МОНТАЖ, ПРОГРАММИРОВАНИЕ И ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ «МИНИКОМ»
Здание ГК «Информтехника» в центре Москвы ул. Верхняя Красносельская, д.2/1, стр.1 Общая площадь офисных и производственных помещений - свыше 12 500 кв. метров 8(495)646-67-31 www.minicom.ru www.raps.edu.ru
Производство в обособленном подразделении в г. Калуге 2017 г.
ЗАО "Информтехника и Связь" 1991 г. Основание фирмы. Продажа, монтаж и сервисное обслуживание мини-АТС различных производителей. Разработка и выпуск первых аналоговых концентраторов на 6-10 линий. 1992 г. Производство аналоговых мини-АТС с торговой маркой "МиниКом PX - МиниКом PX-16/32" с емкостью от 16 до 100 портов. 1993 г. Серийный выпуск станций "МиниКом PX". 1994 г. Разработка цифровой УАТС "МиниКом DX-64/128". 1995 г. Начало серийного выпуска УАТС "МиниКом DX-64/128". 1996 г. Модернизация УАТС "МиниКом DX-64/128" для работы в ведомственных сетях связи по каналам тональной частоты. Начало разработки УПАТС "МиниКом DX-500" и цифровых радиосистем в стандарте DECT. 1997 г. Освоение систем автоматизированного проектирования. Перевод производства на STM-технологию. Поставки УПАТС "МиниКом DX-500" в АК "Транснефтепродукт", РАО "Газпром", АО "Связьтранснефть", Министерство обороны РФ. 1998 г. Серийное производство УПАТС "МиниКом DX-500". Испытания и начало поставок микросотовых радиосистем и систем абонентского радиодоступа "МиниКом-DECT WLL". Начало сотрудничества с ВНИИАС ЖТ и разработок специализированной версии УПАТС "МиниКом DX-500.ЖТ" для ЖД России. 1999 г. Начало модернизации телекоммуникационной системы Московской ЖД на базе оборудования "МиниКом DX-500.ЖТ". УПАТС "МиниКом DX-500" сертифицирована фирмой ОРГРЭС. Начало серийного производства УПАТС "МиниКом DX-500" емкостью 2 тыс. портов. 2000 г. Ввод в эксплуатацию объектов оперативно-технологической (ОТС) и общетехнологической (ОбТС) связи на железных дорогах. Установка систем "МиниКом-DECT" на объектах МПС. В УПАТС "МиниКом DX-500" сертифицированы функции ISDN и СОРМ. 2001 г. Запуск в серийное производство УПАТС "МиниКом DX-500" на 4 тыс. портов. Создание многокластерной микросотовой системы УПАТС "МиниКом-DECT" с расширенной зоной радиопокрытия. Опытная эксплуатация системы централизованного технического обслуживания сетей связи (CMA). Разработаны дополнительные функции станции "МиниКом DX-500" - цифровая связь совещаний - АСС-Ц, голосовой сервер. 2002 г. Лабораторные испытания системы транкинговой связи цифрового стандарта TETRA "МиниКом-TETRA". Дополнение системы абонентского радиодоступа "МиниКом-DECT" терминальным абонентским радиоблоком (ТАРБ) "МиниКом DT-20" собственной разработки. Создана станция "МиниКом DX-500С" - модификация УПАТС с защитой информации от несанкционированного доступа, посторонних электромагнитных излучений и наводок и т.п.. 2003 г. Получен сертификат Минсвязи на ТАРБ "МиниКом DT-20". Введена в эксплуатацию крупная система микросотовой связи вокзального комплекса "Ладожский" в С-Петербурге на 64 базовые станции. Начаты линейные испытания системы "МиниКом-TETRA". Разработан и запущен в серийное производство комплект для удаленного выноса пультов связи, увеличивающий расстояние между УПАТС и цифровым пультом до 6-8 километров. Станция "МиниКом DX-500С" разрешена к применению в сетях специальной связи.
ЗАО "Информтехника и Связь" 2004 г. Выпуск новой модификации УПАТС "МиниКом DX-500 N “. Реструктуризация компании. Разработка и испытания нового базового радиоблока (БРБ) DWLL-200 системы "МиниКом-DECT" на 24 канала. Начаты продажи "МиниКом-DECT" за рубеж. Модернизирован ТАРБ "МиниКом DT-20" с возможностью передачи данных со скоростью до 56 кбит/с. Получен сертификат Минсвязи на систему "МиниКом-TETRA". Разработан цифровой междугородный коммутатор ручного обслуживания "МиниКом DX-500 РМТС". Разработан сервер услуг, реализующий функции речевой почты, автоинформатора, оповещения, центра распределения вызовов и т.д. 2005 г. Развернуты опытные зоны системы "МиниКом-DECT" с базовым радиоблоком DWLL-200. Начато серийное производство оборудования системы "МиниКом-TETRA". Опытная эксплуатация системы централизованного технического обслуживания сетей связи. Разработана и испытана новая модификация системы "МиниКом-DECT" с базовой станцией на 12 каналов с интерфейсом Е1, позволяющим удалять ее от контролера практически на любое расстояние, а также создавать многокластерные микросотовые системы с расширенной зоной радиопокрытия для крупных предприятий. 2006 г. Разработана двусторонняя громкоговорящая (ДГС) и командно-поисковая системы (КПС) связи. Налажено серийное производство абонентского устройства двусторонней связи для систем ДГС и КПС - "МиниКом-УГС-1". Налажено серийное производство пульта оперативной связи с функциями криптозащиты. Разработана РМТС "МиниКом DX-500С" с защитой информации (РМКЭ), который обеспечивает совместную работу со всеми типами существующих станций и узлов местных, внутризоновых и междугородных телефонных сетей. 2007 г. Опытное производство портативного комплекса "МиниКом TETRA-compact". Массовое производство АТС малой емкости "МиниКом DX-500-compact". Создан программно-аппаратный комплекс контроля состояния абонентских линий "МиниКом SLTS-DX". Лабораторные испытания IP- шлюза на два и на четыре порта с поддержкой протокола SIP. 2008 г. Реализация сигнализации ОКС-7 для стыковки с сетью общего пользования. 2009 г. Разработка третьего поколения управляющих модулей на новой элементной базе - оборудование "МиниКом DX-500L ". 2010 г. Ввод в эксплуатацию IP шлюза MSG-4. 2011 г. Серийное производство УПАТС «МиниКом DX-500L ». Разработка ПАК IT-Phone. 2012 г. Разработка и производство новой линейки коммутаторов «Поток». 2014 г. Ввод в эксплуатацию IP шлюза MSG-1. 2015г. Начало разработки IP АТС серии «МиниКом».

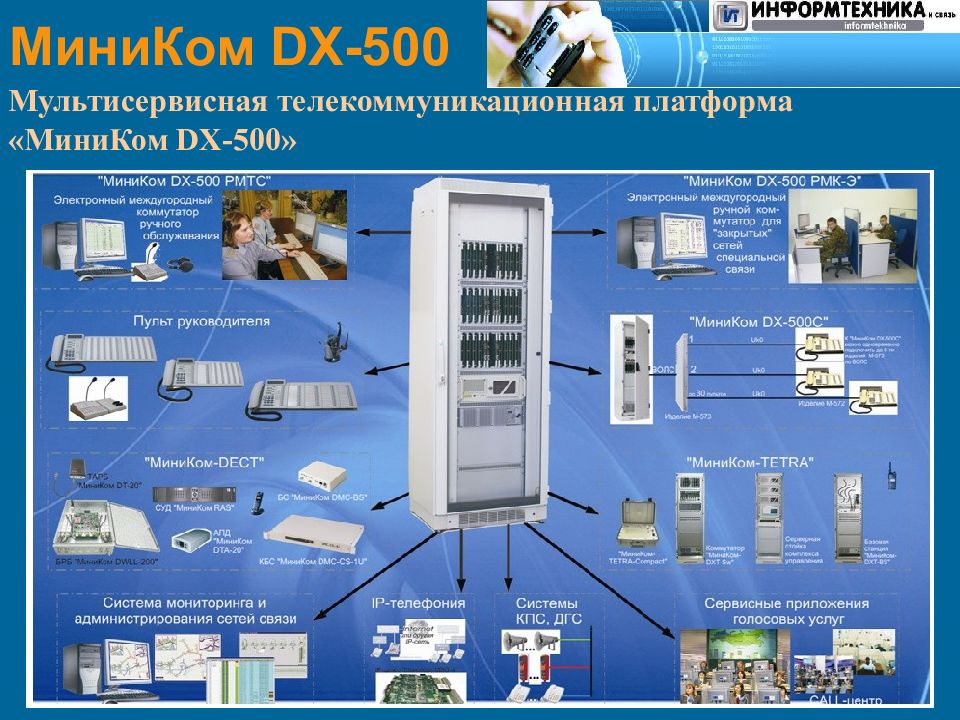

Мультисервисная телекоммуникационная платформа «МиниКом DX-500» МиниКом DX-500

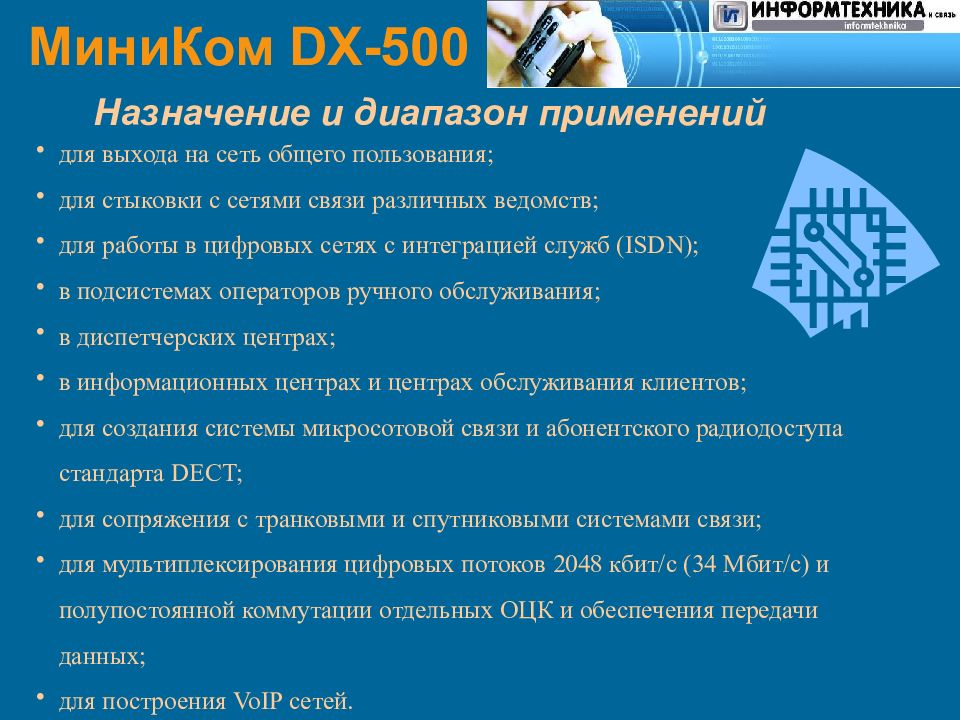

Назначение и диапазон применений для выхода на сеть общего пользования; для стыковки с сетями связи различных ведомств; для работы в цифровых сетях с интеграцией служб (ISDN); в подсистемах операторов ручного обслуживания; в диспетчерских центрах; в информационных центрах и центрах обслуживания клиентов; для создания системы микросотовой связи и абонентского радиодоступа стандарта DECT; для сопряжения с транковыми и спутниковыми системами связи; для мультиплексирования цифровых потоков 2048 кбит/с (34 Мбит/с) и полупостоянной коммутации отдельных ОЦК и обеспечения передачи данных; для построения VoIP сетей.
Архитектура оборудования Распределенный способ управления. Каждые 128 портов или 4 ЦСЛ обслуживаются независимыми процессорами с собственным программным обеспечением. Распределенная коммутация. Каждый управляющий модуль имеет собственное неблокируемое цифровое коммутационное поле. Коммутация разговорных трактов в пределах кластера производится без использования централизованных ресурсов станции. Наличие дублированного общего неблокируемого поля коммутации 1024 на 1024 порта. Возможность пространственного разнесения модулей станции на значительные расстояния по цифровым трактам или ВОЛС. Возможность использования "МиниКом DX-500" в качестве оконечной, транзитной или транзитно-оконечной станции.

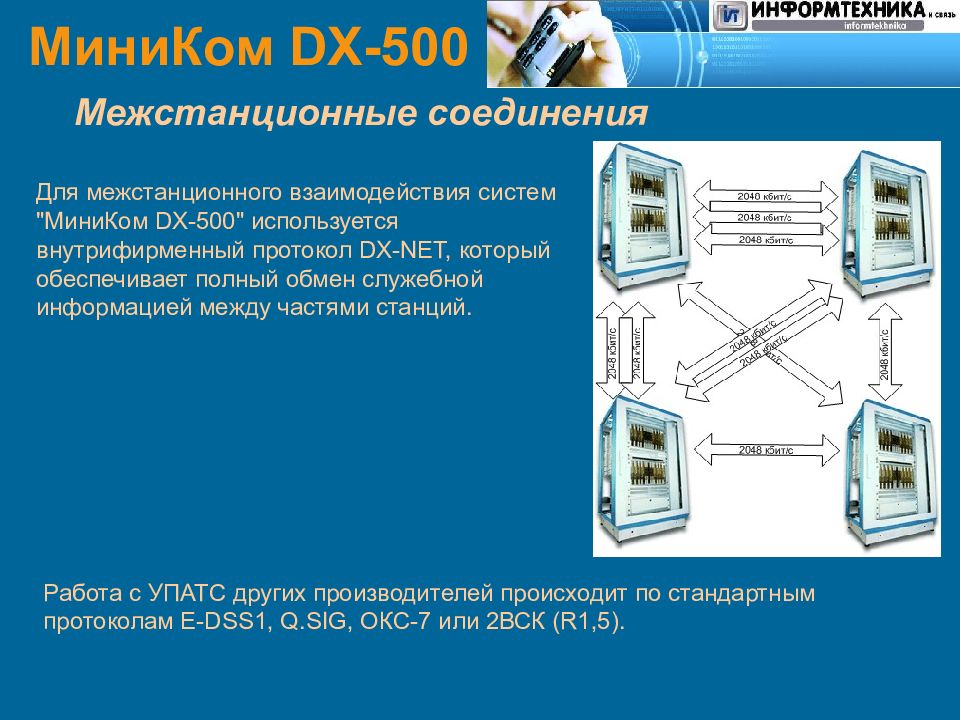

Межстанционные соединения Для межстанционного взаимодействия систем "МиниКом DX-500" используется внутрифирменный протокол DX-NET, который обеспечивает полный обмен служебной информацией между частями станций. Работа с УПАТС других производителей происходит по стандартным протоколам Е-DSS1, Q.SIG, ОКС-7 или 2ВСК (R1,5).

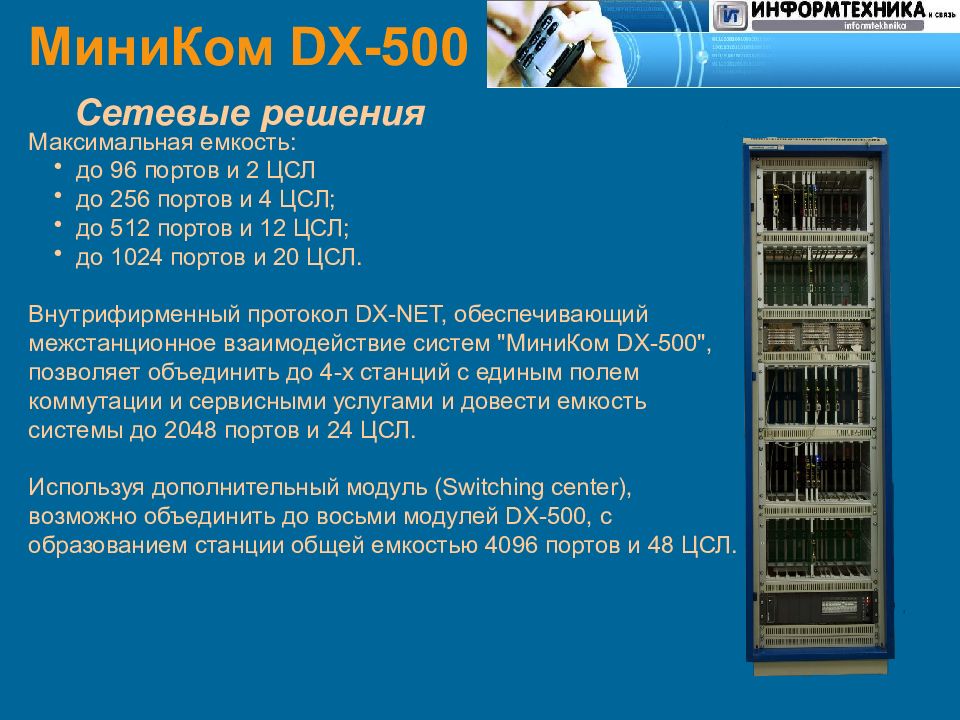

Сетевые решения Максимальная емкость: до 96 портов и 2 ЦСЛ до 256 портов и 4 ЦСЛ; до 512 портов и 12 ЦСЛ; до 1024 портов и 20 ЦСЛ. Внутрифирменный протокол DX-NET, обеспечивающий межстанционное взаимодействие систем "МиниКом DX-500", позволяет объединить до 4-х станций с единым полем коммутации и сервисными услугами и довести емкость системы до 2048 портов и 24 ЦСЛ. Используя дополнительный модуль (Switching center), возможно объединить до восьми модулей DX-500, с образованием станции общей емкостью 4096 портов и 48 ЦСЛ.

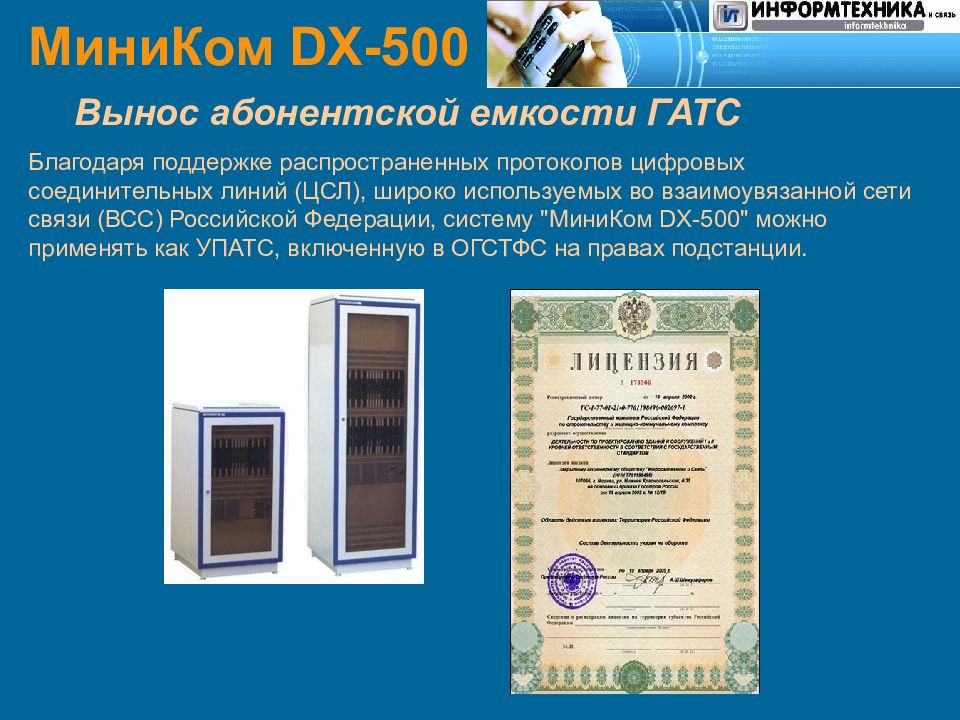

Вынос абонентской емкости ГАТС Благодаря поддержке распространенных протоколов цифровых соединительных линий (ЦСЛ), широко используемых во взаимоувязанной сети связи (ВСС) Российской Федерации, систему "МиниКом DX-500" можно применять как УПАТС, включенную в ОГСТФС на правах подстанции.

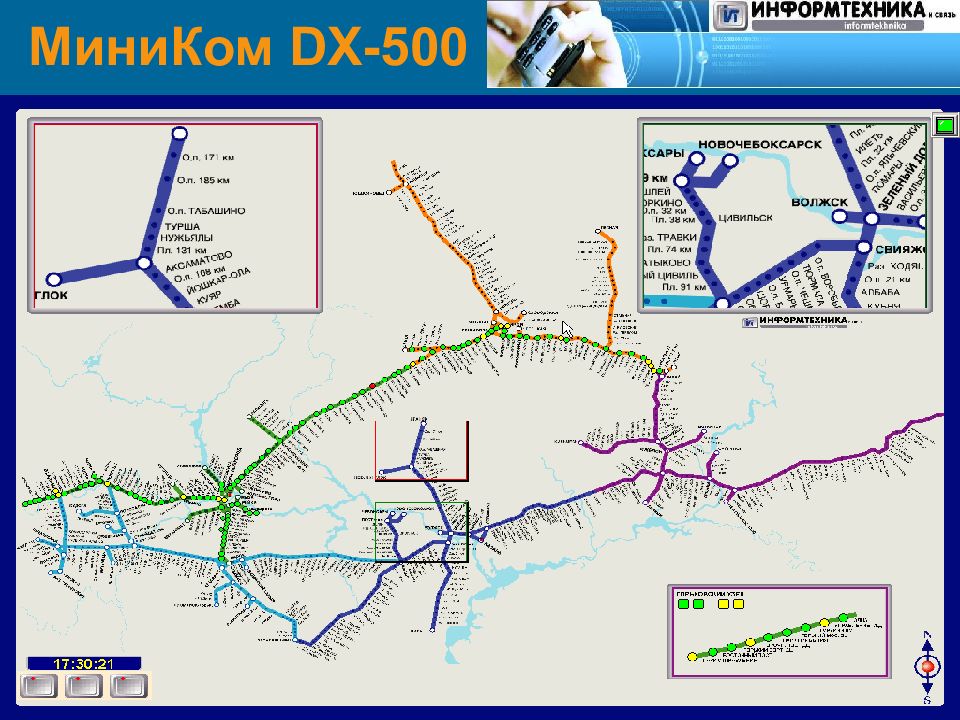

Управление и администрирование сети Разработанная система мониторинга и администрирования (СМА) позволяет сосредоточить контроль и управление территориально распределенными системами оперативно-технологической связи на одном или нескольких рабочих местах операторов. При этом обеспечивается наглядное отображение текущего состояния и загруженности коммуникационного оборудования, разнесенного на десятки и сотни километров.
Состояние оборудования участка сети ОТС Состояние оборудования (коммутационной станции) Диспетчерские круги Техническое состояние объекта контроля Контроль состояния радиостанций РС-46М Состояние оборудования сети ОТС дороги Сменный оператор ЦТО МиниКом DX-500 Управление и администрирование сети
Назначение и диапазон применений

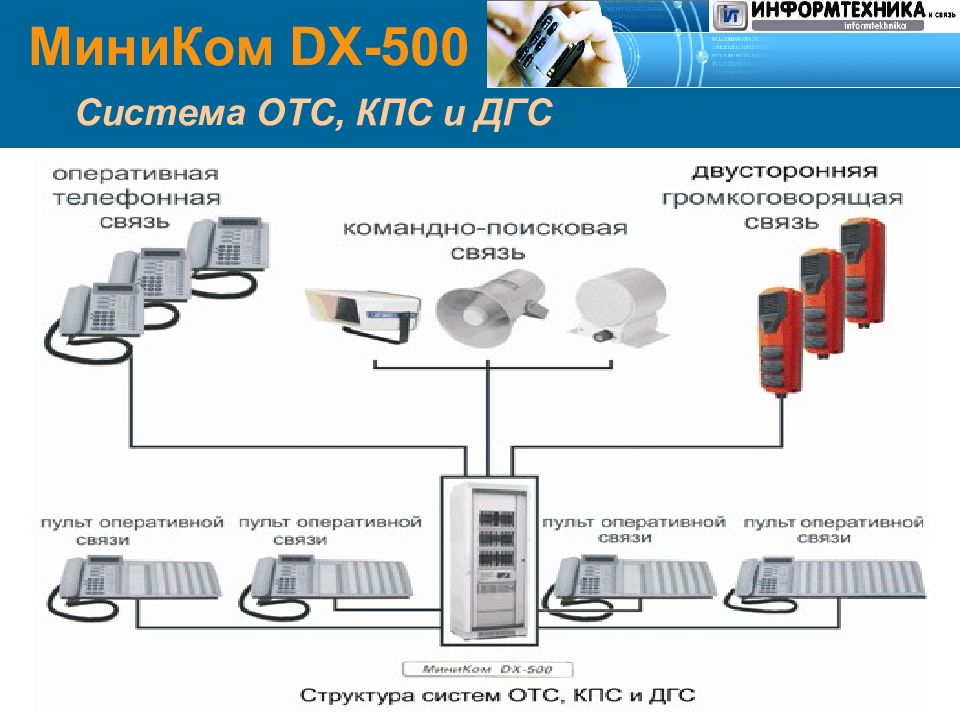

Система ОТС, КПС и ДГС
УСТРОЙСТВО ПЕРЕГОВОРНОЕ ГРОМКОГОВОРЯЩЕЕ ВО ВСЕПОГОДНОМ ИСПОЛНЕНИИ Устанавливается на объектах промышленности, энергетики, транспорта, нефтегазового комплекса для организации оперативной двусторонней связи с диспетчерскими службами (до 6 направлений), громкоговорящей связи и громкого оповещения Режимы работы: - режим исходящего вызова; - режим входящего вызова; - режим оповещения Промышленное исполнение (ударопрочный, химостойкий, диэлектрический, пыле-, влагозащищенный корпус, допустимы длительные воздействия растворами кислот и щелочей). Специально разработанный микрофон имеет химостойкое, влагостойкое и морозостойкое исполнение Возможность применения на объектах с высоким уровнем шумов (до 120 дБ) обеспечивается высокой мощностью усилителя, узкой диаграммой направленности микрофона и схемой шумоподавления Максимальное удаление от АТС до 6 км МиниКом DX-500

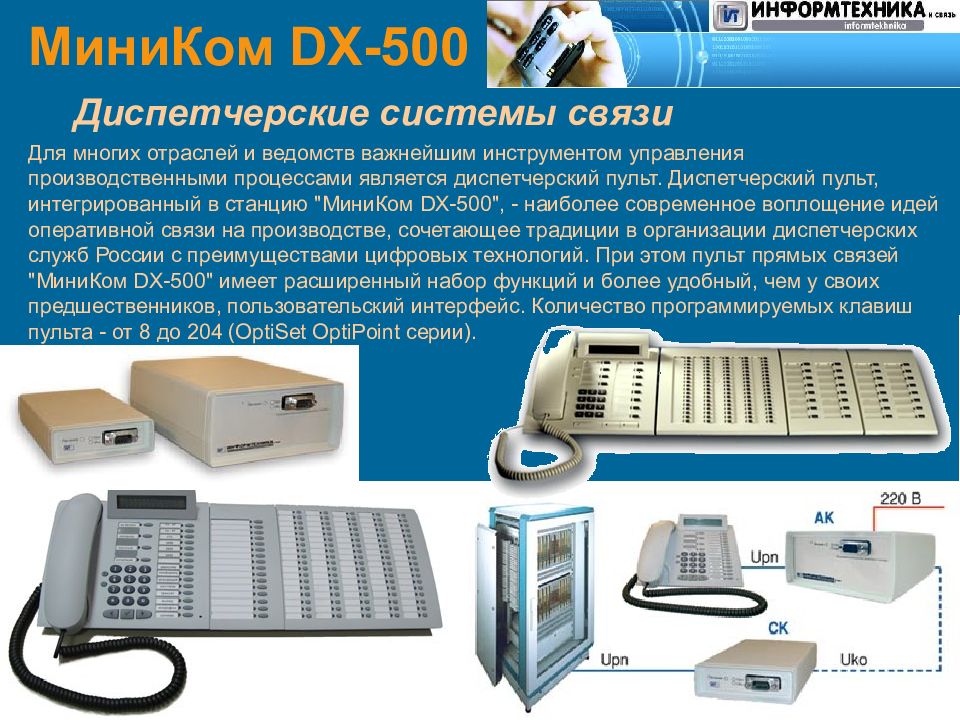

Диспетчерские системы связи Для многих отраслей и ведомств важнейшим инструментом управления производственными процессами является диспетчерский пульт. Диспетчерский пульт, интегрированный в станцию "МиниКом DX-500", - наиболее современное воплощение идей оперативной связи на производстве, сочетающее традиции в организации диспетчерских служб России с преимуществами цифровых технологий. При этом пульт прямых связей "МиниКом DX-500" имеет расширенный набор функций и более удобный, чем у своих предшественников, пользовательский интерфейс. Количество программируемых клавиш пульта - от 8 до 204 (OptiSet OptiPoint серии).

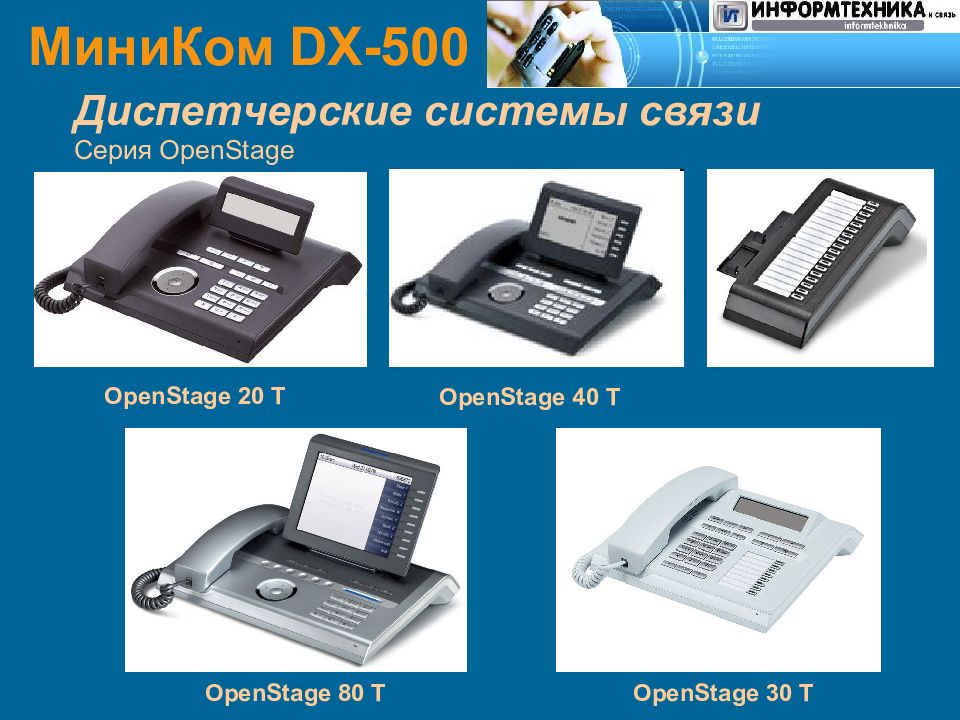

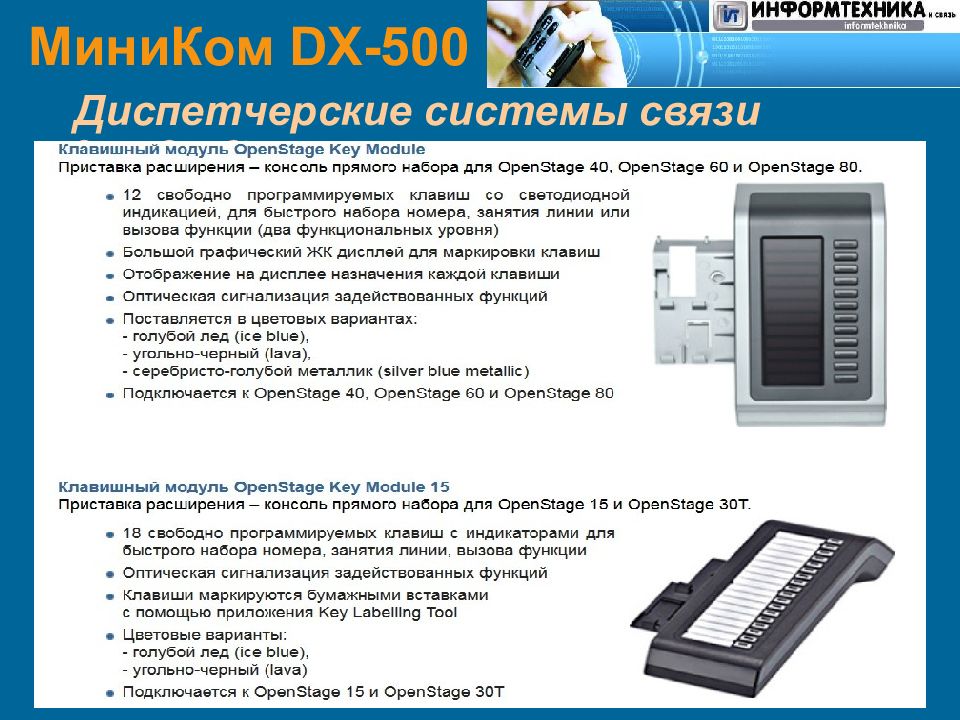

Диспетчерские системы связи Серия OpenStage OpenStage 40 T OpenStage 20 T OpenStage 80 T OpenStage 30 T
Диспетчерские системы связи Серия OpenStage
Диспетчерские системы связи

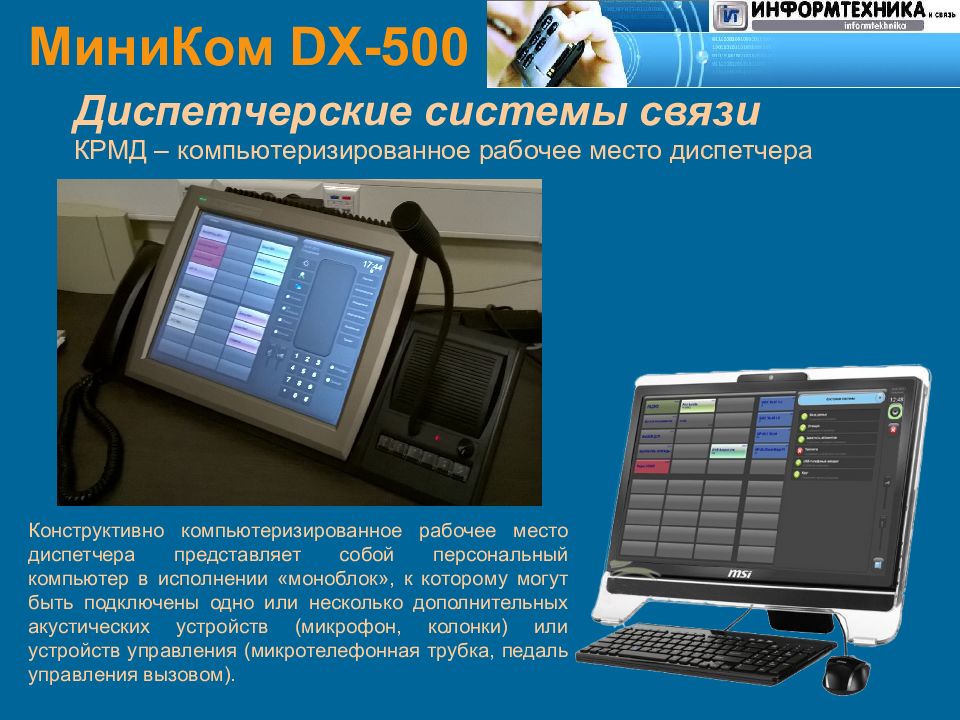

Диспетчерские системы связи КРМД – компьютеризированное рабочее место диспетчера Конструктивно компьютеризированное рабочее место диспетчера представляет собой персональный компьютер в исполнении «моноблок», к которому могут быть подключены одно или несколько дополнительных акустических устройств (микрофон, колонки) или устройств управления (микротелефонная трубка, педаль управления вызовом).

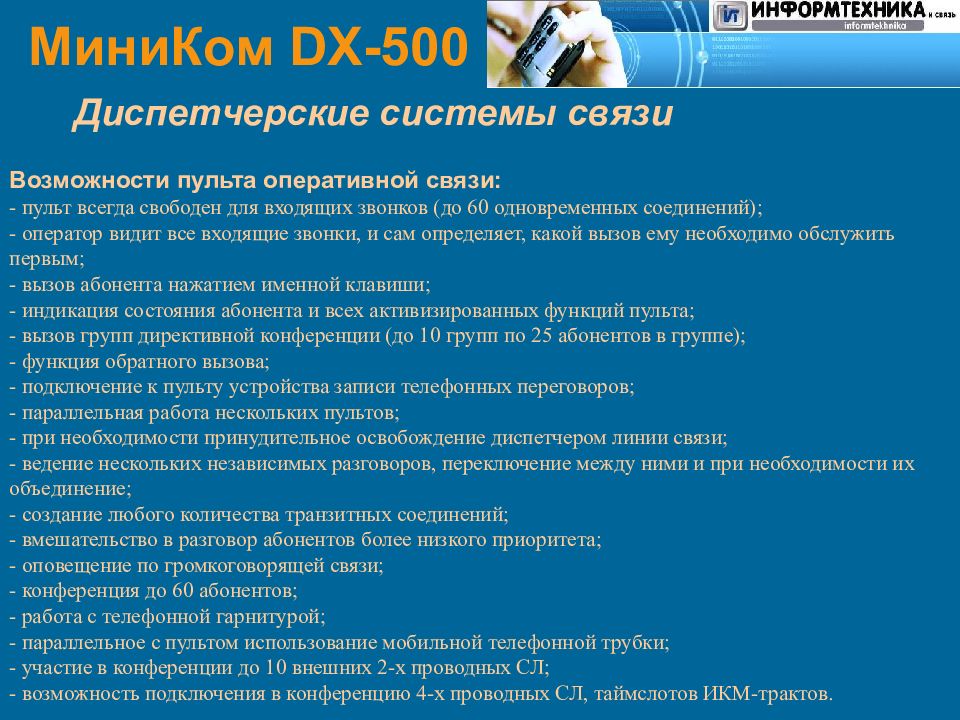

Диспетчерские системы связи Возможности пульта оперативной связи: - пульт всегда свободен для входящих звонков (до 60 одновременных соединений); - оператор видит все входящие звонки, и сам определяет, какой вызов ему необходимо обслужить первым; - вызов абонента нажатием именной клавиши; - индикация состояния абонента и всех активизированных функций пульта; - вызов групп директивной конференции (до 10 групп по 25 абонентов в группе); - функция обратного вызова; - подключение к пульту устройства записи телефонных переговоров; - параллельная работа нескольких пультов; - при необходимости принудительное освобождение диспетчером линии связи; - ведение нескольких независимых разговоров, переключение между ними и при необходимости их объединение; - создание любого количества транзитных соединений; - вмешательство в разговор абонентов более низкого приоритета; - оповещение по громкоговорящей связи; - конференция до 60 абонентов; - работа с телефонной гарнитурой; - параллельное с пультом использование мобильной телефонной трубки; - участие в конференции до 10 внешних 2-х проводных СЛ; - возможность подключения в конференцию 4-х проводных СЛ, таймслотов ИКМ-трактов.
DX-500 РМТС Цифровой коммутатор"МиниКом DX-500 РМТС" поддерживает работу до 8 рабочих мест, каждое из которых может быть сконфигурировано как РМ старшего оператора, РМ оператора стола заказов, РМ оператора.

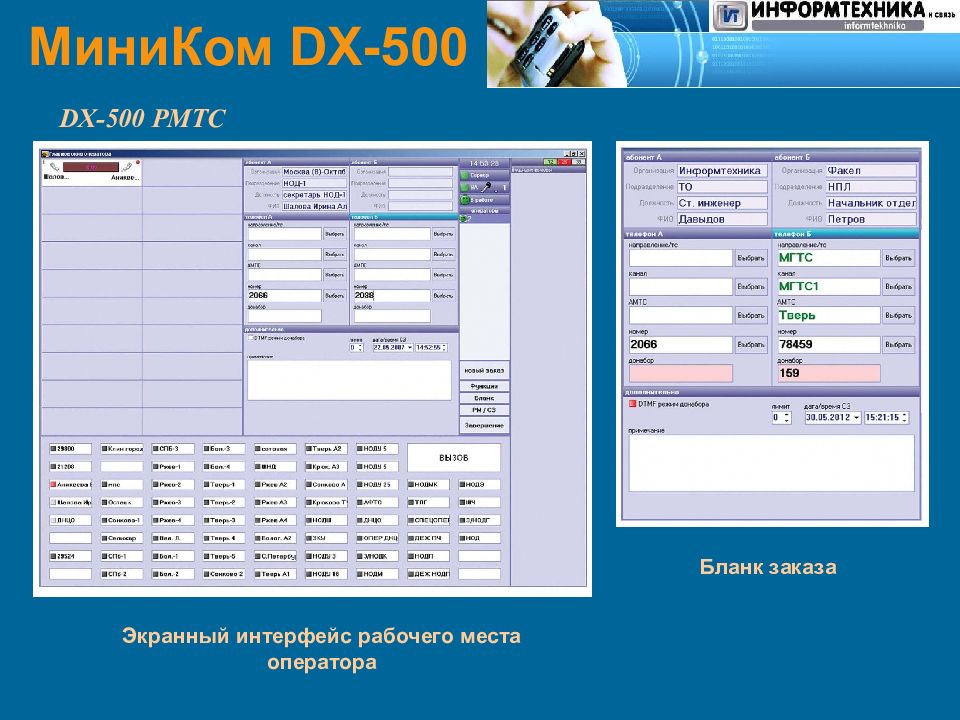

DX-500 РМТС Экранный интерфейс рабочего места оператора Бланк заказа

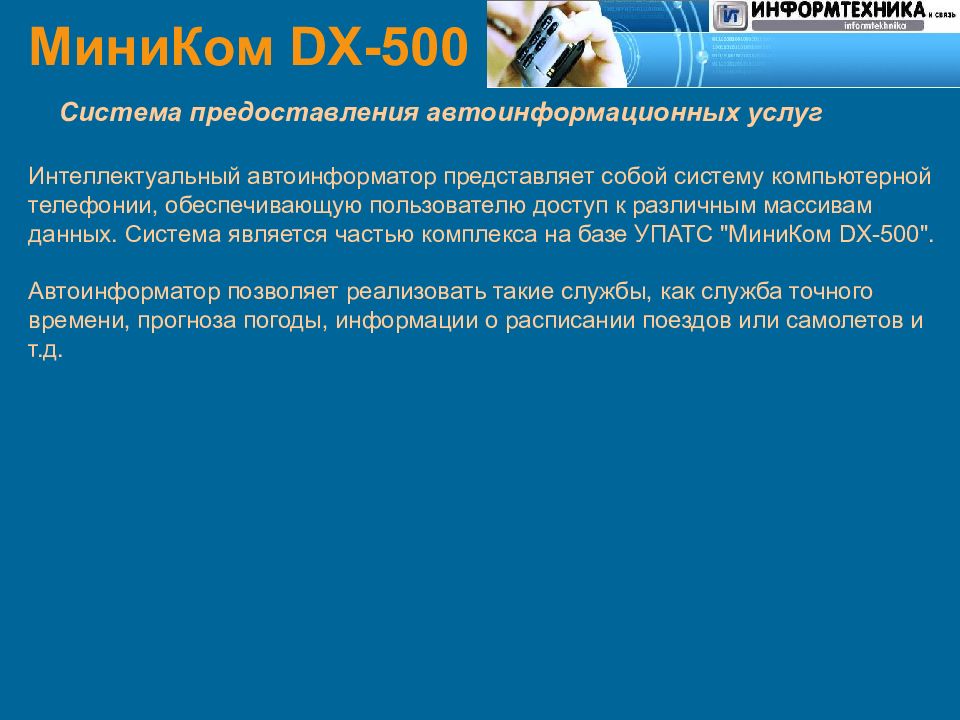

Система предоставления автоинформационных услуг Интеллектуальный автоинформатор представляет собой систему компьютерной телефонии, обеспечивающую пользователю доступ к различным массивам данных. Система является частью комплекса на базе УПАТС "МиниКом DX-500". Автоинформатор позволяет реализовать такие службы, как служба точного времени, прогноза погоды, информации о расписании поездов или самолетов и т.д.

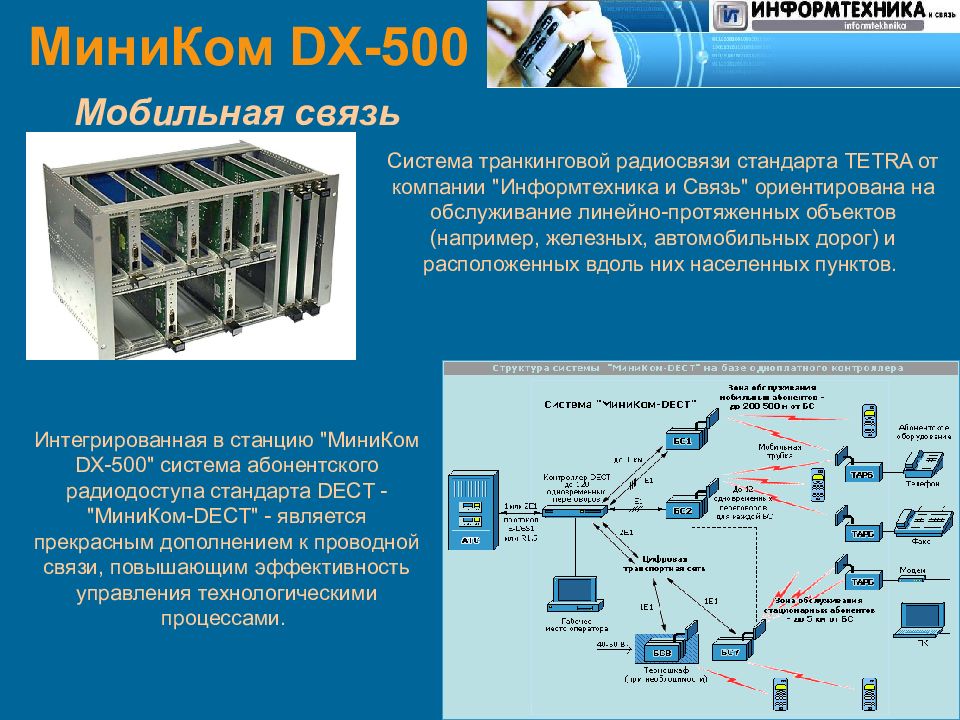

Мобильная связь Система транкинговой радиосвязи стандарта TETRA от компании "Информтехника и Связь" ориентирована на обслуживание линейно-протяженных объектов (например, железных, автомобильных дорог) и расположенных вдоль них населенных пунктов. Интегрированная в станцию "МиниКом DX-500" система абонентского радиодоступа стандарта DECT - "МиниКом-DECT" - является прекрасным дополнением к проводной связи, повышающим эффективность управления технологическими процессами.
Сервисные услуги (ДВО) Услуги параллельных вызовов Организация нового разговора, не выходя из текущего Услуги объединения и переключения Безусловная переадресация Переадресация по Занятости Переадресация по неответу Перехват вызовов в группах Уведомление о вызове Конференц-связь Циркулярные конференции

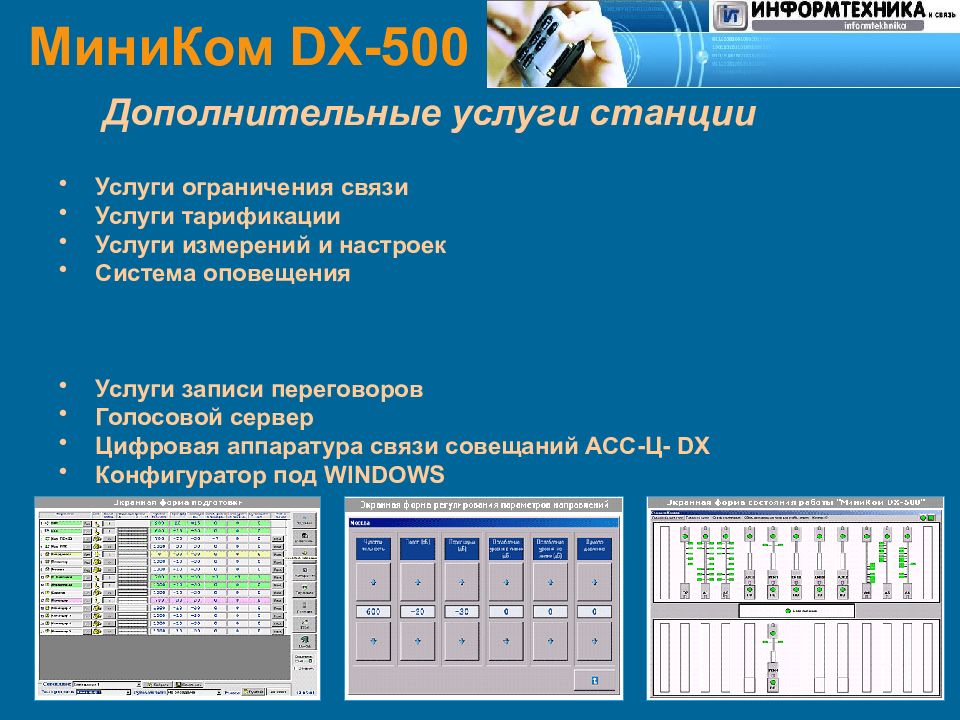

Дополнительные услуги станции Услуги ограничения связи Услуги тарификации Услуги измерений и настроек Система оповещения Услуги записи переговоров Голосовой сервер Цифровая аппаратура связи совещаний АСС-Ц- DX Конфигуратор под WINDOWS
Надежность системы Распределенное управление Использование собственных микропроцессоров со своей памятью в каждом модуле позволяет распределить управление по всей системе. Дублирование систем Центральное коммутирующее устройство и система межмодульной синхронизации выполнены с использованием принципа 100% резервирования. Построение системы электропитания Система "МиниКом DX-500" построена с применением полностью децентрализованной системы электропитания. К станции подается напряжение 48В - 60В от внешних первичных источников питания по двум независимым внешним вводам. Подбор компонентов и технология производства Система "МиниКом DX-500" построена на элементной базе ведущих мировых производителей - Analog Devises, Siemens, Hewlett Packard, Intel и др.

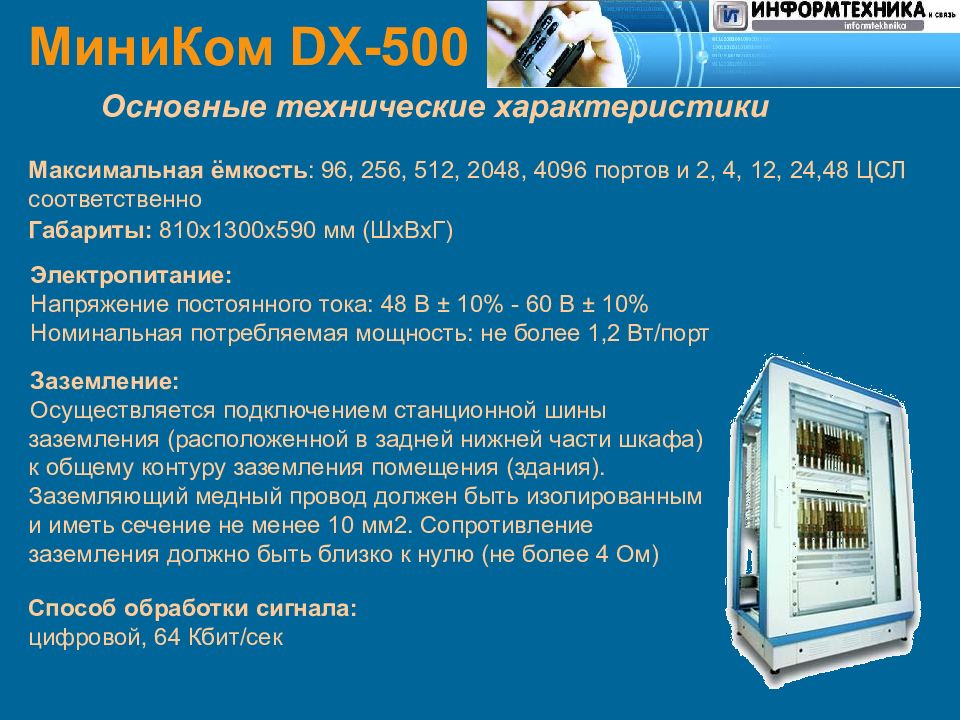

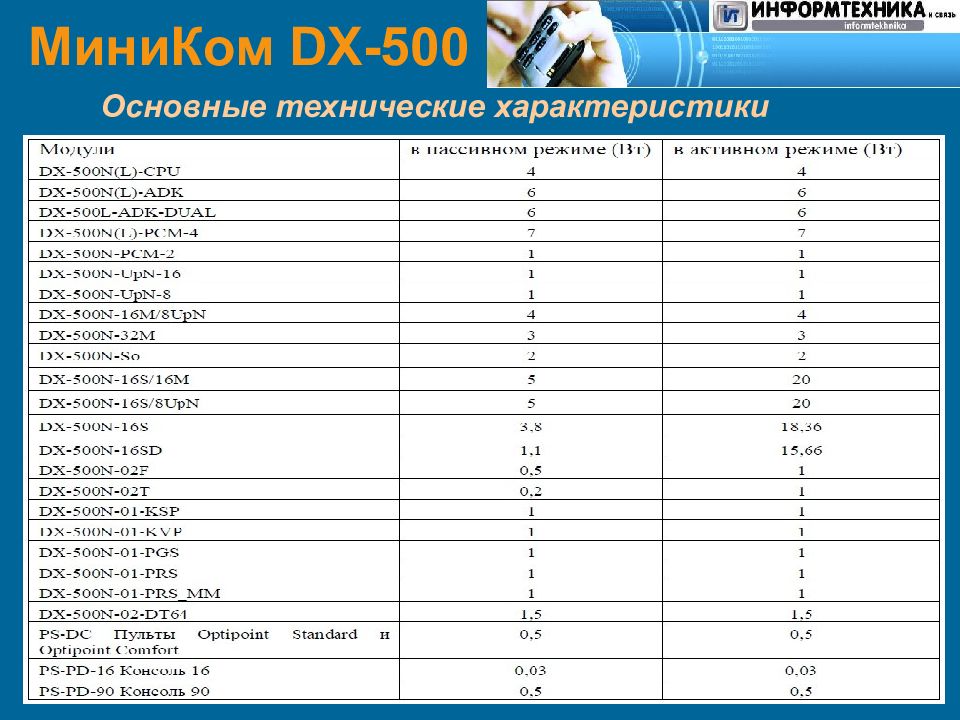

Основные технические характеристики Максимальная ёмкость : 96, 256, 512, 2048, 4096 портов и 2, 4, 12, 24,48 ЦСЛ соответственно Габариты: 810х1300х590 мм (ШхВхГ) Электропитание: Напряжение постоянного тока: 48 В ± 10% - 60 В ± 10% Номинальная потребляемая мощность: не более 1,2 Вт/порт Способ обработки сигнала: цифровой, 64 Кбит/сек Заземление: Осуществляется подключением станционной шины заземления (расположенной в задней нижней части шкафа) к общему контуру заземления помещения (здания). Заземляющий медный провод должен быть изолированным и иметь сечение не менее 10 мм2. Сопротивление заземления должно быть близко к нулю (не более 4 Ом)
Основные технические характеристики

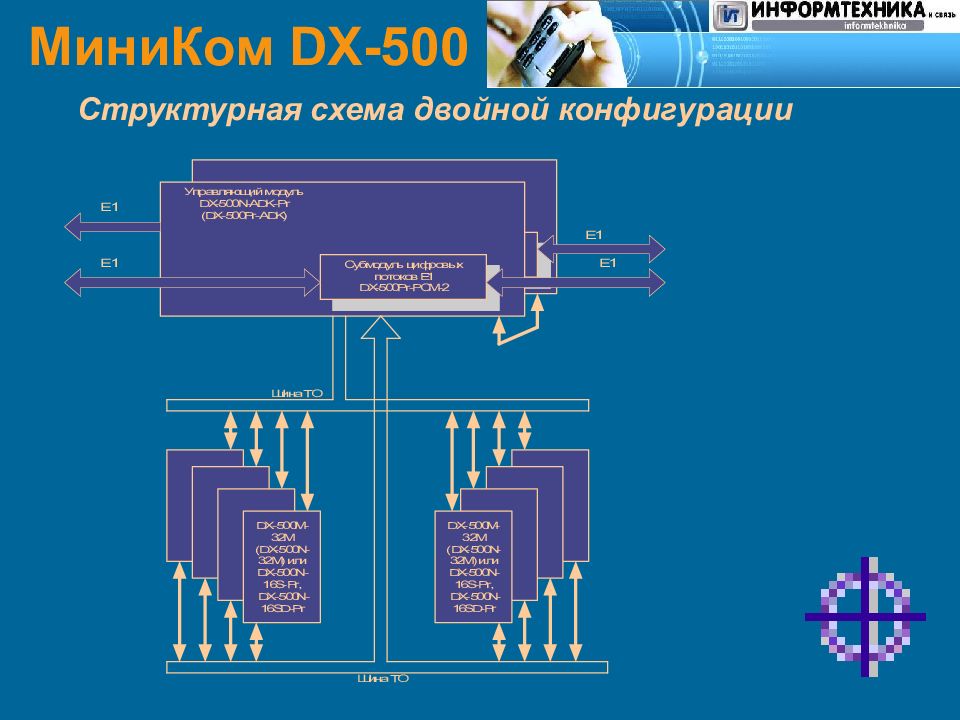

Структурная схема двойной конфигурации

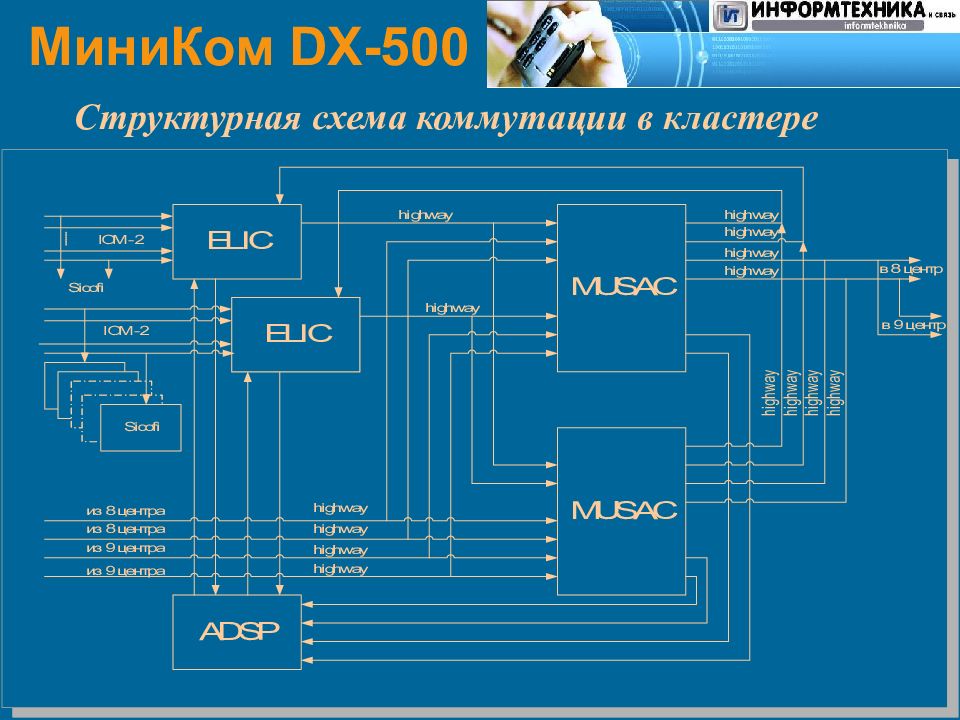

Структурная схема коммутации в кластере

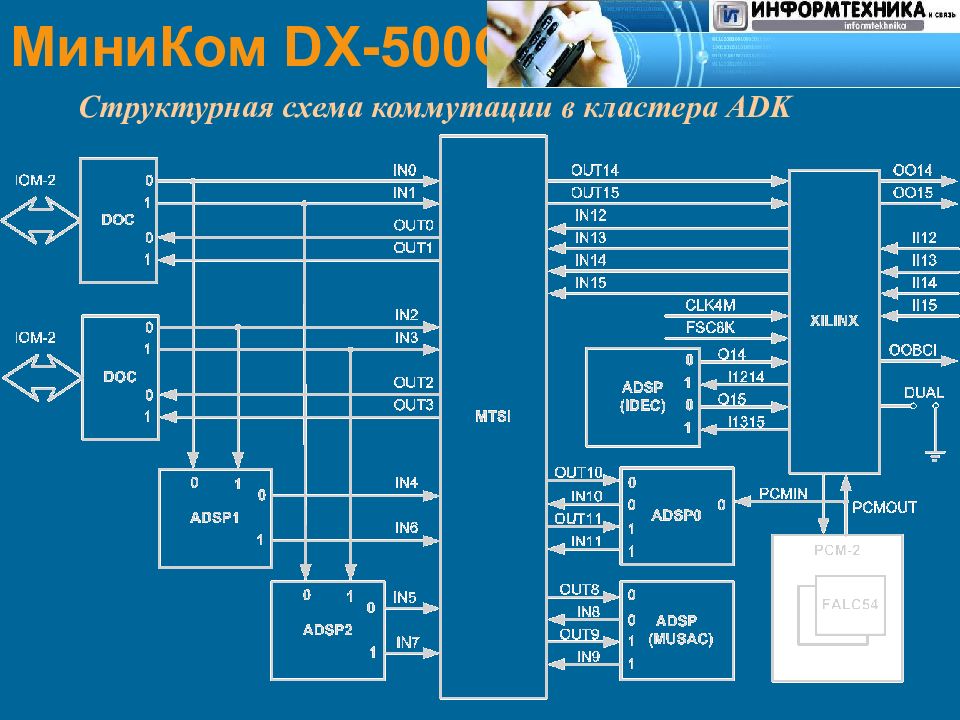

Структурная схема коммутации в кластера ADK

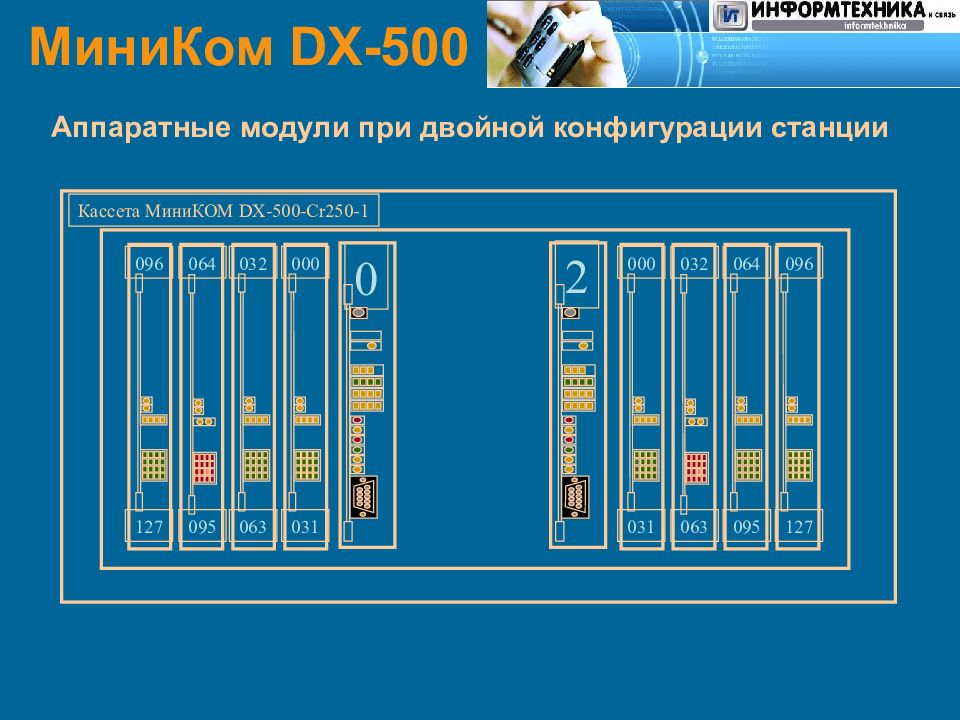

Аппаратные модули при двойной конфигурации станции 0 2 000 031 032 063 064 095 096 127 Кассета МиниКОМ DX-500-Cr250-1 000 031 032 063 064 095 096 127

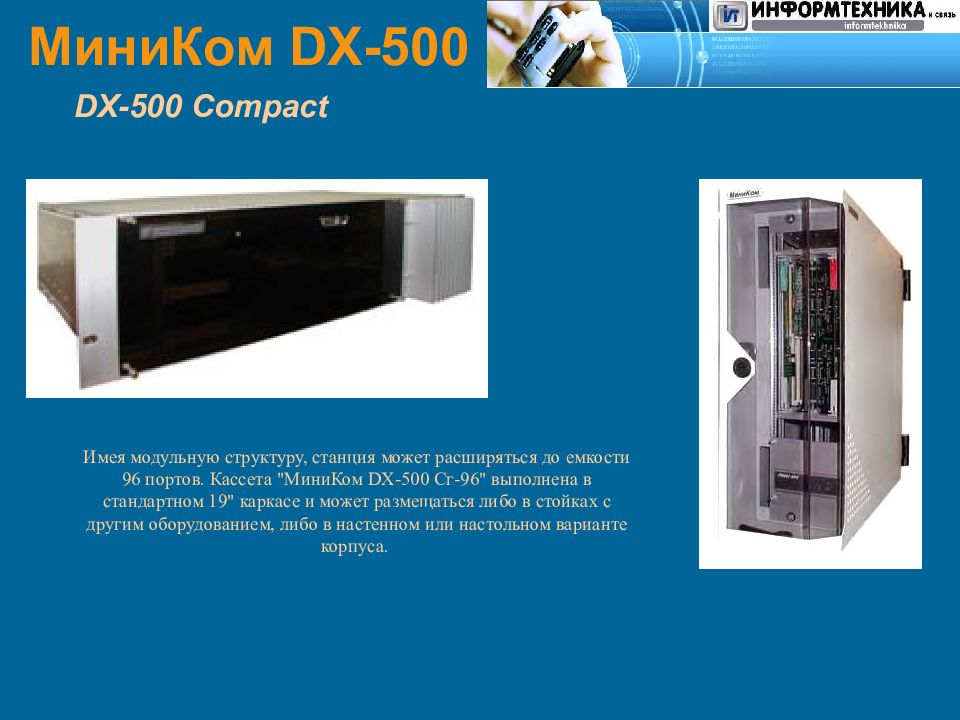

DX-500 Compact Имея модульную структуру, станция может расширяться до емкости 96 портов. Кассета "МиниКом DX-500 Сг-96" выполнена в стандартном 19" каркасе и может размещаться либо в стойках с другим оборудованием, либо в настенном или настольном варианте корпуса.

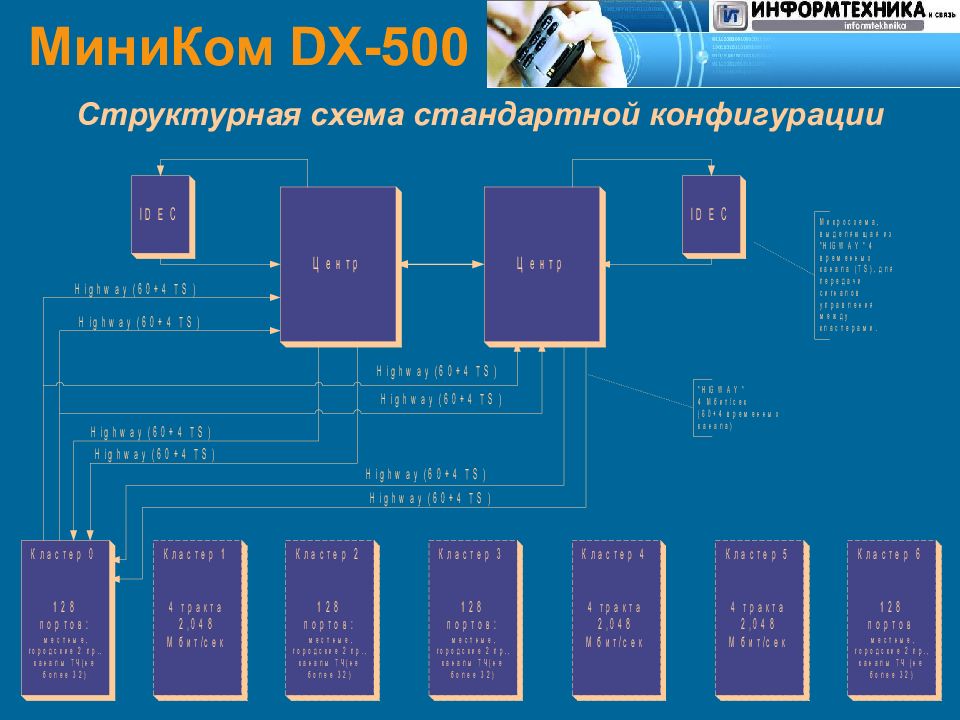

Структурная схема стандартной конфигурации

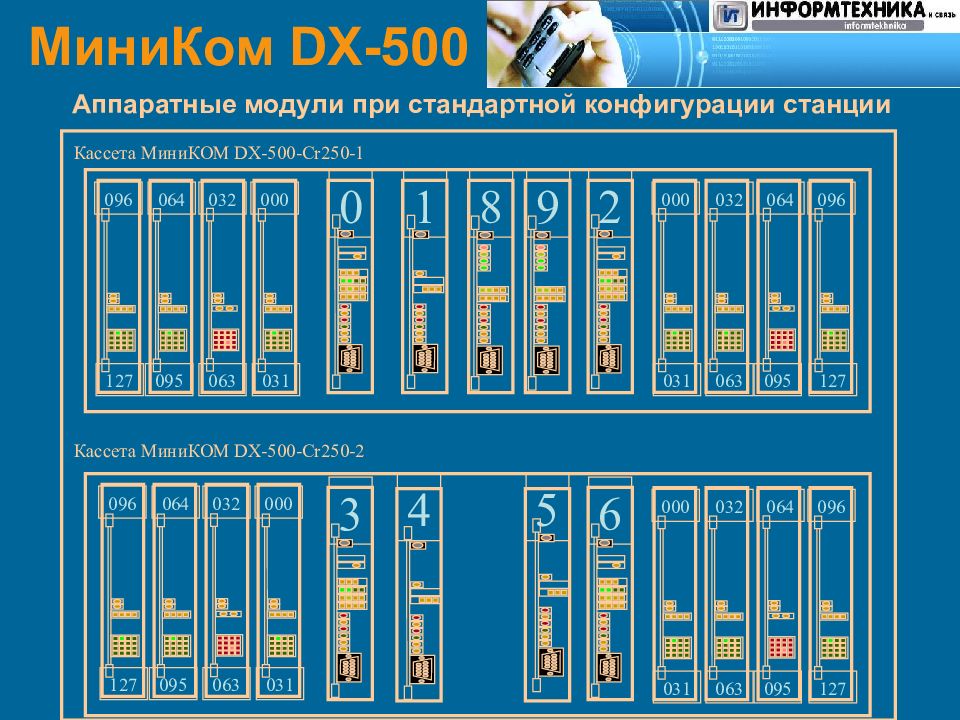

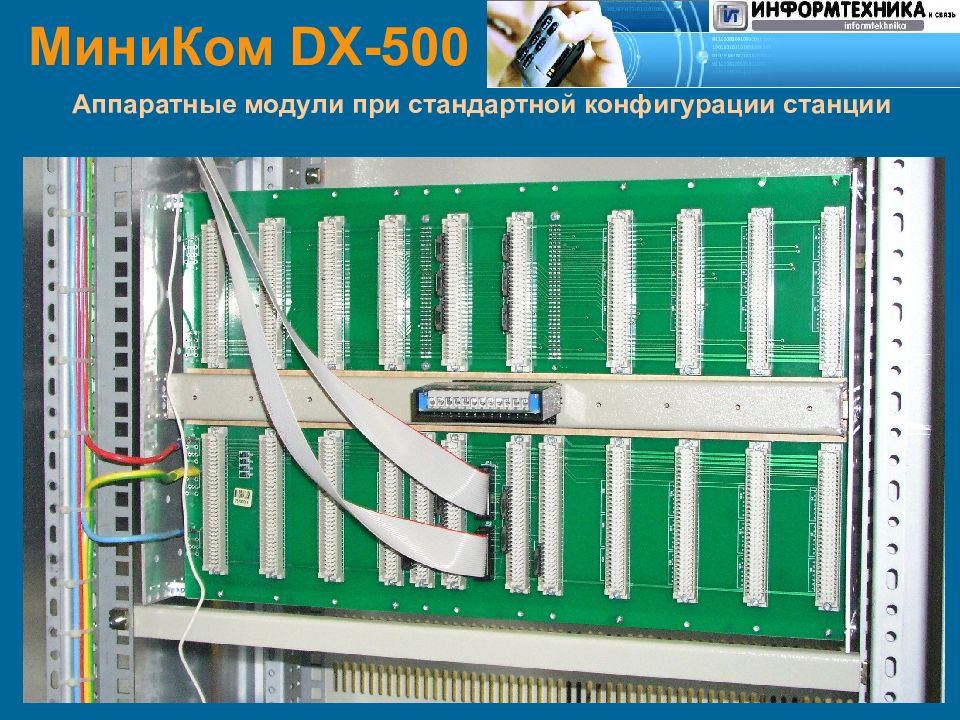

Аппаратные модули при стандартной конфигурации станции 0 000 031 032 063 064 095 096 127 Кассета МиниКОМ DX-500-Cr250-1 Кассета МиниКОМ DX-500-Cr250- 2 000 031 032 063 064 095 096 127 000 031 032 063 064 095 096 127 000 031 032 063 064 095 096 127 1 8 9 2 3 4 5 6
Аппаратные модули при стандартной конфигурации станции
DX -500 N - Cr 250-1 модель 1 в конфигурации без центров (емкость станции до 256 портов)

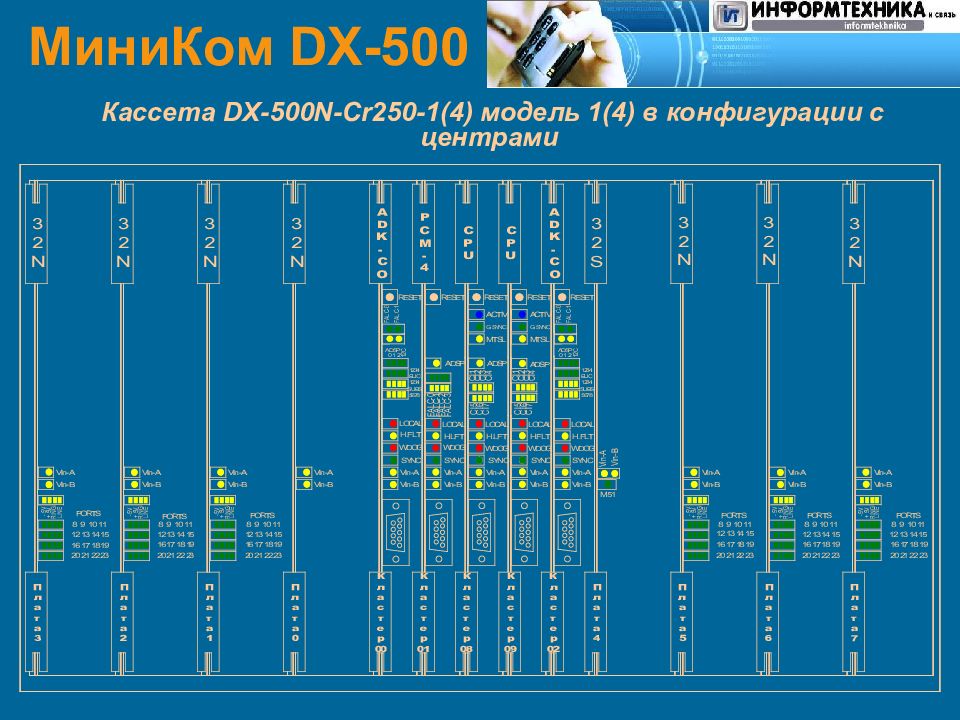

Кассета DX -500 N - Cr 250-1(4) модель 1(4) в конфигурации с центрами

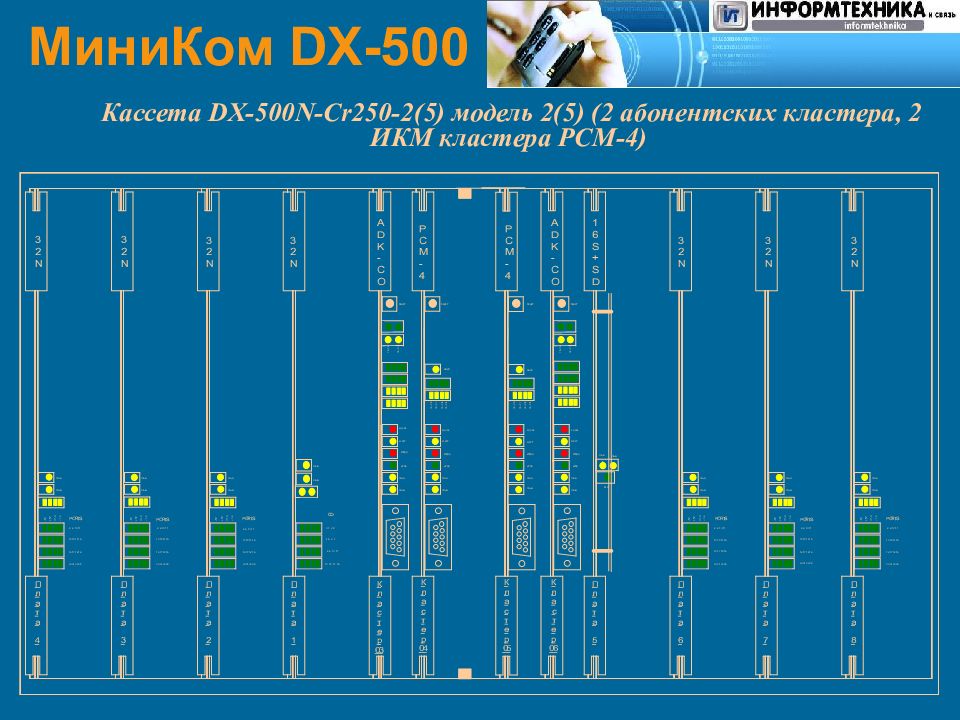

Кассета DX -500 N - Cr 250-2(5) модель 2(5) (2 абонентских кластера, 2 ИКМ кластера PCM -4)

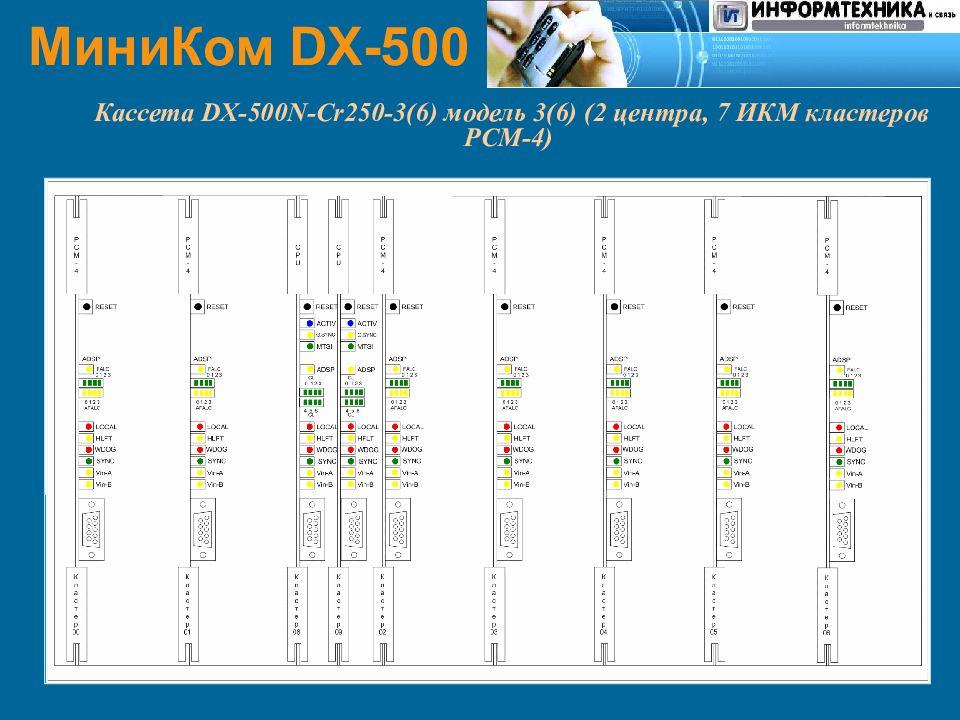

Кассета DX -500 N - Cr 250-3(6) модель 3(6) (2 центра, 7 ИКМ кластеров PCM -4)

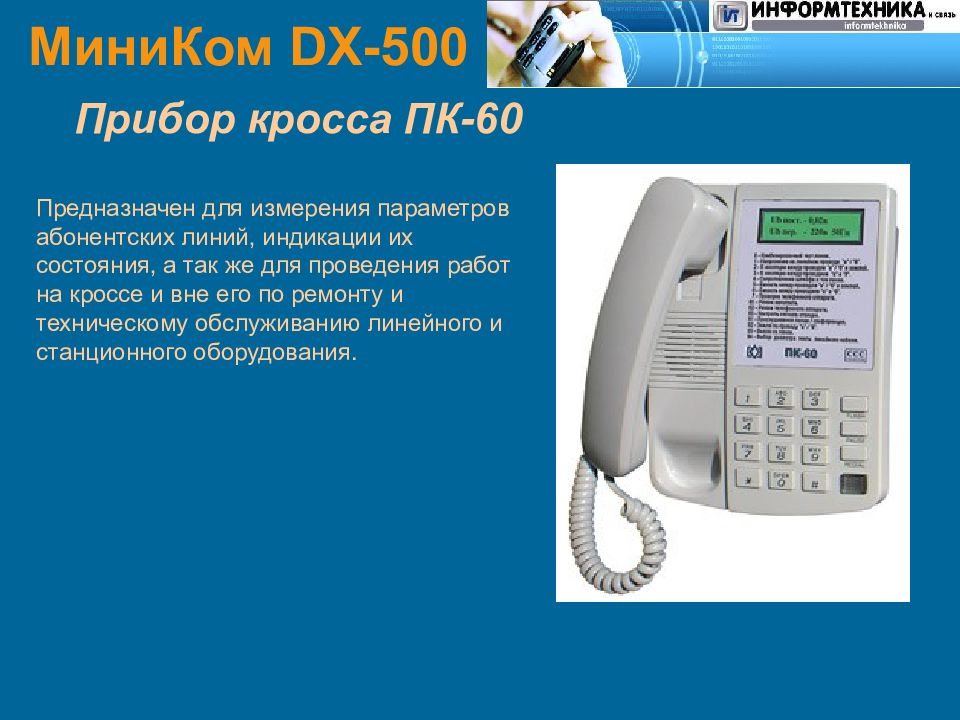

Прибор кросса ПК-60 Предназначен для измерения параметров абонентских линий, индикации их состояния, а так же для проведения работ на кроссе и вне его по ремонту и техническому обслуживанию линейного и станционного оборудования.

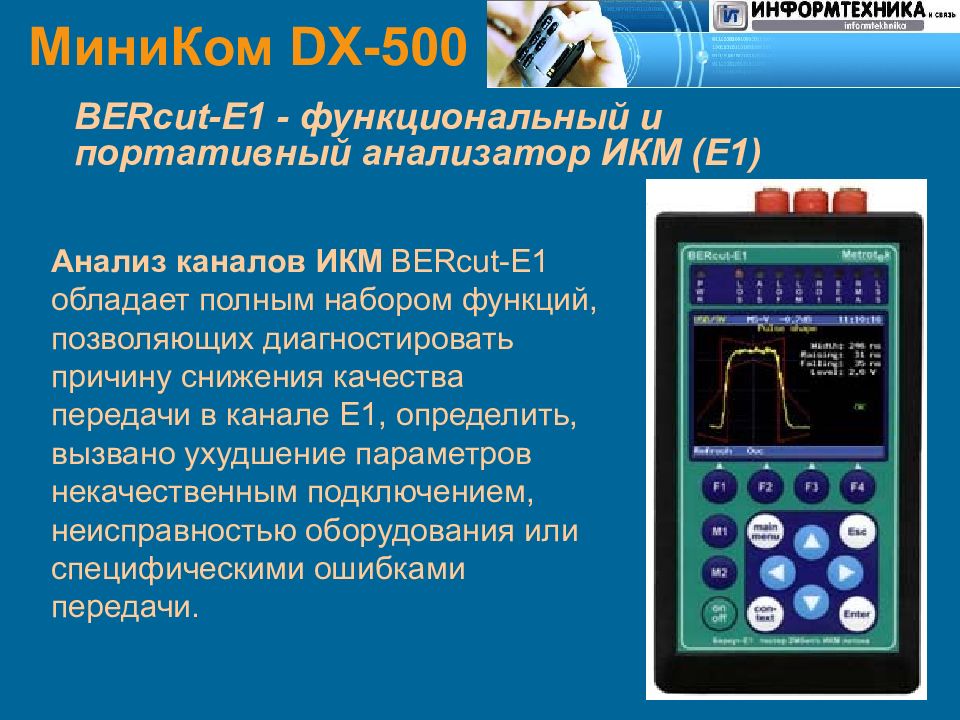

BERcut-E1 - функциональный и портативный анализатор ИКМ (Е1) Анализ каналов ИКМ BERcut-E1 обладает полным набором функций, позволяющих диагностировать причину снижения качества передачи в канале E1, определить, вызвано ухудшение параметров некачественным подключением, неисправностью оборудования или специфическими ошибками передачи.

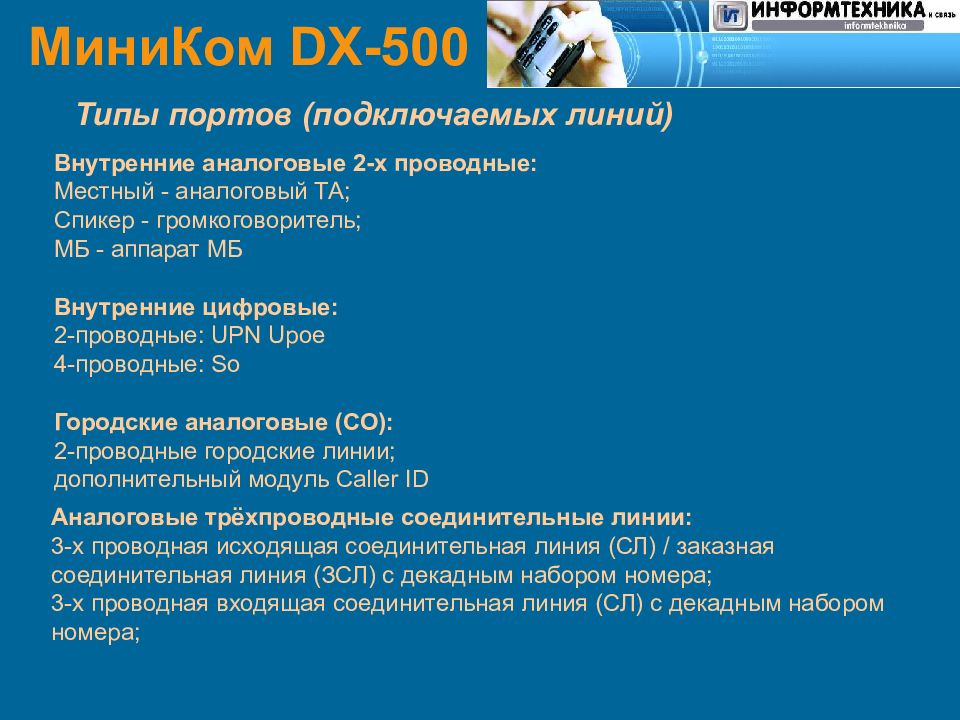

Типы портов (подключаемых линий) Внутренние аналоговые 2-х проводные: Местный - аналоговый ТА; Спикер - громкоговоритель; МБ - аппарат МБ Внутренние цифровые: 2-проводные: UPN Upoe 4-проводные: So Городские аналоговые (СО): 2-проводные городские линии; дополнительный модуль Caller ID Аналоговые трёхпроводные соединительные линии: 3-х проводная исходящая соединительная линия (СЛ) / заказная соединительная линия (ЗСЛ) с декадным набором номера; 3-х проводная входящая соединительная линия (СЛ) с декадным набором номера;
Типы внутренних портов (подключаемых линий) Сигнализации 4-х проводных линиях тональной частоты (ТЧ): Сети общего пользования: 2600 с МЧК-челноком; входящая СЛМ 2600 с декадным набором; входящая СЛМ 2600 с МЧК-челноком Ведомственные: входящая 2600 с МЧК-челноком; исходящая 2600 с МЧК-челноком; 2600 - двусторонняя; 2100 - двусторонняя; 600+750 - двусторонняя; АДАСЭ - двусторонняя; ТДНВ - двусторонняя; ТДНИ - двусторонняя; 4-хпроводный аппарат (2100, коммутатор). Специальные сигнализации для диспетчерского круга в ЖТ

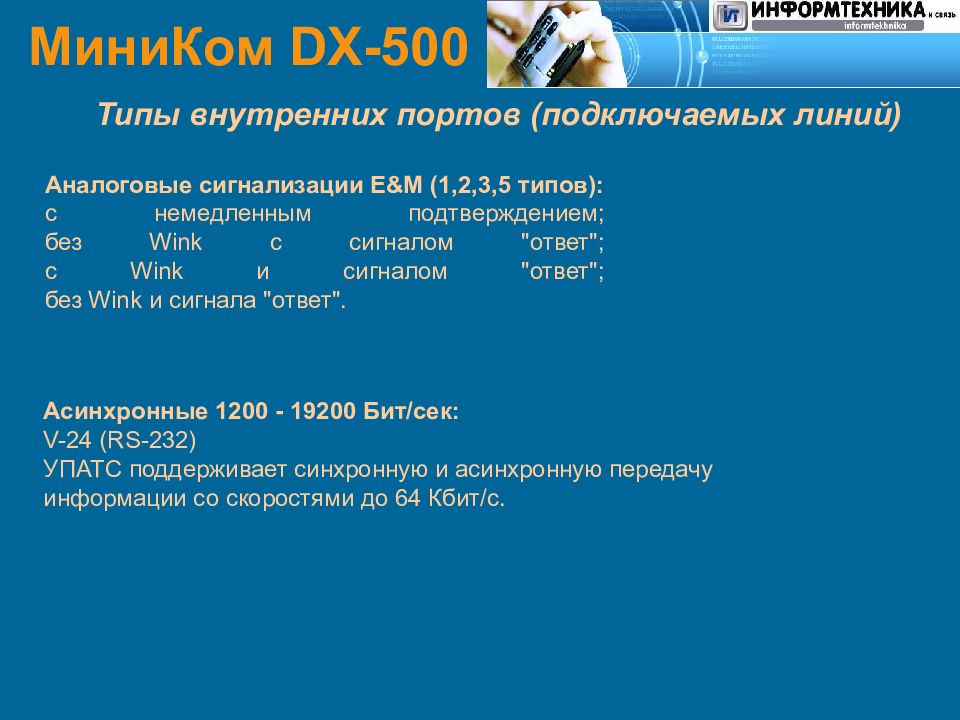

Типы внутренних портов (подключаемых линий) Аналоговые сигнализации E&M (1,2,3,5 типов): с немедленным подтверждением; без Wink c сигналом "ответ"; c Wink и сигналом "ответ"; без Wink и сигнала "ответ". Асинхронные 1200 - 19200 Бит/сек: V-24 (RS-232) УПАТС поддерживает синхронную и асинхронную передачу информации со скоростями до 64 Кбит/с.

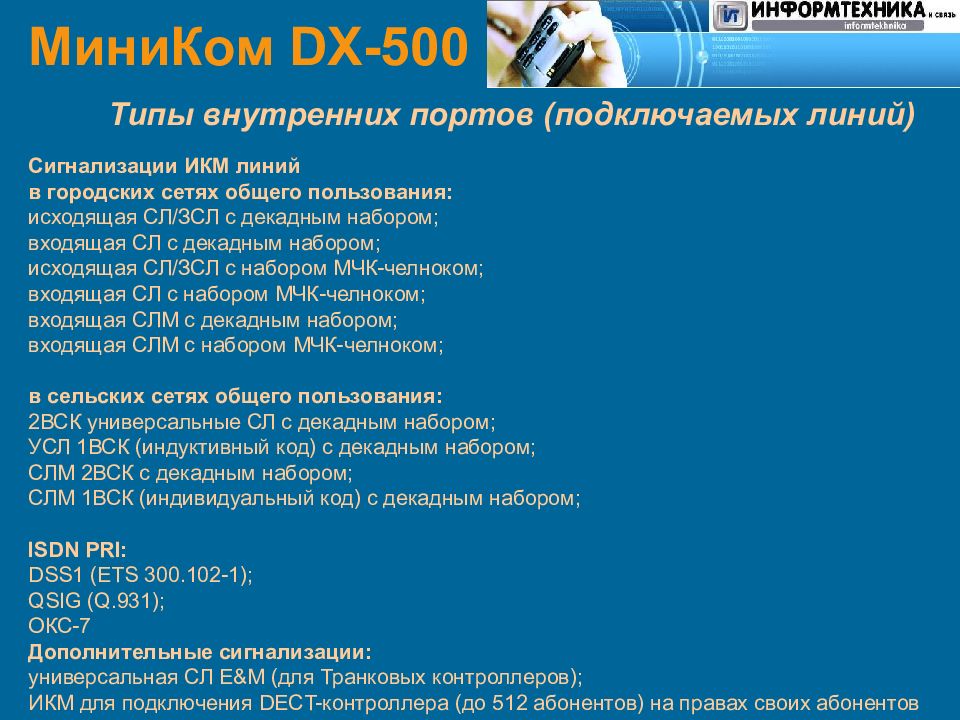

Типы внутренних портов (подключаемых линий) Сигнализации ИКМ линий в городских сетях общего пользования: исходящая СЛ/ЗСЛ с декадным набором; входящая СЛ с декадным набором; исходящая СЛ/ЗСЛ с набором МЧК-челноком; входящая СЛ с набором МЧК-челноком; входящая СЛM с декадным набором; входящая СЛM с набором МЧК-челноком; в сельских сетях общего пользования: 2ВСК универсальные СЛ с декадным набором; УСЛ 1ВСК (индуктивный код) с декадным набором; СЛМ 2ВСК с декадным набором; СЛМ 1ВСК (индивидуальный код) с декадным набором; ISDN PRI : DSS1 (ETS 300.102-1); QSIG (Q.931); ОКС-7 Дополнительные сигнализации: универсальная СЛ E&M (для Транковых контроллеров); ИКМ для подключения DECT-контроллера (до 512 абонентов) на правах своих абонентов

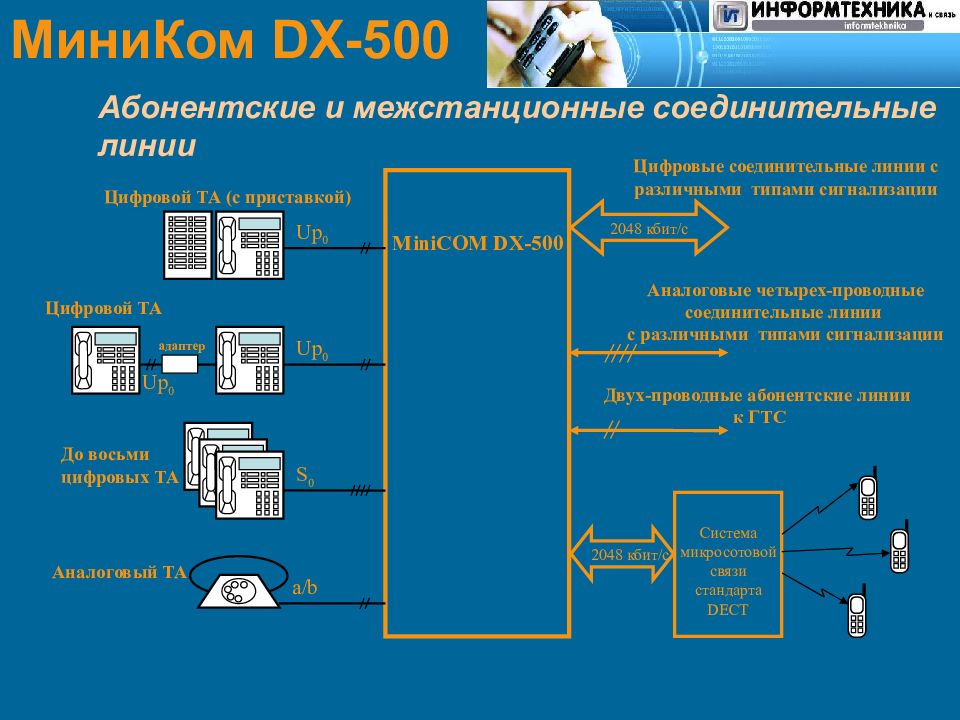

MiniCOM DX-500 Up 0 Цифровой ТА (с приставкой) Цифровой ТА Up 0 Up 0 адаптер S 0 До восьми цифровых ТА а/ b Аналоговый ТА 2048 кбит/с Цифровые соединительные линии с различными типами сигнализации Аналоговые четырех-проводные соединительные линии с различными типами сигнализации Двух-проводные абонентские линии к ГТС 2048 кбит/с Система микросотовой связи стандарта DECT МиниКом DX-500
Сервисы VoIP Вынос абонента УПАТС по IP- сети IP-trunk, проброс DSS1 через IP- облако Защищённые сети

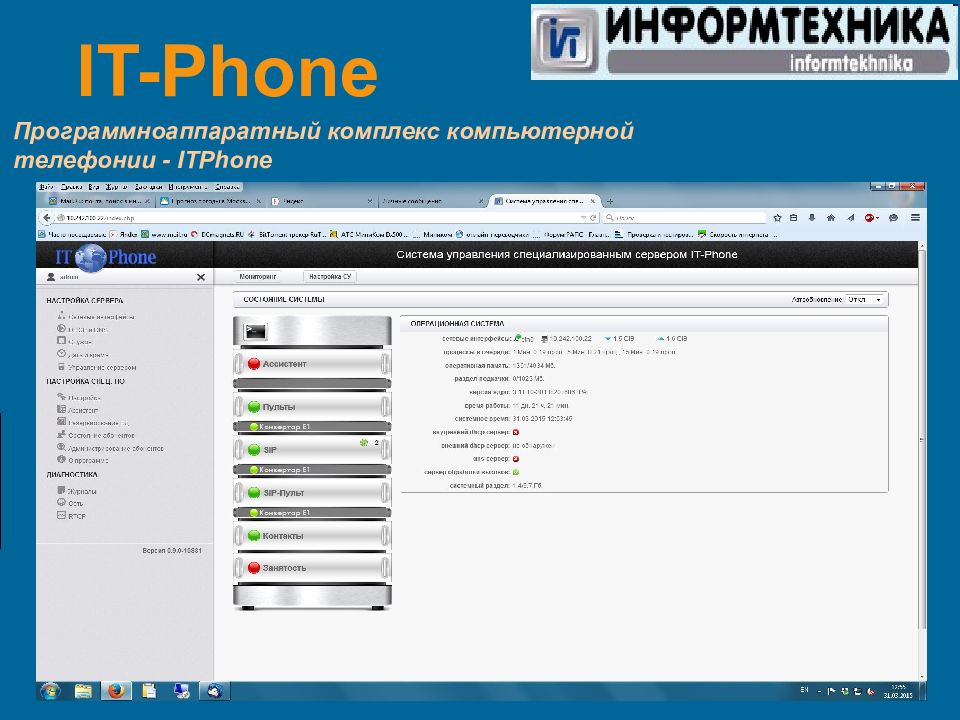

IT-Phone Программноаппаратный комплекс компьютерной телефонии - ITPhone
IT-Phone Программноаппаратный комплекс компьютерной телефонии - ITPhone

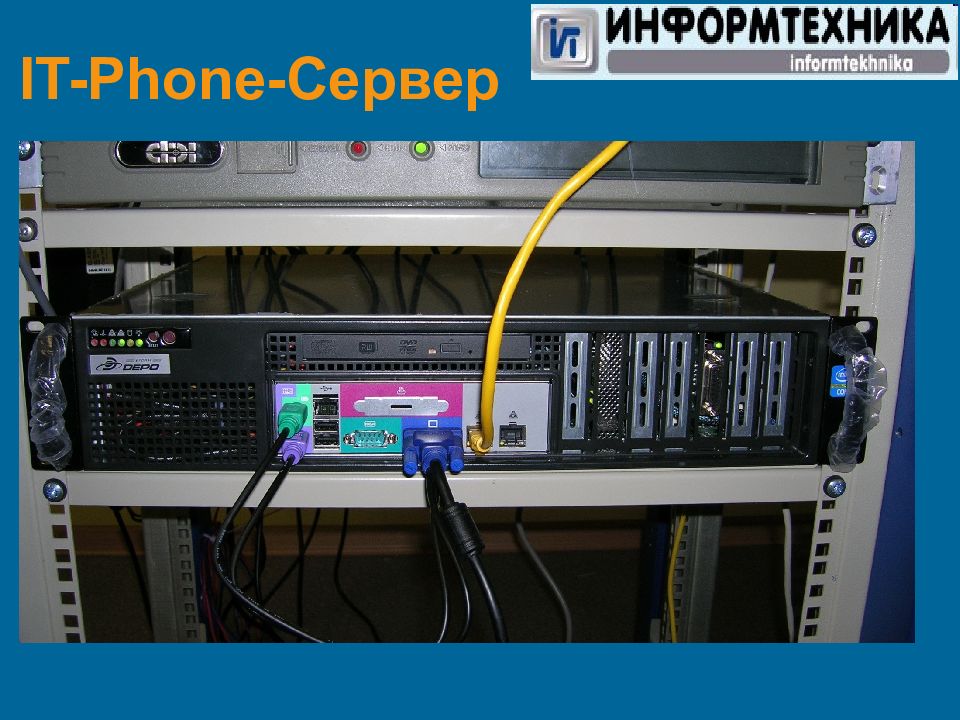

IT-Phone- Сервер

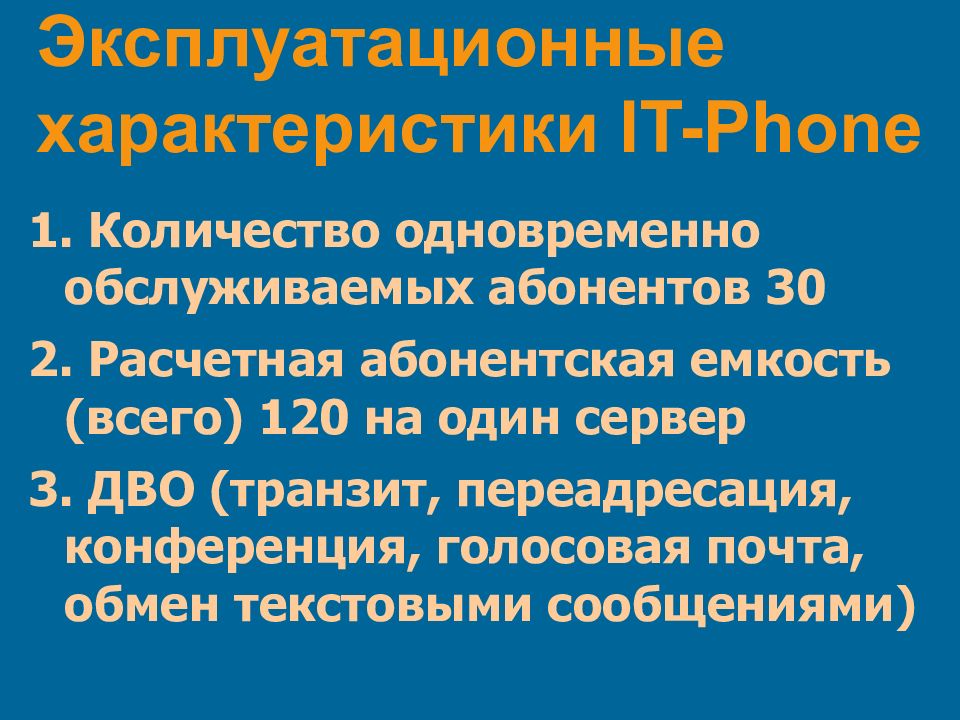

Эксплуатационные характеристики IT-Phone Количество одновременно обслуживаемых абонентов 30 Расчетная абонентская емкость (всего) 120 на один сервер ДВО (транзит, переадресация, конференция, голосовая почта, обмен текстовыми сообщениями)

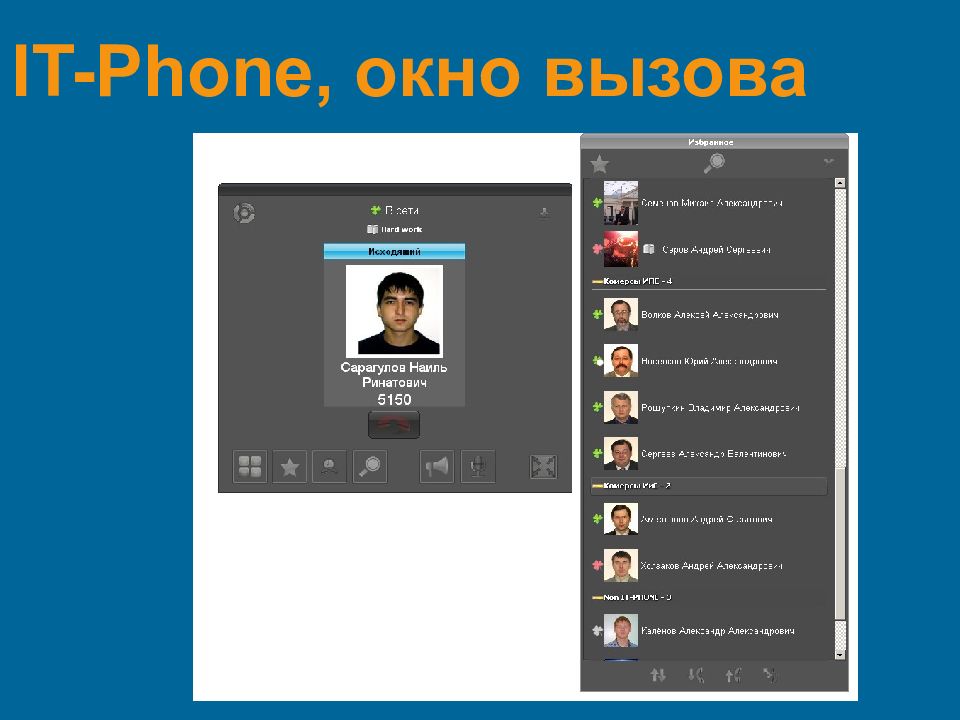

IT-Phone, окно вызова
USB- телефоны Skypemate HP Plantronics
SIP- аппараты GrandStream D-link Snom

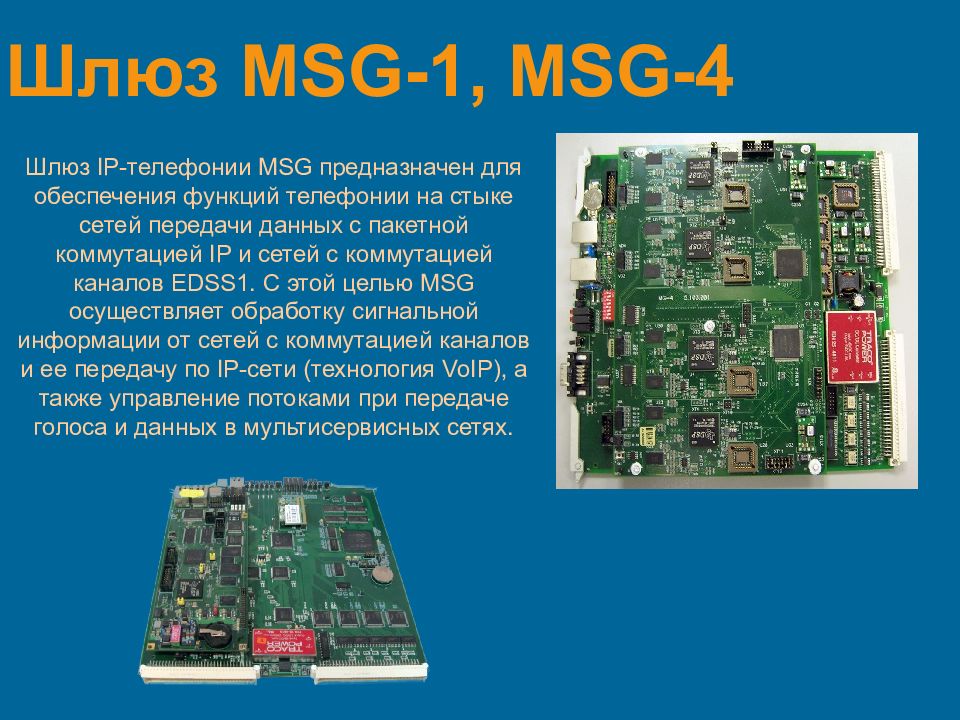

Шлюз MSG- 1, MSG- 4 Шлюз IP-телефонии MSG предназначен для обеспечения функций телефонии на стыке сетей передачи данных с пакетной коммутацией IP и сетей с коммутацией каналов EDSS1. С этой целью MSG осуществляет обработку сигнальной информации от сетей с коммутацией каналов и ее передачу по IP-сети (технология VoIP), а также управление потоками при передаче голоса и данных в мультисервисных сетях.
Вариант установки
Эксплуатационные характеристики Количество одновременно обслуживаемых соединеий 30 на канал Возможность статической маршрутизации до 120 маршрутов Проброс дополнительных примитивов DSS1
Варианты использования Тут вариант по линейнопротяженному учатску с несколькими нашими PBX

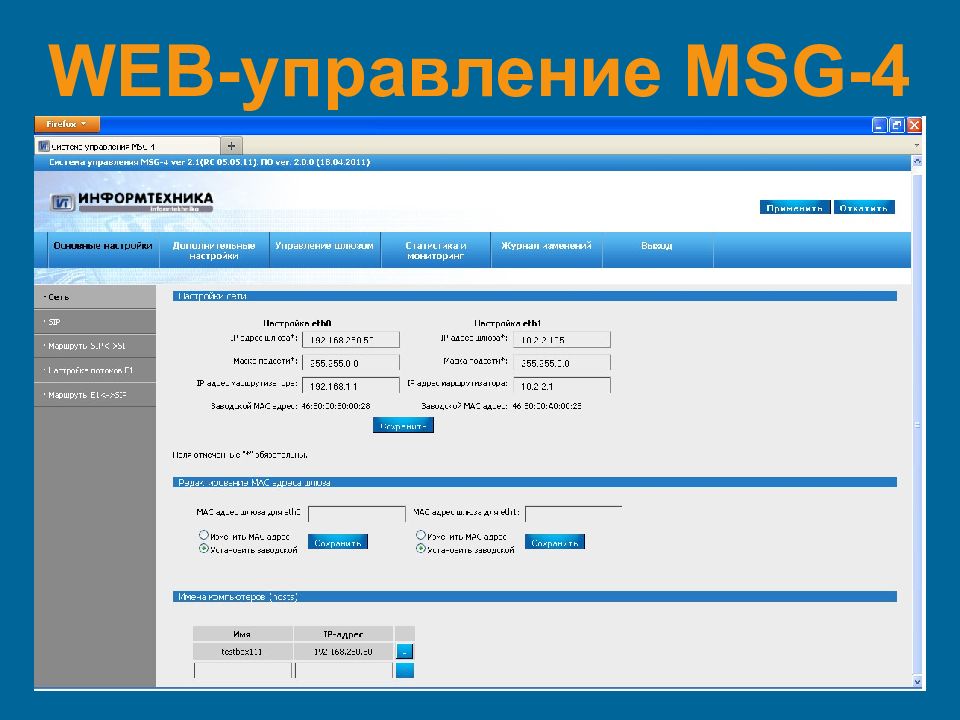

WEB- управление MSG-4

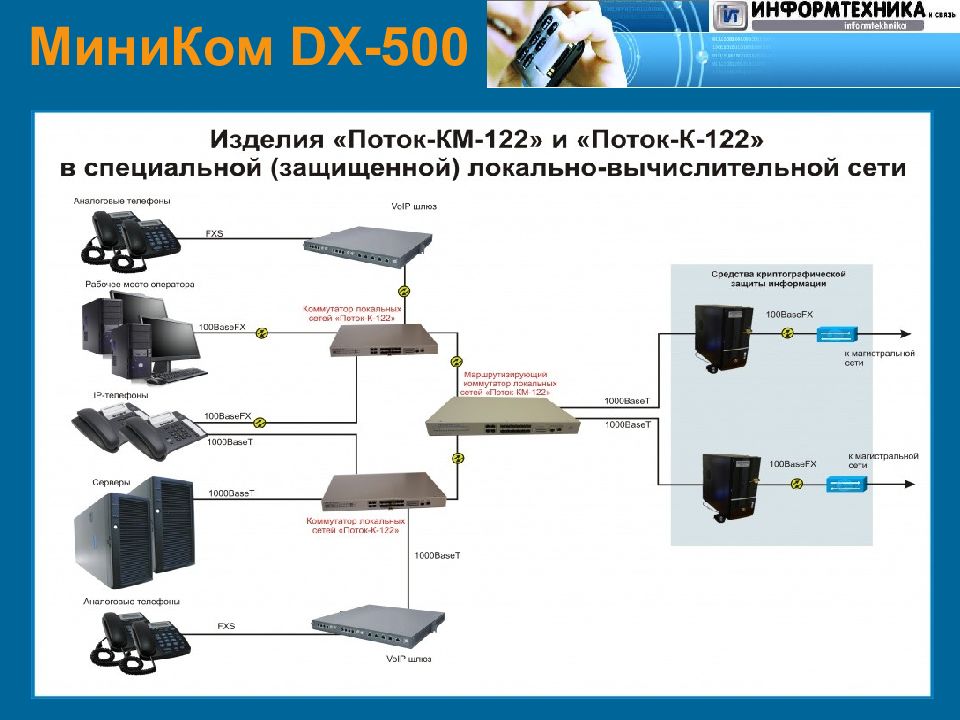

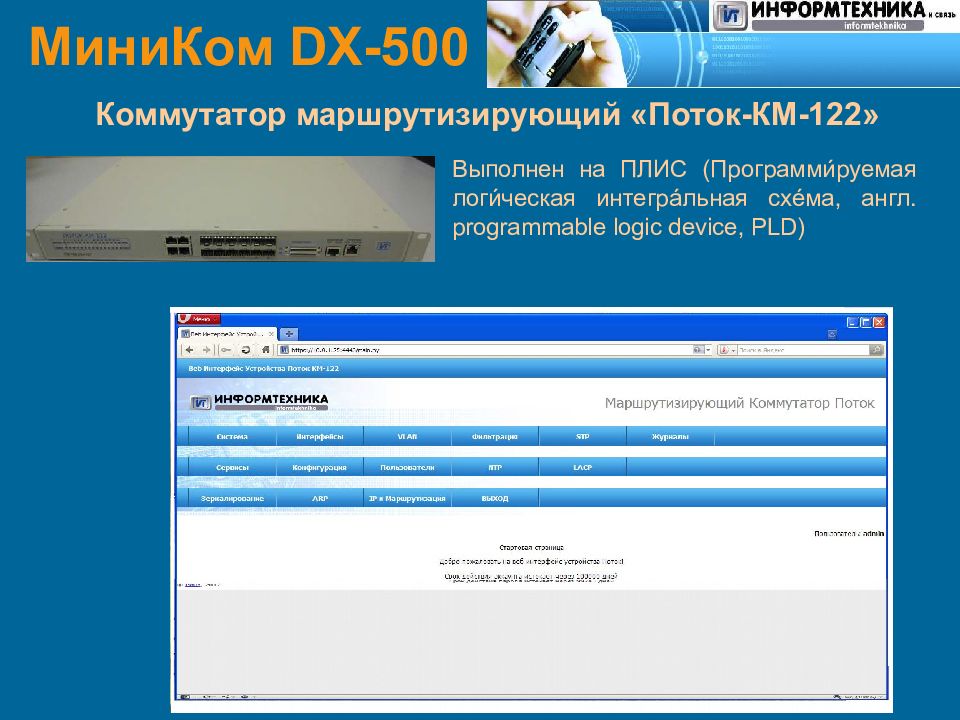

Коммутатор маршрутизирующий «Поток-КМ-122» Выполнен на ПЛИС (Программи́руемая логи́ческая интегра́льная схе́ма, англ. programmable logic device, PLD)

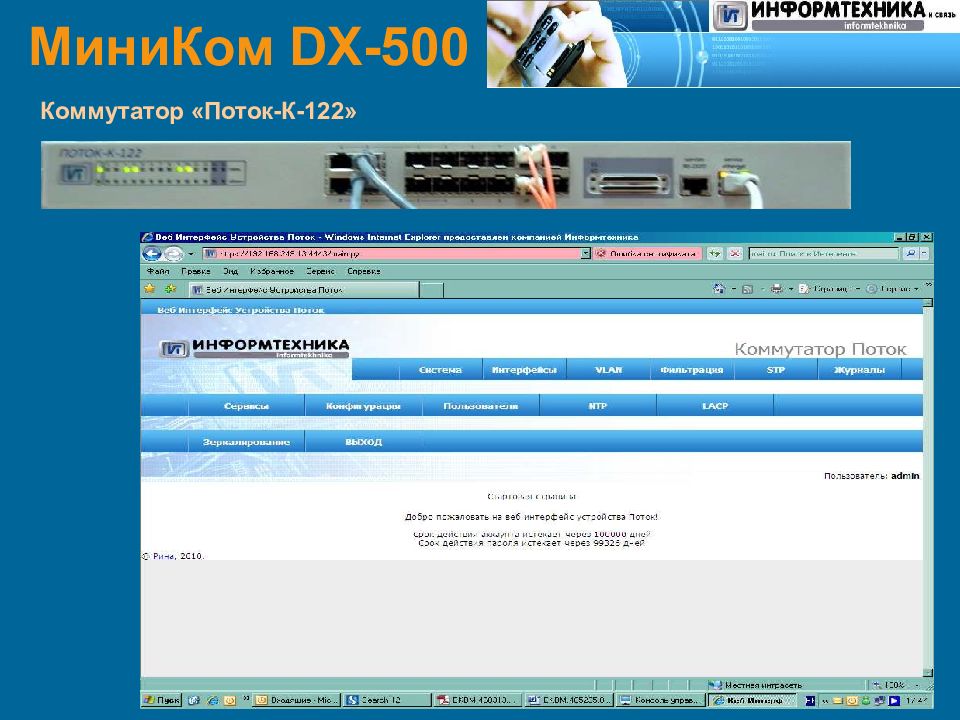

Коммутатор «Поток-К-122»
Спасибо за внимание!

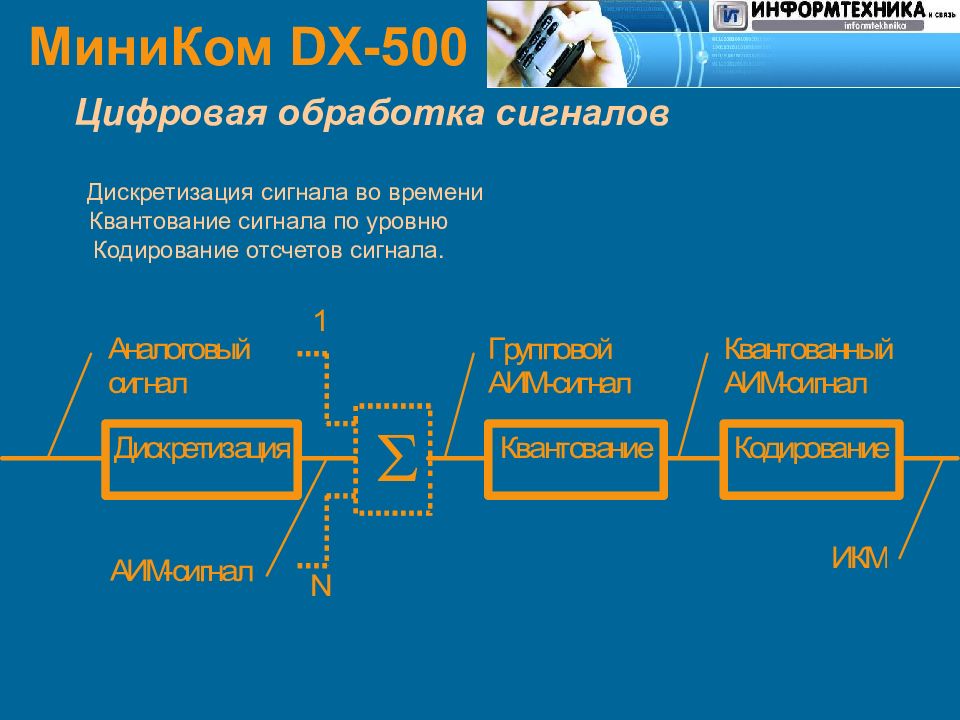

Цифровая обработка сигналов Дискретизация сигнала во времени Квантование сигнала по уровню Кодирование отсчетов сигнала.

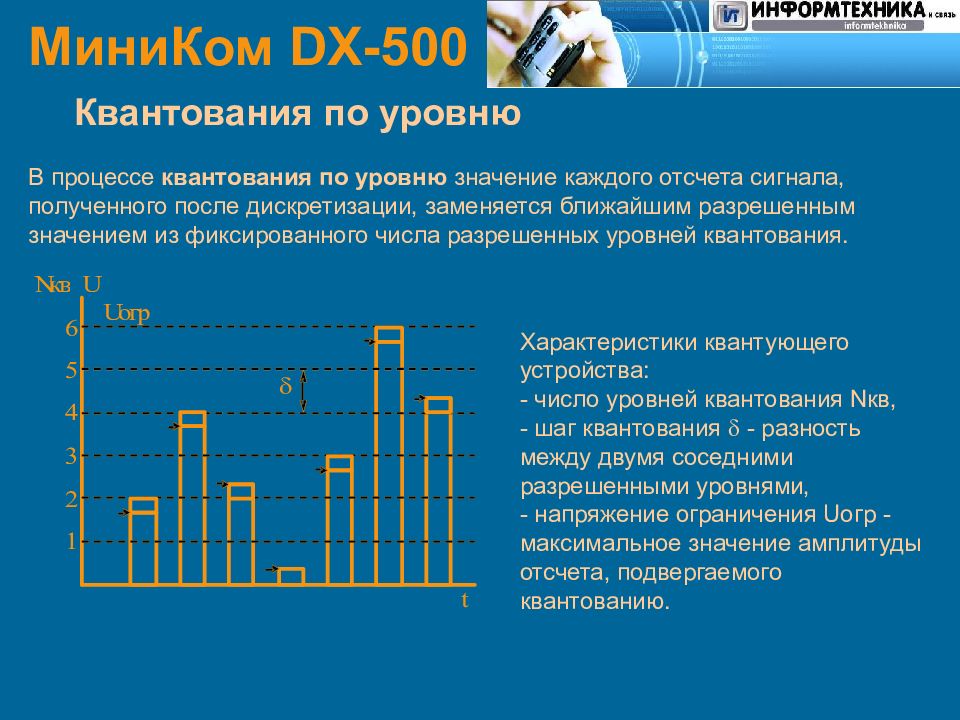

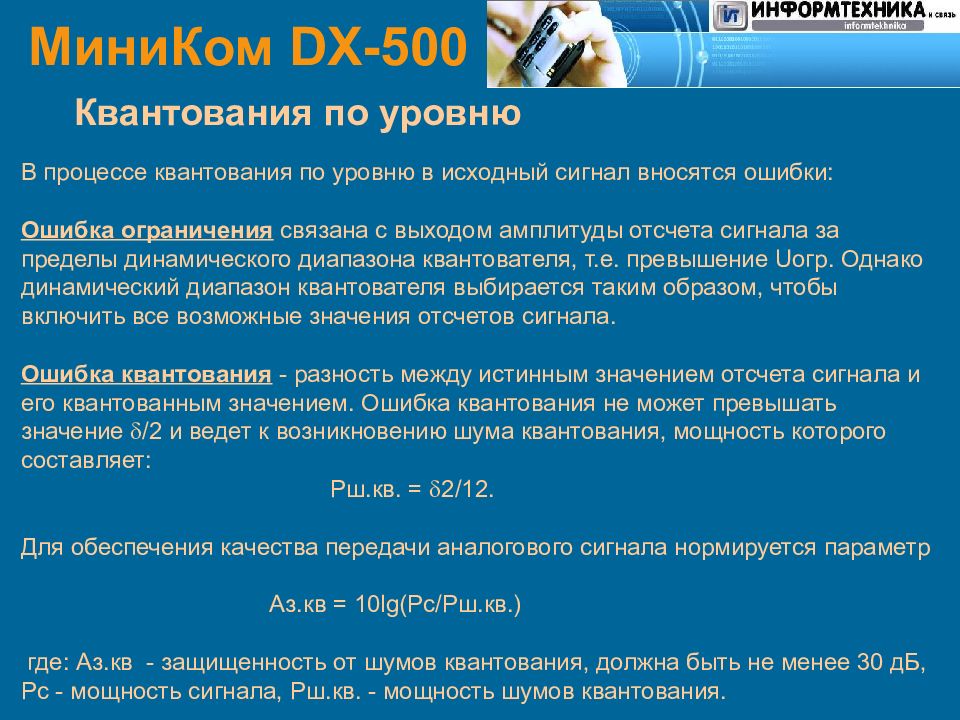

Квантования по уровню В процессе квантования по уровню значение каждого отсчета сигнала, полученного после дискретизации, заменяется ближайшим разрешенным значением из фиксированного числа разрешенных уровней квантования. Характеристики квантующего устройства: - число уровней квантования N кв, - шаг квантования - разность между двумя соседними разрешенными уровнями, - напряжение ограничения U огр - максимальное значение амплитуды отсчета, подвергаемого квантованию.
Квантования по уровню В процессе квантования по уровню в исходный сигнал вносятся ошибки: Ошибка ограничения связана с выходом амплитуды отсчета сигнала за пределы динамического диапазона квантователя, т.е. превышение U огр. Однако динамический диапазон квантователя выбирается таким образом, чтобы включить все возможные значения отсчетов сигнала. Ошибка квантования - разность между истинным значением отсчета сигнала и его квантованным значением. Ошибка квантования не может превышать значение /2 и ведет к возникновению шума квантования, мощность которого составляет: Рш.кв. = 2/12. Для обеспечения качества передачи аналогового сигнала нормируется параметр Аз.кв = 10 lg (Рс/Рш.кв.) где: Аз.кв - защищенность от шумов квантования, должна быть не менее 30 дБ, Рс - мощность сигнала, Рш.кв. - мощность шумов квантования.

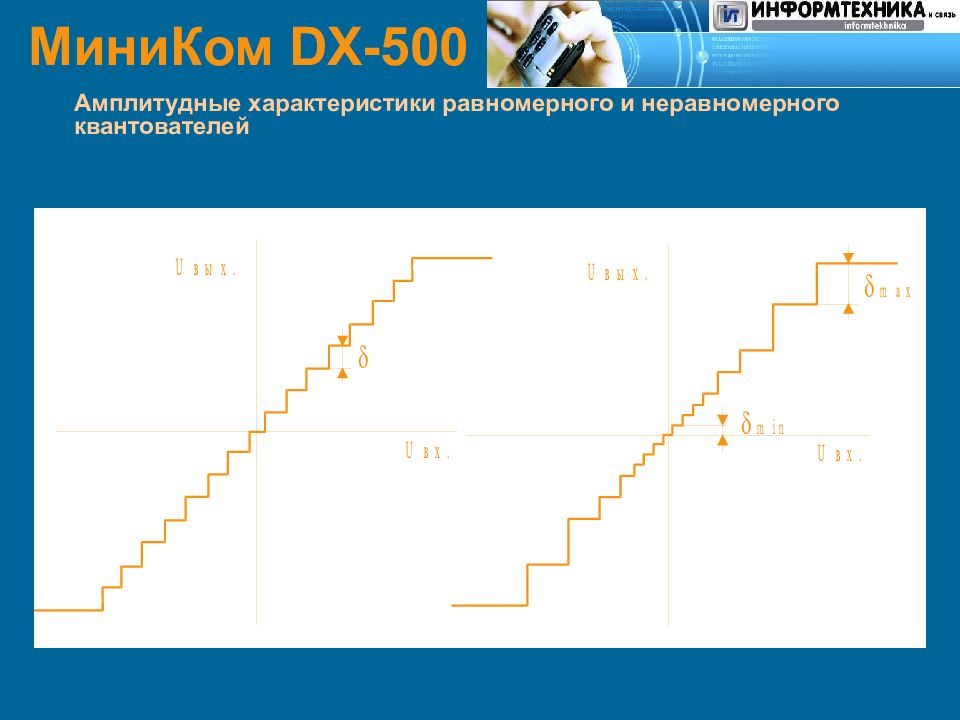

Амплитудные характеристики равномерного и неравномерного квантователей

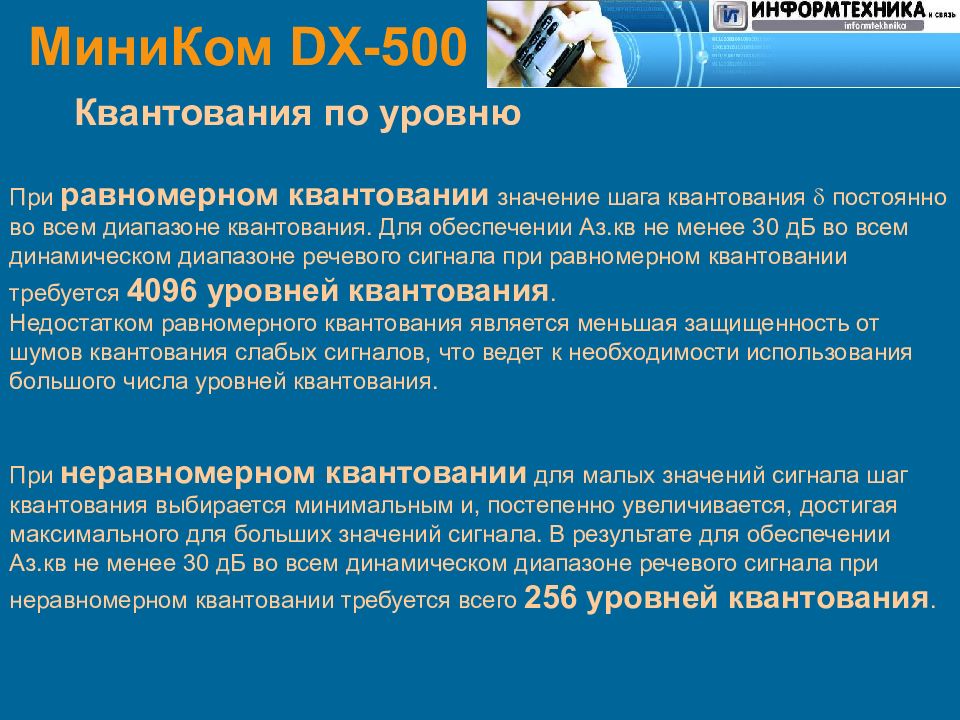

Квантования по уровню При равномерном квантовании значение шага квантования постоянно во всем диапазоне квантования. Для обеспечении Аз.кв не менее 30 дБ во всем динамическом диапазоне речевого сигнала при равномерном квантовании требуется 4096 уровней квантования. Недостатком равномерного квантования является меньшая защищенность от шумов квантования слабых сигналов, что ведет к необходимости использования большого числа уровней квантования. При неравномерном квантовании для малых значений сигнала шаг квантования выбирается минимальным и, постепенно увеличивается, достигая максимального для больших значений сигнала. В результате для обеспечении Аз.кв не менее 30 дБ во всем динамическом диапазоне речевого сигнала при неравномерном квантовании требуется всего 256 уровней квантования.

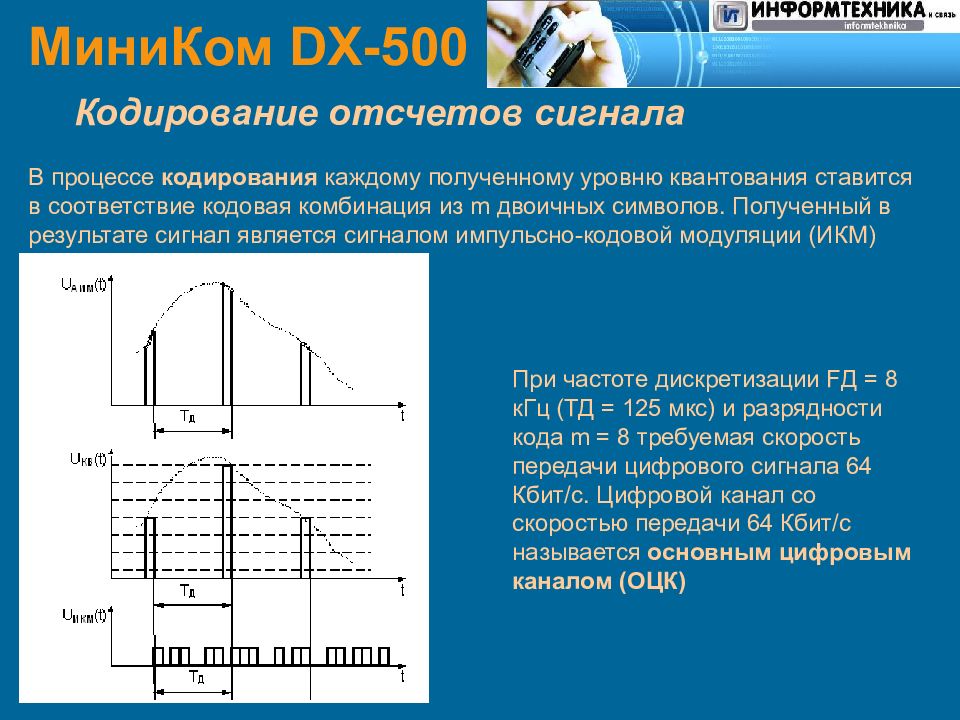

Кодирование отсчетов сигнала В процессе кодирования каждому полученному уровню квантования ставится в соответствие кодовая комбинация из m двоичных символов. Полученный в результате сигнал является сигналом импульсно-кодовой модуляции (ИКМ) При частоте дискретизации F Д = 8 кГц (ТД = 125 мкс) и разрядности кода m = 8 требуемая скорость передачи цифрового сигнала 64 Кбит/с. Цифровой канал со скоростью передачи 64 Кбит/с называется основным цифровым каналом (ОЦК)

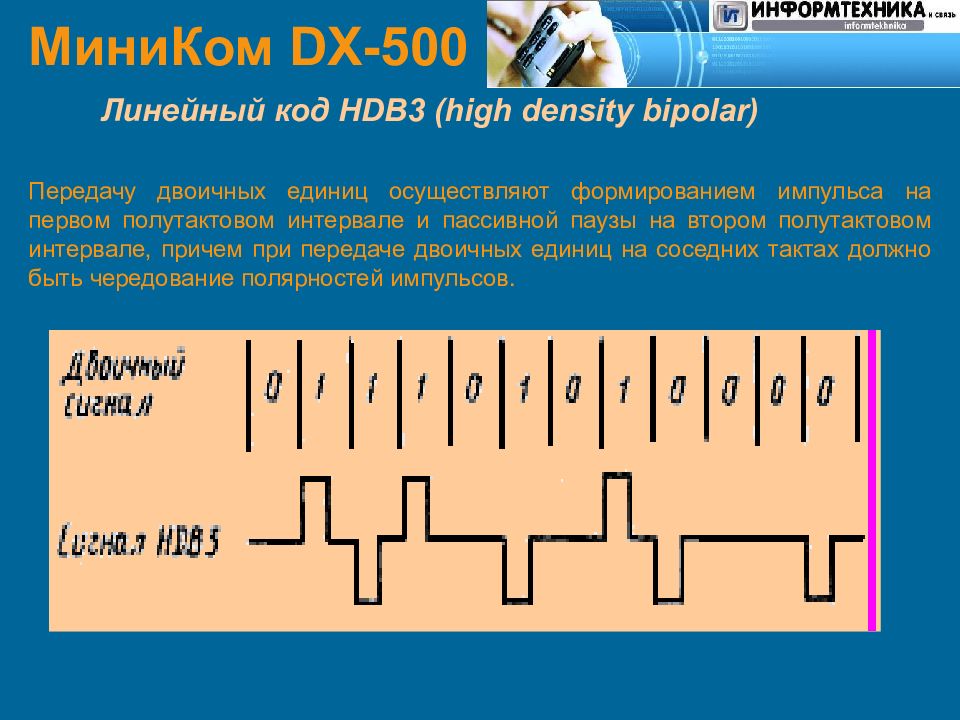

Линейный код HDB3 (high density bipolar) Передачу двоичных единиц осуществляют формированием импульса на первом полутактовом интервале и пассивной паузы на втором полутактовом интервале, причем при передаче двоичных единиц на соседних тактах должно быть чередование полярностей импульсов.

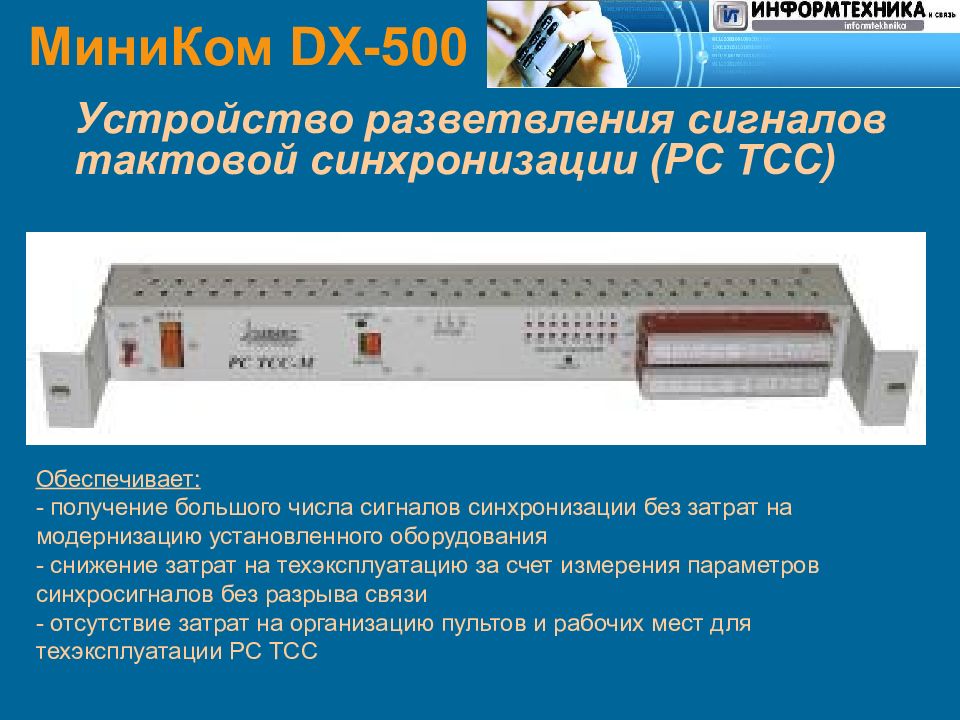

Устройство разветвления сигналов тактовой синхронизации (РС ТСС) Обеспечивает: - получение большого числа сигналов синхронизации без затрат на модернизацию установленного оборудования - снижение затрат на техэксплуатацию за счет измерения параметров синхросигналов без разрыва связи - отсутствие затрат на организацию пультов и рабочих мест для техэксплуатации РС ТСС
