АДРЕСНЫЕ СИСТЕМЫ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ПОЖАРОТУШЕНИЯ тм РУБЕЖ
Масштабный холдинг со своими научно-исследовательскими, производственными и инженерными мощностями Штат более 1000 человек Головной офис в Саратове и представительства в Москве, Ростове-на-Дону Широкая дилерская сеть по всей территории России и за рубежом Основанная в 1988 г., сегодня Компания РУБЕЖ это: Компания РУБЕЖ

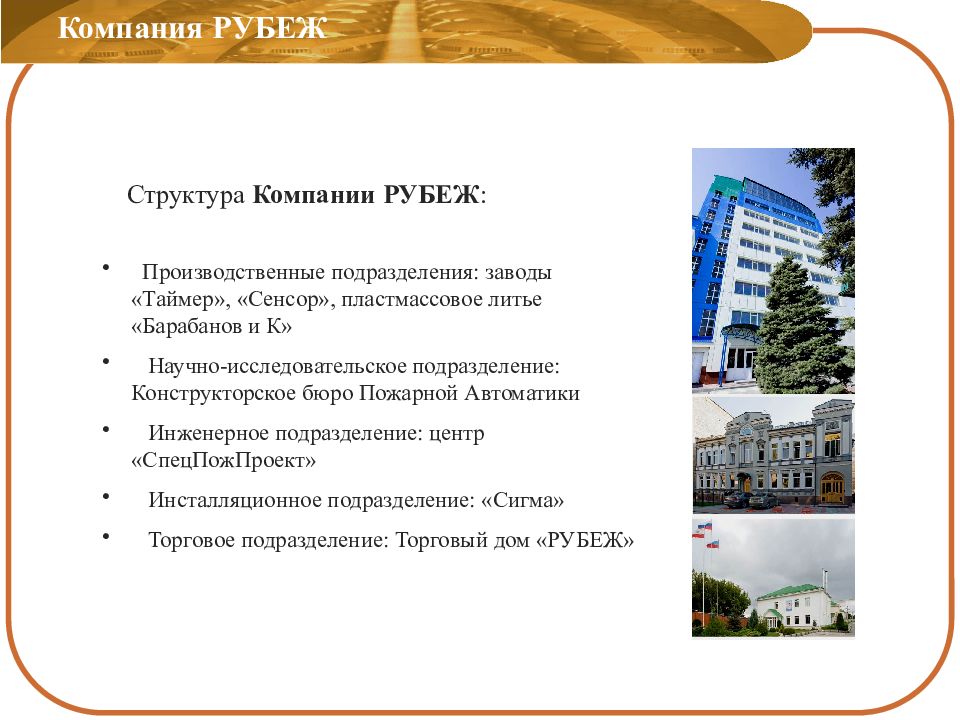

Производственные подразделения: заводы «Таймер», «Сенсор», пластмассовое литье «Барабанов и К» Научно-исследовательское подразделение: Конструкторское бюро Пожарной Автоматики Инженерное подразделение: центр « СпецПожПроект » Инсталляционное подразделение: «Сигма» Торговое подразделение: Торговый дом «РУБЕЖ» Структура Компании РУБЕЖ : Компания РУБЕЖ

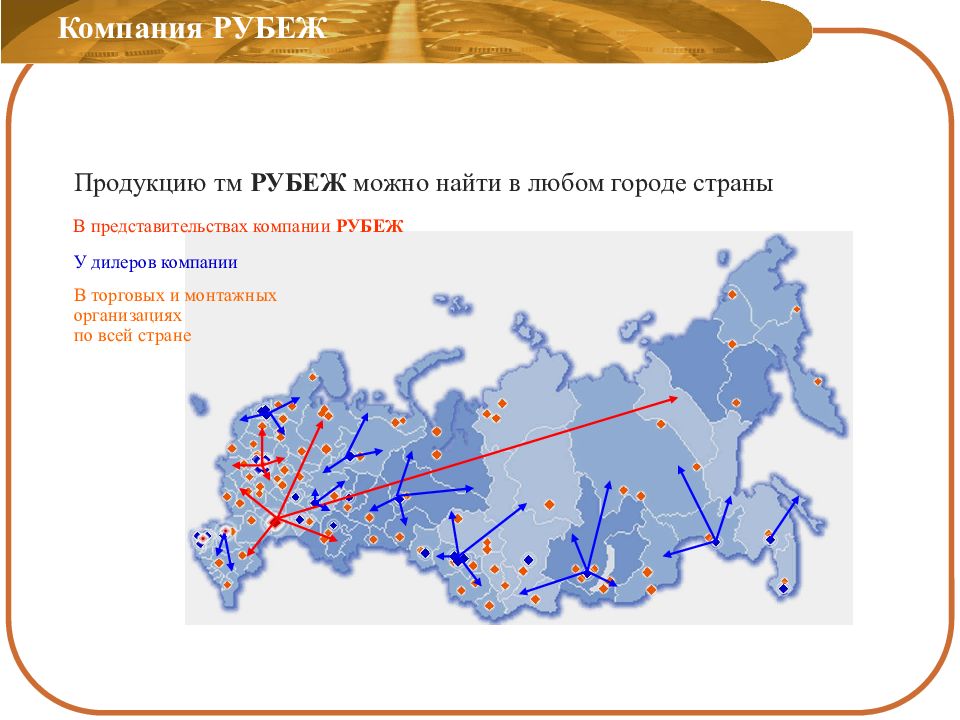

Продукцию тм РУБЕЖ можно найти в любом городе страны В представительствах компании РУБЕЖ У дилеров компании В торговых и монтажных организациях по всей стране Компания РУБЕЖ
Административно-жилой комплекс построенный в рамках саммита АТЭС 2012, ДВФУ о.Русский; Балаковская АЭС; Белоярская АЭС; Филиалы ВГТРК «Россия» (более шестидесяти объектов от Калининграда до Южно-Сахалинска); Гостиничный комплекс «Золотой колос», г Москва; Жилой микрорайон «Загорье», г.Москва; Проектный институт ФСБ России, г. Москва; Административные здания администрации г.Тверь; Учебные корпуса МГТУ им.Баумана, г.Москва; Комплекс жилых домов на ул.Народного ополчения, г.Москва; Административно-жилой комплекс на месторождении Одопту (проект "Сахалин-1"); Студия «Ленфильм», г.Санкт-Петербург; Гипермаркеты «Магнит» в г. Ульяновск, Димитровград, Саратов, Краснодар и др. Компания РУБЕЖ Объекты, оборудованные адресными системами тм РУБЕЖ

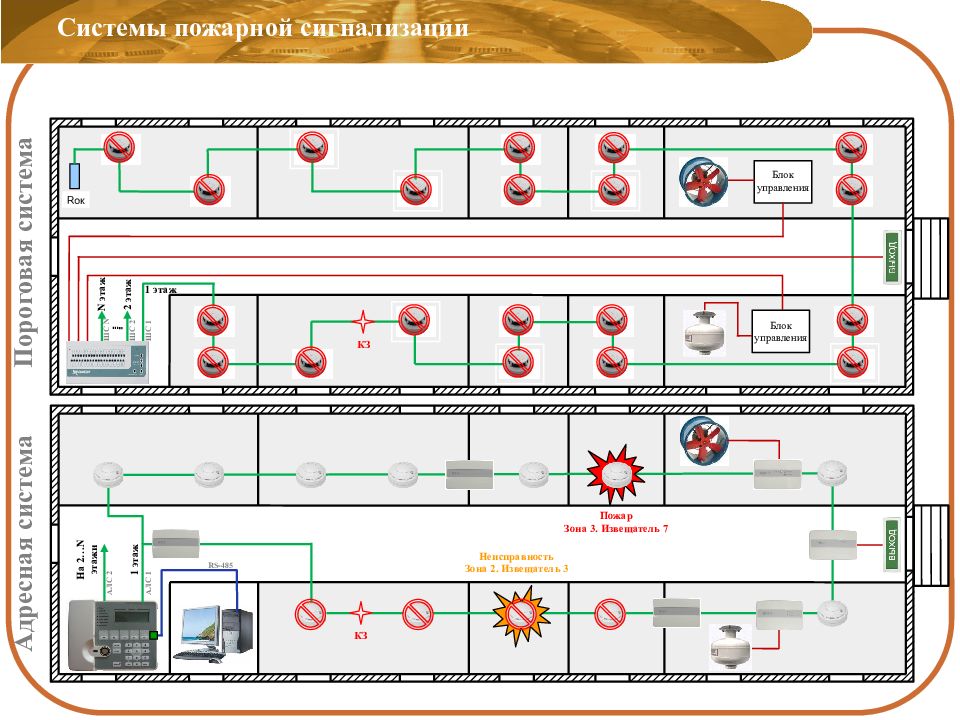

Пороговая система Адресная система R ок Блок управления Блок управления 2 этаж N этаж ШС 1 ШС 2 ШС N На 2… N этажи АЛС 2 АЛС 1 1 этаж 1 этаж RS-485 Неисправность Зона 2. Извещатель 3 КЗ КЗ Пожар Зона 3. Извещатель 7
АЛС ( RS-R ) АЛС ( RS-R ) АЛС ( RS-R ) АЛС ( RS-R ) Пожарная сигнализация Порошковое/газовое пожаротушение дымоудаление Водяное пожаротушение ППКПУ «Водолей» Структурная схема адресных систем тм Рубеж Рубеж-БИ Рубеж-2АМ До 32 панелей Оповещение о пожаре АРМ 1 ПО FireSec АРМ 2 ПО FireSec Сервер ПО FireSec LAN USB МС-1 USB RS-485 Рубеж-2ОП Радиоканальная пожарная сигнализация 2,4 ГГц Охранная сигнализация Рубеж-4А USB Станция пожарного мониторинга Оборудование стандарта « Contact ID » « Альтоника » « Навигард » Телефонная линия Радиоканал или GSM УОО-ТЛ МС-3, МС-4 RS-485
Прибор имеет 2 адресные линии связи. Допускает подключение до 500 адресных устройств. Длина каждой АЛС до 1000м. Обеспечивает работу по радиальной, кольцевой, древовидной схемам. Имеет контроль КЗ и перегрузки АЛС. Имеет светозвуковую индикацию режимов работы. 20-ти кнопочную клавиатуру и 4 строчный ЖК дисплей. Прибор имеет энергонезависимую память для хранения базы данных подключенных адресных устройств и ведения журнала событий системы. Конфигурация прибора осуществляется с ПК либо через преобразователь интерфейсов МС, либо через встроенный USB интерфейс с помощью поставляемого в комплекте ПО « FireSec ». Работает прибор с адресными устройствами : ИП, ИПР, АМ-1, РМ-1, РМ-К, АМП-4, МПТ-1, МДУ-1, МРО-2, МРК-30

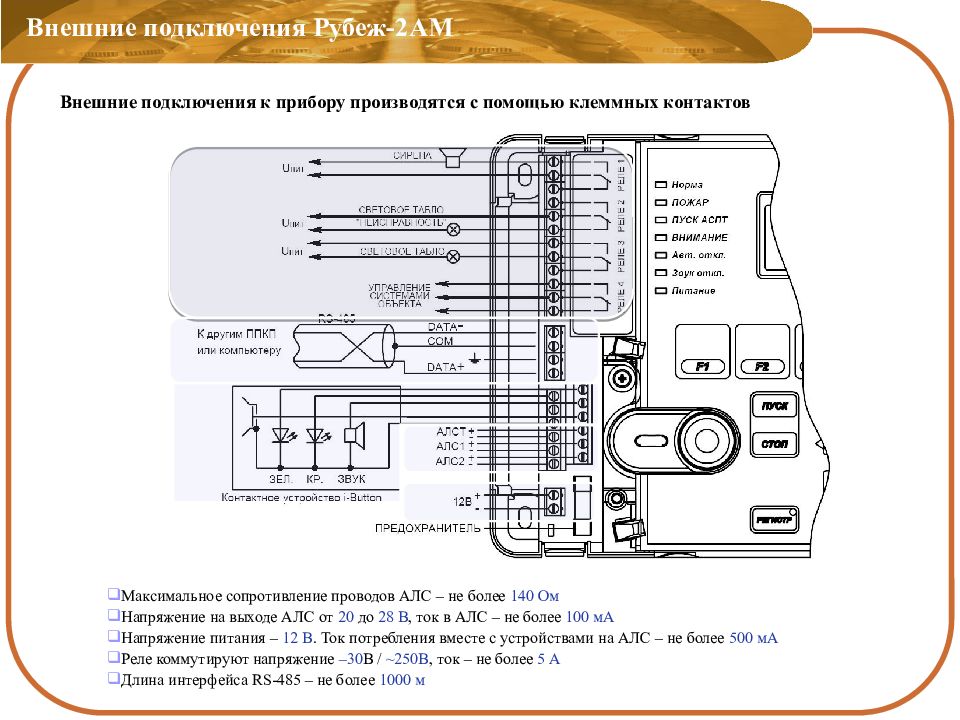

Максимальное сопротивление проводов АЛС – не более 140 Ом Напряжение на выходе АЛС от 20 до 28 В, ток в АЛС – не более 100 мА Напряжение питания – 12 В. Ток потребления вместе с устройствами на АЛС – не более 500 мА Реле коммутируют напряжение –30 В / ~250 В, ток – не более 5 А Длина интерфейса RS-485 – не более 1000 м Внешние подключения к прибору производятся с помощью клеммных контактов

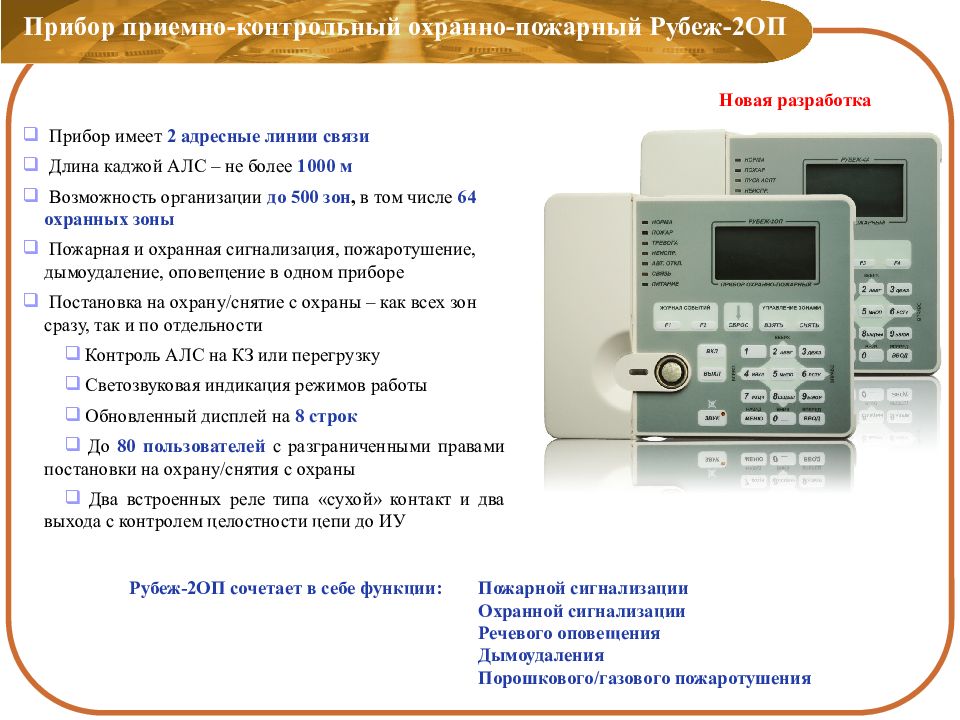

Прибор приемно-контрольный охранно-пожарный Рубеж-2ОП Прибор имеет 2 адресные линии связи Длина каджой АЛС – не более 1000 м Возможность организации до 500 зон, в том числе 64 охранных зоны Пожарная и охранная сигнализация, пожаротушение, дымоудаление, оповещение в одном приборе Постановка на охрану/снятие с охраны – как всех зон сразу, так и по отдельности Контроль АЛС на КЗ или перегрузку Светозвуковая индикация режимов работы Обновленный дисплей на 8 строк До 80 пользователей с разграниченными правами постановки на охрану/снятия с охраны Два встроенных реле типа «сухой» контакт и два выхода с контролем целостности цепи до ИУ Рубеж-2ОП сочетает в себе функции: Новая разработка Пожарной сигнализации Охранной сигнализации Речевого оповещения Дымоудаления Порошкового/газового пожаротушения
Внешние подключения Рубеж-2ОП Максимально сопротивление проводов АЛС – не более 140 Ом. Напряжение на выходе АЛС от 20 до 28 В, ток в АЛС – не более 125 мА. 2 ввода питания – основной и резервный. Напряжение питания – 12 В или 24 В. Ток потребления вместе с устройствами на АЛС – не более 1 А при U пит = 12 В. Реле коммутируют напряжение –30В / ~250 В, ток – не более 5 А. Выходы с контролем целостности линии выдают U питания, ток не более 0,3 А. Длина интерфейса RS-485 – не более 1000 м. Внешние подключения к прибору производятся с помощью клеммных контактов

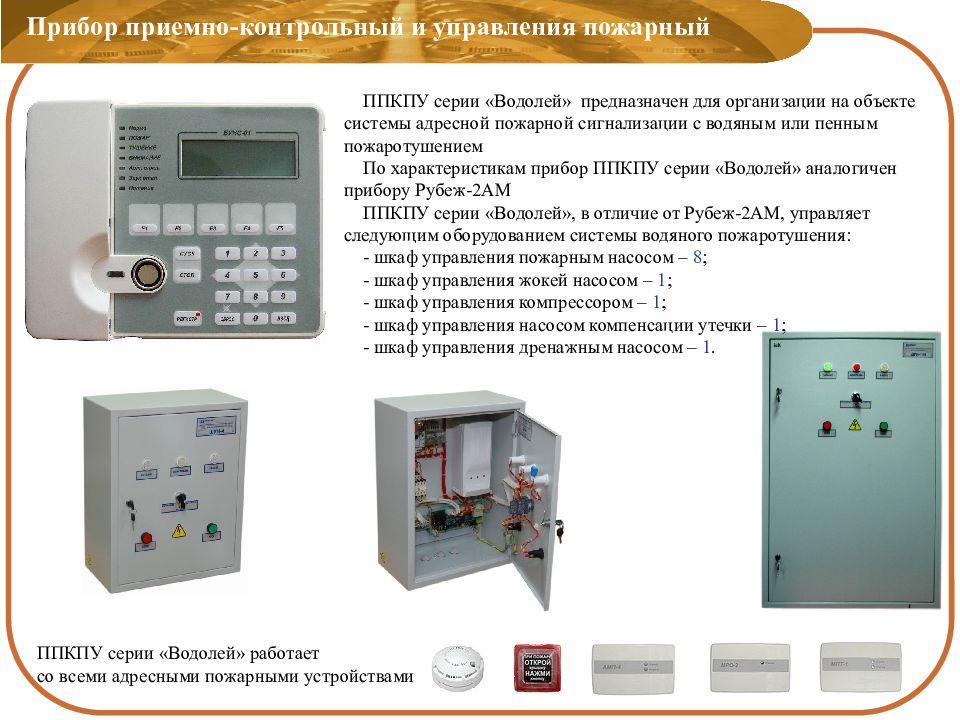

ППКПУ серии «Водолей» предназначен для организации на объекте системы адресной пожарной сигнализации с водяным или пенным пожаротушением По характеристикам прибор ППКПУ серии «Водолей» аналогичен прибору Рубеж-2АМ ППКПУ серии «Водолей», в отличие от Рубеж-2АМ, управляет следующим оборудованием системы водяного пожаротушения: - шкаф управления пожарным насосом – 8 ; - шкаф управления жокей насосом – 1 ; - шкаф управления компрессором – 1 ; - шкаф управления насосом компенсации утечки – 1 ; - шкаф управления дренажным насосом – 1. Прибор приемно-контрольный и управления пожарный ППКПУ серии «Водолей» работает со всеми адресными пожарными устройствами

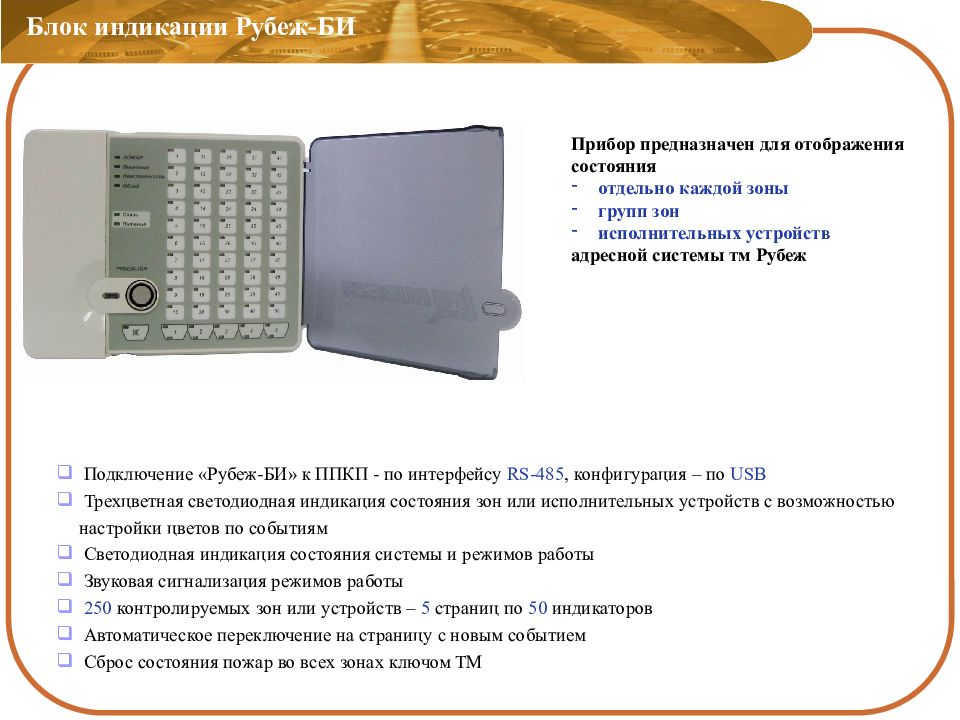

Прибор предназначен для отображения состояния отдельно каждой зоны групп зон исполнительных устройств адресной системы тм Рубеж Подключение « Рубеж-БИ » к ППКП - по интерфейсу RS-485, конфигурация – по USB Трехцветная светодиодная индикация состояния зон или исполнительных устройств с возможностью настройки цветов по событиям Светодиодная индикация состояния системы и режимов работы Звуковая сигнализация режимов работы 250 контролируемых зон или устройств – 5 страниц по 50 индикаторов Автоматическое переключение на страницу с новым событием Сброс состояния пожар во всех зонах ключом ТМ Блок индикации Рубеж-БИ
Пожарная сигнализация тм Рубеж ИПР 513-11 – ручной извещатель - усилие нажатия – 15Н - возврат спецключом - световая индикация работы ИП 212-64 – дымовой пожарный извещатель - чувствительность извещателя – 0,05-0,20 дБ/м - площадь, контролируемая 1 извещателем – до 85 м 2 - автоматическая компенсация запыленности - световая индикация работы ИП 101-29 А 3R 1 – тепловой пожарный извещатель - температура срабатывания теплового канала – 64-76 º С - срабатывание по скорости нарастания температуры Δ Т/ t – от 5º С/мин - площадь, контролируемая 1 извещателем – до 25 м 2 - световая индикация работы ИП 212/101-64 А2 R 1 – комбинированный пожарный извещатель (дым + тепло) - чувствительность дымового канала извещателя – 0,05-0,20 дБ/м - температура срабатывания теплового канала – 54-85 º С - срабатывание по скорости нарастания температуры Δ Т/ t – от 5º С/мин - площадь, контролируемая 1 извещателем – до 25 м 2 - автоматическая компенсация запыленности - световая индикация работы Адресные пожарные извещатели

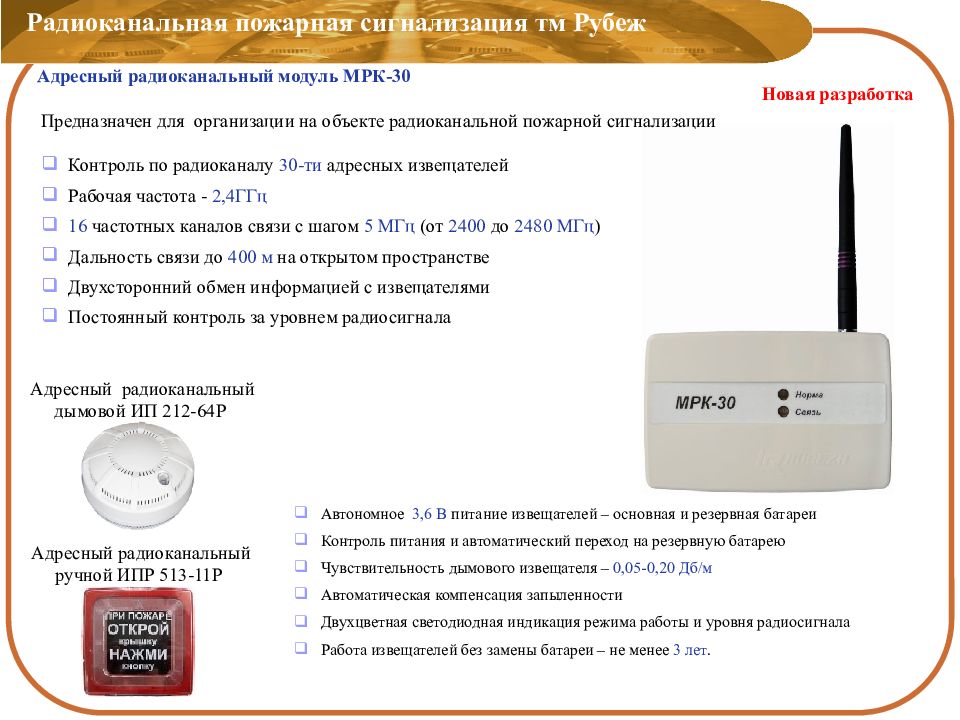

Радиоканальная пожарная сигнализация тм Рубеж Адресный радиоканальный модуль МРК-30 Предназначен для организации на объекте радиоканальной пожарной сигнализации Контроль по радиоканалу 30-ти адресных извещателей Рабочая частота - 2,4ГГц 16 частотных каналов связи с шагом 5 МГц (от 2400 до 2480 МГц ) Дальность связи до 400 м на открытом пространстве Двухсторонний обмен информацией с извещателями Постоянный контроль за уровнем радиосигнала Автономное 3,6 В питание извещателей – основная и резервная батареи Контроль питания и автоматический переход на резервную батарею Чувствительность дымового извещателя – 0,05-0,20 Дб /м Автоматическая компенсация запыленности Двухцветная светодиодная индикация режима работы и уровня радиосигнала Работа извещателей без замены батареи – не менее 3 лет. Адресный радиоканальный дымовой ИП 212-64Р Адресный радиоканальный ручной ИПР 513-11Р Новая разработка
Мощность передатчика 100 мВт Потребляемый МРК-30 ток – 30 мА Включение в систему до 14 модулей МРК-30 Повторные запросы МРК-30 к потерянному устройству Радиоканальная пожарная сигнализация тм Рубеж
Конфи - гурация Описание Схема подключения Тип выдаваемого извещения 0 Один контакт, НЗ Пожар 1 Один контакт, НР Пожар 2 Два контакта, НЗ Внимание, Пожар 3 Два контакта, НР Внимание, Пожар 4* Один контакт, НЗ Технологическая метка 5* Один контакт, НР Технологическая метка 6** Охранная конфигурация Тревога * При установке технологической конфигурации адресная метка не выдаст сигнал « пожар » или « внимание » на приемно-контрольный прибор. В этом случае будет только информационный сигнал, например, « открытие двери ». ** Охранная конфигурация работает только с прибором « Рубеж-2ОП». Адресные метки предназначены для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи их в приемно-контрольный прибор. АМ-1 – подключение и контроль 1 ШС АМ-4 – подключение и контроль 4 ШС Питание АМ-1 и АМ-4 – от АЛС Длина ШС до устройства – не более 100 м Пожарная и охранная сигнализация тм Рубеж Адресные метки АМ-1 и АМ-4 0-3 – Пожарные конфигурации – сигналы «Внимание» или «Пожар» 4-5 – Технологические конфигурации – только информационные сигналы 6 – Охранная конфигурация – сигнал «Тревога»
КОНФИГУРАЦИЯ ШЛЕЙФОВ СИГНАЛИЗАЦИИ Параметр Описание ТИП ШС 0-тип шлейф дымовых извещателей с двойной сработкой 1-тип комбинированный шлейф (дым + тепло) без двойной сработки тепловых извещателей и с двойной сработкой дымовых 2-тип шлейф тепловых извещателей с двойной сработкой 3-тип комбинированный шлейф (дым + тепло) без двойной сработки и без контроля КЗ Работа ТК 0 - не включать, 1 -переключаться, 2 -включен постоянно Пожарная сигнализация тм Рубеж Адресная метка пожарная АМП-4 АМП-4 представляет собой устройство, интегрирующее пороговые (неадресные) извещатели в адресную систему Контроль 4 шлейфов с неадресными извещателями Функция двойной сработки в шлейфе Каждый шлейф имеет свой адрес в адресной системе Контроль шлейфов на КЗ и обрыв Питание – от 10 до 15 В Ток нагрузки каждого шлейфа – 3 мА Каждому шлейфу соответствует транзисторный ключ с нагрузкой до 0,5 А – включение по «пожару» в шлейфе
Пожарная сигнализация тм Рубеж Адресная метка пожарная – внешние подключения

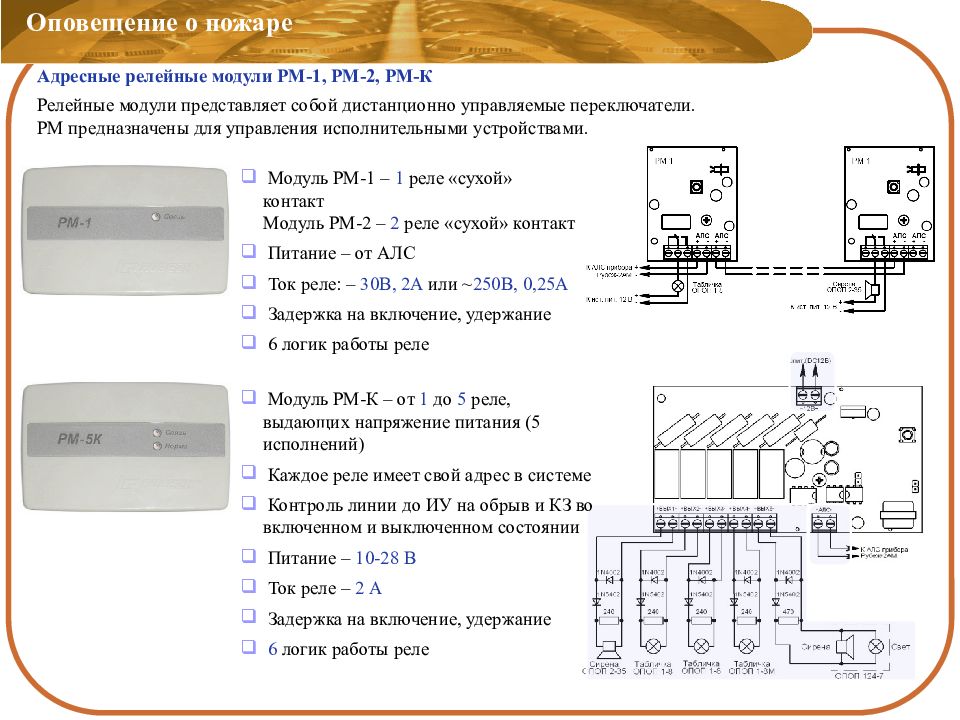

Релейные модули представляет собой дистанционно управляемые переключатели. РМ предназначены для управления исполнительными устройствами. Оповещение о пожаре Адресные релейные модули РМ-1, РМ-2, РМ-К Модуль РМ-1 – 1 реле «сухой» контакт Модуль РМ-2 – 2 реле «сухой» контакт Питание – от АЛС Ток реле: – 30В, 2А или ~ 250В, 0,25А Задержка на включение, удержание 6 логик работы реле Модуль РМ-К – от 1 до 5 реле, выдающих напряжение питания (5 исполнений) Каждое реле имеет свой адрес в системе Контроль линии до ИУ на обрыв и КЗ во включенном и выключенном состоянии Питание – 10-28 В Ток реле – 2 А Задержка на включение, удержание 6 логик работы реле
Адресный модуль речевого оповещения МРО-2 предназначен для организации системы речевого оповещения 3 типа. Воспроизведение голосового сообщения из памяти либо с линейного входа Автоматический запуск с ППКП или локальный по кнопке Контроль целостности линии до колонок Включение трансляции звукового сообщения возможно как в автоматическом режиме при срабатывании пожарных извещателей, так и в ручном режиме при местном пуске Питание – 9-15 В Количество каналов оповещения – 2 параллельных Выход по 11 Вт на каждый канал Сопротивление нагрузки на канал – не менее 2 Ом Количество речевых сообщений – 1 Продолжительность речевого сообщения – 32 сек Настройка количества повторов сообщения и задержки на включение Оповещение о пожаре Адресный модуль речевого оповещения МРО-2
Адресный модуль управления пожаротушением МПТ-1 предназначен для организации локальных систем порошкового и газового пожаротушения. Питание – 10-28 В Каждый релейный выход имеет: - Напряжение – напряжение питания - Ток запуска – до 2 А - Ток контроля – 2 мА Порошковое/газовое пожаротушение Адресный модуль управления пожаротушением МПТ-1 Автоматический и локальный запуск пожаротушения 5 выходов с контролем целостности линии на обрыв и КЗ Настраиваемая логика и режим работы выходов Светозвуковая индикация запуска пожаротушения Контроль состояния дверей и окон в помещении Контроль за состоянием огнетушащего вещества: датчики массы и давления Отключение и включение режима автоматики Подключение дополнительных модулей МПТ
Розничная стоимость оборудования не превышает 5 тыс. рублей МС-3, МС-4 ИП 212-64 Принцип действия Состав системы ИП 212-64 Помещение 1 ОПОП 1-8 ОПОП 1-8 ОПОП 1-8 РУБЕЖ-2АМ РУБЕЖ-БИ ИПР 513-10 ОПОП 2-35 СТОП МПТ-1 RS-485 Буран-8В Гарант-12 Альтоника, Навигард, ОКО Адресный шлейф Тунгус-9 Порошковое/газовое пожаротушение RS-485 Пример организации адресной системы пожаротушения Рубеж
Адресный модуль дымоудаления МДУ-1 предназначен для управления 3 типами приводов клапанов дымоудаления или огнезащиты: - с возвратной пружиной - реверсивным - электромагнитным Автоматический и ручной перевод клапана в положение «защита» и «норма» Контроль положения заслонки по концевым выключателям Контроль целостности линий до привода, концевых выключателей и кнопок управления Настройка времени вкл / выкл клапана и задержки на включение Количество управляемых клапанов - 1 Питание, в зависимости от исполнения: - от АЛС (исполнение 1) - от источника 24 В (исполнение 2) - от сети 220 В (исполнение 3) Ток контроля линий – 1,5 мА Длина линии до кнопок управления – 30 м Дымоудаление и огнезащита Адресный модуль дымоудаления МДУ-1 МДУ-1 исп.1 – привод на 24 В или 220 В МДУ-1 исп.2 – привод на 24 В МДУ-1 исп.3 – привод на 220 В

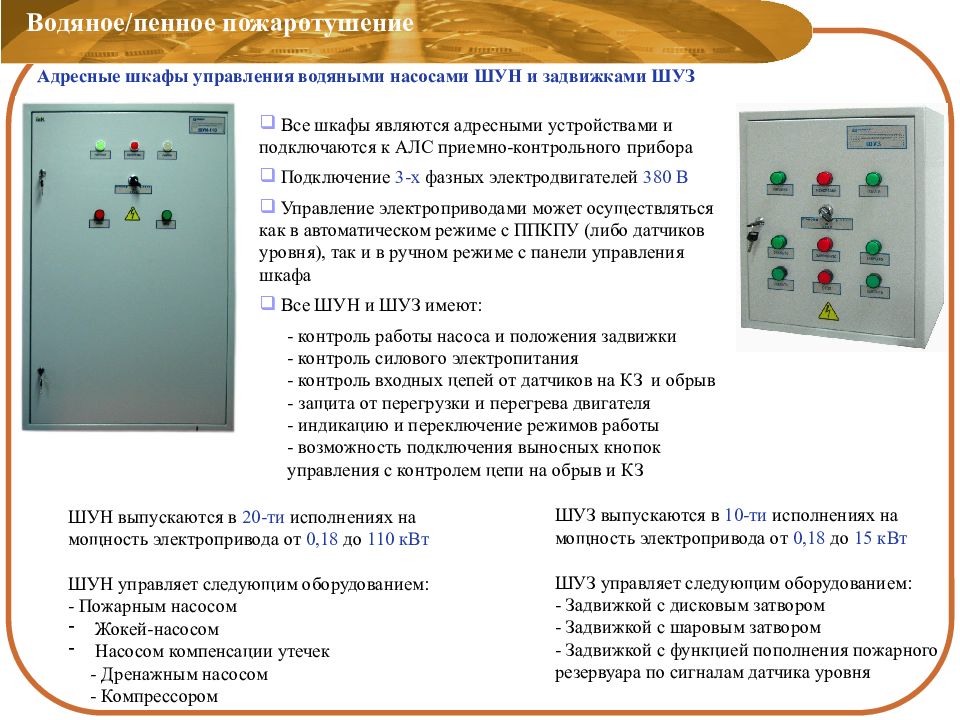

Все шкафы являются адресными устройствами и подключаются к АЛС приемно-контрольного прибора Подключение 3-х фазных электродвигателей 380 В Управление электроприводами может осуществляться как в автоматическом режиме с ППКПУ (либо датчиков уровня), так и в ручном режиме с панели управления шкафа Все ШУН и ШУЗ имеют: - контроль работы насоса и положения задвижки - контроль силового электропитания - контроль входных цепей от датчиков на КЗ и обрыв - защита от перегрузки и перегрева двигателя - индикацию и переключение режимов работы - возможность подключения выносных кнопок управления с контролем цепи на обрыв и КЗ ШУН выпускаются в 20-ти исполнениях на мощность электропривода от 0,18 до 110 кВт ШУН управляет следующим оборудованием: - Пожарным насосом Жокей-насосом Насосом компенсации утечек - Дренажным насосом - Компрессором Водяное/пенное пожаротушение Адресные шкафы управления водяными насосами ШУН и задвижками ШУЗ ШУЗ выпускаются в 10-ти исполнениях на мощность электропривода от 0,18 до 15 кВт ШУЗ управляет следующим оборудованием: - Задвижкой с дисковым затвором - Задвижкой с шаровым затвором - Задвижкой с функцией пополнения пожарного резервуара по сигналам датчика уровня
ДН Дренаж стоп пуск Авар. Пневмобак ЖН ОПН РПН ЭКМ RS-R RS-485 РЕЛЕЙНЫЕ ВЫХОДЫ Пожарный водопровод Питающий водопровод Состав системы ПО FireSec Принцип действия АВАРИЯ ОПН 4 кВт 4 кВт 15 кВт 15 кВт Водяное/пенное пожаротушение Построение системы управления насосной станцией спринклерного пожаротушения

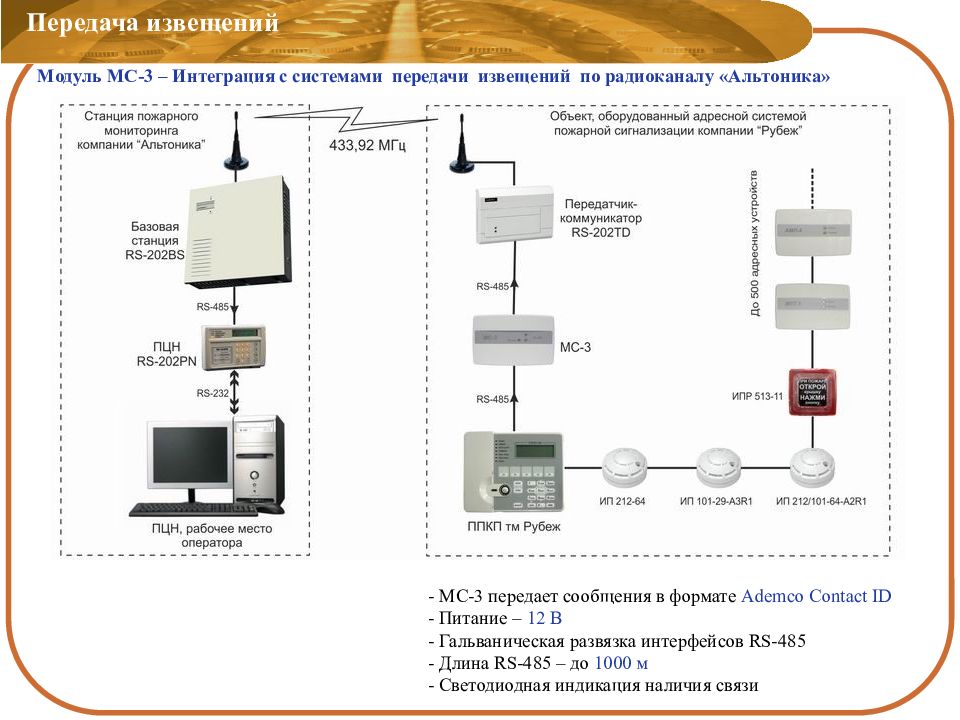

Передача извещений Модуль МС-3 – Интеграция с системами передачи извещений по радиоканалу « Альтоника » - МС-3 передает сообщения в формате Ademco Contact ID - Питание – 12 В - Гальваническая развязка интерфейсов RS- 485 - Длина RS-485 – до 1000 м - Светодиодная индикация наличия связи
Передача извещений Модуль МС-4 – Интеграция с системами передачи извещений по GSM каналу « Навигард » - МС-4 передает сообщения в формате Ademco Contact ID - Питание – 12 В - Гальваническая развязка интерфейсов RS- 485 - Длина RS-485 – до 1000 м - Светодиодная индикация наличия связи
Передача извещений Модуль УОО-ТЛ – Интеграция с системами передачи извещений по телефонной линии Модуль УОО-ТЛ (телефонный информатор) предназначен для передачи на мониторинговые станции извещений в формате ADEMCO Contact ID посредством телефонных линий Передача извещений на 4 независимых телефонных номера Периодическая посылка тестового сообщения «исправен» по телефонной линии Контроль исправности телефонной линии Светодиодная индикация наличия связи Питание – 9-12 В Работа в сетях с напряжением от 20 до 60 В Количество символов в телефонном номере – до 21 Количество попыток дозвона – от 1 до 8 Длина RS-485 – до 1000 м USB -разъем для подключения ПК и конфигурирования
Используя оборудование тм РУБЕЖ, Вы можете построить адресные системы практически любой сложности для любых объектов. Номенклатура адресного оборудования компании РУБЕЖ позволяет увязывать в единую систему пожарную сигнализацию, охранную сигнализацию, оповещение о пожаре, дымоудаление, газовое, порошковое, водяное и пенное пожаротушение. Компания РУБЕЖ Рубеж-2АМ Рубеж-4А Рубеж-2ОП ППКПУ «Водолей» 2 АЛС 500 устройств 4 АЛС 500 устройств 2 АЛС 500 устройств 2 АЛС 500 устройств LAN МС-1 USB RS-485 Оповещение о пожаре Порошковое/газовое пожаротушение дымоудаление Водяное пожаротушение Пожарная сигнализация 2,4 ГГц Охранная сигнализация АРМ ПО FireSec Сервер ПО FireSec АРМ ПО FireSec
Система менеджмента качества Компании сертифицирована по международным стандартам ISO 9001:2008 Ряд изделий сертифицирован для продажи на европейских рынках и имеет сертификат EN-54 100% контроль комплектующих и сырья 100% контроль оборудования на выходе, а также на всех этапах производства Система обмена брака предусматривает бесплатную замену бракованного оборудования с оплатой Компанией транспортных затрат 100 % качество продукции торговой марки РУБЕЖ гарантировано Компания РУБЕЖ
