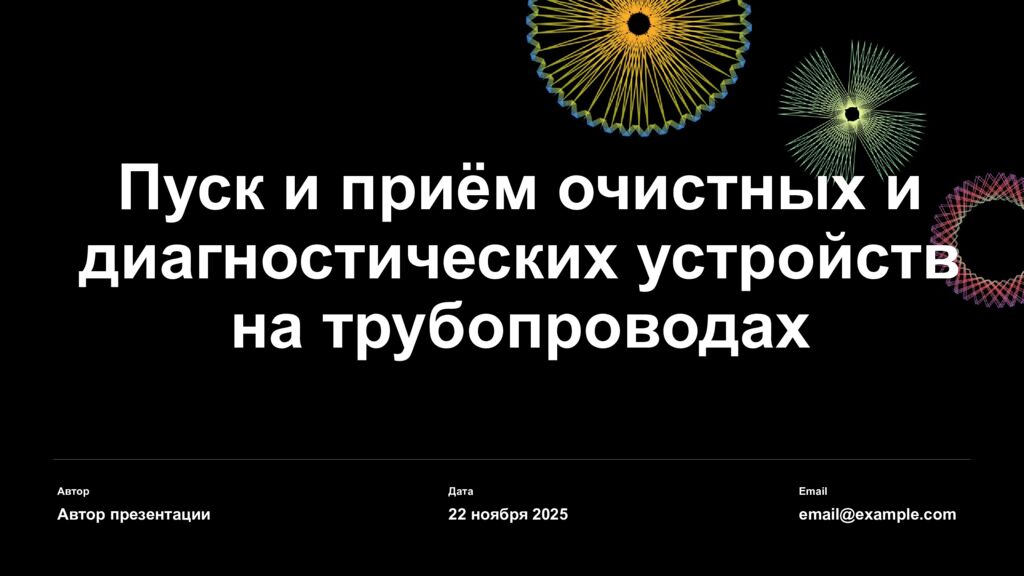

Пуск и приём очистных и диагностических устройств на трубопроводах Автор Автор презентации Дата 22 ноября 2025 Email email@example.com

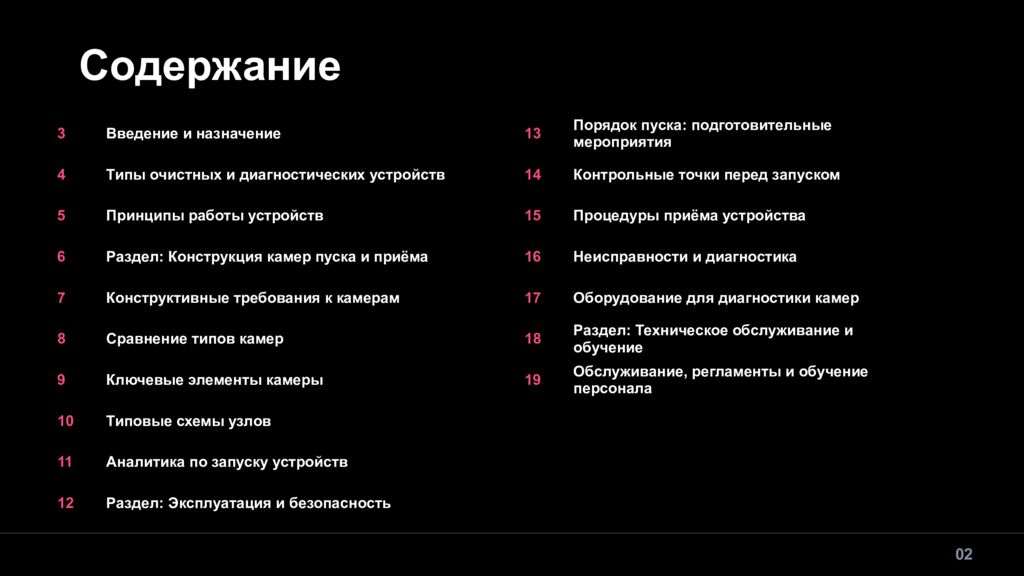

Содержание 3 Введение и назначение 4 Типы очистных и диагностических устройств 5 Принципы работы устройств 6 Раздел: Конструкция камер пуска и приёма 7 Конструктивные требования к камерам 8 Сравнение типов камер 9 Ключевые элементы камеры 10 Типовые схемы узлов 11 Аналитика по запуску устройств 12 Раздел: Эксплуатация и безопасность 13 Порядок пуска: подготовительные мероприятия 14 Контрольные точки перед запуском 15 Процедуры приёма устройства 16 Неисправности и диагностика 17 Оборудование для диагностики камер 18 Раздел: Техническое обслуживание и обучение 19 Обслуживание, регламенты и обучение персонала 02

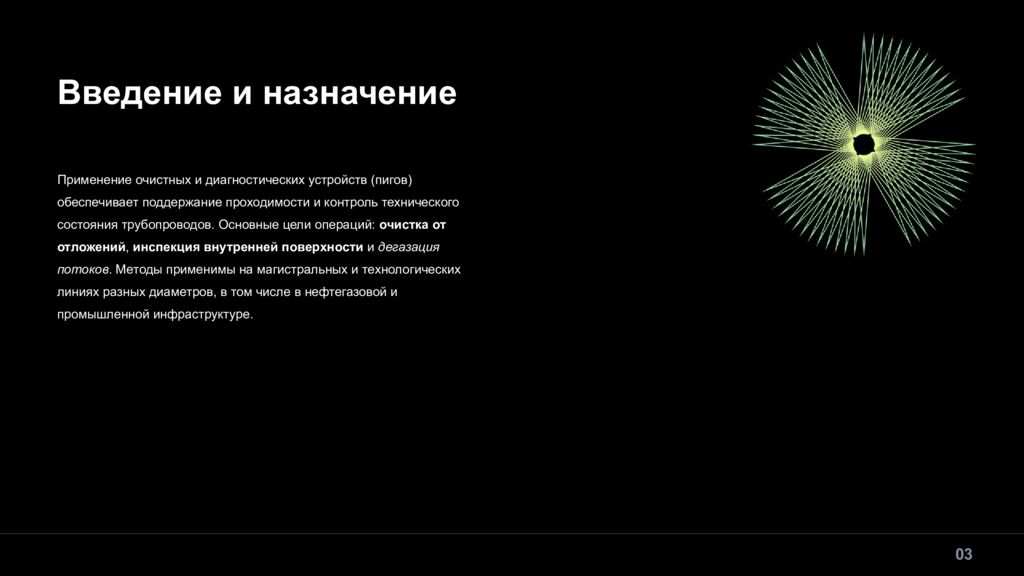

Введение и назначение Применение очистных и диагностических устройств (пигов) обеспечивает поддержание проходимости и контроль технического состояния трубопроводов. Основные цели операций: очистка от отложений, инспекция внутренней поверхности и дегазация потоков. Методы применимы на магистральных и технологических линиях разных диаметров, в том числе в нефтегазовой и промышленной инфраструктуре. 03

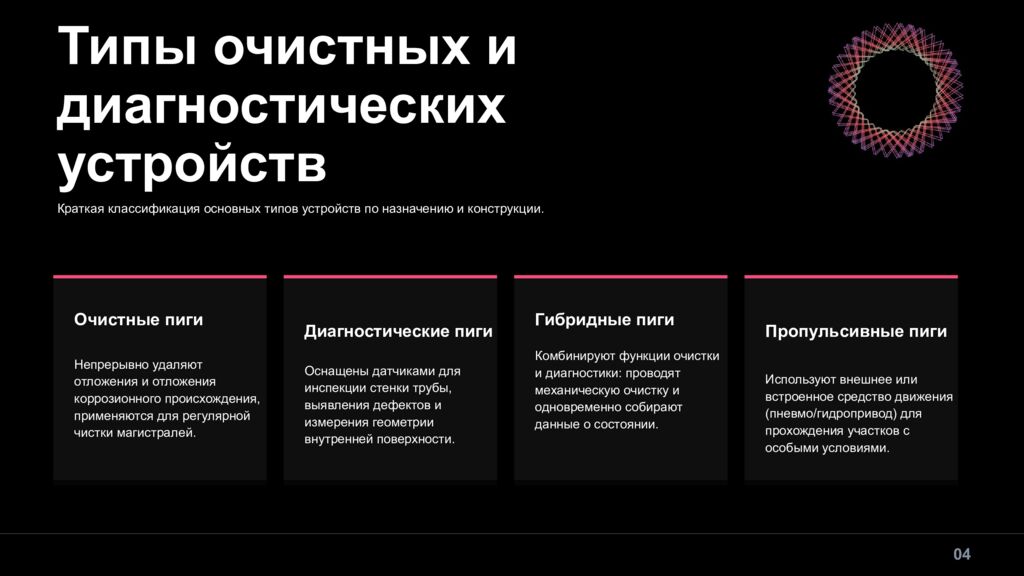

Типы очистных и диагностических устройств Краткая классификация основных типов устройств по назначению и конструкции. Очистные пиги Непрерывно удаляют отложения и отложения коррозионного происхождения, применяются для регулярной чистки магистралей. Диагностические пиги Оснащены датчиками для инспекции стенки трубы, выявления дефектов и измерения геометрии внутренней поверхности. Гибридные пиги Комбинируют функции очистки и диагностики: проводят механическую очистку и одновременно собирают данные о состоянии. Пропульсивные пиги Используют внешнее или встроенное средство движения (пневмо/гидропривод) для прохождения участков с особыми условиями. 04

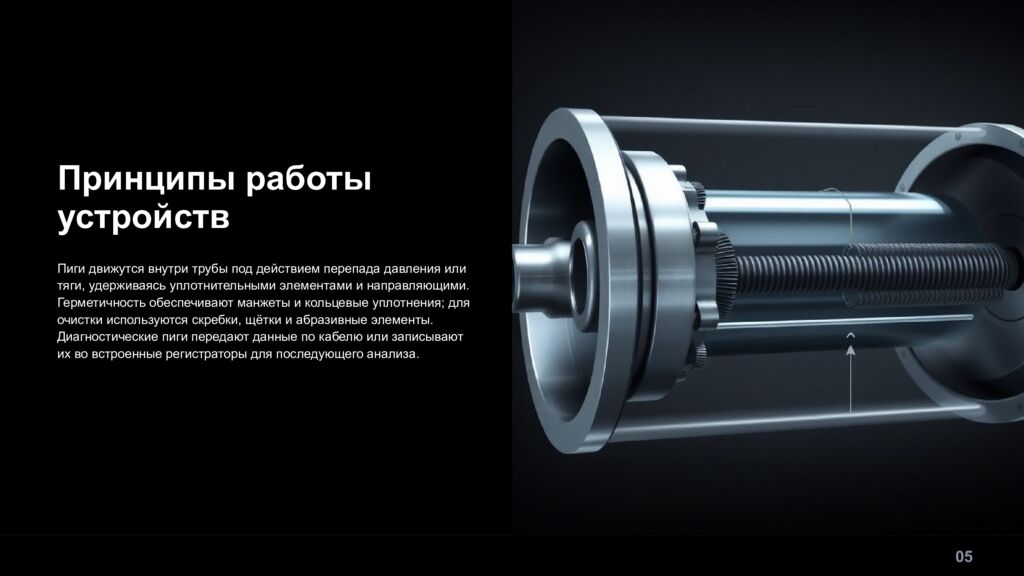

Принципы работы устройств Пиги движутся внутри трубы под действием перепада давления или тяги, удерживаясь уплотнительными элементами и направляющими. Герметичность обеспечивают манжеты и кольцевые уплотнения; для очистки используются скребки, щётки и абразивные элементы. Диагностические пиги передают данные по кабелю или записывают их во встроенные регистраторы для последующего анализа. 05
Раздел: Конструкция камер пуска и приёма

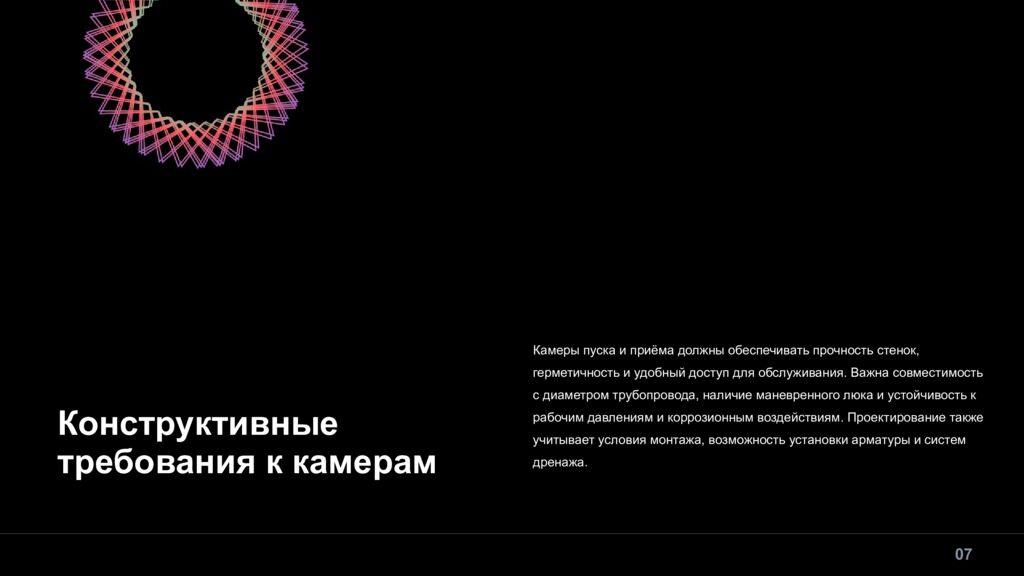

Конструктивные требования к камерам Камеры пуска и приёма должны обеспечивать прочность стенок, герметичность и удобный доступ для обслуживания. Важна совместимость с диаметром трубопровода, наличие маневренного люка и устойчивость к рабочим давлениям и коррозионным воздействиям. Проектирование также учитывает условия монтажа, возможность установки арматуры и систем дренажа. 07

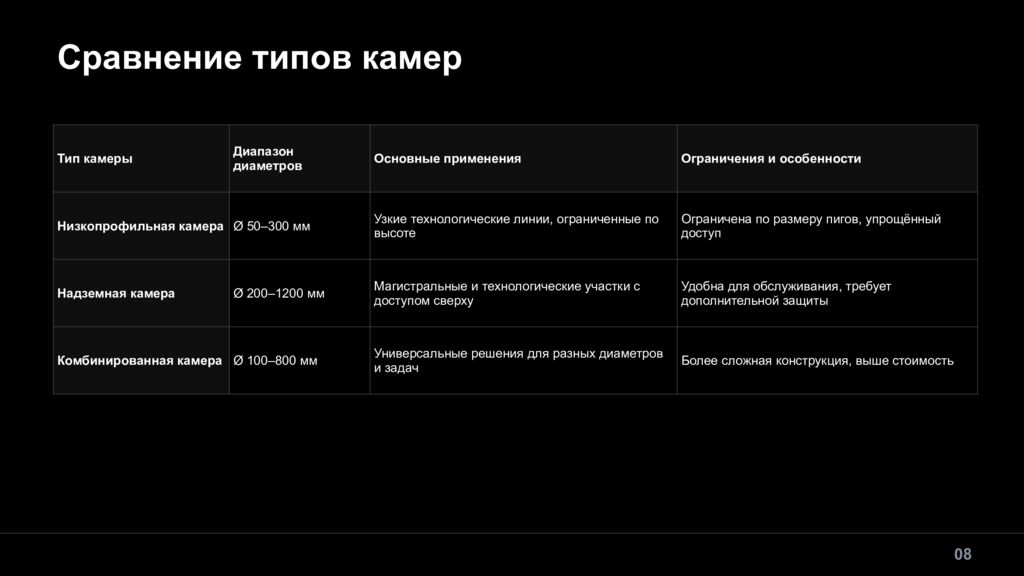

Сравнение типов камер Тип камеры Диапазон диаметров Основные применения Ограничения и особенности Низкопрофильная камера Ø 50–300 мм Узкие технологические линии, ограниченные по высоте Ограничена по размеру пигов, упрощённый доступ Надземная камера Ø 200–1200 мм Магистральные и технологические участки с доступом сверху Удобна для обслуживания, требует дополнительной защиты Комбинированная камера Ø 100–800 мм Универсальные решения для разных диаметров и задач Более сложная конструкция, выше стоимость 08

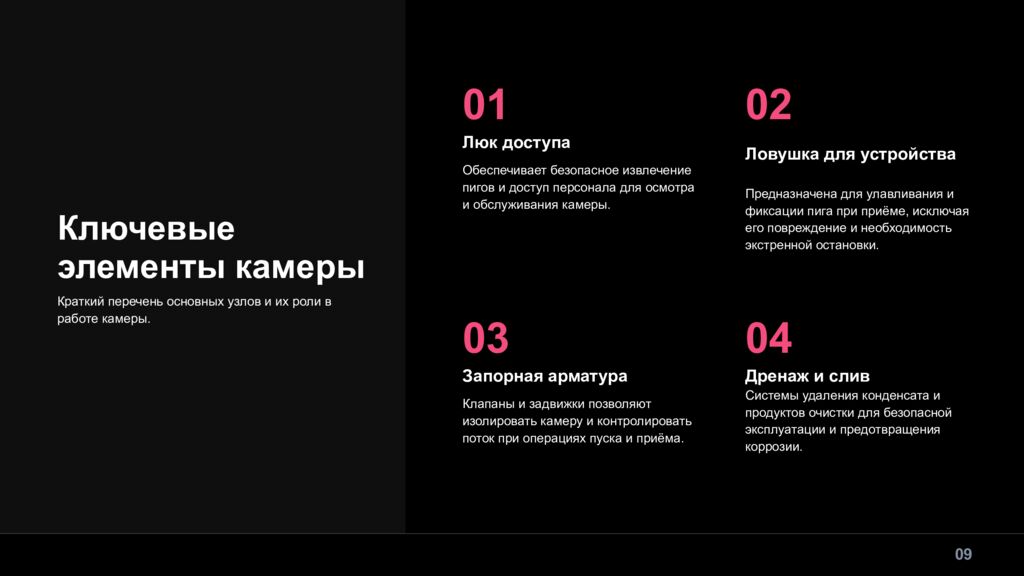

Ключевые элементы камеры Краткий перечень основных узлов и их роли в работе камеры. 01 Люк доступа Обеспечивает безопасное извлечение пигов и доступ персонала для осмотра и обслуживания камеры. 02 Ловушка для устройства Предназначена для улавливания и фиксации пига при приёме, исключая его повреждение и необходимость экстренной остановки. 03 Запорная арматура Клапаны и задвижки позволяют изолировать камеру и контролировать поток при операциях пуска и приёма. 04 Дренаж и слив Системы удаления конденсата и продуктов очистки для безопасной эксплуатации и предотвращения коррозии. 09

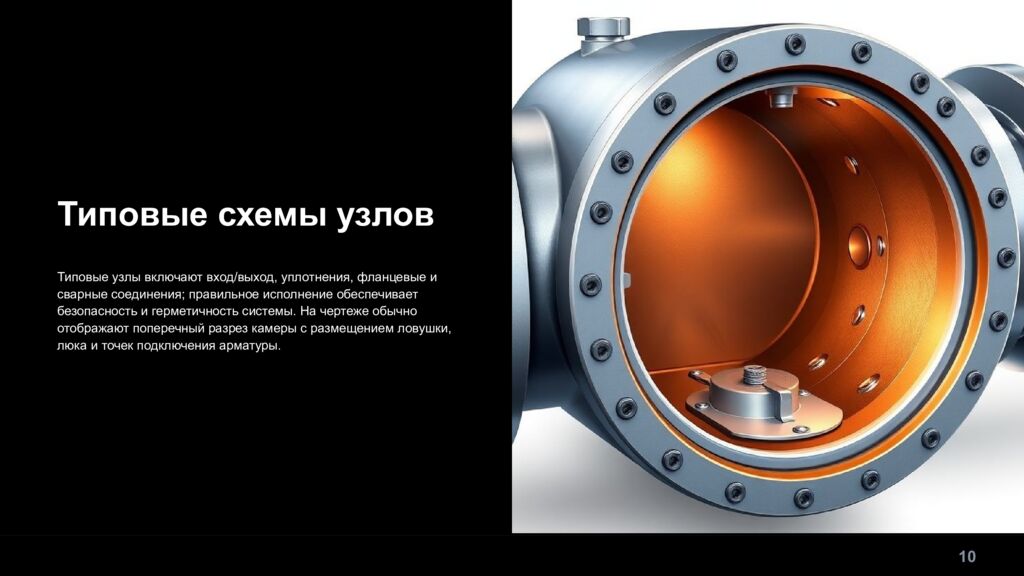

Типовые схемы узлов Типовые узлы включают вход/выход, уплотнения, фланцевые и сварные соединения; правильное исполнение обеспечивает безопасность и герметичность системы. На чертеже обычно отображают поперечный разрез камеры с размещением ловушки, люка и точек подключения арматуры. 10

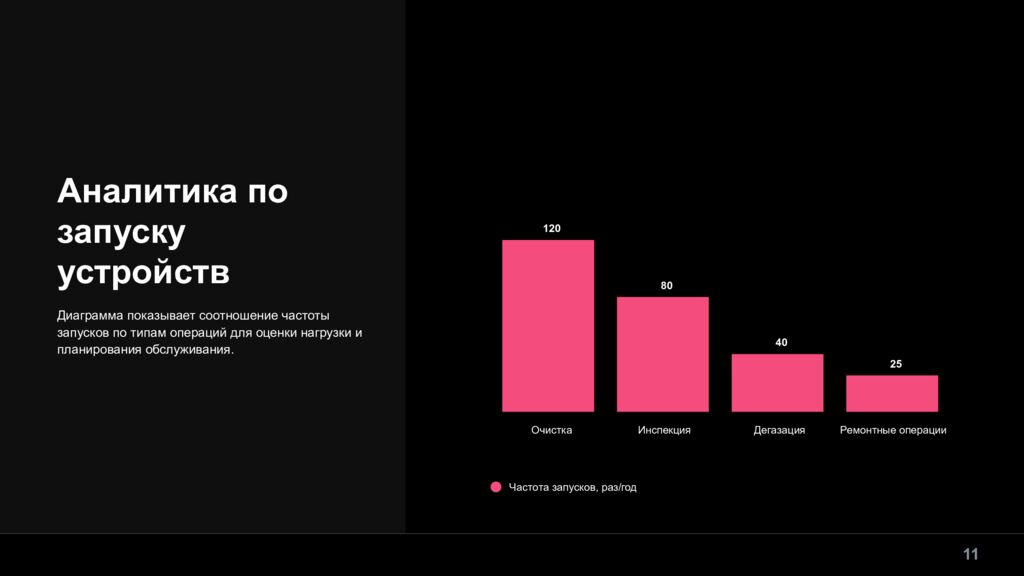

Аналитика по запуску устройств Диаграмма показывает соотношение частоты запусков по типам операций для оценки нагрузки и планирования обслуживания. Очистка Инспекция Дегазация Ремонтные операции 120 80 40 25 Частота запусков, раз/год 11

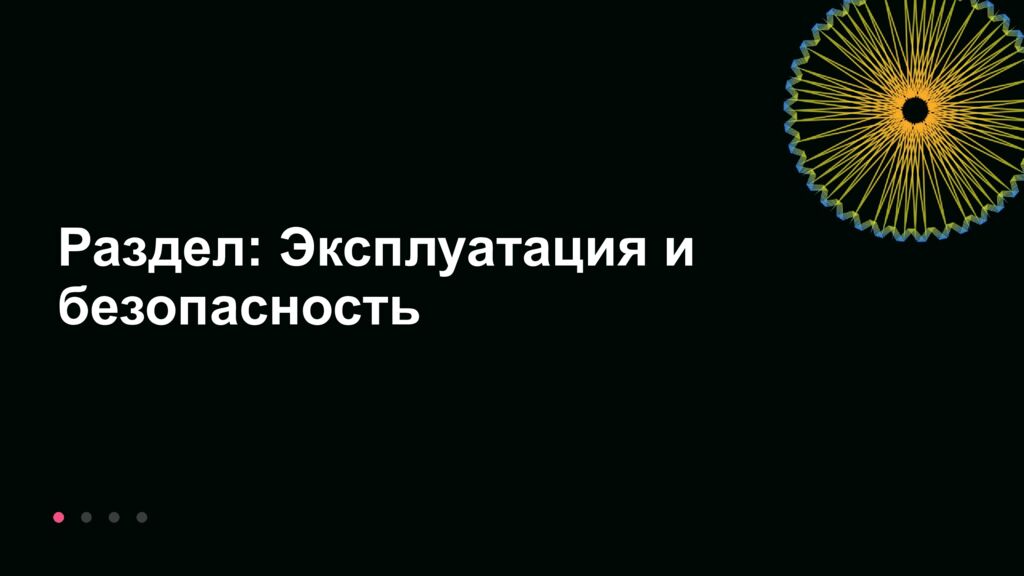

Раздел: Эксплуатация и безопасность
Порядок пуска: подготовительные мероприятия Перед пуском выполняют проверку герметичности системы, контролируют рабочее давление и температуру, изолируют ответвления и проверяют работоспособность запорной арматуры. Обязательно оповещение персонала и подтверждение готовности всех ответственных лиц. Также проверяются дренажи, вентиляция и средства связи для экстренных ситуаций. 13

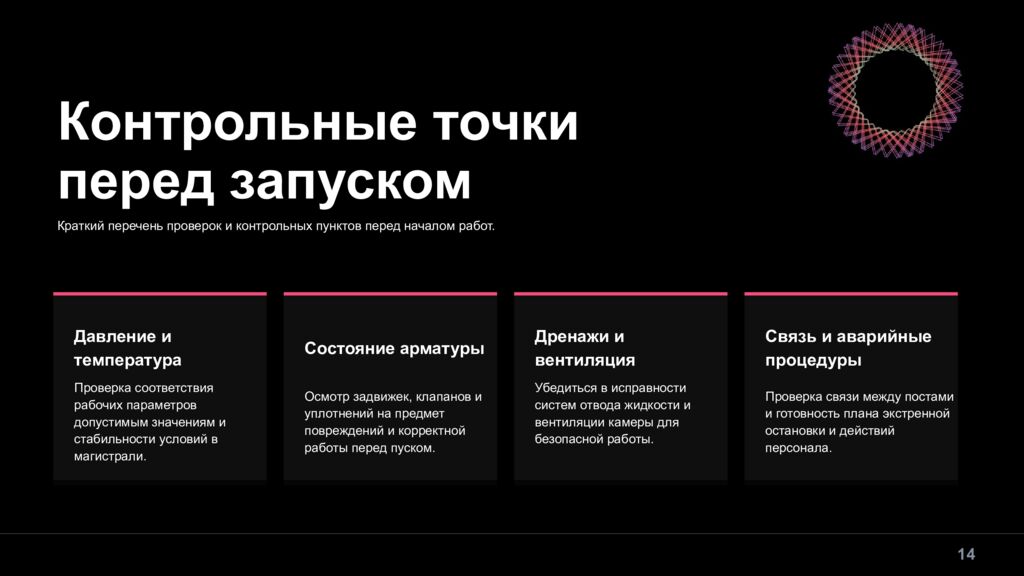

Контрольные точки перед запуском Краткий перечень проверок и контрольных пунктов перед началом работ. Давление и температура Проверка соответствия рабочих параметров допустимым значениям и стабильности условий в магистрали. Состояние арматуры Осмотр задвижек, клапанов и уплотнений на предмет повреждений и корректной работы перед пуском. Дренажи и вентиляция Убедиться в исправности систем отвода жидкости и вентиляции камеры для безопасной работы. Связь и аварийные процедуры Проверка связи между постами и готовность плана экстренной остановки и действий персонала. 14

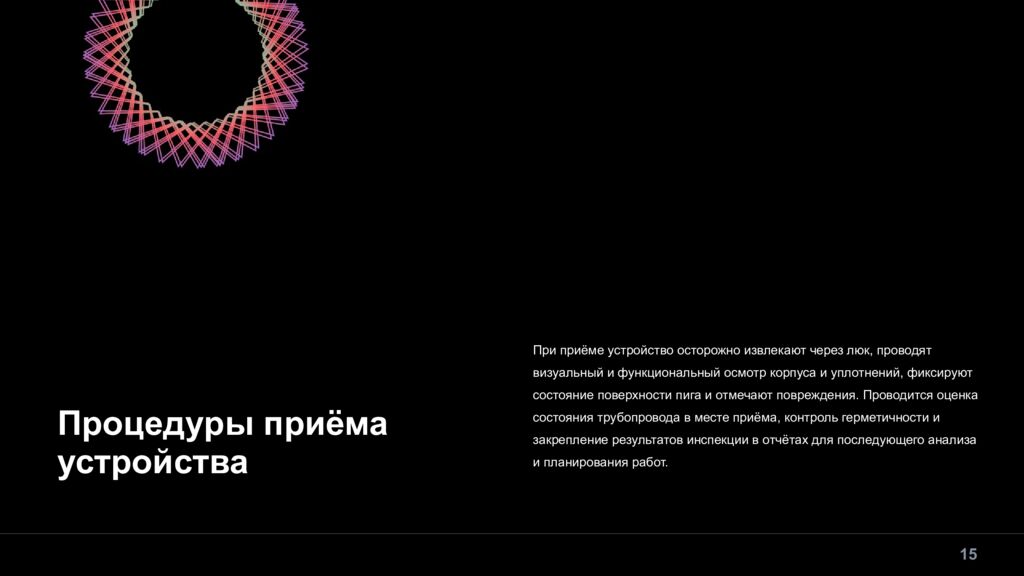

Процедуры приёма устройства При приёме устройство осторожно извлекают через люк, проводят визуальный и функциональный осмотр корпуса и уплотнений, фиксируют состояние поверхности пига и отмечают повреждения. Проводится оценка состояния трубопровода в месте приёма, контроль герметичности и закрепление результатов инспекции в отчётах для последующего анализа и планирования работ. 15

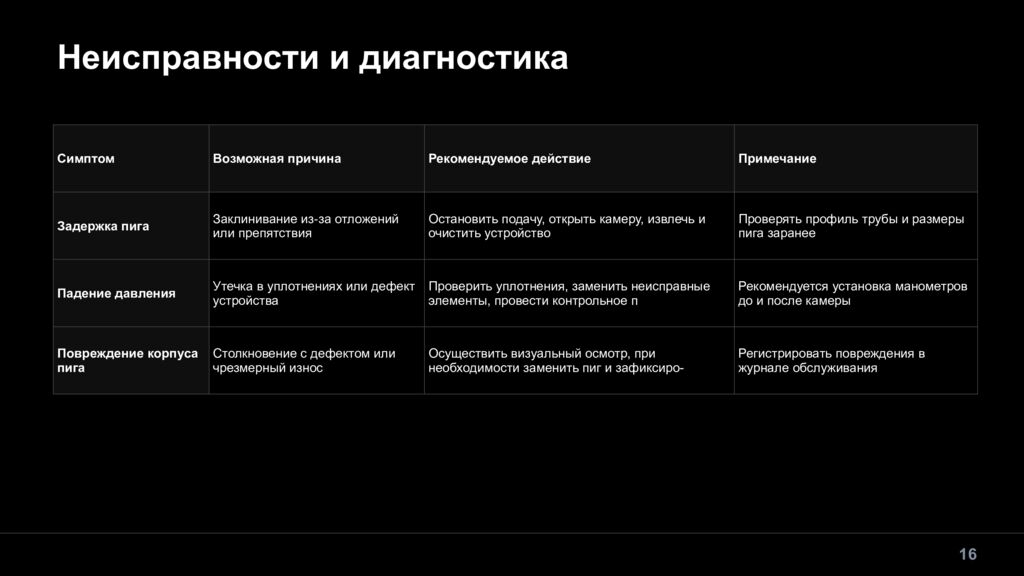

Неисправности и диагностика Симптом Возможная причина Рекомендуемое действие Примечание Задержка пига Заклинивание из‑за отложений или препятствия Остановить подачу, открыть камеру, извлечь и очистить устройство Проверять профиль трубы и размеры пига заранее Падение давления Утечка в уплотнениях или дефект устройства Проверить уплотнения, заменить неисправные элементы, провести контрольное п Рекомендуется установка манометров до и после камеры Повреждение корпуса пига Столкновение с дефектом или чрезмерный износ Осуществить визуальный осмотр, при необходимости заменить пиг и зафиксиро- Регистрировать повреждения в журнале обслуживания 16

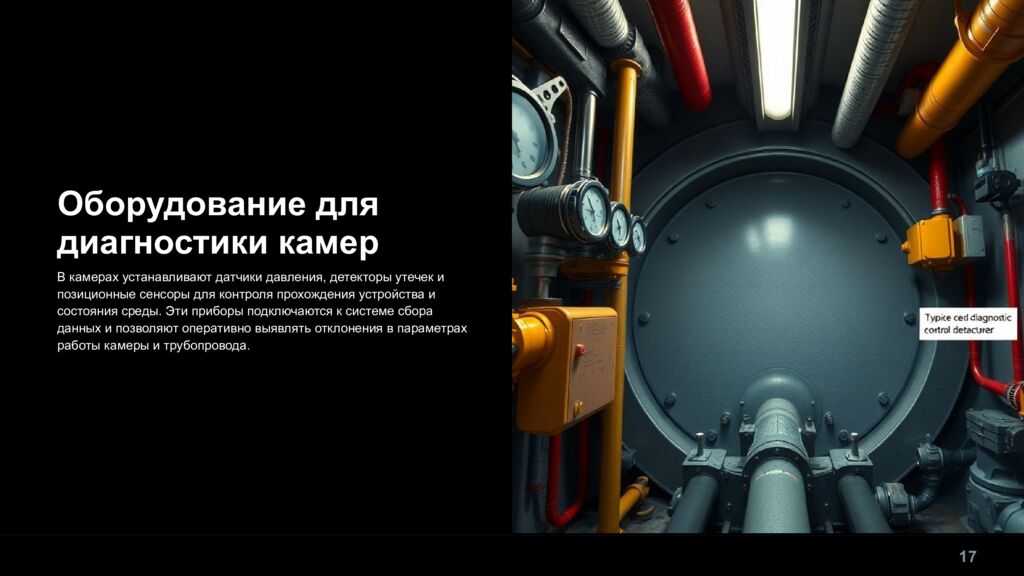

Оборудование для диагностики камер В камерах устанавливают датчики давления, детекторы утечек и позиционные сенсоры для контроля прохождения устройства и состояния среды. Эти приборы подключаются к системе сбора данных и позволяют оперативно выявлять отклонения в параметрах работы камеры и трубопровода. 17
Раздел: Техническое обслуживание и обучение
Обслуживание, регламенты и обучение персонала Рекомендуется периодичность осмотров и профилактических работ в зависимости от интенсивности эксплуатации и агрессивности среды. Персонал должен проходить регулярную подготовку по процедурам пуска/приёма, мерам безопасности и действиям при неисправностях. Важны ведение документации и журналов работ, а также плановые тренировки по аварийным сценариям. 19
Спасибо за внимание Автор Автор презентации Дата 22 ноября 2025 Email email@example.com
