Расчёт статически неопределимой рамы методом сил Пример 1
Постановка задачи Для заданной статически неопределимой рамы необходимо: 1. Раскрыть статическую неопределимость; 2. Построить эпюры внутренних усилий M, Q, N.

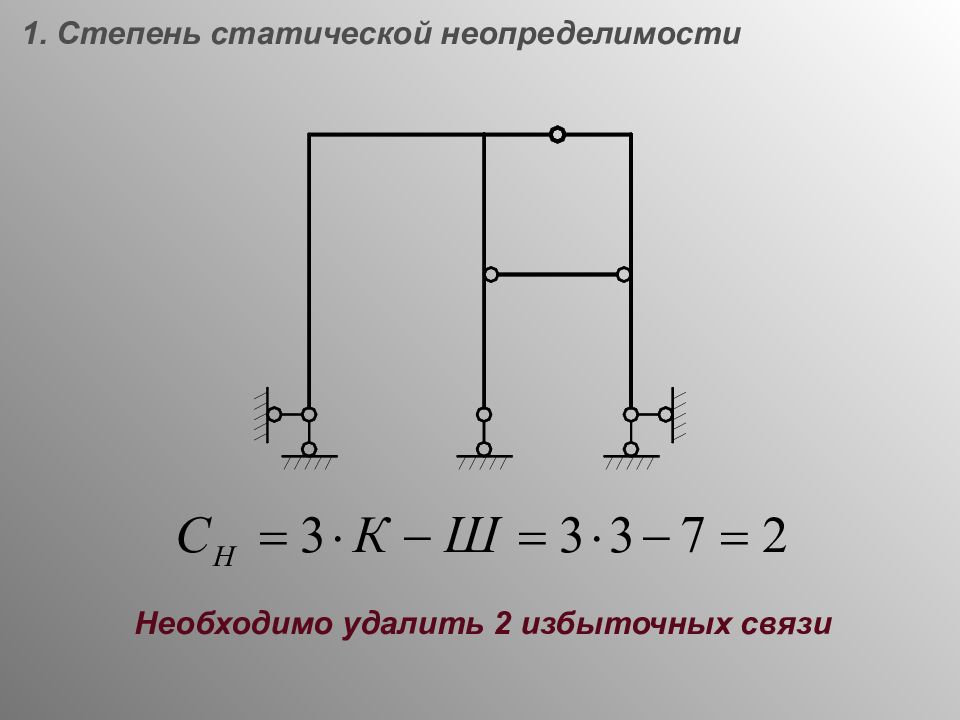

1. Степень статической неопределимости Необходимо удалить 2 избыточных связи
2. Выбор основной системы МИС ГИС
2. Выбор основной системы О.С.
3. Канонические уравнения

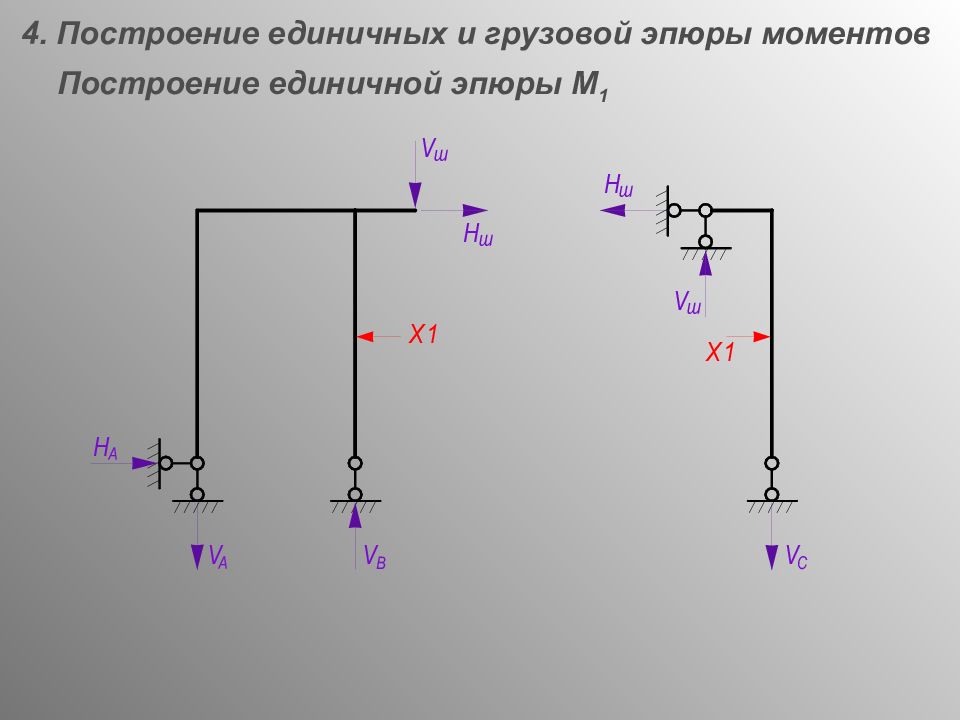

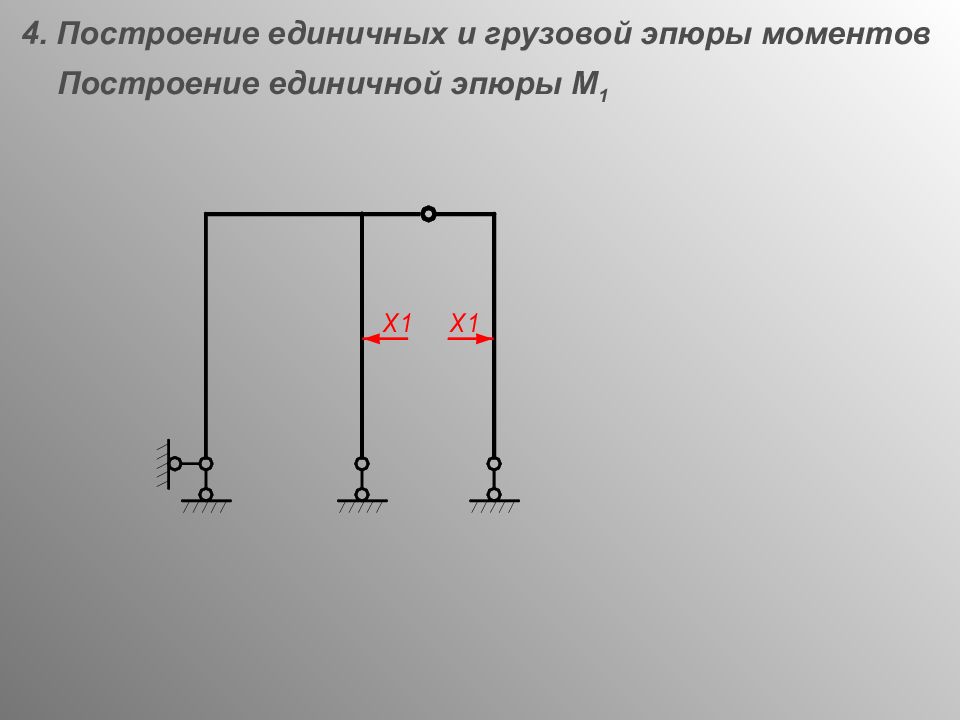

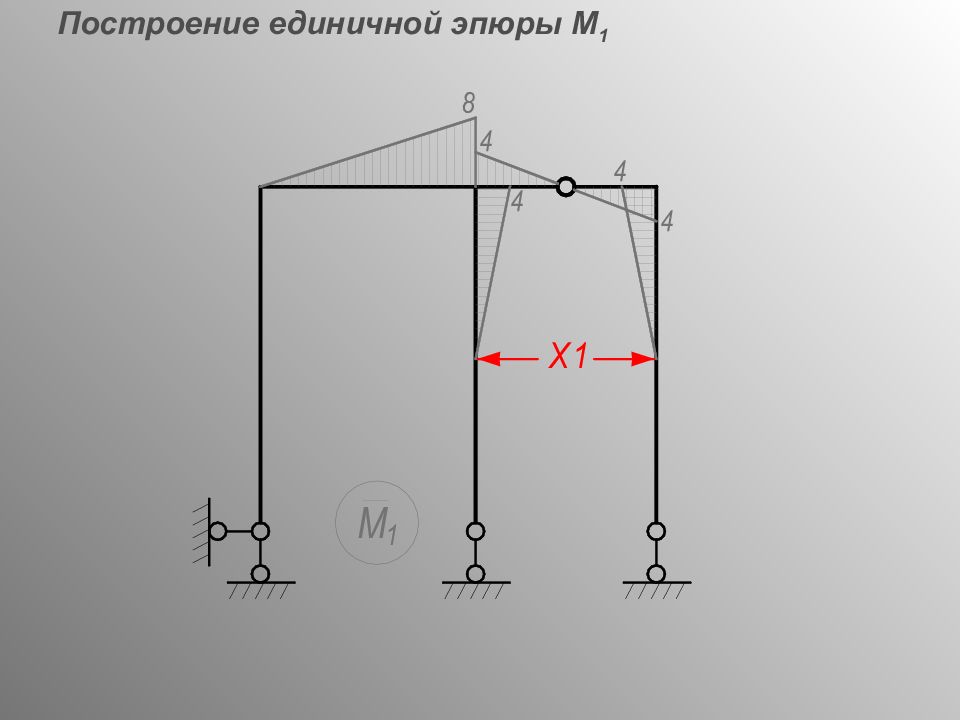

4. Построение единичных и грузовой эпюры моментов Построение единичной эпюры М 1
4. Построение единичных и грузовой эпюры моментов Построение единичной эпюры М 1

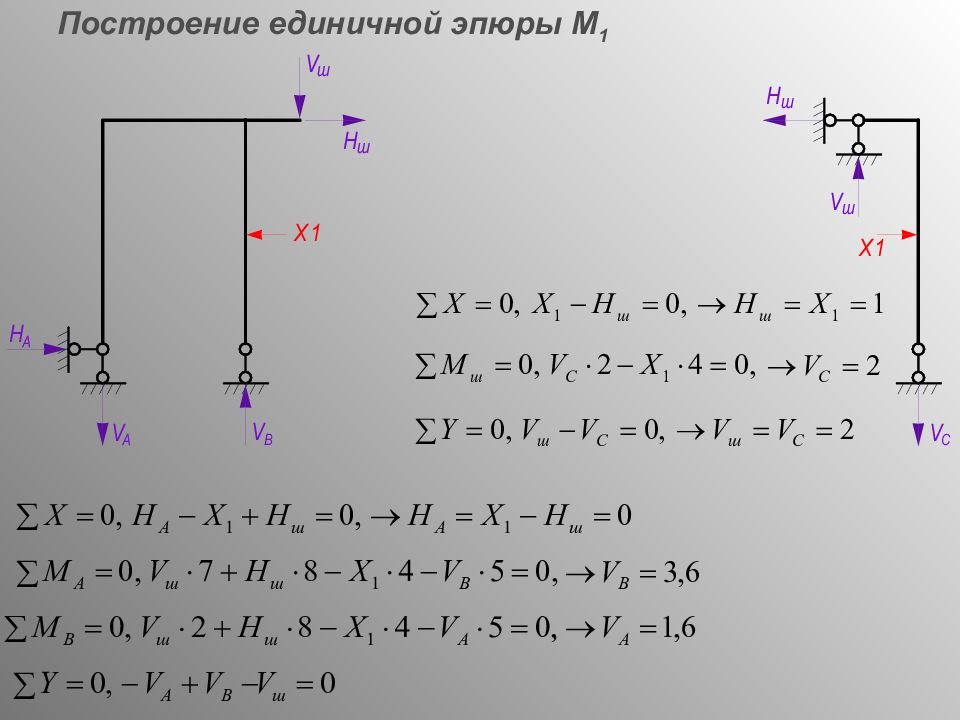

Построение единичной эпюры М 1
Построение единичной эпюры М 1

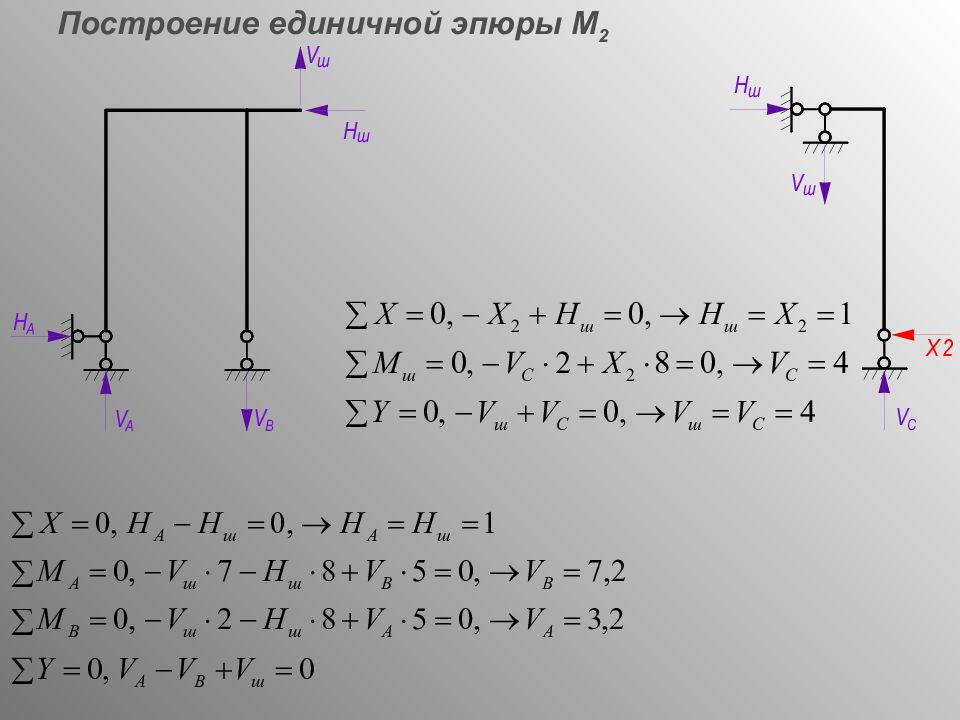

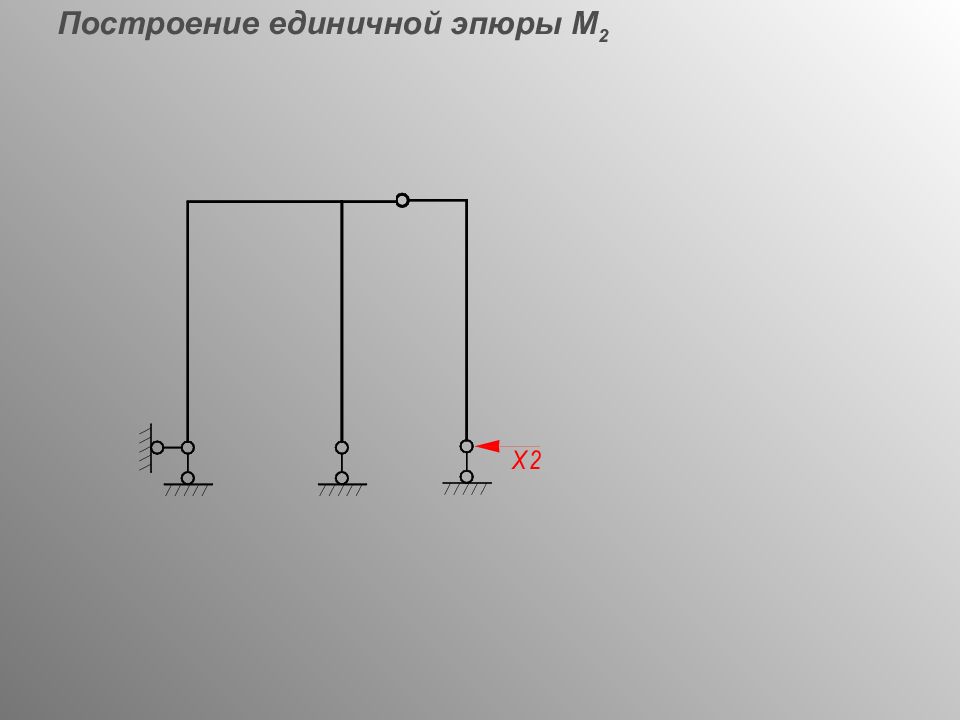

Построение единичной эпюры М 2
Построение единичной эпюры М 2
Построение единичной эпюры М 2
Построение единичной эпюры М 2

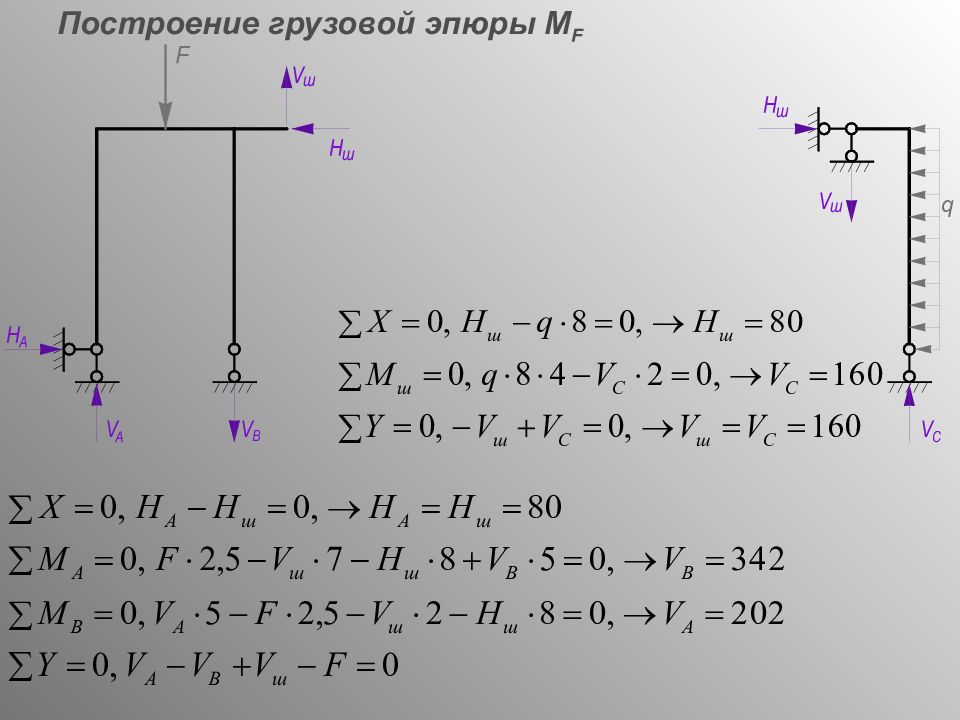

Построение грузовой эпюры М F
Построение грузовой эпюры М F
Построение грузовой эпюры М F
Построение грузовой эпюры М F

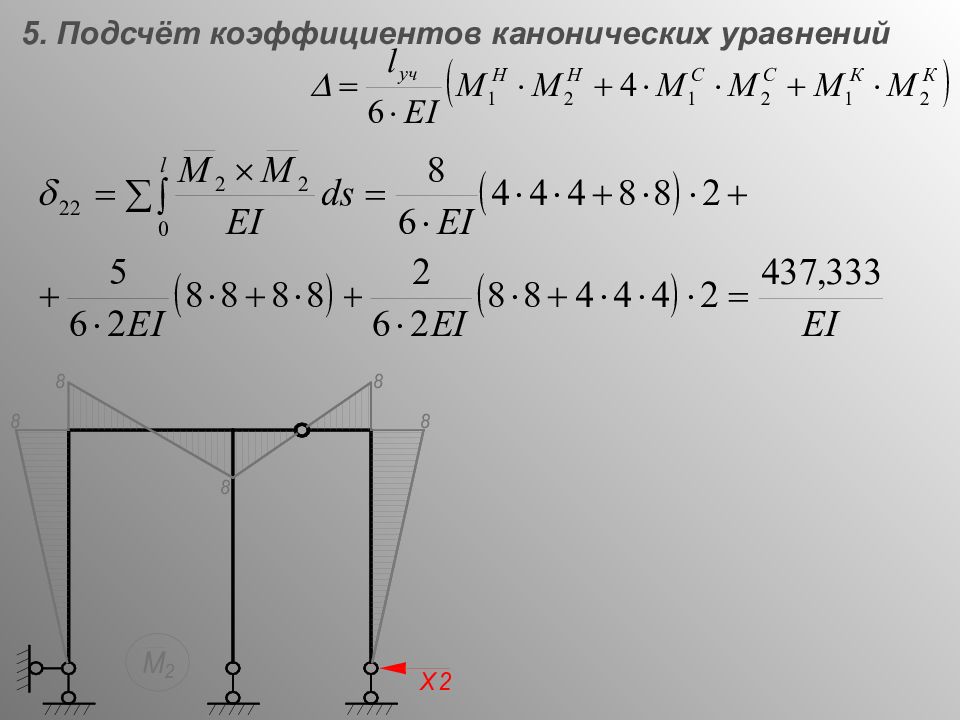

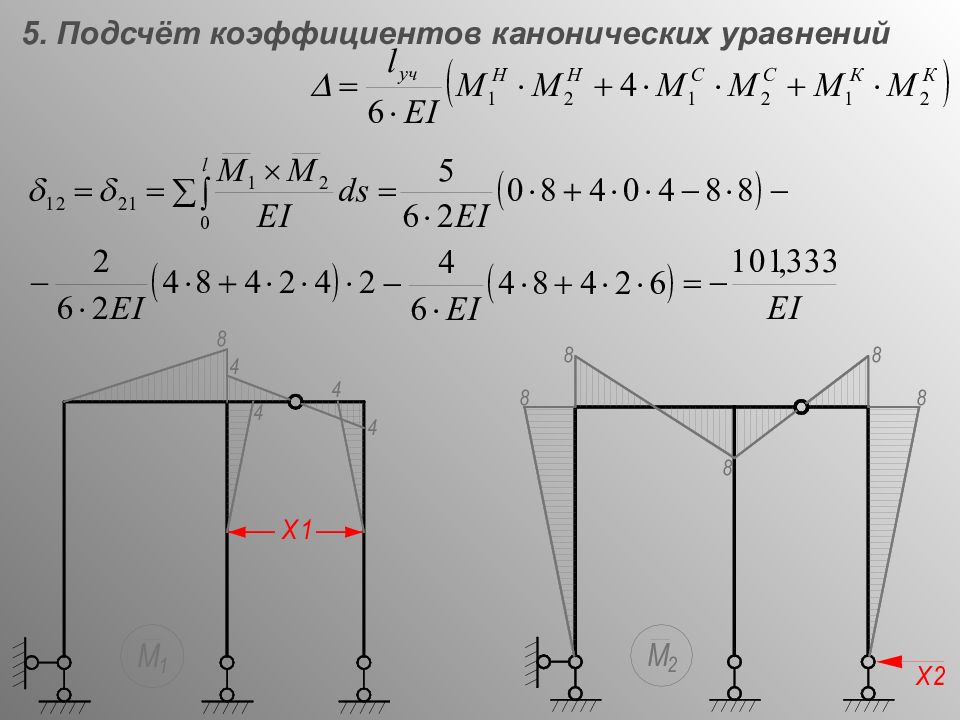

5. Подсчёт коэффициентов канонических уравнений
5. Подсчёт коэффициентов канонических уравнений
5. Подсчёт коэффициентов канонических уравнений
5. Подсчёт коэффициентов канонических уравнений
5. Подсчёт коэффициентов канонических уравнений

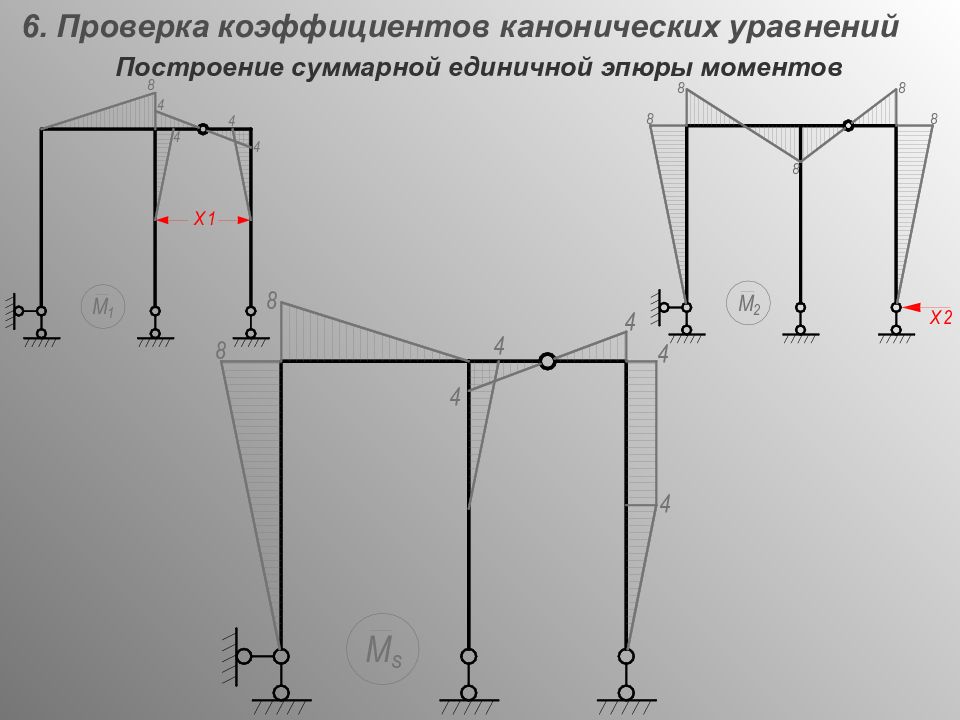

Построение суммарной единичной эпюры моментов 6. Проверка коэффициентов канонических уравнений
6. Проверка коэффициентов канонических уравнений 1) универсальная
6. Проверка коэффициентов канонических уравнений 1) универсальная Условие выполняется
6. Проверка коэффициентов канонических уравнений 2) Проверка грузовых коэффициентов
6. Проверка коэффициентов канонических уравнений 2) Проверка грузовых коэффициентов Условие выполняется

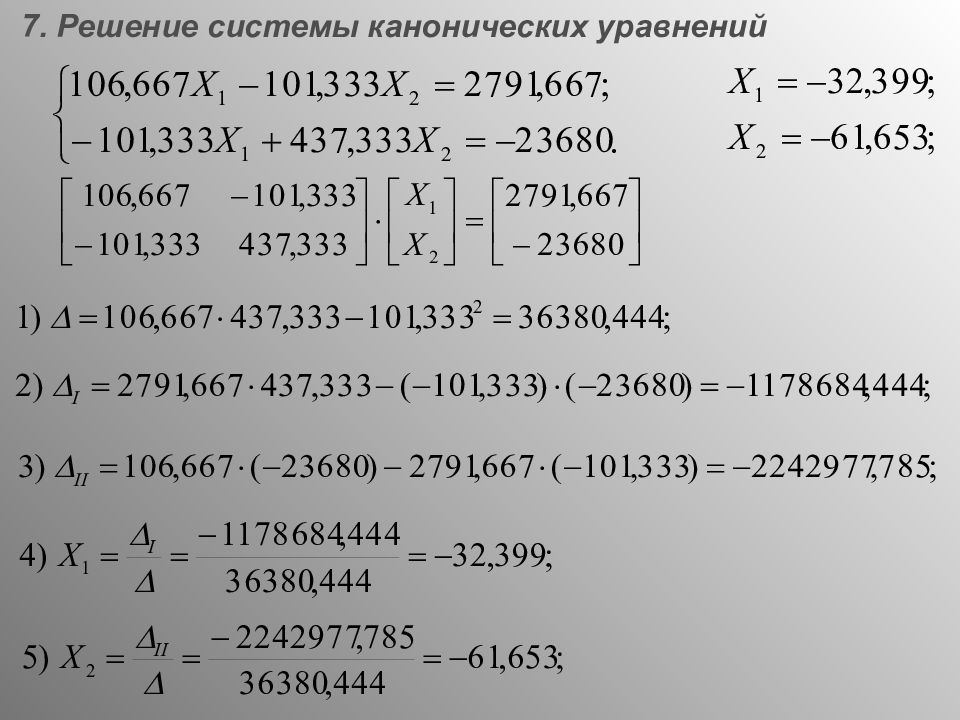

7. Решение системы канонических уравнений
7. Решение системы канонических уравнений

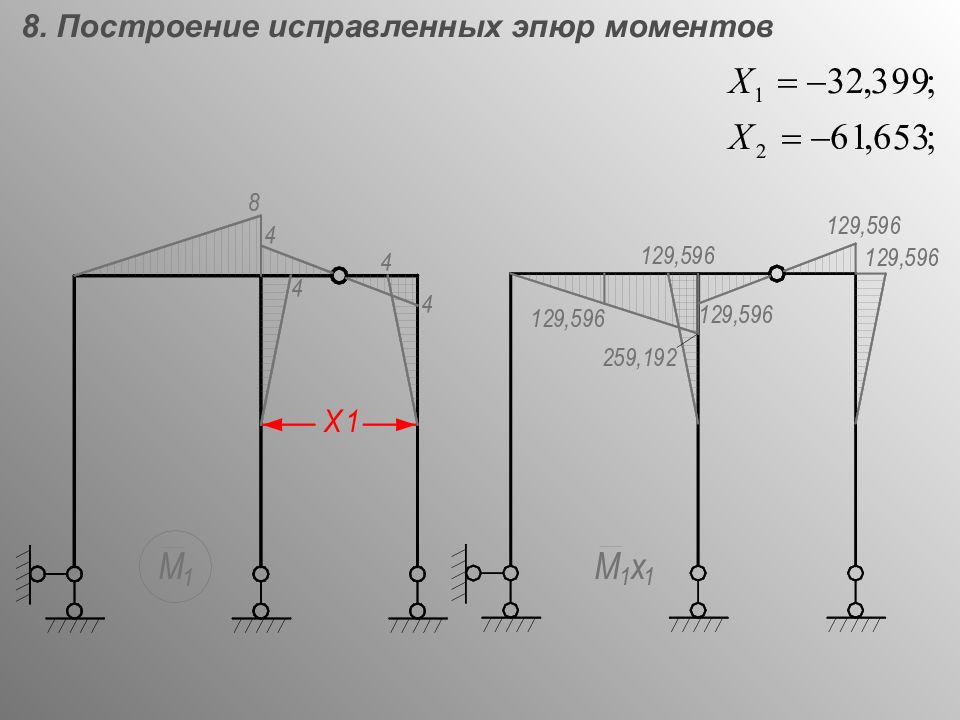

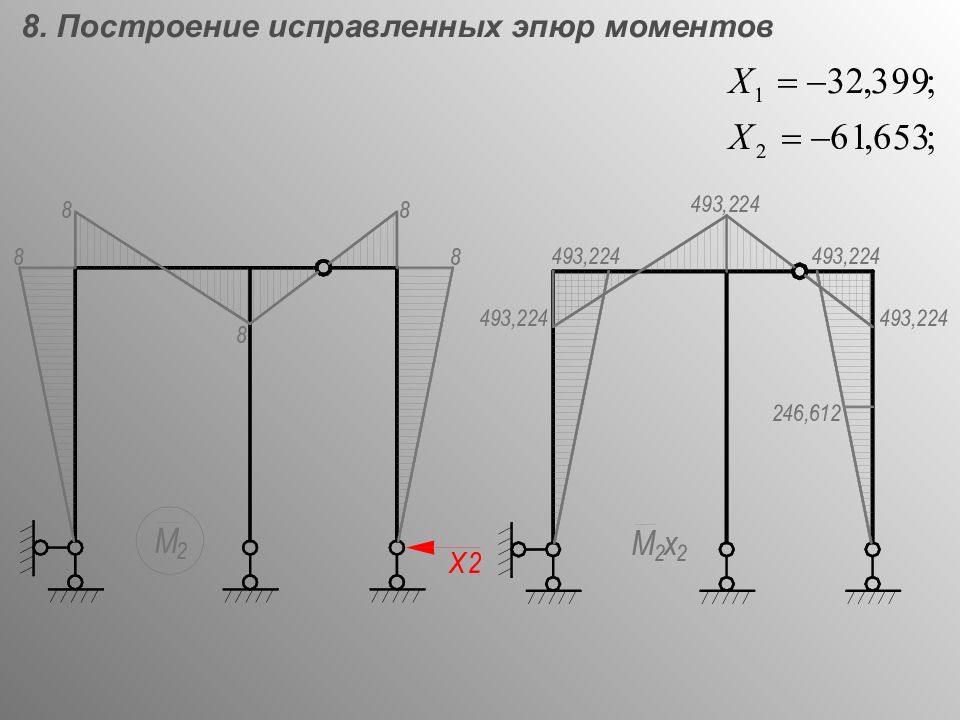

8. Построение исправленных эпюр моментов
8. Построение исправленных эпюр моментов
9. Построение окончательной эпюры моментов
9. Построение окончательной эпюры моментов

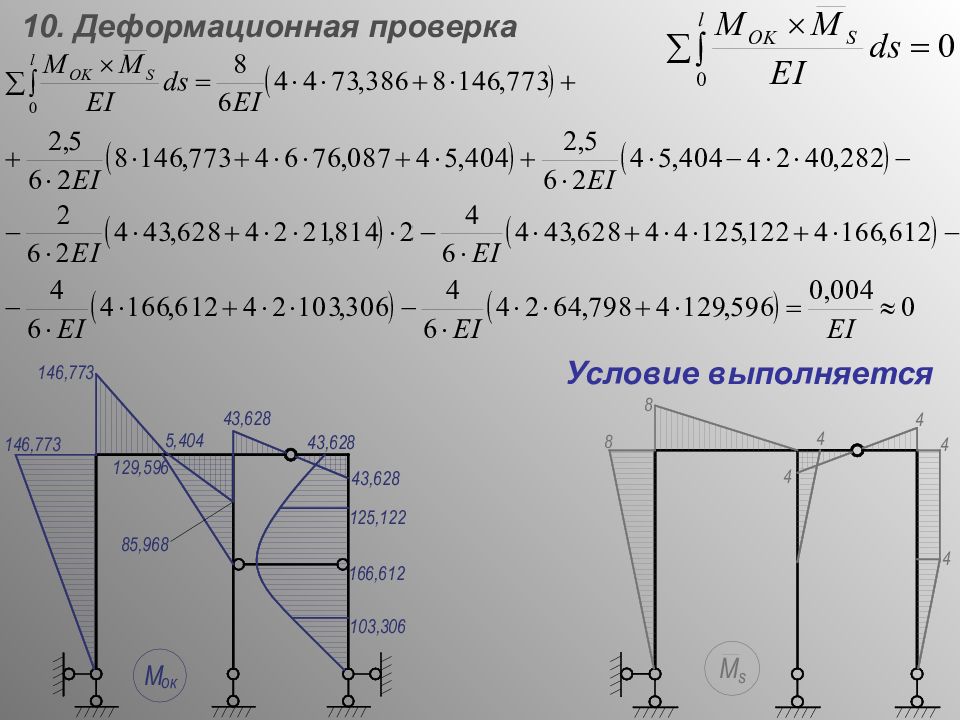

10. Деформационная проверка Условие выполняется

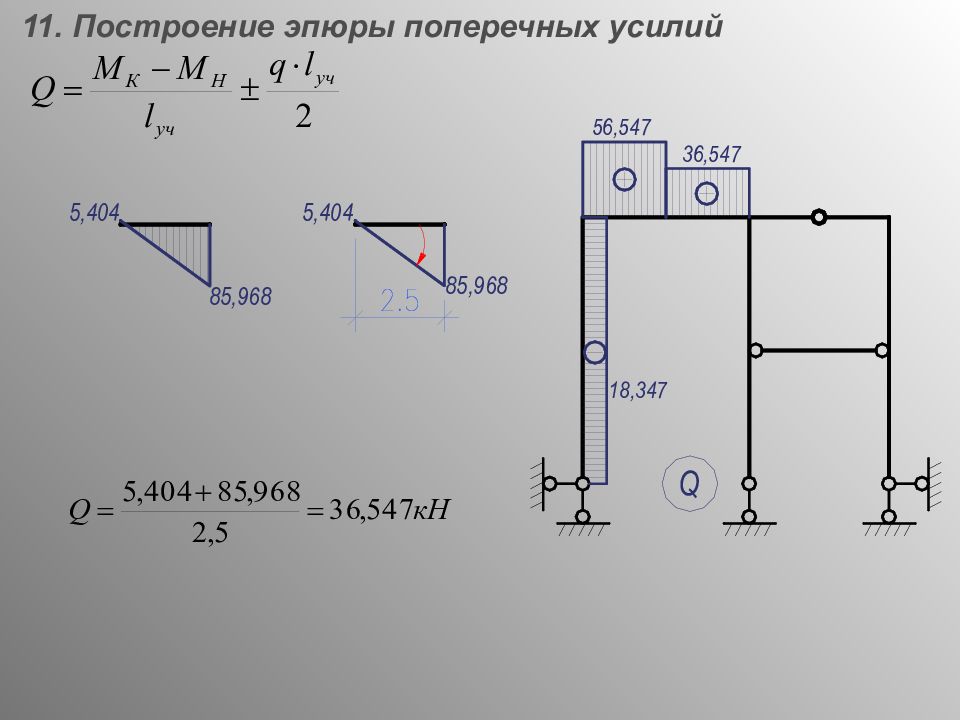

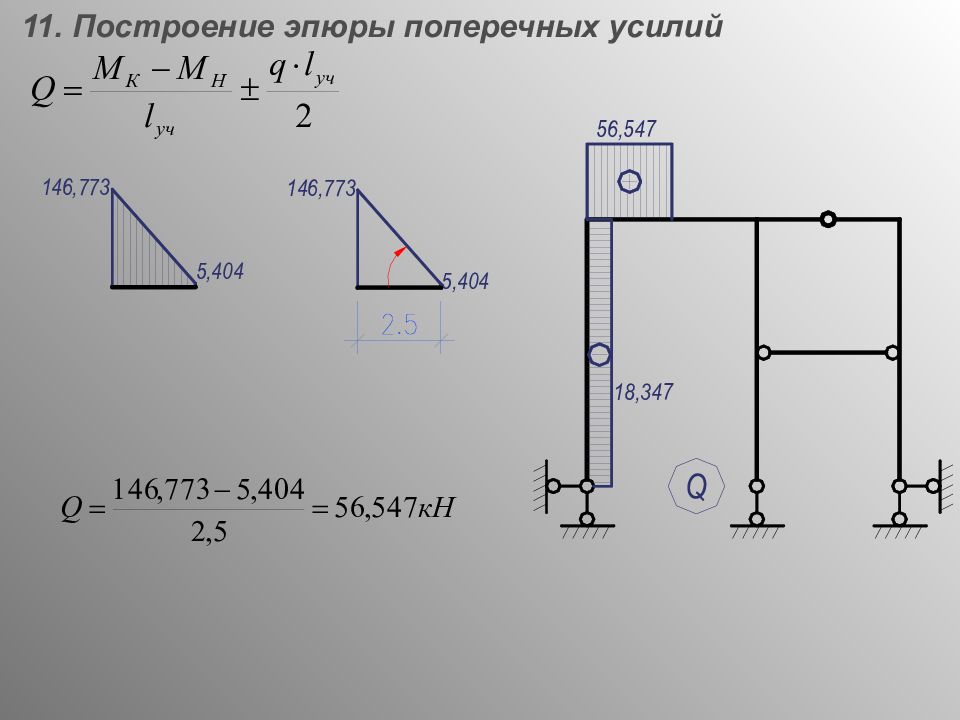

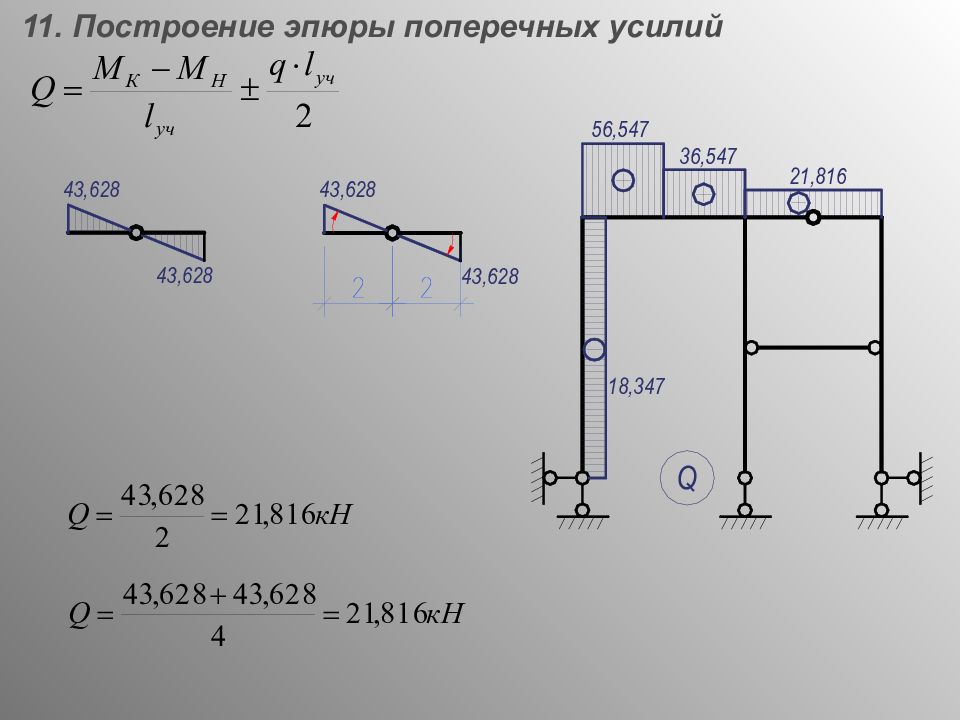

11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий
11. Построение эпюры поперечных усилий

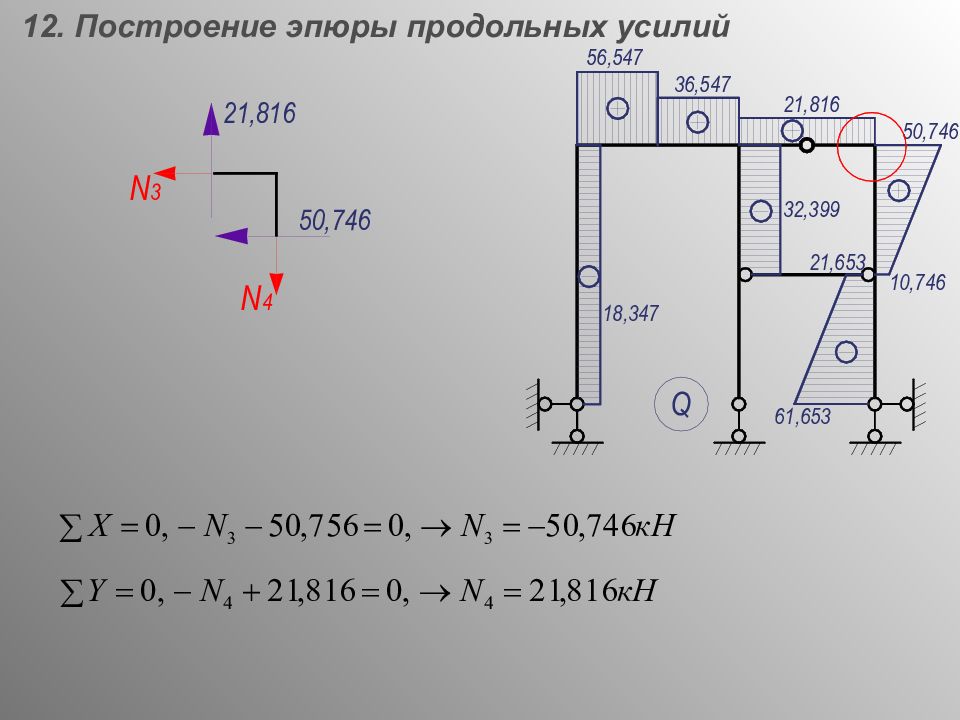

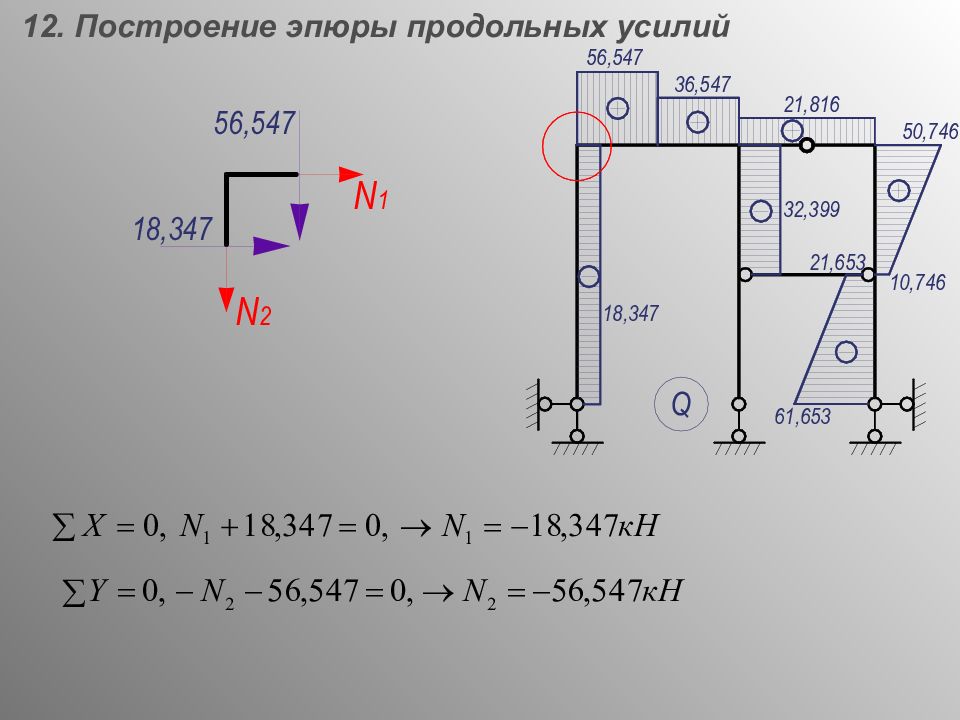

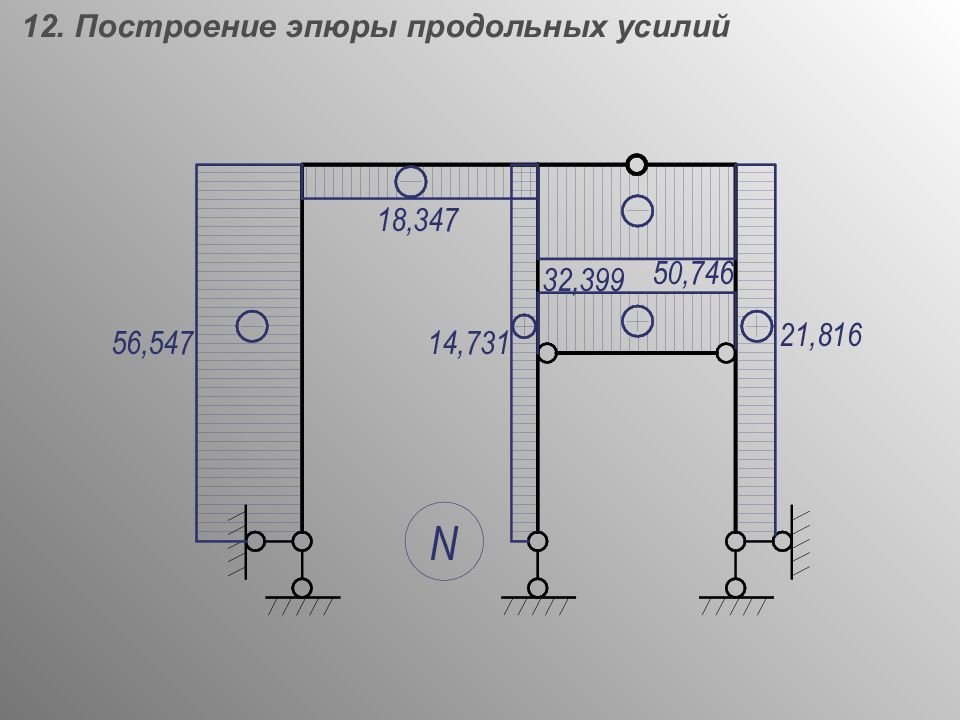

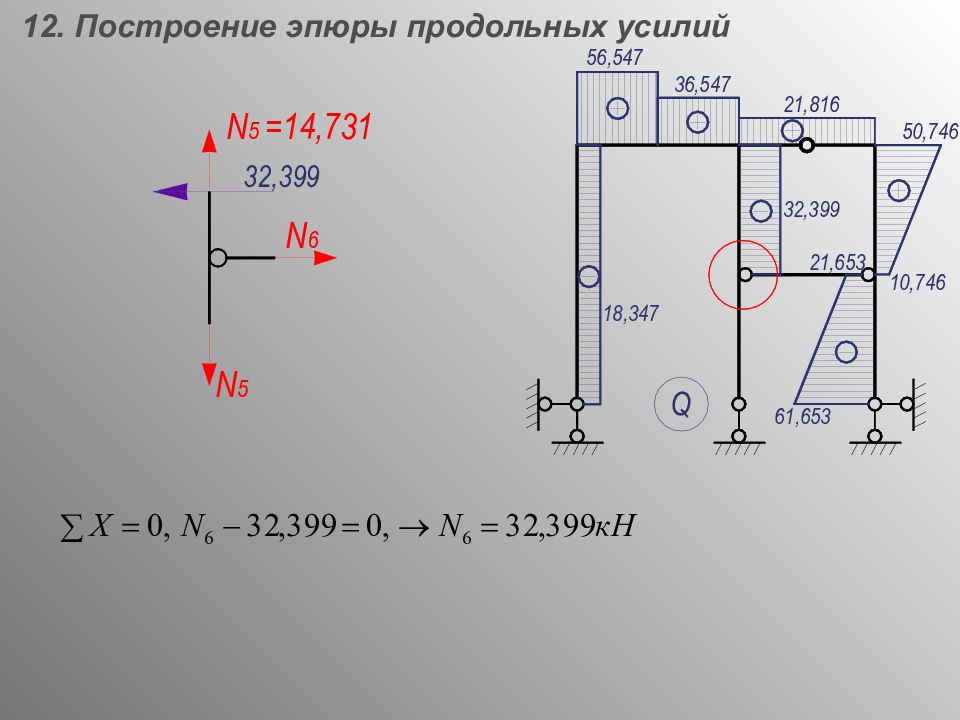

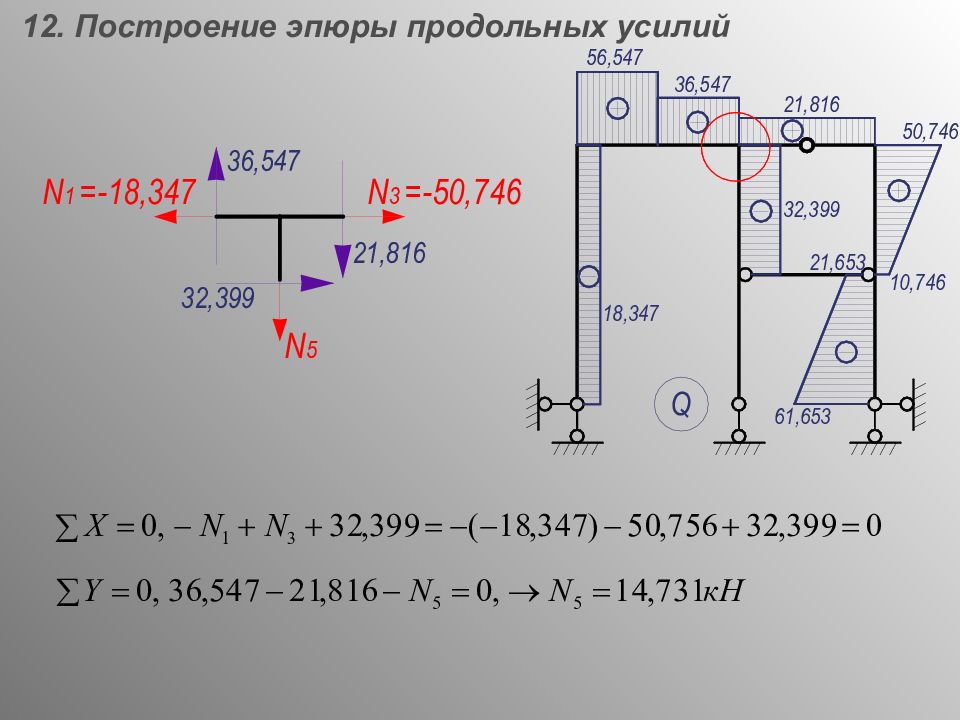

12. Построение эпюры продольных усилий 1 3 2 4 5
12. Построение эпюры продольных усилий
12. Построение эпюры продольных усилий
12. Построение эпюры продольных усилий
12. Построение эпюры продольных усилий
12. Построение эпюры продольных усилий
12. Построение эпюры продольных усилий
13. Статическая проверка
13. Статическая проверка
