Широковещательный домен – область сети в которой все узлы получают широковещательные пакеты Маршрутизаторы не пропускают широковещательные пакеты

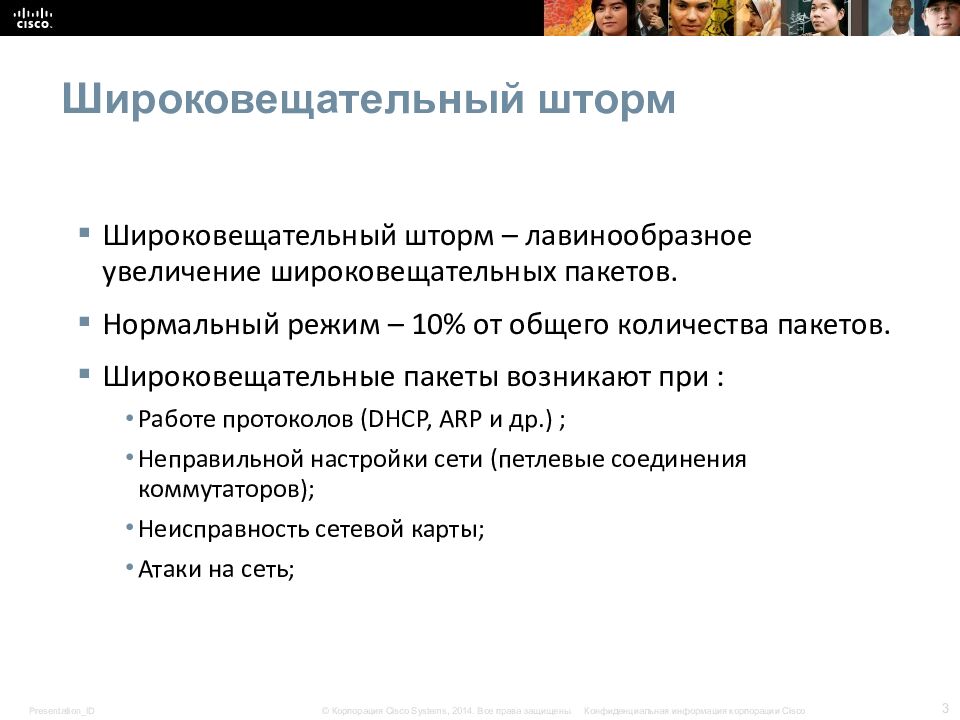

Широковещательный шторм – лавинообразное увеличение широковещательных пакетов. Нормальный режим – 10% от общего количества пакетов. Широковещательные пакеты возникают при : Работе протоколов ( DHCP, ARP и др.) ; Неправильной настройки сети (петлевые соединения коммутаторов); Неисправность сетевой карты; Атаки на сеть;

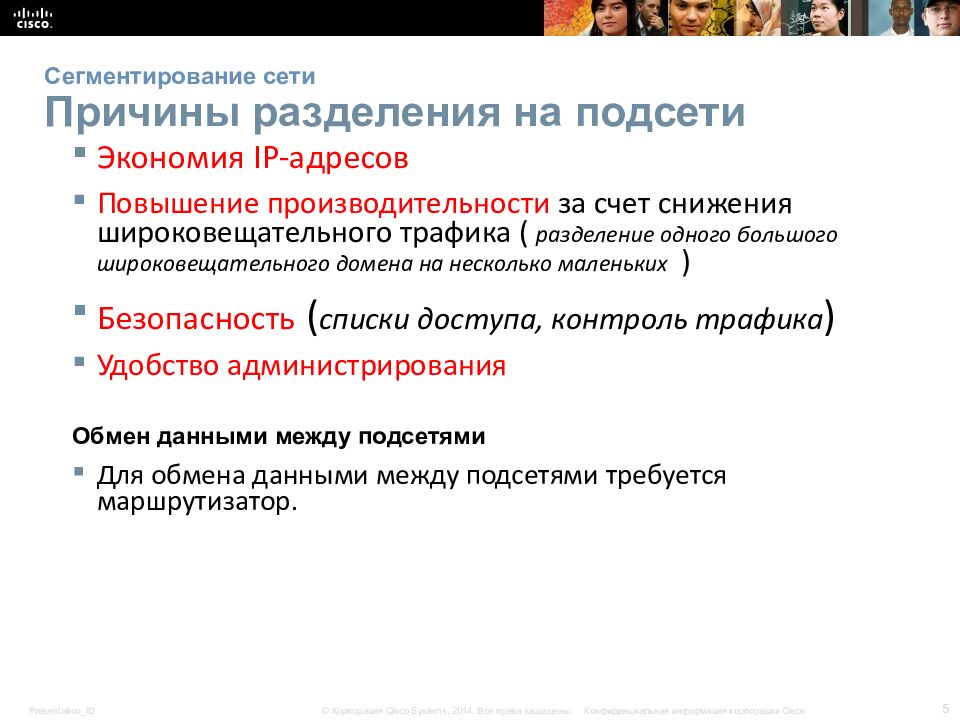

Экономия IP- адресов Повышение производительности за счет снижения широковещательного трафика ( разделение одного большого широковещательного домена на несколько маленьких ) Безопасность ( списки доступа, контроль трафика ) Удобство администрирования Обмен данными между подсетями Для обмена данными между подсетями требуется маршрутизатор.
Базовое разбиение с помощью масок одинаковой длины с одинаковым количеством узлов в подсетях; Разбиение на подсети с помощью масок переменной длины с разным количеством узлов в подсетях.

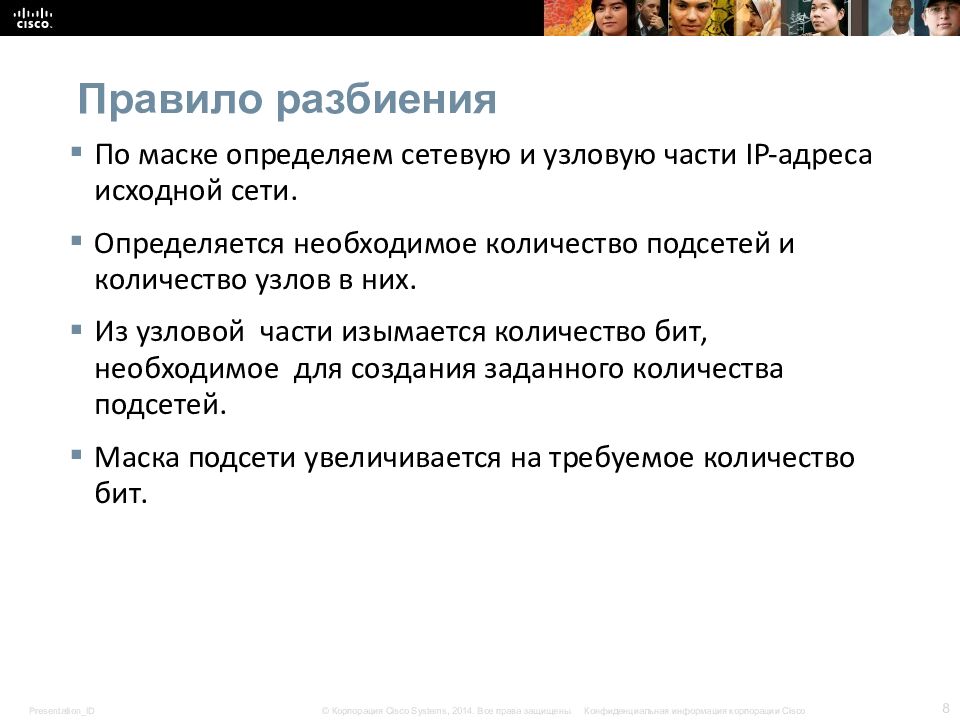

По маске определяем сетевую и узловую части IP- адреса исходной сети. Определяется необходимое количество подсетей и количество узлов в них. Из узловой части изымается количество бит, необходимое для создания заданного количества подсетей. Маска подсети увеличивается на требуемое количество бит.

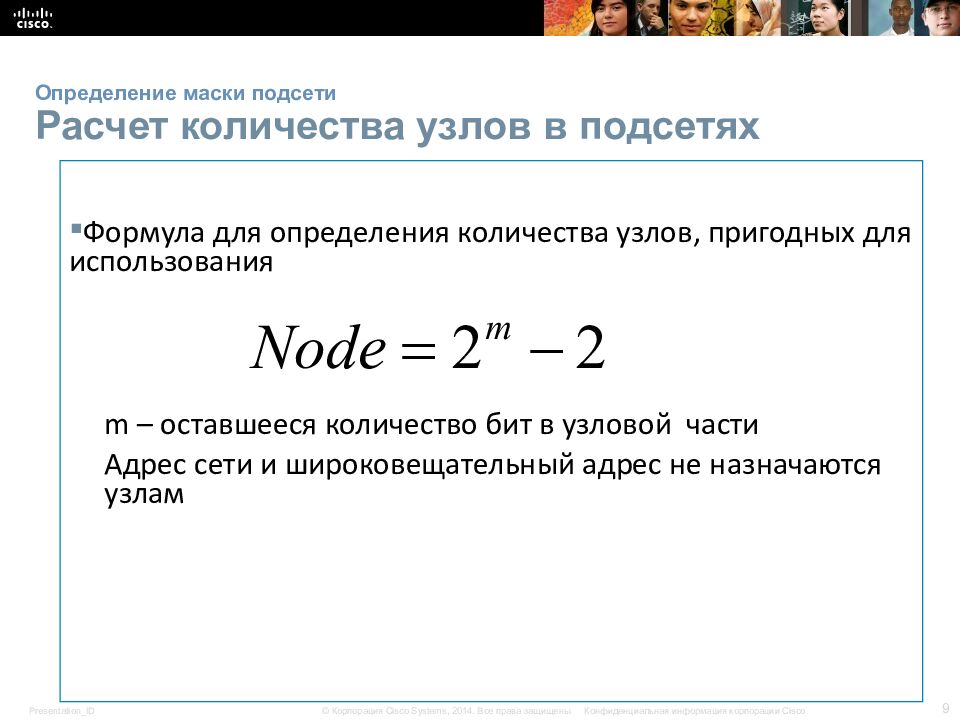

Формула для определения количества узлов, пригодных для использования m – оставшееся количество бит в узловой части Адрес сети и широковещательный адрес не назначаются узлам

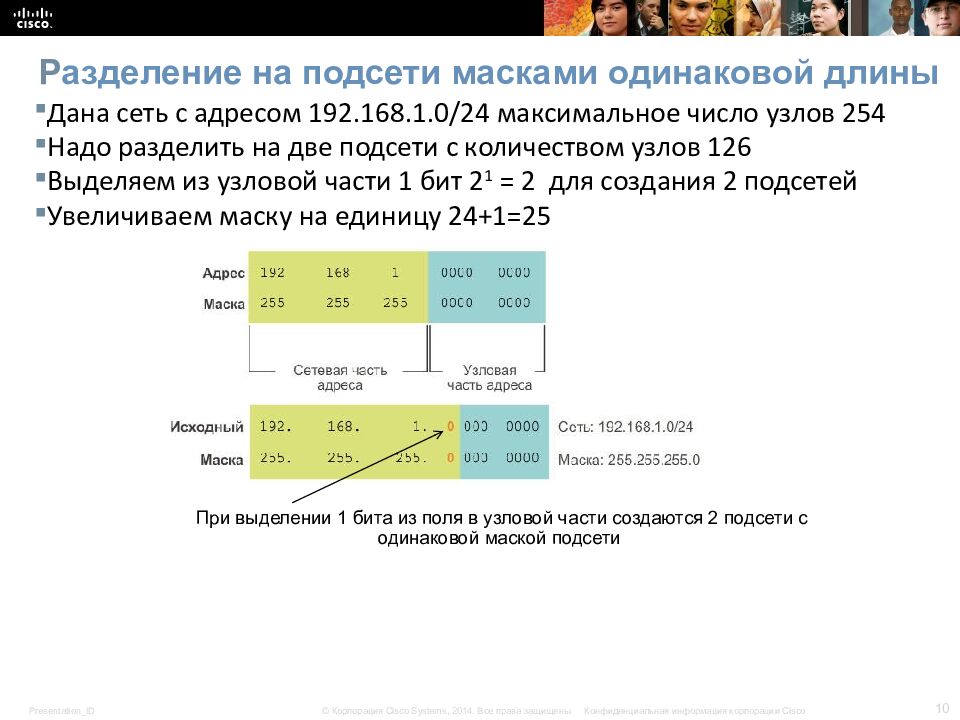

Дана сеть с адресом 192.168.1.0/24 максимальное число узлов 254 Надо разделить на две подсети с количеством узлов 126 Выделяем из узловой части 1 бит 2 1 = 2 для создания 2 подсетей Увеличиваем маску на единицу 24+1=25 При выделении 1 бита из поля в узловой части создаются 2 подсети с одинаковой маской подсети

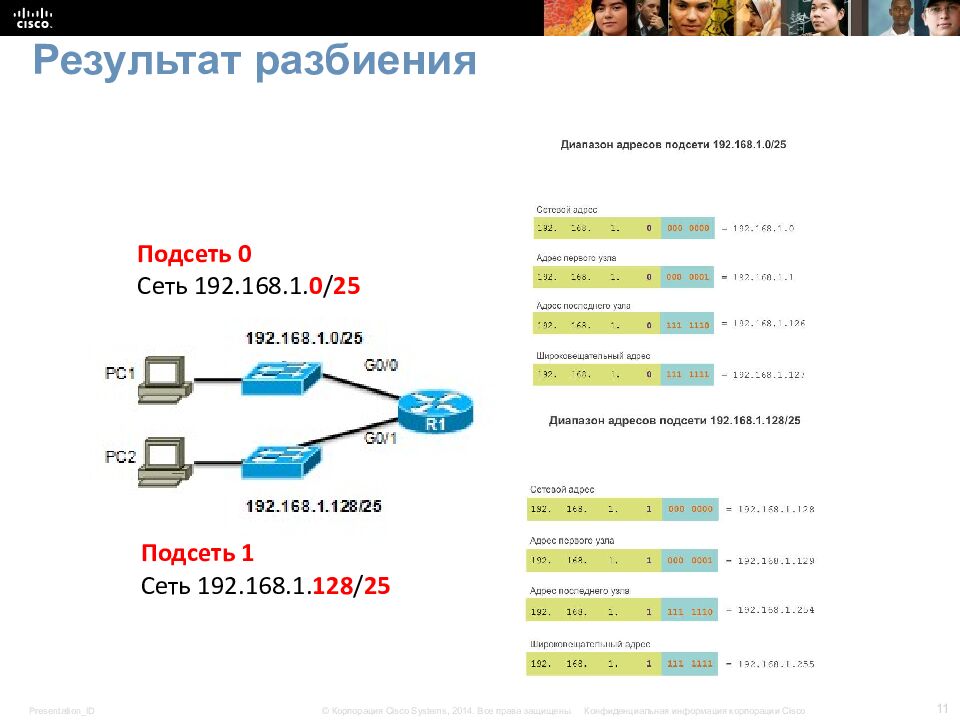

Подсеть 0 Сеть 192.168.1. 0 / 25 Подсеть 1 Сеть 192.168.1. 128 / 25

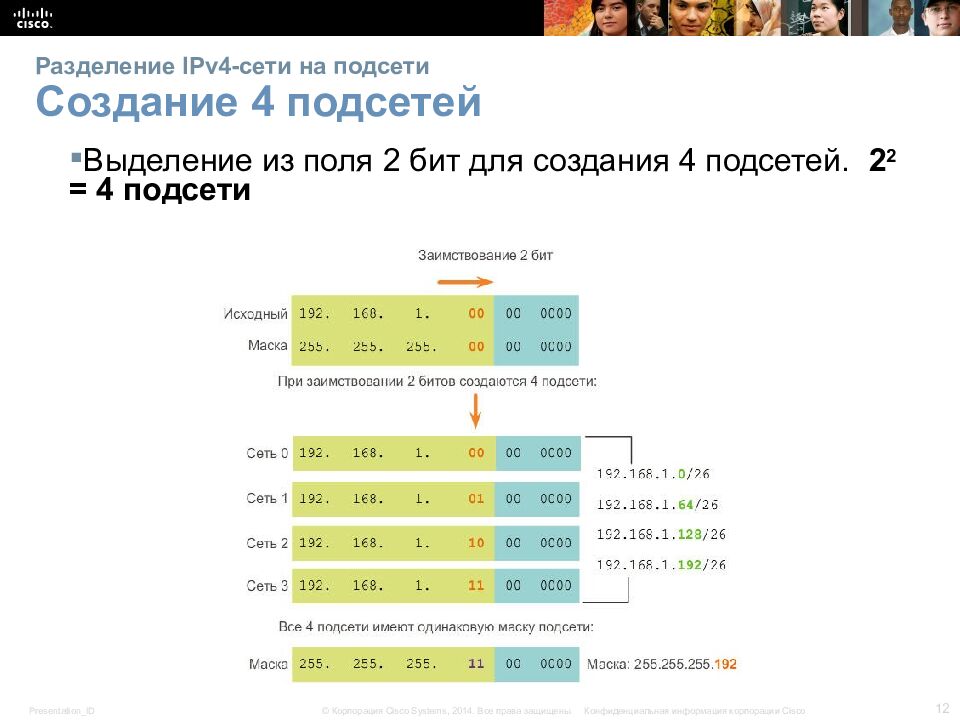

Выделение из поля 2 бит для создания 4 подсетей. 2 2 = 4 подсети

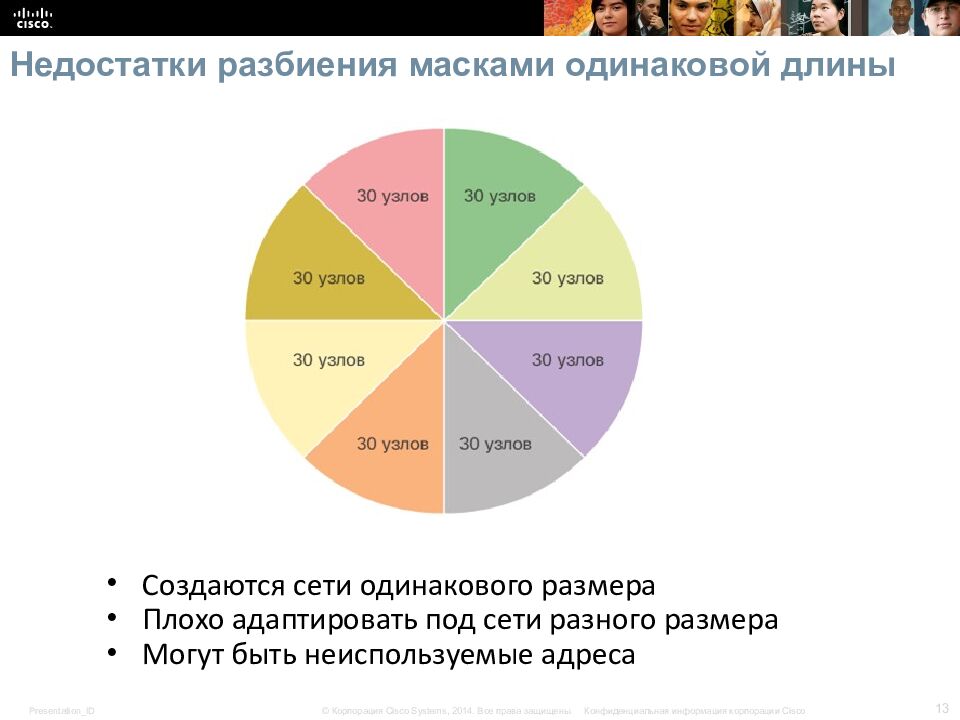

Создаются сети одинакового размера Плохо адаптировать под сети разного размера Могут быть неиспользуемые адреса

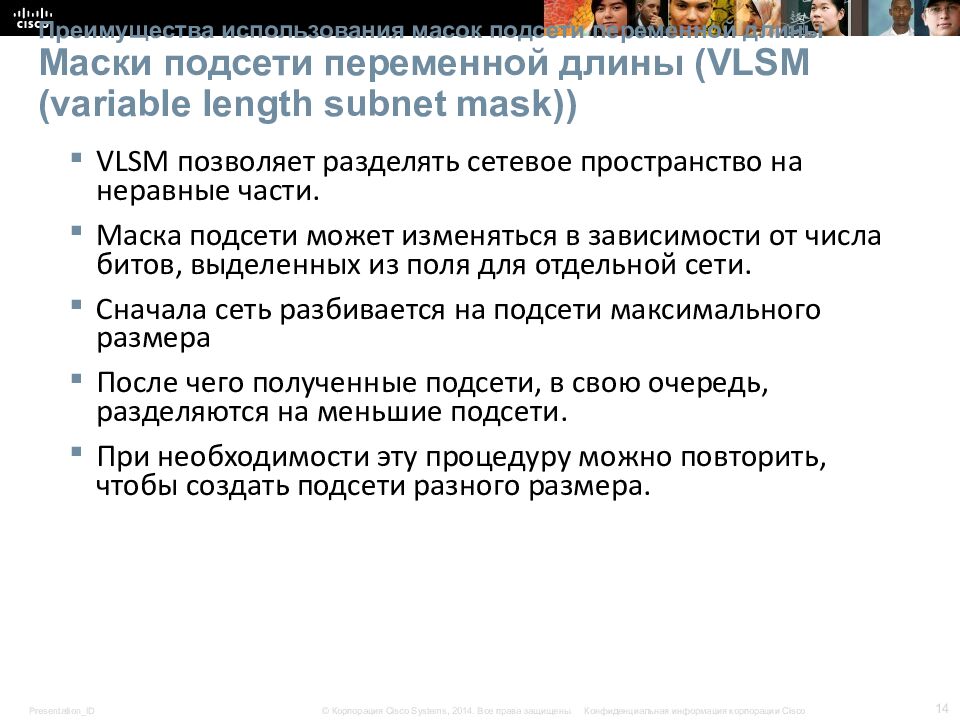

VLSM позволяет разделять сетевое пространство на неравные части. Маска подсети может изменяться в зависимости от числа битов, выделенных из поля для отдельной сети. Сначала сеть разбивается на подсети максимального размера После чего полученные подсети, в свою очередь, разделяются на меньшие подсети. При необходимости эту процедуру можно повторить, чтобы создать подсети разного размера.

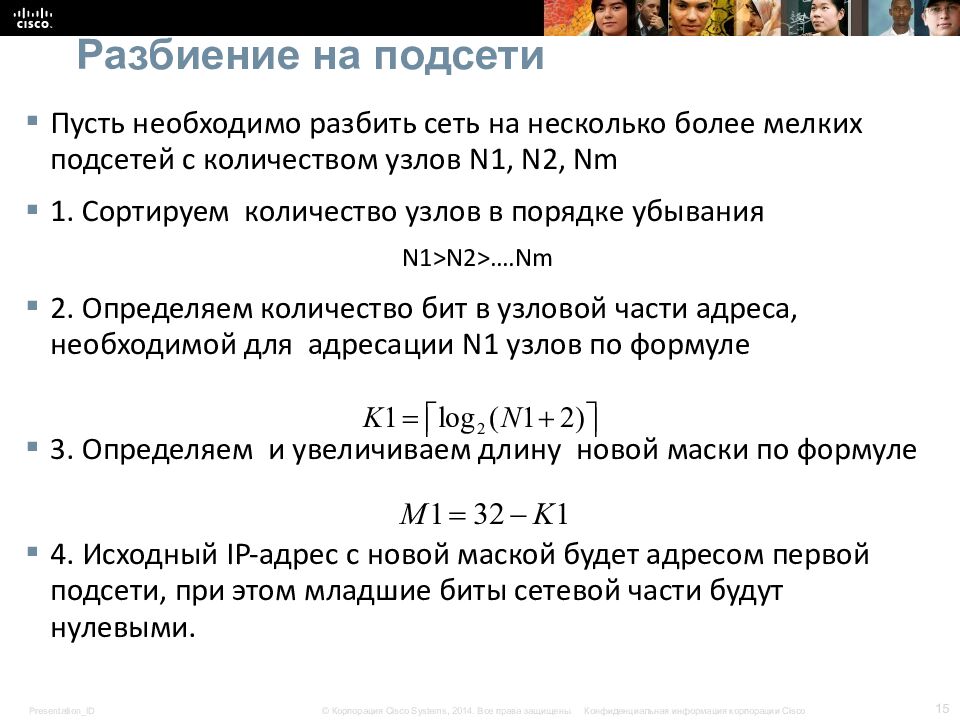

Пусть необходимо разбить сеть на несколько более мелких подсетей с количеством узлов N 1, N2, Nm 1. C ортируем количество узлов в порядке убывания N1 > N2 >….Nm 2. Определяем количество бит в узловой части адреса, необходимой для адресации N1 узлов по формуле 3. Определяем и увеличиваем длину новой маски по формуле 4. Исходный IP- адрес с новой маской будет адресом первой подсети, при этом младшие биты сетевой части будут нулевыми.

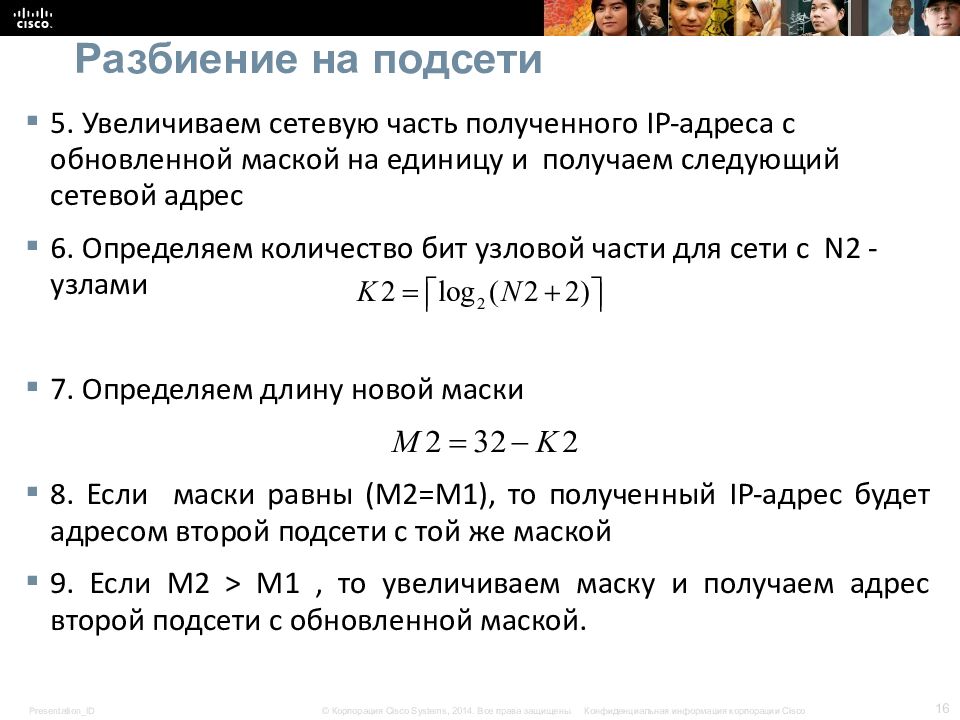

5. Увеличиваем сетевую часть полученного IP- адреса с обновленной маской на единицу и получаем следующий сетевой адрес 6. Определяем количество бит узловой части для сети с N2 - узлами 7. Определяем длину новой маски 8. Если маски равны ( М2 = М1 ), то полученный IP- адрес будет адресом второй подсети c той же маской 9. Если М2 > М1, то увеличиваем маску и получаем адрес второй подсети с обновленной маской.

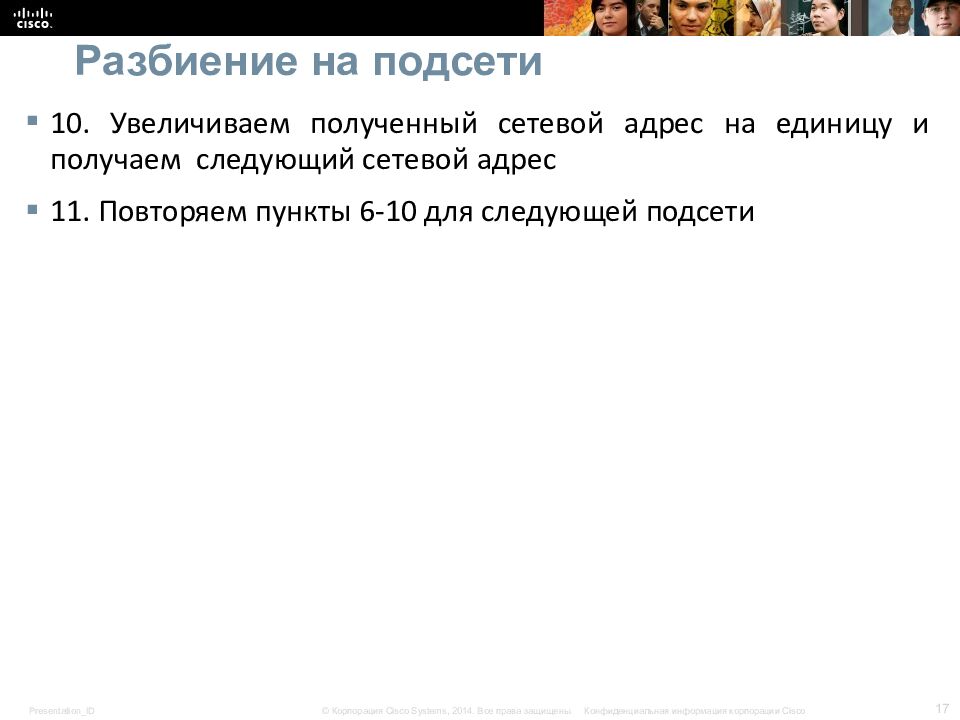

10. Увеличиваем полученный сетевой адрес на единицу и получаем следующий сетевой адрес 11. Повторяем пункты 6-10 для следующей подсети

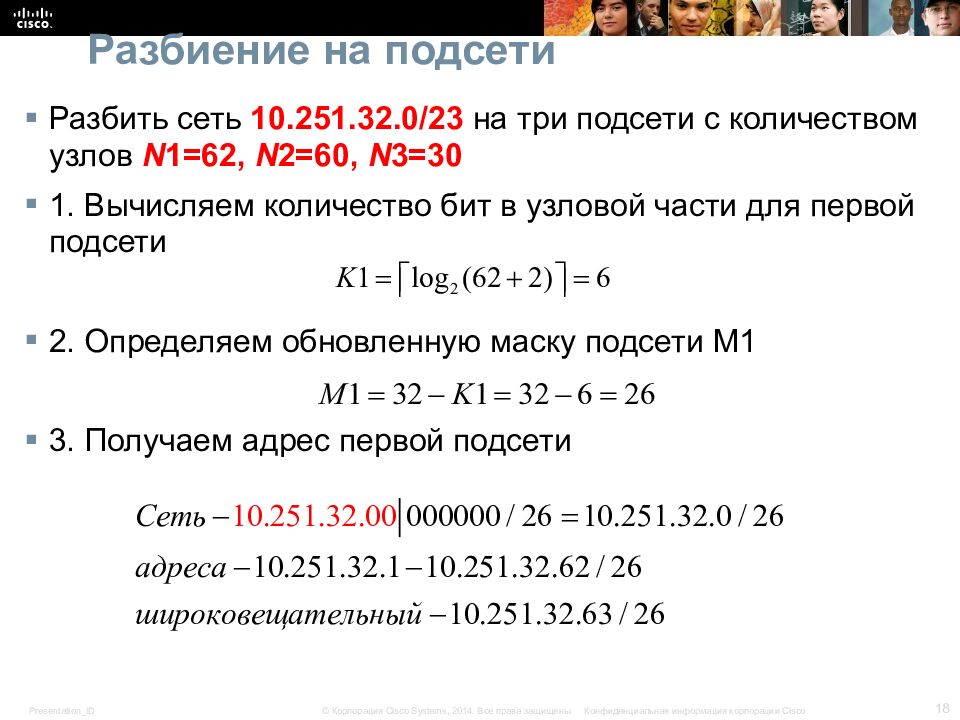

Разбить сеть 10.251.32.0/23 на три подсети с количеством уз л ов N 1 = 62, N 2 = 60, N 3 = 30 1. Вычисляем количество бит в узловой части для первой подсети 2. Определяем обновленную маску подсети М1 3. Получаем адрес первой подсети

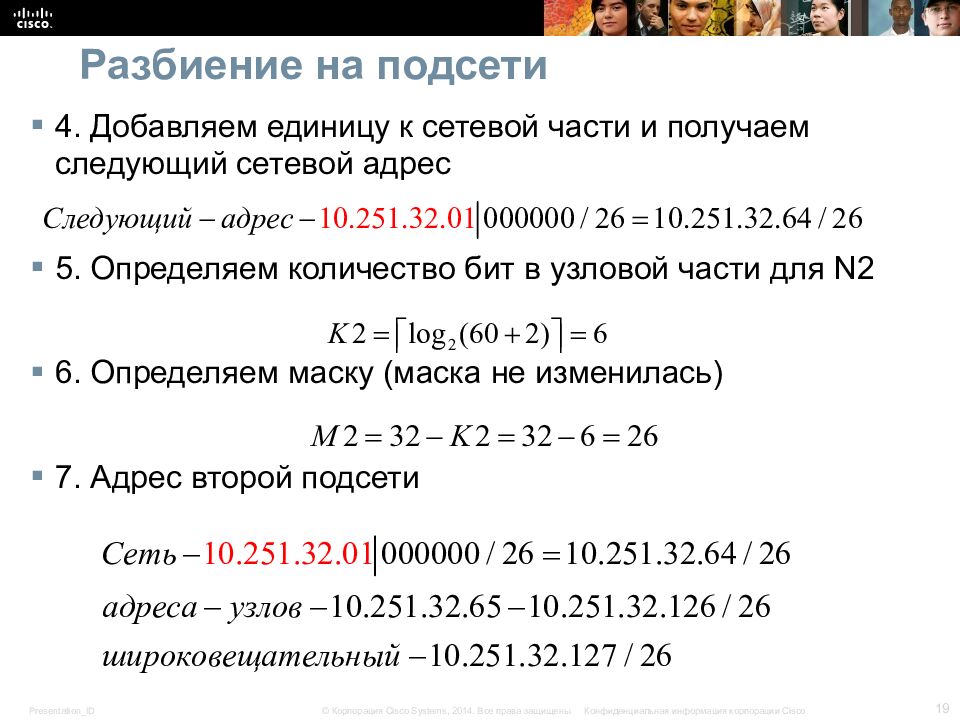

4. Добавляем единицу к сетевой части и получаем следующий сетевой адрес 5. Определяем количество бит в узловой части для N2 6. Определяем маску (маска не изменилась) 7. Адрес второй подсети

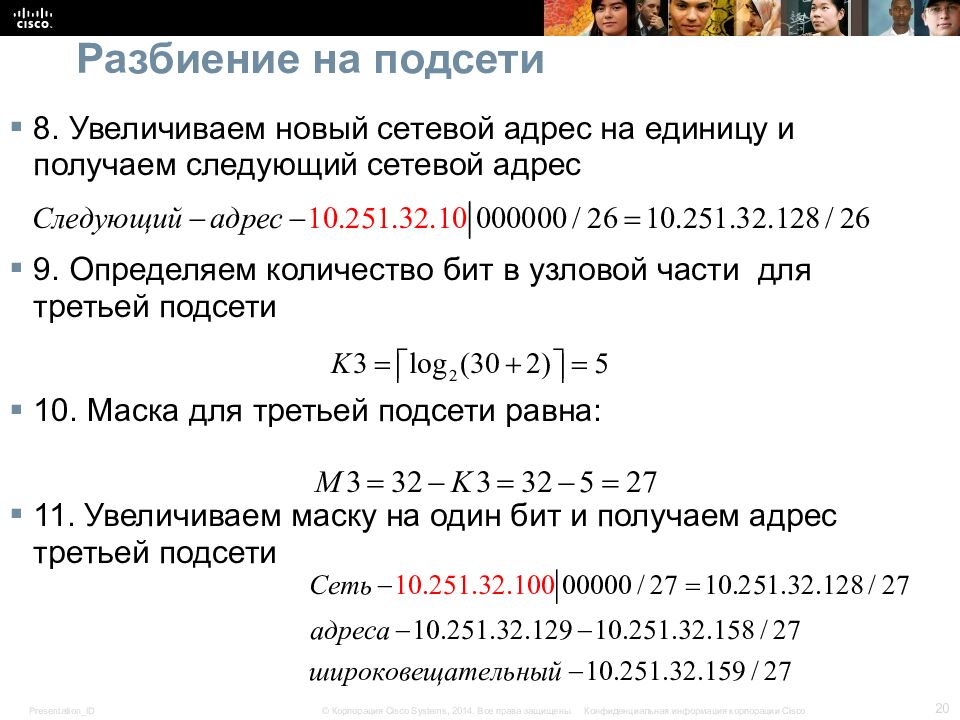

8. Увеличиваем новый сетевой адрес на единицу и получаем следующий сетевой адрес 9. Определяем количество бит в узловой части для третьей подсети 10. Маска для третьей подсети равна: 11. Увеличиваем маску на один бит и получаем адрес третьей подсети
