План урока: Выполните тест «Магнитное поле-2» (на стене в группе) Подготовьтесь к решению задач – выполните разминку. Если не совсем понятно решение – посмотрите видеоролик «комментарии к разминке» Попробуйте самостоятельно решить задачи 4-12 (в случае затруднений постепенно открывайте решение). Напишите, какие задачи вызвали наибольшее затруднение (устроим видеоразбор ) Изучите новый материал (слайды ) и попробуйте решить задачи (слайды ). Домашнее задание.

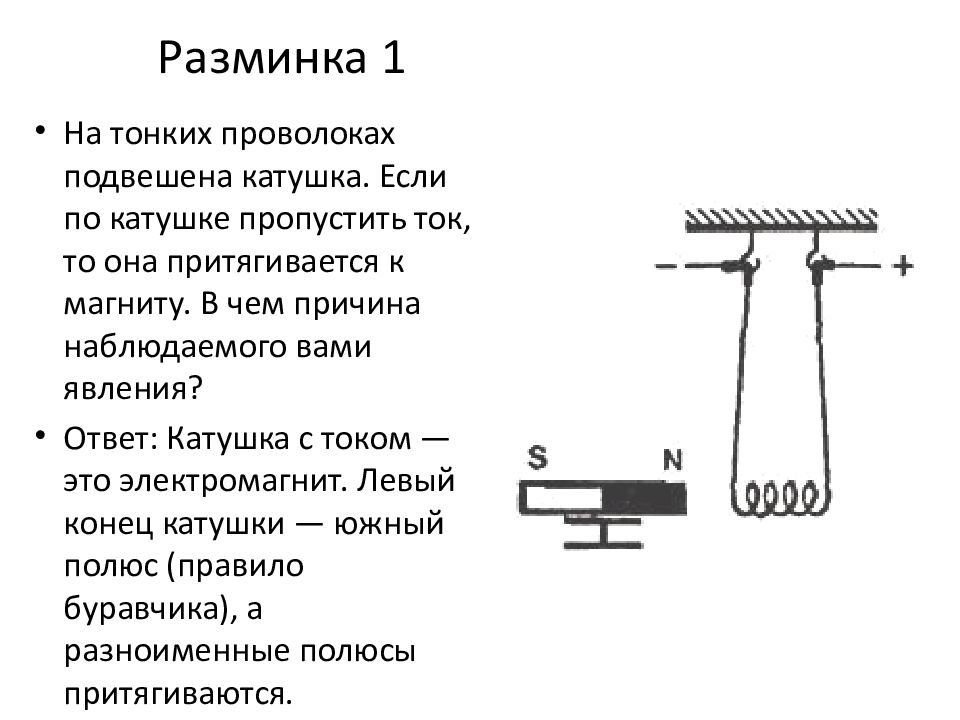

На тонких проволоках подвешена катушка. Если по катушке пропустить ток, то она притягивается к магниту. В чем причина наблюдаемого вами явления? Ответ: Катушка с током — это электромагнит. Левый конец катушки — южный полюс (правило буравчика), а разноименные полюсы притягиваются.

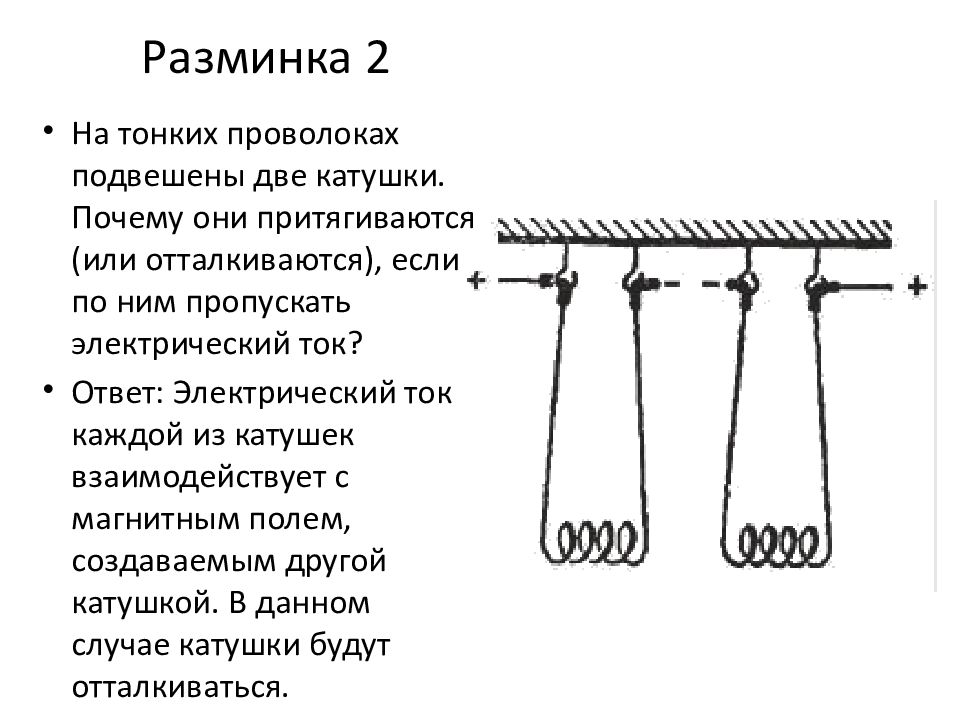

На тонких проволоках подвешены две катушки. Почему они притягиваются (или отталкиваются), если по ним пропускать электрический ток? Ответ: Электрический ток каждой из катушек взаимодействует с магнитным полем, создаваемым другой катушкой. В данном случае катушки будут отталкиваться.

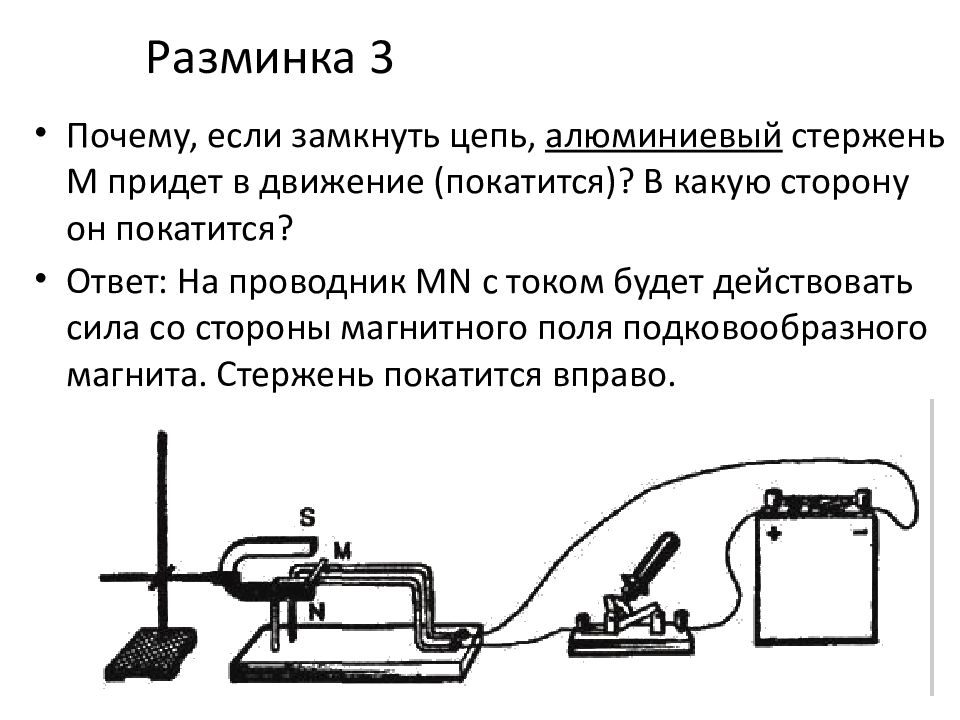

Почему, если замкнуть цепь, алюминиевый стержень М придет в движение (покатится)? В какую сторону он покатится? Ответ: На проводник MN с током будет действовать сила со стороны магнитного поля подковообразного магнита. Стержень покатится вправо.

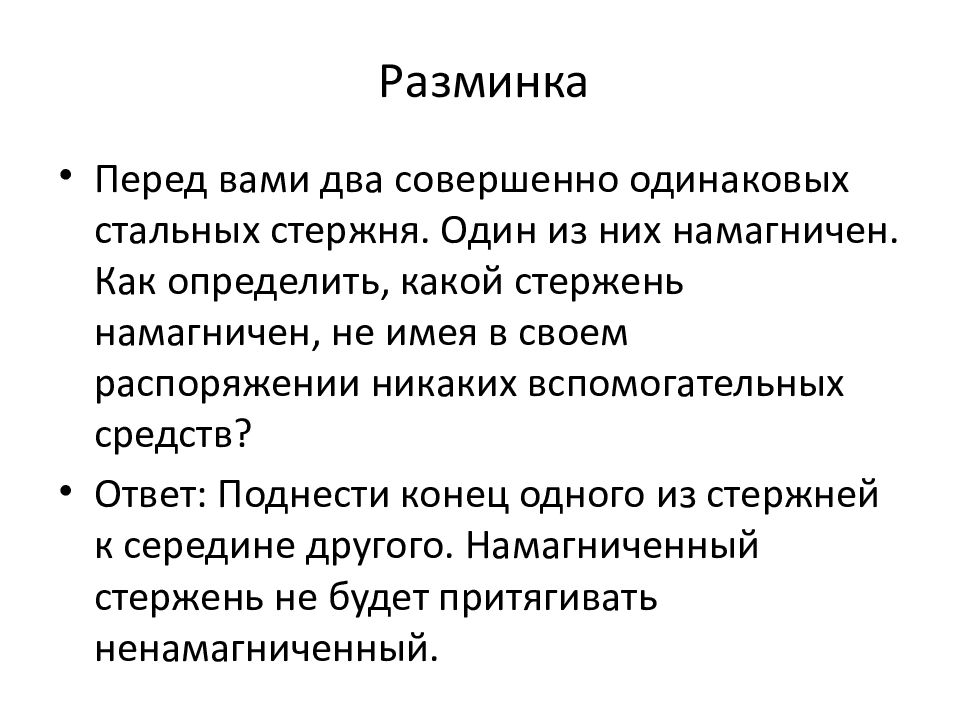

Перед вами два совершенно одинаковых стальных стержня. Один из них намагничен. Как определить, какой стержень намагничен, не имея в своем распоряжении никаких вспомогательных средств? Ответ: Поднести конец одного из стержней к середине другого. Намагниченный стержень не будет притягивать ненамагниченный.
С какой силой действует однородное магнитное поле индукцией 2,5 Тл на проводник длиной 50 см, расположенный под углом 30˚ к вектору индукции, при силе тока в проводнике 0,5 А? Дано: В=2,5 Тл, ∆ l =0,5 м, α =30˚, I =0,5 А, F -? На проводник действует сила Ампера: F=B∙|I|∙∆ l∙sin α Подставив числовые данные, получим: F= 2,5 Тл∙0,5 А∙0,5 м ∙sin 30˚= =0,3125 Н Ответ: F =0,3125 Н

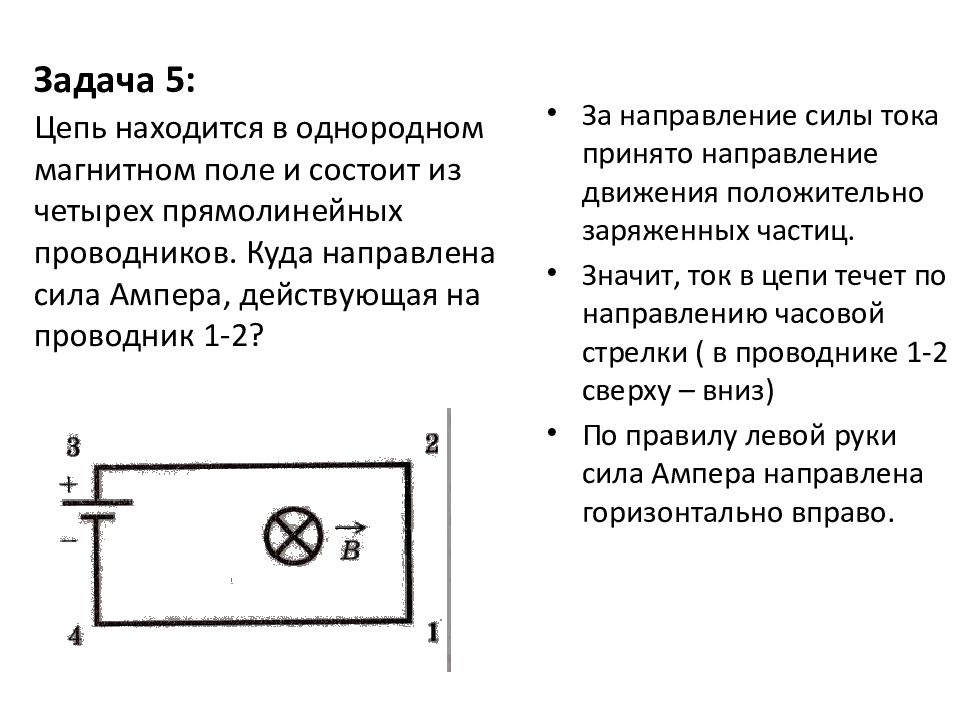

За направление силы тока принято направление движения положительно заряженных частиц. Значит, ток в цепи течет по направлению часовой стрелки ( в проводнике 1-2 сверху – вниз) По правилу левой руки сила Ампера направлена горизонтально вправо.

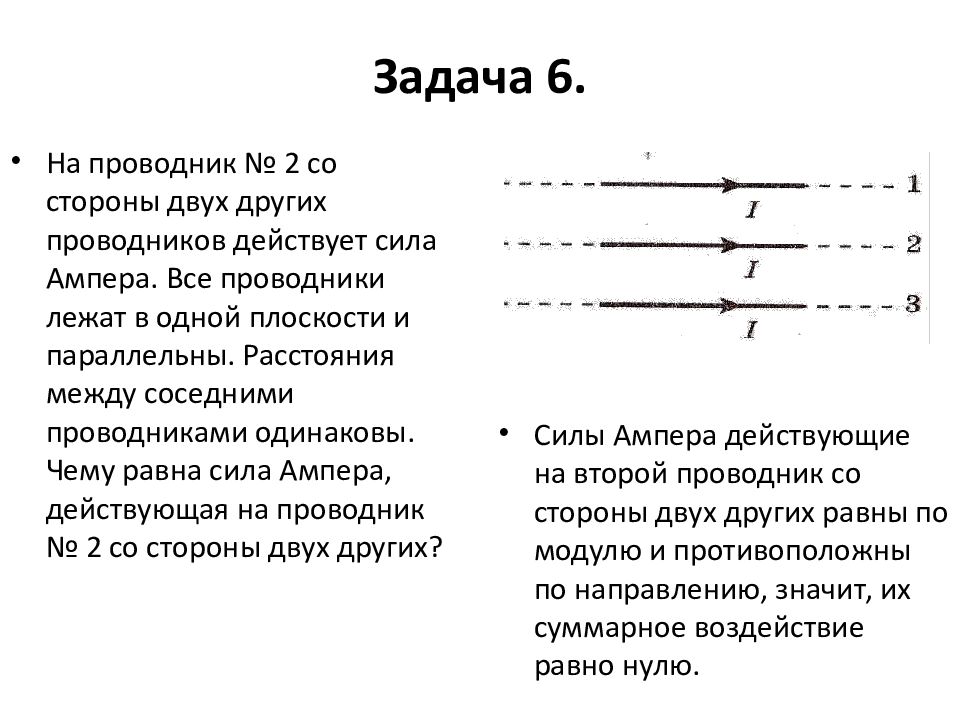

На проводник № 2 со стороны двух других проводников действует сила Ампера. Все проводники лежат в одной плоскости и параллельны. Расстояния между соседними проводниками одинаковы. Чему равна сила Ампера, действующая на проводник № 2 со стороны двух других? Силы Ампера действующие на второй проводник со стороны двух других равны по модулю и противоположны по направлению, значит, их суммарное воздействие равно нулю.

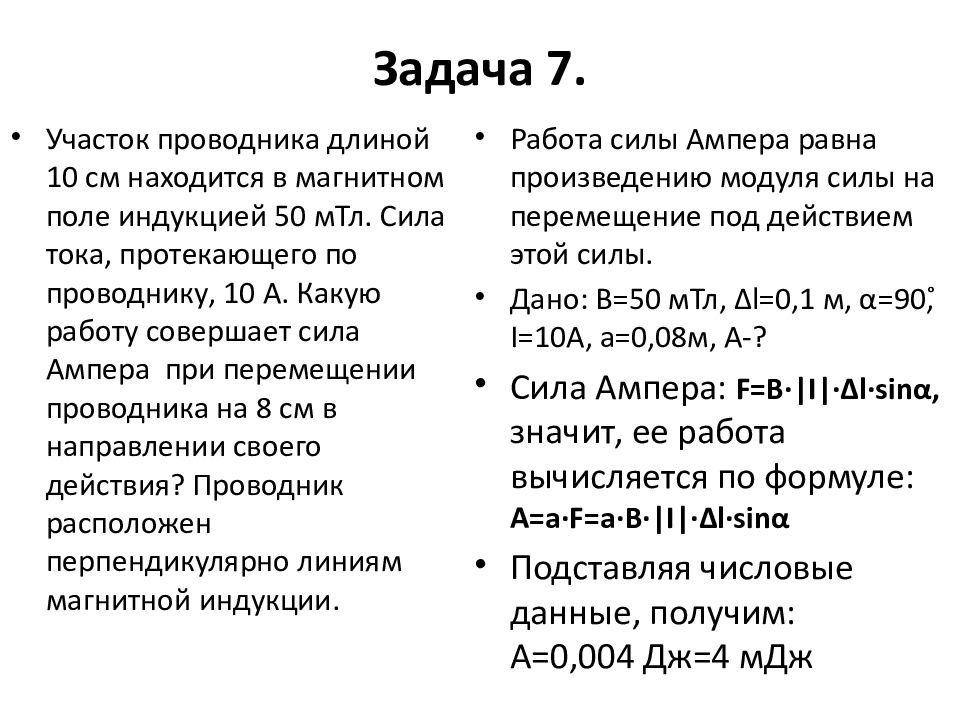

Участок проводника длиной 10 см находится в магнитном поле индукцией 50 мТл. Сила тока, протекающего по проводнику, 10 А. Какую работу совершает сила Ампера при перемещении проводника на 8 см в направлении своего действия? Проводник расположен перпендикулярно линиям магнитной индукции. Работа силы Ампера равна произведению модуля силы на перемещение под действием этой силы. Дано: В=50 мТл, ∆ l =0,1 м, α =90˚, I =10А, а=0,08м, А-? Сила Ампера: F=B∙|I|∙∆l∙sin α, значит, ее работа вычисляется по формуле: А=а∙ F= а∙ B∙|I|∙∆l∙sin α Подставляя числовые данные, получим: А=0,004 Дж=4 мДж

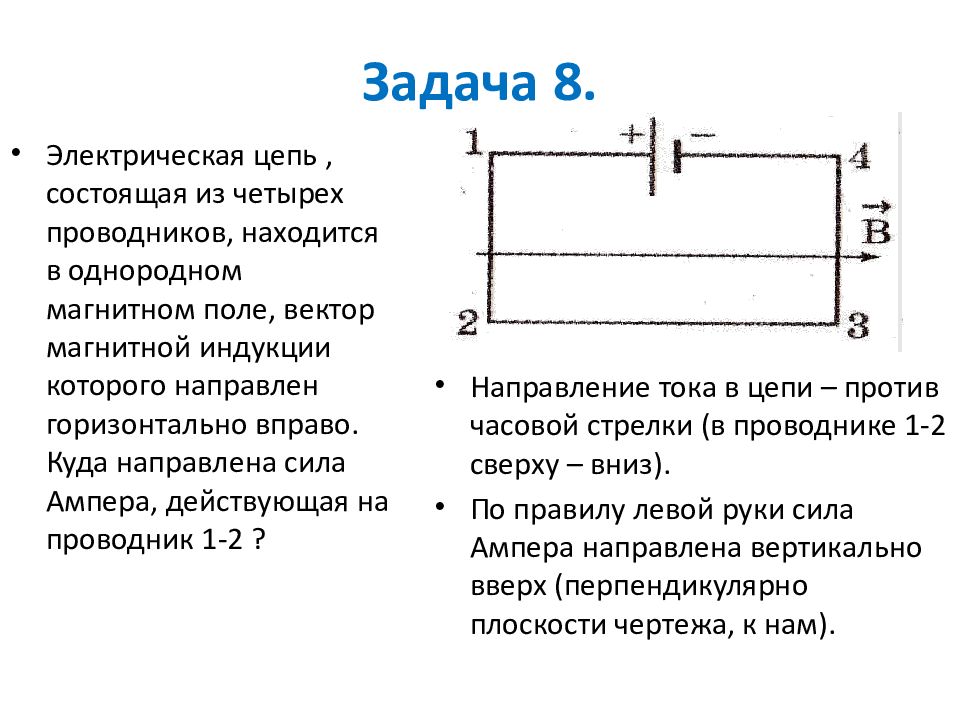

Электрическая цепь, состоящая из четырех проводников, находится в однородном магнитном поле, вектор магнитной индукции которого направлен горизонтально вправо. Куда направлена сила Ампера, действующая на проводник 1-2 ? Направление тока в цепи – против часовой стрелки (в проводнике 1-2 сверху – вниз). По правилу левой руки сила Ампера направлена вертикально вверх (перпендикулярно плоскости чертежа, к нам).

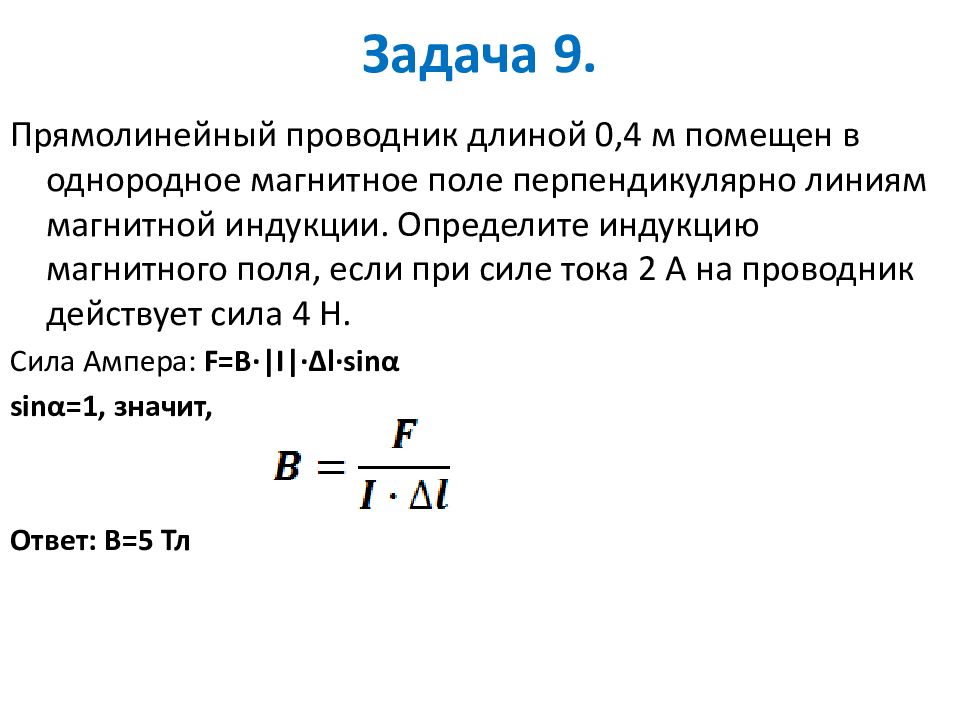

Прямолинейный проводник длиной 0,4 м помещен в однородное магнитное поле перпендикулярно линиям магнитной индукции. Определите индукцию магнитного поля, если при силе тока 2 А на проводник действует сила 4 Н. Сила Ампера: F=B∙|I|∙∆l∙sin α sin α =1, значит, Ответ: В=5 Тл

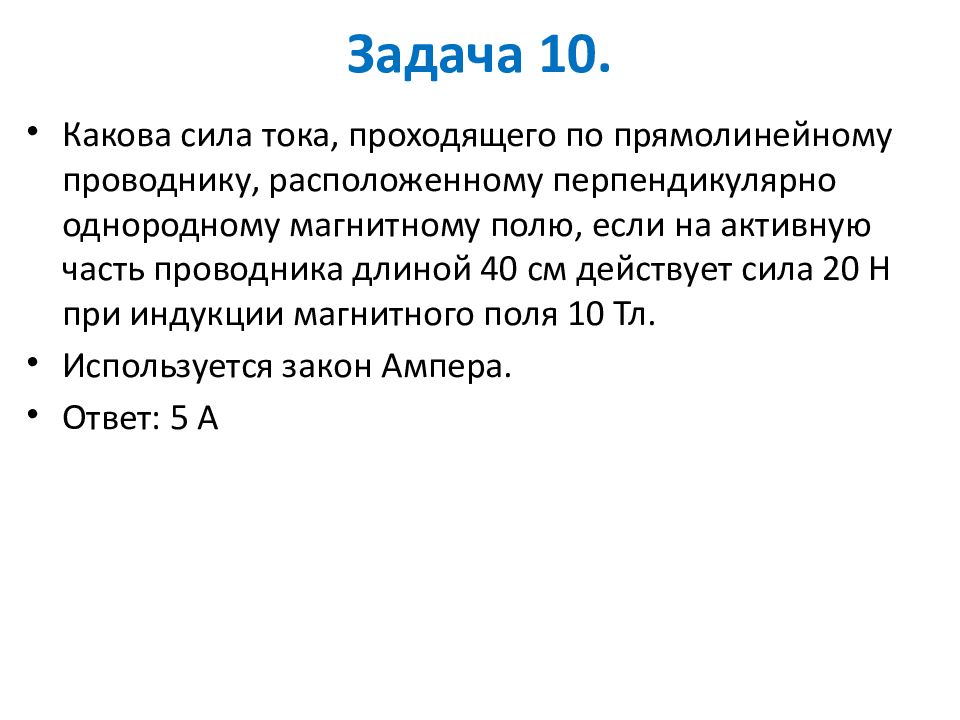

Какова сила тока, проходящего по прямолинейному проводнику, расположенному перпендикулярно однородному магнитному полю, если на активную часть проводника длиной 40 см действует сила 20 Н при индукции магнитного поля 10 Тл. Используется закон Ампера. Ответ: 5 А

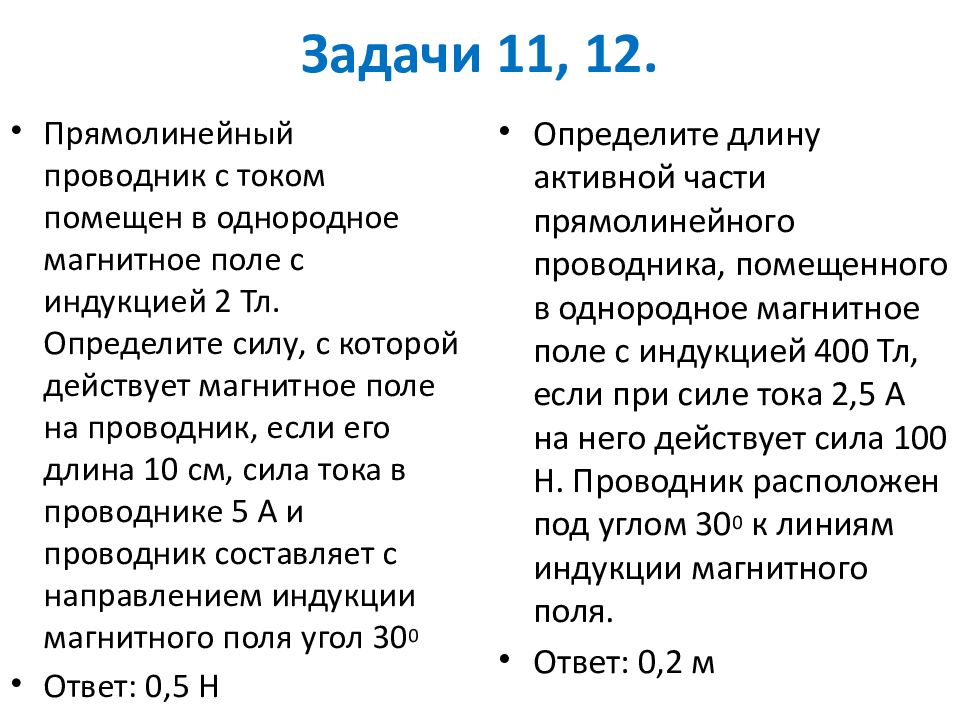

Прямолинейный проводник с током помещен в однородное магнитное поле с индукцией 2 Тл. Определите силу, с которой действует магнитное поле на проводник, если его длина 10 см, сила тока в проводнике 5 А и проводник составляет с направлением индукции магнитного поля угол 30 0 Ответ: 0,5 Н Определите длину активной части прямолинейного проводника, помещенного в однородное магнитное поле с индукцией 400 Тл, если при силе тока 2,5 А на него действует сила 100 Н. Проводник расположен под углом 30 0 к линиям индукции магнитного поля. Ответ: 0,2 м

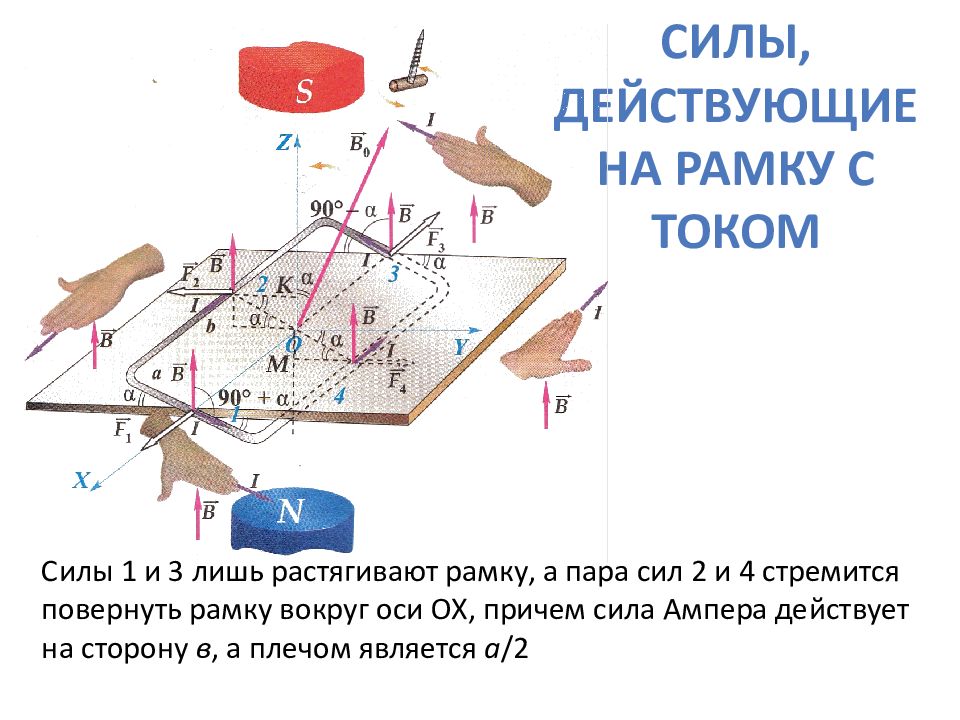

Силы 1 и 3 лишь растягивают рамку, а пара сил 2 и 4 стремится повернуть рамку вокруг оси ОХ, причем сила Ампера действует на сторону в, а плечом является а /2
Рамка площадью 100 см 2 помещена в однородное магнитное поле с индукцией 0,5 Тл. Найдите максимальный вращающий момент сил, действующих на рамку, если сила тока в ней 1000 А. Воспользоваться формулой для определения вращающего момента: M= I∙S∙B∙sin α Подставить числовые значения, переведенные в систему СИ: М=1000 А∙10 -2 м 2 ∙0,5 Тл∙1=5 Н∙м

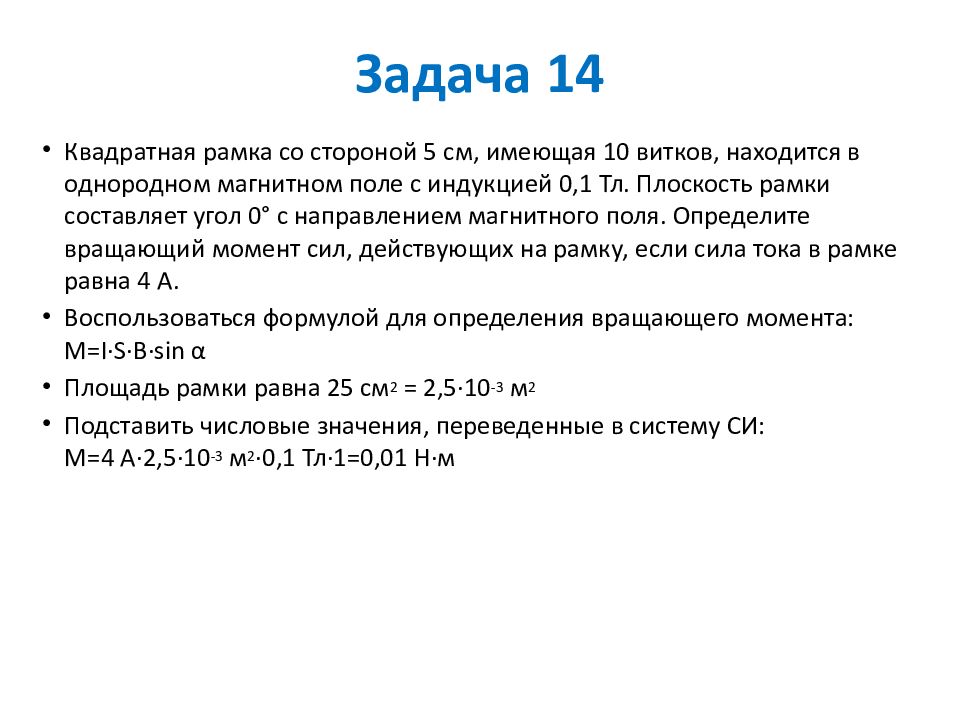

Квадратная рамка со стороной 5 см, имеющая 10 витков, находится в однородном магнитном поле с индукцией 0,1 Тл. Плоскость рамки составляет угол 0° с направлением магнитного поля. Определите вращающий момент сил, действующих на рамку, если сила тока в рамке равна 4 А. Воспользоваться формулой для определения вращающего момента: M= I∙S∙B∙sin α Площадь рамки равна 25 см 2 = 2,5∙10 -3 м 2 Подставить числовые значения, переведенные в систему СИ: М=4 А∙2,5∙10 -3 м 2 ∙0,1 Тл∙1=0,01 Н∙м

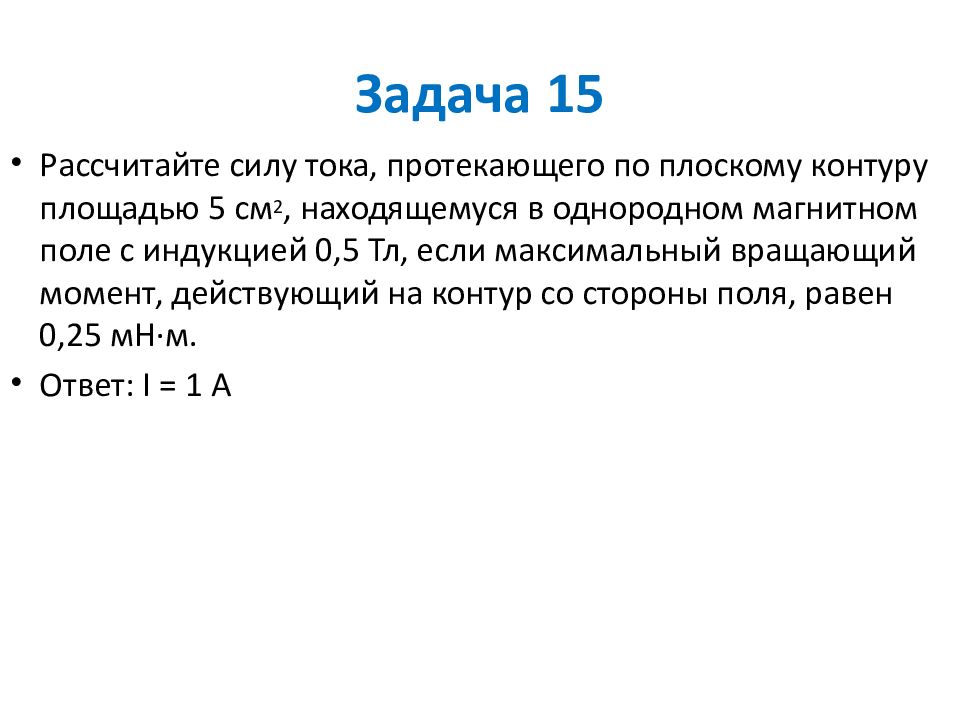

Рассчитайте силу тока, протекающего по плоскому контуру площадью 5 см 2, находящемуся в однородном магнитном поле с индукцией 0,5 Тл, если максимальный вращающий момент, действующий на контур со стороны поля, равен 0,25 мН∙м. Ответ: I = 1 A

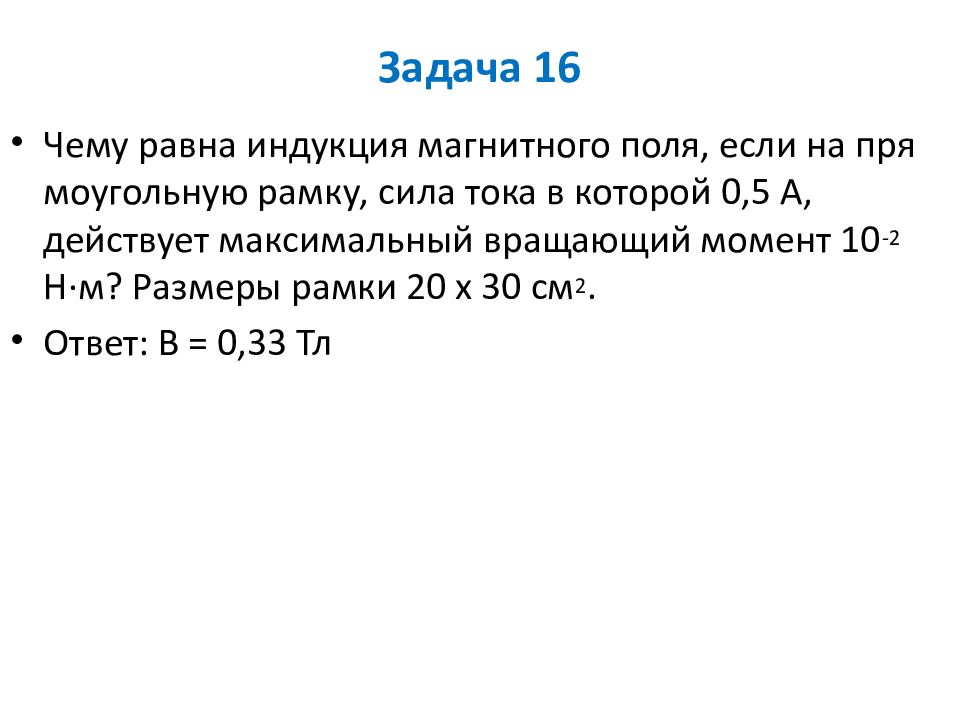

Чему равна индукция магнитного поля, если на прямоугольную рамку, сила тока в которой 0,5 А, действует максимальный вращающий момент 10 -2 Н∙м? Размеры рамки 20 х 30 см 2. Ответ: В = 0,33 Тл
Какова индукция однородного магнитного поля, если на прямоугольную рамку (20 х 30 мм 2 ), помещенную в поле, действует максимальный вращающий момент 0,003 Н∙м? Рамка состоит из 100 витков, сила тока в рамке 5 А. Ответ: В = 0, 01 Тл

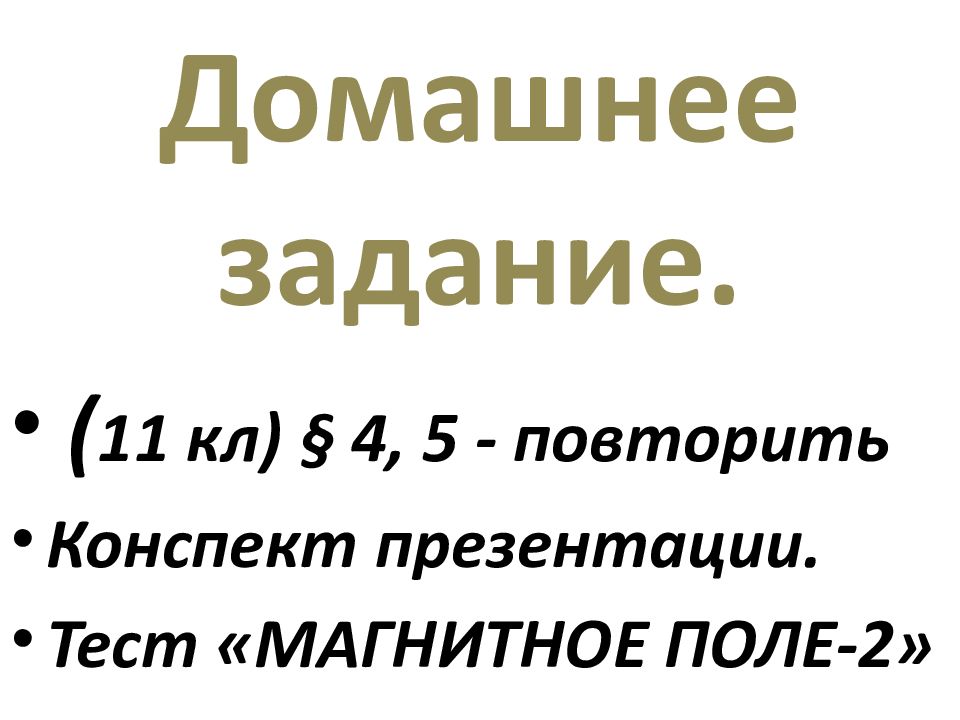

( 11 кл ) § 4, 5 - повторить Конспект презентации. Тест «МАГНИТНОЕ ПОЛЕ-2»
