«Средства связи подразделения». ТЕМА №1: РАЗДЕЛ 2.1.8 «Подготовка по связи» Занятие № 1: «Средства радио и проводной связи подразделения».
Назначение, тактико-технические характеристики проводных средств связи. Назначение, тактико-технические характеристики радиосредств связи. Подготовка средств связи к работе и проверка их работоспособности. Учебные вопросы:

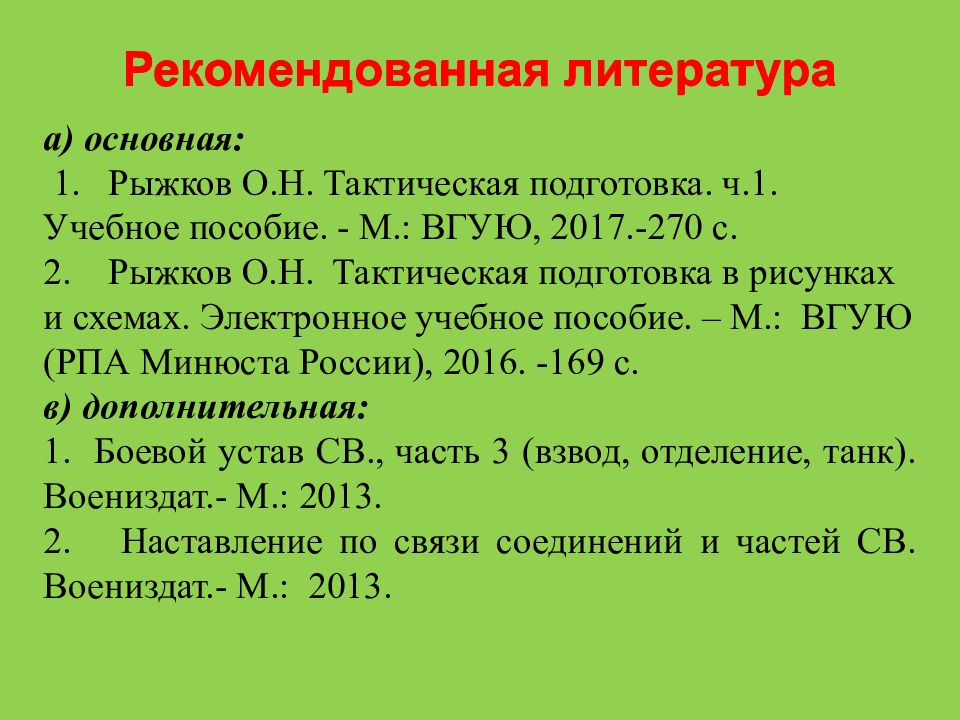

Рекомендованная литература а) основная: 1. Рыжков О.Н. Тактическая подготовка. ч.1. Учебное пособие. - М.: ВГУЮ, 2017.-270 с. 2. Рыжков О.Н. Тактическая подготовка в рисунках и схемах. Электронное учебное пособие. – М.: ВГУЮ (РПА Минюста России), 2016. -169 с. в) дополнительная: 1. Боевой устав СВ., часть 3 (взвод, отделение, танк). Воениздат.- М.: 2013. 2. Наставление по связи соединений и частей СВ. Воениздат.- М.: 2013.

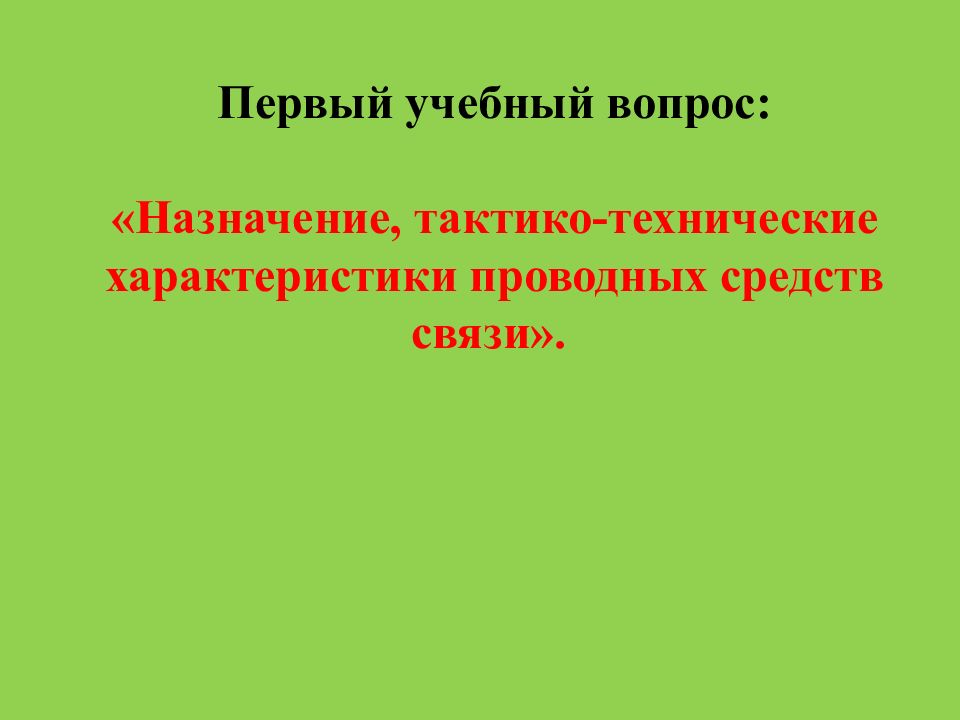

Первый учебный вопрос: «Назначение, тактико-технические характеристики проводных средств связи».

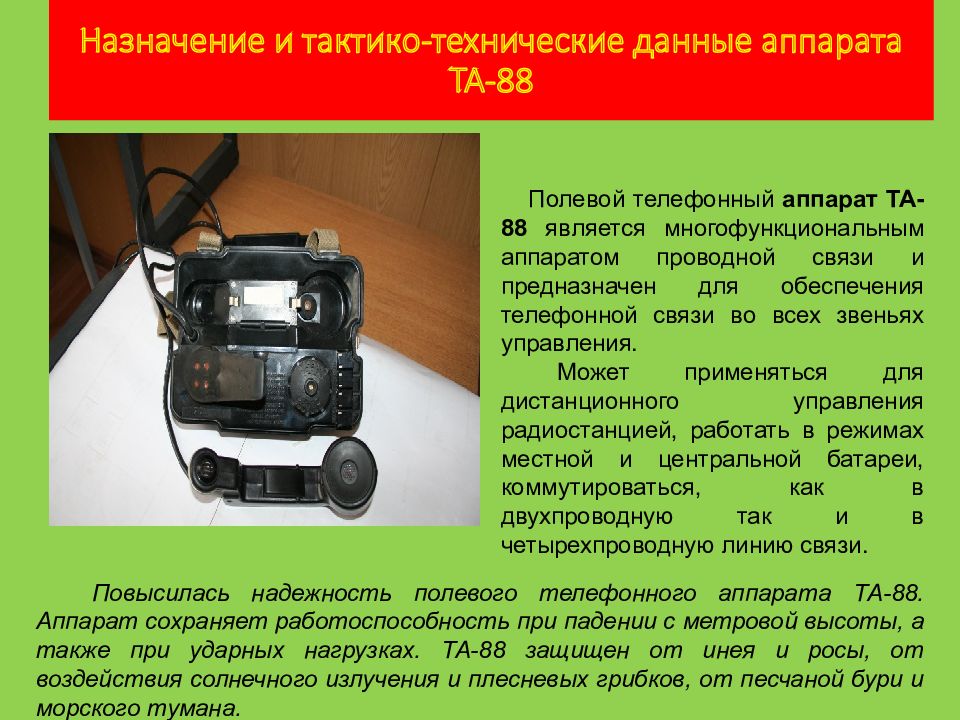

Полевой телефонный аппарат ТА-88 является многофункциональным аппаратом проводной связи и предназначен для обеспечения телефонной связи во всех звеньях управления. Может применяться для дистанционного управления радиостанцией, работать в режимах местной и центральной батареи, коммутироваться, как в двухпроводную так и в четырехпроводную линию связи. Повысилась надежность полевого телефонного аппарата ТА-88. Аппарат сохраняет работоспособность при падении с метровой высоты, а также при ударных нагрузках. ТА-88 защищен от инея и росы, от воздействия солнечного излучения и плесневых грибков, от песчаной бури и морского тумана.

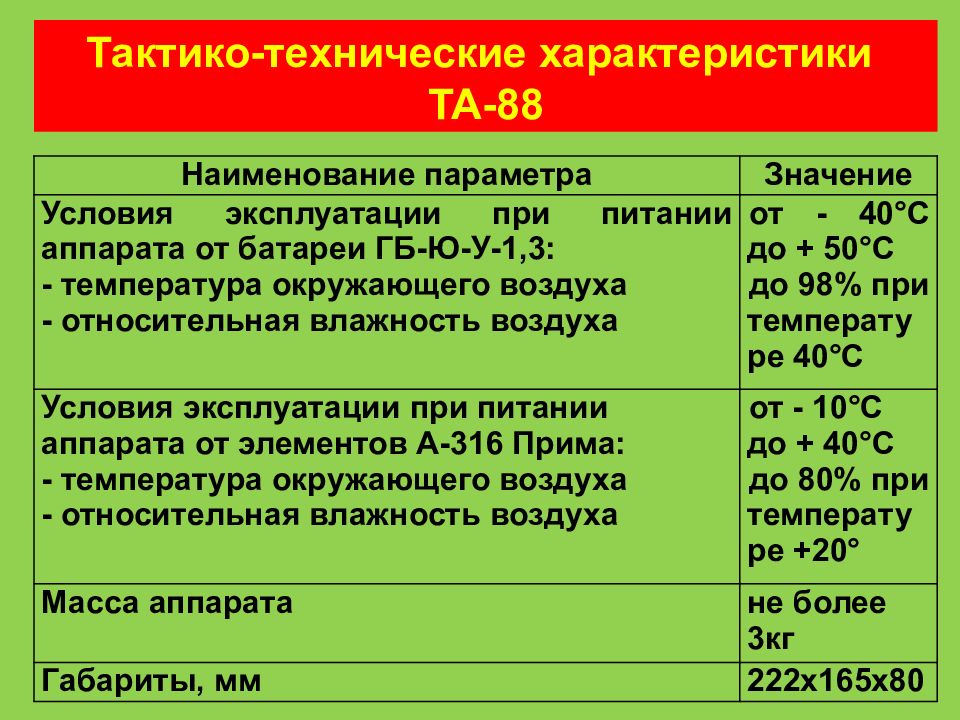

Тактико-технические характеристики ТА-88 Наименование параметра Значение Условия эксплуатации при питании аппарата от батареи ГБ-Ю-У-1,3: - температура окружающего воздуха - относительная влажность воздуха от - 40°С до + 50°С до 98% при температуре 40°С Условия эксплуатации при питании аппарата от элементов А-316 Прима: - температура окружающего воздуха - относительная влажность воздуха от - 10°С до + 40°С до 80% при температуре +20° Масса аппарата не более 3кг Габариты, мм 222х165х80

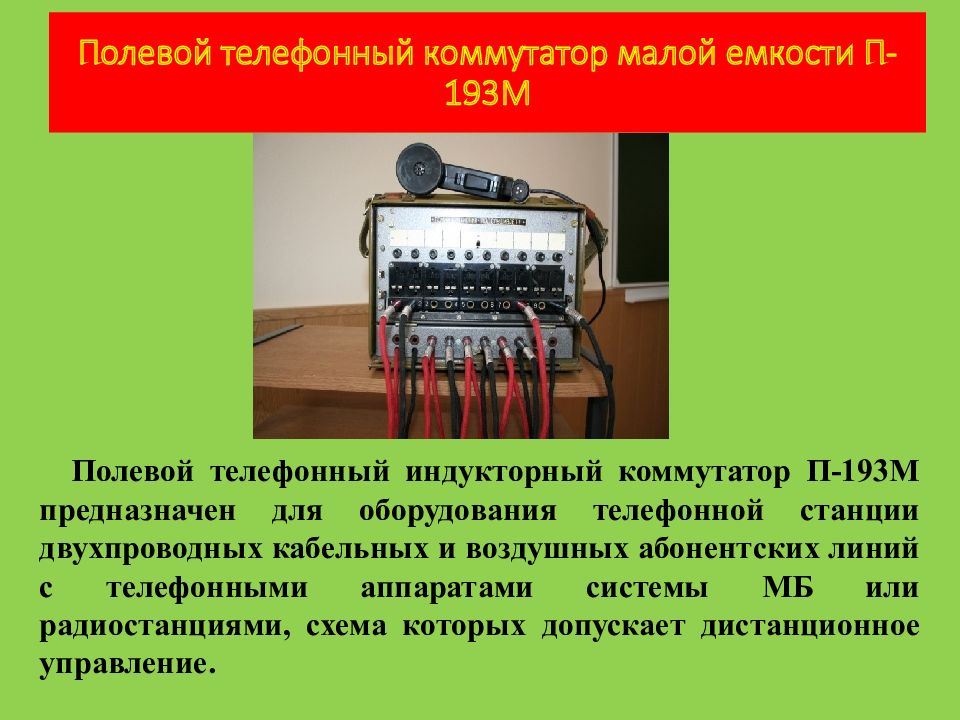

Полевой телефонный индукторный коммутатор П-193М предназначен для оборудования телефонной станции двухпроводных кабельных и воздушных абонентских линий с телефонными аппаратами системы МБ или радиостанциями, схема которых допускает дистанционное управление.

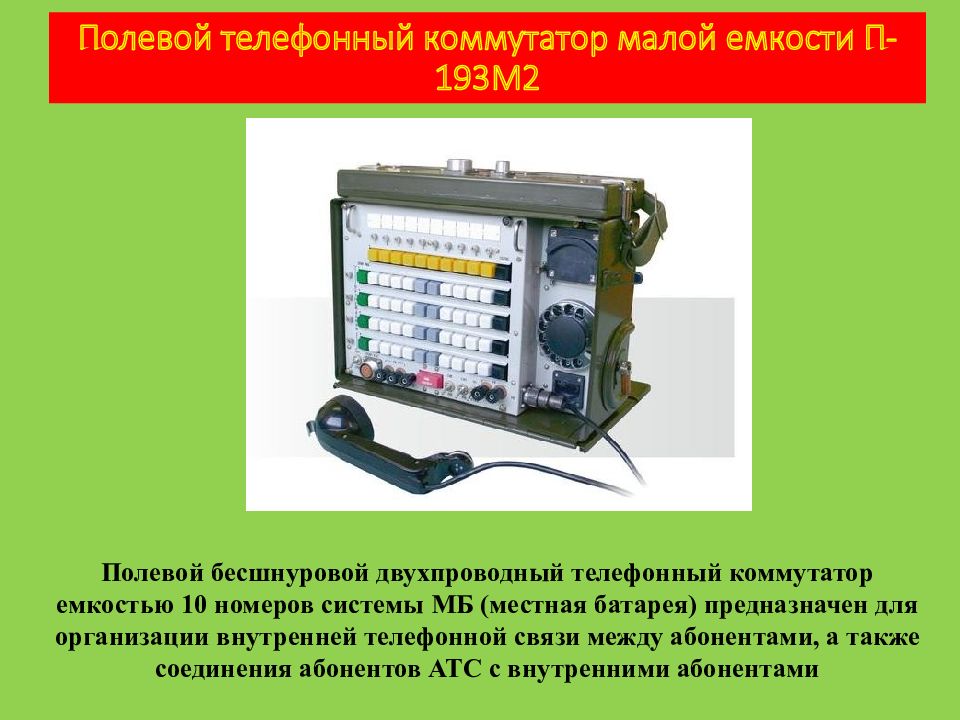

Полевой телефонный коммутатор малой емкости П-193М2 Полевой бесшнуровой двухпроводный телефонный коммутатор емкостью 10 номеров системы МБ (местная батарея) предназначен для организации внутренней телефонной связи между абонентами, а также соединения абонентов АТС с внутренними абонентами
Основные характеристики П-193М2 Габариты 385 х 300 х 147 Масса 13,3 Абонентов МБ 10 Соединительных линий 2 Удаленность от модуля коммутации, км (по полевой кабельной линии П-274М) до 30 Электропитание - от батареи ГБ-10-У-1,3 А напряжением 9 В - от внешнего источника пост. тока 9 В - от внешнего источника постоянного тока 27 В через линейный щиток Температурный режим работы, о С хранения -40...+50 -50...+65 Корпус Металл, высокая прочность и защита от различных электромагнитных излучений Срок службы, лет 15 Гарантийный срок, лет 3

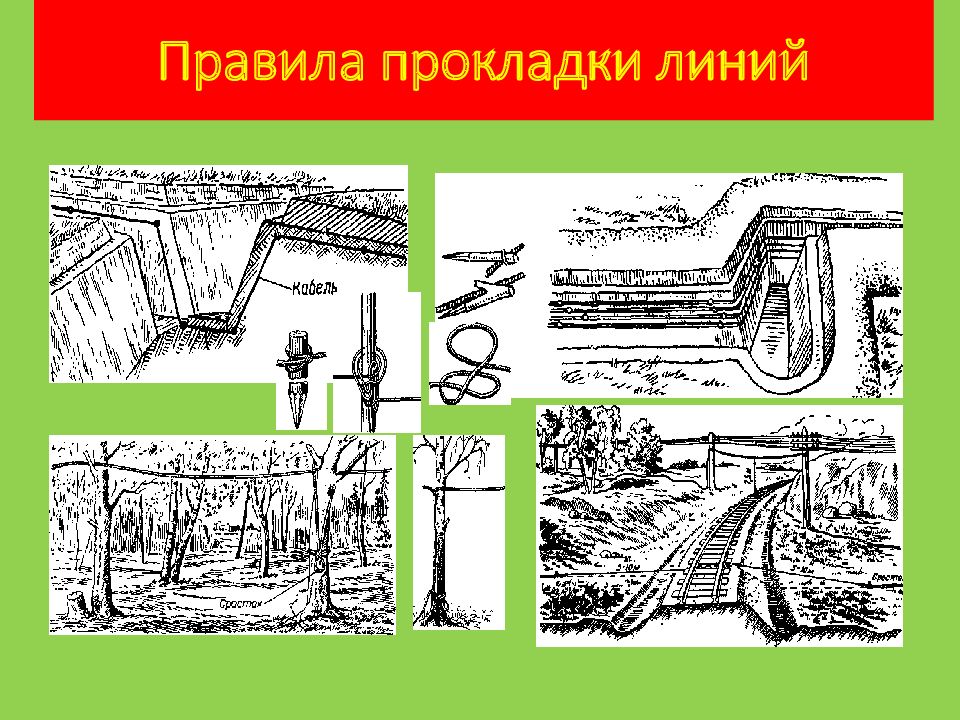

Кабель П-274М предназначены для полевой связи: допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды. Применение кабеля П-274М Токопроводящие жилы скручивают из 3-х стальных проволок диаметром 0.3 мм и 4-х медных проволок диаметром 0.3 мм. В центре располагается стальная проволока, а в наружном слое медные и стальные по схеме: 2 медные + 1 стальная + 2 медные + 1 стальная.

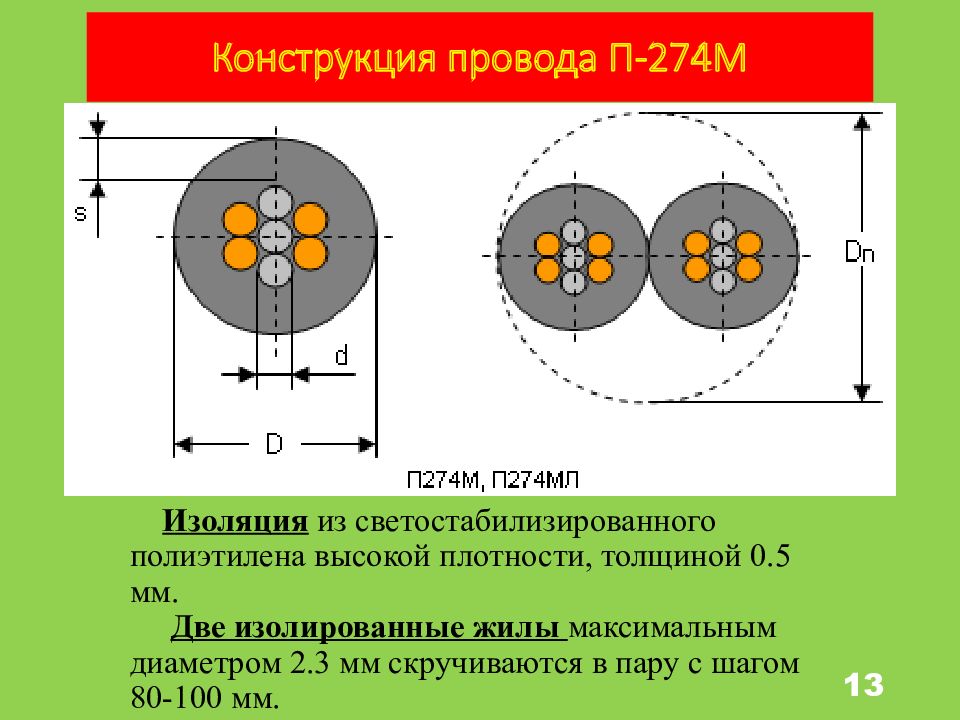

Изоляция из светостабилизированного полиэтилена высокой плотности, толщиной 0.5 мм. Две изолированные жилы максимальным диаметром 2.3 мм скручиваются в пару с шагом 80-100 мм. 13

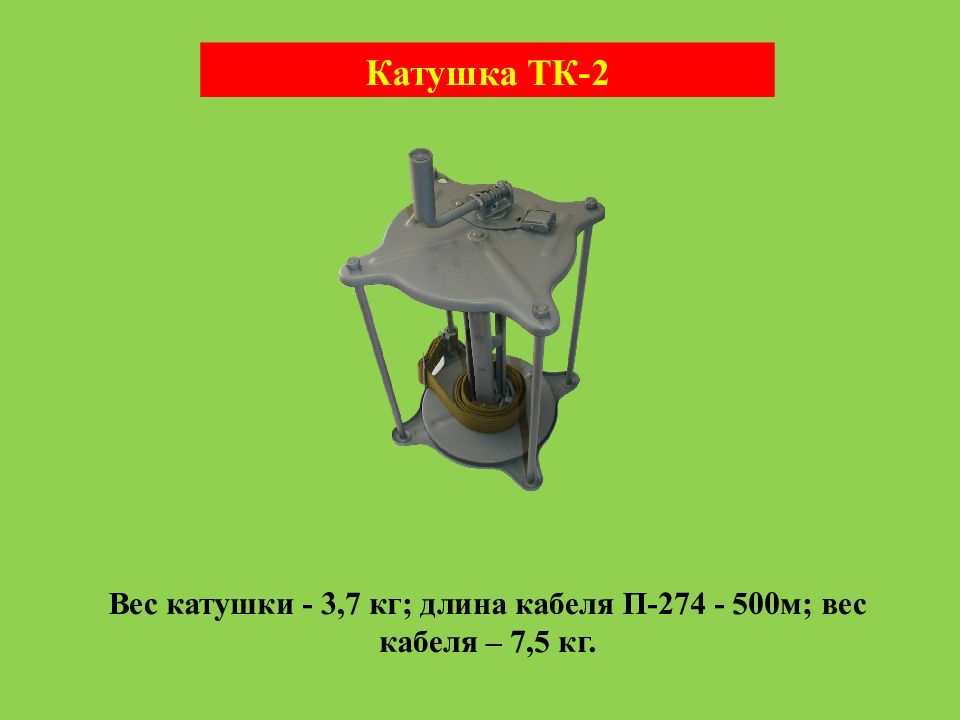

Катушка ТК-2 Вес катушки - 3,7 кг; длина кабеля П-274 - 500м; вес кабеля – 7,5 кг.

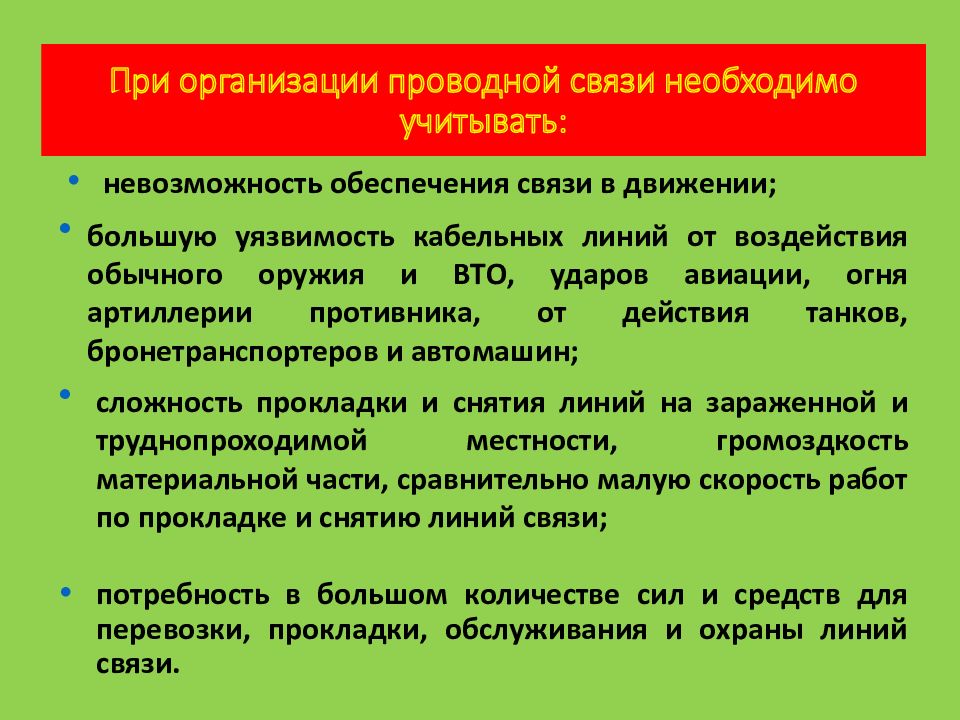

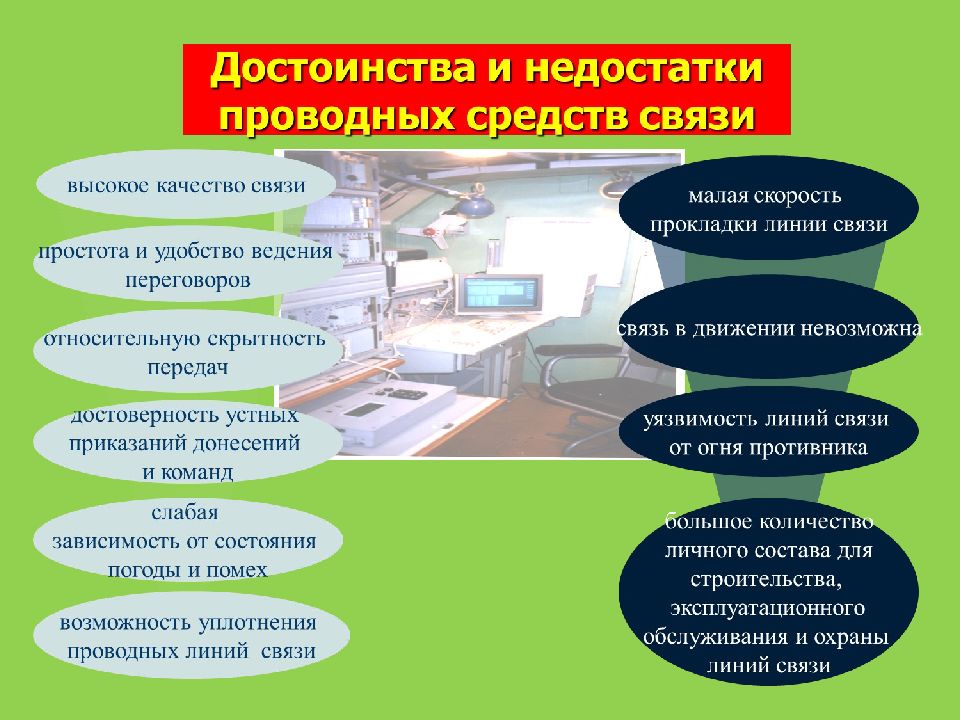

потребность в большом количестве сил и средств для перевозки, прокладки, обслуживания и охраны линий связи. большую уязвимость кабельных линий от воздействия обычного оружия и ВТО, ударов авиации, огня артиллерии противника, от действия танков, бронетранспортеров и автомашин; невозможность обеспечения связи в движении; сложность прокладки и снятия линий на зараженной и труднопроходимой местности, громоздкость материальной части, сравнительно малую скорость работ по прокладке и снятию линий связи;

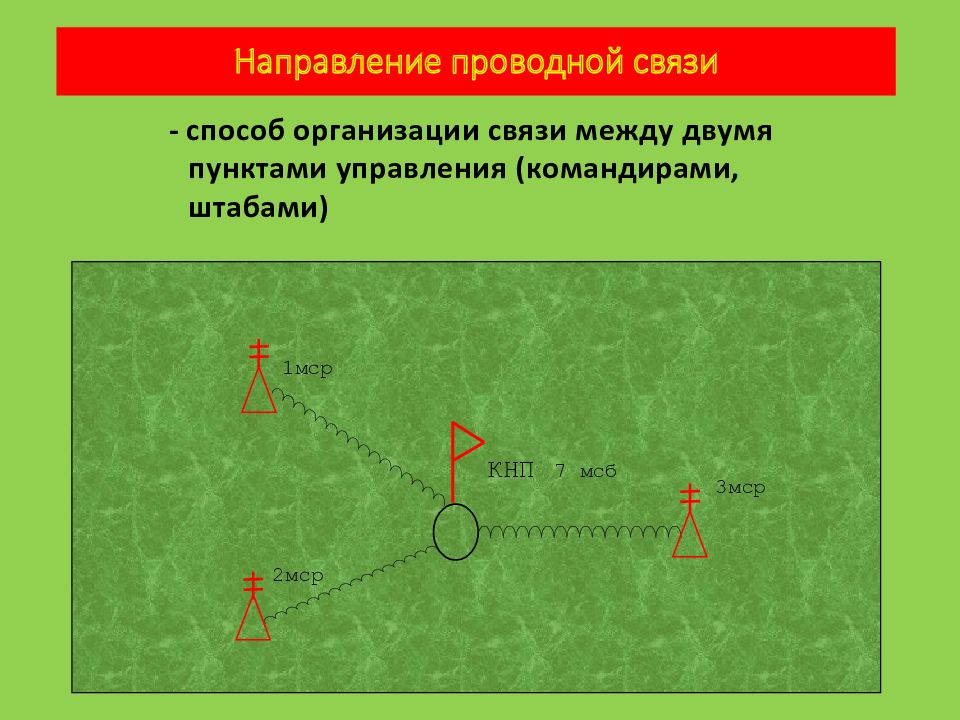

- способ организации связи между двумя пунктами управления (командирами, штабами) 7 мсб 2мс р 3мс р К Н П 1 мс р

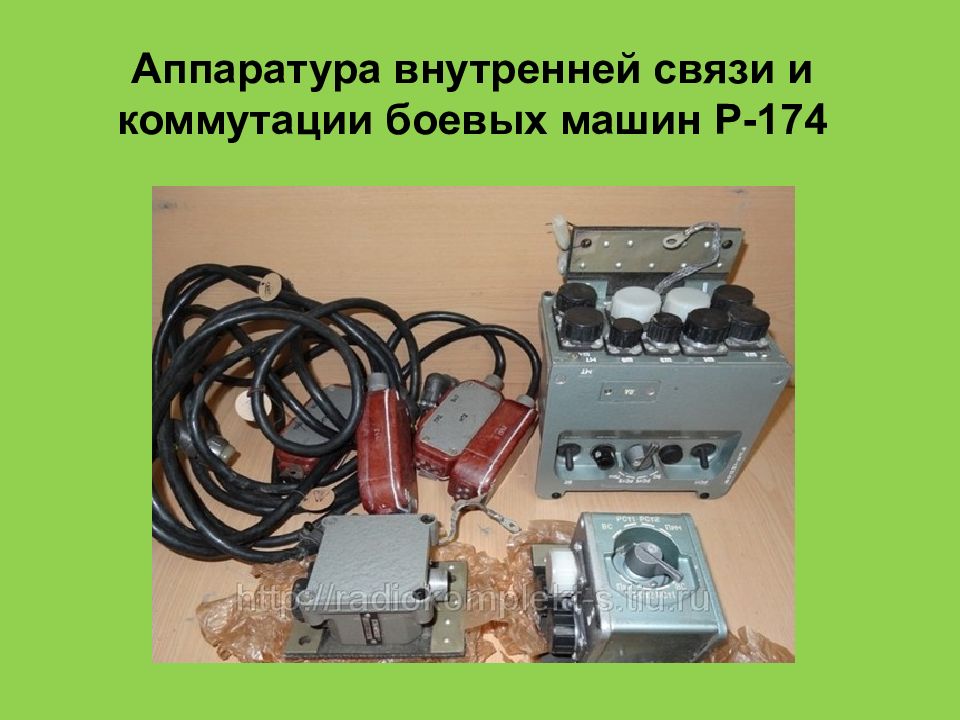

Аппаратура внутренней связи и коммутации боевых машин Р-174
Второй учебный вопрос: «Назначение, тактико-технические характеристики радиосредств связи».

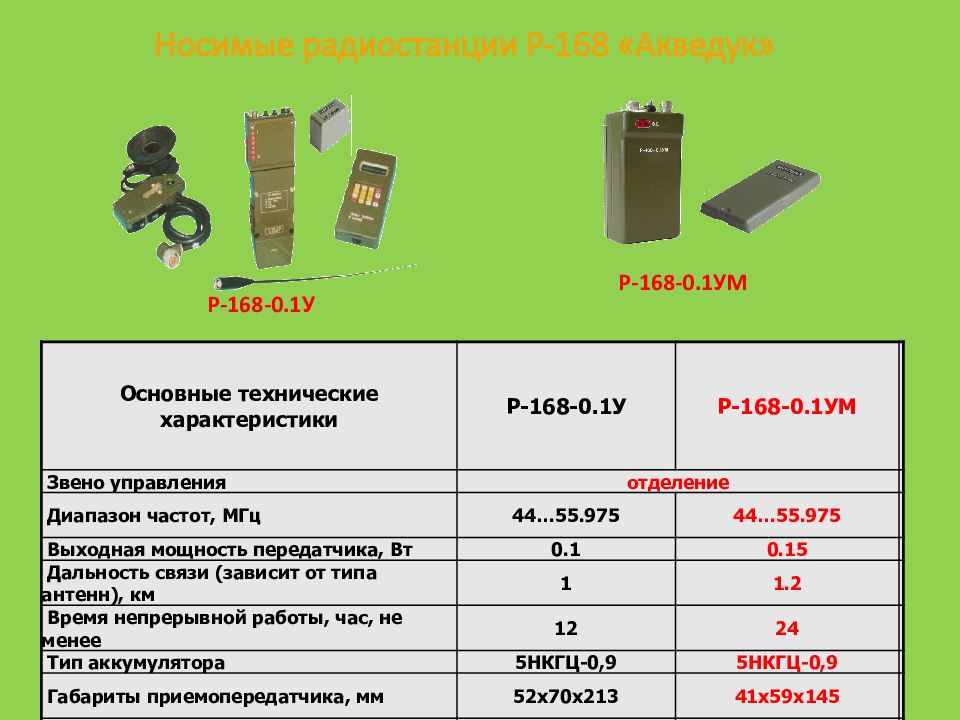

Основные технические характеристики Р-168- 0.1 У Р-168-0.1УМ Звено управления отделение Диапазон частот, МГц 44…55.975 44…55.975 Выходная мощность передатчика, Вт 0.1 0.1 5 Дальность связи (зависит от типа антенн), км 1 1.2 Время непрерывной работы, час, не менее 12 24 Тип аккумулятора 5НКГЦ-0,9 5НКГЦ-0,9 Габариты приемопередатчика, мм 52х70х213 41х59х145 Масса рабочего комплекта, кг 0.6 1.165 Р-168-0.1У Р-168-0.1УМ

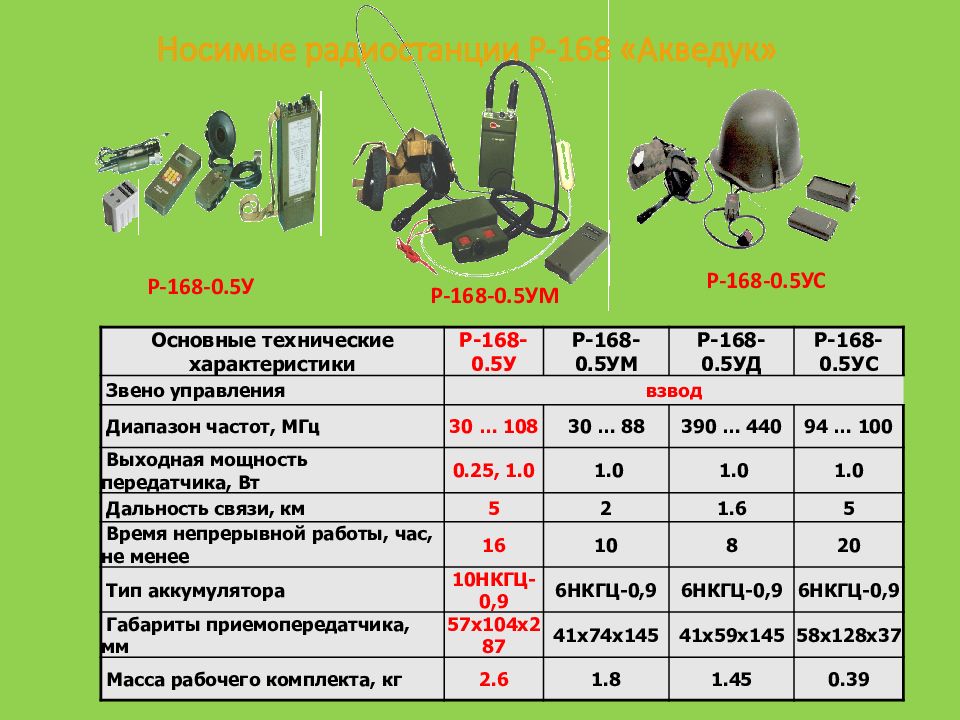

Основные технические характеристики Р-168-0.5У Р-168-0.5УМ Р-168-0.5УД Р-168-0.5УС Звено управления взвод Диапазон частот, МГц 30 … 10 8 30 … 88 3 9 0 … 440 94 … 100 Выходная мощность передатчика, Вт 0.25, 1.0 1.0 1.0 1.0 Дальность связи, км 5 2 1.6 5 Время непрерывной работы, час, не менее 16 10 8 20 Тип аккумулятора 10НКГЦ-0,9 6НКГЦ-0,9 6НКГЦ-0,9 6НКГЦ-0,9 Габариты приемопередатчика, мм 57х104х287 41х74х145 41х59х145 58х128х37 Масса рабочего комплекта, кг 2.6 1.8 1.45 0.39 Р-168-0.5УС Р-168-0.5У Р-168-0.5УМ Носимые радиостанции Р-168 «Акведук»

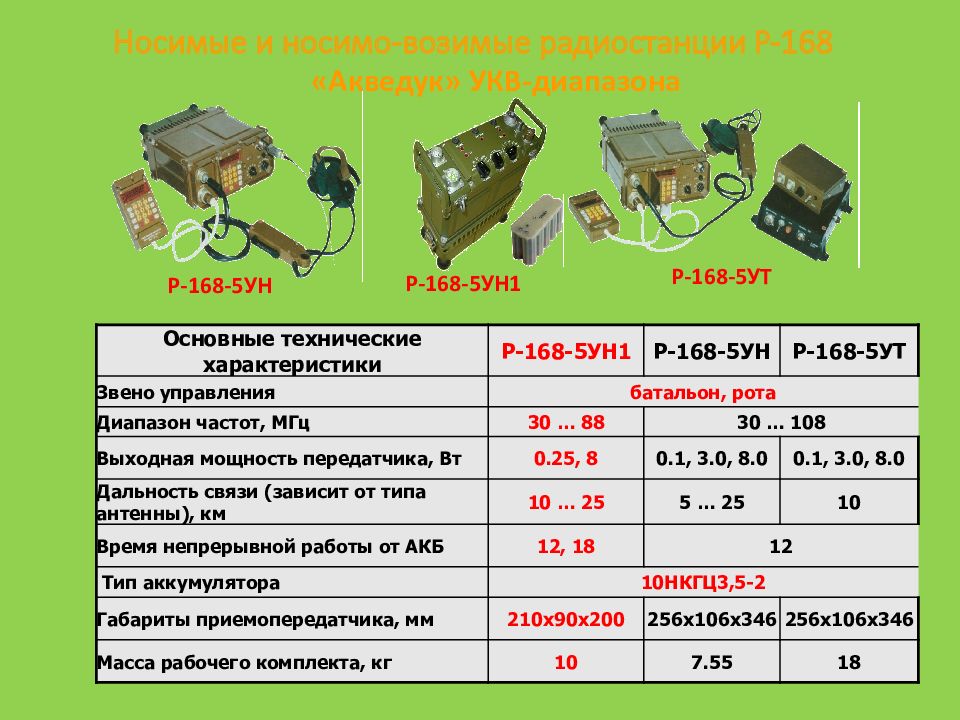

Основные технические характеристики Р-168-5УН1 Р-168-5УН Р-168-5УТ Звено управления батальон, рота Диапазон частот, МГц 30 … 88 30 … 108 Выходная мощность передатчика, Вт 0.25, 8 0.1, 3.0, 8.0 0.1, 3.0, 8.0 Дальность связи (зависит от типа антенны), км 10 … 25 5 … 25 10 Время непрерывной работы от АКБ 12, 18 12 Тип аккумулятора 10НКГЦ3,5-2 Габариты приемопередатчика, мм 210х90х200 256х106х346 256х106х346 Масса рабочего комплекта, кг 10 7.55 18 Р-168-5УН Р-168-5УТ «Акведук» УКВ-диапазона Р-168-5УН1
Состав ПТК-КВ: ЭВМ «Багет-44» радиостанция Р-168-0,1УМ1, навигационная аппаратура, аппаратура ПД, устройство автономного питания Дальность связи - до 3 км оснащаются командиры рот (батарей), взводов Программно-технические комплексы ТЗУ 24 оснащаются командиры разведывательных отделений Состав ПТК-КО: ЭВМ «Багет-44» радиостанция Р-168-0,1УМ1, навигационная аппаратура, аппаратура ПД, устройство автономного питания Дальность связи - до 1,5 км Р-168-5УН2

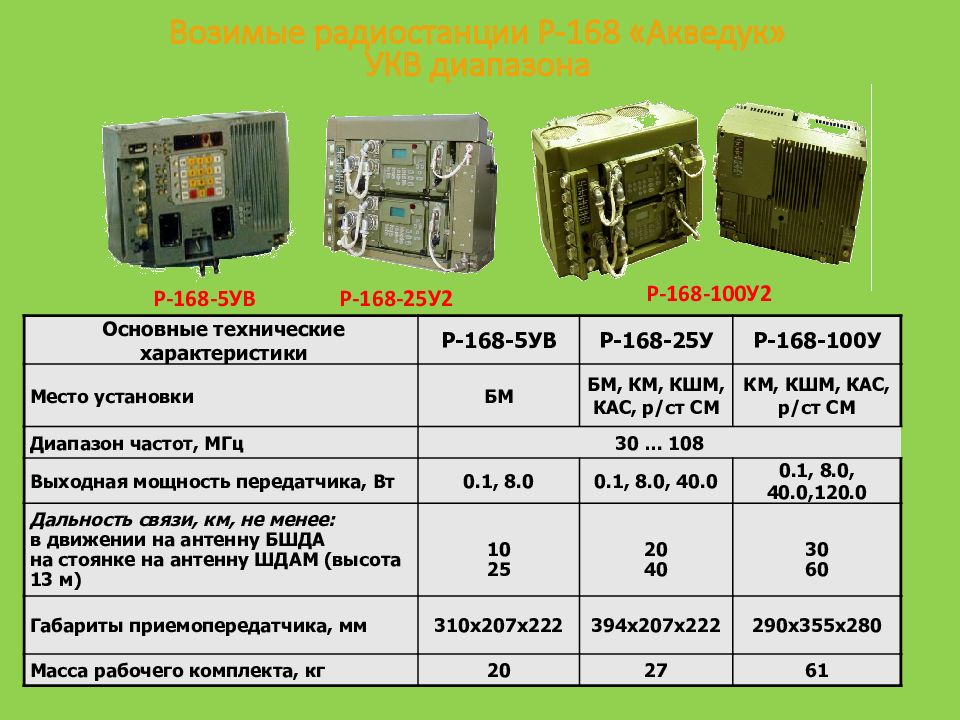

Р-168-5УВ Основные технические характеристики Р-168- 5 УВ Р-168- 25 У Р-168-100У Место установки БМ БМ, КМ, КШМ, КАС, р/ ст СМ КМ, КШМ, КАС, р/ ст СМ Диапазон частот, МГц 30 … 108 Выходная мощность передатчика, Вт 0.1, 8.0 0.1, 8.0, 40.0 0.1, 8.0, 40.0,120.0 Дальность связи, км, не менее: в движении на антенну БШДА на стоянке на антенну ШДАМ (высота 13 м) 10 25 20 40 30 60 Габариты приемопередатчика, мм 310х207х222 394 х207х222 290х355х280 Масса рабочего комплекта, кг 20 27 61 Возимые радиостанции Р-168 «Акведук» УКВ диапазона Р-168-25У2 Р-168-100У2

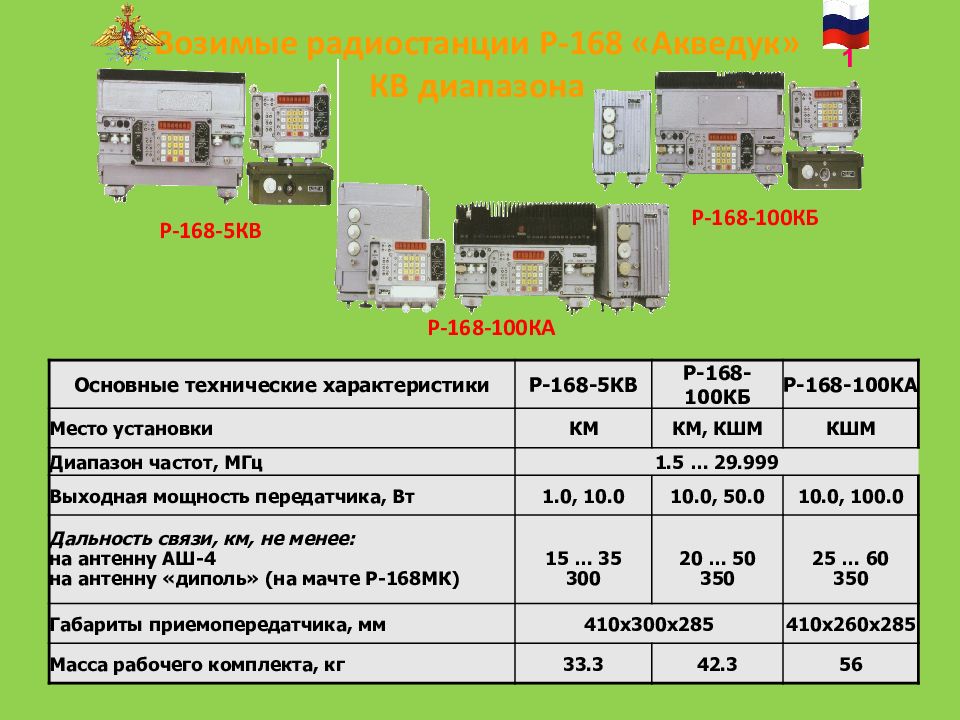

Р-168-5КВ Р-168-100КА Основные технические характеристики Р-168-5КВ Р-168-100КБ Р-168-100КА Место установки КМ КМ, КШМ КШМ Диапазон частот, МГц 1.5 … 29.999 Выходная мощность передатчика, Вт 1.0, 10.0 10.0, 50.0 10.0, 100.0 Дальность связи, км, не менее: на антенну АШ-4 на антенну «диполь» (на мачте Р-168МК) 15 … 35 300 20 … 50 350 25 … 60 350 Габариты приемопередатчика, мм 410х300х285 410х260х285 Масса рабочего комплекта, кг 33.3 42.3 56 Р-168-100КБ Возимые радиостанции Р-168 «Акведук» КВ диапазона 21

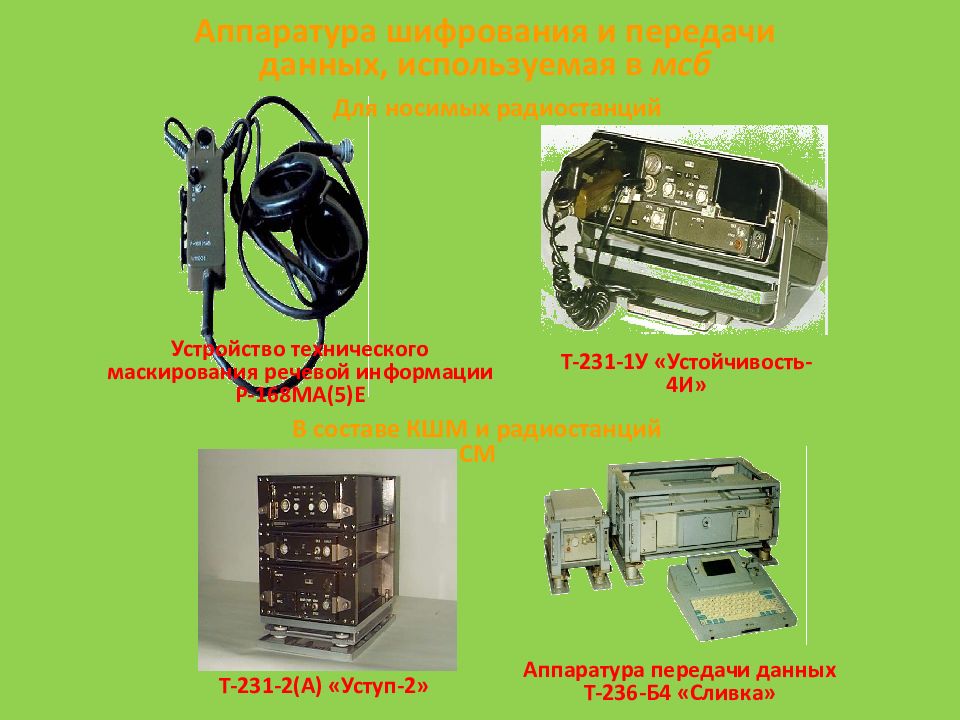

Аппаратура шифрования и передачи данных, используемая в мсб Устройство технического маскирования речевой информации Р-168МА(5)Е Т-231-1У «Устойчивость-4И» Для носимых радиостанций Т-231-2(А) «Уступ-2» Аппаратура передачи данных Т-236-Б4 «Сливка» В составе КШМ и радиостанций СМ
Универсальная командно-штабная машина Р -149 МА 1 Радиостанция Р-168-100КБ 1 Радиостанция Р-168-100У-2 2 X 2 Радиостанция Р-168-0,1У 1 Радиостанция Р-168УП 1 Станция спутниковой связи Р-439МД (1) Аппаратура передачи данных Т-236-В 1 Аппаратура шифрования Т-231-2А 1 Аппаратура шифрования Т-231-2 2 Комплект ср. АУВ (АРМ на ПЭВМ «Багет») 2 УКШМ Р-149МА1 УКШМ Р-149МГ1-01 УКШМ Р-149МГ1-02 Состав УКШМ Р-149МА(Г)1

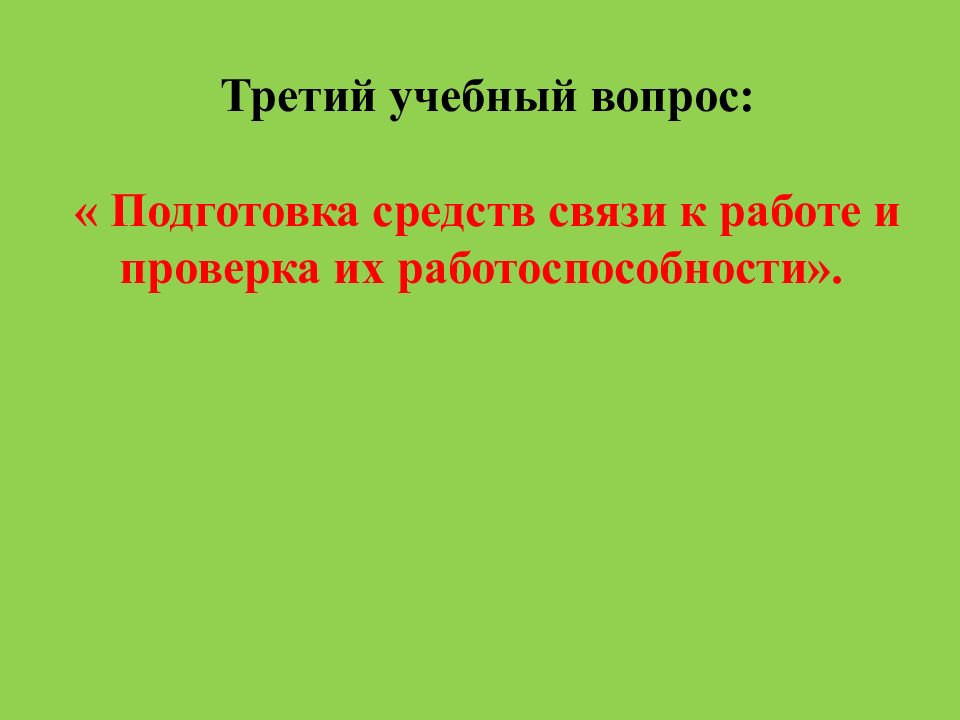

Третий учебный вопрос: « Подготовка средств связи к работе и проверка их работоспособности».

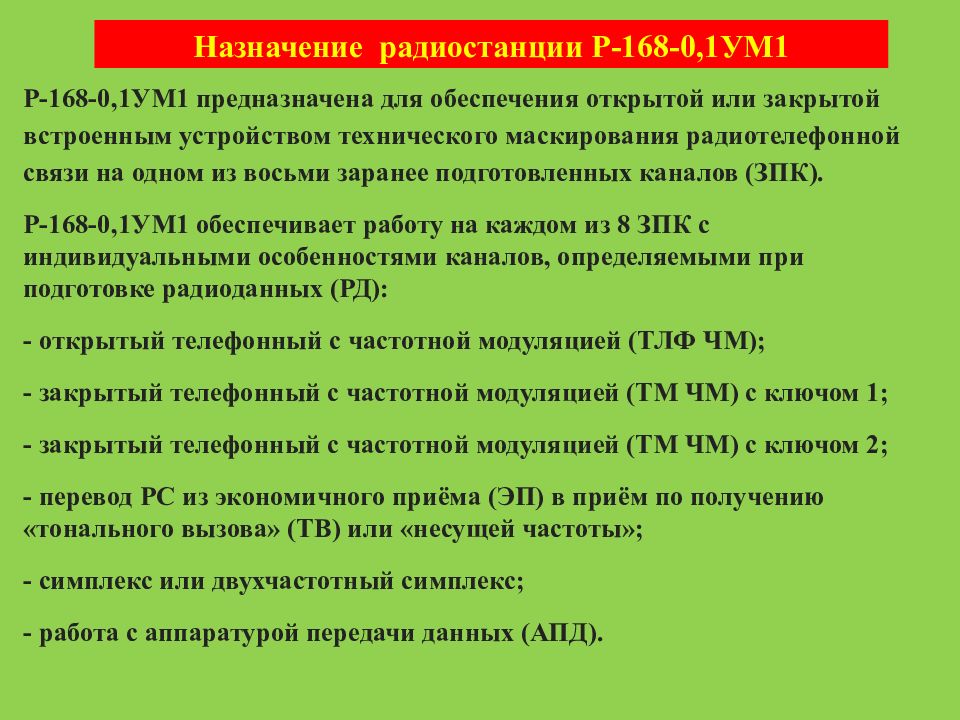

Р-168-0,1УМ1 предназначена для обеспечения открытой или закрытой встроенным устройством технического маскирования радиотелефонной связи на одном из восьми заранее подготовленных каналов (ЗПК). Р-168-0,1УМ1 обеспечивает работу на каждом из 8 ЗПК с индивидуальными особенностями каналов, определяемыми при подготовке радиоданных (РД): - открытый телефонный с частотной модуляцией (ТЛФ ЧМ); - закрытый телефонный с частотной модуляцией (ТМ ЧМ) с ключом 1; - закрытый телефонный с частотной модуляцией (ТМ ЧМ) с ключом 2; - перевод РС из экономичного приёма (ЭП) в приём по получению «тонального вызова» (ТВ) или «несущей частоты»; - симплекс или двухчастотный симплекс; - работа с аппаратурой передачи данных (АПД). Назначение радиостанции Р-168-0,1УМ1

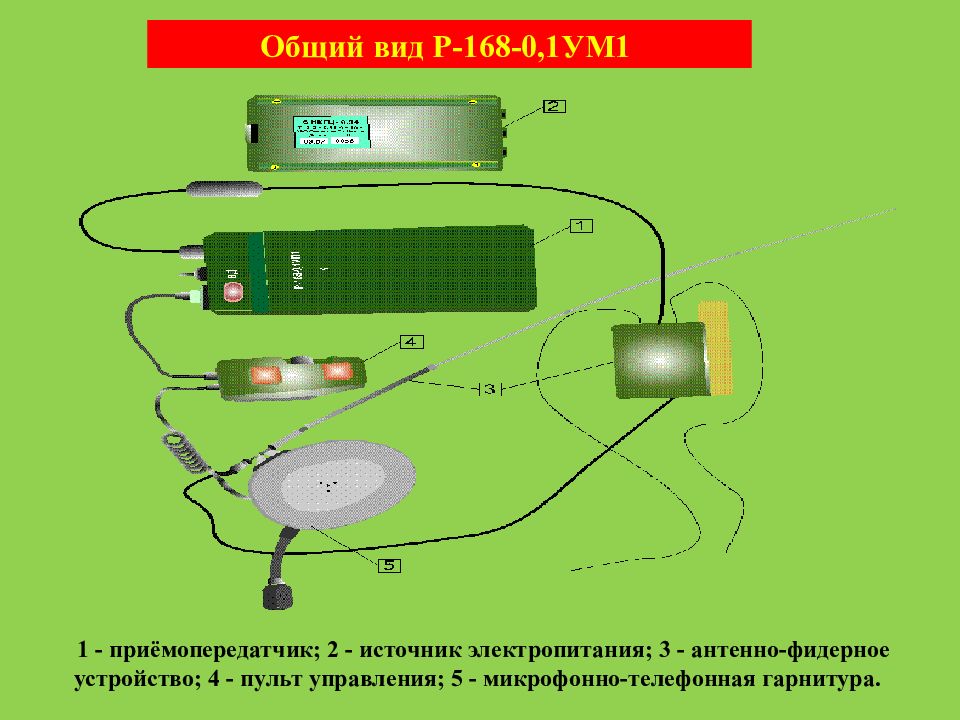

1 - приёмопередатчик; 2 - источник электропитания; 3 - антенно-фидерное устройство; 4 - пульт управления; 5 - микрофонно-телефонная гарнитура. Общий вид Р-168-0,1УМ1

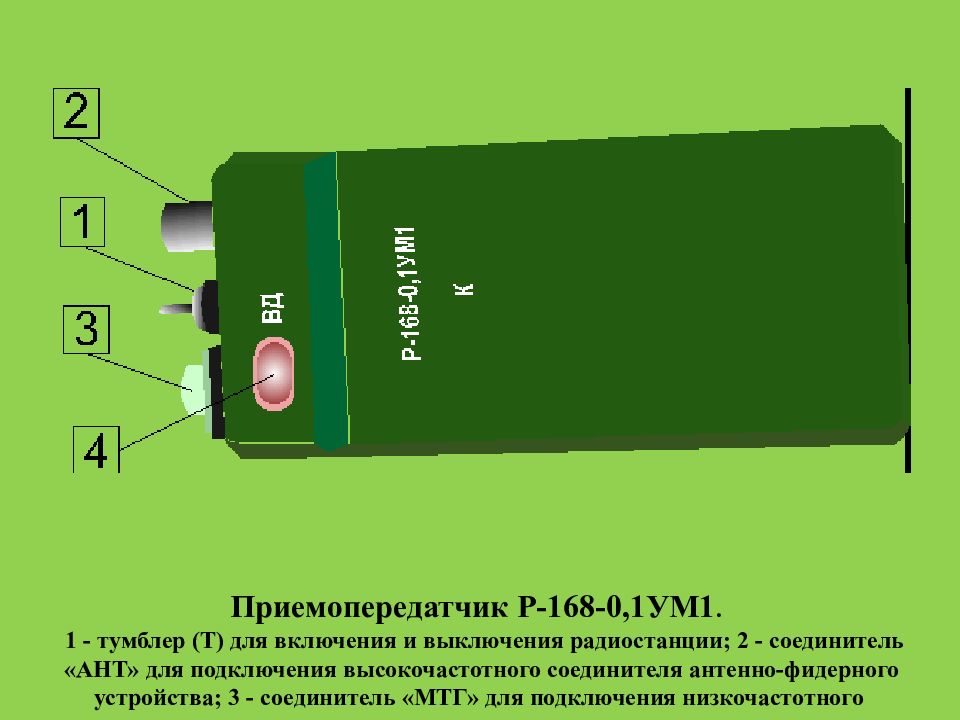

Приемопередатчик Р-168-0,1УМ1. 1 - тумблер (Т) для включения и выключения радиостанции; 2 - соединитель «АНТ» для подключения высокочастотного соединителя антенно-фидерного устройства; 3 - соединитель «МТГ» для подключения низкочастотного

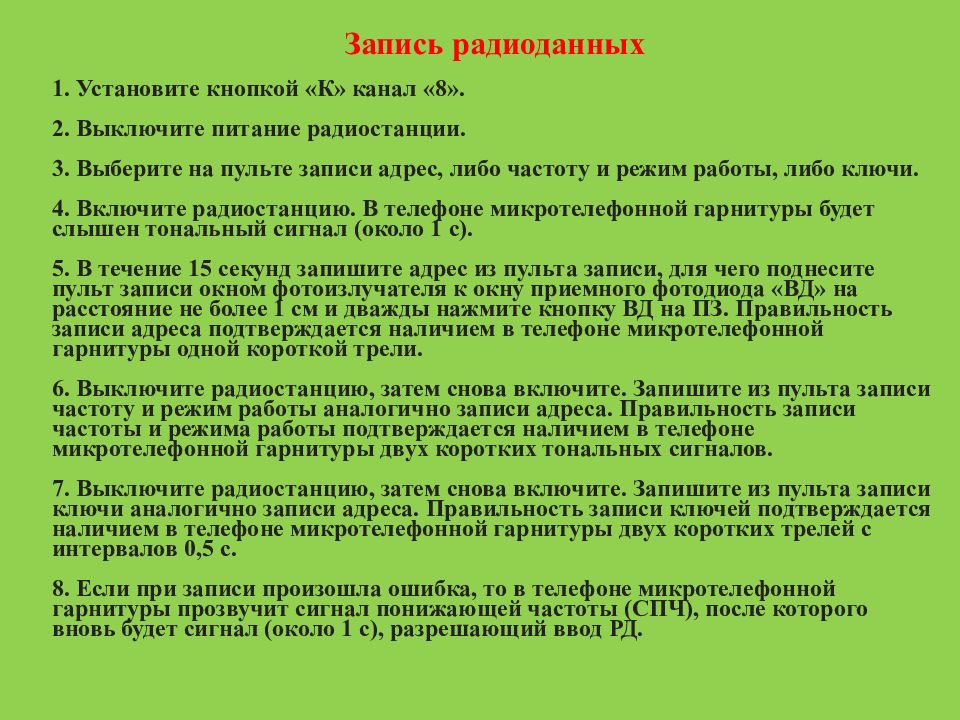

Запись радиоданных 1. Установите кнопкой «К» канал «8». 2. Выключите питание радиостанции. 3. Выберите на пульте записи адрес, либо частоту и режим работы, либо ключи. 4. Включите радиостанцию. В телефоне микротелефонной гарнитуры будет слышен тональный сигнал (около 1 с). 5. В течение 15 секунд запишите адрес из пульта записи, для чего поднесите пульт записи окном фотоизлучателя к окну приемного фотодиода «ВД» на расстояние не более 1 см и дважды нажмите кнопку ВД на ПЗ. Правильность записи адреса подтверждается наличием в телефоне микротелефонной гарнитуры одной короткой трели. 6. Выключите радиостанцию, затем снова включите. Запишите из пульта записи частоту и режим работы аналогично записи адреса. Правильность записи частоты и режима работы подтверждается наличием в телефоне микротелефонной гарнитуры двух коротких тональных сигналов. 7. Выключите радиостанцию, затем снова включите. Запишите из пульта записи ключи аналогично записи адреса. Правильность записи ключей подтверждается наличием в телефоне микротелефонной гарнитуры двух коротких трелей с интервалов 0,5 с. 8. Если при записи произошла ошибка, то в телефоне микротелефонной гарнитуры прозвучит сигнал понижающей частоты (СПЧ), после которого вновь будет сигнал (около 1 с), разрешающий ввод РД.

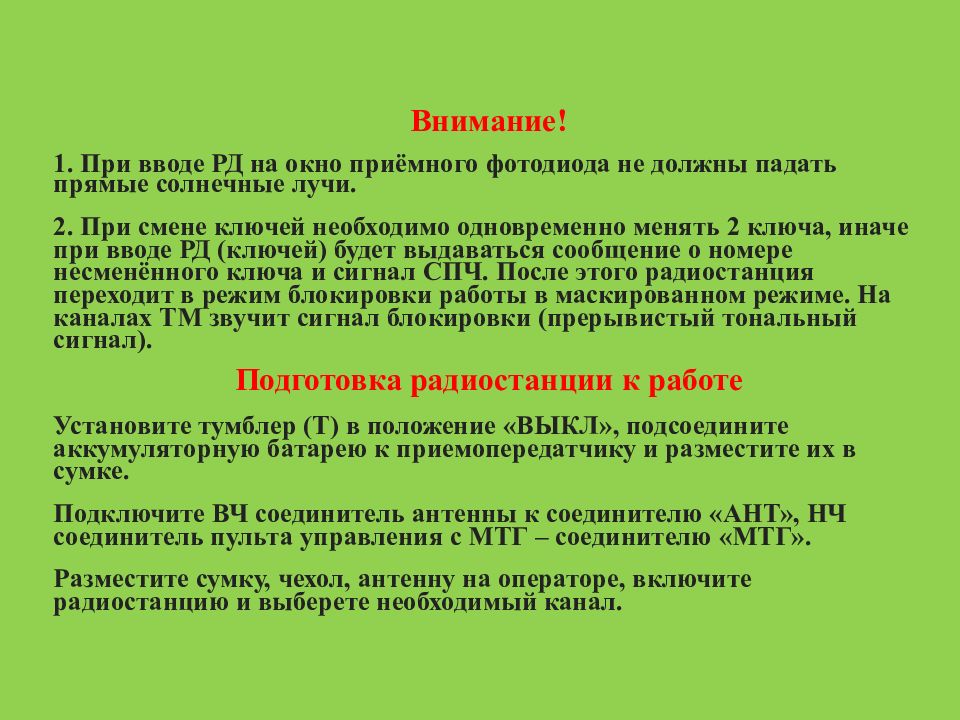

Внимание! 1. При вводе РД на окно приёмного фотодиода не должны падать прямые солнечные лучи. 2. При смене ключей необходимо одновременно менять 2 ключа, иначе при вводе РД (ключей) будет выдаваться сообщение о номере несменённого ключа и сигнал СПЧ. После этого радиостанция переходит в режим блокировки работы в маскированном режиме. На каналах ТМ звучит сигнал блокировки (прерывистый тональный сигнал). Подготовка радиостанции к работе Установите тумблер (Т) в положение «ВЫКЛ», подсоедините аккумуляторную батарею к приемопередатчику и разместите их в сумке. Подключите ВЧ соединитель антенны к соединителю «АНТ», НЧ соединитель пульта управления с МТГ – соединителю «МТГ». Разместите сумку, чехол, антенну на операторе, включите радиостанцию и выберете необходимый канал.
Выбор канала работы радиостанции Нажмите кнопку «К», установите номер требуемого канала работы радиостанции, контроль номера канала – с помощью речевого подсказчика, например: № ЗПК Режим Перевод РС из ЭП в приём СП Сообщение в телефоне МТГ открытый по несущей - «канал 3 закрыт» ТМ по несущей - «канал 3» открытый по ТВ - «канал 3 открыт», трель ТМ по ТВ - «канал 3», трель ТМ по несущей нет «канал 8» - перевод РС из СП в приём только по ТВ есть «канал 8», 4 коротких гудка открытый, работа с АПД по несущей - «канал 2», сигнал, напоминающий бульканье, «открыт»

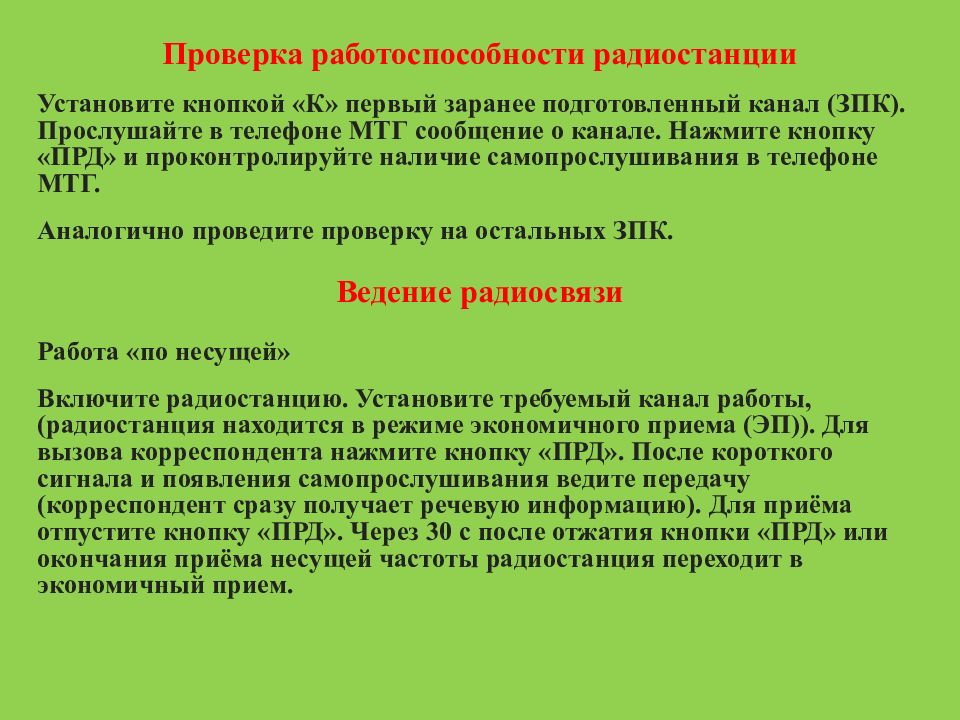

Проверка работоспособности радиостанции Установите кнопкой «К» первый заранее подготовленный канал (ЗПК). Прослушайте в телефоне МТГ сообщение о канале. Нажмите кнопку «ПРД» и проконтролируйте наличие самопрослушивания в телефоне МТГ. Аналогично проведите проверку на остальных ЗПК. Ведение радиосвязи Работа «по несущей» Включите радиостанцию. Установите требуемый канал работы, (радиостанция находится в режиме экономичного приема (ЭП)). Для вызова корреспондента нажмите кнопку «ПРД». После короткого сигнала и появления самопрослушивания ведите передачу (корреспондент сразу получает речевую информацию). Для приёма отпустите кнопку «ПРД». Через 30 с после отжатия кнопки «ПРД» или окончания приёма несущей частоты радиостанция переходит в экономичный прием.
Работа «по ТВ (тональному вызову)» Включите радиостанцию. Установите требуемый канал работы (радиостанция находится в режиме экономичного приема). Для вызова корреспондента нажмите и удерживайте не менее 3 с кнопку «ТОН», при этом вызываемый корреспондент получает вызов (в телефоне микротелефонной гарнитуры – трель), его радиостанция переходит из режима экономичного приема (ЭП) в приём. Отпустите кнопку «ТОН», нажмите кнопку «ПРД» и ведите передачу. Для приёма отпустите кнопку «ПРД». В течение 2 мин. после отжатия кнопки «ТОН» можно без посылки тонального вызова продолжить передачу интервалами не более 1 мин. нажатием кнопки «ПРД». Через 2 мин. у вызываемого корреспондента (после предупреждения – 5 коротких сигналов) радиостанция переходит из приёма в экономичный прием.

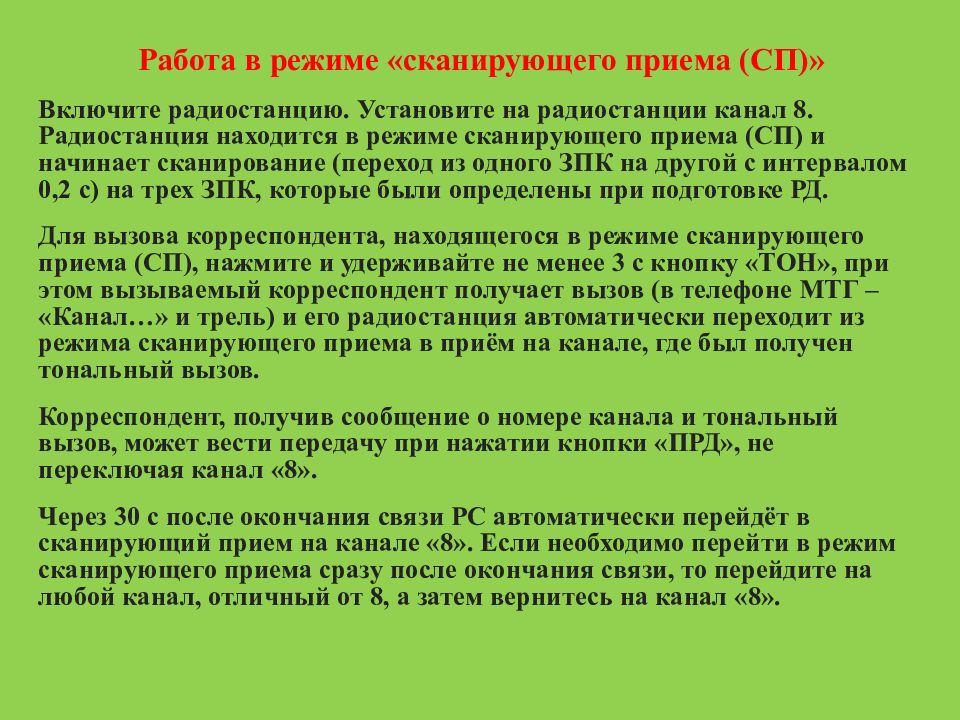

Работа в режиме «сканирующего приема (СП)» Включите радиостанцию. Установите на радиостанции канал 8. Радиостанция находится в режиме сканирующего приема (СП) и начинает сканирование (переход из одного ЗПК на другой с интервалом 0,2 с) на трех ЗПК, которые были определены при подготовке РД. Для вызова корреспондента, находящегося в режиме сканирующего приема (СП), нажмите и удерживайте не менее 3 с кнопку «ТОН», при этом вызываемый корреспондент получает вызов (в телефоне МТГ – «Канал…» и трель) и его радиостанция автоматически переходит из режима сканирующего приема в приём на канале, где был получен тональный вызов. Корреспондент, получив сообщение о номере канала и тональный вызов, может вести передачу при нажатии кнопки «ПРД», не переключая канал «8». Через 30 с после окончания связи РС автоматически перейдёт в сканирующий прием на канале «8». Если необходимо перейти в режим сканирующего приема сразу после окончания связи, то перейдите на любой канал, отличный от 8, а затем вернитесь на канал «8».
Радиостанция Р-168-5УН-1 1. приемопередатчик; 2. аккумуляторный отсек; 3. аккумуляторная батарея; 4. штыревые антенны 1,5 м и 2,4 м.

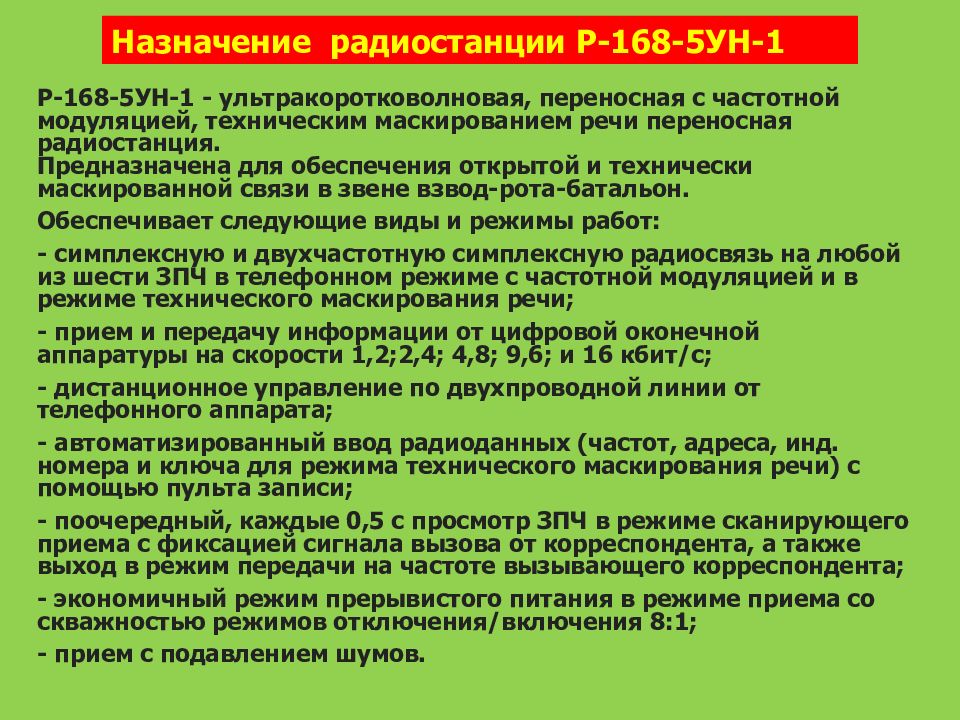

Р-168-5УН-1 - ультракоротковолновая, переносная с частотной модуляцией, техническим маскированием речи переносная радиостанция. Предназначена для обеспечения открытой и технически маскированной связи в звене взвод-рота-батальон. Обеспечивает следующие виды и режимы работ: - симплексную и двухчастотную симплексную радиосвязь на любой из шести ЗПЧ в телефонном режиме с частотной модуляцией и в режиме технического маскирования речи; - прием и передачу информации от цифровой оконечной аппаратуры на скорости 1,2;2,4; 4,8; 9,6; и 16 кбит/с; - дистанционное управление по двухпроводной линии от телефонного аппарата; - автоматизированный ввод радиоданных (частот, адреса, инд. номера и ключа для режима технического маскирования речи) с помощью пульта записи; - поочередный, каждые 0,5 с просмотр ЗПЧ в режиме сканирующего приема с фиксацией сигнала вызова от корреспондента, а также выход в режим передачи на частоте вызывающего корреспондента; - экономичный режим прерывистого питания в режиме приема со скважностью режимов отключения/включения 8:1; - прием с подавлением шумов. Назначение радиостанции Р-168-5УН-1

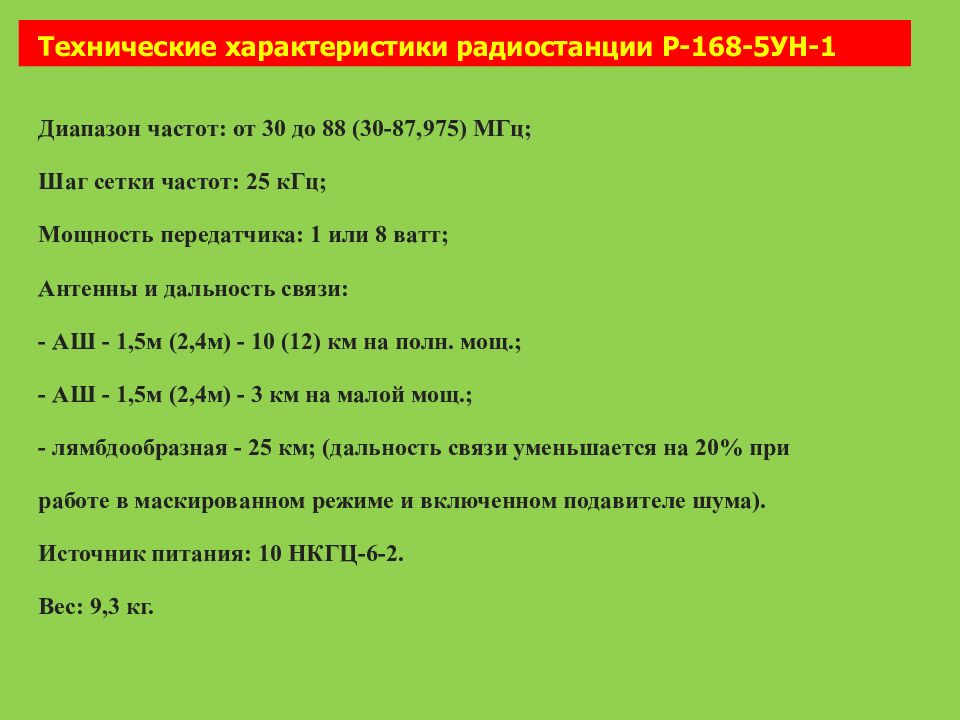

Диапазон частот: от 30 до 88 (30-87,975) МГц; Шаг сетки частот: 25 кГц; Мощность передатчика: 1 или 8 ватт; Антенны и дальность связи: - АШ - 1,5м (2,4м) - 10 (12) км на полн. мощ.; - АШ - 1,5м (2,4м) - 3 км на малой мощ.; - лямбдообразная - 25 км; (дальность связи уменьшается на 20% при работе в маскированном режиме и включенном подавителе шума). Источник питания: 10 НКГЦ-6-2. Вес: 9,3 кг. Технические характеристики радиостанции Р-168-5УН-1
Передняя панель Р-168-5УН-1

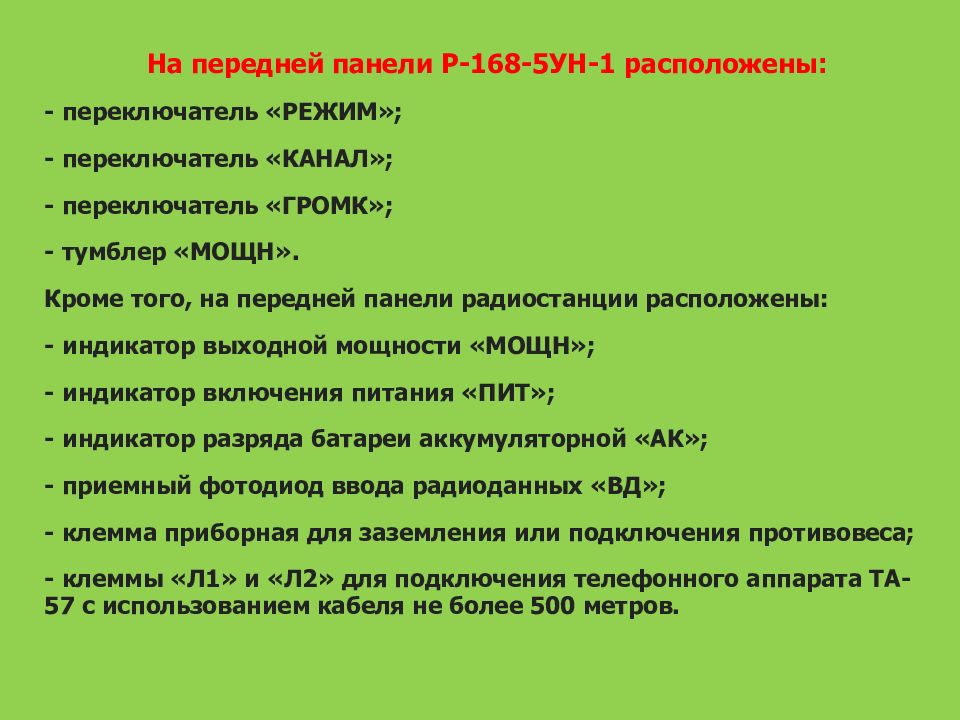

На передней панели Р-168-5УН-1 расположены: - переключатель «РЕЖИМ»; - переключатель «КАНАЛ»; - переключатель «ГРОМК»; - тумблер «МОЩН». Кроме того, на передней панели радиостанции расположены: - индикатор выходной мощности «МОЩН»; - индикатор включения питания «ПИТ»; - индикатор разряда батареи аккумуляторной «АК»; - приемный фотодиод ввода радиоданных «ВД»; - клемма приборная для заземления или подключения противовеса; - клеммы «Л1» и «Л2» для подключения телефонного аппарата ТА-57 с использованием кабеля не более 500 метров.

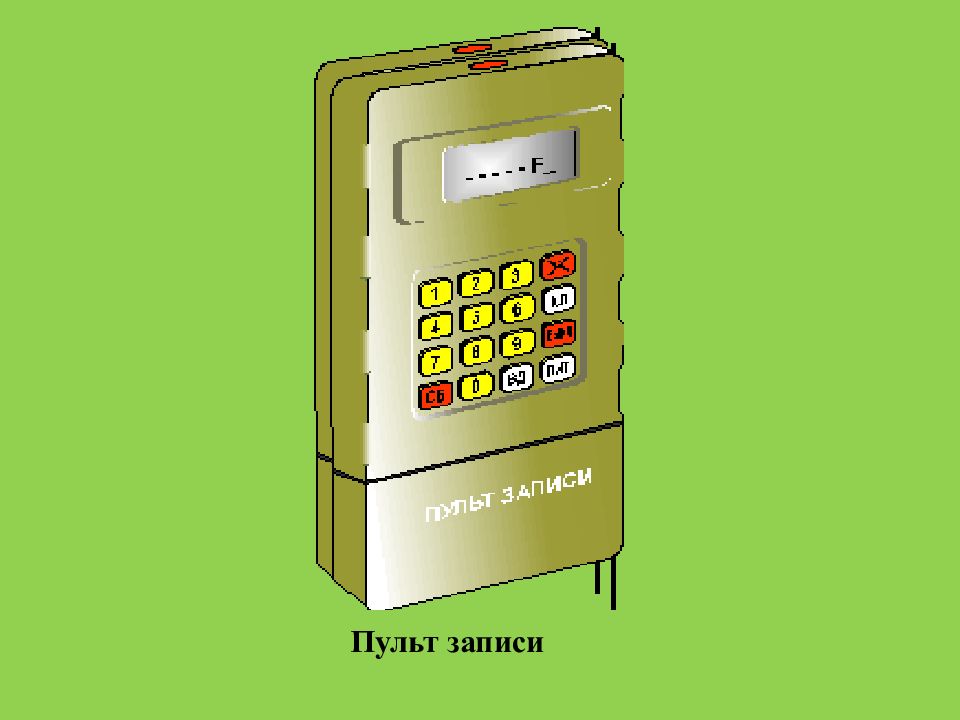

Пульт записи

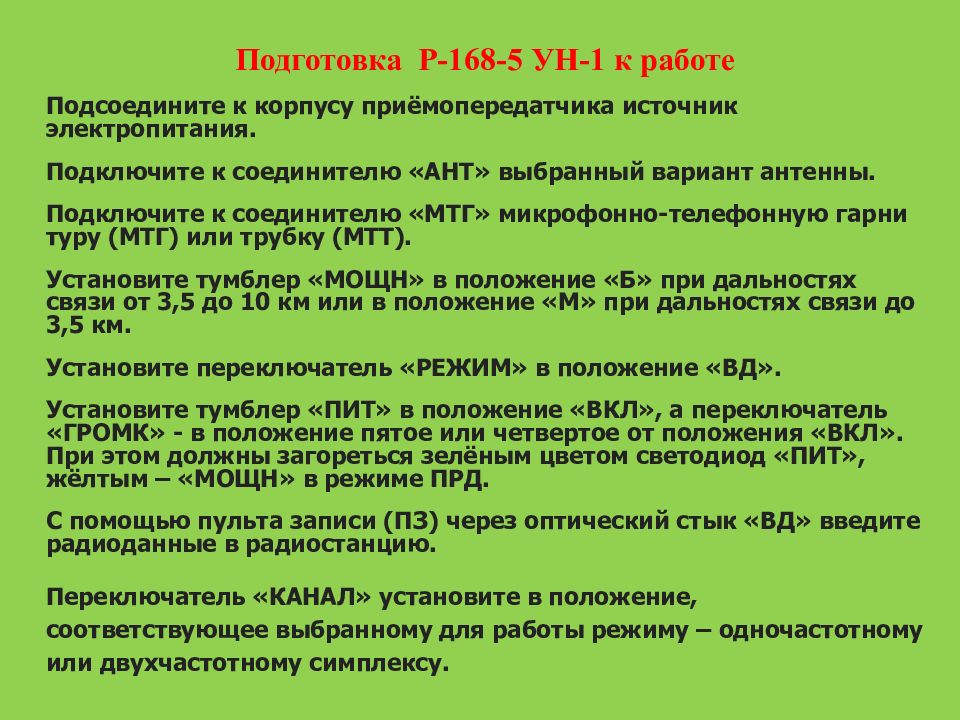

Подготовка Р-168-5 УН-1 к работе Подсоедините к корпусу приёмопередатчика источник электропитания. Подключите к соединителю «АНТ» выбранный вариант антенны. Подключите к соединителю «МТГ» микрофонно-телефонную гарнитуру (МТГ) или трубку (МТТ). Установите тумблер «МОЩН» в положение «Б» при дальностях связи от 3,5 до 10 км или в положение «М» при дальностях связи до 3,5 км. Установите переключатель «РЕЖИМ» в положение «ВД». Установите тумблер «ПИТ» в положение «ВКЛ», а переключатель «ГРОМК» - в положение пятое или четвертое от положения «ВКЛ». При этом должны загореться зелёным цветом светодиод «ПИТ», жёлтым – «МОЩН» в режиме ПРД. С помощью пульта записи (ПЗ) через оптический стык «ВД» введите радиоданные в радиостанцию. Переключатель «КАНАЛ» установите в положение, соответствующее выбранному для работы режиму – одночастотному или двухчастотному симплексу.

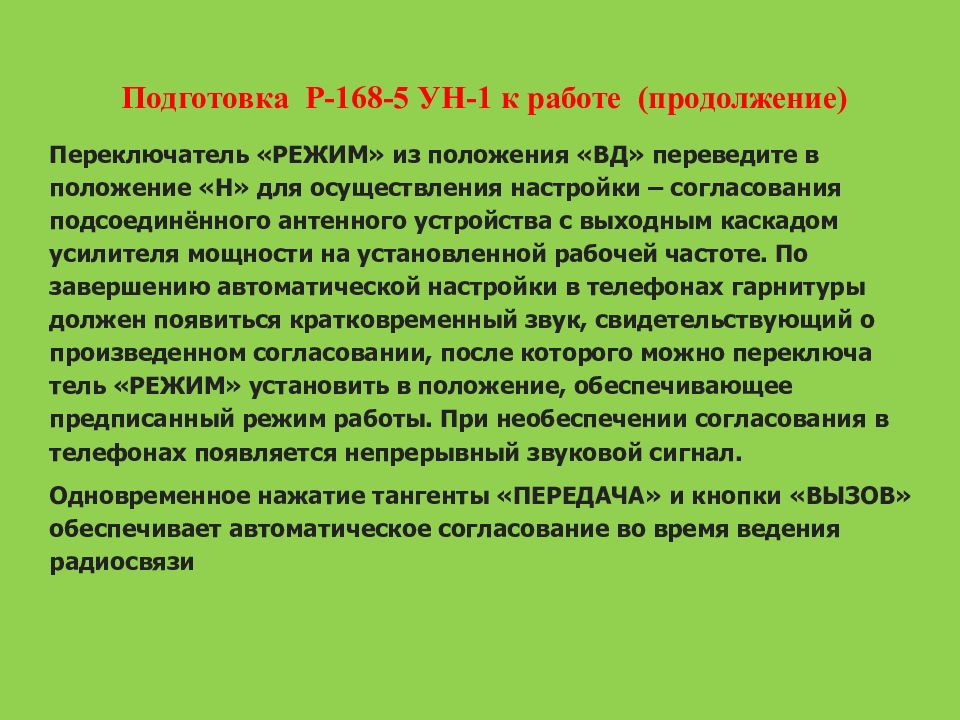

Подготовка Р-168-5 УН-1 к работе (продолжение) Переключатель «РЕЖИМ» из положения «ВД» переведите в положение «Н» для осуществления настройки – согласования подсоединённого антенного устройства с выходным каскадом усилителя мощности на установленной рабочей частоте. По завершению автоматической настройки в телефонах гарнитуры должен появиться кратковременный звук, свидетельствующий о произведенном согласовании, после которого можно переключатель «РЕЖИМ» установить в положение, обеспечивающее предписанный режим работы. При необеспечении согласования в телефонах появляется непрерывный звуковой сигнал. Одновременное нажатие тангенты «ПЕРЕДАЧА» и кнопки «ВЫЗОВ» обеспечивает автоматическое согласование во время ведения радиосвязи
Ведение радиосвязи Ведение радиосвязи радиостанцией от микротелефонной гарнитуры (телефонного аппарата) Работа с использованием микротелефонной гарнитуры осуществляется в положении – «ТЛФ» переключателя «РЕЖИМ», обеспечивающих прием и передачу информации в аналоговом виде. Пульт записи выполнен в ударопрочном корпусе, герметично закрытом алюминиевой крышкой. Внешний вид пульта записи приведен на рисунке 18. На передней панели пульта записи расположены: кнопочная тастатура, состоящая из 15 кнопок и ЖКИ. В верхней боковой стенке располагается окно ИК-излучателя и ИК-приёмника для приёма и выдачи радиоданных. Питание пульта записи осуществляется при помощи элементов питания, которые располагаются в отсеке питания, закрытом легкосъёмной пластмассовой крышкой. Крышка фиксируется при помощи поворотных ограничителей движка. Фиксация элементов питания в отсеке питания проводится при помощи конических пружин и контактов, которые обеспечивают возможность использования различных элементов питания.

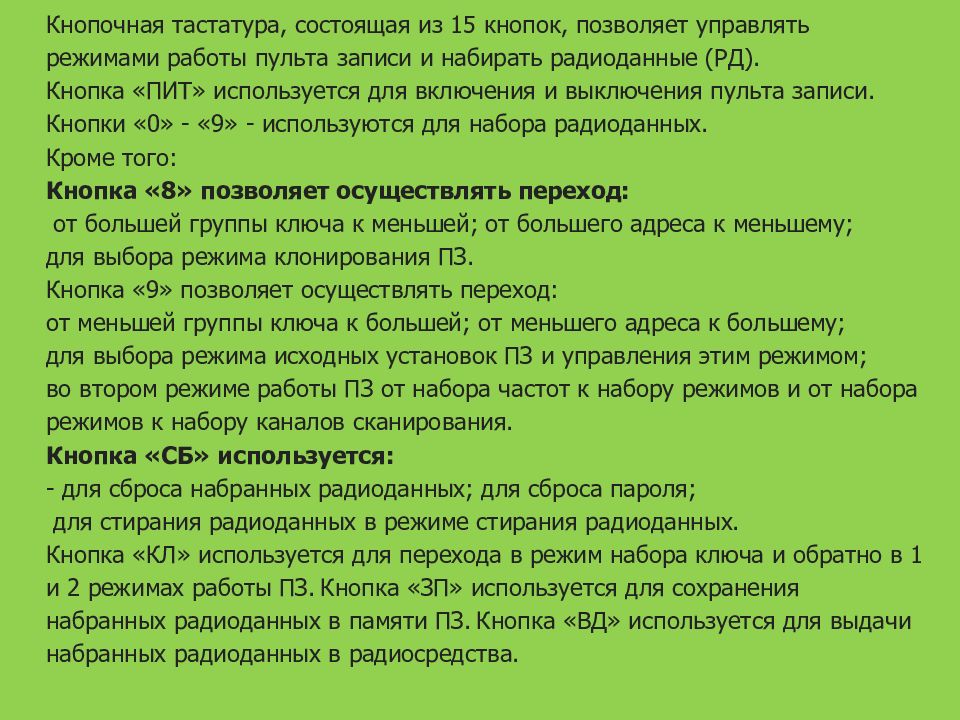

Кнопочная тастатура, состоящая из 15 кнопок, позволяет управлять режимами работы пульта записи и набирать радиоданные (РД). Кнопка «ПИТ» используется для включения и выключения пульта записи. Кнопки «0» - «9» - используются для набора радиоданных. Кроме того: Кнопка «8» позволяет осуществлять переход: от большей группы ключа к меньшей; от большего адреса к меньшему; для выбора режима клонирования ПЗ. Кнопка «9» позволяет осуществлять переход: от меньшей группы ключа к большей; от меньшего адреса к большему; для выбора режима исходных установок ПЗ и управления этим режимом; во втором режиме работы ПЗ от набора частот к набору режимов и от набора режимов к набору каналов сканирования. Кнопка «СБ» используется: - для сброса набранных радиоданных; для сброса пароля; для стирания радиоданных в режиме стирания радиоданных. Кнопка «КЛ» используется для перехода в режим набора ключа и обратно в 1 и 2 режимах работы ПЗ. Кнопка «ЗП» используется для сохранения набранных радиоданных в памяти ПЗ. Кнопка «ВД» используется для выдачи набранных радиоданных в радиосредства.

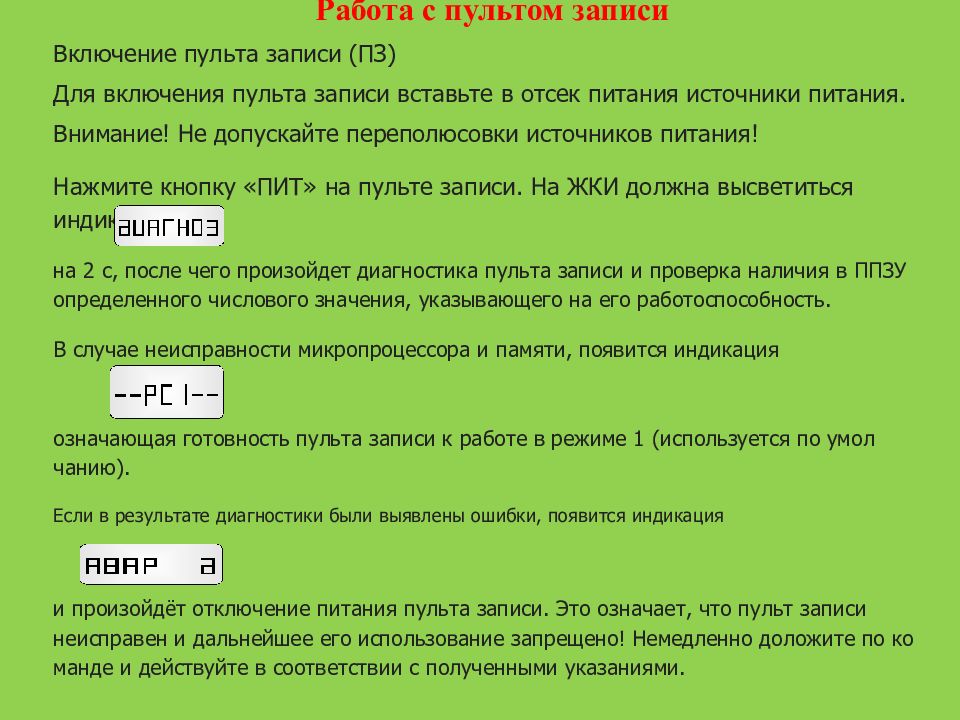

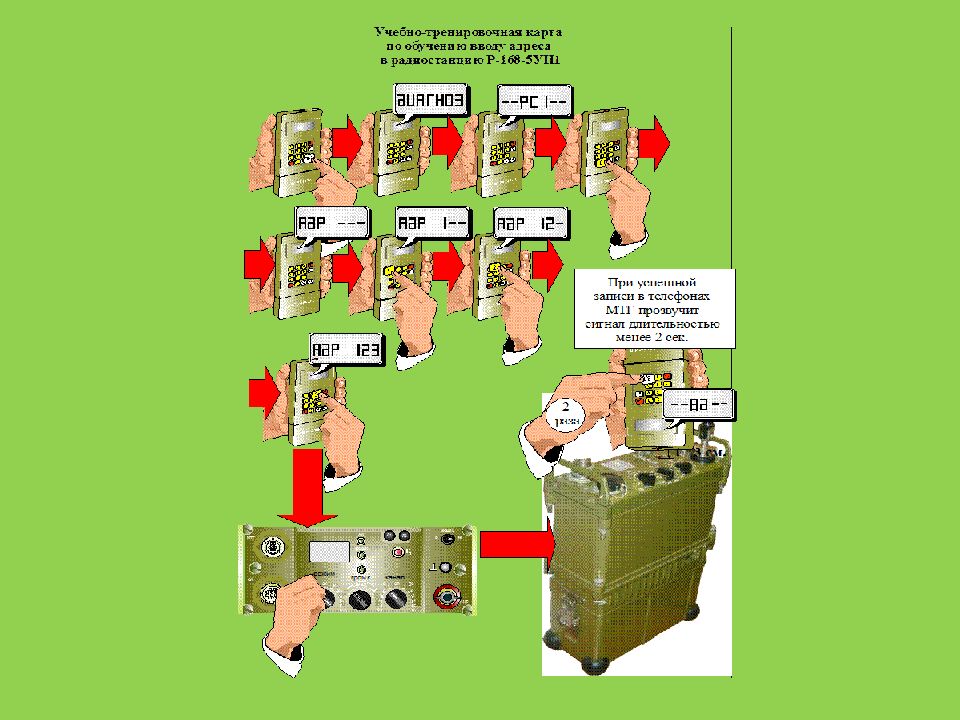

Работа с пультом записи Включение пульта записи (ПЗ) Для включения пульта записи вставьте в отсек питания источники питания. Внимание! Не допускайте переполюсовки источников питания! Нажмите кнопку «ПИТ» на пульте записи. На ЖКИ должна высветиться индикация на 2 с, после чего произойдет диагностика пульта записи и проверка наличия в ППЗУ определенного числового значения, указывающего на его работоспособность. В случае неисправности микропроцессора и памяти, появится индикация означающая готовность пульта записи к работе в режиме 1 (используется по умолчанию). Если в результате диагностики были выявлены ошибки, появится индикация и произойдёт отключение питания пульта записи. Это означает, что пульт записи неисправен и дальнейшее его использование запрещено! Немедленно доложите по команде и действуйте в соответствии с полученными указаниями.

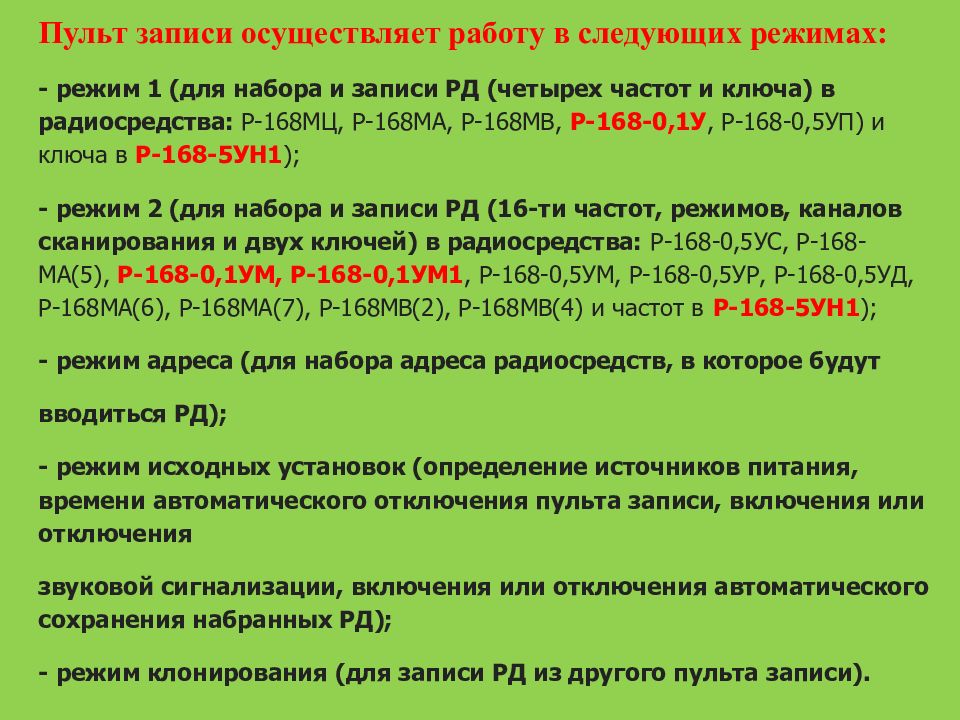

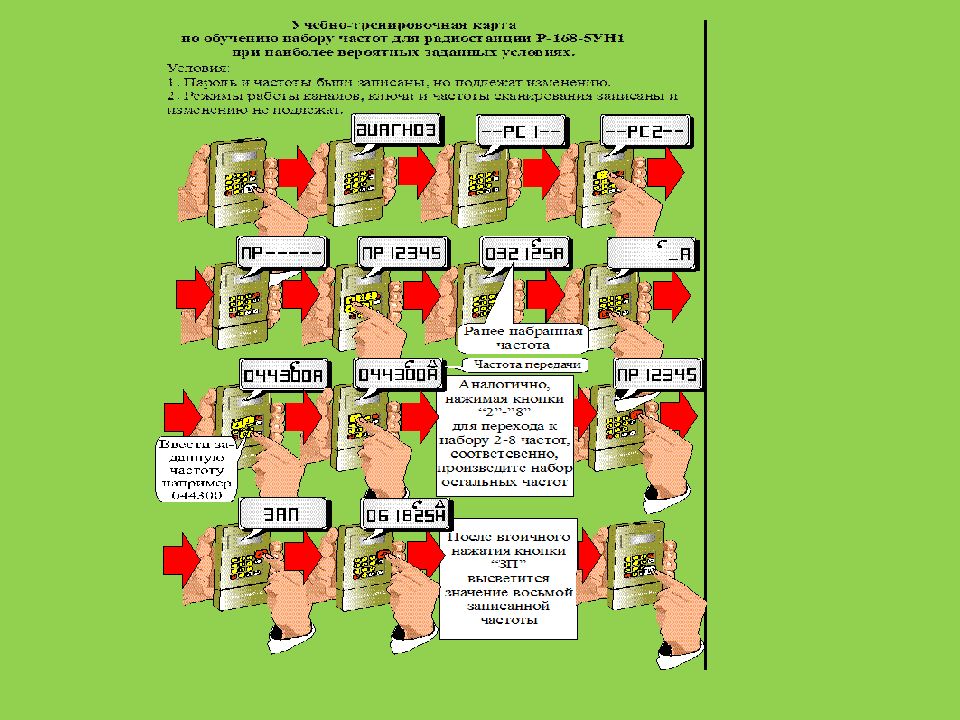

Пульт записи осуществляет работу в следующих режимах: - режим 1 (для набора и записи РД (четырех частот и ключа) в радиосредства: Р-168МЦ, Р-168МА, Р-168МВ, Р-168-0,1У, Р-168-0,5УП) и ключа в Р-168-5УН1 ); - режим 2 (для набора и записи РД (16-ти частот, режимов, каналов сканирования и двух ключей) в радиосредства: Р-168-0,5УС, Р-168-МА(5), Р-168-0,1УМ, Р-168-0,1УМ1, Р-168-0,5УМ, Р-168-0,5УР, Р-168-0,5УД, Р-168МА(6), Р-168МА(7), Р-168МВ(2), Р-168МВ(4) и частот в Р-168-5УН1 ); - режим адреса (для набора адреса радиосредств, в которое будут вводиться РД); - режим исходных установок (определение источников питания, времени автоматического отключения пульта записи, включения или отключения звуковой сигнализации, включения или отключения автоматического сохранения набранных РД); - режим клонирования (для записи РД из другого пульта записи).

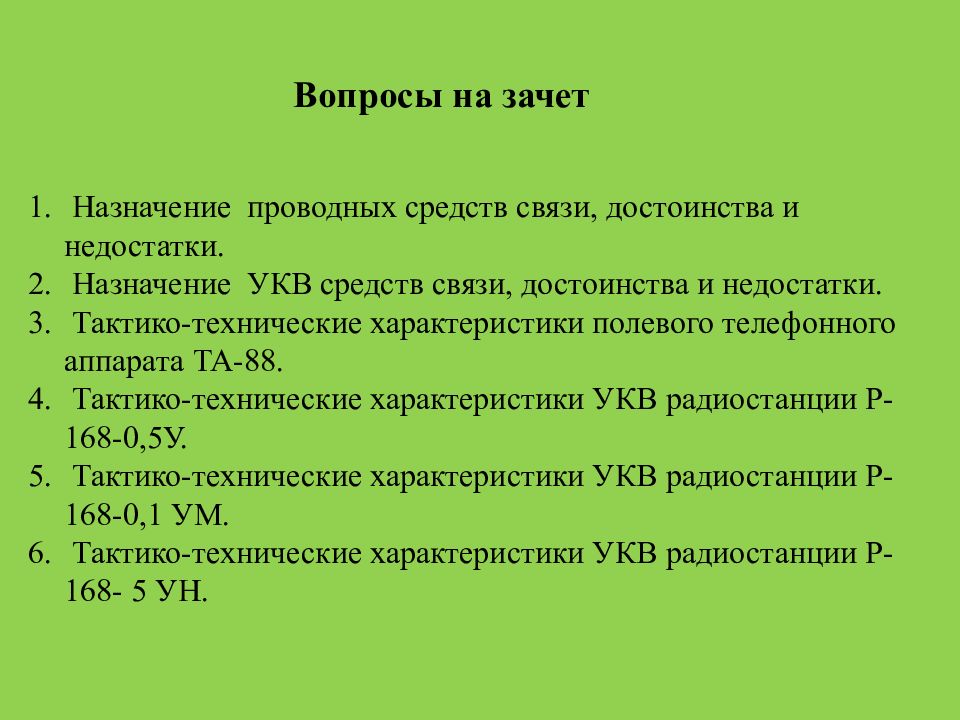

Назначение проводных средств связи, достоинства и недостатки. Назначение УКВ средств связи, достоинства и недостатки. Тактико-технические характеристики полевого телефонного аппарата ТА-88. Тактико-технические характеристики УКВ радиостанции Р-168-0,5У. Тактико-технические характеристики УКВ радиостанции Р-168-0,1 УМ. Тактико-технические характеристики УКВ радиостанции Р-168- 5 УН. Вопросы на зачет
Тема следующего занятия: Тема № 1. « Средства связи подразделения». Занятие №2. «Развертывание и подготовка к работе средств связи». Задание на самостоятельную работу : 1. Доработать конспект с использованием рекомендованной литературы. 2. Подготовиться к Занятию 2 по Теме №1 в соответствии с заданием 3. Быть готовым доложить вопросы, связанные с подготовкой средств связи к работе.
