Кафедра анатомии человека, 2018 Черепа
Топография наружного основания черепа
мозговая поверхность чешуи и глазничной части лобной кости малые крылья и часть тела клиновидной кости решётчатые отверстия решётчатой кости foramina cribrosa переднее решётчатое отверстие foramen ethmoidalis anterior решетчатая кость глазница orbita полость носа cavitas nasi передняя черепная ямка fossa cranii anterior стенки Границ ы пути сообщения области сообщения

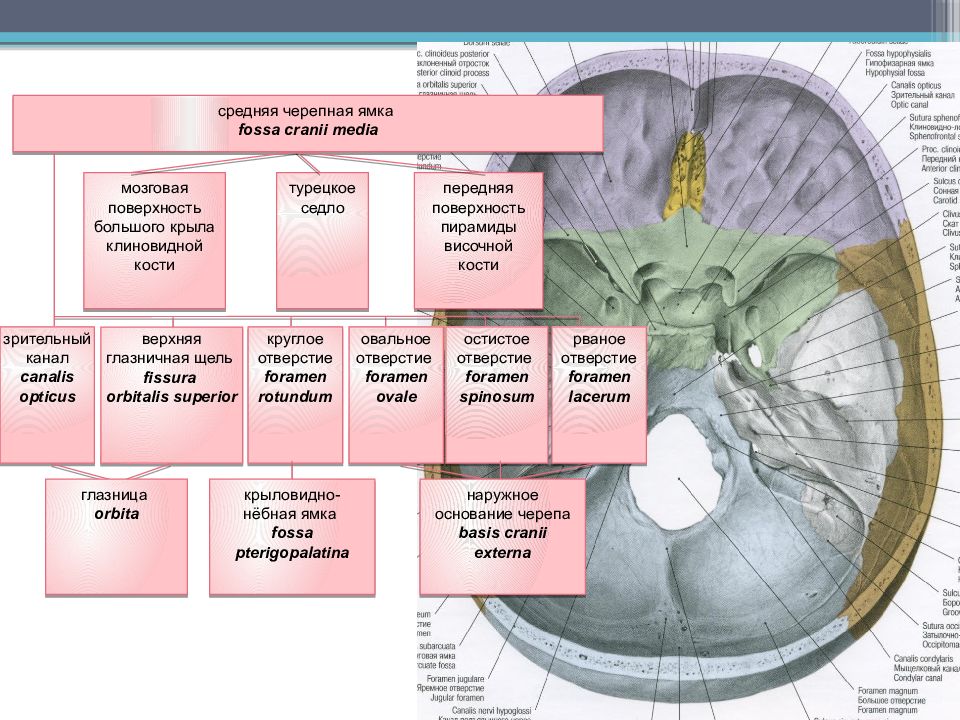

средняя черепная ямка fossa cranii media мозговая поверхность большого крыла клиновидной кости передняя поверхность пирамиды височной кости турецкое седло зрительный канал canalis opticus рваное отверстие foramen lacerum круглое отверстие foramen rotundum овальное отверстие foramen ovale остистое отверстие foramen spinosum верхняя глазничная щель fissura orbitalis superior глазница orbita крыловидно-нёбная ямка fossa pterigopalatina наружное основание черепа basis cranii externa

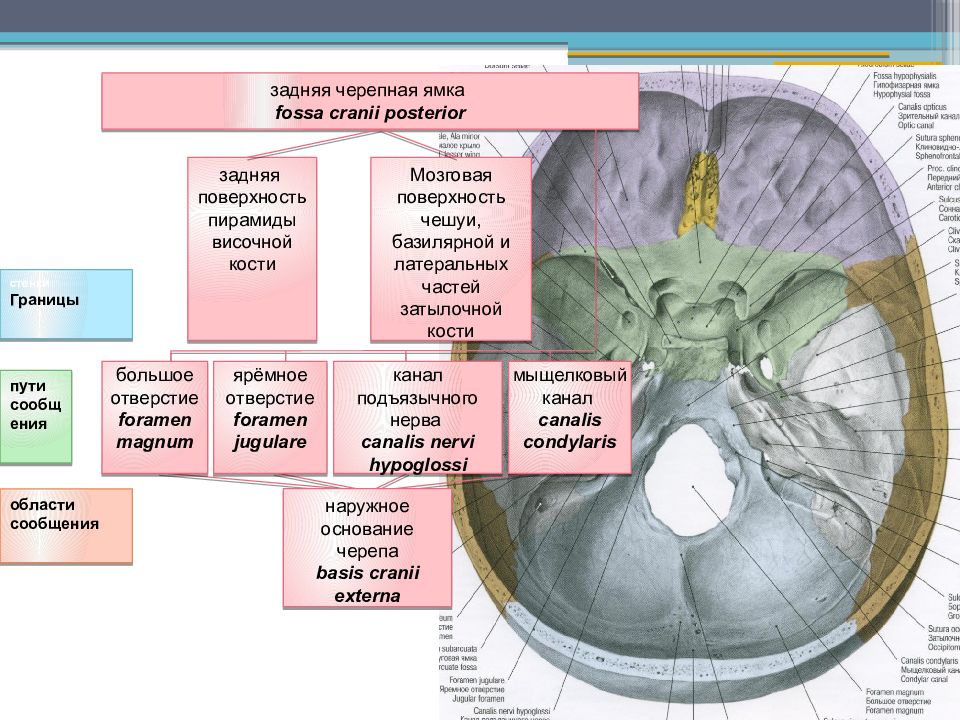

задняя черепная ямка fossa cranii posterior задняя поверхность пирамиды височной кости Мозговая поверхность чешуи, базилярной и латеральных частей затылочной кости большое отверстие foramen magnum ярёмное отверстие foramen jugulare канал подъязычного нерва canalis nervi hypoglossi мыщелковый канал canalis condylaris наружное основание черепа basis cranii externa стенки Границ ы пути сообщения области сообщения
Топография боковой поверхности черепа Височная ямка Fossa temporalis Подвисочная ямка Fossa infratemporalis Крыловидно-небная ямка Fossa pterygopalatina

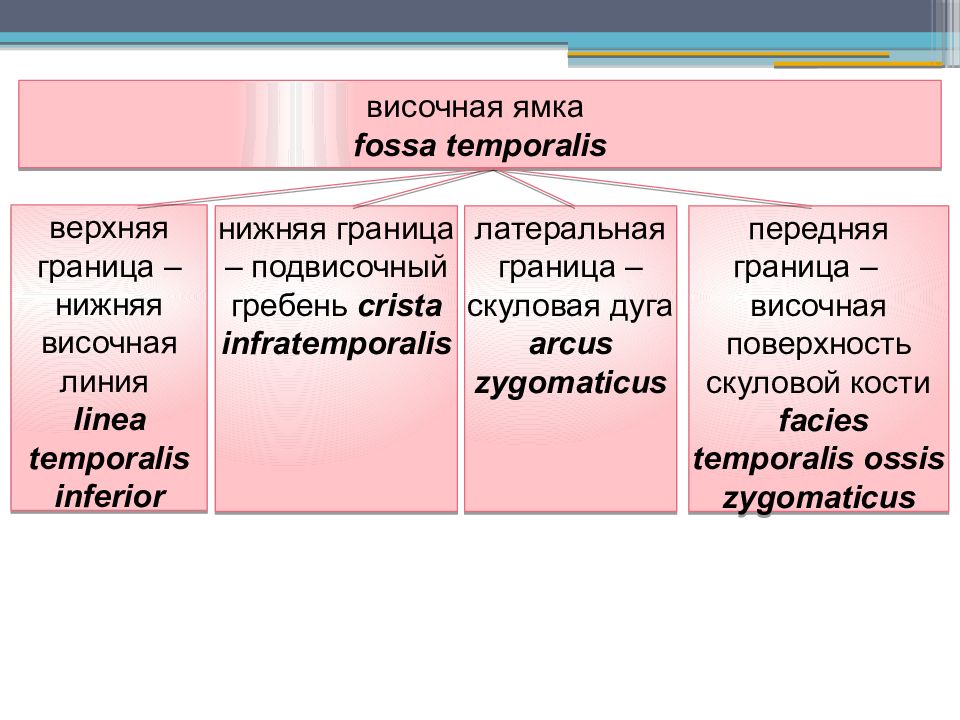

височная ямка fossa temporalis верхняя граница – нижняя височная линия linea temporalis inferior нижняя граница – подвисочный гребень crista infratemporalis латеральная граница – скуловая дуга arcus zygomaticus передняя граница – височная поверхность скуловой кости facies temporalis ossis zygomaticus

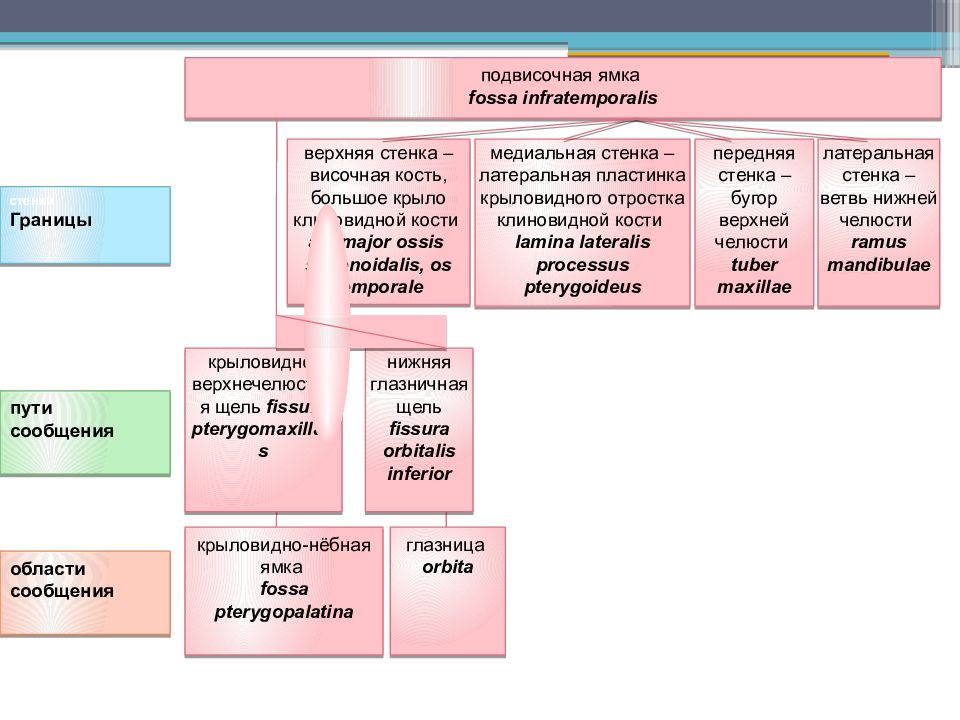

подвисочная ямка fossa infratemporalis верхняя стенка – височная кость, большое крыло клиновидной кости ala major ossis sphenoidalis, os temporale медиальная стенка – латеральная пластинка крыловидного отростка клиновидной кости lamina lateralis processus pterygoideus передняя стенка – бугор верхней челюсти tuber maxillae латеральная стенка – ветвь нижней челюсти ramus mandibulae крыловидно-верхнечелюстная щель fissura pterygomaxillaris нижняя глазничная щель fissura orbitalis inferior глазница orbita крыловидно-нёбная ямка fossa pterygopalatina стенки Границ ы пути сообщения области сообщения

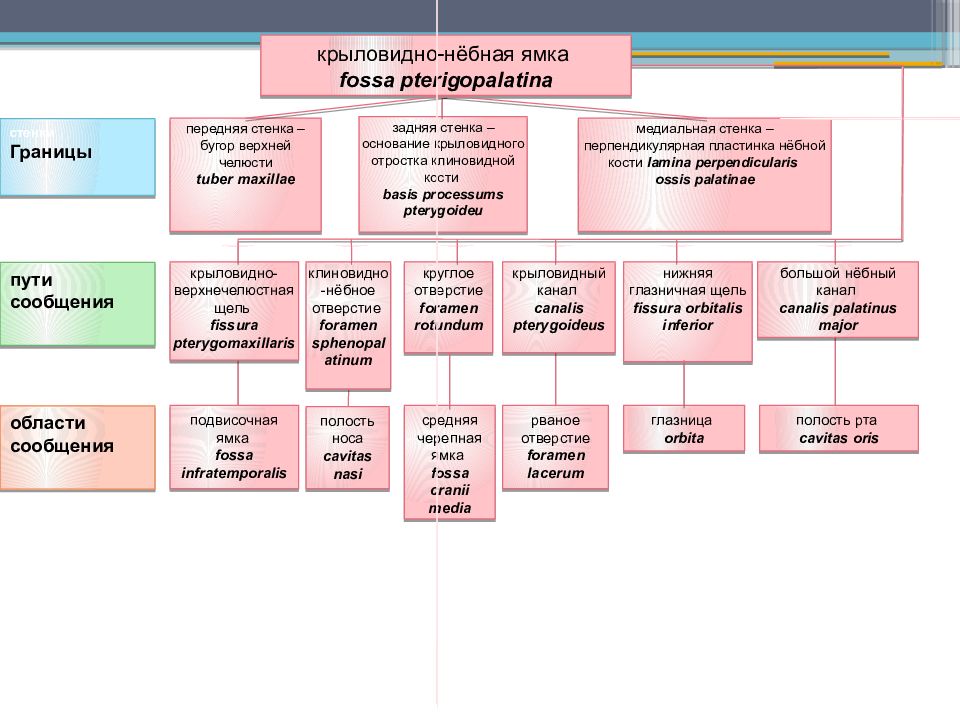

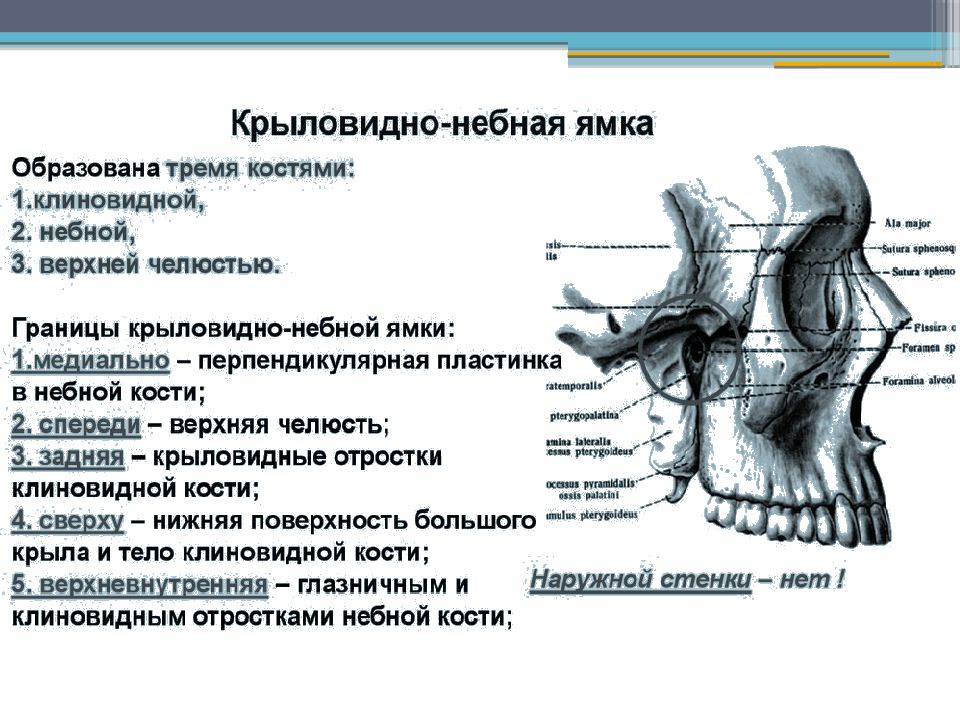

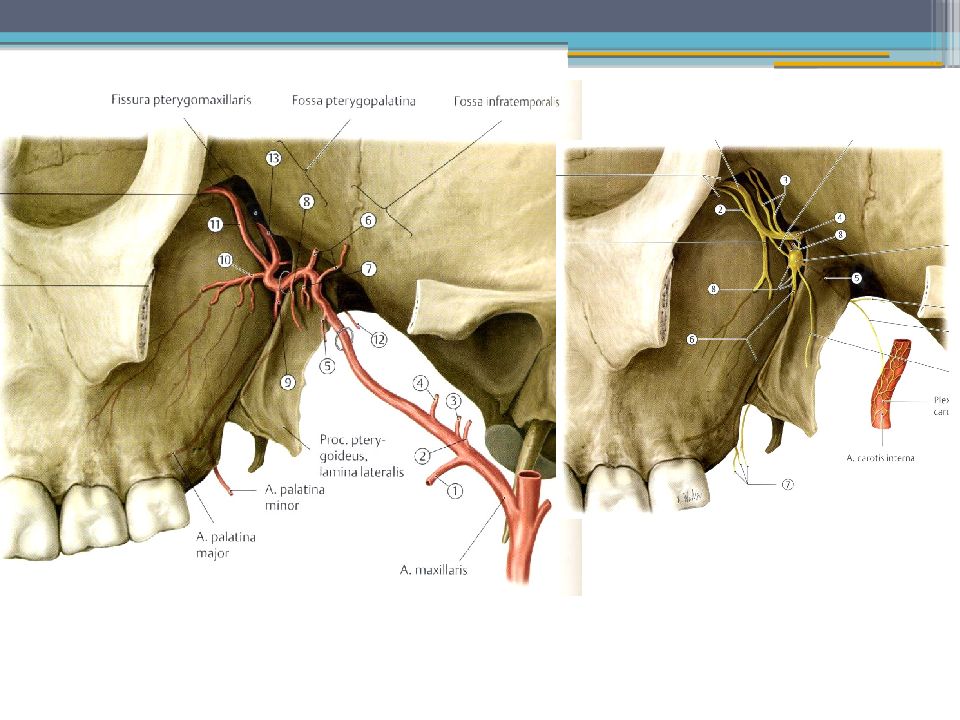

стенки Границ ы пути сообщения области сообщения крыловидно-нёбная ямка fossa pterigopalatina медиальная стенка – перпендикулярная пластинка нёбной кости lamina perpendicularis ossis palatinae задняя стенка – основание крыловидного отростка клиновидной кости basis processums pterygoideu передняя стенка – бугор верхней челюсти tuber maxillae крыловидно-верхнечелюстная щель fissura pterygomaxillaris полость носа cavitas nasi средняя черепная ямка fossa cranii media рваное отверстие foramen lacerum глазница orbita полость рта cavitas oris подвисочная ямка fossa infratemporalis клиновидно-нёбное отверстие foramen sphenopalatinum круглое отверстие foramen rotundum крыловидный канал canalis pterygoideus нижняя глазничная щель fissura orbitalis inferior большой нёбный канал canalis palatinus major

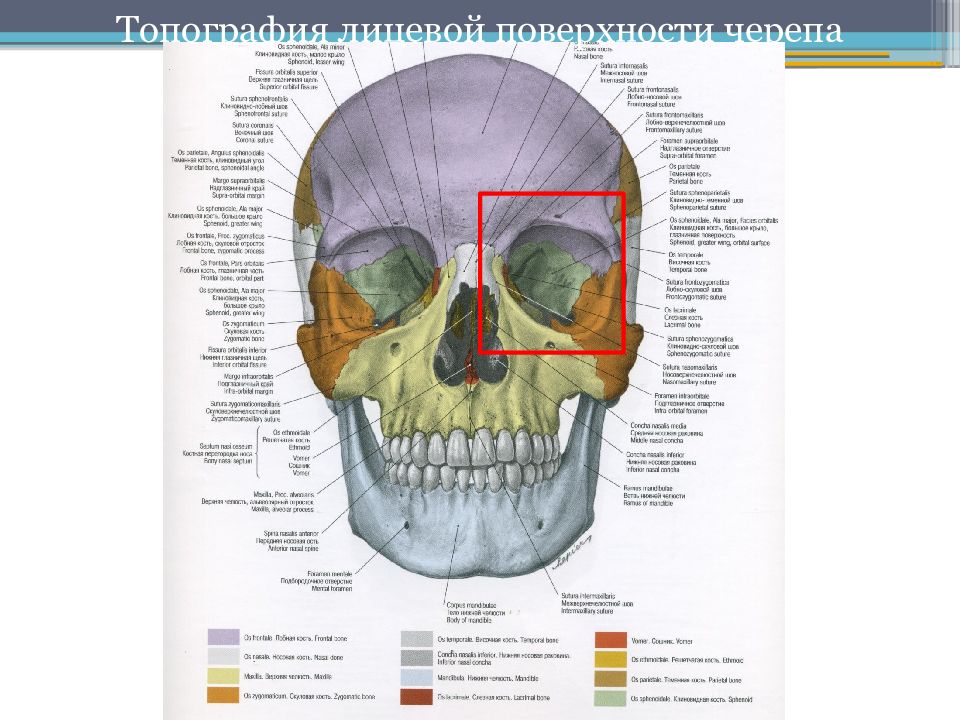

Топография лицевой поверхности черепа
Глазница 4 стенки: Верхняя стенка paries superior Нижняя стенка paries inferior Латеральная стенка paries lateralis Медиальная стенка paries medialis Левая глазница

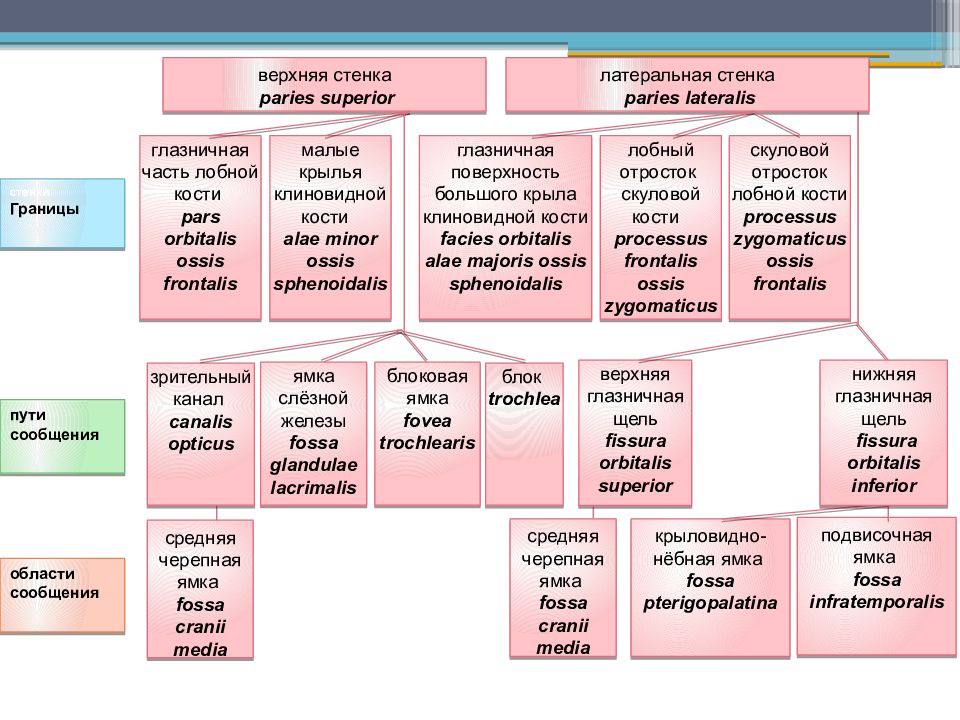

верхняя стенка paries superior глазничная часть лобной кости pars orbitalis ossis frontalis малые крылья клиновидной кости alae minor ossis sphenoidalis латеральная стенка paries lateralis глазничная поверхность большого крыла клиновидной кости facies orbitalis alae majoris ossis sphenoidalis лобный отросток скуловой кости processus frontalis ossis zygomaticus скуловой отросток лобной кости processus zygomaticus ossis frontalis зрительный канал canalis opticus блок trochlea блоковая ямка fovea trochlearis ямка слёзной железы fossa glandulae lacrimalis средняя черепная ямка fossa cranii media средняя черепная ямка fossa cranii media крыловидно-нёбная ямка fossa pterigopalatina подвисочная ямка fossa infratemporalis верхняя глазничная щель fissura orbitalis superior нижняя глазничная щель fissura orbitalis inferior стенки Границ ы пути сообщения области сообщения

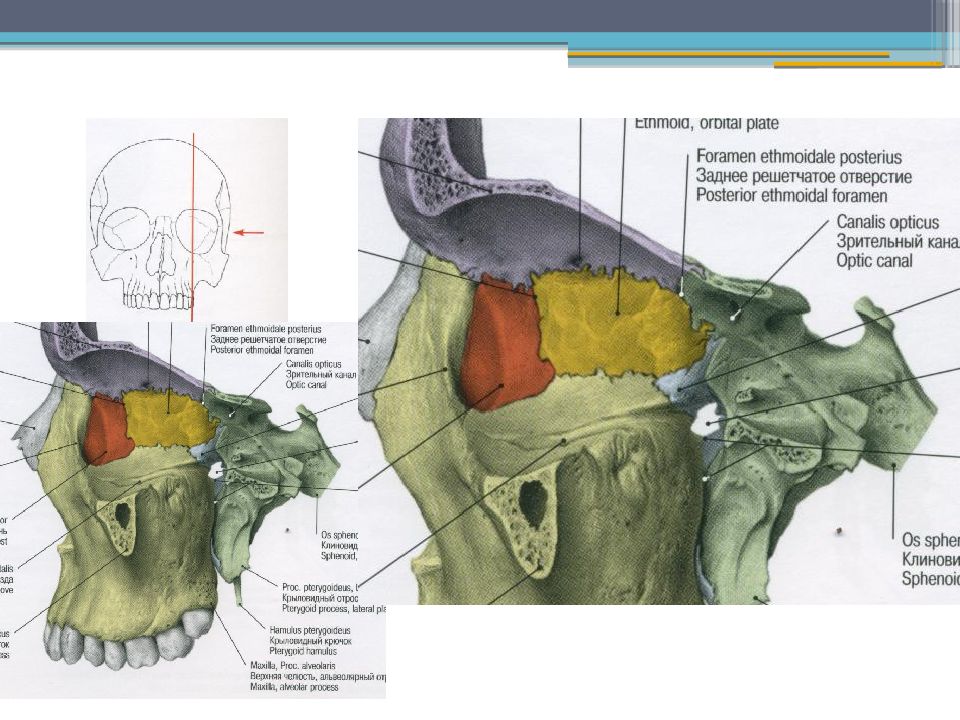

Латеральная стенка глазницы

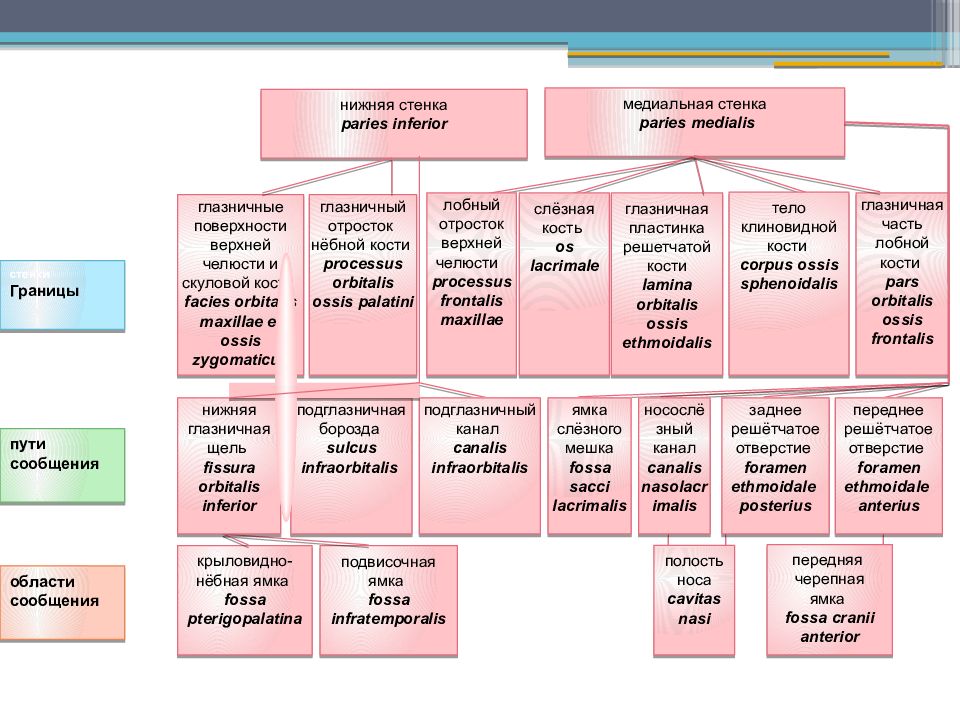

нижняя стенка paries inferior глазничные поверхности верхней челюсти и скуловой кости facies orbitalis maxillae et ossis zygomaticus глазничный отросток нёбной кости processus orbitalis ossis palatini медиальная стенка paries medialis лобный отросток верхней челюсти processus frontalis maxillae слёзная кость os lacrimale глазничная пластинка решетчатой кости lamina orbitalis ossis ethmoidalis глазничная часть лобной кости pars orbitalis ossis frontalis тело клиновидной кости corpus ossis sphenoidalis полость носа cavitas nasi передняя черепная ямка fossa cranii anterior подглазничная борозда sulcus infraorbitalis подглазничный канал canalis infraorbitalis крыловидно-нёбная ямка fossa pterigopalatina подвисочная ямка fossa infratemporalis нижняя глазничная щель fissura orbitalis inferior ямка слёзного мешка fossa sacci lacrimalis носослёзный канал canalis nasolacrimalis заднее решётчатое отверстие foramen ethmoidale posterius переднее решётчатое отверстие foramen ethmoidale anterius стенки Границ ы пути сообщения области сообщения

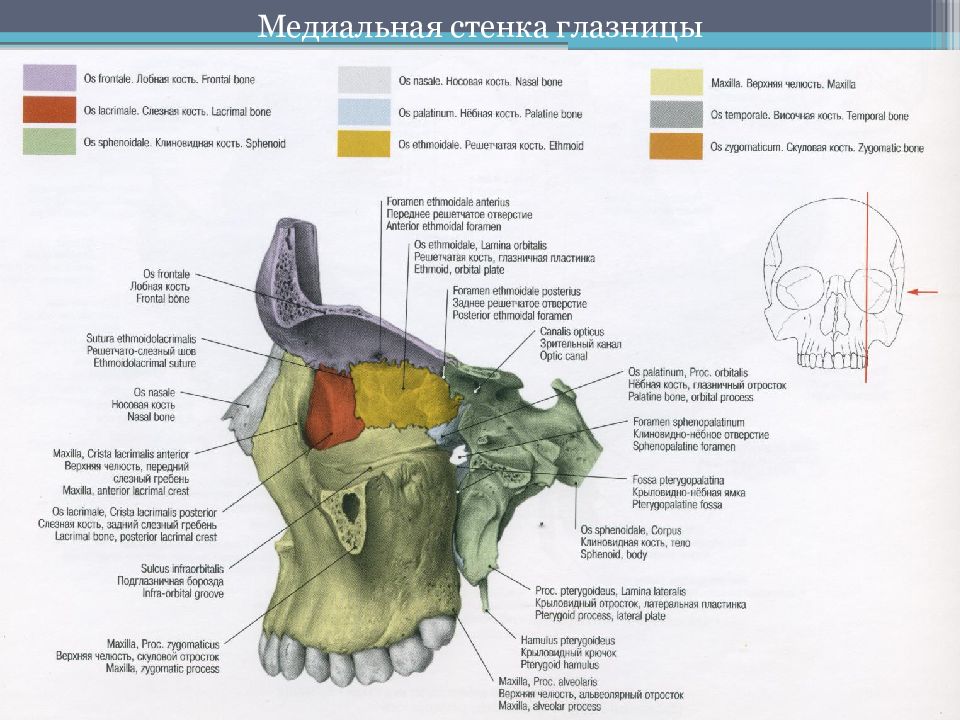

Медиальная стенка глазницы

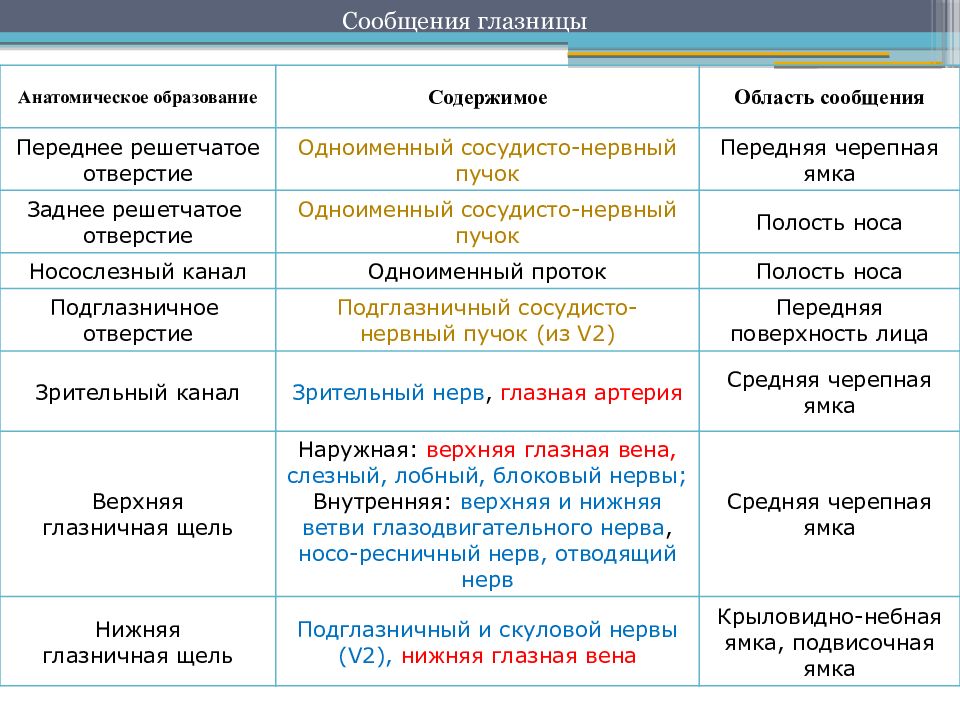

Анатомическое образование Содержимое Область сообщения Переднее решетчатое отверстие Одноименный сосудисто-нервный пучок Передняя черепная ямка Заднее решетчатое отверстие Одноименный сосудисто-нервный пучок Полость носа Носослезный канал Одноименный проток Полость носа Подглазничное отверстие Подглазничный сосудисто-нервный пучок (из V2) Передняя поверхность лица Зрительный канал Зрительный нерв, глазная артерия Средняя черепная ямка Верхняя глазничная щель Наружная: верхняя глазная вена, слезный, лобный, блоковый нервы; Внутренняя: верхняя и нижняя ветви глазодвигательного нерва, носо-ресничный нерв, отводящий нерв Средняя черепная ямка Нижняя глазничная щель Подглазничный и скуловой нервы (V2), нижняя глазная вена Крыловидно-небная ямка, подвисочная ямка Сообщения глазницы

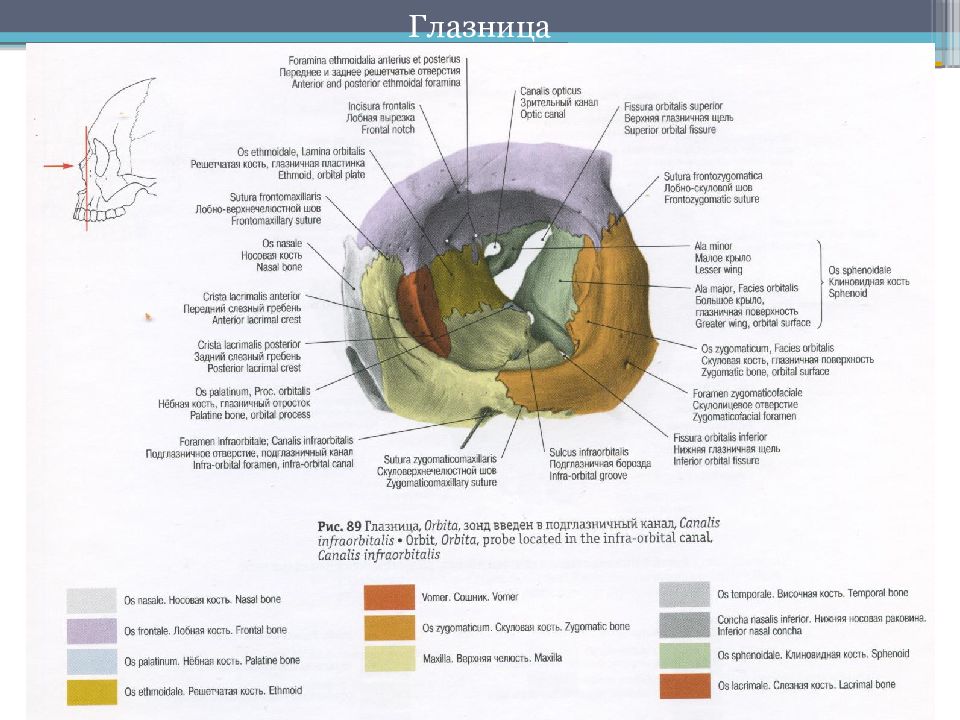

Глазница

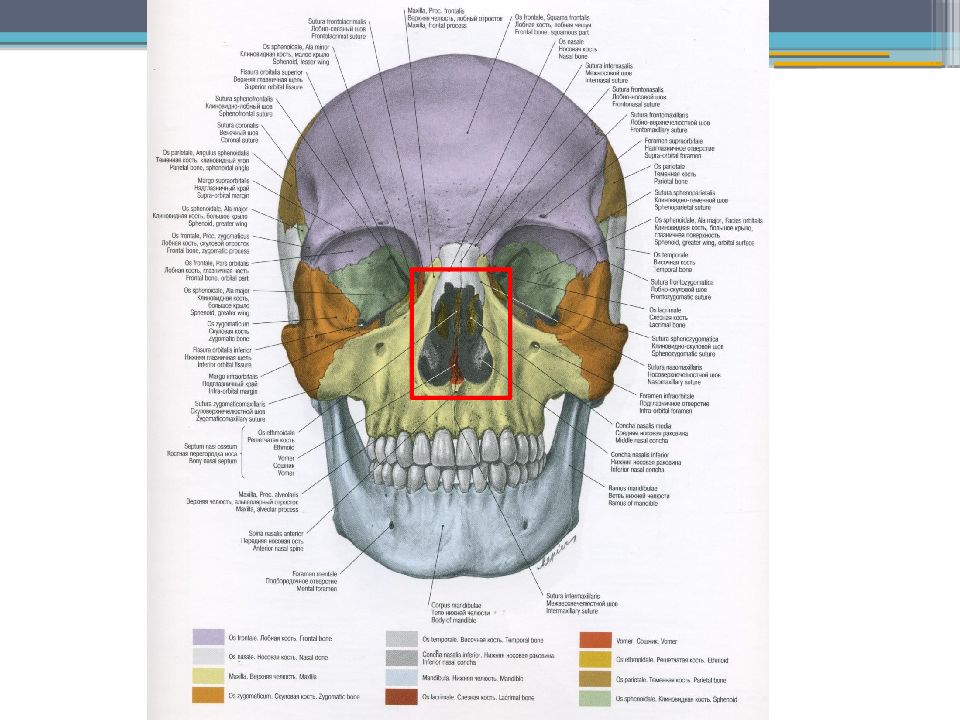

Стенки костной полости носа: 1. Медиальная стенка ( костная перегородка носа) septum nasi osseum 2. Верхняя стенка paries superior 3. Нижняя стенка paries inferior 4. Латеральная стенка paries lateralis
перпендикулярная пластинка решетчатой кости lamina perpendicularis ossis ethmoidalis носовая кость os nasale костная перегородка носа septum nasi osseum верхняя стенка paries superior нижняя стенка paries inferior носовая часть лобной кости pars nasalis ossis frontalis сошник vomer решетчатая пластинка решетчатой кости lamina cribrosa ossis ethmoidalis тело клиновидной кости corpus ossis sphenoidalis нёбный отросток верхней челюсти processus palatinus maxillae горизонтальная пластинка нёбной кости lamina horizontalis ossis palatinae
Медиальная стенка носовой полости Перегородка носа septum nasi osseum

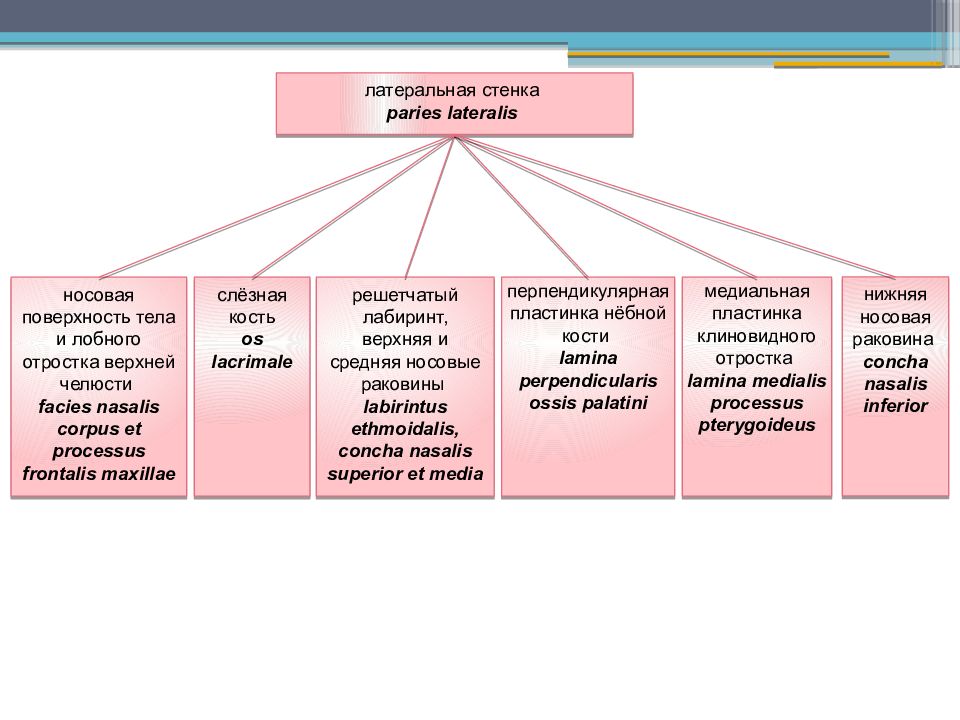

латеральная стенка paries lateralis решетчатый лабиринт, верхняя и средняя носовые раковины labirintus ethmoidalis, concha nasalis superior et media слёзная кость os lacrimale носовая поверхность тела и лобного отростка верхней челюсти facies nasalis corpus et processus frontalis maxillae перпендикулярная пластинка нёбной кости lamina perpendicularis ossis palatini медиальная пластинка клиновидного отростка lamina medialis processus pterygoideus нижняя носовая раковина с oncha nasalis inferior

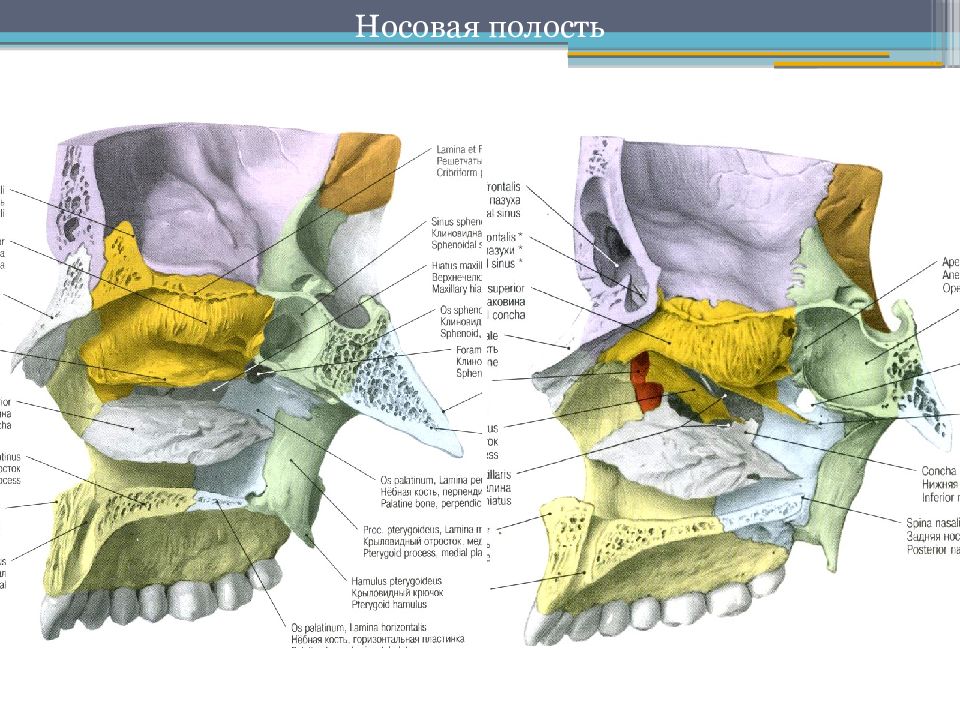

Носовая полость
задние ячейки лабиринта решетчатой кости cellulae ethmoidales posteriores пазуха клиновидной кости sinus sphenoidalis передние и средние ячейки лабиринта решетчатой кости cellulae ethmoidales anteriores, mediae лобная пазуха sinus frontalis верхнечелюстная пазуха sinus maxillaris крыловидно-нёбная ямка, через клиновидно-нёбное отверстие fossa pterygopalatina, foramen sphenopalatinum глазница, через носослёзный канал orbita, canalis nasolacrimalis верхний носовой ход meatus nasi superior средний носовой ход meatus nasi medius нижний носовой ход meatus nasi inferior общий носовой ход meatus nasi communis между верхней и средней носовыми раковинами между средней и нижней носовыми раковинами между нижней носовой раковиной и нижней стенкой полости носа между перегородкой носа и носовыми раковинами
Костная носовая полость

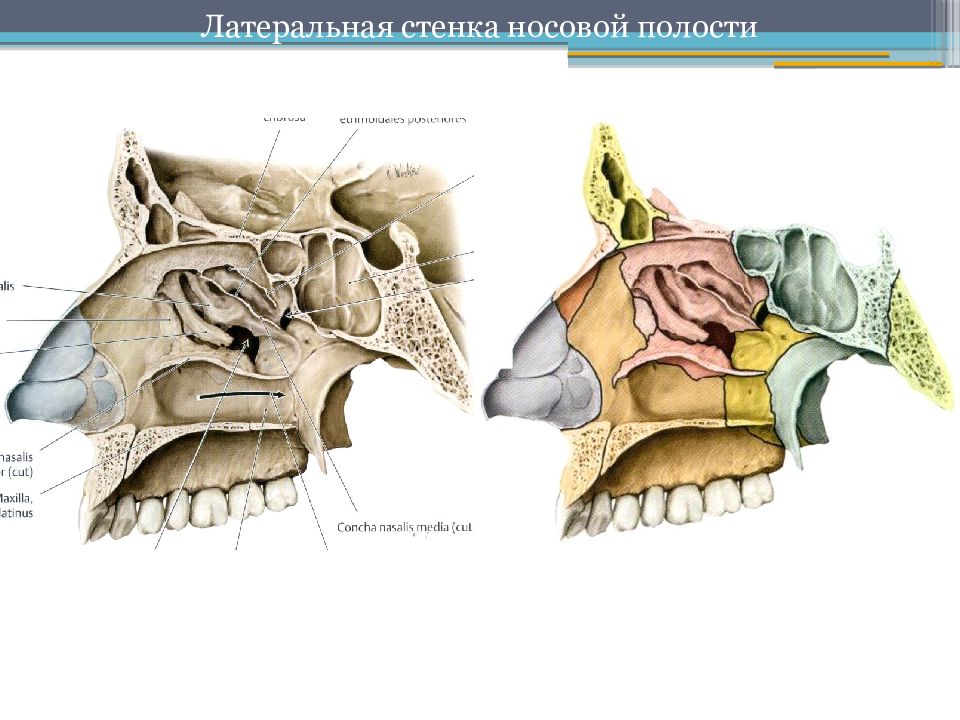

Латеральная стенка носовой полости

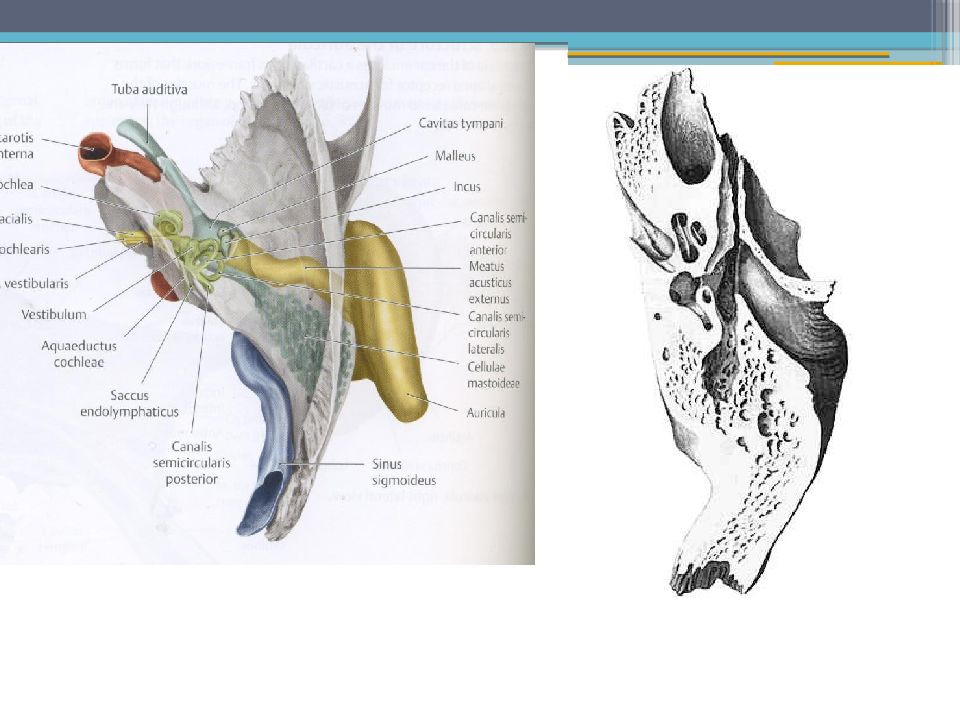

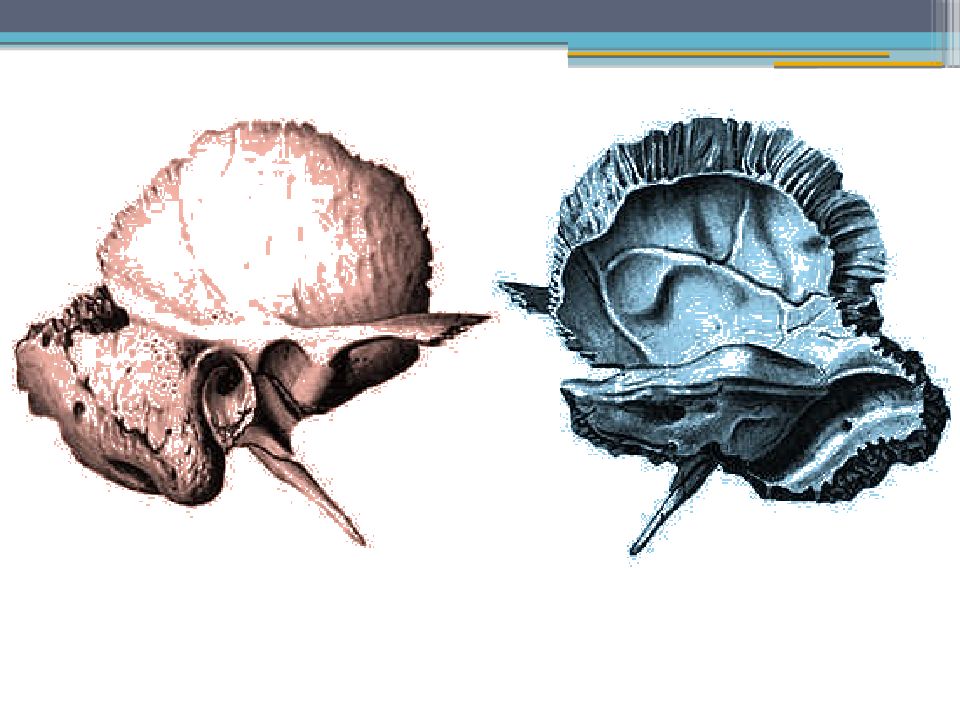

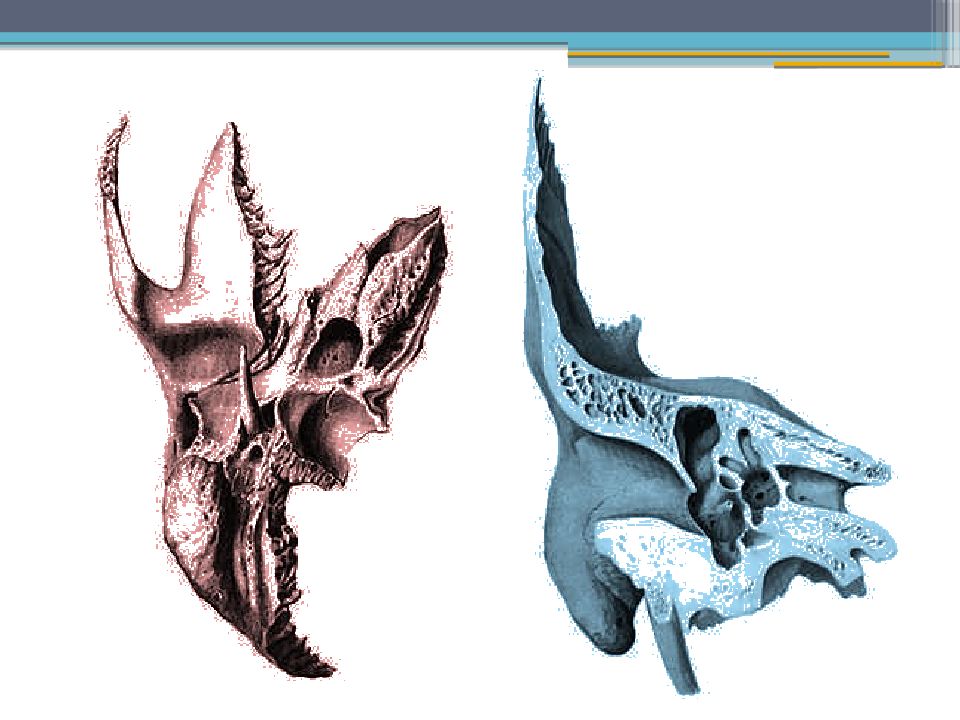

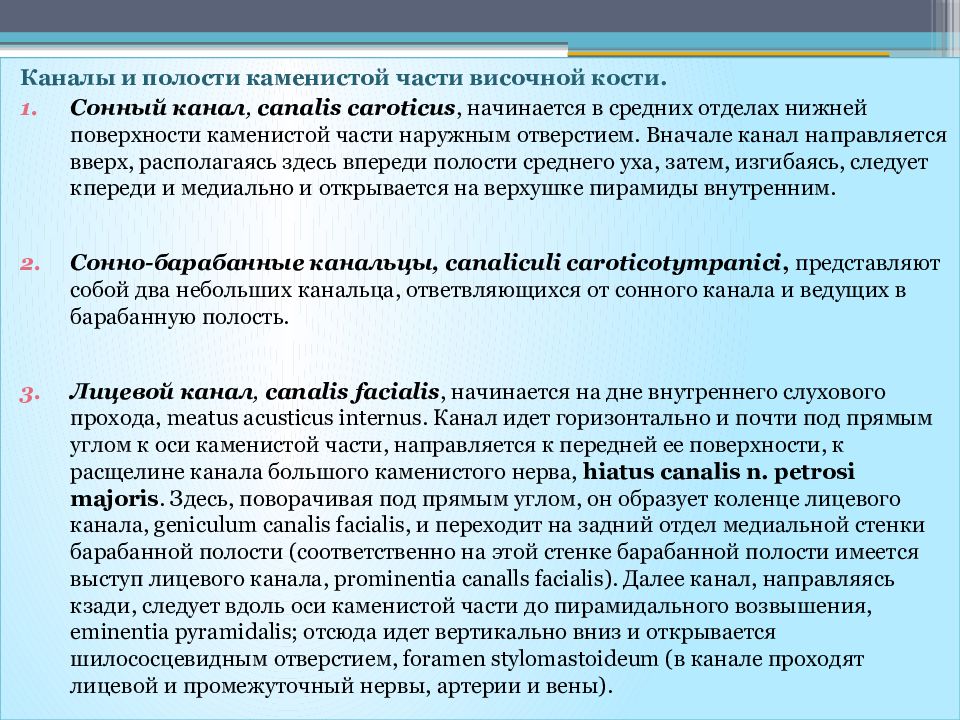

Каналы и полости каменистой части височной кости. Сонный канал, canalis саroticus, начинается в средних отделах нижней поверхности каменистой части наружным отверстием. Вначале канал направляется вверх, располагаясь здесь впереди полости среднего уха, затем, изгибаясь, следует кпереди и медиально и открывается на верхушке пирамиды внутренним. Сонно-барабанные канальцы, canaliculi caroticotympanici, представляют собой два небольших канальца, ответвляющихся от сонного канала и ведущих в барабанную полость. Лицевой канал, canalis facialis, начинается на дне внутреннего слухового прохода, meatus acusticus internus. Канал идет горизонтально и почти под прямым углом к оси каменистой части, направляется к передней ее поверхности, к расщелине канала большого каменистого нерва, hiatus canalis n. petrosi majoris. Здесь, поворачивая под прямым углом, он образует коленце лицевого канала, geniculum са n аlis facialis, и переходит на задний отдел медиальной стенки барабанной полости (соответственно на этой стенке барабанной полости имеется выступ лицевого канала, prominentia canalls facialis ). Далее канал, направляясь кзади, следует вдоль оси каменистой части до пирамидального возвышения, eminentia pyramidalis ; отсюда идет вертикально вниз и открывается шилососцевидным отверстием, foramen stylomastoideum (в канале проходят лицевой и промежуточный нервы, артерии и вены).

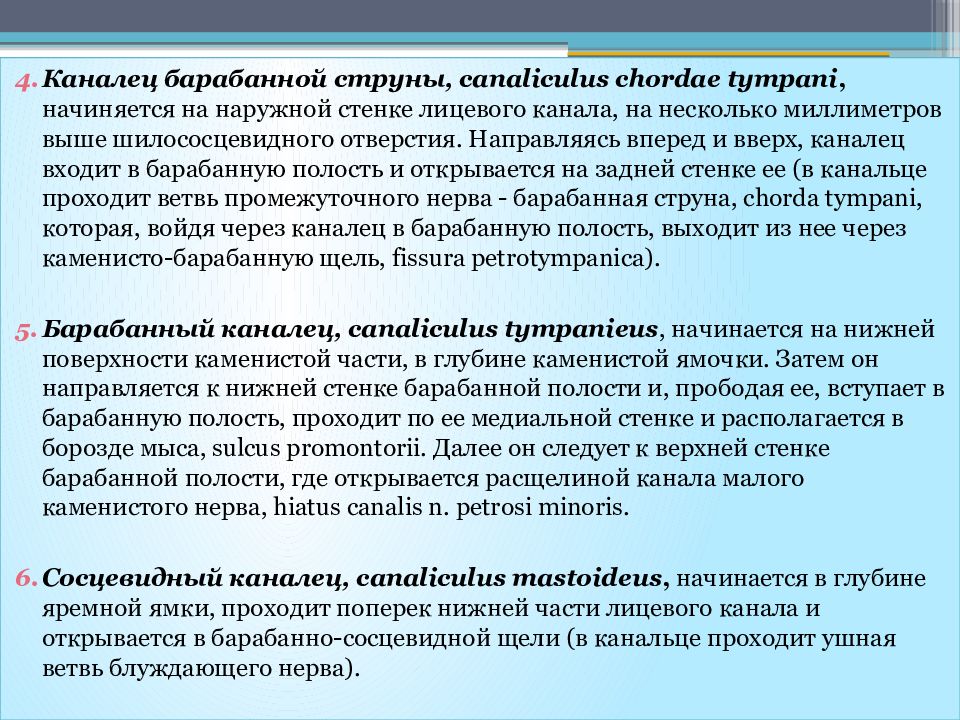

Каналец барабанной струны, canaliculus chordae tympani, начиняется на наружной стенке лицевого канала, на несколько миллиметров выше шилососцевидного отверстия. Направляясь вперед и вверх, каналец входит в барабанную полость и открывается на задней стенке ее (в канальце проходит ветвь промежуточного нерва - барабанная струна, chorda tympani, которая, войдя через каналец в барабанную полость, выходит из нее через каменисто-барабанную щель, fissura petrotympanica ). Барабанный каналец, canaliculus tympanieus, начинается на нижней поверхности каменистой части, в глубине каменистой ямочки. Затем он направляется к нижней стенке барабанной полости и, прободая ее, вступает в барабанную полость, проходит по ее медиальной стенке и располагается в борозде мыса, sulcus promontorii. Далее он следует к верхней стенке барабанной полости, где открывается расщелиной канала малого каменистого нерва, hiatus canalis n. petrosi minoris. Сосцевидный каналец, canaliculus mastoideus, начинается в глубине яремной ямки, проходит поперек нижней части лицевого канала и открывается в барабанно-сосцевидной щели (в канальце проходит ушная ветвь блуждающего нерва).

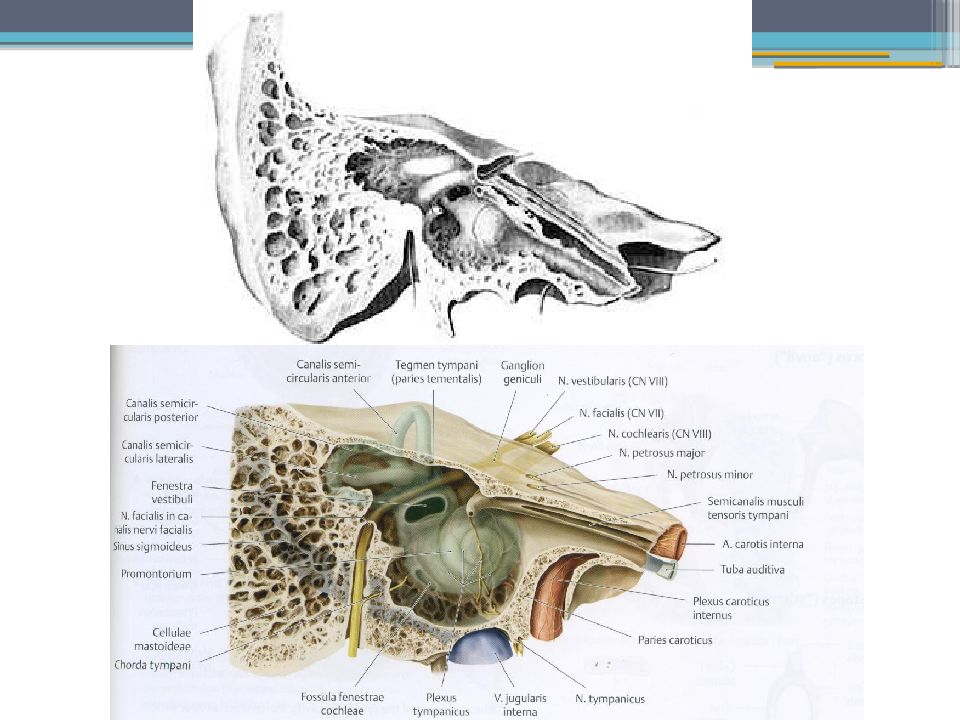

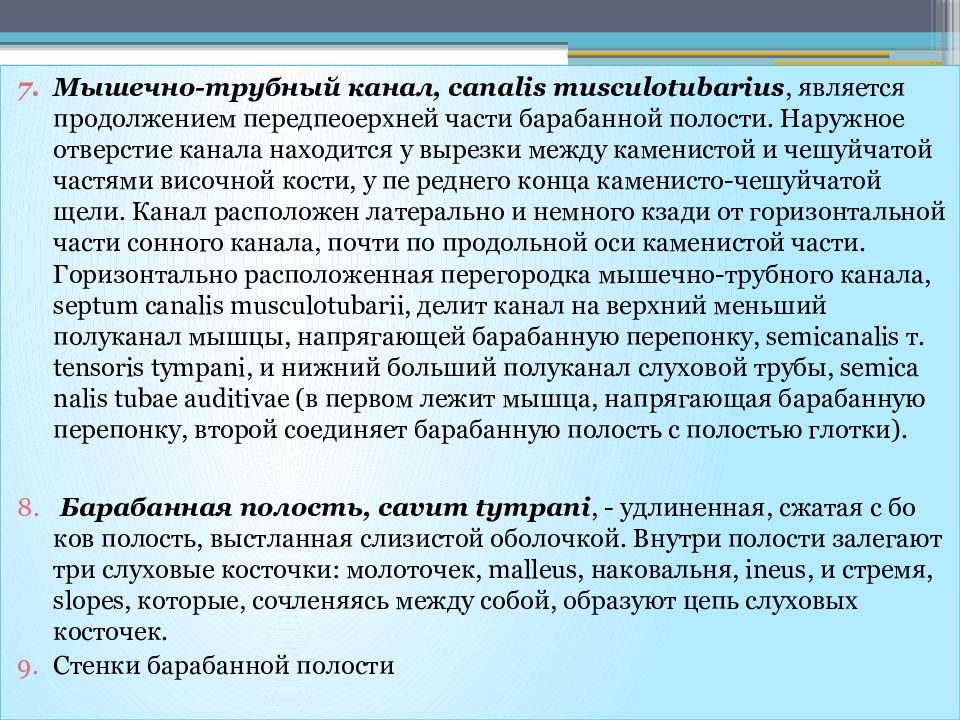

Мышечно-трубный канал, canalis musculotubarius, является продолжением передпеоерхней части барабанной полости. Наружное отверстие канала находится у вырезки между каменистой и чешуйчатой частями височной кости, у пе реднего конца каменисто-чешуйчатой щели. Канал расположен латерально и немного кзади от горизонтальной части сонного канала, почти по продольной оси каменистой части. Горизонтально расположенная перегородка мышечно-трубного канала, septum canalis musculotubarii, делит канал на верхний меньший полуканал мышцы, напрягающей барабанную перепонку, semicanalis т. tensoris tympani, и нижний больший полуканал слуховой трубы, semicanalis tubae auditivae (в первом лежит мышца, напрягающая барабанную перепонку, второй соединяет барабанную полость с полостью глотки). Барабанная полость, cavum tympani, - удлиненная, сжатая с боков полость, выстланная слизистой оболочкой. Внутри полости залегают три слуховые косточки: молоточек, malleus, наковальня, ineus, и стремя, slopes, которые, сочленяясь между собой, образуют цепь слуховых косточек. Стенки барабанной полости

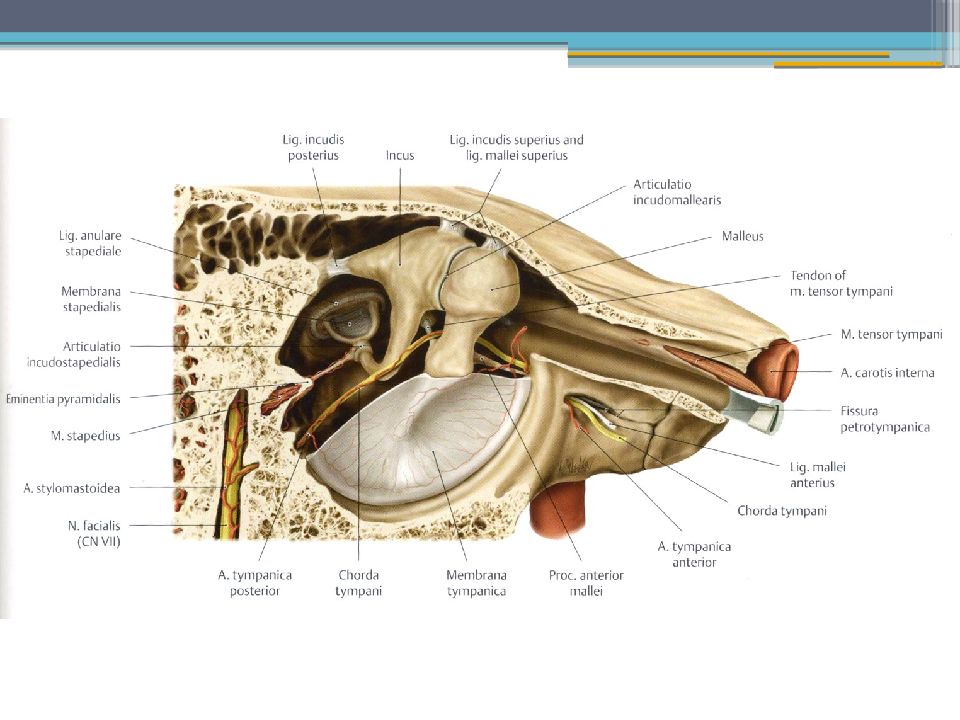

медиальная, лабиринтная стенка paries labirinticum нижняя, ярёмная стенка paries jugularis задняя, сосцевидная стенка paries mastoideus передняя, сонная стенка paries caroticus латеральная, перепончатая стенка paries membranaceus верхняя, покрышечная стенка paries tegmentalis

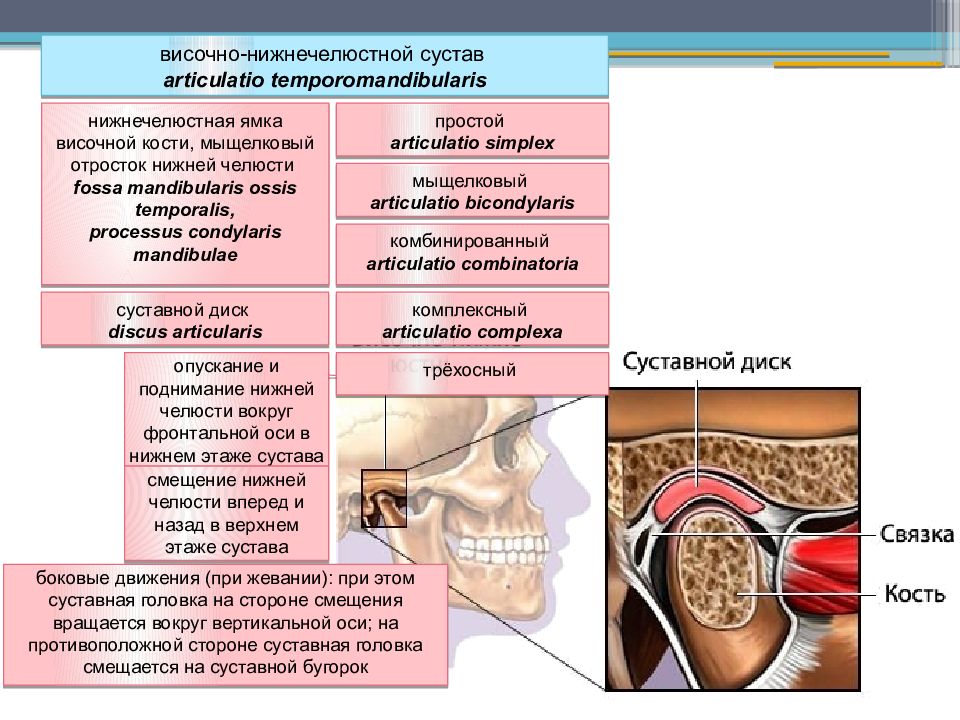

височно-нижнечелюстной сустав articulatio temporomandibularis простой articulatio simplex комплексный articulatio complexa комбинированный articulatio combinatoria мыщелковый articulatio bicondylaris трёхосный нижнечелюстная ямка височной кости, мыщелковый отросток нижней челюсти fossa mandibularis ossis temporalis, processus condylaris mandibulae суставной диск discus articularis опускание и поднимание нижней челюсти вокруг фронтальной оси в нижнем этаже сустава смещение нижней челюсти вперед и назад в верхнем этаже сустава боковые движения (при жевании): при этом суставная головка на стороне смещения вращается вокруг вертикальной оси; на противоположной стороне суставная головка смещается на суставной бугорок
