Деталирование

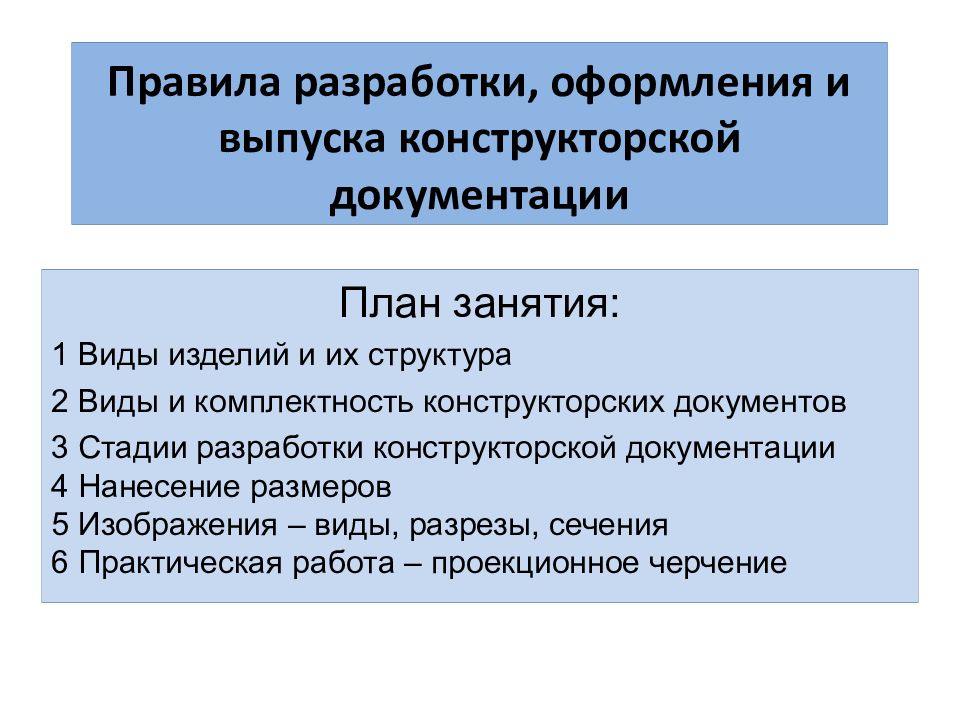

Виды изделий Виды конструкторской документации Общие сведения о сборочном чертеже Спецификация Алгоритм чтения сборочного чертежа Деталирование
Согласно ГОСТ 2.101-68, —предмет или набор предметов, подлежащих изготовлению на предприятии. Изделие является результатом производственного процесса.

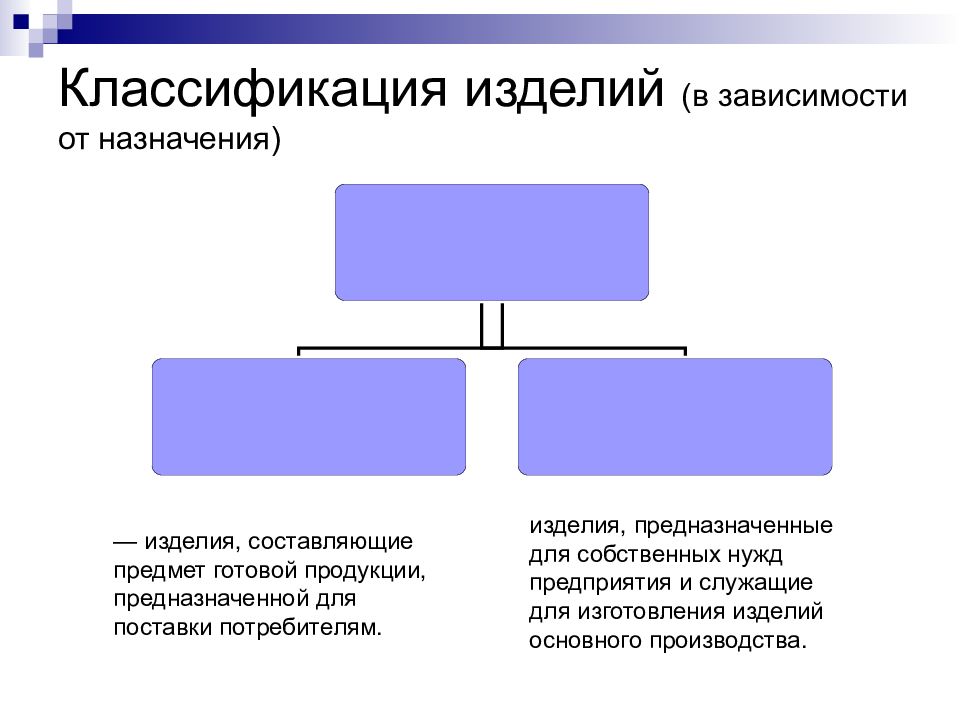

изделия, предназначенные для собственных нужд предприятия и служащие для изготовления изделий основного производства. — изделия, составляющие предмет готовой продукции, предназначенной для поставки потребителям. Классификация изделий (в зависимости от назначения)

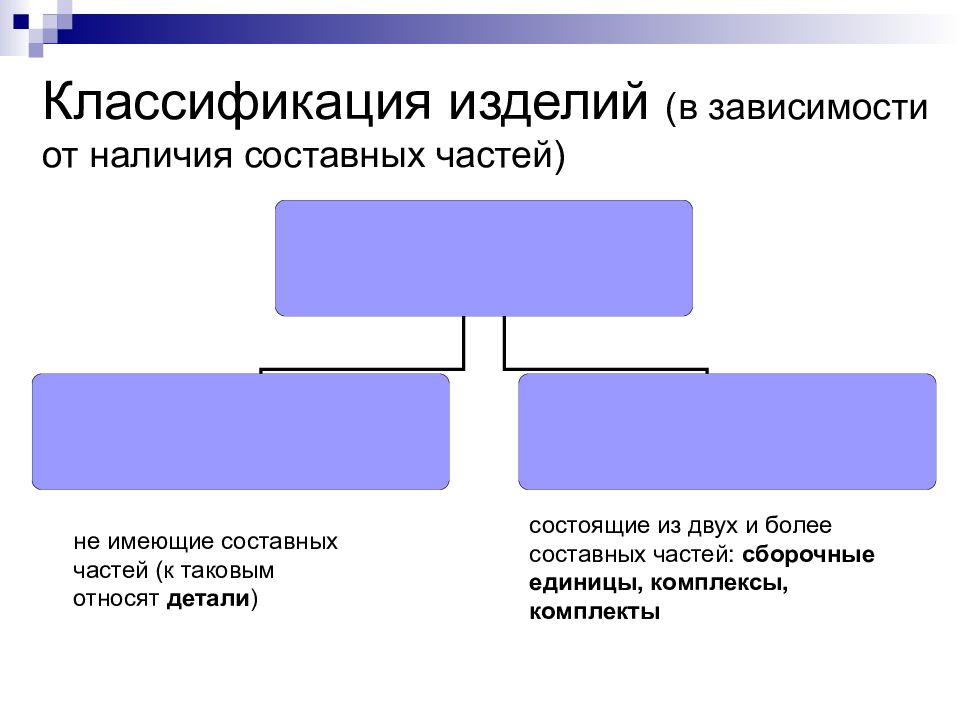

не имеющие составных частей (к таковым относят детали ) состоящие из двух и более составных частей: сборочные единицы, комплексы, комплекты

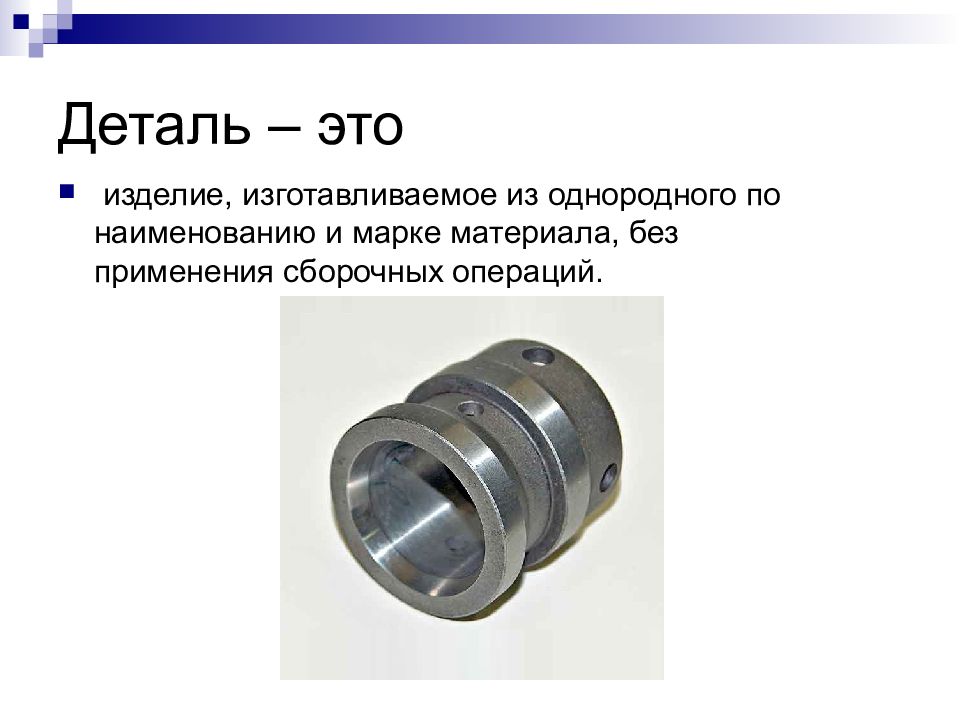

изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций.
изделия, составные части которого подлежат соединению сборочными операциями (например, резьбовым соединением, сваркой, клепкой, пайкой, сшиванием и т.п.). Составными частями сборочной единицы могут быть другие сборочные единицы, детали и комплекты.
два или более изделия, не соединенных сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций. В комплекс кроме изделий, выполняющих основные функции, входят детали, сборочные единицы, предназначенные для выполнения вспомогательных функций.
два или более изделия, имеющих общее эксплуатационное назначение вспомогательного характера, например, комплект запчастей.
Чертеж детали содержит изображение детали и необходимые данные для ее изготовления. Сборочный чертеж содержит изображение (сборочные единицы) и другие данные, необходимые для его изготовления. Чертеж общего вида. Габаритный чертеж.
Это документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки и контроля. Сборочный чертеж должен давать полное представление о форме, функциональном назначении и составе сборочной единицы По сборочному чертежу можно представить взаимное расположение составных частей, способы соединения деталей между собой и принцип работы всего изделия
Изображение сборочной единицы, которое даёт представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающее возможность осуществления сборки и контроля сборочной единицы. Размеры, которые должны быть выполнены или проконтролированы по данному сборочному чертежу. Указания о выполнении неразъёмных соединений. Номера позиций составных частей, входящих в изделие. Габаритные размеры изделия. Установочные, присоединительные и другие необходимые справочные размеры. При необходимости — техническую характеристику изделия. При необходимости — координаты центра масс.

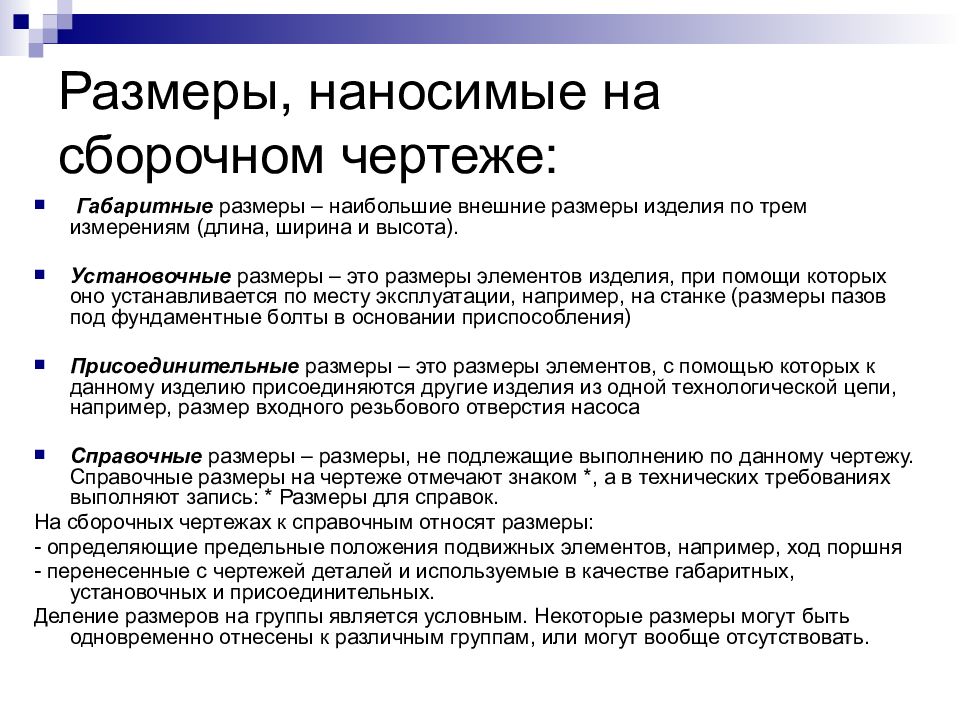

На сборочном чертеже обязательно должны быть заданы размеры, которые характеризуют изделие в целом, а также те, которые необходимо выдержать при сборке и контроле изготавливаемого изделия:
Габаритные размеры – наибольшие внешние размеры изделия по трем измерениям (длина, ширина и высота). Установочные размеры – это размеры элементов изделия, при помощи которых оно устанавливается по месту эксплуатации, например, на станке (размеры пазов под фундаментные болты в основании приспособления) Присоединительные размеры – это размеры элементов, с помощью которых к данному изделию присоединяются другие изделия из одной технологической цепи, например, размер входного резьбового отверстия насоса Справочные размеры – размеры, не подлежащие выполнению по данному чертежу. Справочные размеры на чертеже отмечают знаком *, а в технических требованиях выполняют запись: * Размеры для справок. На сборочных чертежах к справочным относят размеры: - определяющие предельные положения подвижных элементов, например, ход поршня - перенесенные с чертежей деталей и используемые в качестве габаритных, установочных и присоединительных. Деление размеров на группы является условным. Некоторые размеры могут быть одновременно отнесены к различным группам, или могут вообще отсутствовать.
Спецификация — это текстовой конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта. Является обязательным основным документом для всех изделий кроме деталей. Она выполняется на листе формата А4, который оформляется внутренней рамкой и содержит основную надпись чертежа размером 40 х 185 мм (рис. а). Над основной надписью помещаются графы спецификации.
Допускается спецификацию сборочной единицы совмещать с чертежом, если он выполнен на листе формата А4. В общем случае спецификация состоит из следующих разделов: документация, комплексы, сборочные единицы, детали, стандартные изделия, материалы, комплекты, записываемые в указанном порядке. Стандартные изделия записывают в спецификацию с теми обозначениями, которые им присвоены соответствующими стандартами. Располагают их в алфавитном порядке наименований: болт, винт, гайка. Спецификация
в графе "Формат" указывают форматы документов, обозначения которых записывают в графе "Обозначение". Если документ выполнен на нескольких листах различных форматов, то в графе "Формат" проставляют "звездочку" со скобкой, а в графе "Примечание" перечисляют все форматы в порядке их увеличения. Для документов, записанных в разделе "Стандартные изделия", "Прочие изделия" и "Материалы", графу "Формат" не заполняют. - в графе "Зона" указывают обозначение зоны, в которой находится номер позиции записываемой составной части (при разбивке поля чертежа на зоны по ГОСТ 2.104).

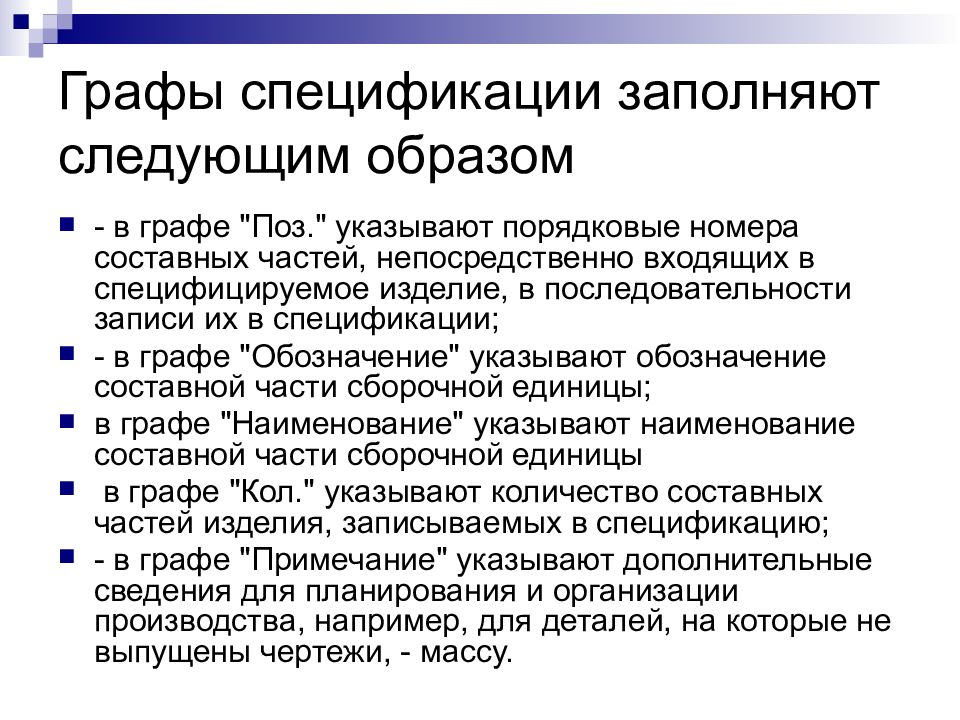

- в графе "Поз." указывают порядковые номера составных частей, непосредственно входящих в специфицируемое изделие, в последовательности записи их в спецификации; - в графе "Обозначение" указывают обозначение составной части сборочной единицы; в графе "Наименование" указывают наименование составной части сборочной единицы в графе "Кол." указывают количество составных частей изделия, записываемых в спецификацию; - в графе "Примечание" указывают дополнительные сведения для планирования и организации производства, например, для деталей, на которые не выпущены чертежи, - массу.
В раздел «Документация» вносят документы, составляющие основной комплект конструкторских документов специфицируемого изделия, кроме его спецификации. В раздел «Сборочные единицы» вносят сборочные единицы, непосредственно входящие в изделие, например, сварные соединения. Раздел «Детали» включает в себя перечень деталей оригинальной формы, на которые выпущены рабочие чертежи. Запись деталей в разделе производят по их функциональной значимости, при этом заполняют графы «Обозначение», «Наименование» и «Кол».

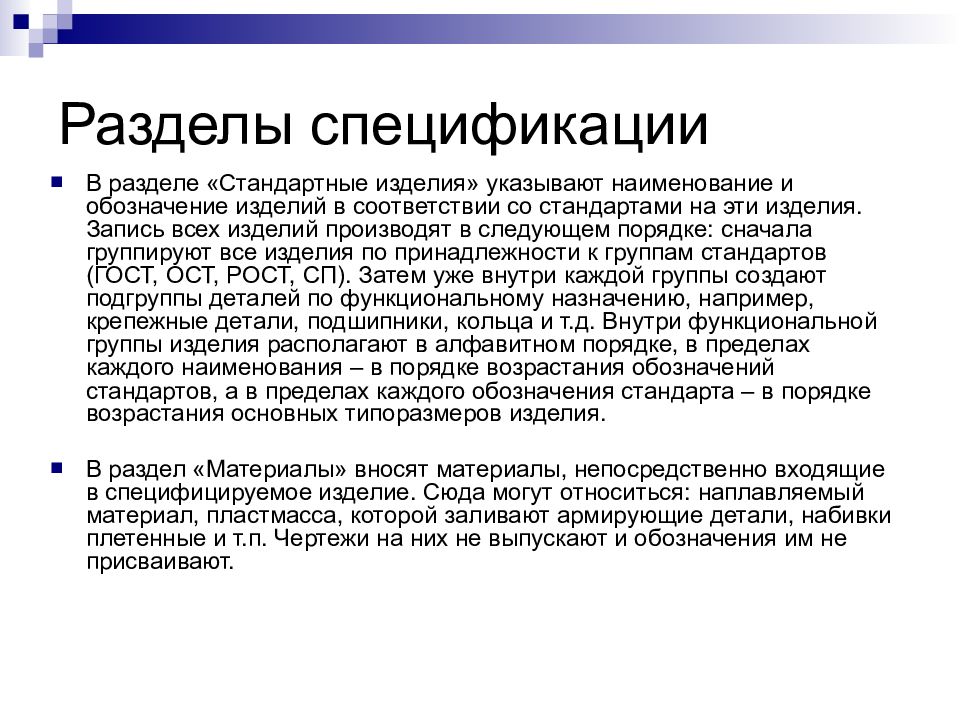

В разделе «Стандартные изделия» указывают наименование и обозначение изделий в соответствии со стандартами на эти изделия. Запись всех изделий производят в следующем порядке: сначала группируют все изделия по принадлежности к группам стандартов (ГОСТ, ОСТ, РОСТ, СП). Затем уже внутри каждой группы создают подгруппы деталей по функциональному назначению, например, крепежные детали, подшипники, кольца и т.д. Внутри функциональной группы изделия располагают в алфавитном порядке, в пределах каждого наименования – в порядке возрастания обозначений стандартов, а в пределах каждого обозначения стандарта – в порядке возрастания основных типоразмеров изделия. В раздел «Материалы» вносят материалы, непосредственно входящие в специфицируемое изделие. Сюда могут относиться: наплавляемый материал, пластмасса, которой заливают армирующие детали, набивки плетенные и т.п. Чертежи на них не выпускают и обозначения им не присваивают.
Сборочный чертеж содержит виды (основные, дополнительные, местные), разрезы (простые, сложные и др.) и сечения. С их помощью выявляют устройство сборочной единицы и взаимосвязи деталей, входящих в нее. 1,2,3,4,5…- номера позиций, присваиваемые изображениям деталей на сборочном чертеже. Номера позиций проставляются на полках линий-выносок. Рекомендуется начинать нумерацию с корпуса изделия и обозначать его позицией 1. Линию-выноску и ее полку выполняют сплошной тонкой линией, полка должна быть параллельна основной надписи и располагаться вне контура изображения. Все линии-выноски группируют в колонки или строчки. Линии-выноски не должны пересекаться между собой. Желательно, чтобы они пересекали наименьшее количество изображений других составных частей изделия, а номера позиций были проставлены по или против часовой стрелки. Допускается делать общую линию-выноску для группы крепежных деталей, относящихся к одному и тому же изделию (рис.б). Одинаковые составные части изделия указывают одним и тем же номером позиции. Допускается повторно указывать номера позиций одинаковых составных частей, повторяющиеся номера рекомендуется выделять двойной полкой (рис.а поз.5).
Одна и та же деталь на всех разрезах и сечениях чертежа штрихуется в одну сторону с одинаковым расстоянием между линиями штриховки (рис.в поз.1). Две соседние детали штрихуются в противоположные стороны. Кроме того штриховка может быть выполнена без изменения направления линий штриховки, но со сдвигом или с изменением расстояний между ними (рис.б). При штриховке «в клетку» смежных сечений применяют разное расстояние между штрихами для каждой детали. Узкие площади сечений, ширина которых на чертеже равна 2мм и менее, показывают зачерненными (рис.г). Не пустотелые валы, винты, болты, шпонки и т.п. в разрезах показывают не рассеченными, если разрез для них продольный, если поперечный, штрихуются как обычно (рис.б поз.5,рис.в поз.3).
На сборочных чертежах допускается не показывать: — фаски, скругления, выступы, углубления, проточки, рифление и другие мелкие элементы. — зазоры между стержнем и отверстием. — крышки и перегородки, если они закрывают собой изображения других составных частей изделия. В тех случаях, когда сборочная единица содержит несколько одинаковых соединений болтом, винтом, шпилькой и т. д., на сборочном чертеже изделия изображается полностью только одно из них, а для остальных показывают центры их расположения посредством проведения штрихпунктирных центровых линий. Стандартные гайки, головки болтов, шайбы показывают упрощенно (без изображения фасок).
Прочитать сборочный чертеж — это значит представить форму и конструкцию изделия, понять его назначение, принцип работы, порядок сборки, а также выявить форму каждой детали в данной сборочной единице. При чтении сборочного чертежа рекомендуется придерживаться следующей последовательности: Изучить содержание основной надписи, выяснив название сборочной единицы и масштаб ее изображения. Рассмотреть на сборочном чертеже виды, разрезы, сечения и представить форму и размеры изображенного на нем изделия. Используя спецификацию, определить, из скольких деталей состоит изделие, выяснить название каждой из них и материал, из которого они изготовлены. Определить форму каждой детали, рассмотрев их изображения на сборочном чертеже. Выявить виды соединений деталей, использованные в изделии. Установить принцип работы и последовательность сборки изделия.

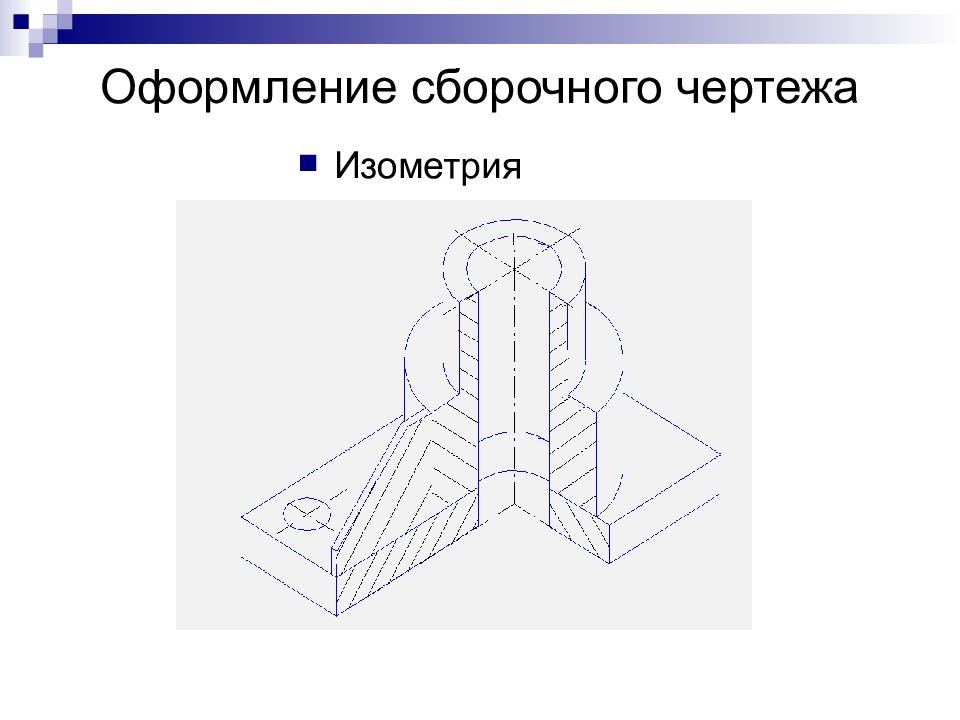

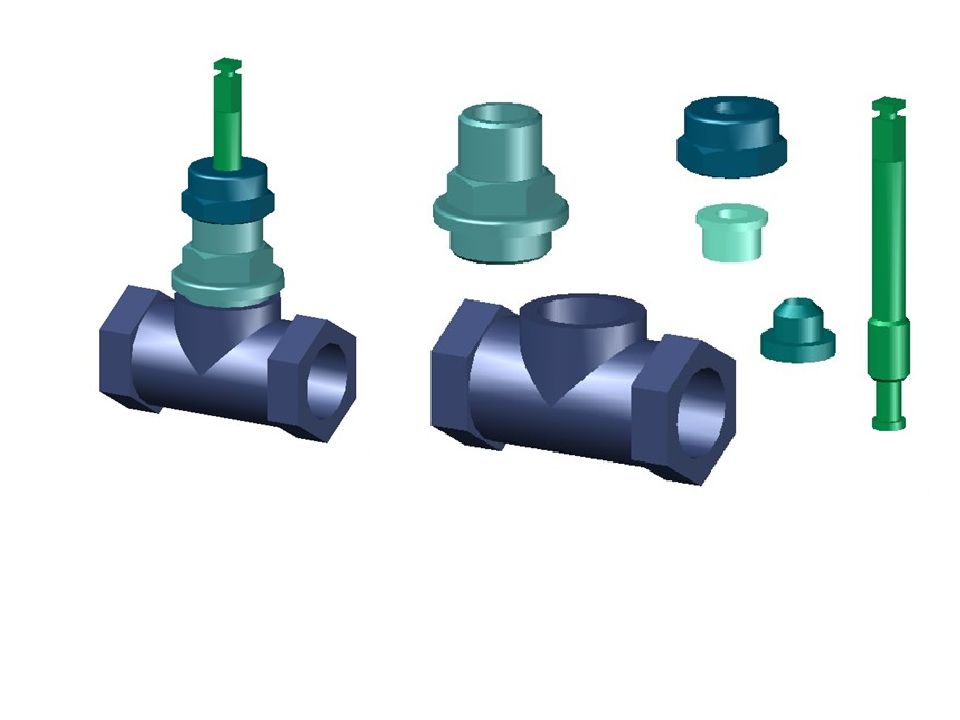

Изометрия
Чертеж
Деталированием называется процесс разработки и выполнения рабочих чертежей (эскизов) деталей по сборочному чертежу. Деталирование необходимо при изготовлении и ремонте изделия или деталей, входящих в него. Деталированию сборочной единицы предшествует процесс чтения сборочного чертежа. Деталирование сборочных единиц рекомендуется осуществлять в следующей последовательности: 1. Выявить детали, на которые будут составляться рабочие чертежи. 2. Выбрать одну из них и выполнить ее рабочий чертеж, определив необходимое количество изображений, используя условности и упрощения, знаки, поясняющие форму, продумав масштаб изображения и нанесение размеров указать шероховатость поверхности, предельные отклонения и другие данные, необходимые для изготовления детали. При деталировании необходимо помнить, что: — на стандартные изделия чертежи не выполняются, т. к. все сведения о них можно найти в справочнике; — размеры сопрягаемых поверхностей должны быть одинаковыми; — размеры деталей нельзя снимать посредством простых измерений изображений сборочного чертежа.
