Чертежи деталей Из сортового проката 7 класс

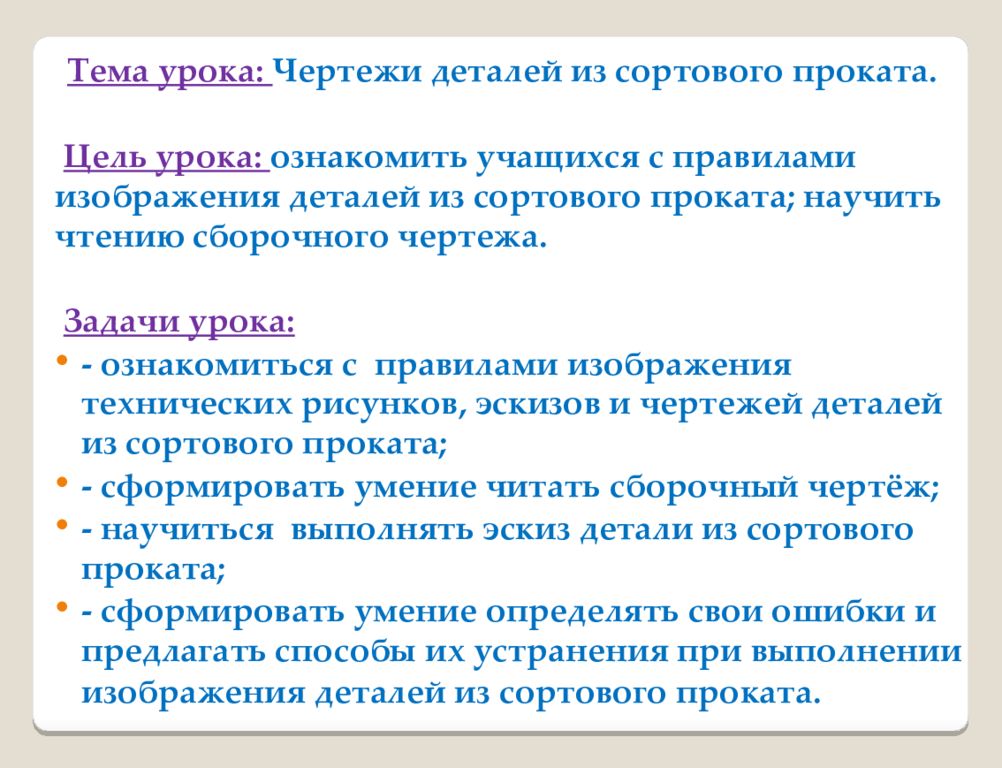

Тема урока: Чертежи деталей из сортового проката. Цель урока: ознакомить учащихся с правилами изображения деталей из сортового проката; научить чтению сборочного чертежа. Задачи урока: - ознакомиться с правилами изображения технических рисунков, эскизов и чертежей деталей из сортового проката; - сформировать умение читать сборочный чертёж; - научиться выполнять эскиз детали из сортового проката; - сформировать умение определять свои ошибки и предлагать способы их устранения при выполнении изображения деталей из сортового проката.
Деталь из сортового проката, так же как и деталь из древесины и тонколистового металла, изображают в виде технического рисунка, эскиза или чертежа с указанием материала, из которого её нужно изготовить, и всех необходимых размеров.

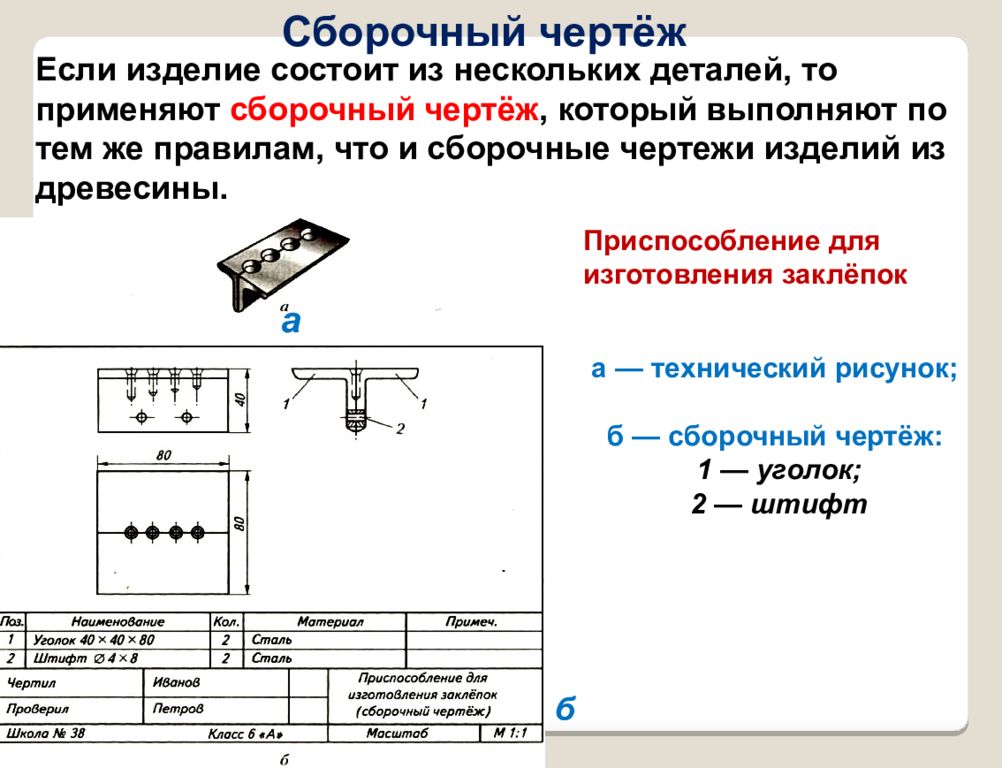

Если изделие состоит из нескольких деталей, то применяют сборочный чертёж, который выполняют по тем же правилам, что и сборочные чертежи изделий из древесины. Приспособление для изготовления заклёпок а — технический рисунок; б — сборочный чертёж: 1 — уголок ; 2 — штифт а б Сборочный чертёж

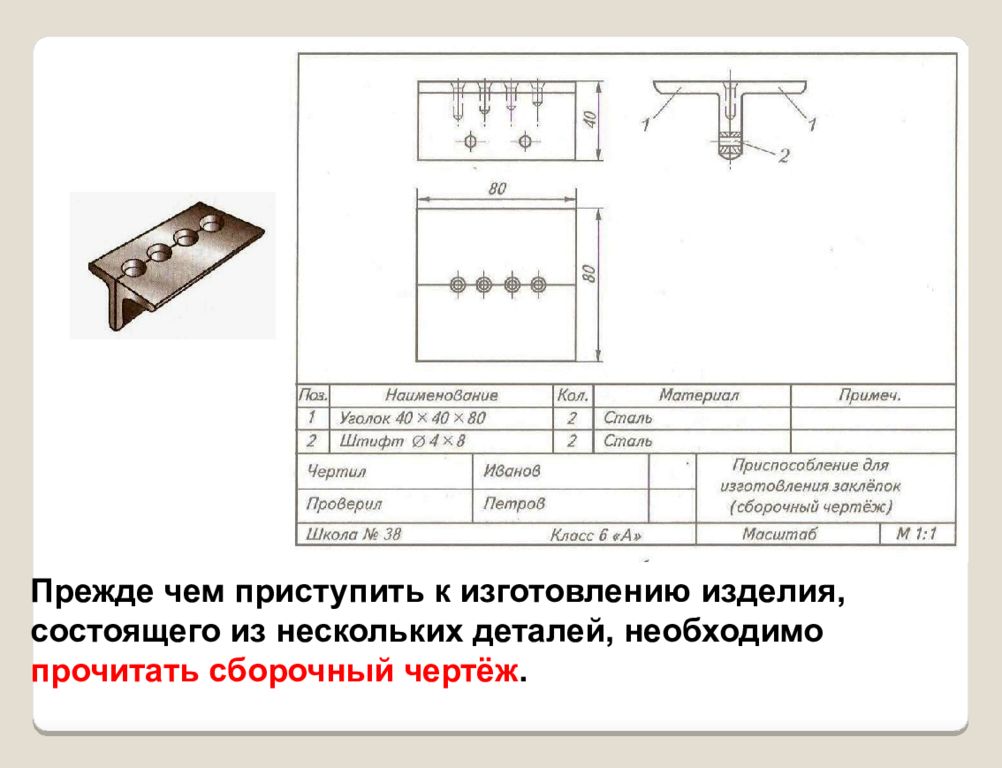

Прежде чем приступить к изготовлению изделия, состоящего из нескольких деталей, необходимо прочитать сборочный чертёж.
Читая основную надпись, определяют название изделия, масштаб изображения. Читая спецификацию, определяют количество входящих в изделие деталей, находят изображение каждой детали. Определяют способы соединения деталей в изделии. Порядок чтения сборочного чертежа

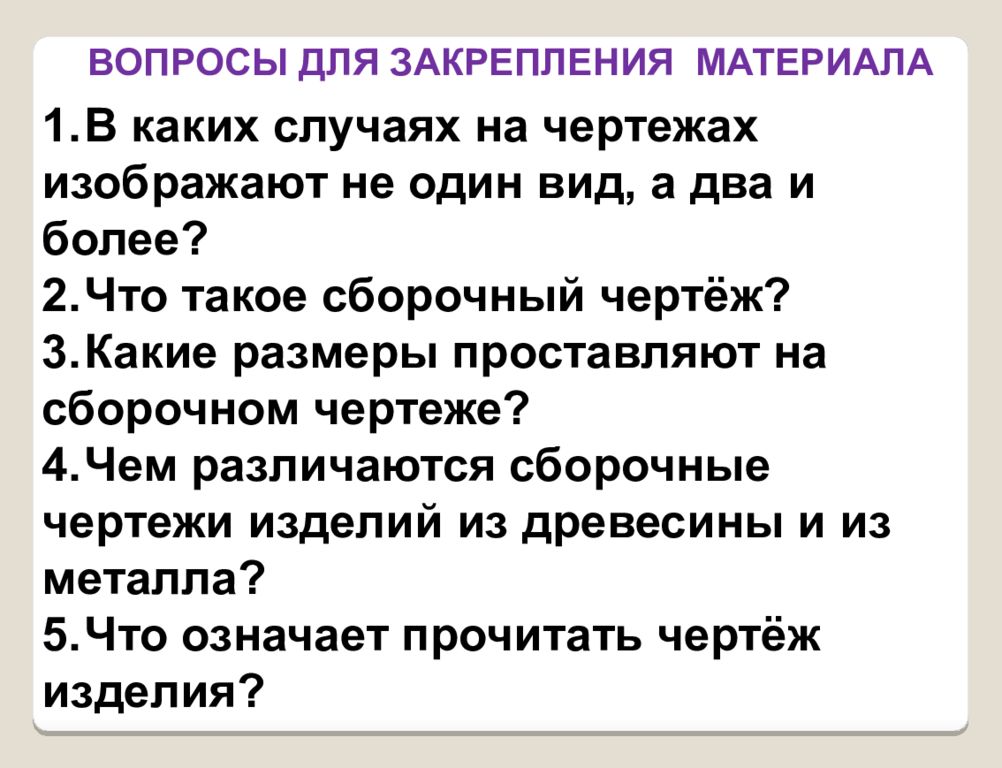

1. В каких случаях на чертежах изображают не один вид, а два и более? 2. Что такое сборочный чертёж? 3. Какие размеры проставляют на сборочном чертеже? 4. Чем различаются сборочные чертежи изделий из древесины и из металла ? 5. Что означает прочитать чертёж изделия? ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ МАТЕРИАЛА

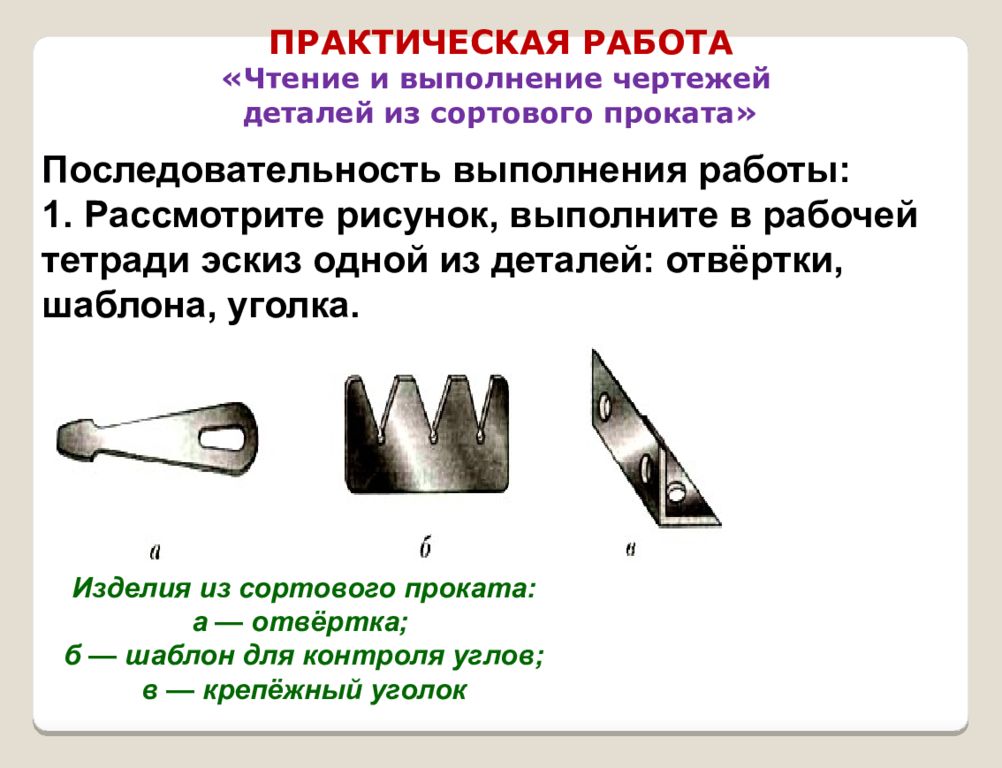

Последовательность выполнения работы : 1. Рассмотрите рисунок, выполните в рабочей тетради эскиз одной из деталей: отвёртки, шаблона, уголка. ПРАКТИЧЕСКАЯ РАБОТА «Чтение и выполнение чертежей деталей из сортового проката» Изделия из сортового проката: а — отвёртка; б — шаблон для контроля углов; в — крепёжный уголок
2. Внимательно прочитайте сборочный чертёж, изображённый на рисунке «б».

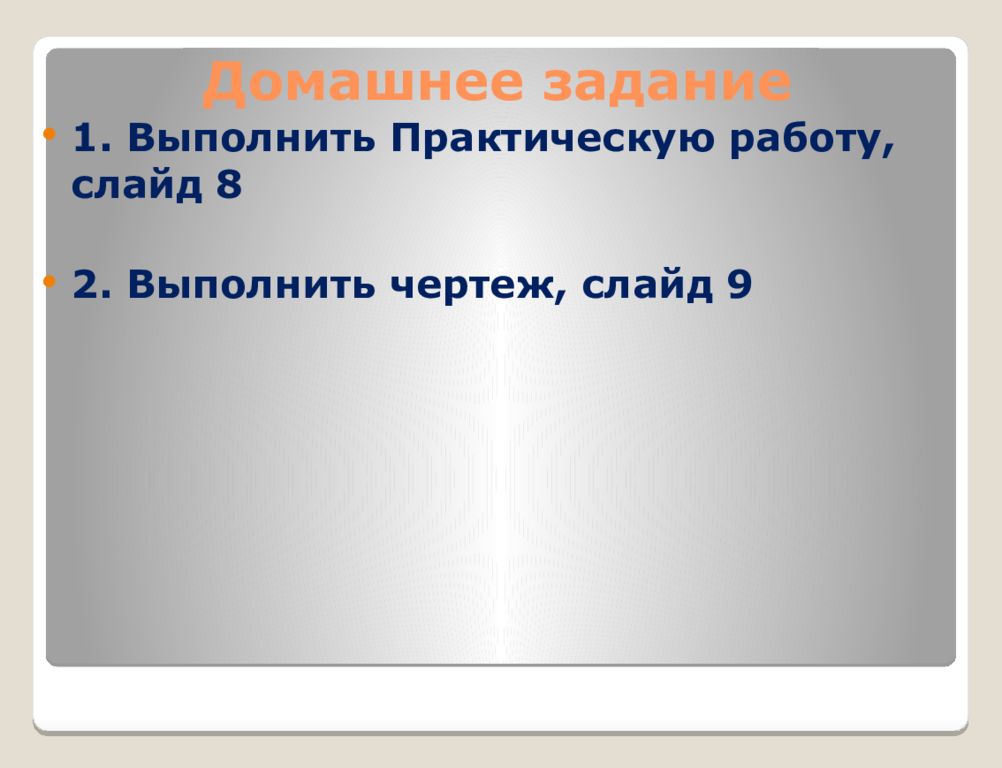

1. Выполнить Практическую работу, слайд 8 2. В ыполнить чертеж, слайд 9
