Сглаживающие фильтры питания предназначены для уменьшения пульсаций выпрямленного напряжения. Принцип работы простой – во время действия полуволны напряжения происходит заряд реактивных элементов (конденсатора, дросселя) от источника – диодного выпрямителя, и их разряд на нагрузку во время отсутствия, либо малого по амплитуде напряжения.
1. Ёмкость 2. Г-образный

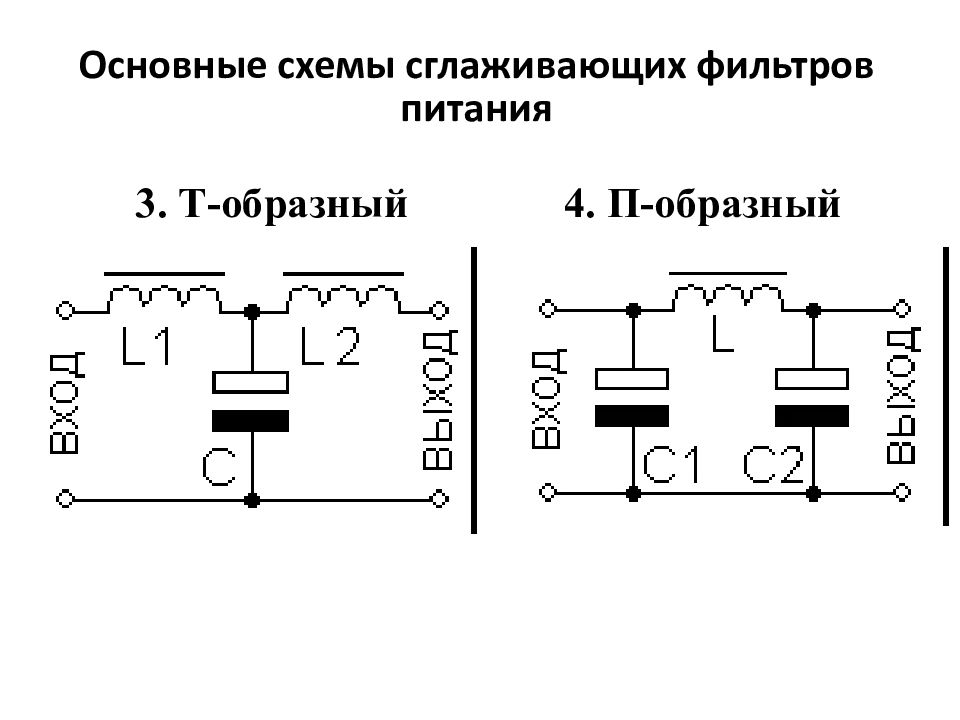

3. Т-образный 4. П-образный
Простейшим методом сглаживания пульсаций является применение фильтра в виде конденсатора достаточно большой ёмкости, шунтирующего нагрузку (сопротивление нагрузки). Конденсатор хорошо сглаживает пульсации, если его емкость такова, что выполняется условие: 1 / ( ωС ) << Rн Во время действия синусоидального сигнала, когда напряжение на диоде выпрямителя прямое, через диод проходит ток, заряжающий конденсатор до напряжения, близкого к максимальному. Когда напряжение на выходе диодного выпрямителя оказывается меньше напряжения заряда конденсатора, конденсатор разряжается через нагрузку R н и создает на ней напряжение, которое постепенно снижается по мере разряда конденсатора через нагрузку. В каждый следующий полупериод конденсатор подзаряжается и его напряжение снова возрастает.
Чем больше емкость С и сопротивление нагрузки R н, тем медленнее разряжается конденсатор, тем меньше пульсации и тем ближе среднее значение выходного напряжения U ср к максимальному значению синусоиды U max. Если нагрузку вообще отключить, то в режиме холостого хода на конденсаторе получится постоянное напряжение равное U max, без всяких пульсаций. Работа простейшего сглаживающего фильтра на конденсаторе в цепи однополупериодного выпрямителя поясняется рисунком и эпюрами:
Красным цветом показано напряжение на выходе выпрямителя без сглаживающего конденсатора, а синим – при его наличии. Если пульсации должны быть малыми, или сопротивление нагрузки R н мало, то необходима чрезмерно большая емкость конденсатора, т.е. сглаживание пульсаций одним конденсатором практически осуществить нельзя. Приходится использовать более сложный сглаживающий фильтр.
Работа сглаживающего Г-образного фильтра на конденсаторе и дросселе в цепи двухполупериодного мостового выпрямителя поясняется рисунком и эпюрами:

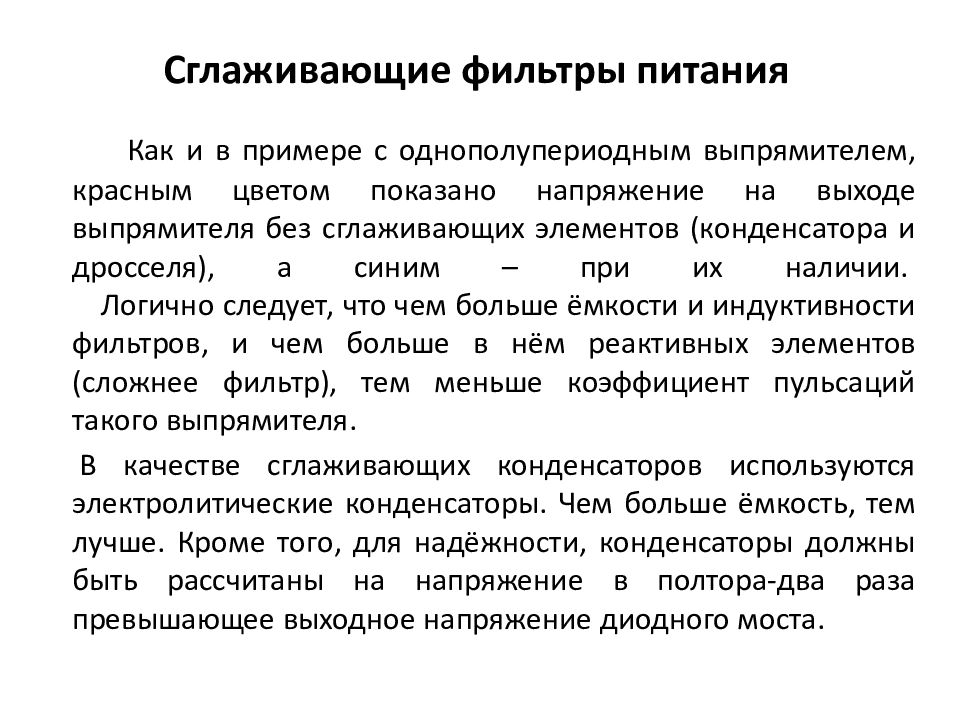

Как и в примере с однополупериодным выпрямителем, красным цветом показано напряжение на выходе выпрямителя без сглаживающих элементов (конденсатора и дросселя), а синим – при их наличии. Логично следует, что чем больше ёмкости и индуктивности фильтров, и чем больше в нём реактивных элементов (сложнее фильтр), тем меньше коэффициент пульсаций такого выпрямителя. В качестве сглаживающих конденсаторов используются электролитические конденсаторы. Чем больше ёмкость, тем лучше. Кроме того, для надёжности, конденсаторы должны быть рассчитаны на напряжение в полтора-два раза превышающее выходное напряжение диодного моста.

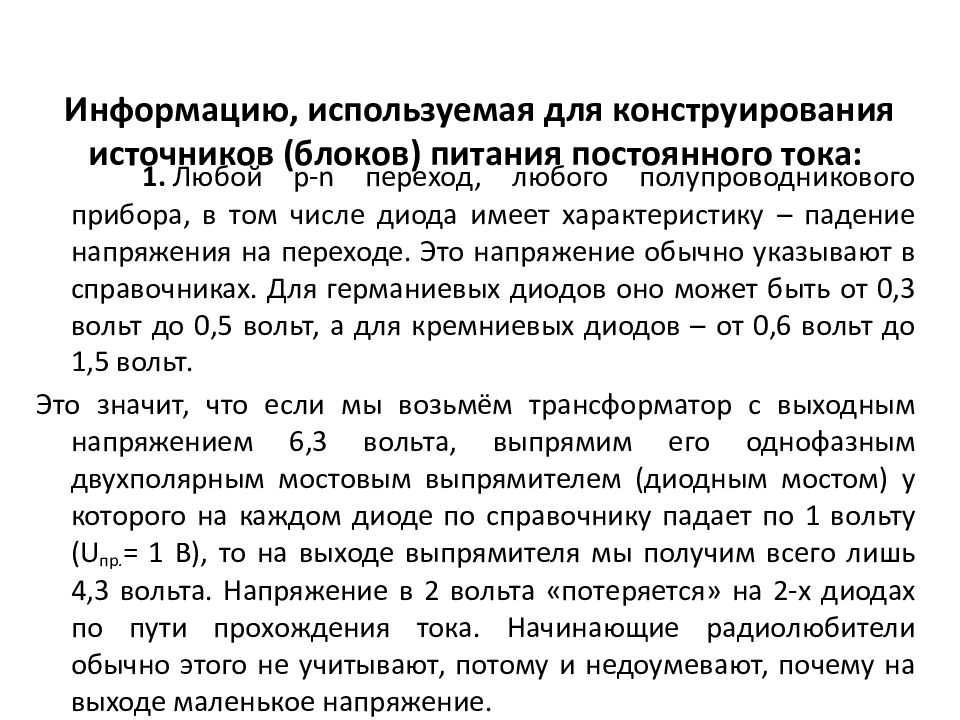

1. Любой p-n переход, любого полупроводникового прибора, в том числе диода имеет характеристику – падение напряжения на переходе. Это напряжение обычно указывают в справочниках. Для германиевых диодов оно может быть от 0,3 вольт до 0,5 вольт, а для кремниевых диодов – от 0,6 вольт до 1,5 вольт. Это значит, что если мы возьмём трансформатор с выходным напряжением 6,3 вольта, выпрямим его однофазным двухполярным мостовым выпрямителем (диодным мостом) у которого на каждом диоде по справочнику падает по 1 вольту ( U пр. = 1 В), то на выходе выпрямителя мы получим всего лишь 4,3 вольта. Напряжение в 2 вольта «потеряется» на 2-х диодах по пути прохождения тока. Начинающие радиолюбители обычно этого не учитывают, потому и недоумевают, почему на выходе маленькое напряжение.

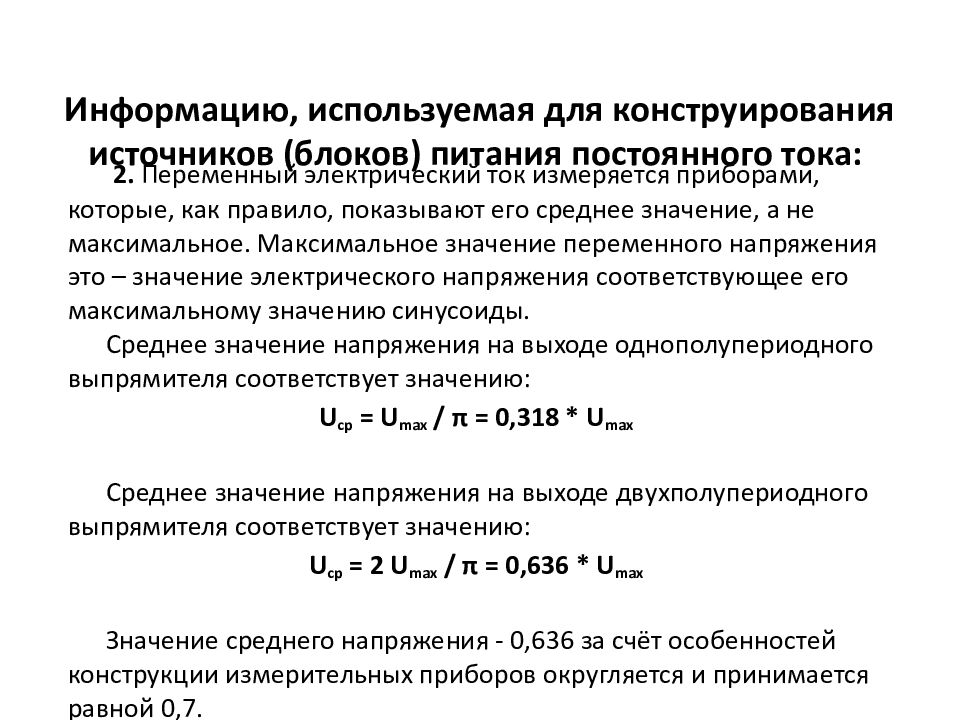

2. Переменный электрический ток измеряется приборами, которые, как правило, показывают его среднее значение, а не максимальное. Максимальное значение переменного напряжения это – значение электрического напряжения соответствующее его максимальному значению синусоиды. Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению: U ср = U max / π = 0,318 * U max Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению: U ср = 2 U max / π = 0,636 * U max Значение среднего напряжения - 0,636 за счёт особенностей конструкции измерительных приборов округляется и принимается равной 0,7.
3. Исходя из изложенного выше, можно сделать вывод, который справедлив в том случае, когда нагрузка на блок питания маленькая. Обратите внимание на рисунки ниже. Выходное напряжение выпрямителей с фильтром питания: а) с большой нагрузкой б) с маленькой нагрузкой Эти рисунки поясняют, что при малой нагрузке выходное напряжение выпрямителя с фильтром питания равно максимальной амплитуде синусоиды поступающей на выпрямитель, за вычетом падения напряжения на диодах.
Рассмотрим случай со средним переменным напряжением на выходе трансформатора, измеренным мультиметром равным 6,3 вольта, и нагрузкой (сопротивлением нагрузки) равной 200 Ом. Выходное напряжение c мостового выпрямителя будет определено следующим образом: - максимальное напряжение на выходе трансформатора: U max = U изм / 0,7 = 6,3в / 0,7 = 9 вольт - максимальное выходное напряжение на выходе выпрямителя: U вых. = U max – U VD1 – U VD2 = 9 – 1 – 1 = 7 вольт - емкость сглаживающего конденсатора выбираем из условия: 1 / (2* π * f *С) << R н , откуда 1 / (2* π * f * R н ) << С - подставим данные: 1/(2*3,14*50*200) = 1,59*10 -5 (Фарад) = 159 мкФ - учитывая условие, при котором емкость конденсатора должна быть намного больше полученному по приведенному условию, выбираем конденсатор ёмкостью более чем в пять раз больше расчётного значения - 1000 мкФ*16 вольт.
Схема, состоящая из трансформатора, выпрямителя и сглаживающего фильтра является источником нестабилизированного питания. От таких источников можно питать любые устройства, потребляющие слабый ток, не критичные к наличию пульсаций и нестабильности питающего напряжения. Для максимального подавления пульсаций и стабилизации питающего напряжения применяют Стабилизаторы напряжения.
