неразъемные соединения
Разъемные соединения применяются в тех случаях, когда необходимо осуществлять разборку, настройку, ремонт изделия. Их также используют для обеспечения удобства сборочных операций. Неразъемные соединения не подлежат разборке и могут быть разъединены только в результате разрушения соединяемых деталей либо элементов, их соединяющих. Эти соединения применяются для упрощения технологии изготовления изделия или для сокращения расхода дефицитных материалов.

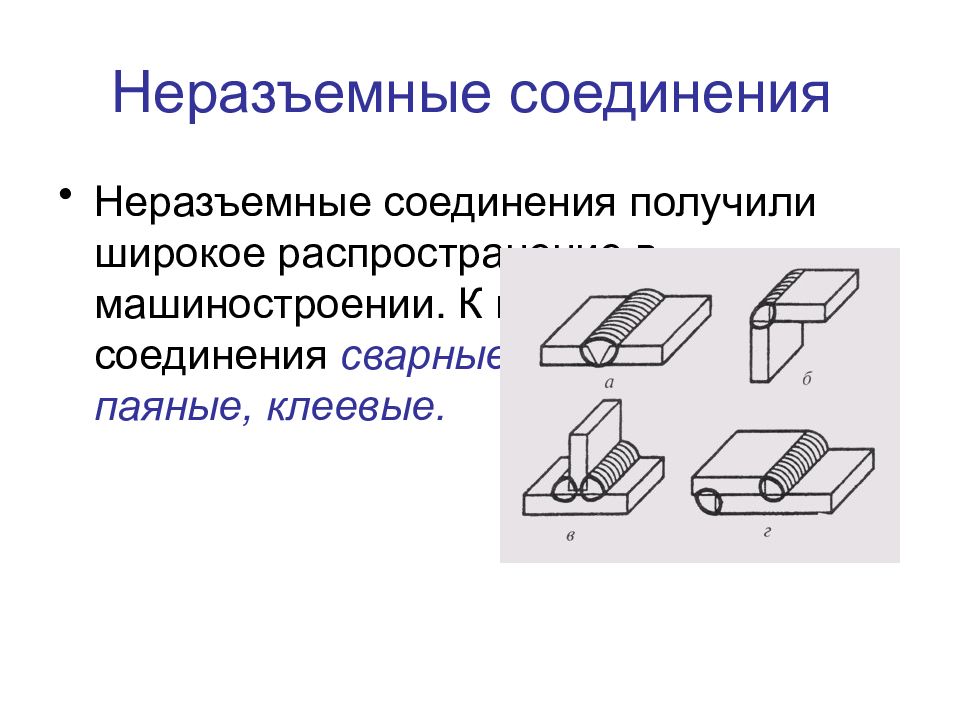

Неразъемные соединения получили широкое распространение в машиностроении. К ним относятся соединения сварные, заклепочные, паяные, клеевые.

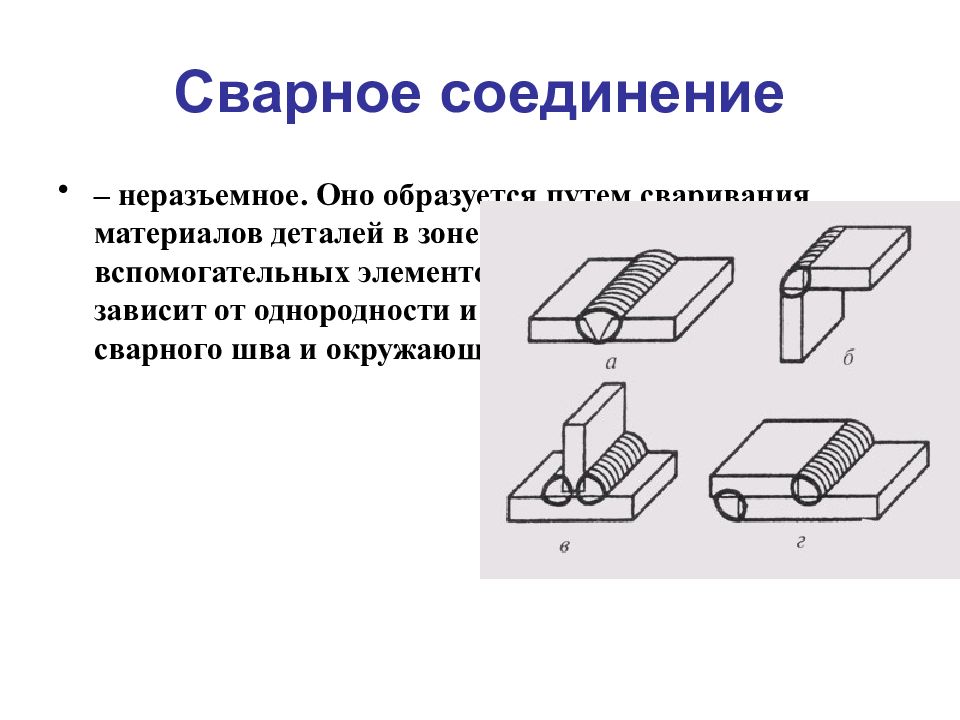

– неразъемное. Оно образуется путем сваривания материалов деталей в зоне стыка и не требует никаких вспомогательных элементов. Прочность соединения зависит от однородности и непрерывности материала сварного шва и окружающей его зоны.

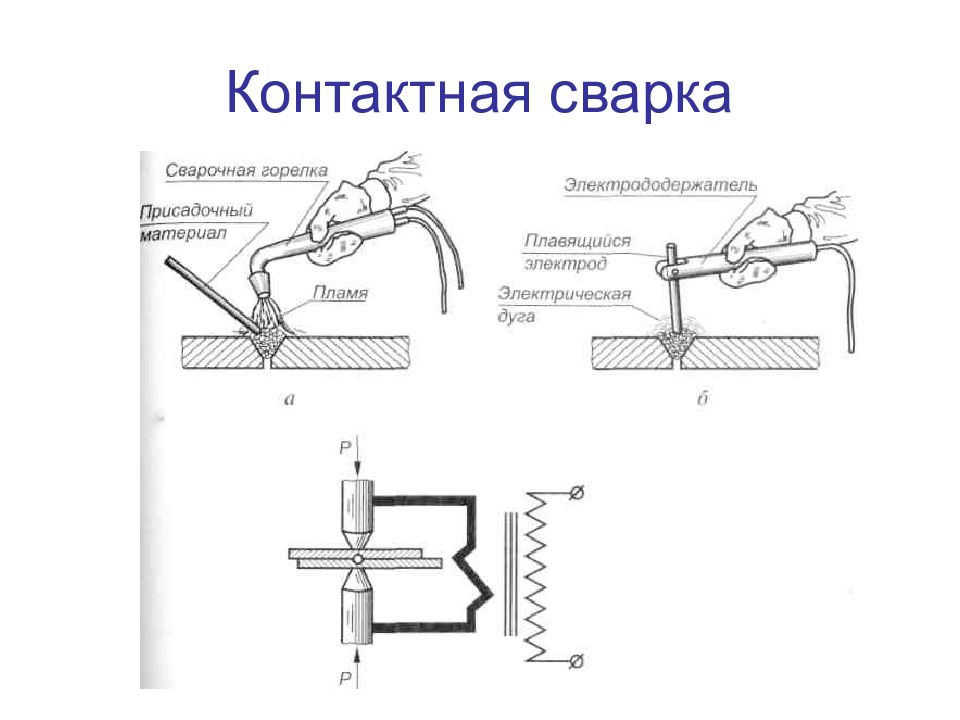

Электродуговая сварка Электрошлаковая сварка Контактная сварка Газовая сварка
стыковые (а – г), нахлесточные (д), тавровые (е) и угловые (ж).
а — форма поперечного сечения, б — условное обозначение; І — стыковое соединение, ІІ — угловое соединение, ІІІ — тавровое соединение, IV—нахлесточное соединение

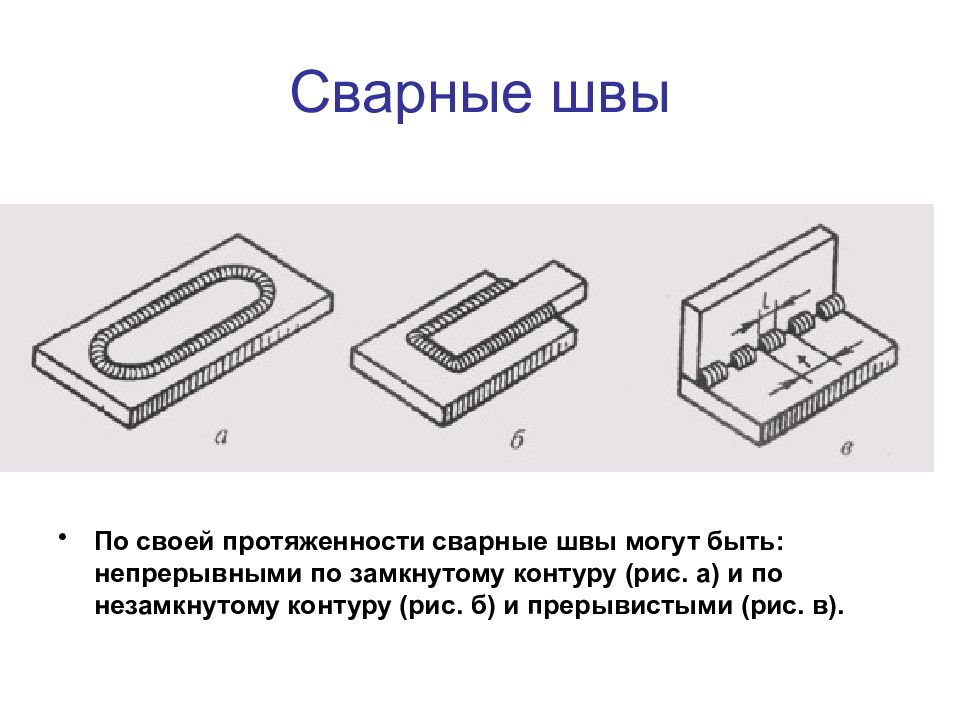

По своей протяженности сварные швы могут быть: непрерывными по замкнутому контуру (рис. а) и по незамкнутому контуру (рис. б) и прерывистыми (рис. в).

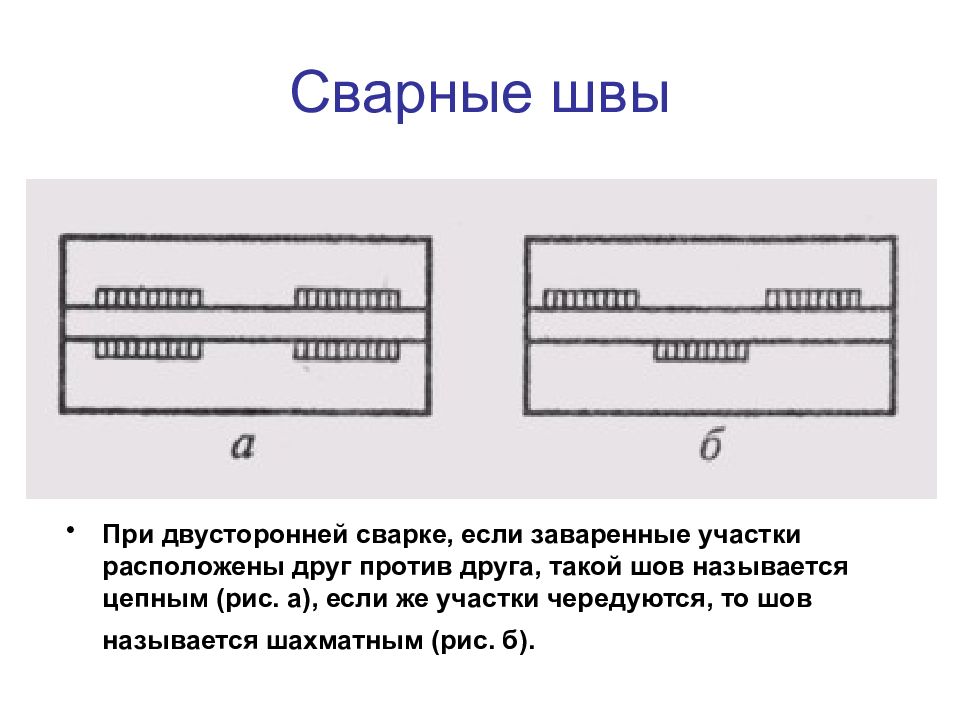

При двусторонней сварке, если заваренные участки расположены друг против друга, такой шов называется цепным (рис. а), если же участки чередуются, то шов называется шахматным (рис. б).
1 — вспомогательные знаки, О — шов по замкнутому контуру, | — монтажный шов; 2 — обозначение стандарта на тип и конструктивные элементы шва; 3 — буквенно-цифровое обозначение шва по этому стандарту; 4 — условное обозначение способа сварки по стандарту на данный шов; 5 — вспомогательный знак А — треугольник и размер катета шва; 6 — размеры в мм прерывистого шва со знаками: / — для цепного шва и Z — для шахматного шва или ] — знак незамкнутого контура сварки; 7 — вспомогательные знаки (Q или со) обработки шва; 8 — обозначение шероховатости механически обработанного шва; 9 — указание о контроле шва.
Клепаные соединения применяются в конструкциях, подверженных действию высокой температуры, коррозии, вибрации, а также в соединениях из плохо сваривающихся металлов или в соединениях металлов с неметаллическими частями. Такие соединения нашли широкое применение в котлах, железнодорожных мостах, некоторых авиационных конструкциях и в отраслях легкой промышленности.

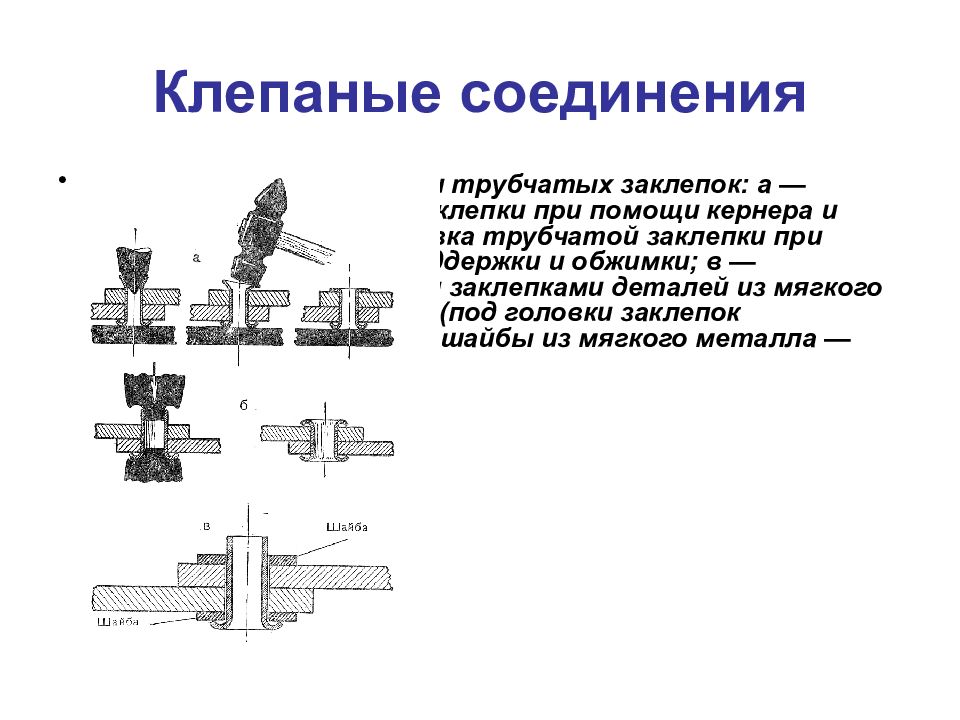

. Соединение при помощи трубчатых заклепок: а — процесс развальцовки заклепки при помощи кернера и молотка; б — развальцовка трубчатой заклепки при помощи специальной поддержки и обжимки; в — соединение трубчатыми заклепками деталей из мягкого или хрупкого материала (под головки заклепок подкладывают большие шайбы из мягкого металла — алюминия или свинца).

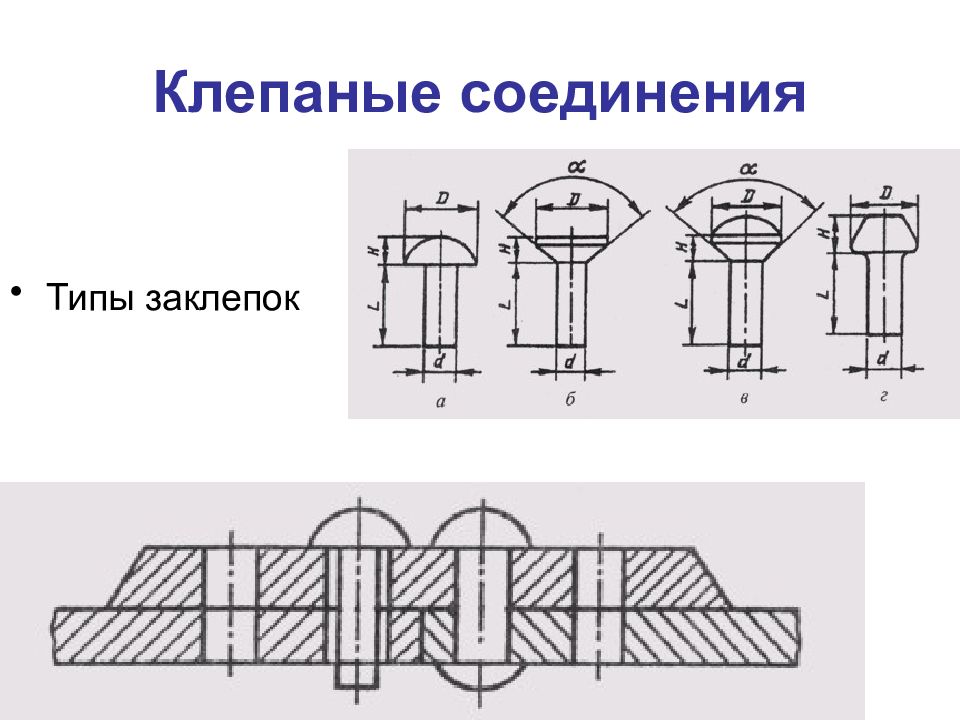

Типы заклепок

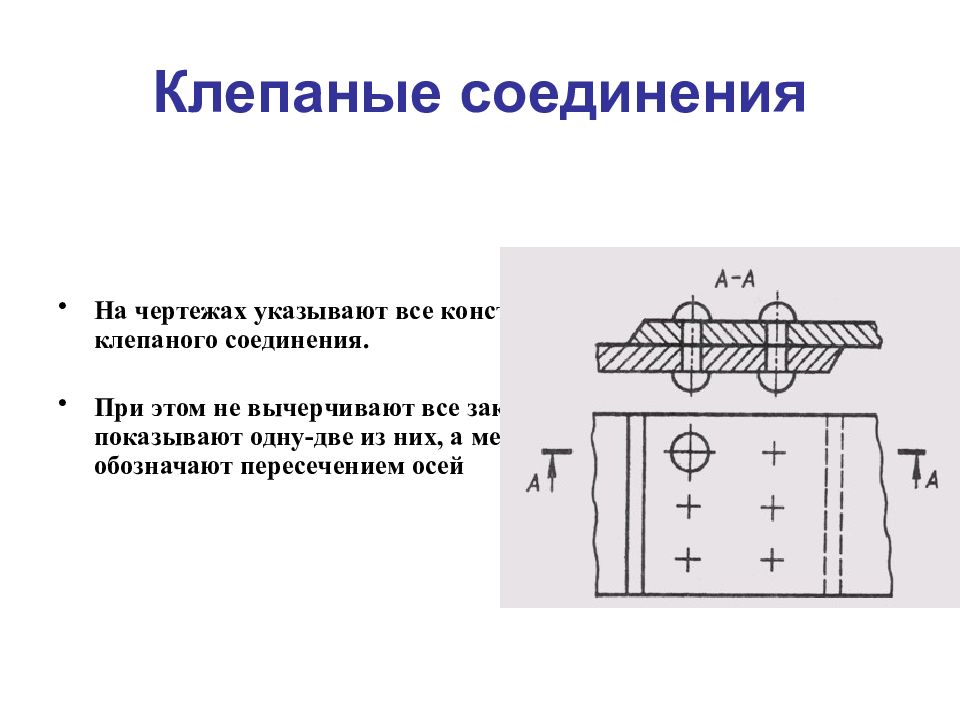

На чертежах указывают все конструктивные размеры швов клепаного соединения. При этом не вычерчивают все заклепки соединения. Обычно показывают одну-две из них, а место расположения остальных обозначают пересечением осей

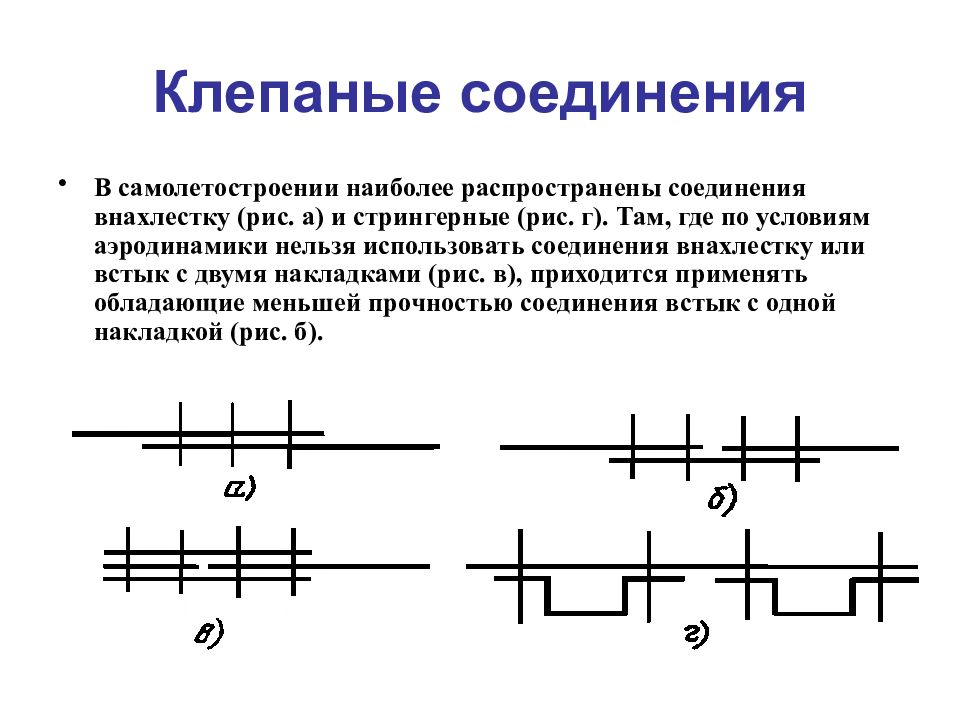

В самолетостроении наиболее распространены соединения внахлестку (рис. а) и стрингерные (рис. г). Там, где по условиям аэродинамики нельзя использовать соединения внахлестку или встык с двумя накладками (рис. в), приходится применять обладающие меньшей прочностью соединения встык с одной накладкой (рис. б).
Паяные панели Рис. 5.10. Паяные панели
выполняют соединение листов встык (рис. а) и внахлестку (рис. б), соединение труб (рис. в). Для проникания припоя между деталями оставляют зазор (0,05-0,15 мм)
Склеивание – один из наиболее прогрессивных методов соединения деталей, получивший в последнее время широкое распространение после того, как были разработаны высокопрочные, термо- и водостойкие клеи, создано технологическое оборудование и проведены всесторонние исследования свойства клеевых соединений.
позволяют соединять разнообразные материалы. Клеевой шов, как и паяный, согласно изображается сплошной линией толщиной 25. На линии-выноске чертят условный знак (рис. а), напоминающий букву К. Если шов выполняется по периметру, то линию-выноску заканчивают окружностью (рис. б). Марка клея записывается или в технических требованиях, или в спецификации в разделе «Материалы».

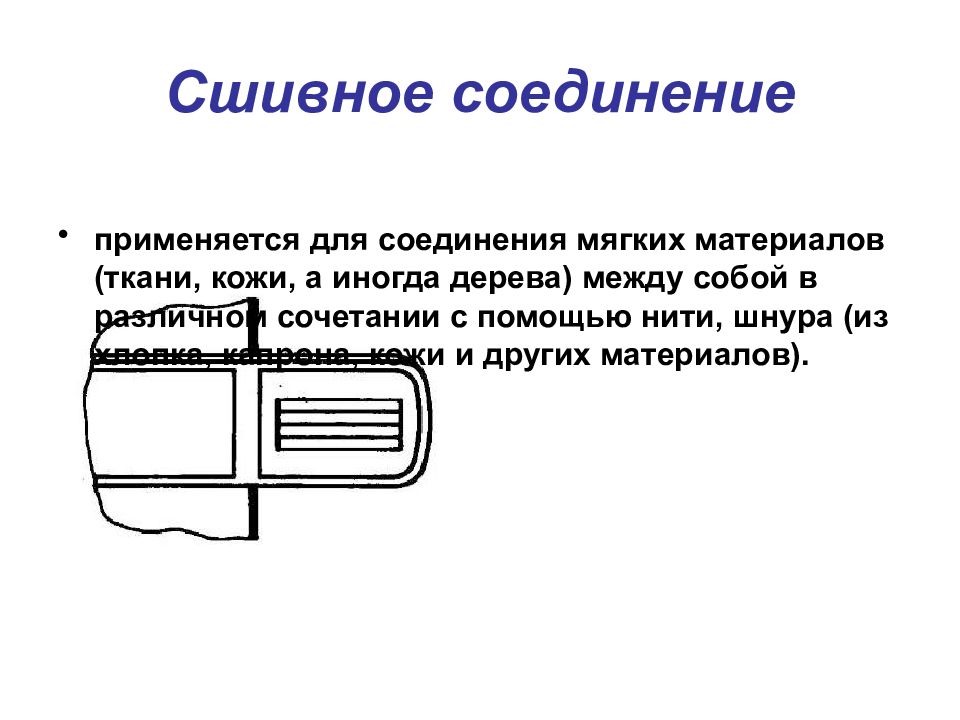

применяется для соединения мягких материалов (ткани, кожи, а иногда дерева) между собой в различном сочетании с помощью нити, шнура (из хлопка, капрона, кожи и других материалов).
1.Каковы типы заклёпок и их условные обозначения на чертеже? 2.Как условно на чертеже изображают пайку, склеивание и сшивание? 3. По каким видам классифицируются сварные швы? 4. Назовите способы сварки.
