Первый слайд презентации: Классификация сварных швов и соединений

Изображение слайда

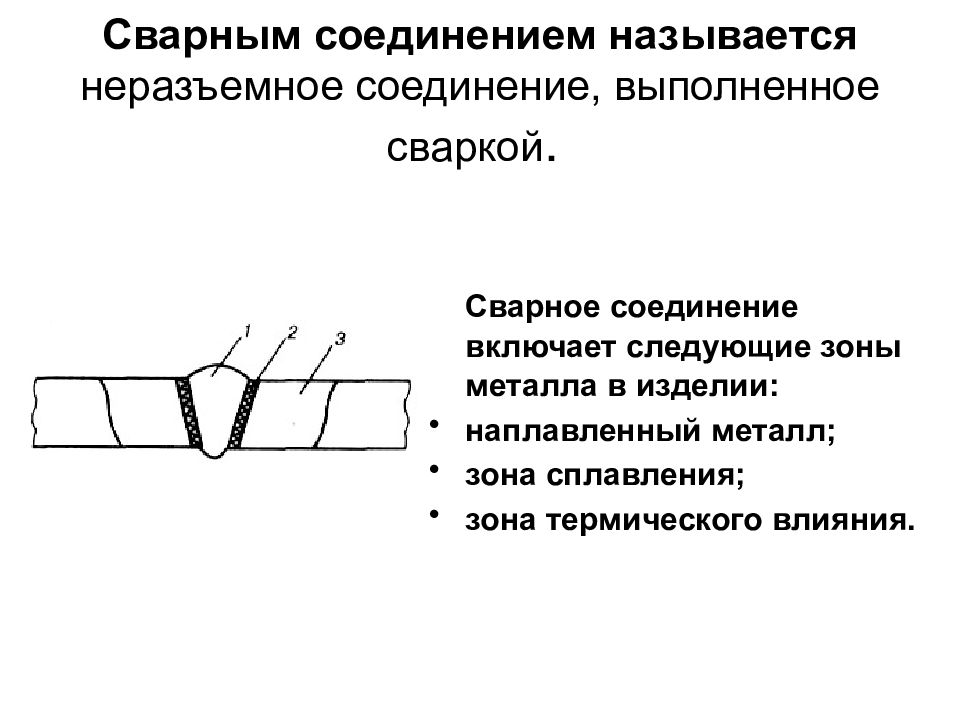

Сварное соединение включает следующие зоны металла в изделии: наплавленный металл; зона сплавления; зона термического влияния.

Изображение слайда

Слайд 4

В СТЫКОВОМ (С) сварном соединении поверхности свариваемых элементов располагаются в одной плоскости или на одной поверхности, а сварка выполняется по смежным торцам. Стыковое соединение обеспечивает наиболее высокие механические свойства сварной конструкции, но требует достаточно точной подготовки деталей и сборки.

Изображение слайда

Слайд 5

ТОРЦЕВОЕ (С) соединение сваривается по торцам соединяемых деталей, боковые поверхности которых примыкают друг к другу. Такие соединения используют, как правило, при сварке тонких деталей во избежание прожога.

Изображение слайда

Слайд 6

В НАХЛЁСТОЧНОМ (Н) сварном соединении поверхности свариваемых элементов располагаются параллельно так, чтобы они были смещены и частично перекрывали друг друга. Нахлёсточные соединения менее чувствительные к погрешностям при сборке, но хуже чем стыковые работают при нагрузках, особенно знакопеременных.

Изображение слайда

Слайд 7

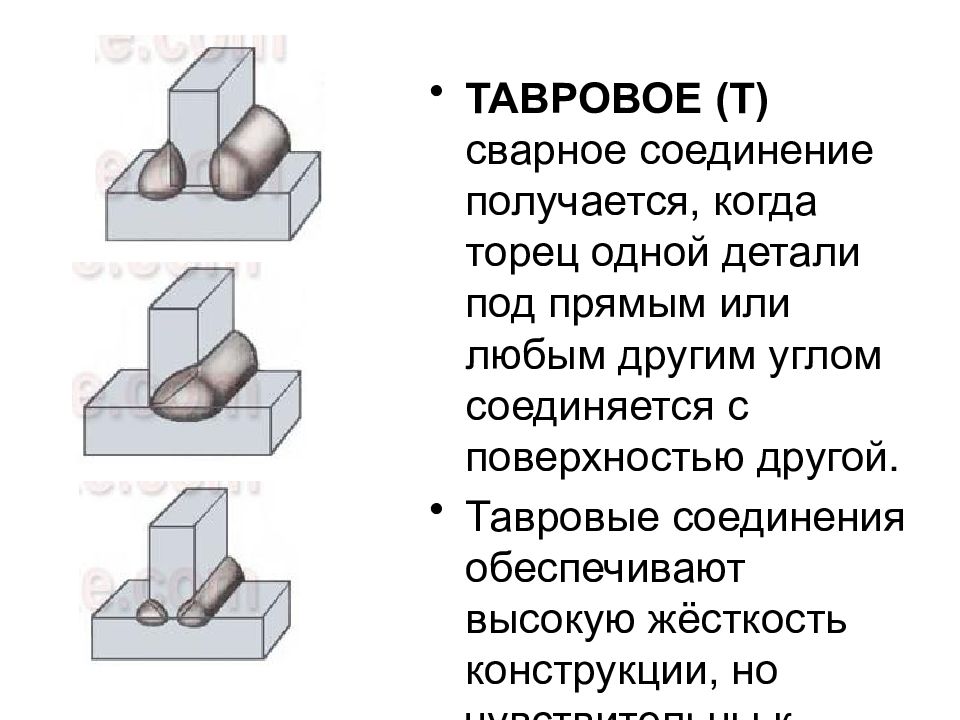

ТАВРОВОЕ (Т) сварное соединение получается, когда торец одной детали под прямым или любым другим углом соединяется с поверхностью другой. Тавровые соединения обеспечивают высокую жёсткость конструкции, но чувствительны к изгибающим нагрузкам.

Изображение слайда

Слайд 8

УГЛОВЫМ (У) называют соединение, в котором поверхности свариваемых деталей располагаются под прямым, тупым или острым углом и свариваются по торцам.

Изображение слайда

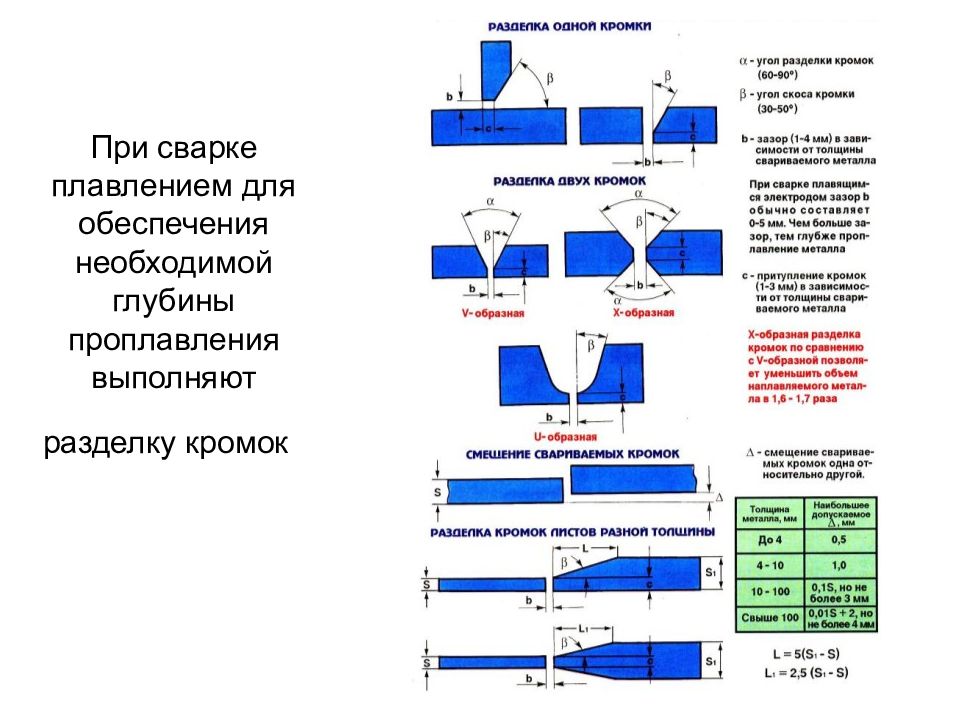

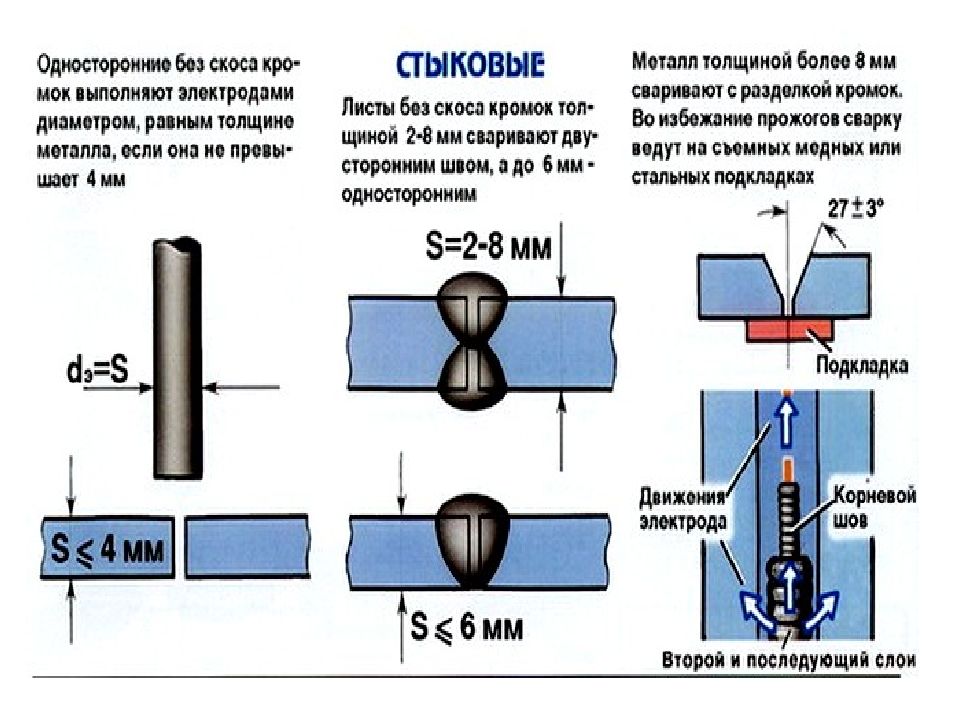

Слайд 10: При сварке плавлением для обеспечения необходимой глубины проплавления выполняют разделку кромок

Изображение слайда

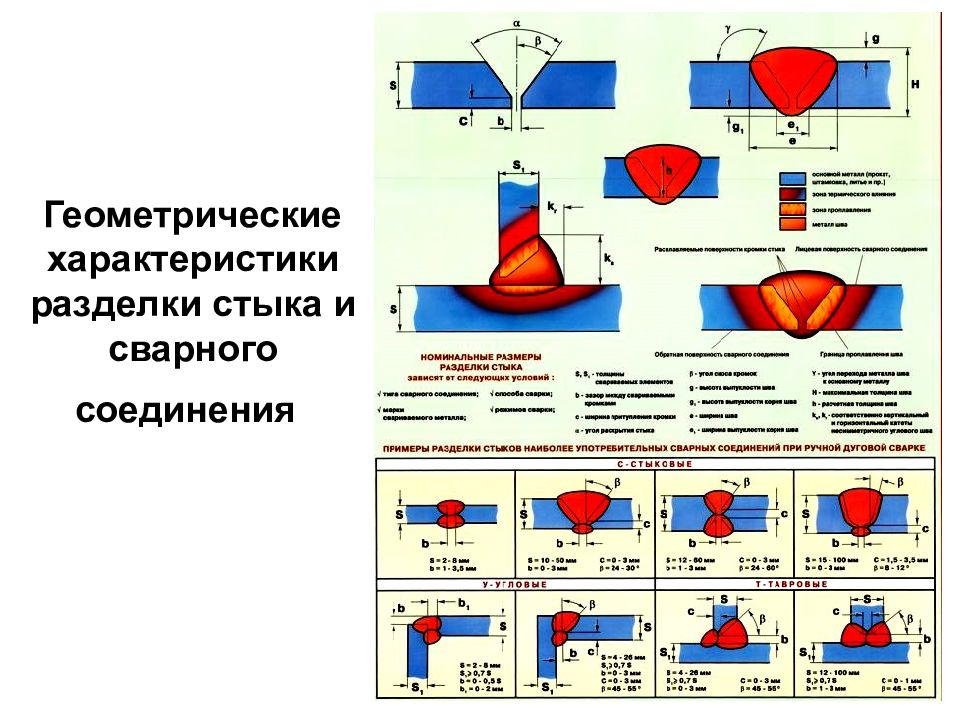

Слайд 11: Геометрические характеристики разделки стыка и сварного соединения

Изображение слайда

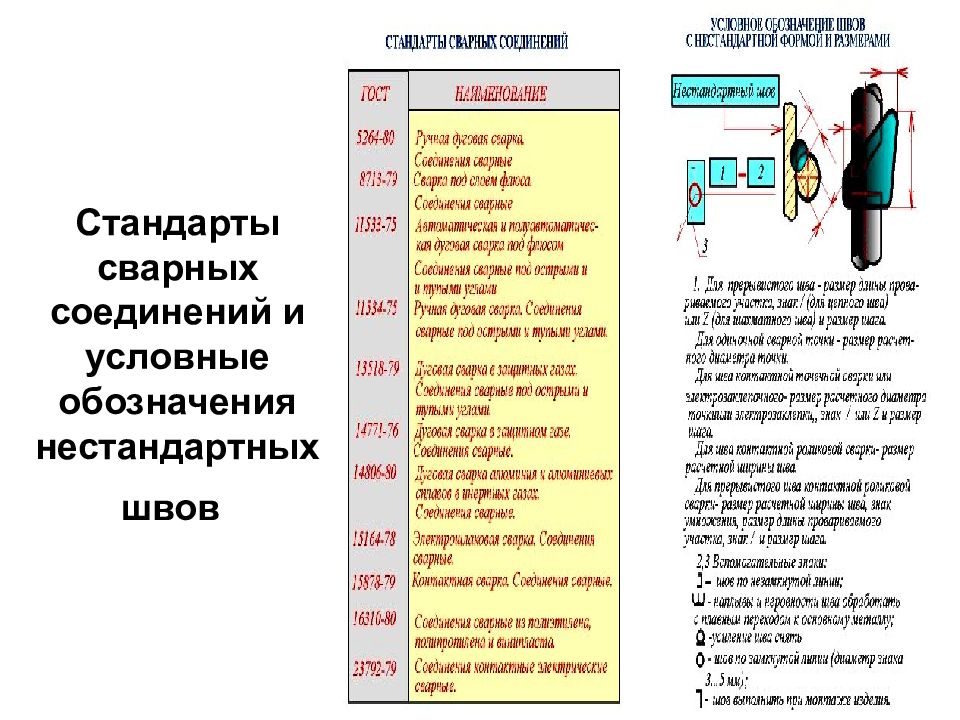

Слайд 12: Стандарты сварных соединений и условные обозначения нестандартных швов

Изображение слайда

Слайд 13

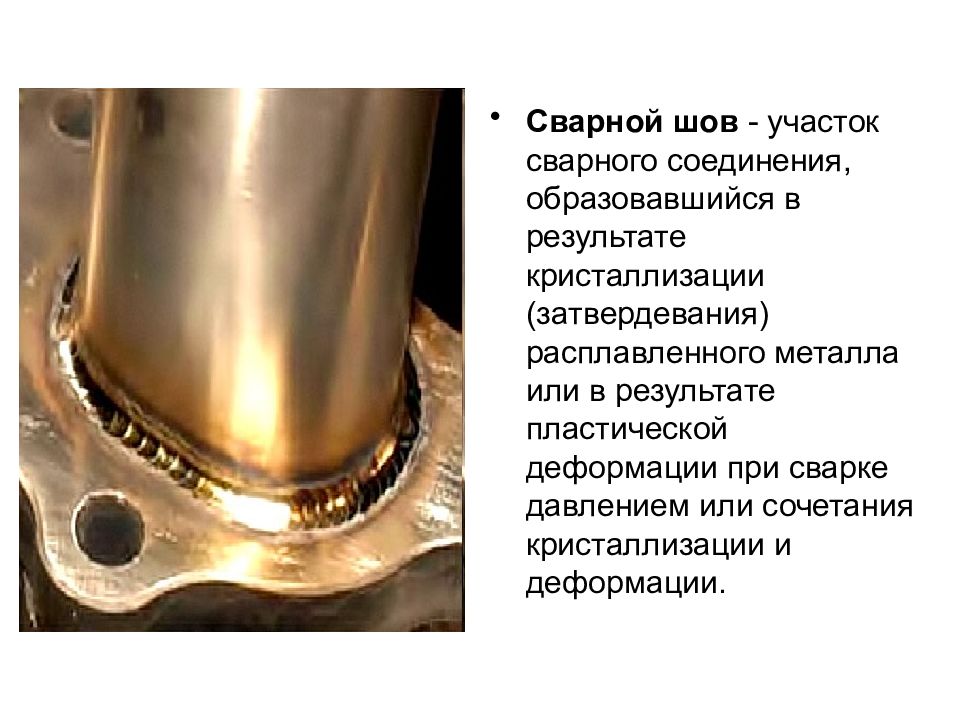

Сварной шов - участок сварного соединения, образовавшийся в результате кристаллизации (затвердевания) расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации.

Изображение слайда

Слайд 14

по положению в пространстве от формы сечения Классификация сварных швов от характера сопряжения свариваемых деталей по количеству слоёв от протяжённости по выполнению по числу проходов по назначению по виду сварки по направлению действующего усилия по применяемому для сварки материалу от условий работы сварного изделия по способу удержания расплавленного металла по внешнему виду

Изображение слайда

Слайд 15: от формы сечения

Изображение слайда

Слайд 16: от характера сопряжения свариваемых деталей

стыковые угловые тавровые нахлёсточные торцевые

Изображение слайда

Слайд 17: по внешнему виду

В соответствии со стандартом допускается выпуклость шва при нижней сварке до 2 мм и не более 3 мм для швов, выполненных в остальных положениях. Вогнутость допускается во всех случаях не более 3 мм.

Изображение слайда

Слайд 18: по выполнению

Изображение слайда

Слайд 19: по количеству слоев

Однослойный, однопроходный Многослойный Многопроходный

Изображение слайда

Слайд 20: от протяженности

Изображение слайда

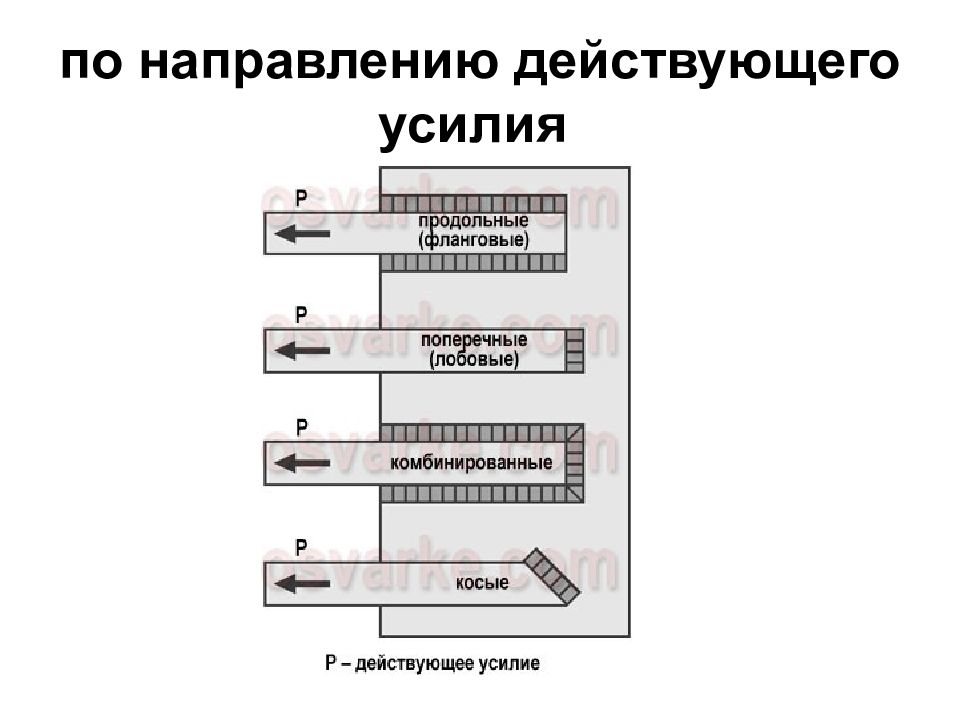

Слайд 21: по направлению действующего усилия

Изображение слайда

Слайд 22: по положению в пространстве

Изображение слайда

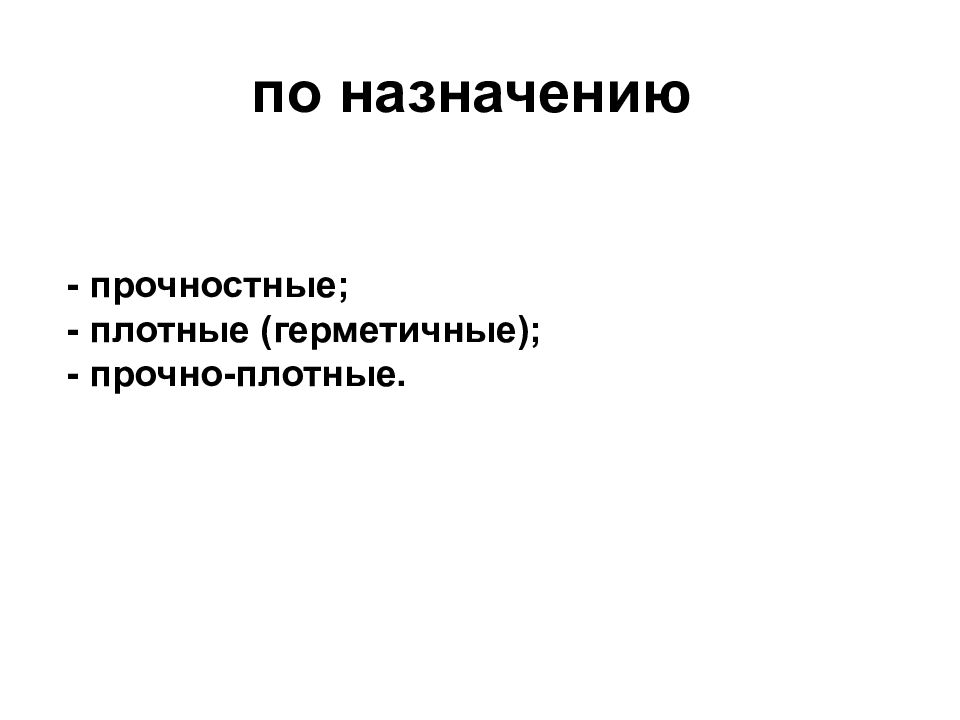

Слайд 23: по назначению

- прочностные; - плотные (герметичные); - прочно-плотные.

Изображение слайда

Слайд 24: от условий работы сварного изделия

- рабочие, предназначенные непосредственно для нагрузок; - нерабочие (связующие или соединительные), используемые только для соединения частей сварного изделия.

Изображение слайда

Слайд 25: по способу удержания расплавленного металла

- на швы выполненные без подкладок и подушек; - на съемных и остающихся стальных подкладках; - на медных, флюсо-медных, керамических и асбестовых подкладках; - на флюсовых и газовых подушках.

Изображение слайда

Слайд 26

Изображение слайда

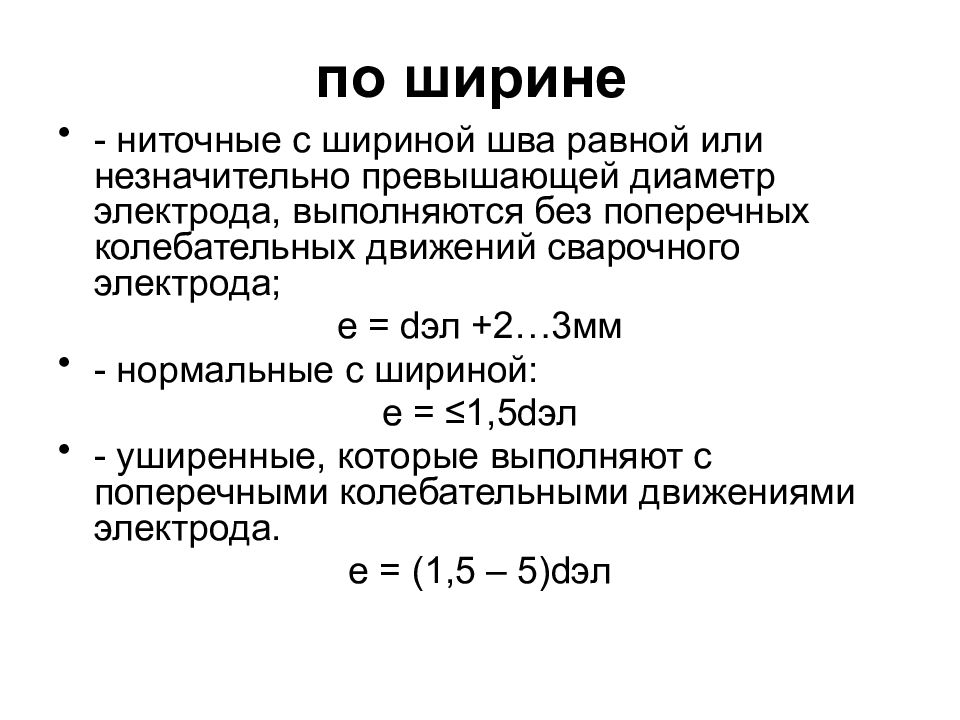

Слайд 27: по ширине

- ниточные с шириной шва равной или незначительно превышающей диаметр электрода, выполняются без поперечных колебательных движений сварочного электрода; e = d эл +2…3 мм - нормальные с шириной: e = ≤1,5 d эл - уширенные, которые выполняют с поперечными колебательными движениями электрода. e = (1,5 – 5)d эл

Изображение слайда

Слайд 28: по длине шва

короткие ( до 300 мм); средние (от 300 до 1000мм); длинные ( свыше 1000мм)

Изображение слайда

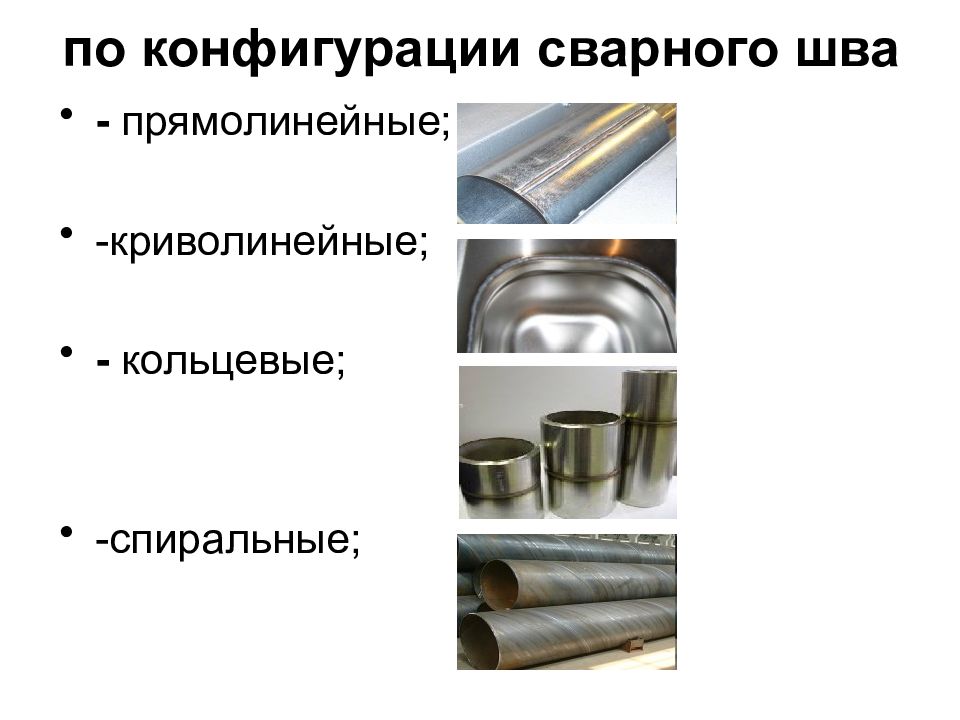

Слайд 29: по конфигурации сварного шва

- прямолинейные; -криволинейные; - кольцевые; -спиральные;

Изображение слайда

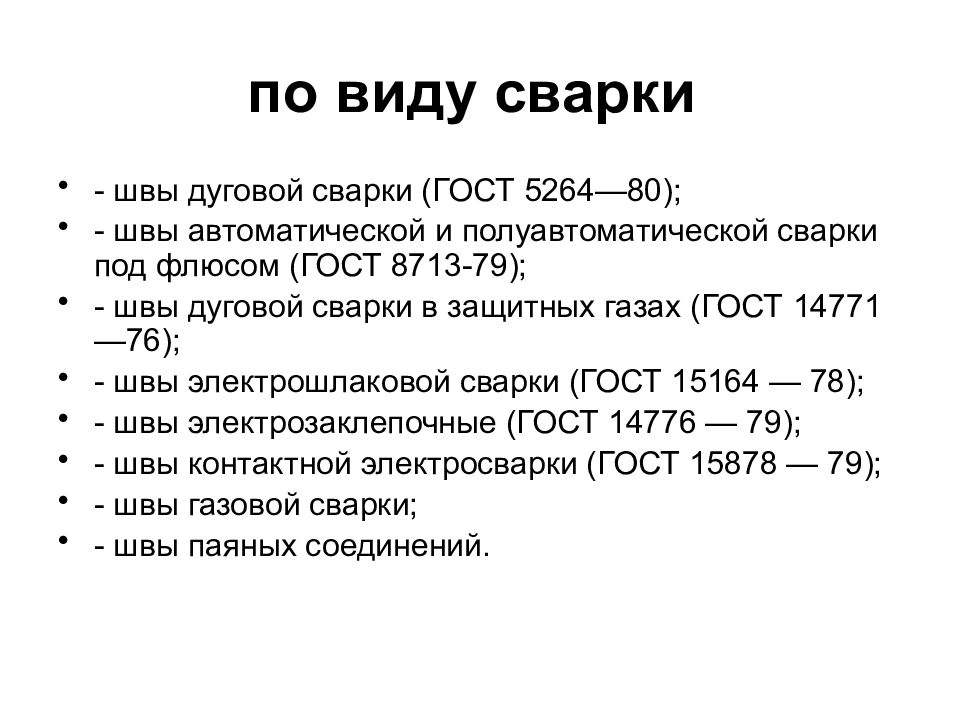

Слайд 30: по виду сварки

- швы дуговой сварки (ГОСТ 5264—80); - швы автоматической и полуавтоматической сварки под флюсом (ГОСТ 8713-79); - швы дуговой сварки в защитных газах (ГОСТ 14771—76); - швы электрошлаковой сварки (ГОСТ 15164 — 78); - швы электрозаклепочные (ГОСТ 14776 — 79); - швы контактной электросварки (ГОСТ 15878 — 79); - швы газовой сварки; - швы паяных соединений.

Изображение слайда

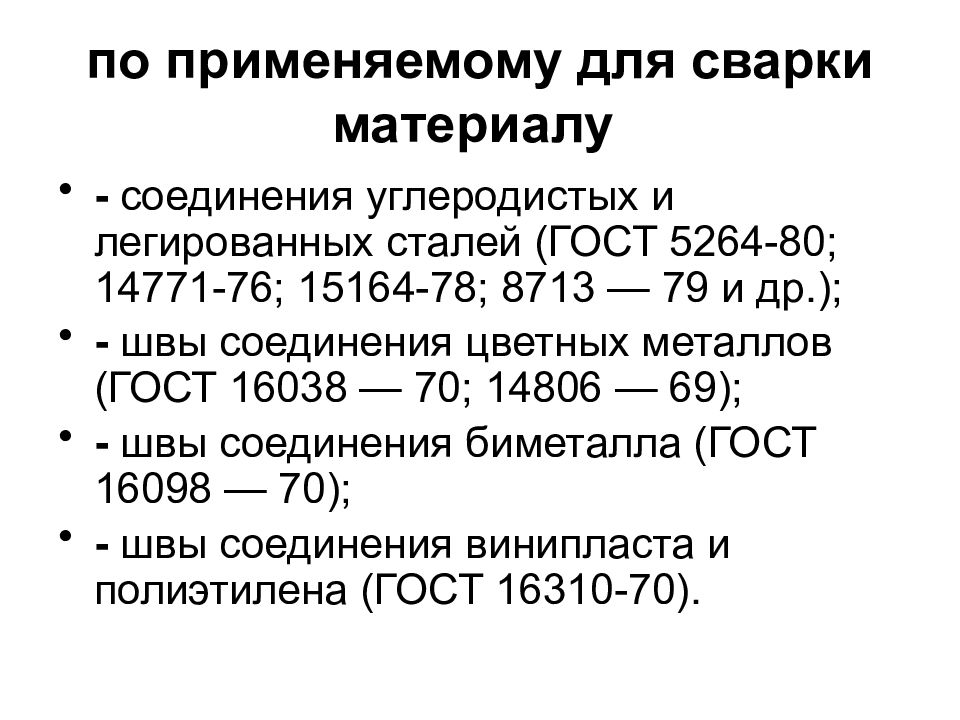

Слайд 31: по применяемому для сварки материалу

- соединения углеродистых и легированных сталей (ГОСТ 5264-80; 14771-76; 15164-78; 8713 — 79 и др.); - швы соединения цветных металлов (ГОСТ 16038 — 70; 14806 — 69); - швы соединения биметалла (ГОСТ 16098 — 70); - швы соединения винипласта и полиэтилена (ГОСТ 16310-70).

Изображение слайда

Слайд 32: Основные геометрические параметры стыкового шва :

Изображение слайда

Слайд 33: Основные геометрические параметры углового шва

Изображение слайда

Слайд 34: Параметры сварного шва

Коэффициент выпуклости шва – отношение ширины шва к его выпуклости. Ky = e / q Значение коэффициента выпуклости шва не должно быть более 7–10. Коэффициент долей основного металла в металле шва : Kо = Fо / (Fо + Fэ), где Fо – площадь сечения расплавленного основного металла, Fэ – площадь сечения наплавленного электродного металла

Изображение слайда

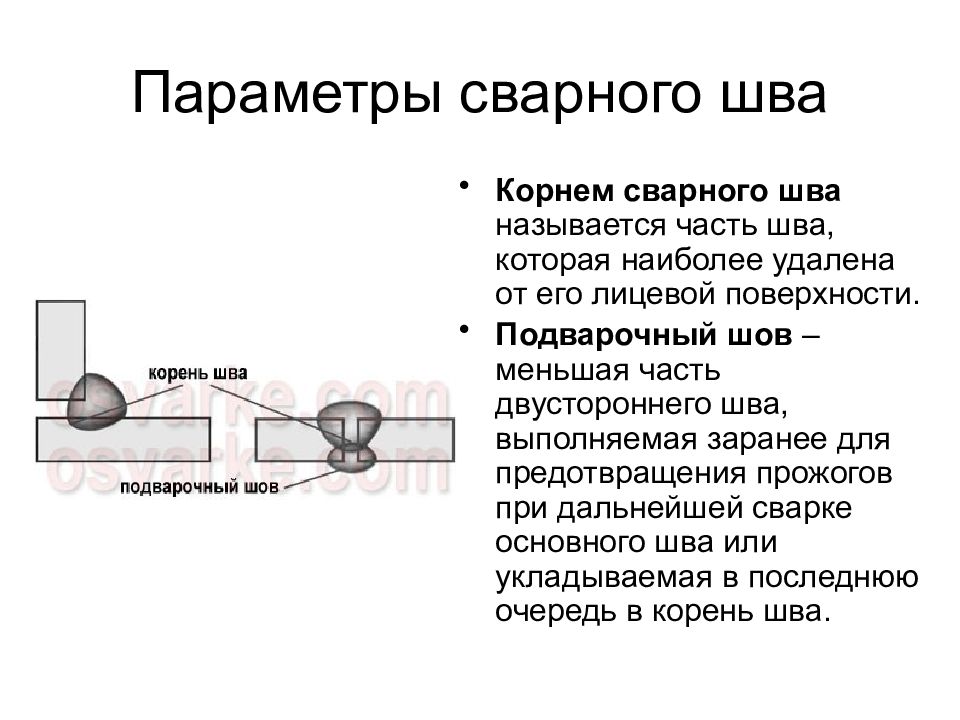

Слайд 35: Параметры сварного шва

Корнем сварного шва называется часть шва, которая наиболее удалена от его лицевой поверхности. Подварочный шов – меньшая часть двустороннего шва, выполняемая заранее для предотвращения прожогов при дальнейшей сварке основного шва или укладываемая в последнюю очередь в корень шва.

Изображение слайда

Слайд 36: ИЗОБРАЖЕНИЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

Шов сварного соединения, независимо от способа сварки, условно изображают: - видимый — сплошной основной линией (а, в), - невидимый — штриховой линией (г). Видимую одиночную сварную точку, независимо от способа сварки, условно изображают знаком «+» (черт. 1 б ), который выполняют

Изображение слайда

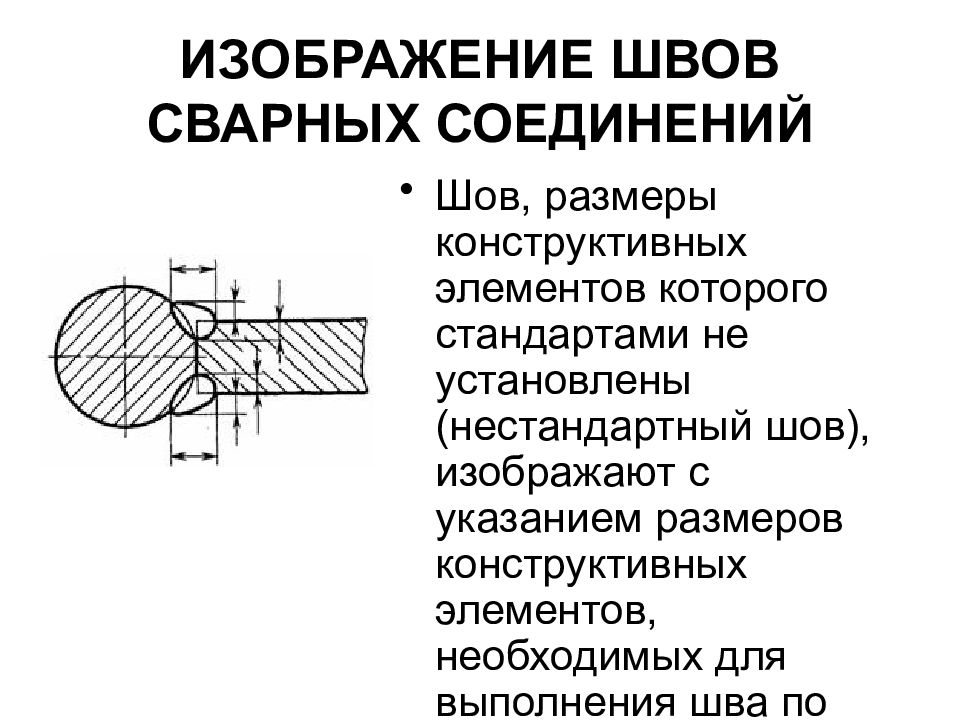

Слайд 37: ИЗОБРАЖЕНИЕ ШВОВ СВАРНЫХ СОЕДИНЕНИЙ

Шов, размеры конструктивных элементов которого стандартами не установлены (нестандартный шов), изображают с указанием размеров конструктивных элементов, необходимых для выполнения шва по данному чертежу

Изображение слайда

Слайд 38

Изображение слайда

Слайд 39

Вспомогательный знак Значение вспомогательного знака Расположение вспомогательного знака относительно полки линии-выноски, проведенной от изображения шва с лицевой стороны с оборотной стороны Усиление шва снять Наплывы и неровности шва обработать с плавным переходом к основному металлу Шов выполнить при монтаже изделия, т.е. при установке его по монтажному чертежу на месте применения Шов прерывистый или точечный с цепным расположением Угол наклона линии » 60° Шов прерывистый или точечный с шахматным расположением Шов по замкнутой линии. Диаметр знака — 3... 5 мм Шов по незамкнутой линии. Знак применяют, если расположение шва ясно из чертежа ВСПОМОГАТЕЛЬНЫЕ ЗНАКИ

Изображение слайда

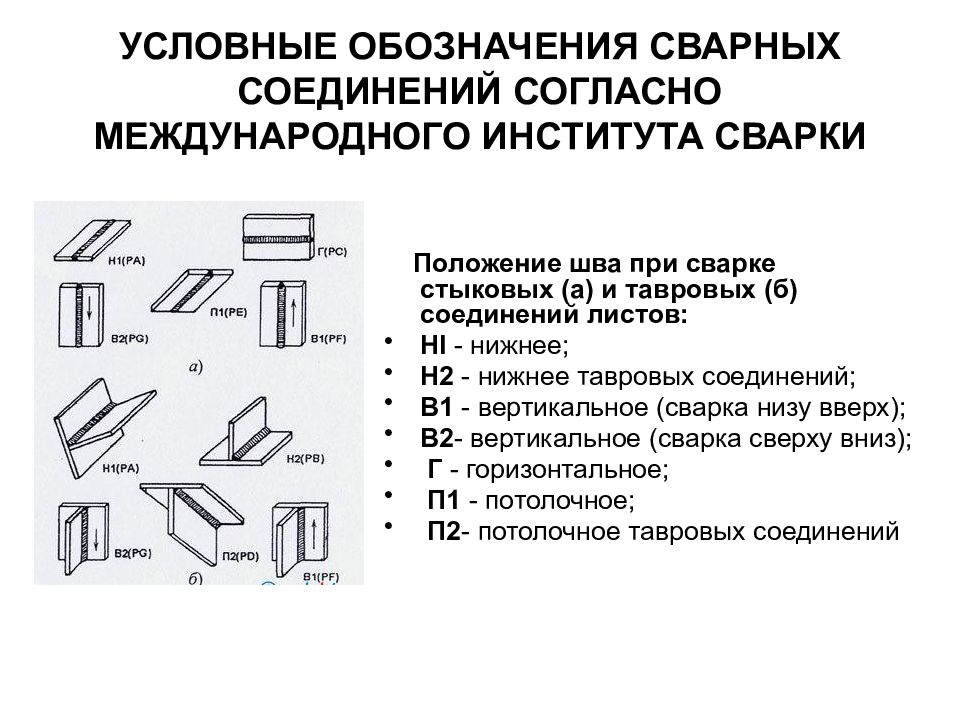

Слайд 40: УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СВАРНЫХ СОЕДИНЕНИЙ СОГЛАСНО МЕЖДУНАРОДНОГО ИНСТИТУТА СВАРКИ

Положение шва при сварке стыковых (а) и тавровых (б) соединений листов: HI - нижнее; Н2 - нижнее тавровых соединений; B1 - вертикальное (сварка низу вверх); B2 - вертикальное (сварка сверху вниз); Г - горизонтальное; П1 - потолочное; П2 - потолочное тавровых соединений

Изображение слайда

Слайд 41: УСЛОВНЫЕ ОБОЗНАЧЕНИЯ СВАРНЫХ СОЕДИНЕНИЙ СОГЛАСНО МЕЖДУНАРОДНОГО ИНСТИТУТА СВАРКИ

Положение шва при сварке стыковых (а) и угловых (б) соединений труб: HI - нижнее при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) с поворотом; Н2 - нижнее при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом; В1 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота "на подъем"; В2 - переменное при горизонтальном расположении осей труб (трубы), свариваемых (привариваемой) без поворота "на спуск"; Г - горизонтальное при вертикальном расположении осей труб, свариваемых без поворота или с поворотом; Н45 - переменное при наклонном расположении осей труб (трубы), свариваемых (привариваемой) без поворота; П2 - потолочное при вертикальном расположении оси трубы, привариваемой без поворота или с поворотом

Изображение слайда

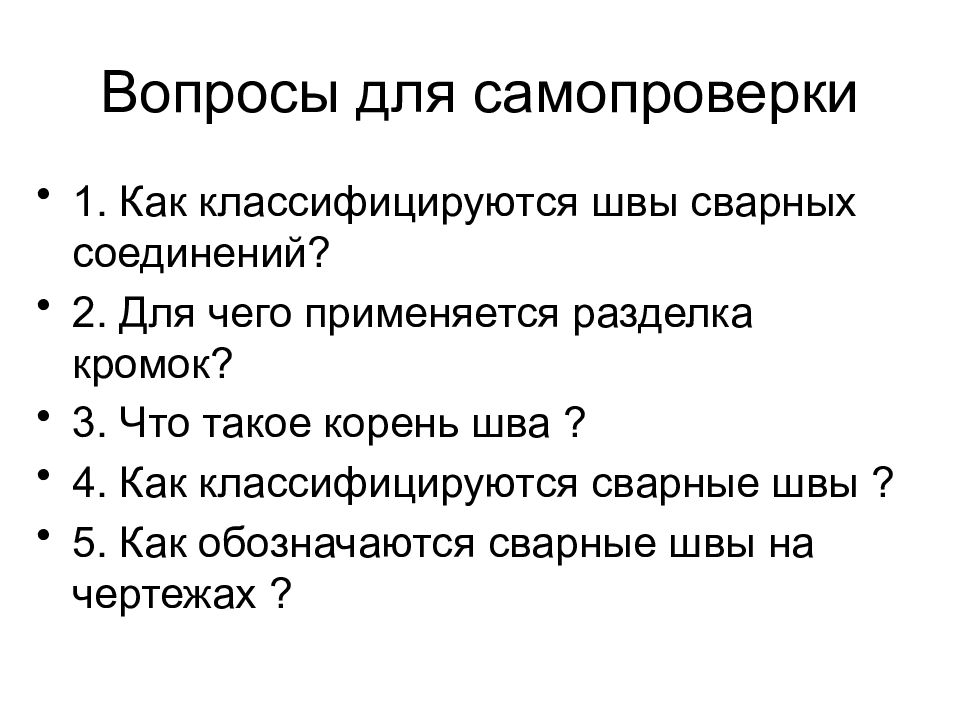

Последний слайд презентации: Классификация сварных швов и соединений: Вопросы для самопроверки

1. Как классифицируются швы сварных соединений? 2. Для чего применяется разделка кромок? 3. Что такое корень шва ? 4. Как классифицируются сварные швы ? 5. Как обозначаются сварные швы на чертежах ?

Изображение слайда
