28.08.2014 9:04 1 © кафедра оружиеведения и трасологии К.В. Ярмак Москва, 2014
Понятие стрелкового огнестрельного оружия и его классификация Основные конструктивные элементы стрелкового огнестрельного оружия Детали и механизмы стрелкового огнестрельного оружия 28.08.2014 9:04 2
28.08.2014 9:04 3 Вопрос 1. Понятие стрелкового огнестрельного оружия и его классификация
Юридическое определение оружия приводится в статье 1 Федерального закона от 12 декабря 1996 г. № 150 ФЗ «Об оружии» (далее – ФЗ «Об оружии»), где говорится, что под оружием следует понимать устройства и предметы, конструктивно предназначенные для поражения живой или иной цели, подачи сигналов. В этой же статье законодатель определяет огнестрельное оружие, как оружие, предназначенное для механического поражения цели на расстоянии снарядом, получающим направленное движение за счет энергии порохового или иного заряда. 28.08.2014 9:04 4

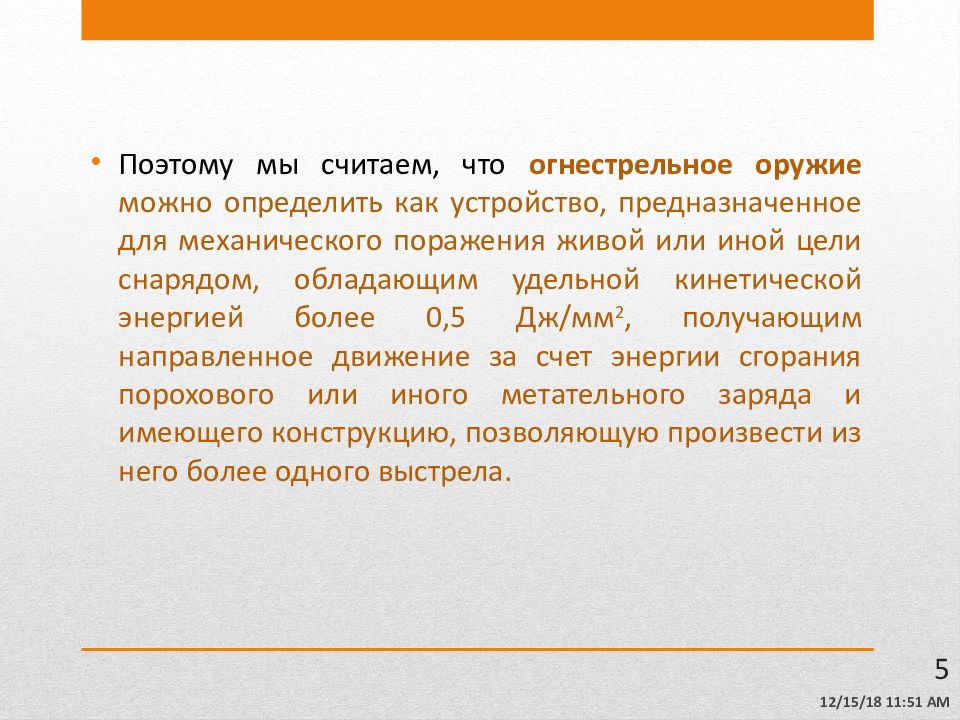

Поэтому мы считаем, что огнестрельное оружие можно определить как устройство, предназначенное для механического поражения живой или иной цели снарядом, обладающим удельной кинетической энергией более 0,5 Дж/ мм 2, получающим направленное движение за счет энергии сгорания порохового или иного метательного заряда и имеющего конструкцию, позволяющую произвести из него более одного выстрела. 28.08.2014 9:04 5
Понятие огнестрельного оружия должно включать следующие признаки (критерии): предназначенность для нападения или обороны и поражения цели путем ее разрушения или нанесения повреждений ( оружейность ); использование энергии пороховых газов или иных газообразующих веществ для метания снаряда. При этом метаемый снаряд должен обладать удельной кинетической энергией более 0,5 Дж/ мм 2, то есть иметь достаточное поражающее действие ( огнестрельность ); конструкция объекта должна объединять ствол для придания направленного движения снаряду, запирающий механизм, стреляющий механизм. При этом конструкция должна обеспечивать возможность производства более одного выстрела ( надежность ). 28.08.2014 9:04 6

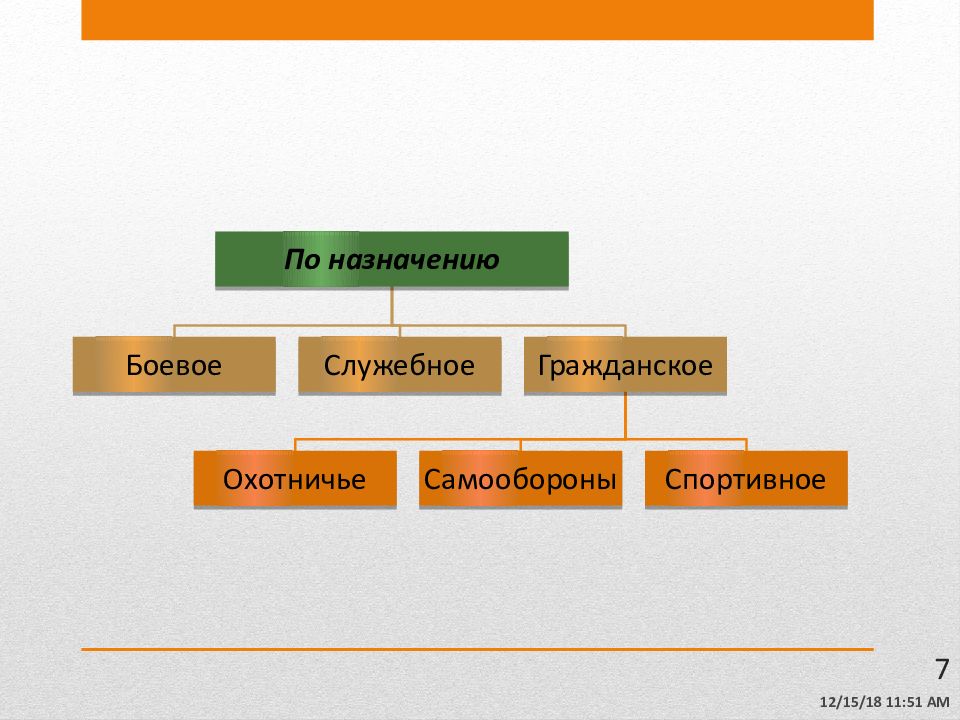

28.08.2014 9:04 7

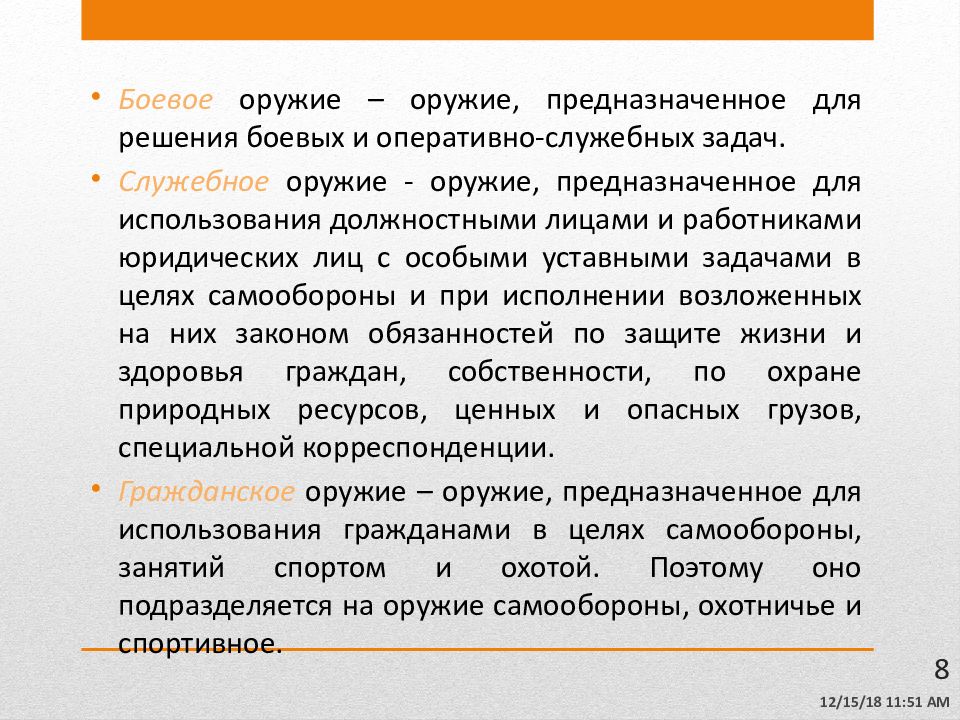

Боевое оружие – оружие, предназначенное для решения боевых и оперативно-служебных задач. Служебное оружие - оружие, предназначенное для использования должностными лицами и работниками юридических лиц с особыми уставными задачами в целях самообороны и при исполнении возложенных на них законом обязанностей по защите жизни и здоровья граждан, собственности, по охране природных ресурсов, ценных и опасных грузов, специальной корреспонденции. Гражданское оружие – оружие, предназначенное для использования гражданами в целях самообороны, занятий спортом и охотой. Поэтому оно подразделяется на оружие самообороны, охотничье и спортивное. 28.08.2014 9:04 8

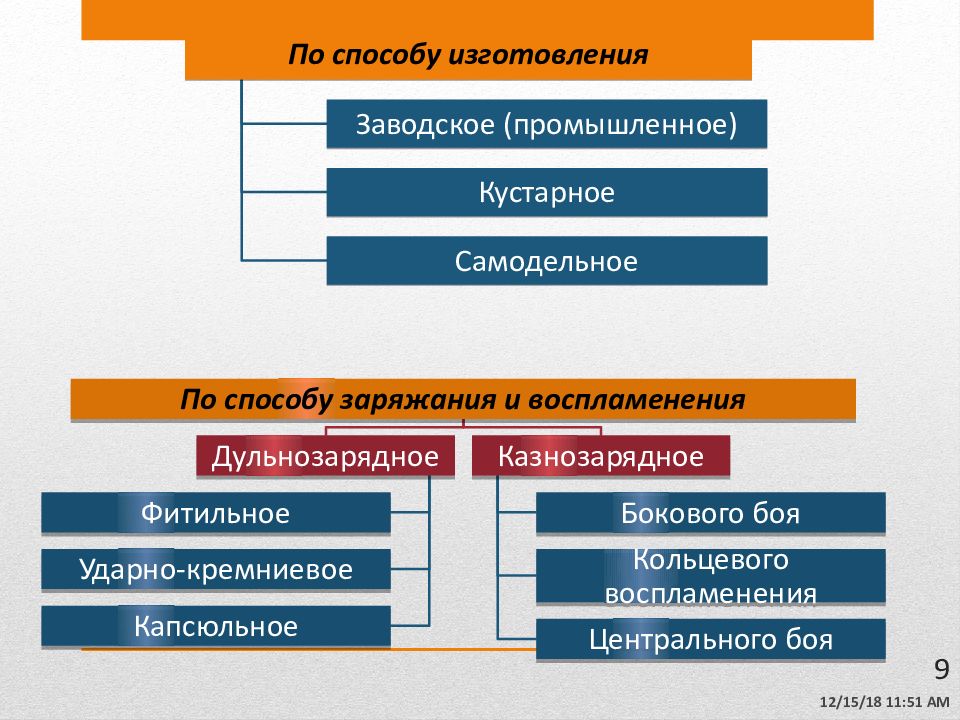

28.08.2014 9:04 9

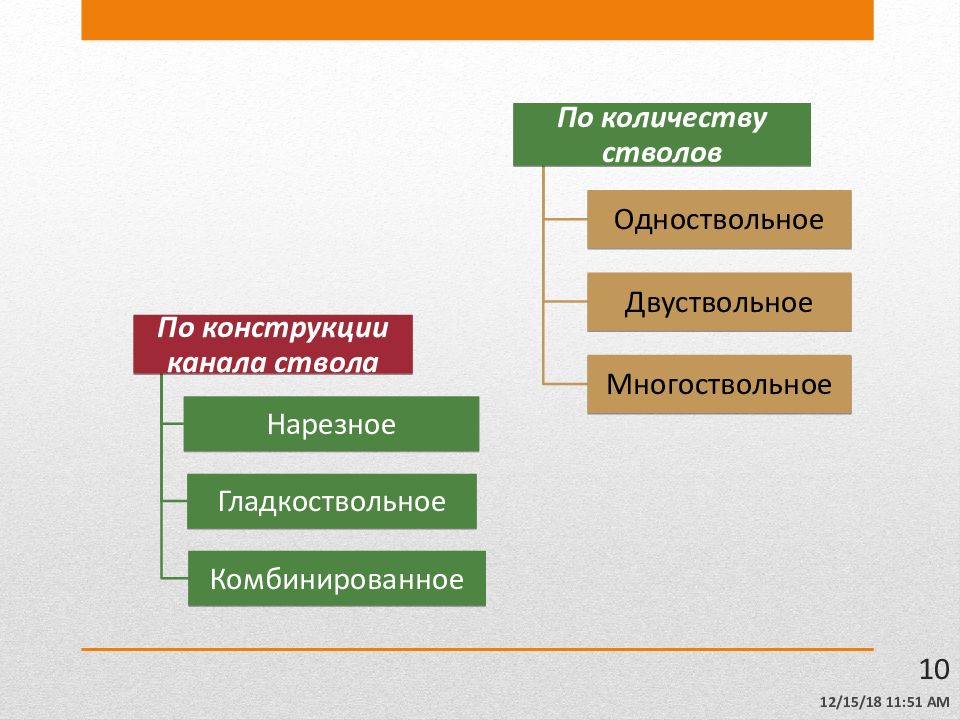

28.08.2014 9:04 10

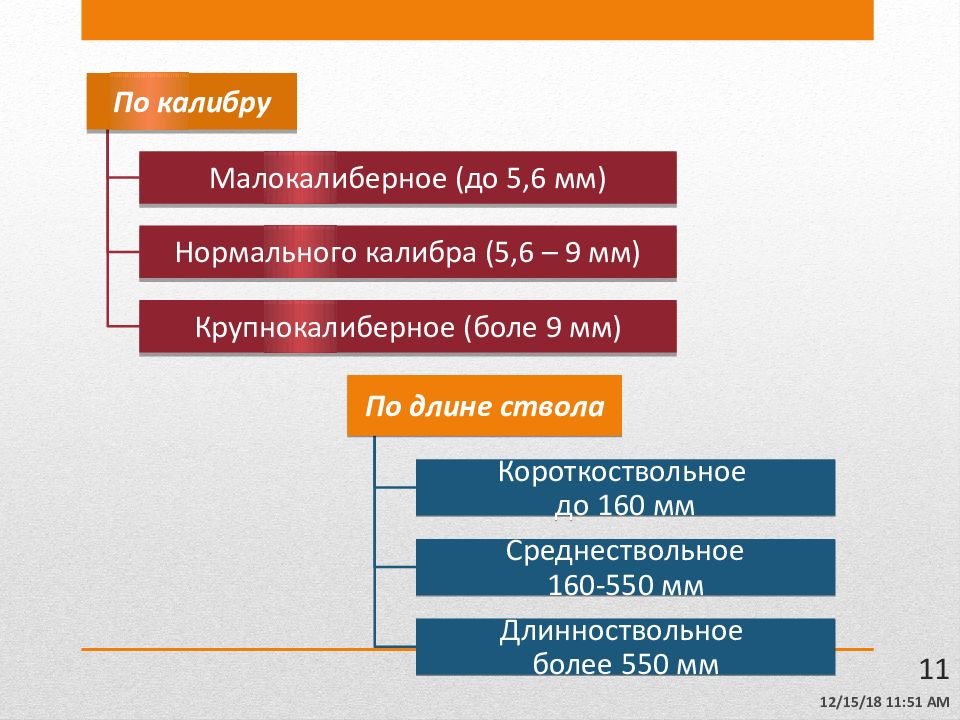

28.08.2014 9:04 11

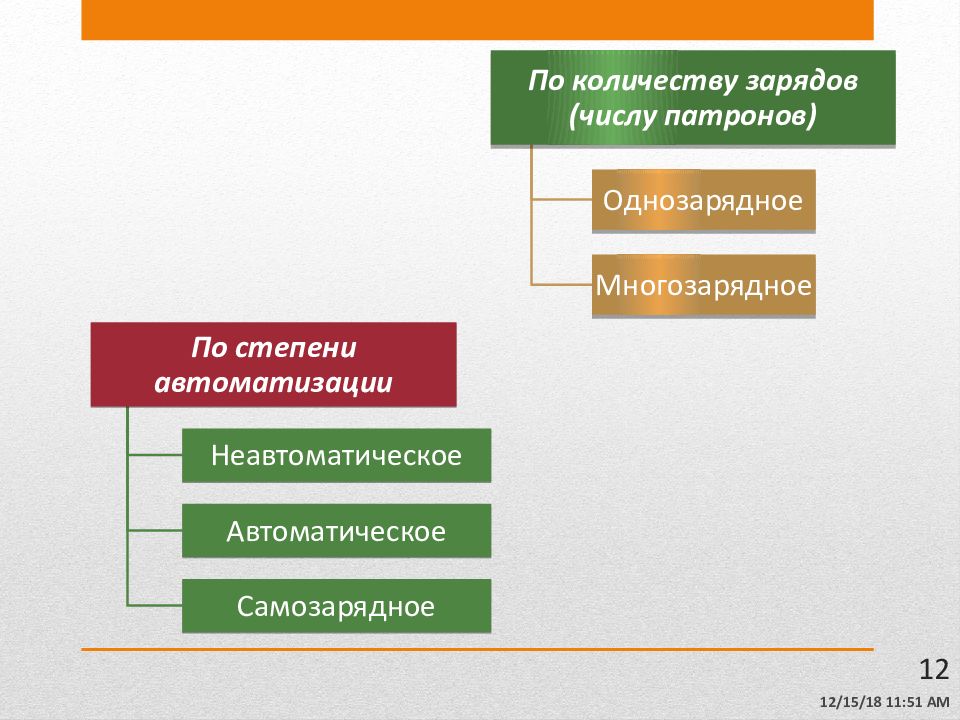

28.08.2014 9:04 12

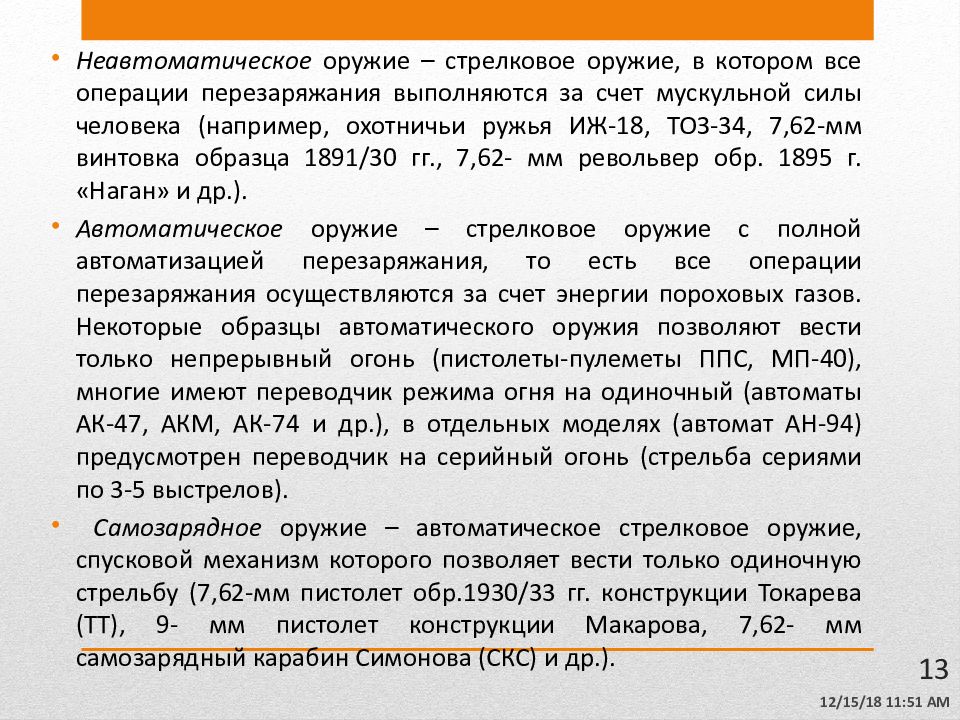

Неавтоматическое оружие – стрелковое оружие, в котором все операции перезаряжания выполняются за счет мускульной силы человека (например, охотничьи ружья ИЖ -18, ТОЗ -34, 7,62-мм винтовка образца 1891/30 гг., 7,62- мм револьвер обр. 1895 г. «Наган» и др.). Автоматическое оружие – стрелковое оружие с полной автоматизацией перезаряжания, то есть все операции перезаряжания осуществляются за счет энергии пороховых газов. Некоторые образцы автоматического оружия позволяют вести только непрерывный огонь (пистолеты-пулеметы ППС, МП -40), многие имеют переводчик режима огня на одиночный (автоматы АК-47, АКМ, АК-74 и др.), в отдельных моделях (автомат АН-94) предусмотрен переводчик на серийный огонь (стрельба сериями по 3-5 выстрелов). Самозарядное оружие – автоматическое стрелковое оружие, спусковой механизм которого позволяет вести только одиночную стрельбу (7,62-мм пистолет обр.1930 /33 гг. конструкции Токарева ( ТТ ), 9- мм пистолет конструкции Макарова, 7,62- мм самозарядный карабин Симонова ( СКС ) и др.). 28.08.2014 9:04 13

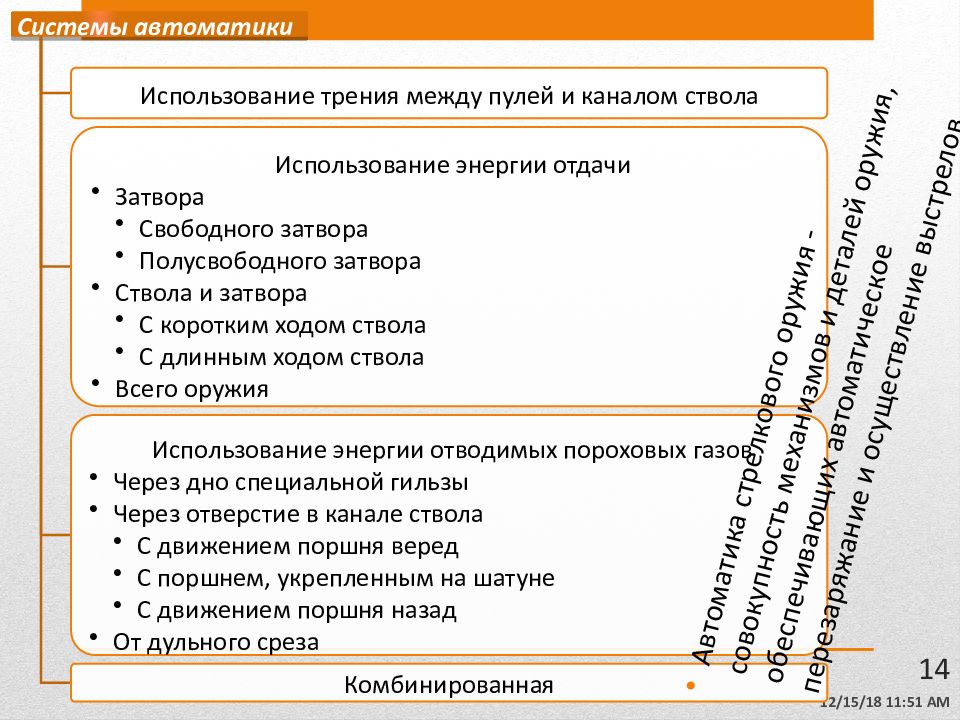

28.08.2014 9:04 14 Автоматика стрелкового оружия - совокупность механизмов и деталей оружия, обеспечивающих автоматическое перезаряжание и осуществление выстрелов
28.08.2014 9:04 15 Принцип работы автоматики, основанный на отдаче свободного затвора Принцип работы автоматики, основанный на отдаче полусвободного затвора
Принцип работы автоматики, основанный на отдаче ствола при его коротком ходе 28.08.2014 9:04 16
Принцип работы автоматики, основанный на отдаче ствола при его длинном ходе 28.08.2014 9:04 17
Принцип работы автоматики, основанный на использовании энергии части пороховых газов, отводимых из канала ствола 28.08.2014 9:04 18 Принцип работы автоматики, основанный на использовании трения между пулей и каналом ствола

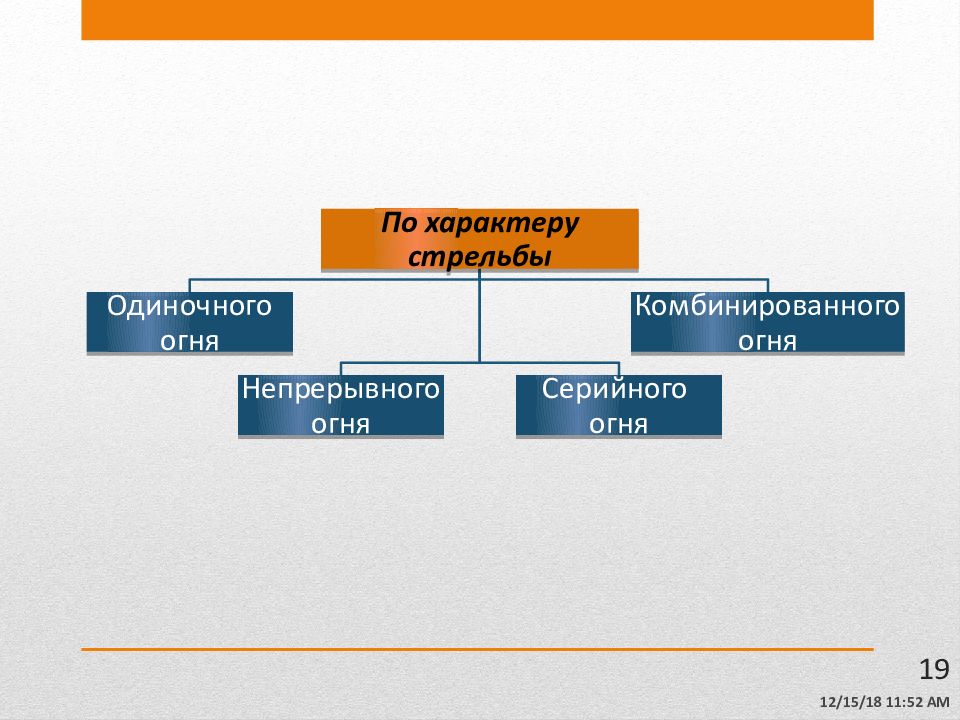

28.08.2014 9:04 19
28.08.2014 9:04 20

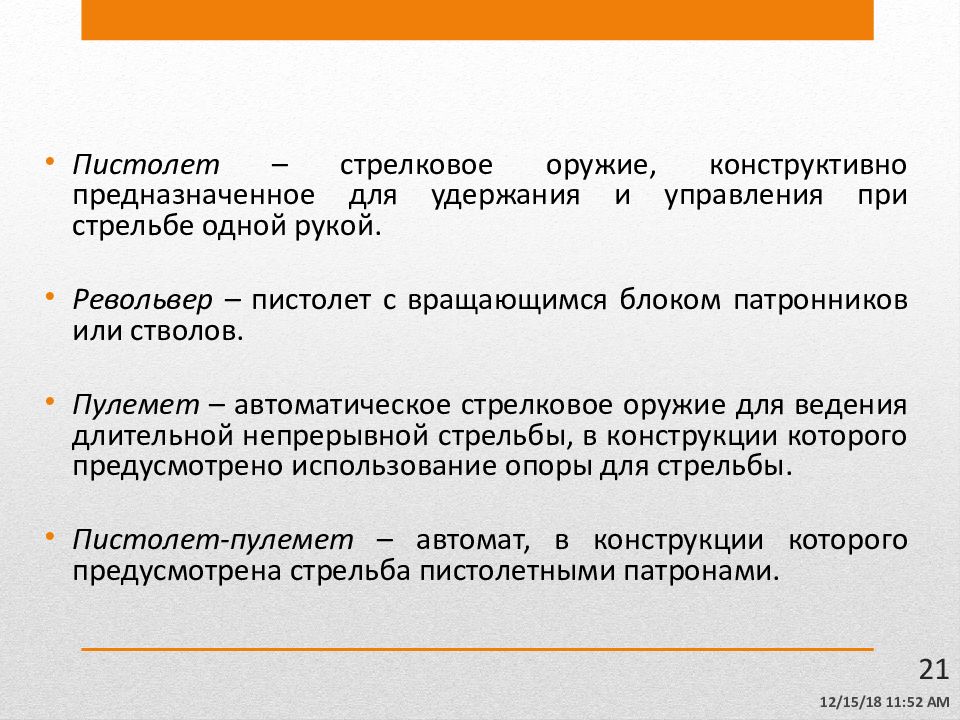

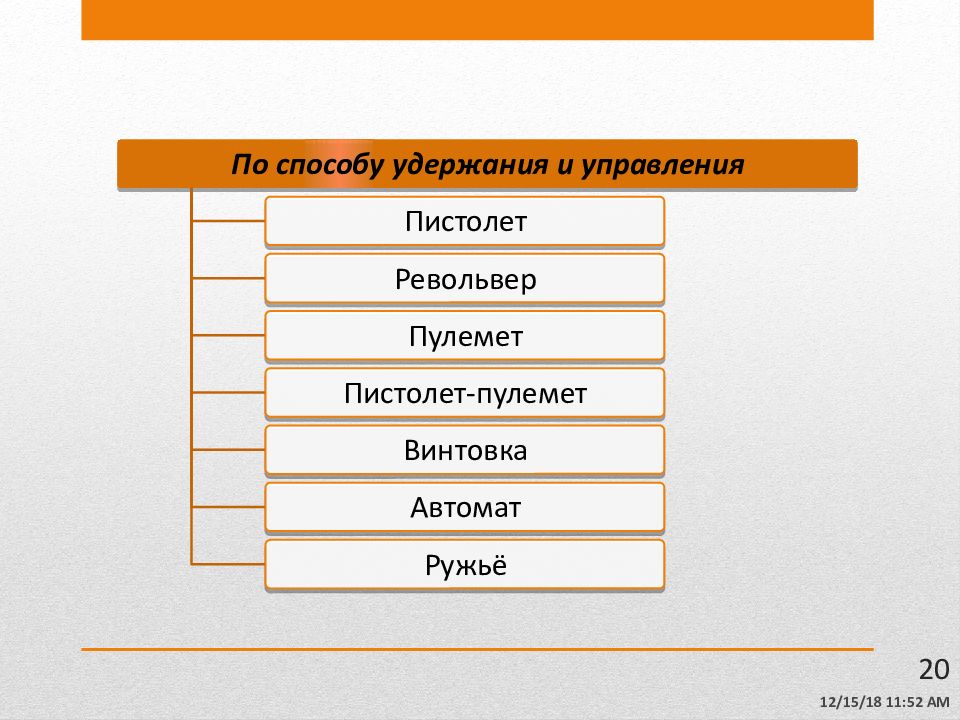

Пистолет – стрелковое оружие, конструктивно предназначенное для удержания и управления при стрельбе одной рукой. Револьвер – пистолет с вращающимся блоком патронников или стволов. Пулемет – автоматическое стрелковое оружие для ведения длительной непрерывной стрельбы, в конструкции которого предусмотрено использование опоры для стрельбы. Пистолет-пулемет – автомат, в конструкции которого предусмотрена стрельба пистолетными патронами. 28.08.2014 9:04 21

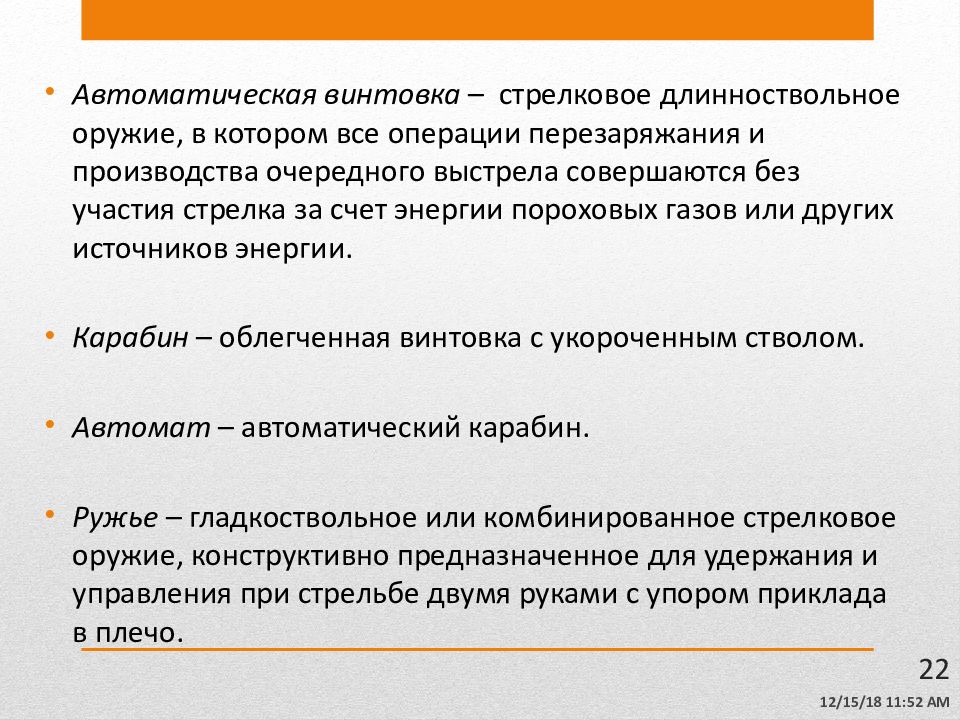

Автоматическая винтовка – стрелковое длинноствольное оружие, в котором все операции перезаряжания и производства очередного выстрела совершаются без участия стрелка за счет энергии пороховых газов или других источников энергии. Карабин – облегченная винтовка с укороченным стволом. Автомат – автоматический карабин. Ружье – гладкоствольное или комбинированное стрелковое оружие, конструктивно предназначенное для удержания и управления при стрельбе двумя руками с упором приклада в плечо. 28.08.2014 9:04 22

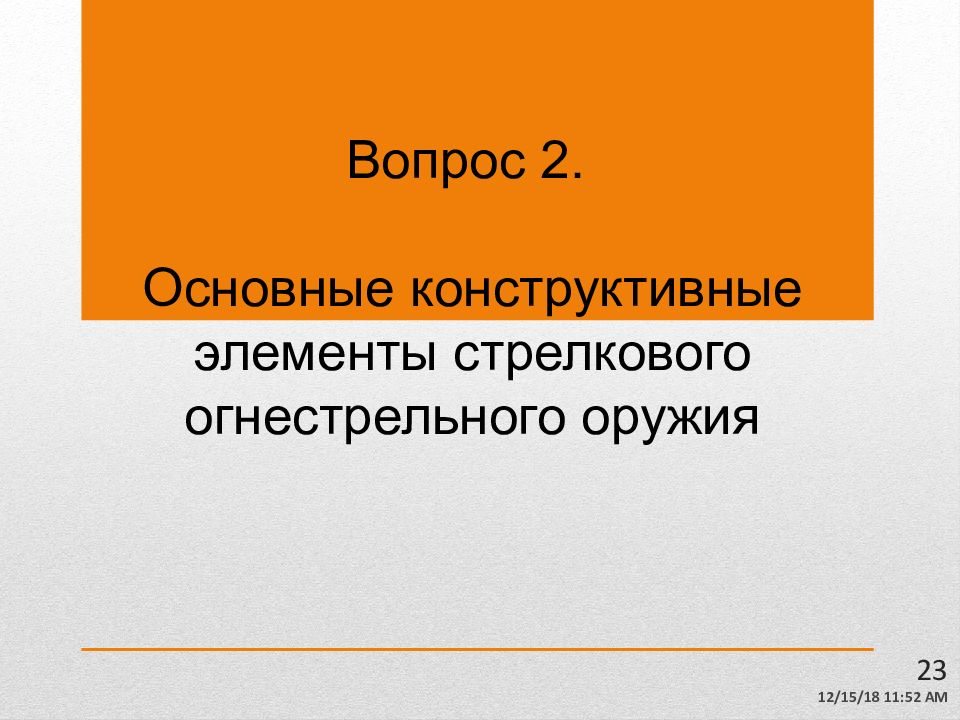

28.08.2014 9:04 23 Вопрос 2. Основные конструктивные элементы стрелкового огнестрельного оружия
28.08.2014 9:04 24

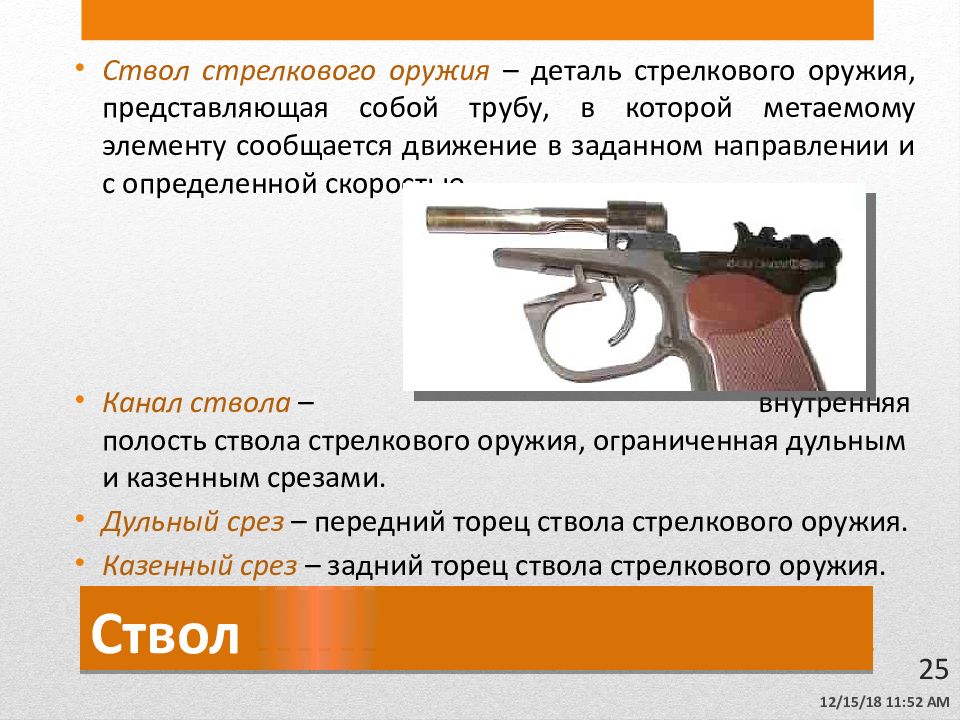

Ствол стрелкового оружия – деталь стрелкового оружия, представляющая собой трубу, в которой метаемому элементу сообщается движение в заданном направлении и с определенной скоростью. Канал ствола – внутренняя полость ствола стрелкового оружия, ограниченная дульным и казенным срезами. Дульный срез – передний торец ствола стрелкового оружия. Казенный срез – задний торец ствола стрелкового оружия. 28.08.2014 9:04 25
Нарезной ствол - ствол стрелкового оружия, в котором направляющая часть канала ствола имеет нарезы, придающие пуле вращательное движение. Гладкий ствол – ствол стрелкового оружия, канал которого не имеет нарезов по направляющей части, придающих пуле вращательное движение. 28.08.2014 9:04 26

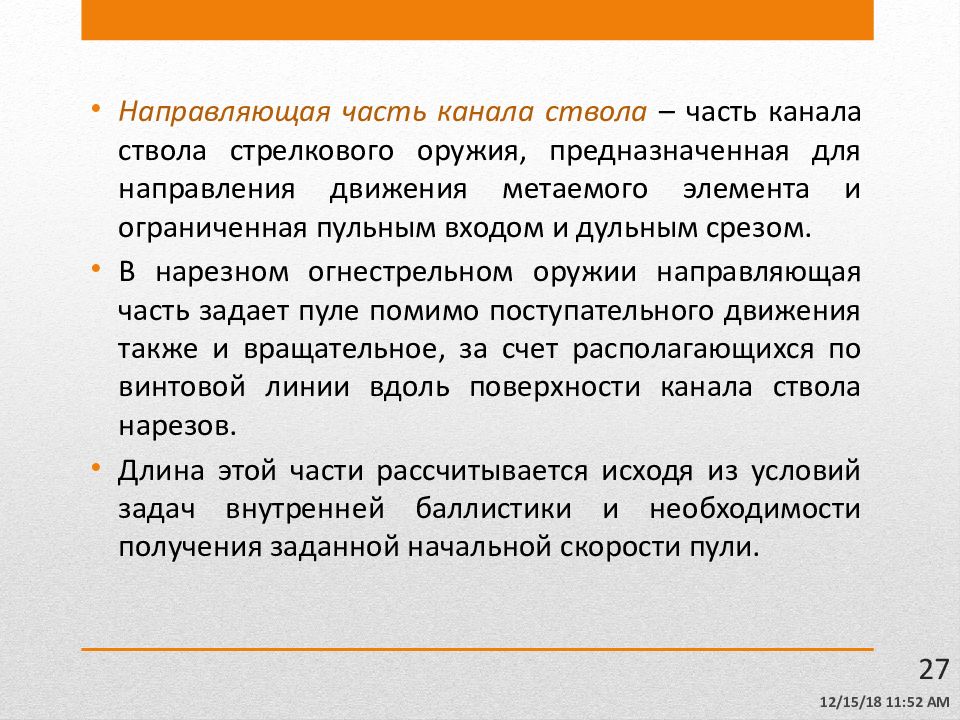

Направляющая часть канала ствола – часть канала ствола стрелкового оружия, предназначенная для направления движения метаемого элемента и ограниченная пульным входом и дульным срезом. В нарезном огнестрельном оружии направляющая часть задает пуле помимо поступательного движения также и вращательное, за счет располагающихся по винтовой линии вдоль поверхности канала ствола нарезов. Длина этой части рассчитывается исходя из условий задач внутренней баллистики и необходимости получения заданной начальной скорости пули. 28.08.2014 9:04 27
Патронник – часть канала ствола стрелкового оружия, предназначенная для размещения патрона и ограниченная казенным срезом и пульным входом. Форма и размеры патронника зависят от формы и размеров гильзы, используемого в оружии патрона. Все размерные характеристики патронника выбираются с учетом возможных отклонений размеров патрона в пределах поля допуска и должны обеспечивать вхождение патрона в патронник в случаях некоторого загрязнения или запыления. 28.08.2014 9:04 28

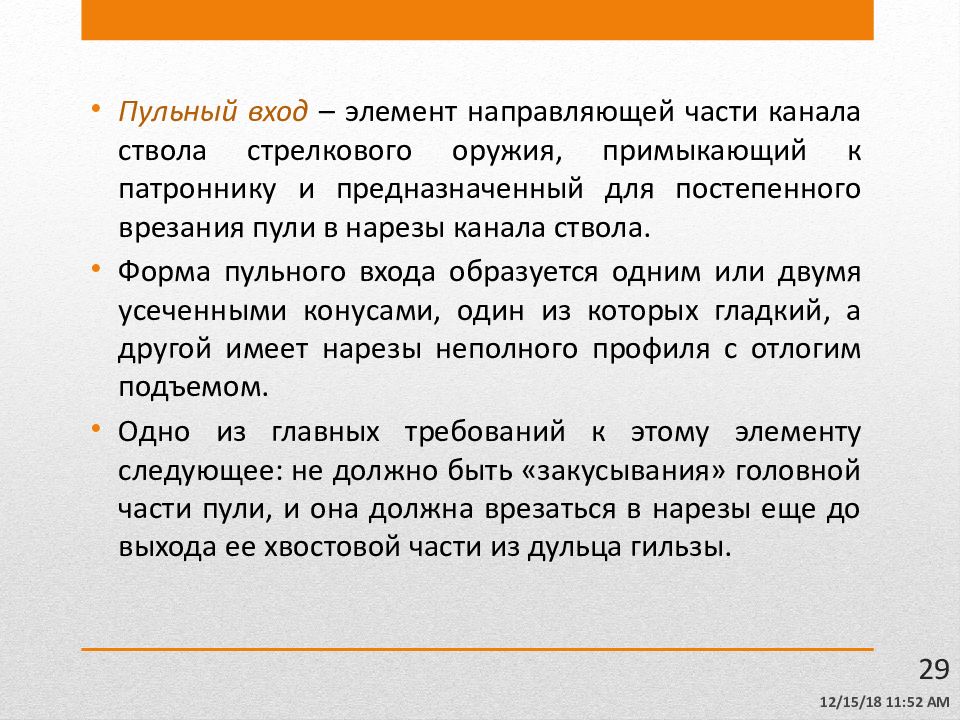

Пульный вход – элемент направляющей части канала ствола стрелкового оружия, примыкающий к патроннику и предназначенный для постепенного врезания пули в нарезы канала ствола. Форма пульного входа образуется одним или двумя усеченными конусами, один из которых гладкий, а другой имеет нарезы неполного профиля с отлогим подъемом. Одно из главных требований к этому элементу следующее: не должно быть «закусывания» головной части пули, и она должна врезаться в нарезы еще до выхода ее хвостовой части из дульца гильзы. 28.08.2014 9:04 29
Калибр – величина, характеризующая внутренний диаметр направляющей части канала ствола стрелкового оружия. В нашей стране калибр принято считать равным номинальному диаметру канала ствола, измеренному по полям канала ствола. В западных странах калибр измеряется между противолежащими нарезами. 28.08.2014 9:04 30

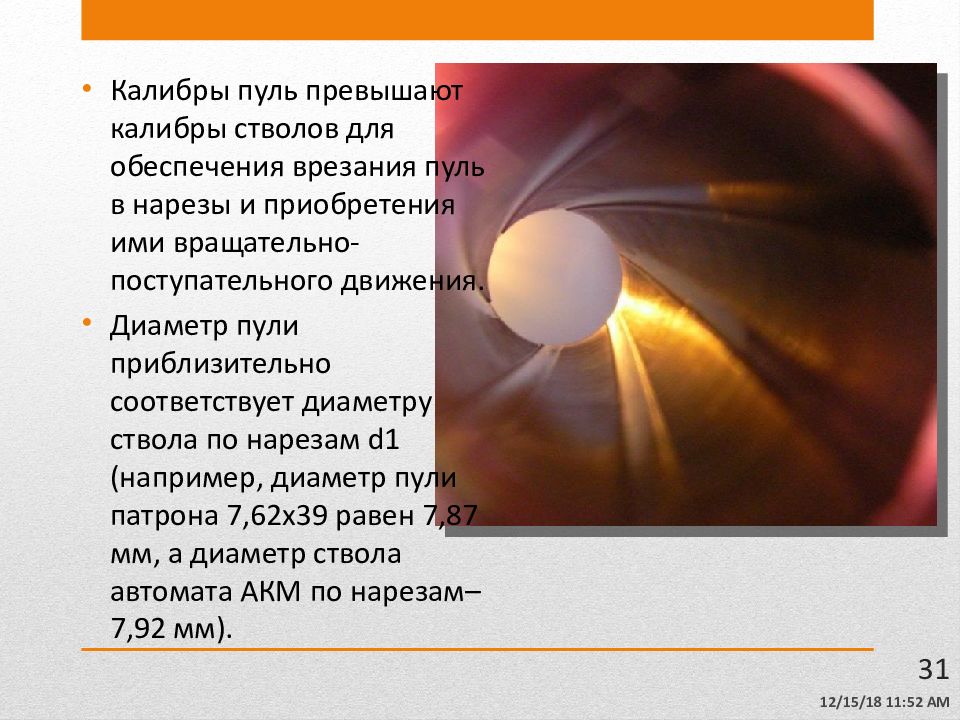

Калибры пуль превышают калибры стволов для обеспечения врезания пуль в нарезы и приобретения ими вращательно-поступательного движения. Диаметр пули приблизительно соответствует диаметру ствола по нарезам d1 (например, диаметр пули патрона 7,62х39 равен 7,87 мм, а диаметр ствола автомата АКМ по нарезам– 7,92 мм ). 28.08.2014 9:04 31
Калибр выражается в метрической или дюймовой системах. Устаревшая система обозначения калибра – линии. В России и странах с метрической системой измерения калибр обозначается в миллиметрах (в виде десятичной дроби обычно с точностью до второго знака), в странах с дюймовой системой измерения (США и Великобритания) – в долях дюйма, причем в США в сотых долях, а в Великобритании – в тысячных (таблица 2). Один дюйм (1”) = 25,4 мм = 10 линиям = 100 точкам, 1 линия = 2,54 мм. 28.08.2014 9:04 32

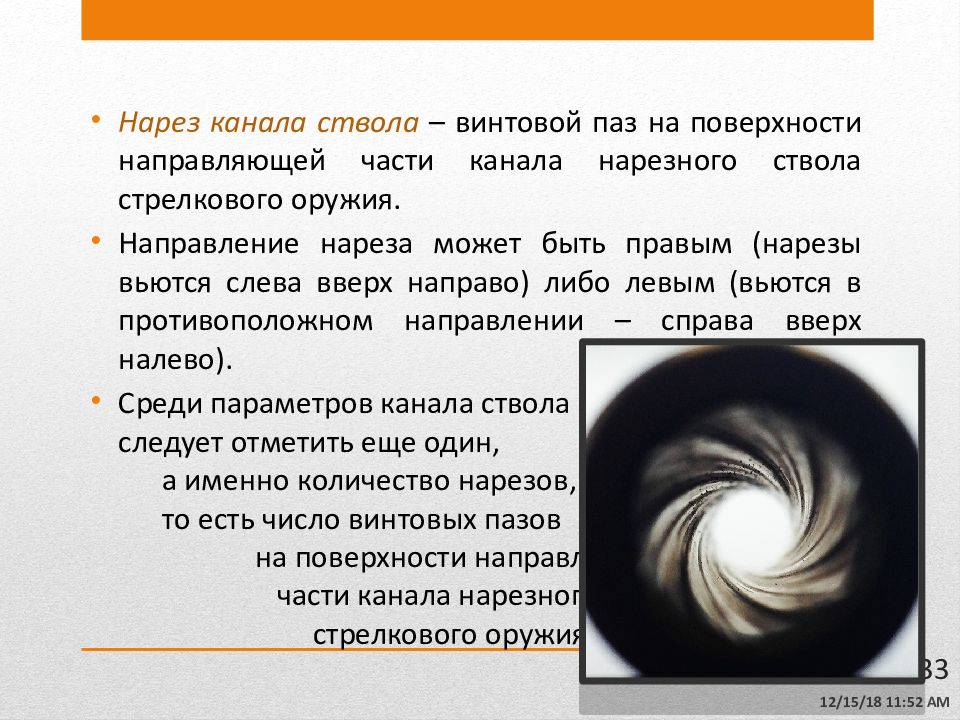

Нарез канала ствола – винтовой паз на поверхности направляющей части канала нарезного ствола стрелкового оружия. Направление нареза может быть правым (нарезы вьются слева вверх направо) либо левым (вьются в противоположном направлении – справа вверх налево). Среди параметров канала ствола следует отметить еще один, а именно количество нарезов, то есть число винтовых пазов на поверхности направляющей части канала нарезного ствола стрелкового оружия. 28.08.2014 9:04 33

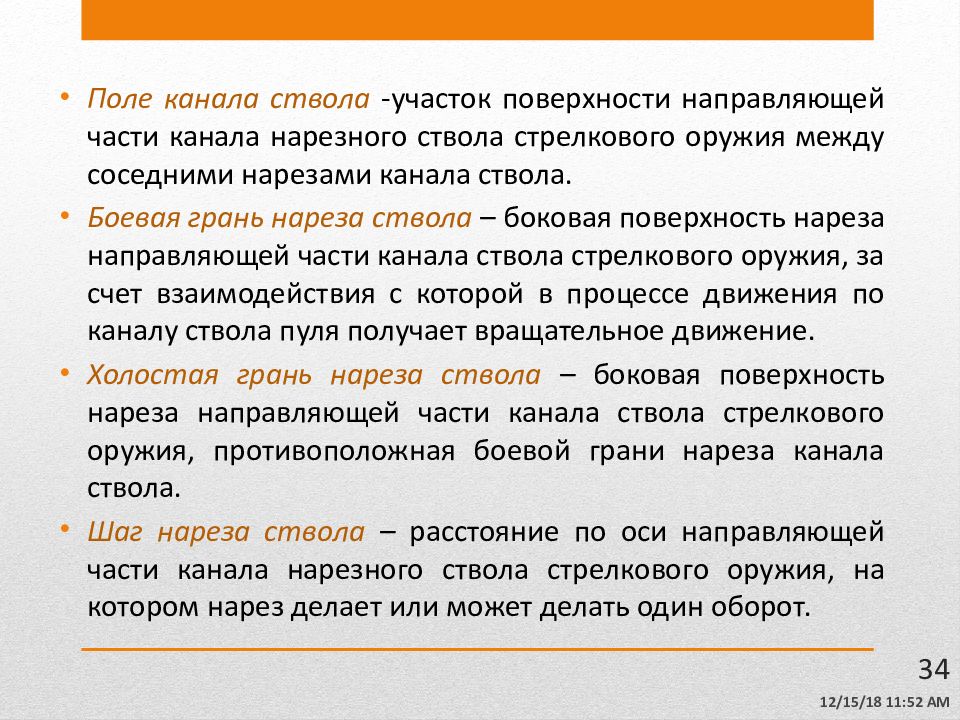

Поле канала ствола -участок поверхности направляющей части канала нарезного ствола стрелкового оружия между соседними нарезами канала ствола. Боевая грань нареза ствола – боковая поверхность нареза направляющей части канала ствола стрелкового оружия, за счет взаимодействия с которой в процессе движения по каналу ствола пуля получает вращательное движение. Холостая грань нареза ствола – боковая поверхность нареза направляющей части канала ствола стрелкового оружия, противоположная боевой грани нареза канала ствола. Шаг нареза ствола – расстояние по оси направляющей части канала нарезного ствола стрелкового оружия, на котором нарез делает или может делать один оборот. 28.08.2014 9:04 34

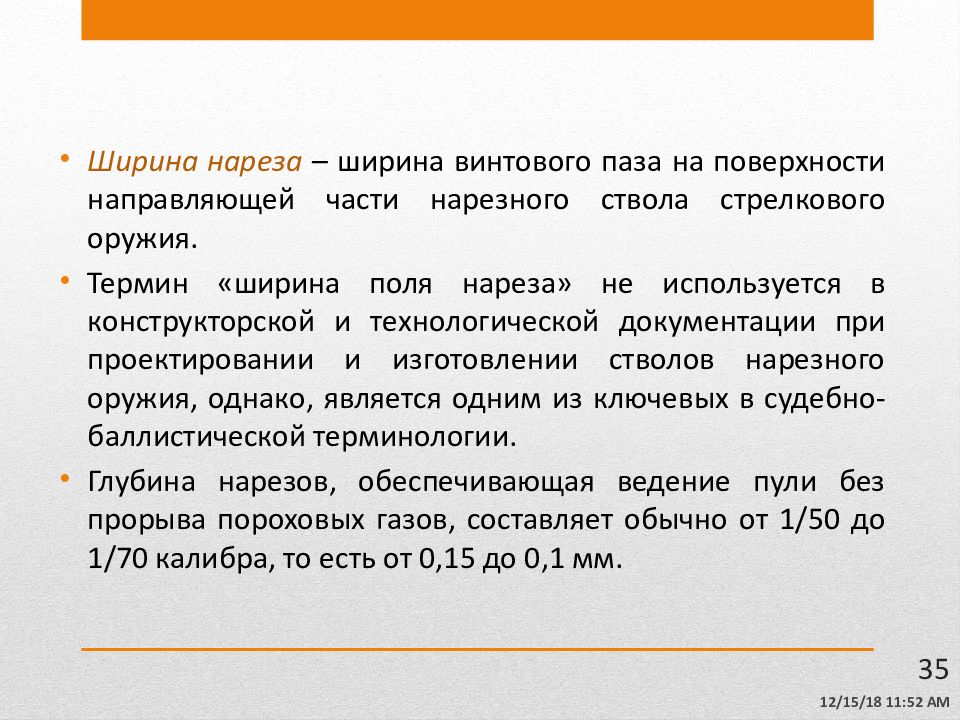

Ширина нареза – ширина винтового паза на поверхности направляющей части нарезного ствола стрелкового оружия. Термин «ширина поля нареза» не используется в конструкторской и технологической документации при проектировании и изготовлении стволов нарезного оружия, однако, является одним из ключевых в судебно-баллистической терминологии. Глубина нарезов, обеспечивающая ведение пули без прорыва пороховых газов, составляет обычно от 1/50 до 1/70 калибра, то есть от 0,15 до 0,1 мм. 28.08.2014 9:04 35

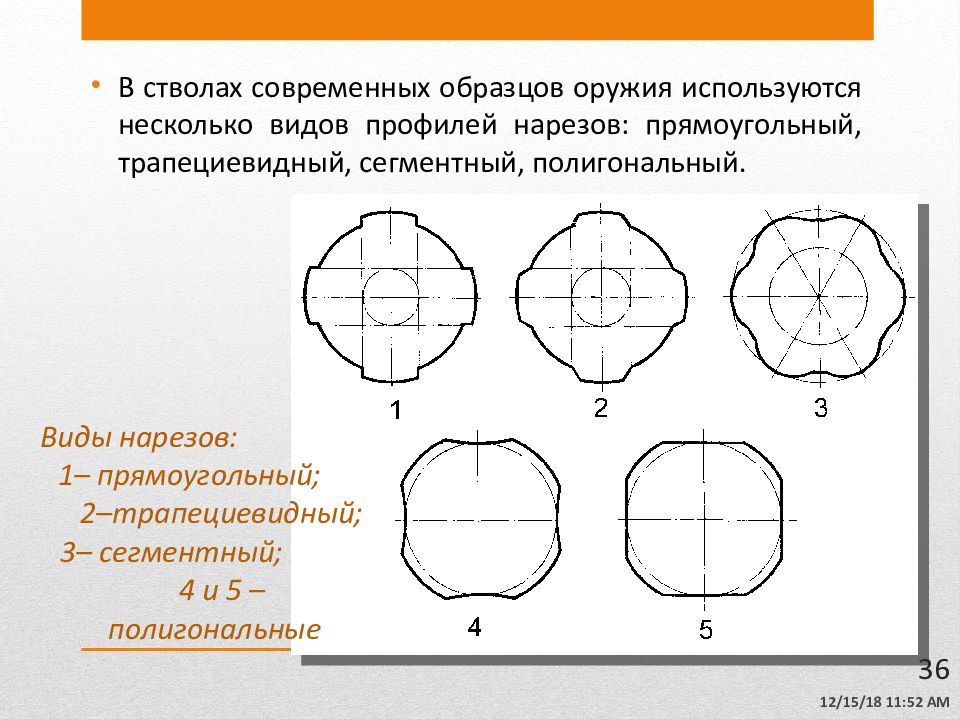

В стволах современных образцов оружия используются несколько видов профилей нарезов: прямоугольный, трапециевидный, сегментный, полигональный. 28.08.2014 9:04 36

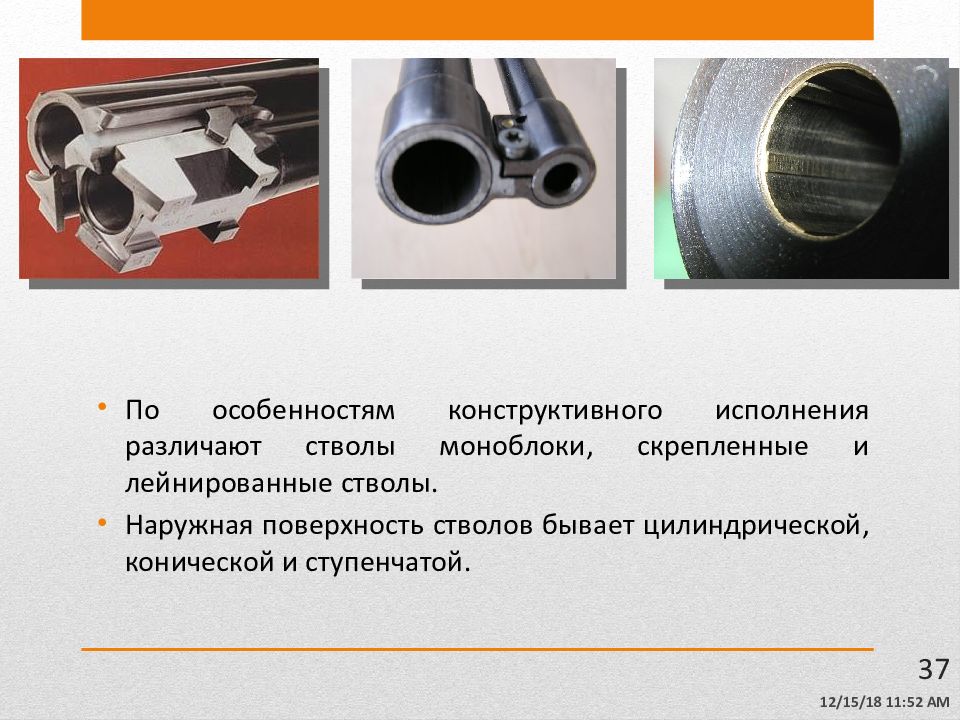

По особенностям конструктивного исполнения различают стволы моноблоки, скрепленные и лейнированные стволы. Наружная поверхность стволов бывает цилиндрической, конической и ступенчатой. 28.08.2014 9:04 37

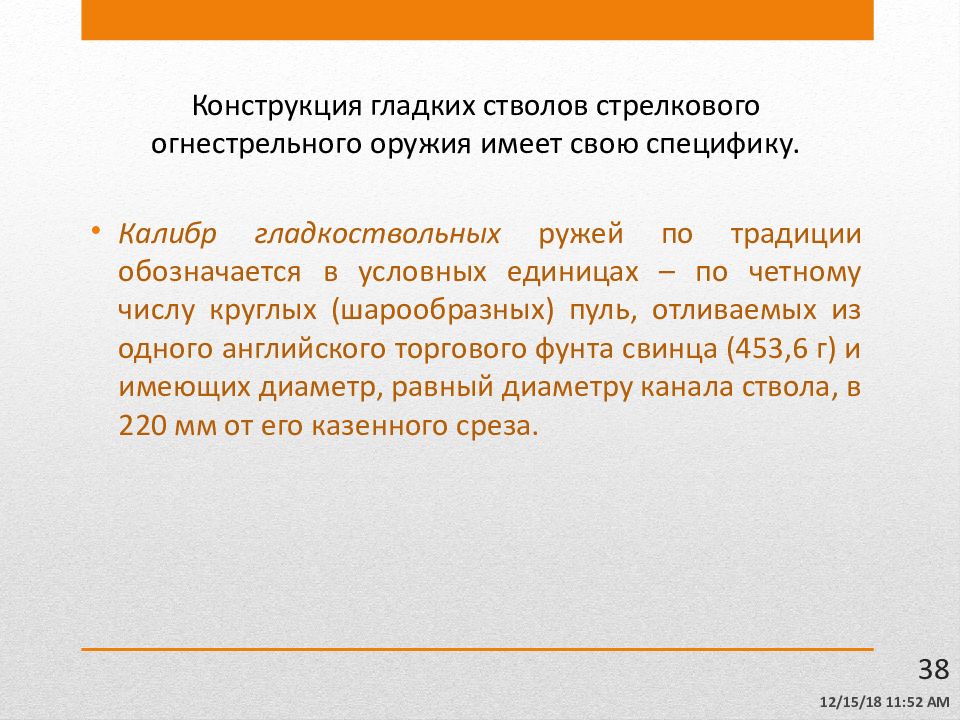

Конструкция гладких стволов стрелкового огнестрельного оружия имеет свою специфику. Калибр гладкоствольных ружей по традиции обозначается в условных единицах – по четному числу круглых (шарообразных) пуль, отливаемых из одного английского торгового фунта свинца (453,6 г) и имеющих диаметр, равный диаметру канала ствола, в 220 мм от его казенного среза. 28.08.2014 9:04 38

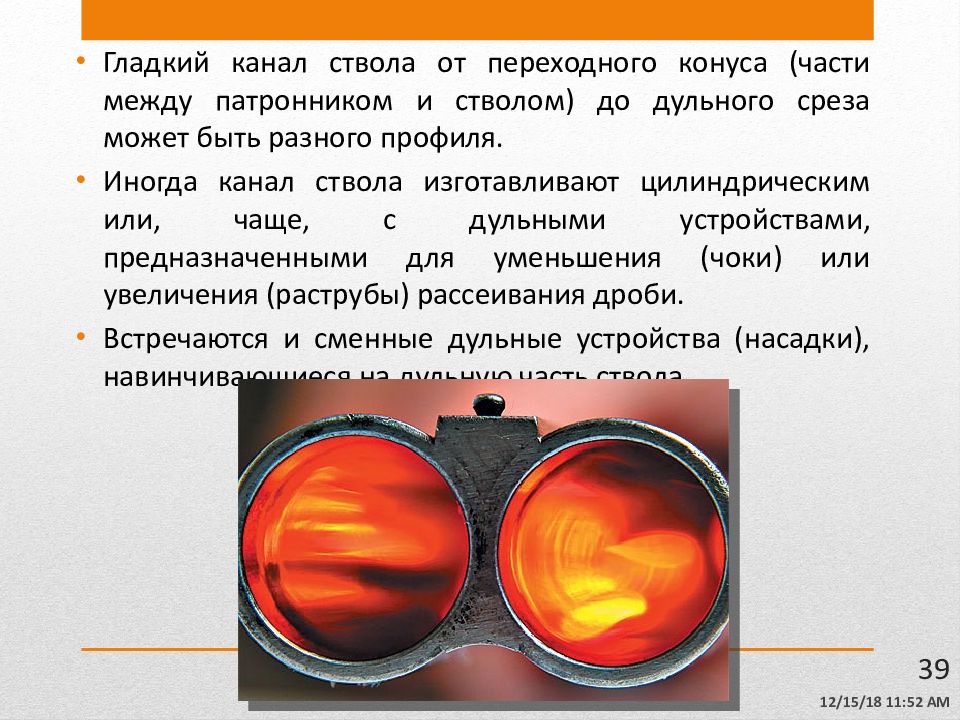

Гладкий канал ствола от переходного конуса (части между патронником и стволом) до дульного среза может быть разного профиля. Иногда канал ствола изготавливают цилиндрическим или, чаще, с дульными устройствами, предназначенными для уменьшения (чоки) или увеличения (раструбы) рассеивания дроби. Встречаются и сменные дульные устройства (насадки), навинчивающиеся на дульную часть ствола. 28.08.2014 9:04 39

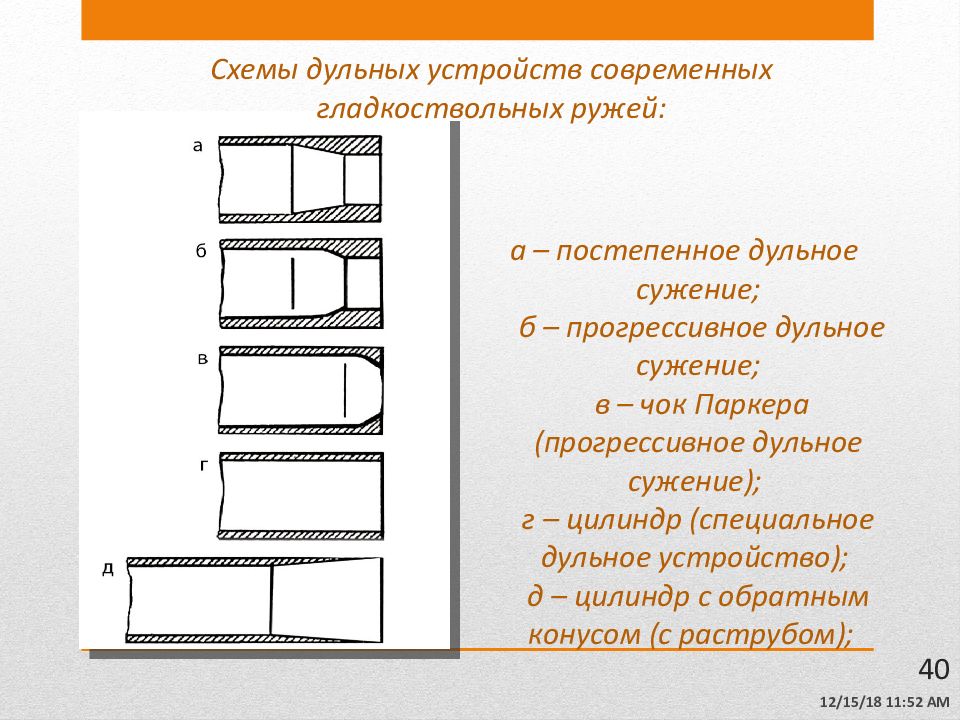

28.08.2014 9:04 40 Схемы дульных устройств современных гладкоствольных ружей:

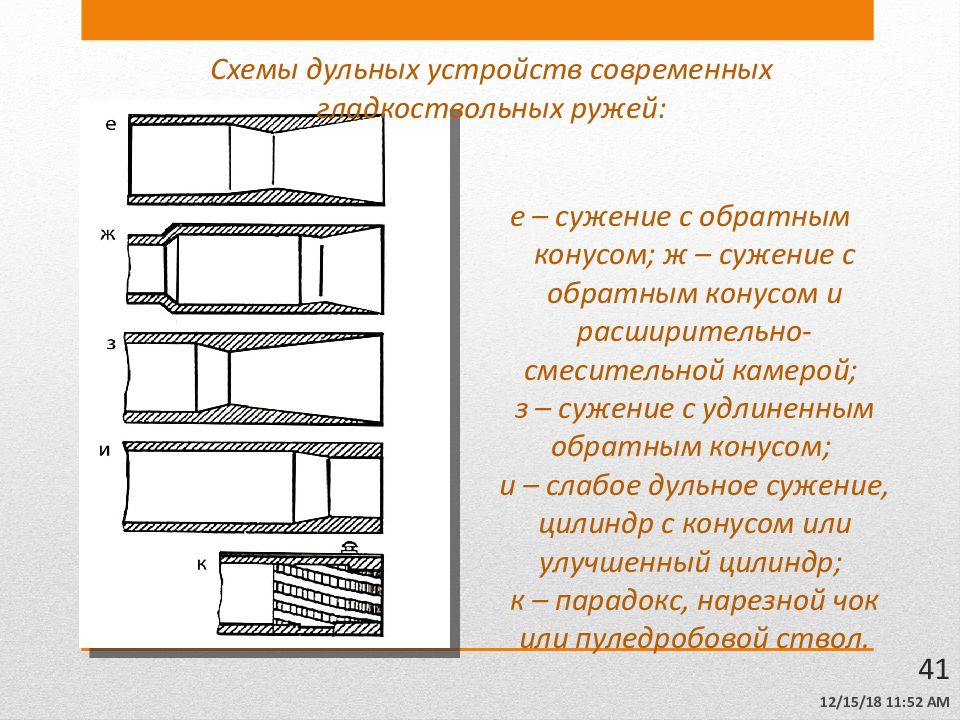

28.08.2014 9:04 41 Схемы дульных устройств современных гладкоствольных ружей:
28.08.2014 9:04 42

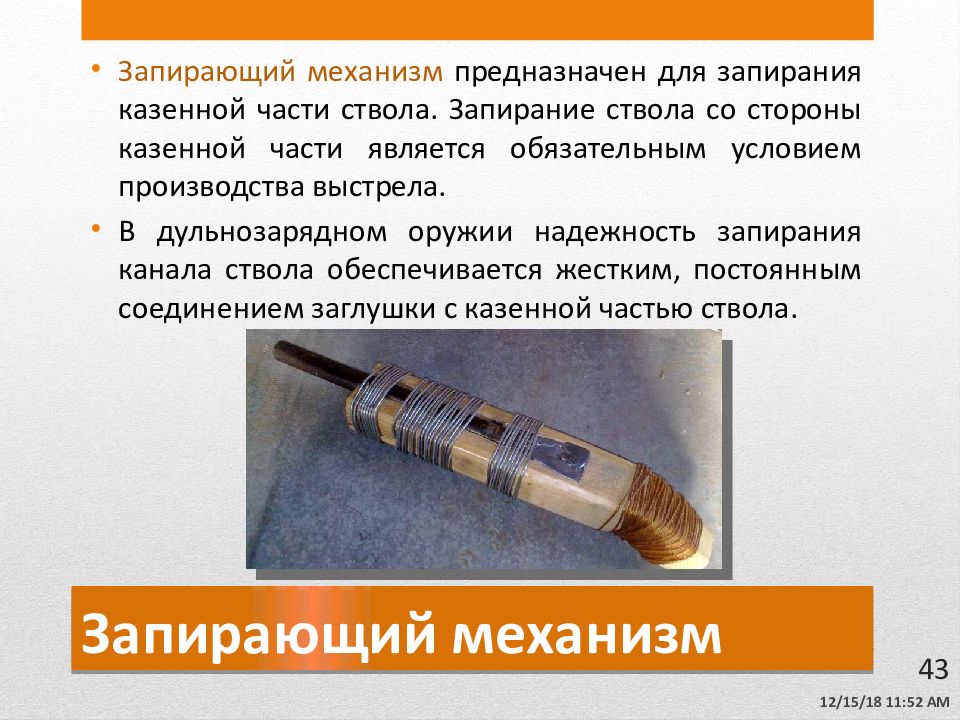

Запирающий механизм предназначен для запирания казенной части ствола. Запирание ствола со стороны казенной части является обязательным условием производства выстрела. В дульнозарядном оружии надежность запирания канала ствола обеспечивается жестким, постоянным соединением заглушки с казенной частью ствола. 28.08.2014 9:04 43

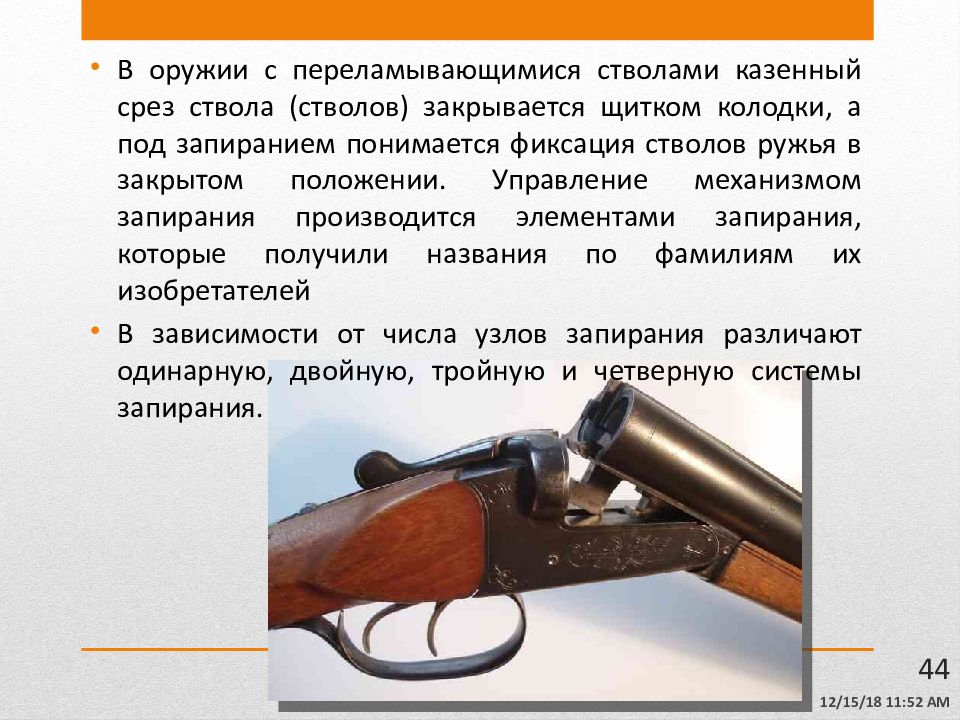

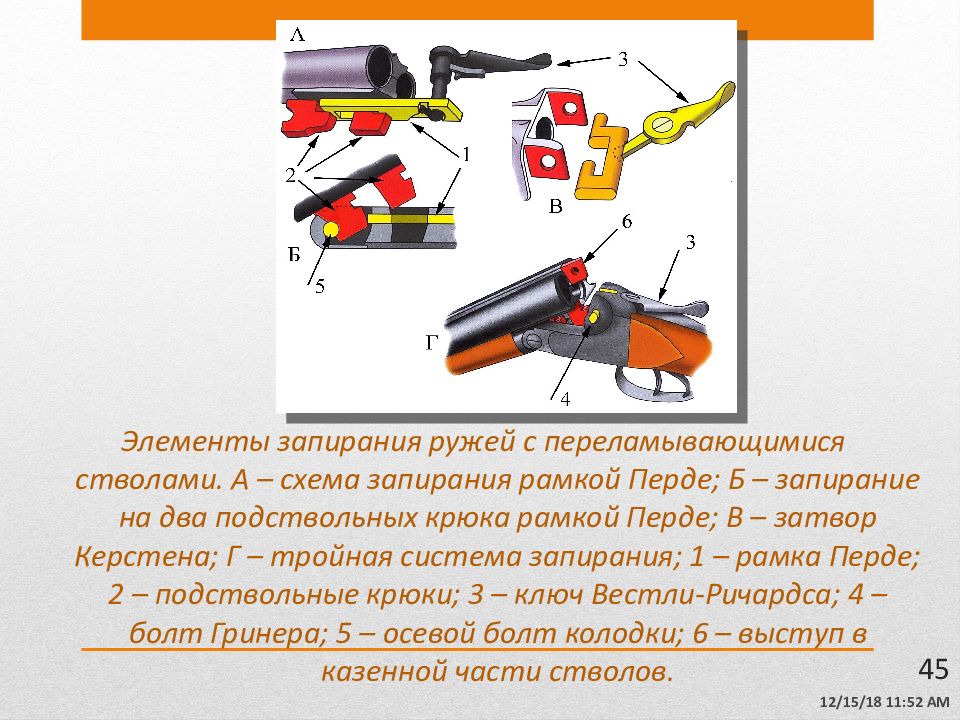

В оружии с переламывающимися стволами казенный срез ствола (стволов) закрывается щитком колодки, а под запиранием понимается фиксация стволов ружья в закрытом положении. Управление механизмом запирания производится элементами запирания, которые получили названия по фамилиям их изобретателей В зависимости от числа узлов запирания различают одинарную, двойную, тройную и четверную системы запирания. 28.08.2014 9:04 44
28.08.2014 9:04 45
Запирание ствола у нарезного непереламывающегося оружия осуществляется специальным узлом – затвором. Часть затвора, непосредственно закрывающая казенную часть ствола, называется патронным упором. У револьвера затвором является щиток рамки или, как в револьвере Нагана, специальная деталь – казенник. 28.08.2014 9:05 46
Свободный затвор – затвор стрелкового оружия, не сцепленный со стволом при выстреле и при движении назад после выстрела. Полусвободный затвор – затвор стрелкового оружия, встречающий сопротивление при движении назад за счет связи со ствольной коробкой. 28.08.2014 9:05 47

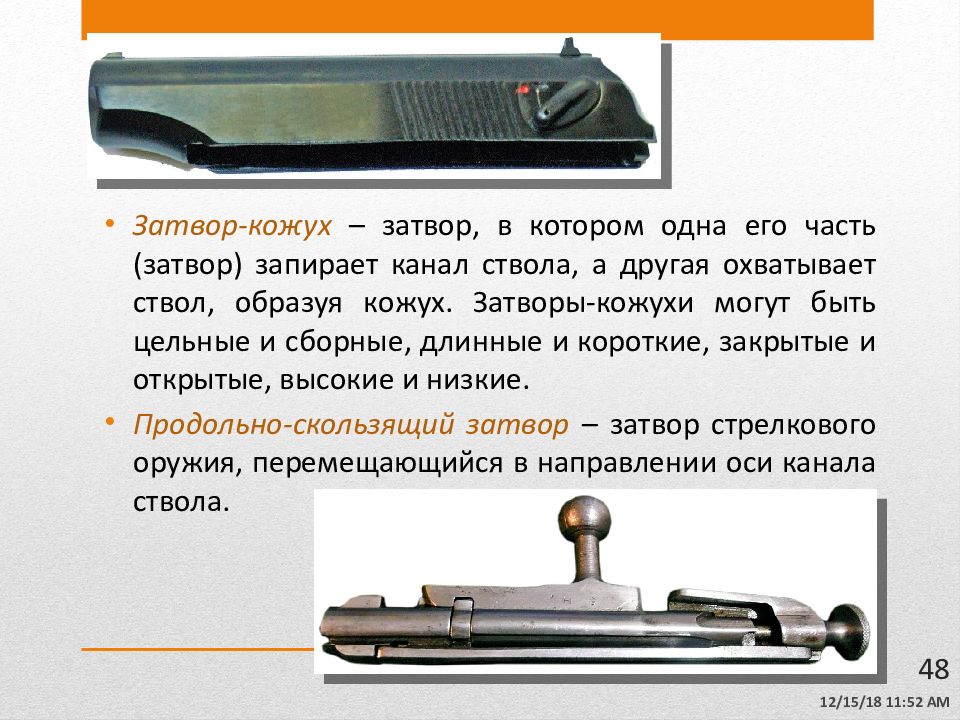

Затвор-кожух – затвор, в котором одна его часть (затвор) запирает канал ствола, а другая охватывает ствол, образуя кожух. Затворы-кожухи могут быть цельные и сборные, длинные и короткие, закрытые и открытые, высокие и низкие. Продольно-скользящий затвор – затвор стрелкового оружия, перемещающийся в направлении оси канала ствола. 28.08.2014 9:05 48
Качающийся затвор – затвор стрелкового оружия, запирающий канал ствола за счет поворота непараллельного оси канала ствола. Клиновой затвор – затвор стрелкового оружия, запирающий канал ствола за счет перемещения в направлении, близком к перпендикулярному. Затворная рама – деталь или конструктивно объединенные детали подвижной системы автоматики стрелкового оружия, приводящие в движение затвор. 28.08.2014 9:05 49

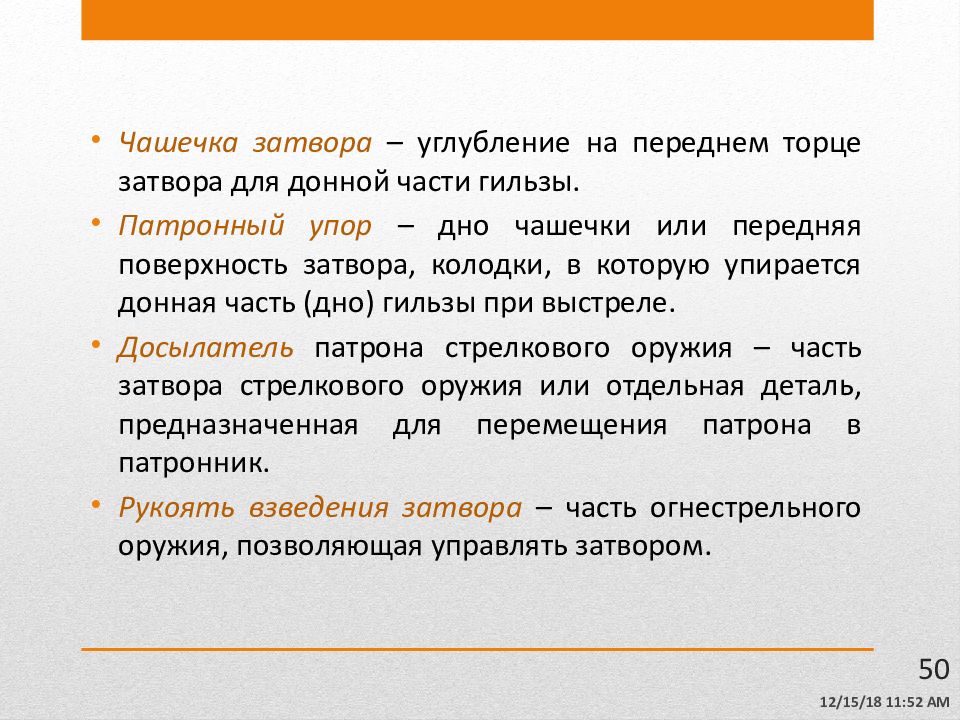

Чашечка затвора – углубление на переднем торце затвора для донной части гильзы. Патронный упор – дно чашечки или передняя поверхность затвора, колодки, в которую упирается донная часть (дно) гильзы при выстреле. Досылатель патрона стрелкового оружия – часть затвора стрелкового оружия или отдельная деталь, предназначенная для перемещения патрона в патронник. Рукоять взведения затвора – часть огнестрельного оружия, позволяющая управлять затвором. 28.08.2014 9:05 50

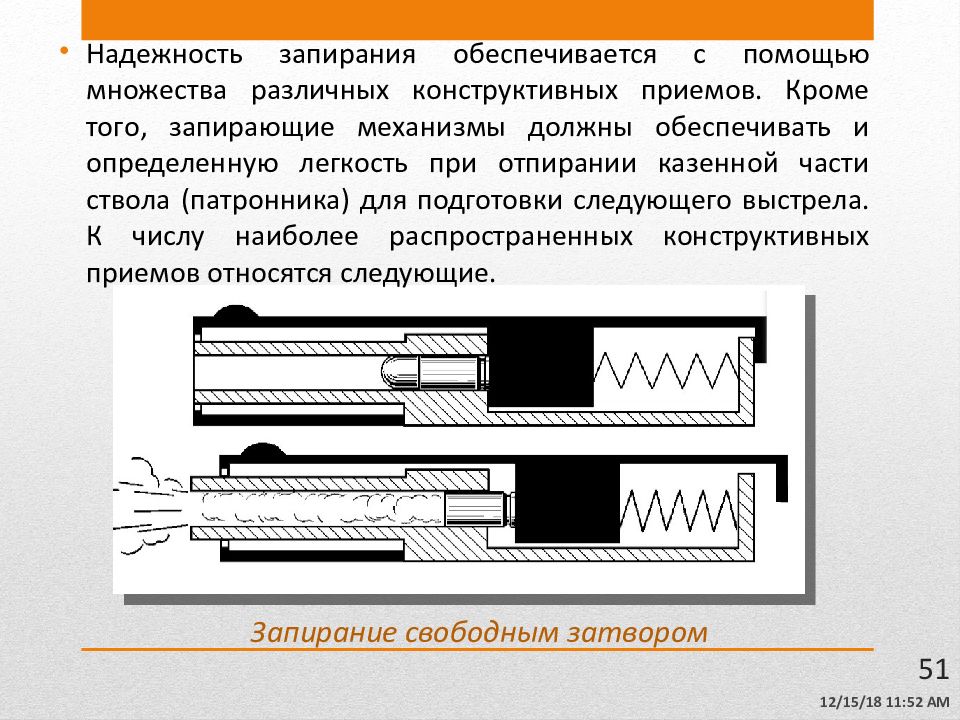

28.08.2014 9:05 51 Надежность запирания обеспечивается с помощью множества различных конструктивных приемов. Кроме того, запирающие механизмы должны обеспечивать и определенную легкость при отпирании казенной части ствола (патронника) для подготовки следующего выстрела. К числу наиболее распространенных конструктивных приемов относятся следующие.

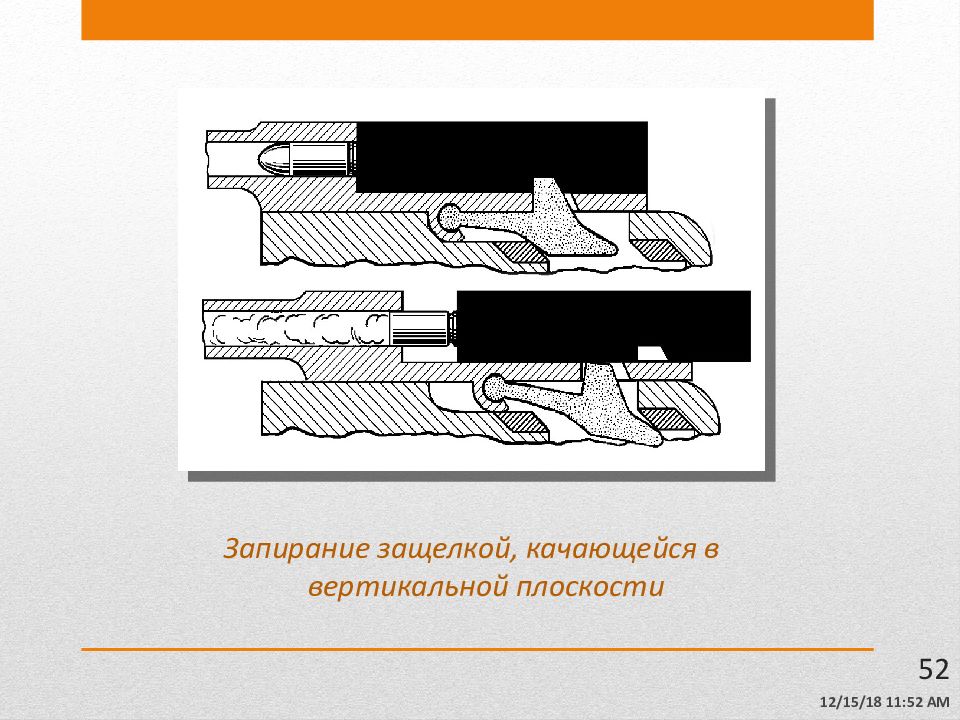

28.08.2014 9:05 52
28.08.2014 9:05 53
28.08.2014 9:05 54
28.08.2014 9:05 55
28.08.2014 9:05 56
28.08.2014 9:05 57

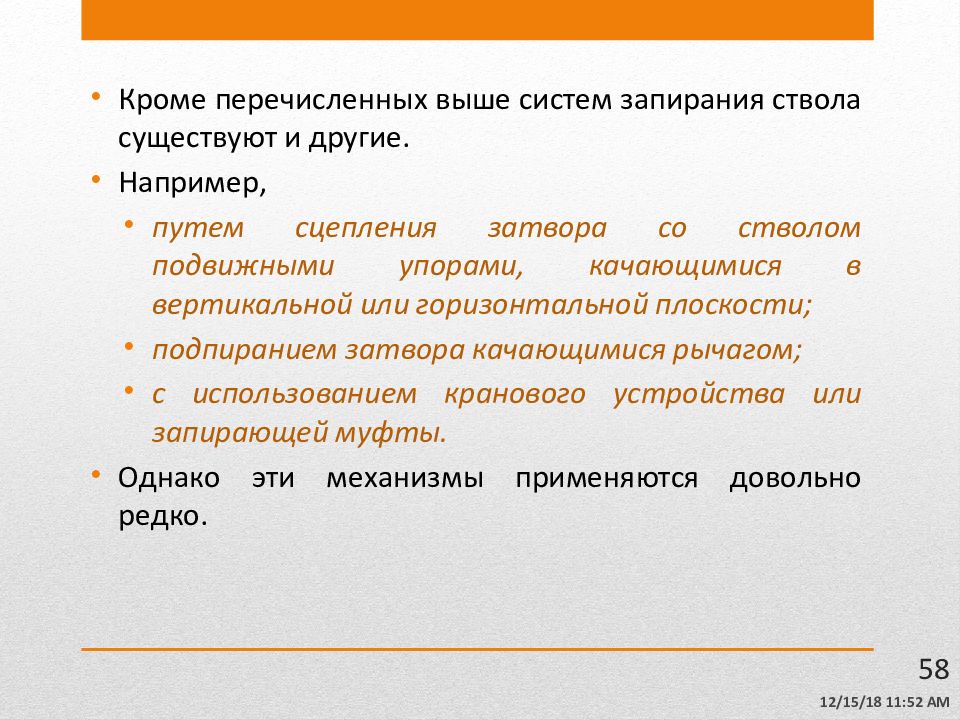

Кроме перечисленных выше систем запирания ствола существуют и другие. Например, путем сцепления затвора со стволом подвижными упорами, качающимися в вертикальной или горизонтальной плоскости; подпиранием затвора качающимися рычагом; с использованием кранового устройства или запирающей муфты. Однако эти механизмы применяются довольно редко. 28.08.2014 9:05 58

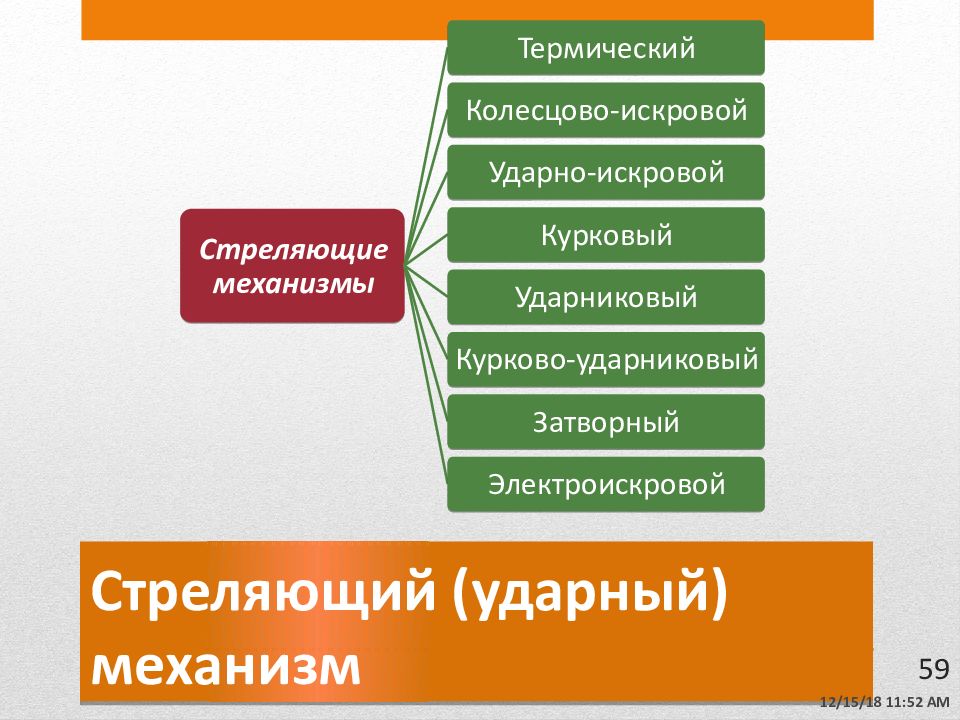

28.08.2014 9:05 59

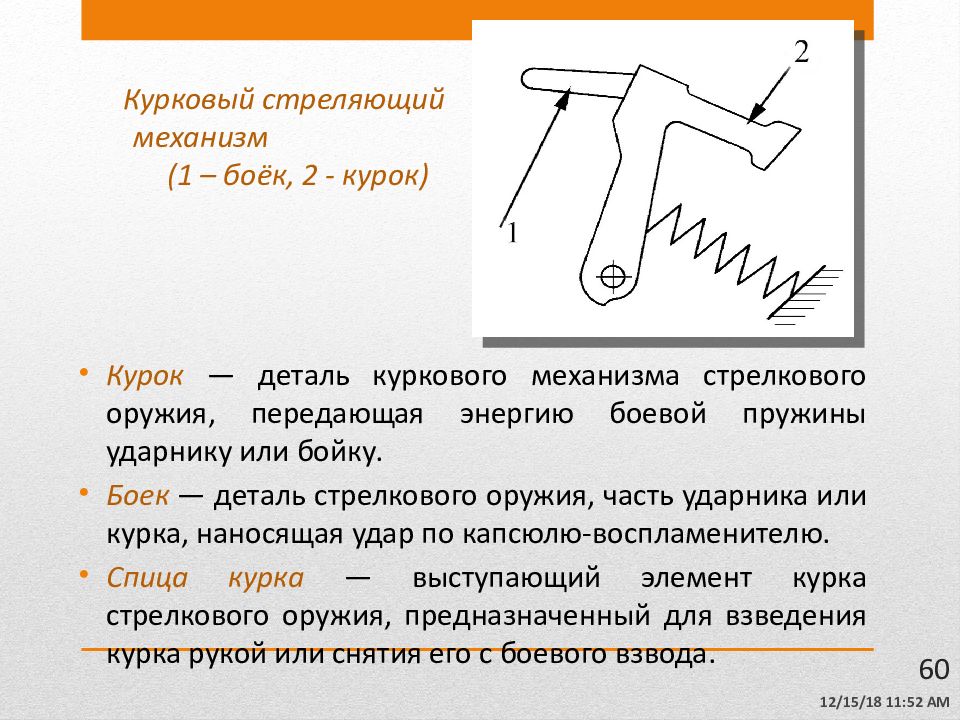

Курок — деталь куркового механизма стрелкового оружия, передающая энергию боевой пружины ударнику или бойку. Боек — деталь стрелкового оружия, часть ударника или курка, наносящая удар по капсюлю-воспламенителю. Спица курка — выступающий элемент курка стрелкового оружия, предназначенный для взведения курка рукой или снятия его с боевого взвода. 28.08.2014 9:05 60

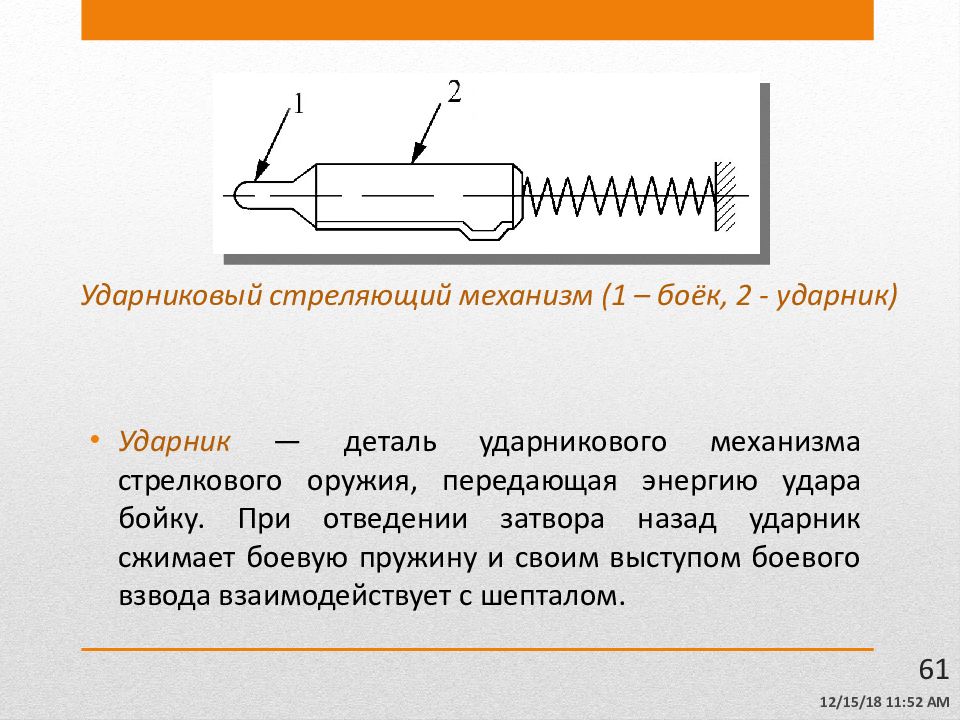

Ударник — деталь ударникового механизма стрелкового оружия, передающая энергию удара бойку. При отведении затвора назад ударник сжимает боевую пружину и своим выступом боевого взвода взаимодействует с шепталом. 28.08.2014 9:05 61
28.08.2014 9:05 62
28.08.2014 9:05 63

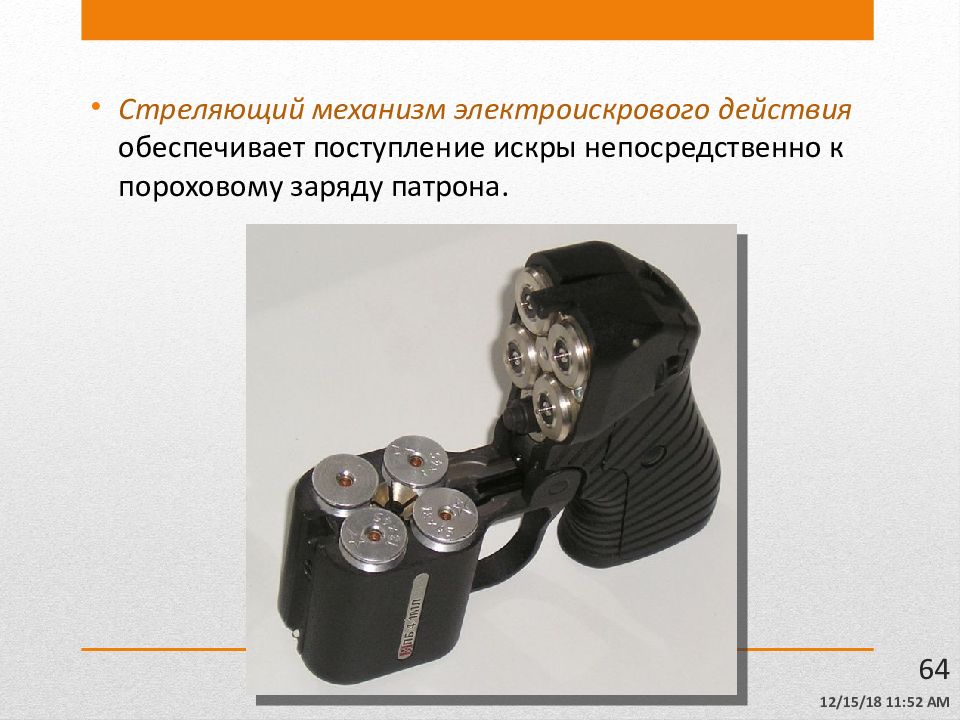

Стреляющий механизм электроискрового действия обеспечивает поступление искры непосредственно к пороховому заряду патрона. 28.08.2014 9:05 64
28.08.2014 9:05 65 Вопрос 3. Детали и механизмы стрелкового огнестрельного оружия

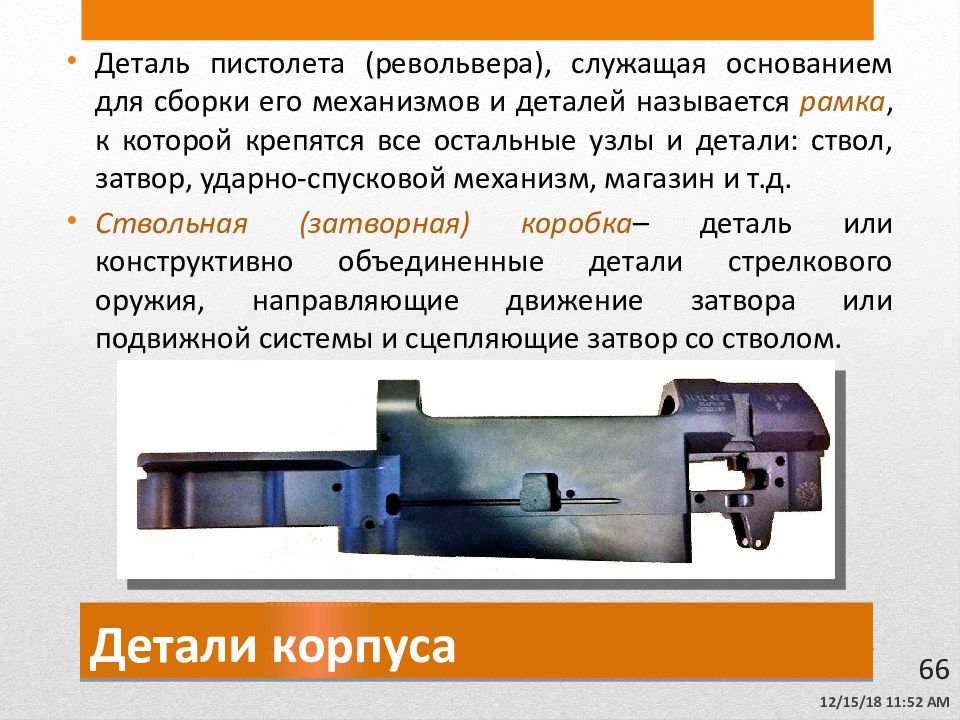

Деталь пистолета (револьвера), служащая основанием для сборки его механизмов и деталей называется рамка, к которой крепятся все остальные узлы и детали : ствол, затвор, ударно-спусковой механизм, магазин и т.д. Ствольная (затворная) коробка – деталь или конструктивно объединенные детали стрелкового оружия, направляющие движение затвора или подвижной системы и сцепляющие затвор со стволом. 28.08.2014 9:05 66
Ложа – деталь стрелкового оружия, выполняющая функцию приклада и цевья. Шейка ложи – наиболее узкая часть ложи стрелкового оружия, соединяющая цевье с прикладом. Ложа бывает разрезная или цельная. 28.08.2014 9:05 67 цельная полупистолетная цельная винтовочная
Приклад (плечевой упор) — часть огнестрельного оружия, упирающаяся в плечо стрелка для поглощения отдачи и повышения устойчивости оружия при прицеливании до выстрела, что, тем самым, увеличивает кучность стрельбы. Бывает несъёмный, съёмный или складной. Цевье — деталь стрелкового оружия, охватывающая ствол снизу и защищающая руку стрелка от ожогов. Кобура-приклад – кобура, примыкаемая к рукоятке пистолета, кaк приклад. 28.08.2014 9:05 68

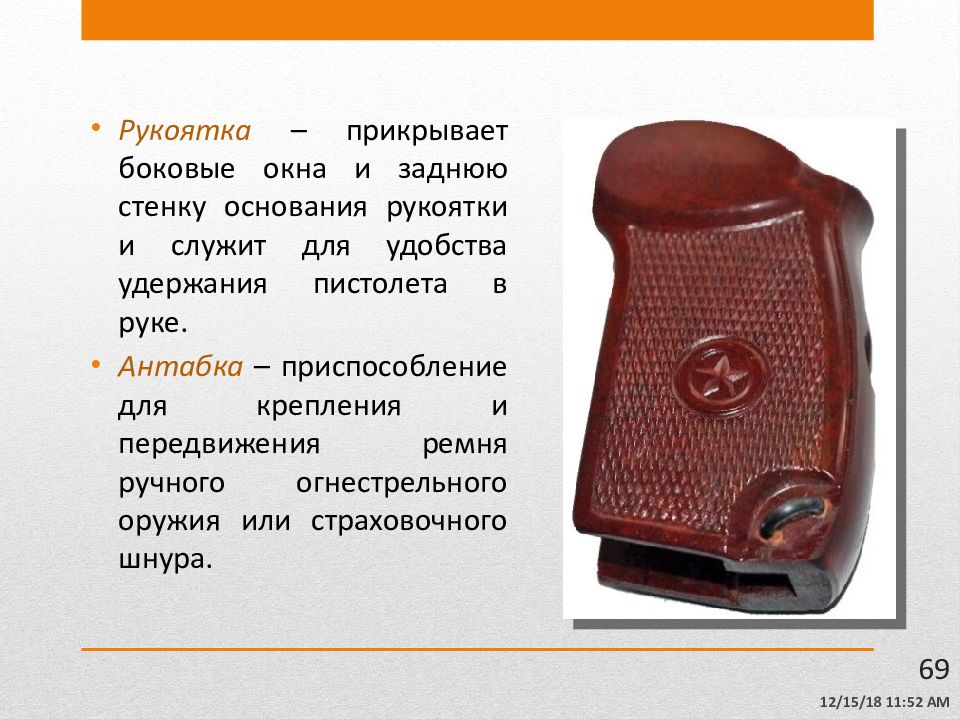

Рукоятка – прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Антабка – приспособление для крепления и передвижения ремня ручного огнестрельного оружия или страховочного шнура. 28.08.2014 9:05 69
Рельсовая система направляющих – система взаимосвязанных механических приспособлений на ручном стрелковом оружии, которая предназначена для крепления к оружию дополнительных аксессуаров. Наиболее типичными представителями системы рельсовых интерфейсов являются планка Пикатинни, планка Вивера и планка аксессуаров НАТО. 28.08.2014 9:05 70
Станок – опора, предназначенная для закрепления стрелкового оружия, устанавливаемая на неподготовленную площадку, не имеющая механизмов для подачи патронов, прицельных приспособлений и обеспечивающая возможность перемещения стрелкового оружия при наводке и фиксации его в наведенном положении. Станки бывают 2-х видов: треножные и колёсные. 28.08.2014 9:05 71 7,62-мм станковый пулемет Горюнова СГ -43 на колёсном станке 7,62 мм пулемет Калашникова модернизированный на треножном станке Степанова

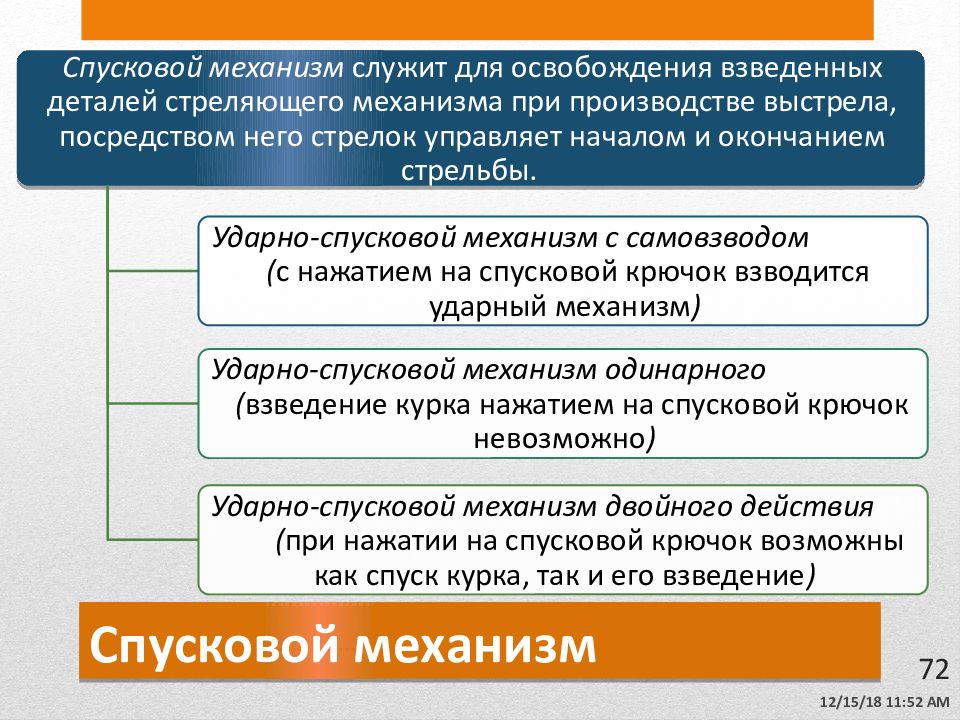

28.08.2014 9:05 72

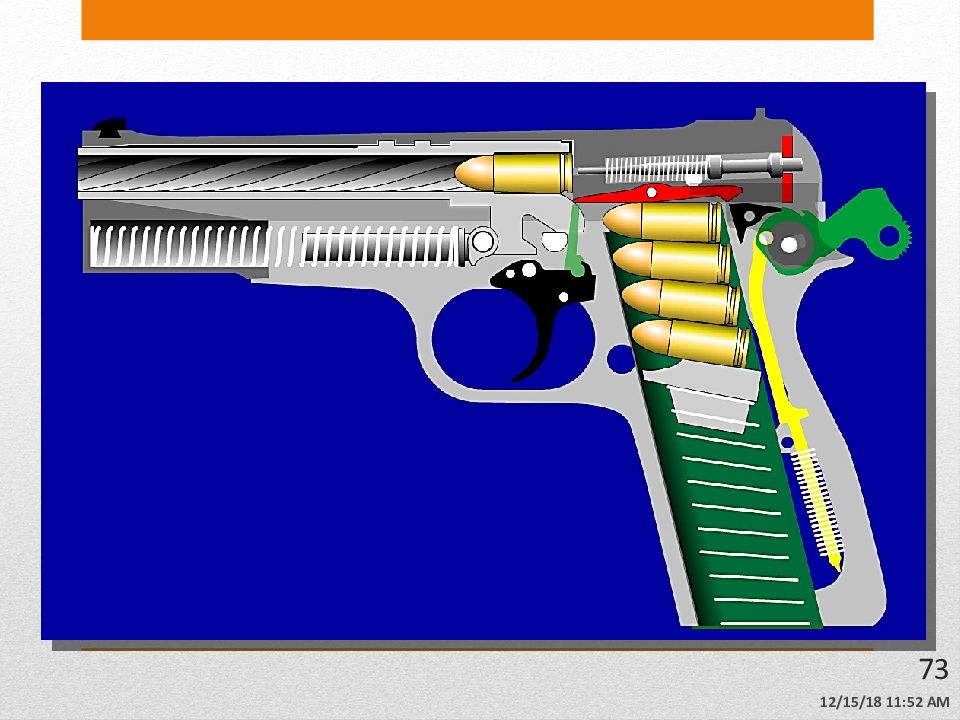

28.08.2014 12:44 73

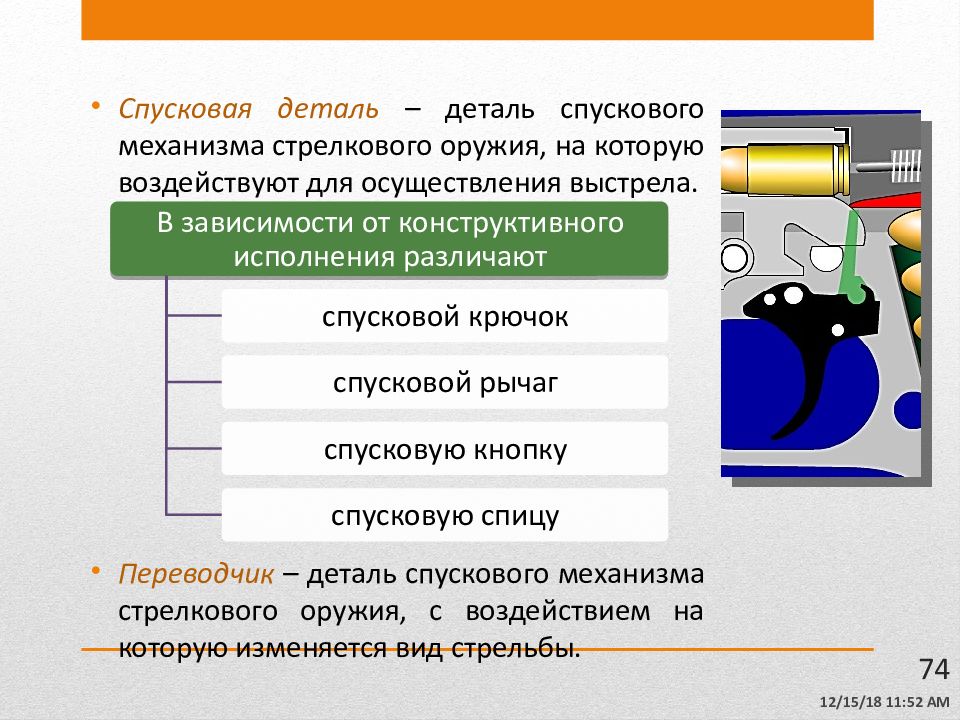

Спусковая деталь – деталь спускового механизма стрелкового оружия, на которую воздействуют для осуществления выстрела. Переводчик – деталь спускового механизма стрелкового оружия, с воздействием на которую изменяется вид стрельбы. 28.08.2014 9:05 74

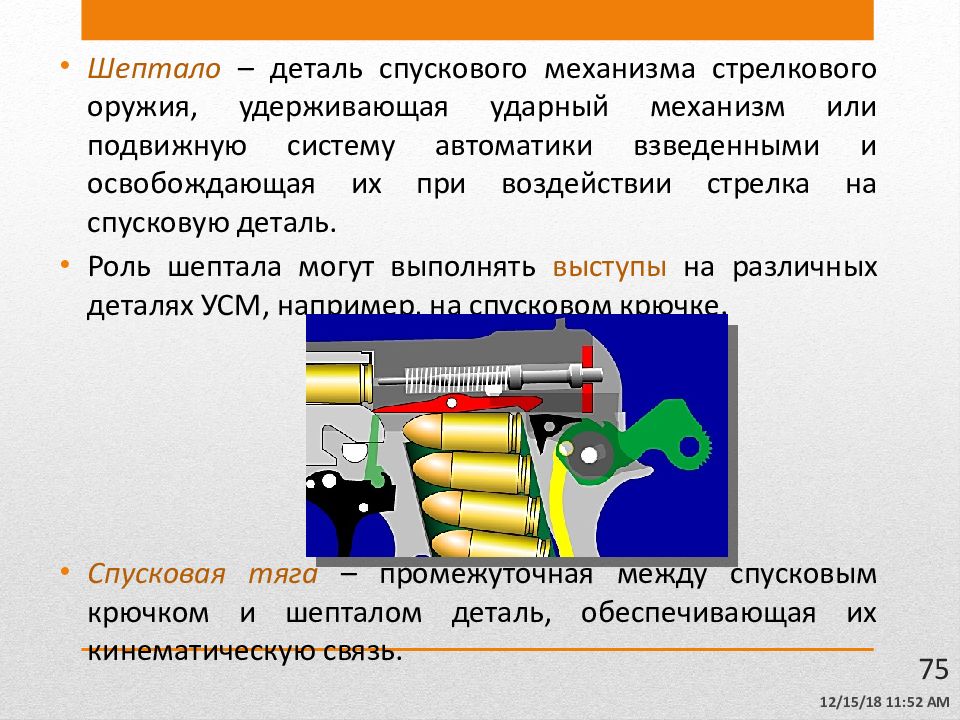

Шептало – деталь спускового механизма стрелкового оружия, удерживающая ударный механизм или подвижную систему автоматики взведенными и освобождающая их при воздействии стрелка на спусковую деталь. Роль шептала могут выполнять выступы на различных деталях УСМ, например, на спусковом крючке. Спусковая тяга – промежуточная между спусковым крючком и шепталом деталь, обеспечивающая их кинематическую связь. 28.08.2014 9:05 75

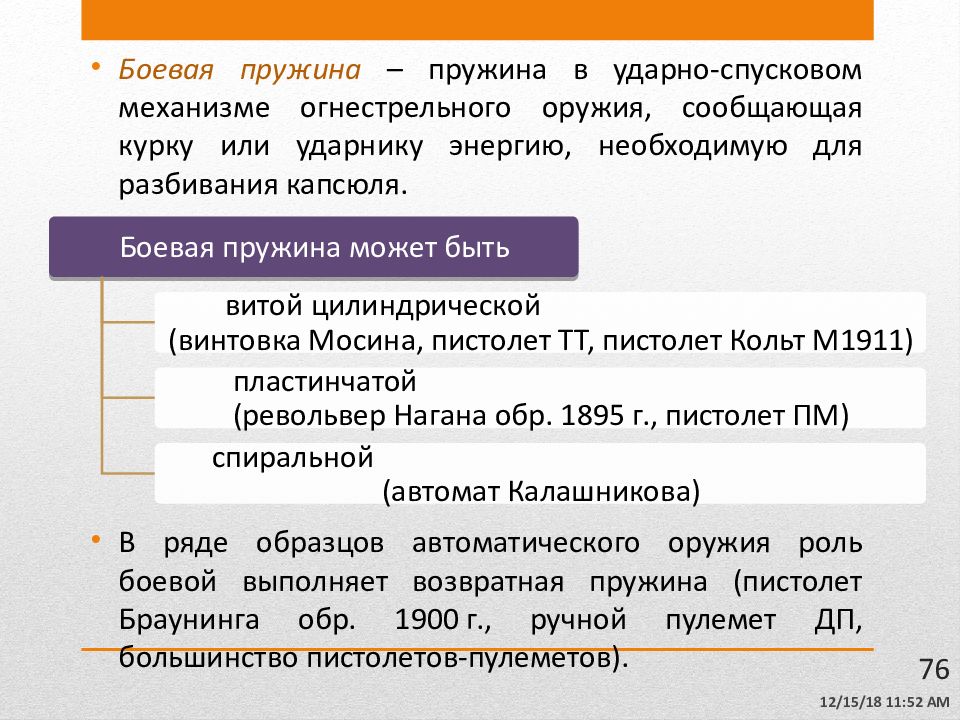

Боевая пружина – пружина в ударно-спусковом механизме огнестрельного оружия, сообщающая курку или ударнику энергию, необходимую для разбивания капсюля. В ряде образцов автоматического оружия роль боевой выполняет возвратная пружина (пистолет Браунинга обр. 1900 г., ручной пулемет ДП, большинство пистолетов-пулеметов). 28.08.2014 9:05 76
Разобщитель – деталь спускового механизма стрелкового оружия, кинематически разъединяющая спусковую деталь и шептало после выстрела. Боевой взвод – поверхность курка, ударника, затвора или затворной рамы стрелкового оружия, которая удерживает их во взведенном состоянии. 28.08.2014 9:05 77

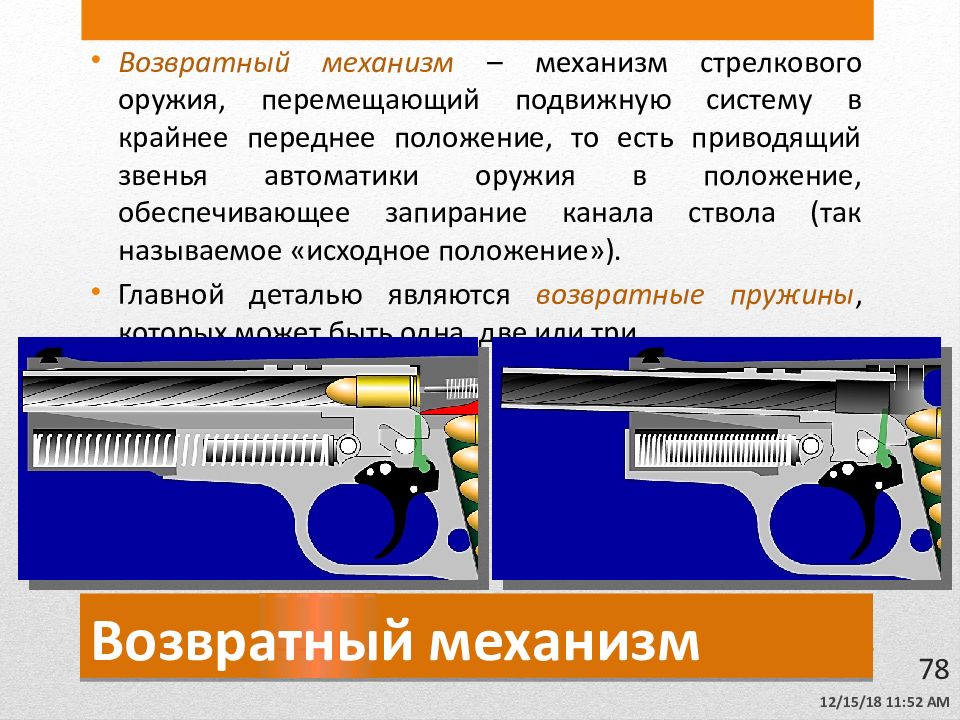

Возвратный механизм – механизм стрелкового оружия, перемещающий подвижную систему в крайнее переднее положение, то есть приводящий звенья автоматики оружия в положение, обеспечивающее запирание канала ствола (так называемое «исходное положение»). Главной деталью являются возвратные пружины, которых может быть одна, две или три. 28.08.2014 9:05 78
Механизм останова – механизм стрелкового оружия, обеспечивающий удержание подвижной системы или ее отдельных элементов в заднем положении после израсходования патронов в магазине (например, затворная задержка ). Подвижная система – совокупность подвижных деталей стрелкового оружия, энергия которых обеспечивает выполнение цикла работы автоматики при стрельбе. 28.08.2014 9:05 79

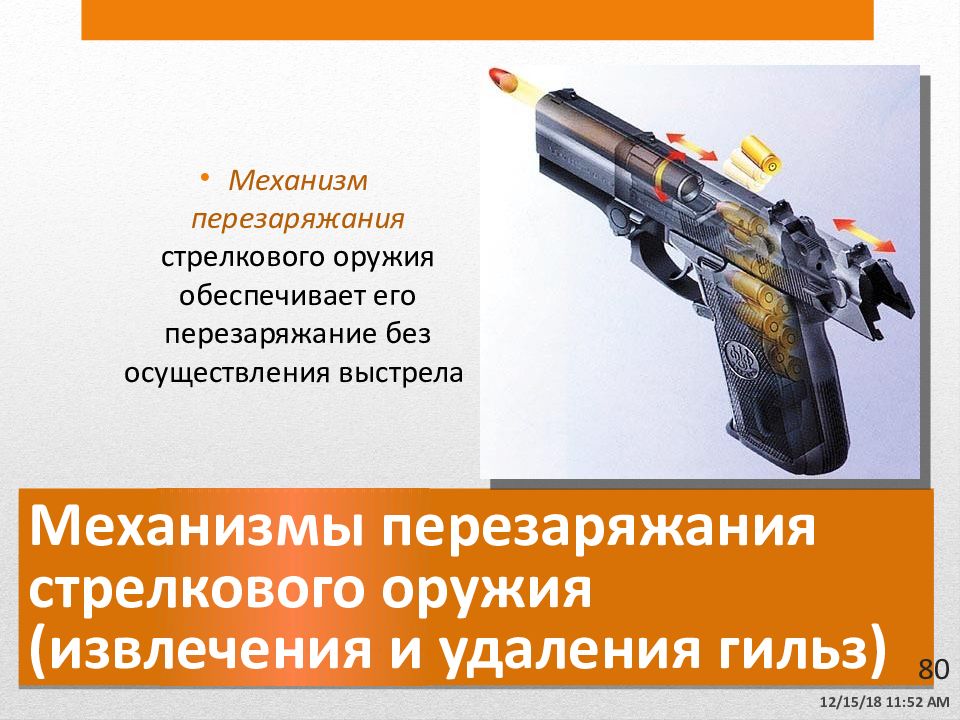

Механизм перезаряжания стрелкового оружия обеспечивает его перезаряжание без осуществления выстрела 28.08.2014 9:05 80

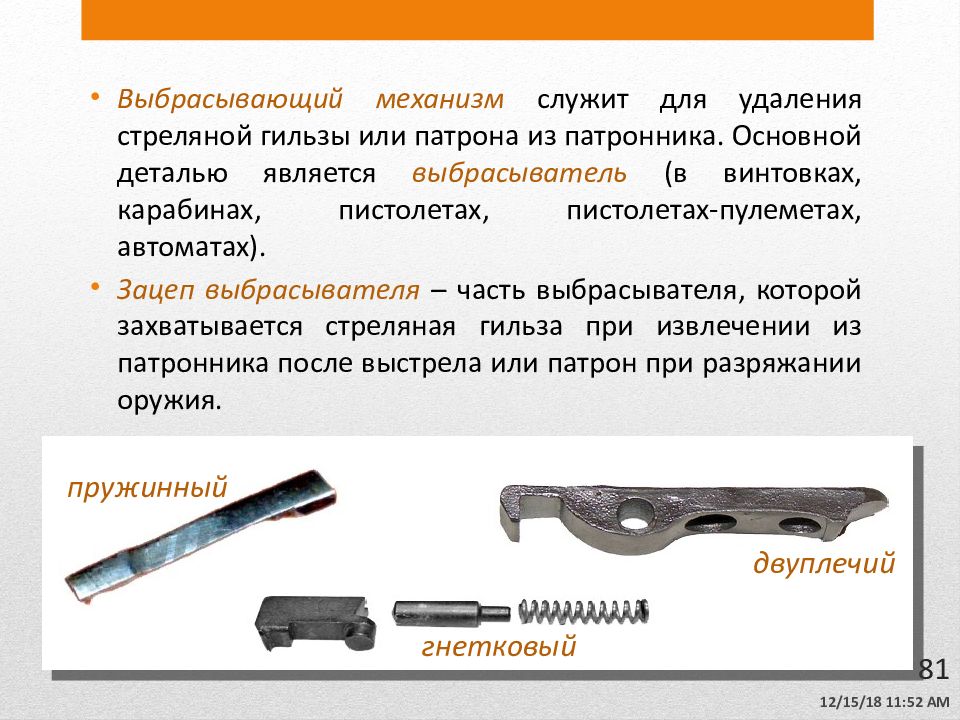

Выбрасывающий механизм служит для удаления стреляной гильзы или патрона из патронника. Основной деталью является выбрасыватель (в винтовках, карабинах, пистолетах, пистолетах-пулеметах, автоматах). Зацеп выбрасывателя – часть выбрасывателя, которой захватывается стреляная гильза при извлечении из патронника после выстрела или патрон при разряжании оружия. 28.08.2014 9:05 81 пружинный гнетковый двуплечий
Экстракция (вытягивание) гильзы – частичное удаление гильзы патрона стрелкового оружия из патронника после выстрела. Эжекция гильзы (выбрасывание гильзы) — удаление извлеченной из патронника гильзы за пределы стрелкового оружия. 28.08.2014 9:05 82 В охотничьем оружии с переламывающимися стволами и револьверах гильзы (патроны) из патронника или камор извлекает экстрактор или эжектор.

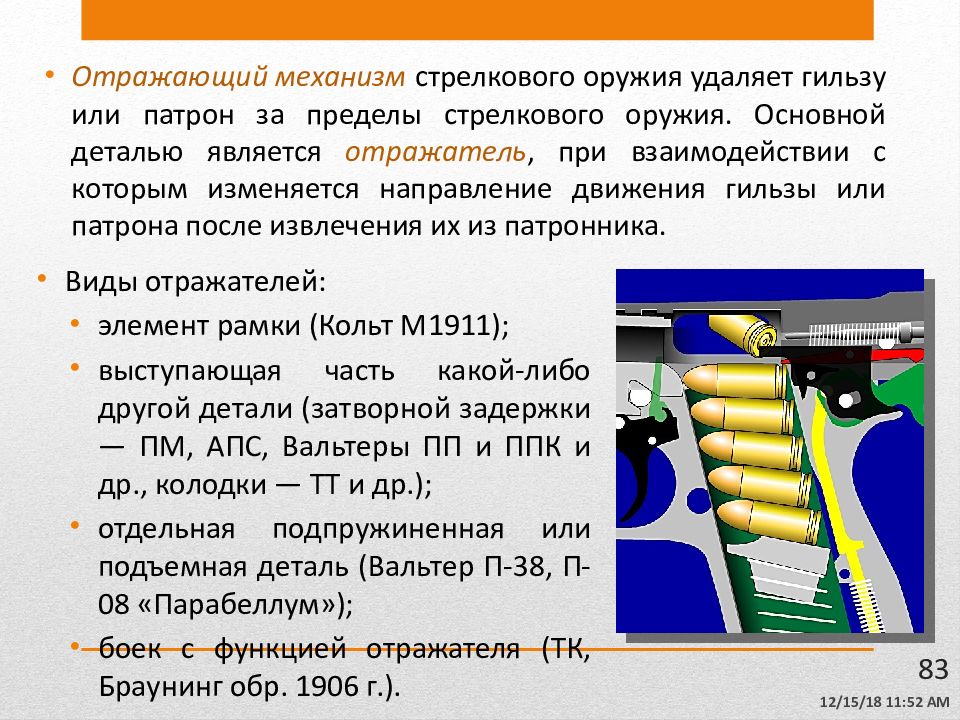

Отражающий механизм стрелкового оружия удаляет гильзу или патрон за пределы стрелкового оружия. Основной деталью является отражатель, при взаимодействии с которым изменяется направление движения гильзы или патрона после извлечения их из патронника. 28.08.2014 9:05 83 Виды отражателей: элемент рамки (Кольт М1911 ); выступающая часть какой-либо другой детали (затворной задержки — ПМ, АПС, Вальтеры ПП и ППК и др., колодки — ТТ и др.); отдельная подпружиненная или подъемная деталь (Вальтер П-38, П-08 «Парабеллум»); боек с функцией отражателя ( ТК, Браунинг обр. 1906 г.).

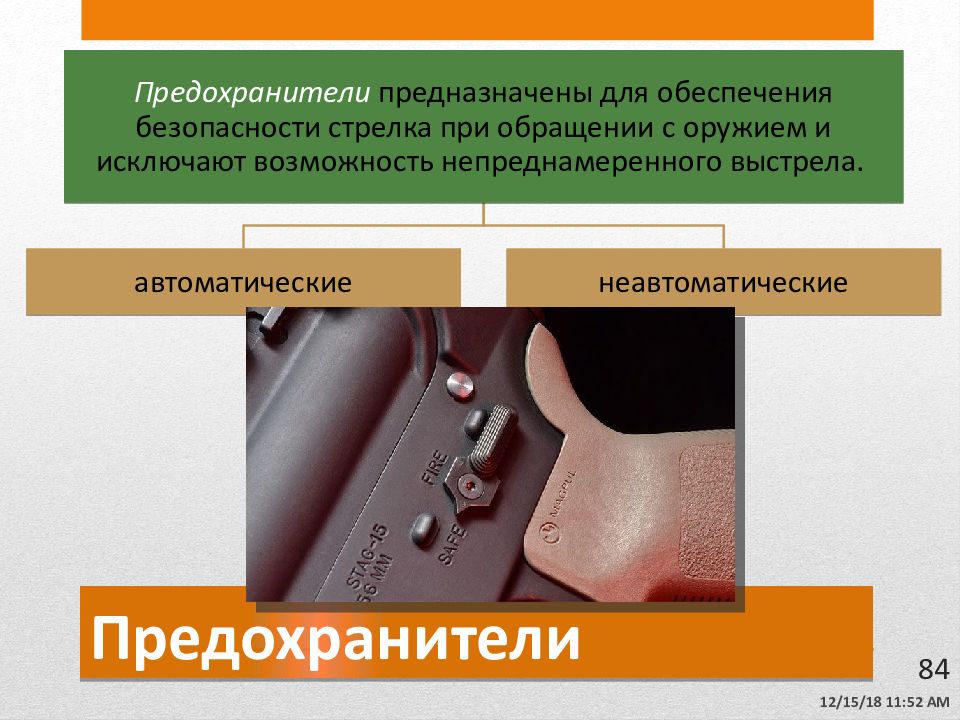

28.08.2014 9:05 84

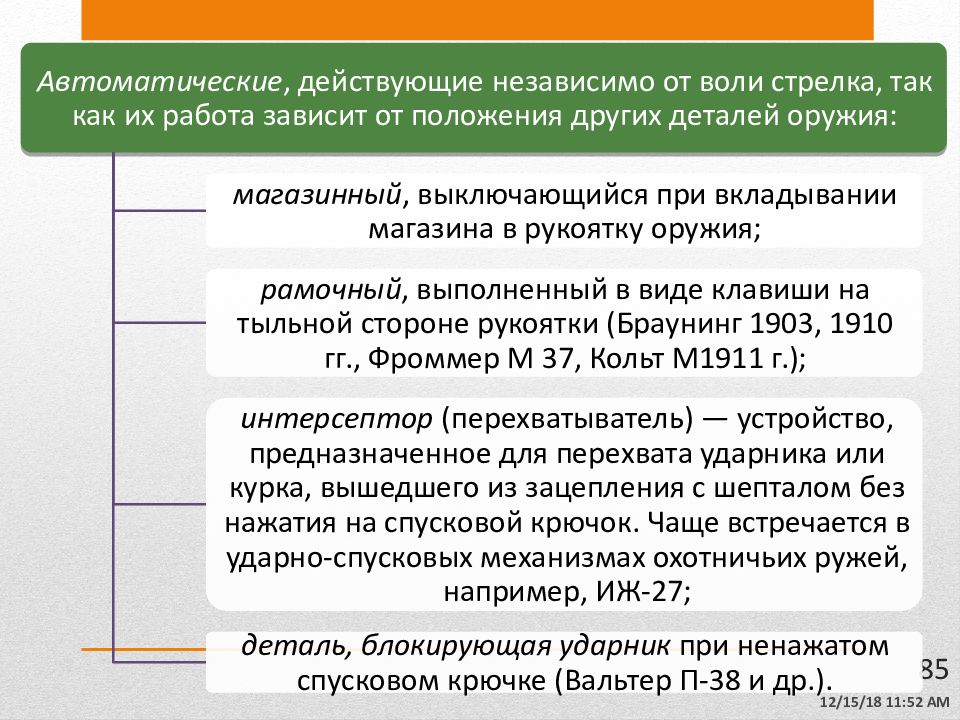

28.08.2014 9:05 85

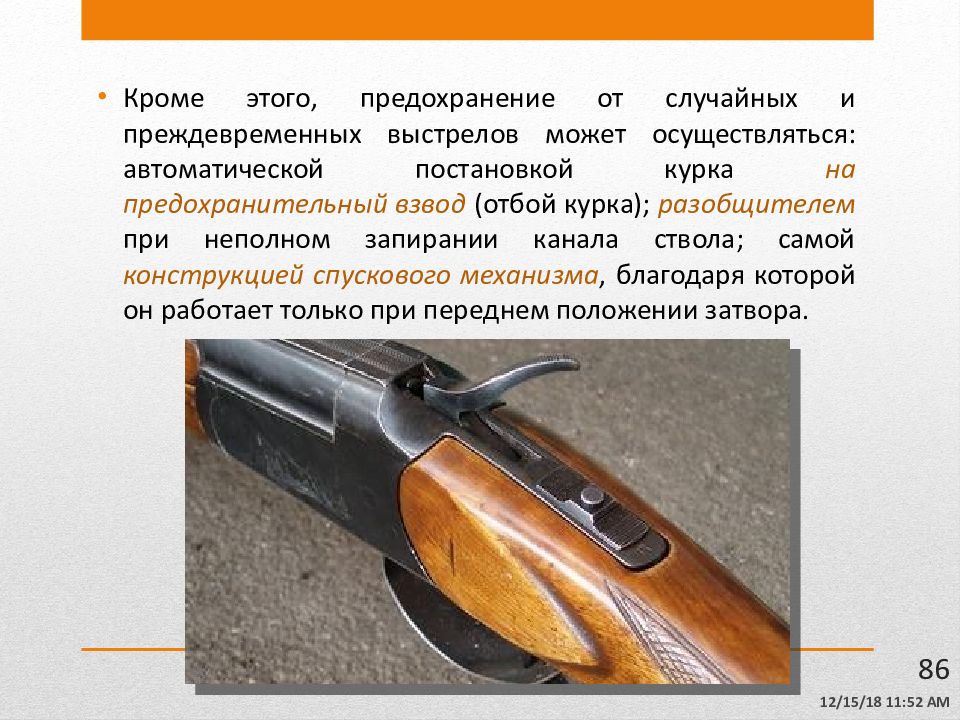

Кроме этого, предохранение от случайных и преждевременных выстрелов может осуществляться: автоматической постановкой курка на предохранительный взвод (отбой курка); разобщителем при неполном запирании канала ствола; самой конструкцией спускового механизма, благодаря которой он работает только при переднем положении затвора. 28.08.2014 9:05 86

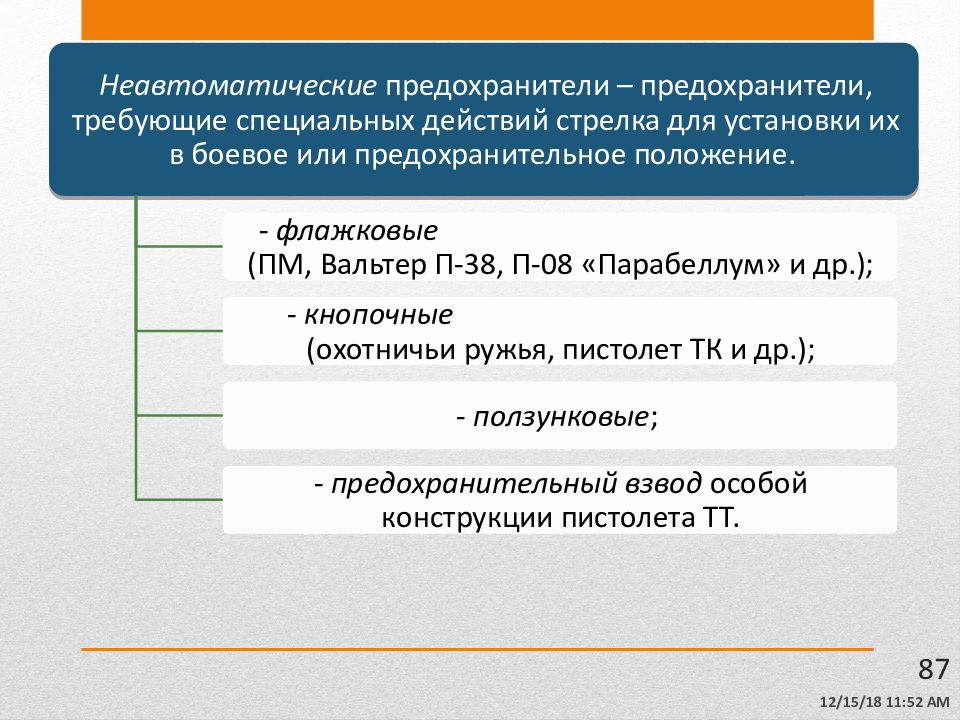

28.08.2014 9:05 87
Предохранительный взвод – поверхность курка, ударника, затвора или затворной рамы стрелкового оружия, за которую они удерживаются в положении, исключающем непреднамеренный выстрел. Спусковая (предохранительная) скоба – деталь стрелкового оружия, предохраняющая спусковой крючок от непреднамеренного (случайного) воздействия на него. Рычаг безопасного спуска курка – устройство, при помощи которого курок автоматического пистолета можно плавно снять с боевого взвода, даже если в патроннике находится патрон. 28.08.2014 9:05 88 Спусковая скоба, совмещенная с рычагом перезарядки винтовки (скоба Генри)
Сигнальные устройства – разновидность предохранительных устройств, указывающих на наличие патрона в патроннике или взведенность курков. 28.08.2014 9:05 89

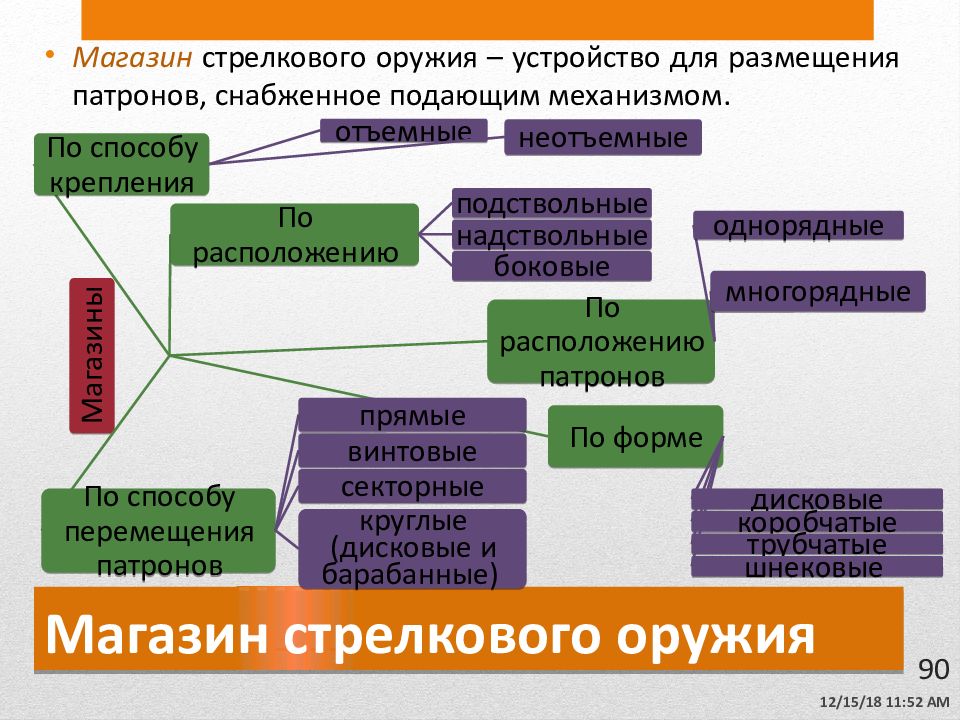

Магазин стрелкового оружия – устройство для размещения патронов, снабженное подающим механизмом. 28.08.2014 9:05 90
Приёмник магазина – место в виде открытой с одного конца (иногда также и с боков, например, у пистолета-пулемета MП -40) металлической коробки, куда вставляются магазины. Патронная лента – лента, снаряжённая патронами для боепитания стрелкового оружия, обычно – пулемёта, но также автоматических пушек и гранатомётов. Лента служит для соединения патронов вместе. 28.08.2014 9:05 91
28.08.2014 9:05 92
Отдельным видом прицельных приспособлений является лазерный целеуказатель. 28.08.2014 9:05 93

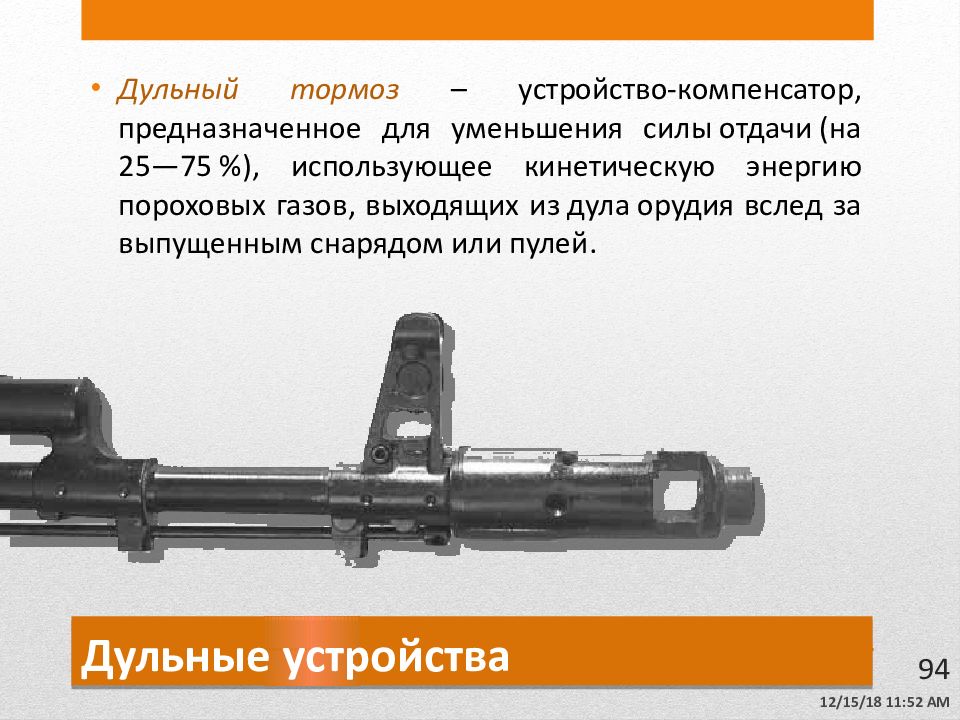

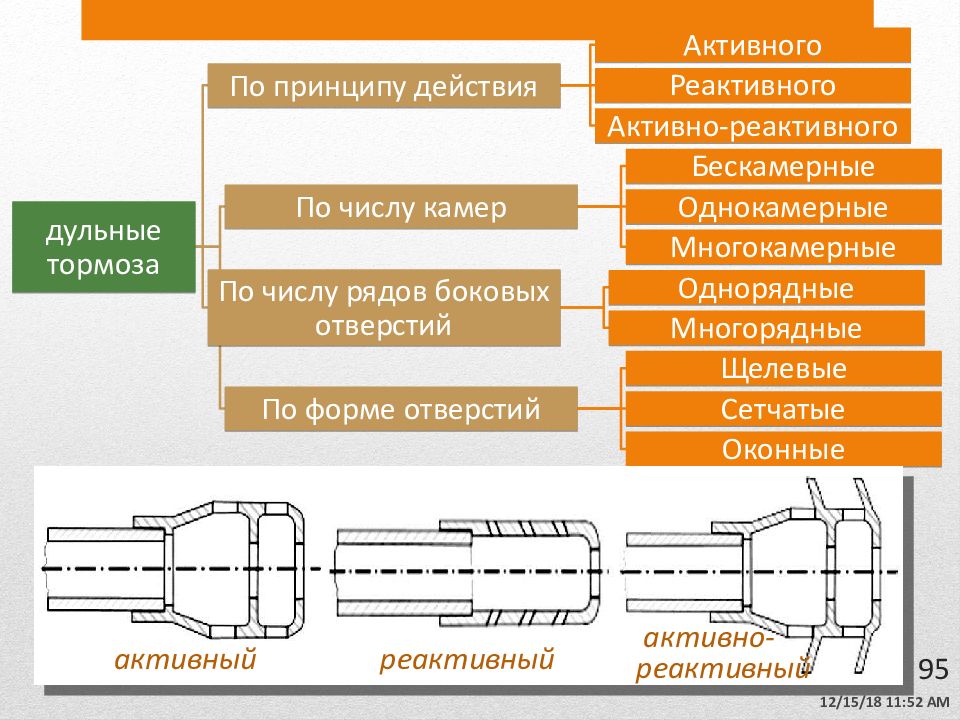

Дульный тормоз – устройство-компенсатор, предназначенное для уменьшения силы отдачи (на 25—75 %), использующее кинетическую энергию пороховых газов, выходящих из дула орудия вслед за выпущенным снарядом или пулей. 28.08.2014 9:06 94
28.08.2014 9:15 95 реактивный активный активно-реактивный
Дульный компенсатор — дульное устройство стрелкового оружия, предназначенное для уменьшения опрокидывающего момента, возникающего при выстреле. Дульный тормоз-компенсатор, устанавливаемый на стрелковом оружии, также позволяет уменьшить подбрасывание ствола при выстреле и улучшить точность автоматического огня и сократить время на прицеливание после одиночного выстрела. 28.08.2014 9:32 96
Пламегаситель – дульное устройство стрелкового оружия, предназначенное для уменьшения свечения пламени при выстреле. Пламегаситель должен уменьшать видимость выстрела путём рассеяния газов вверх и вбок, чтобы не поднимать пыль. 28.08.2014 9:37 97
Глушитель (Прибор бесшумной беспламенной стрельбы) – механическое устройство, ослабляющее звук выстрела и скрывающее пламя пороховых газов огнестрельного оружия, тем самым предотвращая демаскировку стрелка или привлечение к нему внимания. Крепится к стволу оружия или является интегрированной частью конструкции оружия. 28.08.2014 9:41 98
Глушитель обычно представляет собой пустотелый цилиндр из металла (обычно стали, алюминия или меди ) или пластика, содержащий внутри себя камеры для отвода отработавших пороховых газов. Обычно глушитель прикручивается к концу ствола по специально сделанной для этого резьбе. По внутреннему устройству глушители делятся на однокамерные и многокамерные, с предварительной мембраной (задерживающей прорывающиеся вперед пули газы), с завихрителями потока и теплопоглощающими элементами. 28.08.2014 9:47 99
Глушители: 1- расширительного типа однокамерный с резиновой мембраной, 2- с рефлектором, 3 – многокамерный, 4 – двухкамерный эксцентрический, 5 – с предварительным отводом пороховых газов из канал ствола, 6 – двухкамерный с обтюраторами, 28.08.2014 9:05 100
7 - многокамерный с тепло-поглощаемым наполнителем, 8 – с отклонением потока газов, 9 – с завихрением потока газов, 10 - со спиральным потоком газов, 11 - глушитель немецкого пистолета-пулемета MP5SD 28.08.2014 9:52 101
Вентилируемая планка – ребро жесткости ствола, отделенное от него рядом сквозных отверстий для циркуляции воздуха. Ребро жесткости ствола – продольная планка с мушкой. 28.08.2014 12:37 102
Кожух охлаждения – деталь огнестрельного оружия, служащая для охлаждения ствола. Различают два вида кожуха охлаждения: водяной, устанавливаемый на оружии с водяным охлаждением (пулемет Максима) и воздушный, дырчатый, защищающий руки стрелка от ожогов, но затрудняющим приток холодного воздуха ( ППШ, ППД и пр.). 28.08.2014 12:37 103
Федеральный закон от 13.12.1996 г. № 150-ФЗ «Об оружии» (в ред. Федерального закона от 29.07.04 № 58-ФЗ) //Собрание законодательства РФ, 1996, № 51, ст. 5681. Оружие стрелковое. Термины и определения. ГОСТ 28653-90. - Москва, 1990. Альбертин В.В., Башмарин А.Я. Основания устройства материальной части стрелкового оружия военных образцов. – Москва: Оборонгиз, 1937. – 327с. Болотин Д.Н. История советского стрелкового оружия и патронов. – Москва: Полигон, 1995. – 303с. История винтовки. От пищали до автомата. – Москва: издание журнала «Техника- молодежи», 1993. – 64с. Маркевич В.Е. Ручное огнестрельное оружие. История развития со времени возникновения до середины XX века. - Санкт-Петербург: Полигон, 1996. – 580с. Материальная часть стрелкового оружия. Под ред. А.А. Благонравова. – Москва: Оборонгиз, 1945. - 572с. Плескачевский В.М. Оружие в криминалистике. Понятие и классификация. – Москва: « Спарк », 2001. – 342с. Федоров В. Эволюция стрелкового оружия. Часть II. – Москва: издательский дом «Техника – молодежи», 2005. – 320с. 28.08.2014 9:05 104
28.08.2014 9:05 105 ВАШИ ВОПРОСЫ СПАСИБО ЗА ВНИМАНИЕ
