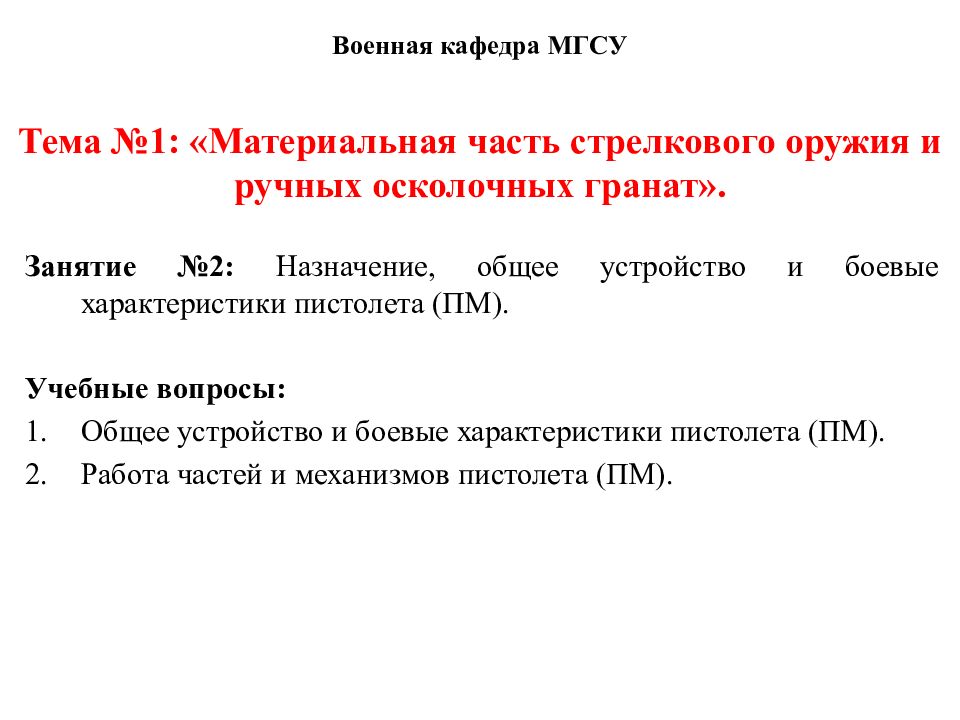

Занятие №2: Назначение, общее устройство и боевые характеристики пистолета (ПМ). Учебные вопросы: Общее устройство и боевые характеристики пистолета (ПМ). Работа частей и механизмов пистолета (ПМ). Военная кафедра МГСУ Тема №1: «Материальная часть стрелкового оружия и ручных осколочных гранат».

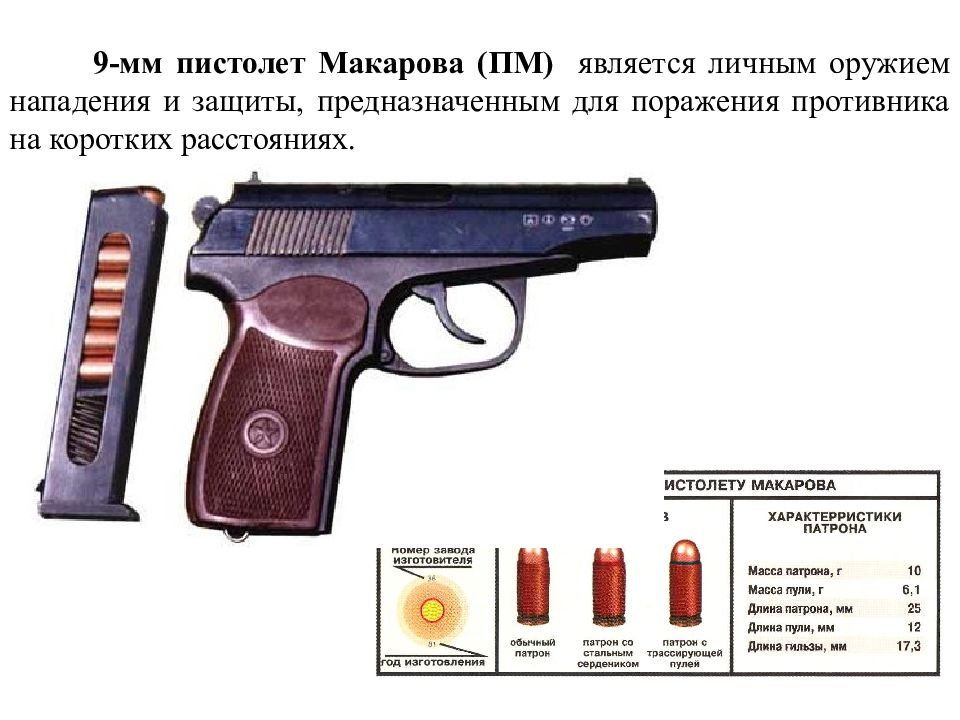

9-мм пистолет Макарова (ПМ) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

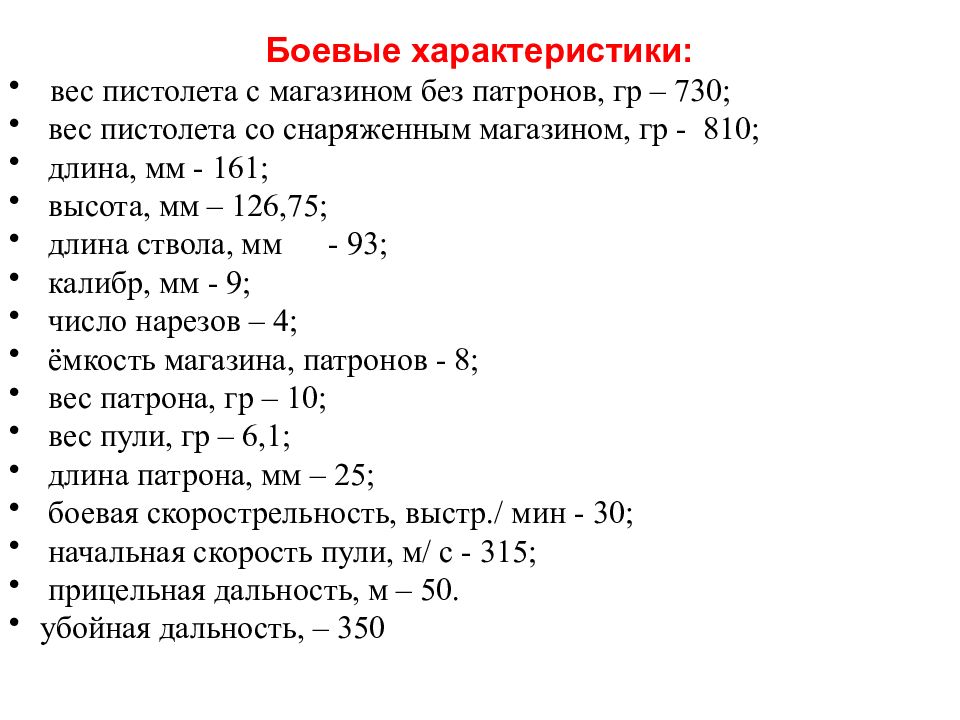

Боевые характеристики: вес пистолета с магазином без патронов, гр – 730; вес пистолета со снаряженным магазином, гр - 810; длина, мм - 161; высота, мм – 126,75; длина ствола, мм - 93; калибр, мм - 9; число нарезов – 4; ёмкость магазина, патронов - 8; вес патрона, гр – 10; вес пули, гр – 6,1; длина патрона, мм – 25; боевая скорострельность, выстр./ мин - 30; начальная скорость пули, м/ с - 315; прицельная дальность, м – 50. убойная дальность, – 350
Устройство пистолета Макарова (ПМ) рамка со стволом и спусковой скобой; затвор с ударником, выбрасывателем и предохранителем; возвратная пружина; части ударно-спускового механизма; рукоятка с винтом; затворная задержка; магазин.
Рамка со стволом и спусковой скобой а - левая сторона; б - правая сторона; 1 - основание рукоятки; 2 - ствол; 3 - стойка для крепления ствола; 4 - окно для размещения спускового крючка и гребня спусковой скобы; 5 - цапфенные гнезда для цапф спускового крючка; 6 - кривой паз для размещения и движения передней цапфы спусковой тяги; 7 - цапфенные гнезда для цапф курка и шептала; 8 - пазы для направления движения затвора; 9 - окно для перьев боевой пружины; 10 - вырез для затворной задержки; 11 - прилив с резьбовым отверстием для крепления рукоятки при помощи винта и боевой пружины при помощи задвижки; 12 - вырез для защелки магазина; 13 - прилив с гнездом для крепления спусковой скобы; 14 - боковые окна; 15 - спусковая скоба; 16 - гребень для ограничения движения затвора назад; 17 - окно для выхода верхней части магазина.
Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки курка на боевой взвод.
Ударник служит для разбития капсюля. Он имеет: в передней части - боёк, в задней части - срез для предохранителя, который удерживает ударник в канале затвора.

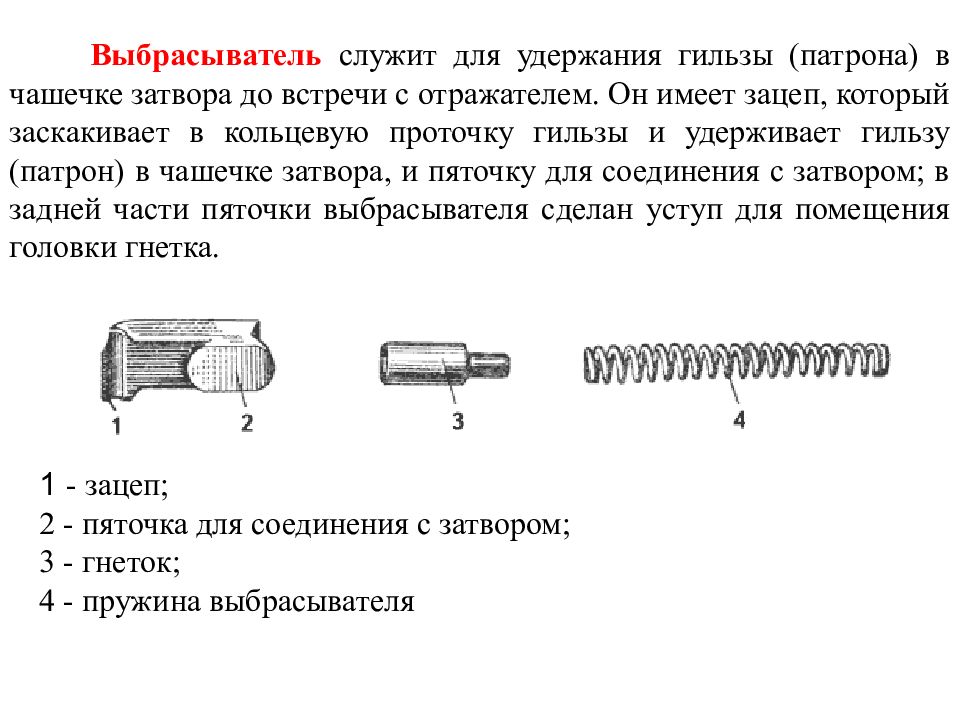

Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Он имеет зацеп, который заскакивает в кольцевую проточку гильзы и удерживает гильзу (патрон) в чашечке затвора, и пяточку для соединения с затвором; в задней части пяточки выбрасывателя сделан уступ для помещения головки гнетка. 1 - зацеп; 2 - пяточка для соединения с затвором; 3 - гнеток; 4 - пружина выбрасывателя
Предохранитель служит для обеспечения безопасности обращения с пистолетом.

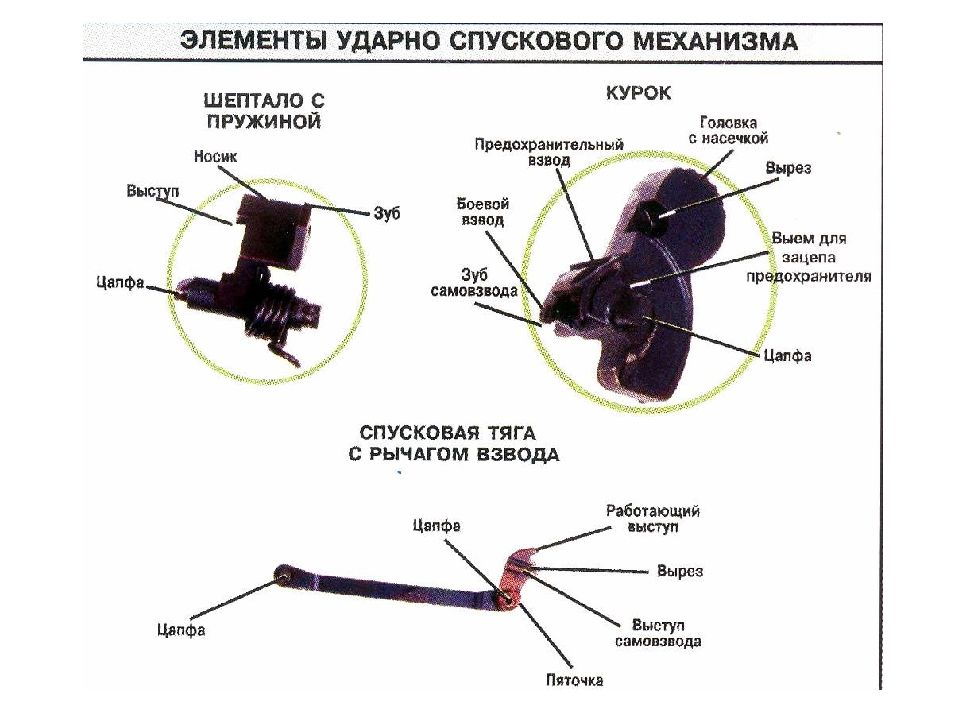

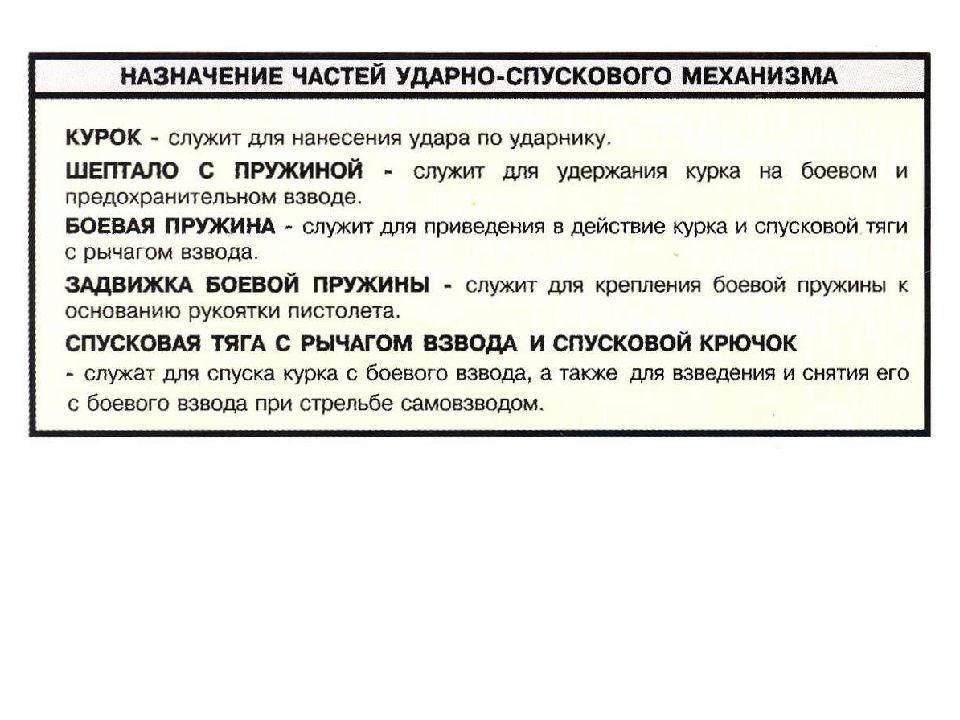

Курок служит для нанесения удара по ударнику. а - левая сторона; б - правая сторона ; 1 - головка с насечкой; - вырез; 3 - выем; 4 - предохранительный взвод; 5 - боевой взвод; 6 - цапфы; 7 - зуб самовзвода; 8 - выступ; 9 - углубление; 10 - кольцевой выем

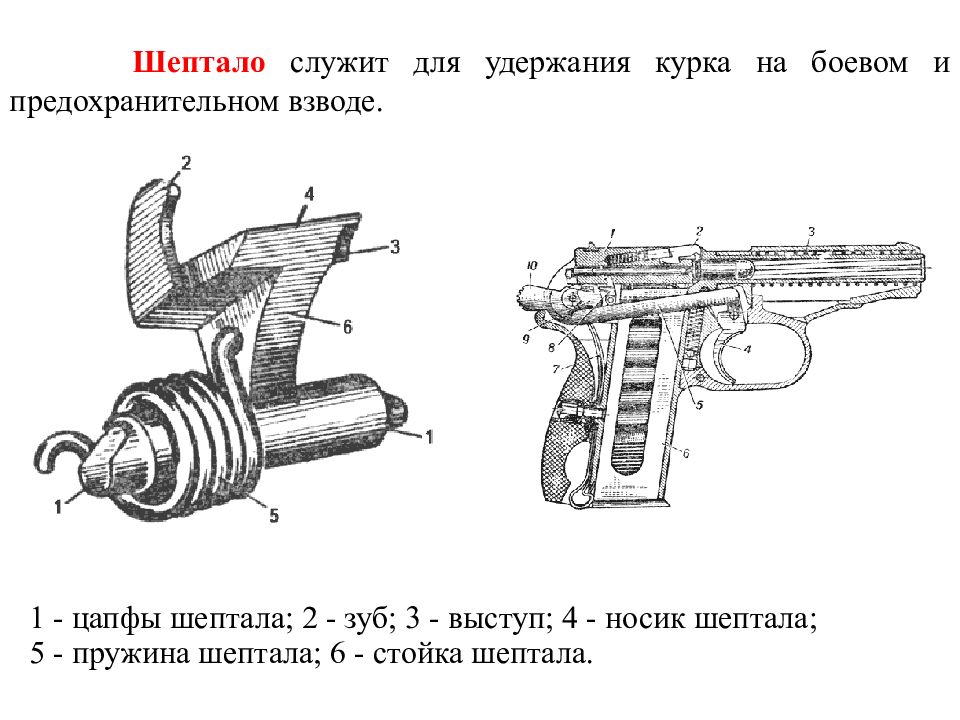

Шептало служит для удержания курка на боевом и предохранительном взводе. 1 - цапфы шептала; 2 - зуб; 3 - выступ; 4 - носик шептала; 5 - пружина шептала; 6 - стойка шептала.

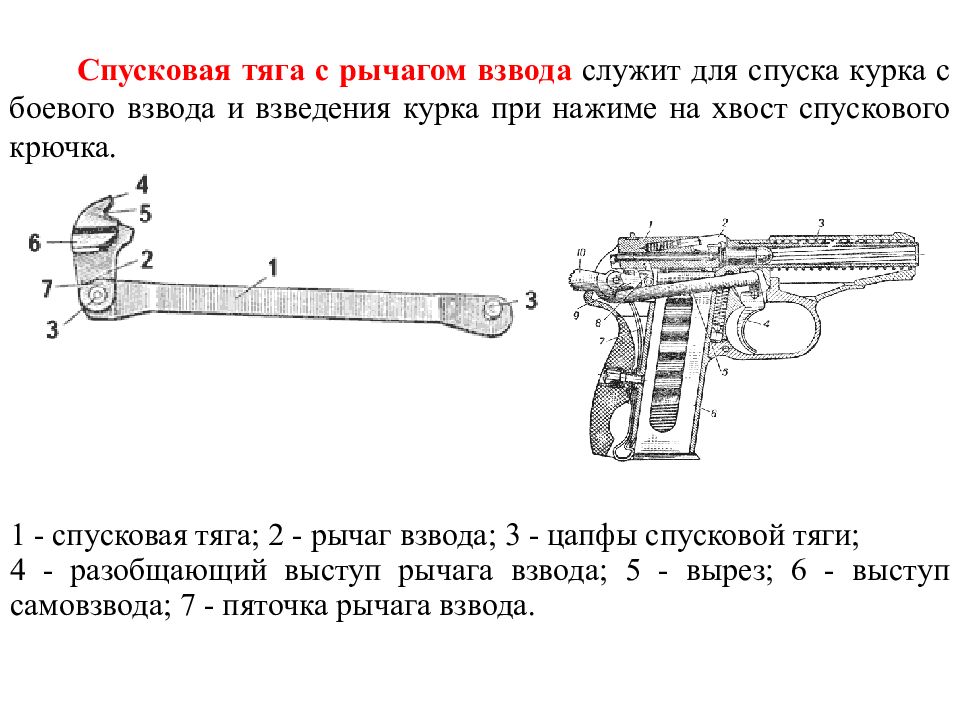

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. 1 - спусковая тяга; 2 - рычаг взвода; 3 - цапфы спусковой тяги; 4 - разобщающий выступ рычага взвода; 5 - вырез; 6 - выступ самовзвода; 7 - пяточка рычага взвода.
Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом. 1 - цапфа; 2 - отверстие; 3 - хвост

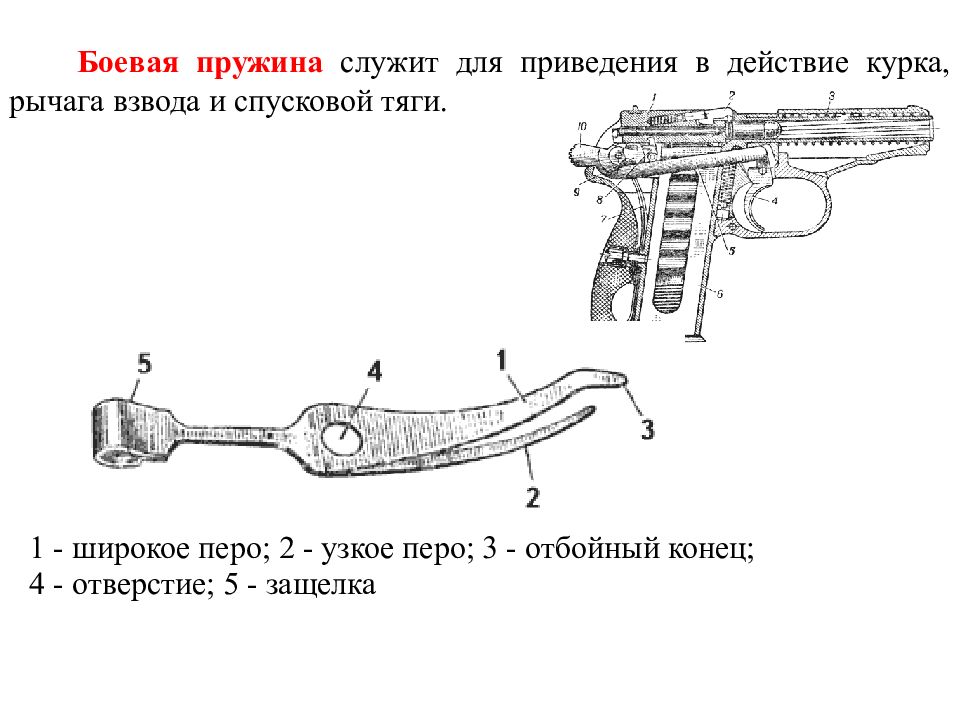

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги. 1 - широкое перо; 2 - узкое перо; 3 - отбойный конец; 4 - отверстие; 5 - защелка

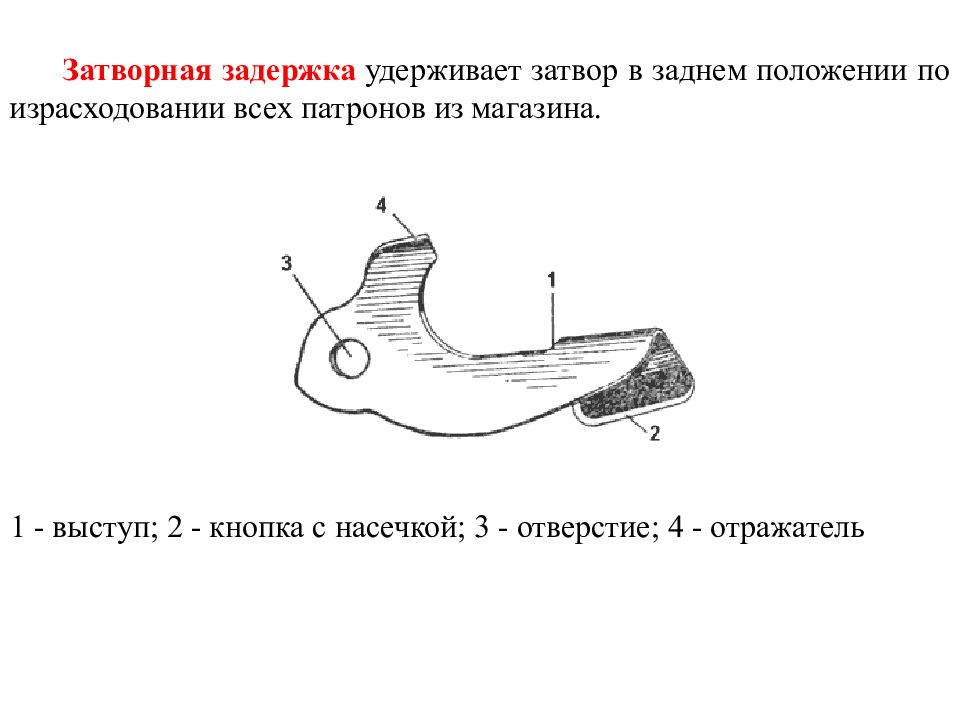

Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина. 1 - выступ; 2 - кнопка с насечкой; 3 - отверстие; 4 - отражатель

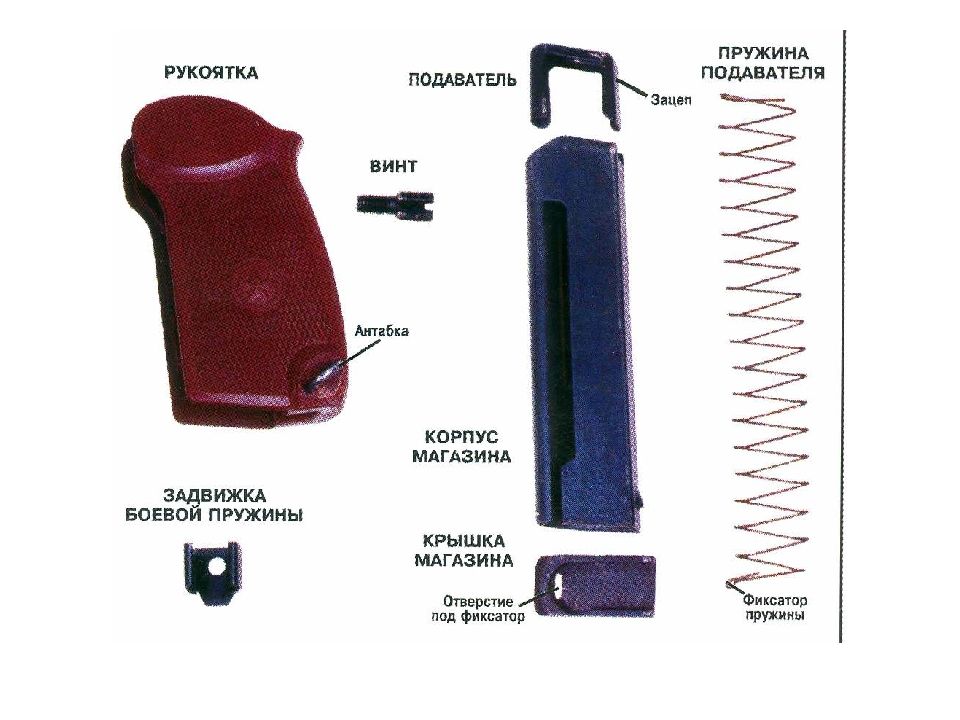

Магазин служит для помещения восьми патронов. 1 - корпус магазина; 2 - подаватель; 3 - пружина подавателя; 4 - крышка магазина

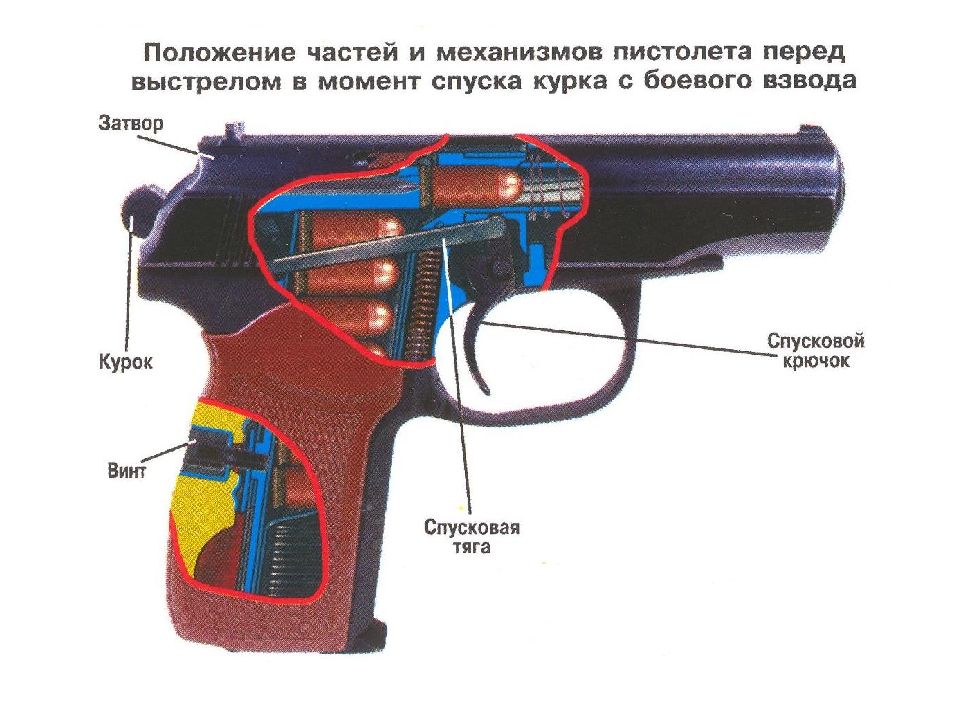

1 - затвор; 2 - выбрасыватель; 3 - возвратная пружина; 4 - спусковой крючок; 5 - спусковая тяга; 6 - магазин; 7 - боевая пружина; 8 - шептало с пружиной; 9 - рычаг взвода; 10 - курок Положение частей и механизмов пистолета перед выстрелом
1 - затвор; 2 - выбрасыватель; 3 - возвратная пружина; 4 - спусковой крючок; 5 - спусковая тяга; 6 - магазин; 7 - боевая пружина; 8 - шептало с пружиной; 9 - рычаг взвода; 10 - курок Положение частей и механизмов пистолета перед выстрелом самовзводом

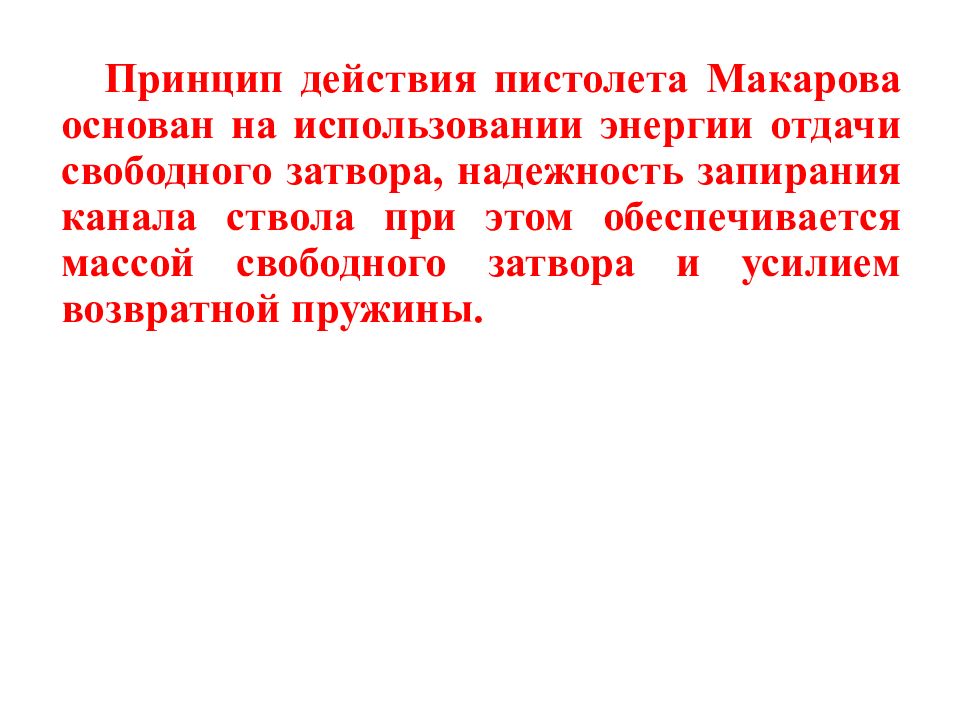

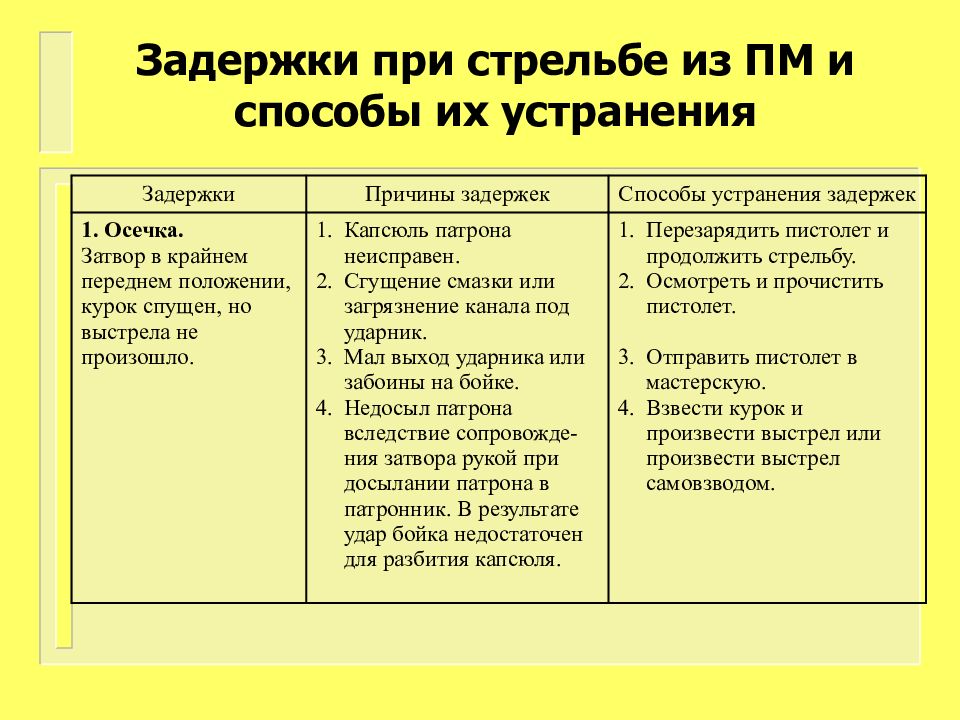

Принцип действия пистолета Макарова основан на использовании энергии отдачи свободного затвора, надежность запирания канала ствола при этом обеспечивается массой свободного затвора и усилием возвратной пружины.

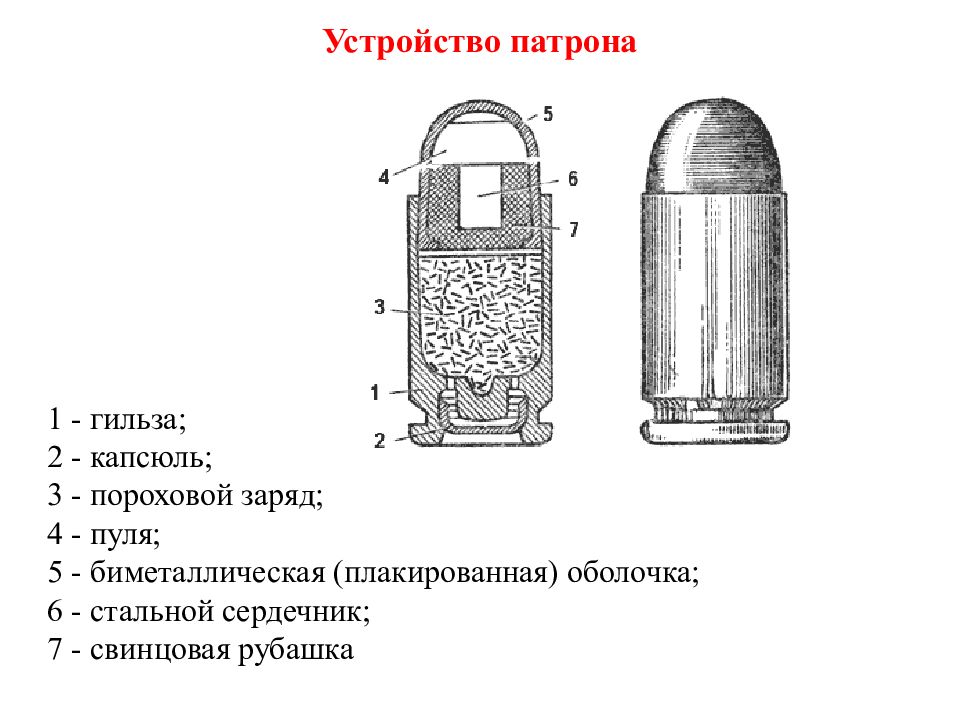

Устройство патрона 1 - гильза; 2 - капсюль; 3 - пороховой заряд; 4 - пуля; 5 - биметаллическая (плакированная) оболочка; 6 - стальной сердечник; 7 - свинцовая рубашка
