СТРУКТУРНАЯ СХЕМА АВТОНОМНОЙ СЭЭС С ОДНОЙ ОСНОВНОЙ И ОДНОЙ АВАРИЙНОЙ ЭЛЕКТРОСТАНЦИЯМИ СТРУКТУРНАЯ СХЕМА С ОТБОРОМ МОЩНОСТИ ОТ СЭУ СТРУКТУРНАЯ СХЕМА ЕДИНОЙ СЭЭС 1
2 2
3 3
4 4
5 5
а) независимая система возбуждения б) система с самовозбуждением 6 6
7 7
8
9 9
10 10
11
АГ - автомат генератора ; РРН - ручной регулятор напряжения генератора; БСАРН - блоки системы автоматического регулирования напряжения генератора; ПСД - переключатель серводвигателя; УГП -устройство гашения поля генератора; РП - реле перегрузок ; РОМ -реле обратной мощности ; КИП - контрольно-измерительные приборы ; ПАС - прибор для автоматической синхронизации; Q - электроизмерительный прибор для измерения сопротивления изоляции; АА - автомат для подключения аварийного щита к ГРЩ; АБ - автомат, подающий питание с берега; Р - аппарат для разъединения шин при раздельной работе генераторов; контрольно-измерительные приборы: V - вольтметр, Hz - частотомер, Фу – фазоуказатель ( указатель порядка чередования фаз ). 12 12

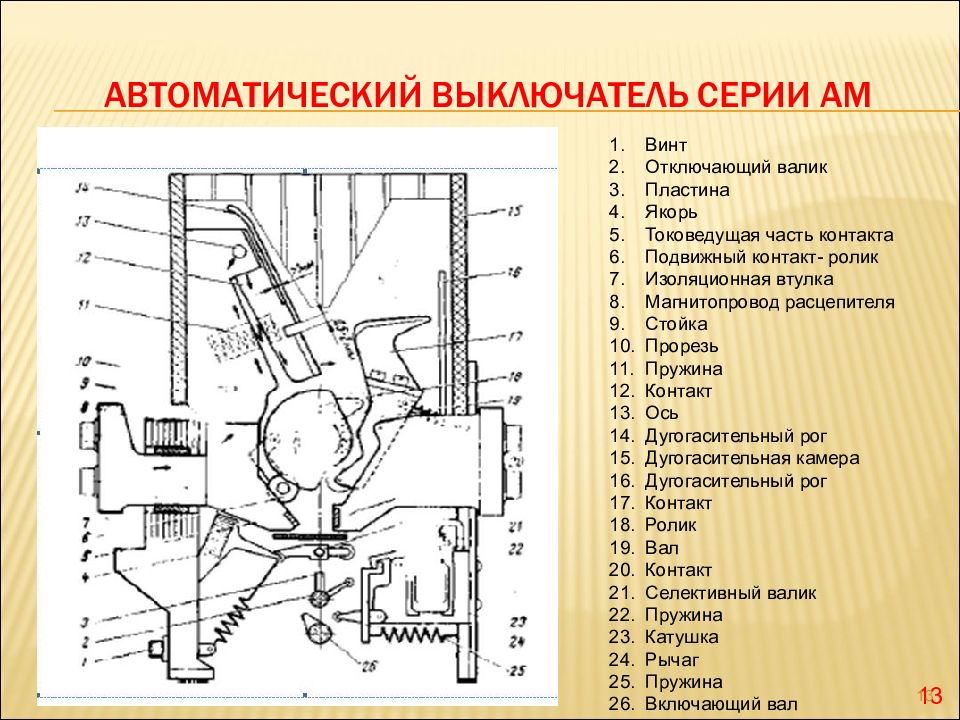

Винт Отключающий валик Пластина Якорь Токоведущая часть контакта Подвижный контакт- ролик Изоляционная втулка Магнитопровод расцепителя Стойка Прорезь Пружина Контакт Ось Дугогасительный рог Дугогасительная камера Дугогасительный рог Контакт Ролик Вал Контакт Селективный валик Пружина Катушка Рычаг Пружина Включающий вал 13 13
1, 4 – шины теплових элементов; 2 – биметаллические пластины; 3 – гибкий проводник; 5 – контактодержатель; 6 – подвижный контакт; 7 – неподвижный контакт; 8 – медные шины; 9 – пластмассовое основание; 10, 26 – выводы; 11 – дугогасительная камера; 12 - стальне пластины; 13 – медное основание главных подвижных контактов; 14 – крышка; 15 – рукоятка включения; 16 – механизм свободного расцепления; 17 – рычаг; 18 – максимальный расцепитель; 19 – собачка; 20 – удерживающая рейка; 21 – регулировочные винты; 22 – якорь расцепителя; 23 – возвратная пружина; 24 – токовая катушка; 25 – сердечник расцепителя 14 14
15 15
16 16
17
G- генератор; QF- автоматический воздушный выключатель; SA1- переключатель сопротивления уставки; UZ1, UZ2- блоки выпрямления; HL- лампа сигнализации; KV- исполнительное реле; SA2- переключатель контроля исправности блока 18

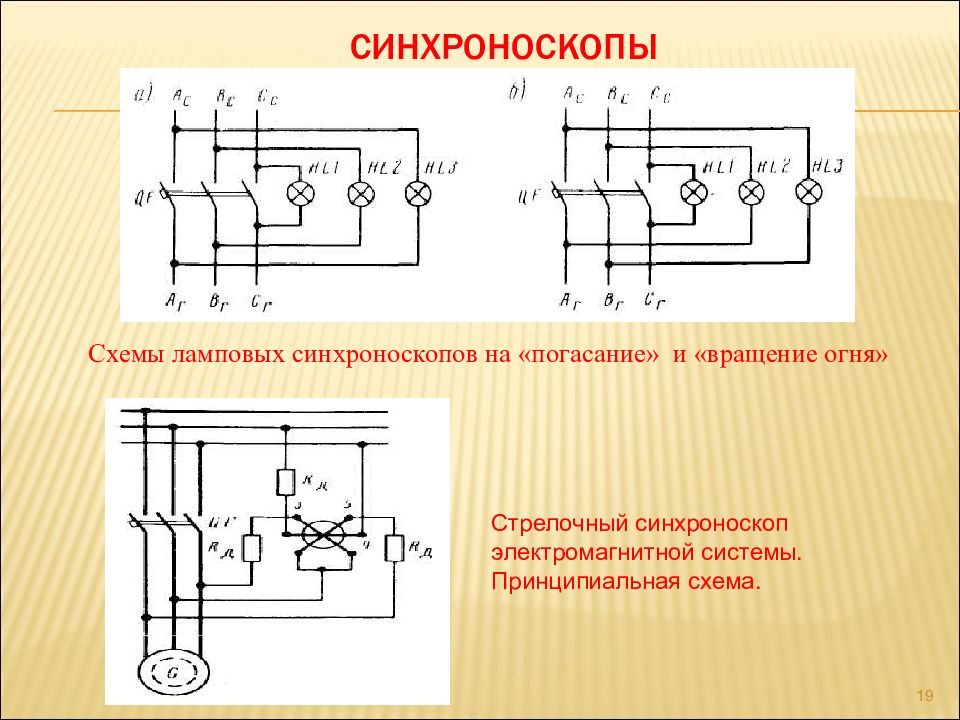

Схемы ламповых синхроноскопов на «погасание» и «вращение огня» Стрелочный синхроноскоп электромагнитной системы. Принципиальная схема. 19
C писок принятых сокращений: QF -автоматический выключатель TV -измерительный трансформатор напряжений ТА–измерительный трансформатор тока БСГ–блок синхронизации генератора БИАТ–блок измерения активного тока БКИ-2–блок контроля изоляции БКПГ–блок контроля параметров генератора БКЗГ–блок контроля загрузки генератора БРНГ–блок распределения нагрузки между генераторами ББП–блок блокировки пуска мощных приемников СВАРН–система возбуждения и автоматического регулирования напряжения генератора ДАУ– система дистанционного автоматического управления ПД ПД–первичный двигатель М–сервопривод G –генератор ЗОФН–защита от обрыва фазы и исчезновения напряжения НА – звуковая сигнализация HL –световая сигнализация Подсистема ИЖОРА-М 20
УУ- узел уставки с 2-полюсным переключателем уставок SA 1, 2 SB 1- SB 4- 2-полюсные кнопки для контроля исправности блока; UV - формирователь сигналов; DD 1.1 – DD 1.4- компараторы, сравнивающие сигналы входов; логические элементы: DD 2.1, DD 2.2(И – НЕ), DD 3.1, DD 3.4 (НЕ), DD 4.1, DD 4.2(ИЛИ – НЕ); АG –узел питания; Биат -, блок измерения активного тока 21 21
22
23
График частоты вращения ротора в функции от момента n = f(M). Точка 1 соответствует идеальному холостому ходу двигателя, когда n = n0. Точка 2 соответствует номинальному режиму работы двигателя, ее координаты Мн и nн. Точка 3 соответствует критическому моменту Мкр и критической частоте вращения nкр. Точка 4 соответствует пусковому моменту двигателя Мпуск. 24

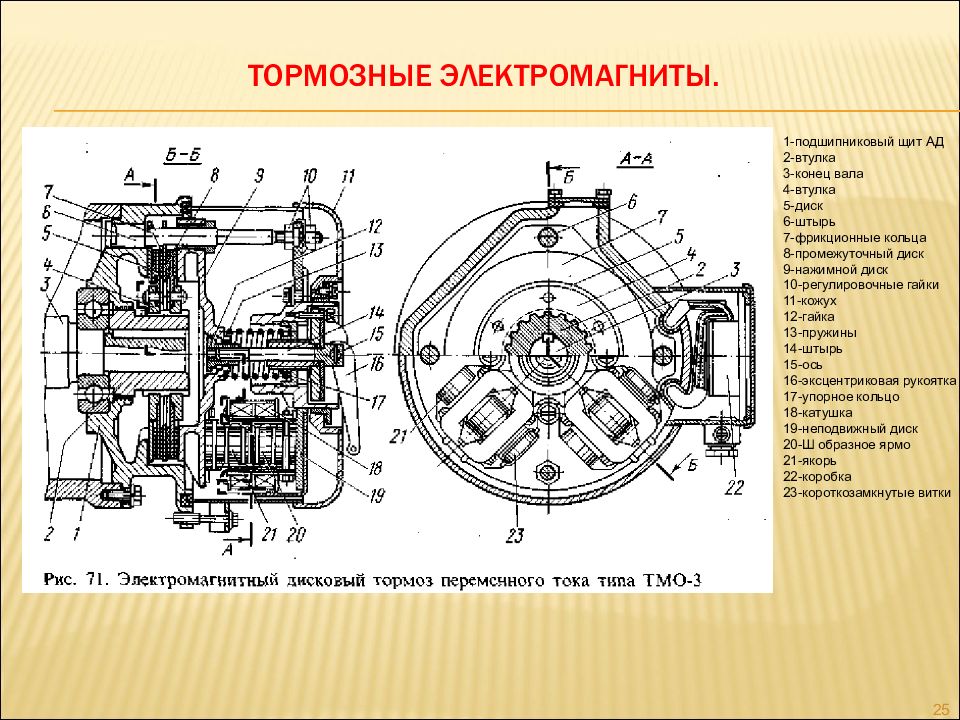

1- подшипниковый щит АД 2-втулка 3-конец вала 4-втулка 5-диск 6-штырь 7-фрикционные кольца 8-промежуточный диск 9-нажимной диск 10-регулировочные гайки 11-кожух 12-гайка 13-пружины 14-штырь 15-ось 16-эксцентриковая рукоятка 17-упорное кольцо 18-катушка 19-неподвижный диск 20-Ш образное ярмо 21-якорь 22-коробка 23-короткозамкнутые витки 25
Принципиальная схема транзисторного реле времени контакт S1 транзистор VТ катушка реле К контакт реле К1.1 выходного реле К конденсатор С диод VD напряжения питания Е к. сопротивления R 1 и R 2 26
27
28
М2 -двигатель постоянного тока с независимым возбуждением, (исполнительный двигатель). G – якорь генератора M1- Первичный двигатель LG- Обмотки возбуждения генератора LM2- Обмотки возбуждения двигателя Система генератор-двигатель без ПКО и система Система генератор-двигатель с ПКО 29
Рис. Пуск трехфазного асинхронного двигателя с фазным ротором: а — графики зависимости вращающего момента двигателя с фазным ротором от скольжения при различных активных сопротивлениях резисторов в цепи ротора, б — схема включения резисторов и замыкающих контактов ускорения в цепь ротора. Рис.а - двигатель с обмоткой ротора в виде двойной «беличьей клетки» Рис.б с глубоким пазом.
Принципиальная схема реле перегрузки 31

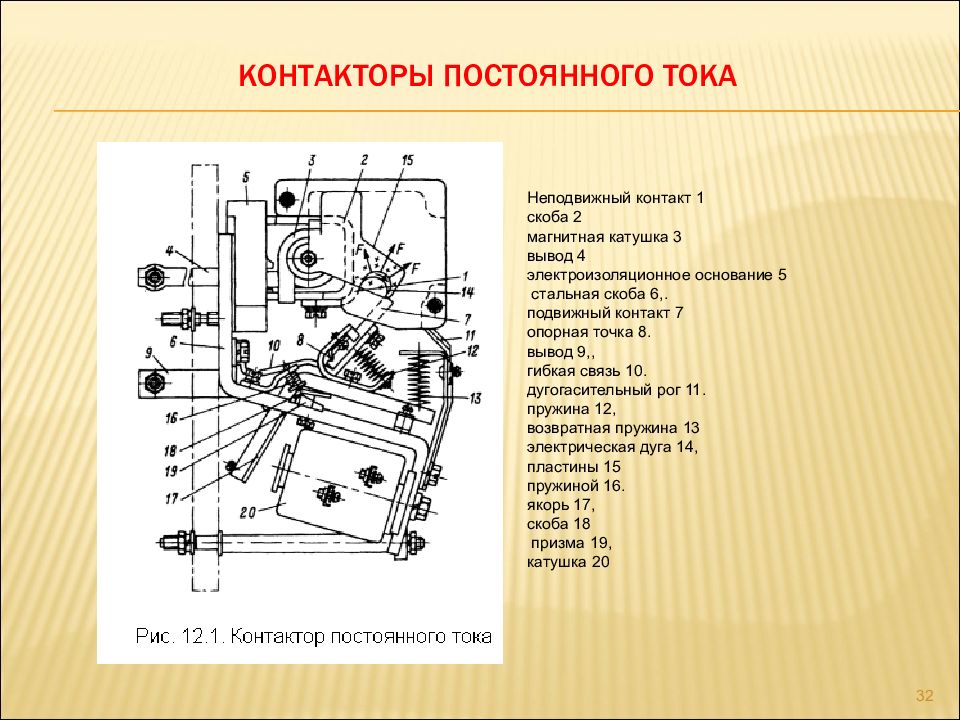

Неподвижный контакт 1 скоба 2 магнитная катушка 3 вывод 4 электроизоляционное основание 5 стальная скоба 6,. подвижный контакт 7 опорная точка 8. вывод 9,, гибкая связь 10. дугогасительный рог 11. пружина 12, возвратная пружина 13 электрическая дуга 14, пластины 15 пружиной 16. якорь 17, скоба 18 призма 19, катушка 20 32
Торможение двигателя постоянного тока
Торможение двигателя переменного тока

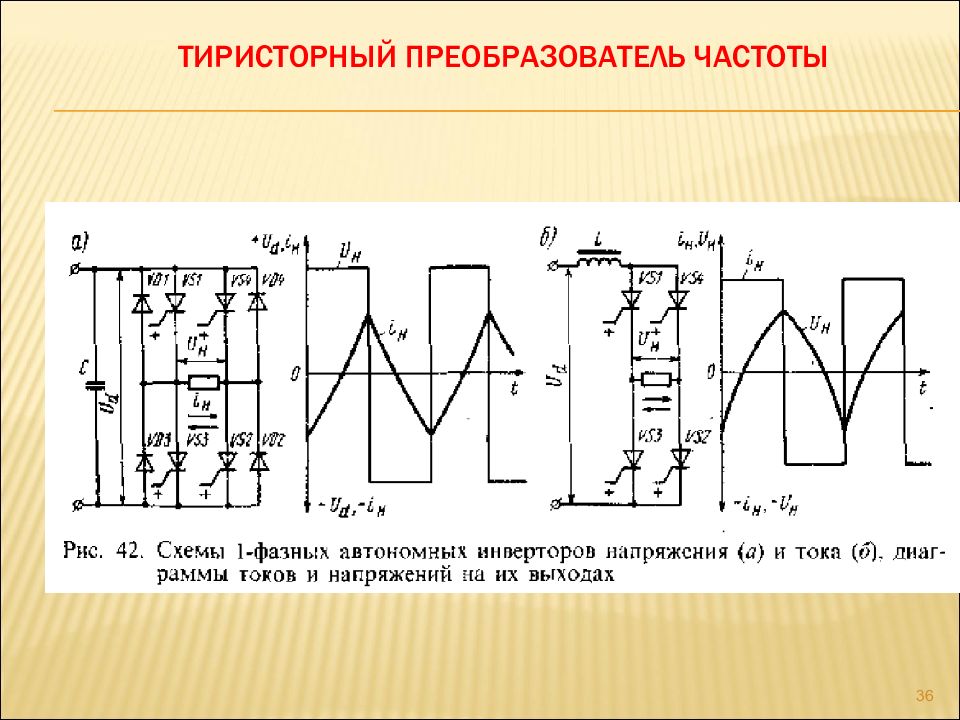

35 Тиристорный преобразователь частоты
36 Тиристорный преобразователь частоты
