СТРУКТУРНАЯ СХЕМА АВТОНОМНОЙ СЭЭС С ОДНОЙ ОСНОВНОЙ И ОДНОЙ АВАРИЙНОЙ ЭЛЕКТРОСТАНЦИЯМИ СТРУКТУРНАЯ СХЕМА С ОТБОРОМ МОЩНОСТИ ОТ СЭУ СТРУКТУРНАЯ СХЕМА ЕДИНОЙ СЭЭС 1

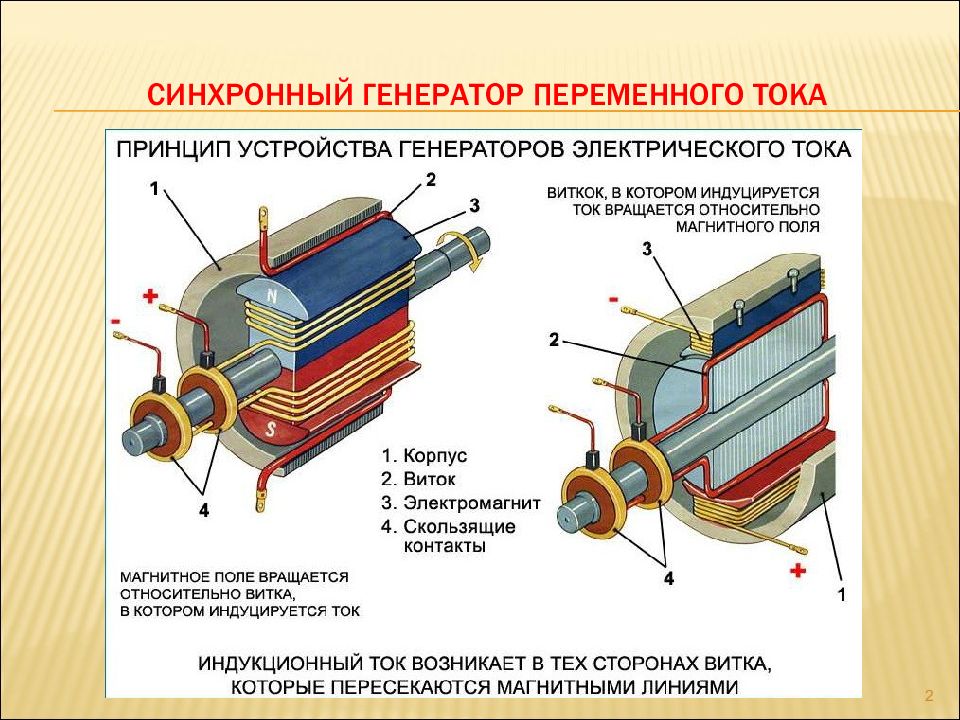

2

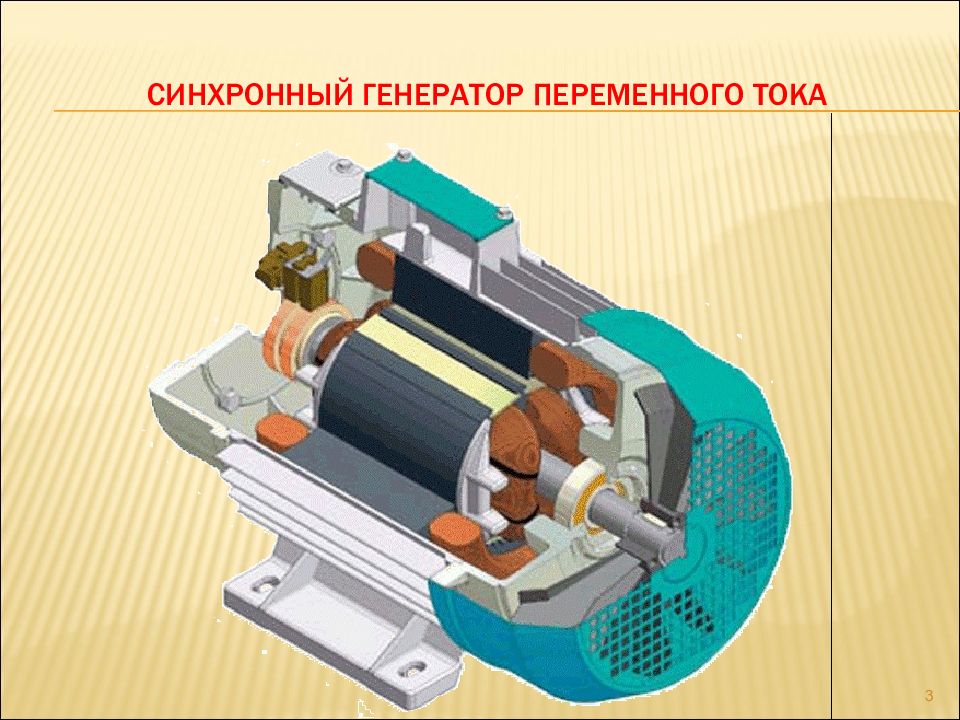

3
а) независимая система возбуждения б) система с самовозбуждением 4

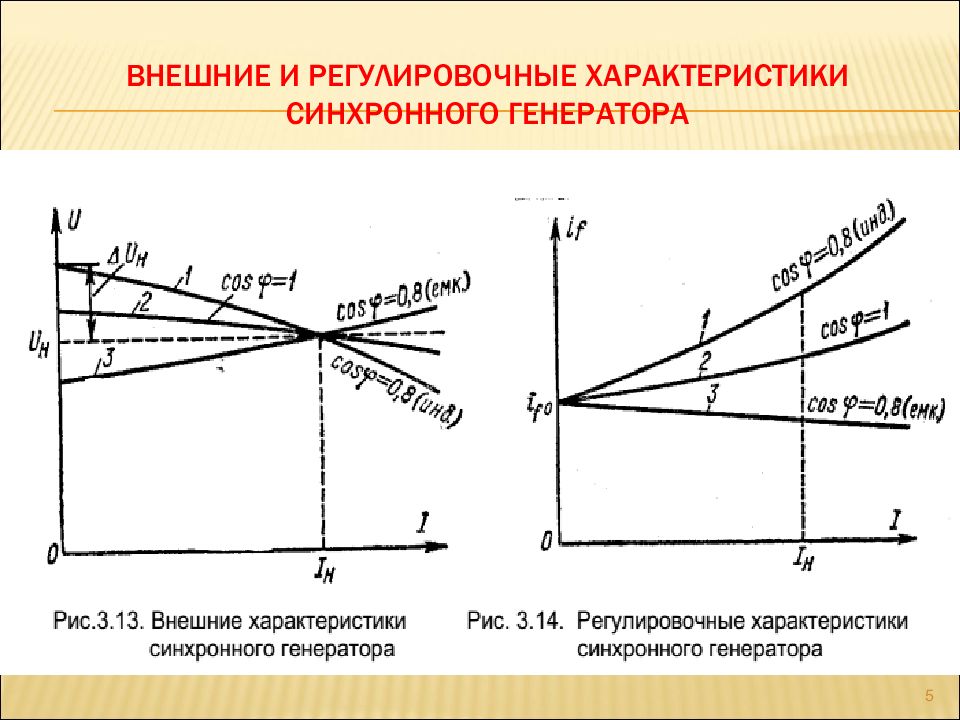

5

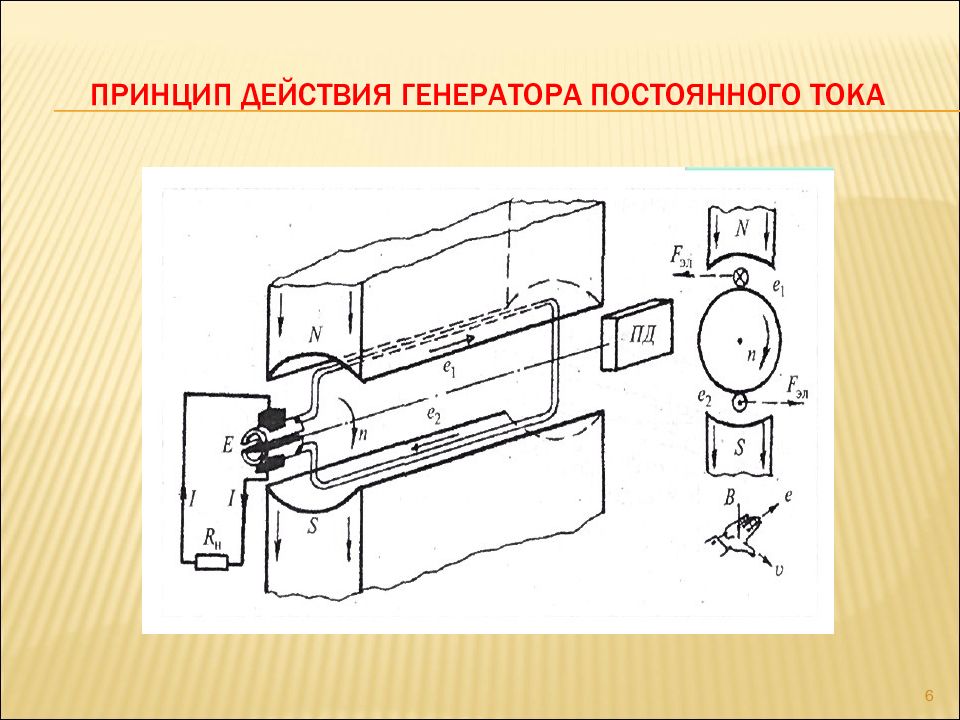

6

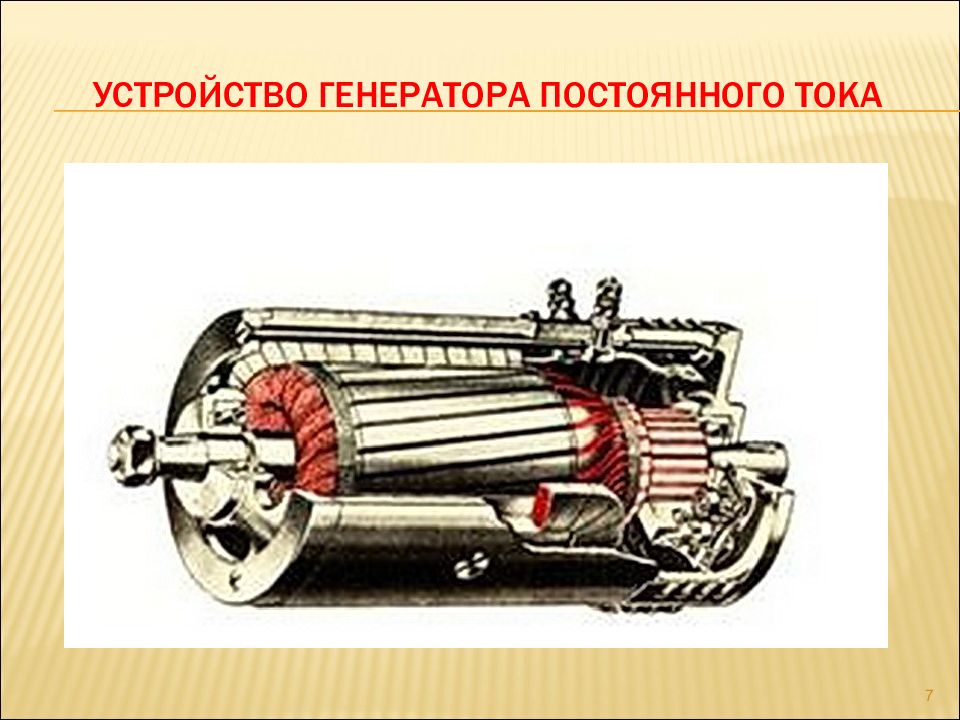

7
8
9

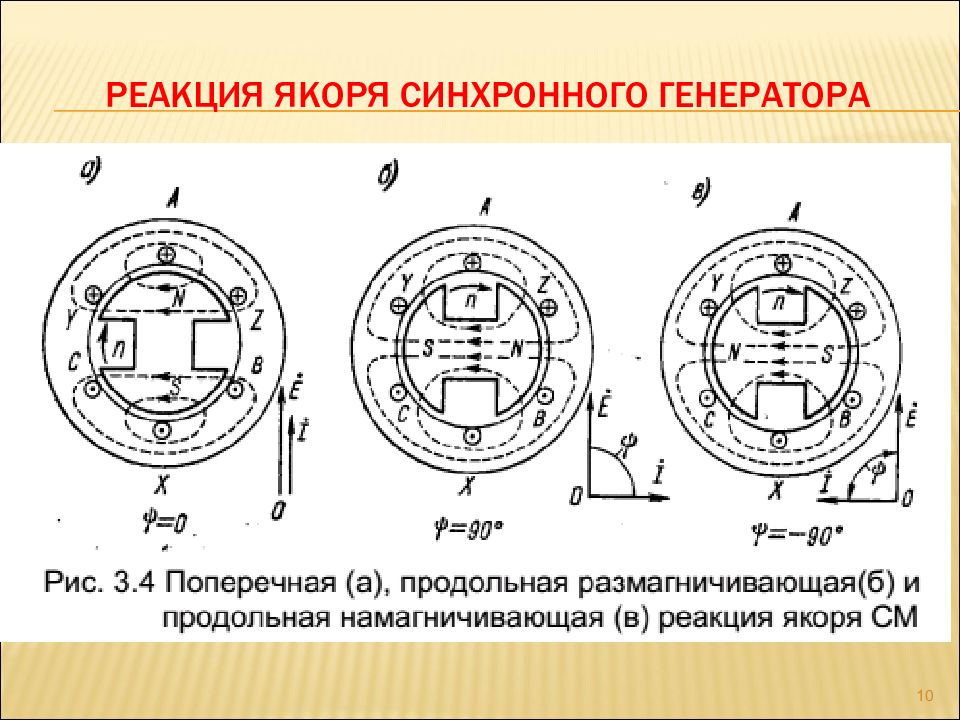

10

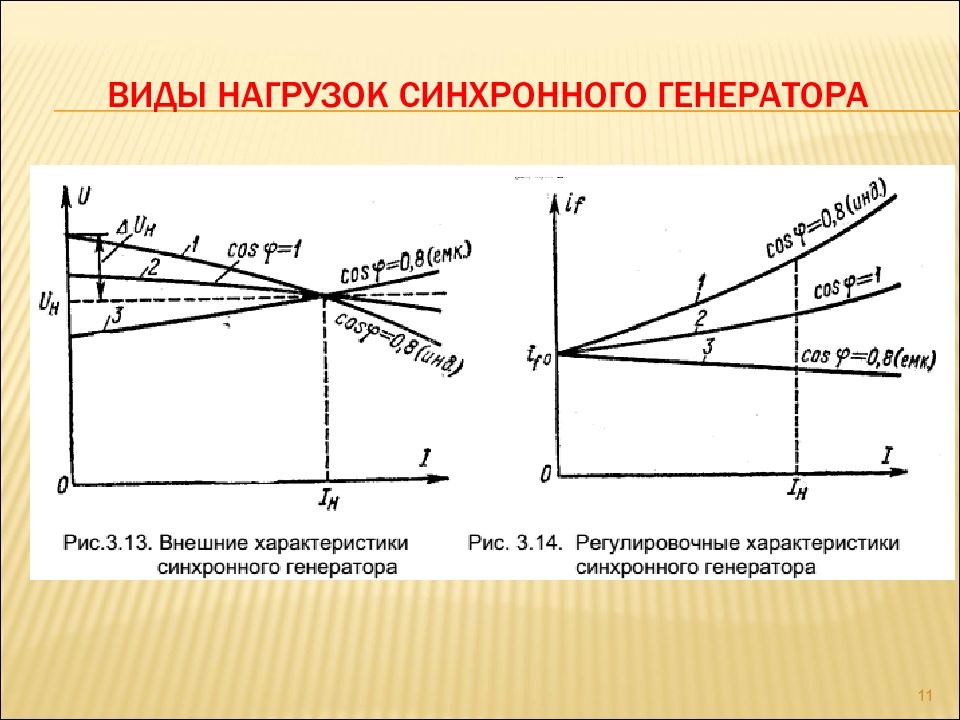

11

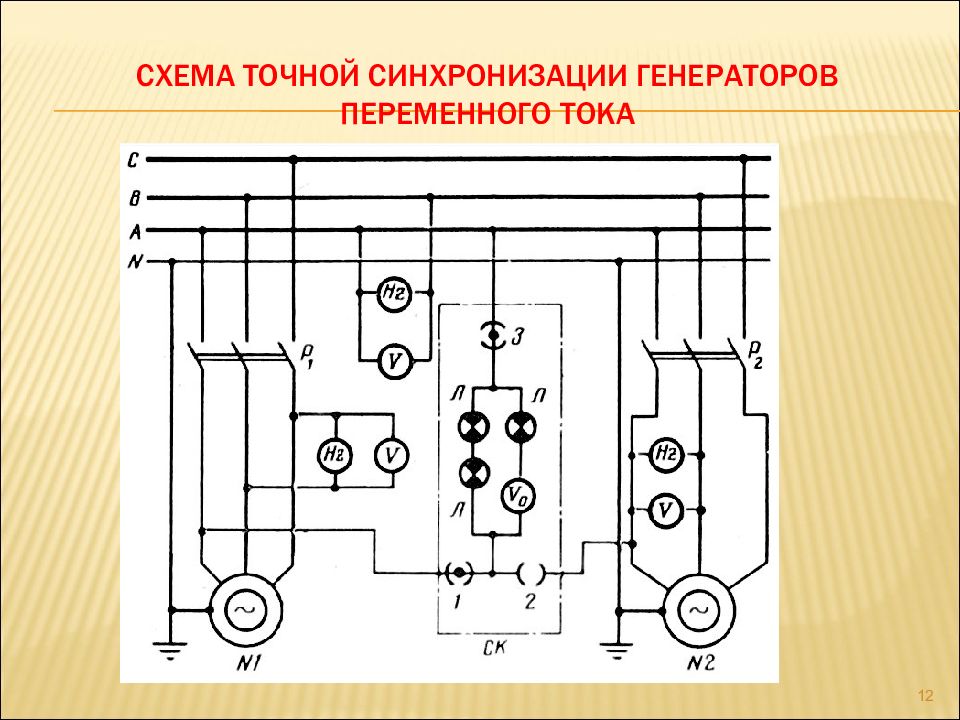

12

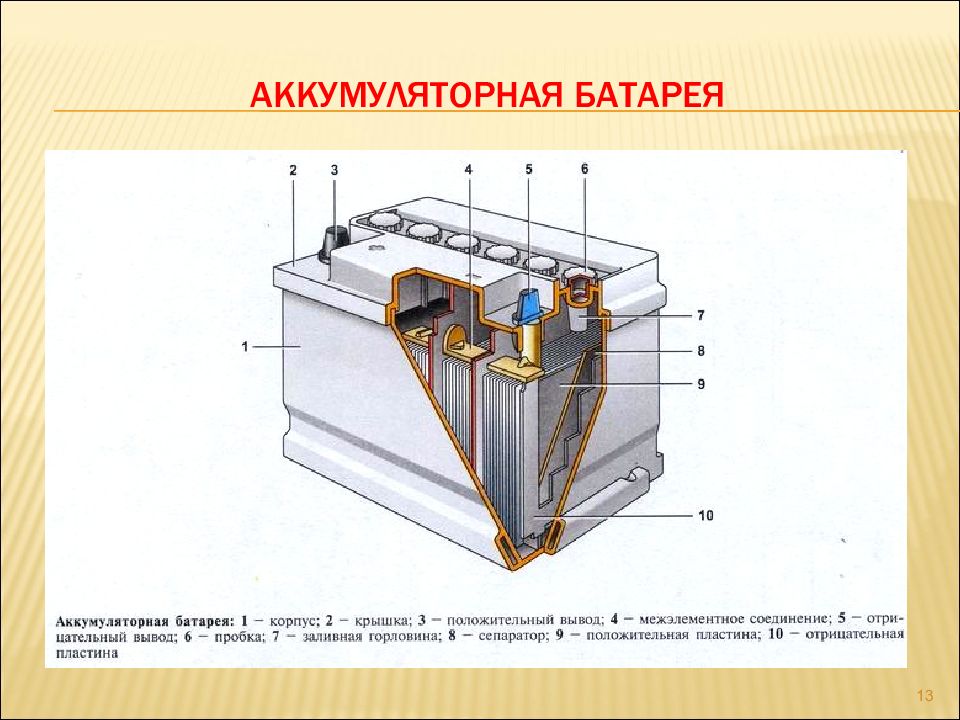

13
14

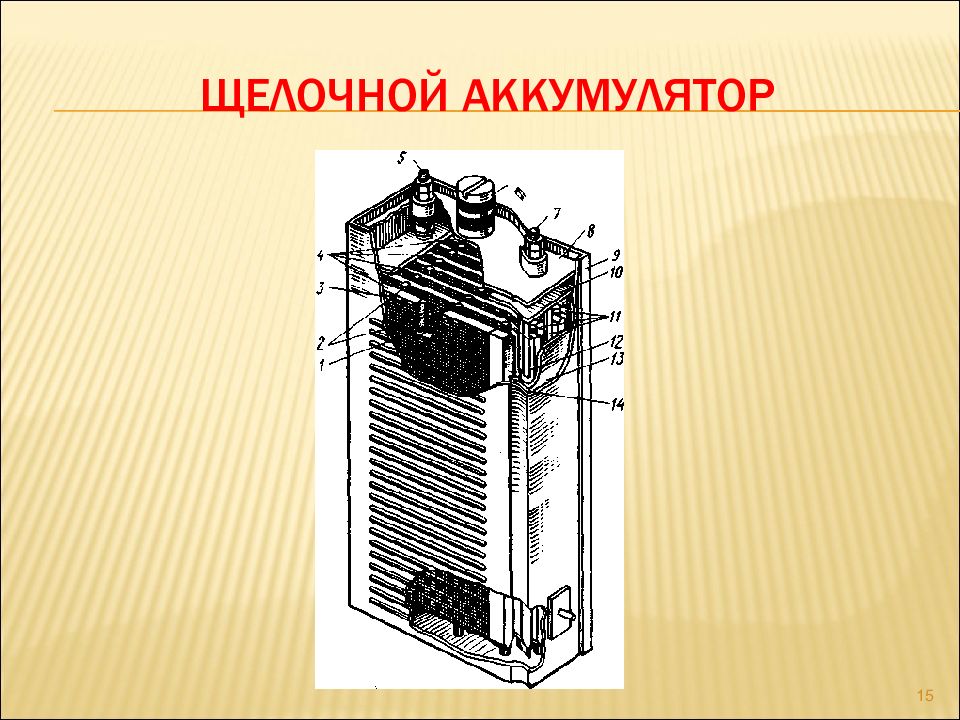

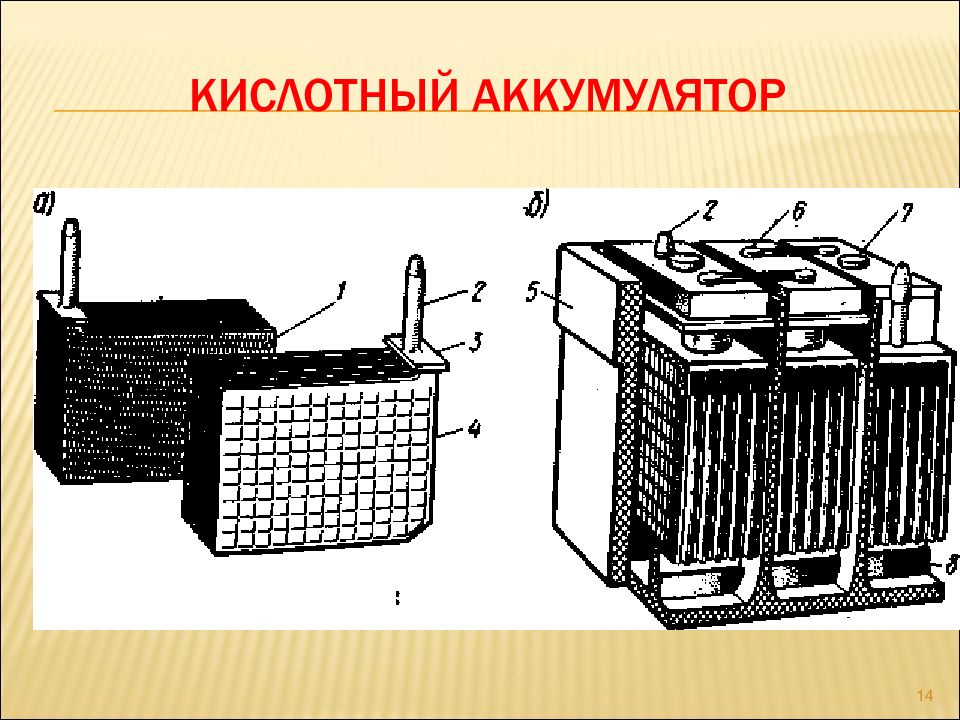

15

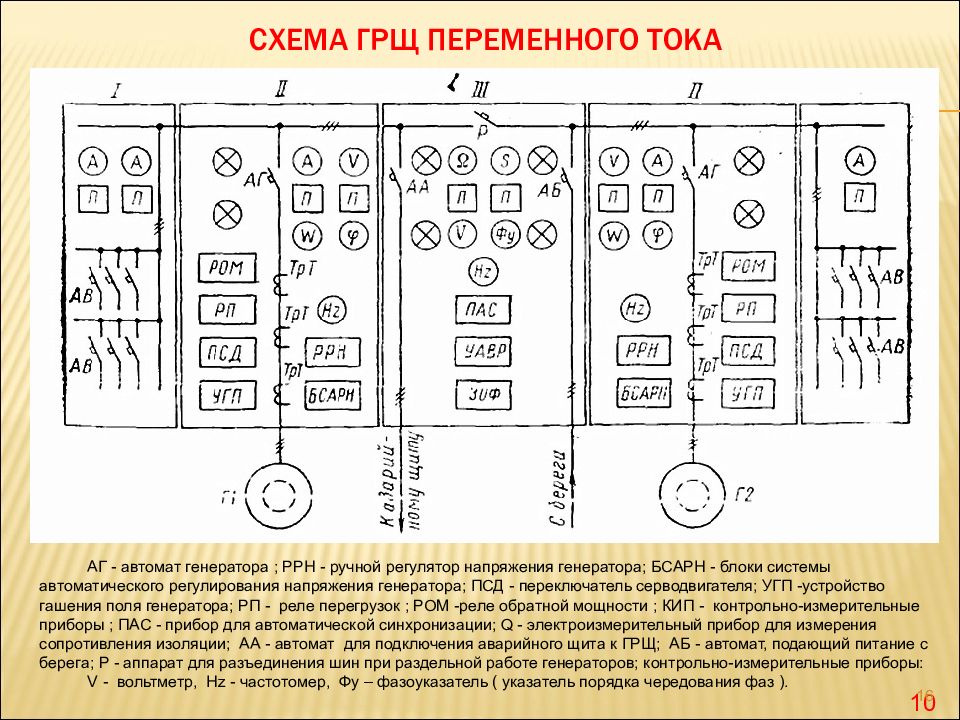

АГ - автомат генератора ; РРН - ручной регулятор напряжения генератора; БСАРН - блоки системы автоматического регулирования напряжения генератора; ПСД - переключатель серводвигателя; УГП -устройство гашения поля генератора; РП - реле перегрузок ; РОМ -реле обратной мощности ; КИП - контрольно-измерительные приборы ; ПАС - прибор для автоматической синхронизации; Q - электроизмерительный прибор для измерения сопротивления изоляции; АА - автомат для подключения аварийного щита к ГРЩ; АБ - автомат, подающий питание с берега; Р - аппарат для разъединения шин при раздельной работе генераторов; контрольно-измерительные приборы: V - вольтметр, Hz - частотомер, Фу – фазоуказатель ( указатель порядка чередования фаз ). 10 16

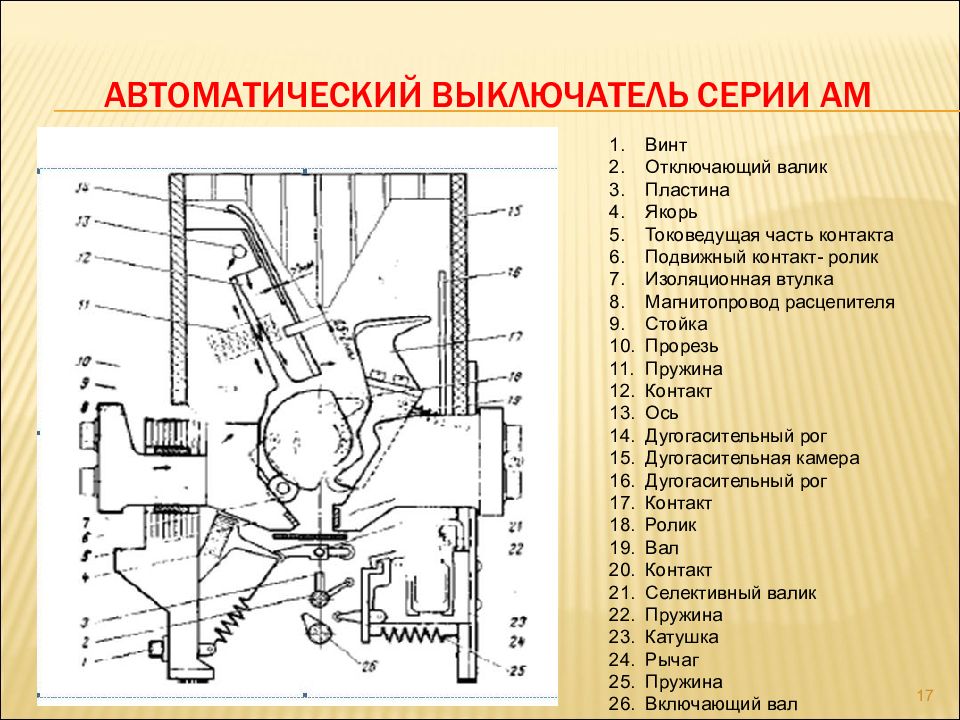

Винт Отключающий валик Пластина Якорь Токоведущая часть контакта Подвижный контакт- ролик Изоляционная втулка Магнитопровод расцепителя Стойка Прорезь Пружина Контакт Ось Дугогасительный рог Дугогасительная камера Дугогасительный рог Контакт Ролик Вал Контакт Селективный валик Пружина Катушка Рычаг Пружина Включающий вал 17
18

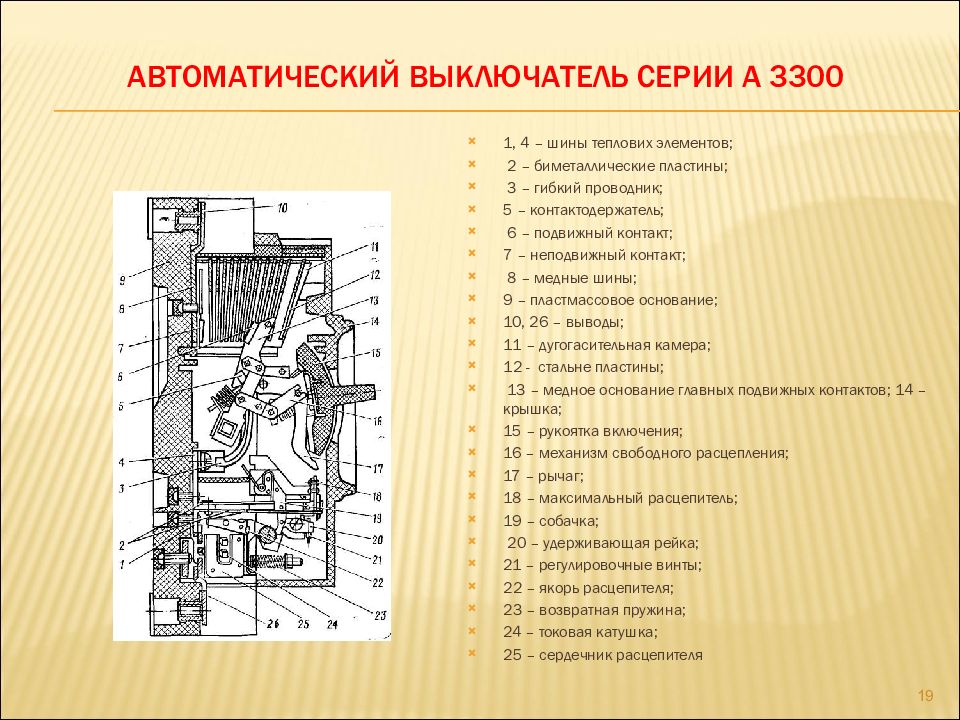

1, 4 – шины теплових элементов; 2 – биметаллические пластины; 3 – гибкий проводник; 5 – контактодержатель; 6 – подвижный контакт; 7 – неподвижный контакт; 8 – медные шины; 9 – пластмассовое основание; 10, 26 – выводы; 11 – дугогасительная камера; 12 - стальне пластины; 13 – медное основание главных подвижных контактов; 14 – крышка; 15 – рукоятка включения; 16 – механизм свободного расцепления; 17 – рычаг; 18 – максимальный расцепитель; 19 – собачка; 20 – удерживающая рейка; 21 – регулировочные винты; 22 – якорь расцепителя; 23 – возвратная пружина; 24 – токовая катушка; 25 – сердечник расцепителя 19

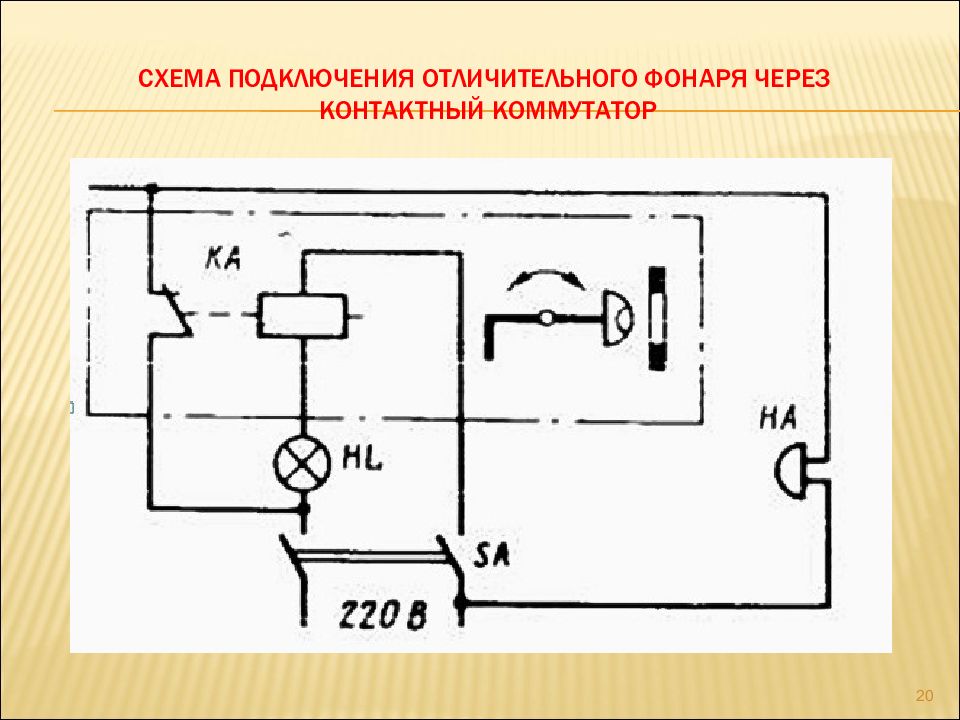

20
1-коллектор 2-щетки 3- сердечник якоря 4- сердечник полюса 5- катушка возбуждения 6- станина 7,12- подшипниковые щиты 8- вентилятор 9 – обмотка якоря 10- вал 11 – лапы 21

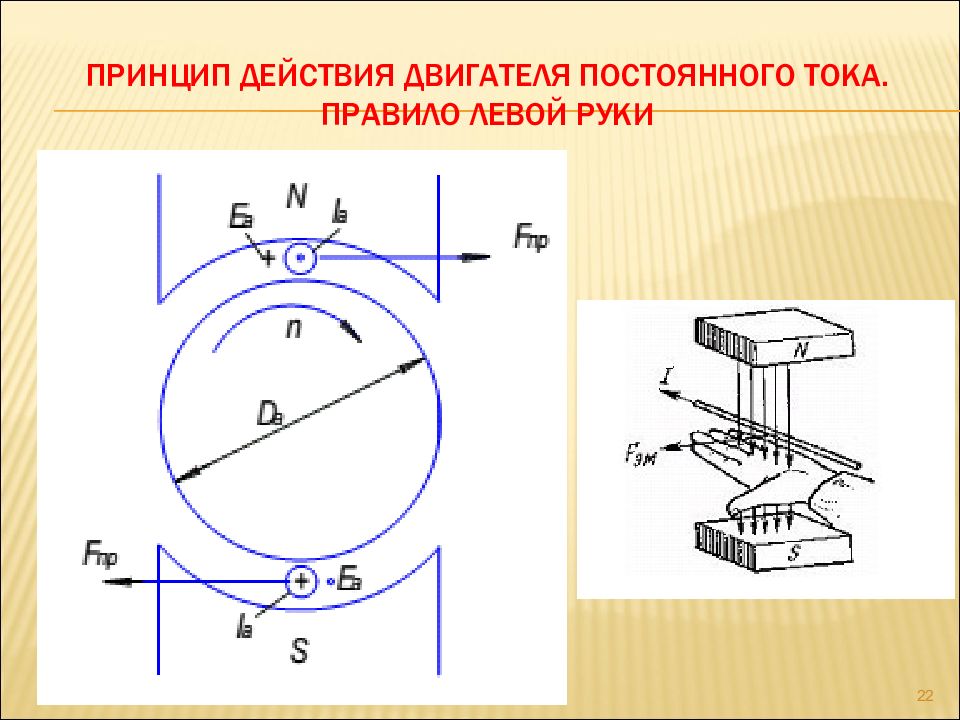

22
ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА. СХЕМЫ ВОЗБУЖДЕНИЯ. 1 – подшипник; 2 – задний подшипниковый щит; 3 – траверса щеткодержателей; 4 – коллектор; 5 – палец щеткодержателей; 6 – щетки; 7 – коробка выводов; 8 – обмотка якоря; 9 – обмотка возбуждения; 10 болты крепления полюсов; 11 – сердечник полюса; 12 – воздухонаправляющий щиток; 13 – вентилятор; 14 – корпус; 15 передний подшипниковый щит; 16 0 вал; 17 – жалюзи для выхода воздуха; 18 – жалюзи для входа воздуха. 5 23
Пуск АД с короткозамкнутым ротором 24

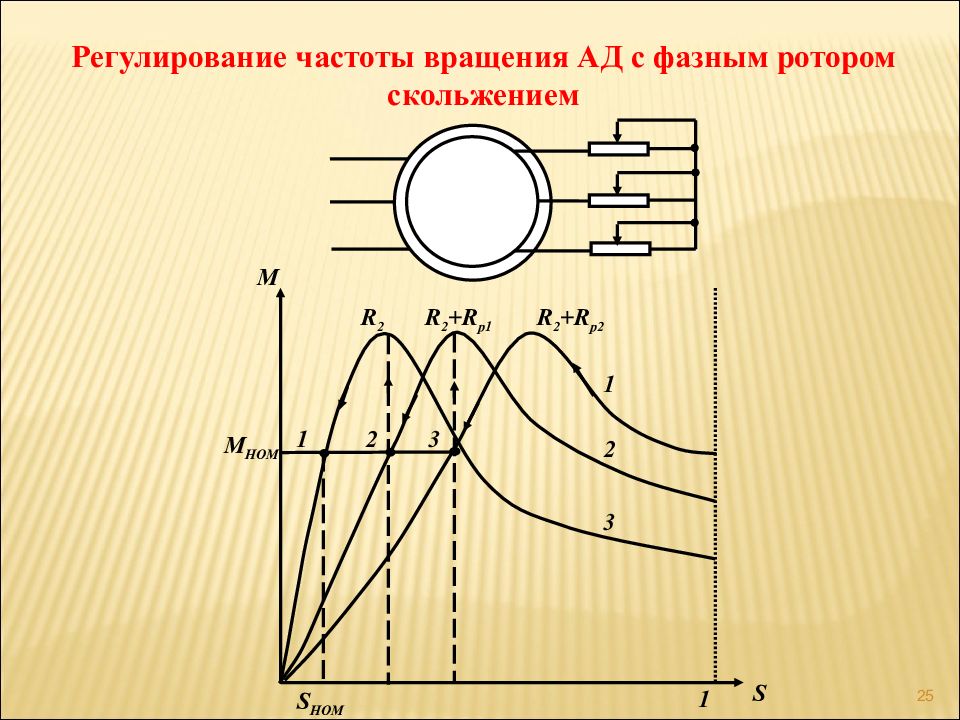

1 3 2 1 1 2 3 S S НОМ М М НОМ R 2 R 2 +R p1 R 2 +R p2 Регулирование частоты вращения АД с фазным ротором скольжением 25

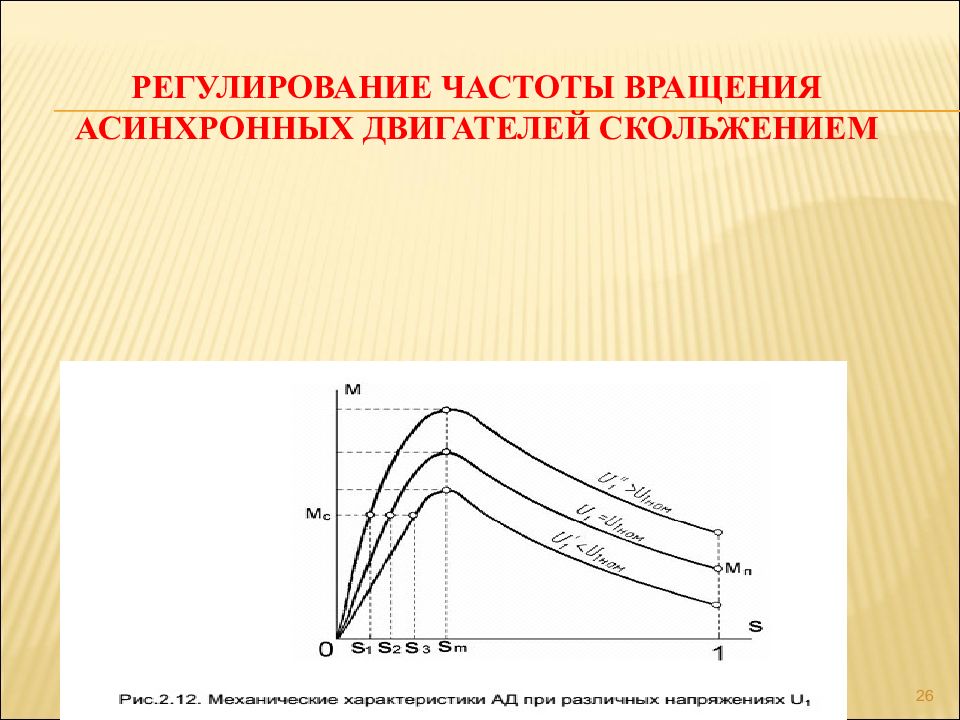

26
27
28

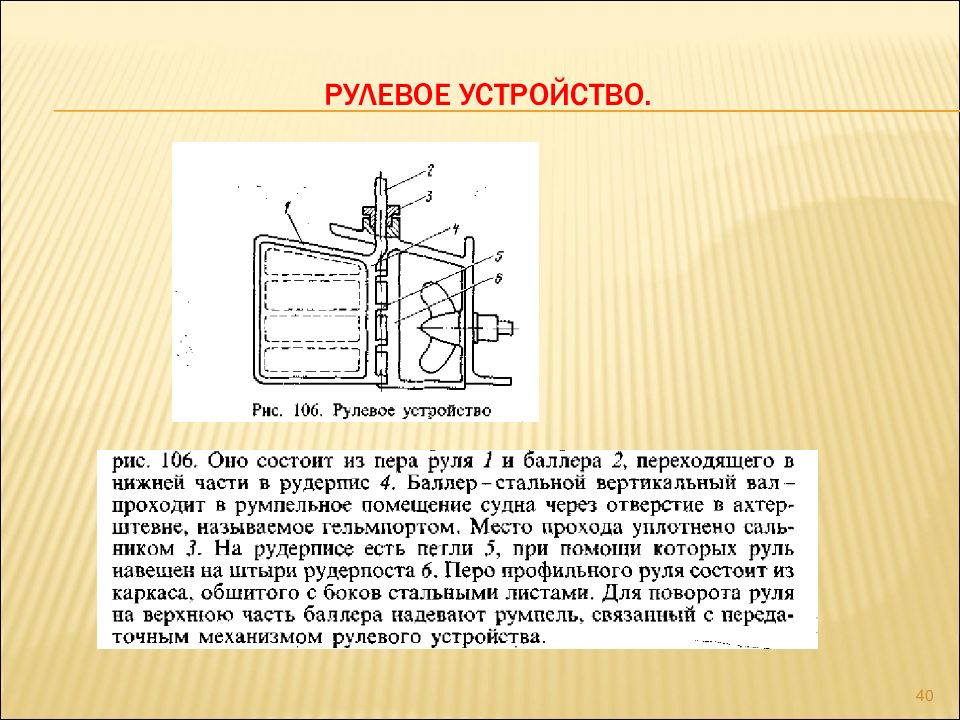

1-перо руля 2-баллер 3-сальник 4-рудерпис 5-петли 6-рудерпост 29

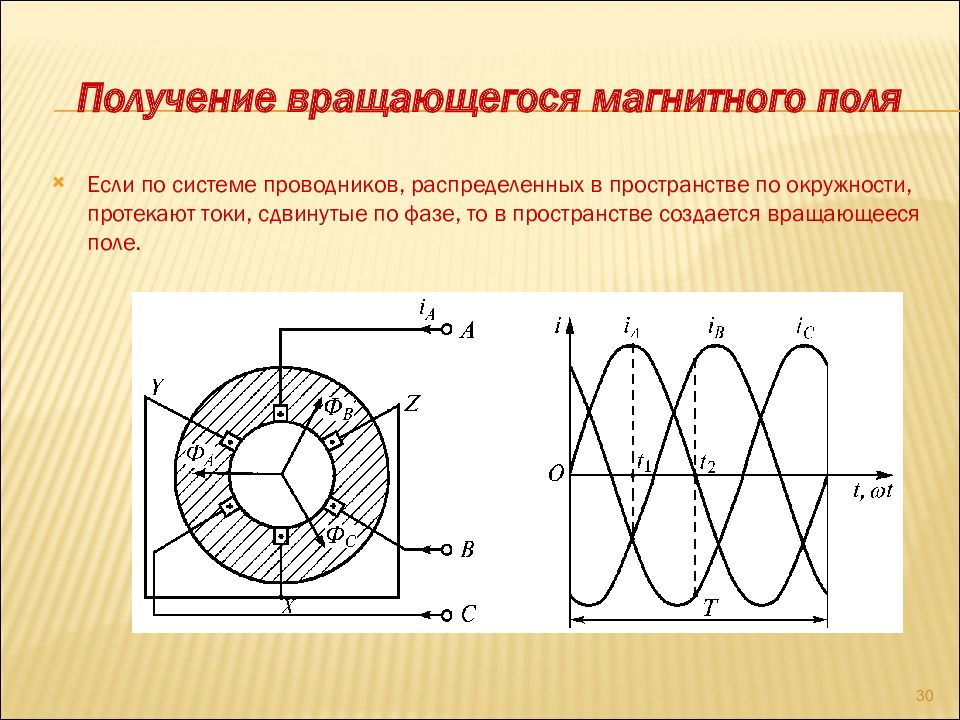

Если по системе проводников, распределенных в пространстве по окружности, протекают токи, сдвинутые по фазе, то в пространстве создается вращающееся поле. 30
1-крышка подшипника; 2- щиты двигателя; 3-подшипник; 4-упорное кольцо; 5- крыльчатка; 6-ротор; 7- обмотка статора; 8- клемная коробка. 31
32

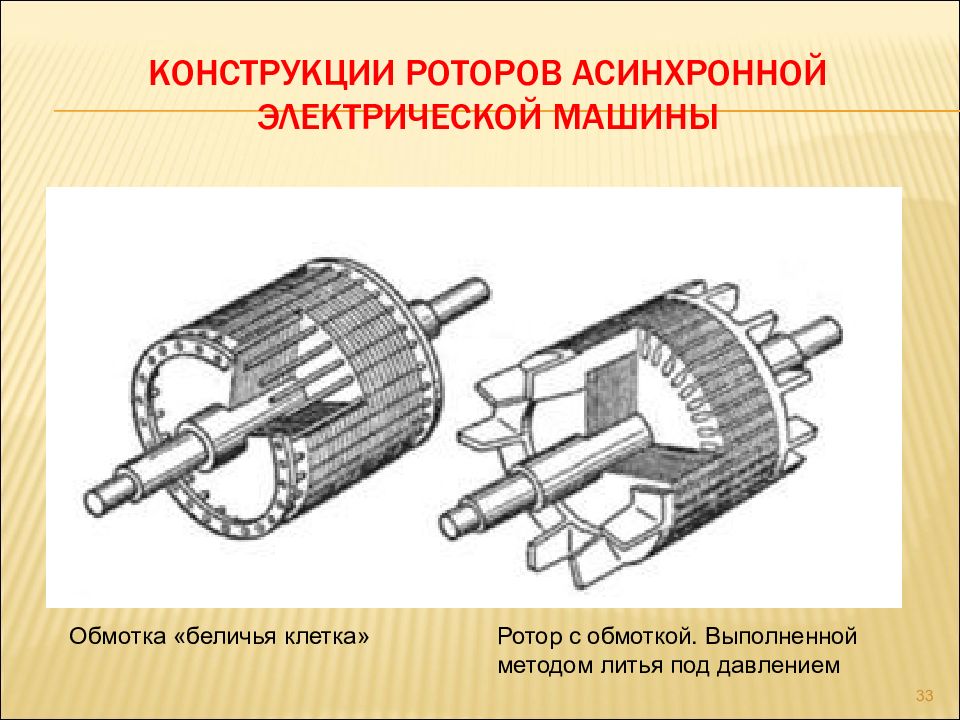

Обмотка «беличья клетка» Ротор с обмоткой. Выполненной методом литья под давлением 33

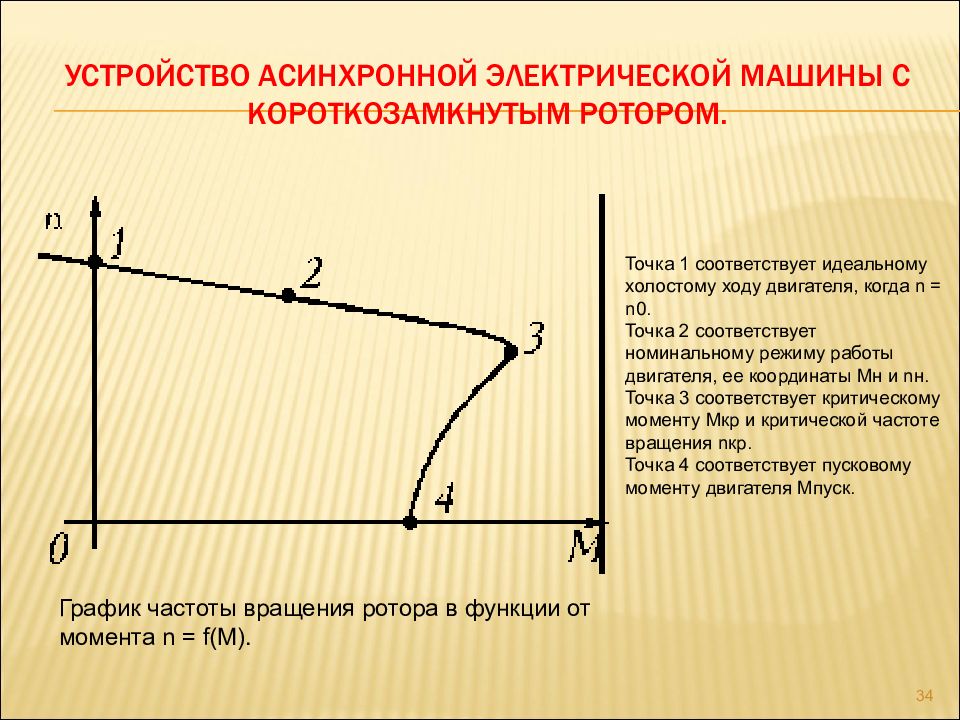

График частоты вращения ротора в функции от момента n = f(M). Точка 1 соответствует идеальному холостому ходу двигателя, когда n = n0. Точка 2 соответствует номинальному режиму работы двигателя, ее координаты Мн и nн. Точка 3 соответствует критическому моменту Мкр и критической частоте вращения nкр. Точка 4 соответствует пусковому моменту двигателя Мпуск. 34

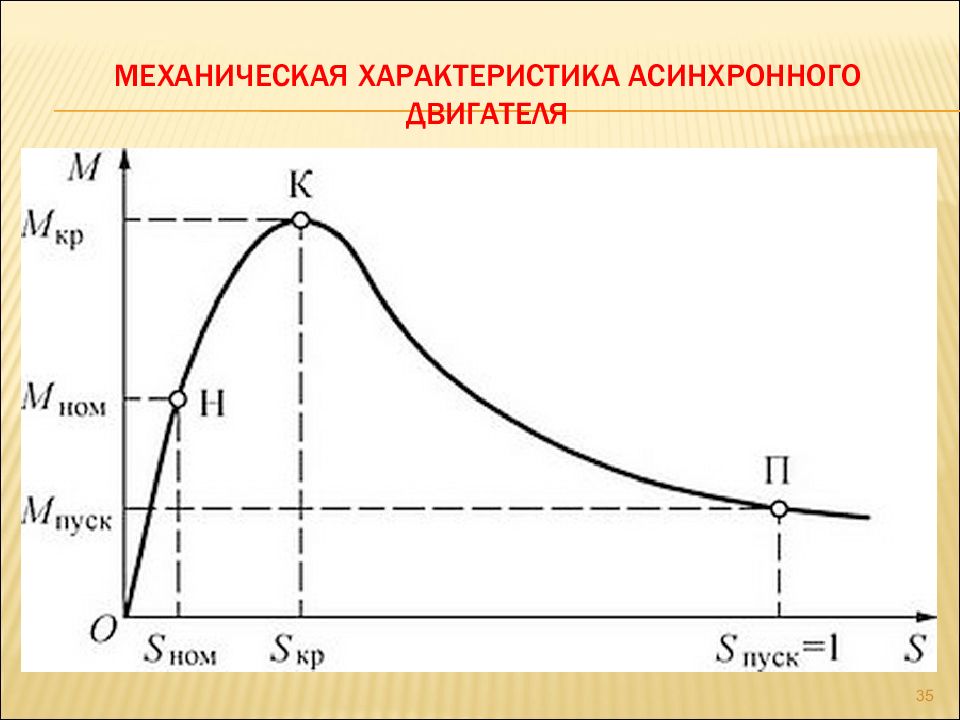

35

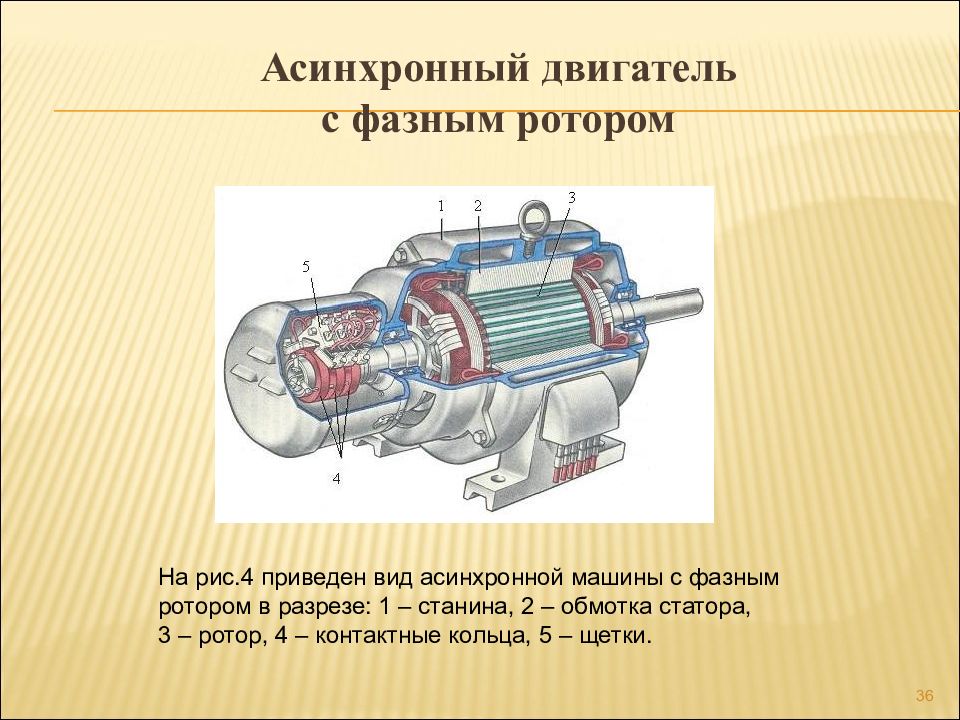

36 На рис.4 приведен вид асинхронной машины с фазным ротором в разрезе: 1 – станина, 2 – обмотка статора, 3 – ротор, 4 – контактные кольца, 5 – щетки. Асинхронный двигатель с фазным ротором
На рис. 2.6 приведен вид асинхронной машины с короткозамкнутым ротором в разрезе: 1 – станина, 2 – сердечник статора, 3 – обмотка статора, 4 – сердечник ротора с короткозамкнутой обмоткой, 5 – вал. 37

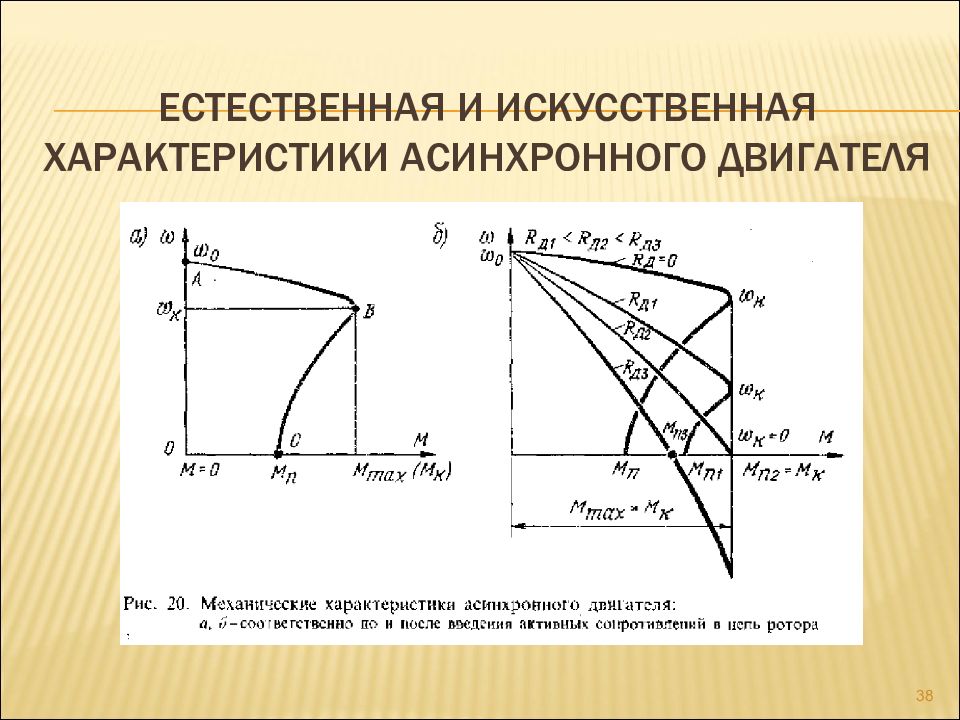

38
39
40

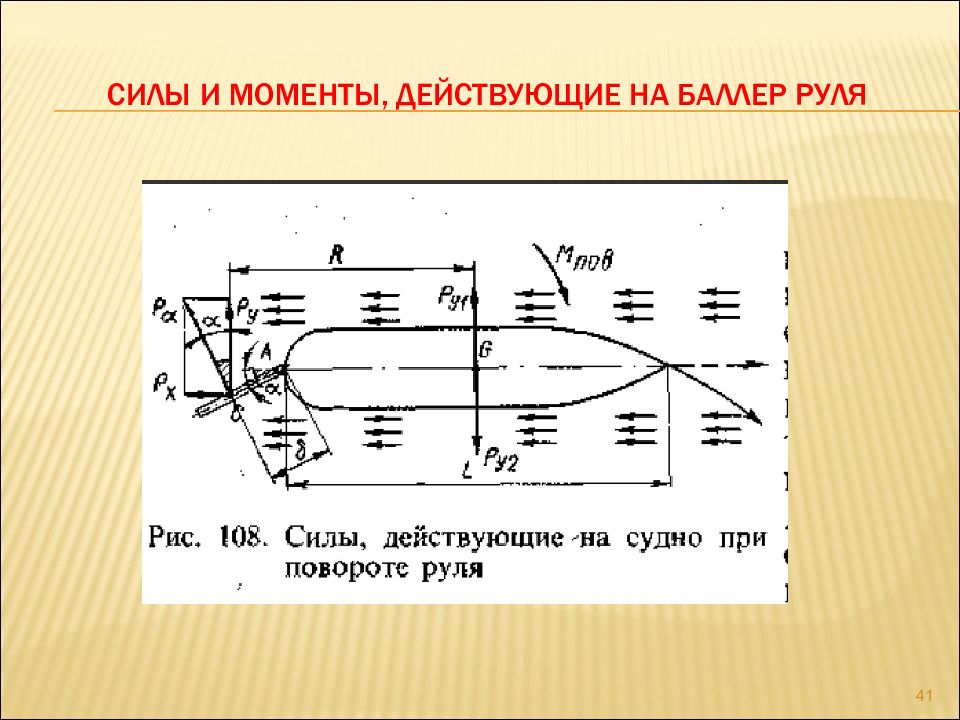

41
11 1-электродвмгатель 2-предохранительная фрикционная муфта 3-грузовой вал 4-кулачковое устройство 5-цепной барабан 6-ручной привод 7-Тормозные колеса 8-лента 9-турачки 10-зубчатые колеса 11-червячный редуктор 12-промежуточный вал 13-шестерни 14-главный вал 42

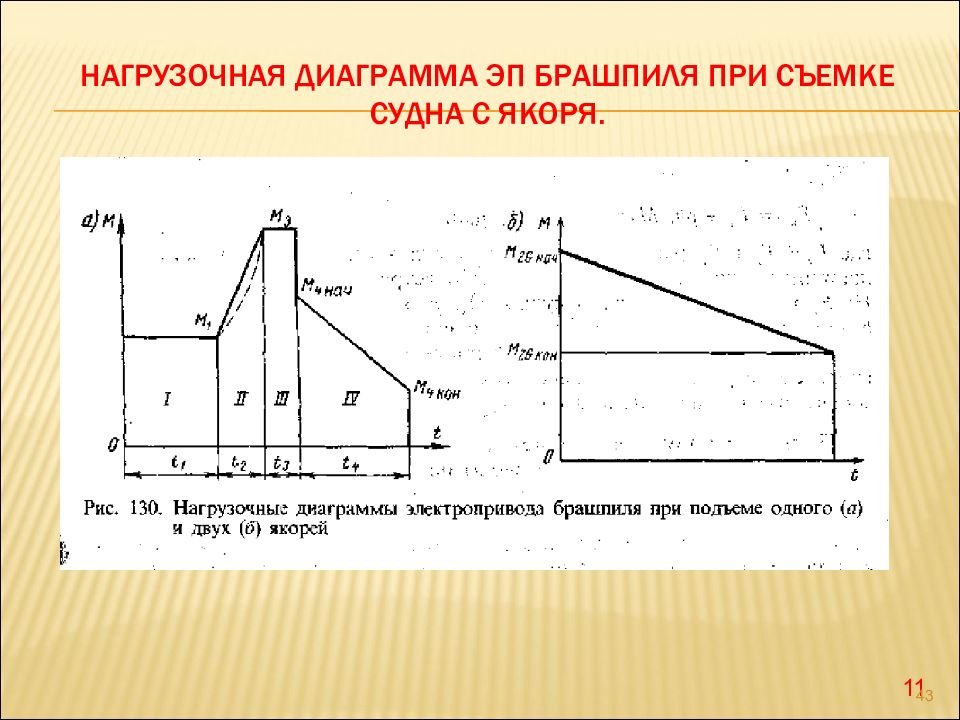

11 43

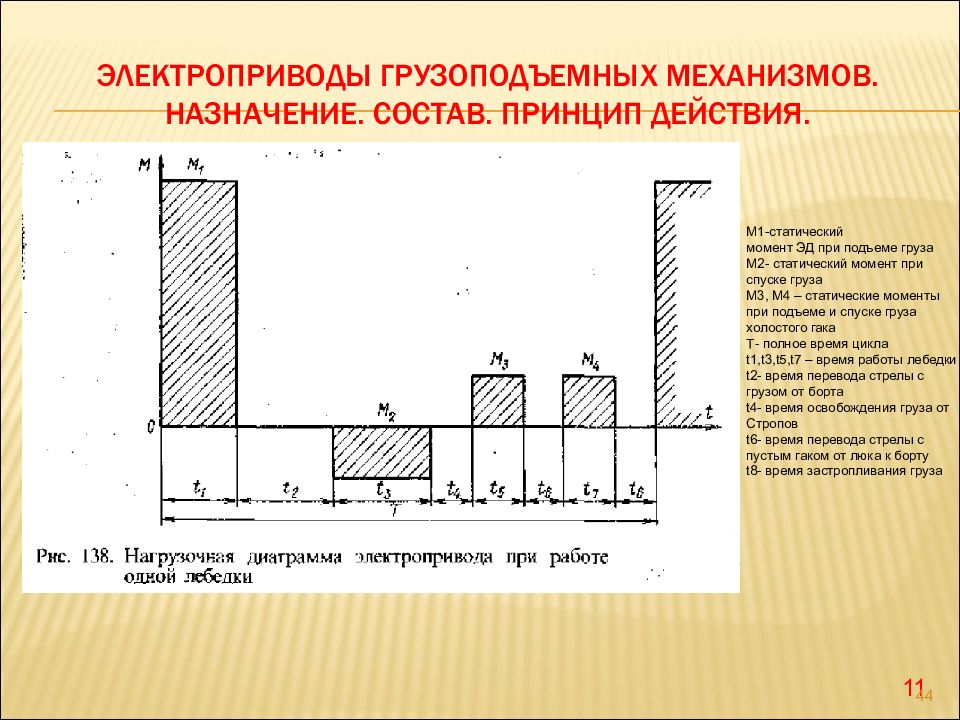

11 М1-статический момент ЭД при подъеме груза М2- статический момент при спуске груза М3, М4 – статические моменты при подъеме и спуске груза холостого гака Т- полное время цикла t1,t 3,t 5,t 7 – время работы лебедки t2- время перевода стрелы с грузом от борта t4- время освобождения груза от Стропов t6- время перевода стрелы с пустым гаком от люка к борту t8- время застропливания груза 44
45 Рис. 1. Устройство лифта: I — помещение лифтовой лебедки; II, III, IV палубы третья, вторая и первая; 1 — противовес; 2 — кабина; 3 — ловитель;4 — шахта; 5 — лебедка; 6 — трос; 7 — двери шахты; 8 — переключатели Кабина лифта (рис. 1) перемещается по направляющим в вертикальной шахте. Подъем и спуск осуществляются электроприводной лебедкой. Трос прикреплен к ловителю, установленному на крышке кабины, и переброшен через барабан лебедки и направляющий блок. Ко второму концу троса прикреплен противовес, также перемещающийся по направляющим. Он уравновешивает массу кабины со средним грузом. Лифт можно отправить с любой палубы вверх или вниз. Кабина останавливается так, чтобы ее двери оказались против дверей шахты на соответствующей палубе. Уровни пола кабины и палубы должны точно совпадать. ЛИФТЫ
46 Обобщенная блок-схема сар

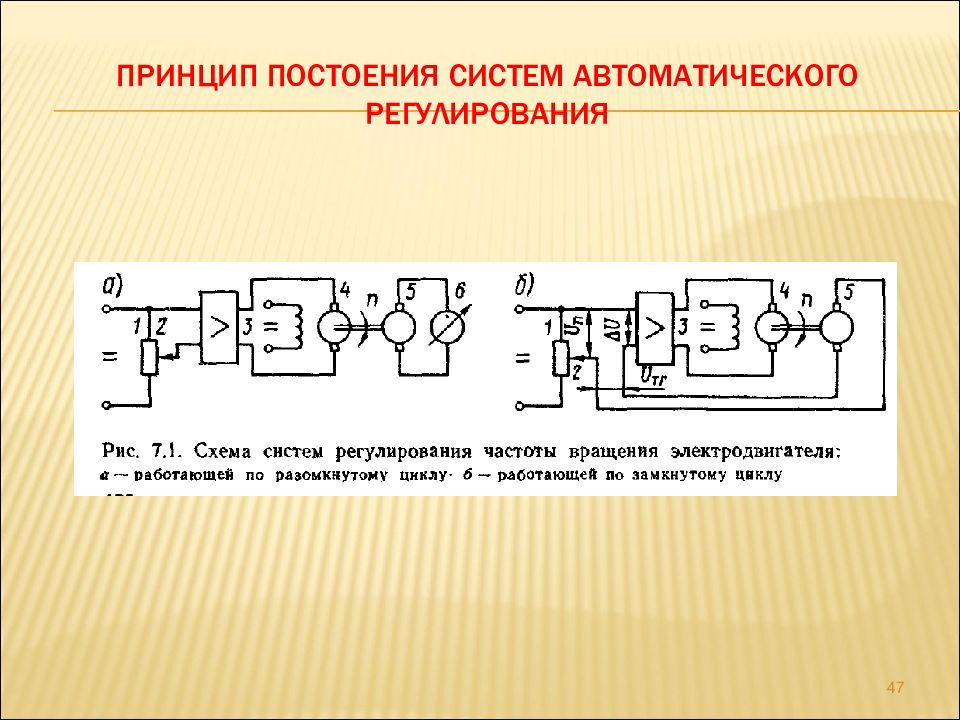

47 Принцип постоения систем автоматического регулирования

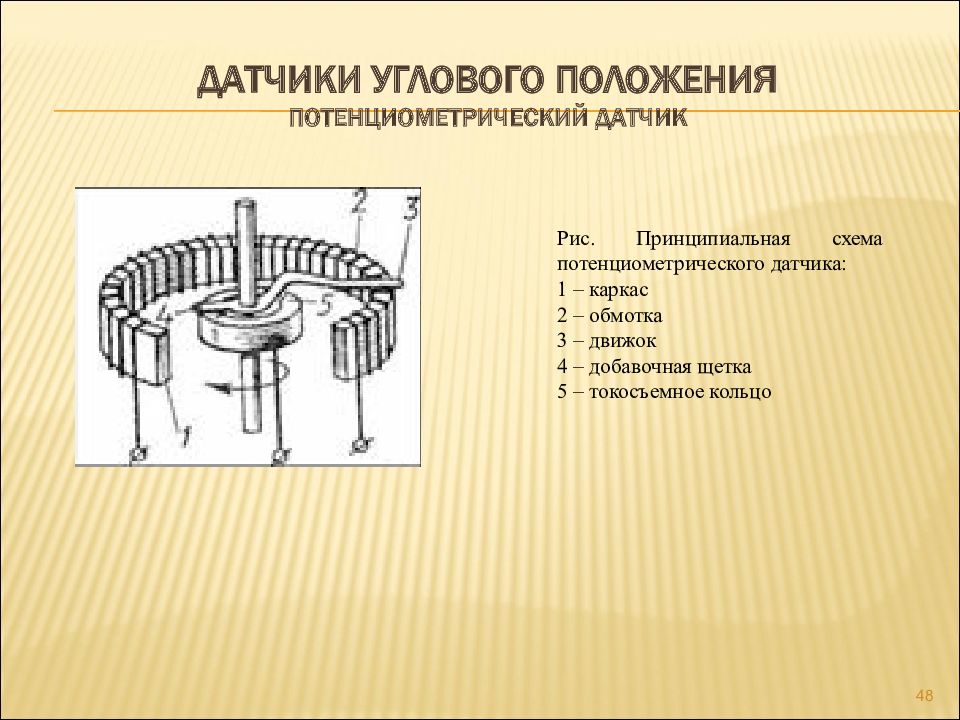

Рис. Принципиальная схема потенциометрического датчика: 1 – каркас 2 – обмотка 3 – движок 4 – добавочная щетка 5 – токосъемное кольцо Датчики углового положения Потенциометрический датчик 48
49

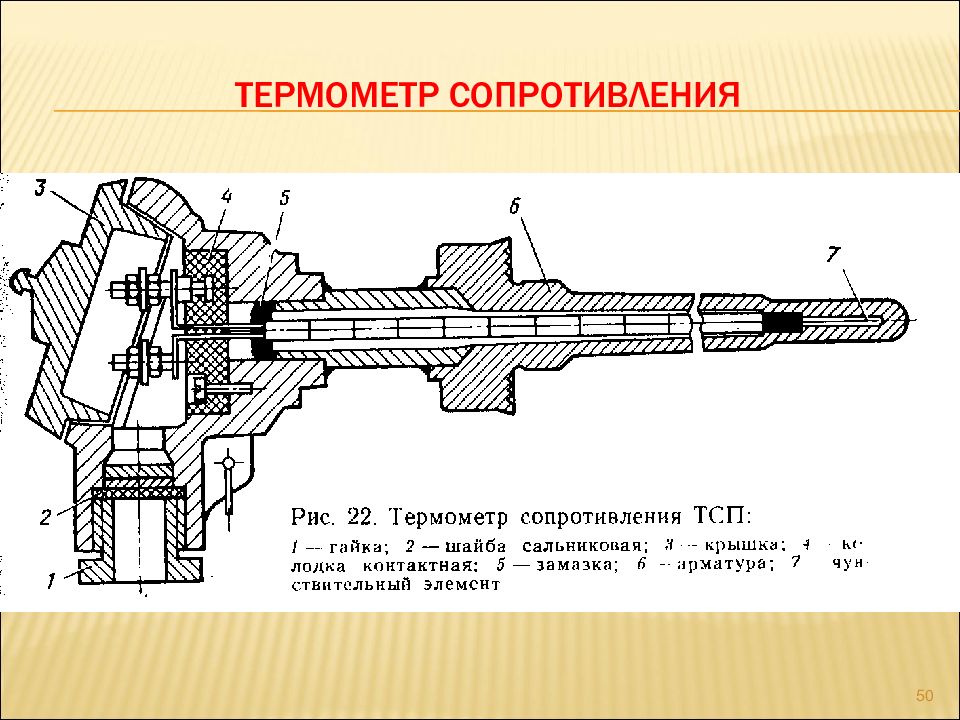

50

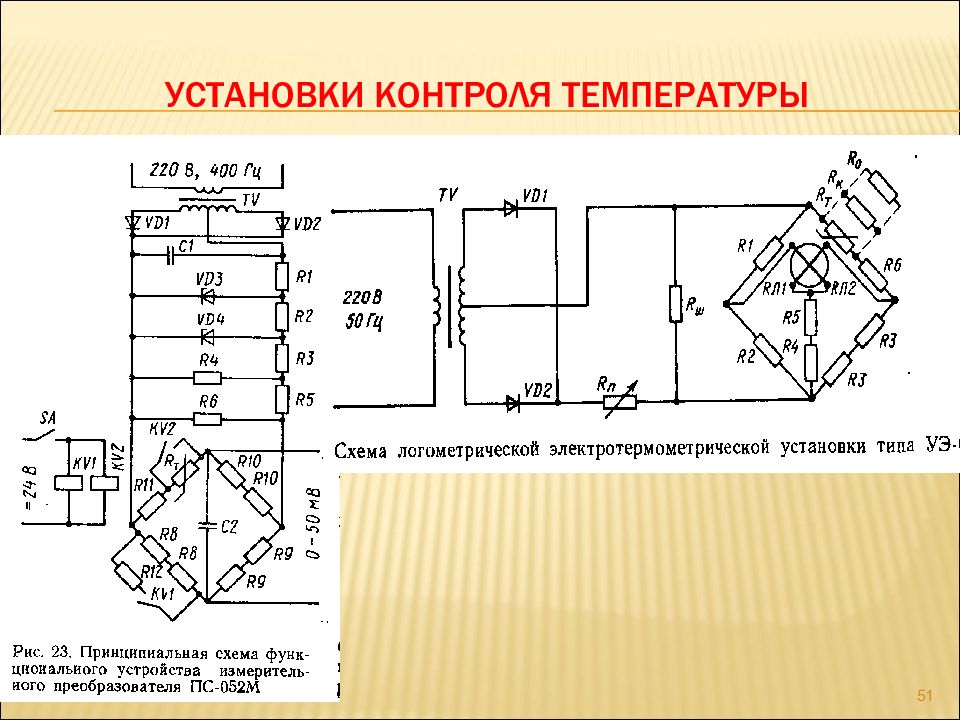

51

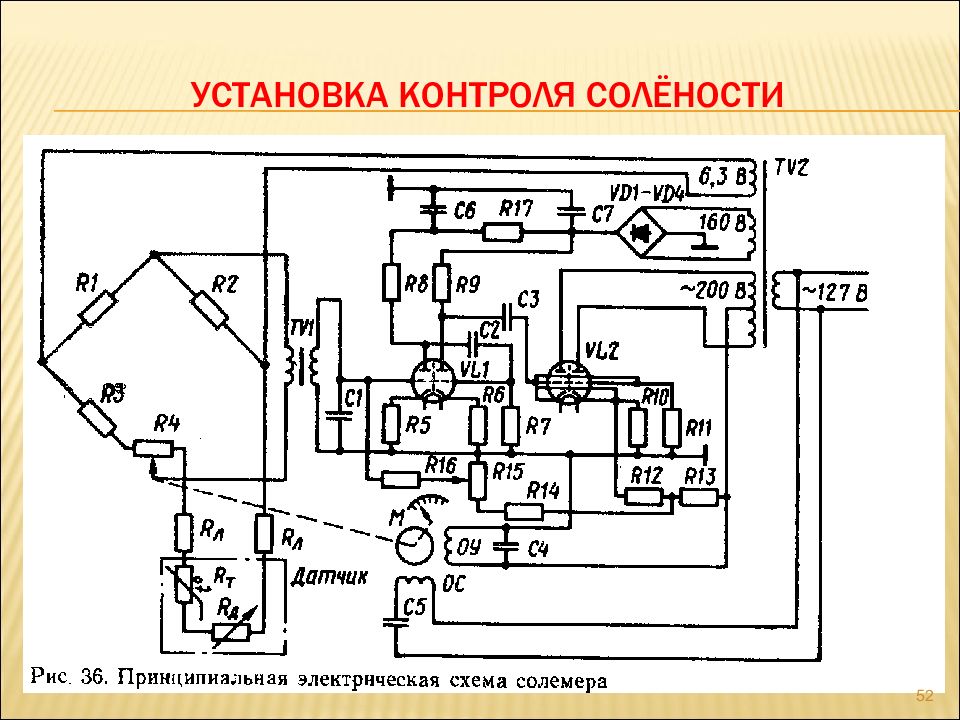

52

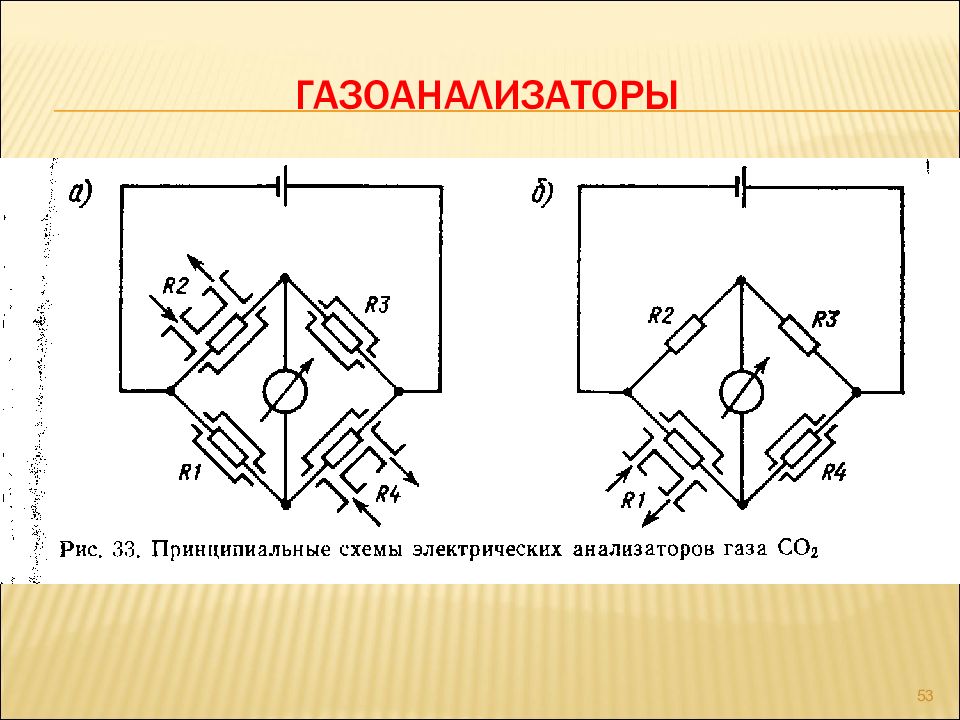

53
54

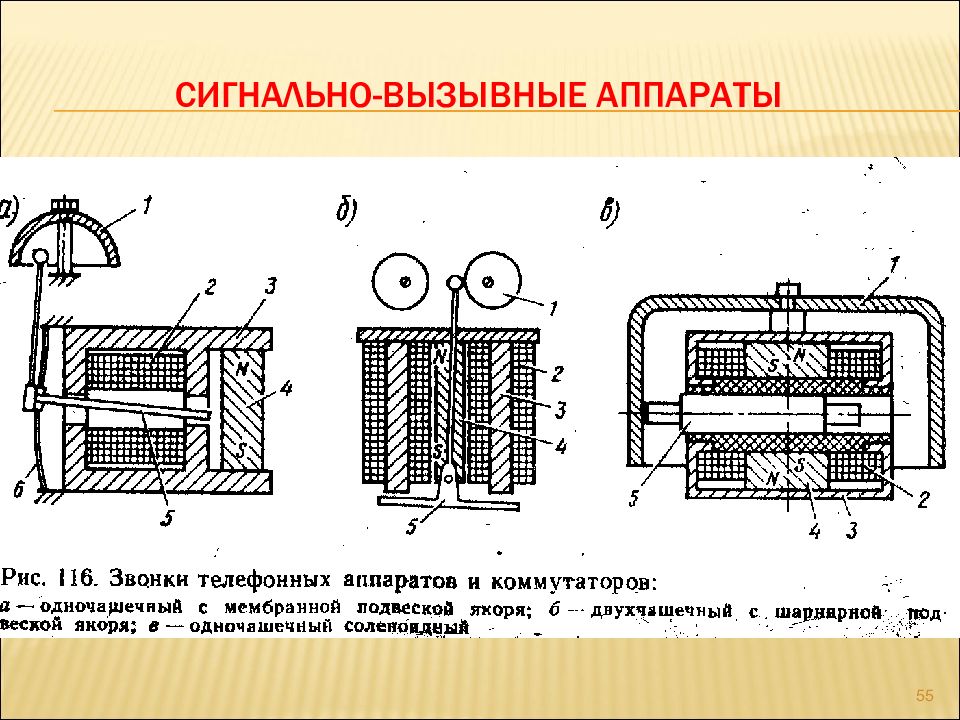

55

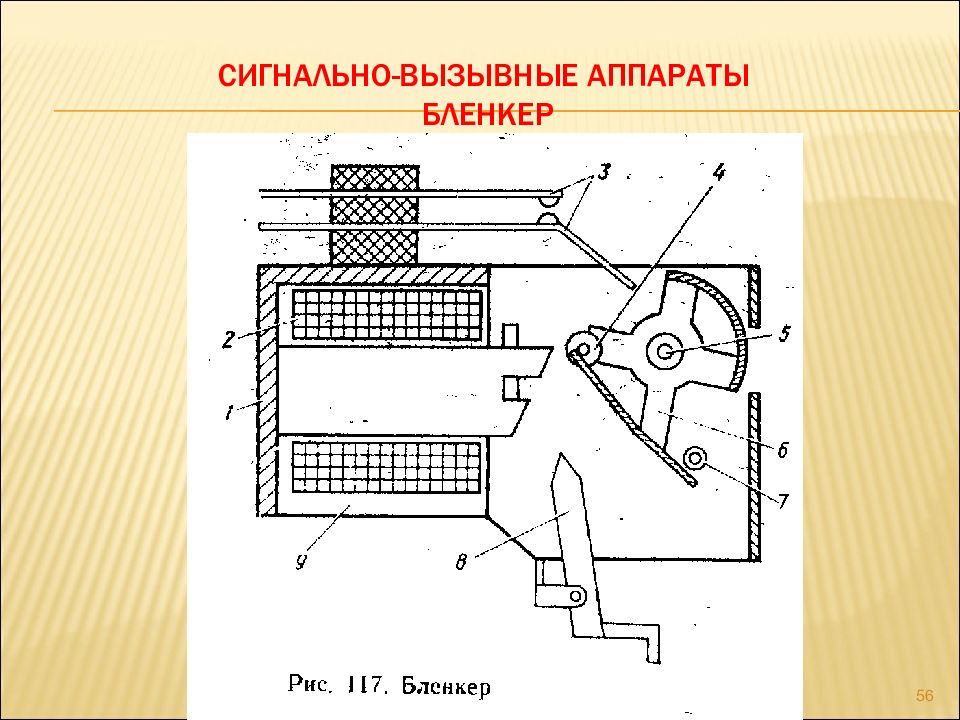

56
57
58
59
Структурные схемы судовых ИИС: а – с общим измерительным каналом; б – с параллельным измерительным каналом; в – с развертывающим преобразованием 60
для расширения предела для косвенного измерения измерения прибора по току тока путем измерения U ш Многопредельный шунт: 61

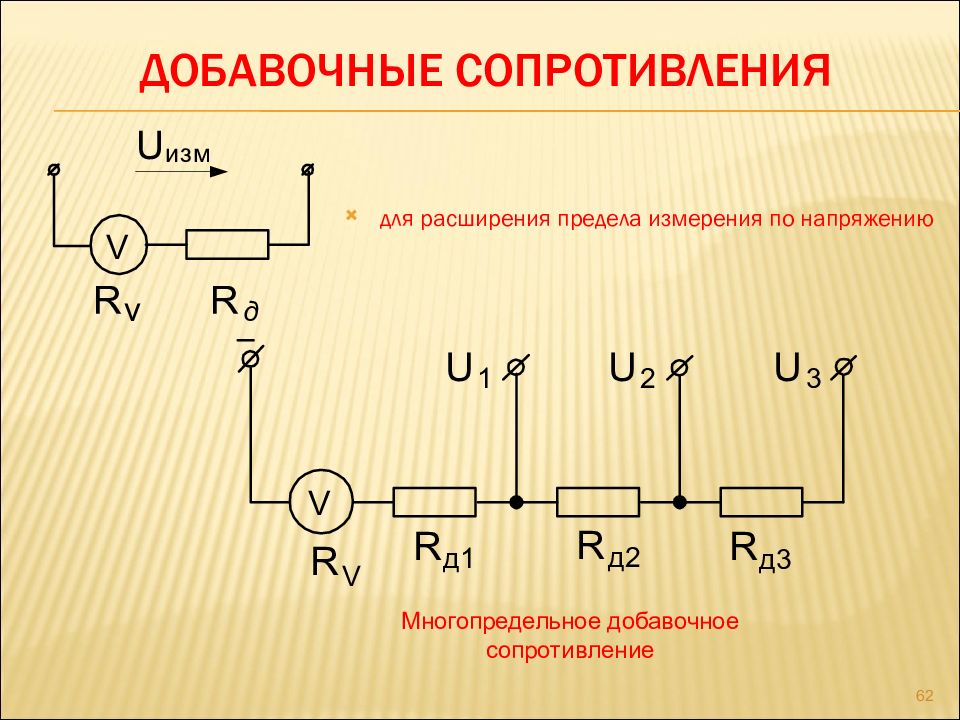

для расширения предела измерения по напряжению Многопредельное добавочное сопротивление 62

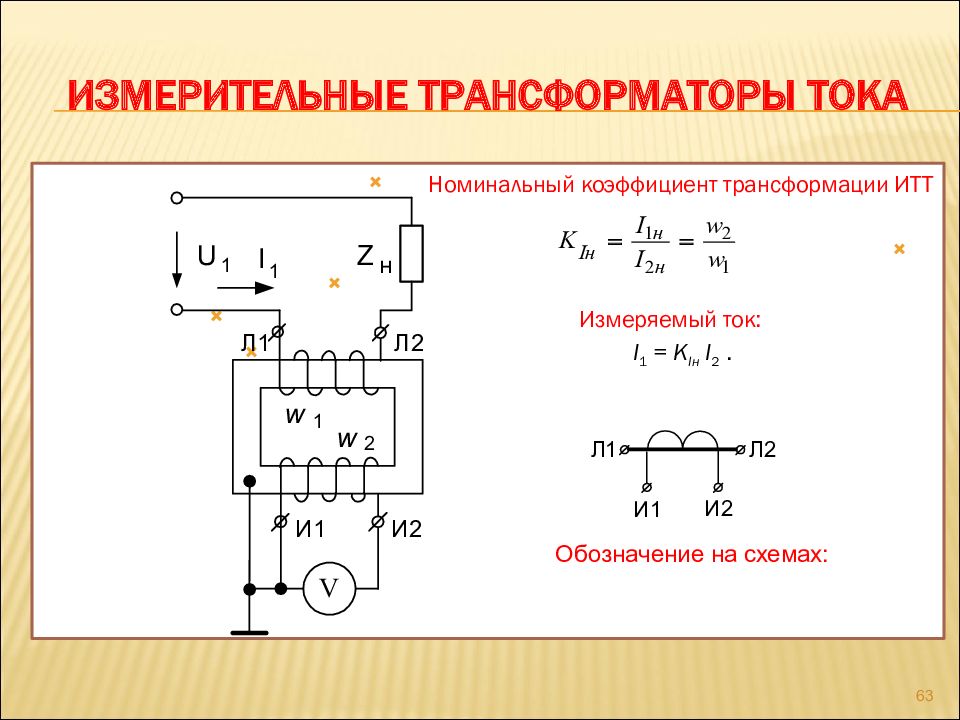

Номинальный коэффициент трансформации ИТТ Измеряемый ток: I 1 = K I н I 2. Обозначение на схемах: 63

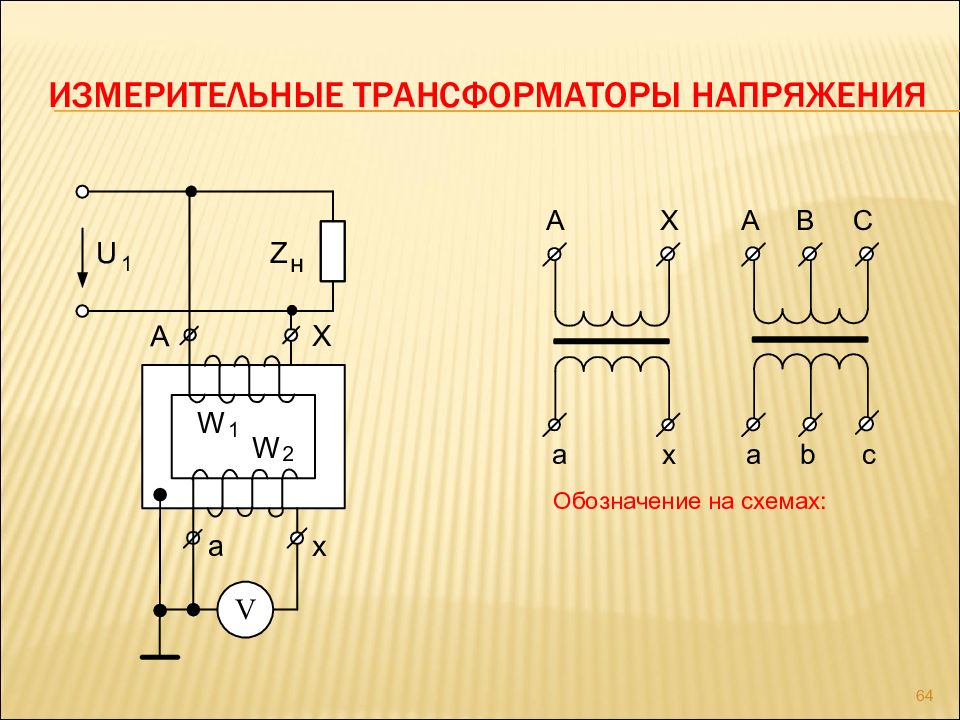

Обозначение на схемах: 64

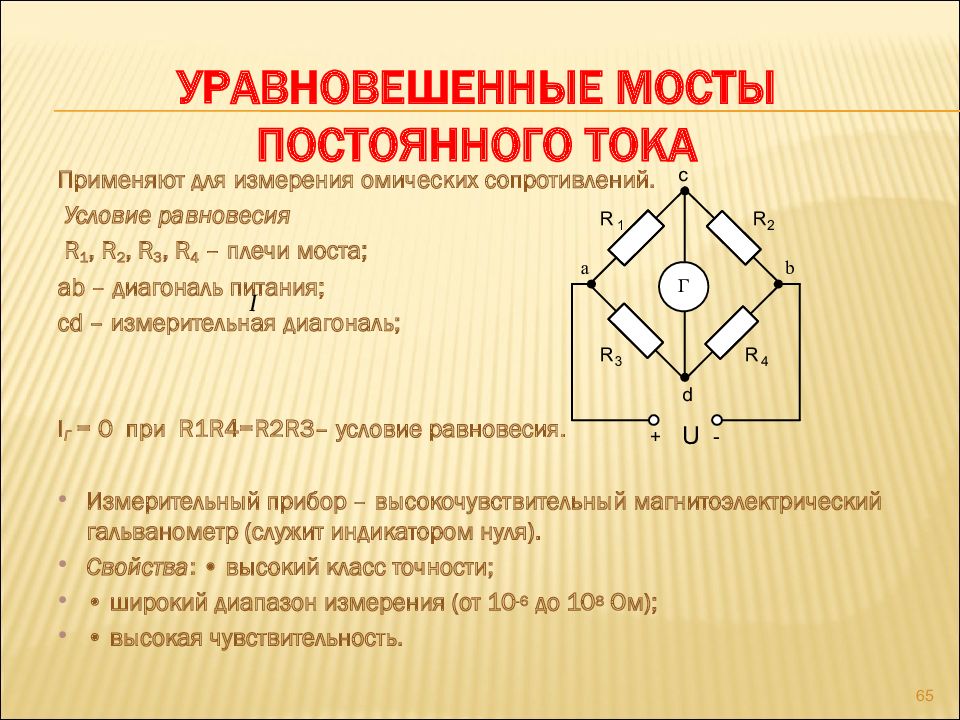

Применяют для измерения омических сопротивлений. Условие равновесия R 1, R 2, R 3, R 4 – плечи моста; ab – диагональ питания; с d – измерительная диагональ; I Г = 0 при R1R4=R2R3 – условие равновесия. Измерительный прибор – высокочувствительный магнитоэлектрический гальванометр (служит индикатором нуля). Свойства : • высокий класс точности; • широкий диапазон измерения (от 10 -6 до 10 8 Ом); • высокая чувствительность. I 65

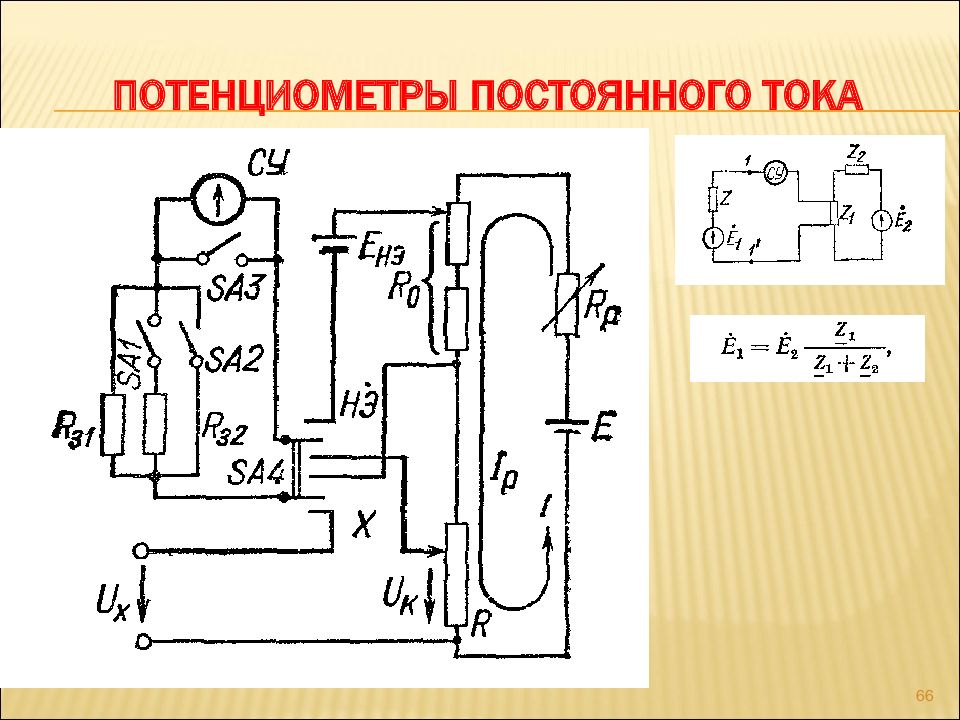

66

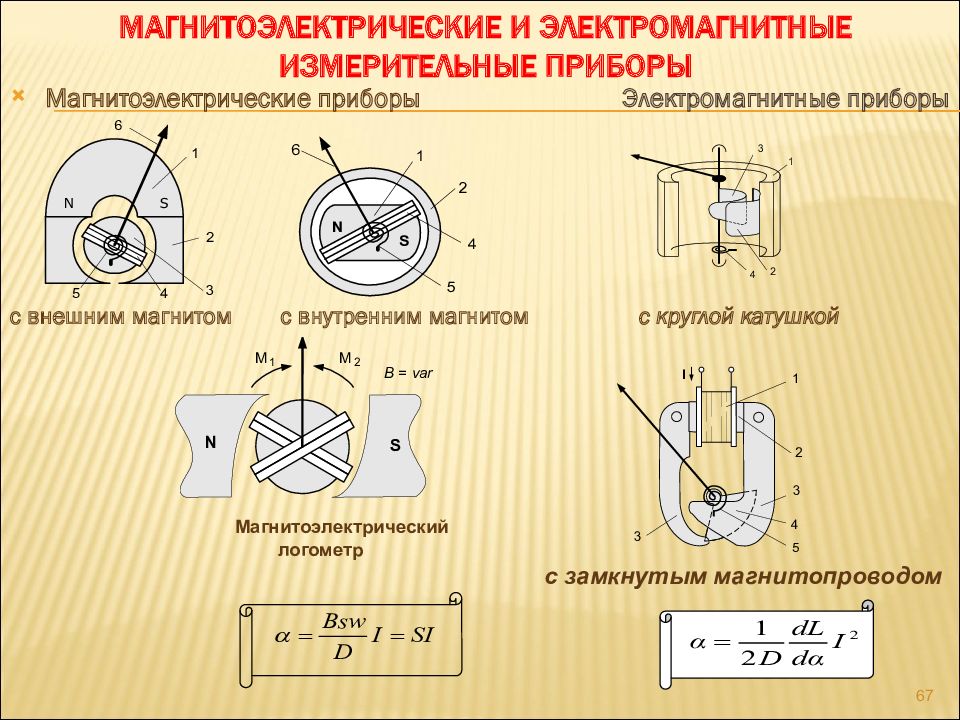

Магнитоэлектрические приборы Электромагнитные приборы с внешним магнитом с внутренним магнитом с круглой катушкой Магнитоэлектрический логометр с замкнутым магнитопроводом 67

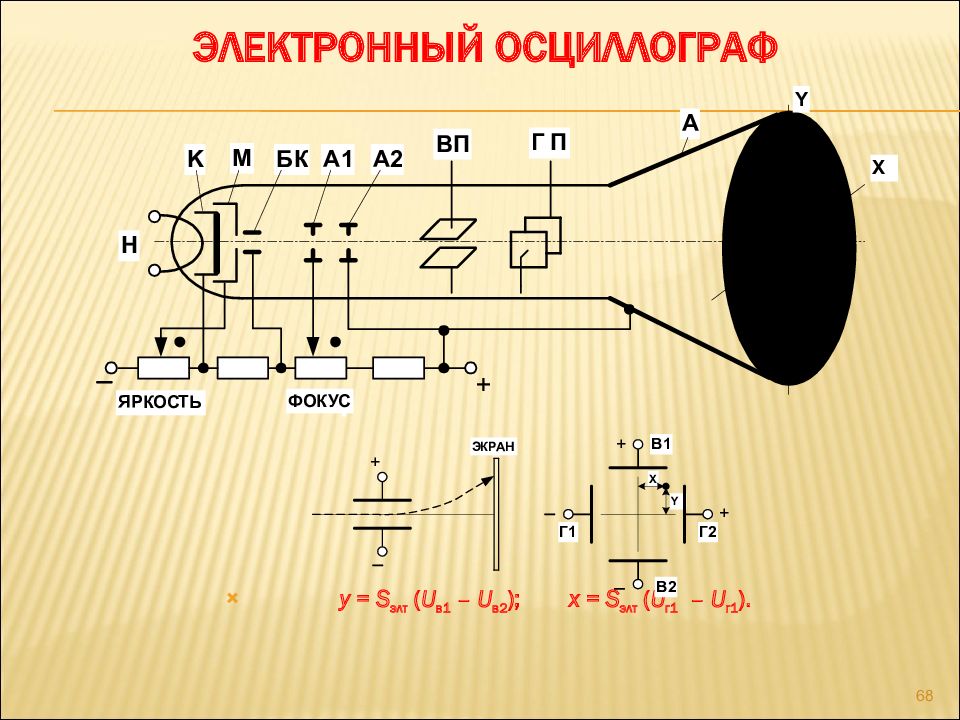

y = S элт ( U в1 – U в2 ); x = S элт ( U г1 – U г1 ). 68

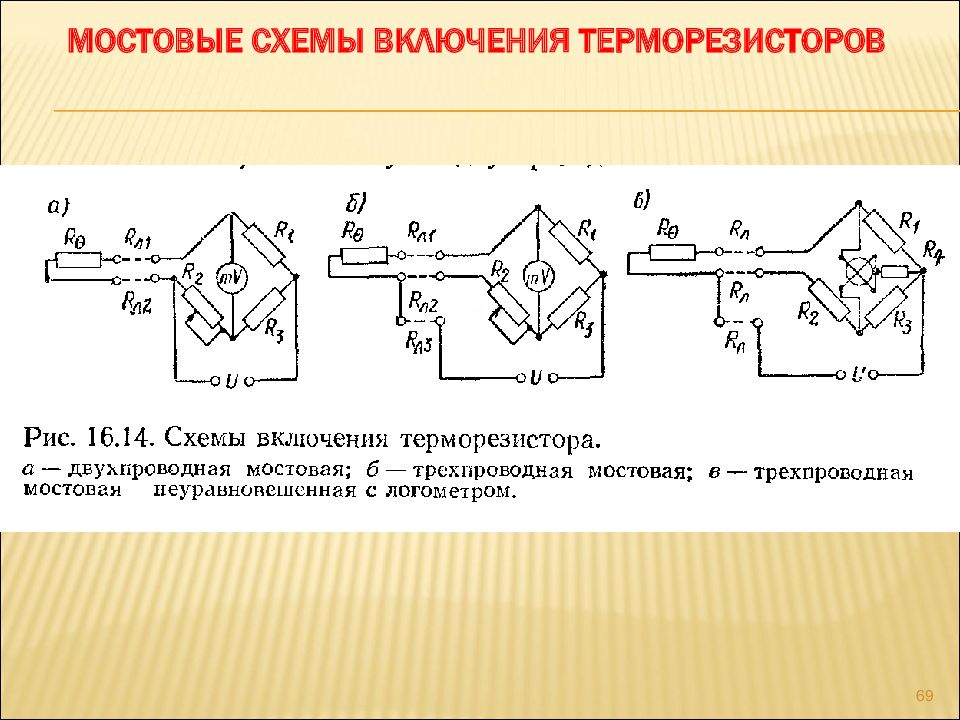

69

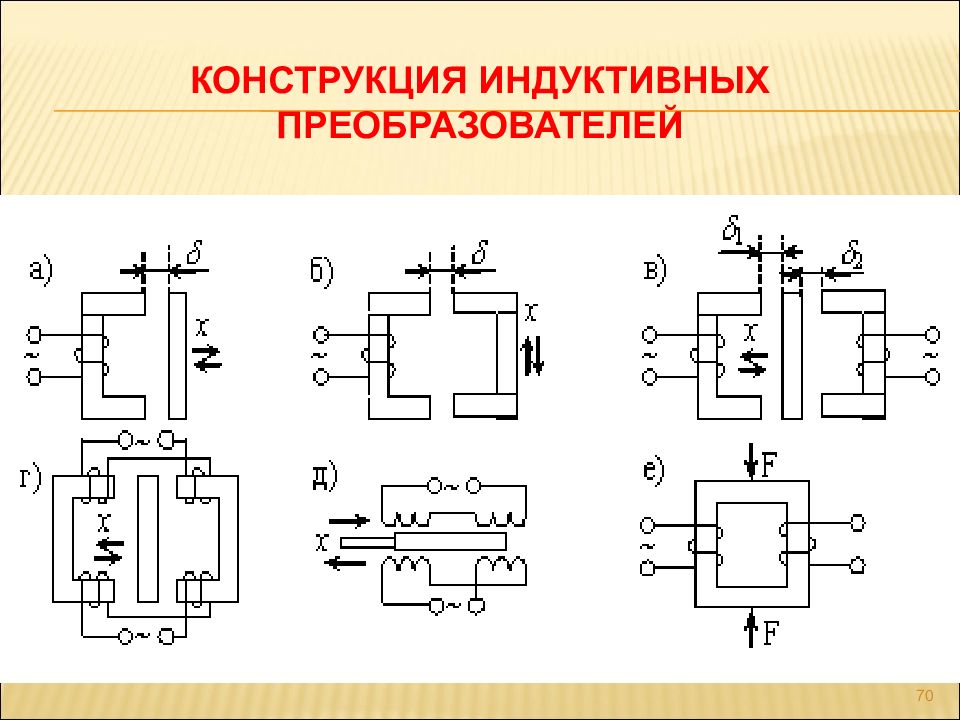

70

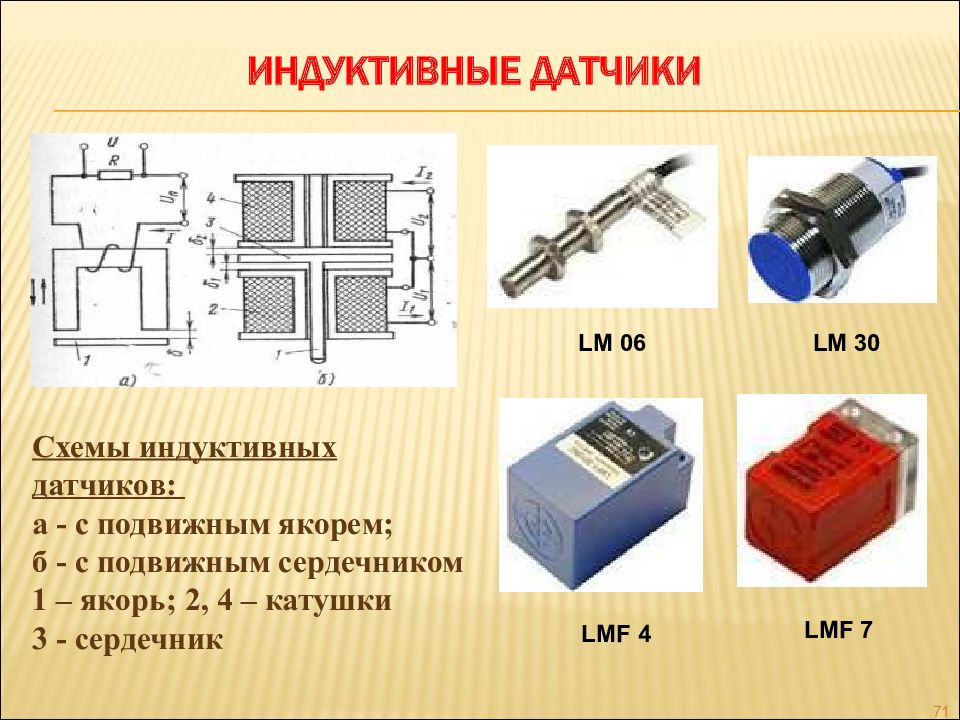

Схемы индуктивных датчиков: а - с подвижным якорем; б - с подвижным сердечником 1 – якорь; 2, 4 – катушки 3 - сердечник LM 06 LMF 7 LM 30 LMF 4 71
