Свойства лазерного излучения
  • Свойства лазерного излучения
  • Свойства лазерного излучения
  • Принципы работы лазеров
  • ЛАЗЕРЫ В ИЗМЕРЕНИЯХ И КОНТРОЛЕ
  • Волоконная оптика
  • Характеристики и виды оптических волокон
  • Оптоволоконные датчики
  • Брэгговские оптоволоконные датчики
  • Брэгговские датчики
  • Брэгговские оптоволоконные датчики
  • Измерительные сети оптоволоконных датчиков
  • Измерительные сети оптоволоконных датчиков
  • Использование волновых свойств света
  • Корреляционная спекл-интерферометрия
1/14

Первый слайд презентации: Свойства лазерного излучения

 0 Естественная ширина линии  е Ширина лазерной линии  л Ширина линии  с  л <<  е <<  с ∆  = 2  L/c Когерентность – сохранение постоянства разности фаз световой волны в пространстве (пространственная когерентность) или во времени (временная когерентность) Монохроматичность – спектральная ширина линии излучения лазера много меньше естественной ширины линии излучения изолированного атома Направленность – телесный угол, в котором распространяется лазерное излучение (расходимость), определяется только дифракцией на выходной апертуре лазера 2  2a    /a Ближняя зона Дальняя зона l  a 2 /  Фокусировка лазерного излучения r   f f

Изображение слайда

Слайд 2: Свойства лазерного излучения

Локальность воздействия - возможности фокусировка излучения в пятно диаметром менее 100 нм Высокая концентрация энергии плотности мощности в лазерном пятне достигают 1018Вт/мм2 Селективность воздействия возможности воздействия на строго определенные атомные, молекулярные или кристаллические структуры Управляемость воздействия возможности управления пространственными и временными характеристиками лазерного излучения ограничиваются только возможностями современной электроники. Проявление волновой природы света - возможности использования интерференционных и дифракционных эффектов, явлений поверхностных и объемных Проявление нелинейных эффектов использование эффектов взаимодействия электромагнитного поля световой волны с внутренними полями в веществе

Изображение слайда

Слайд 3: Принципы работы лазеров

L 2a Модовый состав излучения Неравновесная среда - выбор активной среды с соответствующей структурой энергетических уровней и реализация способов их селективного возбуждения Обратная связь – оптический резонатор с устойчивой конфигурацией электромагнитного поля – открытый резонатор Классификация лазеров По типу активной среды - газовые, твердотельные, полупроводниковые (диодные), волоконные и др. По способу возбуждения активной среды По спектральному диапазону - ультарфиолетового, видимого, ближнего ИК, среднего ИК По типу оптического резонатора По модовому составу излучения (структуре поля электромагнитной волны) – одномодовые и многомодовые По мощности излучения – малой < 10 Вт), средней, высокой > 500 Вт) мощности, особо мощные > 10 кВт По назначению – промышленные, измерительные, связные, медицинские, боевые

Изображение слайда

Основные требования к лазерам для промышленного контроля высокая стабильность характеристик возможности изменения частоты и модового состава излучения возможности плавной перестройки частоты (длины волны) излучения Лазеры малой мощности - гелий-неоновые, диодные, волоконные и др. Расстояние, перемещение, деформации, скорость, ускорение Лазерная триангуляция - 1,0 мм – 100 м, точность до 0,1% Время-пролетный метод - 10-10 10 м, точность до 1 м Фазовая модуляция - 10-10 10 м, точность до 1 м Интерферометрические методы и корреляционные методы 1,0 мкм -100 м, точность до 0,0001мкм = 1 нм Контроль химического состава, фазового состояния среды и характеристик поверхности селективное поглощение лазерного излучения, в т.ч. резонансное интерферометрический контроль показателя преломления среды, спектральные и пространственные характеристики отражения и рассеяния. Лазерная дефектоскопия - лазерная акустическая микроскопия, лазерная фототермическая диагностика ЛАЗЕРЫ В ИЗМЕРЕНИЯХ И КОНТРОЛЕ

Изображение слайда

2a 2b  Сердцевина Оболочка n 1 n 2  Защитное покрытие При n 1 –n 2 << 0,1 NA – числовая апертура волокна Для большинства оптических волокон NA = 0,1-0,2 Основной принцип – использование эффекта полного внутреннего отражения Виды оптических волокон Одномодовые и многомодовые волокна Градиентные и ступенчатые волокна Волокна с двойным лучепреломлением

Изображение слайда

Материалы для оптических волокон Видимая и ближняя ИК область Кварц с легирующими присадками (германий) Стекла, в т.ч сапфировые и фторидные Полимеры – полиакрилаты, полиамиды и др. Виды оптических волокон Кварц-кварц Кварц-полимер Кварц-металл Стеклянные волоконные жгуты Релеевское рассеяние УФ-поглощение ИК- поглощение Суммарные потери 1,0 2,0 Область наименьших потерь 1,4-1,6 мкм Современный уровень потерь в кварцевом волокне  0,1Дб/км Физические свойства оптических волокон, используемые в оптоволоконные датчиках Изменение показателя преломления под воздействием физических факторов – деформаций, вибраций, давления, температуры - фотоупругость и др. Изменение фазы и поляризации волны под воздействием внешних магнитных и электрических полей и механических напряжений. Изменение спектрального распределения потерь при изменении показателя преломления окружающей среды

Изображение слайда

Слайд 7: Оптоволоконные датчики

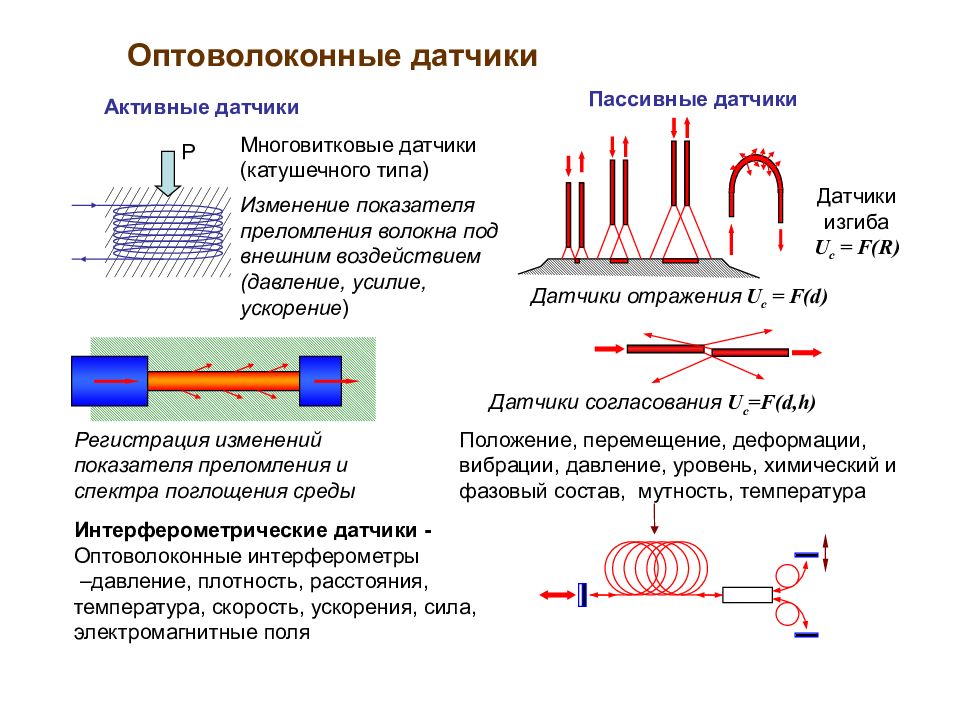

Датчики согласования U c =F(d,h) Датчики изгиба U c = F(R) Датчики отражения U c = F(d) Регистрация изменений показателя преломления и спектра поглощения среды Активные датчики Р Многовитковые датчики (катушечного типа) Изменение показателя преломления волокна под внешним воздействием (давление, усилие, ускорение ) Интерферометрические датчики - Оптоволоконные интерферометры –давление, плотность, расстояния, температура, скорость, ускорения, сила, электромагнитные поля Положение, перемещение, деформации, вибрации, давление, уровень, химический и фазовый состав, мутность, температура Пассивные датчики

Изображение слайда

Слайд 8: Брэгговские оптоволоконные датчики

Принцип получения брэгговских решеток Брэгговская решетка дифракционная решетка, полученная модуляцией показателя преломления сердцевины или оболочки волокна Основная характеристика Постоянная решетки  Брэгговские датчики искажение постоянной решетки  или n эфф под воздействием возмущений во внешней среде. Условие спектральной селекции =2 ·  ·n эфф Волоконно-оптические линии связи Оптоволоконные дифракционные мультиплексоры и демультиплексоры Применения:

Изображение слайда

Слайд 9: Брэгговские датчики

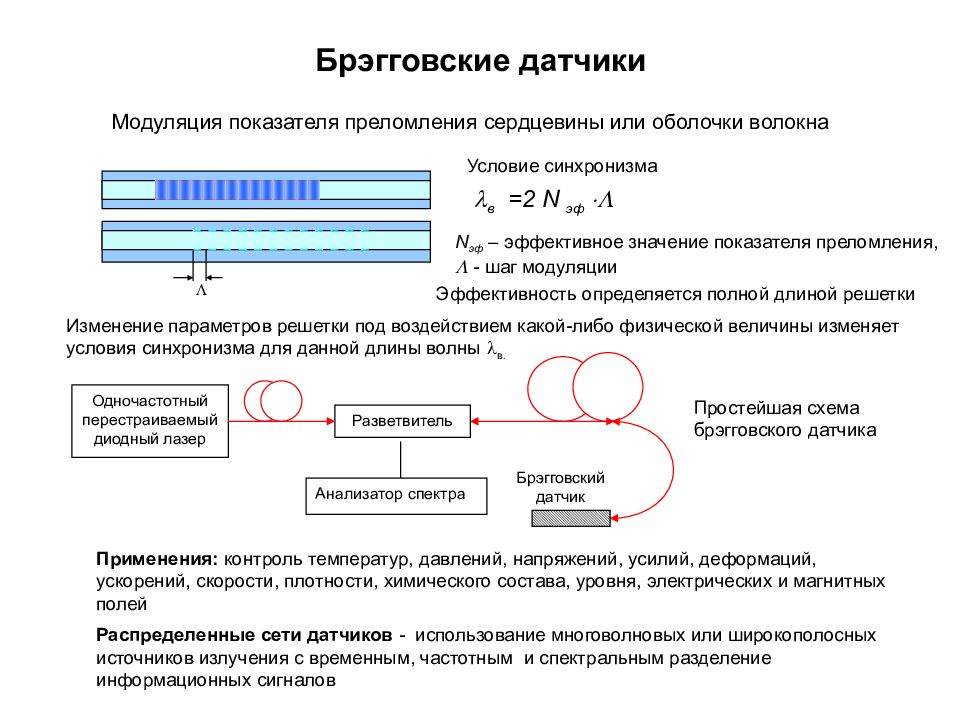

Одночастотный перестраиваемый диодный лазер Разветвитель Брэгговский датчик Анализатор спектра  Модуляция показателя преломления сердцевины или оболочки волокна Изменение параметров решетки под воздействием какой-либо физической величины изменяет условия синхронизма для данной длины волны  в.  в =2 N эф  Условие синхронизма Эффективность определяется полной длиной решетки N эф – эффективное значение показателя преломления,  - шаг модуляции Простейшая схема брэгговского датчика Применения: контроль температур, давлений, напряжений, усилий, деформаций, ускорений, скорости, плотности, химического состава, уровня, электрических и магнитных полей Распределенные сети датчиков - использование многоволновых или широкополосных источников излучения с временным, частотным и спектральным разделение информационных сигналов

Изображение слайда

Слайд 10: Брэгговские оптоволоконные датчики

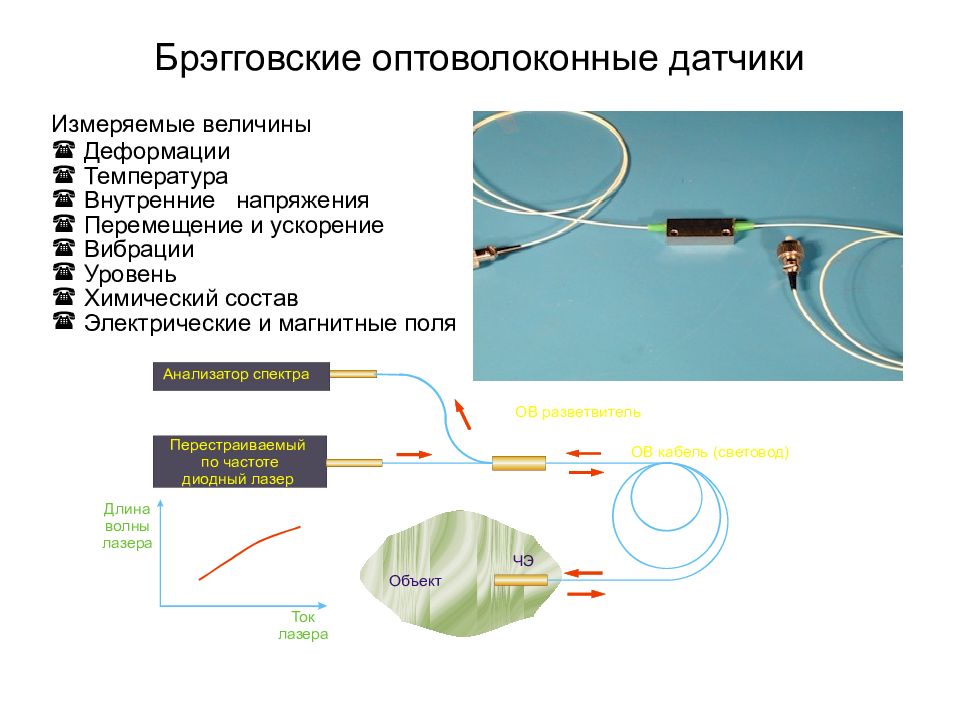

Измеряемые величины Деформации Температура Внутренние напряжения Перемещение и ускорение Вибрации Уровень Химический состав Электрические и магнитные поля

Изображение слайда

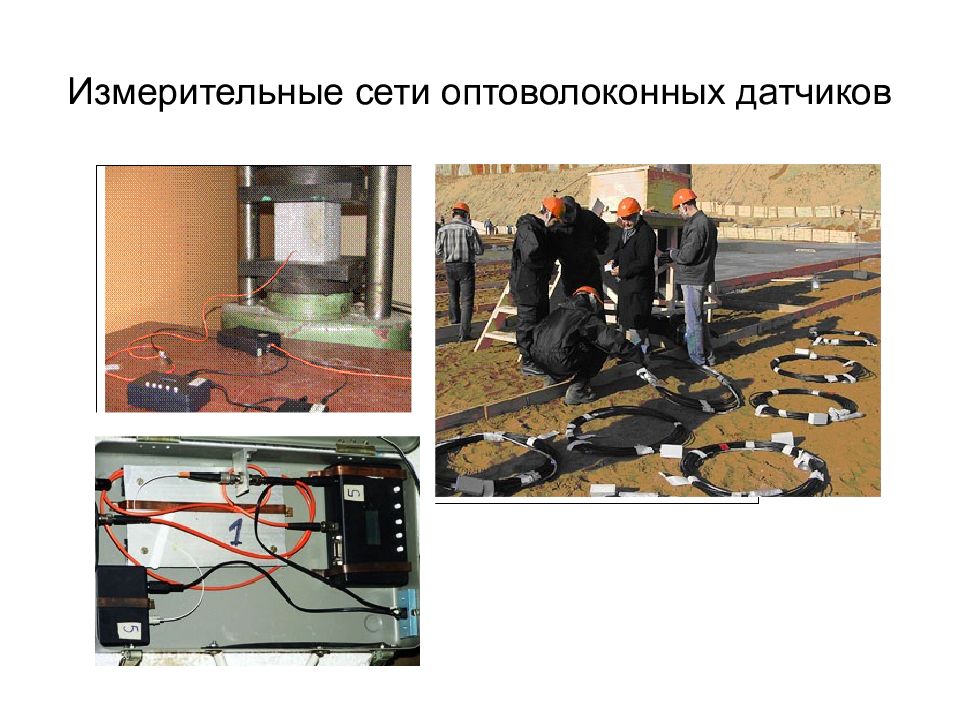

Слайд 11: Измерительные сети оптоволоконных датчиков

Изображение слайда

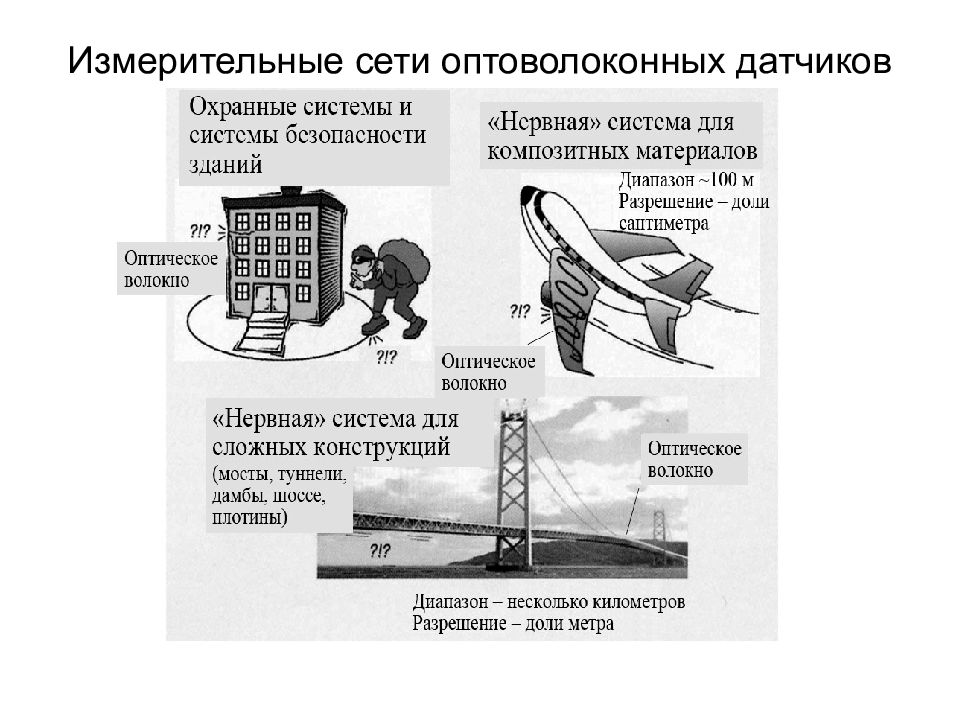

Слайд 12: Измерительные сети оптоволоконных датчиков

Изображение слайда

Слайд 13: Использование волновых свойств света

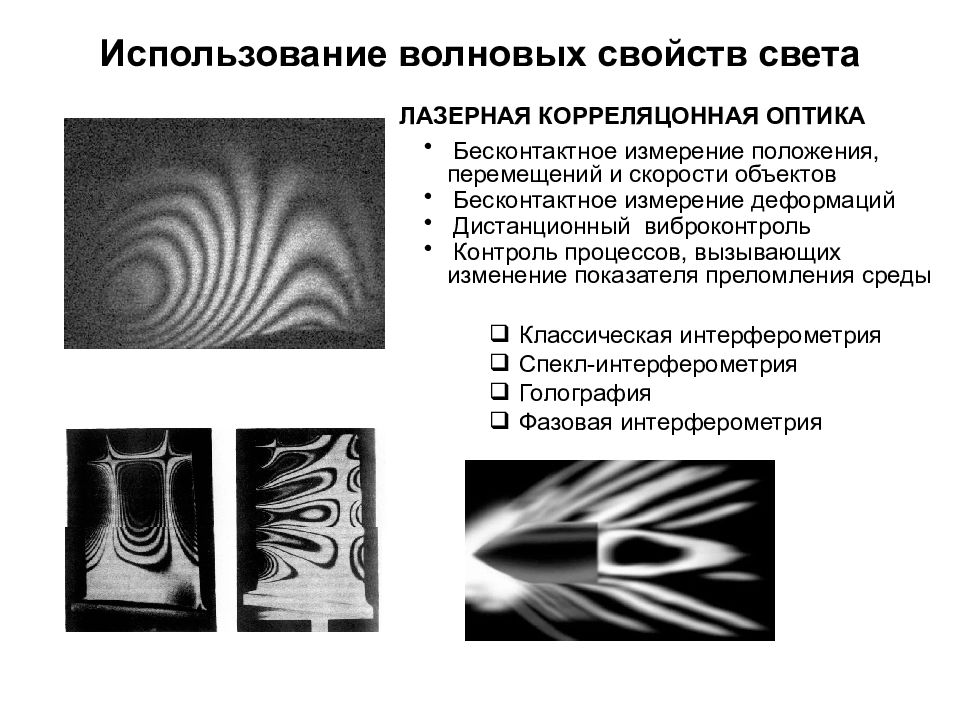

ЛАЗЕРНАЯ КОРРЕЛЯЦОННАЯ ОПТИКА Бесконтактное измерение положения, перемещений и скорости объектов Бесконтактное измерение деформаций Дистанционный виброконтроль Контроль процессов, вызывающих изменение показателя преломления среды Классическая интерферометрия Спекл-интерферометрия Голография Фазовая интерферометрия

Изображение слайда

Последний слайд презентации: Свойства лазерного излучения: Корреляционная спекл-интерферометрия

Размер и геометрия спеклов определяется характеристиками поверхности и схемой измерения При изменении положения объекта картина спеклов деформируется Неподвижный объект Объект перемещается со скоростью 0,2 м/с Спеклы – хаотическая структура отдельных световых пятен вызванная интерференцией опорного и отраженного от шероховатой поверхности лазерного луча
