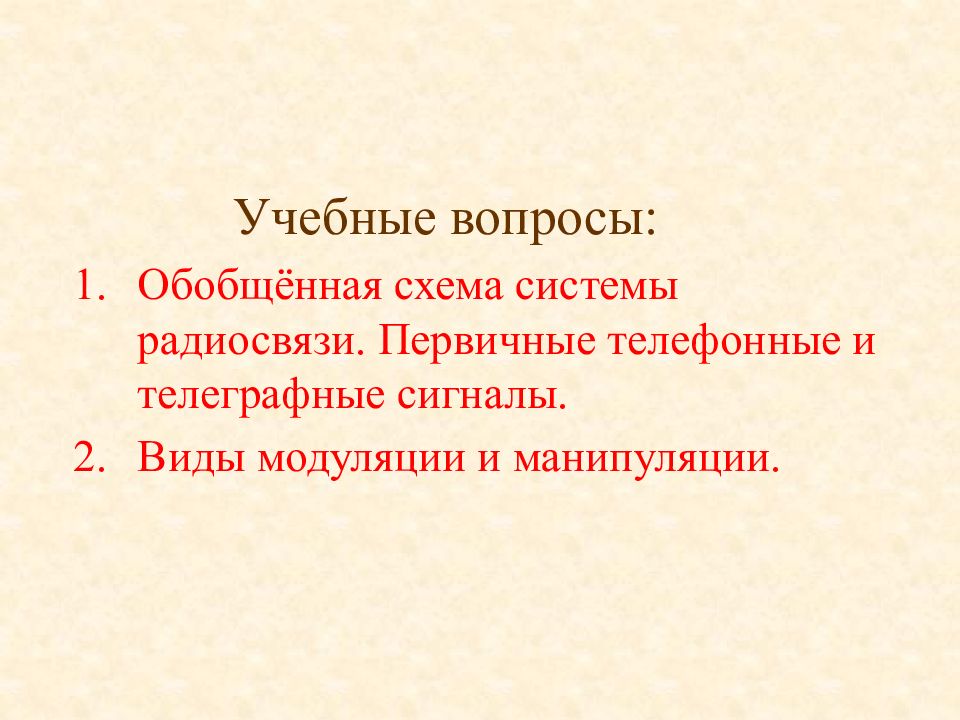

Учебные вопросы: Обобщённая схема системы радиосвязи. Первичные телефонные и телеграфные сигналы. Виды модуляции и манипуляции.

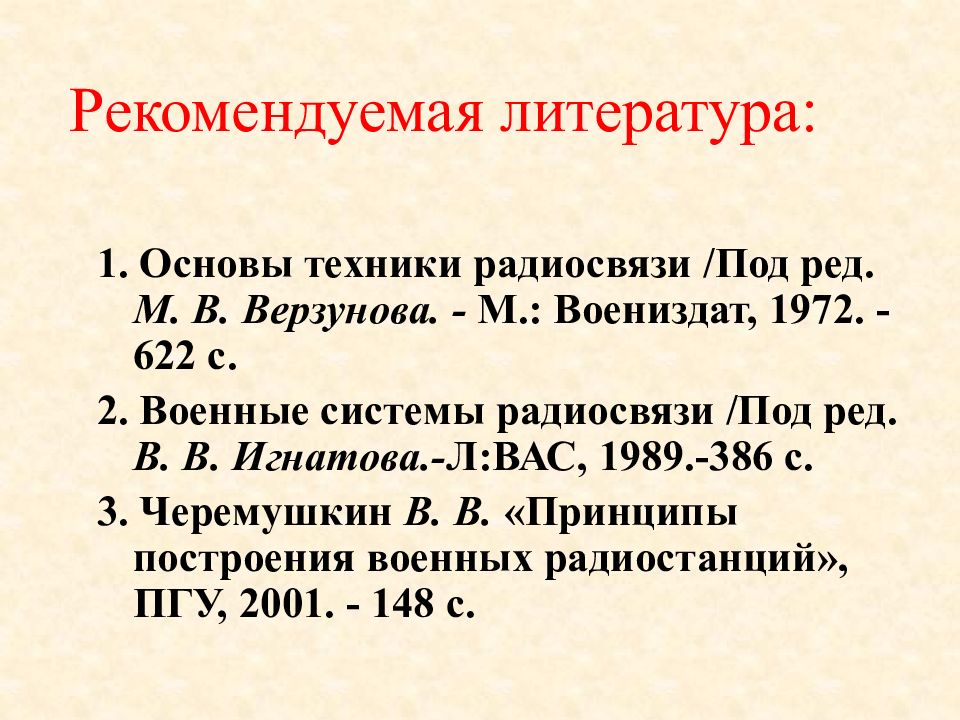

Рекомендуемая литература: 1. Основы техники радиосвязи /Под ред. М. В. Верзунова. - М.: Воениздат, 1972. - 622 с. 2. Военные системы радиосвязи /Под ред. В. В. Игнатова.- Л:ВАС, 1989.-386 с. 3. Черемушкин В. В. «Принципы построения военных радиостанций», ПГУ, 2001. - 148 с.
Обобщённая схема системы радиосвязи. Первичные телефонные и телеграфные сигналы.
И о н о с ф е р а Зона молчания Поверхностные радиоволны Пространственные радиоволны
Ранее принятые диапазоны длин волн В соответствии с регламентом радиосвязи международного союза электросвязи (1975 г.) Обоз- нач. Длина волны, м Наименование частот Диапазоны частот Длинные волны (ДВ) LF 10000 - 1000 километровые низкие 30 - 300 кГц Средние волны (СВ) MF 1000 - 100 гектометровые средние 300 - 3000 кГц Короткие волны (КВ) HF 100 - 10 декаметровые высокие 3 - 30 Мгц УКВ Метровые волны (МВ) VHF 10 - 1 метровые очень высокие 30 - 300 МГц Дециметровые волны (ДЦВ) UHF 1 - 0,1 дециметровые ультра- высокие 300 – 3000Мгц Сантиметровые волны (СМВ) SHF 0,1 - 0,01 сантиметровые сверх- высокие 3 - 30 Ггц Миллиметровые волны (ММВ) EHF (Extremely) 0,01 - 0,001 миллиметровые крайне высокие 30 - 300 Ггц
Линия связи (среда)
F речи = 8 0 – 100 00 Гц (1) F сл. аппар. = 16 – 200 00 Гц (2) F ср. мощн. =300 – 60 0 Гц (3) F ЭППЧ =300 – 3400 Гц (4)

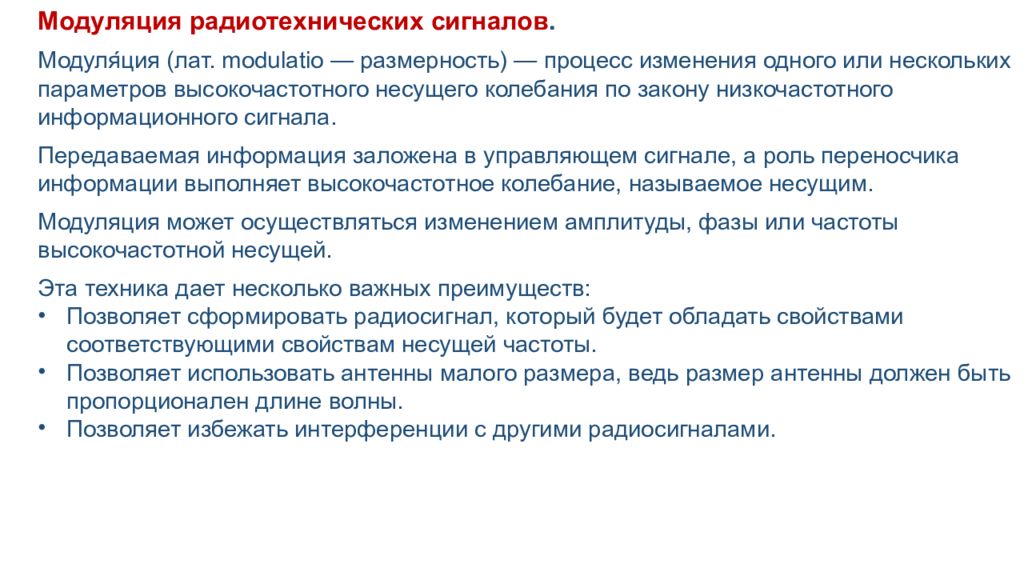

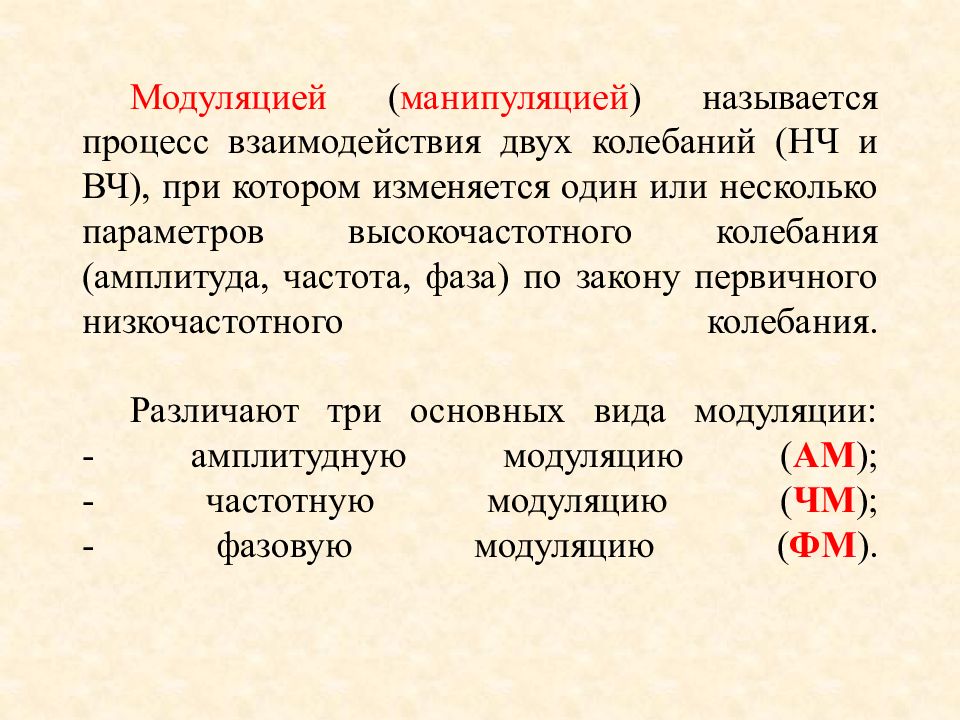

2. Виды модуляции
где m – коэффициент (глубина) амплитудной модуляции – амплитуда несущего высокочастотного колебания; – превышение амплитуды АМ колебания над амплитудой несущего колебания V 0 < m < 1
Рис. 1 Спектр АМ сигнала Рис. 2 Структура спектра телефонного АМ сигнала F c = 6800 Гц Амплитудная модуляция где, амплитуд ы модулирующего низкочастотного и несущего высокочастотного колебани й
Широкая занимаемая полоса частот Нерациональное использование мощности передатчика. Вид модуляции, при которой в спектре АМ сигнала сохраняется лишь одна боковая полоса, называется однополосной модуляцией (ОМ), а само колебание называется однополосно-модулированным сигналом. Достоинства однополосной модуляции Ш ирина спектра сигнала при ОМ сокращается вдвое по сравнению со спектром сигнала при АМ. П овышается эффективность использования мощности передатчика, так как отпадает необходимость затраты электроэнергии на генерирование мощных колебаний несущей частоты. Переход от АМ к ОМ обеспечивает общий энергетический выигрыш примерно в 8 раз. В ысокий КПД, поскольку в паузах передачи информации несущая не генерируется и, следовательно, снижается потребление энергии от источников питания. Недостатки однополосной модуляции Сложность технической реализации. 2. Т рудность внедрения однополосных сигналов в практику.
V индекс (глубина) частотной модуляции девиация частоты
Рис. 1 Спектр ЧМ сигнала где - а мплитуды боковых составляющих – амплитуда ВЧ колебания; – функция Бесселя n -го порядка от аргумента. По величине индекса частотной модуляции различают: – узкополосную ЧМ, когда < 1, т.е. < ; – широкополосную ЧМ, когда > 1, т.е. > ;. - ширина спектра ЧМ сигнала при << 1, при << 1, Преимущества ЧМ: большая помехоустойчивость ; меньшая требуемая мощность передатчика; относительная простота технической реализации. Недостаток ЧМ: сложность обеспечения стабильности средней частоты колебания с ЧМ
V

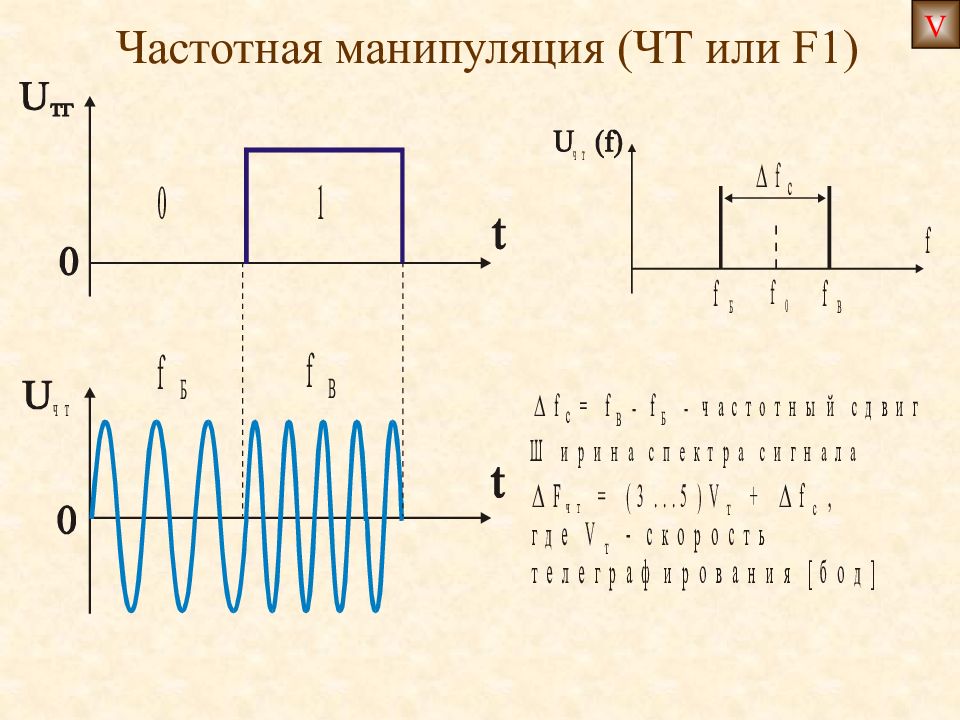

V
V Двойная частотная манипуляция (ДЧТ или F6 )

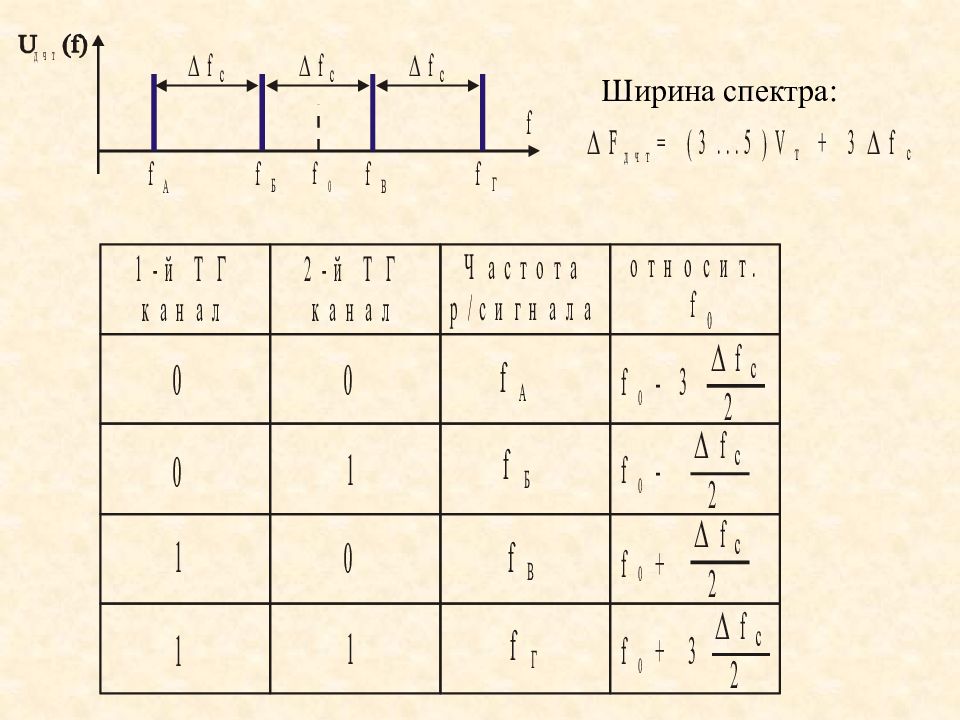

Ширина спектра:

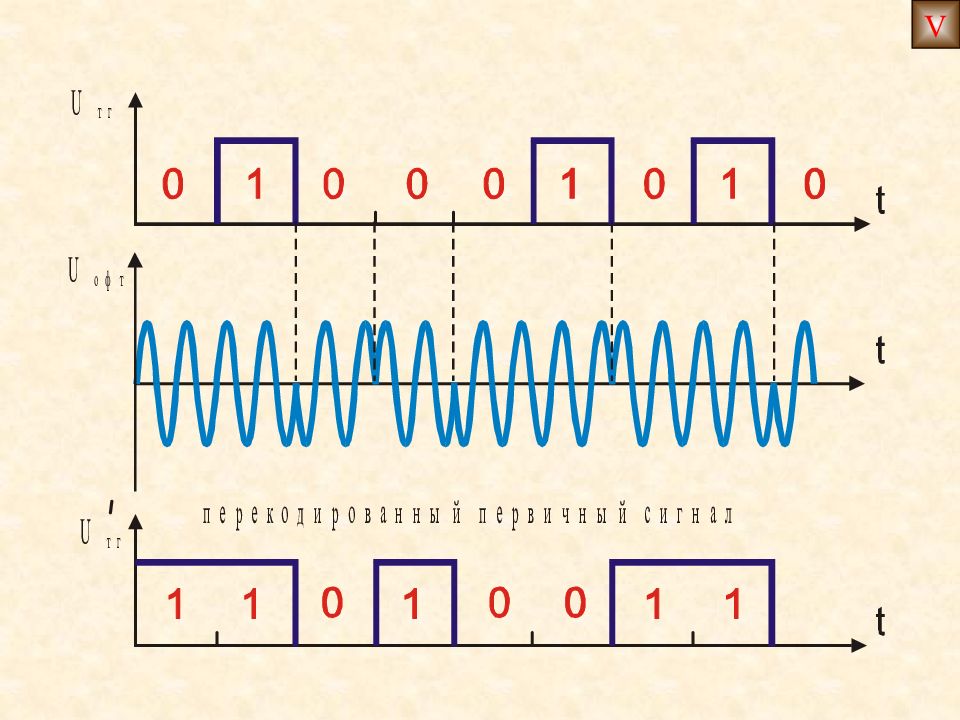

V фт
V
