Учебные вопросы 1. Назначение, технические данные и состав радиостанций Р-123М, Р-173, Р-111, Р-171М, Р-163-50У, Р-168-25У. 2. Структурная схема радиостанций. Военная Кафедра Связи Занятие №4 - 1 - Тема № 6 Радиостанции КВ и УКВ диапазонов малой мощности. Радиоприемные устройства. Командно - штабные машины. Занятие №4. Радиостанции УКВ диапазона подвижных объектов.

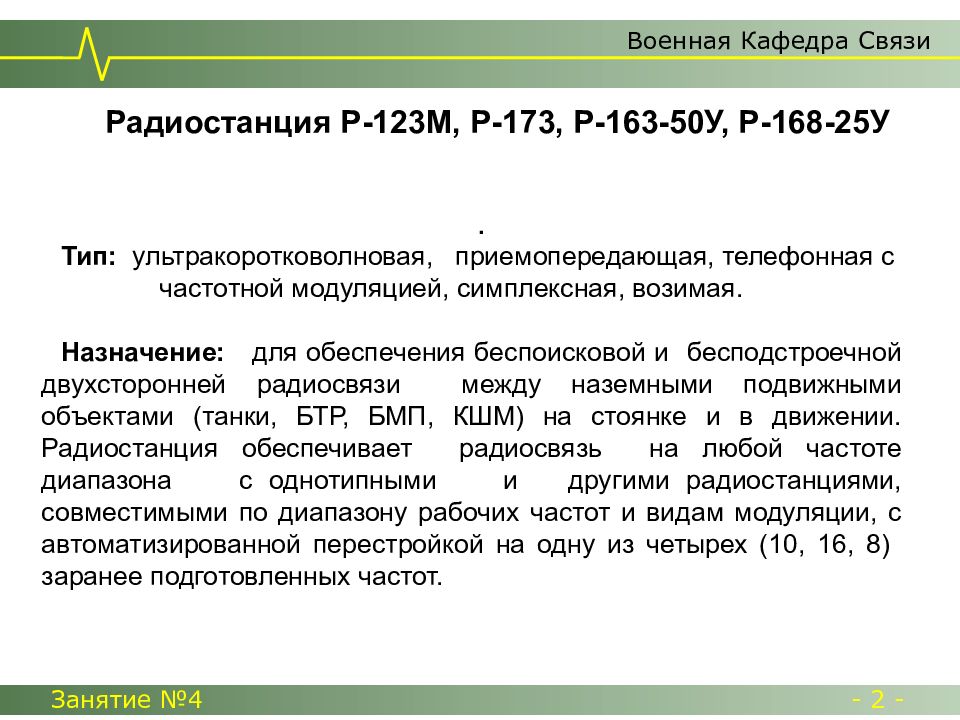

Военная Кафедра Связи Занятие №4 - 2 - Радиостанция Р-123М, Р-173, Р-163-50У, Р-168-25У . Тип: ультракоротковолновая, приемопередающая, телефонная с частотной модуляцией, симплексная, возимая. Назначение: для обеспечения беспоисковой и бесподстроечной двухсторонней радиосвязи между наземными подвижными объектами (танки, БТР, БМП, КШМ) на стоянке и в движении. Радиостанция обеспечивает радиосвязь на любой частоте диапазона с однотипными и другими радиостанциями, совместимыми по диапазону рабочих частот и видам модуляции, с автоматизированной перестройкой на одну из четырех (10, 16, 8) заранее подготовленных частот.
Военная Кафедра Связи Занятие №4 - 3 - Тип: ультракоротковолновая, приемопередающая, телефонная ( ТЛФ-ТЛГ ) с частотной модуляцией ( АТ ), симплексная, возимая. Назначение: Радиостанция обеспечивает вхождение в радиосвязь без поиска корреспондента и ведение радиосвязи на любой частоте диапазона с автоматизированной перестройкой на одну из четырех ( десяти ) заранее подготовленных частот как на стоянке, так и в движении. Радиостанция входит в комплект командно-штабных машин для обеспечения радиотелефонной связи командира части с вышестоящим командованием и подчиненными подразделениями. Устанавливается на колесную или гусеничную технику и вертолеты. Управление радиостанцией осуществляется с пультов управления или непосредственно, а также дистанционно с вынесенного телефонного аппарата. Размещение на одной транспортной базе двух радиостанций позволяет организовать пункт автоматической (ручной) ретрансляции сигналов. (При этом вдвое увеличивается дальность радиосвязи между оконечными радиостанциями, работающими через ретрансляционный пункт.) Радиостанция Р-111, Р-171.
Военная Кафедра Связи Занятие №4 - 4- Тактико-технические характеристики Р -173 Диапазон частот 30-75,999 МГц Шаг сетки рабочих частот 1 КГц Количество ЗПЧ 10 Время перестройки 3 сек Мощность передатчика 30; 3 Вт Чувствительность приемника 1,5мкВ (с ПШ 3мкВ) Потребляемый ток Передача 9А, Прием 1,5 А Масса комплекта 43 кг Антенны АШ-3, АШ-1,5/11м Дальность связи* 20/70 км Вид сигнала ТФ ЧМ, Тон.выз. Режим работ Симплекс, Симплекс с ПШ, Деж. прием
Военная Кафедра Связи Занятие №4 - 5 - Состав комплекта радиостанции. - приемопередатчик ; - блок питания ; - 2 комплекта антенн АШ-4; - кабель в/ч; - кабель питания; - монтажный комплект антенного устройства; - - ЗИП; - эксплуатационная документация. Радиостанция Р-123. Тип и назначение Радиостанция УКВ, приемопередающая, телефонная с ЧМ, симплексная, возимая. Устанавливается в боевые, специальные и командно – штабные машины. Предназначена для радиосвязи между подвижными объектами. Обеспечивает круглосуточную двухстороннюю связь на стоянке и движении объекта с однотипными радиостанциями.
Военная Кафедра Связи Занятие №4 - 6 - Состав комплекта радиостанции. Приемопередатчик Блок антенных фильтров (БАФ) Антенное устройство АШ-3 – 2 комплекта Усилитель ларингофонный Комплект ЗИП Комплект кабелей Эксплуатационная документация Радиостанция Р-173М. Тип и назначение. Радиостанция Р-173М ультракоротковолновая, приемопередающая, телефонная с частотной модуляцией, симплексная, возимая. Предназначена для обеспечения двухсторонней радиосвязи между подвижными объектами в движении и на стоянке. Радиостанция идет взамен Р-123М на бронеобъекты и КШМ. Радиостанция обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи на любой из 10 заранее подготовленных частот.
Военная Кафедра Связи Занятие №4 - 7 - Радиостанция Р-111. Тип и назначение. Радиостанция Р-111 - ультракоротковолновая, приемопередающая, телефонная с частотной модуляцией, симплексная, возимая. Радиостанция обеспечивает вхождение в радиосвязь без поиска корреспондента и ведение радиосвязи на любой частоте диапазона с автоматизированной перестройкой на одну из четырех заранее подготовленных частот как на стоянке, так и в движении.. В состав комплекта входят: приемопередатчик; блок согласующего антенного устройства (САУ); блок автоматики САУ; блок питания усилителя мощности (БП УМ); комплект антенных устройств; комплект оконечных устройств (микротелефонные и шлемофонные гарнитуры); комплект кабелей; вспомогательное оборудование, ЗИП и техническая документация.
Военная Кафедра Связи Занятие №4 - 8 - Состав комплекта радиостанции Р-171 -приемопередатчик, -усилитель мощности (УМ); -устройство согласующее антенное автоматическое (УСАА); -фильтр (ФР); -комплект кабелей (6); -ЗИП.
Военная Кафедра Связи Занятие №4 - 9 - Режим работы : МТГ - прием и передачу по радио, с возможностью вызова корреспондента, регулировкой выходного напряжения на телефонах и работой ПШ. ТЛГ. ПРМ, ТЛГ. ПРД - прием и передачу по радио сигналов тонального телеграфирования. ТЛК - прием и передачу телекодовой информации по телефонному каналу. ОК. АПП. - прием и передачу с использованием специальной оконечной аппаратуры. ДУПЛ. - одновременный прием и передачу по радио с возможностью вызова корреспондента. ЛИНИЯ - прием и передачу по радио при управлении радиостанцией с телефонного аппарата ТА-57 по кабелю П-274М до 500 м с возможностью посылки и приема вызова. АВТ. Ртр. - автоматическая ретрансляция при соединении двухпроводной линией 2-х радиостанций. РУЧ. Ртр. – ручная ретрансляция сигналов.
Военная Кафедра Связи Занятие №4 - 10 - Состав комплекта радиостанции Р-163-50У Приемопередатчик Штыри антенные в чехле (2) Комплект ЗИП Техническое описание, инструкция по эксплуатации и формуляр Комплект монтажных частей. Радиостанция Р-163-50У. Тип и назначение. Радиостанция Р-163-50У является ультракоротковолновой, приемопередающей, телефонная с частотной модуляцией и предназначена для обеспечения радиосвязи между наземными подвижными объектами на стоянке и в движении. Радиостанция обеспечивает круглосуточную беспоисковую и бесподстроечную двухстороннюю радиосвязь как с однотипными радиостанциями, так и с другими радиостанциями, совместимыми по диапазону рабочих частот и видам модуляций.
Военная Кафедра Связи Занятие №4 - 11- Виды работ : Телефон с частотной модуляцией Слуховой тональный телеграф Сигнально - кодовая связь Цифровая связь на скорости 16 кбит/с Режимы работ : симплекс (СМ); двухчастотный симплекс (ДС); дуплекс (при наличии дополнительного приемника Р-163УП); дежурный прием (ДП); автоматизированный переход на резервную частоту; ретрансляция сигналов однотипных радиостанций в двухчастотном симплексе (при наличии дополнительного приемника Р-163УП); дистанционное управление и управление радиостанциями другого типа.

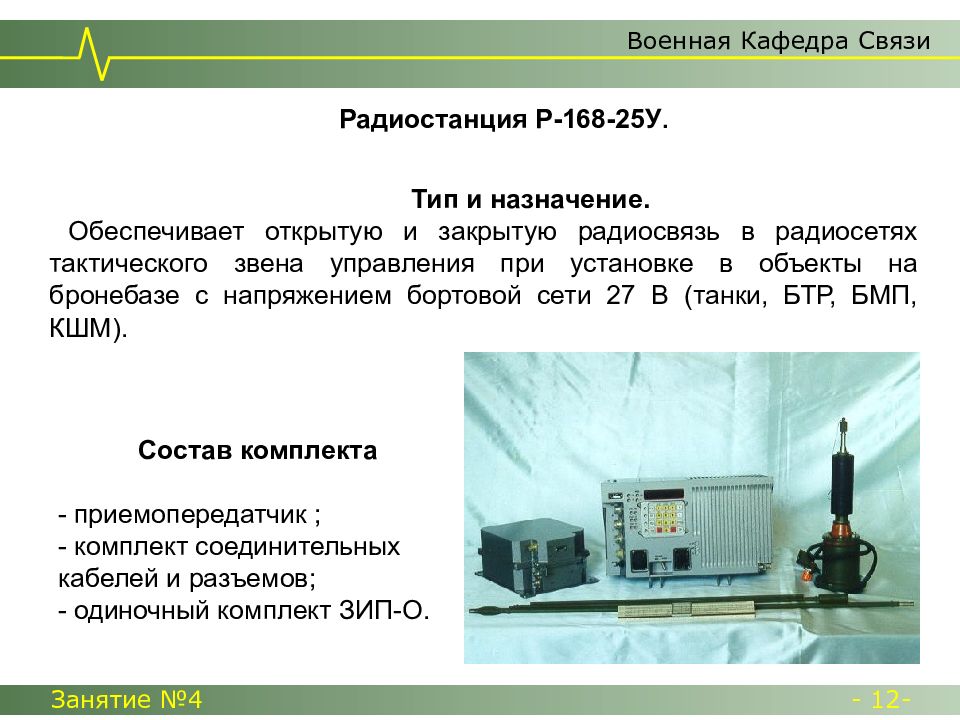

Военная Кафедра Связи Занятие №4 - 12- Тип и назначение. Обеспечивает открытую и закрытую радиосвязь в радиосетях тактического звена управления при установке в объекты на бронебазе с напряжением бортовой сети 27 В (танки, БТР, БМП, КШМ). Радиостанция Р-168-25У.
Военная Кафедра Связи Занятие №4 - 13- 1. Симплекс (СМ) 2. Двухчастотный симплекс (ДС) 3. Сканирующий прием от 4 до 8 заранее подготовленных частот 4. Техническое маскирование речевой информации (ТМРИ) 5. Программная перестройка рабочей частоты (ППРЧ) 6. Адаптивная адресная связь 7. Прием и передача цифровой информации 8. Избирательная и циркулярная связь
Р-123М Р-173 Р-111 Р-171 Р-163-50У Р-168-25 У Диапазон частот, МГц 20 - 51,5 30 - 76 20 - 52 30 – 76 30 - 80 30 - 108 Шаг сетки частот, кГц 25 1 25 1 1 25 Количество ЗПЧ / Время перестройки, с 4 / 45 10 / 3 4 / 15-45 10 / 10 16 / 0,1 8 / 0,1 Мощность передатчика, Вт 20 3; 30 80 (1; 20; 100 % ) 3; 75 1; 30 1; 8; 40 Чувствительность приемника, мкВ 2,5 (с ПШ 4) 1,5 ( с ПШ 3) 1,5 1,5 – ТФ 0,6 - ТГ 1,2 – ТФ 0,45 - ТГ 1 Потребляемый ток, А: прием / передача 3 9,6 1,5 9 7 20 2 22 2,3 10 Антенны АШ-4 АШ-1,5/11м АШ-3 АШ-1,5/11м АШ-4 ШДА / 16м АШ-3 ШДА / 16м АШ -2 БШДА ШДАМ Дальность связи, км, в движ. / на стоянке 20 / 70 20 / 70 35 / 80 20 / 70 20 / 40 20 / 40 Источник питания Бортовая сеть объекта напряжением 26 в + - 3,7 В Масса рабочего комплекта, кг 45 43 100 61 27 39 Вид сигнала ТФ ЧМ, Тон. выз ТФ ЧМ, Тон. выз ТФ ЧМ, Тон. выз ТФ ЧМ, ТГ АТ ТФ ЧМ, ТГ АТ ТФ ЧМ, Тон. выз Режим работ СМ, СМ ПШ, Деж. прием СМ,СМ ПШ, Деж. прием СМ,СМ ПШ, Деж. прием МТГ, ТЛГ, ТЛК, Ок.Ап, Линия, Ретр. СМ, ДС, ППРЧ, СКС

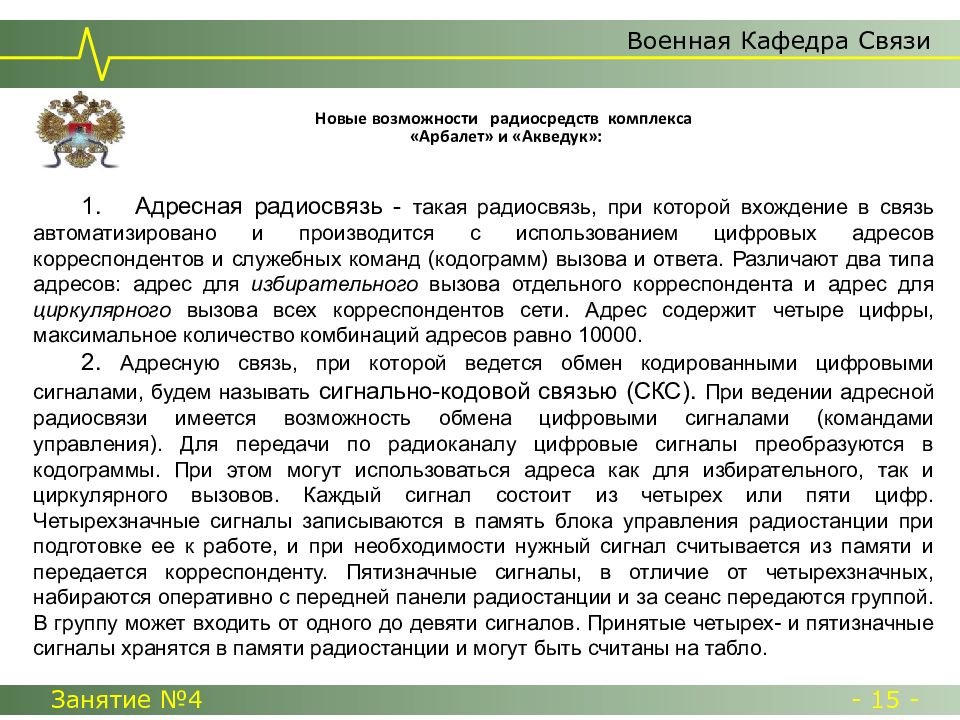

Военная Кафедра Связи Занятие №4 - 15 - 1. Адресная радиосвязь - такая радиосвязь, при которой вхождение в связь автоматизировано и производится с использованием цифровых адресов корреспондентов и служебных команд (кодограмм) вызова и ответа. Различают два типа адресов: адрес для избирательного вызова отдельного корреспондента и адрес для циркулярного вызова всех корреспондентов сети. Адрес содержит четыре цифры, максимальное количество комбинаций адресов равно 10000. 2. Адресную связь, при которой ведется обмен кодированными цифровыми сигналами, будем называть сигнально-кодовой связью (СКС). При ведении адресной радиосвязи имеется возможность обмена цифровыми сигналами (командами управления). Для передачи по радиоканалу цифровые сигналы преобразуются в кодограммы. При этом могут использоваться адреса как для избирательного, так и циркулярного вызовов. Каждый сигнал состоит из четырех или пяти цифр. Четырехзначные сигналы записываются в память блока управления радиостанции при подготовке ее к работе, и при необходимости нужный сигнал считывается из памяти и передается корреспонденту. Пятизначные сигналы, в отличие от четырехзначных, набираются оперативно с передней панели радиостанции и за сеанс передаются группой. В группу может входить от одного до девяти сигналов. Принятые четырех- и пятизначные сигналы хранятся в памяти радиостанции и могут быть считаны на табло.

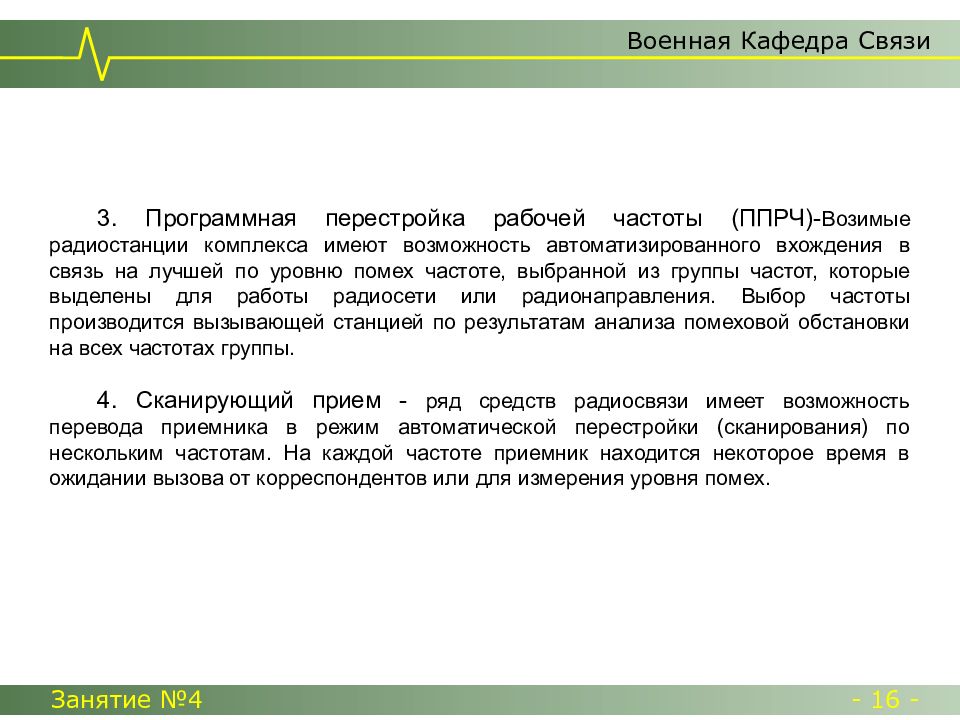

Военная Кафедра Связи Занятие №4 - 16 - 3. Программная перестройка рабочей частоты (ППРЧ)- Возимые радиостанции комплекса имеют возможность автоматизированного вхождения в связь на лучшей по уровню помех частоте, выбранной из группы частот, которые выделены для работы радиосети или радионаправления. Выбор частоты производится вызывающей станцией по результатам анализа помеховой обстановки на всех частотах группы. 4. Сканирующий прием - ряд средств радиосвязи имеет возможность перевода приемника в режим автоматической перестройки (сканирования) по нескольким частотам. На каждой частоте приемник находится некоторое время в ожидании вызова от корреспондентов или для измерения уровня помех.
Военная Кафедра Связи Занятие №4 - 17 - Структурная схема радиостанции Р-173 В соответствие с функциональным назначением можно выделить 3 группы: Тракт приема, выполняющий функции приема, селекции, усиления, детектирования принятого радиосигнала и подача его на телефоны или оконечную аппаратуру. Тракт передачи, где осуществляется генерирование, модулирование и усиление мощности излучаемого радиосигнала. Общие блоки – синтезатор, микропроцессор АСАУ, блок питания и передняя панель радиостанции. 2. Структурные схемы радиостанций.

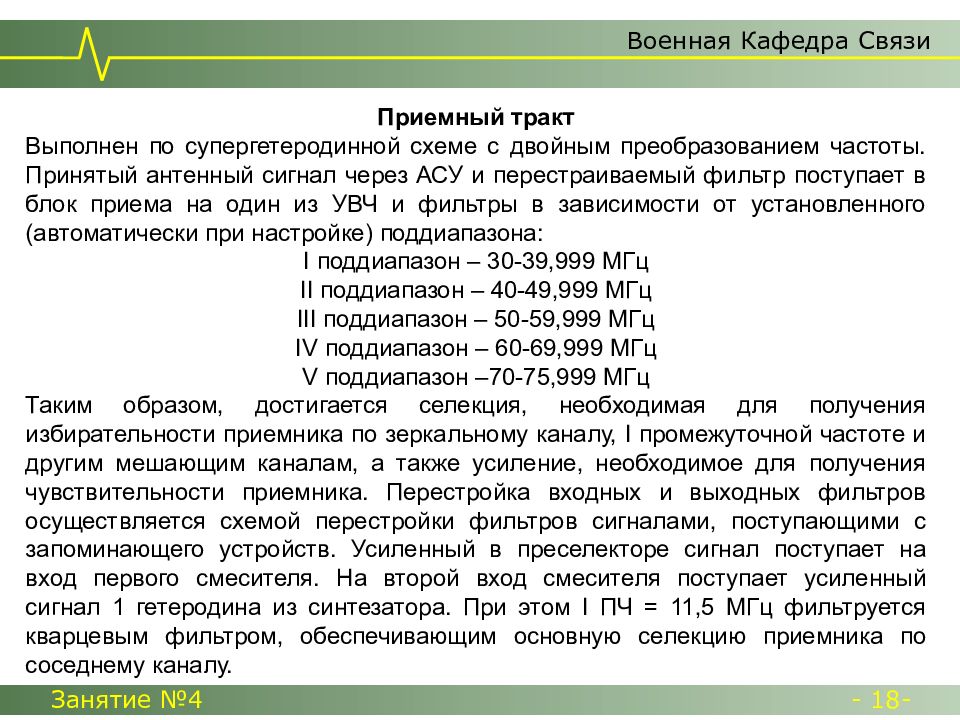

Военная Кафедра Связи Занятие №4 - 18- Приемный тракт Выполнен по супергетеродинной схеме с двойным преобразованием частоты. Принятый антенный сигнал через АСУ и перестраиваемый фильтр поступает в блок приема на один из УВЧ и фильтры в зависимости от установленного (автоматически при настройке) поддиапазона: I поддиапазон – 30-39,999 МГц II поддиапазон – 40-49,999 МГц III поддиапазон – 50-59,999 МГц IV поддиапазон – 60-69,999 МГц V поддиапазон –70-75,999 МГц Таким образом, достигается селекция, необходимая для получения избирательности приемника по зеркальному каналу, I промежуточной частоте и другим мешающим каналам, а также усиление, необходимое для получения чувствительности приемника. Перестройка входных и выходных фильтров осуществляется схемой перестройки фильтров сигналами, поступающими с запоминающего устройств. Усиленный в преселекторе сигнал поступает на вход первого смесителя. На второй вход смесителя поступает усиленный сигнал 1 гетеродина из синтезатора. При этом I ПЧ = 11,5 МГц фильтруется кварцевым фильтром, обеспечивающим основную селекцию приемника по соседнему каналу.
Военная Кафедра Связи Занятие №4 - 19 - Рабочая частота радиостанции Частота I гетеродина Значение ПЧ 30-52,999 МГц 41,5-64,499 МГц F пч= F 1 г – F р 53-75,999 МГц 41,5-64,499 МГц F пч= F р – F 1 г Усиленный в усилителе 1ПЧ сигнал с частотой Г1ПЧ=11,5 МГц поступает на 2 смеситель. Напряжением второго гетеродина служит высокостабильное напряжение с частотой 10 МГЦ, поступающее из синтезатора. Выделенное после второго смесителя напряжение F2 пч=1,5 МГц, усиливается, проходит через ограничитель и поступает на частотный детектор. Напряжение низкой частоты с выхода ЧД фильтруется и усиливается УНЧ.
Военная Кафедра Связи Занятие №4 - 20- При переводе тангенты нагрудного переключателя в положение ПЕРЕДАЧА поступает команда на включение передатчика. Формирование ВЧ сигнала происходит в блоке передатчика. Рабочий диапазон возбудителя разбит на 5 поддиапазонов (также как в приемном тракте). Причем включение нужного поддиапазона и управление возбудителем производится командами со схемы переключения диапазонов и схемы перестройки фильтров. На каждой рабочей частоте работает один из возбудителей. Для обеспечения высокой стабильности выходной частоты возбудитель охвачен кольцом фазовой автоподстройки (ФАПЧ), в которое входит смеситель, фазовый детектор, схема поиска, фильтр нижних частот ФАПЧ. Передающий тракт.
Военная Кафедра Связи Занятие №4 - 21 - Кольцо ФАПЧ работает следующим образом: высокочастотное напряжение возбудителя, прошедшее через буферные каскады поступает на смеситель. На второй вход подается напряжение 1 гетеродина. На выходе смесителя выдается сигнал с частотой 11,5 МГц, имеющий ту же нестабильность, что и сигнал, пришедший с возбудителя. Далее сигнал с частотой 11,5 МГц поступает на ФД, где сравнивается с частотой управляемого генератора (УГ) равной 11,5 МГц и имеющий высокую стабильность. При их значительном различии включается схема, изменяющая частоту возбудителя в широких пределах. Синхронно с изменением частоты возбудителя начинает изменяться промежуточная частота и в этот момент, когда она становится равной частоте УГ – 11,5 МГц, схема поиска отключается и выходное напряжение фазового детектора через ФНЧ системы ФАПЧ автоматически поддерживает равенство этих частот с точностью до фазы. .
Таким образом, нестабильность возбудителя определяется нестабильностью частоты синтезатора, поступающей на смеситель и нестабильностью управляемого генератора. При этом, если выходной сигнал управляемого генератора будет промодулирован по частоте, то выходной сигнал блока будет промодулирован по такому же закону с высокой точностью Напряжение модуляции на управляемый генератор поступает с подмодулятора, формирующего частотные и амплитудные характеристики входных сигналов. Высокостабильный по частоте промодулированный сигнал поступает на усилитель мощности, обеспечивающий необходимое усиление. Усиленный сигнал подается на антенну через автоматически перестраиваемые фильтр и антенное согласующее устройство. Военная Кафедра Связи Занятие №4 - 22-

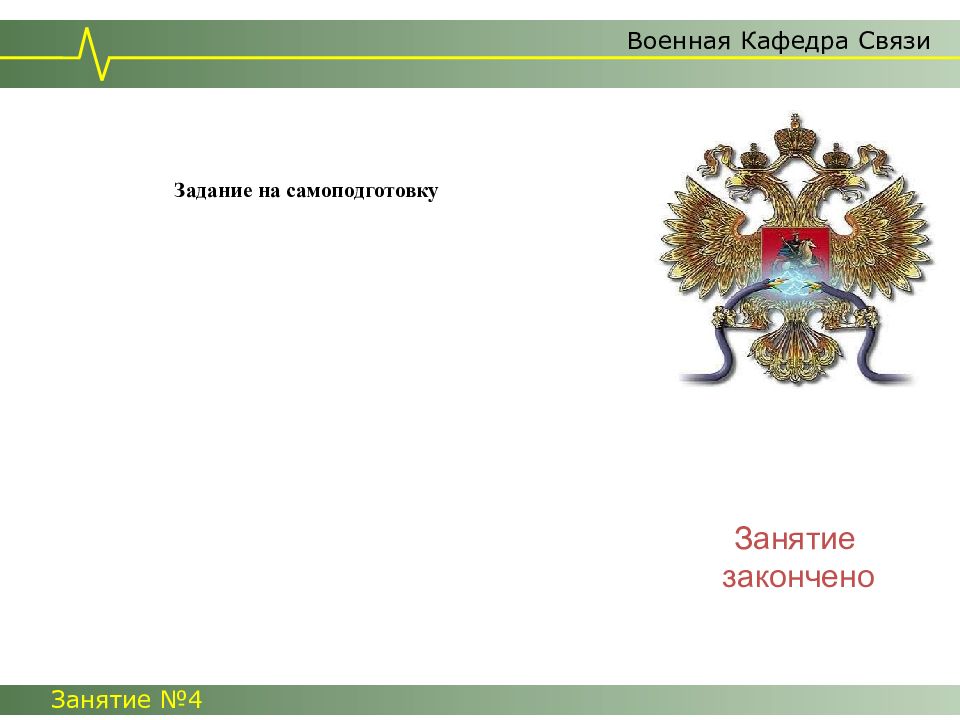

Военная Кафедра Связи Занятие №4 Занятие закончено
