Военная кафедра ИВО СПбГУТ САНКТ-ПЕТЕРБУРГ 2012 Г.
Занятие № 2 «Р абота на средствах радио и проводной связи ». Учебные вопросы: 1. Назначение, тактико-технические данные, общее устройство проводных средств связи. 2. Изучение устройства и эксплуатация проводных средств связи. 3. Эксплуатация радиостанций малой мощности. 4. Назначение, тактико-технические данные, общее устройство КШМ. Тема № 1 «Военная техника радио и проводной связи».

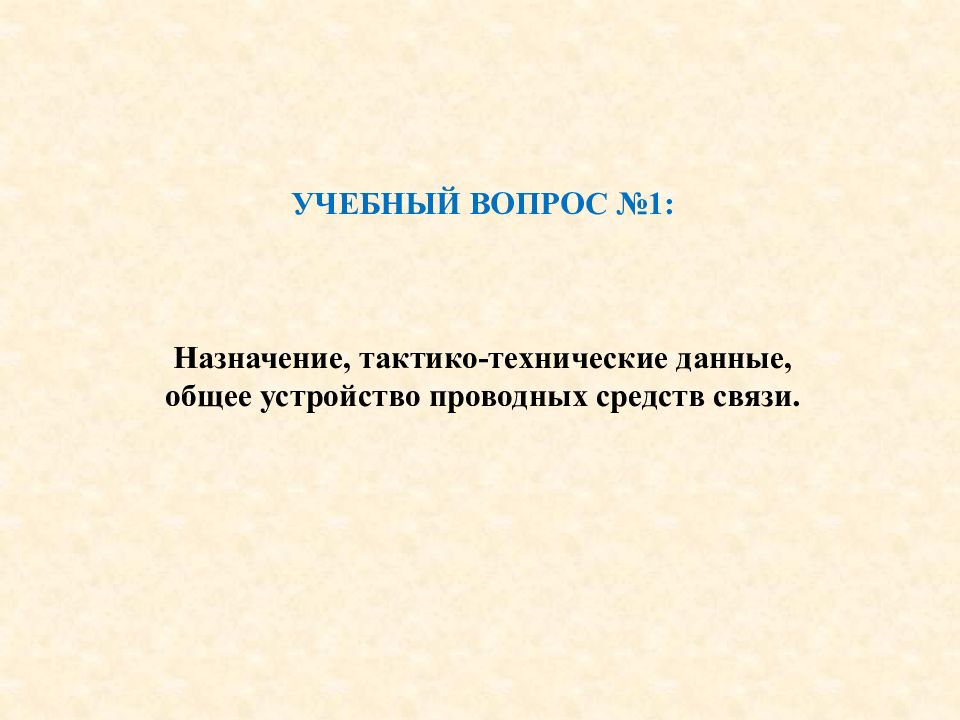

УЧЕБНЫЙ ВОПРОС №1: Назначение, тактико-технические данные, общее устройство проводных средств связи.
УЧЕБНЫЙ ВОПРОС №2: Изучение устройства и эксплуатация проводных средств связи.

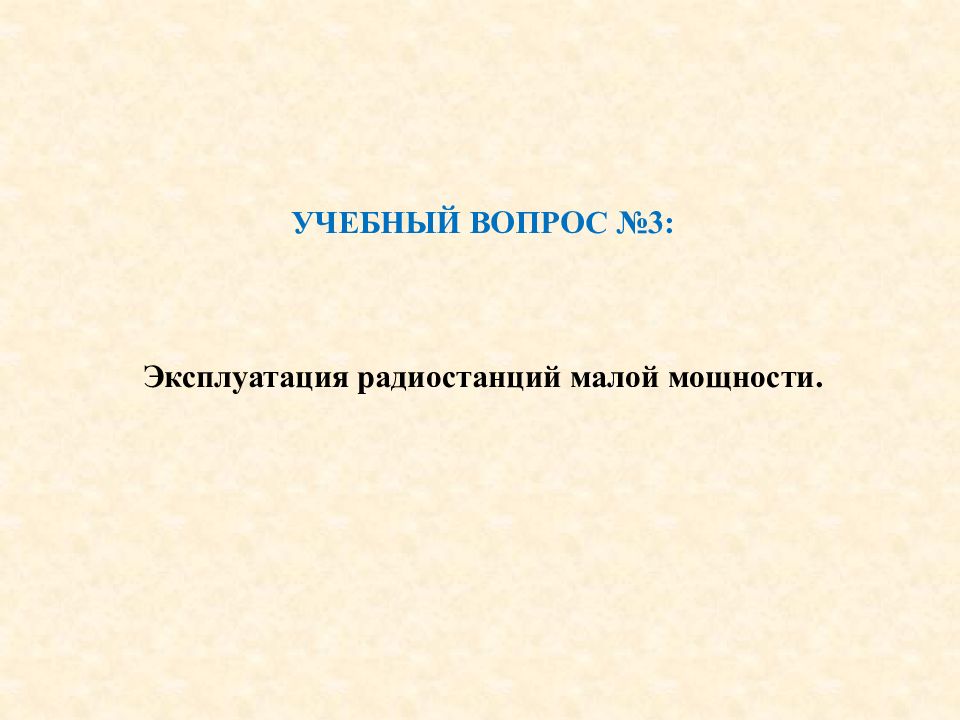

УЧЕБНЫЙ ВОПРОС №3: Эксплуатация радиостанций малой мощности.

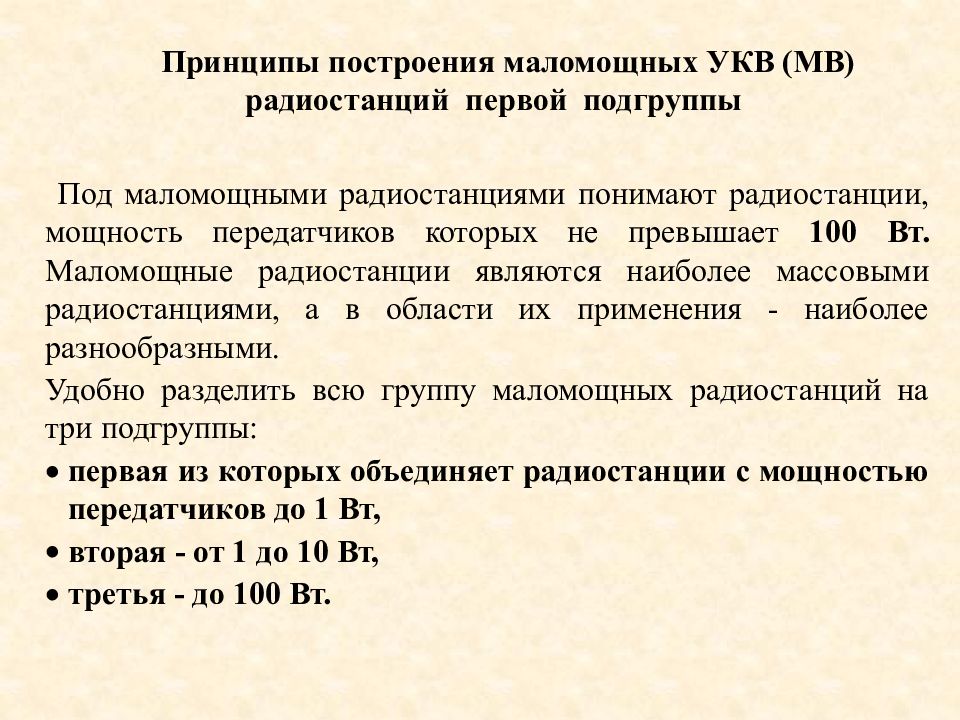

Под маломощными радиостанциями понимают радиостанции, мощность передатчиков которых не превышает 100 Вт. Маломощные радиостанции являются наиболее массовыми радиостанциями, а в области их применения - наиболее разнообразными. Удобно разделить всю группу маломощных радиостанций на три подгруппы: первая из которых объединяет радиостанции с мощностью передатчиков до 1 Вт, вторая - от 1 до 10 Вт, третья - до 100 Вт. Принципы построения маломощных УКВ (МВ) радиостанций первой подгруппы

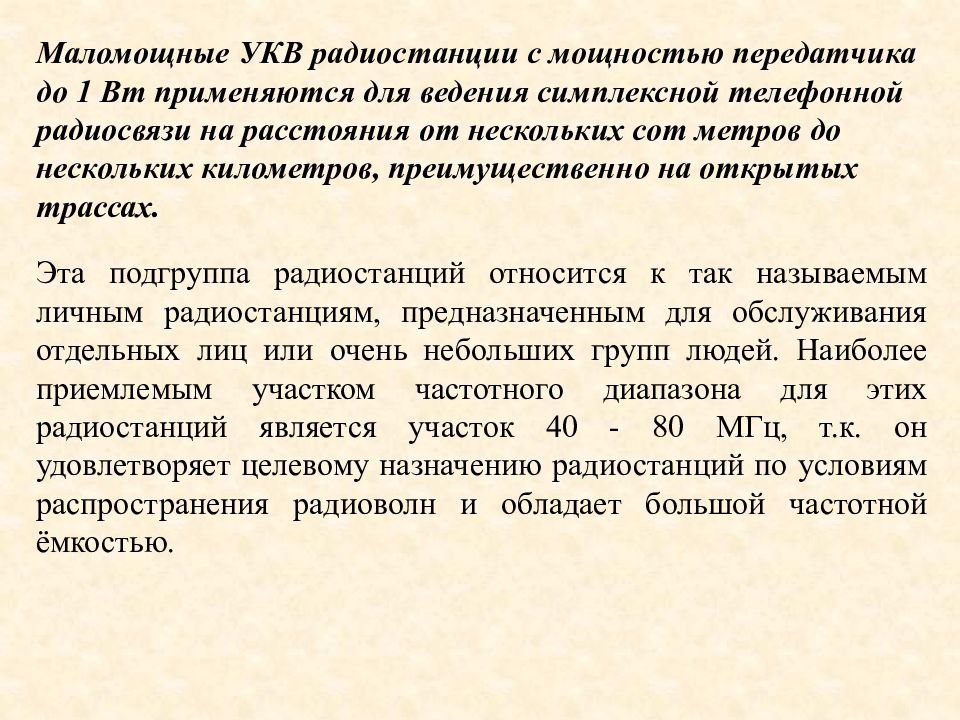

Маломощные УКВ радиостанции с мощностью передатчика до 1 Вт применяются для ведения симплексной телефонной радиосвязи на расстояния от нескольких сот метров до нескольких километров, преимущественно на открытых трассах. Эта подгруппа радиостанций относится к так называемым личным радиостанциям, предназначенным для обслуживания отдельных лиц или очень небольших групп людей. Наиболее приемлемым участком частотного диапазона для этих радиостанций является участок 40 - 80 МГц, т.к. он удовлетворяет целевому назначению радиостанций по условиям распространения радиоволн и обладает большой частотной ёмкостью.

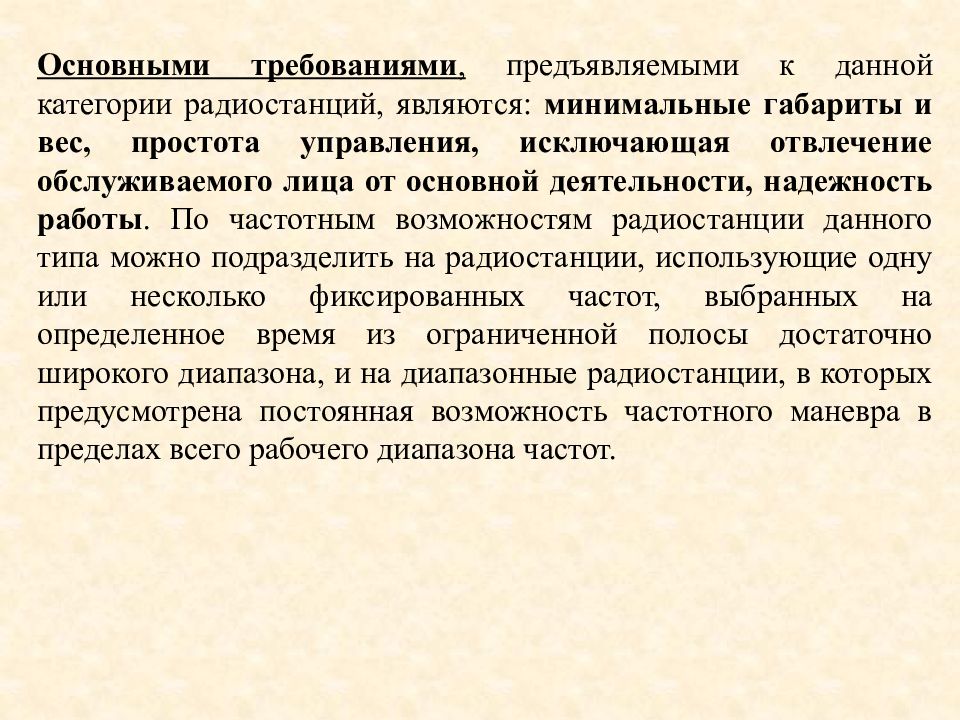

Основными требованиями, предъявляемыми к данной категории радиостанций, являются: минимальные габариты и вес, простота управления, исключающая отвлечение обслуживаемого лица от основной деятельности, надежность работы. По частотным возможностям радиостанции данного типа можно подразделить на радиостанции, использующие одну или несколько фиксированных частот, выбранных на определенное время из ограниченной полосы достаточно широкого диапазона, и на диапазонные радиостанции, в которых предусмотрена постоянная возможность частотного маневра в пределах всего рабочего диапазона частот.

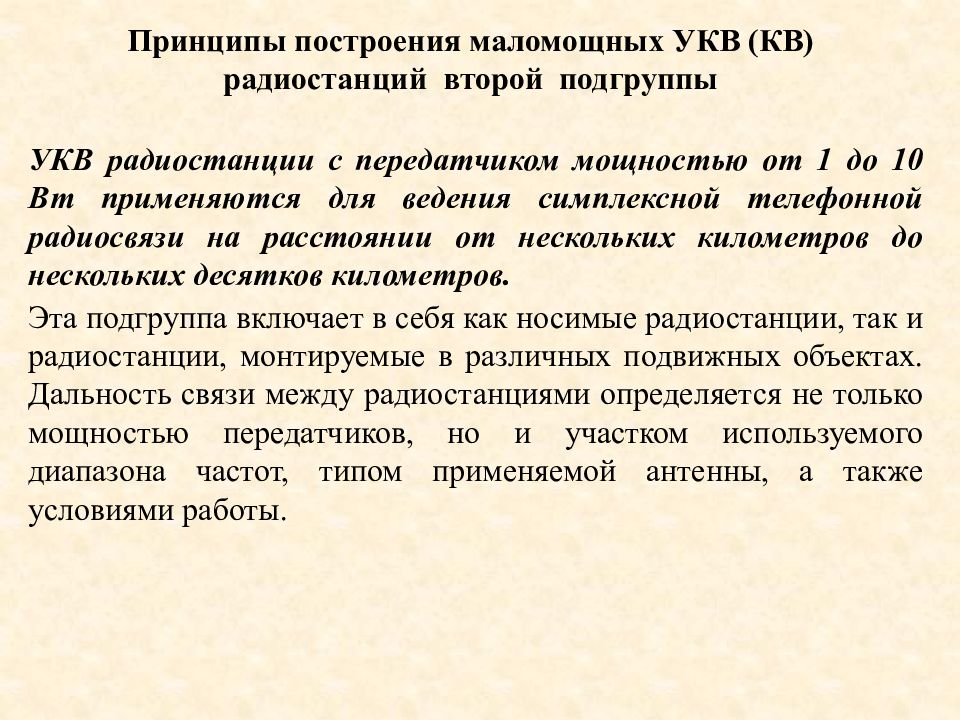

Принципы построения маломощных УКВ (КВ) радиостанций второй подгруппы УКВ радиостанции с передатчиком мощностью от 1 до 10 Вт применяются для ведения симплексной телефонной радиосвязи на расстоянии от нескольких километров до нескольких десятков километров. Эта подгруппа включает в себя как носимые радиостанции, так и радиостанции, монтируемые в различных подвижных объектах. Дальность связи между радиостанциями определяется не только мощностью передатчиков, но и участком используемого диапазона частот, типом применяемой антенны, а также условиями работы.

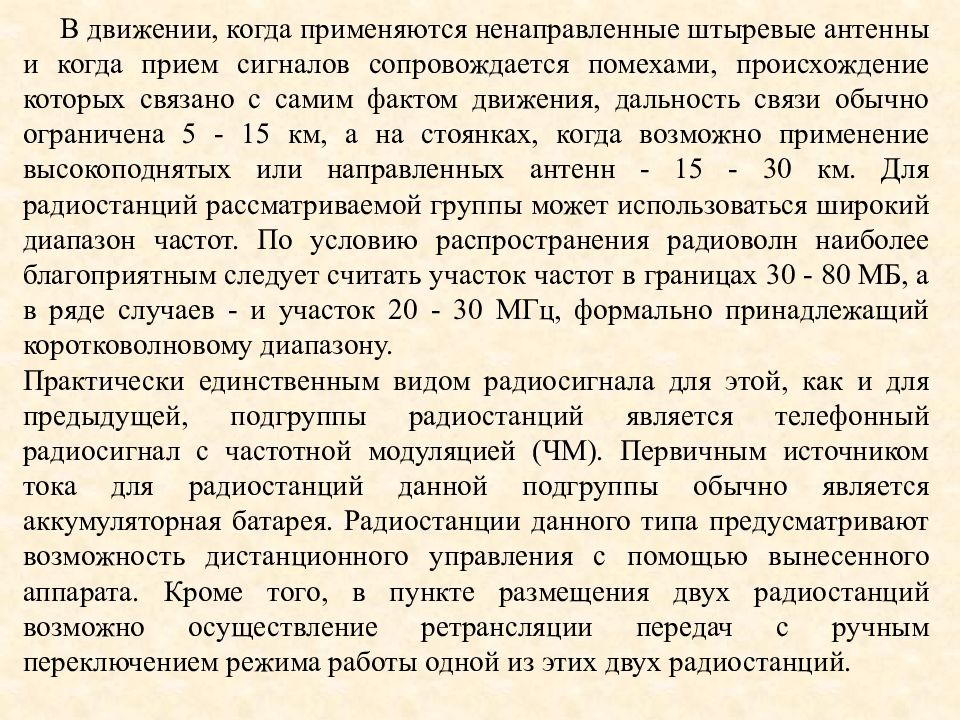

В движении, когда применяются ненаправленные штыревые антенны и когда прием сигналов сопровождается помехами, происхождение которых связано с самим фактом движения, дальность связи обычно ограничена 5 - 15 км, а на стоянках, когда возможно применение высокоподнятых или направленных антенн - 15 - 30 км. Для радиостанций рассматриваемой группы может использоваться широкий диапазон частот. По условию распространения радиоволн наиболее благоприятным следует считать участок частот в границах 30 - 80 МБ, а в ряде случаев - и участок 20 - 30 МГц, формально принадлежащий коротковолновому диапазону. Практически единственным видом радиосигнала для этой, как и для предыдущей, подгруппы радиостанций является телефонный радиосигнал с частотной модуляцией (ЧМ). Первичным источником тока для радиостанций данной подгруппы обычно является аккумуляторная батарея. Радиостанции данного типа предусматривают возможность дистанционного управления с помощью вынесенного аппарата. Кроме того, в пункте размещения двух радиостанций возможно осуществление ретрансляции передач с ручным переключением режима работы одной из этих двух радиостанций.

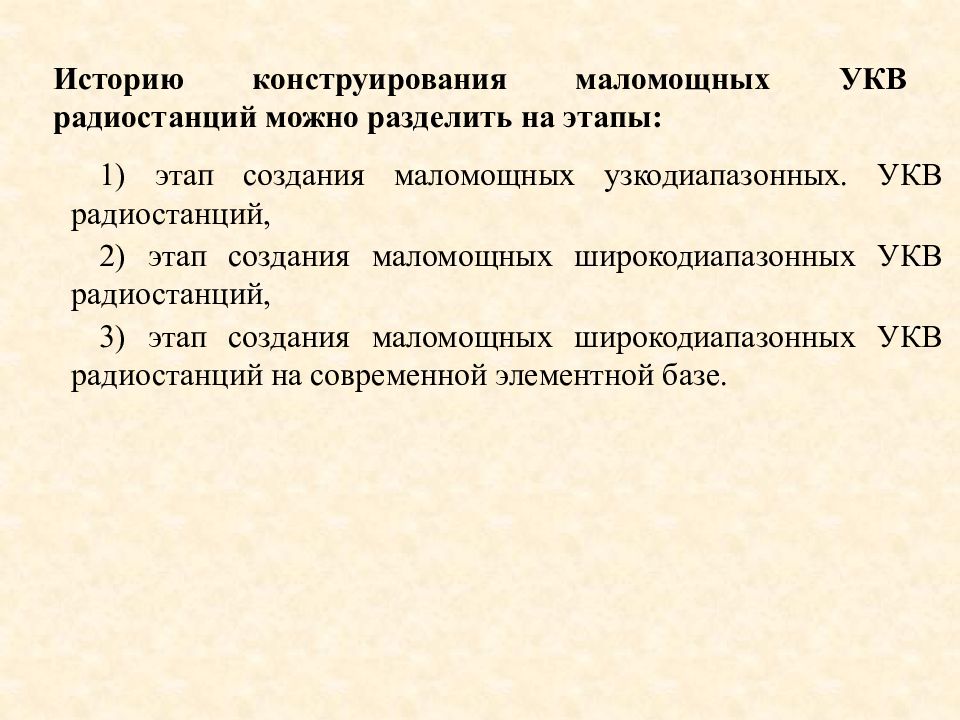

1) этап создания маломощных узкодиапазонных. УКВ радиостанций, 2) этап создания маломощных широкодиапазонных УКВ радиостанций, 3) этап создания маломощных широкодиапазонных УКВ радиостанций на современной элементной базе. Историю конструирования маломощных УКВ радиостанций можно разделить на этапы:

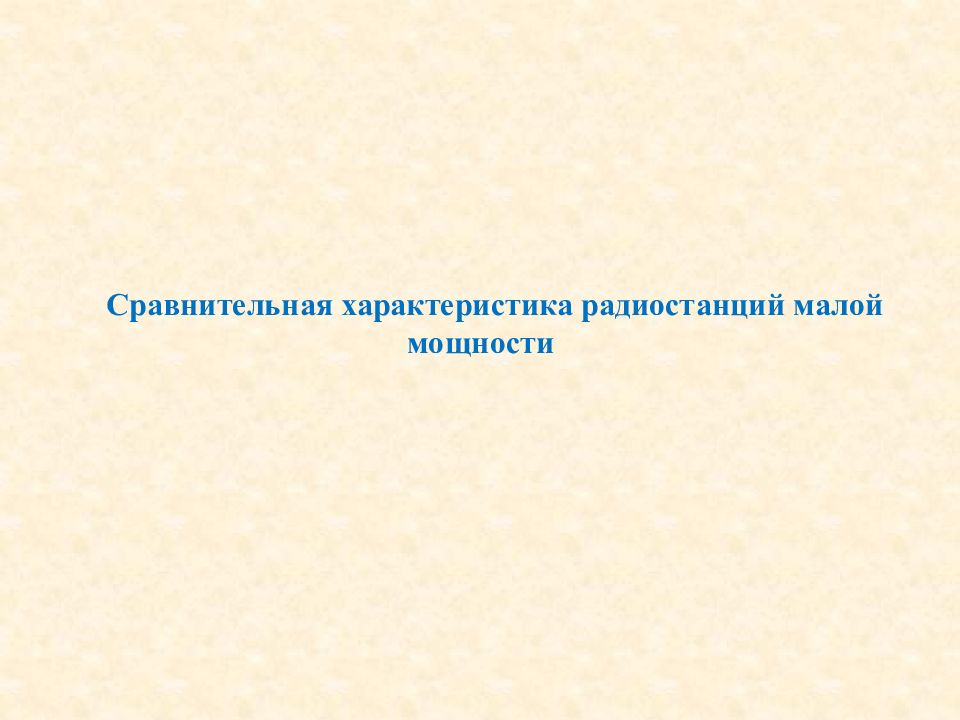

Сравнительная характеристика радиостанций малой мощности

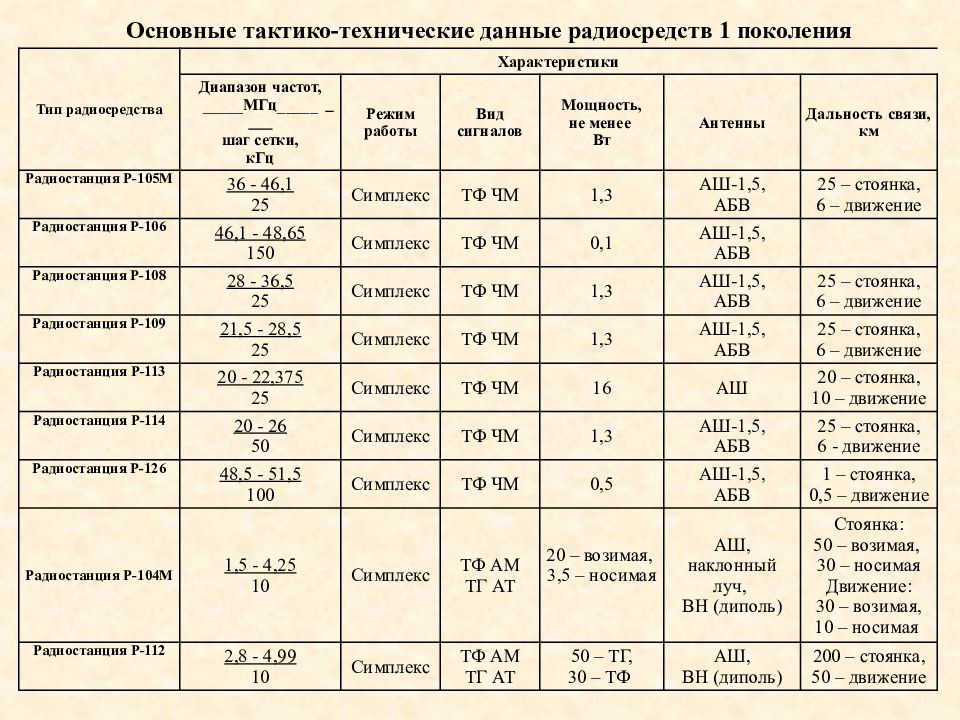

Основные тактико-технические данные радиосредств 1 поколения Тип радиосредства Характеристики Диапазон частот, _____ МГц _____ шаг сетки, кГц Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-105М 36 - 46,1 25 Симплекс ТФ ЧМ 1,3 АШ-1,5, АБВ 25 – стоянка, 6 – движение Радиостанция Р-106 46,1 - 48,65 150 Симплекс ТФ ЧМ 0,1 АШ-1,5, АБВ Радиостанция Р-108 28 - 36,5 25 Симплекс ТФ ЧМ 1,3 АШ-1,5, АБВ 25 – стоянка, 6 – движение Радиостанция Р-109 21,5 - 28,5 25 Симплекс ТФ ЧМ 1,3 АШ-1,5, АБВ 25 – стоянка, 6 – движение Радиостанция Р-113 20 - 22,375 25 Симплекс ТФ ЧМ 16 АШ 20 – стоянка, 10 – движение Радиостанция Р-114 20 - 26 50 Симплекс ТФ ЧМ 1,3 АШ-1,5, АБВ 25 – стоянка, 6 - движение Радиостанция Р-126 48,5 - 51,5 100 Симплекс ТФ ЧМ 0,5 АШ-1,5, АБВ 1 – стоянка, 0,5 – движение Радиостанция Р-104М 1,5 - 4,25 10 Симплекс ТФ АМ ТГ АТ 20 – возимая, 3,5 – носимая АШ, наклонный луч, ВН (диполь) Стоянка: 50 – возимая, 30 – носимая Движение: 30 – возимая, 10 – носимая Радиостанция Р-112 2,8 - 4,99 10 Симплекс ТФ АМ ТГ АТ 50 – ТГ, 30 – ТФ АШ, ВН (диполь) 200 – стоянка, 50 – движение

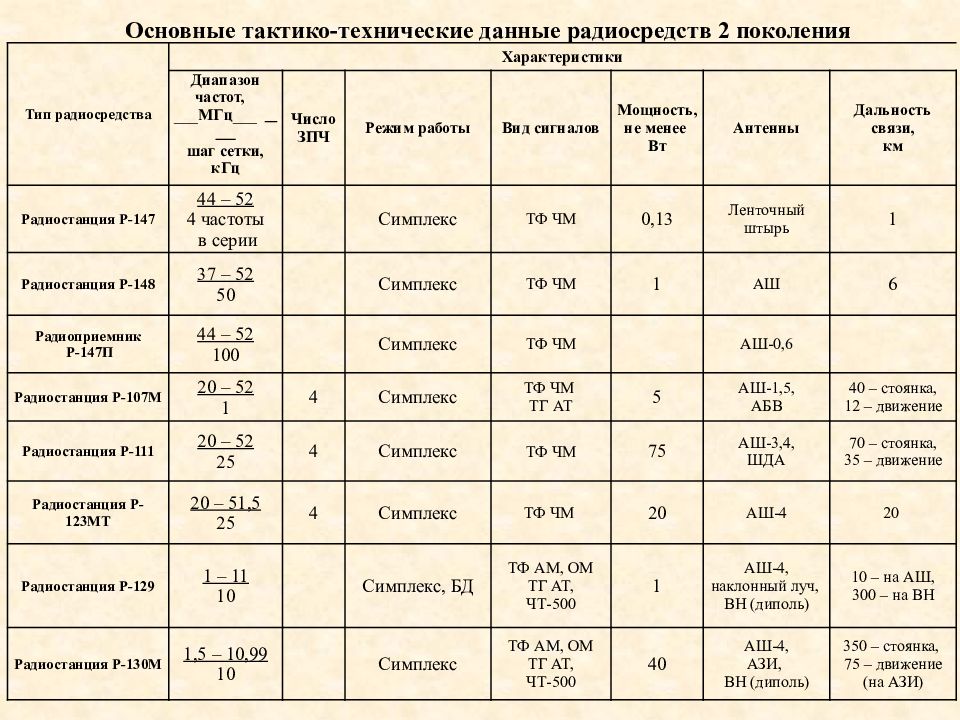

Основные тактико-технические данные радиосредств 2 поколения Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-147 44 – 52 4 частоты в серии Симплекс ТФ ЧМ 0,13 Ленточный штырь 1 Радиостанция Р-148 37 – 52 50 Симплекс ТФ ЧМ 1 АШ 6 Радиоприемник Р-147П 44 – 52 100 Симплекс ТФ ЧМ АШ-0,6 Радиостанция Р-107М 20 – 52 1 4 Симплекс ТФ ЧМ ТГ АТ 5 АШ-1,5, АБВ 40 – стоянка, 12 – движение Радиостанция Р-111 20 – 52 25 4 Симплекс ТФ ЧМ 75 АШ-3,4, ШДА 70 – стоянка, 35 – движение Радиостанция Р-123МТ 20 – 51,5 25 4 Симплекс ТФ ЧМ 20 АШ-4 20 Радиостанция Р-129 1 – 11 10 Симплекс, БД ТФ АМ, ОМ ТГ АТ, ЧТ-500 1 АШ-4, наклонный луч, ВН (диполь) 10 – на АШ, 300 – на ВН Радиостанция Р-130М 1,5 – 10,99 10 Симплекс ТФ АМ, ОМ ТГ АТ, ЧТ-500 40 АШ-4, АЗИ, ВН (диполь) 350 – стоянка, 75 – движение (на АЗИ)

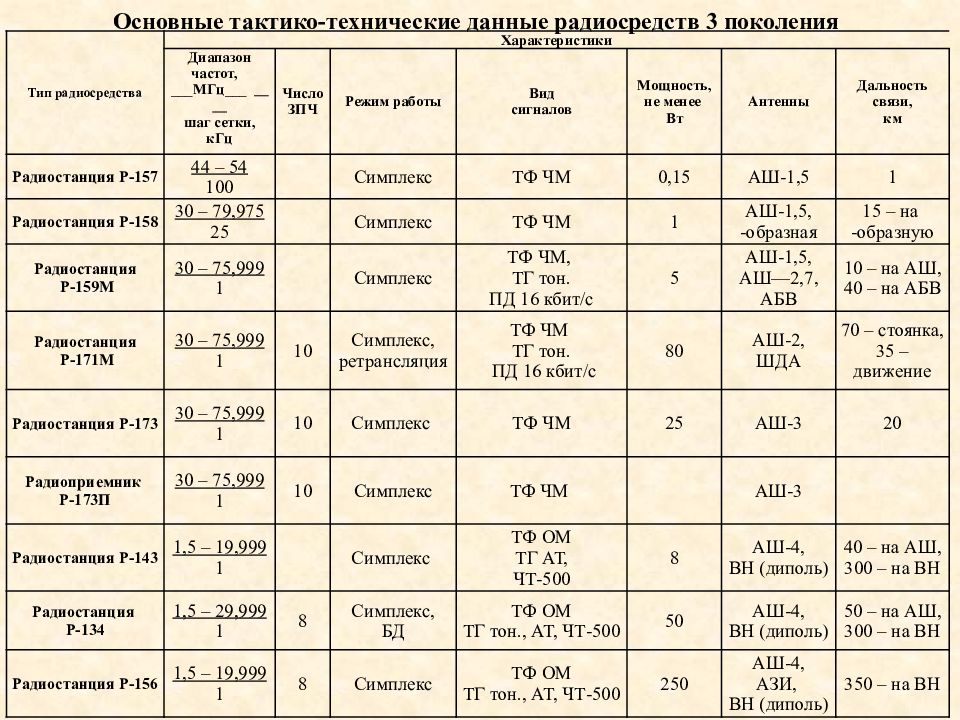

Основные тактико-технические данные радиосредств 3 поколения Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-157 44 – 54 100 Симплекс ТФ ЧМ 0,15 АШ-1,5 1 Радиостанция Р-158 30 – 79,975 25 Симплекс ТФ ЧМ 1 АШ-1,5, -образная 15 – на -образную Радиостанция Р-159М 30 – 75,999 1 Симплекс ТФ ЧМ, ТГ тон. ПД 16 кбит/с 5 АШ-1,5, АШ—2,7, АБВ 10 – на АШ, 40 – на АБВ Радиостанция Р-171М 30 – 75,999 1 10 Симплекс, ретрансляция ТФ ЧМ ТГ тон. ПД 16 кбит/с 80 АШ-2, ШДА 70 – стоянка, 35 – движение Радиостанция Р-173 30 – 75,999 1 10 Симплекс ТФ ЧМ 25 АШ-3 20 Радиоприемник Р-173П 30 – 75,999 1 10 Симплекс ТФ ЧМ АШ-3 Радиостанция Р-143 1,5 – 19,999 1 Симплекс ТФ ОМ ТГ АТ, ЧТ-500 8 АШ-4, ВН (диполь) 40 – на АШ, 300 – на ВН Радиостанция Р-134 1,5 – 29,999 1 8 Симплекс, БД ТФ ОМ ТГ тон., АТ, ЧТ-500 50 АШ-4, ВН (диполь) 50 – на АШ, 300 – на ВН Радиостанция Р-156 1,5 – 19,999 1 8 Симплекс ТФ ОМ ТГ тон., АТ, ЧТ-500 250 АШ-4, АЗИ, ВН (диполь) 350 – на ВН

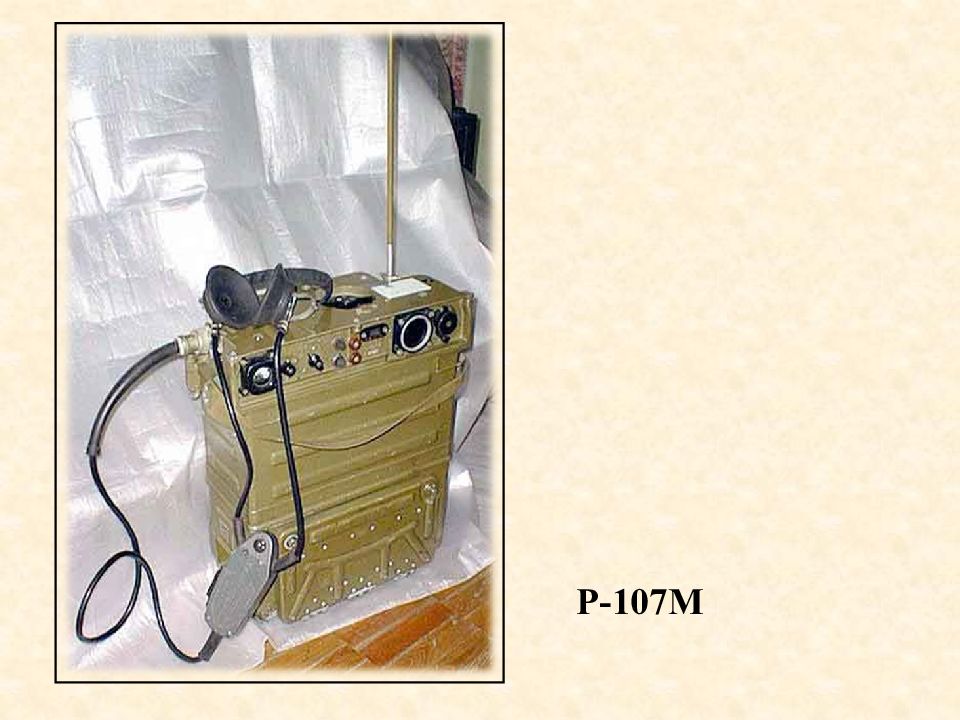

Р-107М

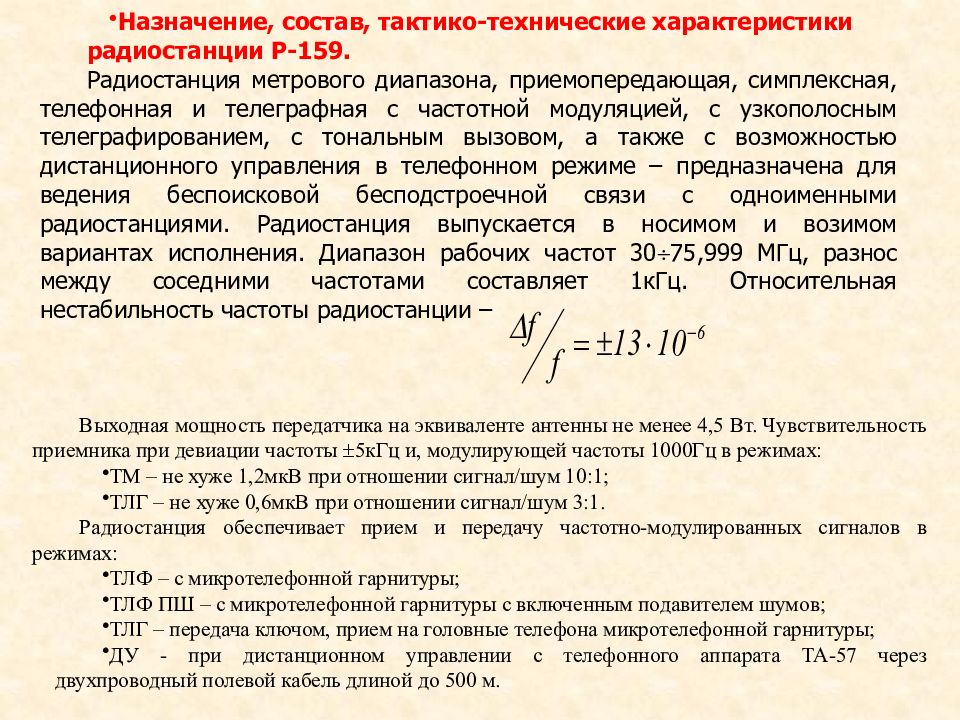

Назначение, состав, тактико-технические характеристики радиостанции Р-159. Радиостанция метрового диапазона, приемопередающая, симплексная, телефонная и телеграфная с частотной модуляцией, с узкополосным телеграфированием, с тональным вызовом, а также с возможностью дистанционного управления в телефонном режиме – предназначена для ведения беспоисковой бесподстроечной связи с одноименными радиостанциями. Радиостанция выпускается в носимом и возимом вариантах исполнения. Диапазон рабочих частот 30 75,999 МГц, разнос между соседними частотами составляет 1кГц. Относительная нестабильность частоты радиостанции – Выходная мощность передатчика на эквиваленте антенны не менее 4,5 Вт. Чувствительность приемника при девиации частоты 5кГц и, модулирующей частоты 1000Гц в режимах: ТМ – не хуже 1,2мкВ при отношении сигнал/шум 10:1; ТЛГ – не хуже 0,6мкВ при отношении сигнал/шум 3:1. Радиостанция обеспечивает прием и передачу частотно-модулированных сигналов в режимах: ТЛФ – с микротелефонной гарнитуры; ТЛФ ПШ – с микротелефонной гарнитуры с включенным подавителем шумов; ТЛГ – передача ключом, прием на головные телефона микротелефонной гарнитуры; ДУ - при дистанционном управлении с телефонного аппарата ТА-57 через двухпроводный полевой кабель длиной до 500 м.

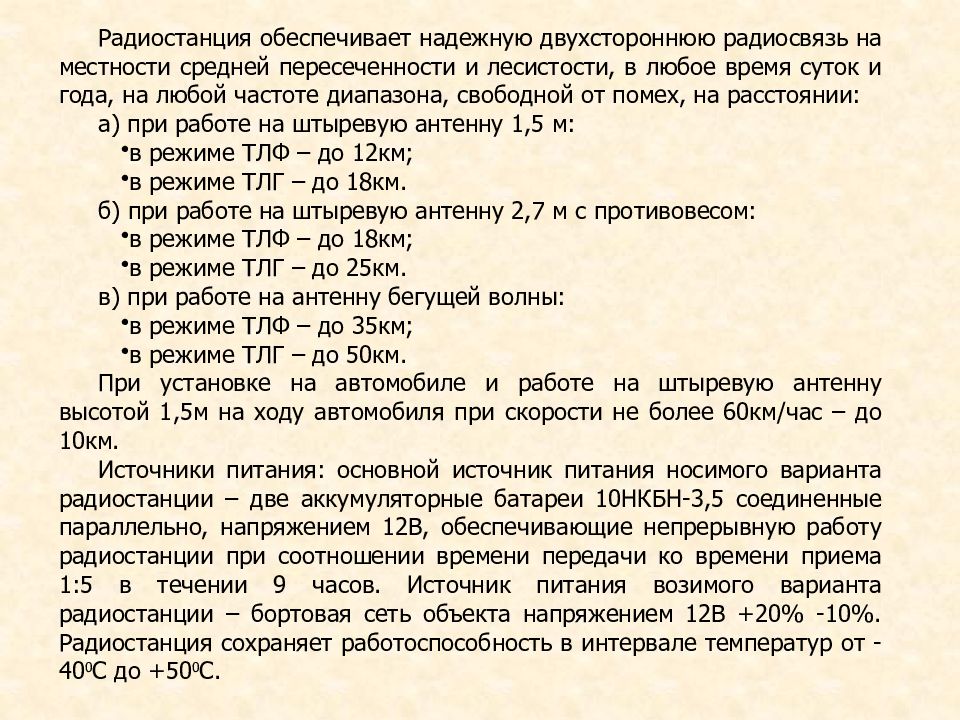

Радиостанция обеспечивает надежную двухстороннюю радиосвязь на местности средней пересеченности и лесистости, в любое время суток и года, на любой частоте диапазона, свободной от помех, на расстоянии: а) при работе на штыревую антенну 1,5 м: в режиме ТЛФ – до 12км; в режиме ТЛГ – до 18км. б) при работе на штыревую антенну 2,7 м с противовесом: в режиме ТЛФ – до 18км; в режиме ТЛГ – до 25км. в) при работе на антенну бегущей волны: в режиме ТЛФ – до 35км; в режиме ТЛГ – до 50км. При установке на автомобиле и работе на штыревую антенну высотой 1,5м на ходу автомобиля при скорости не более 60км/час – до 10км. Источники питания: основной источник питания носимого варианта радиостанции – две аккумуляторные батареи 10НКБН-3,5 соединенные параллельно, напряжением 12В, обеспечивающие непрерывную работу радиостанции при соотношении времени передачи ко времени приема 1:5 в течении 9 часов. Источник питания возимого варианта радиостанции – бортовая сеть объекта напряжением 12В +20% -10%. Радиостанция сохраняет работоспособность в интервале температур от -40 0 С до +50 0 С.

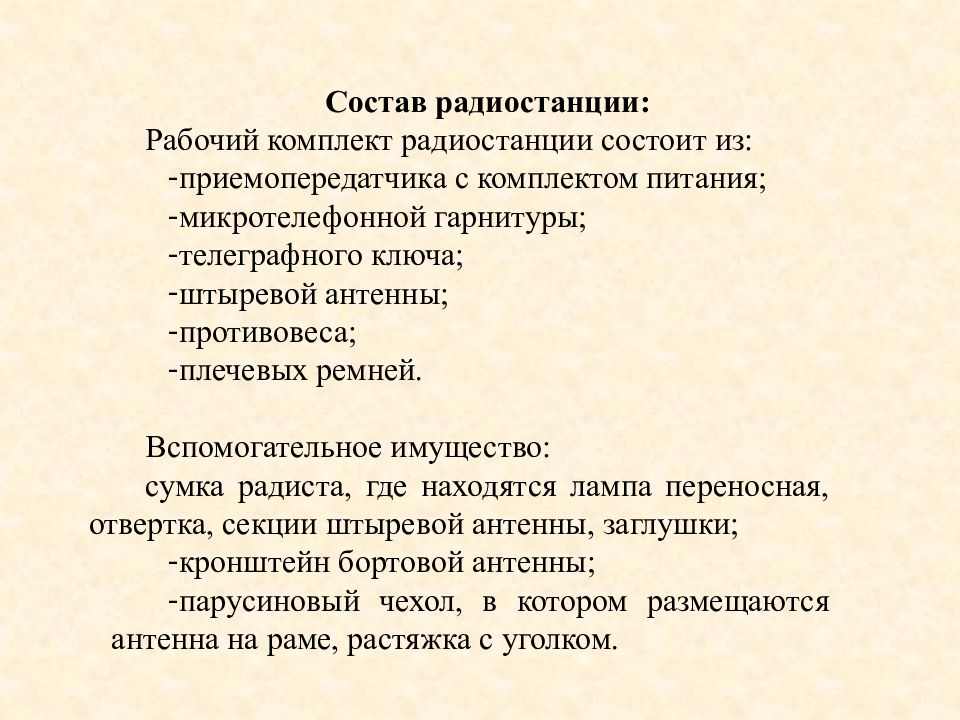

Состав радиостанции: Рабочий комплект радиостанции состоит из: приемопередатчика с комплектом питания; микротелефонной гарнитуры; телеграфного ключа; штыревой антенны; противовеса; плечевых ремней. Вспомогательное имущество: сумка радиста, где находятся лампа переносная, отвертка, секции штыревой антенны, заглушки; кронштейн бортовой антенны; парусиновый чехол, в котором размещаются антенна на раме, растяжка с уголком.

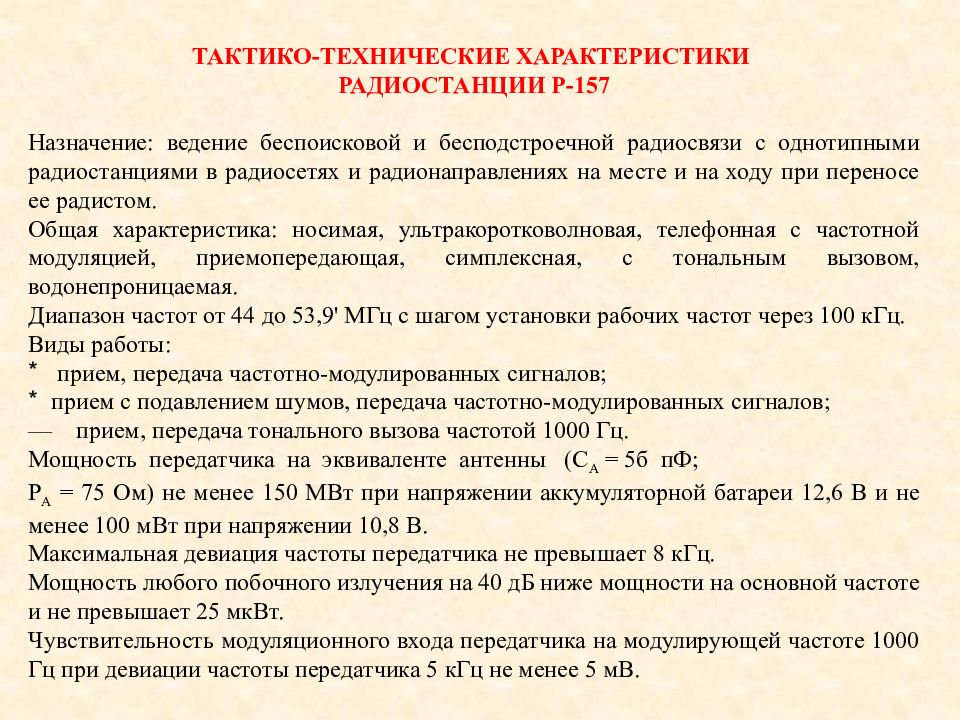

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИОСТАНЦИИ Р-157 Назначение: ведение беспоисковой и бесподстроечной радиосвязи с однотипными радиостанциями в радиосетях и радионаправлениях на месте и на ходу при переносе ее радистом. Общая характеристика: носимая, ультракоротковолновая, телефонная с частотной модуляцией, приемопередающая, симплексная, с тональным вызовом, водонепроницаемая. Диапазон частот от 44 до 53,9' МГц с шагом установки рабочих частот через 100 кГц. Виды работы: прием, передача частотно-модулированных сигналов; прием с подавлением шумов, передача частотно-модулированных сигналов; — прием, передача тонального вызова частотой 1000 Гц. Мощность передатчика на эквиваленте антенны (С А = 5б пФ; Р А = 75 Ом) не менее 150 МВт при напряжении аккумуляторной батареи 12,6 В и не менее 100 мВт при напряжении 10,8 В. Максимальная девиация частоты передатчика не превышает 8 кГц. Мощность любого побочного излучения на 40 дБ ниже мощности на основной частоте и не превышает 25 мкВт. Чувствительность модуляционного входа передатчика на модулирующей частоте 1000 Гц при девиации частоты передатчика 5 кГц не менее 5 мВ.

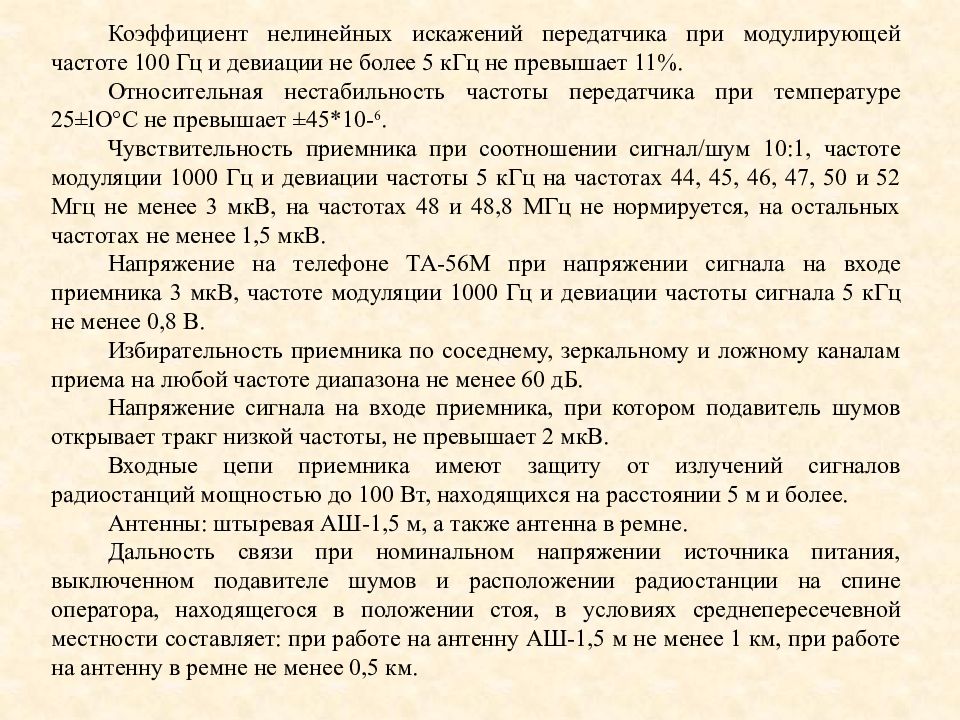

Коэффициент нелинейных искажений передатчика при модулирующей частоте 100 Гц и девиации не более 5 кГц не превышает 11%. Относительная нестабильность частоты передатчика при температуре 25± lO ° C не превышает ±45*10- 6. Чувствительность приемника при соотношении сигнал/шум 10:1, частоте модуляции 1000 Гц и девиации частоты 5 кГц на частотах 44, 45, 46, 47, 50 и 52 Мгц не менее 3 мкВ, на частотах 48 и 48,8 МГц не нормируется, на остальных частотах не менее 1,5 мкВ. Напряжение на телефоне ТА-56М при напряжении сигнала на входе приемника 3 мкВ, частоте модуляции 1000 Гц и девиации частоты сигнала 5 кГц не менее 0,8 В. Избирательность приемника по соседнему, зеркальному и ложному каналам приема на любой частоте диапазона не менее 60 дБ. Напряжение сигнала на входе приемника, при котором подавитель шумов открывает тракг низкой частоты, не превышает 2 мкВ. Входные цепи приемника имеют защиту от излучений сигналов радиостанций мощностью до 100 Вт, находящихся на расстоянии 5 м и более. Антенны: штыревая АШ-1,5 м, а также антенна в ремне. Дальность связи при номинальном напряжении источника питания, выключенном подавителе шумов и расположении радиостанции на спине оператора, находящегося в положении стоя, в условиях среднепересечевной местности составляет: при работе на антенну АШ-1,5 м не менее 1 км, при работе на антенну в ремне не менее 0,5 км.

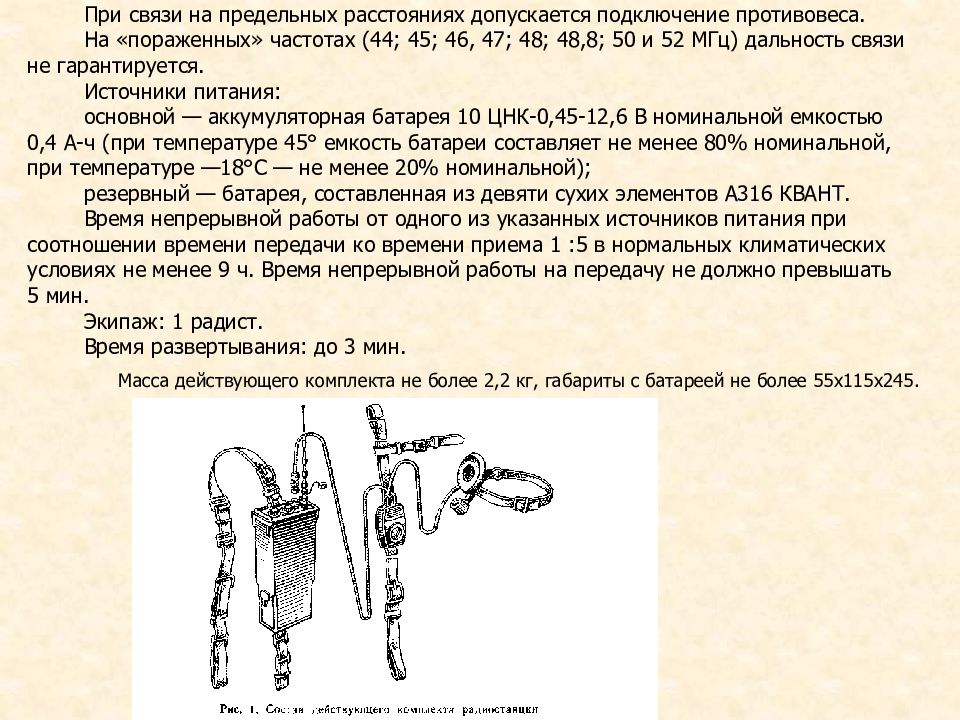

При связи на предельных расстояниях допускается подключение противовеса. На «пораженных» частотах (44; 45; 46, 47; 48; 48,8; 50 и 52 МГц) дальность связи не гарантируется. Источники питания: основной — аккумуляторная батарея 10 ЦНК-0,45-12,6 В номинальной емкостью 0,4 А-ч (при температуре 45° емкость батареи составляет не менее 80% номинальной, при температуре —18°С — не менее 20% номинальной); резервный — батарея, составленная из девяти сухих элементов А316 КВАНТ. Время непрерывной работы от одного из указанных источников питания при соотношении времени передачи ко времени приема 1 :5 в нормальных климатических условиях не менее 9 ч. Время непрерывной работы на передачу не должно превышать 5 мин. Экипаж: 1 радист. Время развертывания: до 3 мин. Масса действующего комплекта не более 2,2 кг, габариты с батареей не более 55x115x245.

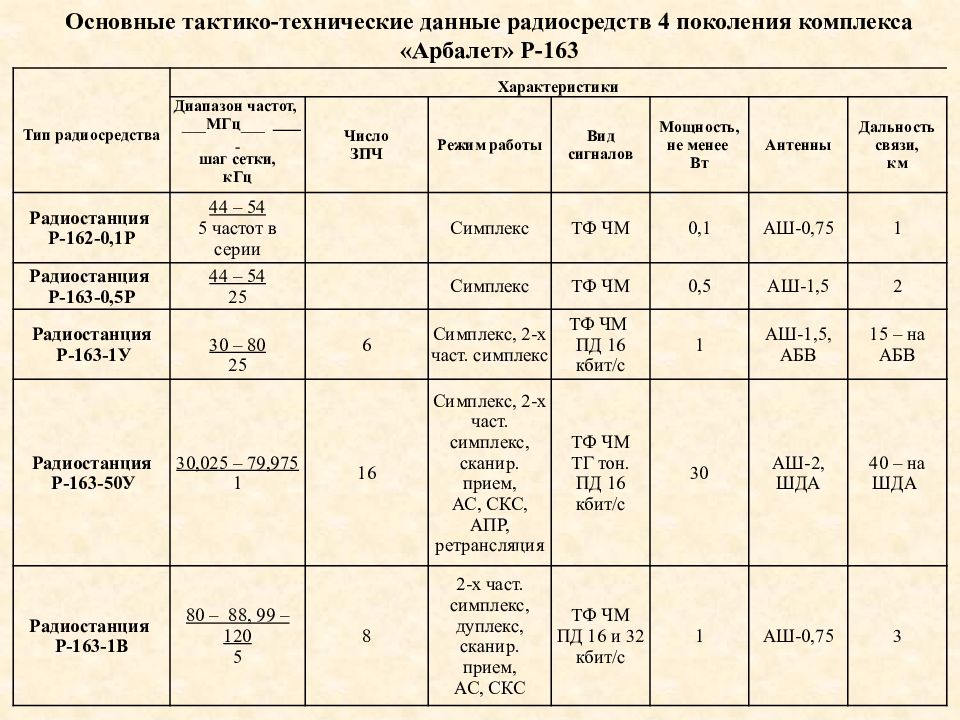

Основные тактико-технические данные радиосредств 4 поколения комплекса «Арбалет» Р-163 Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-162-0,1Р 44 – 54 5 частот в серии Симплекс ТФ ЧМ 0,1 АШ-0,75 1 Радиостанция Р-163-0,5Р 44 – 54 25 Симплекс ТФ ЧМ 0,5 АШ-1,5 2 Радиостанция Р-163-1У 30 – 80 25 6 Симплекс, 2-х част. симплекс ТФ ЧМ ПД 16 кбит/с 1 АШ-1,5, АБВ 15 – на АБВ Радиостанция Р-163-50У 30,025 – 79,975 1 16 Симплекс, 2-х част. симплекс, сканир. прием, АС, СКС, АПР, ретрансляция ТФ ЧМ ТГ тон. ПД 16 кбит/с 30 АШ-2, ШДА 40 – на ШДА Радиостанция Р-163-1В 80 – 88, 99 – 120 5 8 2-х част. симплекс, дуплекс, сканир. прием, АС, СКС ТФ ЧМ ПД 16 и 32 кбит/с 1 АШ-0,75 3

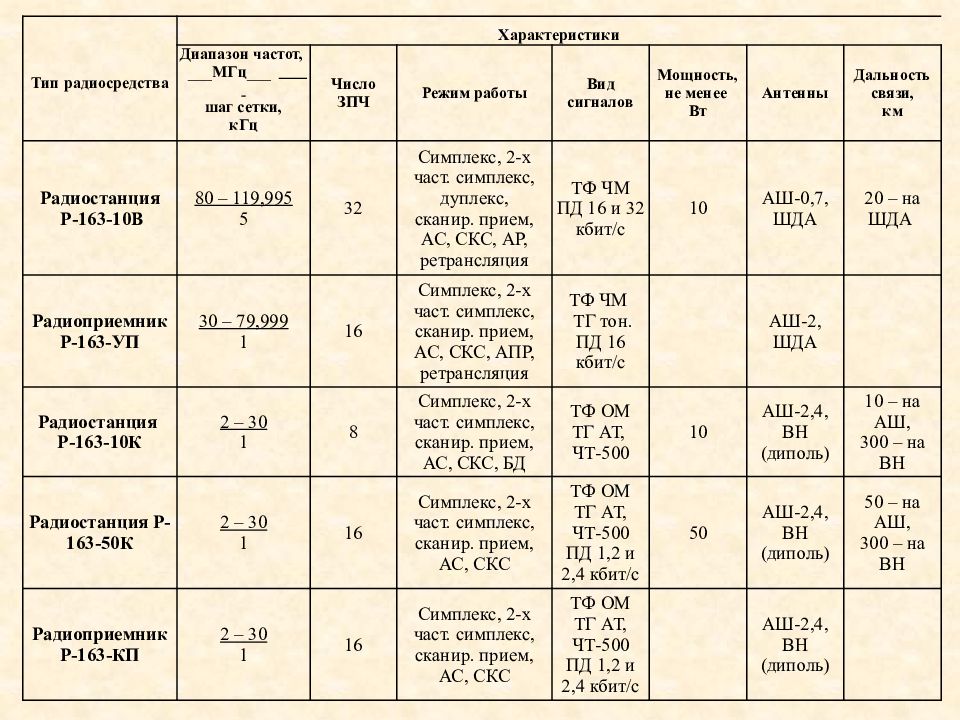

Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-163-10В 80 – 119,995 5 32 Симплекс, 2-х част. симплекс, дуплекс, сканир. прием, АС, СКС, АР, ретрансляция ТФ ЧМ ПД 16 и 32 кбит/с 10 АШ-0,7, ШДА 20 – на ШДА Радиоприемник Р-163-УП 30 – 79,999 1 16 Симплекс, 2-х част. симплекс, сканир. прием, АС, СКС, АПР, ретрансляция ТФ ЧМ ТГ тон. ПД 16 кбит/с АШ-2, ШДА Радиостанция Р-163-10К 2 – 30 1 8 Симплекс, 2-х част. симплекс, сканир. прием, АС, СКС, БД ТФ ОМ ТГ АТ, ЧТ-500 10 АШ-2,4, ВН (диполь) 10 – на АШ, 300 – на ВН Радиостанция Р-163-50К 2 – 30 1 16 Симплекс, 2-х част. симплекс, сканир. прием, АС, СКС ТФ ОМ ТГ АТ, ЧТ-500 ПД 1,2 и 2,4 кбит/с 50 АШ-2,4, ВН (диполь) 50 – на АШ, 300 – на ВН Радиоприемник Р-163-КП 2 – 30 1 16 Симплекс, 2-х част. симплекс, сканир. прием, АС, СКС ТФ ОМ ТГ АТ, ЧТ-500 ПД 1,2 и 2,4 кбит/с АШ-2,4, ВН (диполь)

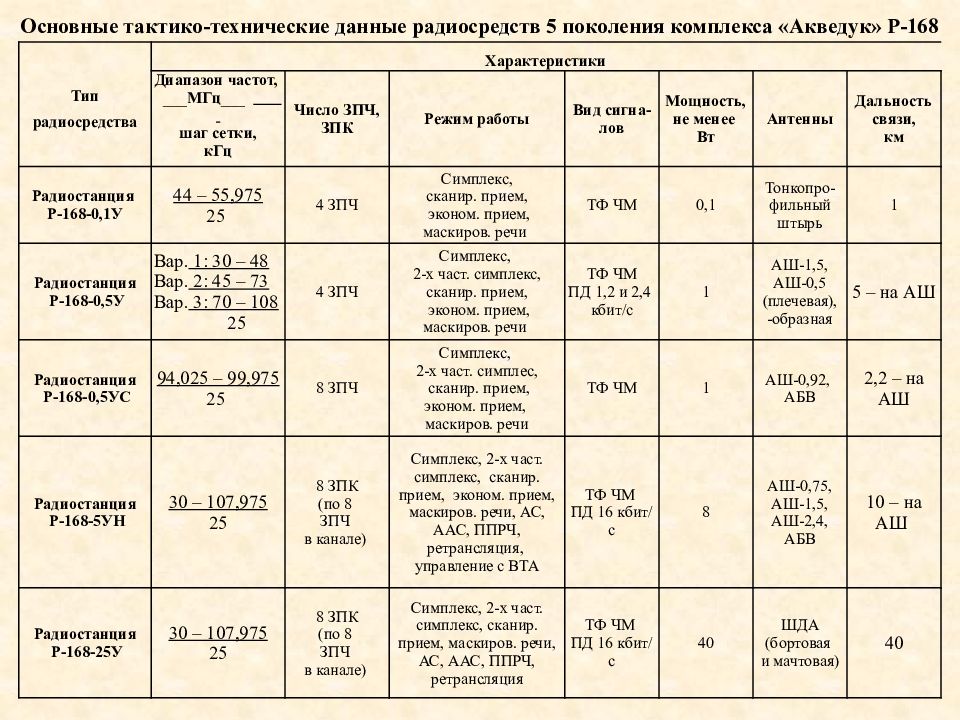

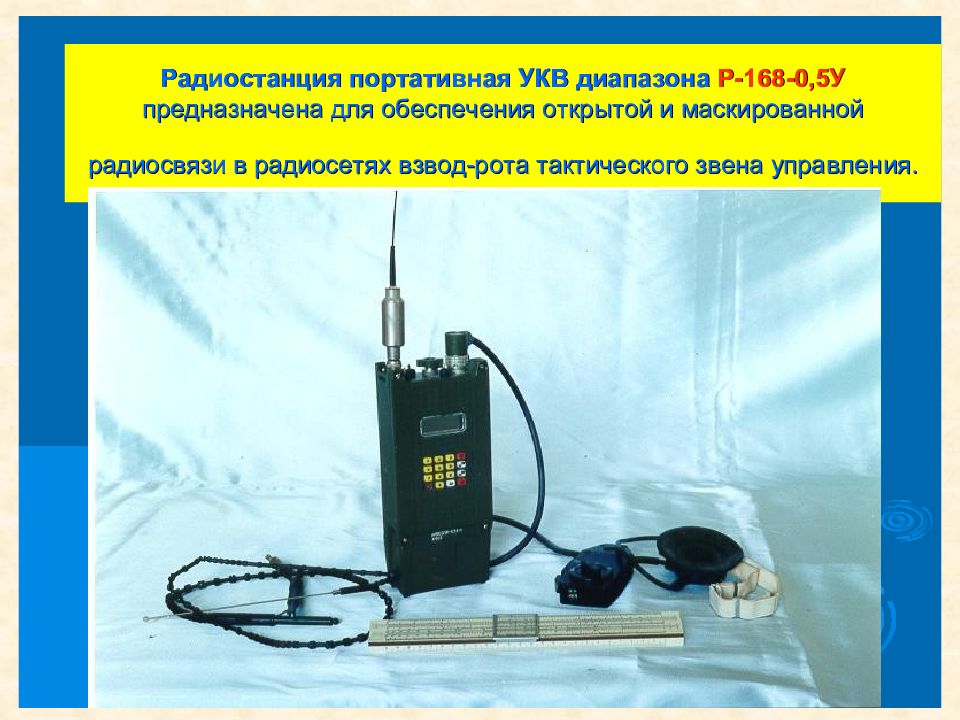

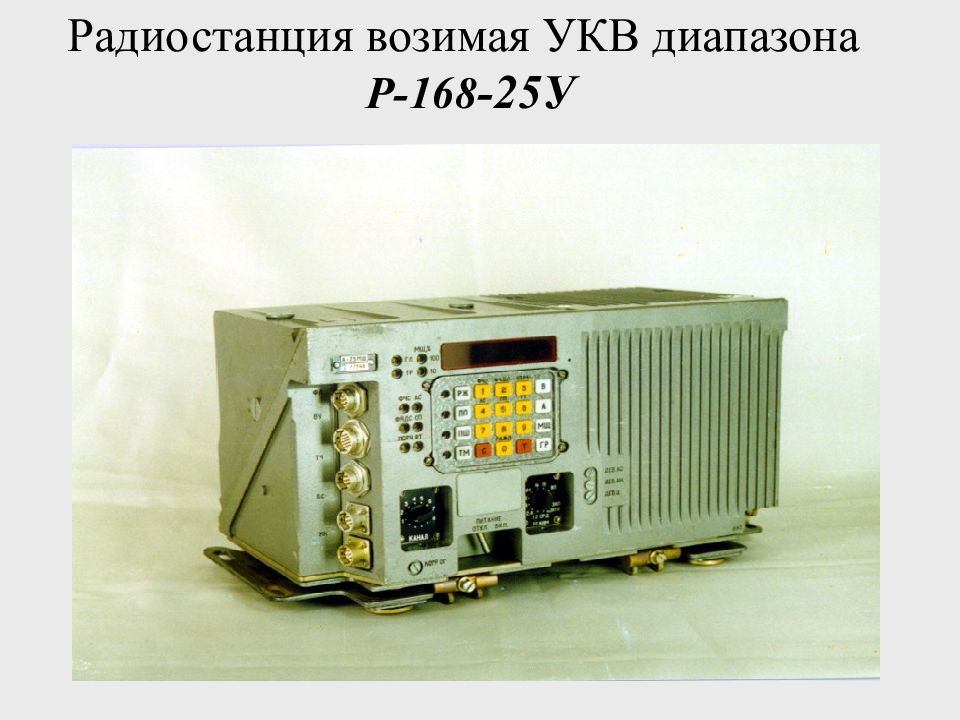

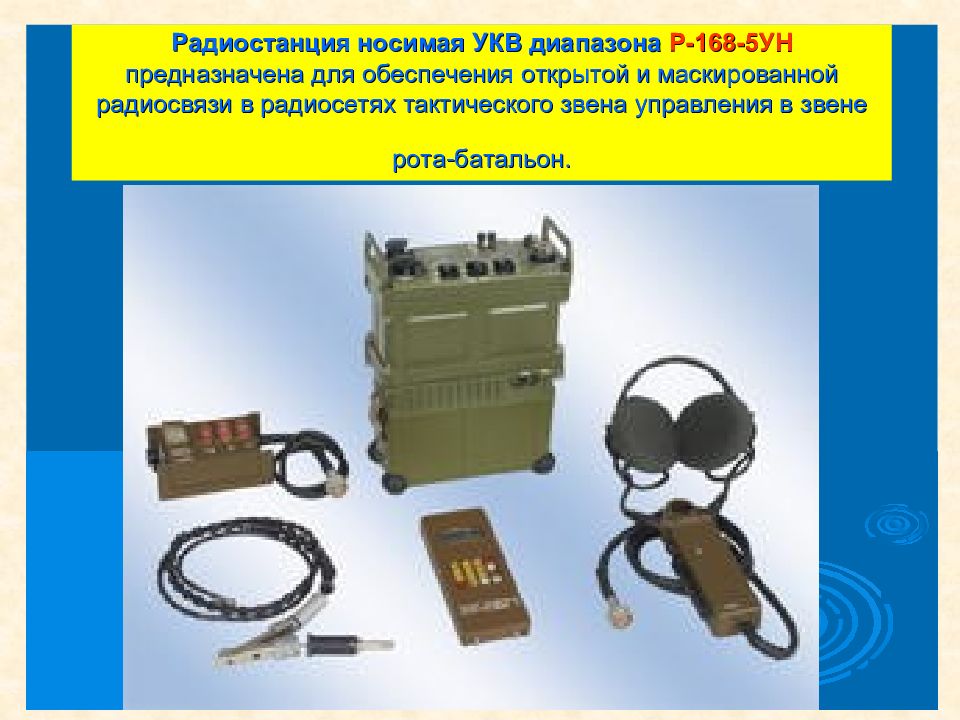

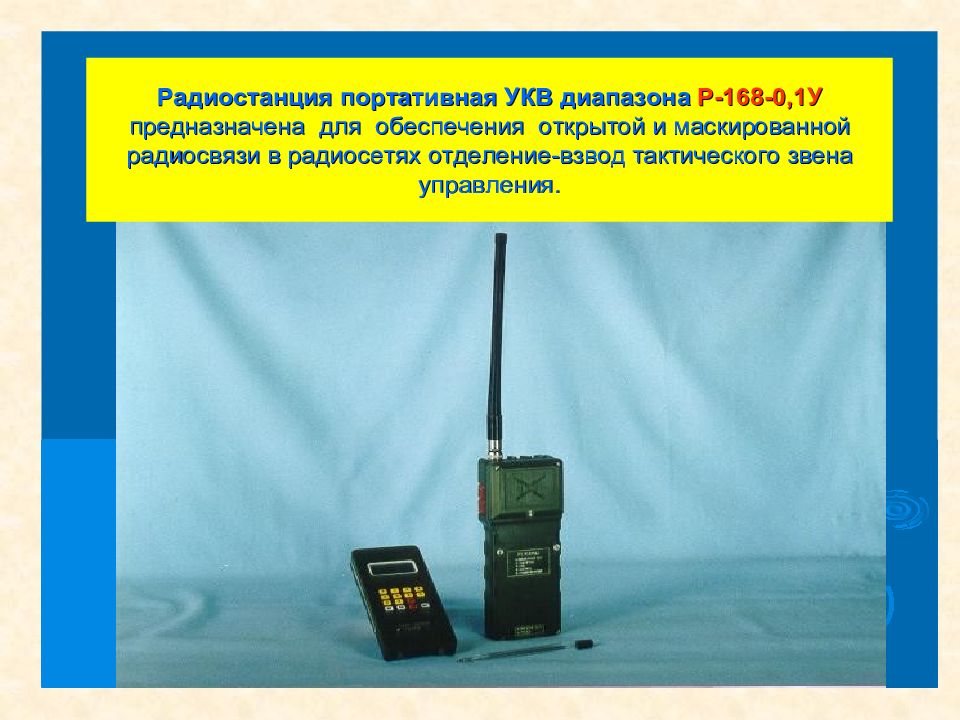

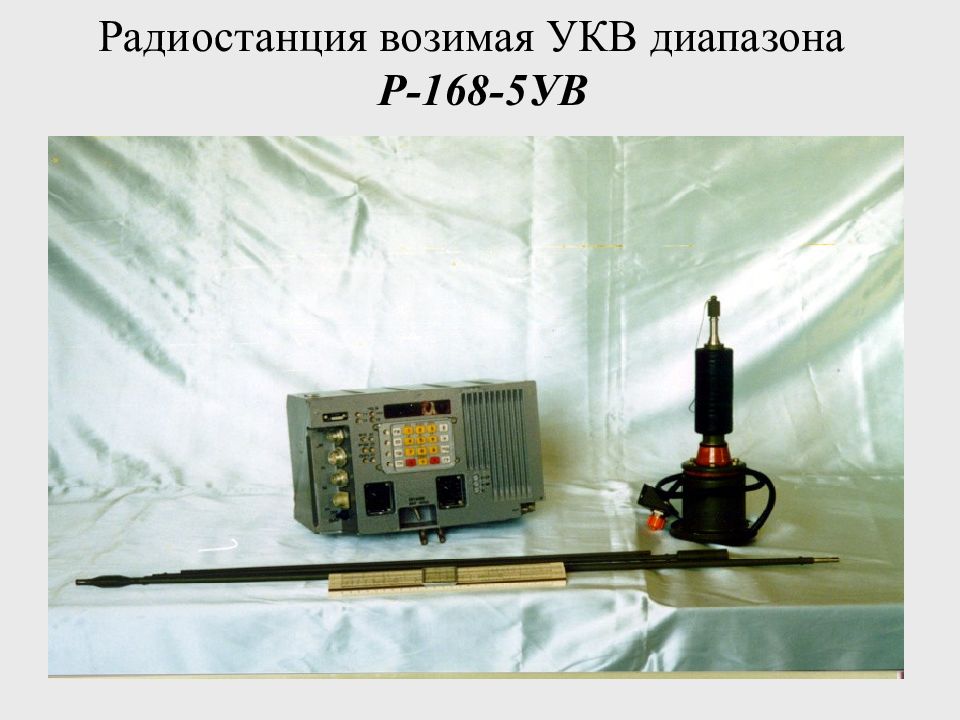

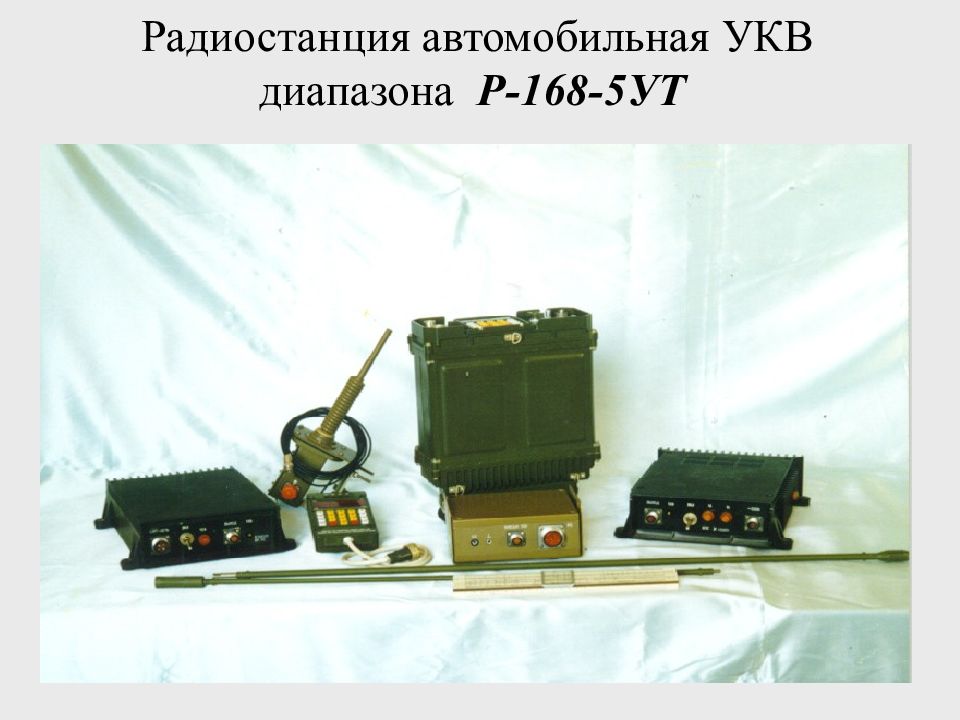

Основные тактико-технические данные радиосредств 5 поколения комплекса «Акведук» Р-168 Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ, ЗПК Режим работы Вид сигна- лов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-168-0,1У 44 – 55,975 25 4 ЗПЧ Симплекс, сканир. прием, эконом. прием, маскиров. речи ТФ ЧМ 0,1 Тонкопро-фильный штырь 1 Радиостанция Р-168-0,5У Вар. 1: 30 – 48 Вар. 2: 45 – 73 Вар. 3: 70 – 108 25 4 ЗПЧ Симплекс, 2-х част. симплекс, сканир. прием, эконом. прием, маскиров. речи ТФ ЧМ ПД 1,2 и 2,4 кбит/с 1 АШ-1,5, АШ-0,5 (плечевая), -образная 5 – на АШ Радиостанция Р-168-0,5УС 94,025 – 99,975 25 8 ЗПЧ Симплекс, 2-х част. симплес, сканир. прием, эконом. прием, маскиров. речи ТФ ЧМ 1 АШ-0,92, АБВ 2,2 – на АШ Радиостанция Р-168-5УН 30 – 107,975 25 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, эконом. прием, маскиров. речи, АС, ААС, ППРЧ, ретрансляция, управление с ВТА ТФ ЧМ ПД 16 кбит/с 8 АШ-0,75, АШ-1,5, АШ-2,4, АБВ 10 – на АШ Радиостанция Р-168-25У 30 – 107,975 25 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, маскиров. речи, АС, ААС, ППРЧ, ретрансляция ТФ ЧМ ПД 16 кбит/с 40 ШДА (бортовая и мачтовая) 40

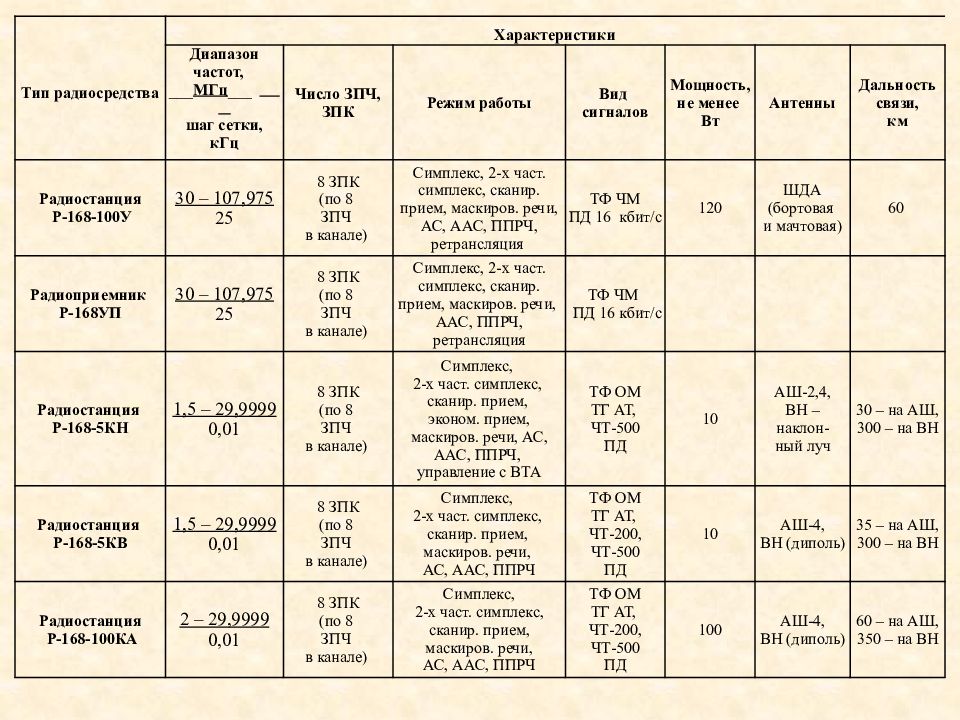

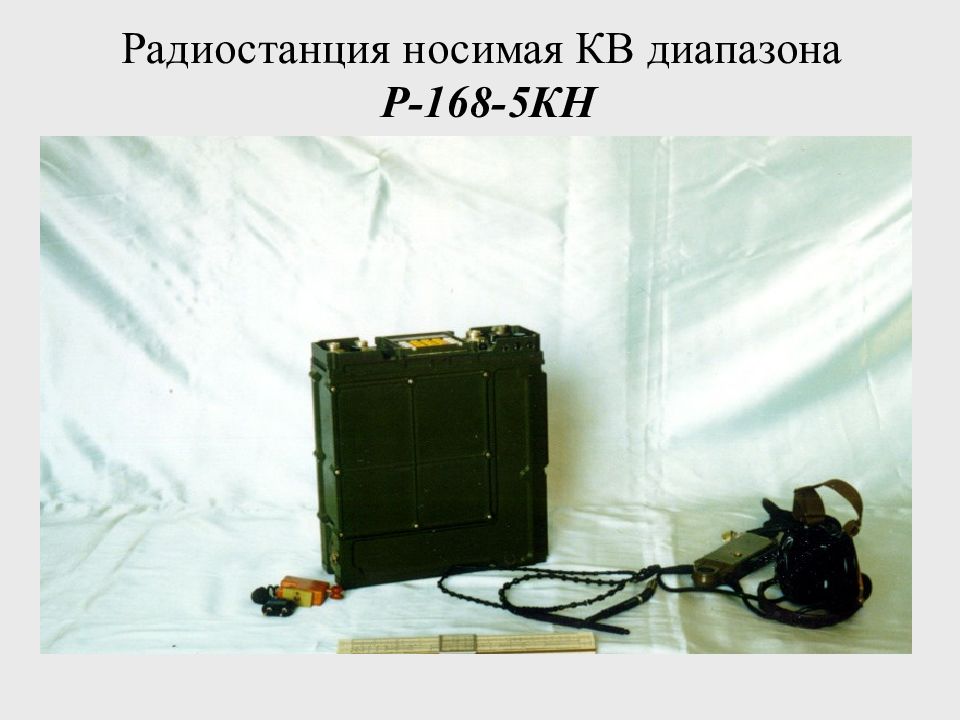

Тип радиосредства Характеристики Диапазон частот, ___ МГц ___ шаг сетки, кГц Число ЗПЧ, ЗПК Режим работы Вид сигналов Мощность, не менее Вт Антенны Дальность связи, км Радиостанция Р-168-100У 30 – 107,975 25 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, маскиров. речи, АС, ААС, ППРЧ, ретрансляция ТФ ЧМ ПД 16 кбит/с 120 ШДА (бортовая и мачтовая) 60 Радиоприемник Р-168УП 30 – 107,975 25 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, маскиров. речи, ААС, ППРЧ, ретрансляция ТФ ЧМ ПД 16 кбит/с Радиостанция Р-168-5КН 1,5 – 29,9999 0,01 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, эконом. прием, маскиров. речи, АС, ААС, ППРЧ, управление с ВТА ТФ ОМ ТГ АТ, ЧТ-500 ПД 10 АШ-2,4, ВН – наклон- ный луч 30 – на АШ, 300 – на ВН Радиостанция Р-168-5КВ 1,5 – 29,9999 0,01 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, маскиров. речи, АС, ААС, ППРЧ ТФ ОМ ТГ АТ, ЧТ-200, ЧТ-500 ПД 10 АШ-4, ВН (диполь) 35 – на АШ, 300 – на ВН Радиостанция Р-168-100КА 2 – 29,9999 0,01 8 ЗПК (по 8 ЗПЧ в канале) Симплекс, 2-х част. симплекс, сканир. прием, маскиров. речи, АС, ААС, ППРЧ ТФ ОМ ТГ АТ, ЧТ-200, ЧТ-500 ПД 100 АШ-4, ВН (диполь) 60 – на АШ, 350 – на ВН

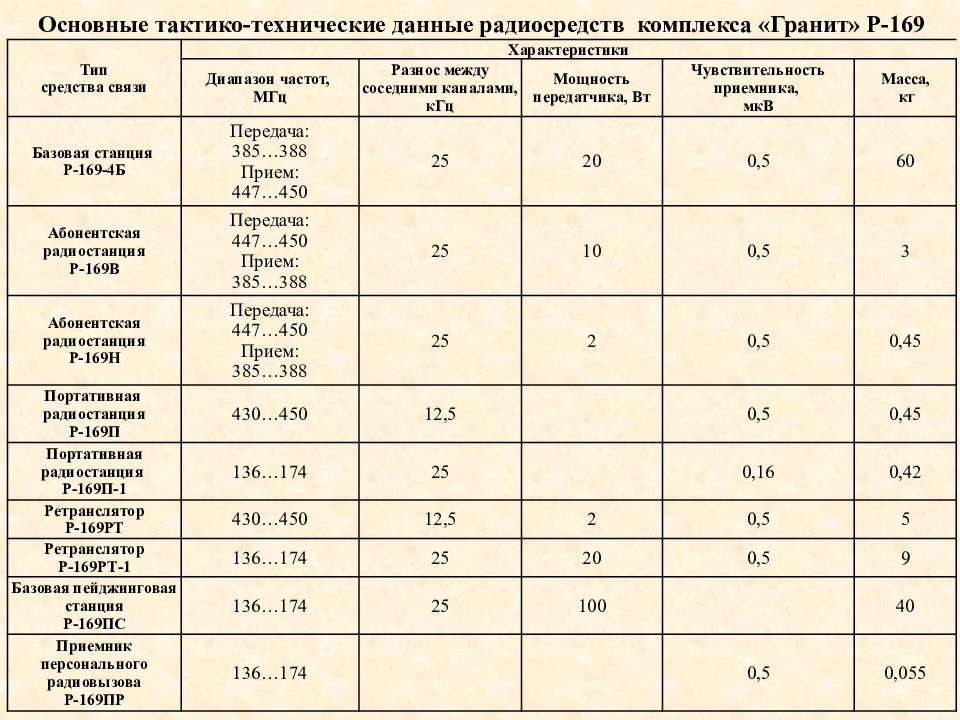

Основные тактико-технические данные радиосредств комплекса «Гранит» Р-169 Тип средства связи Характеристики Диапазон частот, МГц Разнос между соседними каналами, кГц Мощность передатчика, Вт Чувствительность приемника, мкВ Масса, кг Базовая станция Р-169-4Б Передача: 385…388 Прием: 447…450 25 20 0,5 60 Абонентская радиостанция Р-169В Передача: 447…450 Прием: 385…388 25 10 0,5 3 Абонентская радиостанция Р-169Н Передача: 447…450 Прием: 385…388 25 2 0,5 0,45 Портативная радиостанция Р-169П 430…450 12,5 0,5 0,45 Портативная радиостанция Р-169П-1 136…174 25 0,16 0,42 Ретранслятор Р-169РТ 430…450 12,5 2 0,5 5 Ретранслятор Р-169РТ-1 136…174 25 20 0,5 9 Базовая пейджинговая станция Р-169ПС 136…174 25 100 40 Приемник персонального радиовызова Р-169ПР 136…174 0,5 0,055

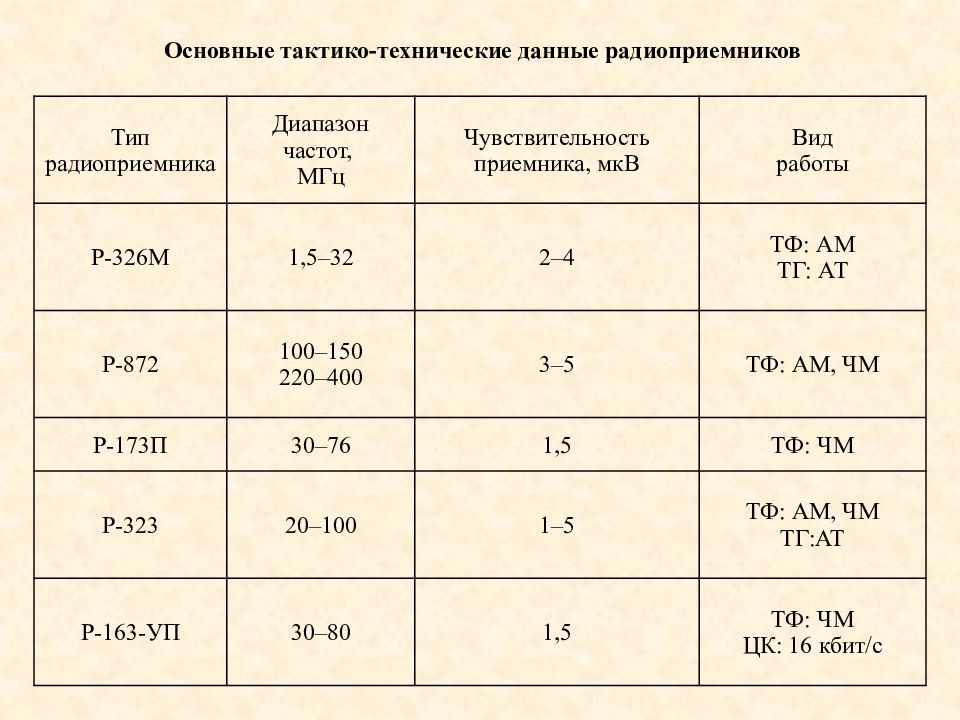

Тип радиопр иемника Диапазон частот, МГц Чувствительность приемника, мкВ Вид работы Р-326М 1,5–32 2–4 ТФ: АМ ТГ: АТ Р-872 100–150 220–400 3–5 ТФ: АМ, ЧМ Р-173П 30–76 1,5 ТФ: ЧМ Р-323 20–100 1–5 ТФ: АМ, ЧМ ТГ:АТ Р-163-УП 30–80 1,5 ТФ: ЧМ ЦК: 16 кбит/с Основные тактико-технические данные радиоприемников

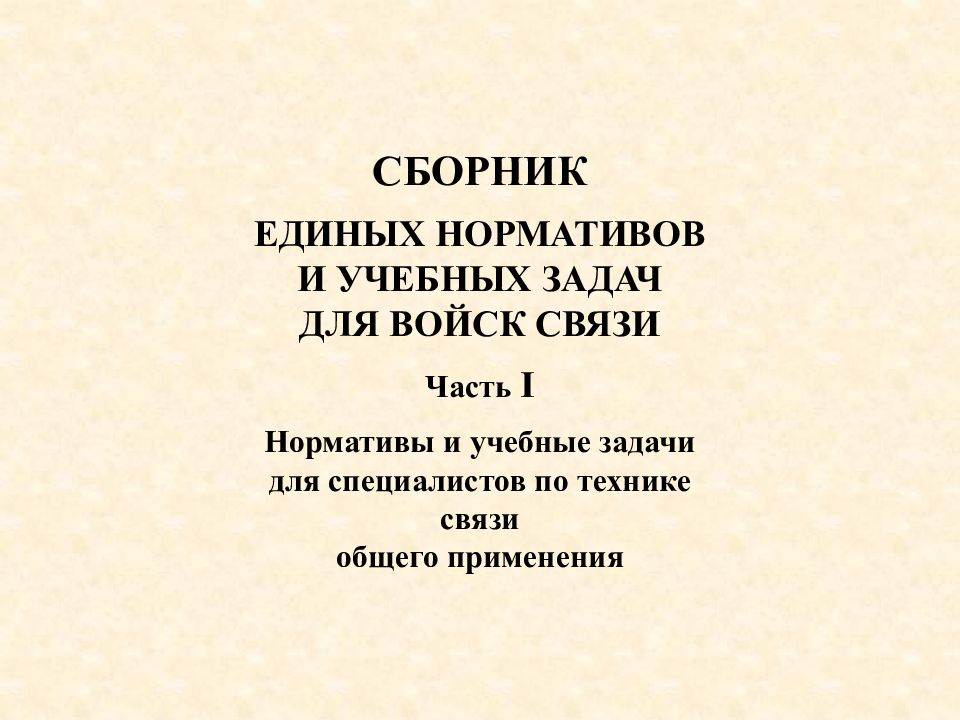

СБОРНИК ЕДИНЫХ НОРМАТИВОВ И УЧЕБНЫХ ЗАДАЧ ДЛЯ ВОЙСК СВЯЗИ Часть I Нормативы и учебные задачи для специалистов по технике связи общего применения

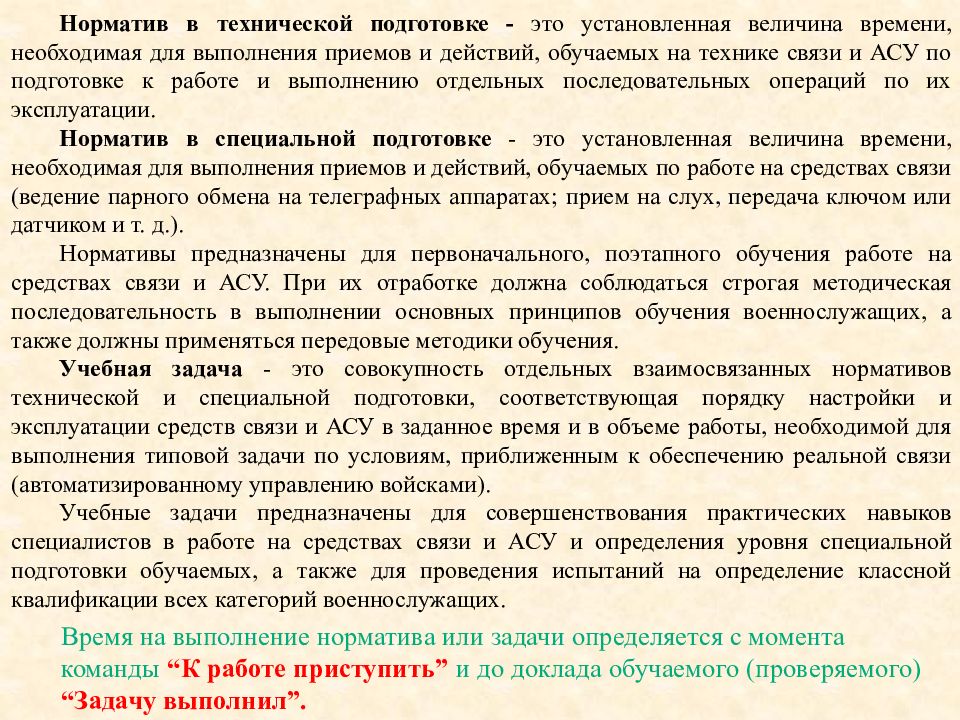

Норматив в технической подготовке - это установленная величина времени, необходимая для выполнения приемов и действий, обучаемых на технике связи и АСУ по подготовке к работе и выполнению отдельных последовательных операций по их эксплуатации. Норматив в специальной подготовке - это установленная величина времени, необходимая для выполнения приемов и действий, обучаемых по работе на средствах связи (ведение парного обмена на телеграфных аппаратах; прием на слух, передача ключом или датчиком и т. д.). Нормативы предназначены для первоначального, поэтапного обучения работе на средствах связи и АСУ. При их отработке должна соблюдаться строгая методическая последовательность в выполнении основных принципов обучения военнослужащих, а также должны применяться передовые методики обучения. Учебная задача - это совокупность отдельных взаимосвязанных нормативов технической и специальной подготовки, соответствующая порядку настройки и эксплуатации средств связи и АСУ в заданное время и в объеме работы, необходимой для выполнения типовой задачи по условиям, приближенным к обеспечению реальной связи (автоматизированному управлению войсками). Учебные задачи предназначены для совершенствования практических навыков специалистов в работе на средствах связи и АСУ и определения уровня специальной подготовки обучаемых, а также для проведения испытаний на определение классной квалификации всех категорий военнослужащих. Время на выполнение норматива или задачи определяется с момента команды “К работе приступить” и до доклада обучаемого (проверяемого) “Задачу выполнил”.
ПЕРЕДАЧА СИГНАЛОВ СИГНАЛЫ ПЕРЕДАЮТСЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО ВЫЗОВА КОРРЕСПОНДЕНТА И ПОЛУЧЕНИЯ СОГЛАСИЯ НА ПРИЕМ В СЛЕДУЮЩЕМ ПОРЯДКЕ: -циркулярный позывной (при передаче сигнала всем корреспондентам сети), линейный или индивидуальный позывной (при передаче сигнала одному корреспонденту) – 2 раза; -слово «Я» и позывной своей р/ст – 1 раз; -сигнал – 2 раза; -слово «Я» и позывной своей р/ст – 1 раз; -конец передачи слово «Прием» - 1 раз; -подтверждение в приеме путем повторения сигнала – 1 раз. Пример (передачи сигнала): Альфа 45, Альфа 45, я Бета 33, 3415 Рубеж 389, 3415 Рубеж 389, я Бета 33, прием. Квитанция на принятый сигнал дается немедленно путем повторения каждого сигнала по одному разу. При хорошем качестве связи позывные радиостанции могут передаваться один раз.

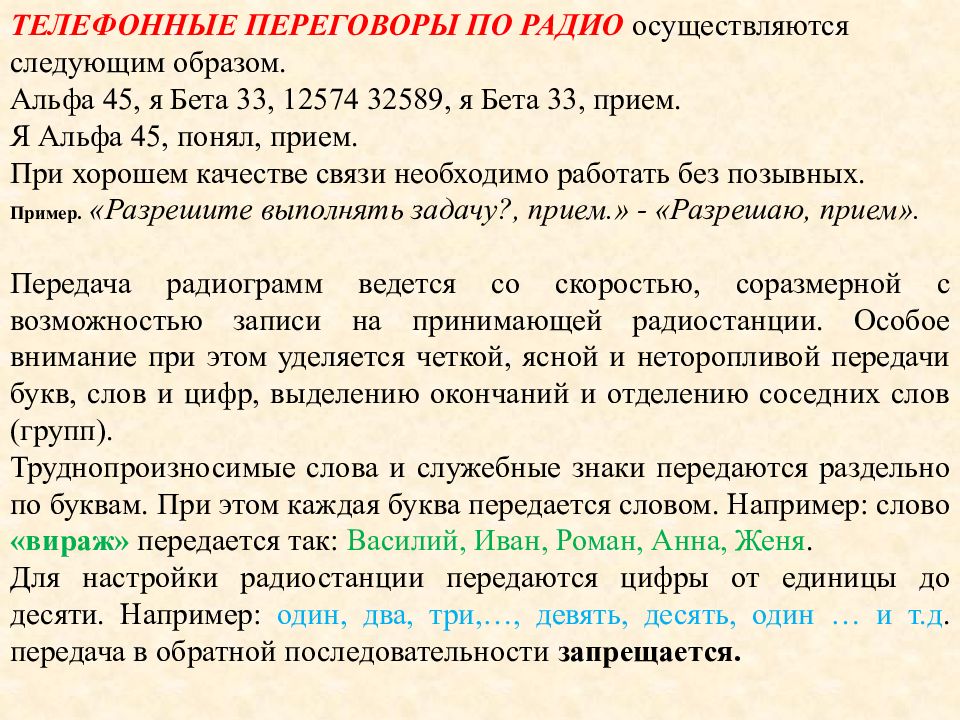

ТЕЛЕФОННЫЕ ПЕРЕГОВОРЫ ПО РАДИО осуществляются следующим образом. Альфа 45, я Бета 33, 12574 32589, я Бета 33, прием. Я Альфа 45, понял, прием. При хорошем качестве связи необходимо работать без позывных. Пример. «Разрешите выполнять задачу?, прием.» - «Разрешаю, прием». Передача радиограмм ведется со скоростью, соразмерной с возможностью записи на принимающей радиостанции. Особое внимание при этом уделяется четкой, ясной и неторопливой передачи букв, слов и цифр, выделению окончаний и отделению соседних слов (групп). Труднопроизносимые слова и служебные знаки передаются раздельно по буквам. При этом каждая буква передается словом. Например: слово «вираж» передается так: Василий, Иван, Роман, Анна, Женя. Для настройки радиостанции передаются цифры от единицы до десяти. Например: один, два, три,…, девять, десять, один … и т.д. передача в обратной последовательности запрещается.

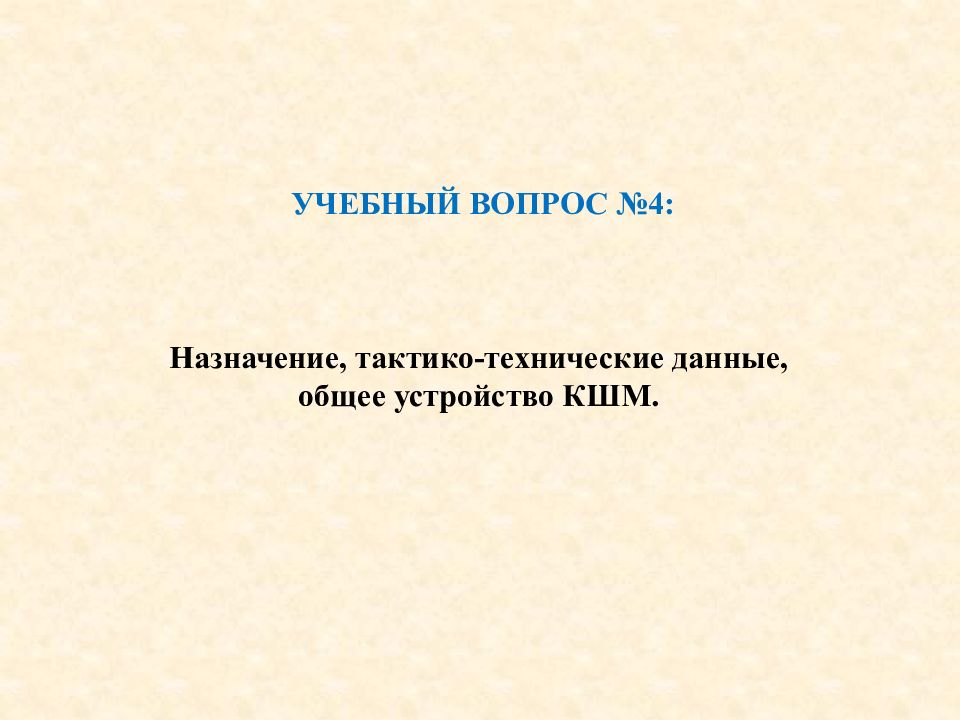

УЧЕБНЫЙ ВОПРОС №4: Назначение, тактико-технические данные, общее устройство КШМ.

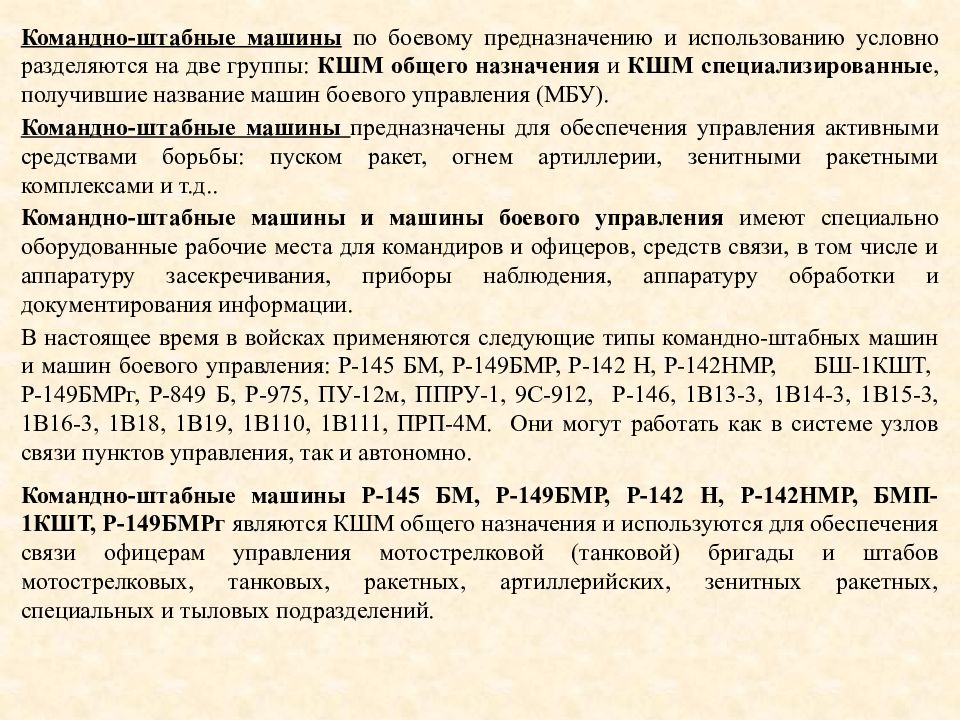

Командно-штабные машины по боевому предназначению и использованию условно разделяются на две группы: КШМ общего назначения и КШМ специализированные, получившие название машин боевого управления (МБУ). Командно-штабные машины предназначены для обеспечения управления активными средствами борьбы: пуском ракет, огнем артиллерии, зенитными ракетными комплексами и т.д.. Командно-штабные машины и машины боевого управления имеют специально оборудованные рабочие места для командиров и офицеров, средств связи, в том числе и аппаратуру засекречивания, приборы наблюдения, аппаратуру обработки и документирования информации. В настоящее время в войсках применяются следующие типы командно-штабных машин и машин боевого управления: Р-145 БМ, Р-149БМР, Р-142 Н, Р-142НМР, БШ-1КШТ, Р-149БМРг, Р-849 Б, Р-975, ПУ-12м, ППРУ-1, 9С-912, Р-146, 1В13-3, 1В14-3, 1В15-3, 1В16-3, 1В18, 1В19, 1В110, 1В111, ПРП-4М. Они могут работать как в системе узлов связи пунктов управления, так и автономно. Командно-штабные машины Р-145 БМ, Р-149БМР, Р-142 Н, Р-142НМР, БМП-1КШТ, Р-149БМРг являются КШМ общего назначения и используются для обеспечения связи офицерам управления мотострелковой (танковой) бригады и штабов мотострелковых, танковых, ракетных, артиллерийских, зенитных ракетных, специальных и тыловых подразделений.

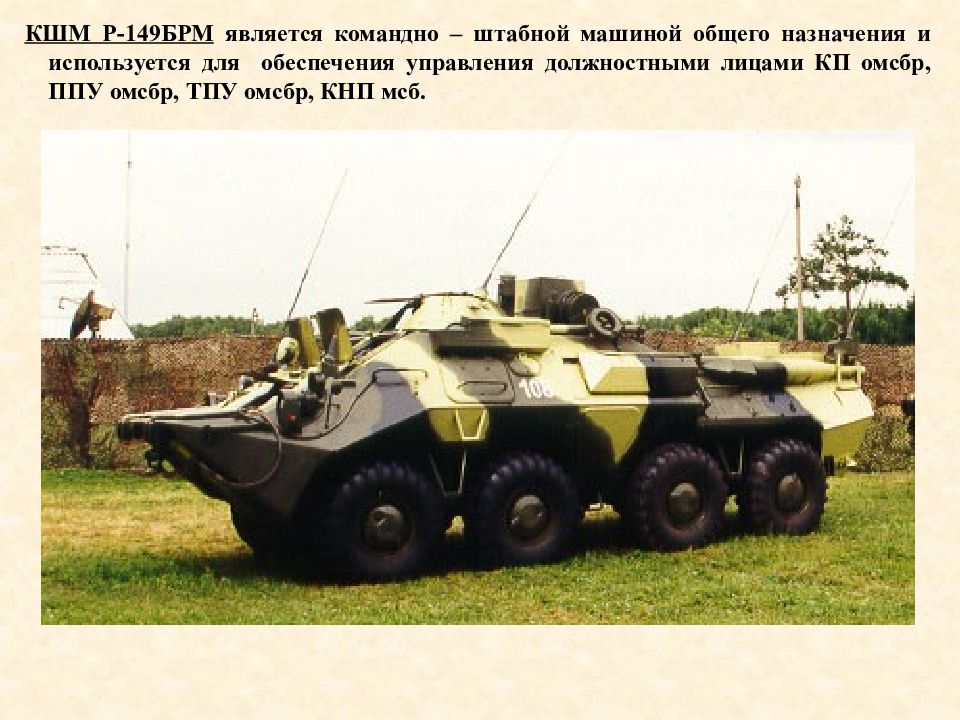

КШМ Р-149БРМ является командно – штабной машиной общего назначения и используется для обеспечения управления должностными лицами КП омсбр, ППУ омсбр, ТПУ омсбр, КНП мсб.

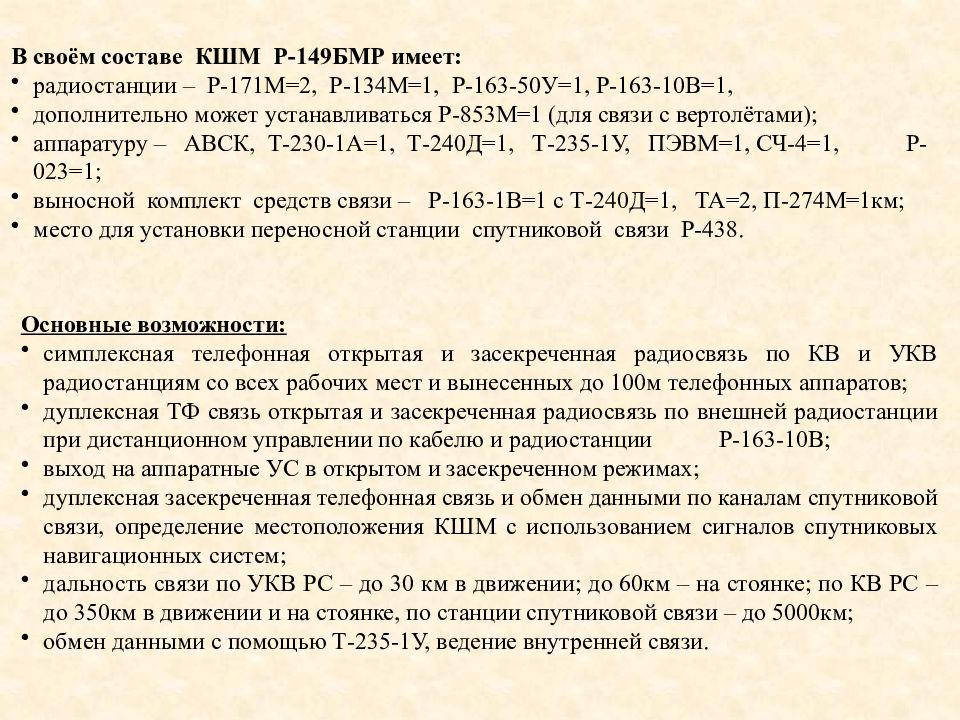

В своём составе КШМ Р-149БМР имеет: радиостанции – Р-171М=2, Р-134М=1, Р-163-50У=1, Р-163-10В=1, дополнительно может устанавливаться Р-853М=1 (для связи с вертолётами); аппаратуру – АВСК, Т-230-1А=1, Т-240Д=1, Т-235-1У, ПЭВМ=1, СЧ-4=1, Р-023=1; выносной комплект средств связи – Р-163-1В=1 с Т-240Д=1, ТА=2, П-274М=1км; место для установки переносной станции спутниковой связи Р-438. Основные возможности: симплексная телефонная открытая и засекреченная радиосвязь по КВ и УКВ радиостанциям со всех рабочих мест и вынесенных до 100м телефонных аппаратов; дуплексная ТФ связь открытая и засекреченная радиосвязь по внешней радиостанции при дистанционном управлении по кабелю и радиостанции Р-163-10В; выход на аппаратные УС в открытом и засекреченном режимах; дуплексная засекреченная телефонная связь и обмен данными по каналам спутниковой связи, определение местоположения КШМ с использованием сигналов спутниковых навигационных систем; дальность связи по УКВ РС – до 30 км в движении; до 60км – на стоянке; по КВ РС – до 350км в движении и на стоянке, по станции спутниковой связи – до 5000км; обмен данными с помощью Т-235-1У, ведение внутренней связи.
Командно-штабная машина БРМ-1к предназначена для управления органами разведки мотострелковых (танковых) полков и отдельного разведывательного батальона дивизии, а также для ведения войсковой разведки. Из БРМ-1к обеспечивается связь по двум радиостанциям с рабочих мест командира, штурмана и наводчика-оператора (радиотелеграфиста), передача телеграфных сообщений в режиме быстродействия, ведение телефонных переговоров через телефонную станцию. Командно-штабные машины Р-849Б и Р-975 предназначены для обеспечения связи начальнику группы боевого управления (ГБУ) авиацией. Они используются также в отдельных вертолетных эскадрильях мотострелковых (танковых) дивизий. Командирские машины типа БТР-80КМ (МТЛБ-КМ, БМП-2КМ) предназначены для обеспечения связи и управления в звене бригада - батальон с использованием КВ и УКВ радиостанций, аппаратуры шифрования, передачи данных и устройства технического маскирования информации (УТМИ). Применение ПЭВМ позволяет должностным лицам проводить все тактические расчеты и отображать навигационную информацию.

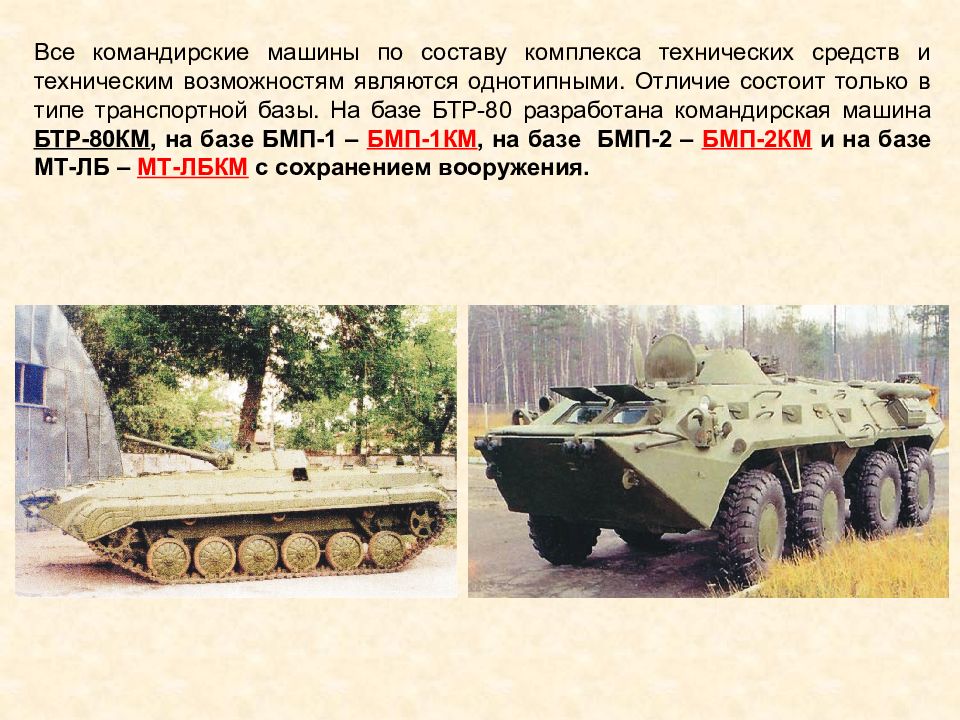

Все командирские машины по составу комплекса технических средств и техническим возможностям являются однотипными. Отличие состоит только в типе транспортной базы. На базе БТР-80 разработана командирская машина БТР-80КМ, на базе БМП-1 – БМП-1КМ, на базе БМП-2 – БМП-2КМ и на базе МТ-ЛБ – МТ-ЛБКМ с сохранением вооружения.

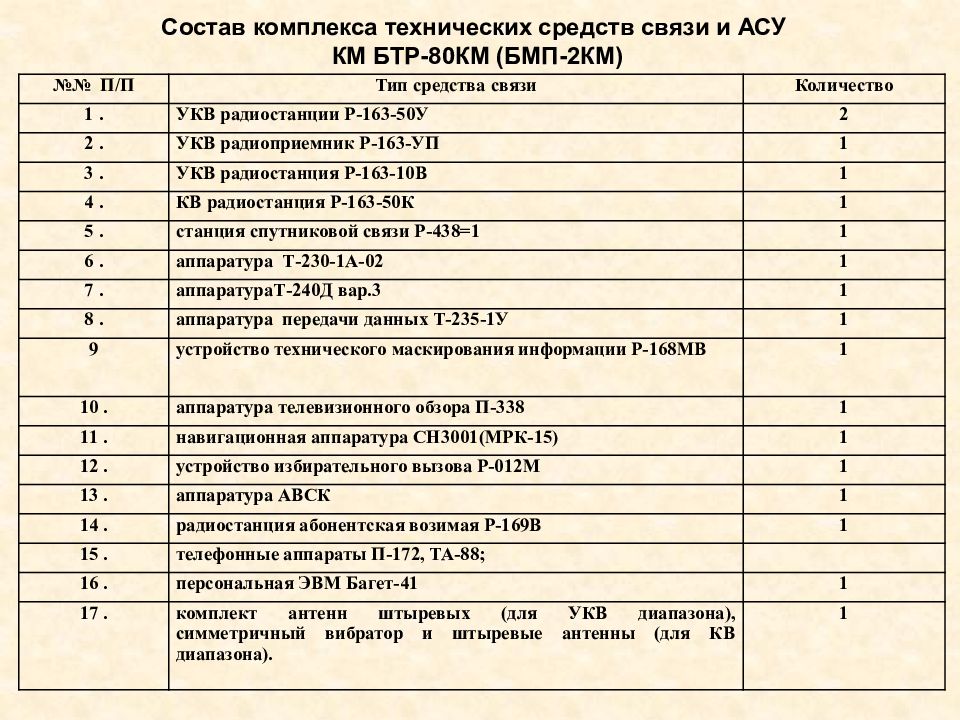

№№ П/П Тип средства связи Количество 1. УКВ радиостанции Р-163-50У 2 2. УКВ радиоприемник Р-163-УП 1 3. УКВ радиостанция Р-163-10В 1 4. КВ радиостанция Р-163-50К 1 5. станция спутниковой связи Р-438 =1 1 6. аппаратура Т-230-1А-02 1 7. аппаратураТ-240Д вар.3 1 8. аппаратура передачи данных Т-235-1У 1 9 устройство технического маскирования информации Р-168МВ 1 10. аппаратура телевизионного обзора П-338 1 11. навигационная аппаратура СН3001(МРК-15) 1 12. устройство избирательного вызова Р-012М 1 13. аппаратура АВС К 1 14. радиостанция абонентская возимая Р-169В 1 15. телефонные аппараты П-172, ТА-88; 16. персональная ЭВМ Багет-41 1 17. комплект антенн штыревых (для УКВ диапазона), симметричный вибратор и штыревые антенны (для КВ диапазона). 1 Состав комплекса технических средств связи и АСУ КМ БТР-80КМ (БМП-2КМ)

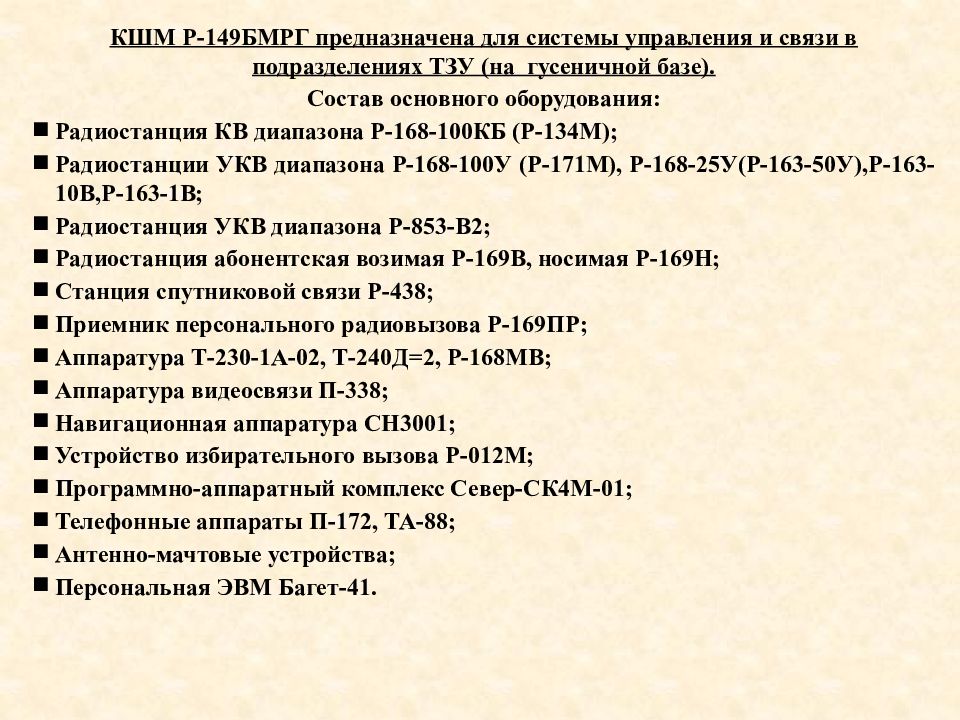

КШМ Р-149БМРГ предназначена для системы управления и связи в подразделениях ТЗУ (на гусеничной базе). Состав основного оборудования: Радиостанция КВ диапазона Р-168-100КБ (Р-134М); Радиостанции УКВ диапазона Р-168-100У (Р-171М), Р-168-25У(Р-163-50У),Р-163-10В,Р-163-1В; Радиостанция УКВ диапазона Р-853-В2; Радиостанция абонентская возимая Р-169В, носимая Р-169Н; Станция спутниковой связи Р-438; Приемник персонального радиовызова Р-169ПР; Аппаратура Т-230-1А-02, Т-240Д=2, Р-168МВ; Аппаратура видеосвязи П-338; Навигационная аппаратура СН3001; Устройство избирательного вызова Р-012М; Программно-аппаратный комплекс Север-СК4М-01; Телефонные аппараты П-172, ТА-88; Антенно-мачтовые устройства; Персональная ЭВМ Багет-41.

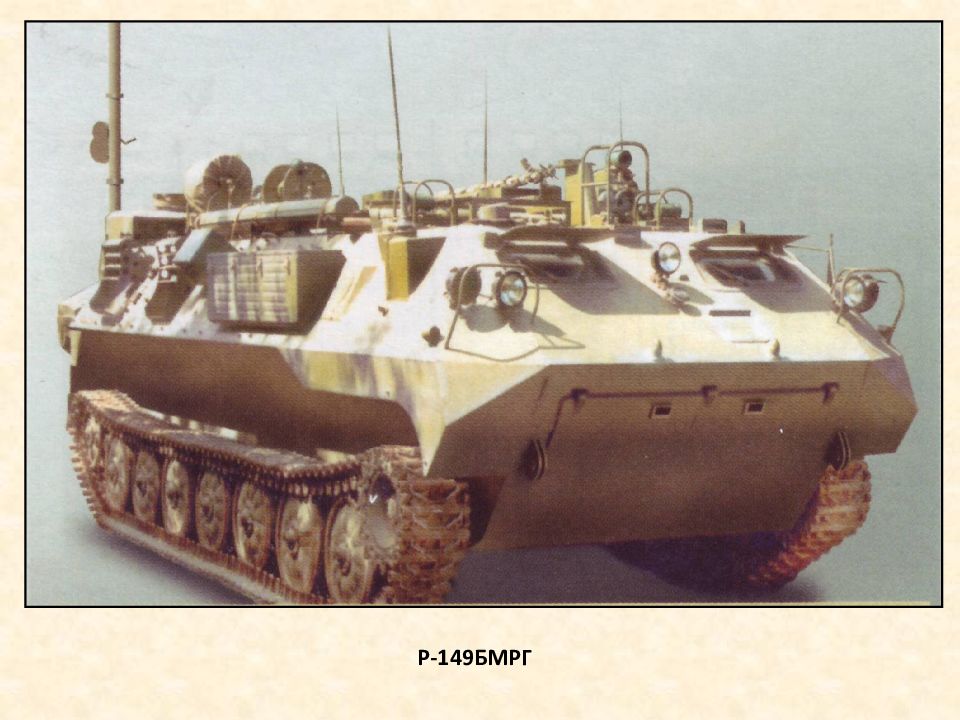

Р-149БМРГ

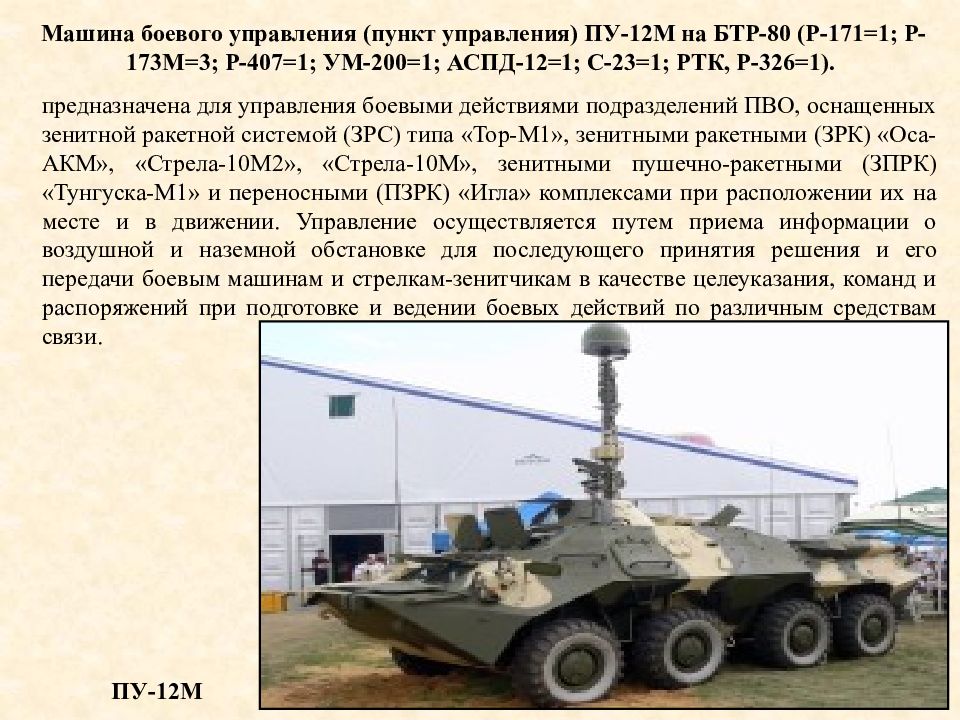

Машина боевого управления (пункт управления) ПУ-12М на БТР-80 (Р-171=1; Р-173М=3; Р-407=1; УМ-200=1; АСПД-12=1; С-23=1; РТК, Р-326=1). ПУ-12М предназначена для управления боевыми действиями подразделений ПВО, оснащенных зенитной ракетной системой (ЗРС) типа «Тор-М1», зенитными ракетными (ЗРК) «Оса-АКМ», «Стрела-10М2», «Стрела-10М», зенитными пушечно-ракетными (ЗПРК) «Тунгуска-М1» и переносными (ПЗРК) «Игла» комплексами при расположении их на месте и в движении. Управление осуществляется путем приема информации о воздушной и наземной обстановке для последующего принятия решения и его передачи боевым машинам и стрелкам-зенитчикам в качестве целеуказания, команд и распоряжений при подготовке и ведении боевых действий по различным средствам связи.

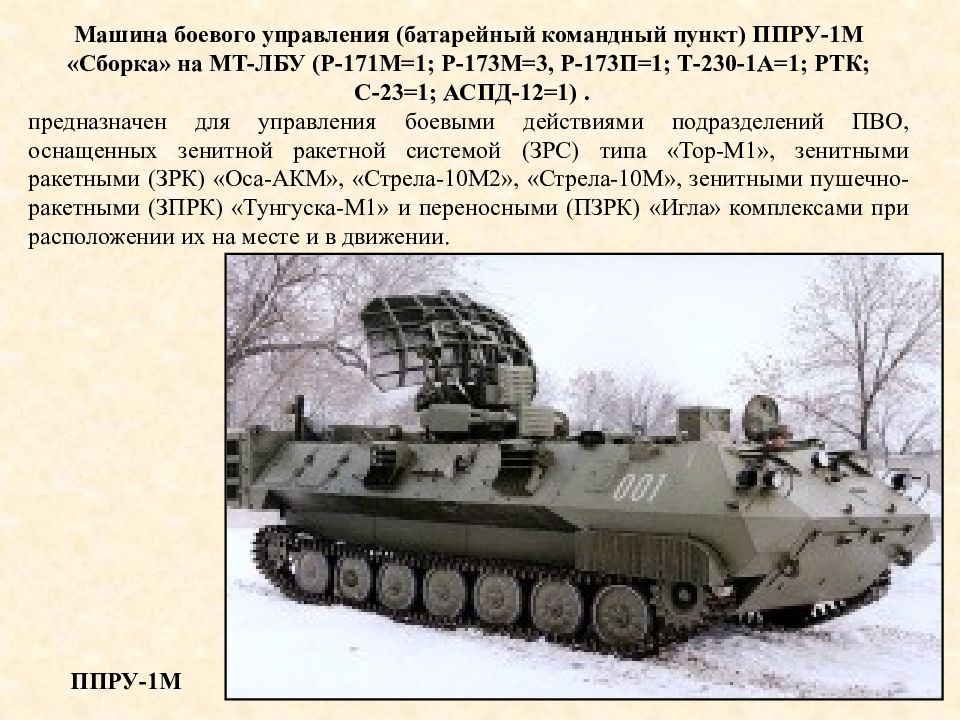

ППРУ-1М Машина боевого управления (батарейный командный пункт) ППРУ-1М «Сборка» на МТ-ЛБУ (Р-171М=1; Р-173М=3, Р-173П=1; Т-230-1А=1; РТК; С-23=1; АСПД-12=1). предназначен для управления боевыми действиями подразделений ПВО, оснащенных зенитной ракетной системой (ЗРС) типа «Тор-М1», зенитными ракетными (ЗРК) «Оса-АКМ», «Стрела-10М2», «Стрела-10М», зенитными пушечно-ракетными (ЗПРК) «Тунгуска-М1» и переносными (ПЗРК) «Игла» комплексами при расположении их на месте и в движении.

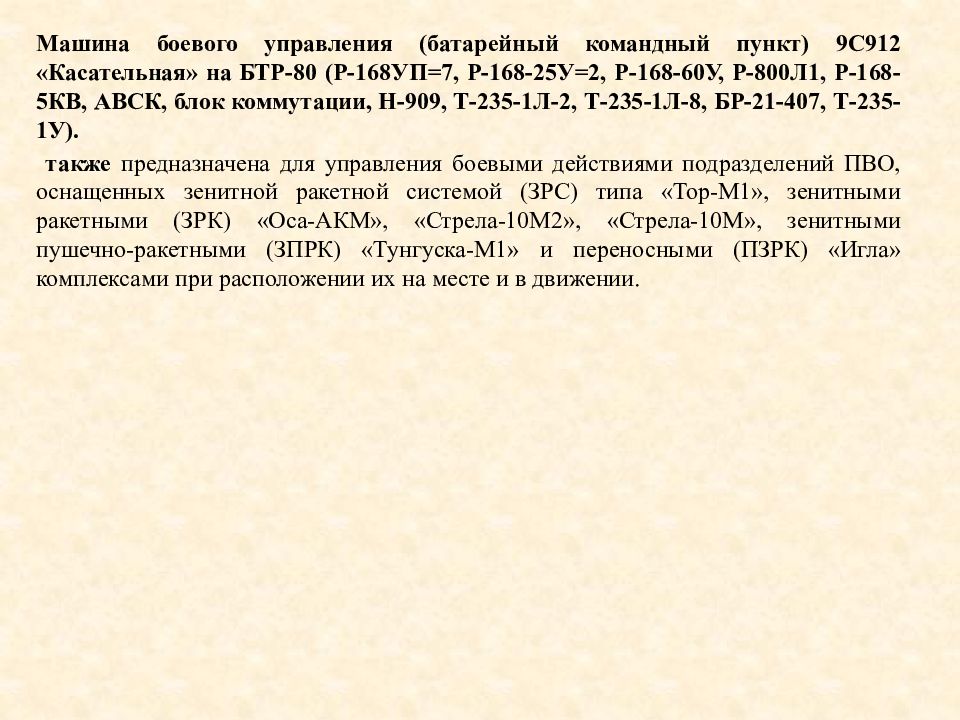

Машина боевого управления (батарейный командный пункт) 9С912 «Касательная» на БТР-80 (Р-168УП=7, Р-168-25У=2, Р-168-60У, Р-800Л1, Р-168-5КВ, АВСК, блок коммутации, Н-909, Т-235-1Л-2, Т-235-1Л-8, БР-21-407, Т-235-1У). также предназначена для управления боевыми действиями подразделений ПВО, оснащенных зенитной ракетной системой (ЗРС) типа «Тор-М1», зенитными ракетными (ЗРК) «Оса-АКМ», «Стрела-10М2», «Стрела-10М», зенитными пушечно-ракетными (ЗПРК) «Тунгуска-М1» и переносными (ПЗРК) «Игла» комплексами при расположении их на месте и в движении.

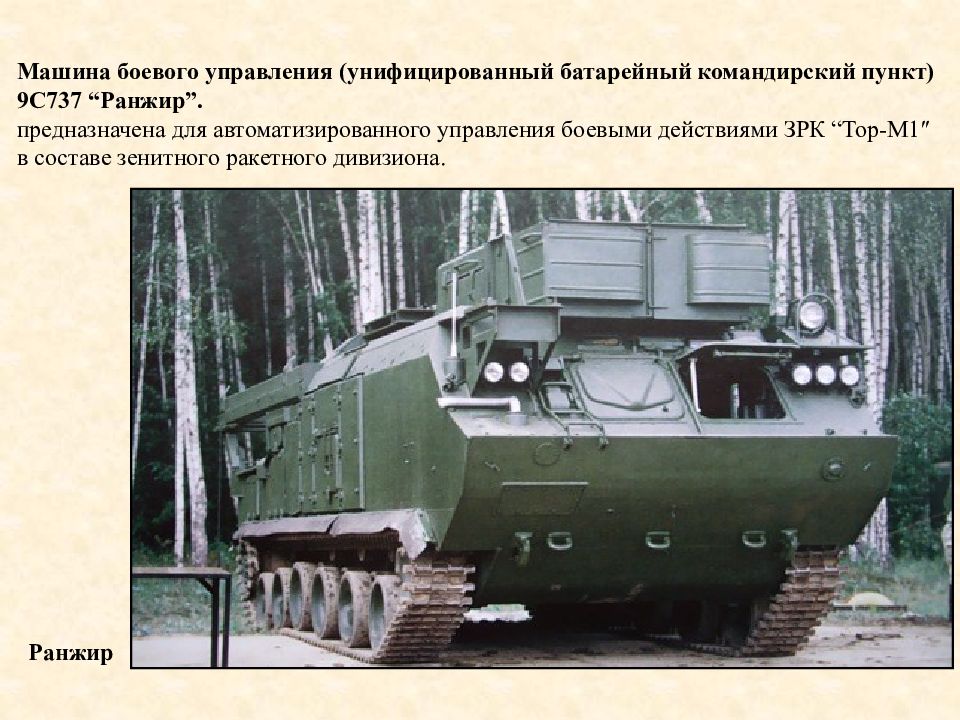

Ранжир Машина боевого управления (унифицированный батарейный командирский пункт) 9С737 “Ранжир”. предназначена для автоматизированного управления боевыми действиями ЗРК “Тор-М1″ в составе зенитного ракетного дивизиона.

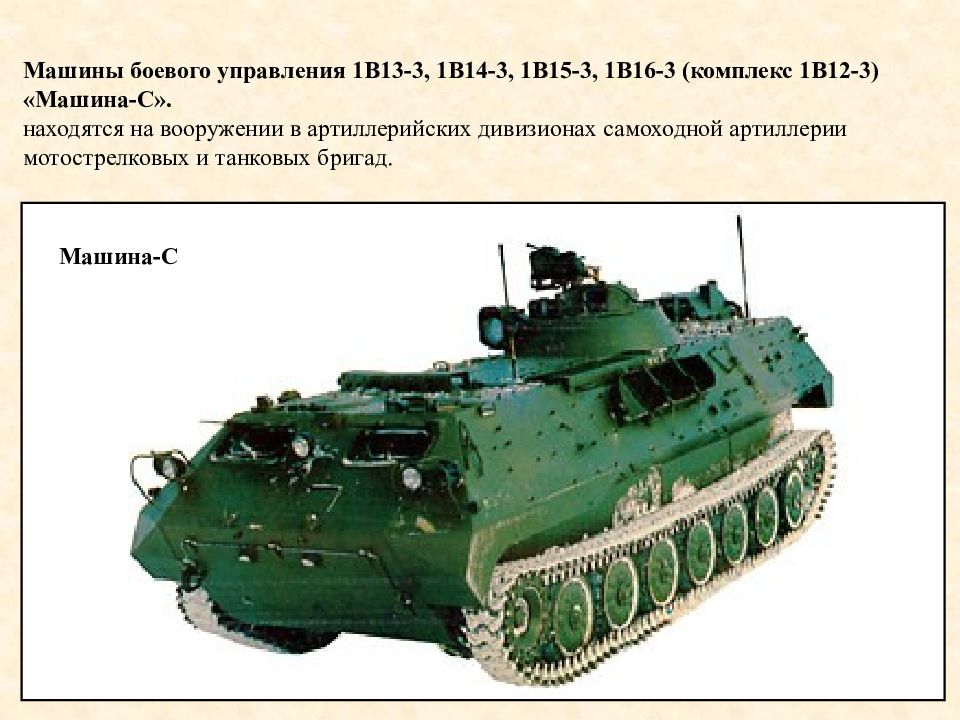

Машина-С Машины боевого управления 1В13-3, 1В14-3, 1В15-3, 1В16-3 (комплекс 1В12-3) «Машина-С». находятся на вооружении в артиллерийских дивизионах самоходной артиллерии мотострелковых и танковых бригад.

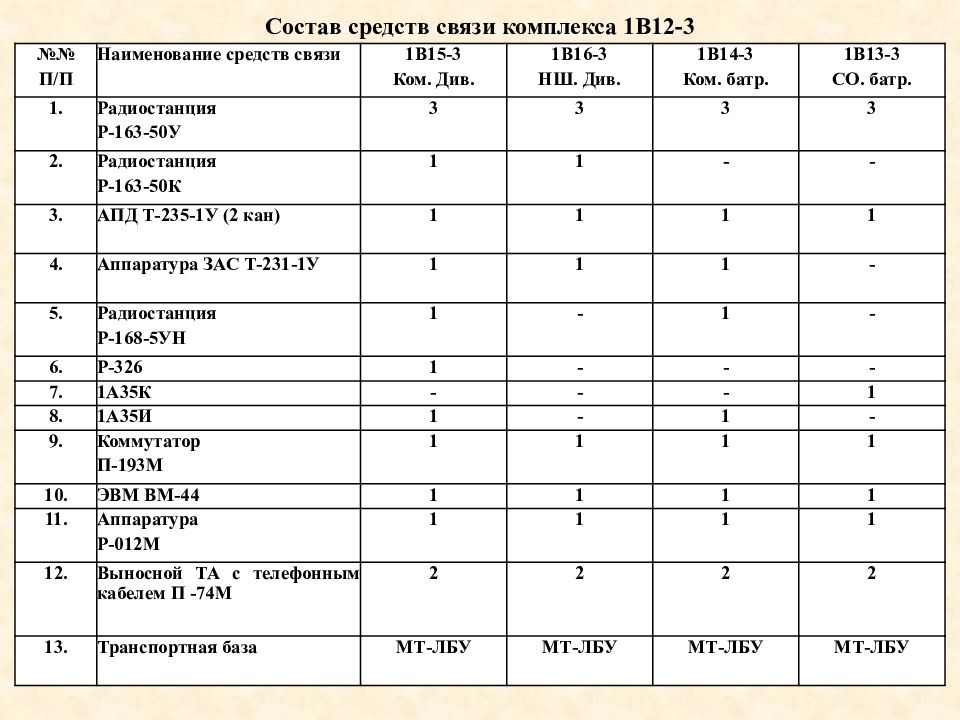

Состав средств связи комплекса 1В12-3 №№ П/П Наименование средств связи 1В15-3 Ком. Див. 1В16-3 НШ. Див. 1В14-3 Ком. батр. 1В13-3 СО. батр. 1. Радиостанция Р-163-50У 3 3 3 3 2. Радиостанция Р-163-50К 1 1 - - 3. АПД Т-235-1У (2 кан) 1 1 1 1 4. Аппаратура ЗАС Т-231-1У 1 1 1 - 5. Радиостанция Р-168-5УН 1 - 1 - 6. Р-326 1 - - - 7. 1А35К - - - 1 8. 1А35И 1 - 1 - 9. Коммутатор П-193М 1 1 1 1 10. ЭВМ ВМ-44 1 1 1 1 11. Аппаратура Р-012М 1 1 1 1 12. Выносной ТА с телефонным кабелем П -74М 2 2 2 2 13. Транспортная база МТ-ЛБУ МТ-ЛБУ МТ-ЛБУ МТ-ЛБУ

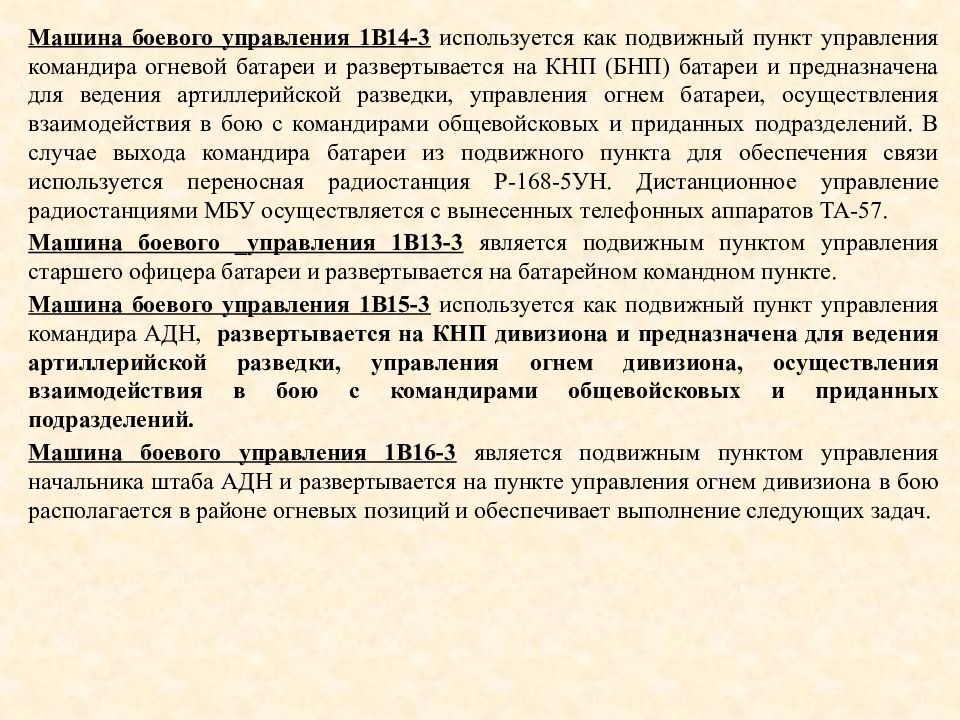

Машина боевого управления 1В14-3 используется как подвижный пункт управления командира огневой батареи и развертывается на КНП (БНП) батареи и предназначена для ведения артиллерийской разведки, управления огнем батареи, осуществления взаимодействия в бою с командирами общевойсковых и приданных подразделений. В случае выхода командира батареи из подвижного пункта для обеспечения связи используется переносная радиостанция Р-168-5УН. Дистанционное управление радиостанциями МБУ осуществляется с вынесенных телефонных аппаратов ТА-57. Машина боевого _управления 1В13-3 является подвижным пунктом управления старшего офицера батареи и развертывается на батарейном командном пункте. Машина боевого управления 1В15-3 используется как подвижный пункт управления командира АДН, развертывается на КНП дивизиона и предназначена для ведения артиллерийской разведки, управления огнем дивизиона, осуществления взаимодействия в бою с командирами общевойсковых и приданных подразделений. Машина боевого управления 1В16-3 является подвижным пунктом управления начальника штаба АДН и развертывается на пункте управления огнем дивизиона в бою располагается в районе огневых позиций и обеспечивает выполнение следующих задач.

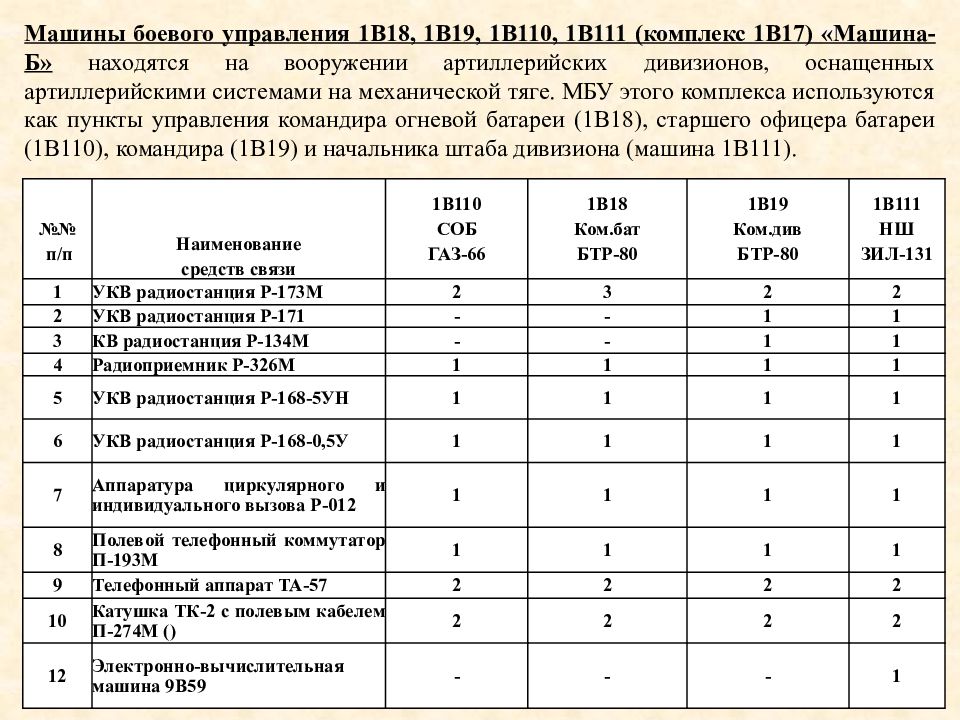

Машины боевого управления 1В18, 1В19, 1В110, 1В111 (комплекс 1В17) «Машина-Б» находятся на вооружении артиллерийских дивизионов, оснащенных артиллерийскими системами на механической тяге. МБУ этого комплекса используются как пункты управления командира огневой батареи (1В18), старшего офицера батареи (1В110), командира (1В19) и начальника штаба дивизиона (машина 1В111). №№ п/п Наименование средств связи 1В 110 СОБ ГАЗ-66 1В1 8 Ком.бат БТР-80 1В1 9 Ком.див БТР-80 1В1 11 НШ ЗИЛ-131 1 УКВ радиостанция Р-1 7 3М 2 3 2 2 2 УКВ радиостанция Р-1 7 1 - - 1 1 3 КВ радиостанция Р-13 4 М - - 1 1 4 Радиоприемник Р-326М 1 1 1 1 5 УКВ радиостанция Р- 168-5УН 1 1 1 1 6 УКВ радиостанция Р-1 68-0,5У 1 1 1 1 7 Аппаратура циркулярного и индивидуального вызова Р-012 1 1 1 1 8 Полевой телефонный коммутатор П-193М 1 1 1 1 9 Телефонный аппарат ТА-57 2 2 2 2 10 Катушка ТК-2 с полевым кабелем П-274М () 2 2 2 2 12 Электронно-вычислительная машина 9В59 - - - 1

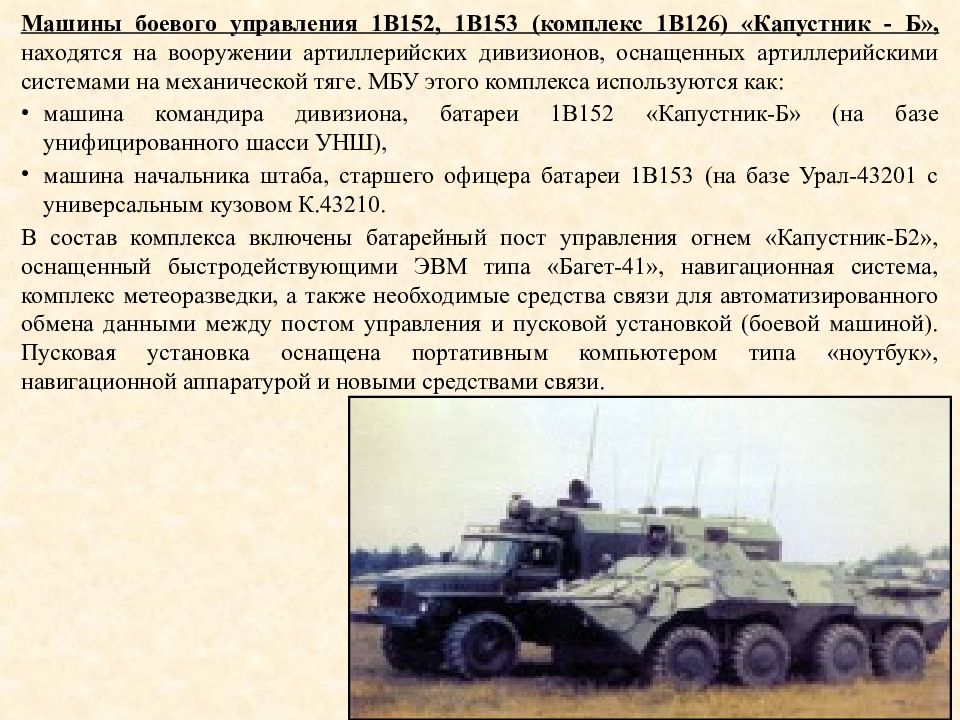

Машины боевого управления 1В152, 1В153 (комплекс 1В126) «Капустник - Б», находятся на вооружении артиллерийских дивизионов, оснащенных артиллерийскими системами на механической тяге. МБУ этого комплекса используются как: машина командира дивизиона, батареи 1В152 «Капустник-Б» (на базе унифицированного шасси УНШ), машина начальника штаба, старшего офицера батареи 1В153 (на базе Урал-43201 с универсальным кузовом К.43210. В состав комплекса включены батарейный пост управления огнем «Капустник-Б2», оснащенный быстродействующими ЭВМ типа «Багет-41», навигационная система, комплекс метеоразведки, а также необходимые средства связи для автоматизированного обмена данными между постом управления и пусковой установкой (боевой машиной). Пусковая установка оснащена портативным компьютером типа «ноутбук», навигационной аппаратурой и новыми средствами связи.

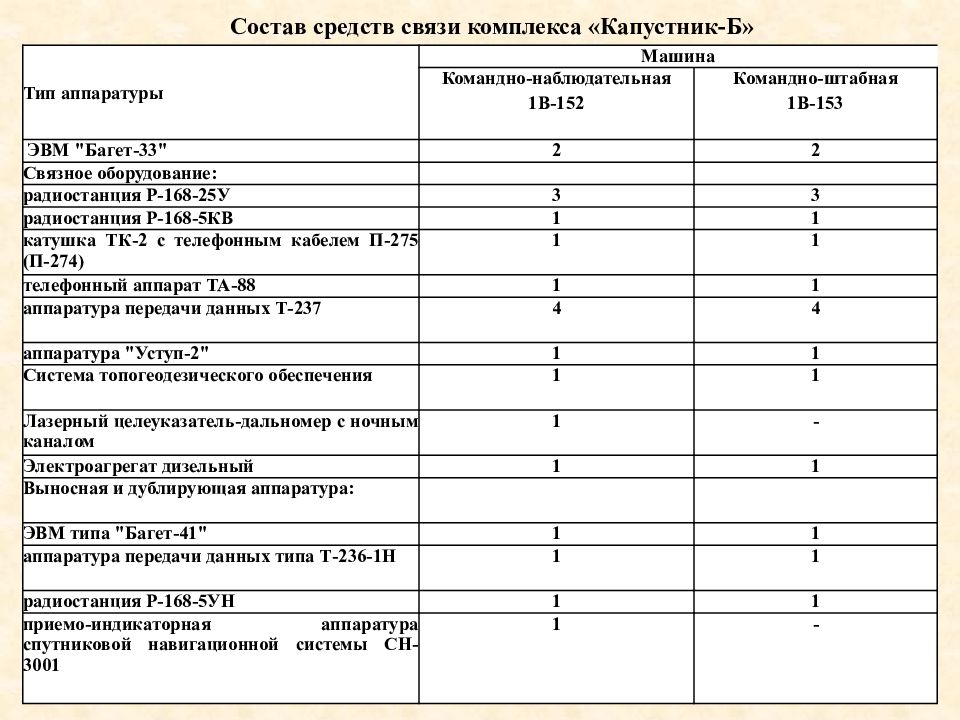

Состав средств связи комплекса «Капустник-Б» Тип аппаратуры Машина Командно-наблюдательная 1В-152 Командно-штабная 1В-153 ЭВМ "Багет-33" 2 2 Связное оборудование: радиостанция Р-168-25У 3 3 радиостанция Р-168-5КВ 1 1 катушка ТК-2 с телефонным кабелем П-275 (П-274) 1 1 телефонный аппарат ТА-88 1 1 аппаратура передачи данных Т-237 4 4 аппаратура "Уступ-2" 1 1 Система топогеодезического обеспечения 1 1 Лазерный целеуказатель-дальномер с ночным каналом 1 - Электроагрегат дизельный 1 1 Выносная и дублирующая аппаратура: ЭВМ типа "Багет-41" 1 1 аппаратура передачи данных типа Т-236-1Н 1 1 радиостанция Р-168-5УН 1 1 приемо-индикаторная аппаратура спутниковой навигационной системы СН-3001 1 -

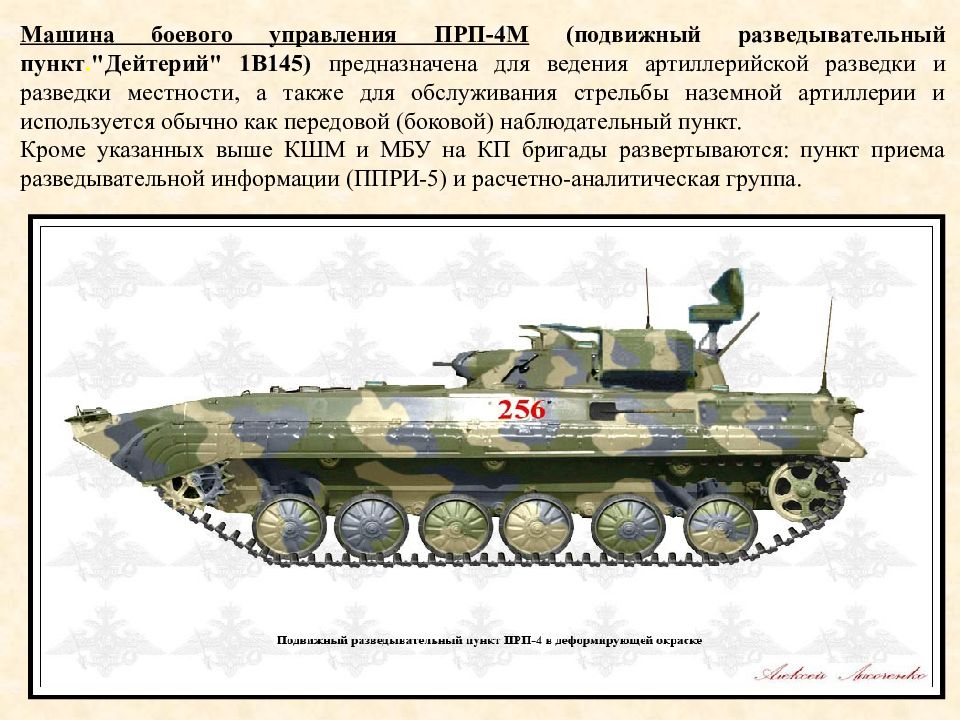

Машина боевого управления ПРП-4М (подвижный разведывательный пункт. "Дейтерий" 1В145) предназначена для ведения артиллерийской разведки и разведки местности, а также для обслуживания стрельбы наземной артиллерии и используется обычно как передовой (боковой) наблюдательный пункт. Кроме указанных выше КШМ и МБУ на КП бригады развертываются: пункт приема разведывательной информации (ППРИ-5) и расчетно-аналитическая группа.

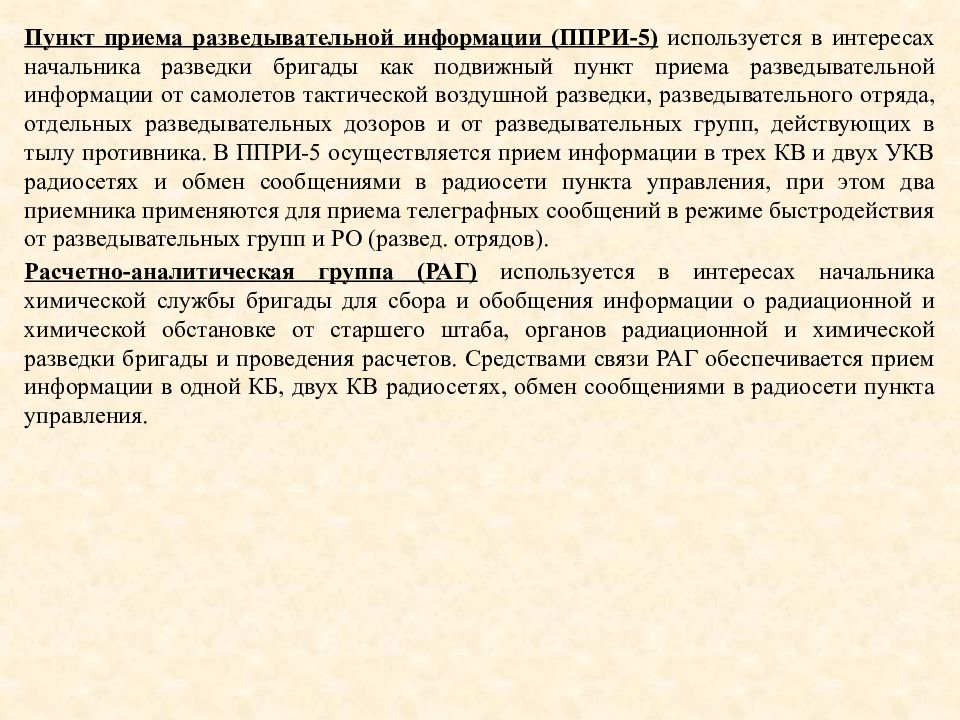

Пункт приема разведывательной информации (ППРИ-5) используется в интересах начальника разведки бригады как подвижный пункт приема разведывательной информации от самолетов тактической воздушной разведки, разведывательного отряда, отдельных разведывательных дозоров и от разведывательных групп, действующих в тылу противника. В ППРИ-5 осуществляется прием информации в трех КВ и двух УКВ радиосетях и обмен сообщениями в радиосети пункта управления, при этом два приемника применяются для приема телеграфных сообщений в режиме быстродействия от разведывательных групп и РО (развед. отрядов). Расчетно-аналитическая группа (РАГ) используется в интересах начальника химической службы бригады для сбора и обобщения информации о радиационной и химической обстановке от старшего штаба, органов радиационной и химической разведки бригады и проведения расчетов. Средствами связи РАГ обеспечивается прием информации в одной КБ, двух КВ радиосетях, обмен сообщениями в радиосети пункта управления.

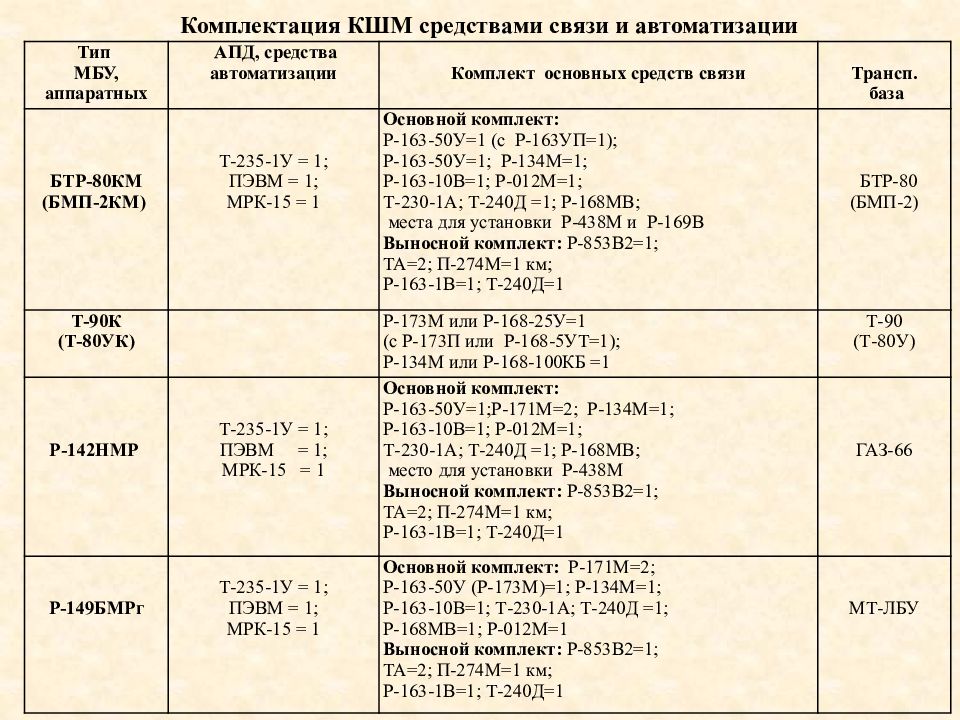

Комплектация КШМ средствами связи и автоматизации Тип МБУ, аппаратных АПД, средства автоматизации Комплект основных средств связи Трансп. база БТР-80КМ (БМП-2КМ) Т-235-1У = 1; ПЭВМ = 1; МРК-15 = 1 Основной комплект: Р-163-50У=1 (с Р-163УП=1); Р-163-50У=1; Р-134М=1; Р-163-10В=1; Р-012М=1; Т-230-1А; Т-240Д =1; Р-168МВ; места для установки Р-438М и Р-169В Выносной комплект: Р-853В2=1; ТА=2; П-274М=1 км; Р-163-1В=1; Т-240Д=1 БТР-80 (БМП-2) Т-90К (Т-80УК) Р-173М или Р-168-25У=1 (с Р-173П или Р-168-5УТ=1); Р-134М или Р-168-100КБ =1 Т-90 (Т-80У) Р-142НМР Т-235-1У = 1; ПЭВМ = 1; МРК-15 = 1 Основной комплект: Р-163-50У=1;Р-171М=2; Р-134М=1; Р-163-10В=1; Р-012М=1; Т-230-1А; Т-240Д =1; Р-168МВ; место для установки Р-438М Выносной комплект: Р-853В2=1; ТА=2; П-274М=1 км; Р-163-1В=1; Т-240Д=1 ГАЗ-66 Р-149БМРг Т-235-1У = 1; ПЭВМ = 1; МРК-15 = 1 Основной комплект: Р-171М=2; Р-163-50У (Р-173М)=1; Р-134М=1; Р-163-10В=1; Т-230-1А; Т-240Д =1; Р-168МВ=1; Р-012М=1 Выносной комплект: Р-853В2=1; ТА=2; П-274М=1 км; Р-163-1В=1; Т-240Д=1 МТ-ЛБУ
Тип МБУ, аппаратных АПД, средства автоматизации Комплект основных средств связи Трансп. база Р-149БМР *Р-142НМР Т-235-1У=1; ПЭВМ=1; МРК-15=1 Основной комплект: Р-171М=2; Р-163-10В=1; Р-163-50У (Р-173М)=1; Р-134М (Р-168-100КА)=1; Т-230-1А; Т-240Д=1; Р-012М=1; АВСК; Место для устан. Р-438М. Выносной комплект: Р-853В2=1; ТА=2; П-274М=1 км; Р-163-1В=1; Т-240Д=1 БТР-80-УНШ *ГАЗ-66 Р-149БМРА Т-235-1У=1; ПЭВМ=1; МРК-15=1 Основной комплект: Р-163-50У=1; Р-171М=1; Р-134М=1; Р-163-10В=1; Р-862=1; Р-863=1; Р-012М=1; Т-240Д=1; Т-230-1А=1; АВСК Выносной комплект: Р-853В2=1; ТА=2; П-274М=1 км; Р-163-1В=1; Т-240Д=1 БТР-80-УНШ ППРИ-5 «Орел-2М» Т-235-1У=1 ПЭВМ=1 Основной комплект: Р-134М (Р-168-100КБ)=2; Р-171М (Р-168-100У)=2; Р-872=1; Р-012М=1; АВСК Выносной комплект: ТА=1; П-274М=1 км БМП-1 Комплектация КШМ средствами связи и автоматизации

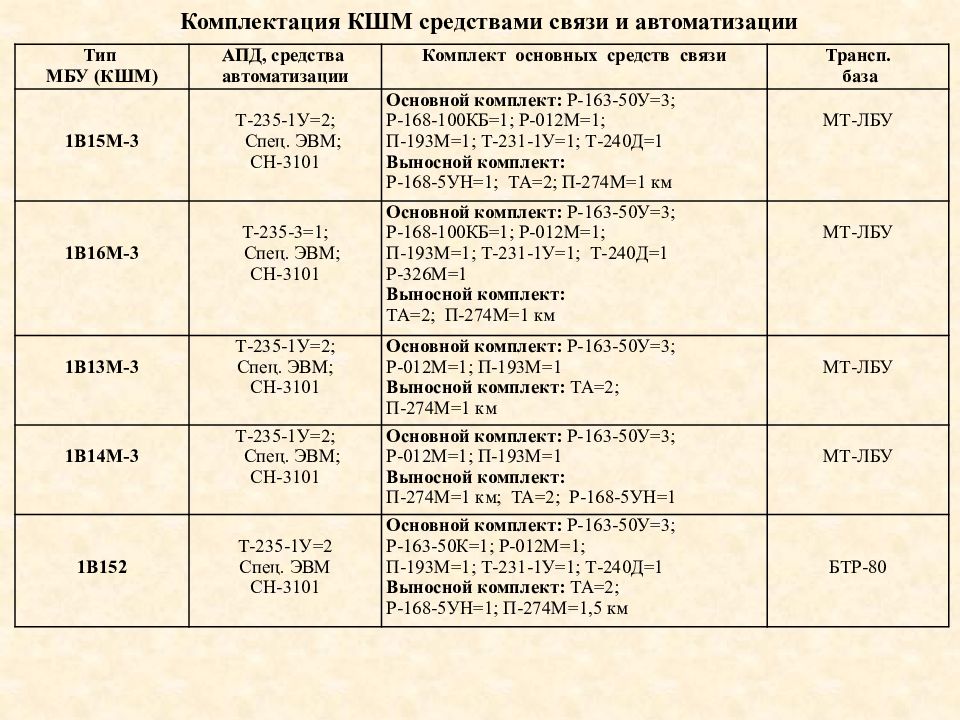

Комплектация КШМ средствами связи и автоматизации Тип МБУ (КШМ) АПД, средства автоматизации Комплект основных средств связи Трансп. база 1В15М-3 Т-235-1У=2; Спец. ЭВМ; СН-3101 Основной комплект: Р-163-50У=3; Р-168-100КБ=1; Р-012М=1; П-193М=1; Т-231-1У=1; Т-240Д=1 Выносной комплект: Р-168-5УН=1; ТА=2; П-274М=1 км МТ-ЛБУ 1В16М-3 Т-235-3=1; Спец. ЭВМ; СН-3101 Основной комплект: Р-163-50У=3; Р-168-100КБ=1; Р-012М=1; П-193М=1; Т-231-1У=1; Т-240Д=1 Р-326М=1 Выносной комплект: ТА=2; П-274М=1 км МТ-ЛБУ 1В13М-3 Т-235-1У=2; Спец. ЭВМ; СН-3101 Основной комплект: Р-163-50У=3; Р-012М=1; П-193М=1 Выносной комплект: ТА=2; П-274М=1 км МТ-ЛБУ 1В14М-3 Т-235-1У=2; Спец. ЭВМ; СН-3101 Основной комплект: Р-163-50У=3; Р-012М=1; П-193М=1 Выносной комплект: П-274М=1 км; ТА=2; Р-168-5УН=1 МТ-ЛБУ 1В152 Т-235-1У=2 Спец. ЭВМ СН-3101 Основной комплект: Р-163-50У=3; Р-163-50К=1; Р-012М=1; П-193М=1; Т-231-1У=1; Т-240Д=1 Выносной комплект: ТА=2; Р-168-5УН=1; П-274М=1,5 км БТР-80

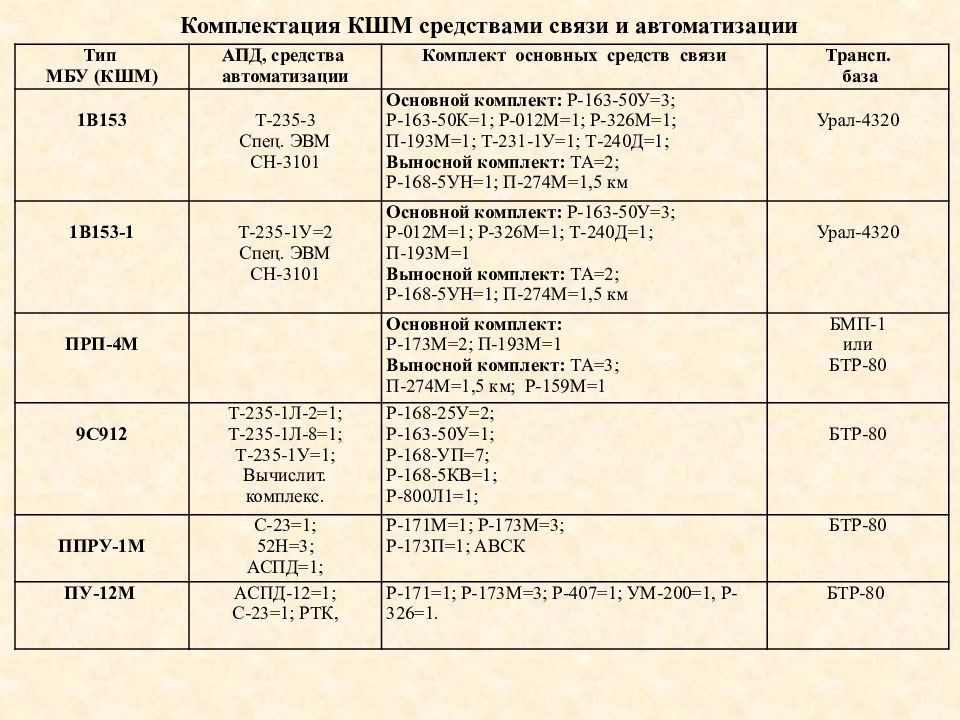

Комплектация КШМ средствами связи и автоматизации Тип МБУ (КШМ) АПД, средства автоматизации Комплект основных средств связи Трансп. база 1В153 Т-235-3 Спец. ЭВМ СН-3101 Основной комплект: Р-163-50У=3; Р-163-50К=1; Р-012М=1; Р-326М=1; П-193М=1; Т-231-1У=1; Т-240Д=1; Выносной комплект: ТА=2; Р-168-5УН=1; П-274М=1,5 км Урал-4320 1В153-1 Т-235-1У=2 Спец. ЭВМ СН-3101 Основной комплект: Р-163-50У=3; Р-012М=1; Р-326М=1; Т-240Д=1; П-193М=1 Выносной комплект: ТА=2; Р-168-5УН=1; П-274М=1,5 км Урал-4320 ПРП-4М Основной комплект: Р-173М=2; П-193М=1 Выносной комплект: ТА=3; П-274М=1,5 км; Р-159М=1 БМП-1 или БТР-80 9С912 Т-235-1Л-2=1; Т-235-1Л-8=1; Т-235-1У=1; Вычислит. комплекс. Р-168-25У=2; Р-163-50У=1; Р-168-УП=7; Р-168-5КВ=1; Р-800Л1=1; БТР-80 ППРУ-1М С-23=1; 52Н=3; АСПД=1; Р-171М=1; Р-173М=3; Р-173П=1; АВСК БТР-80 ПУ-12М АСПД-12=1; С-23=1; РТК, Р-171=1; Р-173М=3; Р-407=1; УМ-200=1, Р-326=1. БТР-80
