Белорусский Государственный Университет Информатики и Радиоэлектроники Кафедра радиоэлектронной техники ВВС и войск ПВО Занятие: 1. Общие сведения о РЛС 19Ж6
Цели занятия : Изучить назначение, состав и место РЛС в системе ПВО. Изучить боевые возможности РЛС. Изучить основные технические характеристики и их влияние на боевые возможности. 2
3 Литература: [1] Радиолокационная станция 19Ж6(СТ-68У). – Москва:Воениздат,1992. [2] Материальная часть РЛС 19Ж6. – Минск: ВА РБ, 2004. Рыбак Ю.М., Станкевич А.В. [3] Радиоэлектронная техника. Альбом схем и рисунков по РЛС 19Ж6 : ВК БГУИР [4] Электронный учебно- методический комплекс по РЛС19 Ж6 : ВФ БГУИР

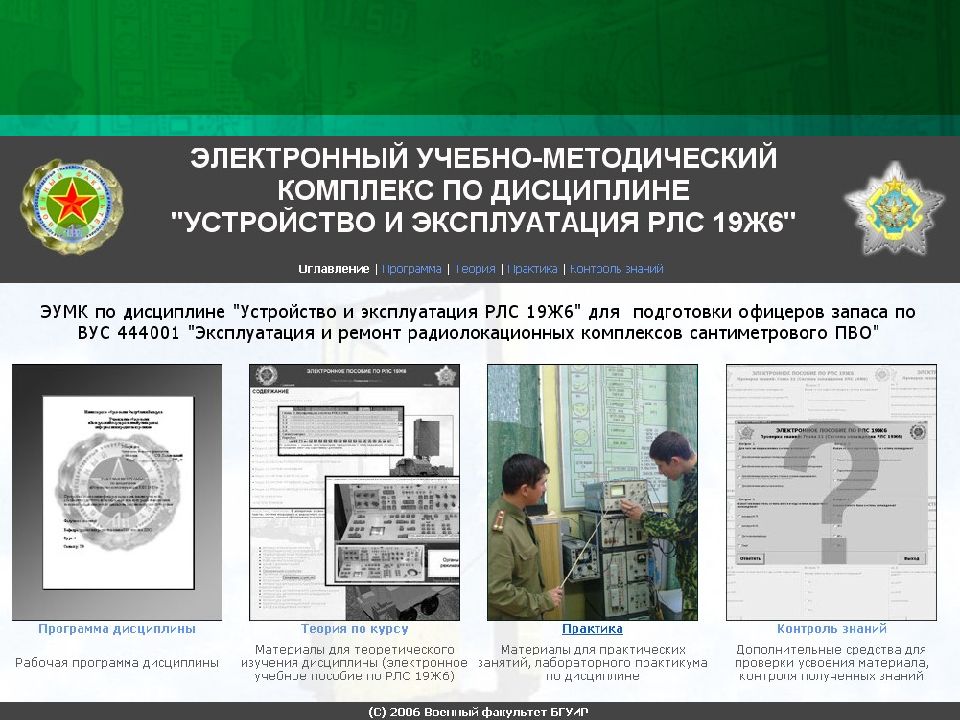

Кафедра радиоэлектронной техники ВВС и войск ПВО Содержание ЭУМК 4
5 Учебные вопросы: 1. Назначение, состав и место РЛС в системе ПВО. 2. Боевые возможности РЛС. 3. Основные технические характеристики и их влияние на боевые возможности.
6 Отличительные характеристики маловысотных РЛС: 1. Высокие требования к дальности обнаружения целей летящих на малых высотах; 2. Повышенные требования к эффективности системы защиты от пассивных помех ; 3. Высокий темп обновления информации; 4. Надежность и простота в эксплуатации; 5. Высокая мобильность; 6. должны быть относительно дешевыми
7 НАЗНАЧЕНИЕ, СОСТАВ И МЕСТО РЛС В СИСТЕМЕ ПВО
8 Назначение РЛС, решаемые задачи 19Ж6 предназначена – для обнаружения, опознавания и сопровождения маловысотных воздушных целей, в том числе и крылатых ракет.
9 РЛС 19Ж6 обеспечивает : - определение азимута, дальности и высоты (или угла места) воздушных целей ; - определение пеленгов на постановщики активных шумовых помех ; - определение государственной принадлежности целей.
10 РЛС 19Ж6 используется : в подразделениях радиотехнических войск, оснащенных аппаратурой автоматизации, а также в неавтоматизированных радиотехнических подразделениях.
Выдаваемая информация, сопряжение, потребители Выходная информация Цифровая Аналоговая “Свой” “Чужой” Средства передачи информации и связи КСА РИФ – Р Стандартный телефонный канал Радиоканал РИФ-Р РИФ-В Потребители В ВС и в ПВО РТВ ЗРВ ВВС Выносные индикаторы 19Ж6

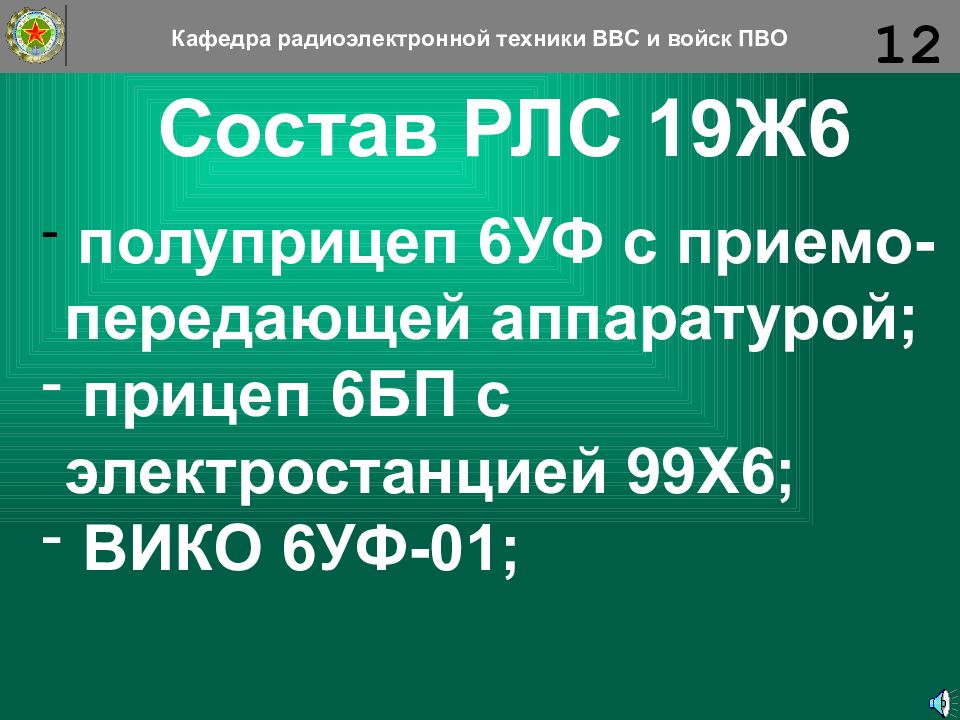

Состав РЛС 19Ж6 полуприцеп 6УФ с приемо-передающей аппаратурой; прицеп 6БП с электростанцией 99Х6; ВИКО 6УФ-01; Кафедра радиоэлектронной техники ВВС и войск ПВО 12

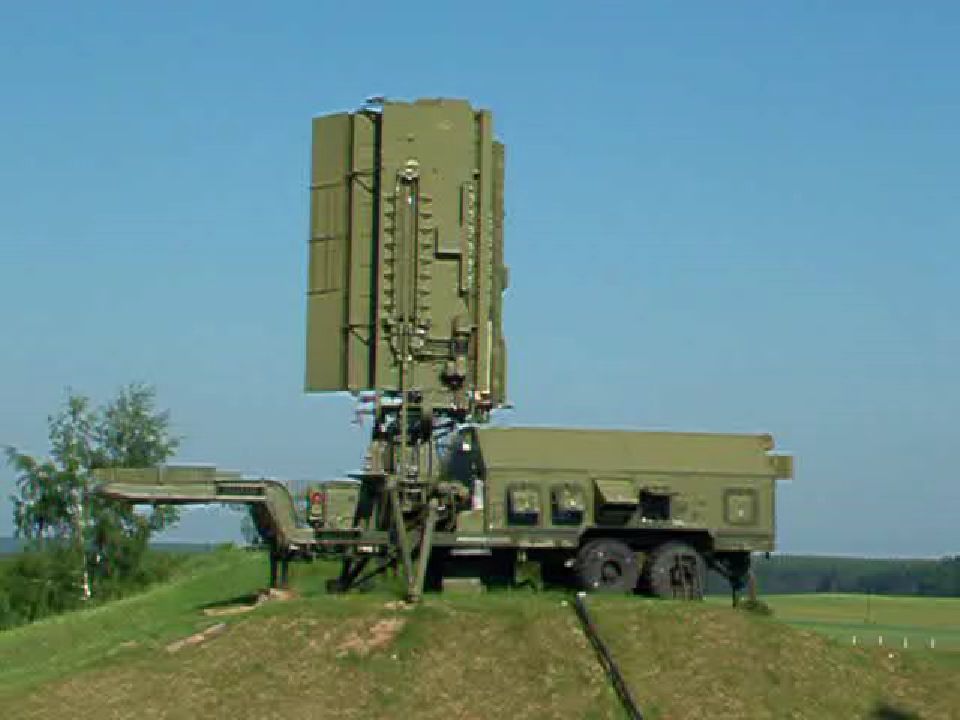

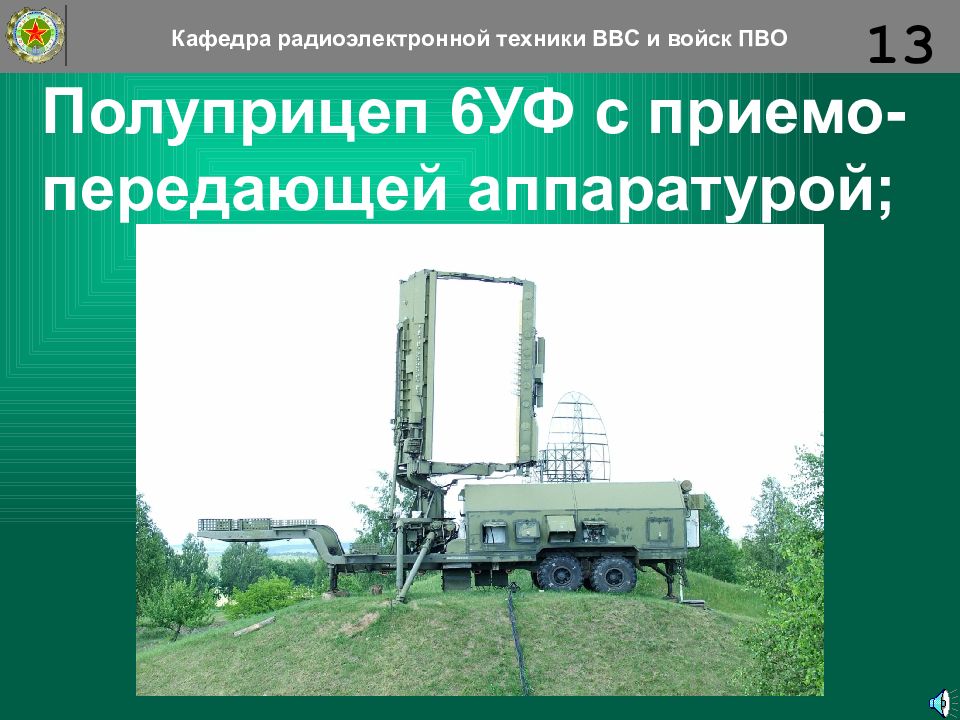

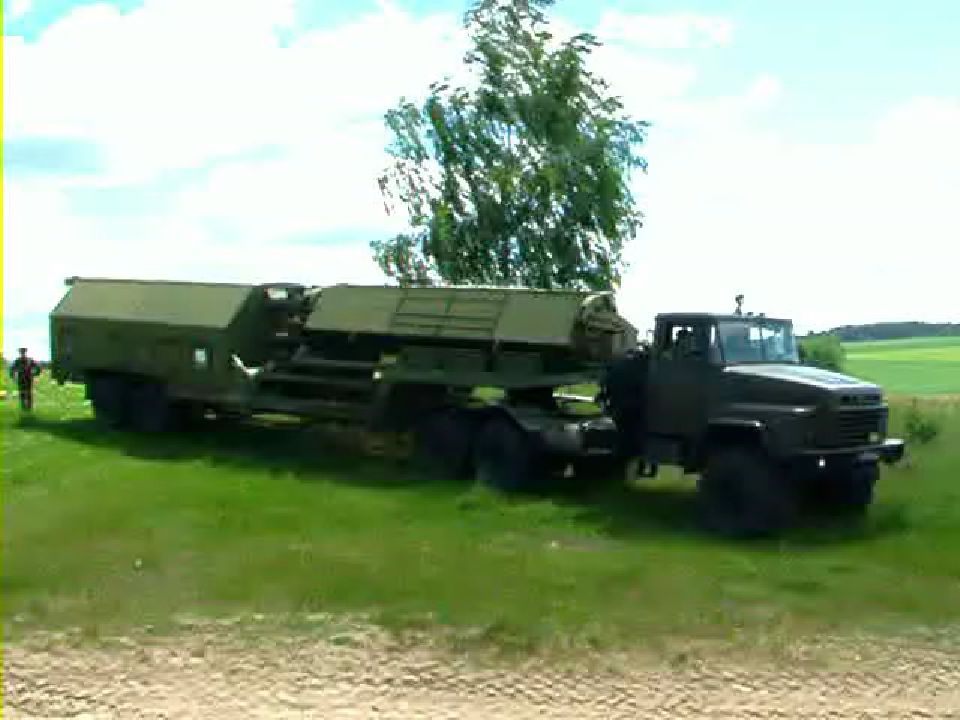

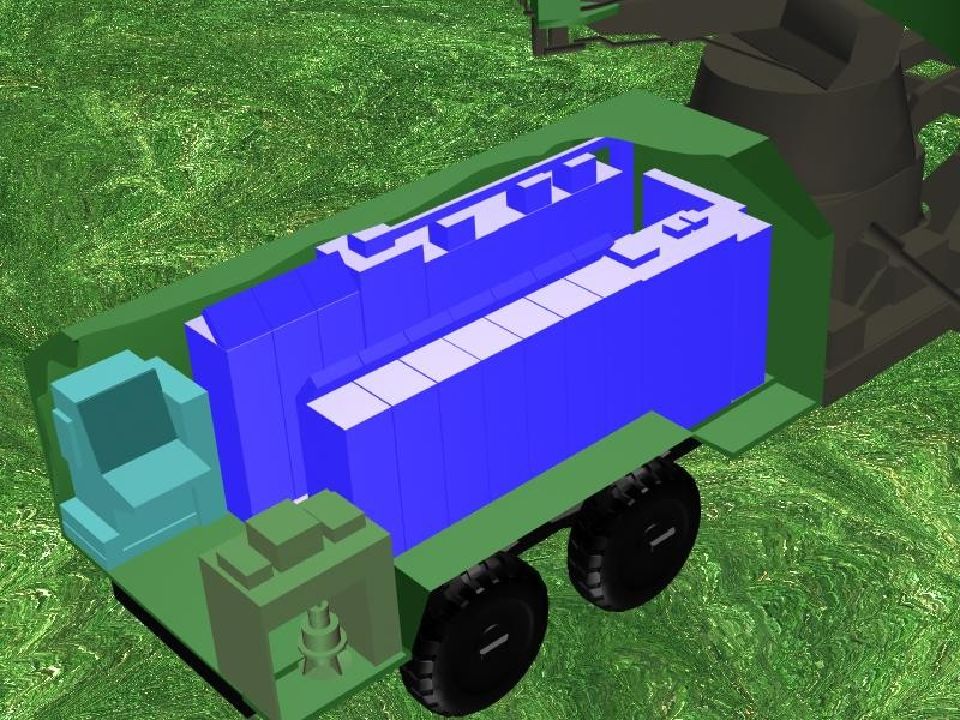

Полуприцеп 6УФ с приемо-передающей аппаратурой; Кафедра радиоэлектронной техники ВВС и войск ПВО 13

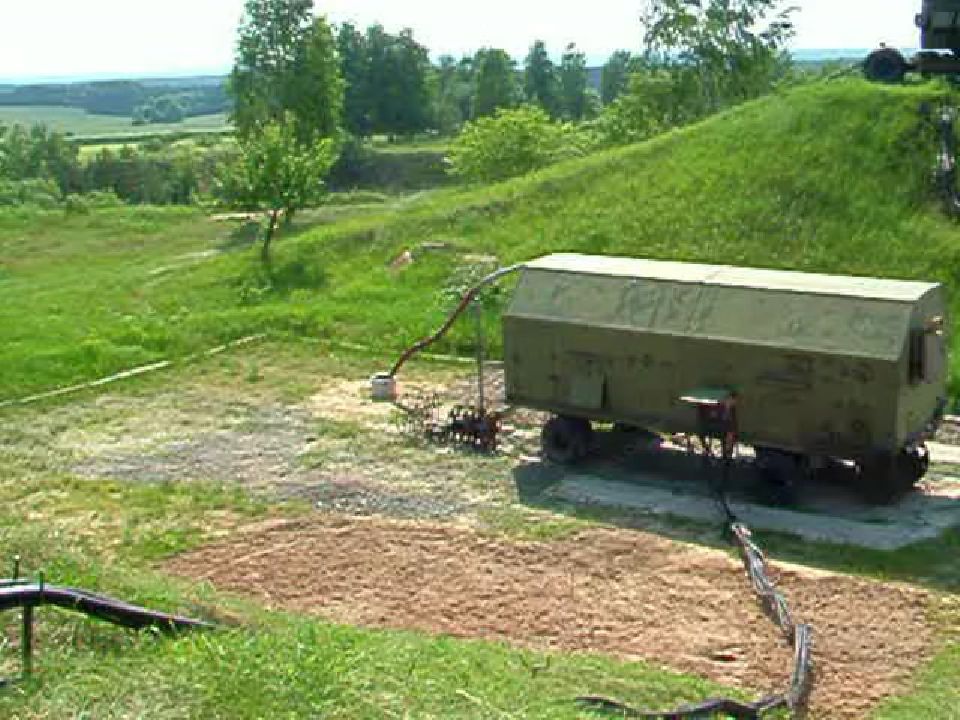

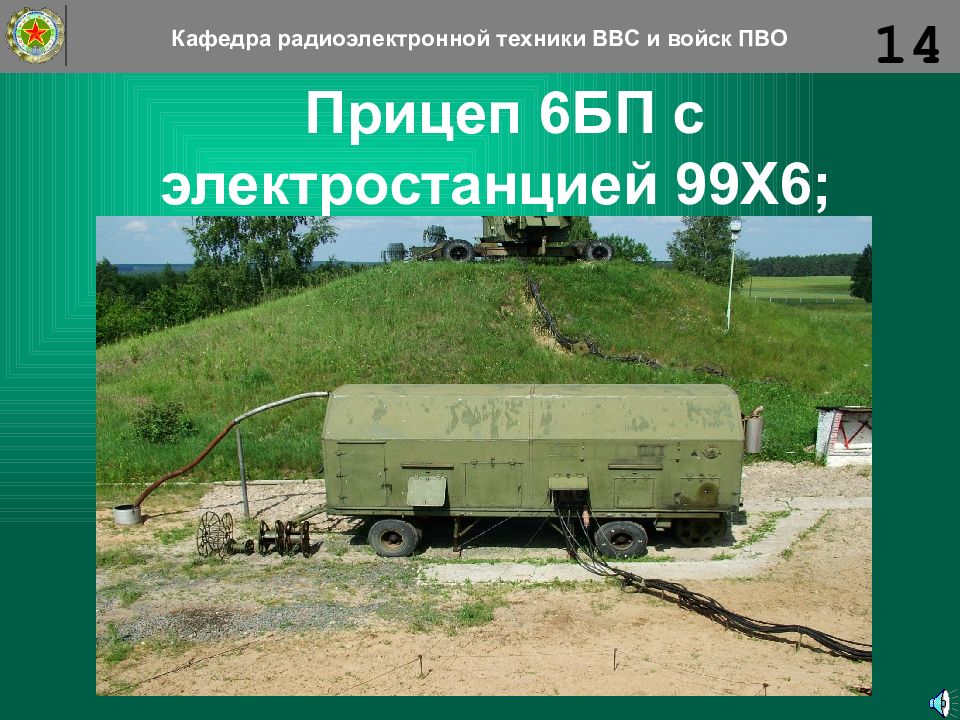

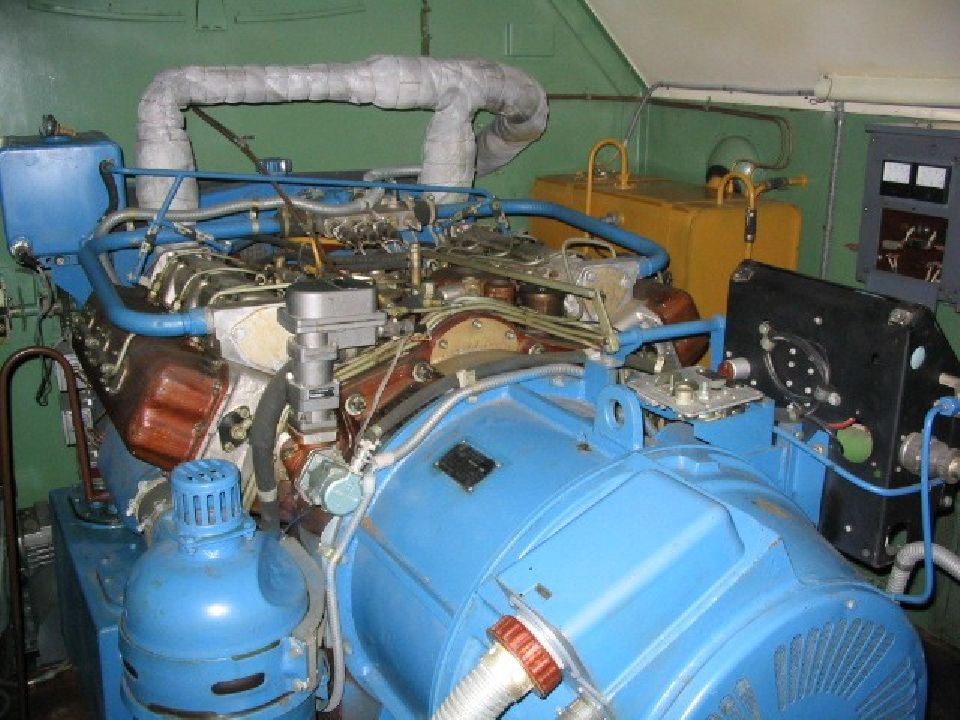

Прицеп 6БП с электростанцией 99Х6; Кафедра радиоэлектронной техники ВВС и войск ПВО 14

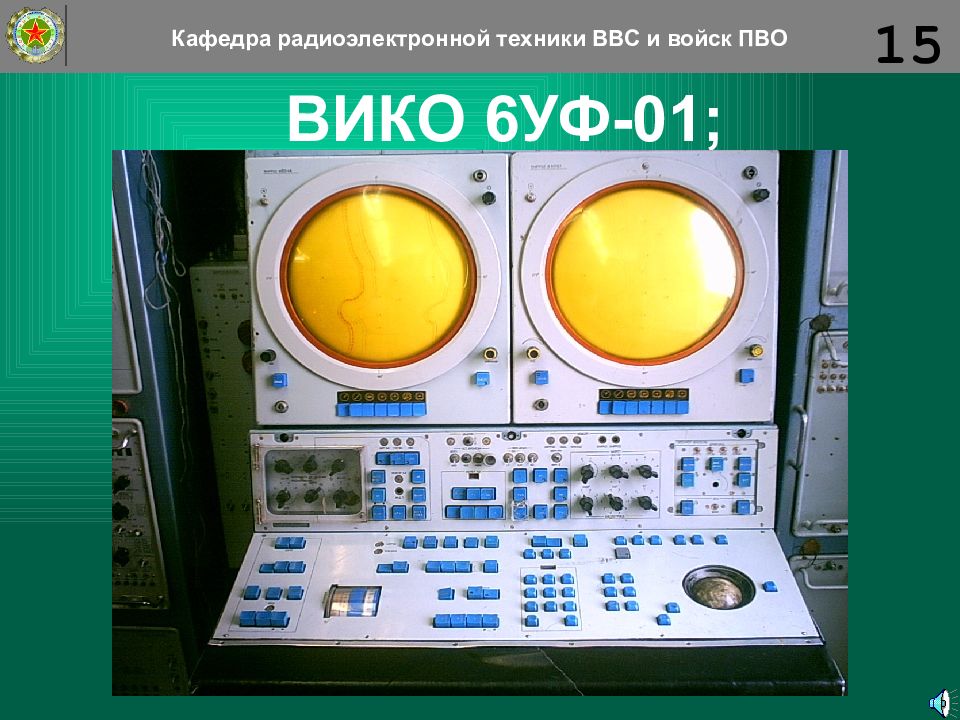

ВИКО 6УФ-01; Кафедра радиоэлектронной техники ВВС и войск ПВО 15

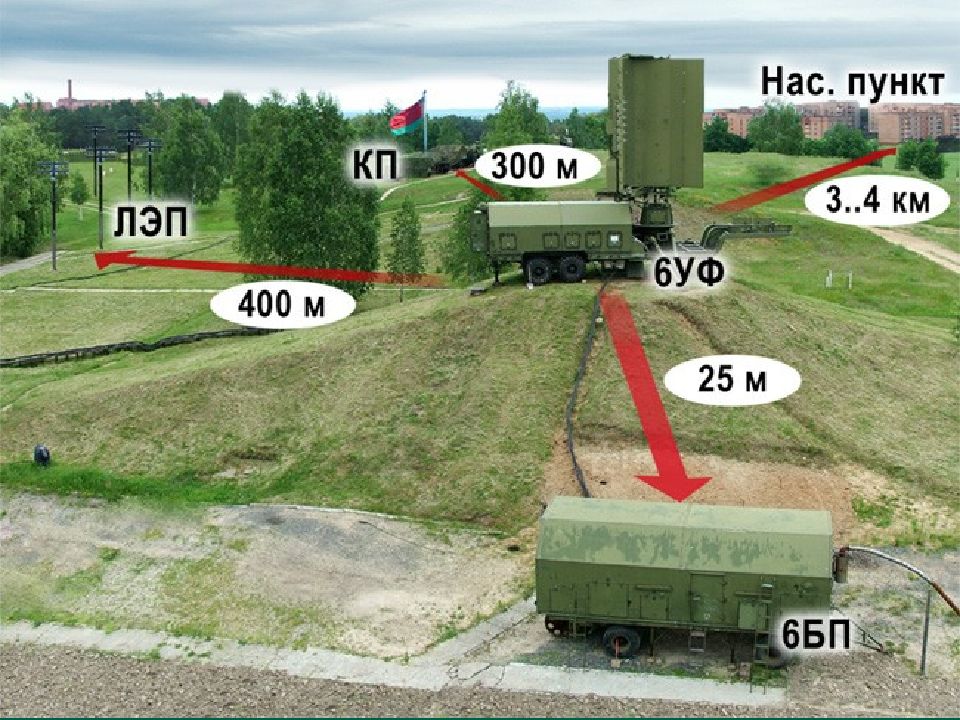

Размещение РЛС на позиции Кафедра радиоэлектронной техники ВВС и войск ПВО 23
Кафедра радиоэлектронной техники ВВС и войск ПВО 25
Кафедра радиоэлектронной техники ВВС и войск ПВО 26

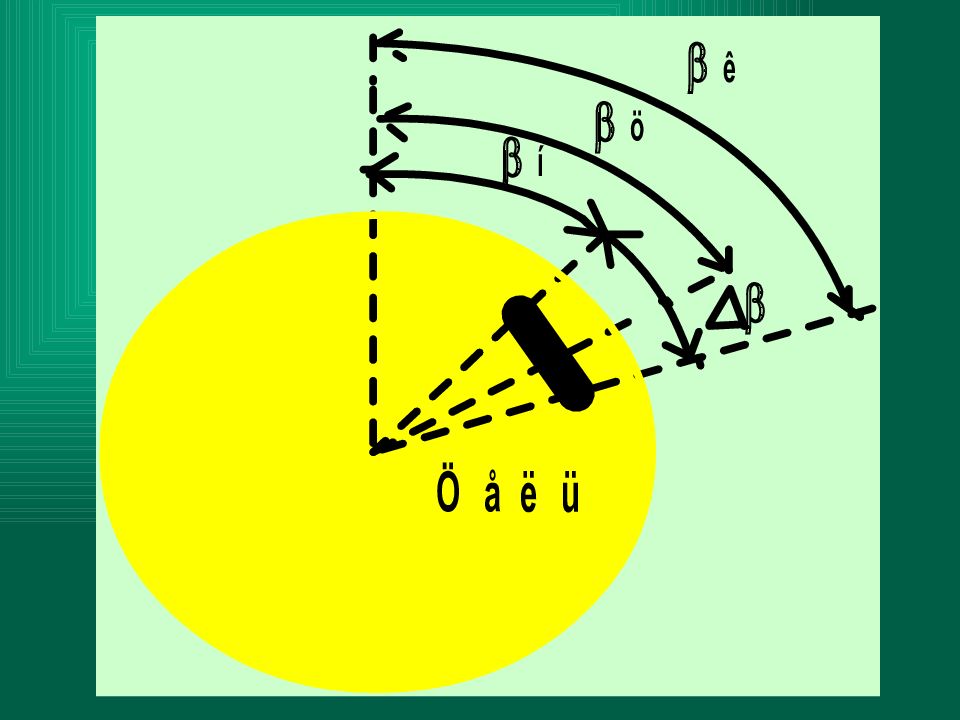

Кафедра радиоэлектронной техники ВВС и войск ПВО 28
Кафедра радиоэлектронной техники ВВС и войск ПВО 30
Кафедра радиоэлектронной техники ВВС и войск ПВО 32

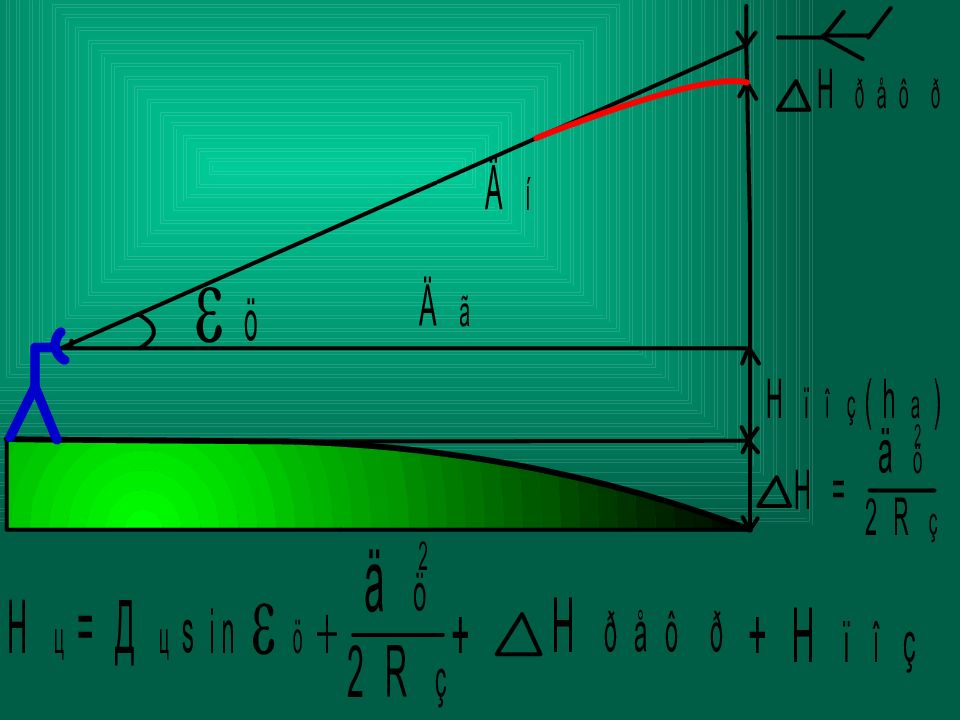

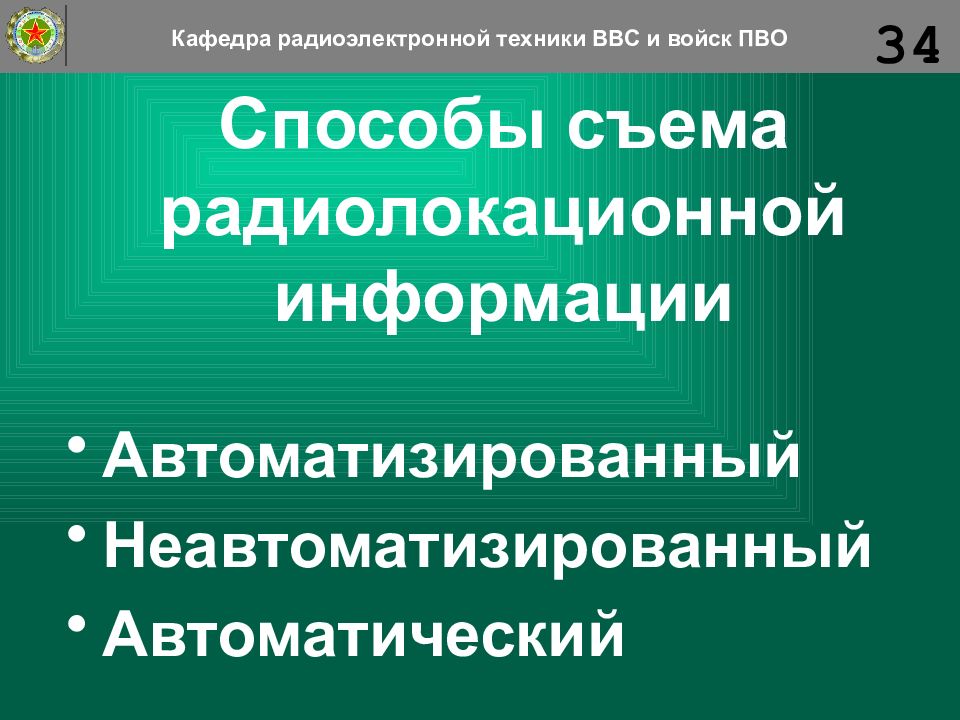

Автоматизированный Неавтоматизированный Автоматический Кафедра радиоэлектронной техники ВВС и войск ПВО 34
Кафедра радиоэлектронной техники ВВС и войск ПВО 35

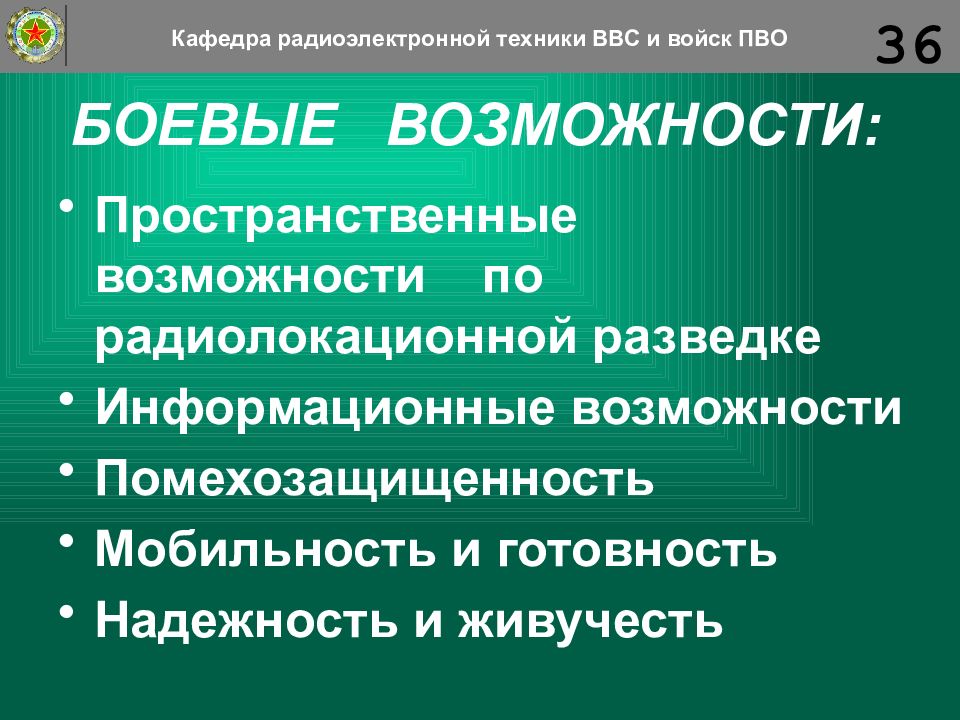

Пространственные возможности по радиолокационной разведке Информационные возможности Помехозащищенность Мобильность и готовность Надежность и живучесть Кафедра радиоэлектронной техники ВВС и войск ПВО 36
Режимы обзора РЛС и их боевое применение В РЛС имеются четыре режима обзора пространства в угломестной плоскости.
Пределы работы 5 - 150 км 360 град 30 град до 6 км по дальности по азимуту по углу места по высоте Дальность обнаружения 47 км 95 км 150 км h цели 100 м 500 м 6000 м Точность измерения координат Разрешающая способность 300 м 4 град по дальности по азимуту ХАРАКТЕРИСТИКИ ОБНАРУЖЕНИЯ ЦЕЛЕЙ дальности азимута угла места высоты 250 м 20 мин 400 м 1 град

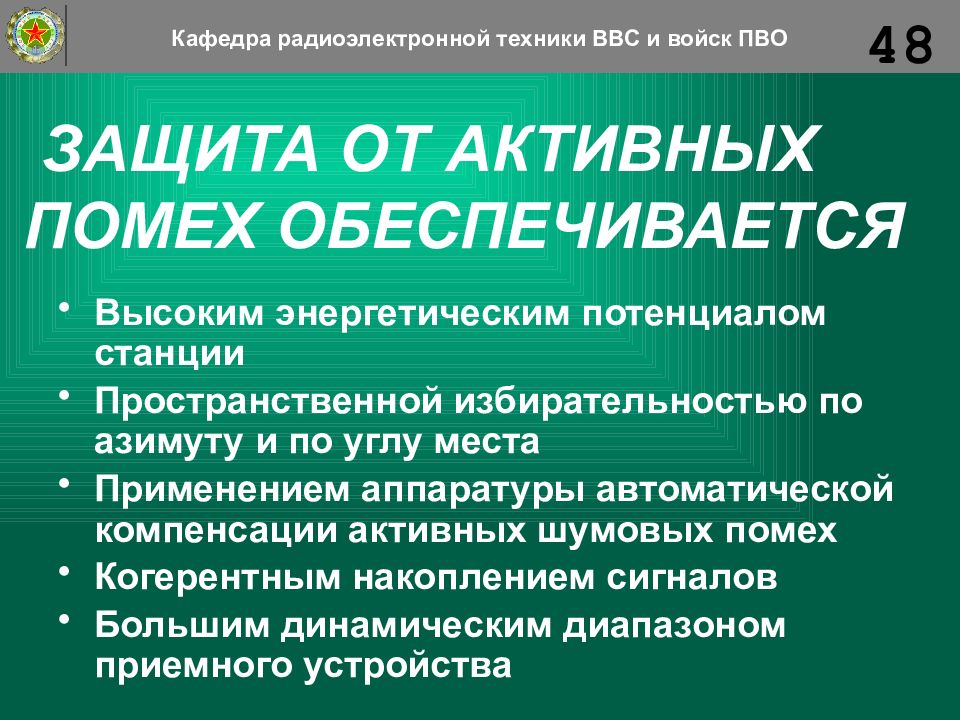

Высоким энергетическим потенциалом станции Пространственной избирательностью по азимуту и по углу места Применением аппаратуры автоматической компенсации активных шумовых помех Когерентным накоплением сигналов Большим динамическим диапазоном приемного устройства Кафедра радиоэлектронной техники ВВС и войск ПВО 48
Высокой разрешающей способностью по дальности и угловым координатам Линейной обработкой сигналов в приемном тракте Применением когерентного накопления импульсов пачки Применением стабилизаторов уровня ложных тревог по дальности и азимуту Кафедра радиоэлектронной техники ВВС и войск ПВО 49

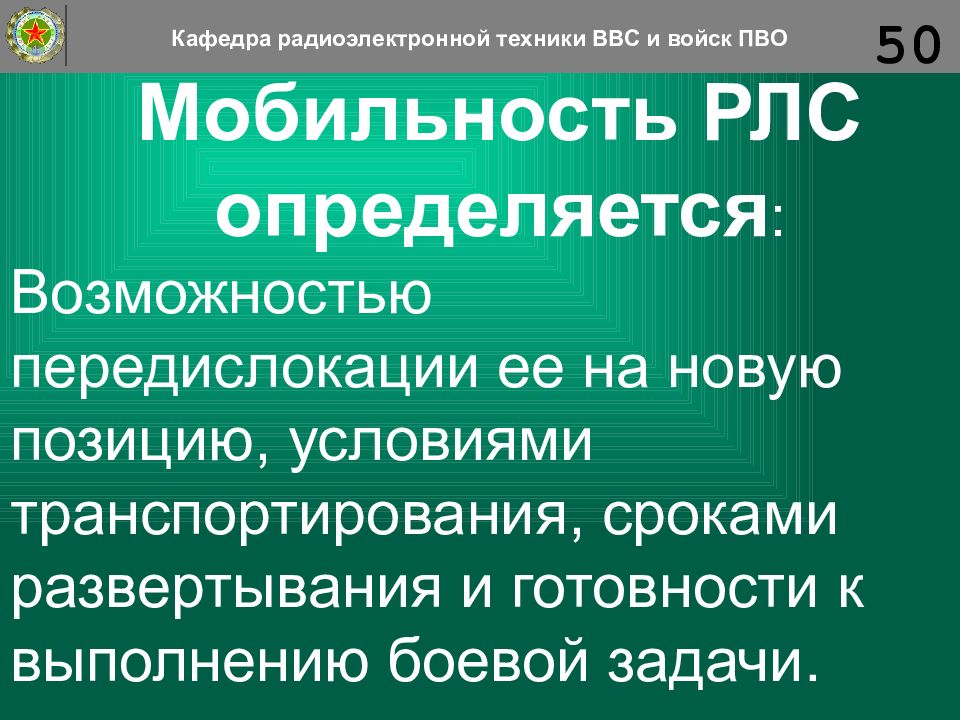

Возможностью передислокации ее на новую позицию, условиями транспортирования, сроками развертывания и готовности к выполнению боевой задачи. Кафедра радиоэлектронной техники ВВС и войск ПВО 50

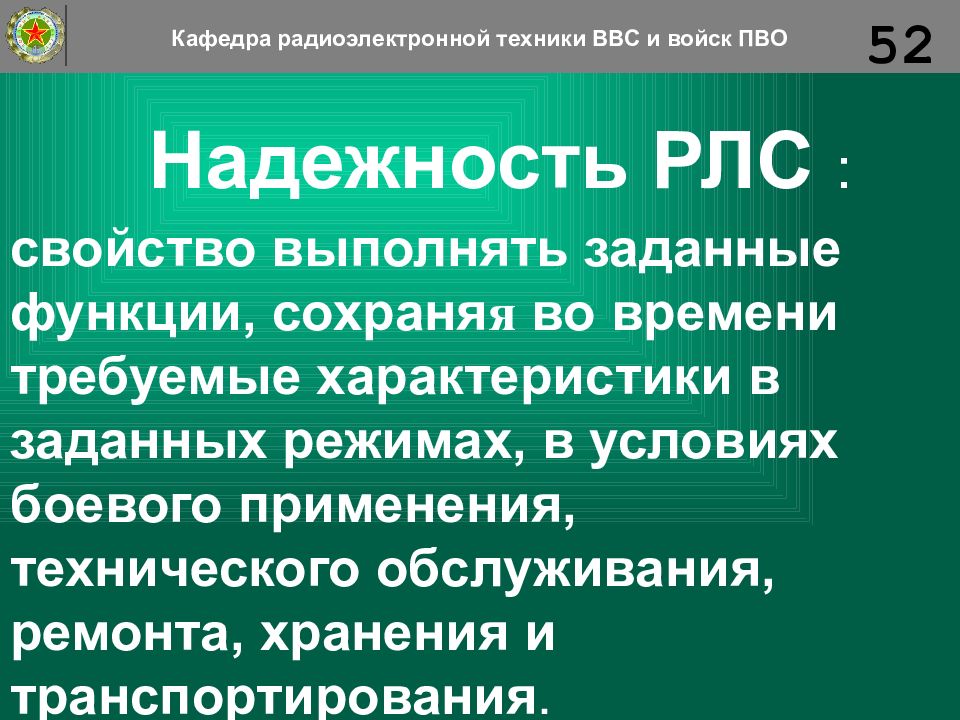

свойство выполнять заданные функции, сохраня я во времени требуемые характеристики в заданных режимах, в условиях боевого применения, технического обслуживания, ремонта, хранения и транспортирования. Кафедра радиоэлектронной техники ВВС и войск ПВО 52
Кафедра радиоэлектронной техники ВВС и войск ПВО 53
Кафедра радиоэлектронной техники ВВС и войск ПВО 54

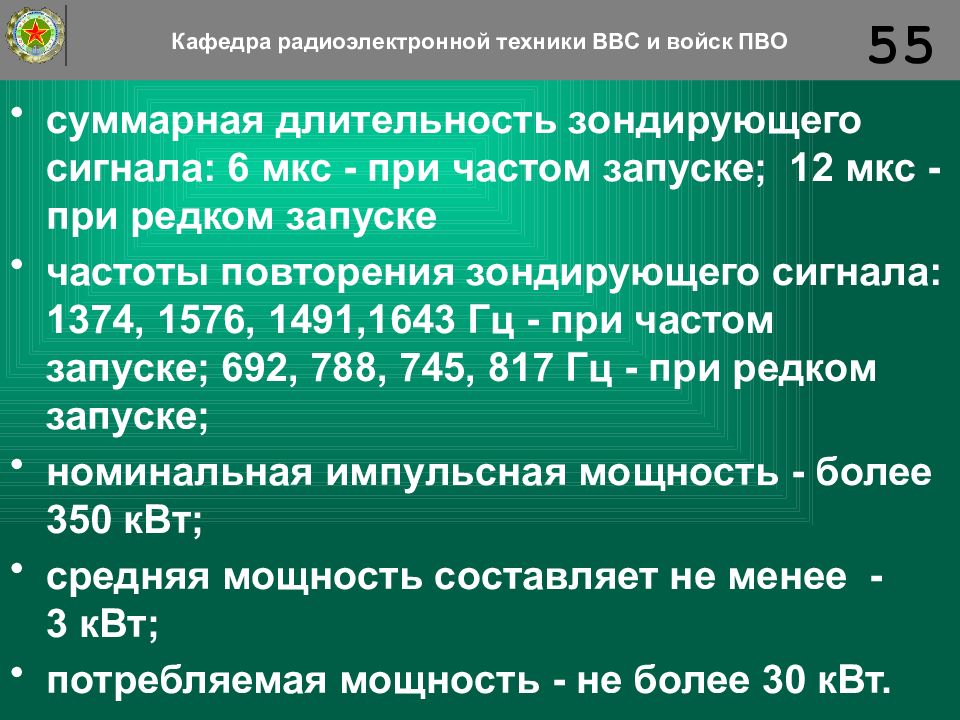

суммарная длительность зондирующего сигнала: 6 мкс - при частом запуске; 12 мкс - при редком запуске частоты повторения зондирующего сигнала: 1374, 1576, 1491,1643 Гц - при частом запуске; 692, 788, 745, 817 Гц - при редком запуске; номинальная импульсная мощность - более 350 кВт ; средняя мощность составляет не менее - 3 кВт; потребляемая мощность - не более 30 кВт. Кафедра радиоэлектронной техники ВВС и войск ПВО 55
Кафедра радиоэлектронной техники ВВС и войск ПВО 56

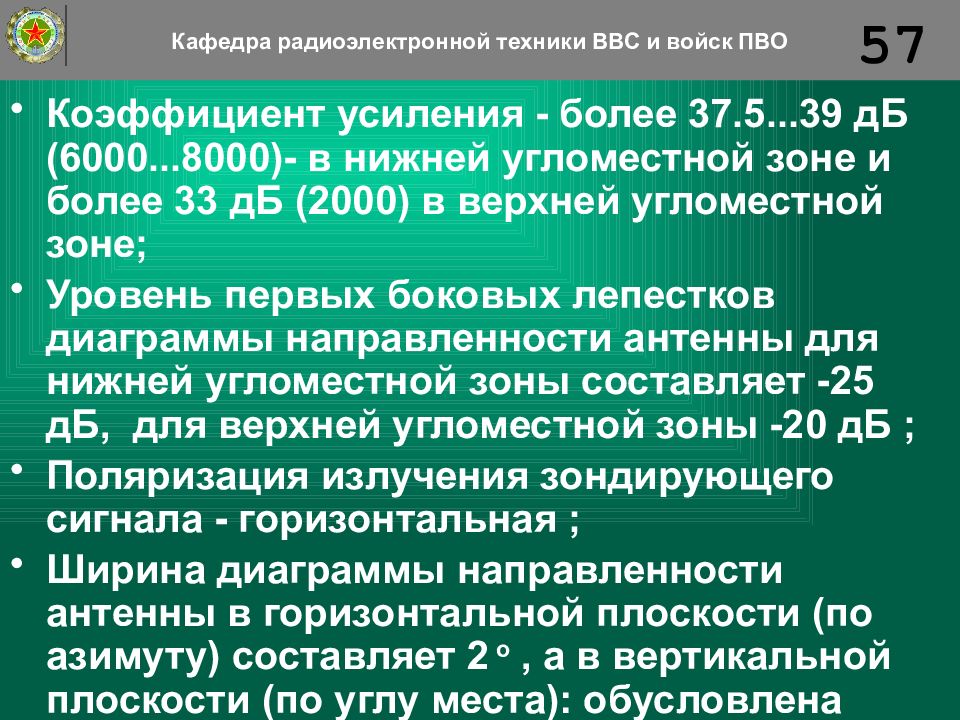

К оэффициент усиления - более 37.5...39 дБ (6000...8000)- в нижней угломестной зоне и более 33 дБ (2000) в верхней угломестной зоне ; У ровень первых боковых лепестков диаграммы направленности антенны для нижней угломестной зоны составляет -25 дБ, для верхней угломестной зоны -20 дБ ; Поляризация излучения зондирующего сигнала - горизонтальная ; Ширина диаграммы направленности антенны в горизонтальной плоскости (по азимуту) составляет 2 о , а в вертикальной плоскости (по углу места): обусловлена режимом работы ; Кафедра радиоэлектронной техники ВВС и войск ПВО 57
Кафедра радиоэлектронной техники ВВС и войск ПВО 58

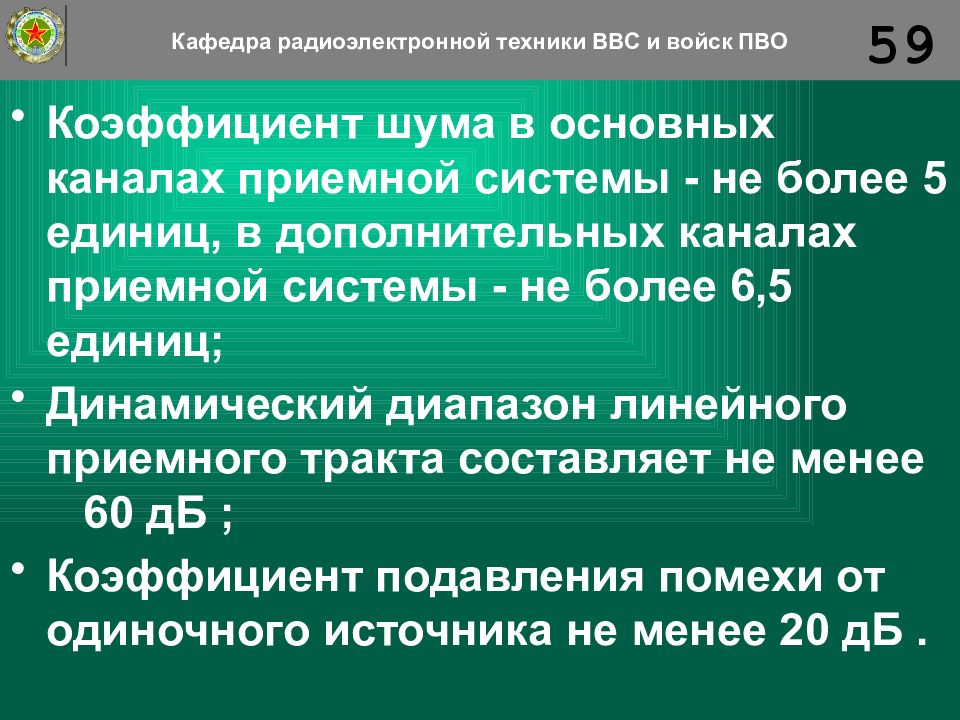

Коэффициент шума в основных каналах приемной системы - не более 5 единиц, в дополнительных канал ах приемной системы - не более 6,5 единиц ; Динамический диапазон линейного приемного тракта составляет не менее 60 дБ ; К оэффициент подавления помехи от одиночного источника не менее 20 дБ. Кафедра радиоэлектронной техники ВВС и войск ПВО 59

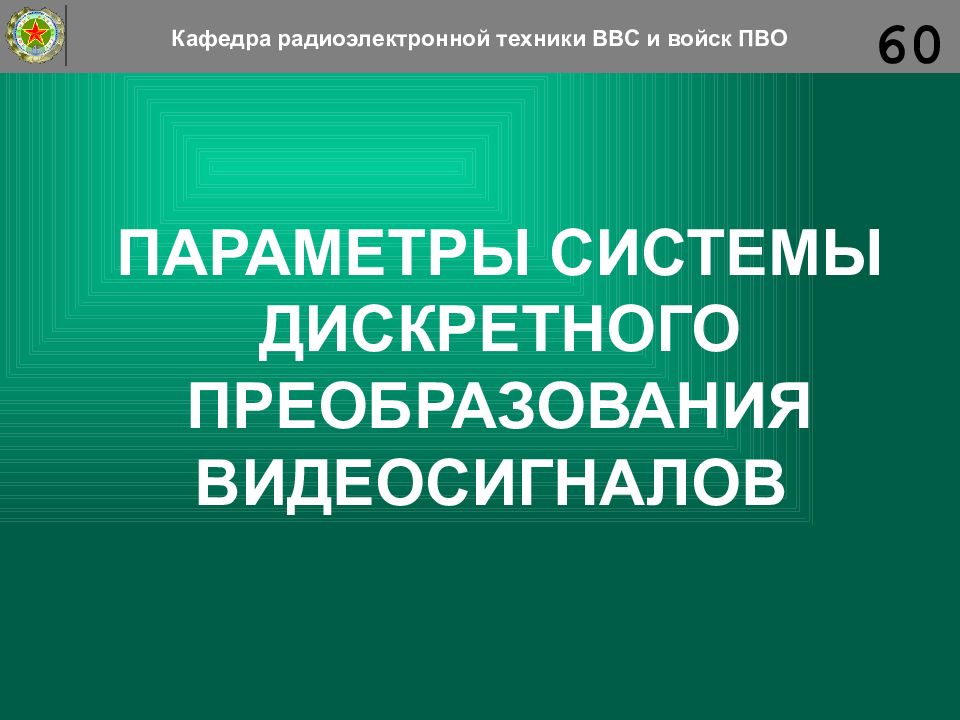

Кафедра радиоэлектронной техники ВВС и войск ПВО 60

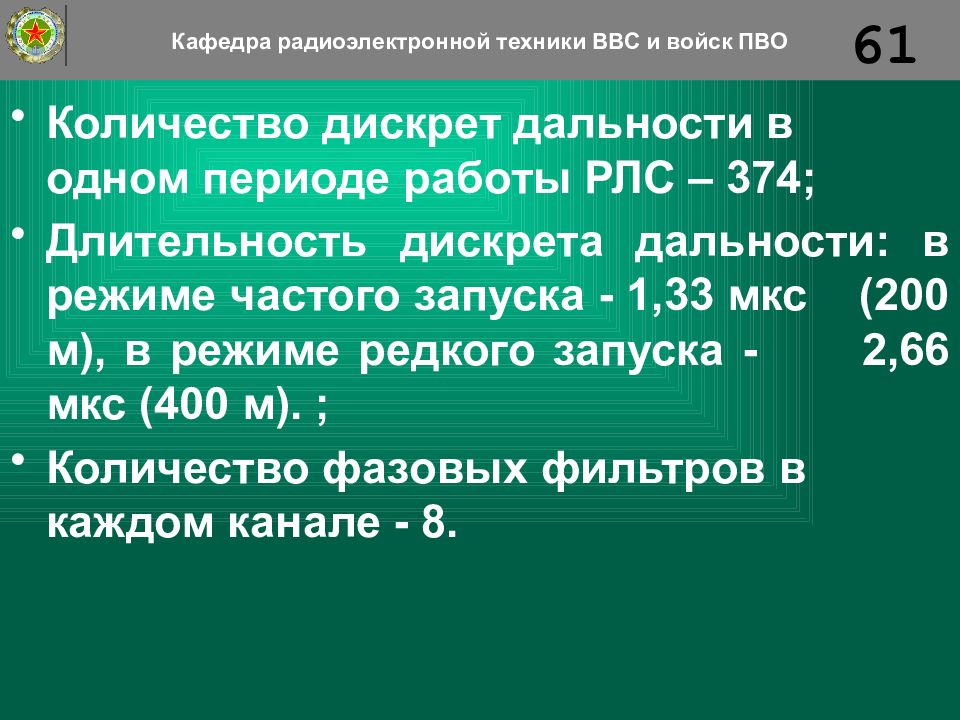

Количество дискрет дальности в одном периоде работы РЛС – 374; Длительность дискрета дальности: в режиме частого запуска - 1,33 мкс (200 м), в режиме редкого запуска - 2,66 мкс (400 м). ; Количество фазовых фильтров в каждом канале - 8. Кафедра радиоэлектронной техники ВВС и войск ПВО 61

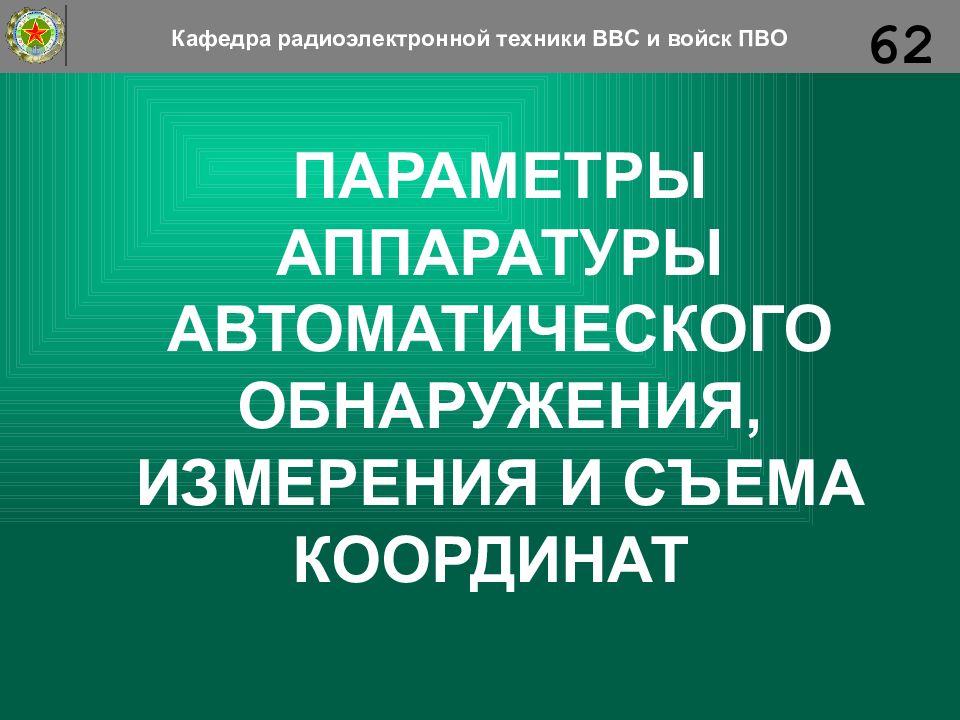

Кафедра радиоэлектронной техники ВВС и войск ПВО 62
К оэффициент подавления дипольных помех более 30 дБ ; К оэффициент подавления отражений от местных предметов более 48 дБ ; Зона подавления дискретных помех по радиальной скорости от 0 до 50…60м/с О беспечивается автоматическое измерение координат до 512 локационных целей ; В озможно сопровождение до 127 целей, из них до 32 (в т.ч. пеленги ПАП) в режиме автоматического сопровождения. Кафедра радиоэлектронной техники ВВС и войск ПВО 63
Кафедра радиоэлектронной техники ВВС и войск ПВО 64
М асштаб ы работы индикатор а по дальности: 75 км при частом запуске и 150 км при редком запуске запуске ; К аждый из индикаторов системы отображения может работать в одном из семи режимов; Диаметр рабочей зоны экрана ЭЛТ – 260 мм. Кафедра радиоэлектронной техники ВВС и войск ПВО 65

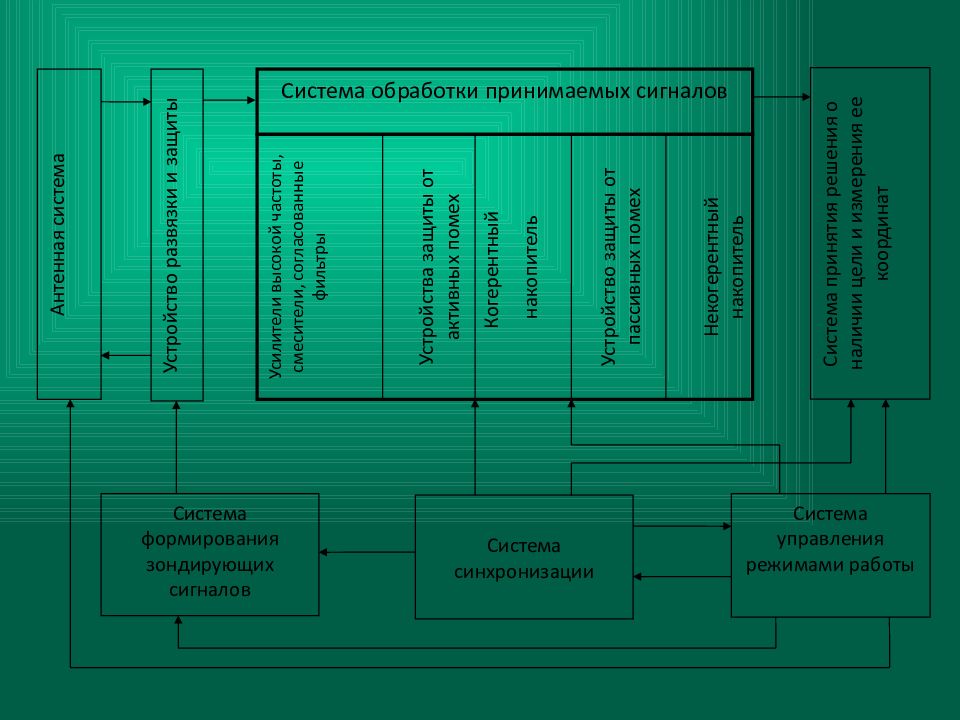

Антенная система Система принятия решения о наличии цели и измерения ее координат Устройство развязки и защиты Система обработки принимаемых сигналов Усилители высокой частоты, смесители, согласованные фильтры Устройства защиты от активных помех Когерентный накопитель Устройство защиты от пассивных помех Некогерентный накопитель Система формирования зондирующих сигналов Система синхронизации Система управления режимами работы

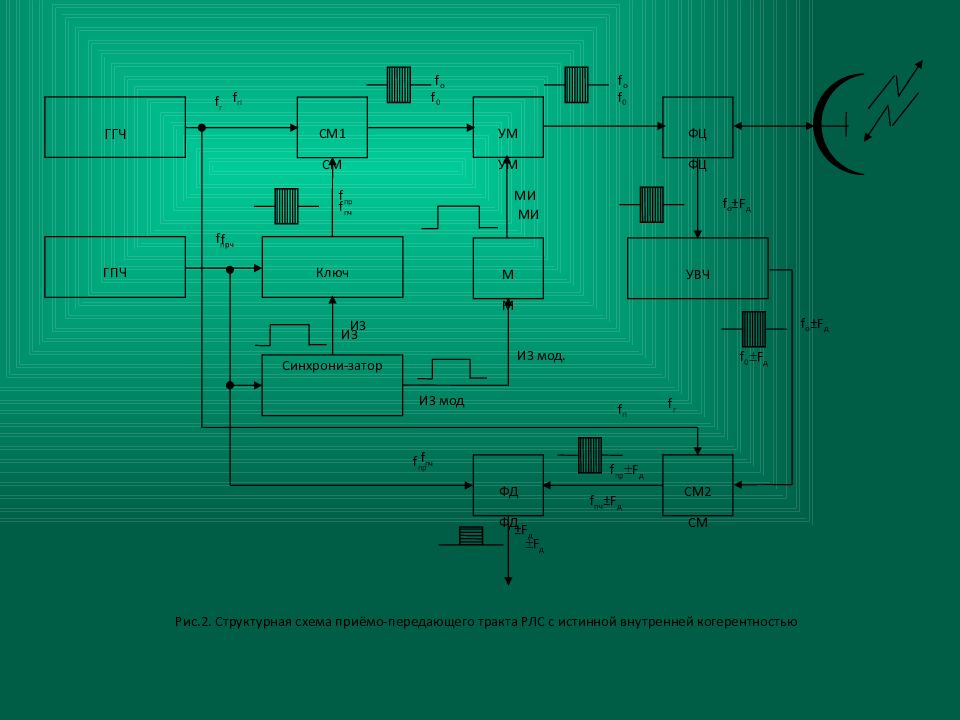

ГГЧ ГПЧ Ключ Синхрони-затор УВЧ СМ1 СМ УМ УМ ФЦ ФЦ М М ФД ФД СМ2 СМ f г i f пр f 0 f 0 f пр f г i f пр f 0 F д f пр F д F д ИЗ ИЗ мод. МИ Рис.2. Структурная схема приёмо-передающего тракта РЛС с истинной внутренней когерентностью f г f пч f пч f пч ± F д f о ± F д ± F д f г f о ± F д f о f о f пч МИ ИЗ ИЗ мод

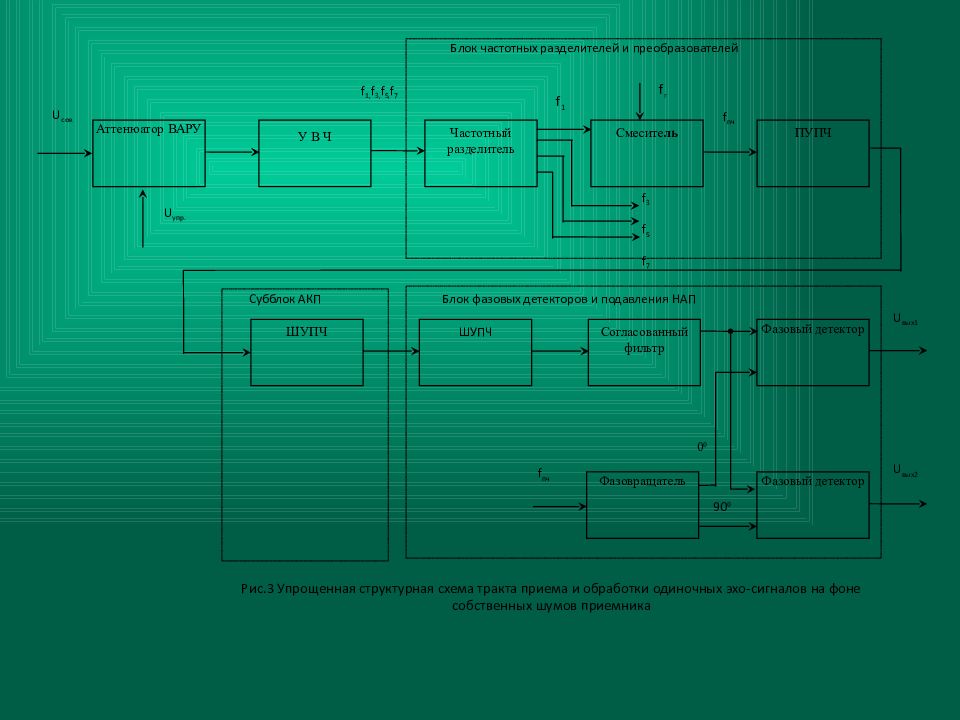

Аттенюатор ВАРУ У В Ч Частотный разделитель Смесите ль ПУПЧ ШУПЧ ШУПЧ Согласованный фильтр Фазовый детектор Фазовращатель Фазовый детектор U с ок U упр. f 1, f 3, f 5, f 7 f 3 f 5 f 7 f 1 f г f пч f пч 0 0 90 0 U вых1 U вых2 Рис.3 Упрощенная структурная схема тракта приема и обработки одиночных эхо-сигналов на фоне собственных шумов приемника Блок частотных разделителей и преобразователей Блок фазовых детекторов и подавления НАП Субблок АКП

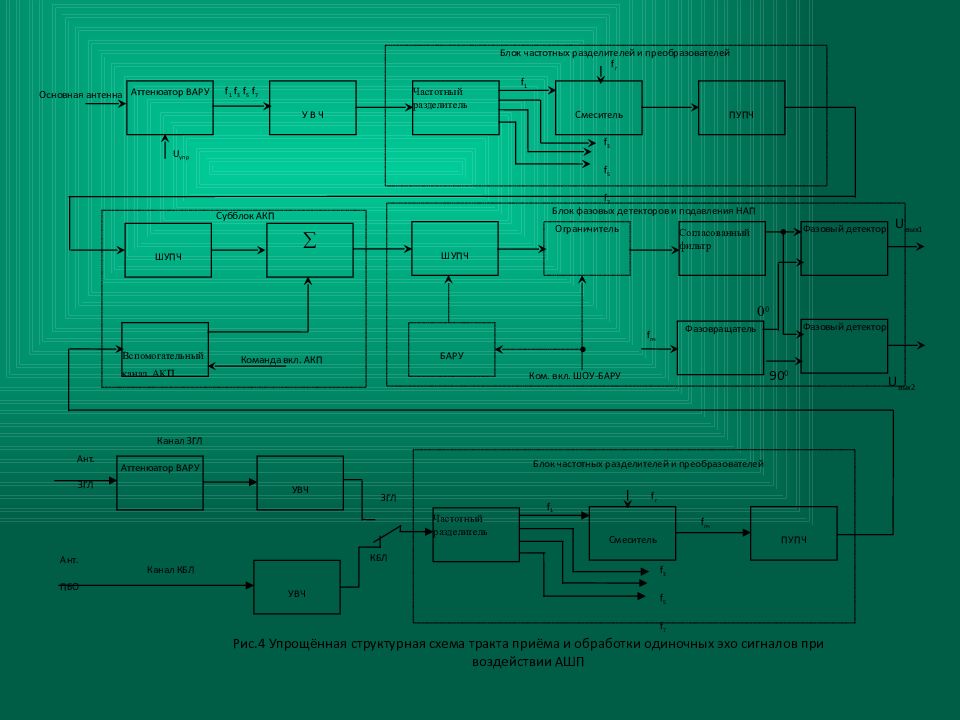

U вых1 U вых2 Аттенюатор ВАРУ У В Ч Частотный разделитель Смеситель ПУПЧ ШУПЧ Вспомогательный канал АКП ШУПЧ БАРУ Ограничитель Согласованный фильтр Фазовый детектор Фазовращатель Фазовый детектор Аттенюатор ВАРУ УВЧ УВЧ Частотный разделитель Смеситель ПУПЧ Основная антенна Блок частотных разделителей и преобразователей Субблок АКП Блок фазовых детекторов и подавления НАП Блок частотных разделителей и преобразователей U упр f 1 f 3 f 5 f 7 f 1 f 3 f 5 f 7 f г f пч f г f 1 f 3 f 5 f 7 Команда вкл. АКП Ком. вкл. ШОУ-БАРУ 0 0 90 0 Ант. ЗГЛ Ант. ПБО Канал ЗГЛ Канал КБЛ КБЛ Рис.4 Упрощённая структурная схема тракта приёма и обработки одиночных эхо сигналов при воздействии АШП f пч ЗГЛ

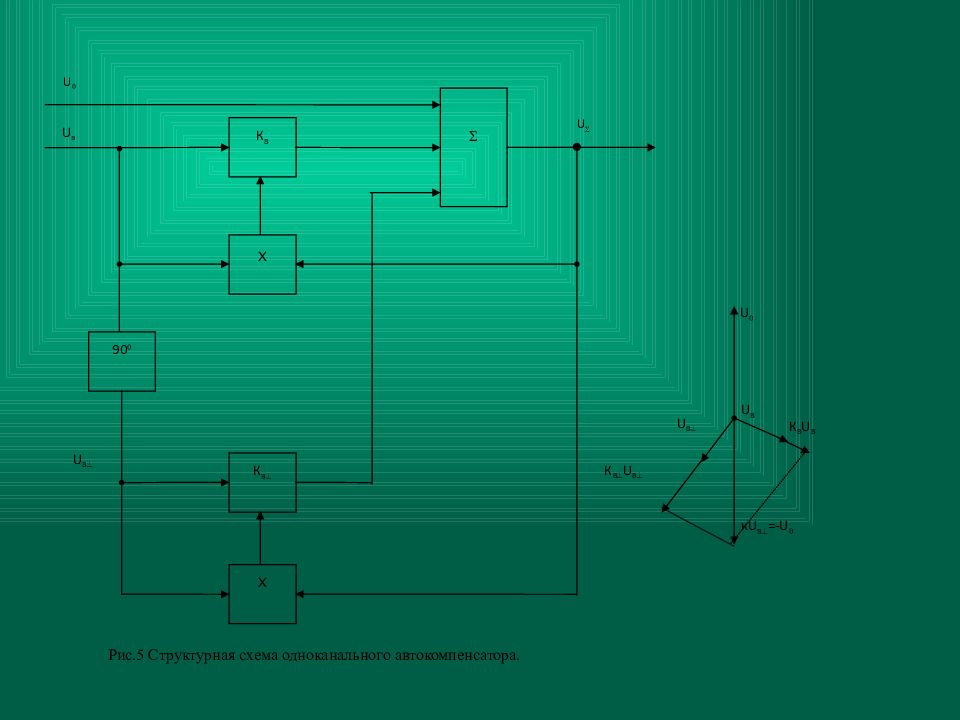

К В X 90 0 К В X U 0 U в U U В U 0 U В К В U В U В К В U В кU В =-U 0 Рис.5 Структурная схема одноканального автокомпенсатора.

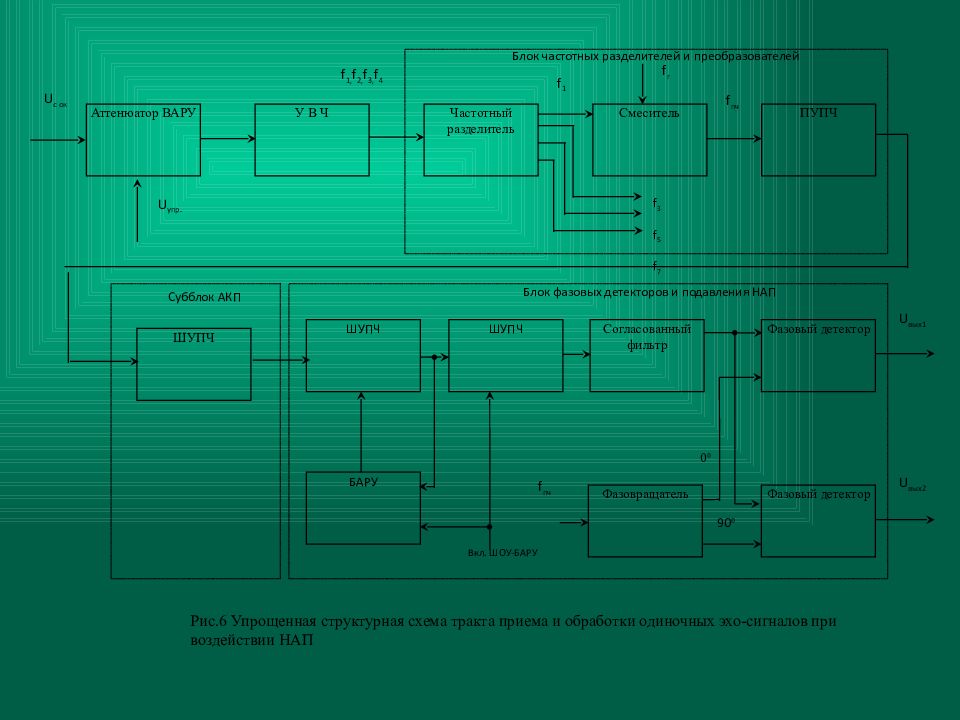

Аттенюатор ВАРУ У В Ч Частотный разделитель Смеситель ПУПЧ ШУПЧ ШУПЧ Согласованный фильтр Фазовый детектор Фазовращатель Фазовый детектор U с ок U упр. f 1, f 2, f 3, f 4 f 3 f 5 f 7 f 1 f г f пч f пч 0 0 90 0 U вых1 U вых2 Рис.6 Упрощенная структурная схема тракта приема и обработки одиночных эхо-сигналов при воздействии НАП Блок частотных разделителей и преобразователей Блок фазовых детекторов и подавления НАП Субблок АКП БАРУ ШУПЧ Вкл. ШОУ-БАРУ

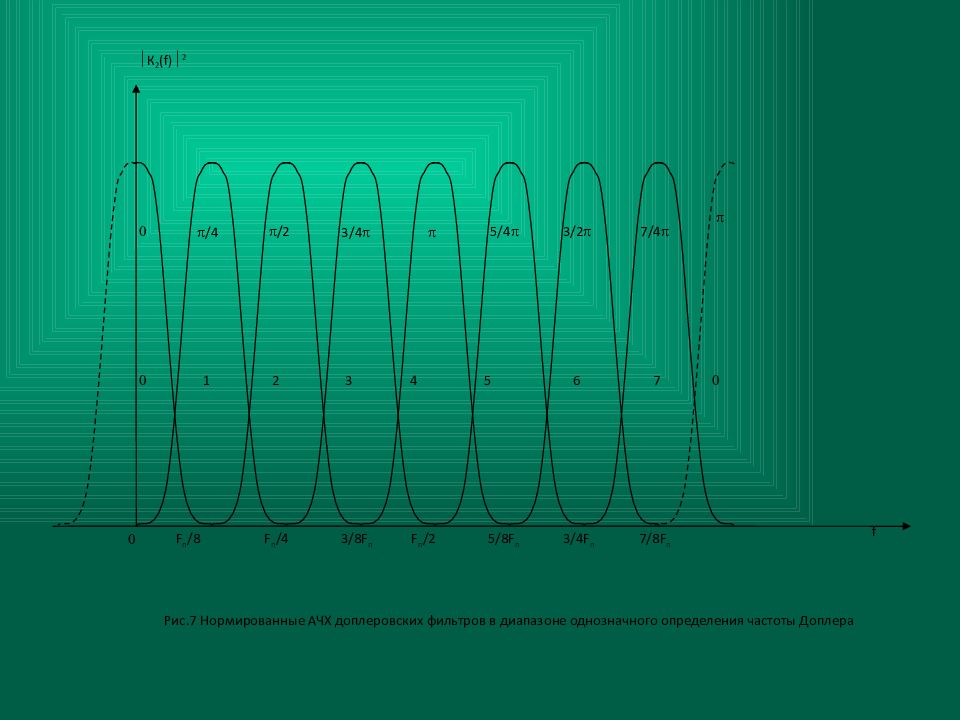

К 2 (f) 2 0 F п /8 F п /4 3/8F п 5/8F п 3/4F п 7/8F п F п /2 /4 /2 3/4 5/4 3/2 7/4 0 0 1 2 3 4 5 6 7 0 f Рис.7 Нормированные АЧХ доплеровских фильтров в диапазоне однозначного определения частоты Доплера
