Учебные вопросы: Организационная структура и вооружение рв мсб, рр тбр, рб мсбр. Состав сил и средств разведки подразделений родов войск мсбр. Боевые возможности разведывательных подразделений и основы их боевого применения. Назначение, ТТХ и разведывательные возможности техники и вооружения.

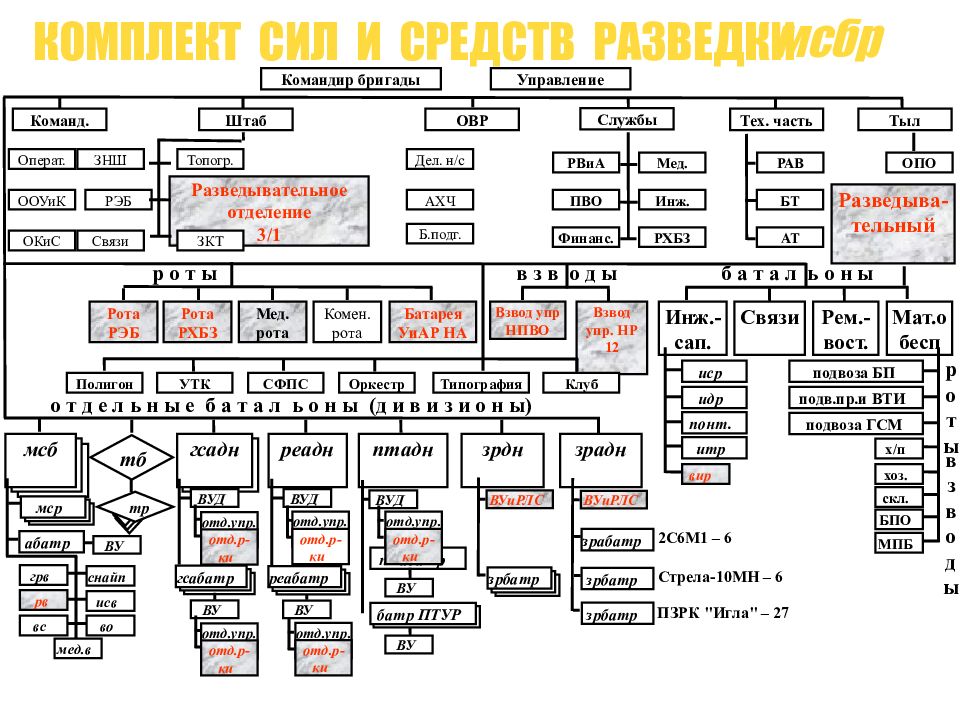

КОМПЛЕКТ СИЛ И СРЕДСТВ РАЗВЕДКИ мсбр абатр Командир бригады Управление Команд. Штаб ОВР Службы Тех. часть Тыл ЗНШ Разведывательное отделение 3/1 Связи Взвод упр НПВО Инж.-сап. Операт. ООУиК ОКиС РЭБ Топогр. ЗКТ Дел. н/с АХЧ Б.подг. РАВ БТ АТ РВиА ПВО Финанс. Мед. Инж. РХБЗ ОПО Рота РЭБ Рота РХБЗ Мед. рота Комен. рота Батарея УиАР НА Взвод упр. НР 12 Связи Рем.-вост. Мат.обесп Полигон УТК СФПС Оркестр Типография Клуб р о т ы в з в о д ы б а т а л ь о н ы иср идр понт. итр вир МПБ БПО скл. хоз. х/п подвоза ГСМ подв.пр.и ВТИ подвоза БП мсб гсадн реадн птадн зрдн зрадн р о т ы в з в о д ы мср мед.в тб тр гсабатр реабатр вс во рв исв грв снайп ВУД ВУ ВУ ВУД ВУ птабатр ВУД отд.упр. отд.р-ки отд.упр. отд.р-ки отд.упр. отд.р-ки отд.упр. отд.р-ки отд.упр. отд.р-ки батр ПТУР ВУ ВУ ВУиРЛС зрбатр ВУиРЛС зрбатр зрабатр зрбатр 2С6М1 – 6 Стрела-10МН – 6 ПЗРК "Игла" – 27 о т д е л ь н ы е б а т а л ь о н ы (д и в и з и о н ы) Разведыва-тельный
Состав разведывательного отделения штаба бригады Начальник разведки – Начальник РО Инструктор Переводчик Радиостанция средней мощности ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ ВЗВОДА УПРАВЛЕНИЯ НАЧАЛЬНИКА РАЗВЕДКИ КВ – начальник приемного радиопункта Отделение КШМ ПП и ОИ ППРИ-5 - 1 Звуковещательная станция Р-149 БМРГ Р-166 – 0,5 (БТР-80) ЗС-88 (БТР-80) Командир отделения М-в радиотелефонист М-в - электрик Нач. р/ст Мех. - радиотелеграфист Водитель - электрик Нач. станции Водитель - электрик Мех. – ртлф Р\тлг м/в - электрик 32 32 22 3 12 12 12 12
Возможности разведывательного взвода мсб Разведывательный взвод способен: действовать в качестве РД на глубину до 15 км; выставить 1-2 НП и 1РЛП; выделить 1 группу для проведения поиска (налета, устройства засады). Всего во взводе: Личного состава – 26чел. БРМ -1 БМП - 2 – 2 ЛПР-1(2) – 1 СБР – 5 – 1 СВД – 2 ВСС – 2 7,62 пул. ПКП – 2 РПГ-7 – 1 р/ст (Р-168-5УН, Р-168-0,5У, Р-168-0,1У, Р-168-5КН) – 10 ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ И БОЕВЫЕ ВОЗМОЖНОСТИ РАЗВЕДЫВАТЕЛЬНОГО ВЗВОДА МОТОСТРЕЛКОВОГО БАТАЛЬОНА Командир взвода упр ро ро БМП-2 – 1 БРМ – 1 БМП-2 – 1 КО-КБМ Ст. м/в ЗКБМ – н/о Ст. ртлг.- разв Разв. – гранатом Разв. – операт (СБР) Ртлф - разв 7 9 9 1 КО-КБМ м/в ЗКБМ – н/о Ст. разв Разв. – снайпер Разв. – пулем. Ртлф Разв. – сапер Разв
ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА рб мсбр (на БМП) Управление батальона 2 чел. Медицинский пункт 3 чел. Разведывательная рота 81 чел. Рота радиоэлектронной разведки 74 чел. Взвод связи 18 чел. Штаб 3 чел. Рота технических средств разведки 48 чел. Взвод обеспечения 21 чел. Р О Т Ы В З В О Д Ы Вооружение и военная техника: Комплекс Р-381Т-1- 1 компл.: Р-381т3 -1ед.; Р-381т2 –4 ед.; Р-381т1 –2 ед.. МАСРР -3 ед. МТ-ЛБУ – 14 ед. КШМ Р-149 БМ РГ -2 ед. ГАЗ-233014 «Тигр» -14. (БМП-3-8, БРМ-3К-7) Автомобильная техника –16 ед. Стрелковое оружие и ТСР: 5,45 АК 74М -33; 5,45 АКС 74У -197; 9 мм. автомат АС -19; 9 мм. пистолет ПЯ -33; 7,62 пистолет ПСС -19. РПГ -11 ЛПР-2 -20 БЛА «Стрекоза» - 8 РСА 1К-119 - 2 Личный состав: Военнослужащих -250 из них: -офицеров- 18; -сержанты- 49; -солдат - 183. Гражданский персонал- 1. Итого за разведывательный батальон:

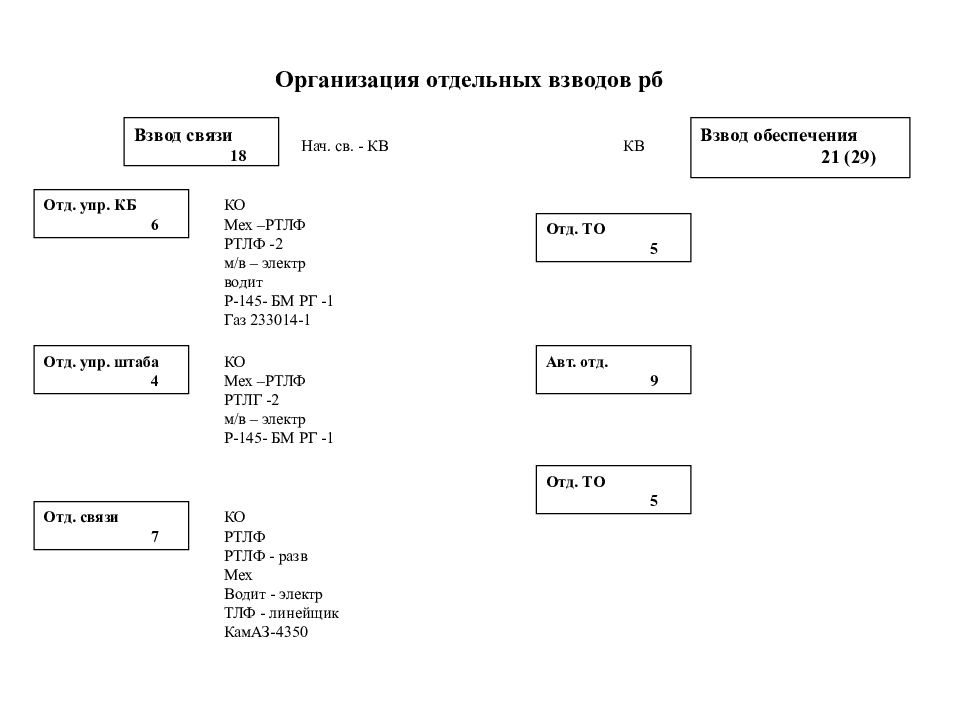

Организация отдельных взводов рб Взвод связи 18 Взвод обеспечения 21 (29) Отд. упр. штаба 4 Авт. отд. 9 Отд. ТО 5 Отд. ТО 5 Отд. упр. КБ 6 Отд. связи 7 КО Мех –РТЛФ РТЛФ -2 м/в – электр водит Р-145- БМ РГ -1 Газ 233014-1 КО Мех –РТЛФ РТЛГ -2 м/в – электр Р-145- БМ РГ -1 КО РТЛФ РТЛФ - разв Мех Водит - электр ТЛФ - линейщик КамАЗ-4350 Нач. св. - КВ КВ

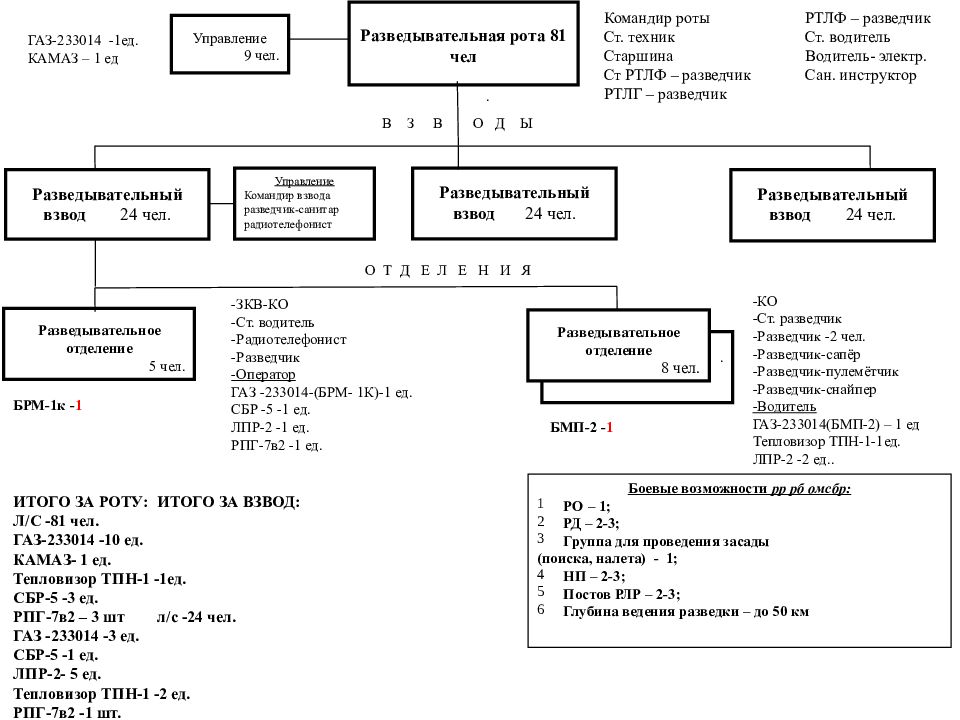

ГАЗ-233014 -1ед. КАМАЗ – 1 ед БМП-2 - 1 БРМ-1к - 1 Разведывательная рота 81 чел . Разведывательный взвод 24 чел. Разведывательный взвод 24 чел. Разведывательное отделение 5 чел. Разведывательный взвод 24 чел. . Разведывательное отделение 8 чел. В З В О Д Ы О Т Д Е Л Е Н И Я -ЗКВ-КО -Ст. водитель -Радиотелефонист -Разведчик -Оператор ГАЗ -233014-(БРМ- 1К)-1 ед. СБР -5 -1 ед. ЛПР-2 -1 ед. РПГ-7в2 -1 ед. -КО -Ст. разведчик -Разведчик -2 чел. -Разведчик-сапёр -Разведчик-пулемётчик -Разведчик-снайпер -Водитель ГАЗ-233014(БМП-2) – 1 ед Тепловизор ТПН-1-1ед. ЛПР-2 -2 ед.. Управление 9 чел. Управление Командир взвода разведчик-санитар радиотелефонист Боевые возможности рр рб омсбр: РО – 1; РД – 2-3; Группа для проведения засады (поиска, налета) - 1; НП – 2-3; Постов РЛР – 2-3; Глубина ведения разведки – до 50 км ИТОГО ЗА РОТУ: ИТОГО ЗА ВЗВОД: Л/С -81 чел. ГАЗ-233014 -10 ед. КАМАЗ- 1 ед. Тепловизор ТПН-1 -1ед. СБР-5 -3 ед. РПГ-7в2 – 3 шт л/с -24 чел. ГАЗ -233014 -3 ед. СБР-5 -1 ед. ЛПР-2- 5 ед. Тепловизор ТПН-1 -2 ед. РПГ-7в2 -1 шт. Командир роты Ст. техник Старшина Ст РТЛФ – разведчик РТЛГ – разведчик РТЛФ – разведчик Ст. водитель Водитель- электр. Сан. инструктор
ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА РОТЫ ТСР рб мсбр (на БМП). РОТА ТЕХНИЧЕСКИХ СРЕДСТВ РАЗВЕДКИ 48 чел. Разведывательный взвод (наблюдения) 17 чел. -КО -ст. оператор-разв - операт.-разв. -РТЛФ-разв. -Водитель -(ПСНР-8-1шт.) -Р-168-0,5У -2 компл. - БЛА «Стрекоза» - 4 О Т Д Е Л Е Н И Я -КО -Ст. разведчик -водитель -Разведчик Радиотелефонист ЛПР-2 -1 ед. РПГ-7в2 -1 ед. -ЗКВ-КО -Ст. разведчик -ст. водитель -Разведчик Радио тлф/онист ЛПР-2 -1 ед. РПГ-7в2 -1 ед. . РО (н) 5 чел. В З В ЛПР-2-1 шт. Р-168-5УН-1 шт. ГАЗ-233014 -1ед. КАМАЗ – 1 ед Управление 8 чел. Разведывательный взвод (ТСР) 23 чел. . РО РСА 6 чел. РО (БЛА) РЛР 5чел. -ЗКВ-КО - ст. оператор-разв. - операт.-разв. -РТЛФ- разв -Водитель -(ПСНР-8-1шт.) -Р-168-0,5У -2 к-кт. - БЛА «Стрекоза» - 4 Управление КВ разведчик-санитар Управление КВ РО(н) 5чел. РО (БЛА) РЛР 5чел. 1. Командир роты 5. старший водитель 2. старший техник 6. старший РТЛФ- разведчик 3. старшина 7. РТЛФ - разведчик 4. санитарный инструктор 8. водитель - электрик Разведывательный взвод (наблюдения): Взвод технических средств разведки ИТОГО ЗА РОТУ: л/с -17 чел. ГАЗ -233014 -3 ед. ЛПР-2-3шт. Р-168-0,5У- 6шт. Тепловизор ТПН-1-3 шт. л/с -23 чел. ГАЗ -233014 -4 ед. ПСНР-8-2 компл. Р-168-0,5У- 4шт. -1К119 -2 компл. Л/С -48 чел. ГАЗ-233014 -8 ед. -Р-168-0,5УН-1шт. - Р-168-0,5У -10 шт. -1К119 -2 компл. Тепловизор ТПН-1-3 ед. (ПСНР-8 -2 ед.) « Срекоза » -8 ЛПР-2-3 ед.
НАЧ. ГРУППЫ Офицер обр.инф-ации Переводчик-2 чел. Нач. расчета Нач. поста сбора и обр-ки. Ст. оператор Ст.мех.-вод. Механик-радиотелеф. Водитель-электрик Р-381т3-1компл. Р-396с-3 компл. МТ-ЛБУ-1 ед. ЭД4-230-ВО-1компл. Камаз- 1 ед. КО Ст. оператор Оператор-гранатомётчик Мех-водитель МАСРР-1 МТ-ЛБУ-1 ОРГАНИЗАЦИОННО-ШТАТНАЯ СТРУКТУРА РОТЫ РЭР РБ ОМСБр (на БМП) Рота радиоэлектронной разведки 74 чел. В З В О Д Ы КР Ст. техник роты Старшина Сан. Инструктор Комплекс Р-381т- 1 компл. Управление 4 чел. Взвод радиоразведки 17 чел. Группа обработки информации 10 чел. Взвод радиоразведки 17 чел. Взвод радиоразведки 13 чел. КВ Нач. расчёта-2 чел. Нач. радиопеленгатора (УКВ)-2 чел. Ст. оператор- 2 чел. Оператор- 7 чел. Оператор-гранатомётчик-1 чел. Мех-водитель-2 чел. РПГ-7в2-1шт. Р-381т1-1 компл. МТ-ЛБУ-2 ед. Взвод радиотехнической разведки 13 чел. Отд. РТР 4 чел. Отд РТР Отд. РТР Нач.р/тех.станции Ст. оператор Оператор-гранат. Мех-водитель МАСРР-1 МТ-ЛБУ-1 КВ Нач. расчёта- 2 чел. Нач. радиопеленгатора (УКВ)- 2 чел. Ст. оператор-2 чел. Оператор- 3 чел. Оператор-гранатомётчик-1 чел. Мех-водитель-2 чел. РПГ-7в2-1шт. Р-381т2-2компл. МТ-ЛБУ-2 ед. ИТОГО ЗА РОТУ: Итого за взв ртр : Л/С -74 чел.МАСРР- 3 ед. КАМАЗ- 1 ед. РПГ-7в2-3ед. Р-396с -3 ед. э/станция ЭД4-230-ВО -1 ед. Р-381т- 1 комплект МТ-ЛБУ- 10 ед. МАСРР-3 ед. МТ-ЛБУ-3 ед.

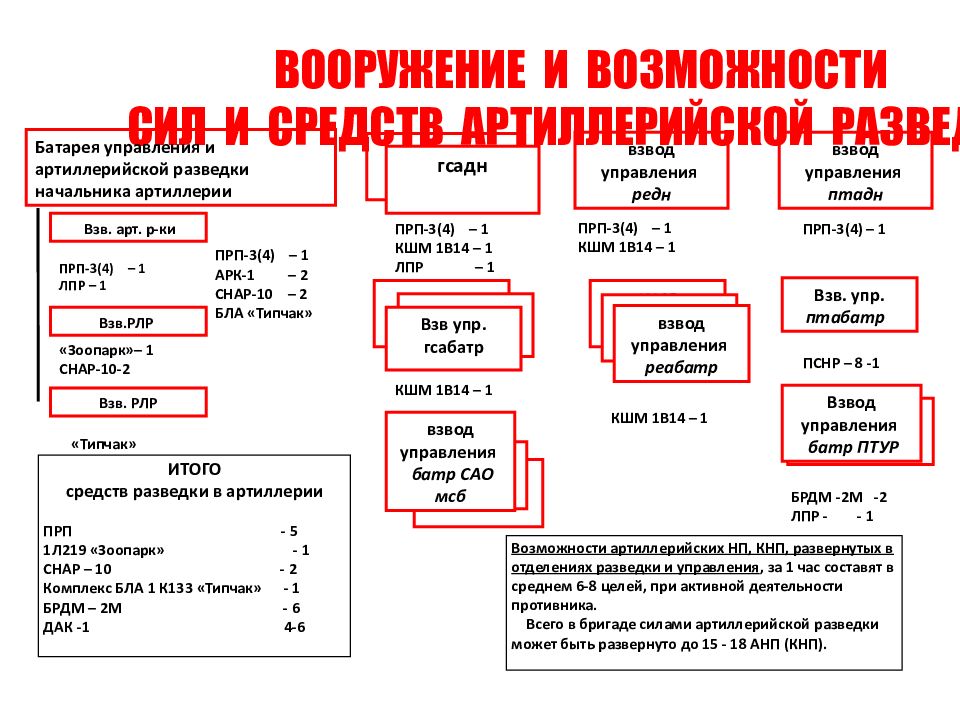

Взв.РЛР ВООРУЖЕНИЕ И ВОЗМОЖНОСТИ СИЛ И СРЕДСТВ АРТИЛЛЕРИЙСКОЙ РАЗВЕДКИ Возможности артиллерийских НП, КНП, развернутых в отделениях разведки и управления, за 1 час составят в среднем 6-8 целей, при активной деятельности противника. Всего в бригаде силами артиллерийской разведки может быть развернуто до 15 - 18 АНП (КНП). Батарея управления и артиллерийской разведки начальника артиллерии взвод управления гсадн ПРП-3(4) – 1 АРК-1 – 2 СНАР-10 – 2 БЛА «Типчак» ПРП-3(4) – 1 КШМ 1В14 – 1 ЛПР – 1 ПРП-3(4) – 1 КШМ 1В14 – 1 взвод управления редн ПРП-3(4) – 1 взвод управления птадн КШМ 1В14 – 1 взвод управления сабатр мсб Взвод управления батр ПТУР Взв. упр. птабатр ПСНР – 8 -1 КШМ 1В14 – 1 взвод управления батр САО мсб Взв. арт. р-ки ПРП-3(4) – 1 ЛПР – 1 «Зоопарк»– 1 СНАР-10-2 «Типчак» Взв. РЛР гсадн взвод управления гсабатр Взв упр. гсабатр БРДМ -2М -2 ЛПР - - 1 ИТОГО средств разведки в артиллерии ПРП - 5 1Л219 «Зоопарк» - 1 СНАР – 10 - 2 Комплекс БЛА 1 К133 «Типчак» - 1 БРДМ – 2М - 6 ДАК -1 4-6 взвод управления реабатр взвод управления реабатр взвод управления реабатр

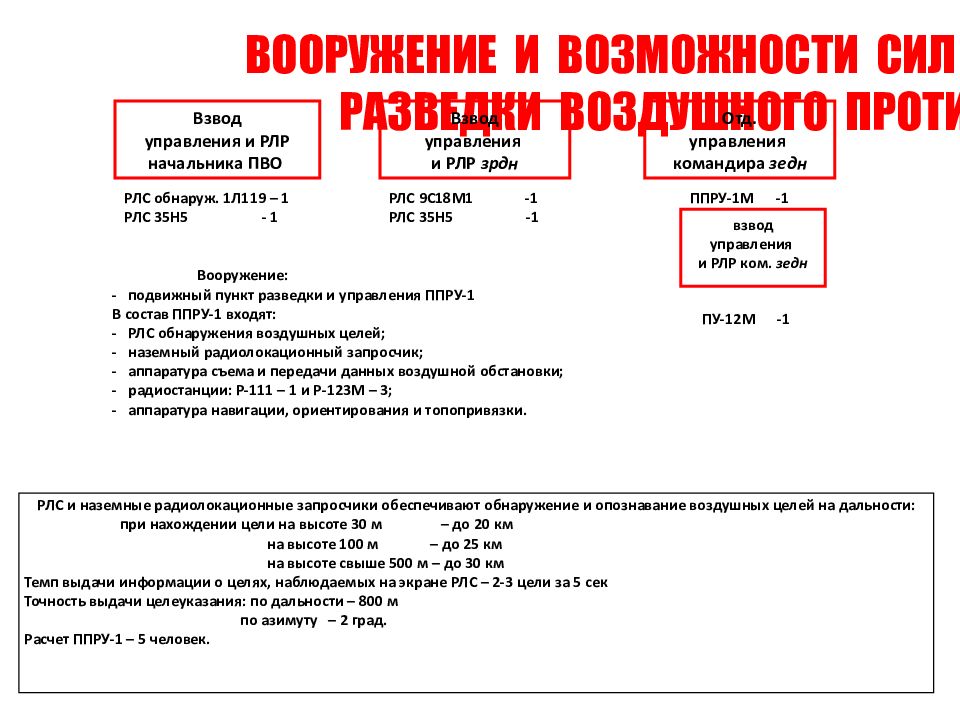

ВООРУЖЕНИЕ И ВОЗМОЖНОСТИ СИЛ И СРЕДСТВ РАЗВЕДКИ ВОЗДУШНОГО ПРОТИВНИКА РЛС и наземные радиолокационные запросчики обеспечивают обнаружение и опознавание воздушных целей на дальности: при нахождении цели на высоте 30 м – до 20 км на высоте 100 м – до 25 км на высоте свыше 500 м – до 30 км Темп выдачи информации о целях, наблюдаемых на экране РЛС – 2-3 цели за 5 сек Точность выдачи целеуказания: по дальности – 800 м по азимуту – 2 град. Расчет ППРУ-1 – 5 человек. Вооружение: - подвижный пункт разведки и управления ППРУ-1 В состав ППРУ-1 входят: - РЛС обнаружения воздушных целей; - наземный радиолокационный запросчик; - аппаратура съема и передачи данных воздушной обстановки; - радиостанции: Р-111 – 1 и Р-123М – 3; - аппаратура навигации, ориентирования и топопривязки. Взвод управления и РЛР начальника ПВО Взвод управления и РЛР зрдн Отд. управления командира зедн РЛС обнаруж. 1Л119 – 1 РЛС 35Н5 - 1 ППРУ-1М -1 РЛС 9С18М1 -1 РЛС 35Н5 -1 взвод управления и РЛР ком. зедн ПУ-12М -1

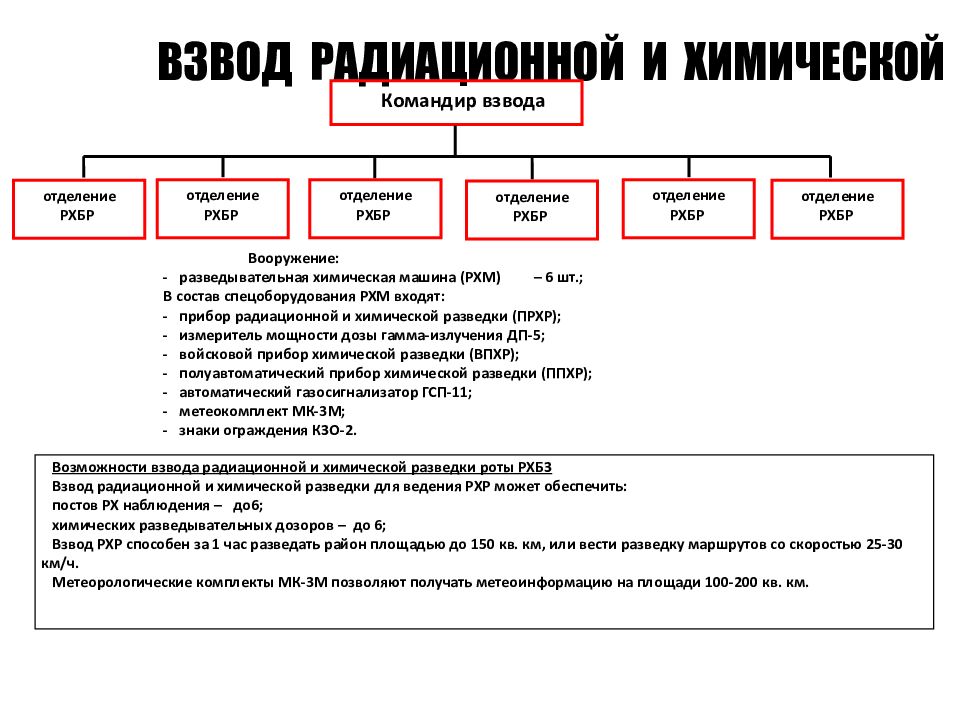

ВЗВОД РАДИАЦИОННОЙ И ХИМИЧЕСКОЙ РАЗВЕДКИ Командир взвода отделение РХБР Вооружение: - разведывательная химическая машина (РХМ) – 6 шт.; В состав спецоборудования РХМ входят: - прибор радиационной и химической разведки (ПРХР); - измеритель мощности дозы гамма-излучения ДП-5; - войсковой прибор химической разведки (ВПХР); - полуавтоматический прибор химической разведки (ППХР); - автоматический газосигнализатор ГСП-11; - метеокомплект МК-3М; - знаки ограждения КЗО-2. Возможности взвода радиационной и химической разведки роты РХБЗ Взвод радиационной и химической разведки для ведения РХР может обеспечить: постов РХ наблюдения – до6; химических разведывательных дозоров – до 6; Взвод РХР способен за 1 час разведать район площадью до 150 кв. км, или вести разведку маршрутов со скоростью 25-30 км/ч. Метеорологические комплекты МК-3М позволяют получать метеоинформацию на площади 100-200 кв. км. отделение РХБР отделение РХБР отделение РХБР отделение РХБР отделение РХБР

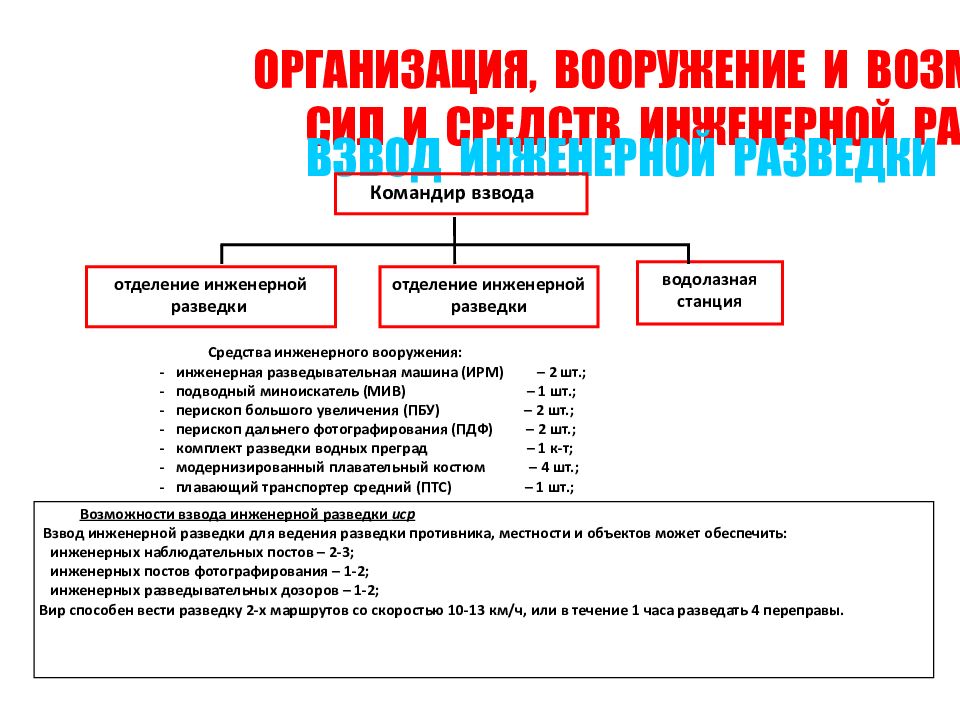

ОРГАНИЗАЦИЯ, ВООРУЖЕНИЕ И ВОЗМОЖНОСТИ СИЛ И СРЕДСТВ ИНЖЕНЕРНОЙ РАЗВЕДКИ ВЗВОД ИНЖЕНЕРНОЙ РАЗВЕДКИ Командир взвода отделение инженерной разведки водолазная станция Средства инженерного вооружения: - инженерная разведывательная машина (ИРМ) – 2 шт.; - подводный миноискатель (МИВ) – 1 шт.; - перископ большого увеличения (ПБУ) – 2 шт.; - перископ дальнего фотографирования (ПДФ) – 2 шт.; - комплект разведки водных преград – 1 к-т; - модернизированный плавательный костюм – 4 шт.; - плавающий транспортер средний (ПТС) – 1 шт.; Возможности взвода инженерной разведки иср Взвод инженерной разведки для ведения разведки противника, местности и объектов может обеспечить: инженерных наблюдательных постов – 2-3; инженерных постов фотографирования – 1-2; инженерных разведывательных дозоров – 1-2; Вир способен вести разведку 2-х маршрутов со скоростью 10-13 км/ч, или в течение 1 часа разведать 4 переправы. отделение инженерной разведки

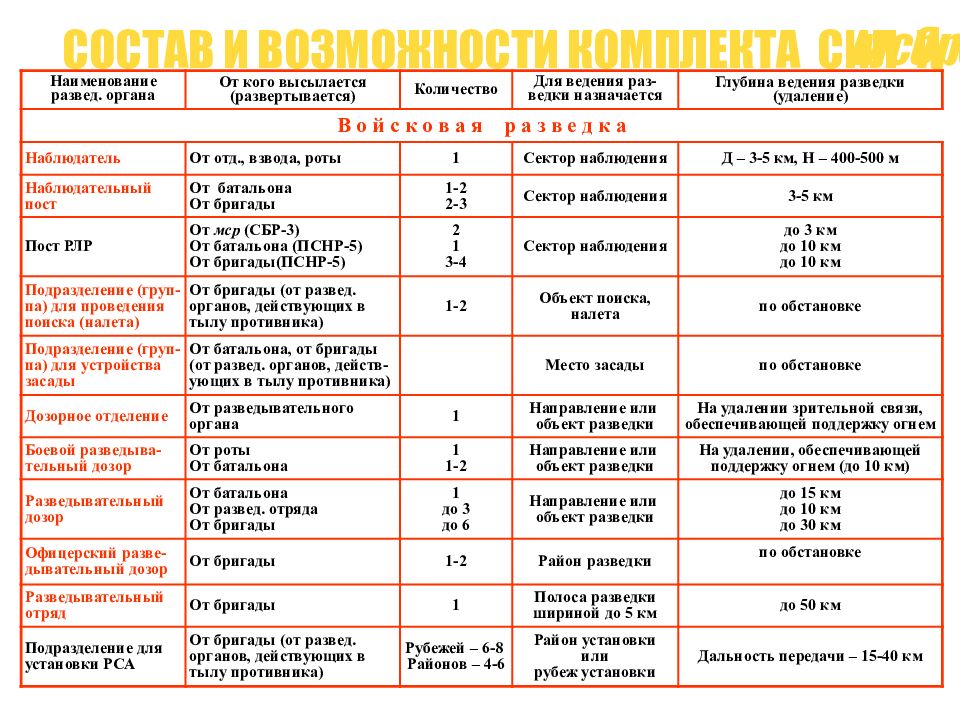

СОСТАВ И ВОЗМОЖНОСТИ КОМПЛЕКТА СИЛ И СРЕДСТВ РАЗВЕДКИ мсбр Наименование развед. органа От кого высылается (развертывается) Количество Для ведения раз-ведки назначается Глубина ведения разведки (удаление) В о й с к о в а я р а з в е д к а Наблюдатель От отд., взвода, роты 1 Сектор наблюдения Д – 3-5 км, Н – 400-500 м Наблюдательный пост От батальона От бригады 1-2 2-3 Сектор наблюдения 3-5 км Пост РЛР От мср (СБР-3) От батальона (ПСНР-5) От бригады(ПСНР-5) 2 1 3-4 Сектор наблюдения до 3 км до 10 км до 10 км Подразделение (груп-па) для проведения поиска (налета) От бригады (от развед. органов, действующих в тылу противника) 1-2 Объект поиска, налета по обстановке Подразделение (груп-па) для устройства засады От батальона, от бригады (от развед. органов, действ-ующих в тылу противника) Место засады по обстановке Дозорное отделение От разведывательного органа 1 Направление или объект разведки На удалении зрительной связи, обеспечивающей поддержку огнем Боевой разведыва-тельный дозор От роты От батальона 1 1-2 Направление или объект разведки На удалении, обеспечивающей поддержку огнем (до 10 км) Разведывательный дозор От батальона От развед. отряда От бригады 1 до 3 до 6 Направление или объект разведки до 15 км до 10 км до 30 км Офицерский разве- дывательный дозор От бригады 1-2 Район разведки по обстановке Разведывательный отряд От бригады 1 Полоса разведки шириной до 5 км до 50 км Подразделение для установки РСА От бригады (от развед. органов, действующих в тылу противника) Рубежей – 6-8 Районов – 4-6 Район установки или рубеж установки Дальность передачи – 15-40 км

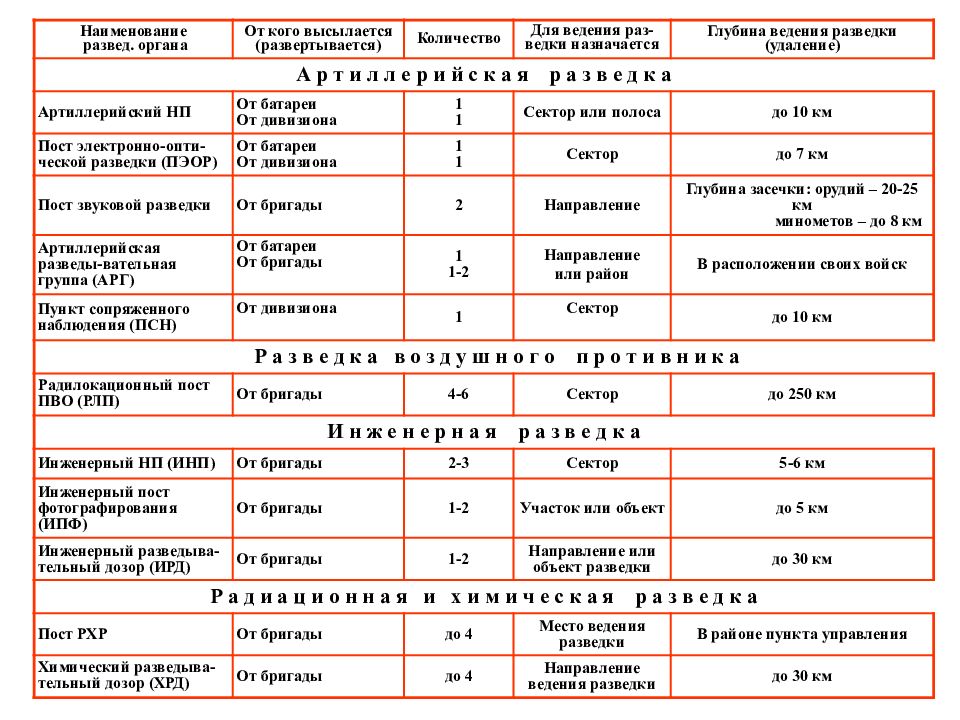

Наименование развед. органа От кого высылается (развертывается) Количество Для ведения раз-ведки назначается Глубина ведения разведки (удаление) А р т и л л е р и й с к а я р а з в е д к а Артиллерийский НП От батареи От дивизиона 1 1 Сектор или полоса до 10 км Пост электронно-опти-ческой разведки (ПЭОР) От батареи От дивизиона 1 1 Сектор до 7 км Пост звуковой разведки От бригады 2 Направление Глубина засечки: орудий – 20-25 км минометов – до 8 км Артиллерийская разведы-вательная группа (АРГ) От батареи От бригады 1 1-2 Направление или район В расположении своих войск Пункт сопряженного наблюдения (ПСН) От дивизиона 1 Сектор до 10 км Р а з в е д к а в о з д у ш н о г о п р о т и в н и к а Радилокационный пост ПВО (РЛП) От бригады 4-6 Сектор до 250 км И н ж е н е р н а я р а з в е д к а Инженерный НП (ИНП) От бригады 2-3 Сектор 5-6 км Инженерный пост фотографирования (ИПФ) От бригады 1-2 Участок или объект до 5 км Инженерный разведыва-тельный дозор (ИРД) От бригады 1-2 Направление или объект разведки до 30 км Р а д и а ц и о н н а я и х и м и ч е с к а я р а з в е д к а Пост РХР От бригады до 4 Место ведения разведки В районе пункта управления Химический разведыва-тельный дозор (ХРД) От бригады до 4 Направление ведения разведки до 30 км
РО рр РО до 50 км до 30 км РД НП 3-5 км до 30 км РД НП 3-5 км ОфРД РД из состава РО до 10 км б п б до 15 км РД до 10 км БРД НП 3-5 км наблюдатель до 3 км до 30 км РД РГ до 60 км РО до 50 км рб мсбр №1 6 №2 14 рРЭР врп врп Д до 10 км РЛП до 1,5 км РЛП 3 РД РД РД РГ РО до 30 км до 40 км до 50 км 3 до 40 км до 40 км РД

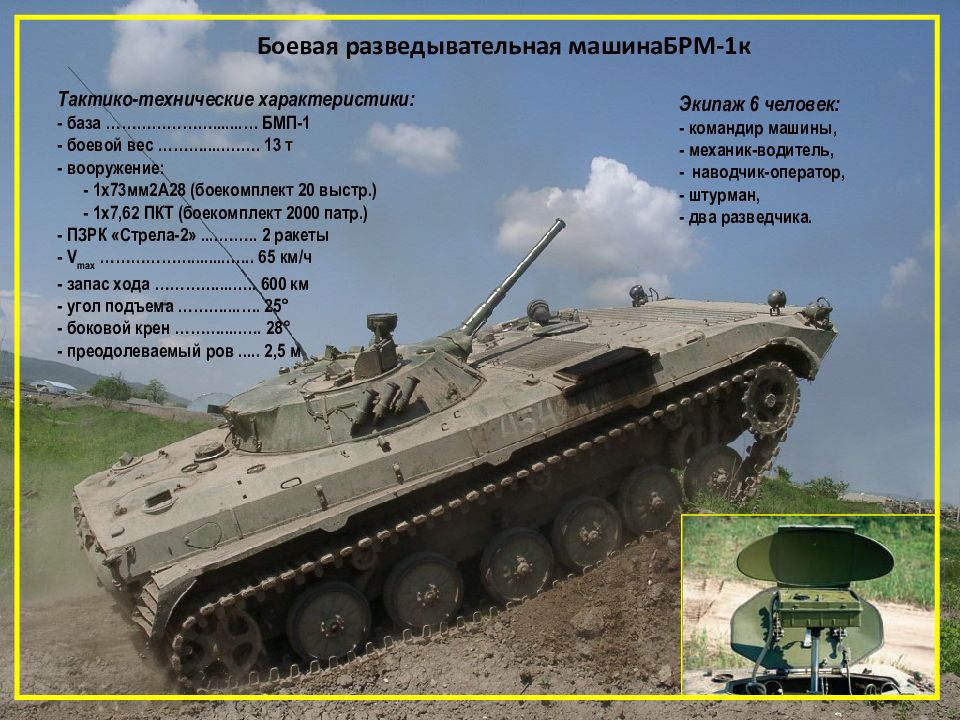

Боевая разведывательная машинаБРМ-1к Тактико-технические характеристики: - база ………………….......… БМП-1 - боевой вес ……….....……. 13 т - вооружение: - 1х73мм2А28 (боекомплект 20 выстр.) - 1х7,62 ПКТ (боекомплект 2000 патр.) - ПЗРК «Стрела-2»....…….. 2 ракеты - V max ……………….........….. 65 км/ч - запас хода …………....….. 600 км - угол подъема ………....…. 25° - боковой крен ……….....…. 28° - преодолеваемый ров..... 2,5 м Экипаж 6 человек: - командир машины, - механик-водитель, - наводчик-оператор, - штурман, - два разведчика.

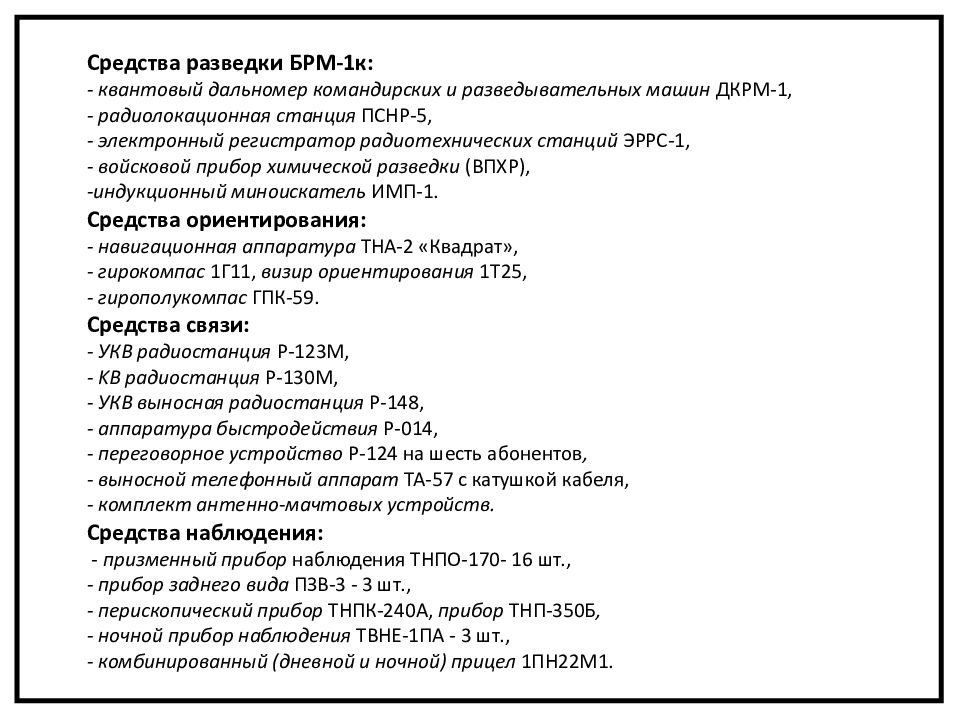

Средства разведки БРМ-1к: - квантовый дальномер командирских и разведывательных машин ДКРМ-1, - радиолокационная станция ПСНР-5, - электронный регистратор радиотехнических станций ЭРРС-1, - войсковой прибор химической разведки (ВПХР), -индукционный миноискатель ИМП-1. Средства ориентирования: - навигационная аппаратура ТНА-2 «Квадрат», - гирокомпас 1Г11, визир ориентирования 1Т25, - гирополукомпас ГПК-59. Средства связи: - УКВ радиостанция Р-123М, - KB радиостанция Р-130М, - УКВ выносная радиостанция Р-148, - аппаратура быстродействия Р-014, - переговорное устройство Р-124 на шесть абонентов, - выносной телефонный аппарат ТА-57 с катушкой кабеля, - комплект антенно-мачтовых устройств. Средства наблюдения: - призменный прибор наблюдения ТНПО-170- 16 шт., - прибор заднего вида ПЗВ-3 - 3 шт., - перископический прибор ТНПК-240А, прибор ТНП-350Б, - ночной прибор наблюдения ТВНЕ-1ПА - 3 шт., - комбинированный (дневной и ночной) прицел 1ПН22М1.

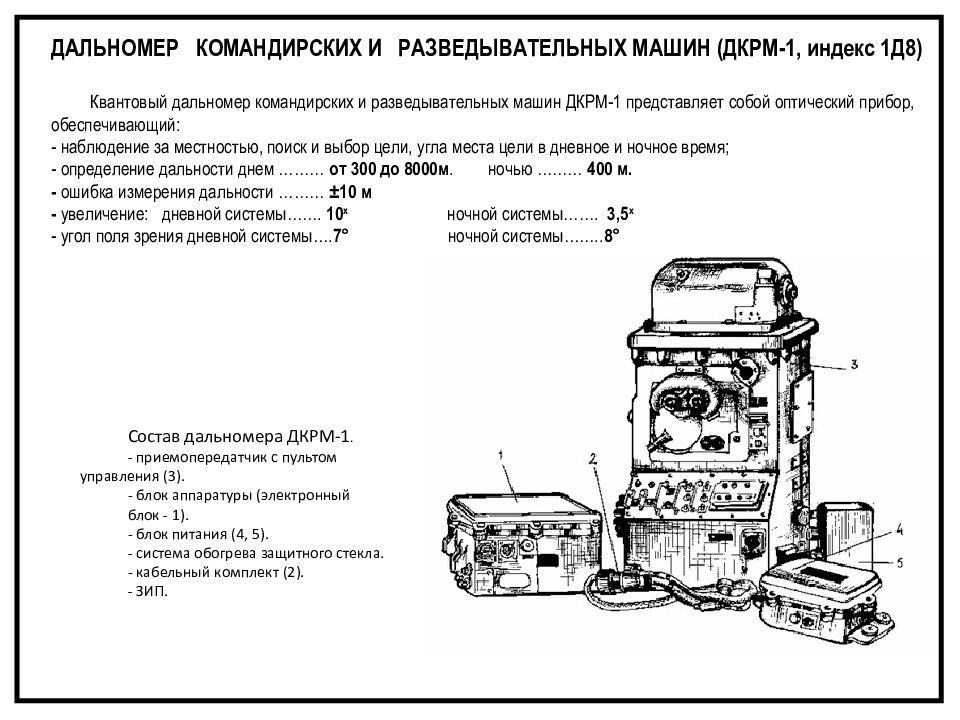

ДАЛЬНОМЕР КОМАНДИРСКИХ И РАЗВЕДЫВАТЕЛЬНЫХ МАШИН (ДКРМ-1, индекс 1Д8) Квантовый дальномер командирских и разведывательных машин ДКРМ-1 представляет собой оптический прибор, обеспечивающий: - наблюдение за местностью, поиск и выбор цели, угла места цели в дневное и ночное время; - определение дальности днем ……… от 300 до 8000м. ночью ……… 400 м. - ошибка измерения дальности ……… ±10 м - увеличение: дневной системы……. 10 х ночной системы……. 3,5 х - угол поля зрения дневной системы…. 7° ночной системы…….. 8° Состав дальномера ДКРМ-1. - приемопередатчик с пультом управления (3). - блок аппаратуры (электронный блок - 1). - блок питания (4, 5). - система обогрева защитного стекла. - кабельный комплект (2). - ЗИП.
- максимальная дальность наблюдения: танков, БТР, автомобилей … 10- 12 км групп пехоты ………………….. 5- 6 км одиночных солдат ………….... 3-4 км - минимальная дальность наблюдения ……………………… 200 м - ошибки определения координат целей: по дальности ……………………25 м по направлению ……………….. 0-02 - сектор поиска ………………….…. 4 - 20-00 - время развертывания ………..…. 5 мин - время непрерывной работы ….... 20 ч - время определения координат... 1 мин - масса …………………………….….45 кг входит в комплект разведывательной аппаратуры БРМ-1к, а также состоит на вооружении разведывательных подразделений и предназначена для поиска, обнаружения, сопровождения и измерения координат движущихся наземных целей. Индикация целей в станции возможна с помощью как звукового индикатора (головные телефоны), так и электронно-лучевого индикатора (электронно-лучевая трубка). Тактико-технические характеристики: Переносная станция наземной разведки ПСНР-5 (1РЛ133)
Тактико-технические характеристики: - диапазон измерения дальности …145-2000м - ошибка измерения по дальности. - увеличение визира ……….…….…. 7 х - угол поля зрения ………………..… 6,7° - ресурс АКБ ( t – 40 0 ) …………….… 200 изм. t + 30 0 ………………. 600 изм. - вес прибора …………………….….. 2,5 кг - V питания ……………………...…… 10 -14 в Малогабаритный лазерный прибор ЛПР-1 «Каралон» состоит на вооружении разведывательных подразделений и предназначен для наблюдения за полем боя и разведки целей. Возможности: определение координат наземных целей, наземных и воздушных разрывов снарядов, определение полярных координат цели и преобразование их в прямоугольные, определение координат точки стояния по известным координатам ориентира, ориентирование относительно сторон горизонта. Работа прибора основана на принципе измерения времени прихода отраженного лазерного луча от цели. По времени и скорости прохождения луча прибор автоматически определяет расстояние до цели и позволяет определять полярные координаты объекта (цели).
Радиолокационная станция СБР-3 «Фара» состоит на вооружении мотострелковых рот и предназначена для обнаружения движущихся наземных целей в любое время года и суток при отсутствии оптической видимости. Тактико-технические характеристики: - дальность обнаружения:...... л/с ( V =2 км/ч) …… 900 м АТТ ( V =40км/ч) …. З км - ошибка измерения...... - по дальности ………..… 50 м - по направлению …..….. 0 -15 - время непрерывной работы............................... 8ч - время развертывания …...................................… 5 мин - вес …………………...…................................…..… 18 кг

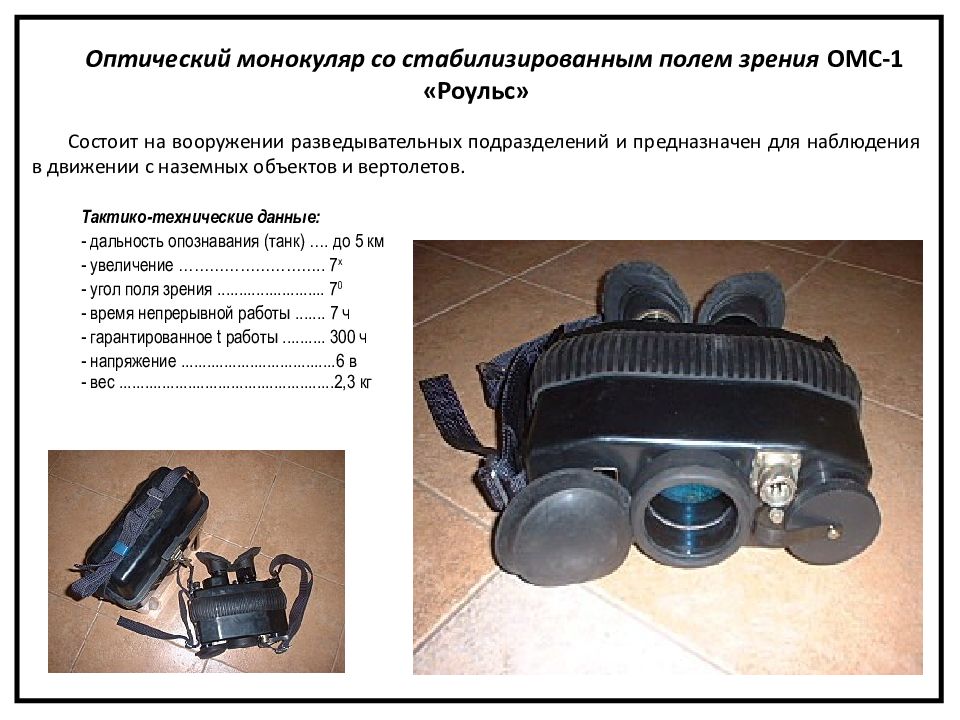

Тактико-технические данные: - дальность опознавания (танк) …. до 5 км - увеличение ……………………….. 7 х - угол поля зрения......................... 7 0 - время непрерывной работы....... 7 ч - гарантированное t работы.......... 300 ч - напряжение....................................6 в - вес..................................................2,3 кг Оптический монокуляр со стабилизированным полем зрения ОМС-1 «Роульс» Состоит на вооружении разведывательных подразделений и предназначен для наблюдения в движении с наземных объектов и вертолетов.

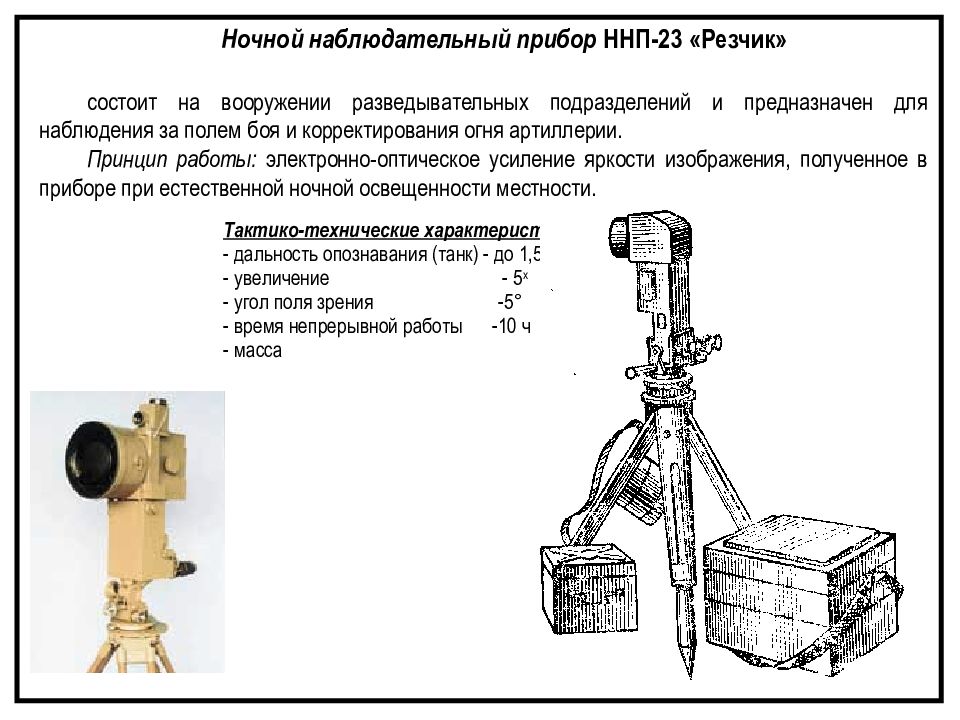

Тактико-технические характеристики: - дальность опознавания (танк) - до 1,5 к м - увеличение - 5 х - угол поля зрения -5° - время непрерывной работы -10 ч - масса Ночной наблюдательный прибор ННП-23 «Резчик» состоит на вооружении разведывательных подразделений и предназначен для наблюдения за полем боя и корректирования огня артиллерии. Принцип работы: электронно-оптическое усиление яркости изображения, полученное в приборе при естественной ночной освещенности местности.

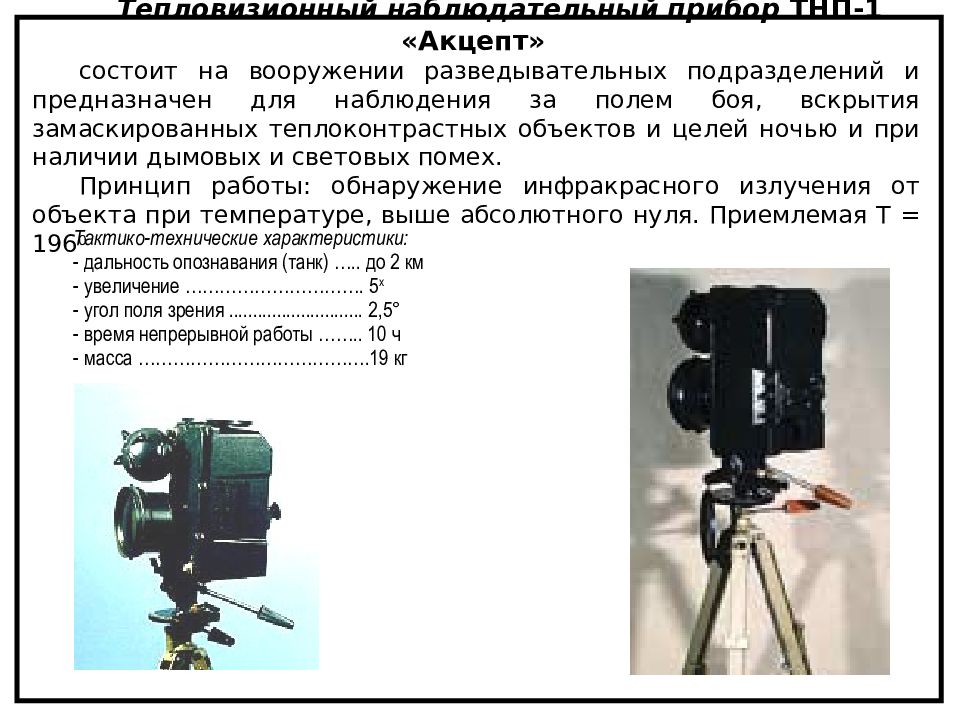

Тактико-технические характеристики: - дальность опознавания (танк) ….. до 2 км - увеличение …………………………. 5 х - угол поля зрения............................ 2,5° - время непрерывной работы …….. 10 ч - масса ………………………………….19 кг Тепловизионный наблюдательный прибор ТНП-1 «Акцепт» состоит на вооружении разведывательных подразделений и предназначен для наблюдения за полем боя, вскрытия замаскированных теплоконтрастных объектов и целей ночью и при наличии дымовых и световых помех. Принцип работы: обнаружение инфракрасного излучения от объекта при температуре, выше абсолютного нуля. Приемлемая Т = 196 0

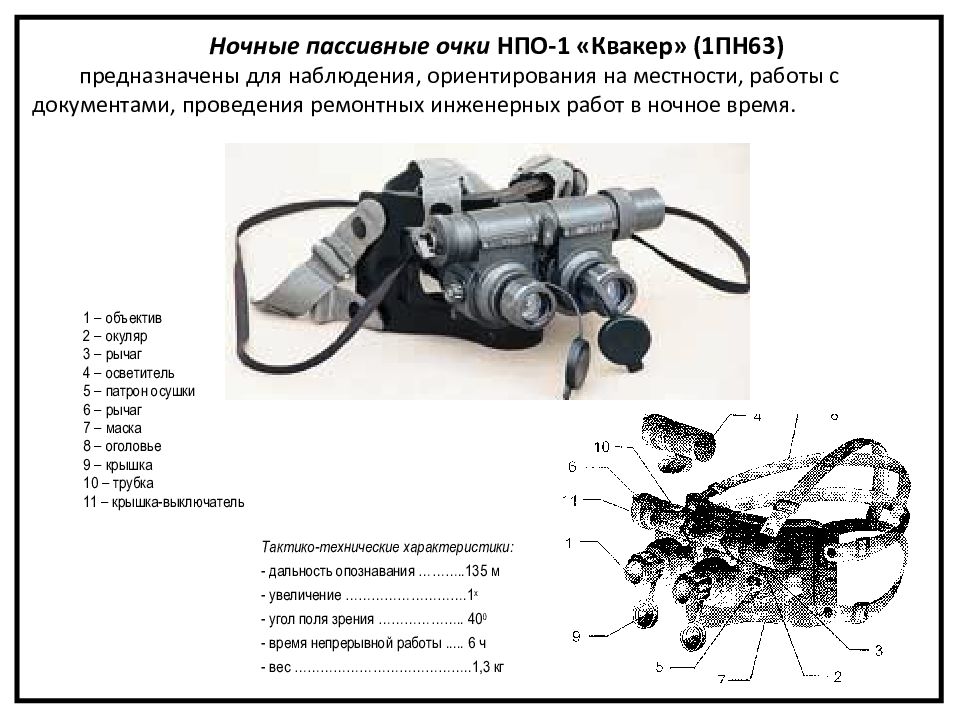

1 – объектив 2 – окуляр 3 – рычаг 4 – осветитель 5 – патрон осушки 6 – рычаг 7 – маска 8 – оголовье 9 – крышка 10 – трубка 11 – крышка-выключатель Тактико-технические характеристики: - дальность опознавания ………..135 м - увеличение ……………………….1 х - угол поля зрения ……………….. 40 0 - время непрерывной работы..... 6 ч - вес …………………………………..1,3 кг Ночные пассивные очки НПО-1 «Квакер» (1ПН63) предназначены для наблюдения, ориентирования на местности, работы с документами, проведения ремонтных инженерных работ в ночное время.

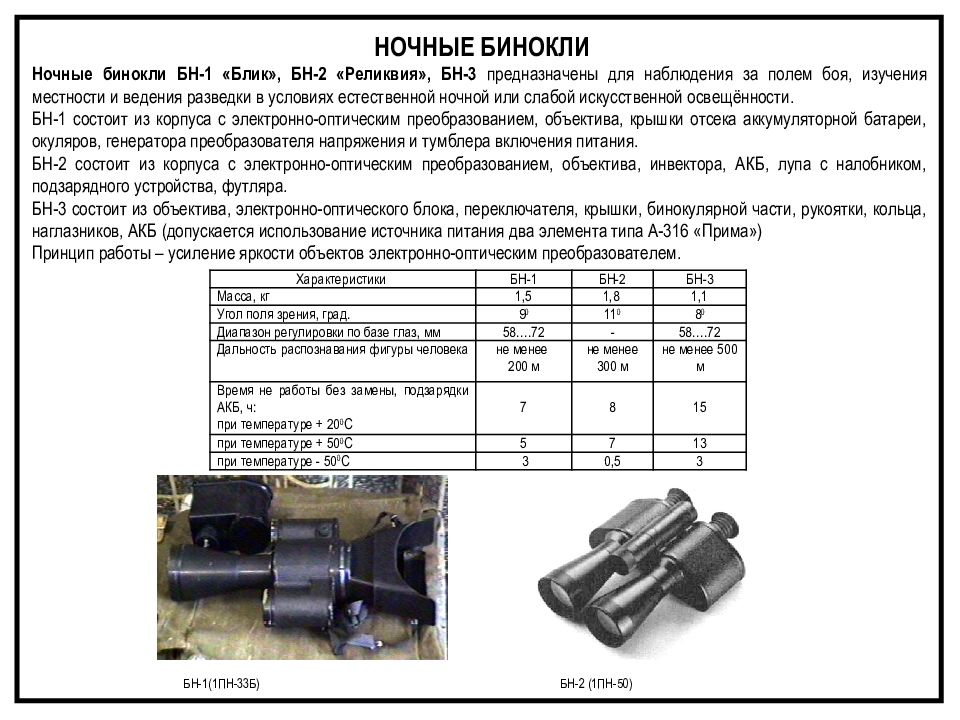

Характеристики БН-1 БН-2 БН-3 Масса, кг 1,5 1,8 1,1 Угол поля зрения, град. 9 0 11 0 8 0 Диапазон регулировки по базе глаз, мм 58….72 - 58….72 Дальность распознавания фигуры человека не менее 200 м не менее 300 м не менее 500 м Время не работы без замены, подзарядки АКБ, ч: при температуре + 20 0 С 7 8 15 при температуре + 50 0 С 5 7 13 при температуре - 50 0 С 3 0,5 3 НОЧНЫЕ БИНОКЛИ Ночные бинокли БН-1 «Блик», БН-2 «Реликвия», БН-3 предназначены для наблюдения за полем боя, изучения местности и ведения разведки в условиях естественной ночной или слабой искусственной освещённости. БН-1 состоит из корпуса с электронно-оптическим преобразованием, объектива, крышки отсека аккумуляторной батареи, окуляров, генератора преобразователя напряжения и тумблера включения питания. БН-2 состоит из корпуса с электронно-оптическим преобразованием, объектива, инвектора, АКБ, лупа с налобником, подзарядного устройства, футляра. БН-3 состоит из объектива, электронно-оптического блока, переключателя, крышки, бинокулярной части, рукоятки, кольца, наглазников, АКБ (допускается использование источника питания два элемента типа А-316 «Прима») Принцип работы – усиление яркости объектов электронно-оптическим преобразователем. БН-1(1ПН-33Б) БН-2 (1ПН-50)
устройство приёма и отображения информации (УПОИ) 1Т813 – 1ед. ретрансляторов информационных радиосигналов 1Л59 – 4ед. Блок питания– на каждый прибор обнаружители - классификаторы сейсмоакустические 1В36 – 4 ед. обнаружители-счетчики магнитно-кабельные 1В40 – 4 ед. обнаружители сейсмические 1Б37- 12 ед. Разведывательно-сигнализационная аппаратура 1К18 «Реалия-У» состоит на вооружении ОРБ дивизий и рр омсбр и предназначена для дистанционного обнаружения передвижений ж.с. и техники, передачи сведений об обнаруженных объектах по радиоканалу в масштабе времени, близком к реальному. В состав комплекта входят 4 типа разведывательно-сигнализационных устройств (РСУ): - обнаружители - классификаторы сейсмоакустические 1В36; - обнаружители-счетчики магнитно-кабельные 1В40; - обнаружители сейсмические 1Б37 и 1Б38; - два типа ретрансляторов информационных радиосигналов 1Л59 и 1Л510; - устройства приёма и отображения информации (УПОИ) 1Т813.

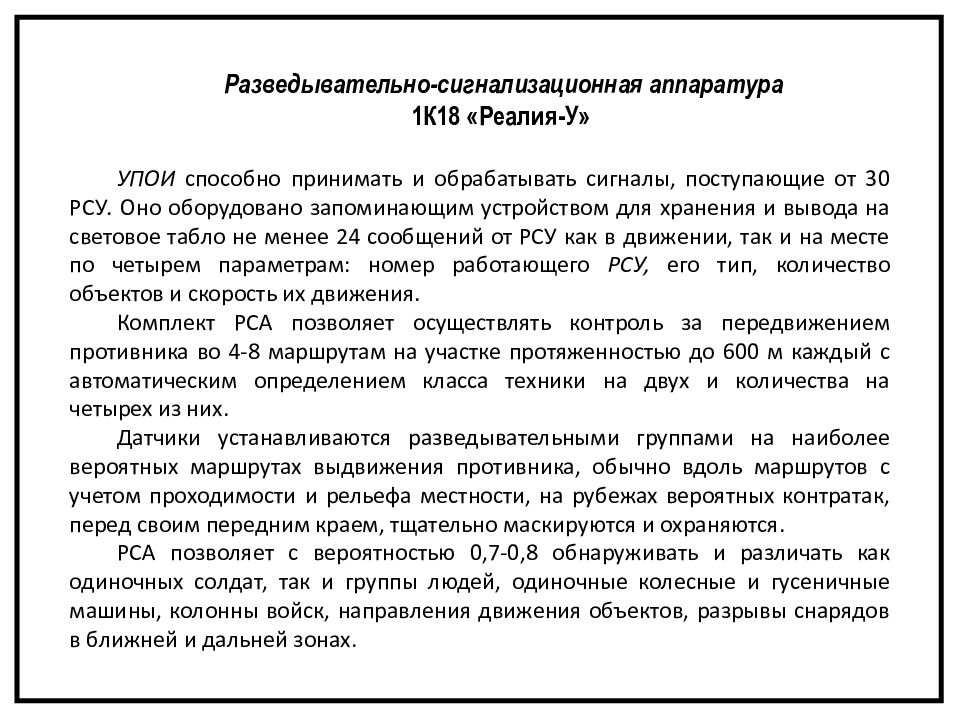

Разведывательно-сигнализационная аппаратура 1К18 «Реалия-У» УПОИ способно принимать и обрабатывать сигналы, поступающие от 30 РСУ. Оно оборудовано запоминающим устройством для хранения и вывода на световое табло не менее 24 сообщений от РСУ как в движении, так и на месте по четырем параметрам: номер работающего РСУ, его тип, количество объектов и скорость их движения. Комплект РСА позволяет осуществлять контроль за передвижением противника во 4-8 маршрутам на участке протяженностью до 600 м каждый с автоматическим определением класса техники на двух и количества на четырех из них. Датчики устанавливаются разведывательными группами на наиболее вероятных маршрутах выдвижения противника, обычно вдоль маршрутов с учетом проходимости и рельефа местности, на рубежах вероятных контратак, перед своим передним краем, тщательно маскируются и охраняются. РСА позволяет с вероятностью 0,7-0,8 обнаруживать и различать как одиночных солдат, так и группы людей, одиночные колесные и гусеничные машины, колонны войск, направления движения объектов, разрывы снарядов в ближней и дальней зонах.
Характеристики 1Т813 1Л59 1Л510 1Б36 1Б37 1Б38 1Б40 количество 1 б 3 4 12 6 4 дальность обнаружения, м - личного состава - АТТ и БТТ 30-60 до 300 30-70 до 500 30-70 до 500 1 1 Дальность передачи информации от РСУ: - без ретранслятора - с 1-м ретранслятором - с 2-мя ретрансляторами до1 км до 15 км до40км Кол-во фиксиров. частот 8 8 8 8 t передачи сообщений 0.5 0.5 0,5 0,5 t работы (50 сраб/сутки) 15 20 40 60 60 40 40 Масса, кг 6 3,6 10 6 6 12 5 Тактико-технические характеристики приборов комплекса 1к18 «Реалия-У» Работа в УКВ на 8 фиксированных частотах; Устанавливается на рубеже до 30 км или на 4-6 рубежах протяженностью по 400-600 м; Вес одного комплекта 350 кг; для перевозки используется а/м ГАЗ-66 или ЗИЛ-131; Предусмотрена возможность самоликвидации (при попытке переноса, снятия, наклоне до 2°, отключении, снижении напряжения). Устанавливается вручную или с вертолета Вероятность обнаружения 0,7 Количество приборов - до 30 Варианты применения: 1. Для вскрытия выдвижения противника, уточнения группировки - устанавливается на вероятных путях выдвижения, районах сосредоточения, рубежах развертывания. 2. В целях подавления (уничтожения) противника - устанавливается рубежами, подготавливается сосредоточенный огонь артиллерии, минометов, РСЗО. 3. В целях предупреждения при организации боевого охранения, устройстве засад, МВЗ.

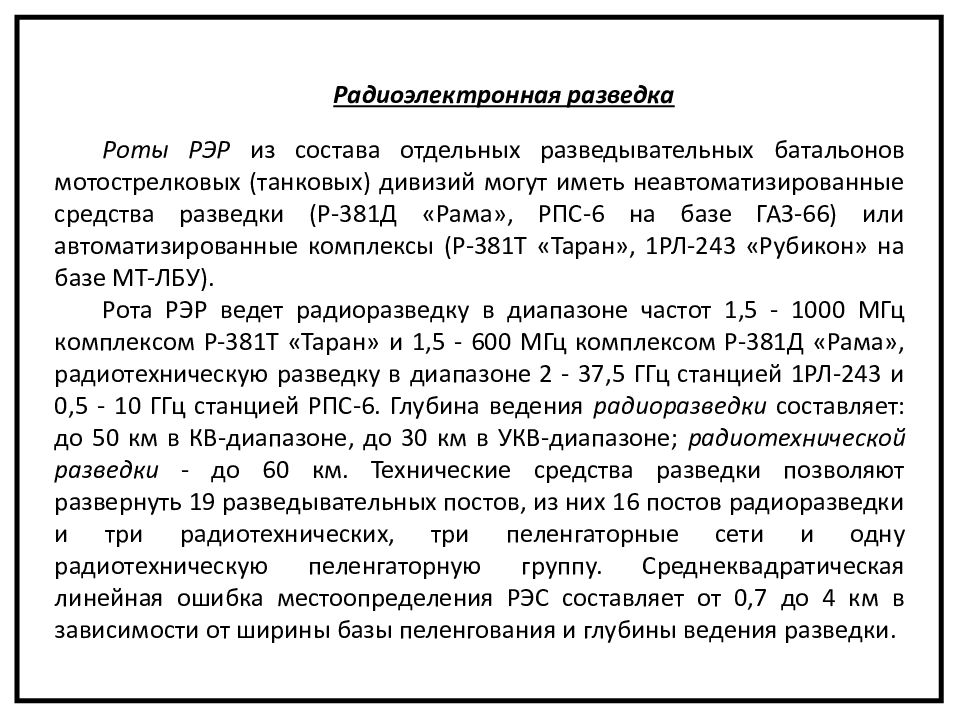

Радиоэлектронная разведка Роты РЭР из состава отдельных разведывательных батальонов мотострелковых (танковых) дивизий могут иметь неавтоматизированные средства разведки (Р-381Д «Рама», РПС-6 на базе ГАЗ-66) или автоматизированные комплексы (Р-381Т «Таран», 1РЛ-243 «Рубикон» на базе МТ-ЛБУ). Рота РЭР ведет радиоразведку в диапазоне частот 1,5 - 1000 МГц комплексом Р-381Т «Таран» и 1,5 - 600 МГц комплексом Р-381Д «Рама», радиотехническую разведку в диапазоне 2 - 37,5 ГГц станцией 1РЛ-243 и 0,5 - 10 ГГц станцией РПС-6. Глубина ведения радиоразведки составляет: до 50 км в КВ-диапазоне, до 30 км в УКВ-диапазоне; радиотехнической разведки ‑ до 60 км. Технические средства разведки позволяют развернуть 19 разведывательных постов, из них 16 постов радиоразведки и три радиотехнических, три пеленгаторные сети и одну радиотехническую пеленгаторную группу. Среднеквадратическая линейная ошибка местоопределения РЭС составляет от 0,7 до 4 км в зависимости от ширины базы пеленгования и глубины ведения разведки.

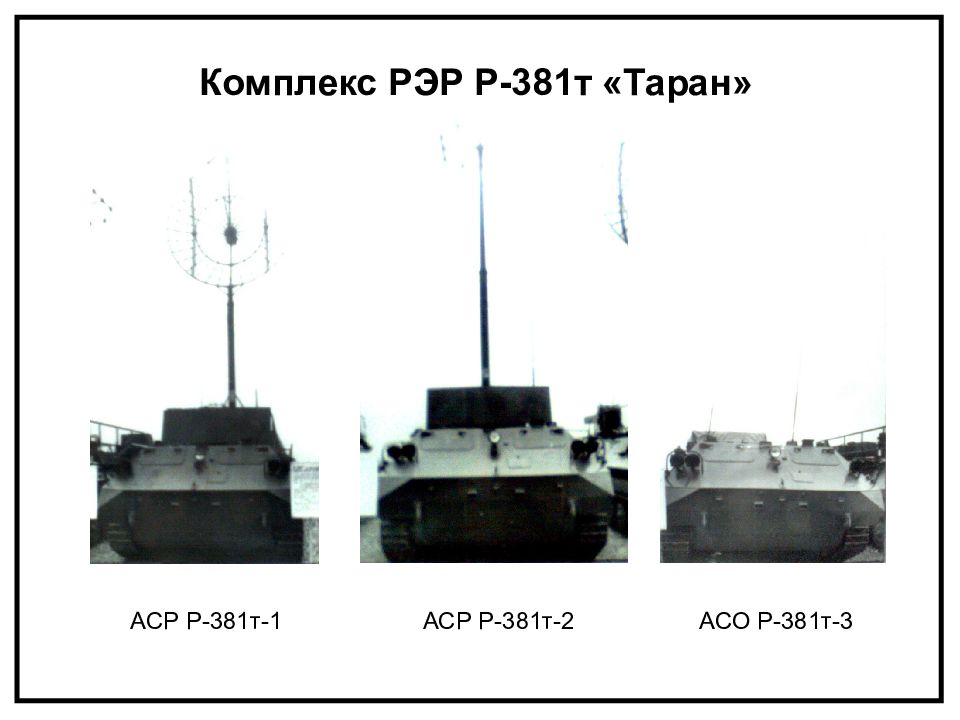

АСР Р-381т-1 АСР Р-381т-2 АСО Р-381т-3 Комплекс РЭР Р-381т «Таран»

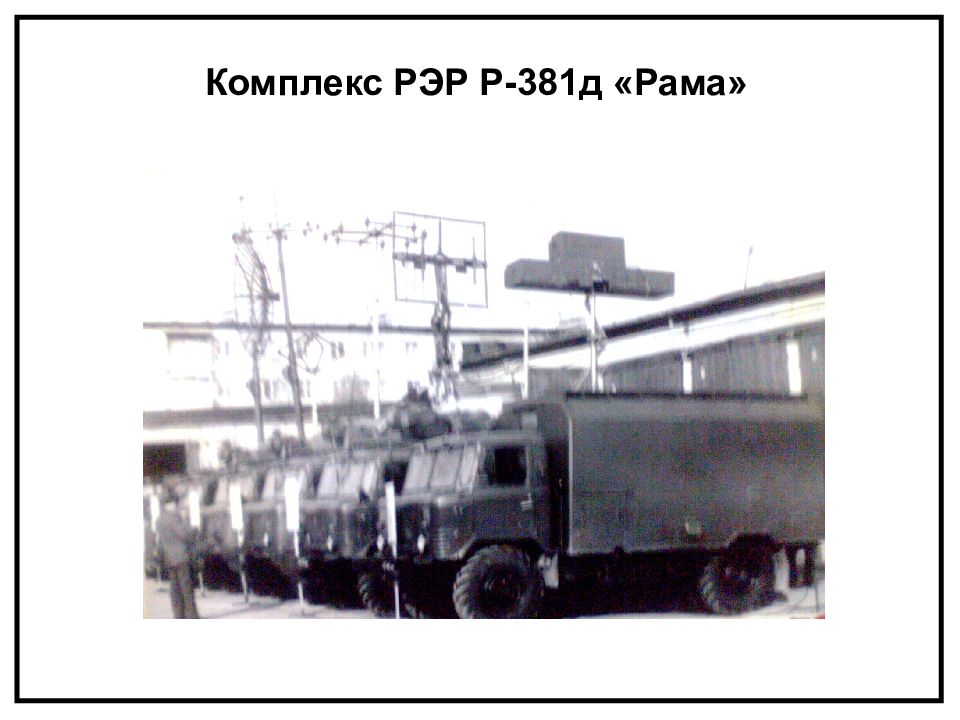

Комплекс РЭР Р-381д «Рама»

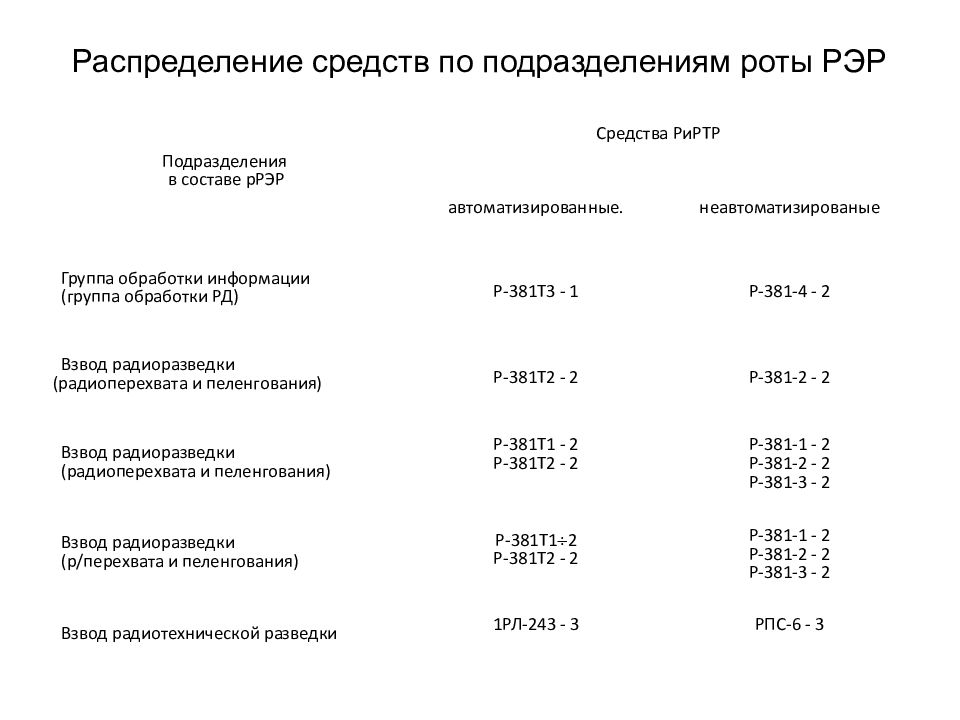

Подразделения в составе рРЭР Средства РиРТР автоматизированные. неавтоматизированые Группа обработки информации ( группа обработки РД) Р-381Т3 - 1 Р-381-4 - 2 Взвод радиоразведки (радиоперехвата и пеленгования) Р-381Т2 - 2 Р-381-2 - 2 Взвод радиоразведки ( радиоперехвата и пеленгования) Р-381Т1 - 2 Р-381Т2 - 2 Р-381-1 - 2 Р-381-2 - 2 Р-381-3 - 2 Взвод радиоразведки ( р /перехвата и пеленгования) Р-381Т1 2 Р-381Т2 - 2 Р-381-1 - 2 Р-381-2 - 2 Р-381-3 - 2 Взвод радиотехнической разведки 1РЛ-243 - 3 РПС-6 - 3
Подвижный разведывательный пункт ПРП-3 состоит на вооружении подразделений артиллерийской разведки и предназначен для ведения разведки противника и местности, а также для обслуживания стрельбы артиллерии. Представляет собой быстроходную плавающую бронированную машину на базе БМП-1, оборудованную средствами разведки, топогеодезической привязки и ориентирования, связи, освещения местности. Занимает позицию в районе КНП командира части, может использоваться как передовой (боковой) НП, может развернуть выносной НП (развертывается ДС-1).

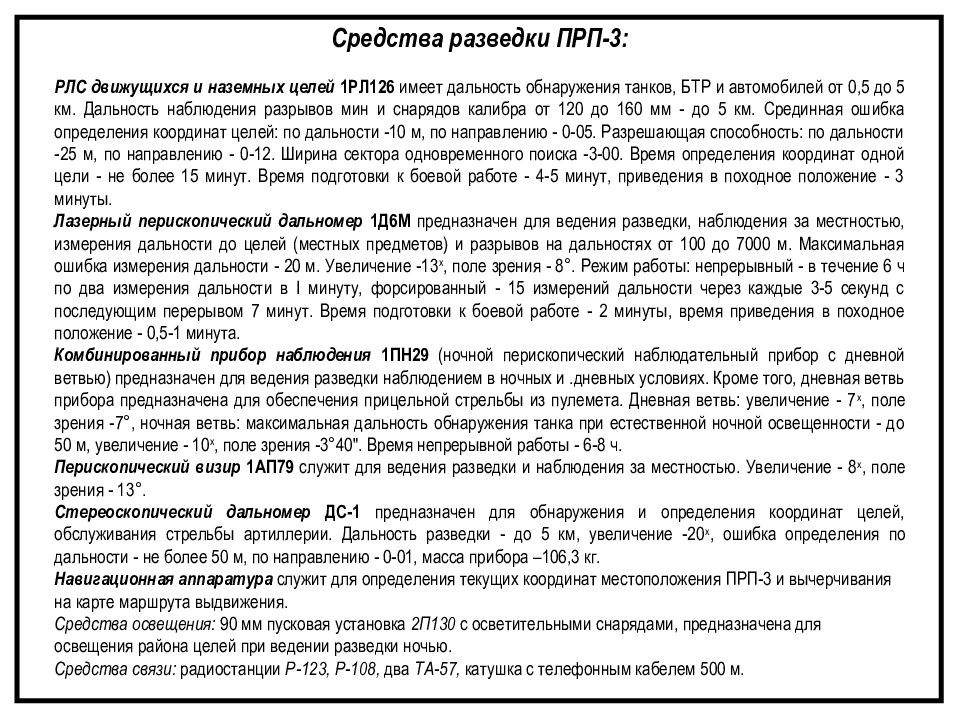

Средства разведки ПРП-3: РЛС движущихся и наземных целей 1РЛ126 имеет дальность обнаружения танков, БТР и автомобилей от 0,5 до 5 км. Дальность наблюдения разрывов мин и снарядов калибра от 120 до 160 мм - до 5 км. Срединная ошибка определения координат целей: по дальности -10 м, по направлению - 0-05. Разрешающая способность: по дальности -25 м, по направлению - 0-12. Ширина сектора одновременного поиска -3-00. Время определения координат одной цели - не более 15 минут. Время подготовки к боевой работе - 4-5 минут, приведения в походное положение - 3 минуты. Лазерный перископический дальномер 1Д6М предназначен для ведения разведки, наблюдения за местностью, измерения дальности до целей (местных предметов) и разрывов на дальностях от 100 до 7000 м. Максимальная ошибка измерения дальности - 20 м. Увеличение -13 х, поле зрения - 8°. Режим работы: непрерывный - в течение 6 ч по два измерения дальности в I минуту, форсированный - 15 измерений дальности через каждые 3-5 секунд с последующим перерывом 7 минут. Время подготовки к боевой работе - 2 минуты, время приведения в походное положение - 0,5-1 минута. Комбинированный прибор наблюдения 1ПН29 (ночной перископический наблюдательный прибор с дневной ветвью) предназначен для ведения разведки наблюдением в ночных и.дневных условиях. Кроме того, дневная ветвь прибора предназначена для обеспечения прицельной стрельбы из пулемета. Дневная ветвь: увеличение - 7 х, поле зрения -7°, ночная ветвь: максимальная дальность обнаружения танка при естественной ночной освещенности - до 50 м, увеличение - 10 х, поле зрения -3°40". Время непрерывной работы - 6-8 ч. Перископический визир 1АП79 служит для ведения разведки и наблюдения за местностью. Увеличение - 8 х, поле зрения - 13°. Стереоскопический дальномер ДС-1 предназначен для обнаружения и определения координат целей, обслуживания стрельбы артиллерии. Дальность разведки - до 5 км, увеличение -20 х, ошибка определения по дальности - не более 50 м, по направлению - 0-01, масса прибора –106,3 кг. Навигационная аппаратура служит для определения текущих координат местоположения ПРП-3 и вычерчивания на карте маршрута выдвижения. Средства освещения: 90 мм пусковая установка 2П130 с осветительными снарядами, предназначена для освещения района целей при ведении разведки ночью. Средства связи: радиостанции Р-123, Р-108, два ТА-57, катушка с телефонным кабелем 500 м.
Автоматизированный звукометрический комплекс АЗК-5 состоит на вооружении подразделений звуковой артиллерийской разведки и предназначен для разведки батарей (орудий) наземной артиллерии и минометов по звуку выстрелов, а также для обслуживания стрельбы артиллерии по звуку разрывов снарядов (мин). Работает в автоматизированном режиме. Состав комплекса: звукометрическая аппаратура; цифровая вычислительная машина; средства топогеодезической привязки, измерения наземных метеорологических элементов, радио- и проводной связи, электропитания и жизнеобеспечения. Комплекс размещен на пяти автомобилях ЗИЛ-131, имеющих специальные кузова: три автомобиля предназначены для приборов базных пунктов, два автомобиля (аппаратная машина и машина радиосвязи) - для центрального пункта. При благоприятных условиях работы на среднепересеченной местности стреляющие орудия засекаются на дальностях 12-16 км, минометы - 5-8 км. В этих же условиях наземные разрывы снарядов калибра 122 мм и крупнее засекаются на дальностях 8-12 км, воздушные разрывы - на дальностях 12-16 км. Срединные ошибки определения координат целей: - при засечке артиллерийских систем - 8% дальности и 0-04 по направлению (от центра геометрической базы); - при засечке минометов - 1 % дальности и 0-05 по направлению. Для определения координат цели с помощью цифровой вычислительной машины при поступлении информации от всех трех развернутых базных пунктов необходимо от 15 до 100 сек.
Тактико-технические характеристики: - дальность разведки: гаубиц......... 7-9 км минометов......... 12-13 км РСЗО (ПУ)......... 12-20 км - ширина сектора разведки............. 5-00 - дальность корректирования огня: гаубиц....... 13 км минометов...... 16 км РСЗО...... 19-32 км - ошибка определения координат … 5 м - время определения координат ….. 5-10 сек состоят на вооружении подразделений артиллерийской разведки и предназначены для ведения разведки, определения координат стреляющих гаубиц, минометов, РСЗО и стартовых позиций на дальностях до 20 км, а также для корректирования огня своей артиллерии. Размещается на шасси МТ-ЛБУ. Координаты стреляющих орудий противника определяются по первому выстрелу еще до падения снаряда и передаются средствам поражения в масштабе реального времени. Состав комплекса: радиолокационная аппаратура, цифровую электронно-вычислительную машину (ЦЭВМ), средства навигации и топогеодезической привязки, система электропитания. Артиллерийские радиолокационные комплексы АРК-1 «Рысь», АРК «Зоопарк»

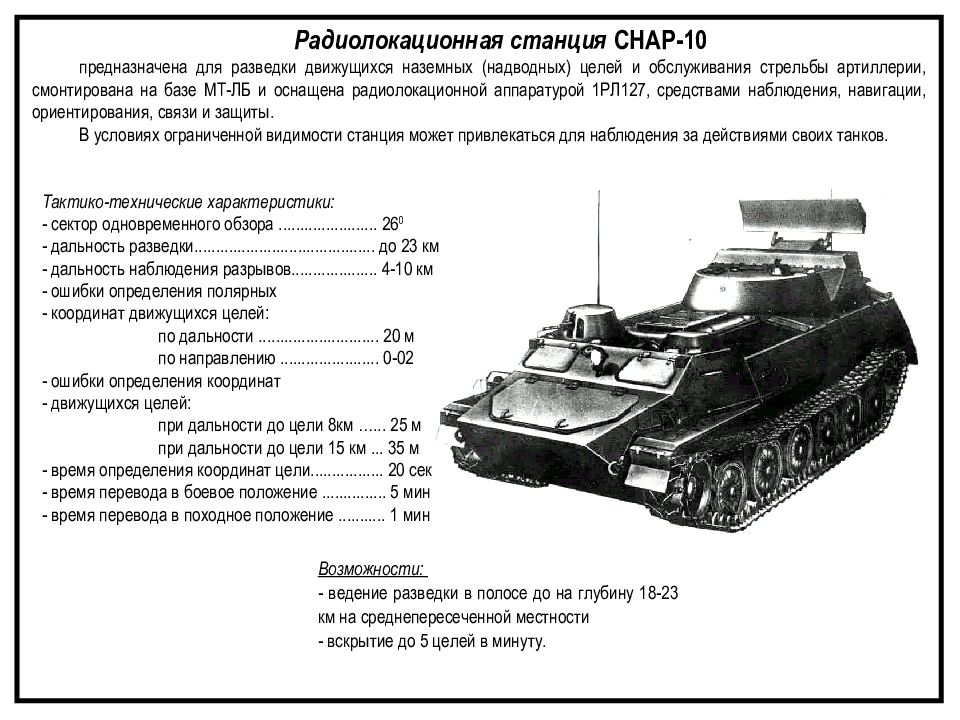

Возможности: - ведение разведки в полосе до на глубину 18-23 км на среднепересеченной местности - вскрытие до 5 целей в минуту. Радиолокационная станция СНАР-10 предназначена для разведки движущихся наземных (надводных) целей и обслуживания стрельбы артиллерии, смонтирована на базе МТ-ЛБ и оснащена радиолокационной аппаратурой 1РЛ127, средствами наблюдения, навигации, ориентирования, связи и защиты. В условиях ограниченной видимости станция может привлекаться для наблюдения за действиями своих танков. Тактико-технические характеристики: - сектор одновременного обзора....................... 26 0 - дальность разведки.......................................... до 23 км - дальность наблюдения разрывов.................... 4-10 км - ошибки определения полярных - координат движущихся целей: по дальности............................ 20 м по направлению....................... 0-02 - ошибки определения координат - движущихся целей: при дальности до цели 8км …... 25 м при дальности до цели 15 км... 35 м - время определения координат цели................. 20 сек - время перевода в боевое положение............... 5 мин - время перевода в походное положение........... 1 мин
Инженерная разведывательная машина ИРМ состоит на вооружении инженерных разведывательных подразделений и предназначена для ведения инженерной разведки местности, водных преград и поиска МВЗ. База - БМП-1, экипаж - 6 чел, вооружена -7,62 мм ПКТ. Средства разведки: разведывательный широкозахватный миноискатель (РШМ), пенетрометр ручной (определитель грунта), инженерный разведывательный эхолот, авиагоризонтальный индикатор АГИ-1c, танковая навигационная аппаратура ТНА-4, перископ инженерной разведки ПИР-2М, дозиметрический прибор ГО-27, приборы наблюдения ТНП-160, ТВА-2Б, ТИП-370. Выносные приборы : - дальномер квантовый, - два миноискателя, - буссоль артиллерийская. Средства связи : УКВ р/станция Р-123М, две УКВ р/станции Р-147. Тактико-технические характеристики: - максимальная скорость: на суше........................... 52 км/ч по воде........................... 11 км/ч - запас хода: на суше................................................. 500 км/ч на воде................................................. 12 км/ч - масса......................................................................... 17 т Возможности ИРМ по ведению разведки: - скорость разведки путей и местности................... 6-10 км/ч - скорость разведки МВЗ........................................... 5 км/ч - время разведки водной трассы шириной 100 м.... 5 мин - ширина полосы захвата........................................... 3,6 м - глубина обнаружения ПТМ (металл)..................... 30см

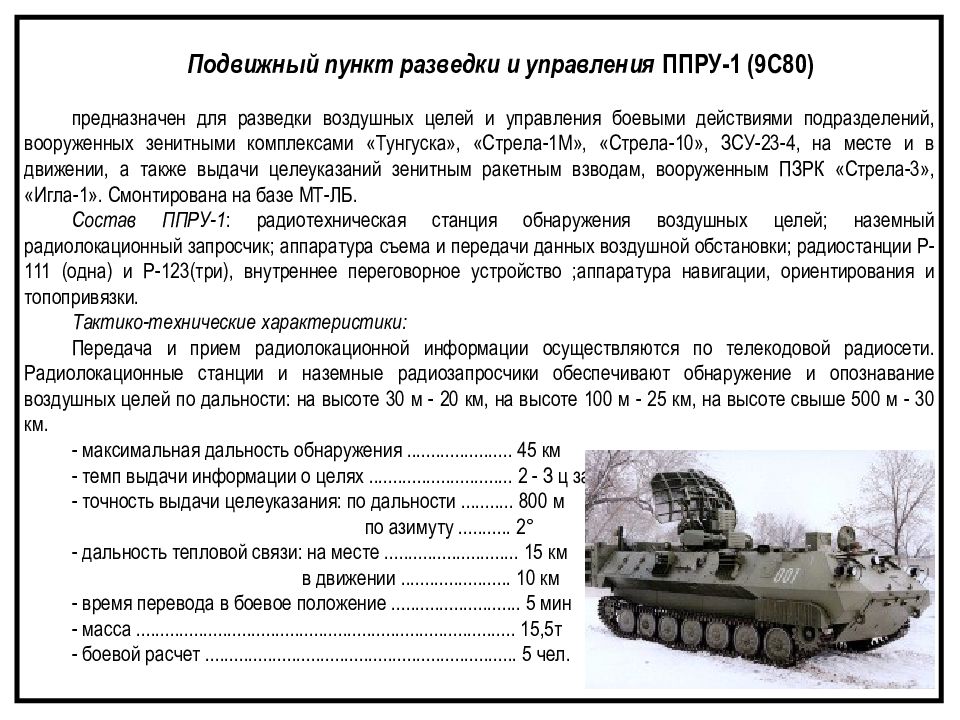

Подвижный пункт разведки и управления ППРУ-1 (9С80) предназначен для разведки воздушных целей и управления боевыми действиями подразделений, вооруженных зенитными комплексами «Тунгуска», «Стрела-1М», «Стрела-10», ЗСУ-23-4, на месте и в движении, а также выдачи целеуказаний зенитным ракетным взводам, вооруженным ПЗРК «Стрела-3», «Игла-1». Смонтирована на базе МТ-ЛБ. Состав ППРУ-1 : радиотехническая станция обнаружения воздушных целей; наземный радиолокационный запросчик ; аппаратура съема и передачи данных воздушной обстановки; радиостанции Р-111 (одна) и Р-123(три), внутреннее переговорное устройство ;аппаратура навигации, ориентирования и топопривязки. Тактико-технические характеристики: Передача и прием радиолокационной информации осуществляются по телекодовой радиосети. Радиолокационные станции и наземные радиозапросчики обеспечивают обнаружение и опознавание воздушных целей по дальности: на высоте 30 м - 20 км, на высоте 100 м - 25 км, на высоте свыше 500 м - 30 км. - максимальная дальность обнаружения...................... 45 км - темп выдачи информации о целях.............................. 2 - З ц за 5 с - точность выдачи целеуказания : по дальности........... 800 м по азимуту........... 2° - дальность тепловой связи: на месте............................ 15 км в движении....................... 10 км - время перевода в боевое положение........................... 5 мин - масса............................................................................... 15,5т - боевой расчет................................................................. 5 чел.

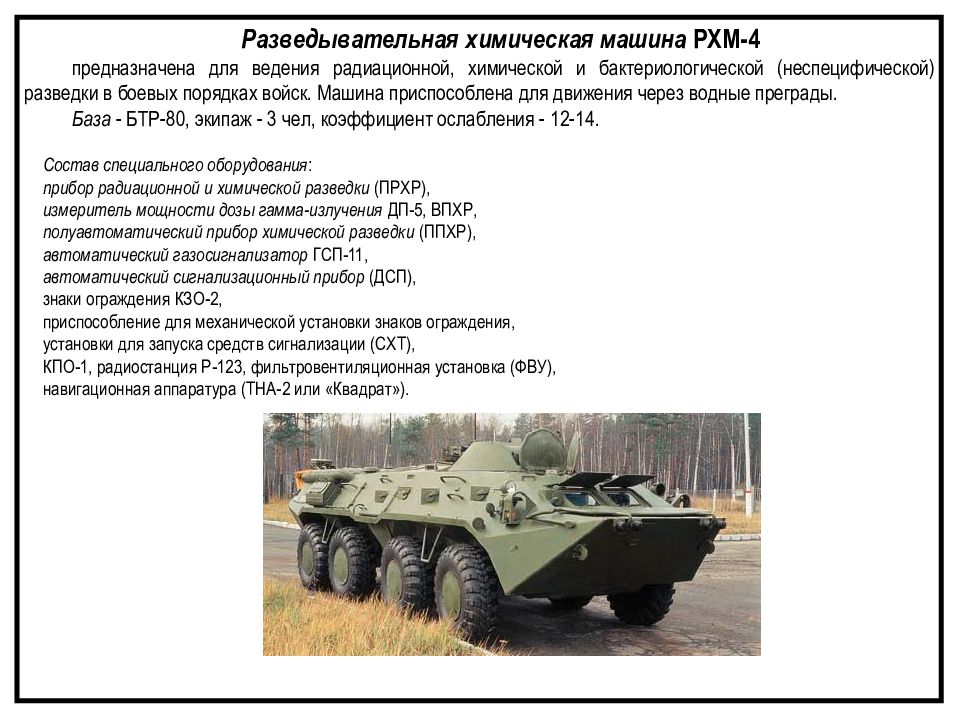

Разведывательная химическая машина РХМ-4 предназначена для ведения радиационной, химической и бактериологической (неспецифической) разведки в боевых порядках войск. Машина приспособлена для движения через водные преграды. База - БТР-80, экипаж - 3 чел, коэффициент ослабления - 12-14. Состав специального оборудования : прибор радиационной и химической разведки (ПРХР), измеритель мощности дозы гамма-излучения ДП-5, ВПХР, полуавтоматический прибор химической разведки (ППХР), автоматический газосигнализатор ГСП-11, автоматический сигнализационный прибор (ДСП), знаки ограждения КЗО-2, приспособление для механической установки знаков ограждения, установки для запуска средств сигнализации (СХТ), КПО-1, радиостанция P -123, фильтровентиляционная установка (ФВУ), навигационная аппаратура (ТНА-2 или «Квадрат»).

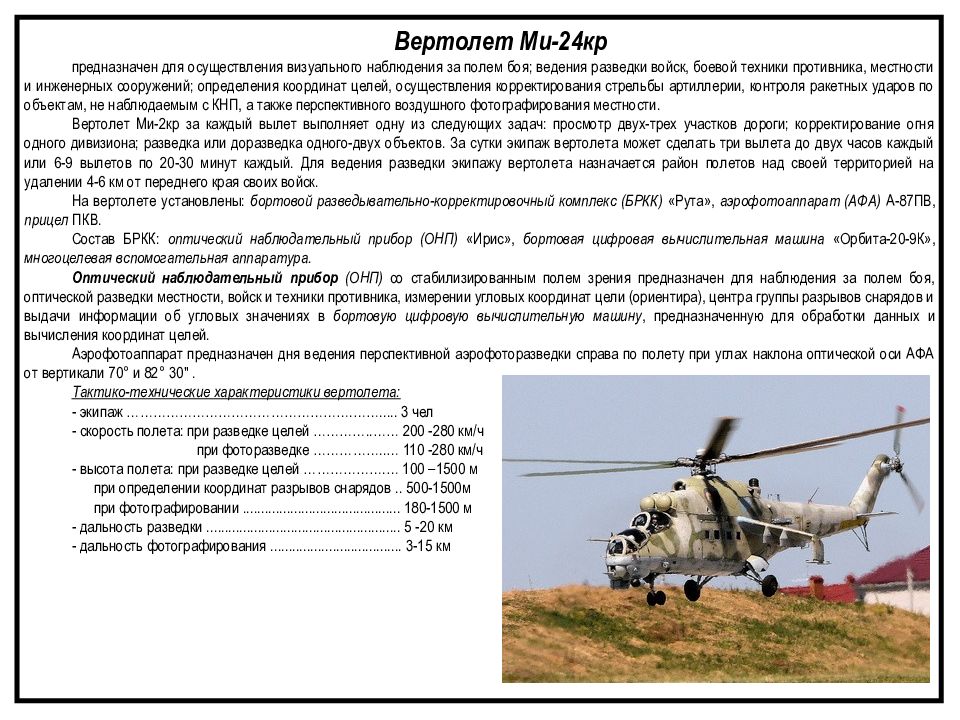

Вертолет Ми-24кр предназначен для осуществления визуального наблюдения за полем боя; ведения разведки войск, боевой техники противника, местности и инженерных сооружений; определения координат целей, осуществления корректирования стрельбы артиллерии, контроля ракетных ударов по объектам, не наблюдаемым с КНП, а также перспективного воздушного фотографирования местности. Вертолет Ми-2кр за каждый вылет выполняет одну из следующих задач: просмотр двух-трех участков дороги; корректирование огня одного дивизиона; разведка или доразведка одного-двух объектов. За сутки экипаж вертолета может сделать три вылета до двух часов каждый или 6-9 вылетов по 20-30 минут каждый. Для ведения разведки экипажу вертолета назначается район полетов над своей территорией на удалении 4-6 км от переднего края своих войск. На вертолете установлены: бортовой разведывательно-корректировочный комплекс (БРКК) «Рута», аэрофотоаппарат (АФА) А-87ПВ, прицел ПКВ. Состав БРКК: оптический наблюдательный прибор (ОНП) «Ирис», бортовая цифровая вычислительная машина «Орбита-20-9К», многоцелевая вспомогательная аппаратура. Оптический наблюдательный прибор (ОНП) со стабилизированным полем зрения предназначен для наблюдения за полем боя, оптической разведки местности, войск и техники противника, измерении угловых координат цели (ориентира), центра группы разрывов снарядов и выдачи информации об угловых значениях в бортовую цифровую вычислительную машину, предназначенную для обработки данных и вычисления координат целей. Аэрофотоаппарат предназначен дня ведения перспективной аэрофоторазведки справа по полету при углах наклона оптической оси АФА от вертикали 70° и 82° 30". Тактико-технические характеристики вертолета: - экипаж …………………………………………….……..... 3 чел - скорость полета: при разведке целей …………..…… 200 -280 км/ч при фоторазведке ……………..… 110 -280 км/ч - высота полета: при разведке целей ……………….… 100 –1500 м при определении координат разрывов снарядов.. 500-1500м при фотографировании........................................... 180-1500 м - дальность разведки..................................................... 5 -20 км - дальность фотографирования.................................... 3-15 км
