Тема 11: «Тактическая маскировка»
Цель, принципы и задачи инженерного обеспечения. Силы и средства, используемые для выполнения задач инженерного обеспечения. Назначение и типы войсковых фортификационных сооружений.

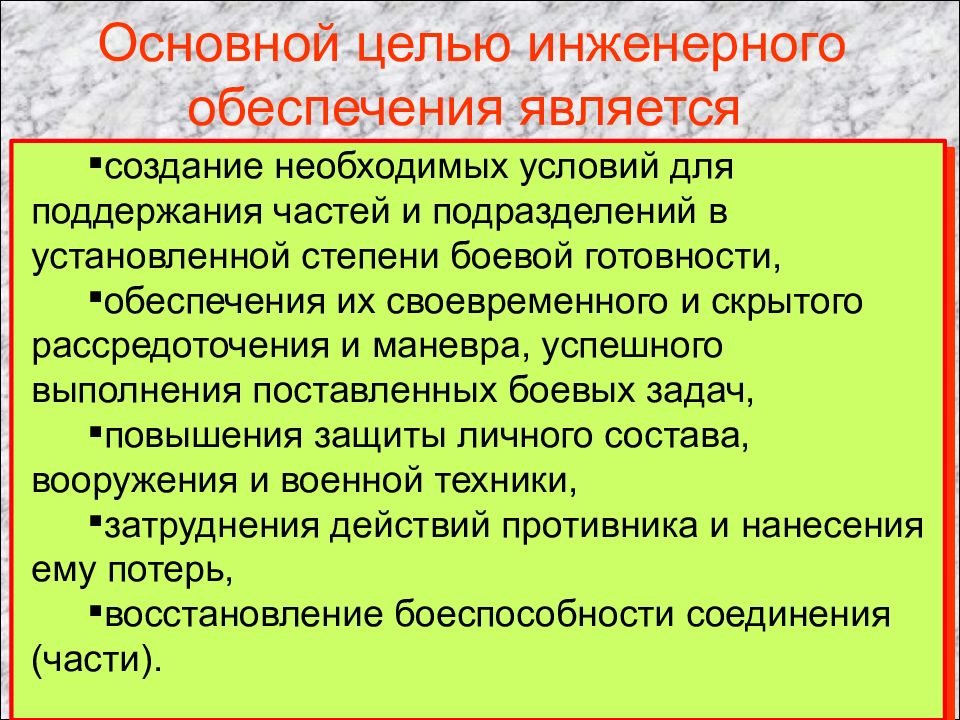

создание необходимых условий для поддержания частей и подразделений в установленной степени боевой готовности, обеспечения их своевременного и скрытого рассредоточения и маневра, успешного выполнения поставленных боевых задач, повышения защиты личного состава, вооружения и военной техники, затруднения действий противника и нанесения ему потерь, восстановление боеспособности соединения (части).

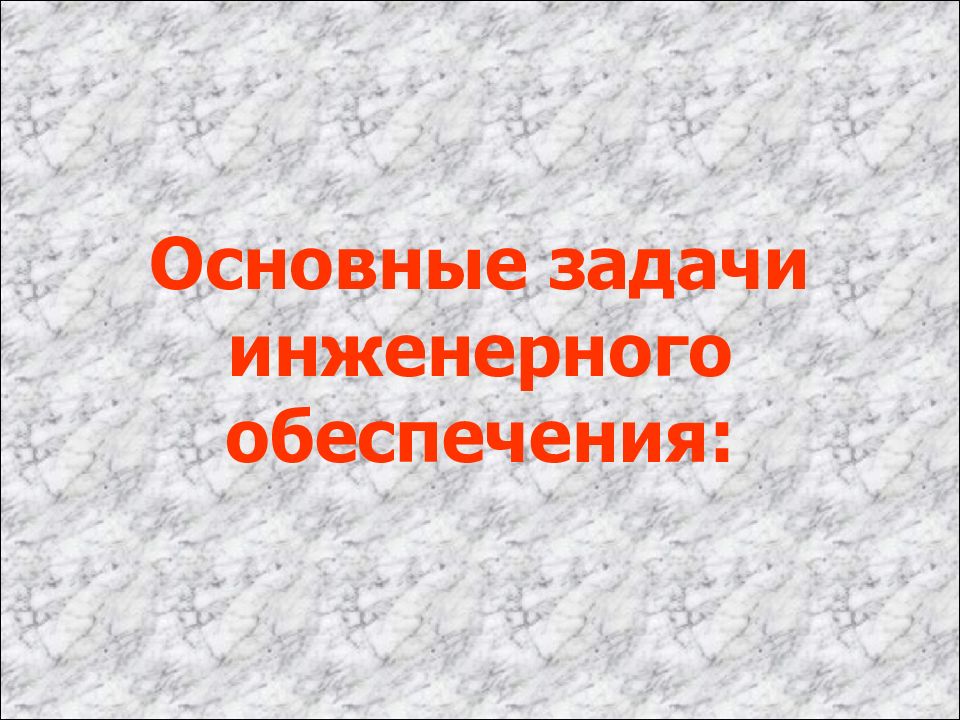

Основные задачи инженерного обеспечения:
1. Инженерная разведка противника,местности и объектов

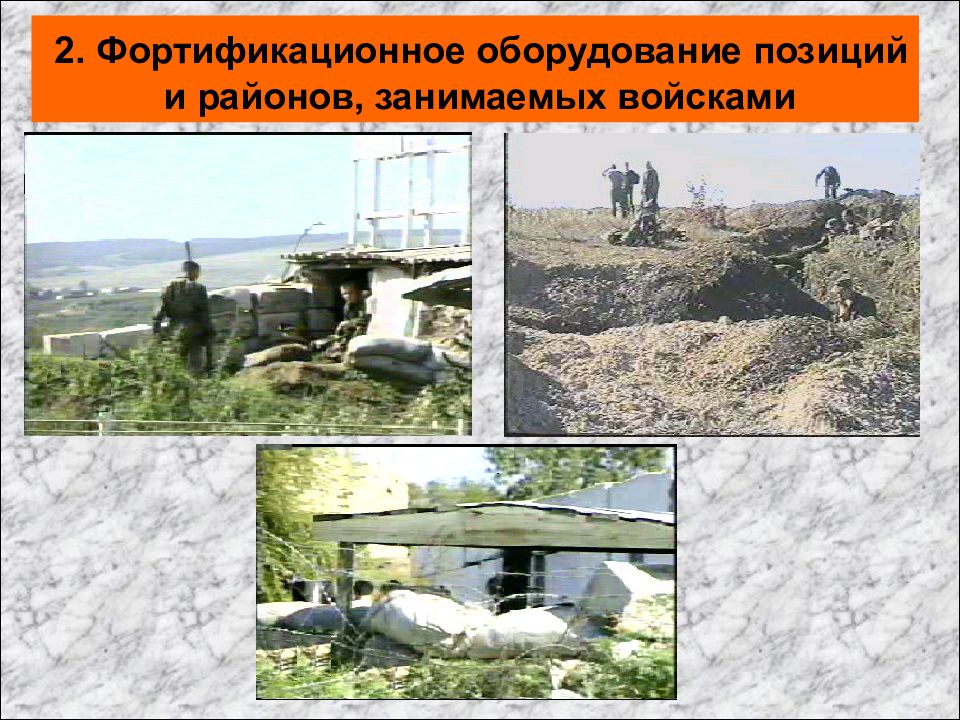

2. Фортификационное оборудование позиций и районов, занимаемых войсками
3. Устройство и содержание инженерных заграждений

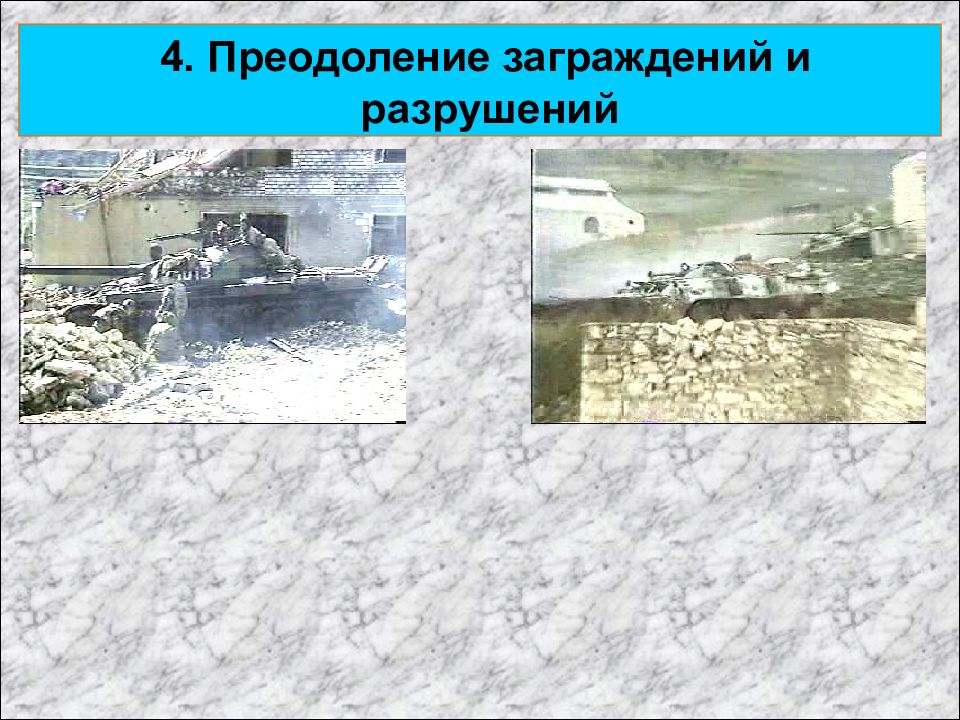

4. Преодоление заграждений и разрушений

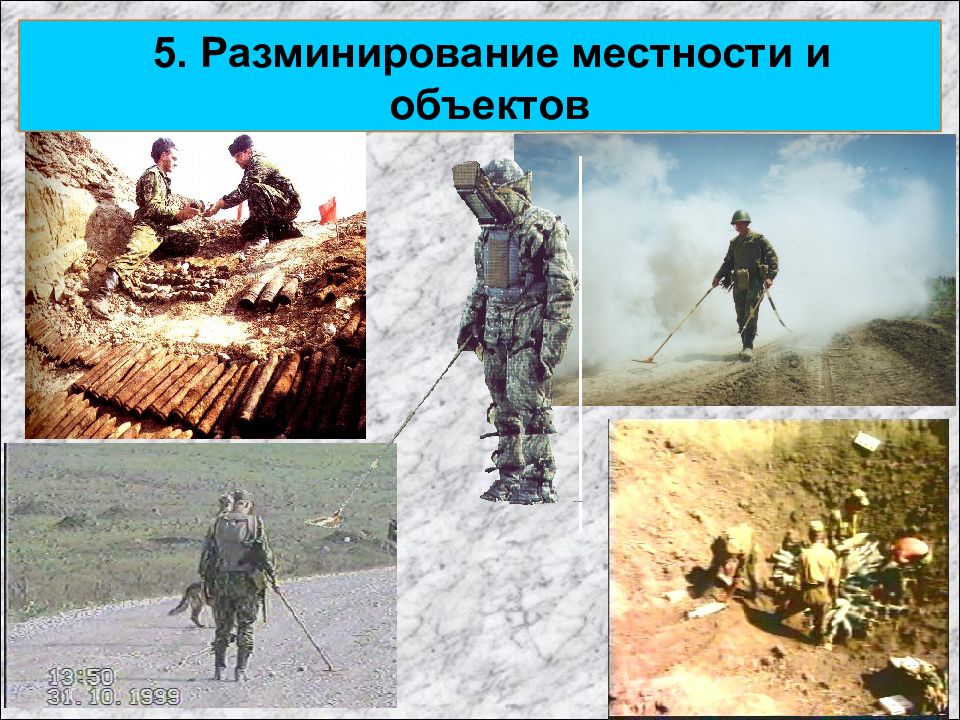

5. Разминирование местности и объектов

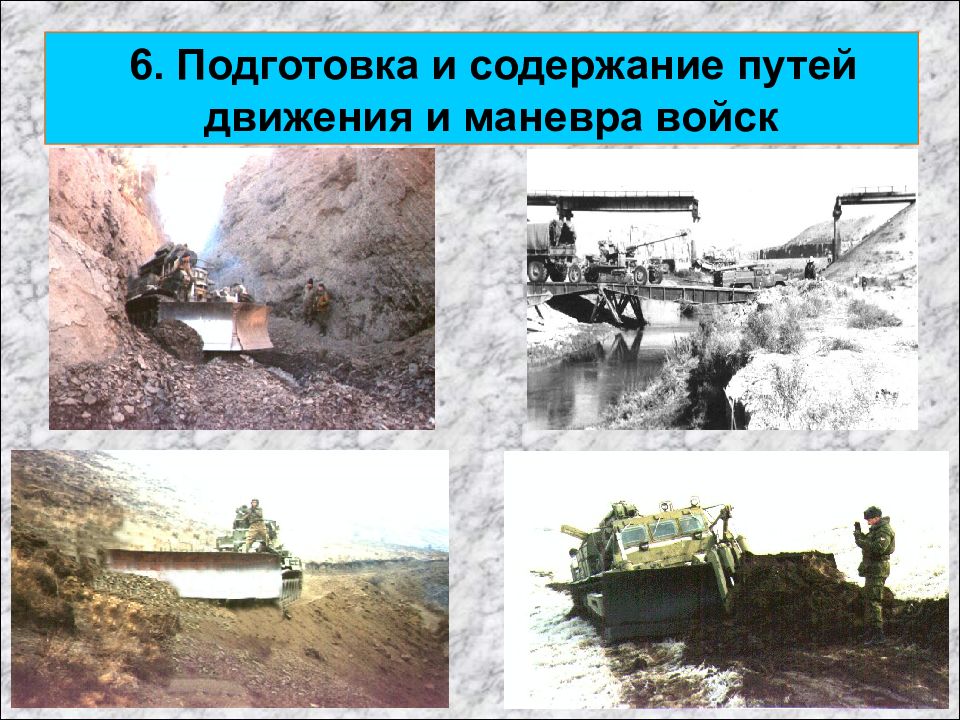

6. Подготовка и содержание путей движения и маневра войск

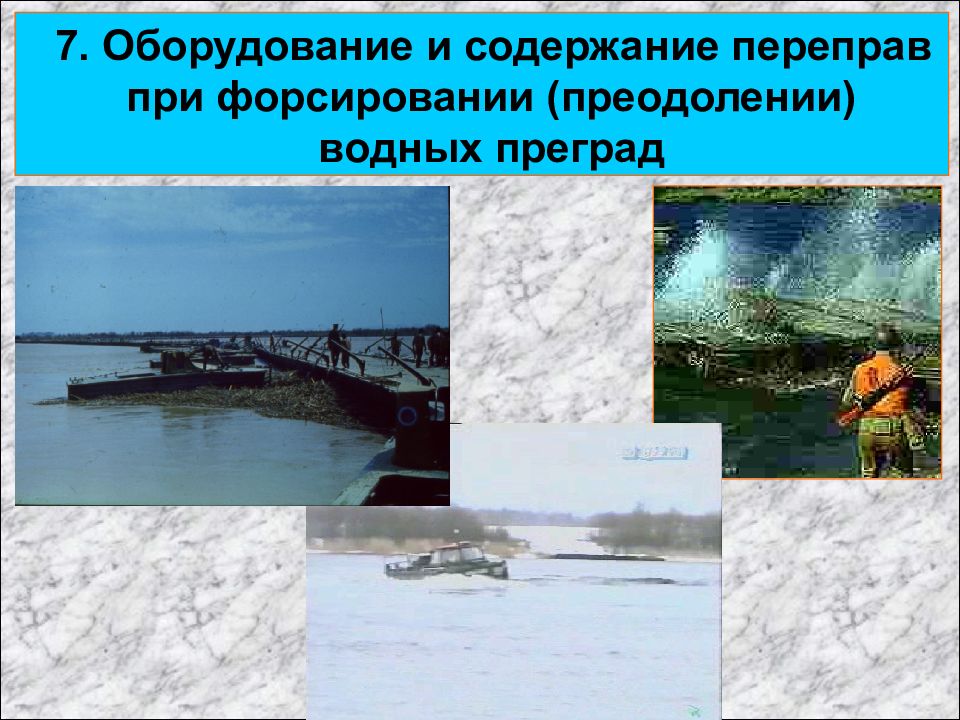

7. Оборудование и содержание переправ при форсировании (преодолении) водных преград
8. Оборудование и содержание пунктов водоснабжения

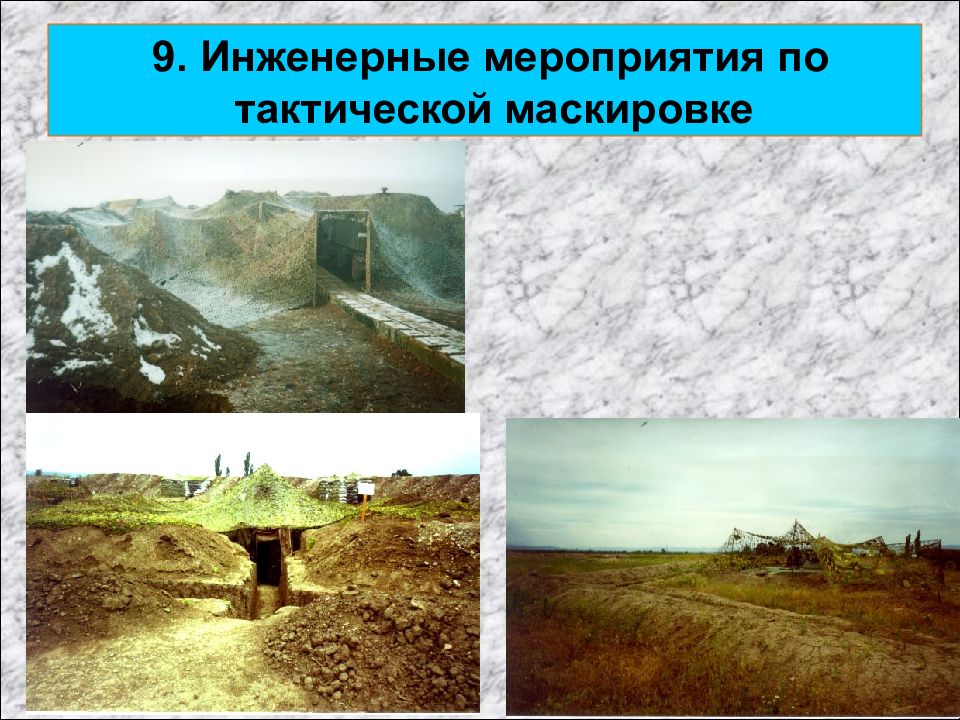

9. Инженерные мероприятия по тактической маскировке
10. Инженерные мероприятия по ликвидации последствий применения противником оружия массового поражения,разрушения радиационных и химически опасных объектов

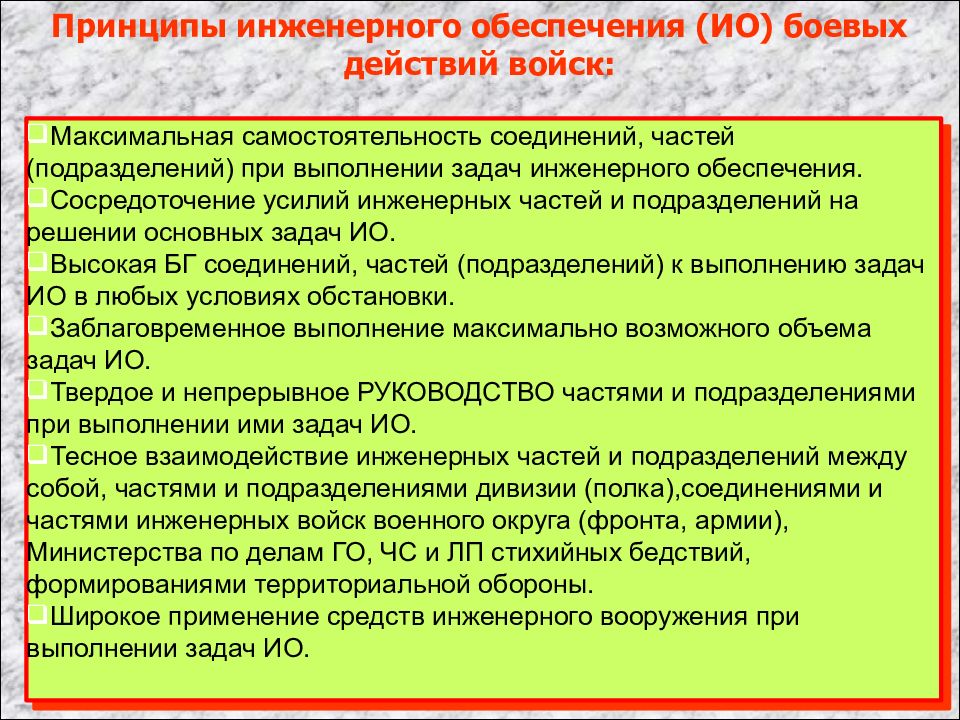

Максимальная самостоятельность соединений, частей (подразделений) при выполнении задач инженерного обеспечения. Сосредоточение усилий инженерных частей и подразделений на решении основных задач ИО. Высокая БГ соединений, частей (подразделений) к выполнению задач ИО в любых условиях обстановки. Заблаговременное выполнение максимально возможного объема задач ИО. Твердое и непрерывное РУКОВОДСТВО частями и подразделениями при выполнении ими задач ИО. Тесное взаимодействие инженерных частей и подразделений между собой, частями и подразделениями дивизии (полка),соединениями и частями инженерных войск военного округа (фронта, армии), Министерства по делам ГО, ЧС и ЛП стихийных бедствий, формированиями территориальной обороны. Широкое применение средств инженерного вооружения при выполнении задач ИО. Принципы инженерного обеспечения (ИО) боевых действий войск:
инженерную технику; инженерные боеприпасы; инженерное имущество.

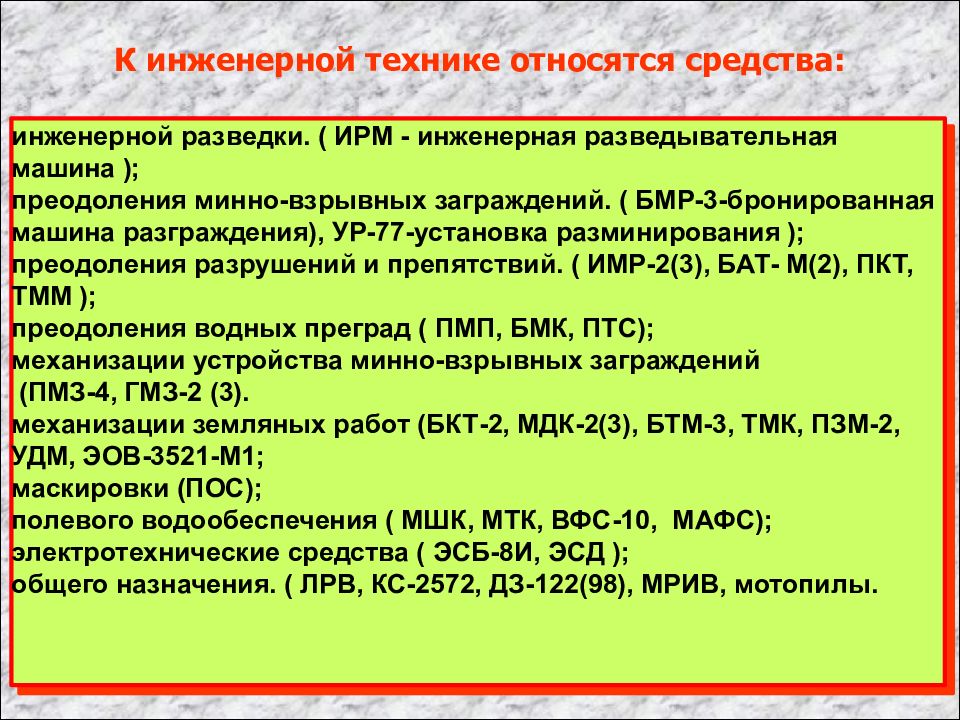

инженерной разведки. ( ИРМ - инженерная разведывательная машина ); преодоления минно-взрывных заграждений. ( БМР-3-бронированная машина разграждения ), УР-77-установка разминирования ); преодоления разрушений и препятствий. ( ИМР-2(3), БАТ- М(2), ПКТ, ТММ ); преодоления водных преград ( ПМП, БМК, ПТС); механизации устройства минно-взрывных заграждений (ПМЗ-4, ГМЗ-2 (3). механизации земляных работ (БКТ-2, МДК-2(3), БТМ-3, ТМК, ПЗМ-2, УДМ, ЭОВ-3521-М1; маскировки (ПОС); полевого водообеспечения ( МШК, МТК, ВФС-10, МАФС); электротехнические средства ( ЭСБ-8И, ЭСД ); общего назначения. ( ЛРВ, КС-2572, ДЗ-122(98), МРИВ, мотопилы.

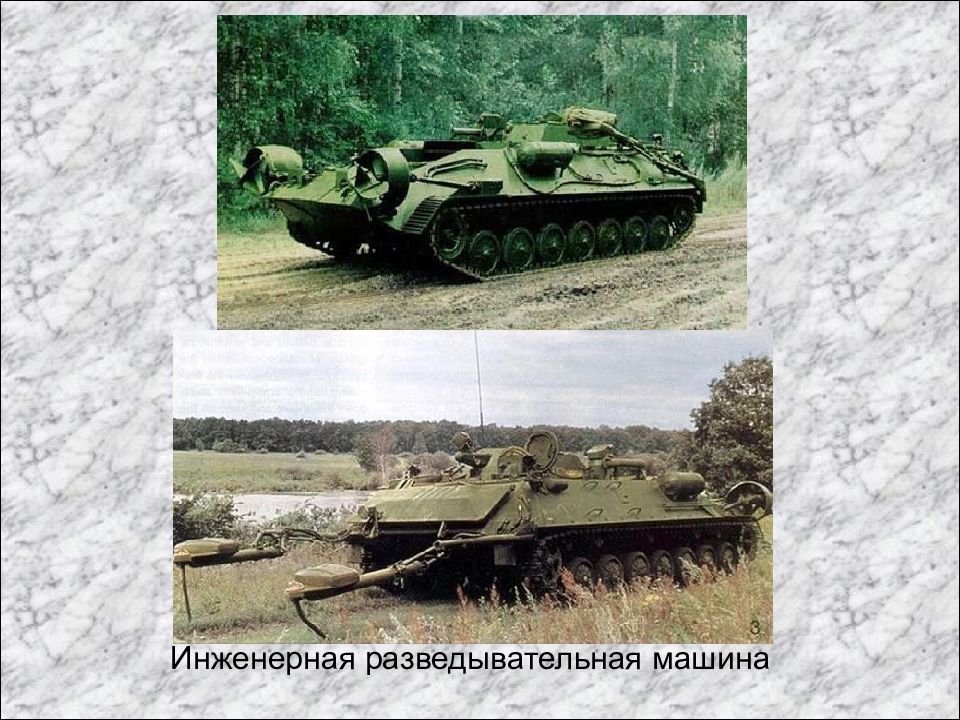

Инженерная разведывательная машина

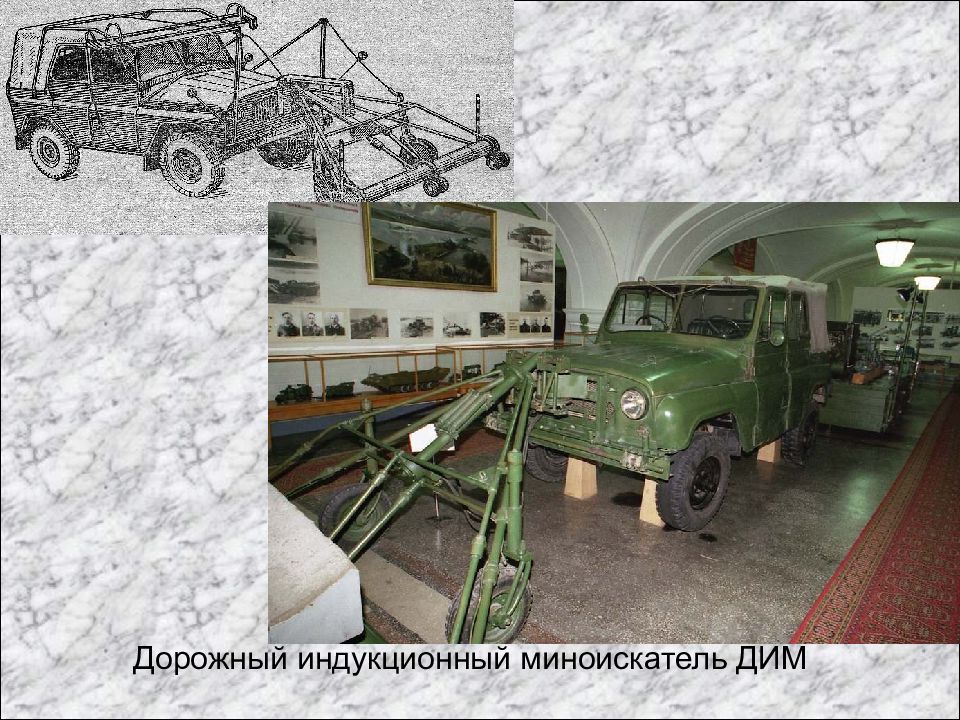

Дорожный индукционный миноискатель ДИМ

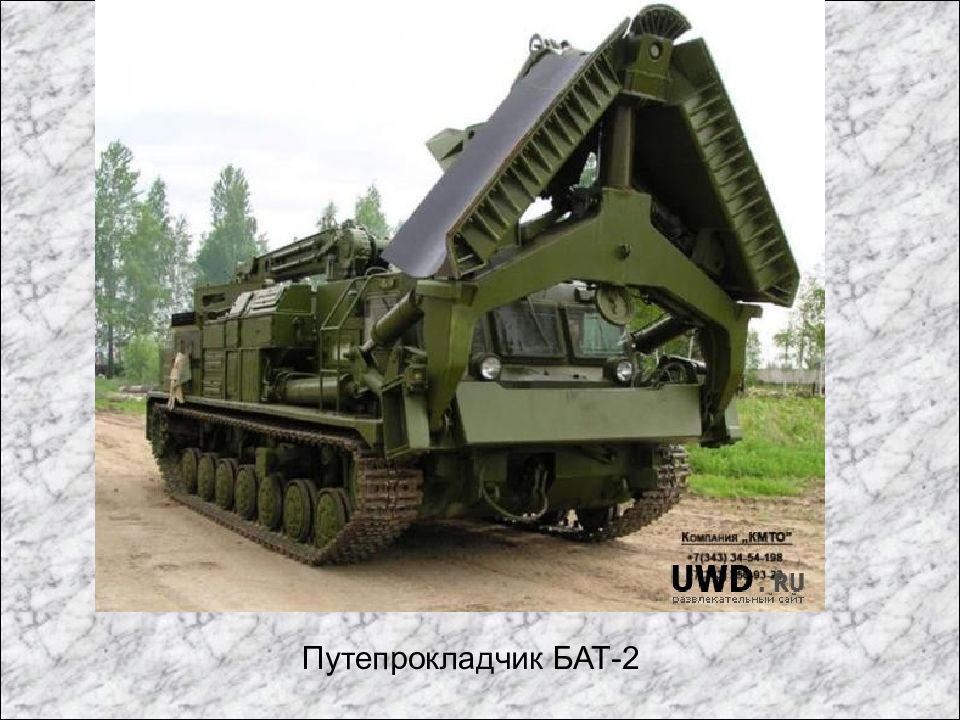

Путепрокладчик БАТ-2

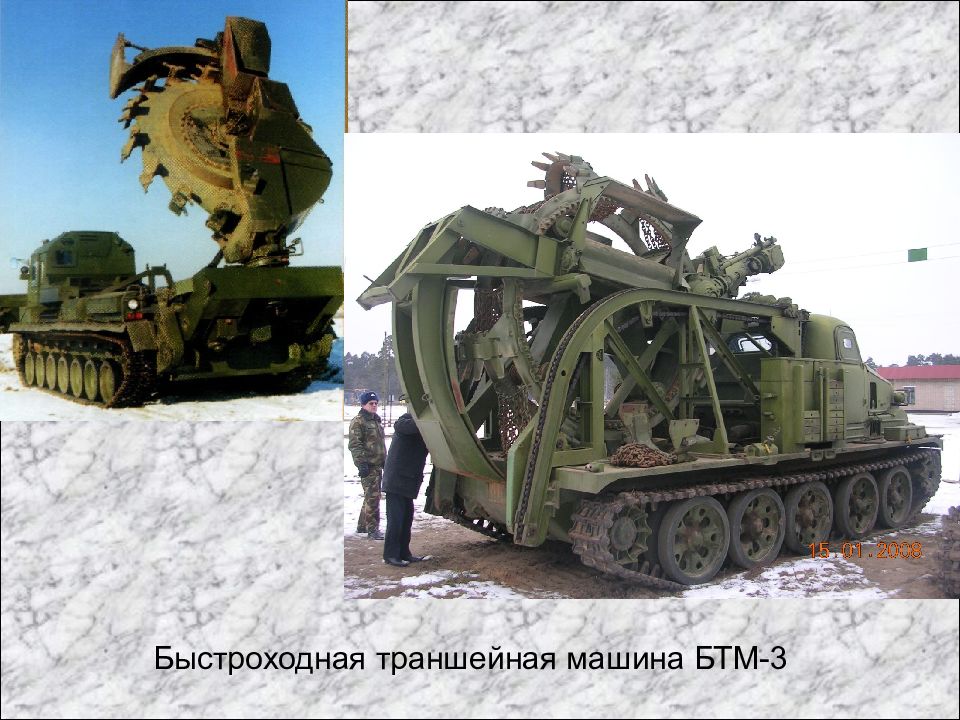

Быстроходная траншейная машина БТМ-3

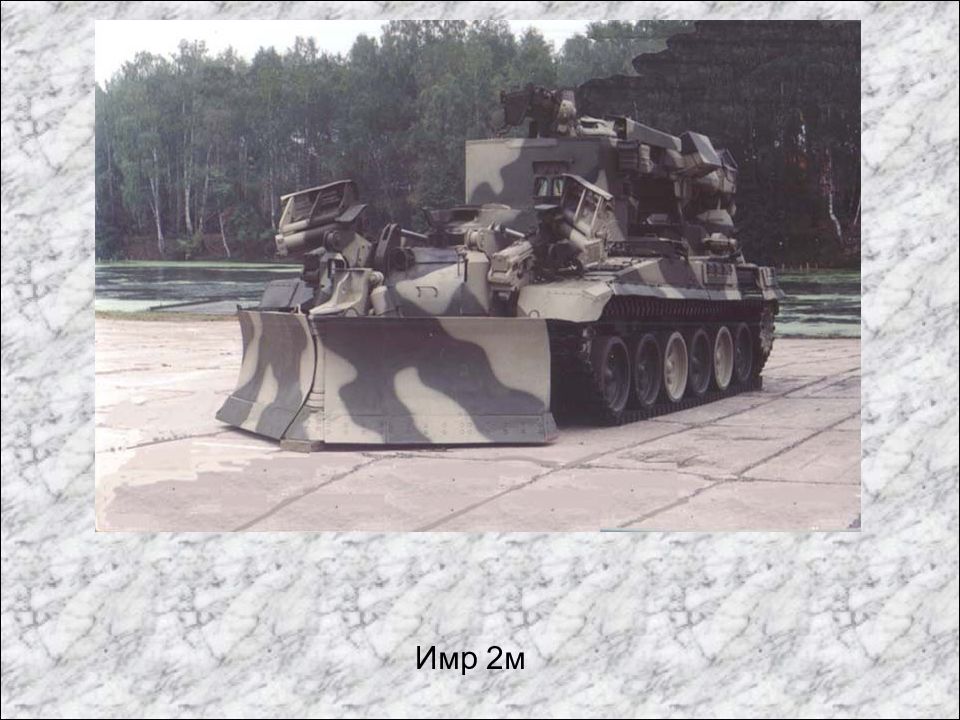

Имр 2м

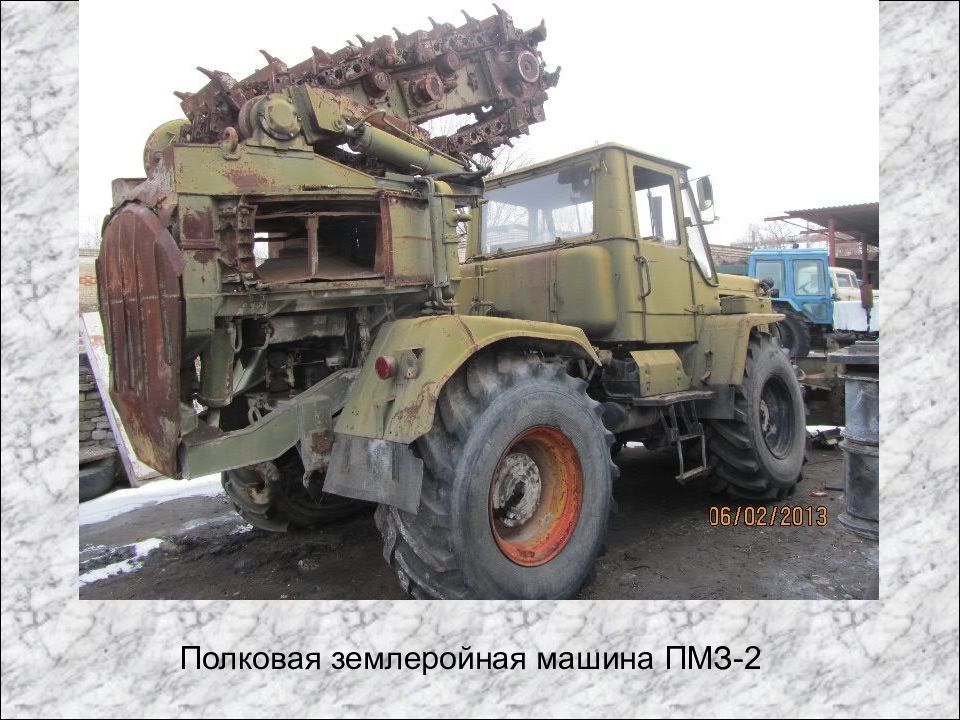

Полковая землеройная машина ПМЗ-2

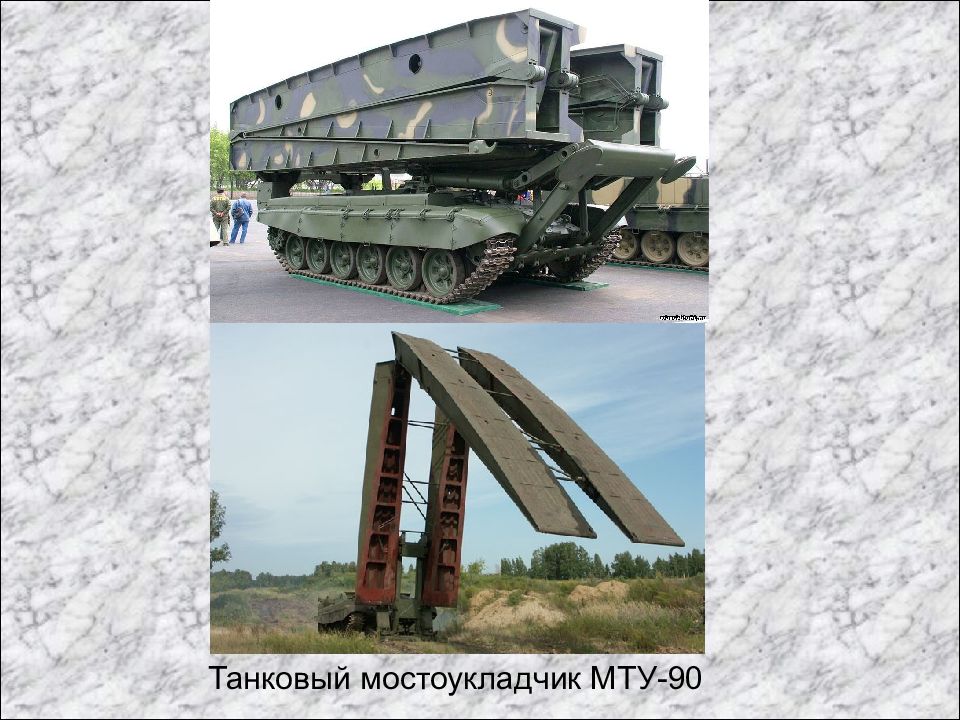

Танковый мостоукладчик МТУ-90
Пролет тяжелого механизированного моста ТММ в транспортном положении

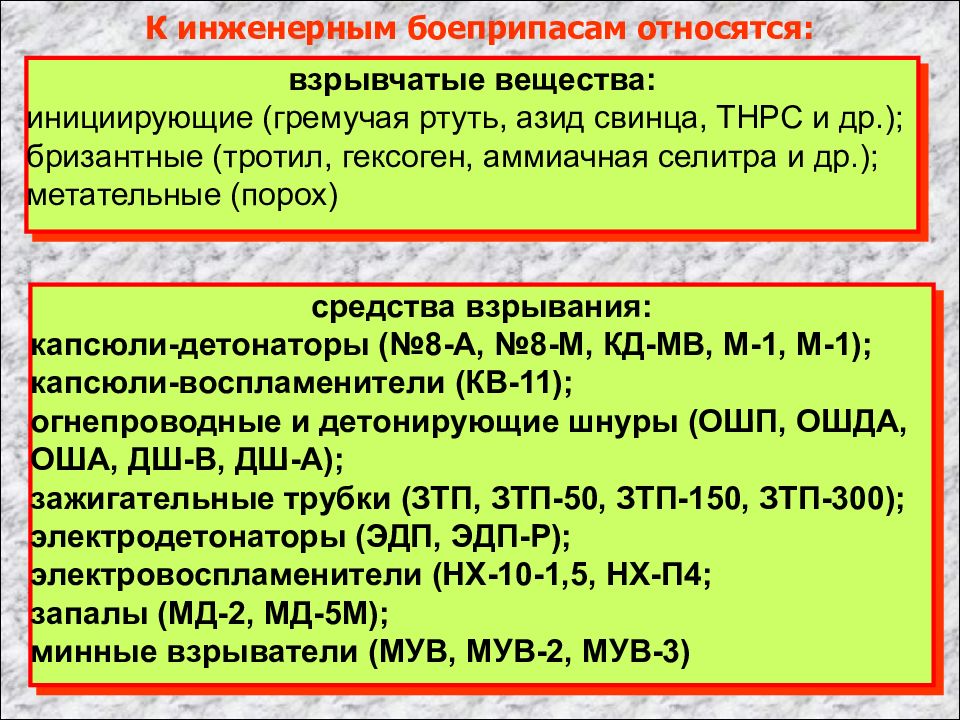

взрывчатые вещества: инициирующие (гремучая ртуть, азид свинца, ТНРС и др.); бризантные (тротил, гексоген, аммиачная селитра и др.); метательные (порох) средства взрывания: капсюли-детонаторы (№8-А, №8-М, КД-МВ, М-1, М-1); капсюли-воспламенители (КВ-11); огнепроводные и детонирующие шнуры (ОШП, ОШДА, ОША, ДШ-В, ДШ-А); зажигательные трубки (ЗТП, ЗТП-50, ЗТП-150, ЗТП-300); электродетонаторы (ЭДП, ЭДП-Р); электровоспламенители (НХ-10-1,5, НХ-П4; запалы (МД-2, МД-5М); минные взрыватели (МУВ, МУВ-2, МУВ-3)

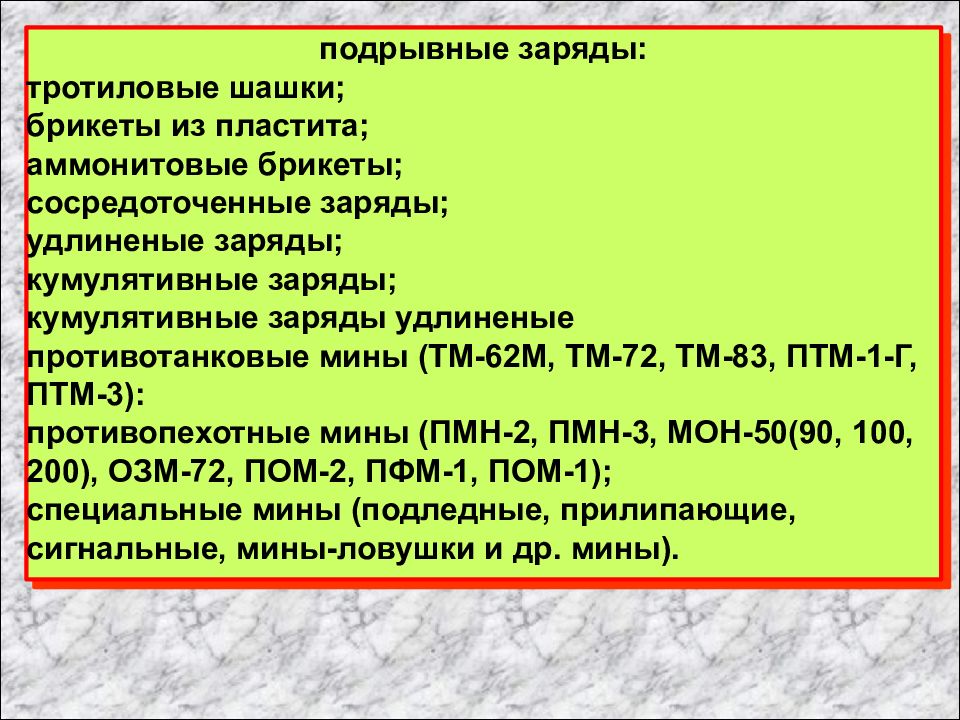

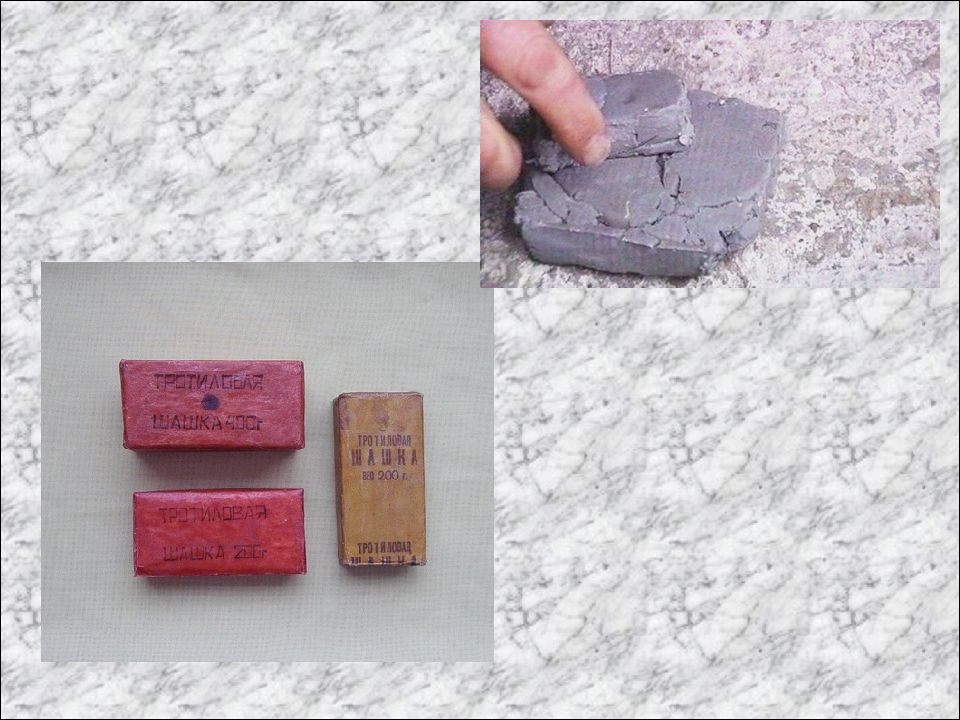

подрывные заряды: тротиловые шашки; брикеты из пластита; аммонитовые брикеты; сосредоточенные заряды; удлиненые заряды; кумулятивные заряды; кумулятивные заряды удлиненые противотанковые мины (ТМ-62М, ТМ-72, ТМ-83, ПТМ-1-Г, ПТМ-3): противопехотные мины (ПМН-2, ПМН-3, МОН-50(90, 100, 200), ОЗМ-72, ПОМ-2, ПФМ-1, ПОМ-1); специальные мины (подледные, прилипающие, сигнальные, мины-ловушки и др. мины).

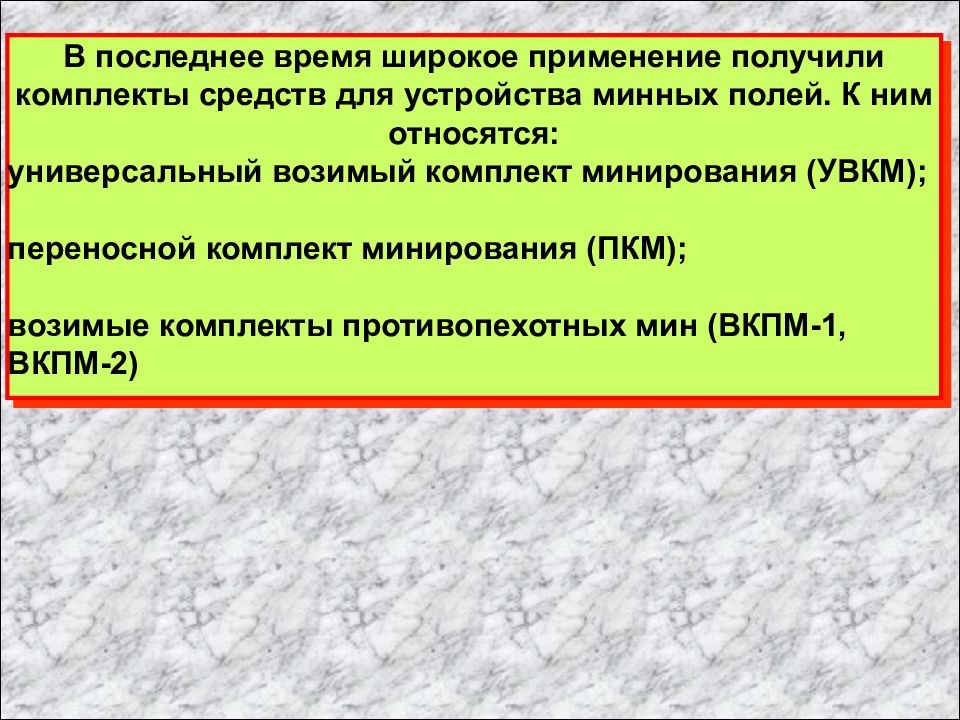

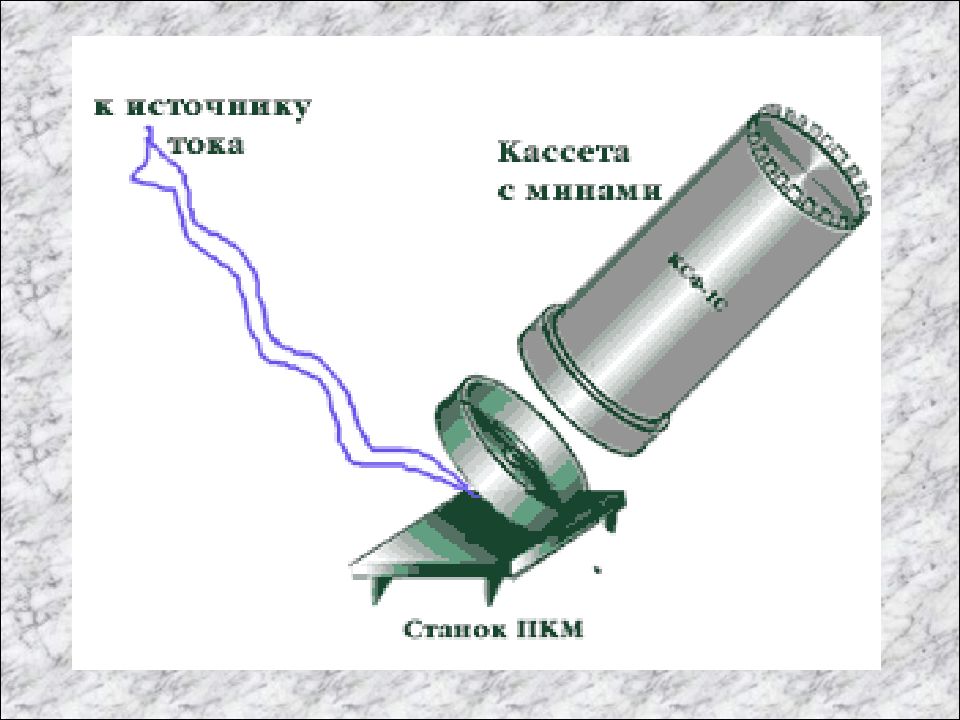

В последнее время широкое применение получили комплекты средств для устройства минных полей. К ним относятся: универсальный возимый комплект минирования (УВКМ); переносной комплект минирования (ПКМ); возимые комплекты противопехотных мин (ВКПМ-1, ВКПМ-2)

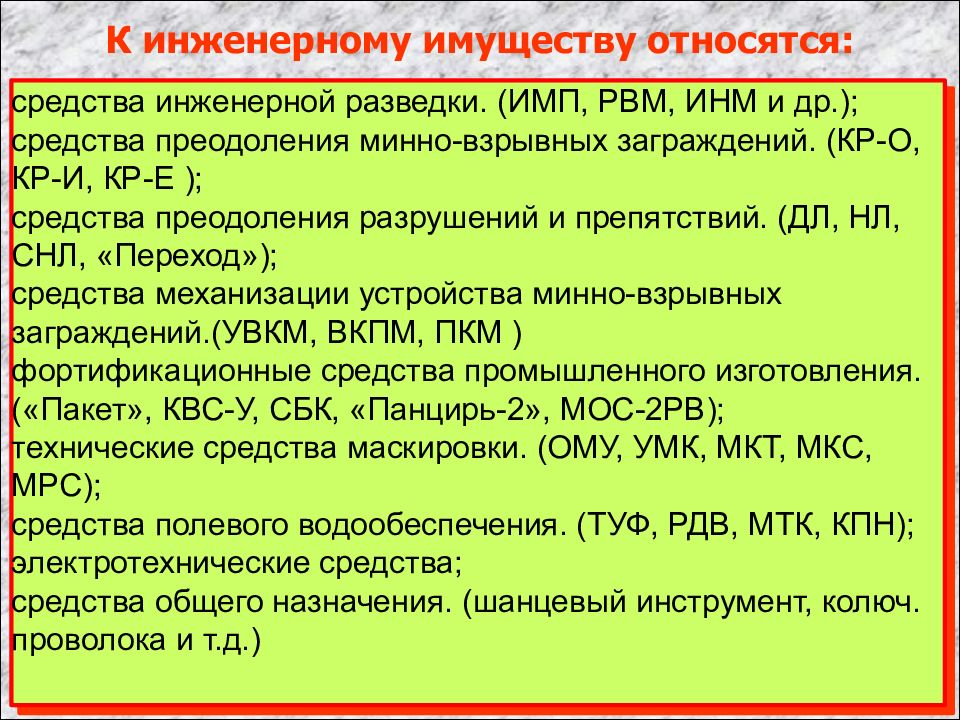

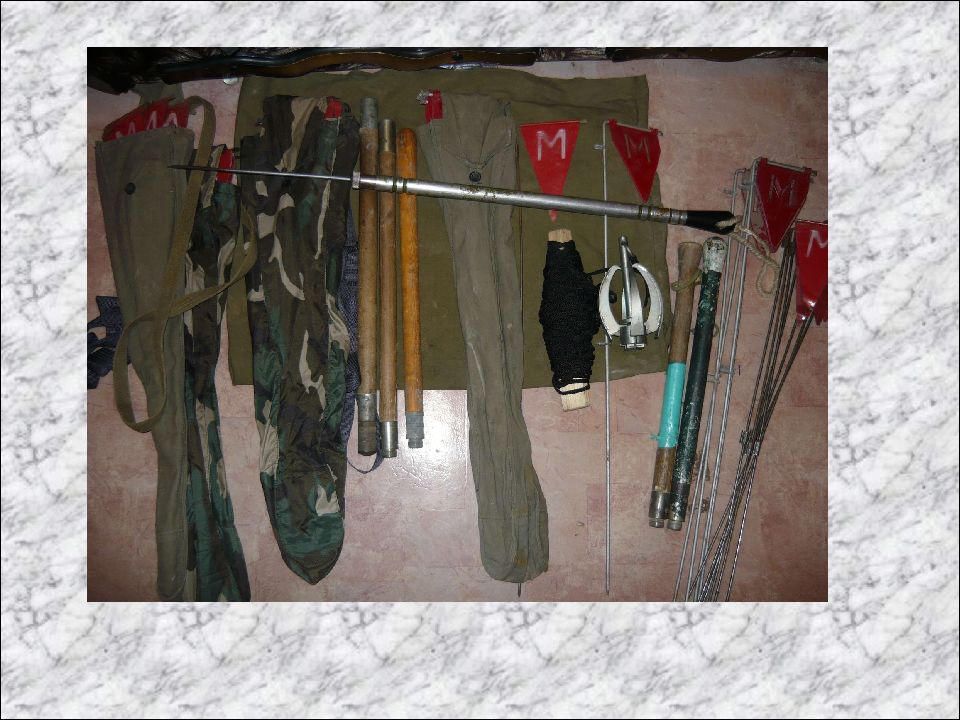

средства инженерной разведки. (ИМП, РВМ, ИНМ и др.); средства преодоления минно-взрывных заграждений. (КР-О, КР-И, КР-Е ); средства преодоления разрушений и препятствий. (ДЛ, НЛ, СНЛ, «Переход»); средства механизации устройства минно-взрывных заграждений.(УВКМ, ВКПМ, ПКМ ) фортификационные средства промышленного изготовления. («Пакет», КВС-У, СБК, «Панцирь-2», МОС-2РВ); технические средства маскировки. (ОМУ, УМК, МКТ, МКС, МРС); средства полевого водообеспечения. (ТУФ, РДВ, МТК, КПН); электротехнические средства; средства общего назначения. (шанцевый инструмент, колюч. проволока и т.д.)

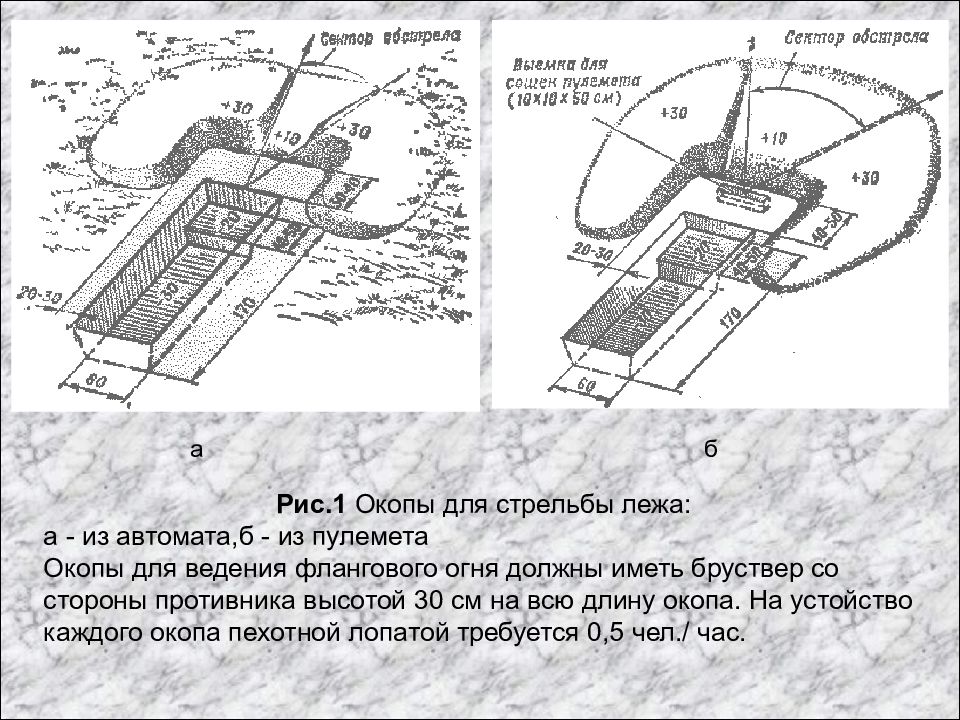

Рис.1 Окопы для стрельбы лежа: а - из автомата,б - из пулемета Окопы для ведения флангового огня должны иметь бруствер со стороны противника высотой 30 см на всю длину окопа. На устойство каждого окопа пехотной лопатой требуется 0,5 чел./ час. а б
Рис.2 Окоп для стрельбы из автомата стоя На устройство окопа пехотной лопатой требуется 2,5 чел./ час, саперной лопатой - 1,5 чел./ час. Рис. 3 Окоп для двух стрелков На устройство окопа пехотной лопатой требуется 2,5 чел./ час, саперной лопатой - 1,5 чел./ час.

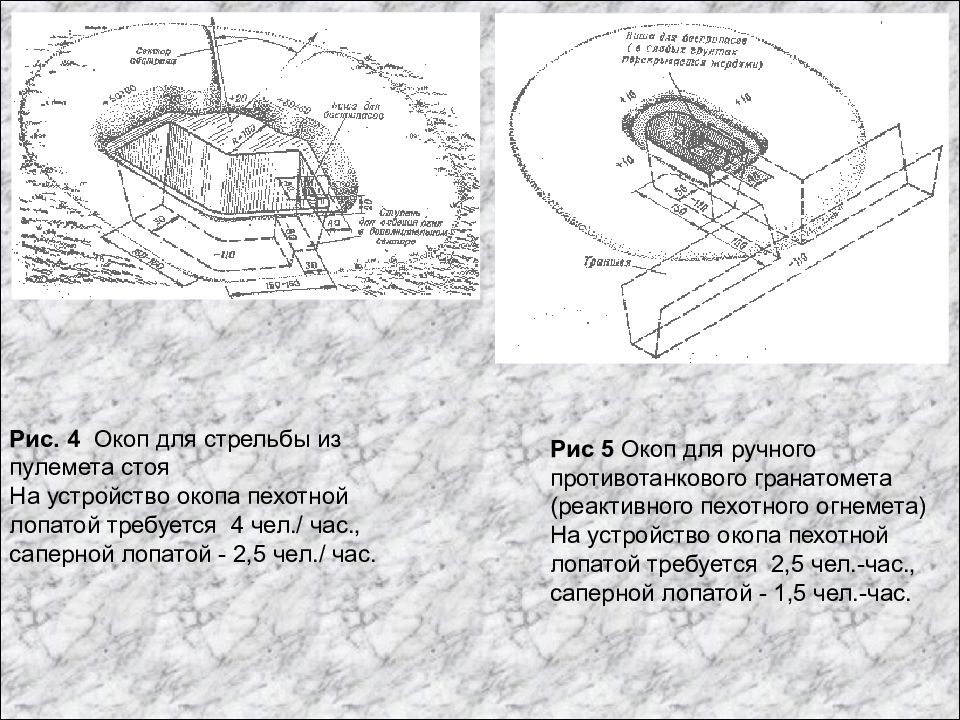

Рис. 4 Окоп для стрельбы из пулемета стоя На устройство окопа пехотной лопатой требуется 4 чел./ час., саперной лопатой - 2,5 чел./ час. Рис 5 Окоп для ручного противотанкового гранатомета (реактивного пехотного огнемета) На устройство окопа пехотной лопатой требуется 2,5 чел.-час., саперной лопатой - 1,5 чел.-час.

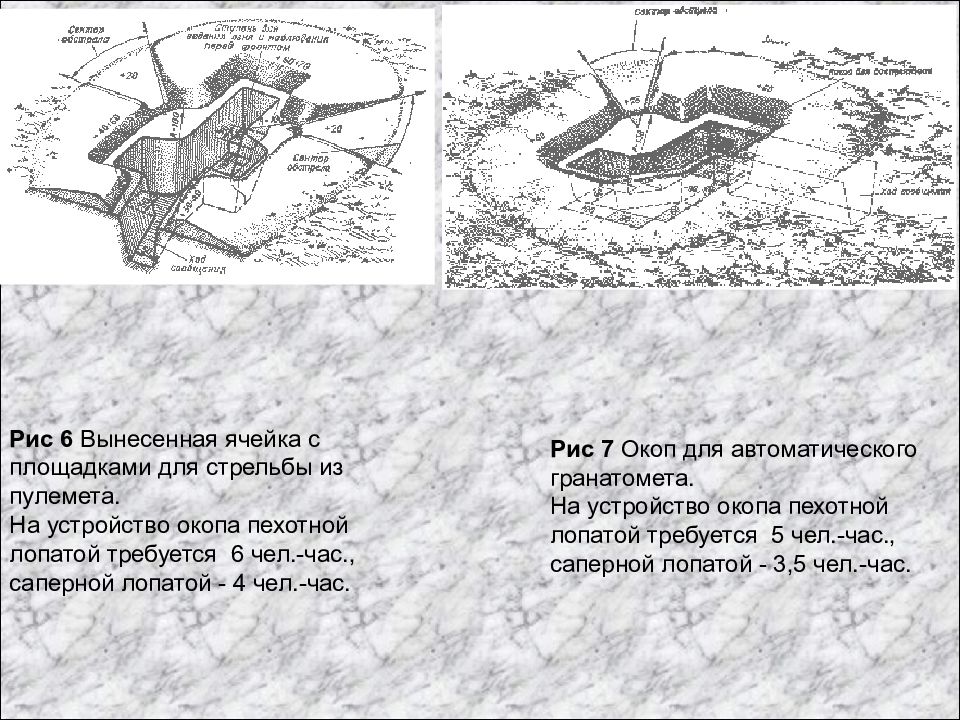

Рис 6 Вынесенная ячейка с площадками для стрельбы из пулемета. На устройство окопа пехотной лопатой требуется 6 чел.-час., саперной лопатой - 4 чел.-час. Рис 7 Окоп для автоматического гранатомета. На устройство окопа пехотной лопатой требуется 5 чел.-час., саперной лопатой - 3,5 чел.-час.

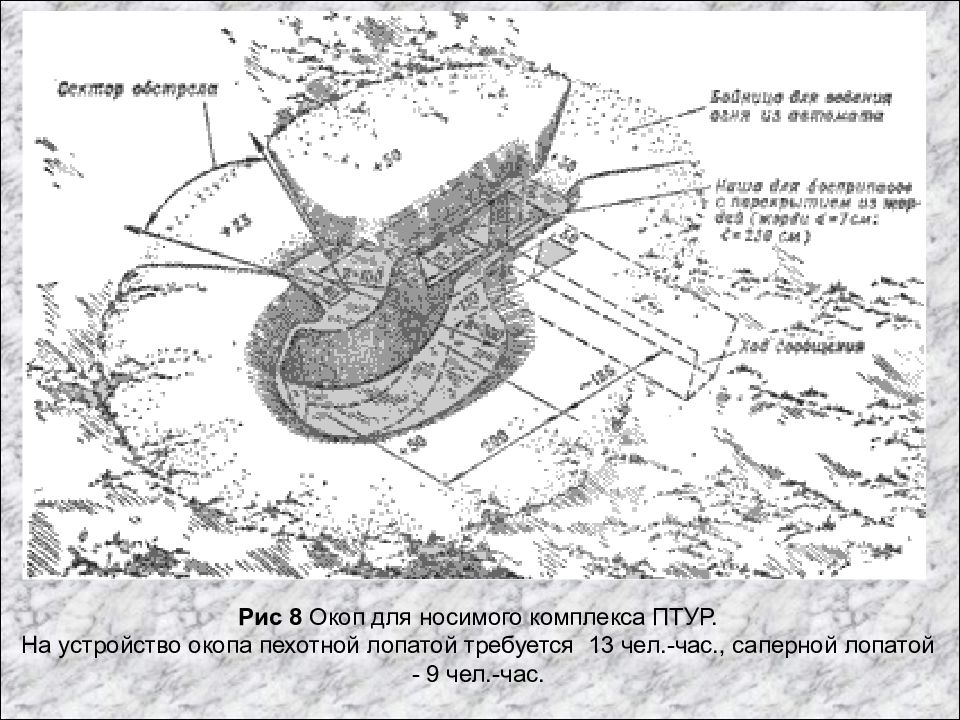

Рис 8 Окоп для носимого комплекса ПТУР. На устройство окопа пехотной лопатой требуется 13 чел.-час., саперной лопатой - 9 чел.-час.

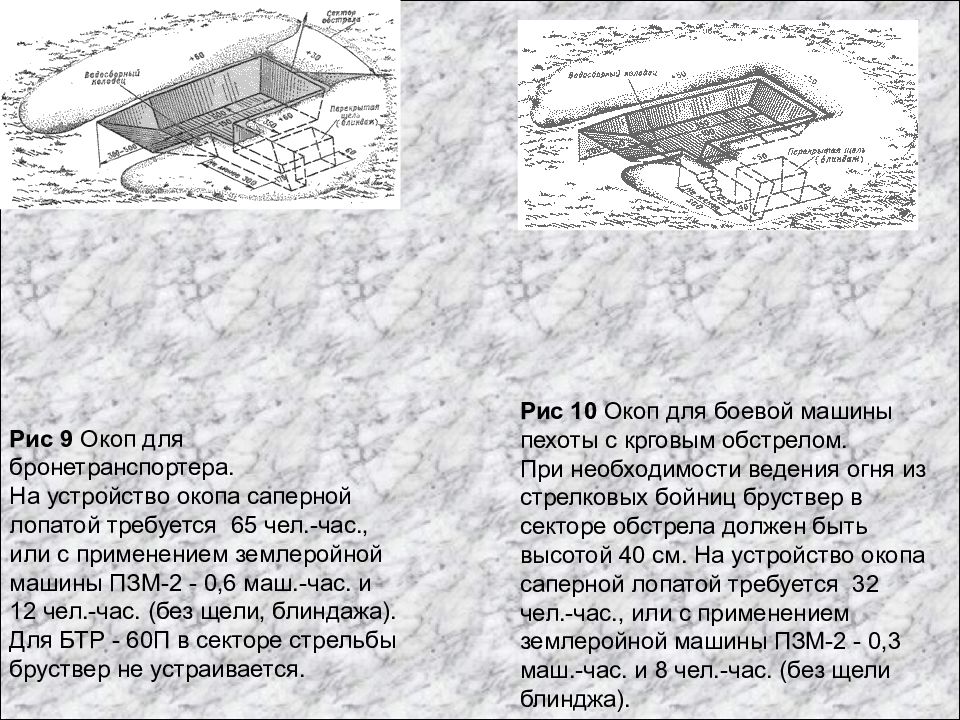

Рис 9 Окоп для бронетранспортера. На устройство окопа саперной лопатой требуется 65 чел.-час., или с применением землеройной машины ПЗМ-2 - 0,6 маш.-час. и 12 чел.-час. (без щели, блиндажа). Для БТР - 60П в секторе стрельбы бруствер не устраивается. Рис 10 Окоп для боевой машины пехоты с крговым обстрелом. При необходимости ведения огня из стрелковых бойниц бруствер в секторе обстрела должен быть высотой 40 см. На устройство окопа саперной лопатой требуется 32 чел.-час., или с применением землеройной машины ПЗМ-2 - 0,3 маш.-час. и 8 чел.-час. (без щели блинджа).

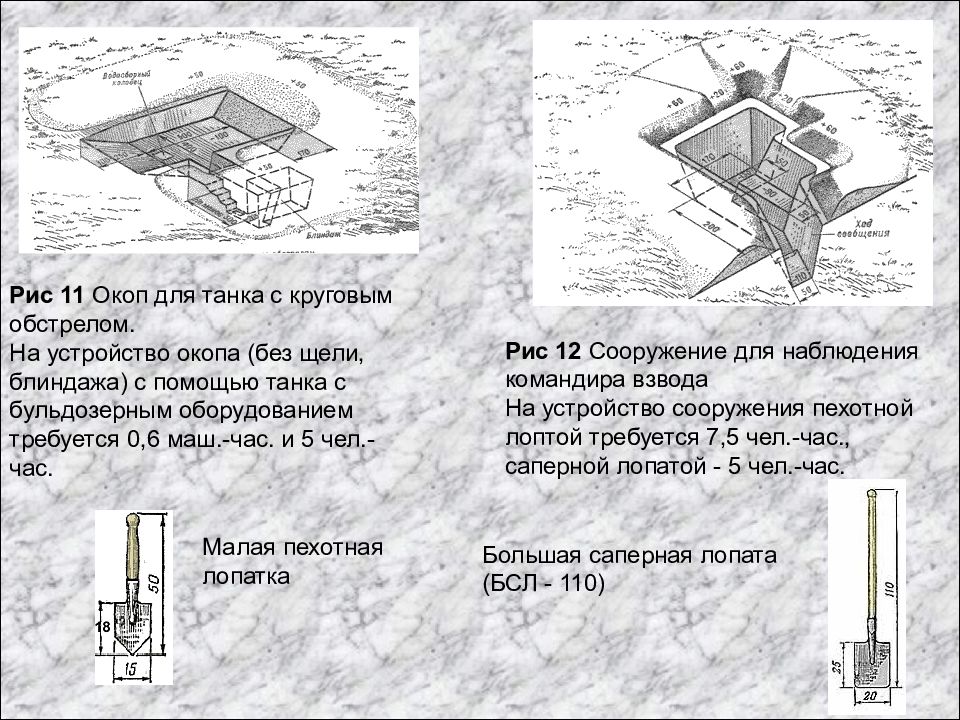

Рис 11 Окоп для танка с круговым обстрелом. На устройство окопа (без щели, блиндажа) с помощью танка с бульдозерным оборудованием требуется 0,6 маш.-час. и 5 чел.-час. Рис 12 Сооружение для наблюдения командира взвода На устройство сооружения пехотной лоптой требуется 7,5 чел.-час., саперной лопатой - 5 чел.-час. Малая пехотная лопатка Большая саперная лопата (БСЛ - 110)

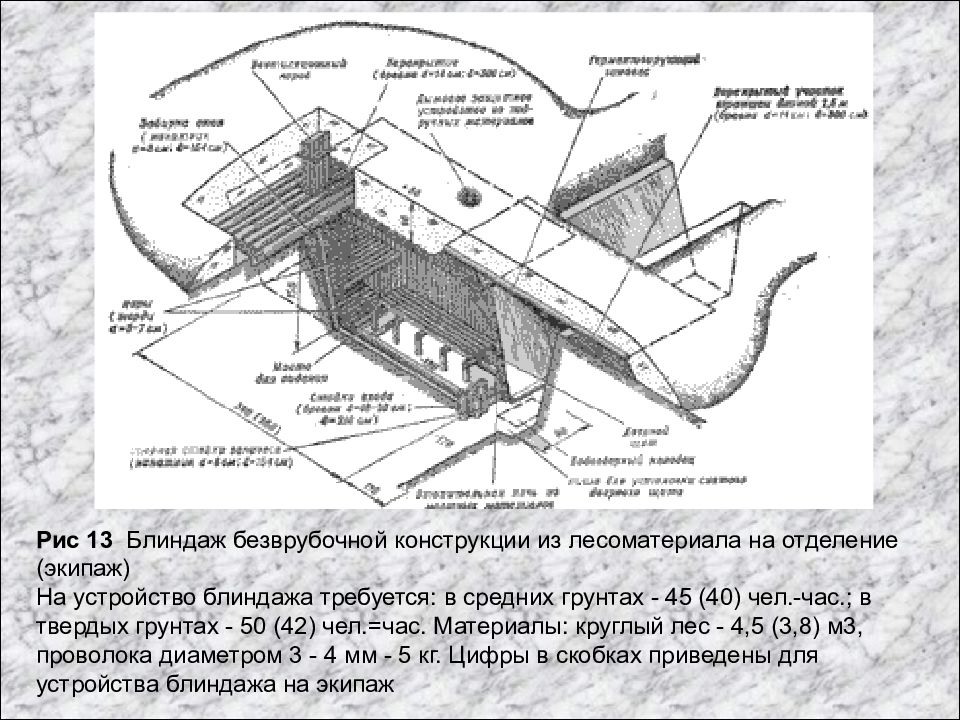

Рис 13 Блиндаж безврубочной конструкции из лесоматериала на отделение (экипаж) На устройство блиндажа требуется: в средних грунтах - 45 (40) чел.-час.; в твердых грунтах - 50 (42) чел.=час. Материалы: круглый лес - 4,5 (3,8) м3, проволока диаметром 3 - 4 мм - 5 кг. Цифры в скобках приведены для устройства блиндажа на экипаж
Рис 14 Перекрытая щель на отделение (экипаж) В слабых грунтах необходимо сделать одежду крутостей. Перекрытие может устраиваться из бревен, фашин, бумажных земленосных мешков, оболочек и других материалов. На устройство щели с перекрытием из бревен требуется: в средних грунтах при отрывке пехотной лопатой - 50 (45) чел.-час.; саперной лопатой - 24 (20) чел.-час.; в твердых грунтах при отрывке саперной лопатой с киркомотыгой и ломом - 45 (40) чел.-час. Материалы: лес круглый - 2,4 (2,3) м3, проволока диаметром 3 - 4 мм - 4 кг. Цифры в скобках приведены для устройства перекрытой щели на экипаж.

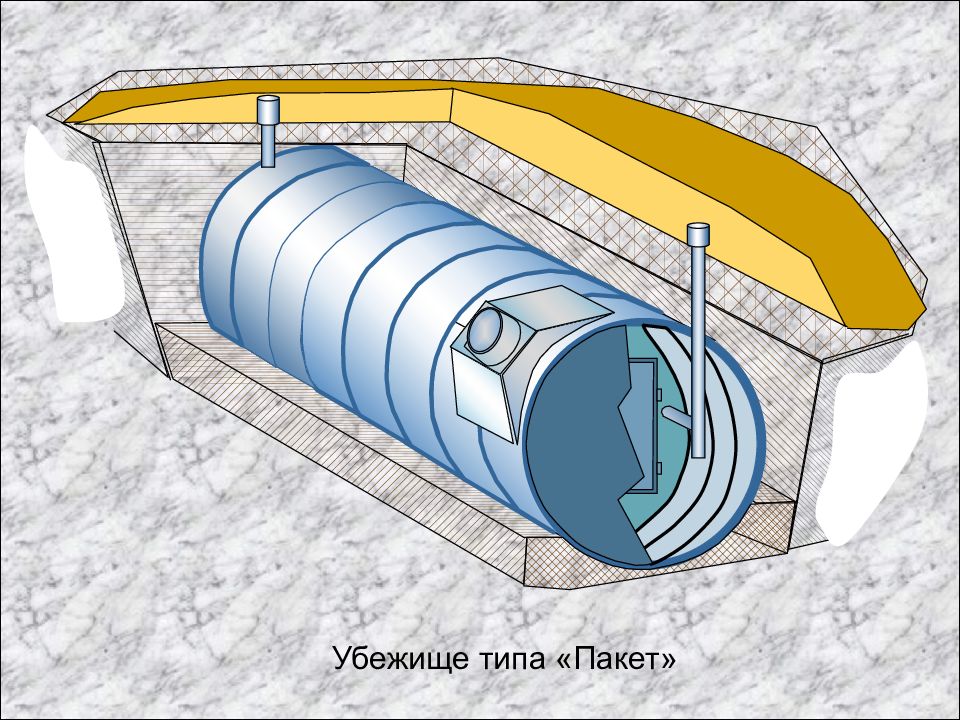

Убежище типа «Пакет»

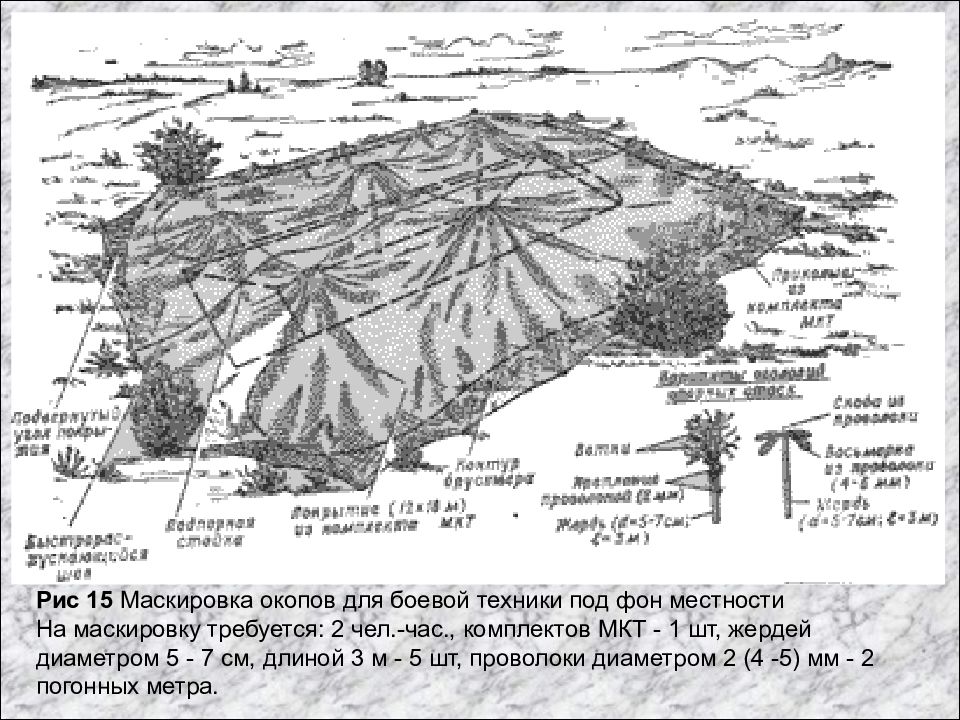

Рис 15 Маскировка окопов для боевой техники под фон местности На маскировку требуется: 2 чел.-час., комплектов МКТ - 1 шт, жердей диаметром 5 - 7 см, длиной 3 м - 5 шт, проволоки диаметром 2 (4 -5) мм - 2 погонных метра.

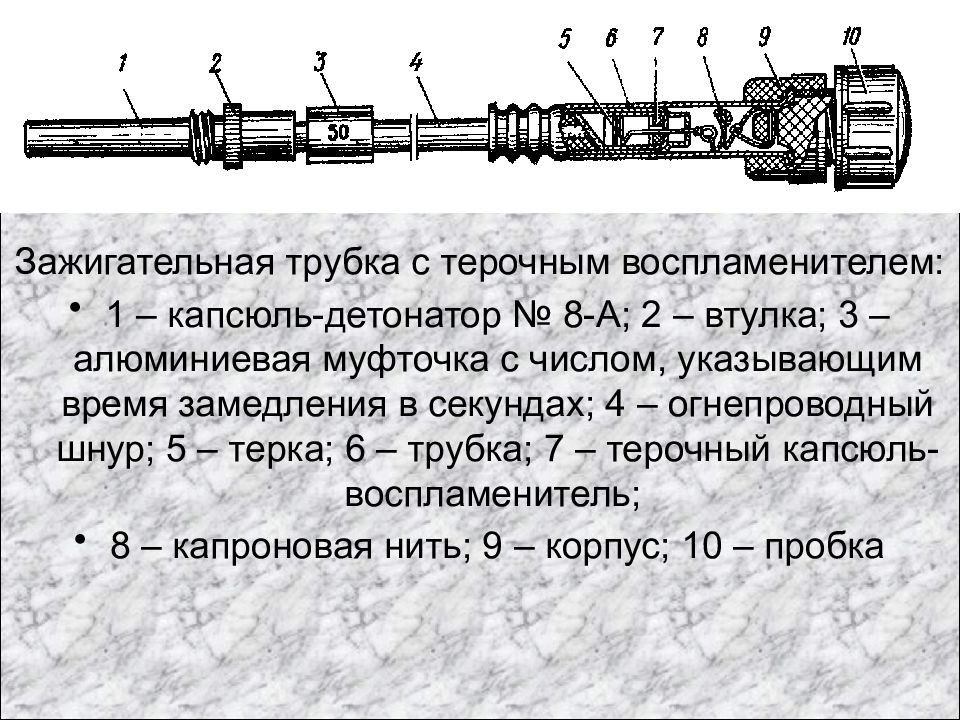

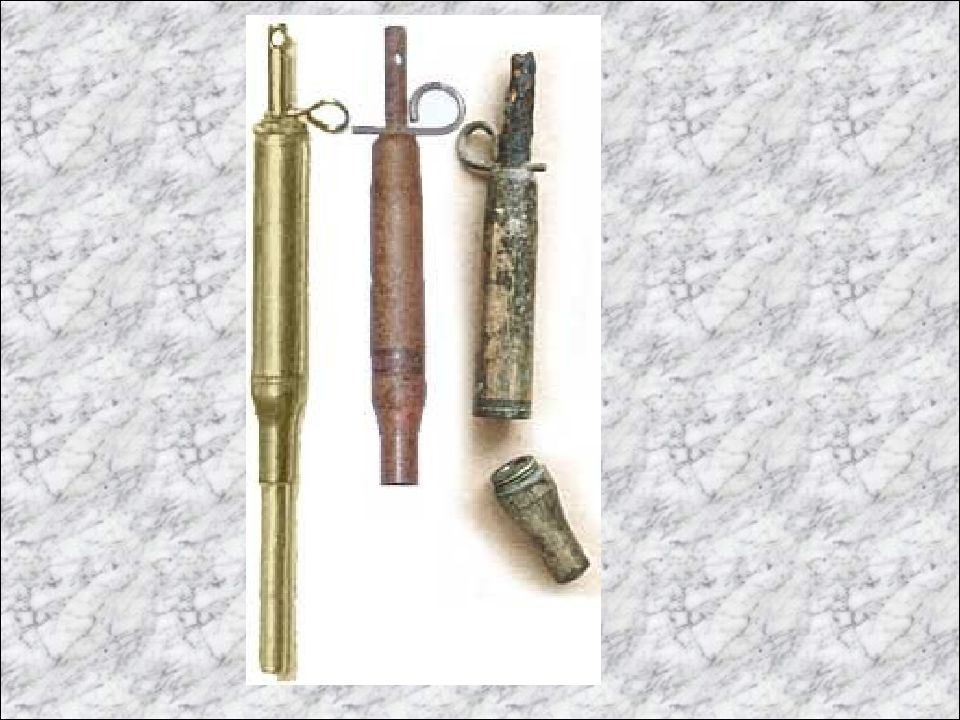

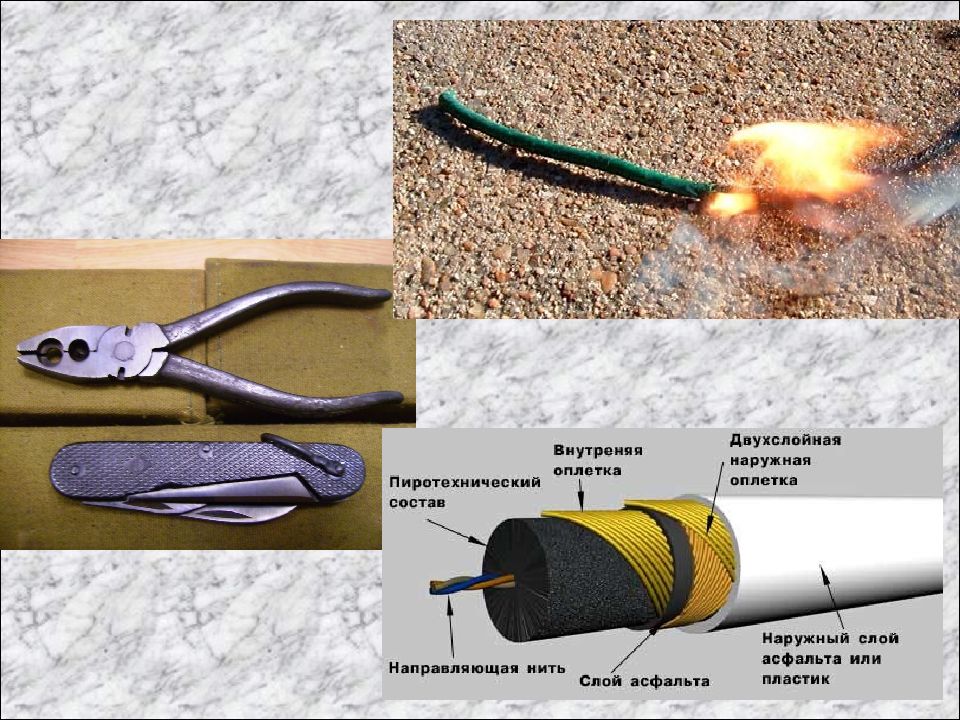

Зажигательная трубка с терочным воспламенителем: 1 – капсюль-детонатор № 8-А; 2 – втулка; 3 – алюминиевая муфточка с числом, указывающим время замедления в секундах; 4 – огнепроводный шнур; 5 – терка; 6 – трубка; 7 – терочный капсюль-воспламенитель; 8 – капроновая нить; 9 – корпус; 10 – пробка

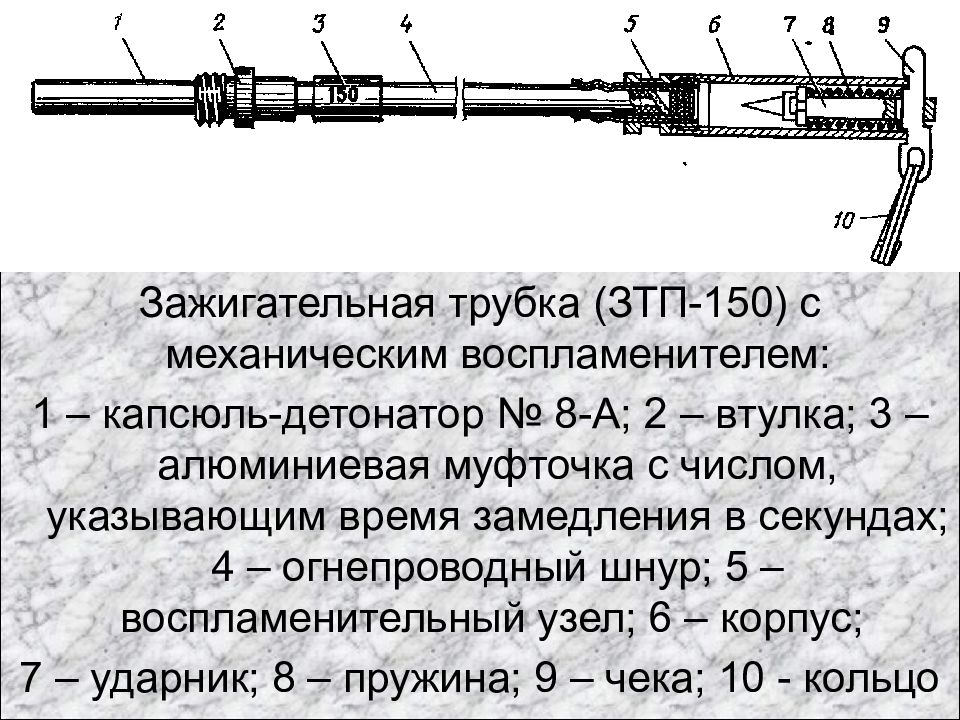

Зажигательная трубка (ЗТП -150) с механическим воспламенителем: 1 – капсюль-детонатор № 8-А; 2 – втулка; 3 – алюминиевая муфточка с числом, указывающим время замедления в секундах; 4 – огнепроводный шнур; 5 – воспламенительный узел; 6 – корпус; 7 – ударник; 8 – пружина; 9 – чека; 10 - кольцо

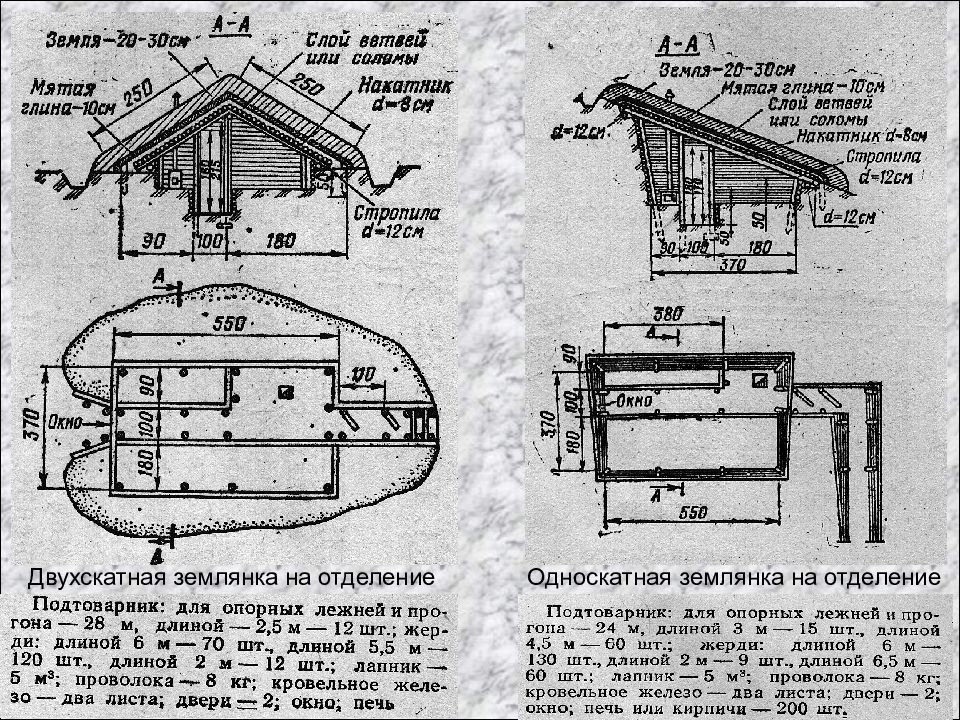

Двухскатная землянка на отделение Односкатная землянка на отделение

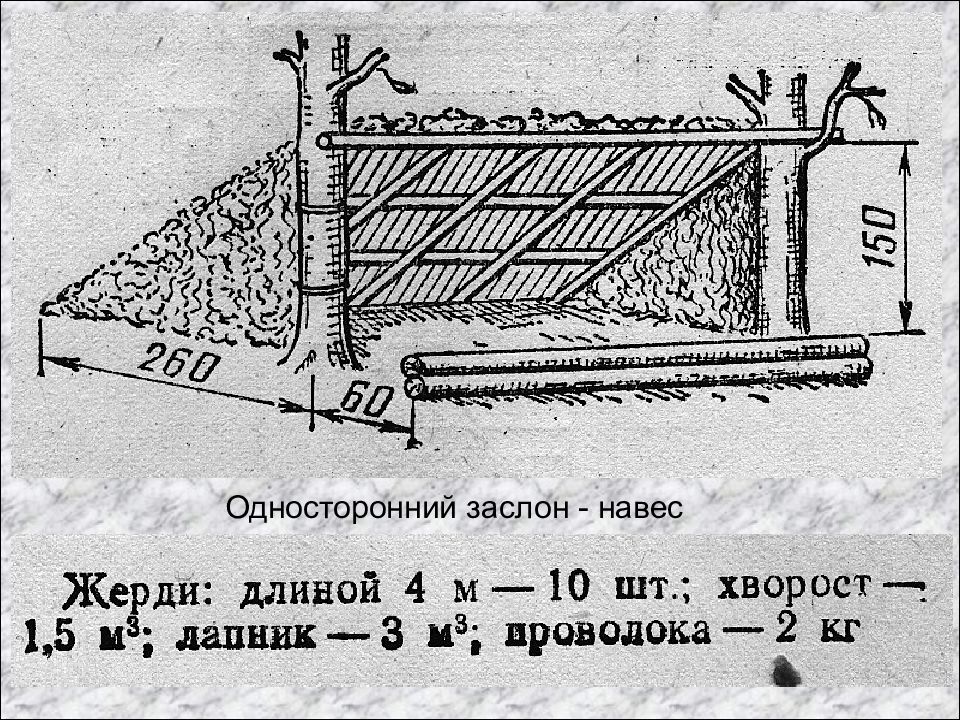

Односторонний заслон - навес

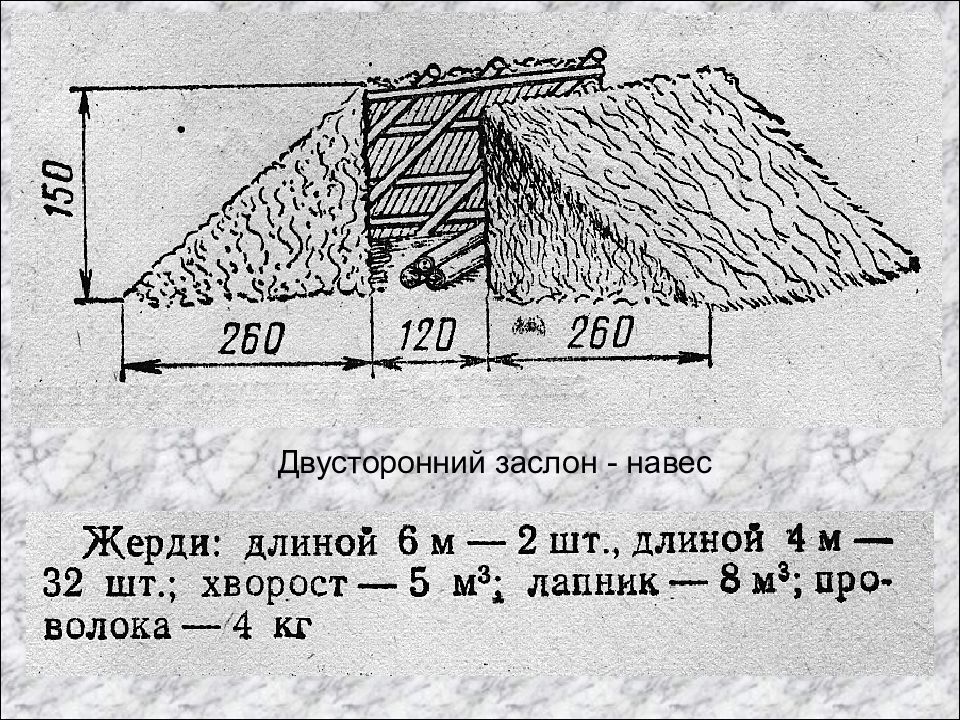

Двусторонний заслон - навес

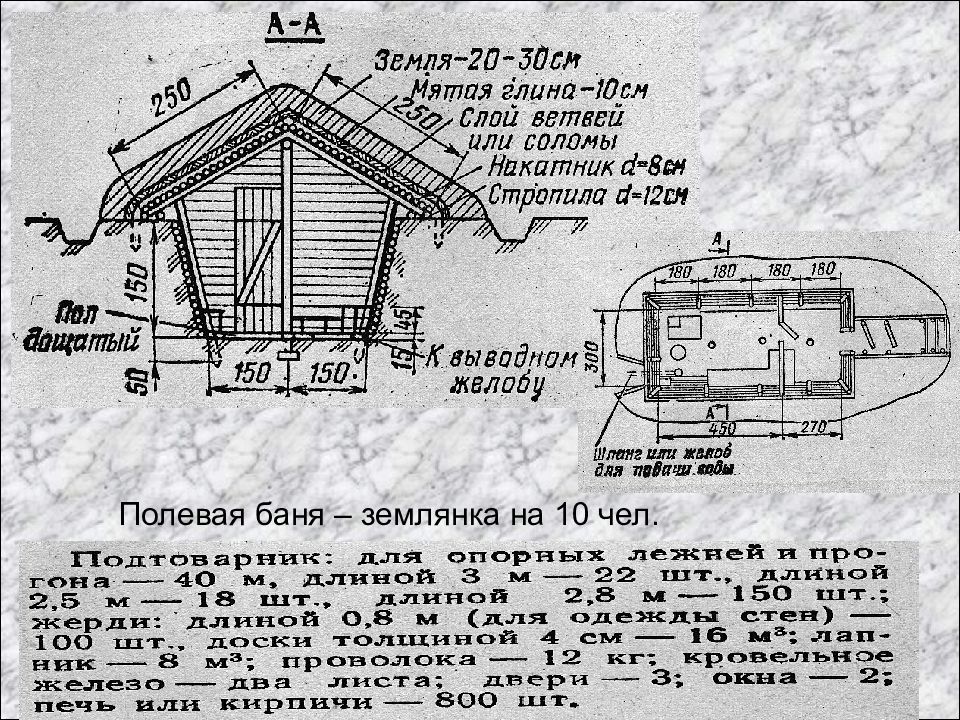

Полевая баня – землянка на 10 чел.

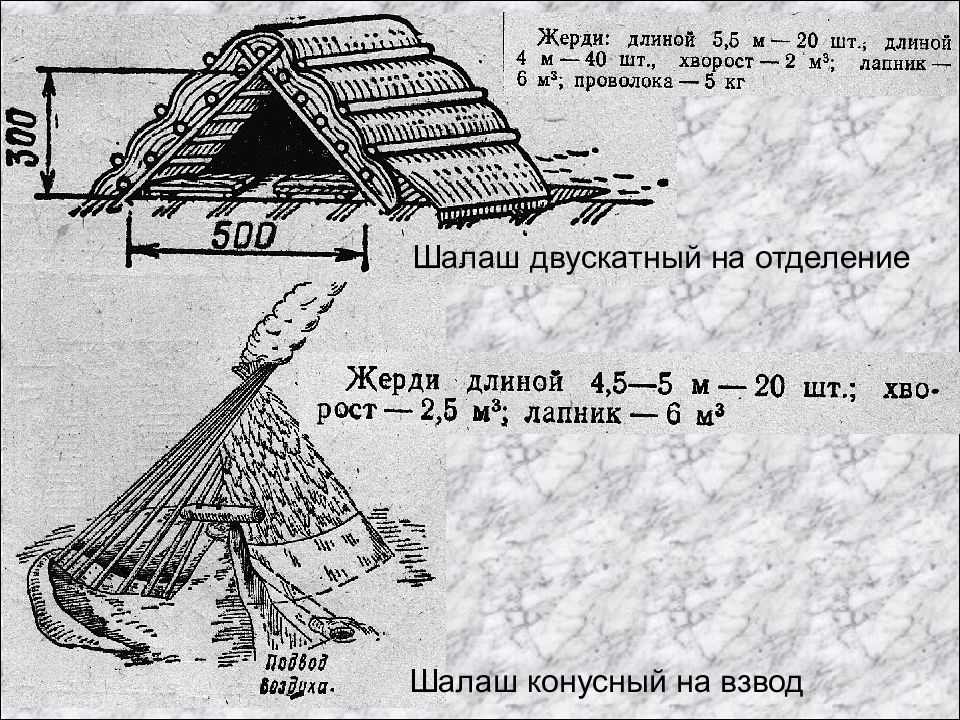

Шалаш двускатный на отделение Шалаш конусный на взвод

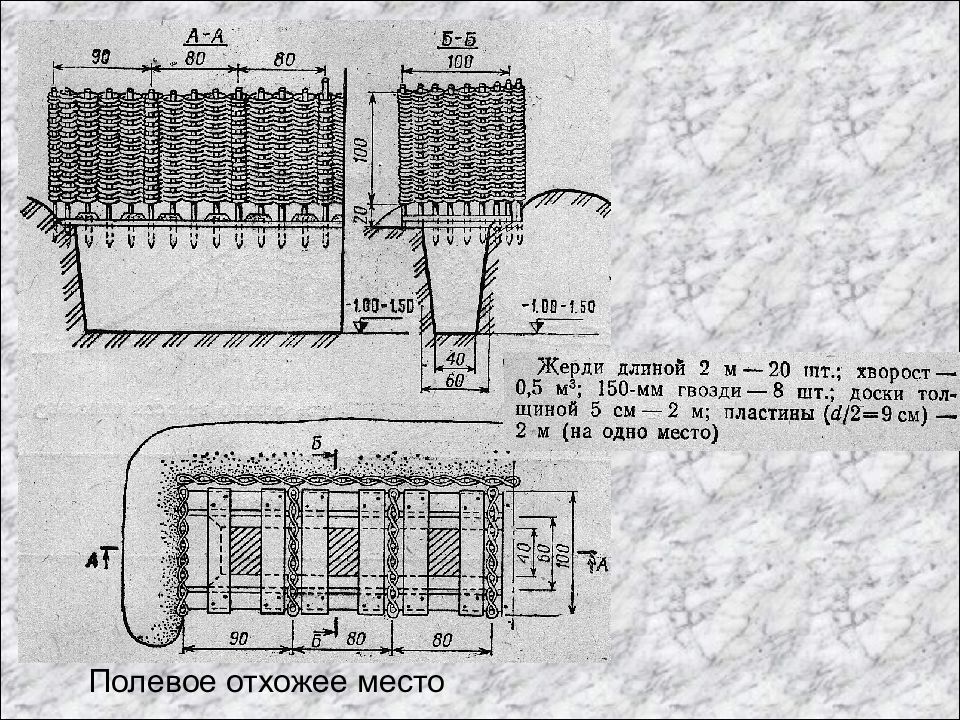

Полевое отхожее место

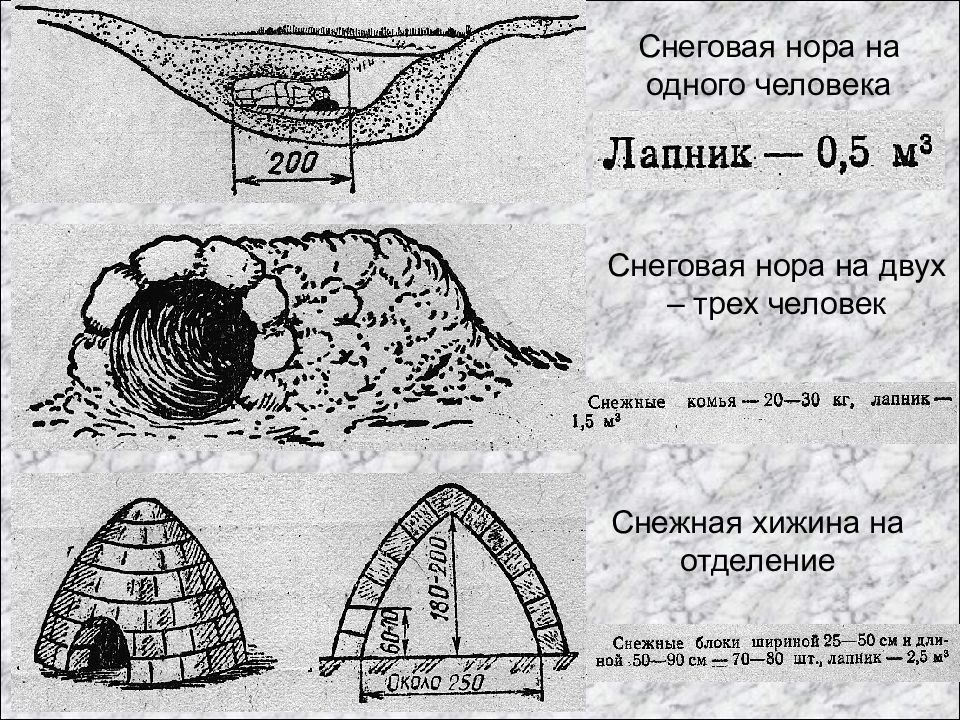

Снеговая нора на одного человека Снежная хижина на отделение Снеговая нора на двух – трех человек

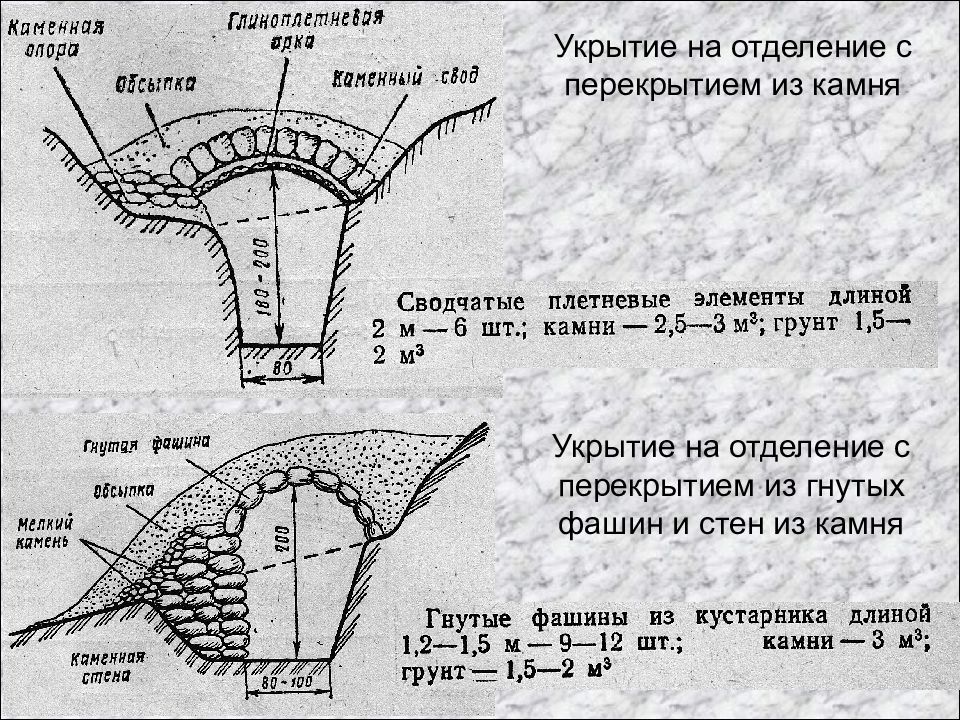

Укрытие на отделение с перекрытием из камня Укрытие на отделение с перекрытием из гнутых фашин и стен из камня
Походная палатка на шесть чел. Зимняя походная палатка на шесть чел.

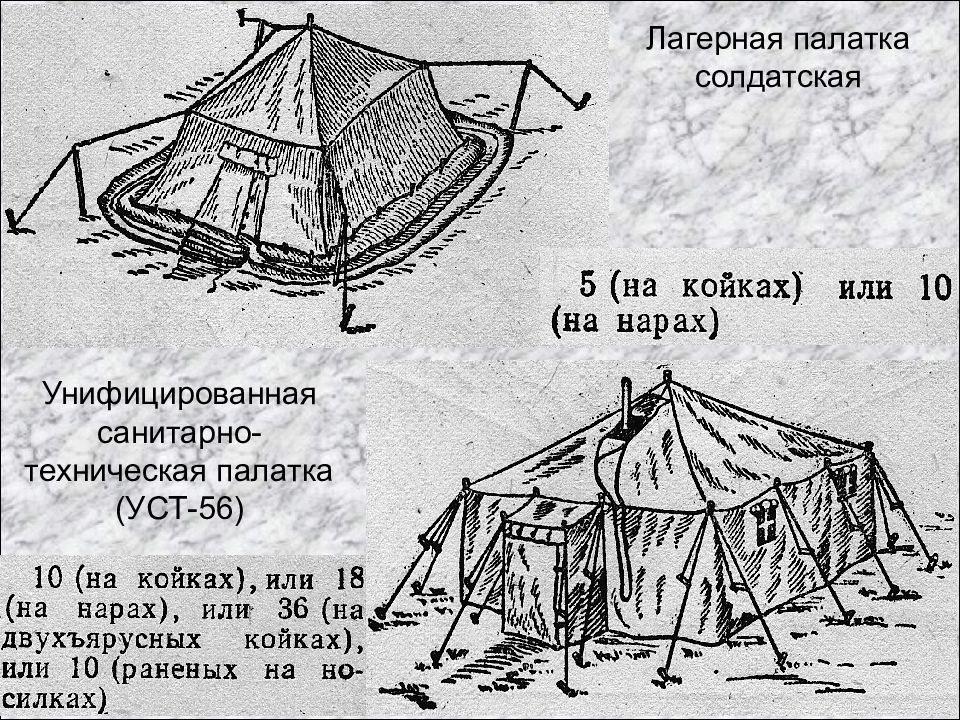

Лагерная палатка солдатская Унифицированная санитарно-техническая палатка (УСТ-56)

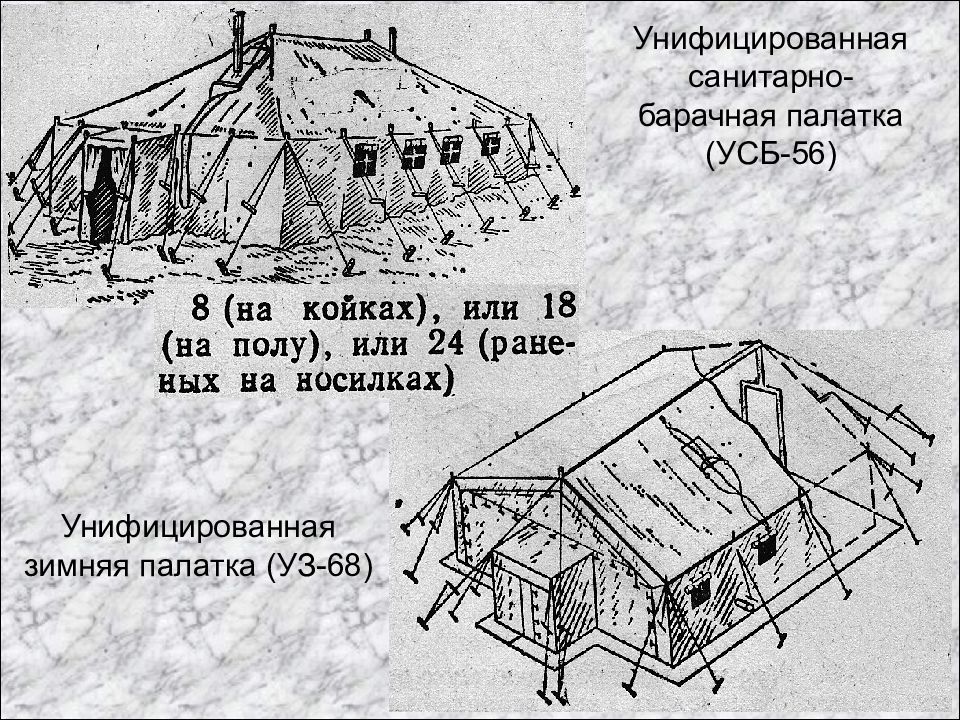

Унифицированная санитарно-барачная палатка (УСБ-56) Унифицированная зимняя палатка (УЗ-68)

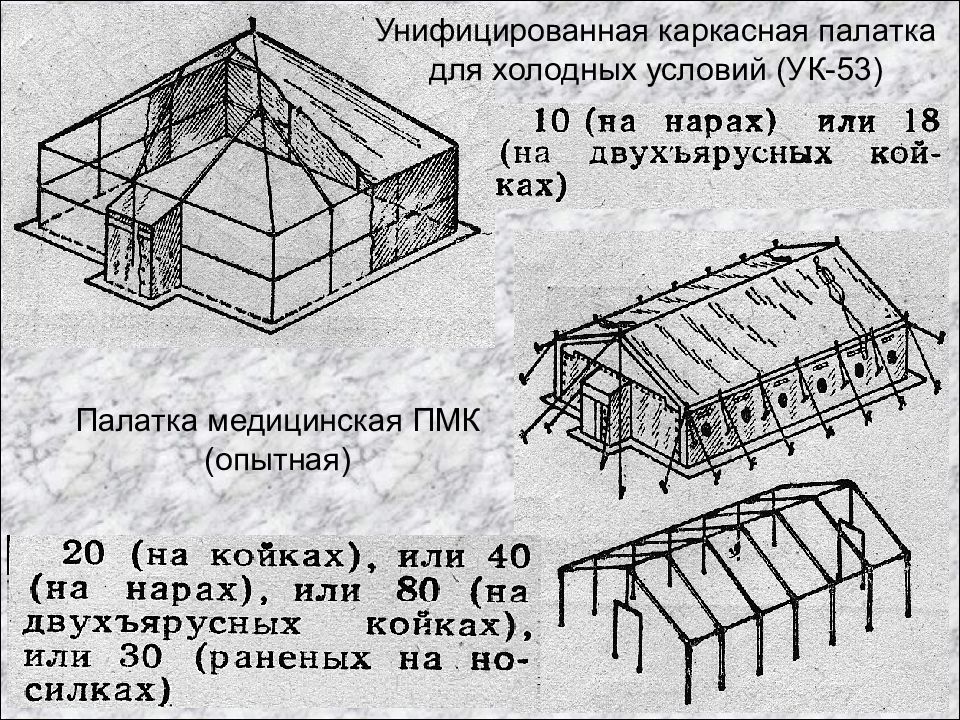

Унифицированная каркасная палатка для холодных условий (УК-53) Палатка медицинская ПМК (опытная)

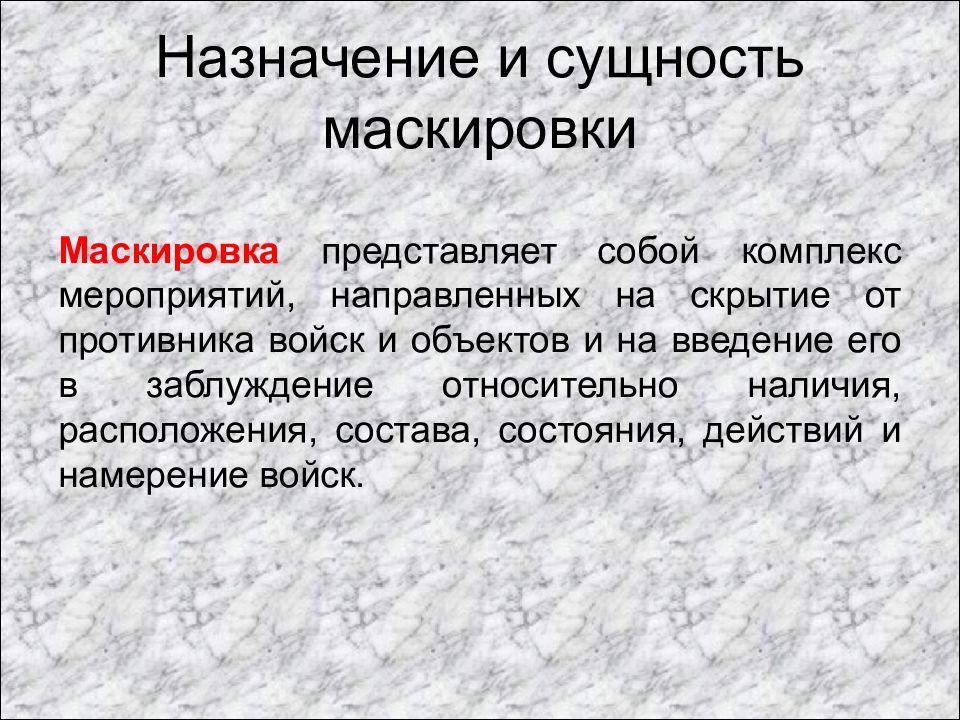

Маскировка представляет собой комплекс мероприятий, направленных на скрытие от противника войск и объектов и на введение его в заблуждение относительно наличия, расположения, состава, состояния, действий и намерение войск.

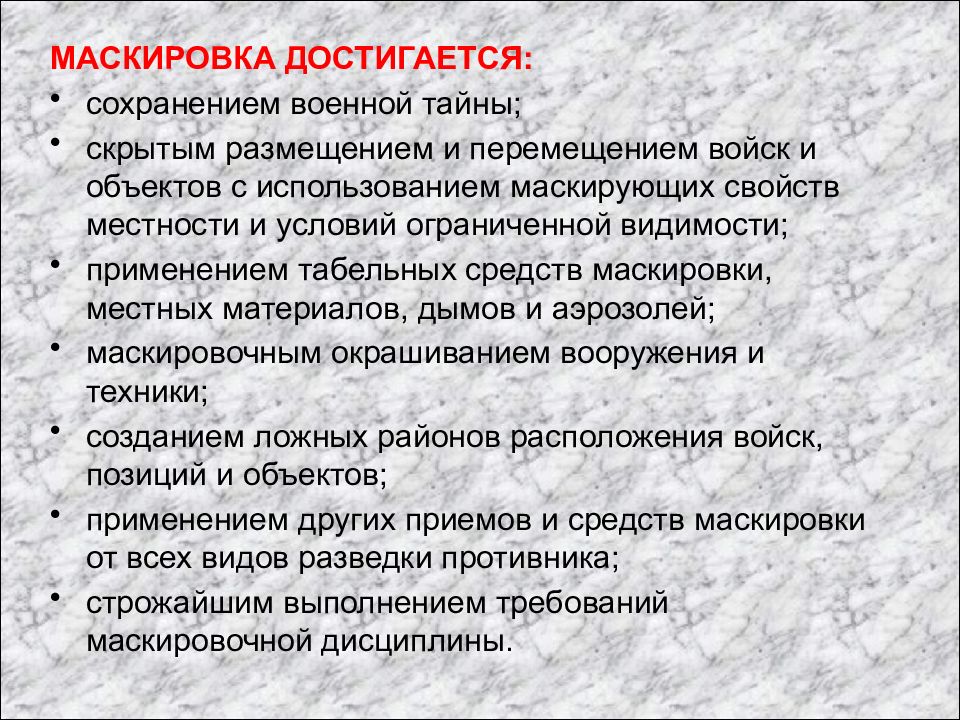

Маскировка достигается: сохранением военной тайны; скрытым размещением и перемещением войск и объектов с использованием маскирующих свойств местности и условий ограниченной видимости; применением табельных средств маскировки, местных материалов, дымов и аэрозолей; маскировочным окрашиванием вооружения и техники; созданием ложных районов расположения войск, позиций и объектов; применением других приемов и средств маскировки от всех видов разведки противника; строжайшим выполнением требований маскировочной дисциплины.

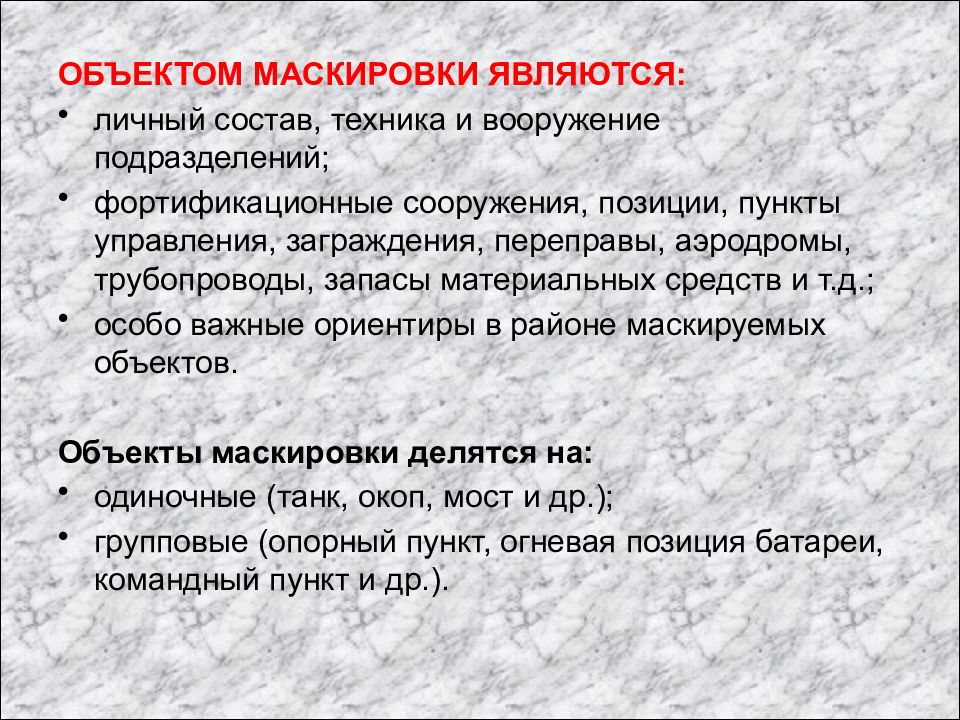

Объектом маскировки являются: личный состав, техника и вооружение подразделений; фортификационные сооружения, позиции, пункты управления, заграждения, переправы, аэродромы, трубопроводы, запасы материальных средств и т.д.; особо важные ориентиры в районе маскируемых объектов. Объекты маскировки делятся на: одиночные (танк, окоп, мост и др.); групповые (опорный пункт, огневая позиция батареи, командный пункт и др.).

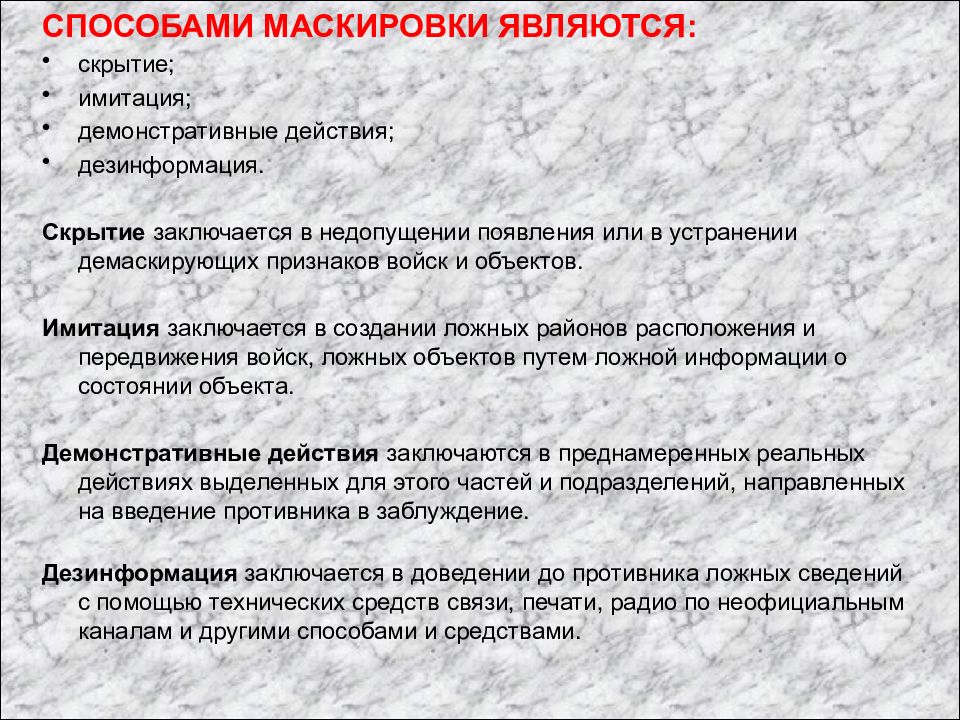

Способами маскировки являются: скрытие; имитация; демонстративные действия; дезинформация. Скрытие заключается в недопущении появления или в устранении демаскирующих признаков войск и объектов. Имитация заключается в создании ложных районов расположения и передвижения войск, ложных объектов путем ложной информации о состоянии объекта. Демонстративные действия заключаются в преднамеренных реальных действиях выделенных для этого частей и подразделений, направленных на введение противника в заблуждение. Дезинформация заключается в доведении до противника ложных сведений с помощью технических средств связи, печати, радио по неофициальным каналам и другими способами и средствами.

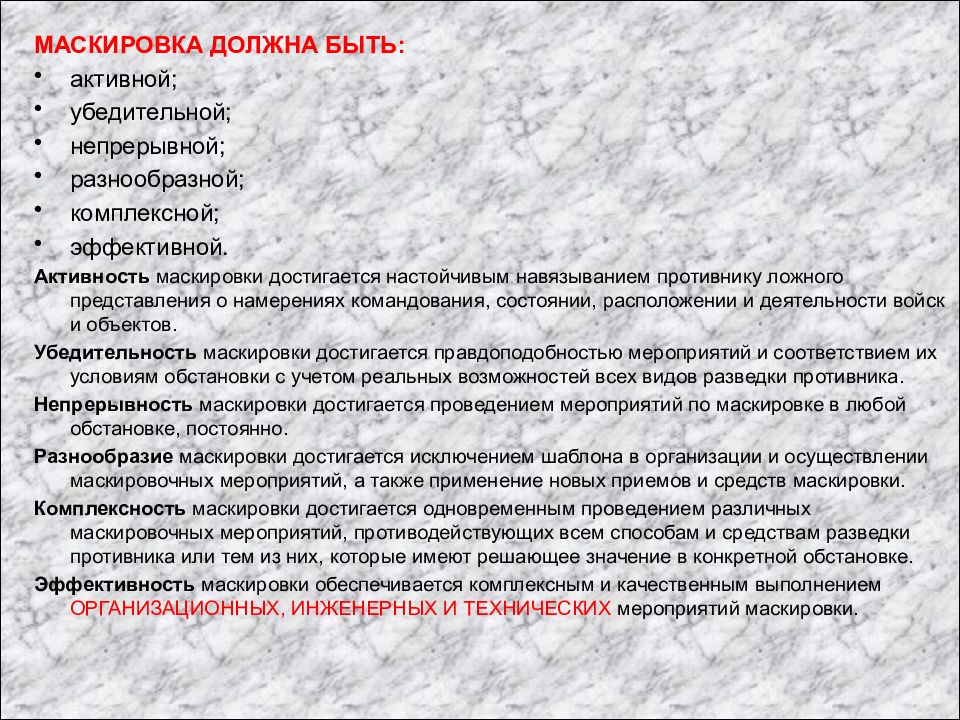

Маскировка должна быть: активной; убедительной; непрерывной; разнообразной; комплексной; эффективной. Активность маскировки достигается настойчивым навязыванием противнику ложного представления о намерениях командования, состоянии, расположении и деятельности войск и объектов. Убедительность маскировки достигается правдоподобностью мероприятий и соответствием их условиям обстановки с учетом реальных возможностей всех видов разведки противника. Непрерывность маскировки достигается проведением мероприятий по маскировке в любой обстановке, постоянно. Разнообразие маскировки достигается исключением шаблона в организации и осуществлении маскировочных мероприятий, а также применение новых приемов и средств маскировки. Комплексность маскировки достигается одновременным проведением различных маскировочных мероприятий, противодействующих всем способам и средствам разведки противника или тем из них, которые имеют решающее значение в конкретной обстановке. Эффективность маскировки обеспечивается комплексным и качественным выполнением организационных, инженерных и технических мероприятий маскировки.

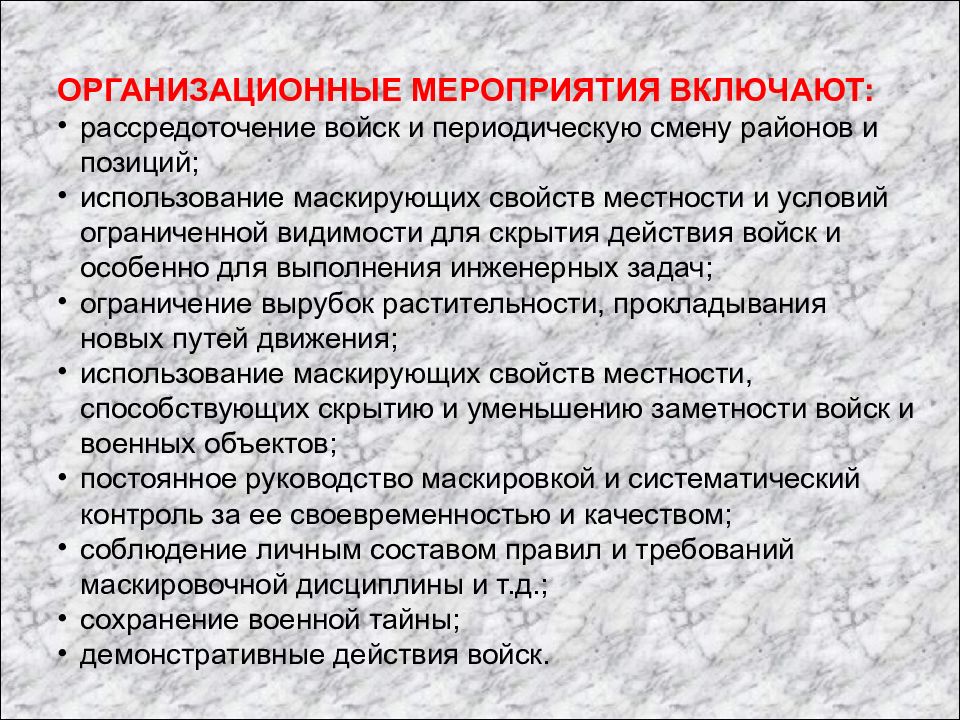

Организационные мероприятия включают: рассредоточение войск и периодическую смену районов и позиций; использование маскирующих свойств местности и условий ограниченной видимости для скрытия действия войск и особенно для выполнения инженерных задач; ограничение вырубок растительности, прокладывания новых путей движения; использование маскирующих свойств местности, способствующих скрытию и уменьшению заметности войск и военных объектов; постоянное руководство маскировкой и систематический контроль за ее своевременностью и качеством; соблюдение личным составом правил и требований маскировочной дисциплины и т.д.; сохранение военной тайны; демонстративные действия войск.

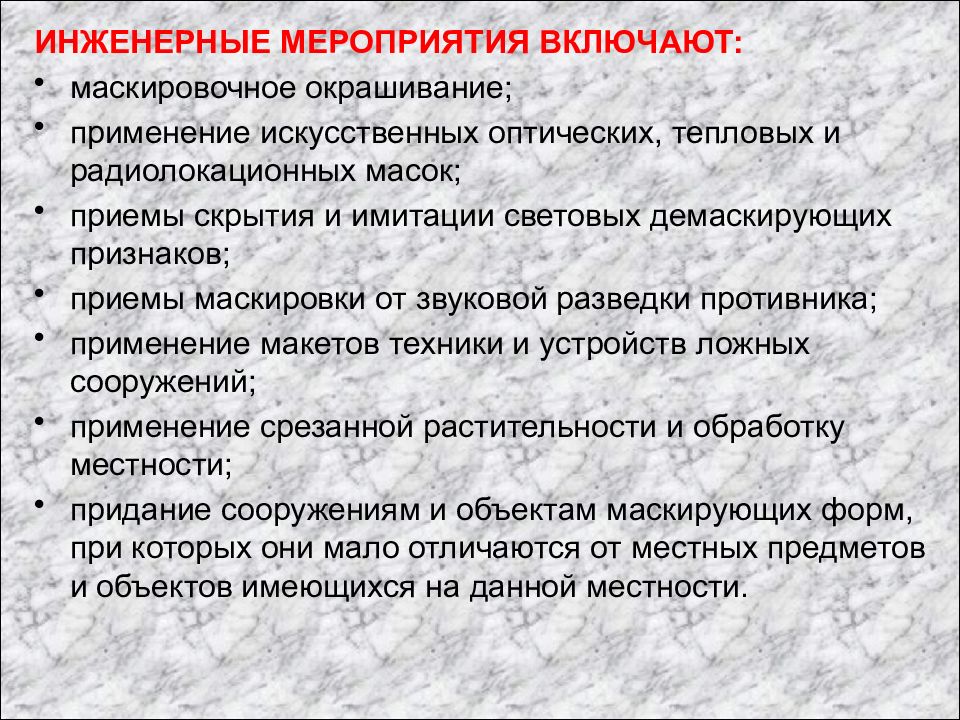

Инженерные мероприятия включают: маскировочное окрашивание; применение искусственных оптических, тепловых и радиолокационных масок; приемы скрытия и имитации световых демаскирующих признаков; приемы маскировки от звуковой разведки противника; применение макетов техники и устройств ложных сооружений; применение срезанной растительности и обработку местности; придание сооружениям и объектам маскирующих форм, при которых они мало отличаются от местных предметов и объектов имеющихся на данной местности.

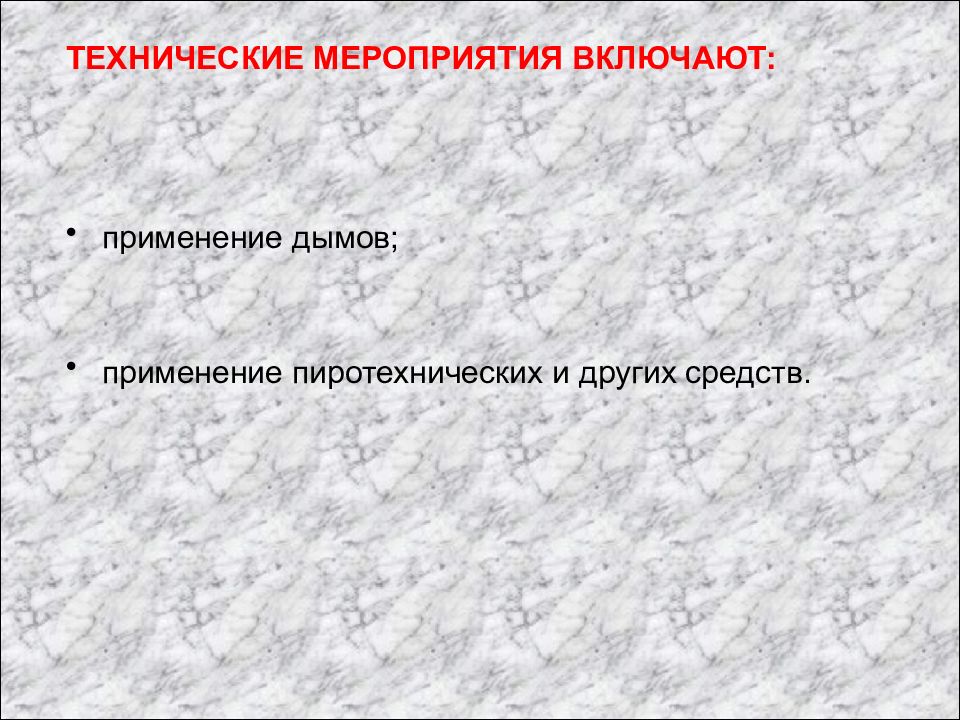

Технические мероприятия включают: применение дымов; применение пиротехнических и других средств.

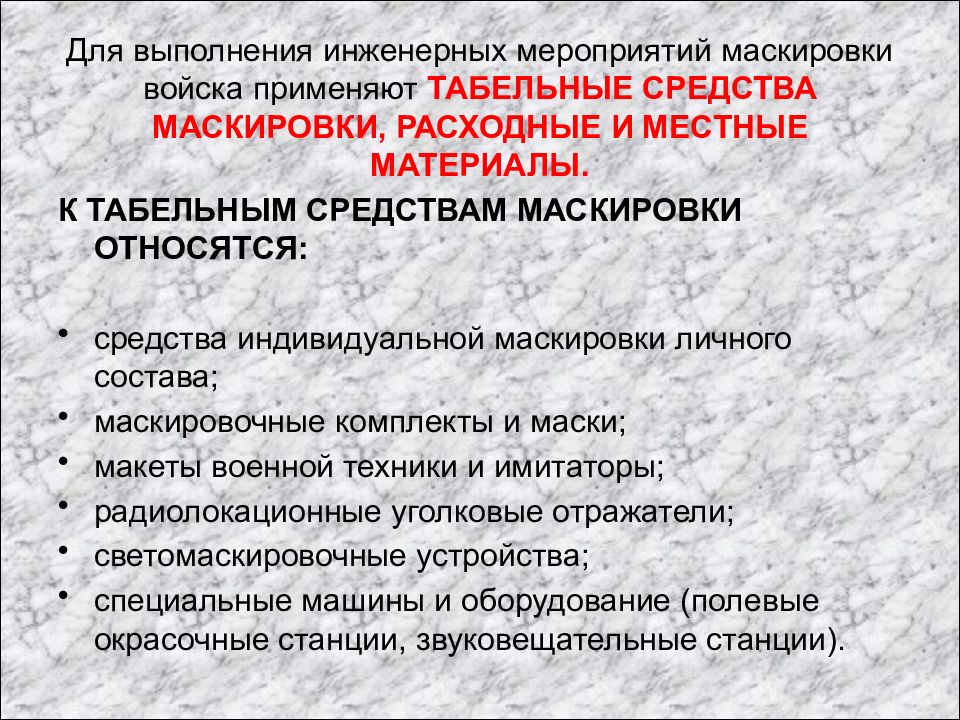

Для выполнения инженерных мероприятий маскировки войска применяют табельные средства маскировки, расходные и местные материалы. К табельным средствам маскировки относятся: средства индивидуальной маскировки личного состава; маскировочные комплекты и маски; макеты военной техники и имитаторы; радиолокационные уголковые отражатели; светомаскировочные устройства; специальные машины и оборудование (полевые окрасочные станции, звуковещательные станции).

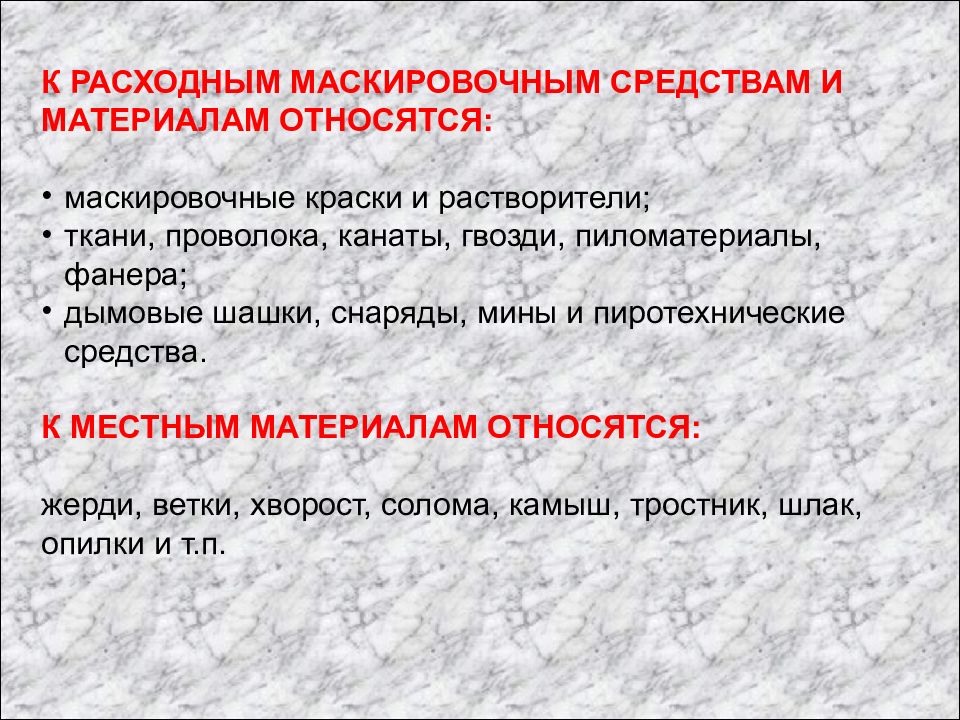

К расходным маскировочным средствам и материалам относятся: маскировочные краски и растворители; ткани, проволока, канаты, гвозди, пиломатериалы, фанера; дымовые шашки, снаряды, мины и пиротехнические средства. К местным материалам относятся: жерди, ветки, хворост, солома, камыш, тростник, шлак, опилки и т.п.
Приемы маскировки объектов и техники: маскировочное окрашивание; применение искусственных масок; приемы скрытия и имитации световых демаскирующих признаков; применение макетов техники и устройств ложных сооружений; применение срезанной растительности и обработка местности; придание сооружениям и объектам маскирующих форм; постановка дымовых завес.

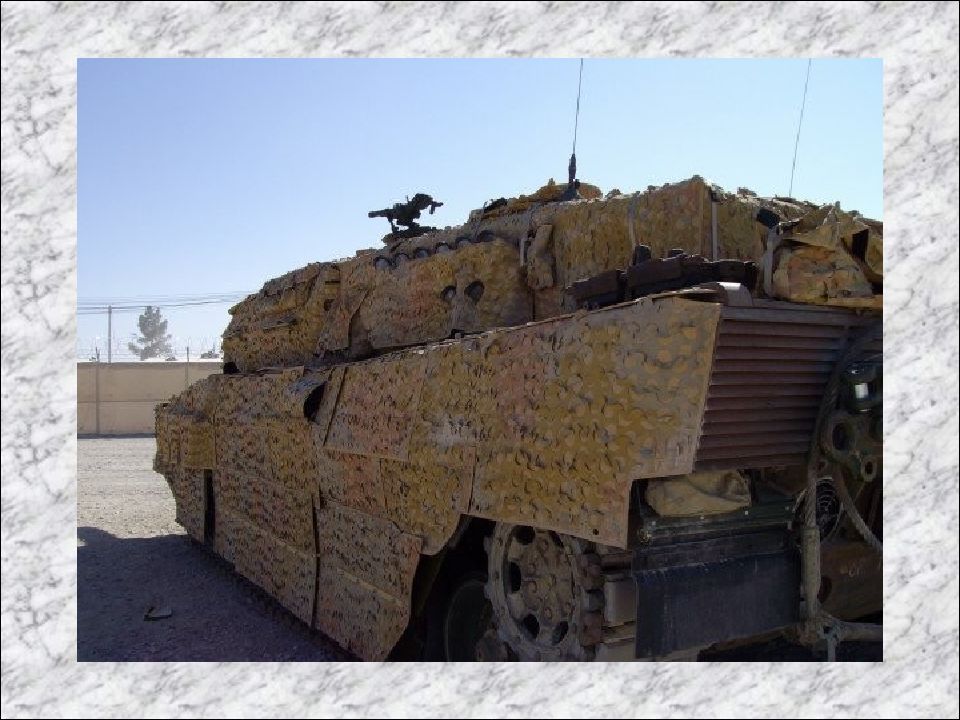

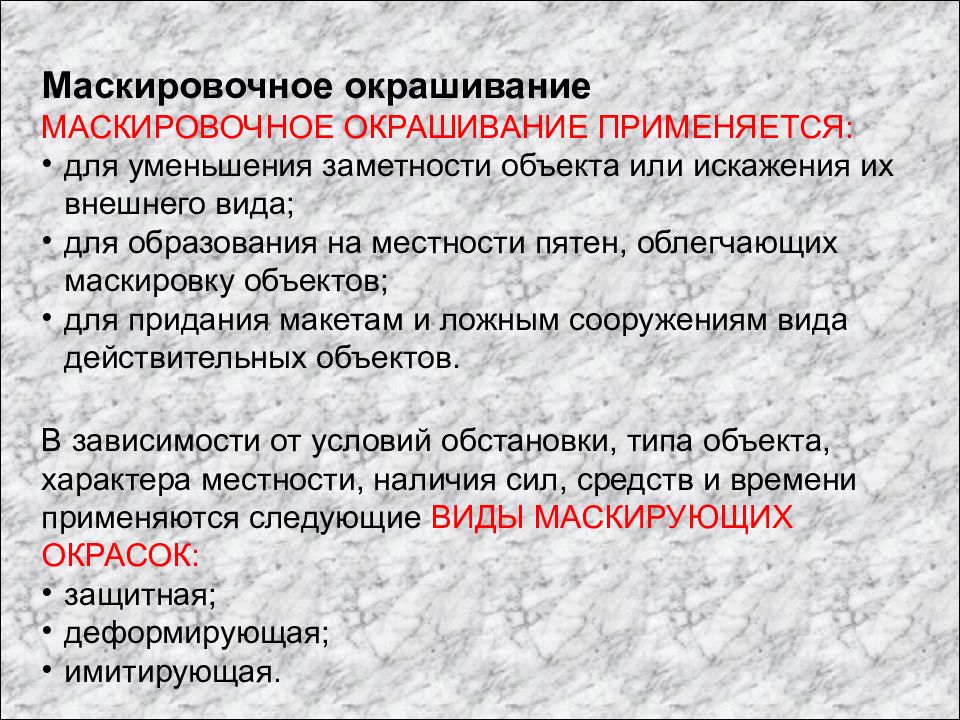

Маскировочное окрашивание Маскировочное окрашивание применяется: для уменьшения заметности объекта или искажения их внешнего вида; для образования на местности пятен, облегчающих маскировку объектов; для придания макетам и ложным сооружениям вида действительных объектов. В зависимости от условий обстановки, типа объекта, характера местности, наличия сил, средств и времени применяются следующие виды маскирующих окрасок: защитная; деформирующая; имитирующая.
Деформирующая окраска Имитирующая окраска бокса для техники под жилое здание (имитация окраской окон, дверей, цоколя, слуховых окон): 1, 2, 3, - имитация травяного покрова маскировочными покрытиями, по фактурному слою; 4- макет крыльца.

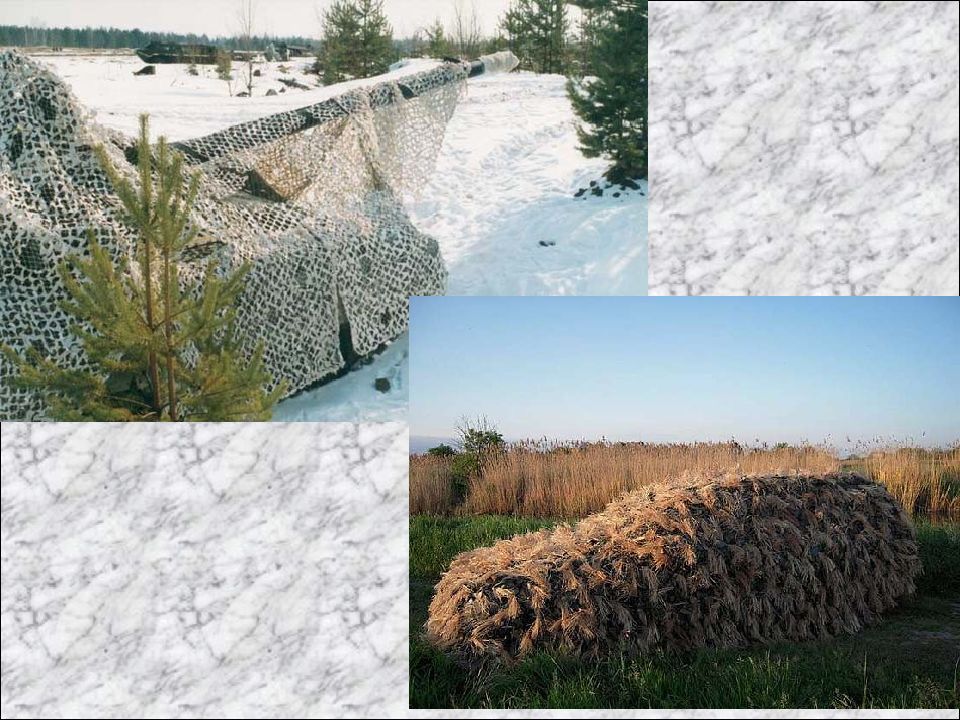

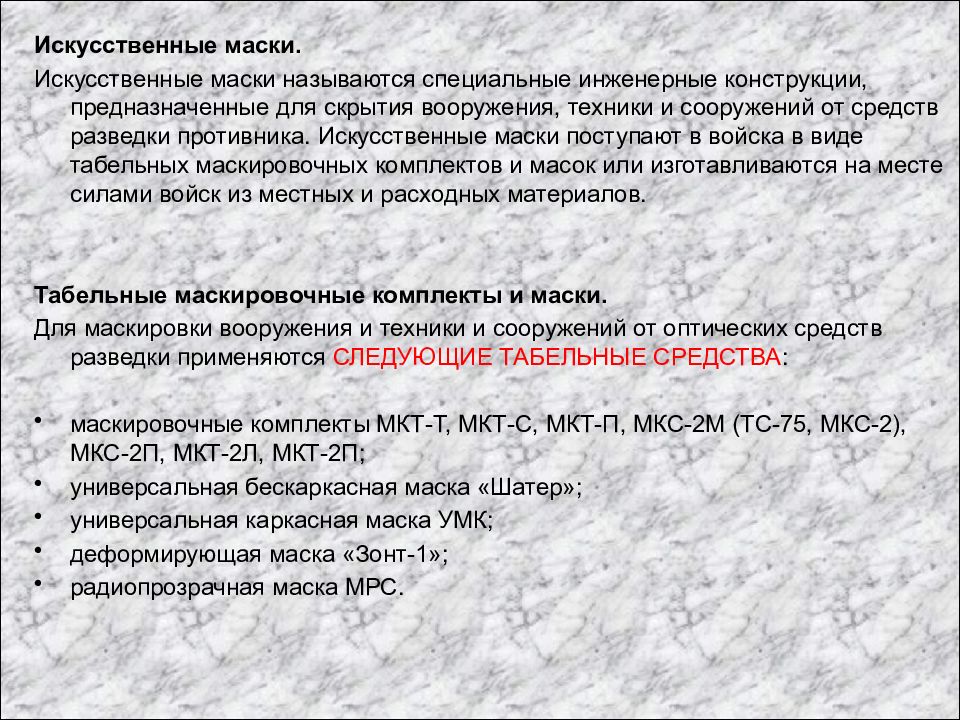

Искусственные маски. Искусственные маски называются специальные инженерные конструкции, предназначенные для скрытия вооружения, техники и сооружений от средств разведки противника. Искусственные маски поступают в войска в виде табельных маскировочных комплектов и масок или изготавливаются на месте силами войск из местных и расходных материалов. Табельные маскировочные комплекты и маски. Для маскировки вооружения и техники и сооружений от оптических средств разведки применяются следующие табельные средства : маскировочные комплекты МКТ-Т, МКТ-С, МКТ-П, МКС-2М (ТС-75, МКС-2), МКС-2П, МКТ-2Л, МКТ-2П; универсальная бескаркасная маска «Шатер»; универсальная каркасная маска УМК; деформирующая маска «Зонт-1»; радиопрозрачная маска МРС.

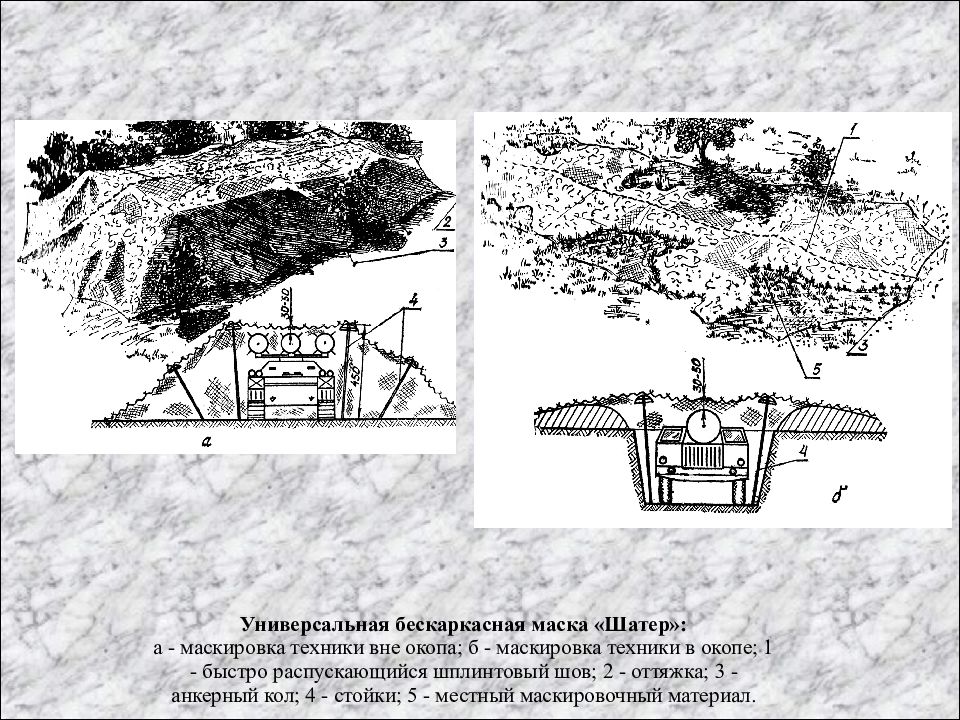

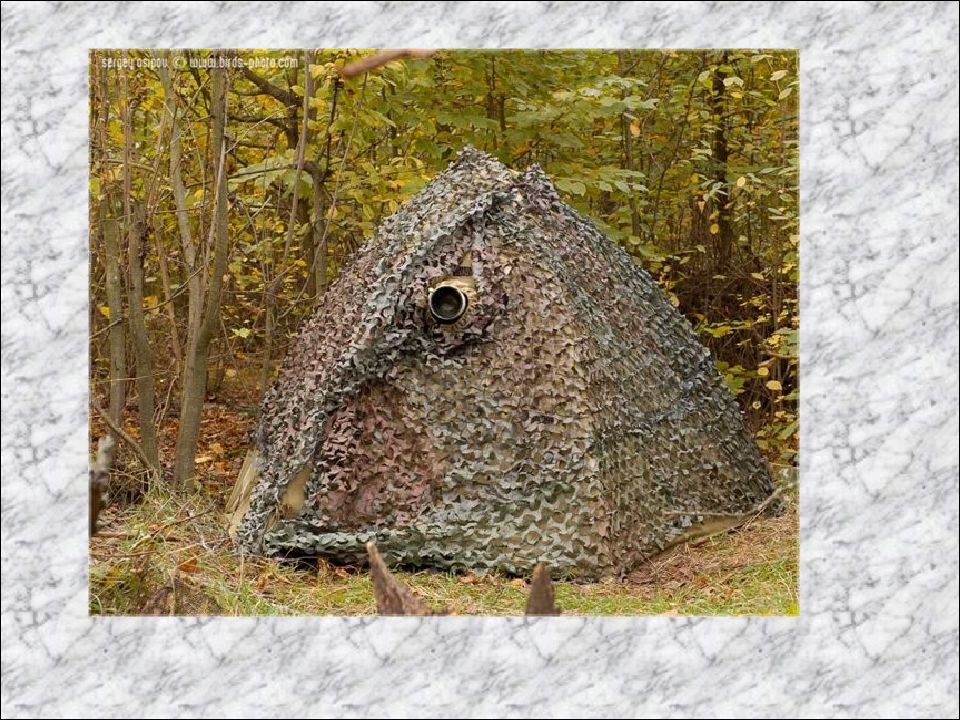

Универсальная бескаркасная маска «Шатер»: а - маскировка техники вне окопа; б - маскировка техники в окопе; 1 - быстро распускающийся шплинтовый шов; 2 - оттяжка; 3 - анкерный кол; 4 - стойки; 5 - местный маскировочный материал.

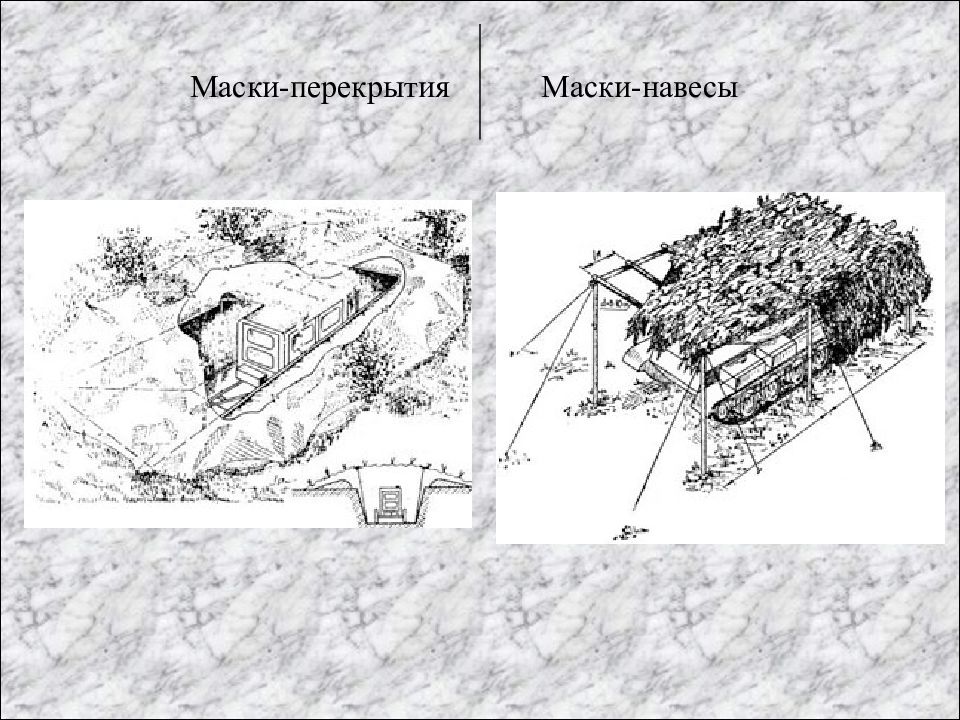

Маски-перекрытия Маски-навесы

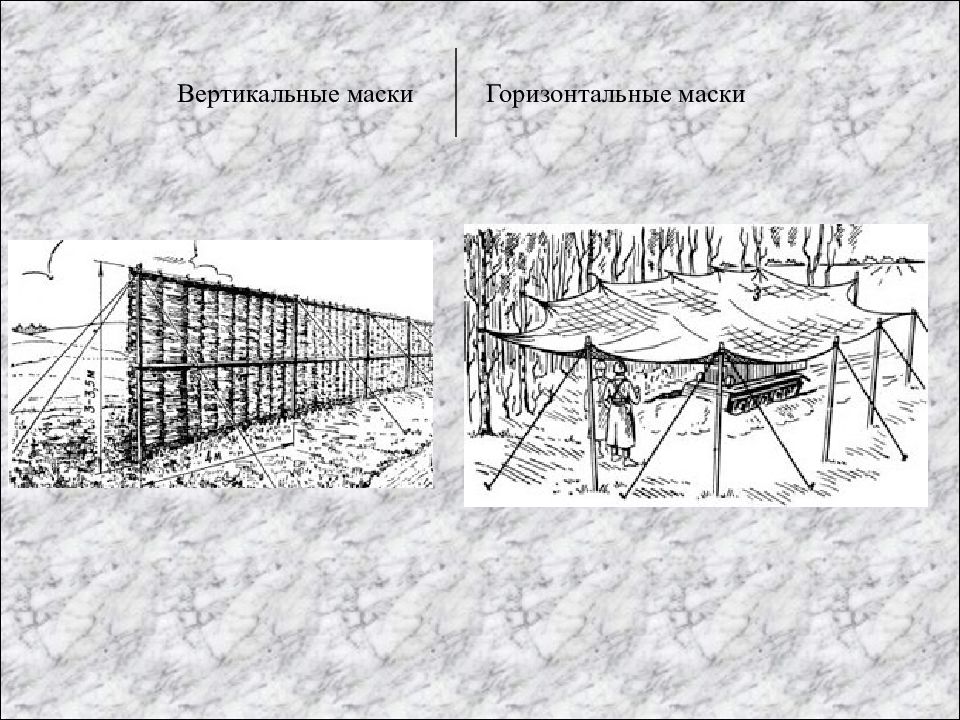

Вертикальные маски Горизонтальные маски

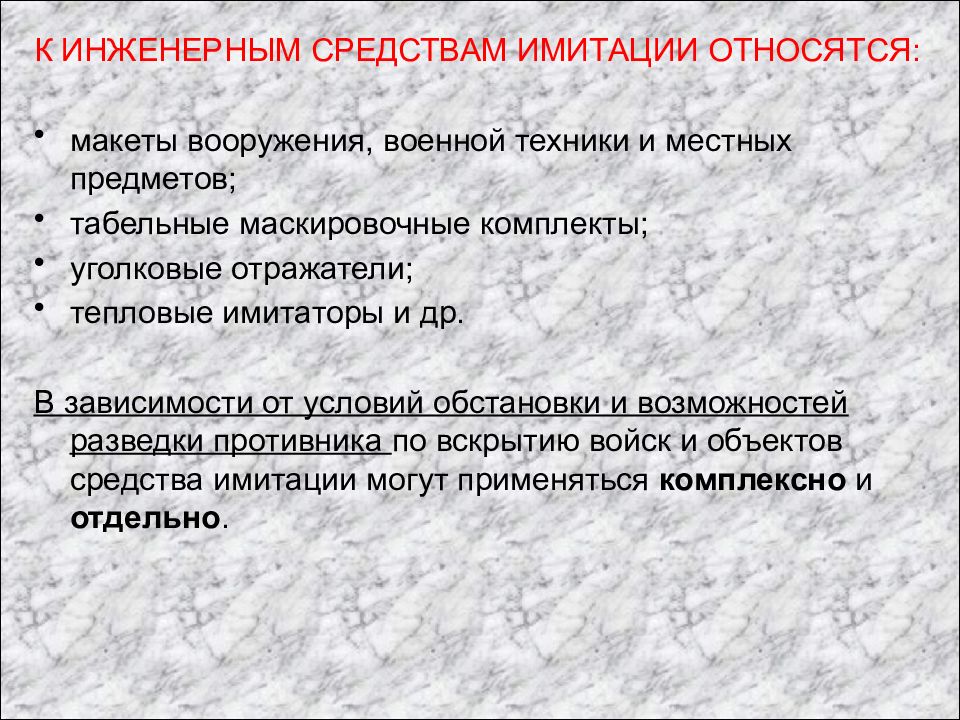

К инженерным средствам имитации относятся: макеты вооружения, военной техники и местных предметов; табельные маскировочные комплекты; уголковые отражатели; тепловые имитаторы и др. В зависимости от условий обстановки и возможностей разведки противника по вскрытию войск и объектов средства имитации могут применяться комплексно и отдельно.

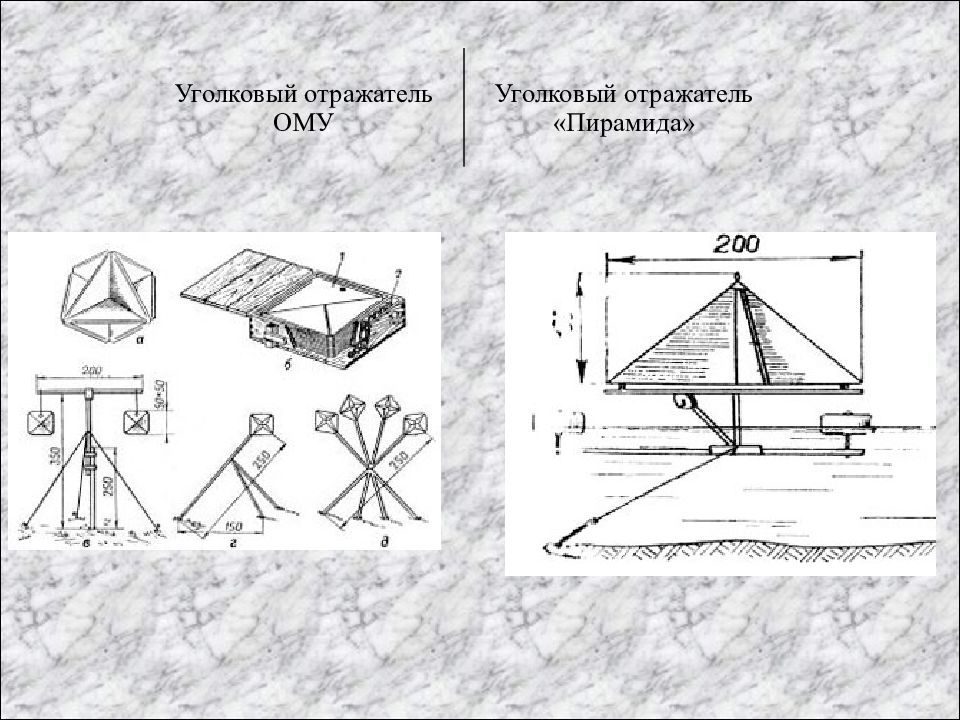

Уголковый отражатель ОМУ Уголковый отражатель «Пирамида»

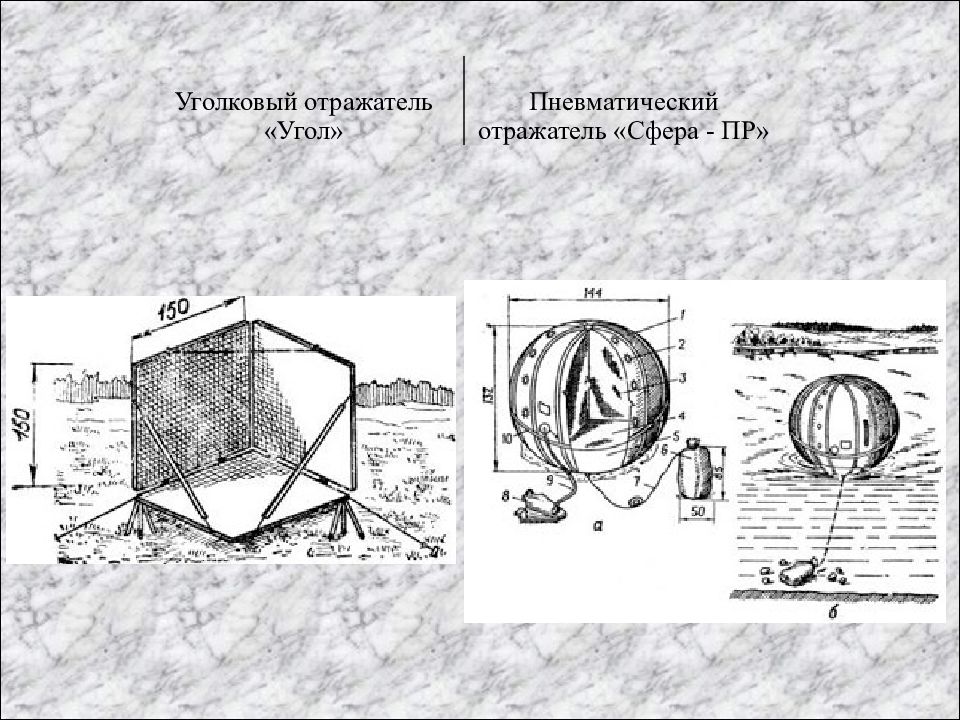

Уголковый отражатель «Угол» Пневматический отражатель «Сфера - ПР»

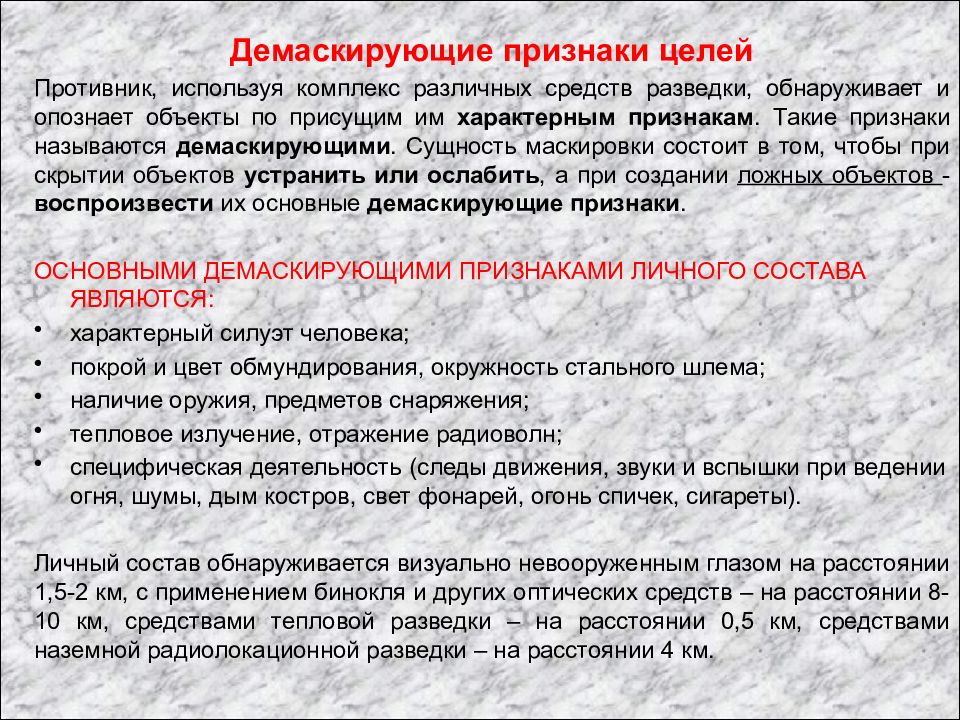

Демаскирующие признаки целей Противник, используя комплекс различных средств разведки, обнаруживает и опознает объекты по присущим им характерным признакам. Такие признаки называются демаскирующими. Сущность маскировки состоит в том, чтобы при скрытии объектов устранить или ослабить, а при создании ложных объектов - воспроизвести их основные демаскирующие признаки. Основными демаскирующими признаками личного состава являются: характерный силуэт человека; покрой и цвет обмундирования, окружность стального шлема; наличие оружия, предметов снаряжения; тепловое излучение, отражение радиоволн; специфическая деятельность (следы движения, звуки и вспышки при ведении огня, шумы, дым костров, свет фонарей, огонь спичек, сигареты). Личный состав обнаруживается визуально невооруженным глазом на расстоянии 1,5-2 км, с применением бинокля и других оптических средств – на расстоянии 8-10 км, средствами тепловой разведки – на расстоянии 0,5 км, средствами наземной радиолокационной разведки – на расстоянии 4 км.

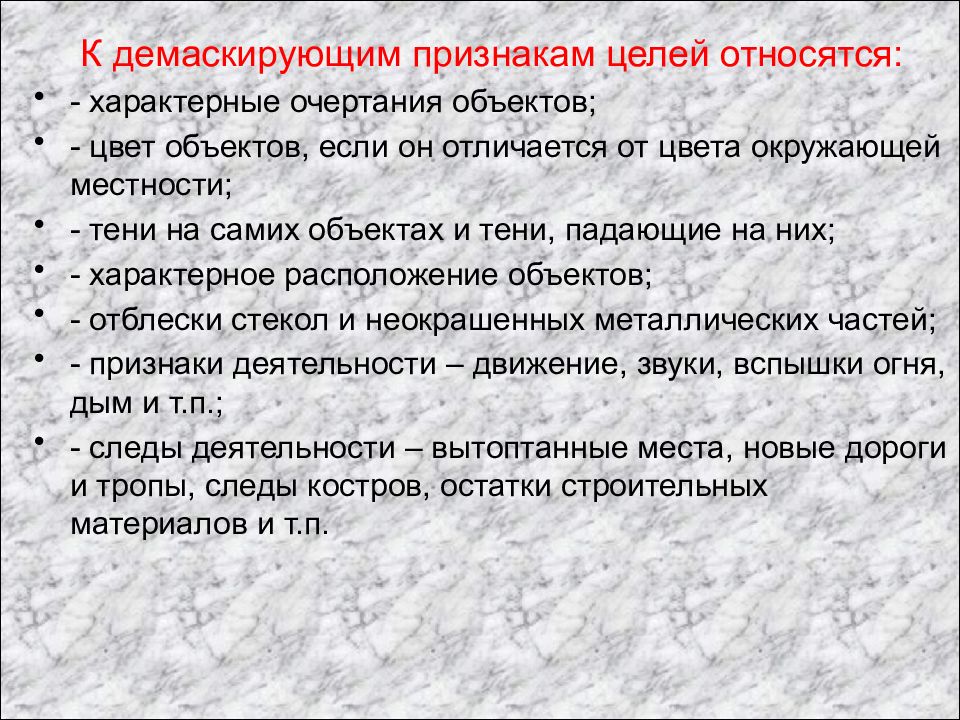

К демаскирующим признакам целей относятся: - характерные очертания объектов; - цвет объектов, если он отличается от цвета окружающей местности; - тени на самих объектах и тени, падающие на них; - характерное расположение объектов; - отблески стекол и неокрашенных металлических частей; - признаки деятельности – движение, звуки, вспышки огня, дым и т.п.; - следы деятельности – вытоптанные места, новые дороги и тропы, следы костров, остатки строительных материалов и т.п.
Демаскирующими признаками наблюдательного пункта являются: периодическое кратковременное появление на определенном месте людей; проектирующиеся на фоне какого-либо местного предмета (или на фоне неба) голова наблюдателя или прибор наблюдения; телефонные провода, подходящие к НП, периодическое движение вдоль них телефонистов, исправляющих линию; появление новых местных предметов, изменение формы и цвета местных предметов и растительности в результате их использования для маскировки; смотровая щель, наблюдаемая в виде темной горизонтальной полосы на каком- либо местном предмете; темное пятно на общем фоне листвы деревьев, замаскированная площадка для наблюдения, лестница или ступеньки, вырубленные в стволе дерева, качание верхушки дерева в тихую погоду; периодическое появление из-за какого-либо укрытия перископа или другого прибора наблюдения; блеск стекол оптических приборов; наличие источников инфракрасного излучения в ночное время.

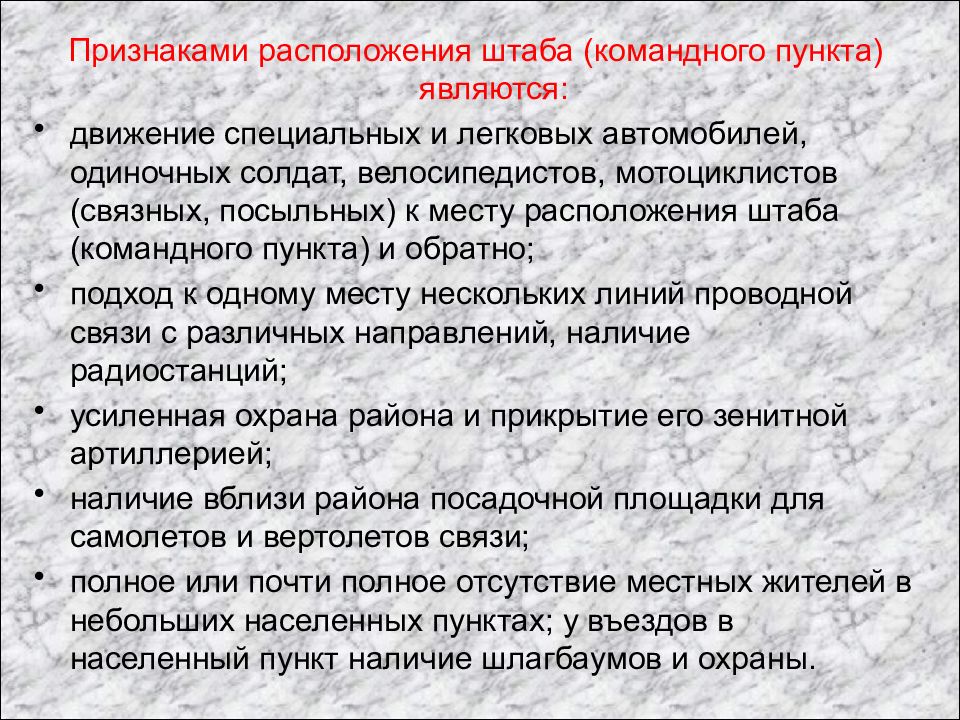

Признаками расположения штаба (командного пункта) являются: движение специальных и легковых автомобилей, одиночных солдат, велосипедистов, мотоциклистов (связных, посыльных) к месту расположения штаба (командного пункта) и обратно; подход к одному месту нескольких линий проводной связи с различных направлений, наличие радиостанций; усиленная охрана района и прикрытие его зенитной артиллерией; наличие вблизи района посадочной площадки для самолетов и вертолетов связи; полное или почти полное отсутствие местных жителей в небольших населенных пунктах; у въездов в населенный пункт наличие шлагбаумов и охраны.

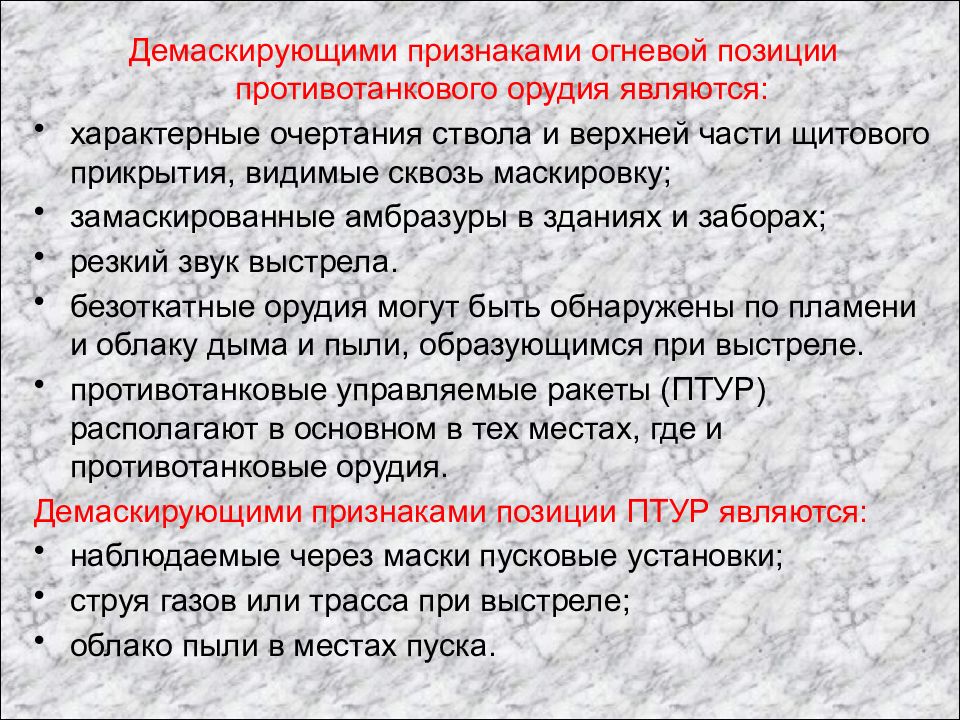

Демаскирующими признаками огневой позиции противотанкового орудия являются: характерные очертания ствола и верхней части щитового прикрытия, видимые сквозь маскировку; замаскированные амбразуры в зданиях и заборах; резкий звук выстрела. безоткатные орудия могут быть обнаружены по пламени и облаку дыма и пыли, образующимся при выстреле. противотанковые управляемые ракеты (ПТУР) располагают в основном в тех местах, где и противотанковые орудия. Демаскирующими признаками позиции ПТУР являются: наблюдаемые через маски пусковые установки; струя газов или трасса при выстреле; облако пыли в местах пуска.

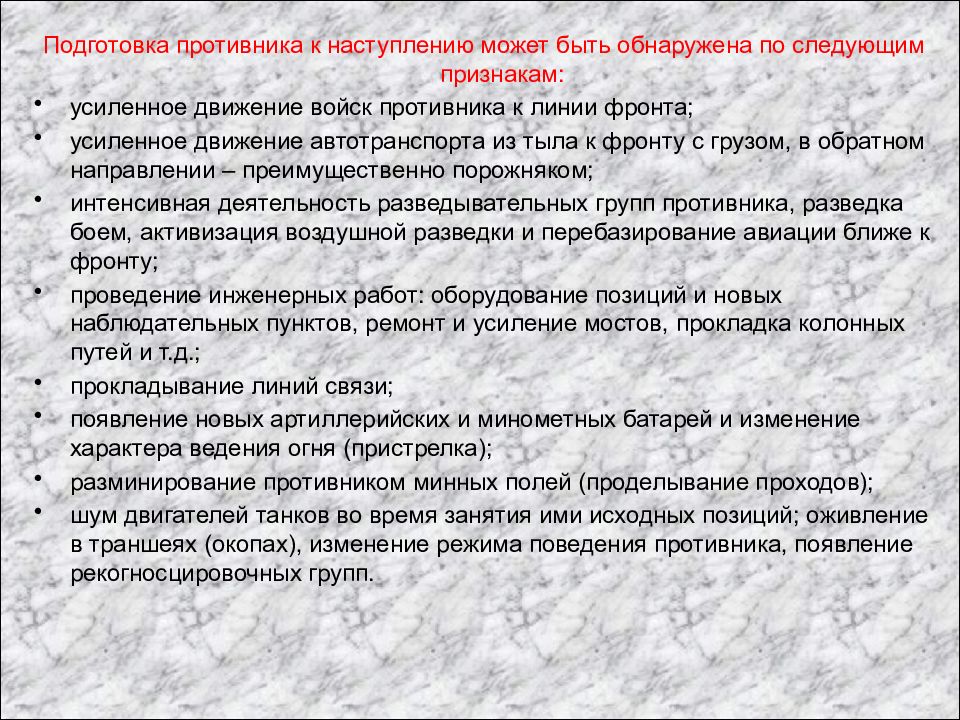

Подготовка противника к наступлению может быть обнаружена по следующим признакам: усиленное движение войск противника к линии фронта; усиленное движение автотранспорта из тыла к фронту с грузом, в обратном направлении – преимущественно порожняком; интенсивная деятельность разведывательных групп противника, разведка боем, активизация воздушной разведки и перебазирование авиации ближе к фронту; проведение инженерных работ: оборудование позиций и новых наблюдательных пунктов, ремонт и усиление мостов, прокладка колонных путей и т.д.; прокладывание линий связи; появление новых артиллерийских и минометных батарей и изменение характера ведения огня (пристрелка); разминирование противником минных полей (проделывание проходов); шум двигателей танков во время занятия ими исходных позиций; оживление в траншеях (окопах), изменение режима поведения противника, появление рекогносцировочных групп.
