Средства инженерного вооружения
Средства инженерной разведки Средства преодоления заграждений Средства преодоления разрушений и препятствий Средства преодоления водных преград Инженерные боеприпасы Средства механизации устройства минно-взрывных заграждений Средства механизации земляных работ Фортификационные средства промышленного изготовления Технические средства маскировки и имитации Средства полевого водоснабжения Электротехнические средства Средства общего назначения Организационно штатная структура
Средства Инженерной Разведки
Современные средства инженерной разведки являются наиболее разноплановой и наукоемкой группой средств инженерного вооружения в связи с тем, что принципы их работы основаны на новейших методах радиолокации, ядерной физики, спектрозонального фотографирования, газового анализа и других. Их заготовление ведется с использованием новейших технологий и современной элементной базы. Они включают в себя: средства разведки местности и водных преград; средства разведки минно-взрывных заграждений. Основу средств инженерной разведки составляют многоцелевые наземные и воздушные комплексы, а также переносные приборы для ведения круглосуточной разведки минно-взрывных заграждений, местности и водных преград. Для поиска и обнаружения мин, в том числе с неметаллическими корпусами и неконтактными взры-вателями, в инженерных войсках имеется широкая номенклатура миноискателей различного класса и назначения, аппаратура, приборы с цифровой обработкой информации и программным управлением.
Инженерная разведывательная машина ИРМ Предназначена для ведения инженерной разведки местности, путей движения войск, водных преград и минно-взрывных заграждений. Состав: специальные гусеничное плавающее шасси на узлах и агрегатах БМП-2, приборы разведки (широкоэкранный миноискатель РШМ-2, эхолот ЭИР-1, панорамный перископ ПИР-451, дневные и ночные приборы наблюдения, переносные средства разведки –ПИР, ДСП-30, ПАБ-2М, ИМП-2, РВМ-2, ИНМ). Машина оборудована системой защиты от поражающих факторов оружия массового поражения, имеет термодымовую аппаратуру для постановки маскирующего дыма. Движение машины на плаву осуществляется с помощью гребных винтов.
Инженерная разведывательная машина ИРМ Основные тактико-технические характеристики Темп ведения инженерной разведки: местности и путей движения войск, км/ч 8...10 минно-взрывных заграждений, км/ч 5 створа водной преграды шириной 100м, мин 5 Ширина зоны обнаружения противо - танковых металлических мин, м 3,6 Глубина обнаружения противотанко - вых металлических мин,м 0,3 Максимальная скорость движения, км/ч 52 Вооружение пулемет ПКТ Масса, т 17 Расчет, чел.: экипаж машины 2 саперы-разведчики 4
Индукционный миноискатель ИМП-2 Основные тактико-технические характеристики Глубина обнаружения мин, см: противотанковых до 50 противопехотных до 15 Темп поиска мин, м 2 /ч: в положении «стоя» до 300 в положении «лежа» до 200 Температурный диапазон примине - ния С 0 -50... +50 Ширина зоны обнаружения мин, см: противотанковых до 60 противопехотных до 25 Масса миноискателя, кг: в рабочем положении 2,0 в транспортной упаковке 7,5 Расчет, чел. 1
Индукционный миноискатель ИМП-2 Основные тактико-технические характеристики Глубина обнаружения мин, см: противотанковых в металлических корпусах до 50 противотанковых в неметаллических корпусах до 15 противопехотных в любых корпусах до 7 Темп поиска мин, м 2 /ч: в положении «стоя» 150 в положении «лежа» 70 Масса миноискателя, кг 4,7
Водолазный переносной миноискатель МИВ-2 Предназначен для обнаружения установленных на водных преградах противотанковых и противодесантных мин, корпуса которых выполнены из металла Основные тактико-технические характеристики Глубина обнаружения мин, см до 40 Ширина зоны обнаружения мин, типа ТМ-63М, см 50 Глубина разведываемой водной прег - рады, м до 10 Масса миноискателя, кг: в рабочем положении 2,7 в транспортной упаковке 8 Время непрерывной работы, ч 10 Расчет, чел 1
Средства Преодоления Заграждений
Для преодоления минно-взрывных заграждений и проделывания в них проходов на вооружении состоят следующие основные средства: навесные минные тралы; инженерные минные тральщики, машины и установки разминирования. Для разминирования путей движения при сопро -вождении войсковых колонн созданы бронированные машины разминирования (БМР) с повышенной противо -минной стойкостью и повышенным ресурсом тралящего оборудования, благодаря чему обеспечивается безопасность экипажа машины и высокая скорость траления. Для оперативного проделывания проходов в ходе боя в глубине обороны противника применяются самоходные установки разминирования (типа УР-77). Кроме того установки разминирования могут применяться не по прямому назначению – для разрушения различных типов фортификационных сооружений и подавления опорных пунктов противника. Минные тралы нажимного и выкапываю- щего действия позволяют танкам и БМП са-мостоятельно преодолевать минные поля противника. При использовании тралов на танках и БМП не снижается темп преодоления минного поля и сохра-няется боевой порядок. Современные средства преодоления заграждений, находящиеся на вооружении, не уступают зарубежным аналогам, а бронированные ма -шины разминирования по уровню противоминной защиты превосходят их
Колейный минный трал КМТ-7 Предназначен для обеспечения преодоления танками противотанковых минных полей и проделывания в них колейных проходов. Основные тактико-технические характеристики Тип колейный катково -ножевой с ЭМТ Ширина колеи траления, м 2 х 0,8 Ширина зоны траления ЭМТ, м 4 Скорость траления, км/ч до 12 Взрывоустойчивость, подрыв: на минах типа ТМ-57 до 10 на минах типа ТМ-62М до 4 Время навески, ч до 3,5 Время аварийной отцепки, мин 1 Масса, т 7,5
Переносная установка разминирования УР-83П Предназначена для проделывания проходов в противотанковых минных полях взрывным способом. Основные тактико-технические характеристики Размеры прохода, м: длина 115 ширина 6 Дальность подачи заряда, м 440 Время проделывания прохода, мин 2... 3 Масса, кг 1610 Расчет, чел 2

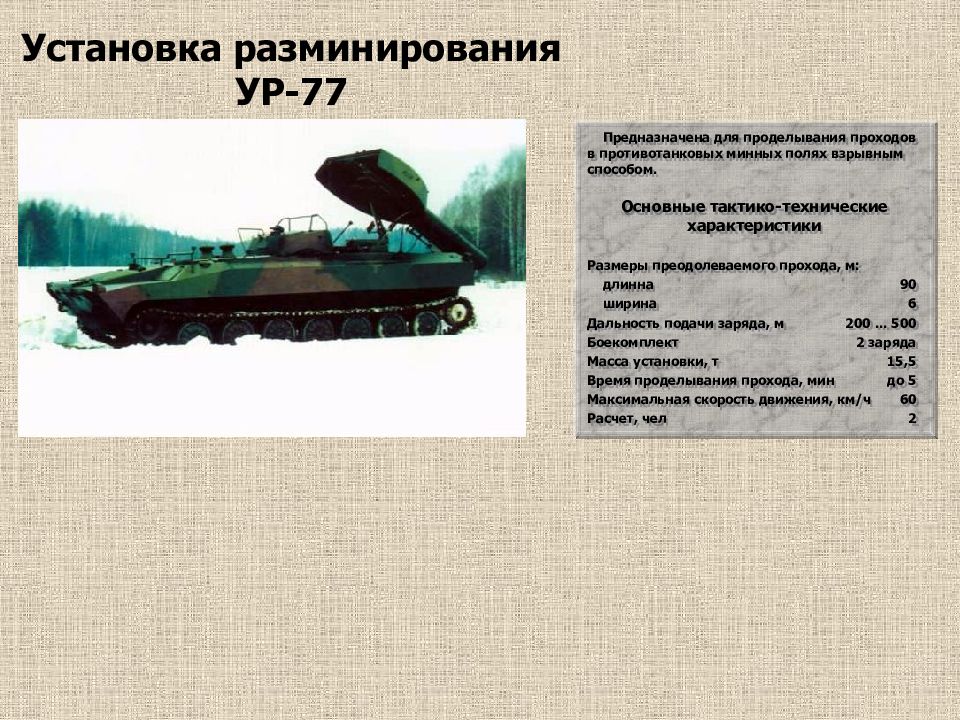

Установка разминирования УР-77 Предназначена для проделывания проходов в противотанковых минных полях взрывным способом. Основные тактико-технические характеристики Размеры преодолеваемого прохода, м: длинна 90 ширина 6 Дальность подачи заряда, м 200... 500 Боекомплект 2 заряда Масса установки, т 15,5 Время проделывания прохода, мин до 5 Максимальная скорость движения, км/ч 60 Расчет, чел 2

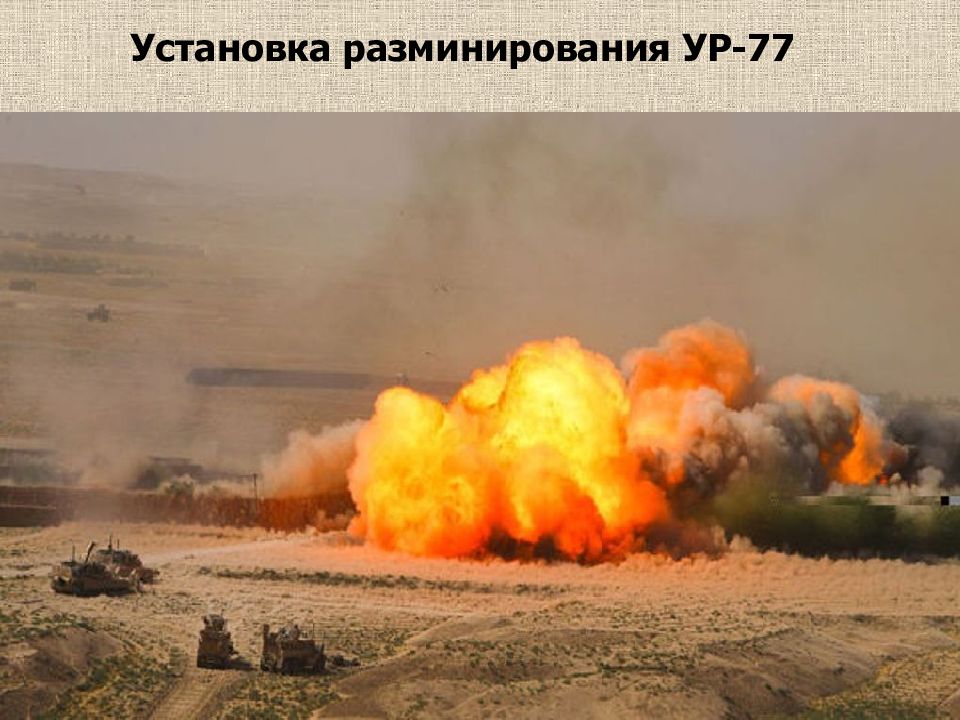

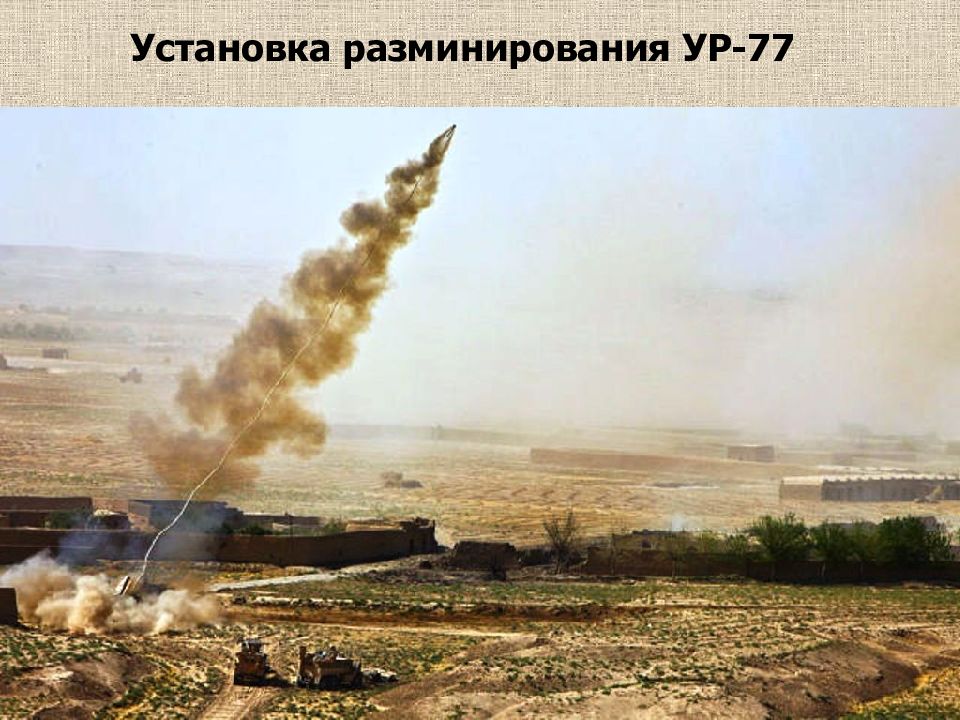

Установка разминирования УР-77
Установка разминирования УР-77
Средства Преодоления Заграждений Разрушений и
К средствам преодоления разрушений и препятствий относятся: инженерные машины разграждения; путепрокладчики, мостоукладчики и механизиро-ванные мосты. Необходимость обеспечения продвижения войск через зоны разрушений и препятствий обуславливает и особые требования к этим средствам: высокую энерго-вооруженность, мощность и защищенность. Находящиеся на вооружении инженерные машины разграждения и путепрокладчики для эффективного выполнения работ по прокладыванию колонных путей и проделыванию проходов оснащены универсальным бульдозерным и дополнительным оборудованием. Высокая защищенность инженерных машин разграждения позволяет им выполнять задачи в условиях огневого воздействия противника. Для быстрого преодоления узких водных п реград на вооружении имеется широкая но- менклатура танковых мостоукладчиков и ме-ханизированных мостов. В настоящее время по своему техническому уровню средства прео-доления разрушений и препятствий превосходят зарубежные аналоги.
Инженерная машина разграждения ИМР-2М Предназначена для обеспечения продвижения войск через зоны разрушений в районах, подвергшихся ядерным ударам, и выполнения задач на радиоактивно зараженной местности. Основные тактико-технические характеристики Мощность двигателя, кВт 618 Максимальная скорость движения, км/ч 60 Техническая производительность: при прокладывании колонных путей, км/ч 8... 12 при выполнении земляных работ, м 3 /ч 300... 350 при проделывании проходов в лесных и каменных завалах, м/ч 300... 400 Скорость траления мин, км/ч 8... 12 Грузоподъемность стрелы, т 2 Масса, т 44,5 Расчет, чел 2
Танковый мостоукладчик МТУ-90 Предназначена для устройства мостовых переходов для пропуска танков и другой бое-вой техники через узкие препятствия. Мостоукладчик смонтирован на базе танка Т-90 и включает пролетное строение, меха-низм установки и системы гидроэлектроприво-да. Установка моста на препятствие осущест-вляется методом опрокидывания с одновре-менным раскрытием пролетного строения в рабочее положение над препятствием. Может транспортировать, устанавливать на преграду и снимать с нее мостовой блок меха-низированного моста ТММ-6.
Основные тактико-технические характеристики Время установки моста, мин 2... 3 Характеристики моста: грузоподъемность, т 50 длина, м 25 ширина колеи, м 1,25 ширина проезжей части, м 3,55 масса, т 8,6 Пропускная способность, маш./ч 150 Мощность двигателя, кВт (л.с.) 618 (840) Максимальная скорость движения, км/ч 60 Масса, т 45,7 Расчет, чел. 2 Танковый мостоукладчик МТУ-90
Тяжелый механизированный мост ТММ-6 Предназначен для устройства мостовых пе-реходов через узкие препятствия на путях дви-жения войск. Состав комплекта: два мостоукладчика на шасси МЗКТ-7930, четыре транспортровщика мостовых блоков на шасси Урал-43202 с при-цепами, шесть мостовых блоков, закладные щиты межколейного промежутка. Мостоукладчик ТММ-6 может собирать ком-бинированные мостовые переходы с использо-ванием мостовой фермы МТУ-90.
Тяжелый механизированный мост ТММ-6 Основные тактико-технические характеристики Время установки моста, мин 60... 80 Характеристики моста: грузоподъемность, т 60 длина моста из комплекта, м 102 ширина колеи, м 1,5 ширина проезжей части, м 4 высота промежуточной опоры, м 2,7... 5,0 масса, т 8,6 Пропускная способность, маш./ч 300 Мощность двигателя, кВт (л.с.) 618 (840) Максимальная скорость движения по шоссе, км/ч 70 Масса мостоукладчика с мостовым блоком, т 42 Масса транспортровщика с мостовым Блоком, т 25,4 Расчет, чел. 2
Тяжелый механизированный мост ТММ-3М1 Предназначена для устройства многопро-летных мостовых переходов через узкие прег-рады на путях движения войск. Основные тактико-технические характеристики Состав комплекта 4 автомобиля с мостовыми конструкциями Базовое шасси КрАЗ-260Г Длина моста, м: общая 42 одной секции 10,5 Грузоподъемность, т 60 Время сборки моста, мин. 60 Расчет, чел. 9

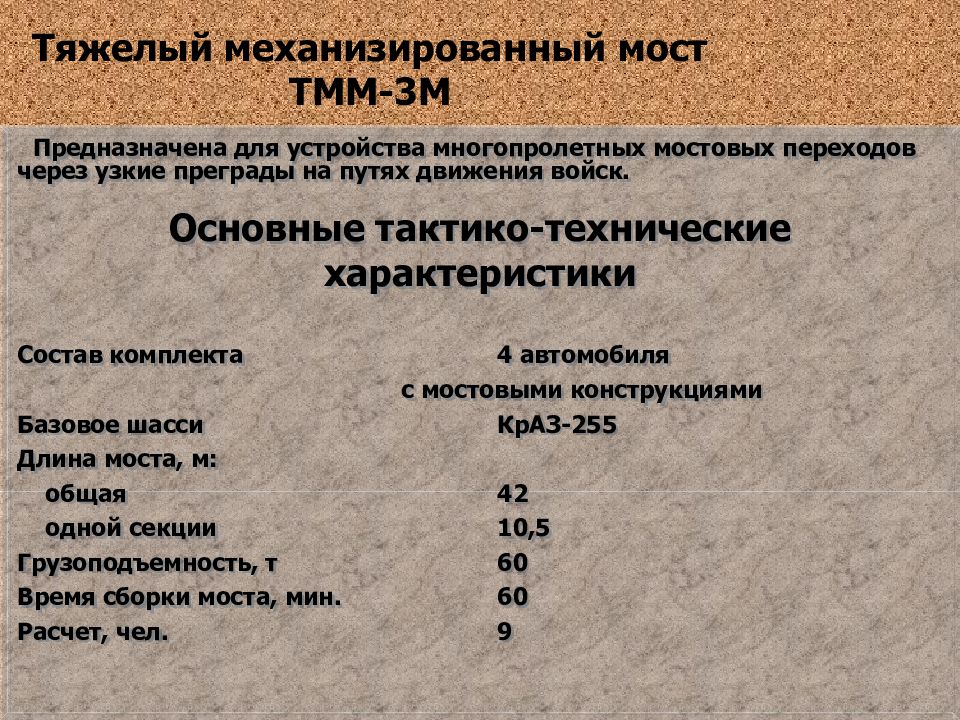

Тяжелый механизированный мост ТММ-3М Предназначена для устройства многопролетных мостовых переходов через узкие преграды на путях движения войск. Основные тактико-технические характеристики Состав комплекта 4 автомобиля с мостовыми конструкциями Базовое шасси КрАЗ-255 Длина моста, м: общая 42 одной секции 10,5 Грузоподъемность, т 60 Время сборки моста, мин. 60 Расчет, чел. 9

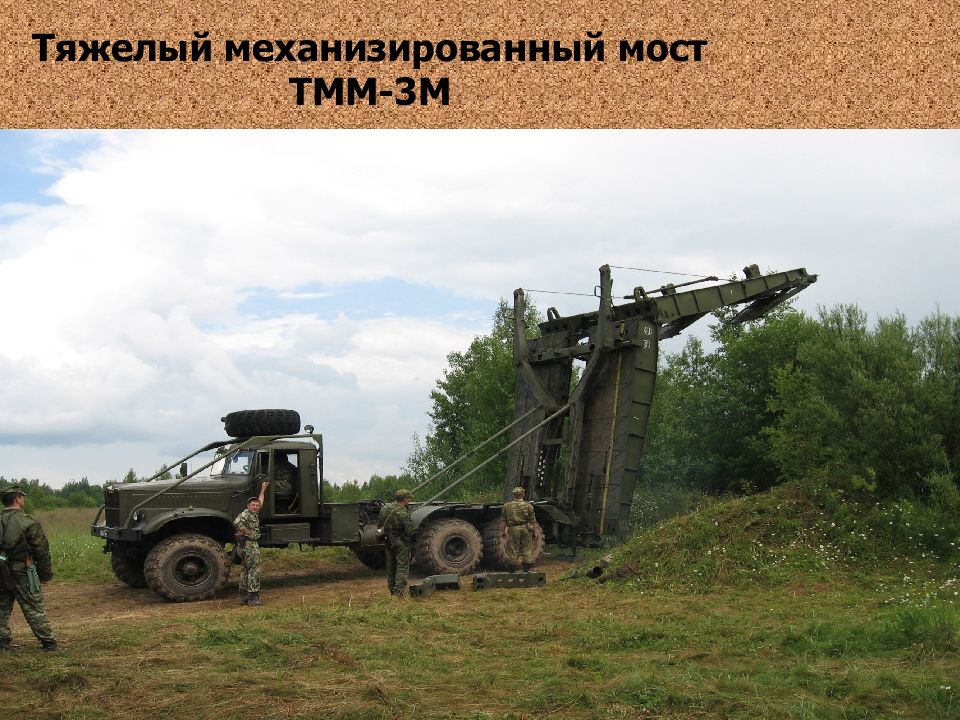

Тяжелый механизированный мост ТММ-3М
Тяжелый механизированный мост ТММ-3М
Средства преодоления преград водных

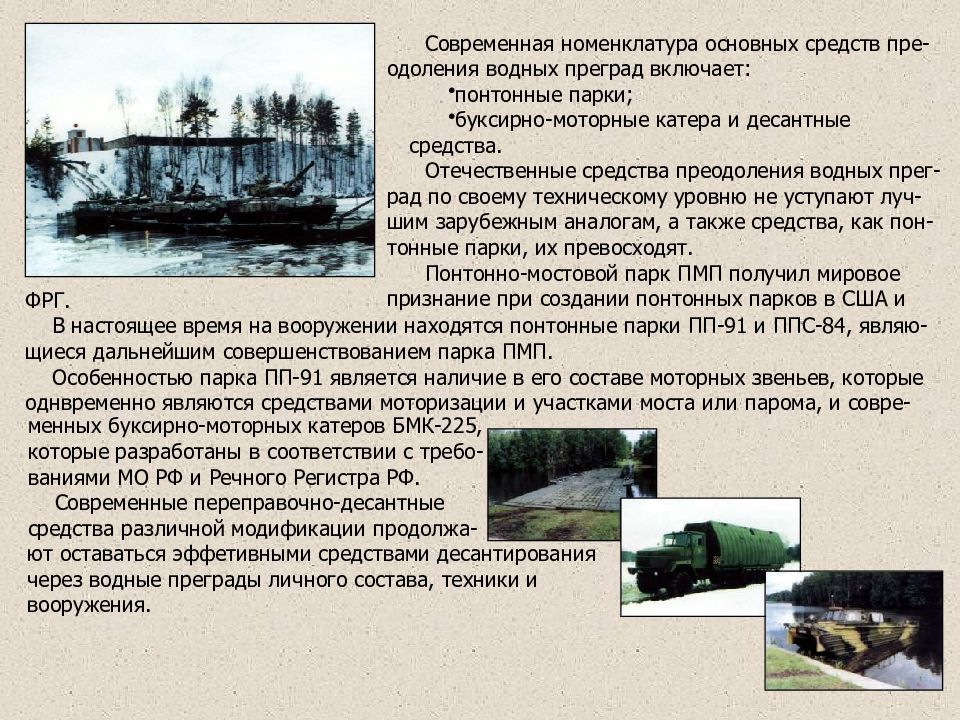

Современная номенклатура основных средств пре-одоления водных преград включает: понтонные парки; буксирно-моторные катера и десантные средства. Отечественные средства преодоления водных прег-рад по своему техническому уровню не уступают луч-шим зарубежным аналогам, а также средства, как пон-тонные парки, их превосходят. Понтонно-мостовой парк ПМП получил мировое признание при создании понтонных парков в США и ФРГ. В настоящее время на вооружении находятся понтонные парки ПП-91 и ППС-84, являю-щиеся дальнейшим совершенствованием парка ПМП. Особенностью парка ПП-91 является наличие в его составе моторных звеньев, которые однвременно являются средствами моторизации и участками моста или парома, и совре- менных буксирно-моторных катеров БМК-225, которые разработаны в соответствии с требо-ваниями МО РФ и Речного Регистра РФ. Современные переправочно-десантные средства различной модификации продолжа- ют оставаться эффетивными средствами десантирования через водные преграды личного состава, техники и вооружения.

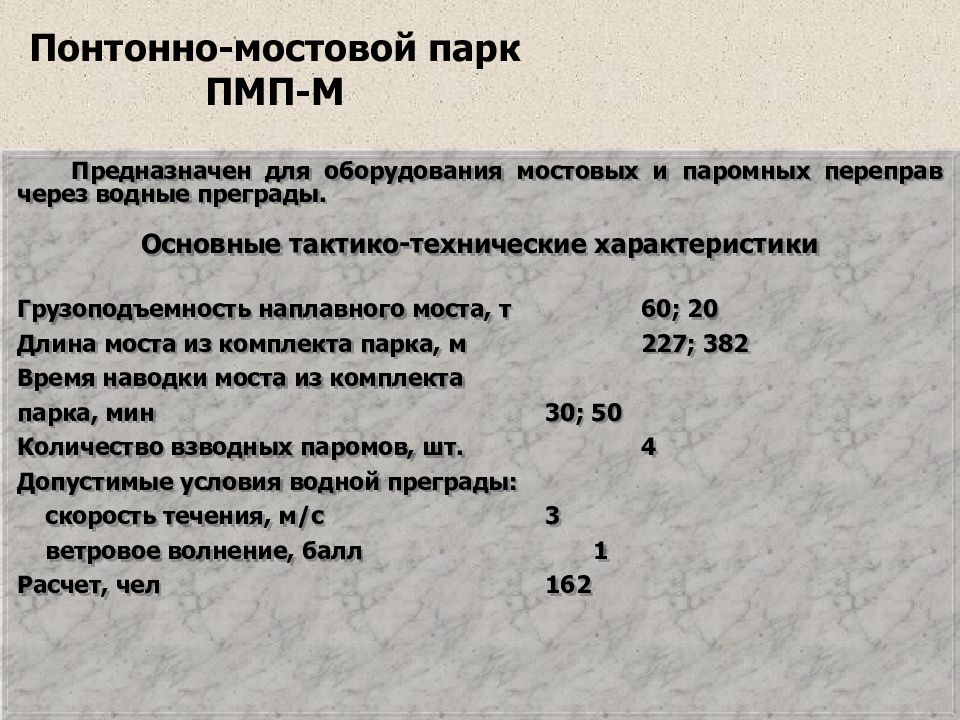

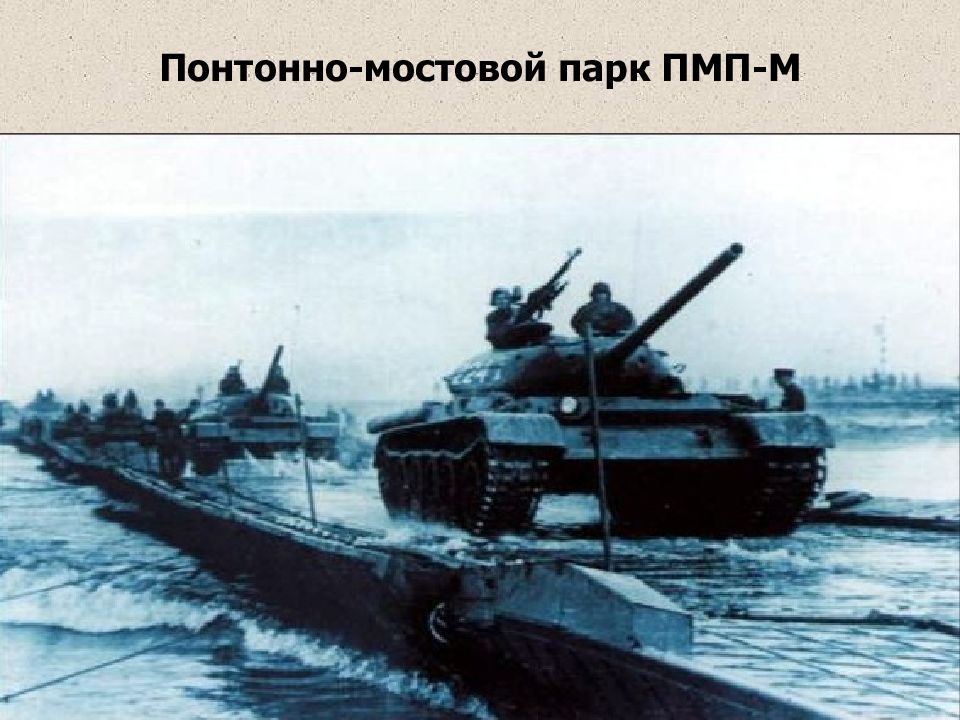

Понтонно-мостовой парк ПМП-М Предназначен для оборудования мостовых и паромных переправ через водные преграды. Основные тактико-технические характеристики Грузоподъемность наплавного моста, т 60 ; 20 Длина моста из комплекта парка, м 227 ; 382 Время наводки моста из комплекта парка, мин 30 ; 50 Количество взводных паромов, шт. 4 Допустимые условия водной преграды: скорость течения, м/с 3 ветровое волнение, балл 1 Расчет, чел 162
Понтонно-мостовой парк ПМП-М
Понтонно-мостовой парк ПМП-М
Понтонно-мостовой парк ПМП-М

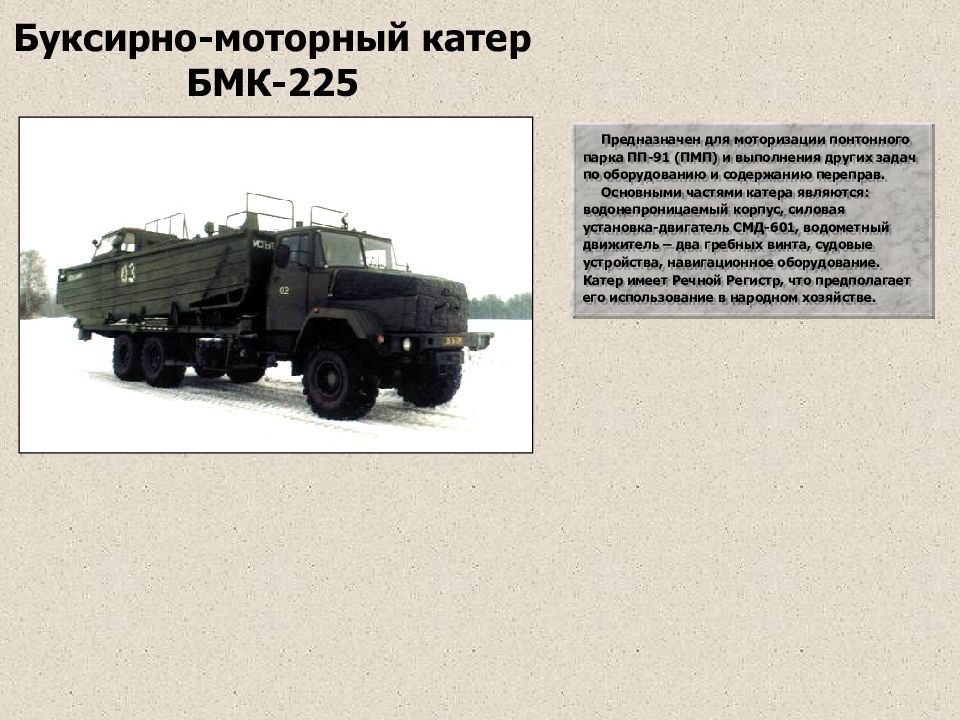

Буксирно-моторный катер БМК-225 Предназначен для моторизации понтонного парка ПП-91 (ПМП) и выполнения других задач по оборудованию и содержанию переправ. Основными частями катера являются: водонепроницаемый корпус, силовая установка-двигатель СМД-601, водометный движитель – два гребных винта, судовые устройства, навигационное оборудование. Катер имеет Речной Регистр, что предполагает его использование в народном хозяйстве.

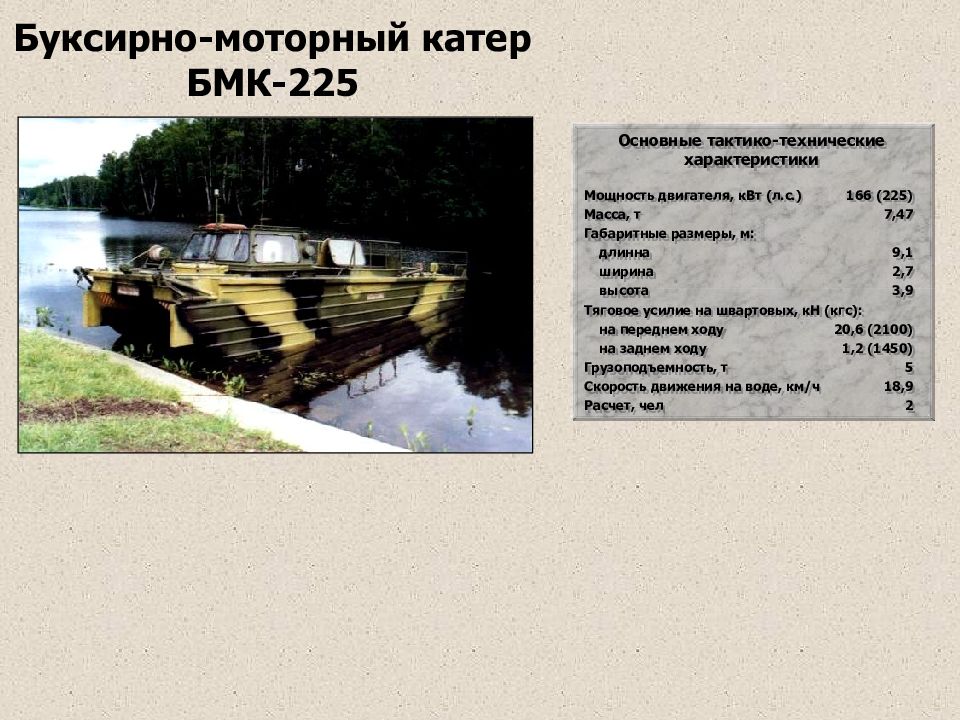

Буксирно-моторный катер БМК-225 Основные тактико-технические характеристики Мощность двигателя, кВт (л.с.) 166 (225) Масса, т 7,47 Габаритные размеры, м: длинна 9,1 ширина 2,7 высота 3,9 Тяговое усилие на швартовых, кН (кгс): на переднем ходу 20,6 (2100) на заднем ходу 1,2 (1450) Грузоподъемность, т 5 Скорость движения на воде, км/ч 18,9 Расчет, чел 2

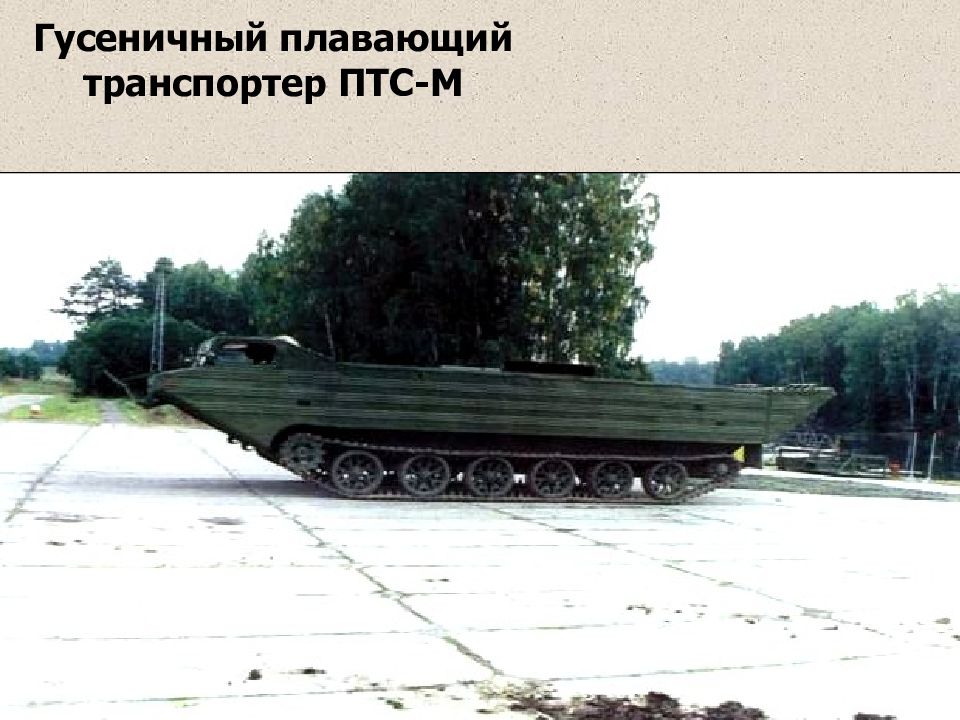

Гусеничный плавающий транспортер ПТС-М

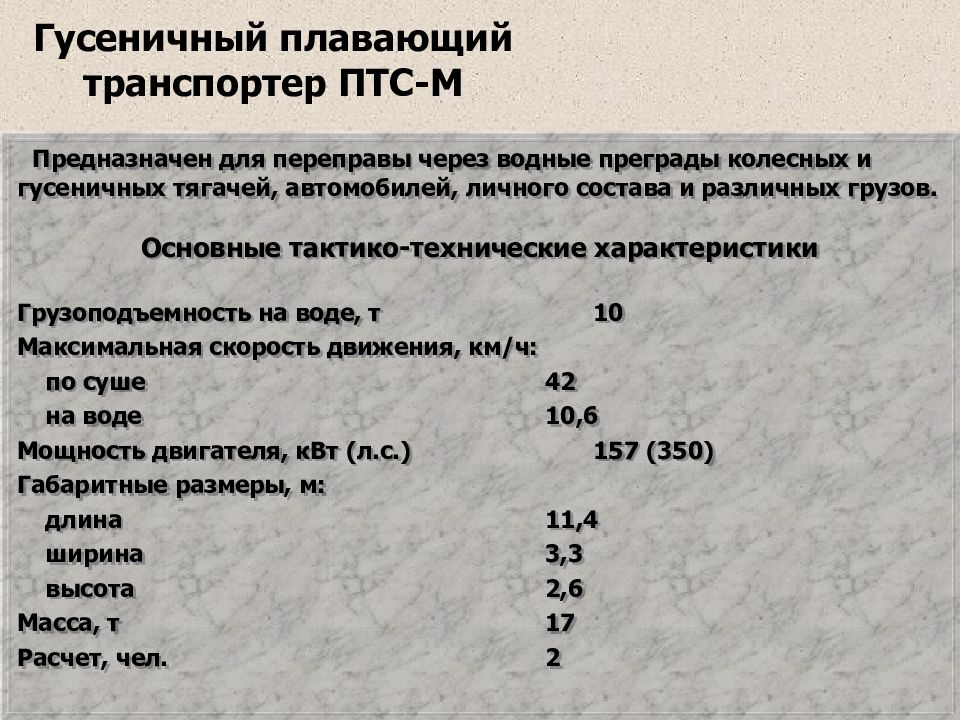

Гусеничный плавающий транспортер ПТС-М Предназначен для переправы через водные преграды колесных и гусеничных тягачей, автомобилей, личного состава и различных грузов. Основные тактико-технические характеристики Грузоподъемность на воде, т 10 Максимальная скорость движения, км/ч: по суше 42 на воде 10,6 Мощность двигателя, кВт ( л.с.) 157 (350) Габаритные размеры, м: длина 11,4 ширина 3,3 высота 2,6 Масса, т 17 Расчет, чел. 2
Инженерные Боеприпасы
Наиболее важный элемент общей системы средств инженерного вооружения – инженерные боеприпасы. Основными из них являются: заряды разминирования; заряды сосредоточенные, кумулятивные и окопные; противотанковые мины, обычные и кассетные; противодесантные мины; специальные мины. Проделывание сплошных проходов в минных полях взрывным способом осуществляется зарядами разминирования, подаваемыми на минное поле с помощью специальных пороховых реактивных двигателей. Находящиеся на вооружении сосредоточенные, кумулятивные и окопные заряды находят широкое применение при устройстве минно-взрывных заграждений, производстве подрыв-ных работ различного назначения и фортификационном оборудовании позиций войск. В ка-честве их средств взрывания применяются электродетонаторы, зажигательные трубки или взрыватели. Инженерные мины различного назначения позволяют эффективно наносить боевые потери технике и вооружению противника. Современные мины обеспечивают возможность их дистанционной установки, имеют неконтактные взрыва-тели, регулируемое время самоликвидации, высокую устойчивость к воздействию средств траления.
Заряд разминирования ЗРП-2 Предназначен для проделывания проходов в противопехотных минных полях. Основные тактико-технические характеристики Размер прохода, м: длина 60 ширина 0,4 Дальность подачи заряда, м 160 Время на проделывание прохода, с 20... 25 Время подготовки к пуску, мин 5 Масса, кг: в упаковке 50 в ранце 34 Масса ВВ заряда разминирования на 1 пог.м, кг 0,15

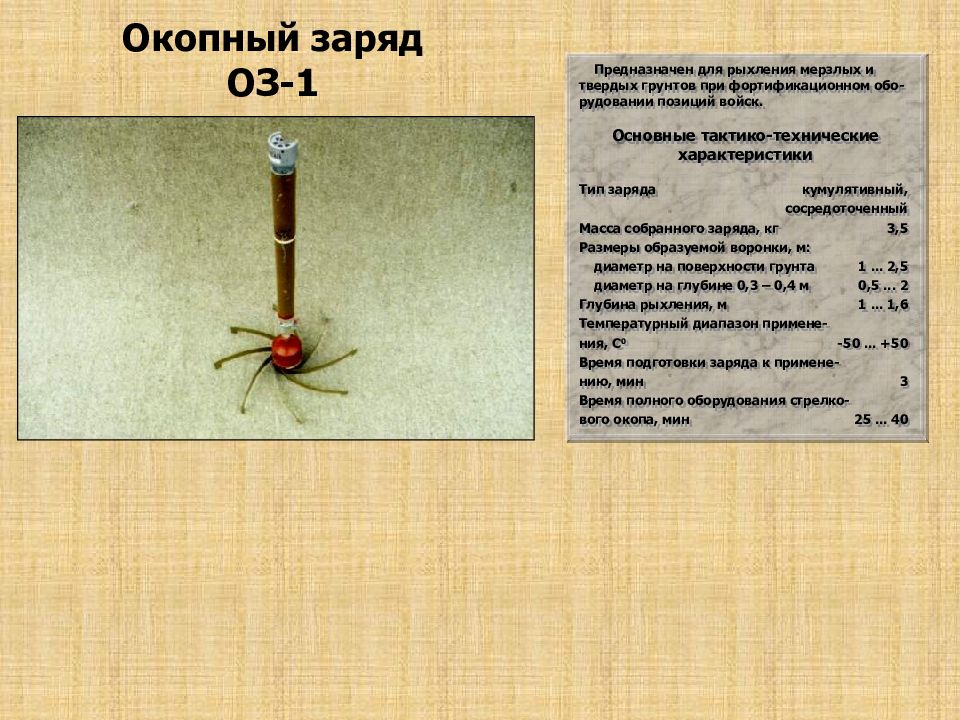

Окопный заряд ОЗ-1 Предназначен для рыхления мерзлых и твердых грунтов при фортификационном обо-рудовании позиций войск. Основные тактико-технические характеристики Тип заряда кумулятивный, сосредоточенный Масса собранного заряда, кг 3,5 Размеры образуемой воронки, м: диаметр на поверхности грунта 1... 2,5 диаметр на глубине 0,3 – 0,4 м 0,5... 2 Глубина рыхления, м 1... 1,6 Температурный диапазон примене- ния, С 0 -50... +50 Время подготовки заряда к примене- нию, мин 3 Время полного оборудования стрелко- вого окопа, мин 25... 40
Кумулятивный заряд КЗ-6 Заряд КЗ-6 предназначен для пробивания броневых и железобетонных сооружений, уст-ройства шпуров в мерзлых грунтах, поврежде-ния техники и уничтожения боеприпасов. Основные тактико-технические характеристики Тип кумулятивный, сосредоточенный Масса, кг: заряда, кг 3 ВВ 1,8 Габаритные размеры, мм: диаметр 112 высота 292 Пробиваемая толщина материалов и диаметр пробоины, см/мм: брони 21,5/20 мерзлого грунта 80/50 Температурный диапазон примене- ния, С 0 -50... +50
Кумулятивный заряд КЗ-7 Предназначен для пробивания железобе-тонных и броневых толщ различных сооруже-ний, пробивания шпуров в бетоне, железобе-тоне и мерзлом грунте, повреждения военной и промышленной техники, уничтожения бое-припасов. Основные тактико-технические характеристики Тип кумулятивный, сосредоточенный Масса, кг: заряда, кг 6,5 ВВ 4,0 Габаритные размеры, мм: диаметр 162 высота со сложенными ножками 272 высота с раскрытыми ножками 670 Пробиваемая толщина материалов и диаметр пробоины, см/мм: брони 280/35 железобетона 700/40 мерзлого грунта 100/140 Температурный диапазон примене- ния, С 0 -50... +50
Кумулятивный заряд КЗУ-2 Предназначен для разрушения элементов металлических, железобетонных и деревян-ных конструкций, повреждения промышлен-ной и военной техники. Допускается его при-менение в воде на глубине до 10 м. Основные тактико-технические характеристики Тип кумулятивный, удлиненный Масса, кг: заряда, кг 0,9 ВВ 0,32 Габаритные размеры, мм: длина 150 ширина 105 высота 85 Толщина пробиваемых конструкций мм: стальных листов 36 пакетов из стальных листов 30 железобетона до 300 Температурный диапазон примене- ния, С 0 -50... +50
Противотанковая мина ТМ-83 Предназначен для поражения танков и дру-гих бронированных целей противника. Основные тактико-технические характеристики Тип противотанковая, противобортовая Масса, кг: мины 20,4 заряда 9,6 Габаритные размеры, мм: длина 455 ширина 377 высота 670 Дальность поражения, м до 50 Время дальнего взведения, мин 1... 30 Температурный диапазон приме- нений, С 0 -30... +50
Противотанковая мина ТМ-62М Предназначен для минирования местности против танков и другой бронированной техники противника. Состоит из корпуса, заряда ВВ, контактного или неконтактного взрывателя. Устанавливается в грунт или на поверхность грунта при помощи средств механизации или в ручную. Обладает повышенной устойчивостью к воздействию ударной волны ядерного взрыва и взрыва зарядов разминирования.
Противотанковая мина ТМ-62М Основные тактико-технические характеристики Масса, кг: мины 9,5... 10,0 заряда 7,0... 7,5 Габаритные размеры, мм: диаметр 320 высота 128 Материал корпуса сталь Применяемые взрыватели МВЧ-62, МВЗ-62, МВШ-62, МВД-62, МВН-80 Температурный диапазон приме- нений, С 0 -30... +50

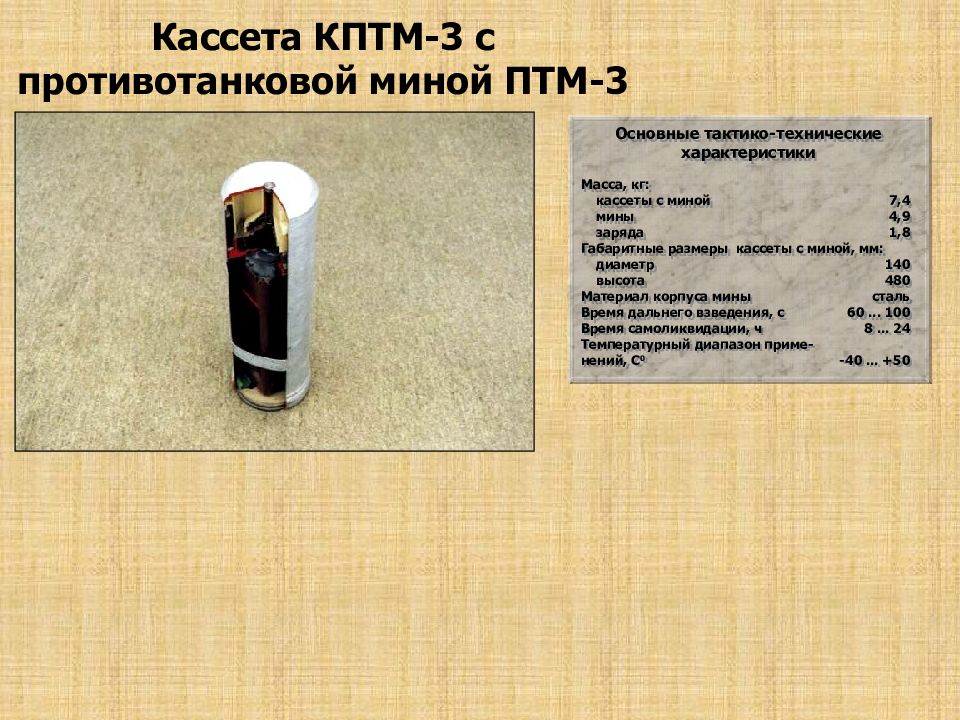

Кассета КПТМ-3 с противотанковой миной ПТМ-3 Предназначен для минирования местности против танков и другой бронированной техни-ки противника. Мина ПТМ-3 размещена в касете КПТМ-3 и состоит из стального корпуса, заряда ВВ, неконтактного магнитного взрывателя. Устанавливается авиационными и артиллерийскими системами дистанционного минирования, заградителем УМЗ и переносным комплектом минирования ПКМ.
Кассета КПТМ-3 с противотанковой миной ПТМ-3 Основные тактико-технические характеристики Масса, кг: кассеты с миной 7,4 мины 4,9 заряда 1,8 Габаритные размеры кассеты с миной, мм: диаметр 140 высота 480 Материал корпуса мины сталь Время дальнего взведения, с 60... 100 Время самоликвидации, ч 8... 24 Температурный диапазон приме- нений, С 0 -40... +50
Средства Заграждений Механизации Устройства Минно-взрывных
Основными средствами механизации устройства минно-взрывных заграждений являются: инженерные минные заградители; оборудование для минирования с вертолетов. Состоящие на вооружении гусеничные и колесные минные заградители обеспечивают установку противо-танковых минных полей на выявленных направлениях прорыва противника. Все операции процесса установки мин как в грунт (снег), так и на поверхность грунта (снега) в этих заградителях механизированы. Универсальные минные заградители (типа УМЗ) производят установку мин дистанционно (выброс) за счет автоматического последовательного отстрела их из кассет. Оборудование для минирования с вертолета (типа ВСМ-1) позволяет устанавливать мин-ные поля в ходе боя на выявленных направлениях действий противника. Средства механизации устройства минно-взрывных заграждений точно по месту и времени.

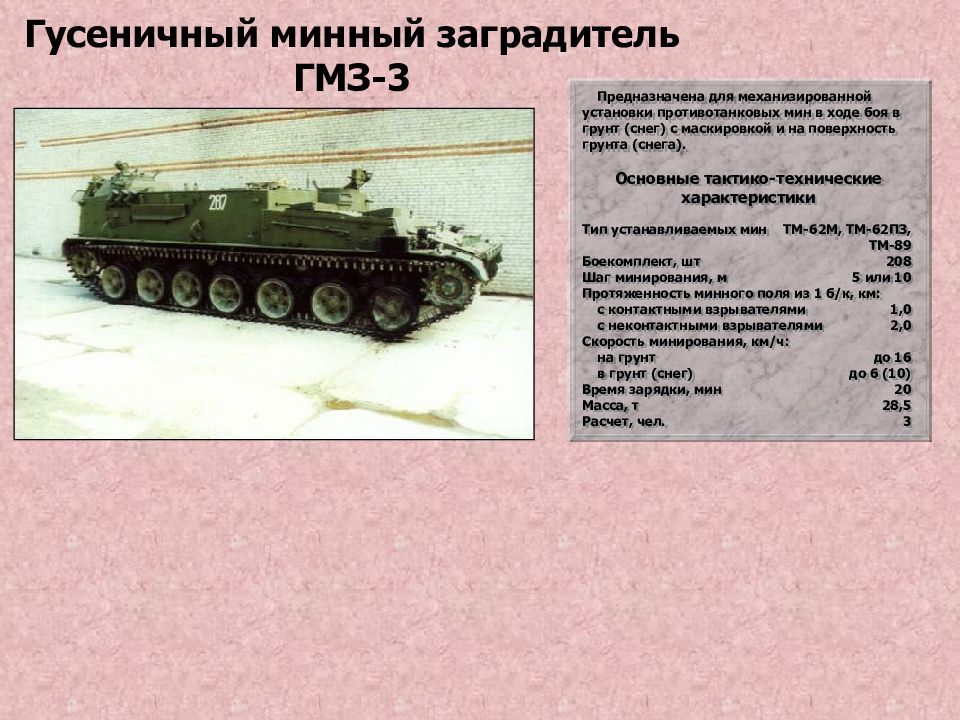

Гусеничный минный заградитель ГМЗ-3 Предназначена для механизированной установки противотанковых мин в ходе боя в грунт (снег) с маскировкой и на поверхность грунта (снега). Основные тактико-технические характеристики Тип устанавливаемых мин ТМ-62М, ТМ-62ПЗ, ТМ-89 Боекомплект, шт 208 Шаг минирования, м 5 или 10 Протяженность минного поля из 1 б/к, км: с контактными взрывателями 1,0 с неконтактными взрывателями 2,0 Скорость минирования, км/ч: на грунт до 16 в грунт (снег) до 6 (10) Время зарядки, мин 20 Масса, т 28,5 Расчет, чел. 3

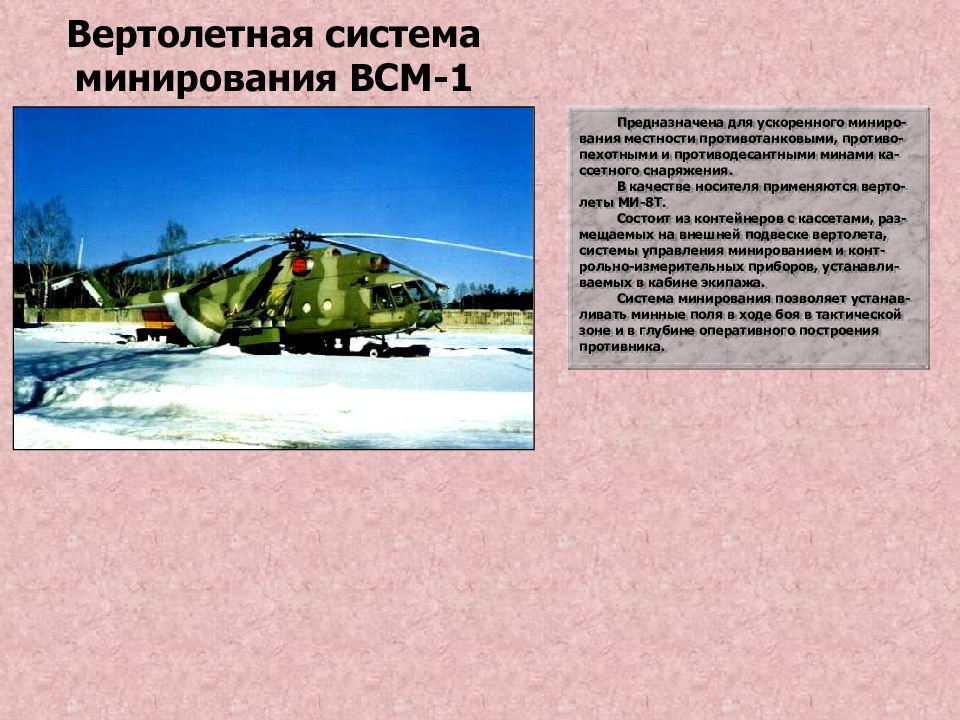

Вертолетная система минирования ВСМ-1 Предназначена для ускоренного миниро-вания местности противотанковыми, противо-пехотными и противодесантными минами ка-ссетного снаряжения. В качестве носителя применяются верто-леты МИ-8Т. Состоит из контейнеров с кассетами, раз-мещаемых на внешней подвеске вертолета, системы управления минированием и конт-рольно-измерительных приборов, устанавли-ваемых в кабине экипажа. Система минирования позволяет устанав-ливать минные поля в ходе боя в тактической зоне и в глубине оперативного построения противника.

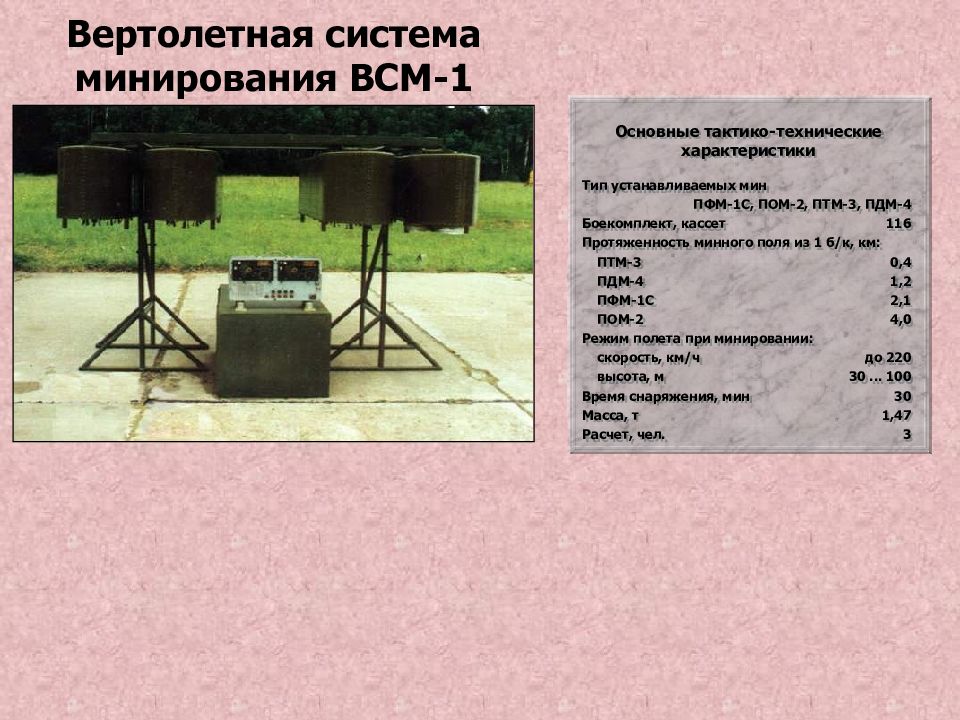

Вертолетная система минирования ВСМ-1 Основные тактико-технические характеристики Тип устанавливаемых мин ПФМ-1С, ПОМ-2, ПТМ-3, ПДМ-4 Боекомплект, кассет 116 Протяженность минного поля из 1 б/к, км: ПТМ-3 0,4 ПДМ-4 1,2 ПФМ-1С 2,1 ПОМ-2 4,0 Режим полета при минировании: скорость, км/ч до 220 высота, м 30... 100 Время снаряжения, мин 30 Масса, т 1,47 Расчет, чел. 3
Средства Работ Механизации Земляных

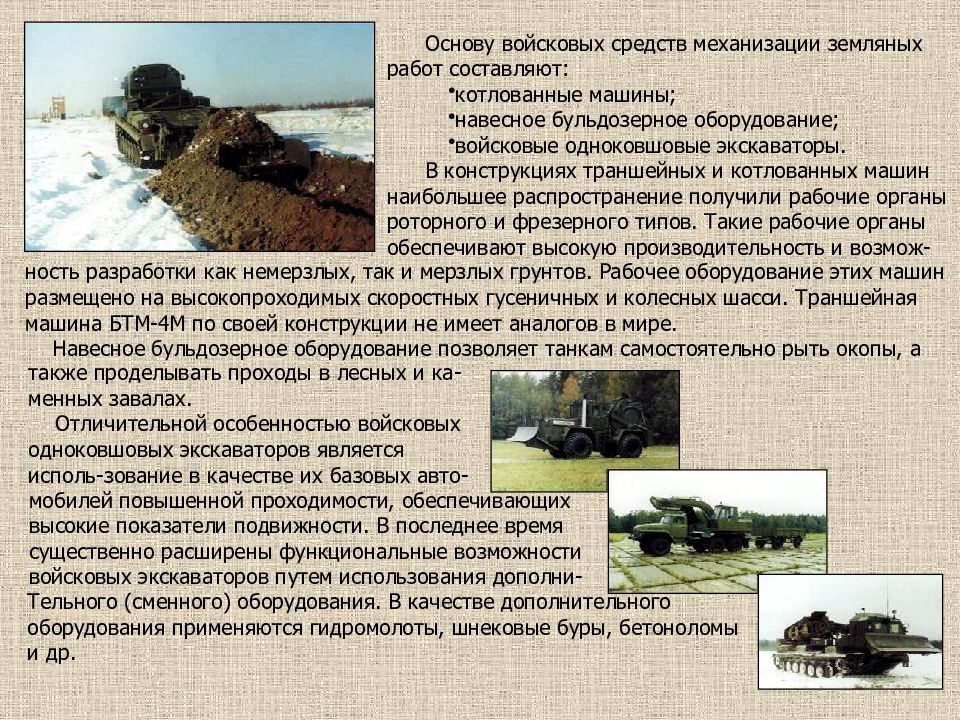

Основу войсковых средств механизации земляных работ составляют: котлованные машины; навесное бульдозерное оборудование; войсковые одноковшовые экскаваторы. В конструкциях траншейных и котлованных машин наибольшее распространение получили рабочие органы роторного и фрезерного типов. Такие рабочие органы обеспечивают высокую производительность и возмож- ность разработки как немерзлых, так и мерзлых грунтов. Рабочее оборудование этих машин размещено на высокопроходимых скоростных гусеничных и колесных шасси. Траншейная машина БТМ-4М по своей конструкции не имеет аналогов в мире. Навесное бульдозерное оборудование позволяет танкам самостоятельно рыть окопы, а также проделывать проходы в лесных и ка-менных завалах. Отличительной особенностью войсковых одноковшовых экскаваторов является исполь-зование в качестве их базовых авто- мобилей повышенной проходимости, обеспечивающих высокие показатели подвижности. В последнее время существенно расширены функциональные возможности войсковых экскаваторов путем использования дополни- Тельного (сменного) оборудования. В качестве дополнительного оборудования применяются гидромолоты, шнековые буры, бетоноломы и др.

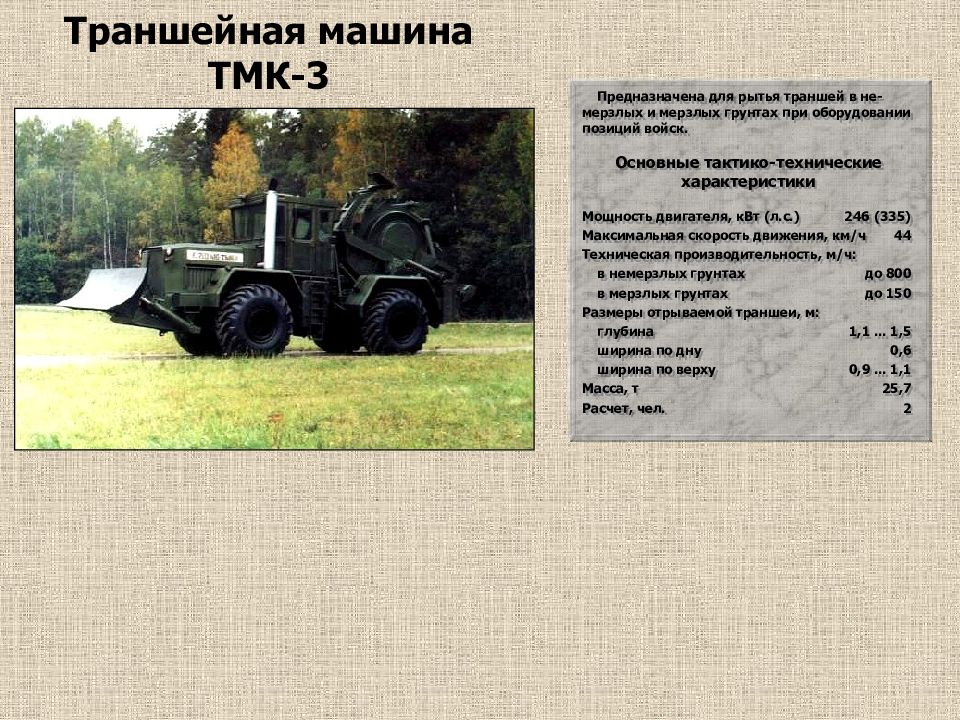

Траншейная машина ТМК-3 Предназначена для рытья траншей в не-мерзлых и мерзлых грунтах при оборудовании позиций войск. Основные тактико-технические характеристики Мощность двигателя, кВт (л.с.) 246 (335) Максимальная скорость движения, км/ч 44 Техническая производительность, м/ч: в немерзлых грунтах до 800 в мерзлых грунтах до 150 Размеры отрываемой траншеи, м: глубина 1,1... 1,5 ширина по дну 0,6 ширина по верху 0,9... 1,1 Масса, т 25,7 Расчет, чел. 2
Траншейная машина БТМ-4М Предназначена для разработки немерзлых и мерзлых грунтов при оборудовании позиций войск. В качестве базового шасси использовано гусеничное шасси изделия 2С7М, доработан-ное под монтаж рабочего оборудования и ос-нащенное ходоуменьшителем. В состав рабочего оборудования входят: роторный траншейный рабочий орган безковшового типа с центральным приводом и бульдозерное оборудование с поворотным от-валом. Разгрузка грунта осуществляется на обе стороны траншеи с помощью специальных грунтосъемников.
Траншейная машина БТМ-4М Основные тактико-технические характеристики Мощность двигателя, кВт (л.с.) 617 (840) Максимальная скорость движения, км/ч 50 Техническая производительность, м/ч: в немерзлых грунтах до 1200 в мерзлых грунтах до 300 Размеры отрываемой траншеи, м: глубина 1,1... 1,5 ширина по дну 0,6 ширина по верху 0,9... 1,1 Масса, т 47,8 Расчет, чел. 2

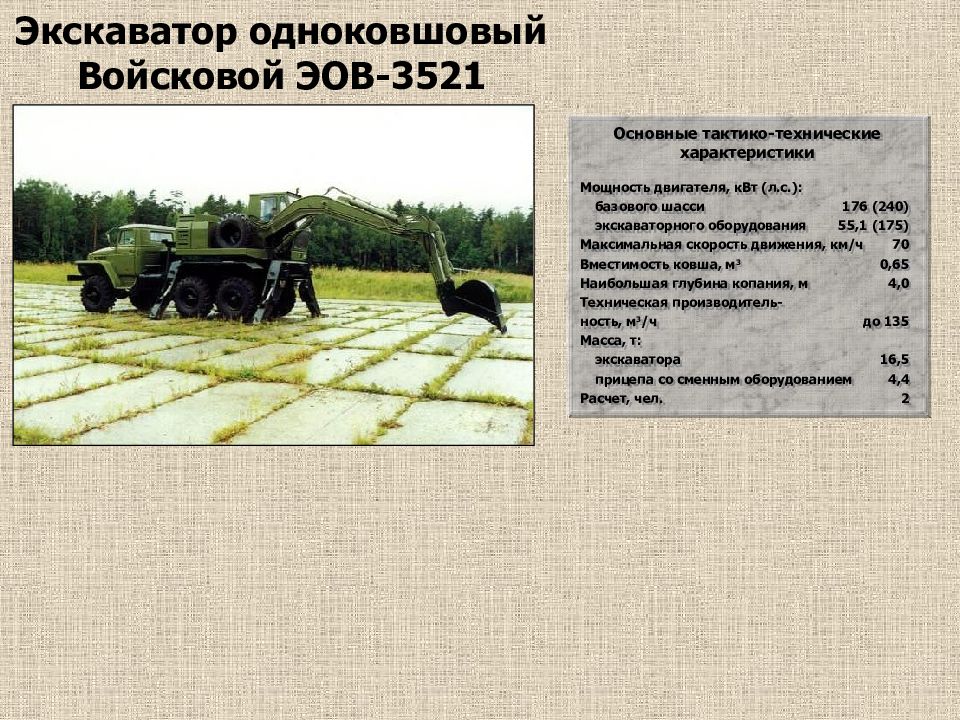

Экскаватор одноковшовый Войсковой ЭОВ-3521 Предназначена для механизации земляных и погрузочных работ при оборудовании позиций, районов расположения войск и пунктов управления. В состав экскаватора входят:базовое шасси – автомобиль высокой проходимости Урал-5557-31, поворотная платформа с кабиной экскаваторщика, силовой установкой, гидравлическим приводом, обратной лопатой и крюковой подвеской. Дополнительное (сменное) оборудование размещено в двухосном прицепе и включает в себя: гидромолот, бетонолом, шнековый бур.
Основные тактико-технические характеристики Мощность двигателя, кВт (л.с.): базового шасси 176 (240) экскаваторного оборудования 55,1 (175) Максимальная скорость движения, км/ч 70 Вместимость ковша, м 3 0,65 Наибольшая глубина копания, м 4,0 Техническая производитель- ность, м 3 /ч до 135 Масса, т: экскаватора 16,5 прицепа со сменным оборудованием 4,4 Расчет, чел. 2 Экскаватор одноковшовый Войсковой ЭОВ-3521
Фортфикационные Изготовления Средства Промышленного

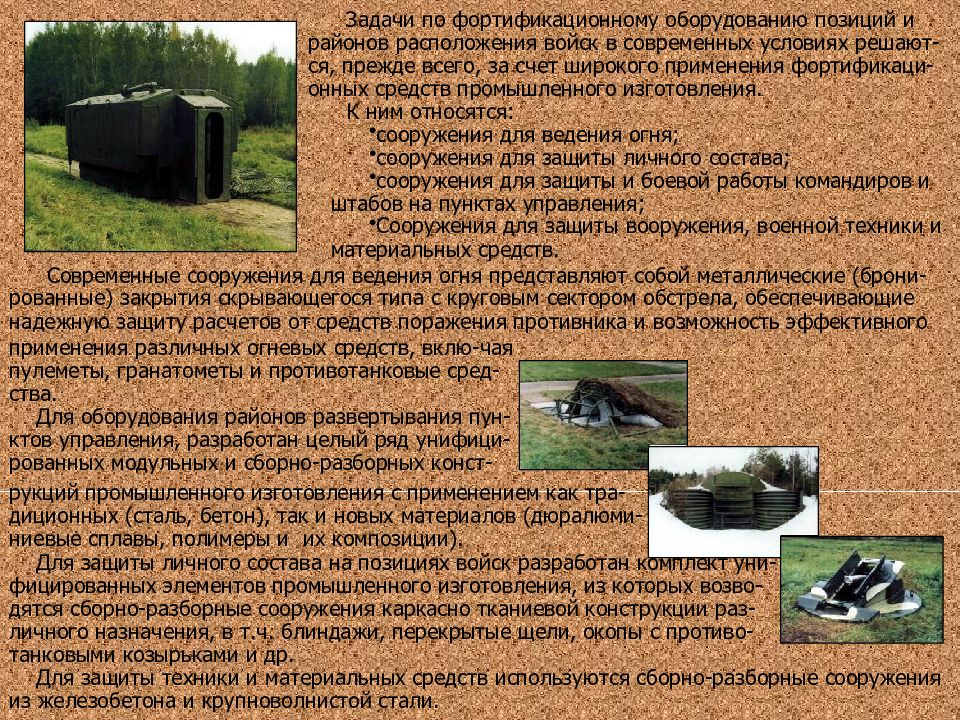

Задачи по фортификационному оборудованию позиций и районов расположения войск в современных условиях решают-ся, прежде всего, за счет широкого применения фортификаци-онных средств промышленного изготовления. К ним относятся: сооружения для ведения огня; сооружения для защиты личного состава; сооружения для защиты и боевой работы командиров и штабов на пунктах управления; Сооружения для защиты вооружения, военной техники и материальных средств. Современные сооружения для ведения огня представляют собой металлические (брони-рованные) закрытия скрывающегося типа с круговым сектором обстрела, обеспечивающие надежную защиту расчетов от средств поражения противника и возможность эффективного применения различных огневых средств, вклю-чая пулеметы, гранатометы и противотанковые сред-ства. Для оборудования районов развертывания пун-ктов управления, разработан целый ряд унифици-рованных модульных и сборно-разборных конст- рукций промышленного изготовления с применением как тра-диционных (сталь, бетон), так и новых материалов (дюралюми-ниевые сплавы, полимеры и их композиции). Для защиты личного состава на позициях войск разработан комплект уни-фицированных элементов промышленного изготовления, из которых возво-дятся сборно-разборные сооружения каркасно тканиевой конструкции раз-личного назначения, в т.ч. блиндажи, перекрытые щели, окопы с противо-танковыми козырьками и др. Для защиты техники и материальных средств используются сборно-разборные сооружения из железобетона и крупноволнистой стали.
Легкое каркасное сооружение ЛКС-3 Предназначено для защиты, работы и отды-ха личного состава на пунктах управления тактического звена. Основные тактико-технические характеристики Полезная площадь, м 2 6,9 Вместимость, чел. 4 Размеры, м: длина 4,2 ширина 1,5 высота 1,7 Масса, т 0,4 Время возведения расчетом из 4 человек с ПЗМ-2, ч 3 Транспортабельность на авто- мобиле ЗИЛ-131, шт. 4
Фортификационное сооружение ЛКТС Предназначено для защиты личного соста-ва на позициях и в районах расположения войск от средств поражения. Основные тактико-технические характеристики Полезная площадь, м 2 2,7 Вместимость, чел. 6 Размеры, м: длина 4,1 ширина 0,9 высота 1,5 Масса, т 0,1 Время возведения расчетом из 4 человек с ПЗМ-2, ч 2 Транспортабельность на авто- мобиле ЗИЛ-131, шт. 34
Фортификационное сооружение «Бункер» Предназначено для защиты, работы и отды-ха личного состава на пунктах управления оперативного звена. Основные тактико-технические характеристики Полезная площадь, м 2 26 Вместимость, чел. 14 Размеры, м: длина 8,6 ширина 3,3 высота 2,6 Масса, т 13 Время возведения саперным отделением с котлованной машиной и автокраном, ч 6 Транспортабельность на двух авто- мобилях ЗИЛ-131 с прицепами, к-т 1

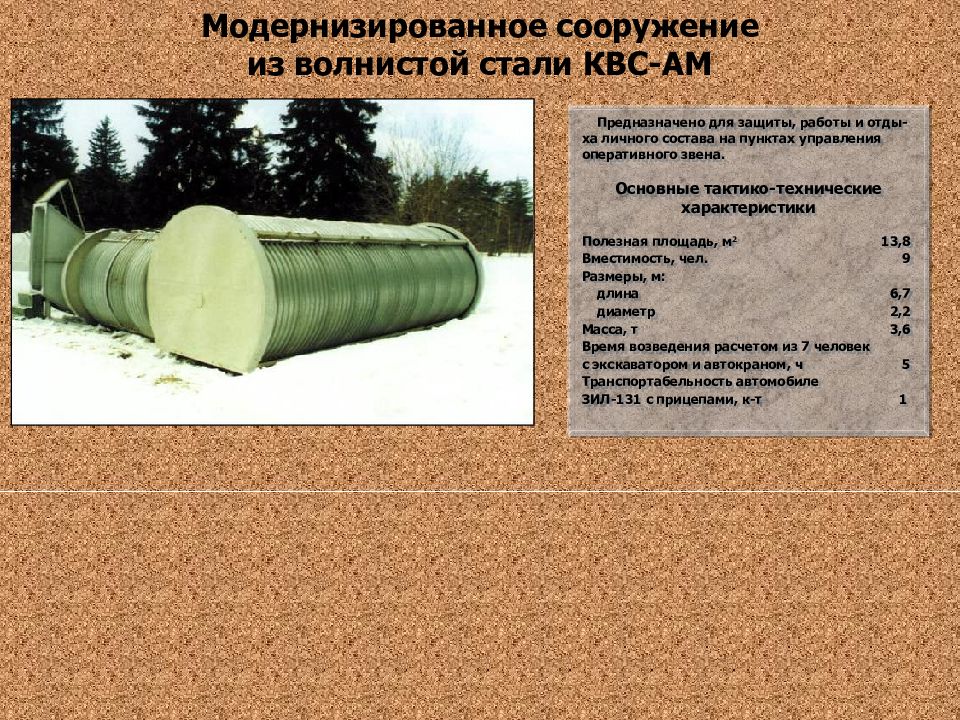

Модернизированное сооружение из волнистой стали КВС-АМ Предназначено для защиты, работы и отды-ха личного состава на пунктах управления оперативного звена. Основные тактико-технические характеристики Полезная площадь, м 2 13,8 Вместимость, чел. 9 Размеры, м: длина 6,7 диаметр 2,2 Масса, т 3,6 Время возведения расчетом из 7 человек с экскаватором и автокраном, ч 5 Транспортабельность автомобиле ЗИЛ-131 с прицепами, к-т 1

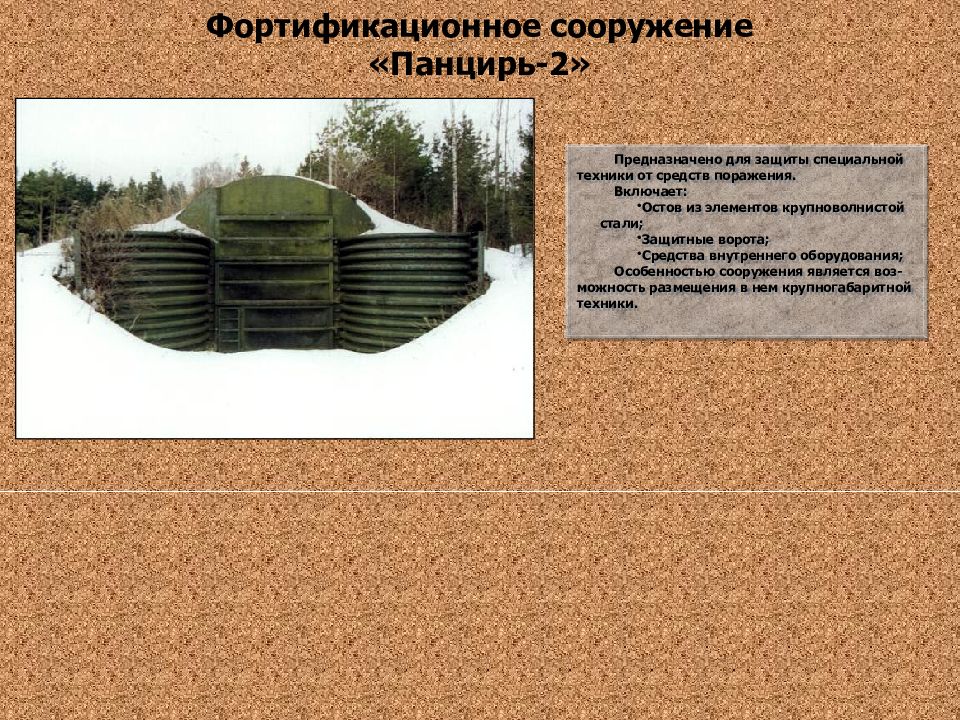

Фортификационное сооружение «Панцирь-2» Предназначено для защиты специальной техники от средств поражения. Включает: Остов из элементов крупноволнистой стали; Защитные ворота; Средства внутреннего оборудования; Особенностью сооружения является воз-можность размещения в нем крупногабаритной техники.
Фортификационное сооружение «Панцирь-2» Основные тактико-технические характеристики Полезная площадь, м 2 184 Размеры, м: длина 34,2 ширина 7 высота 6,18 Масса, т 3,6 Время возведения саперным взводом с котлованной машиной, 2 бульдозерами и 2 автокранами, ч 25 Размер въездного проема, м 4,2 х 5 Масса, т 111
Сборное железобетонное фортификационное сооружение «Гранит» Предназначено для защиты боевой и специ-альной техники от средств поражения. Особенностью сооружения являются его вы-сокие защитные свойства и возможность раз-мещения в нем крупногабаритной техники. Основные тактико-технические характеристики Полезная площадь, м 2 158 Размеры, м: длина 33 ширина 6,2 высота 4,8 Размер въездного проема, м 4,2 х 5 Время возведения саперным взводом с котлованной машиной, 2 бульдозерами и 2 автокранами, сут 7 Масса, т 450
Технические Имитации Средства Маскировки и

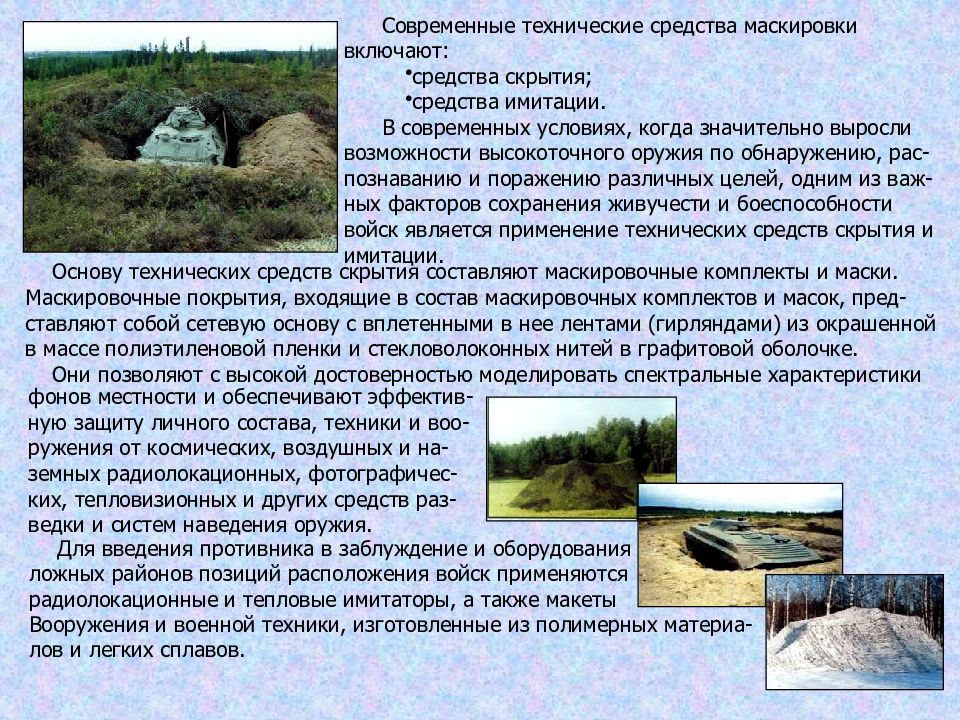

Современные технические средства маскировки включают: средства скрытия; средства имитации. В современных условиях, когда значительно выросли возможности высокоточного оружия по обнаружению, рас-познаванию и поражению различных целей, одним из важ-ных факторов сохранения живучести и боеспособности войск является применение технических средств скрытия и имитации. Основу технических средств скрытия составляют маскировочные комплекты и маски. Маскировочные покрытия, входящие в состав маскировочных комплектов и масок, пред-ставляют собой сетевую основу с вплетенными в нее лентами (гирляндами) из окрашенной в массе полиэтиленовой пленки и стекловолоконных нитей в графитовой оболочке. Они позволяют с высокой достоверностью моделировать спектральные характеристики фонов местности и обеспечивают эффектив-ную защиту личного состава, техники и воо-ружения от космических, воздушных и на-земных радиолокационных, фотографичес-ких, тепловизионных и других средств раз-ведки и систем наведения оружия. Для введения противника в заблуждение и оборудования ложных районов позиций расположения войск применяются радиолокационные и тепловые имитаторы, а также макеты Вооружения и военной техники, изготовленные из полимерных материа-лов и легких сплавов.

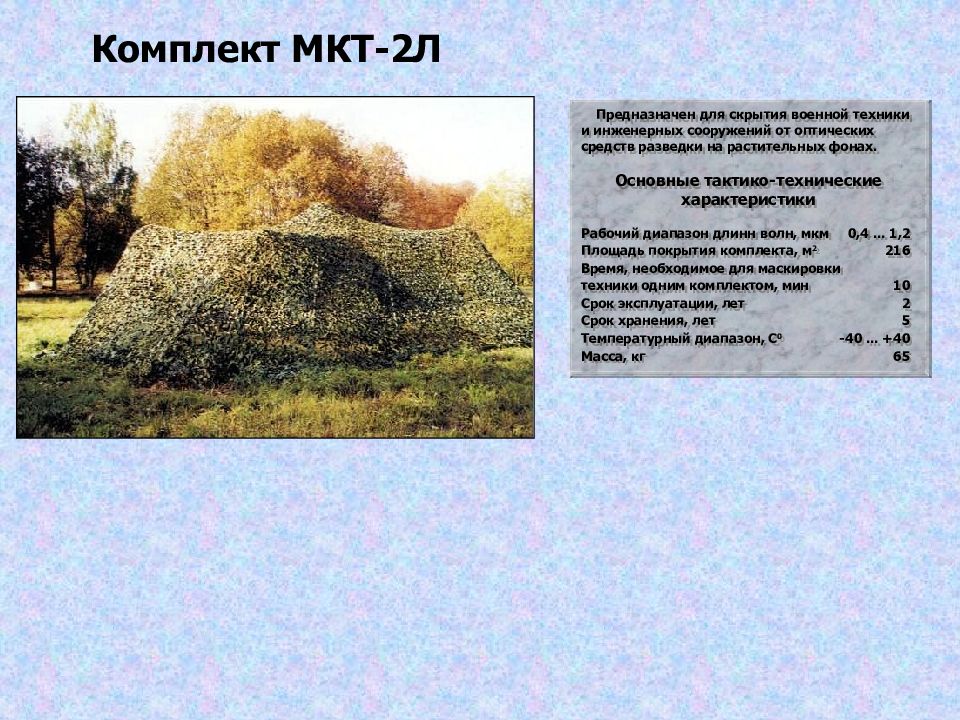

Комплект МКТ-2Л Предназначен для скрытия военной техники и инженерных сооружений от оптических средств разведки на растительных фонах. Основные тактико-технические характеристики Рабочий диапазон длинн волн, мкм 0,4... 1,2 Площадь покрытия комплекта, м 2 216 Время, необходимое для маскировки техники одним комплектом, мин 10 Срок эксплуатации, лет 2 Срок хранения, лет 5 Температурный диапазон, С 0 -40... +40 Масса, кг 65

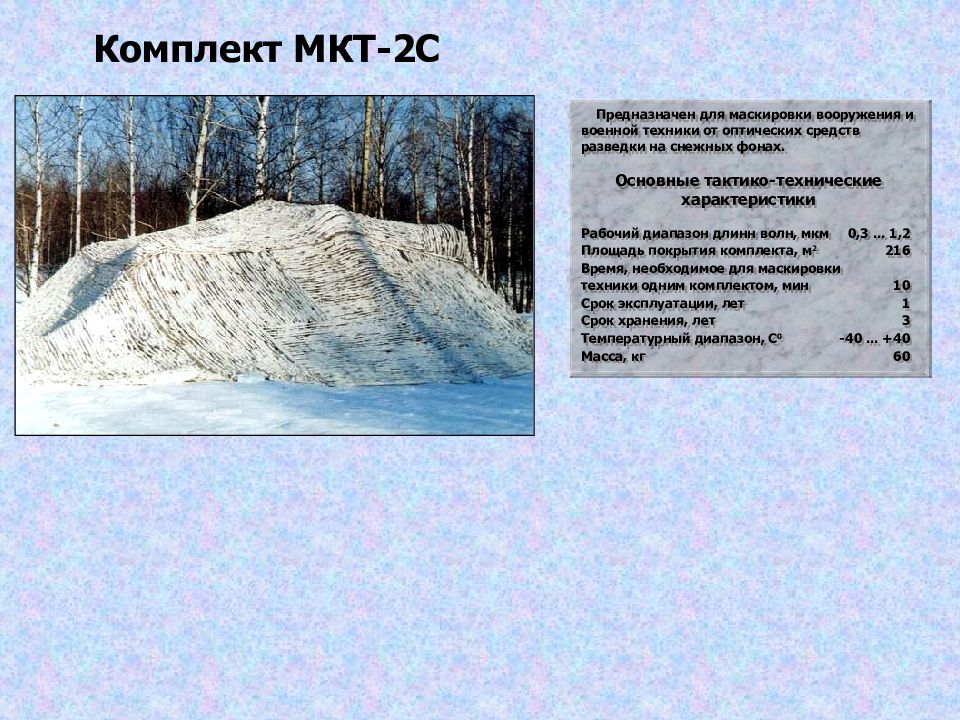

Комплект МКТ-2С Предназначен для маскировки вооружения и военной техники от оптических средств разведки на снежных фонах. Основные тактико-технические характеристики Рабочий диапазон длинн волн, мкм 0,3... 1,2 Площадь покрытия комплекта, м 2 216 Время, необходимое для маскировки техники одним комплектом, мин 10 Срок эксплуатации, лет 1 Срок хранения, лет 3 Температурный диапазон, С 0 -40... +40 Масса, кг 60

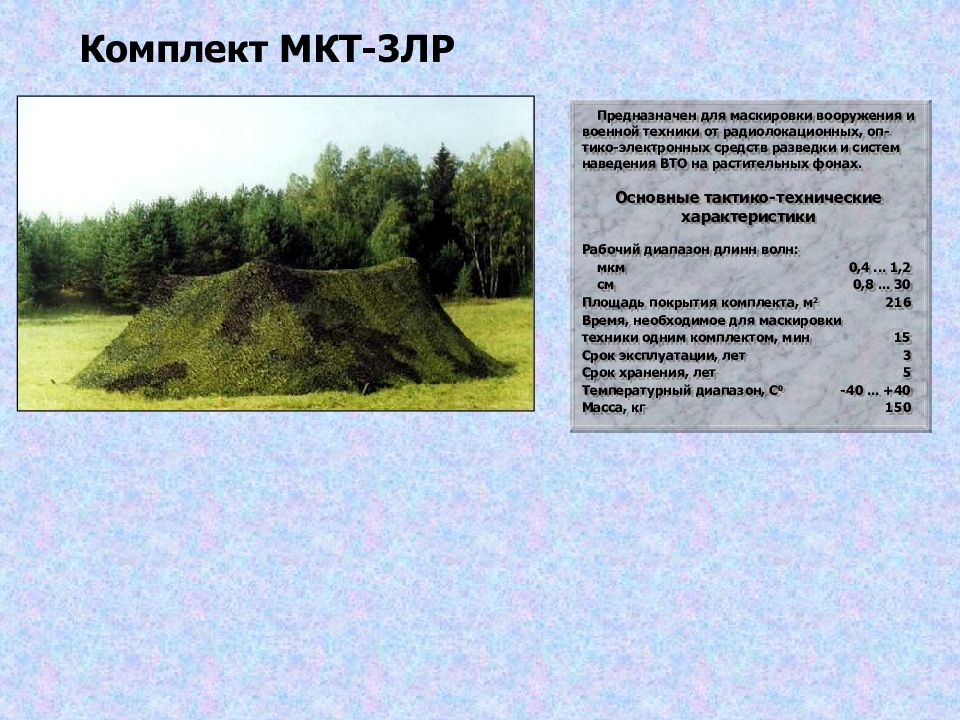

Комплект МКТ-3ЛР Предназначен для маскировки вооружения и военной техники от радиолокационных, оп-тико-электронных средств разведки и систем наведения ВТО на растительных фонах. Основные тактико-технические характеристики Рабочий диапазон длинн волн: мкм 0,4... 1,2 см 0,8... 30 Площадь покрытия комплекта, м 2 216 Время, необходимое для маскировки техники одним комплектом, мин 15 Срок эксплуатации, лет 3 Срок хранения, лет 5 Температурный диапазон, С 0 -40... +40 Масса, кг 150

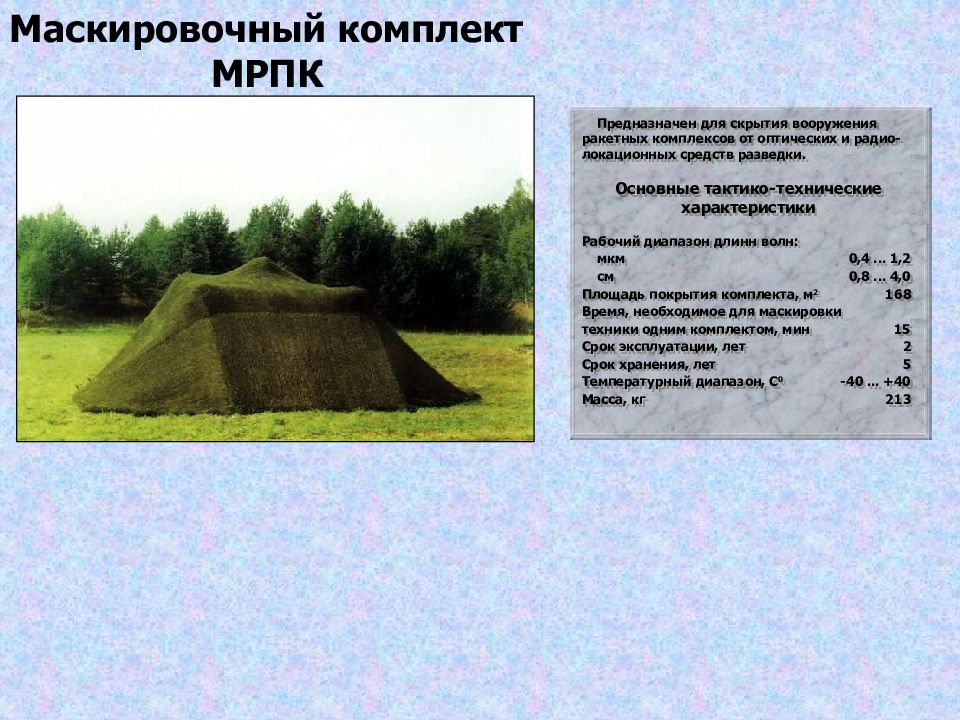

Маскировочный комплект МРПК Предназначен для скрытия вооружения ракетных комплексов от оптических и радио-локационных средств разведки. Основные тактико-технические характеристики Рабочий диапазон длинн волн: мкм 0,4... 1,2 см 0,8... 4,0 Площадь покрытия комплекта, м 2 168 Время, необходимое для маскировки техники одним комплектом, мин 15 Срок эксплуатации, лет 2 Срок хранения, лет 5 Температурный диапазон, С 0 -40... +40 Масса, кг 213

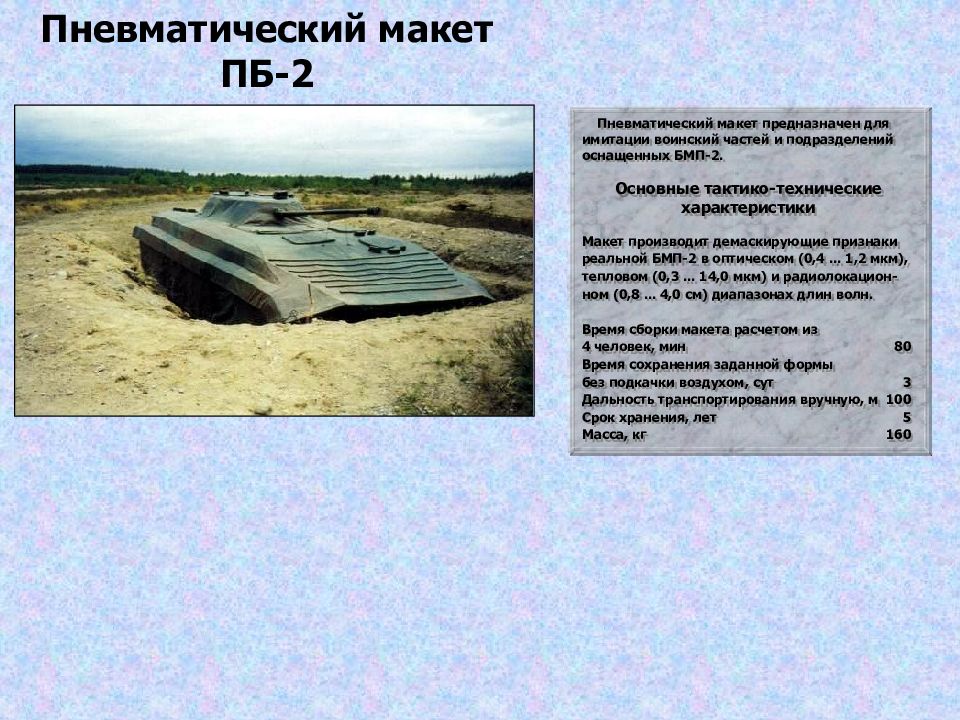

Пневматический макет ПБ-2 Пневматический макет предназначен для имитации воинский частей и подразделений оснащенных БМП-2. Основные тактико-технические характеристики Макет производит демаскирующие признаки реальной БМП-2 в оптическом (0,4... 1,2 мкм), тепловом (0,3... 14,0 мкм) и радиолокацион-ном (0,8... 4,0 см) диапазонах длин волн. Время сборки макета расчетом из 4 человек, мин 80 Время сохранения заданной формы без подкачки воздухом, сут 3 Дальность транспортирования вручную, м 100 Срок хранения, лет 5 Масса, кг 160
Комплект тепловых излучателей КТИ Предназначен для придания тепловых де-маскирующих признаков макетам ВВТ и дру-гим ложным объектам, а также для создания ложных тепловых целей (целей-ловушек). Основные тактико-технические характеристики Температура излучающей Поверхности, С 0 350... 450 Мощность излучения, Вт 800... 900 Вид топлива неэтилированный бензин всех марок Емкость заправки, л 1,2 Время работы на одной заправке, ч 10... 12 Масса в заправленном состоянии, кг 3,2
Средства полевого водоснабжения
Основными средствами полевого водоснабжения являются: Средства добычи грунтовых вод; Средства очистки и опреснения воды; Средства добычи грунтовых вод, включающие трубчатые и шнековые колодцы, буровые установки и водоподъемное оборудование, позволяют в короткие сроки сооружать водозаборные скважины глубиной до 200 метров и шахтные колодцы, а также откачивать из них воду. Современные средства очистки и опреснения воды имеют в своей номенклатуре целый ряд средств различной производительности, начиная от индивидуальных до средств комплексной очистки и опреснения воды производительностью до 10 м 3 /ч. В связи с общей ухудшающейся экологической обстановкой наибольшее развитие получили средства, основанные на перспективных безреагентных технологиях мембранного разделения сред. Эти средства обеспечивают очистку воды от естественных загрязнений, ее обеззараживание, а также опреснение. Современные средства полевого водоснабжения способны обеспечить личный состав качественной питьевой водой в соответствии с требуемыми нормами потребления.
Электротехнические средства общевойскового назначения

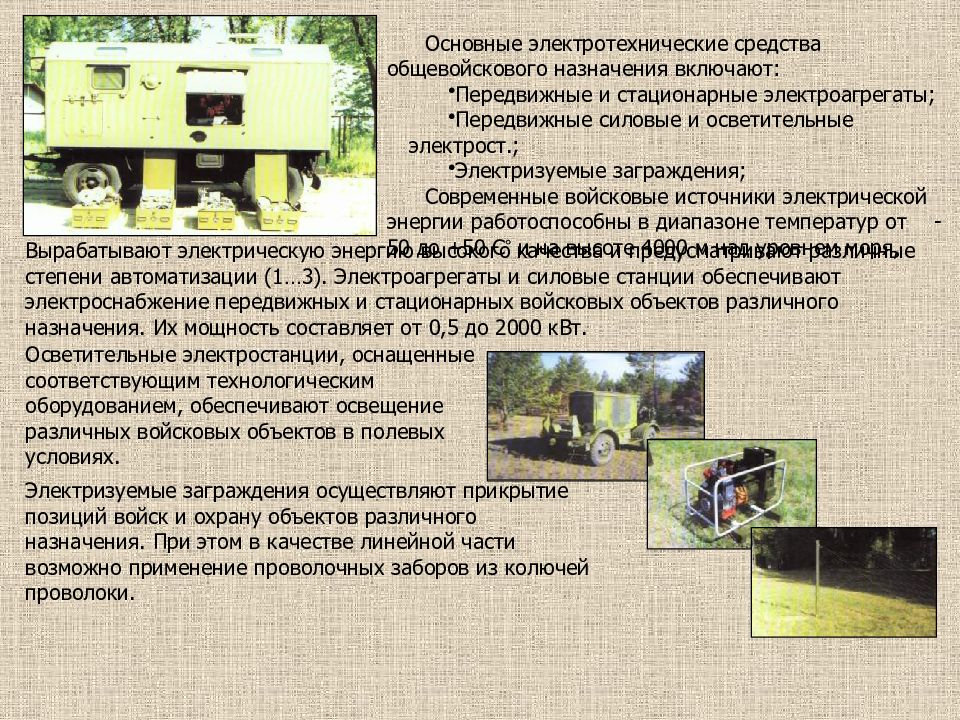

Основные электротехнические средства общевойскового назначения включают: Передвижные и стационарные электроагрегаты; Передвижные силовые и осветительные электрост.; Электризуемые заграждения; Современные войсковые источники электрической энергии работоспособны в диапазоне температур от -50 до +50 С ° и на высоте 4000 м над уровнем моря, Вырабатывают электрическую энергию высокого качества и предусматривают различные степени автоматизации (1…3). Электроагрегаты и силовые станции обеспечивают электроснабжение передвижных и стационарных войсковых объектов различного назначения. Их мощность составляет от 0,5 до 2000 кВт. Осветительные электростанции, оснащенные соответствующим технологическим оборудованием, обеспечивают освещение различных войсковых объектов в полевых условиях. Электризуемые заграждения осуществляют прикрытие позиций войск и охрану объектов различного назначения. При этом в качестве линейной части возможно применение проволочных заборов из колючей проволоки.
Передвижная электростанция ЭД16-Т400-1ВКОМ1 Предназначена для освещения и электроснабжения подвижных и стационарных военных объектов Основные тактико-технические характеристики Мощность, кВт 16 Напряжение, В 400 Частота, Гц 50 Род тока переменный трехфазный Длина кабельной сети, м 2261 Количество светильников, шт 120 Расход топлива, кг/ч 5,0 Ресурс до КР, ч 10 000 Габаритные размеры, мм: длина 6870 ширина 2610 высота 3230 Масса, кг 6420
Передвижная электростанция ЭД60-Т400-1РП Предназначена для электроснабжения подвижных средств вооружения и военной техники Основные тактико-технические характеристики Мощность, кВт 60 Напряжение, В 400 Частота, Гц 50 Род тока переменный трехфазный Длина кабельной сети, м 90 Расход топлива, кг/ч 13,8 Ресурс до КР, ч 10 000 Габаритные размеры, мм: длина 6200 ширина 2230 высота 2745 Масса, кг 4067
Средства общего назначения
К основным средствам общего назначения относятся: Средства технического обслуживания и ремонта; Грузоподъемные и подъемно-транспортные машины; Войсковые средства технического обслуживания и ремонта позволяют в боевых условиях поддерживать инженерную технику в рабочем состоянии, а также производить в короткие сроки ее ремонт и восстановление. Для обеспечения всех видов ремонтных работ и технического обслуживания в их состав входит широкая номенклатура необходимого технологического оборудования, приспособлений и инструмента. Грузоподъемные и подъемно-транспортные машины войскового назначения позволяют выполнять весь комплекс погрузочно - разгрузочных, строительно - складских работ как с обычными, так и разрядными грузами. Широкая номенклатура находящихся на вооружении средств общего назначения обеспечивает возможность выполнения требуемых объемов работ при инженерном и техническом обеспечении боевых действий войск.
Мастерская ремонта инженерного вооружения МРИВ Предназначена для технического обслуживания и войскового ремонта инженерного вооружения. Основные тактико-технические характеристики Время развертывания мастерской, ч 1,0 Время свертывания мастерской, ч 0,4 Кол-во ткущих ремонтов в смену 4…5 Кол-во развертываемых постов техни- ческого обслуживания и ремонта 5…8 Максимальная скорость движения, км/ч 80 Мощность источника питания, кВт 12 Масса, т 10,5 Расчет, чел. 6
