Тема 2 КОНСТРУКЦИИ ПАНЕЛЬНЫХ ЗДАНИЙ
Панельные здания Имеют повышенную заводскую готовность: отделанные наружные и внутренние поверхности и вмонтированные окна и двери Высота и длина панелей совпадают с размерами этажа или шага поперечных несущих конструкций Высота зданий – до 30 этажей Панели - плоскостные крупноразмерные элементы небольшой толщины, массой до 10 т бескаркасные каркасные
2.1. Каркасно-панельные здания Применяется в зданиях высотой до 30 этажей Несущей основой служит железобетонный каркас, а стены выполняют ограждающие функции
а – с самонесущими стенами, б – с навесными стенами 1 – колонны, 2 – ригели, 3 – плиты перекрытий, 4 – стены самонесущие, 5 – навесные панели 2.1. Каркасно-панельные здания
Образованы панелями, выполняющими несущую и ограждающую функции Схема имеет преимущественное применение в массовом жилищном строительстве 2.2. Бескаркасные панельные здания Схема применяется в зданиях до 25 этажей
1 - внутренняя стеновая панель; 2 - фундаментный блок; 3 - плита перекрытия; 4 - наружная стеновая панель; 5 - кровельная плита 2.2. Бескаркасные панельные здания
С поперечными несущими стенами 2.2. Бескаркасные панельные здания С продольными несущими стенами
Преимущества Продольные наружные стены, как самонесущие могут быть выполнены только для обеспечения теплозащиты, т. е. из малопрочного материала С поперечными несущими стенами Возможность получения уступов и криволинейности фасадной линии в плане - обеспечивается разнообразие крупной пластики фасада Преимущества
1 – наружные панели, 2 – санитарно-технические кабины, 3 – не несущие перегородки, 4 – несущие стены-перегородки, 5 – панели перекрытий, 6 – внутренняя продольная стена, 7 – цокольные панели, 8 – блоки фундаментов С поперечными несущими стенами
Шаг: 2,4; 2,7;…4,2; 4,5 (м) Плиты перекрытий сплошные размером на комнату С малым шагом поперечных несущих стен Со смешанным шагом поперечных несущих стен Плиты перекрытий сплошные размером на комнату С поперечными несущими стенами С большим шагом поперечных несущих стен Шаг: 4,8; 5,1;…7,2 м Плиты перекрытий пустотные
Мобильность планировки. Необходимость совмещения ограждающих и несущих функций для наружных продольных стен. Ограничение этажности зданий до 5-ти. Усложнение конструкции выступающих и западающих плоскостей наружных стен. Плиты перекрытий пустотные или сплошные С продольными несущими стенами Недостатки Преимущества
Дома повышенной этажности Помимо поперечных несущих стен с малым шагом устраиваются внутренние продольные несущие стены Плиты перекрытий сплошные «на комнату» С продольными и поперечными несущими стенами
Двухрядная этажность средняя, стены только самонесущие Однорядная этажность любая Горизонтальная Вертикальная Схемы разрезки наружных стен на панели

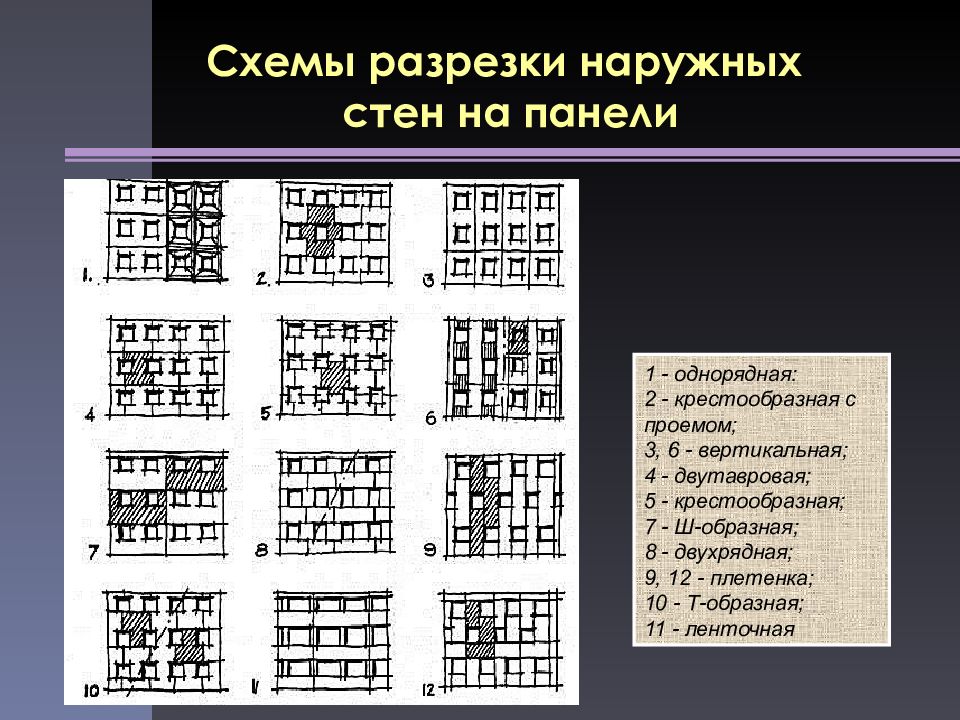

1 - однорядная: 2 - крестообразная с проемом; 3, 6 - вертикальная; 4 - двутавровая; 5 - крестообразная; 7 - Ш-образная; 8 - двухрядная; 9, 12 - плетенка; 10 - Т-образная; 11 - ленточная Схемы разрезки наружных стен на панели

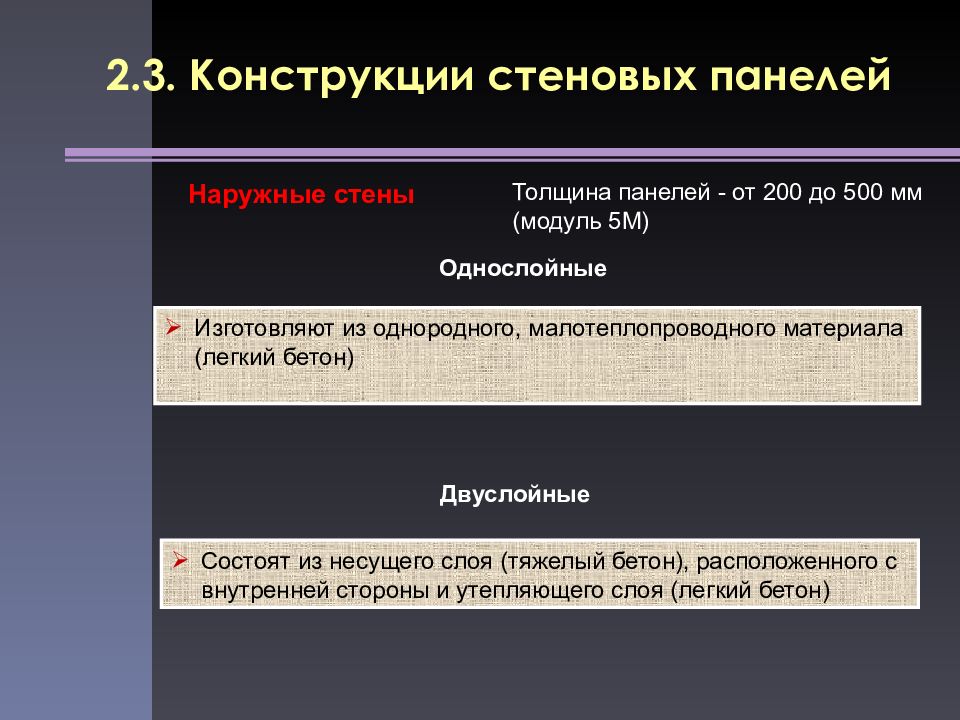

Изготовляют из однородного, малотеплопроводного материала (легкий бетон) 2.3. Конструкции стеновых панелей Наружные стены Состоят из несущего слоя (тяжелый бетон), расположенного с внутренней стороны и утепляющего слоя (легкий бетон) Однослойные Двуслойные Толщина панелей - от 200 до 500 мм (модуль 5М)
Железобетонные Трехслойные панели Облегченные Состоят из двух железобетонных плит, между которыми расположен слой утеплителя Достоинства: большее сопротивление теплопередаче, большая несущая способность, повышение водонепроницаемости фасадного слоя Железобетонные: 2.3. Конструкции стеновых панелей
Трехслойные панели 2.3. Конструкции стеновых панелей
Облегченные панели металлические стеклопластиковые асбестоцементные Комплектацию облицовочных и утепляющих слоев в панель выполняют, склеивая их между собой ( сэндвич-панели ), либо путем крепления к внутреннему каркасу панели ( каркасные ) 2.3. Конструкции стеновых панелей
Облегченные панели Сэндвич 2.3. Конструкции стен панельных зданий
без заделки 1 - панели наружной стен; 2 - панель перекрытия; 3 - проклейка лентой «герлен»; 4 - заделка цементным раствором; 5 - синтетический жгут; 6 - утепляющий вкладыш; 7 - гернит на мастике; 8 - пенополиэтиленовые прокладки; 9 - уретановый герметик; 10 - пенополиуретановый герметик с уплотнительными прокладками с пенополиуретановым герметиком Горизонтальные 2.3. Конструкции стен панельных зданий Стыки стеновых панелей

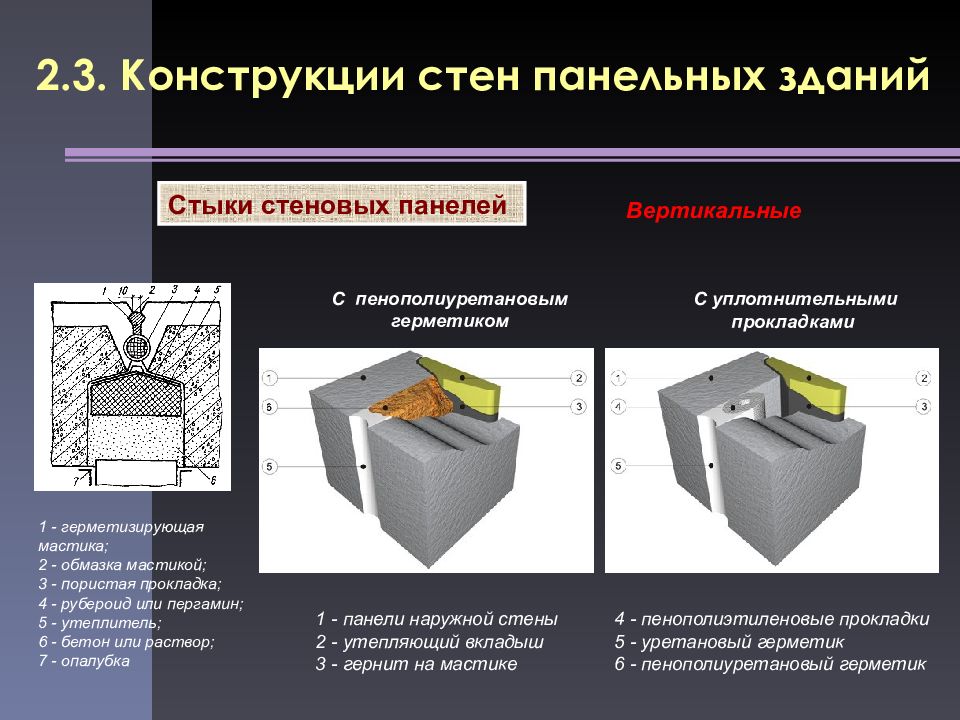

1 - панели наружной стены 2 - утепляющий вкладыш 3 - гернит на мастике С пенополиуретановым герметиком С уплотнительными прокладками 2.3. Конструкции стен панельных зданий 4 - пенополиэтиленовые прокладки 5 - уретановый герметик 6 - пенополиуретановый герметик Вертикальные Стыки стеновых панелей 1 - герметизирующая мастика; 2 - обмазка мастикой; 3 - пористая прокладка; 4 - рубероид или пергамин; 5 - утеплитель; 6 - бетон или раствор; 7 - опалубка
Горизонтальные (а), вертикальные закрытые (б) и открытые (в): 1- панель наружной стены; 2 - цементный раствор или полимерный состав; 3 - герметизирующая мастика; 4 - панель верхнего этажа; 5 - упругая прокладка; 6 - слой раствора; 7 - междуэтажное перекрытие; 8 - теплопакет ; 9 - слой рубероида; 10 - монолитный бетон; 11 - панель внутренней стены; 12 - водоотбойная лента; 13 - декомпрессионная полость; 14 - водоотбойная лента; 15 - оцинкованный фартук. 2.3. Конструкции стен панельных зданий Закрытый стык герметик находится снаружи Открытый стык герметик находится внутри стыка
2.3. Конструкции стен панельных зданий а — закрытый, б — открытый, в -дренированный, г — внахлестку. 1 — оцинкованная пластина, 2 — цементый раствор, 3 — герметизирующая мостика. 4 — гернит или пороизол, 5 — руберойд, 6 — бетон, 7 — водоотбойная лента, 8 — утеплитель, 9 — водоотводной фартук, 10 — уплотняющий жгут, 11 — цементно-песчаный слой, 12 — пакля Стыки стеновых панелей
а - закрытый; б - дренированный; в - открытый стык, варианты с декомпрессионным каналом, с водоотводящей лентой; 1 - упругая прокладка; 2 - герметизирующая мастика; 3 - защитное покрытие; 4 - воздухозащитная проклейка; 5 - утепляющий вкладыш; 6 – бетон замоноличивания; 7- водоотводящий фартук; 8 - водоотводная лента; 9 - декомпрессионный канал; 10 - гидроизоляция 2.3. Конструкции стен панельных зданий Стыки стеновых панелей

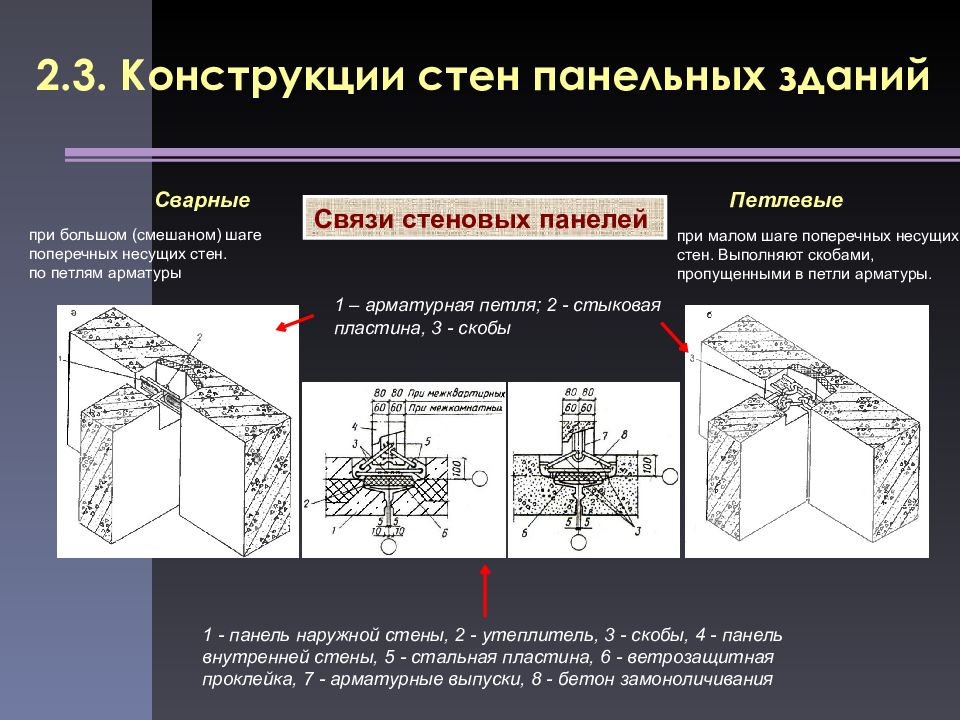

2.3. Конструкции стен панельных зданий 1 – арматурная петля; 2 - стыковая пластина, 3 - скобы Сварные Петлевые Связи стеновых панелей 1 - панель наружной стены, 2 - утеплитель, 3 - скобы, 4 - панель внутренней стены, 5 - стальная пластина, 6 - ветрозащитная проклейка, 7 - арматурные выпуски, 8 - бетон замоноличивания при большом (смешаном) шаге поперечных несущих стен. по петлям арматуры при малом шаге поперечных несущих стен. Выполняют скобами, пропущенными в петли арматуры.
Связи внутренних стеновых панелей 2.3. Конструкции стен панельных зданий Горизонтальные Вертикальные
