Тема № 3: Боеприпасы наземной артиллерии и ракеты ракетных комплексов. Занятие 1. Назначение и классификация артиллерийских выстрелов. Боевой комплект орудия. Назначение, общее устройство и принцип действия выстрелов к 2А65. Маркировка боеприпасов и укупорки. Окраска снарядов. Обращение с боеприпасами при хранении, транспортировке и стрельбе.
Рис. 2. Выстрел раздельно- гильзового заряжания: 1 - взрыватель, 2 - снаряд, 3 - усиленная крышка; 4 - нормальная крышка; 5 - размеднитель; 6 - метательный заряд; 7 - гильза; 8 - капсюльная втулка
Рис. 4 Выстрел унитарного заряжания: 1 - взрыватель; 2 - снаряд; 3 - обтюратор; 4- картонный цилиндрик; 5 - кружок; 6 - размеднитель; 7 - метательный заряд; 8 - гильза; 9 - флегметизатор; 10 - капсюльная втулка
Минометный выстрел: 1 - взрыватель; 2 - мина; 3 - воспламенительный заряд; 4 - метательный заряд; 5 - стабилизатор

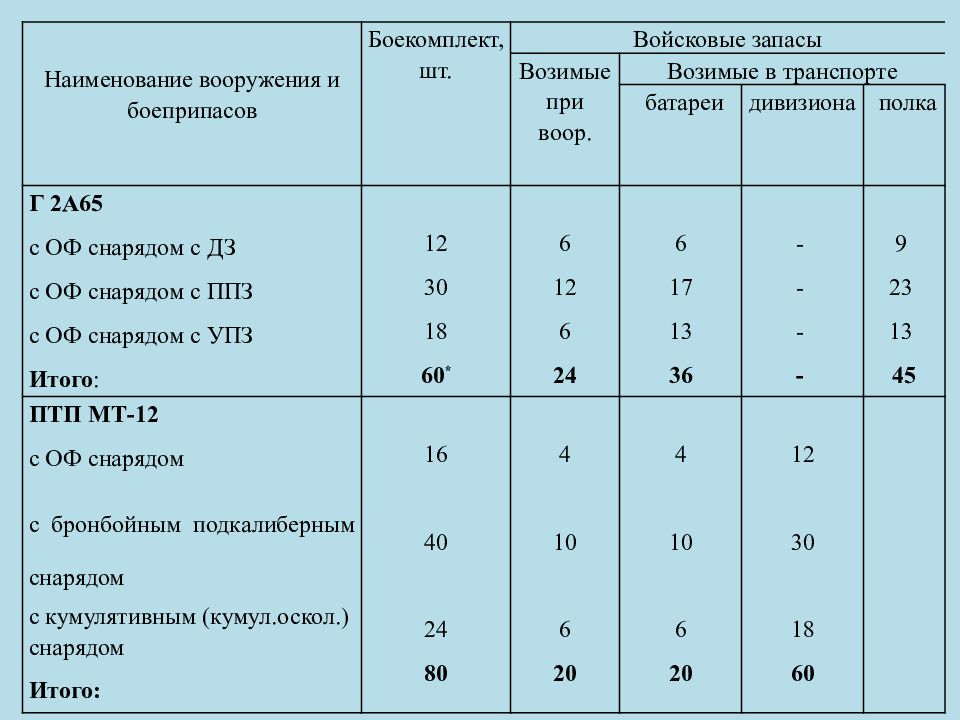

Наименование вооружения и боеприпасов Боекомплект, шт. Войсковые запасы Возимые при воор. Возимые в транспорте батареи дивизиона полка Г 2А65 с ОФ снарядом с ДЗ с ОФ снарядом с ППЗ с ОФ снарядом с УПЗ Итого : 12 30 18 60 * 6 12 6 24 6 17 13 36 - - - - 9 23 13 45 ПТП МТ-12 с ОФ снарядом с бронбойным подкалиберным снарядом с кумулятивным ( кумул.оскол.) снарядом Итого: 16 40 24 80 4 10 6 20 4 10 6 20 12 30 18 60

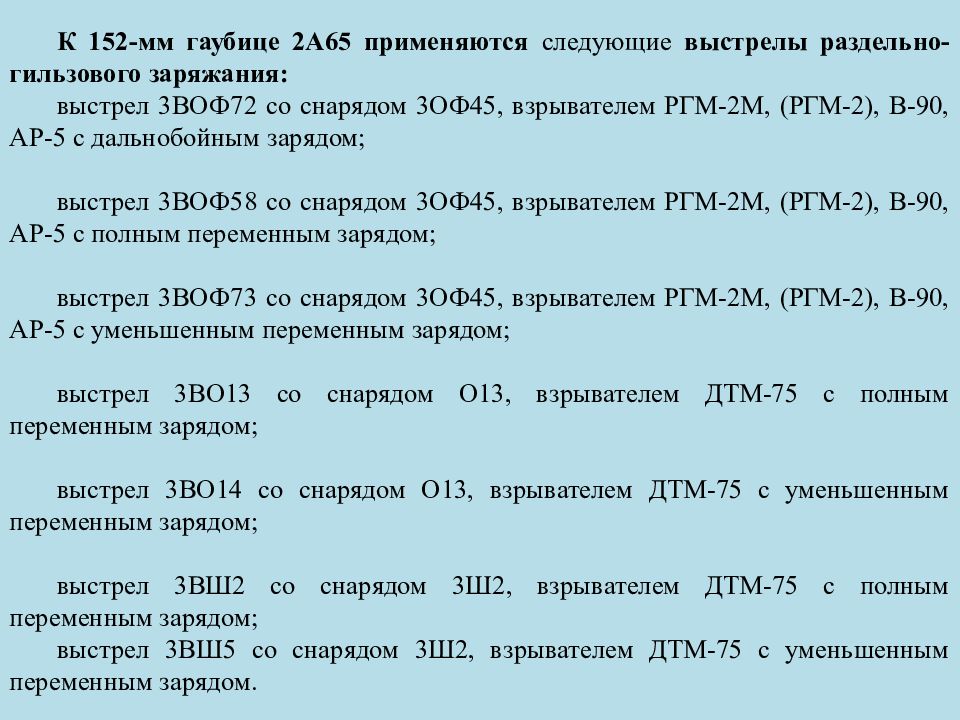

К 152-мм гаубице 2А65 применяются следующие выстрелы раздельно-гильзового заряжания: выстрел 3ВОФ72 со снарядом 3ОФ45, взрывателем РГМ-2М, (РГМ-2), В-90, АР-5 с дальнобойным зарядом; выстрел 3ВОФ58 со снарядом 3ОФ45, взрывателем РГМ-2М, (РГМ-2), В-90, АР-5 с полным переменным зарядом; выстрел 3ВОФ73 со снарядом 3ОФ45, взрывателем РГМ-2М, (РГМ-2), В-90, АР-5 с уменьшенным переменным зарядом; выстрел 3ВО13 со снарядом О13, взрывателем ДТМ-75 с полным переменным зарядом; выстрел 3ВО14 со снарядом О13, взрывателем ДТМ-75 с уменьшенным переменным зарядом; выстрел 3ВШ2 со снарядом 3Ш2, взрывателем ДТМ-75 с полным переменным зарядом; выстрел 3ВШ5 со снарядом 3Ш2, взрывателем ДТМ-75 с уменьшенным переменным зарядом.
Характеристикой фугасного действия при стрельбе по траншее является приведенная зона разрушения траншеи, а при стрельбе на разрушение различных сооружений – величина радиусов воронок. Калибр Приведенная зона Радиус воронки снаряда разрушения траншеи, м2 м 85 11 1,0 122 24 1,5 152 36 1,8
Величины приведенных зон осколочного поражения при стрельбе по живой силе. Для стрелка в Для стрелка в Калибр Угол положении стоя положении лежа падения, снаряда град Фронт, Глубина, Пло- Фронт, Глубина, Пло- , мм. щадь, щадь, м м м2 м м м2 85 20 – 40 28 10 280 19 7 130 122 20 –50 40 20 800 24 13 310 152 20 –50 43 22 950 26 14 360
152-мм выстрел 3ВОФ72 с осколочно-фугасным снарядом 3ОФ45 и дальнобойным зарядом к системам 2А65, 2С19 Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Тактико-технические характеристики Масса, кг: снаряда ………………………………… 43,56 взрывчатого состава ……………………7,65 Максимальная дальность стрельбы, км ……… 24,7 Эффективность действия снаряда 1,2 - 1,3 раза выше, чем у ОФС ЗОФ25 Диапазон температур применения, град. С … + 50
152-мм выстрел 3ВОФ73 с осколочно-фугасным снарядом 3ОФ45 с уменьшенным переменным зарядом к системам 2А65, 2С19 Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Тактико-технические характеристики Масса, кг: снаряда ……………………… 43,56 взрывчатого состава ……………………7,65 Максимальная дальность стрельбы, км … 14,37 Эффективность действия снаряда …… в 1,2 - 1,3 раза выше, чем у ОФС 3ОФ25 Диапазон эксплуатационных температур, град. С … ±50

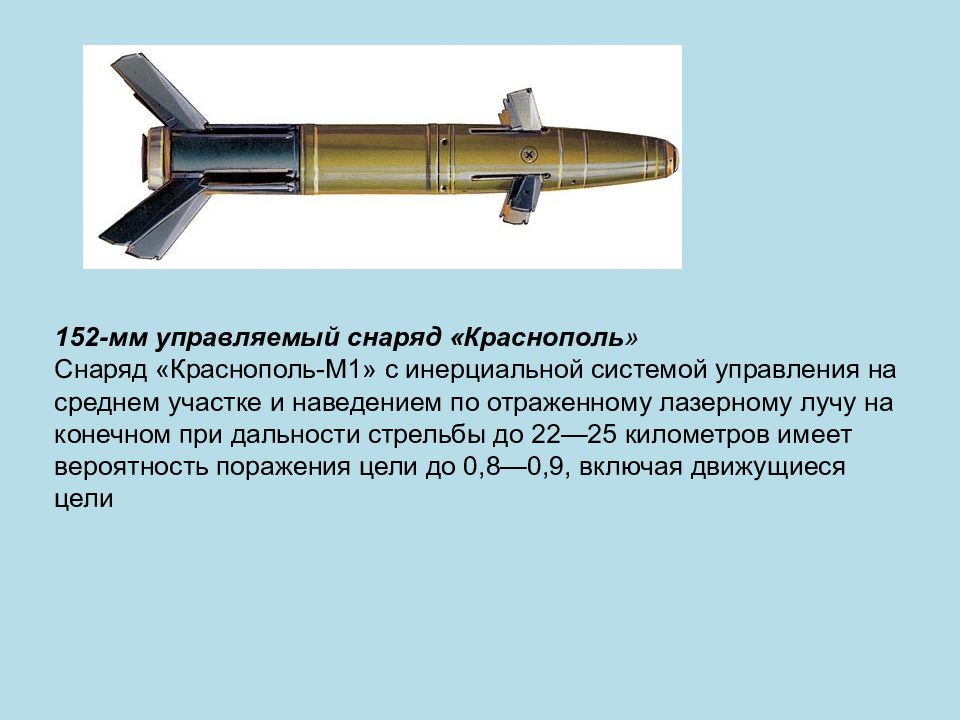

152-мм управляемый снаряд «Краснополь » Снаряд «Краснополь-М1» с инерциальной системой управления на среднем участке и наведением по отраженному лазерному лучу на конечном при дальности стрельбы до 22—25 километров имеет вероятность поражения цели до 0,8—0,9, включая движущиеся цели

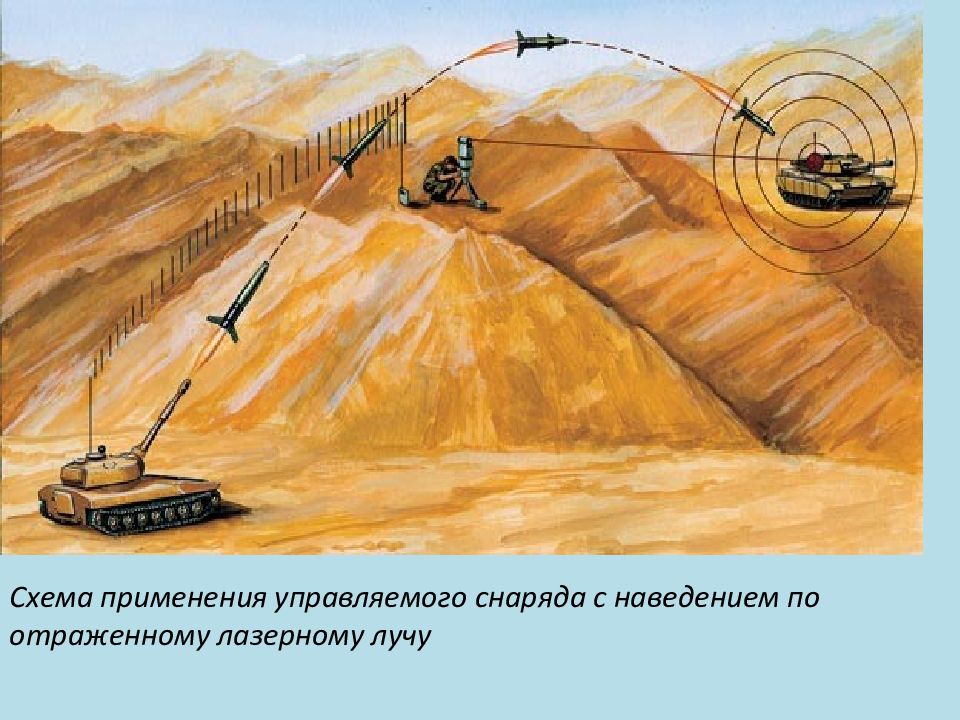

Схема применения управляемого снаряда с наведением по отраженному лазерному лучу

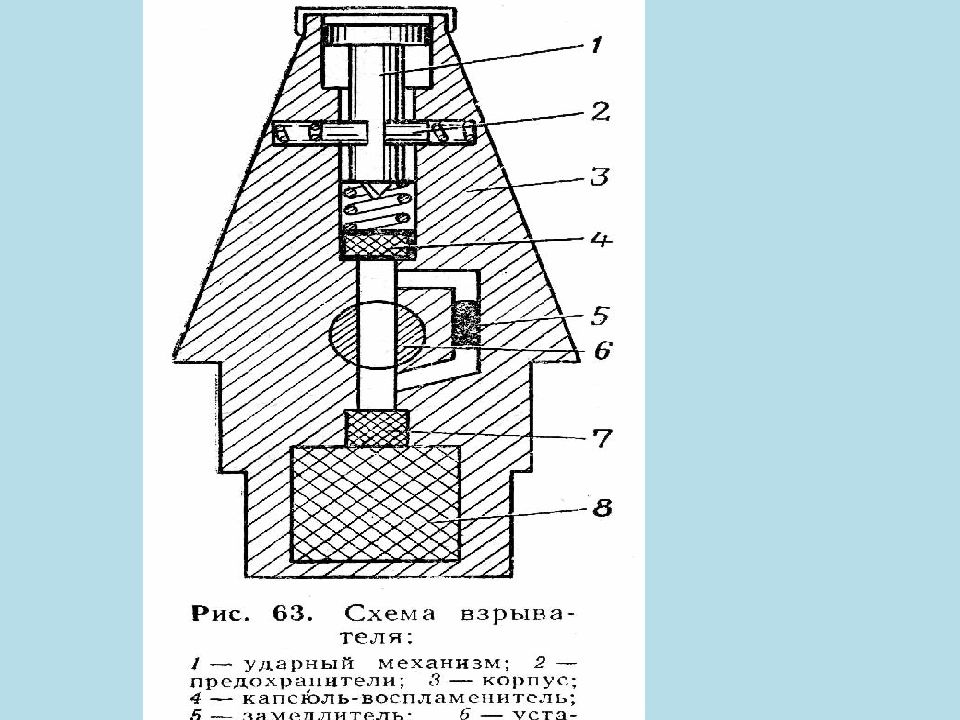

РГМ-2 Рдултовский головной мембранный взрыватель второго образца (РГМ-2) предохранительного типа с тремя установками действия взрывателя: фугасное (инерционное) действие – кран открыт, колпачок навинчен; 2) осколочное ( мгновенное ) действие – кран открыт, колпачок свинчен; 3) замедленное ( рикошетное ) действие – кран закрыт, колпачок навинчен. Заводская установка взрывателя на фугасное действие. В мирное время, при проведении стрельб, установка взрывателя – заводская. Взрыватель РГМ-2 применяется к осколочным, осколочно-фугасным, фугасным и дымовым снарядам. ВЗРЫВАТЕЛЬ РГМ-2

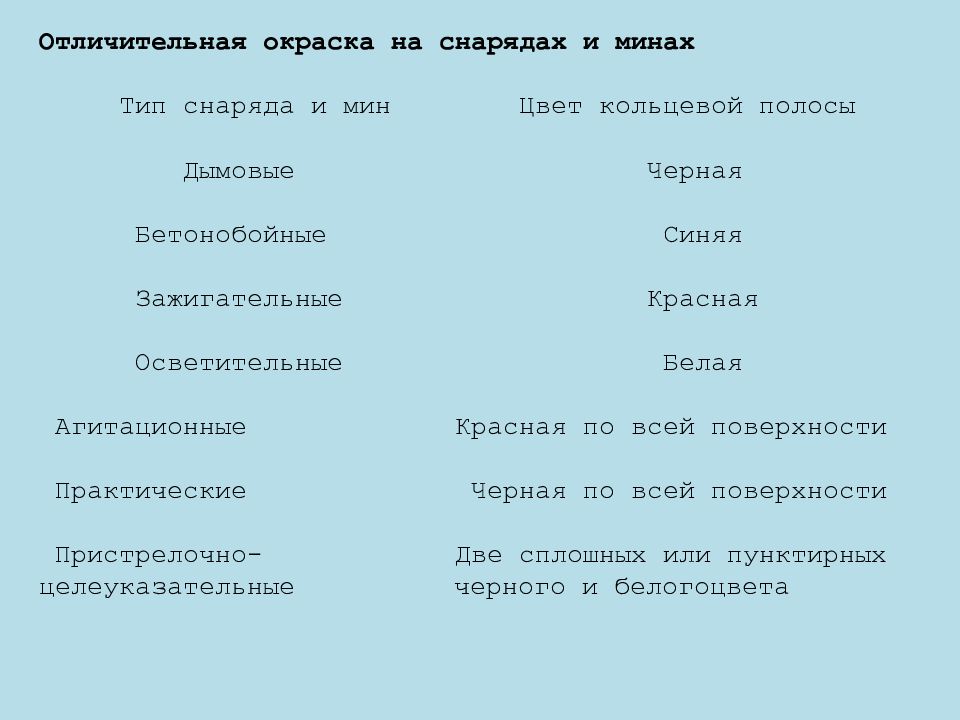

Отличительная окраска на снарядах и минах Тип снаряда и мин Цвет кольцевой полосы Дымовые Черная Бетонобойные Синяя Зажигательные Красная Осветительные Белая Агитационные Красная по всей поверхности Практические Черная по всей поверхности Пристрелочно- Две сплошных или пунктирных целеуказательные черного и белогоцвета

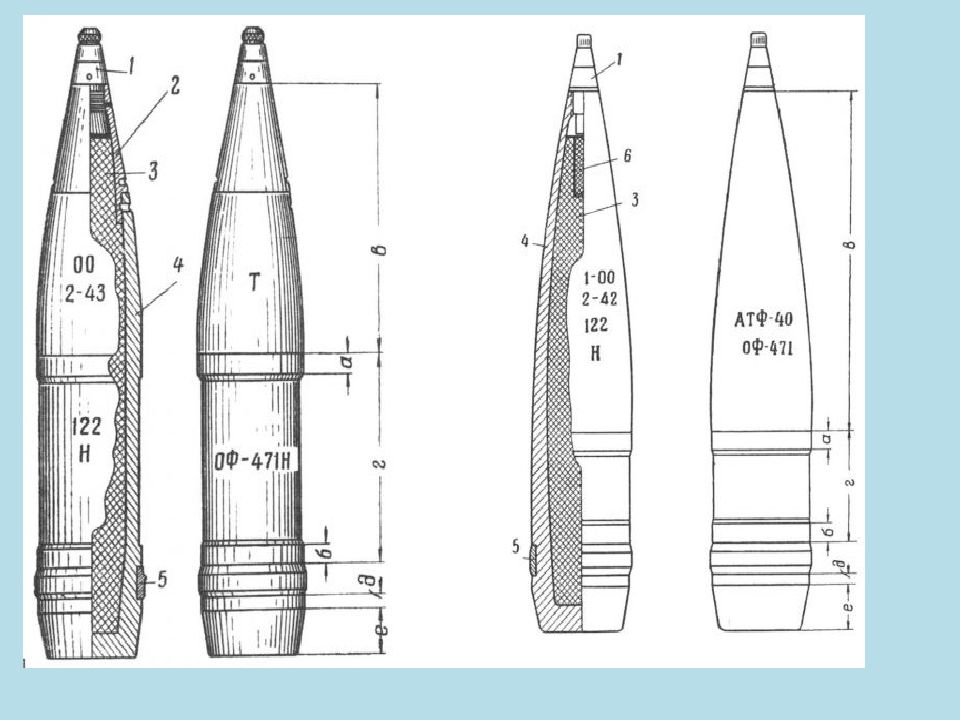

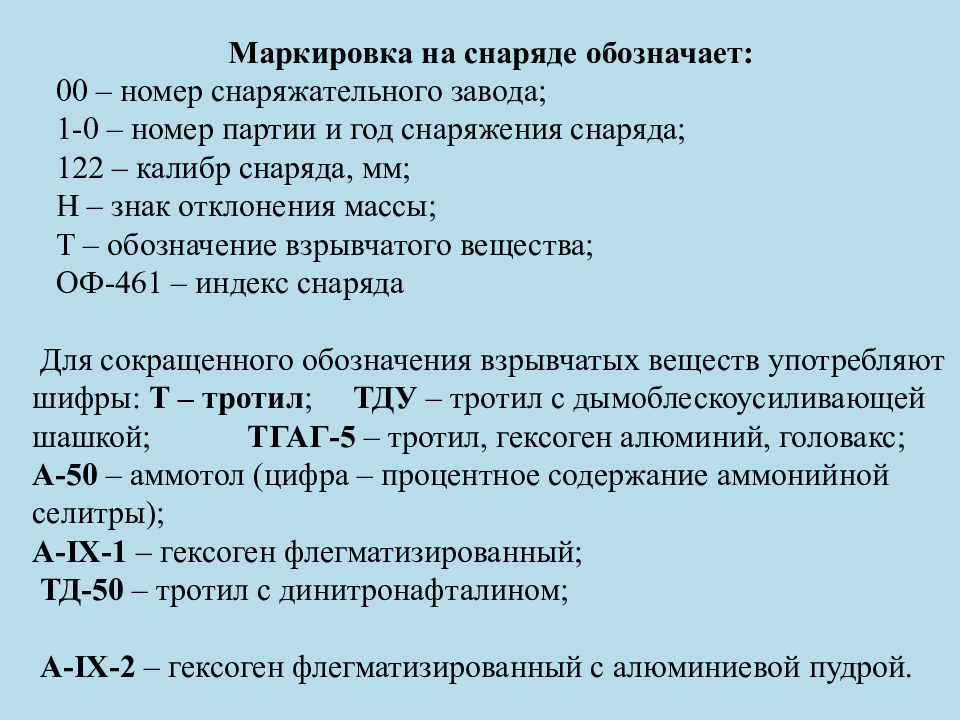

Маркировка на снаряде обозначает: 00 – номер снаряжательного завода; 1-0 – номер партии и год снаряжения снаряда; 122 – калибр снаряда, мм; Н – знак отклонения массы; Т – обозначение взрывчатого вещества; ОФ-461 – индекс снаряда Для сокращенного обозначения взрывчатых веществ употребляют шифры: Т – тротил ; ТДУ – тротил с дымоблескоусиливающей шашкой; ТГАГ-5 – тротил, гексоген алюминий, головакс; А-50 – аммотол (цифра – процентное содержание аммонийной селитры); А-IX-1 – гексоген флегматизированный; ТД-50 – тротил с динитронафталином; А-IX-2 – гексоген флегматизированный с алюминиевой пудрой.

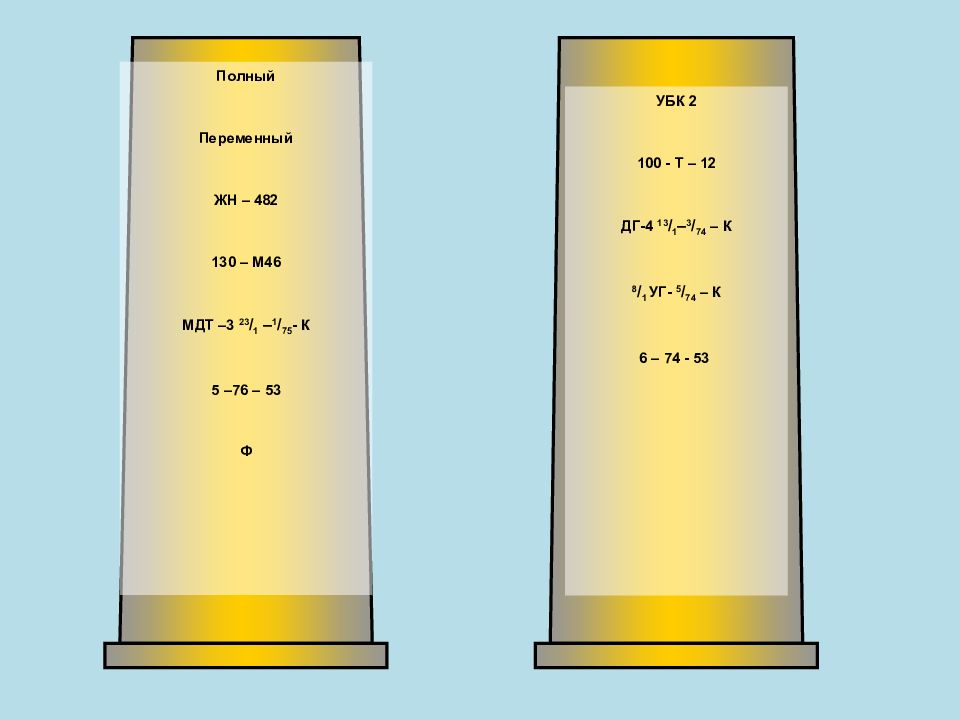

Полный Переменный ЖН – 482 130 – М46 МДТ –3 23 / 1 – 1 / 75 - К 5 –76 – 53 Ф УБК 2 100 - Т – 12 ДГ-4 13 / 1 – 3 / 74 – К 8 / 1 УГ- 5 / 74 – К 6 – 74 - 53

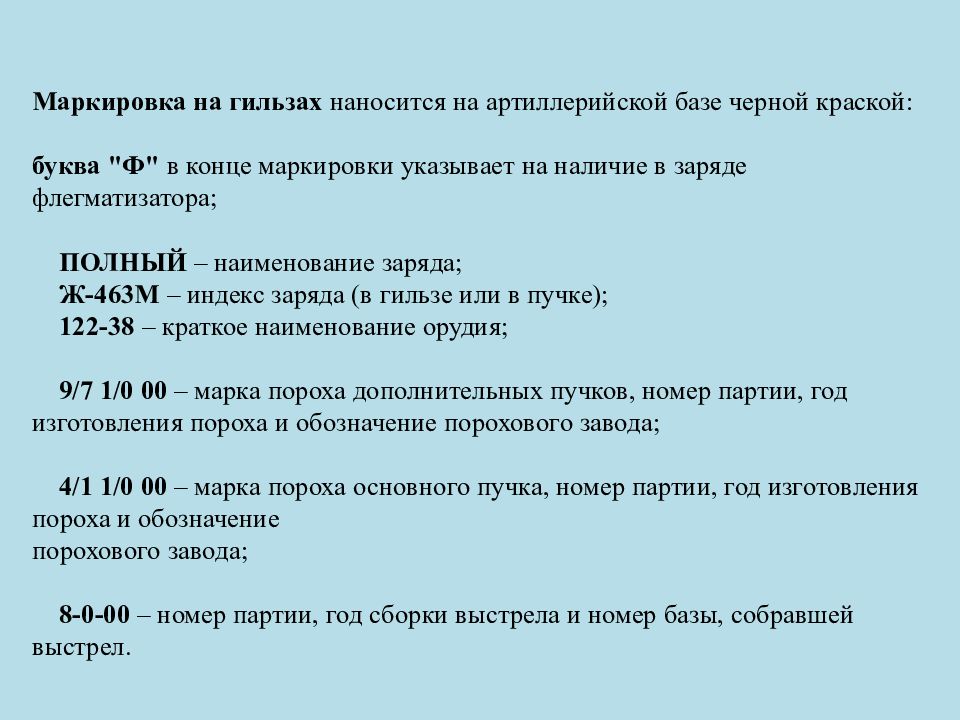

Маркировка на гильзах наносится на артиллерийской базе черной краской: буква "Ф" в конце маркировки указывает на наличие в заряде флегматизатора; ПОЛНЫЙ – наименование заряда; Ж-463М – индекс заряда (в гильзе или в пучке); 122-38 – краткое наименование орудия; 9/7 1/0 00 – марка пороха дополнительных пучков, номер партии, год изготовления пороха и обозначение порохового завода; 4/1 1/0 00 – марка пороха основного пучка, номер партии, год изготовления пороха и обозначение порохового завода; 8-0-00 – номер партии, год сборки выстрела и номер базы, собравшей выстрел.

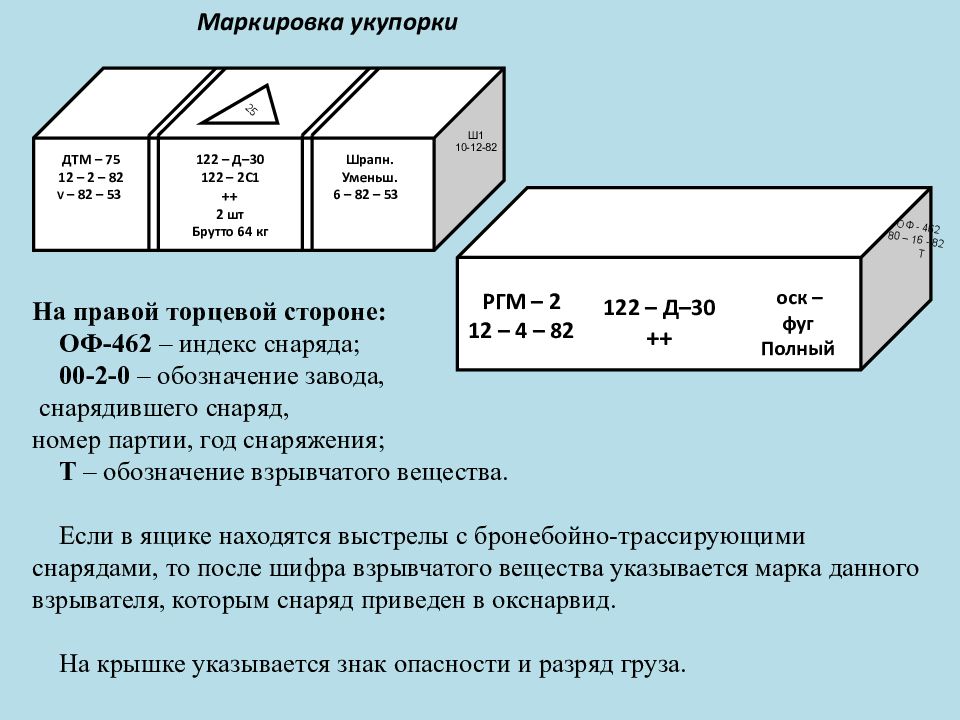

ДТМ – 75 12 – 2 – 82 V – 82 – 53 122 – Д–30 122 – 2С1 ++ 2 шт Брутто 64 кг Шрапн. Уменьш. 6 – 82 – 53 Ш1 10-12-82 25 Маркировка укупорки На правой торцевой стороне: ОФ-462 – индекс снаряда; 00-2-0 – обозначение завода, снарядившего снаряд, номер партии, год снаряжения; Т – обозначение взрывчатого вещества. Если в ящике находятся выстрелы с бронебойно-трассирующими снарядами, то после шифра взрывчатого вещества указывается марка данного взрывателя, которым снаряд приведен в окснарвид. На крышке указывается знак опасности и разряд груза. 122 – Д–30 ++ РГМ – 2 12 – 4 – 82 оск – фуг Полный ОФ - 462 80 – 16 - 82 Т

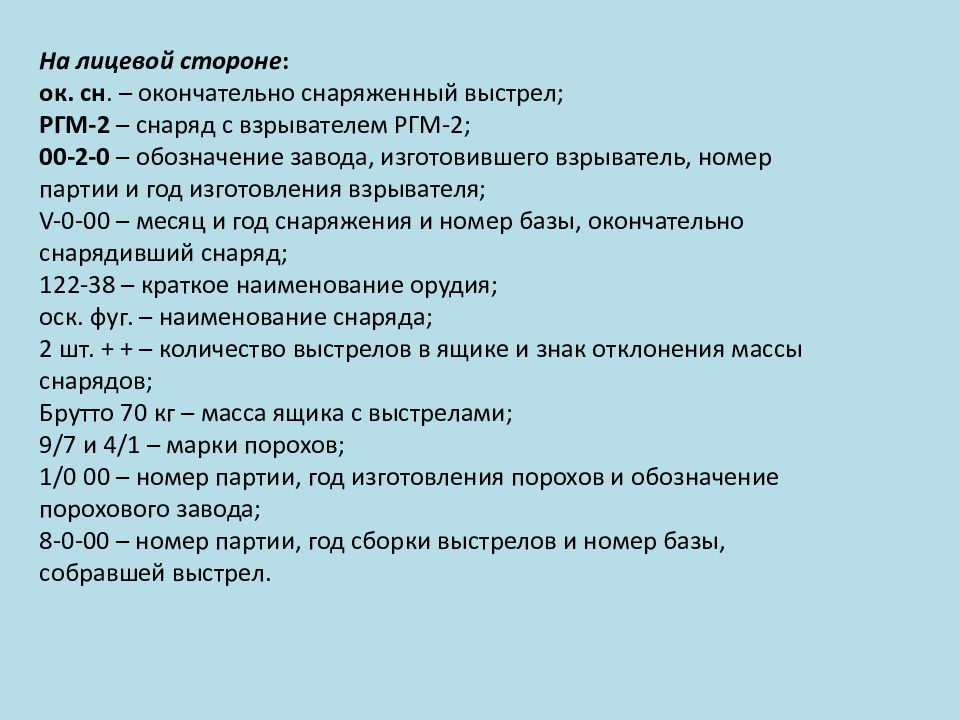

На лицевой стороне : ок. сн. – окончательно снаряженный выстрел; РГМ-2 – снаряд с взрывателем РГМ-2; 00-2-0 – обозначение завода, изготовившего взрыватель, номер партии и год изготовления взрывателя; V-0-00 – месяц и год снаряжения и номер базы, окончательно снарядивший снаряд; 122-38 – краткое наименование орудия; оск. фуг. – наименование снаряда; 2 шт. + + – количество выстрелов в ящике и знак отклонения массы снарядов; Брутто 70 кг – масса ящика с выстрелами; 9/7 и 4/1 – марки порохов; 1/0 00 – номер партии, год изготовления порохов и обозначение порохового завода; 8-0-00 – номер партии, год сборки выстрелов и номер базы, собравшей выстрел.

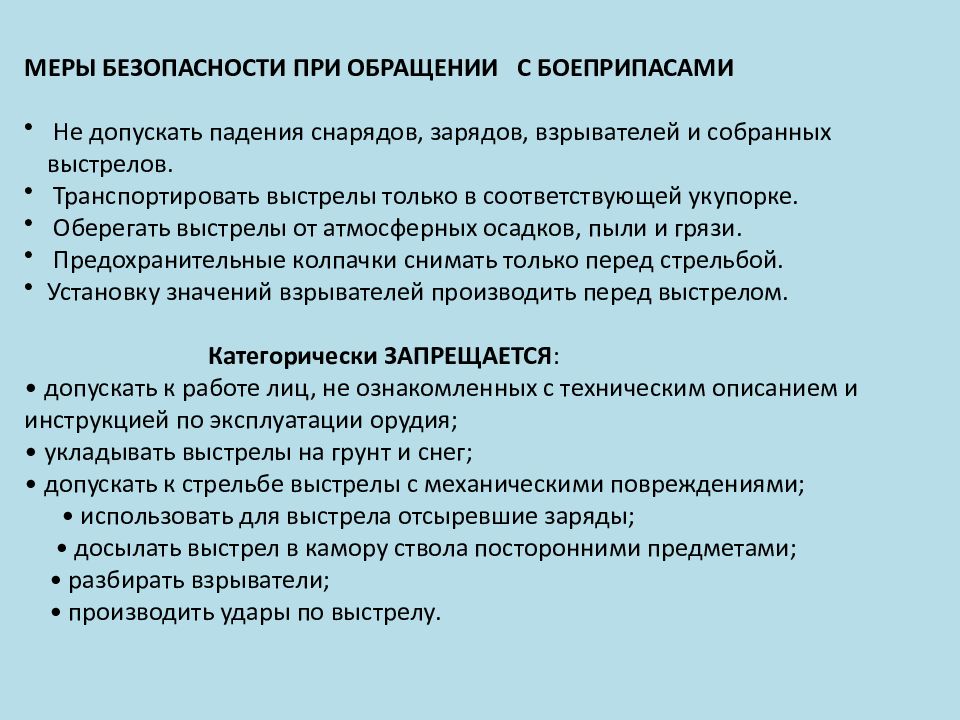

МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С БОЕПРИПАСАМИ Не допускать падения снарядов, зарядов, взрывателей и собранных выстрелов. Транспортировать выстрелы только в соответствующей укупорке. Оберегать выстрелы от атмосферных осадков, пыли и грязи. Предохранительные колпачки снимать только перед стрельбой. Установку значений взрывателей производить перед выстрелом. Категорически ЗАПРЕЩАЕТСЯ : • допускать к работе лиц, не ознакомленных с техническим описанием и инструкцией по эксплуатации орудия; • укладывать выстрелы на грунт и снег; • допускать к стрельбе выстрелы с механическими повреждениями; • использовать для выстрела отсыревшие заряды; • досылать выстрел в камору ствола посторонними предметами; • разбирать взрыватели; • производить удары по выстрелу.
