Военная кафедра ТГУ Цикл МЧ и ЭАВ
Тема №3: Боеприпасы наземной артиллерии. Занятие №1: Артиллерийские выстрелы. Боеприпасы к 152-мм СГ 2С3М.
1 вопрос. Назначение, классификация и устройство артиллерийских выстрелов.
Артиллерийский выстрел – это совокупность элементов, необходимых для про- изводства одного выстрела из орудия (миномёта).

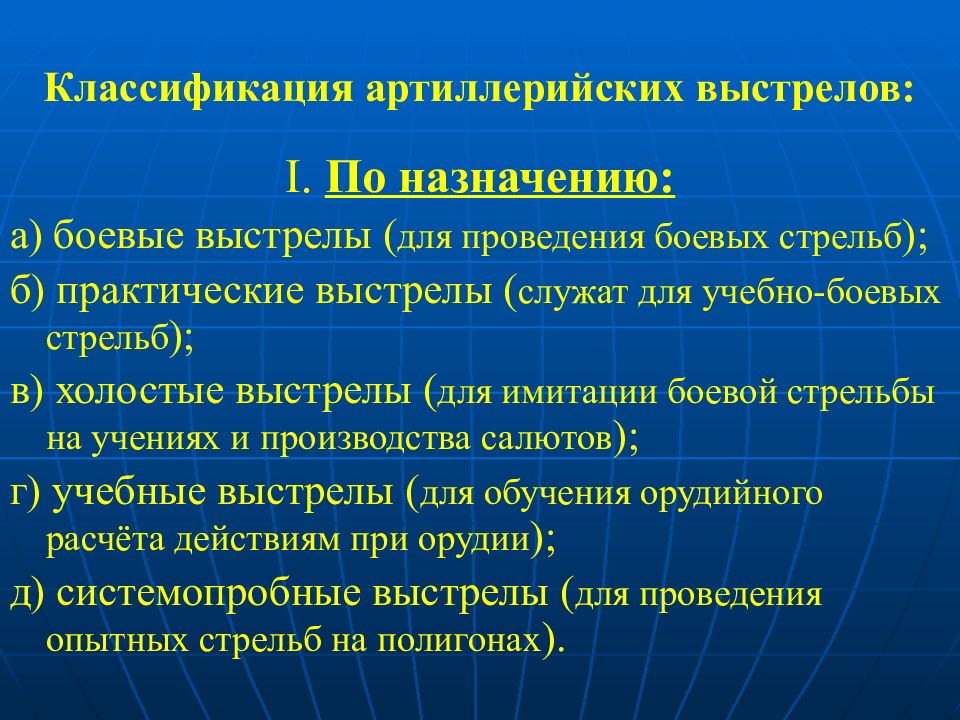

Классификация артиллерийских выстрелов: I. По назначению: а) боевые выстрелы ( для проведения боевых стрельб ); б) практические выстрелы ( служат для учебно-боевых стрельб ); в) холостые выстрелы ( для имитации боевой стрельбы на учениях и производства салютов ); г) учебные выстрелы ( для обучения орудийного расчёта действиям при орудии ); д) системопробные выстрелы ( для проведения опытных стрельб на полигонах ).

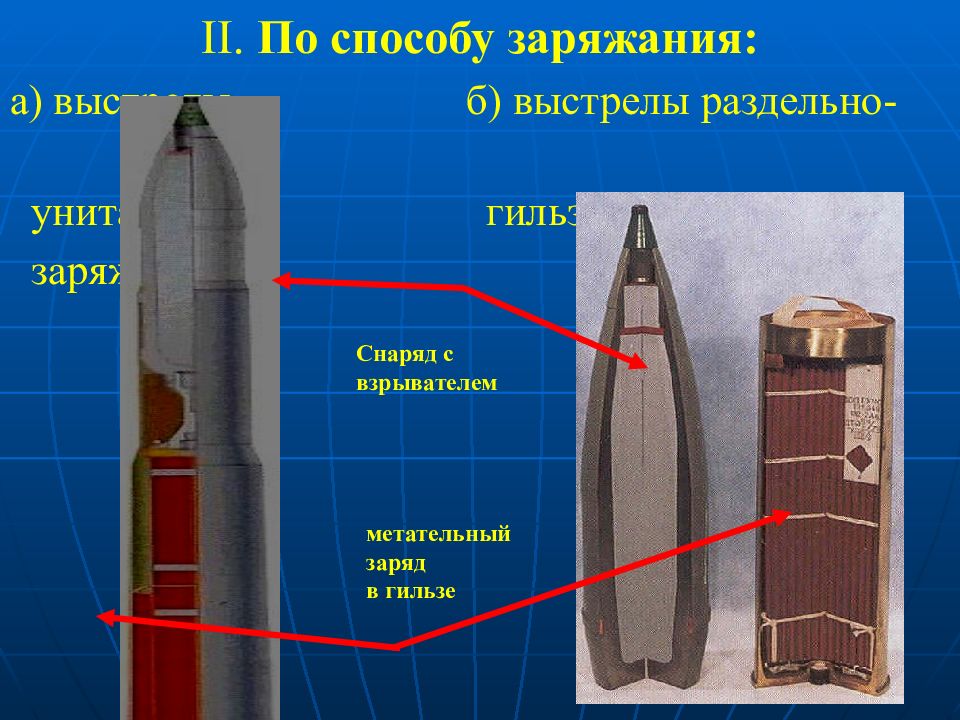

II. По способу заряжания: а) выстрелы б) выстрелы раздельно- унитарного гильзового заряжания: заряжания Снаряд с взрывателем метательный заряд в гильзе

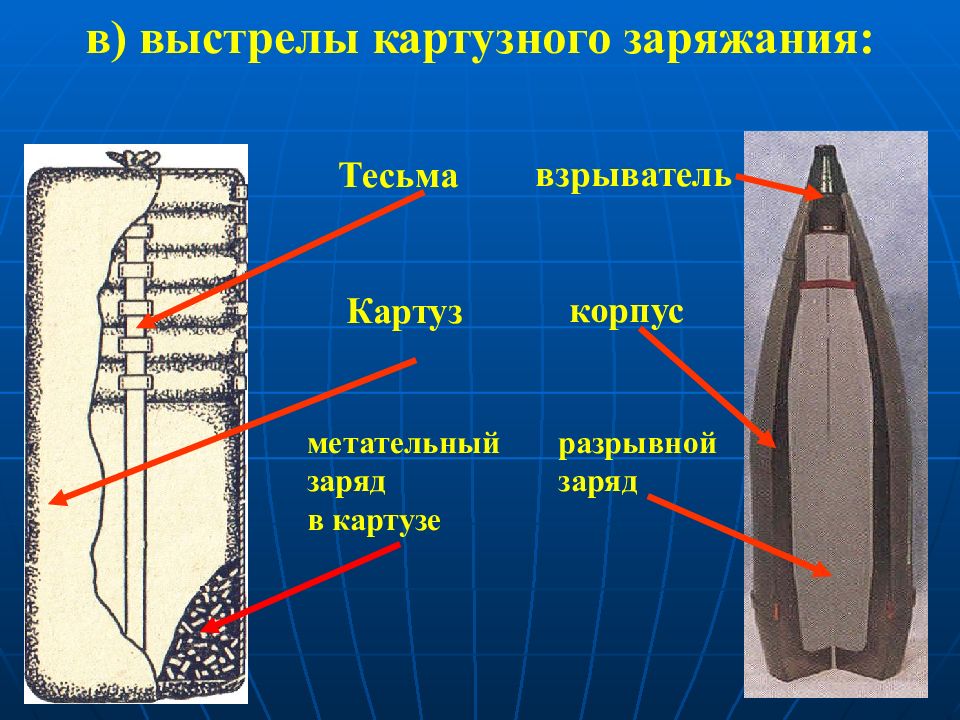

в) выстрелы картузного заряжания: Картуз Тесьма метательный заряд в картузе взрыватель корпус разрывной заряд
203-мм выстрел 3В015 с кассетным снарядом 3-0-14 с осколочными боевыми элементами и полным зарядом к САО 2С7
III. По степени готовности: а) готовые выстрелы ( выстрелы совершенно подготовленные к стрельбе); - в окончательном снаряжении; - в неокончательном снаряжении; б) полные выстрелы (комплектные, но несобранные выстрелы, элементы которых хранятся раздельно).
IV. По калибру: а) малого калибра ( до 75 мм ) ; б) среднего калибра ( 75-155 мм ); в) крупного калибра ( более 155 мм ). ГОСТ В 20314-82.
2 вопрос. Боеприпасы к 152-мм СГ 2С3М: боевой комплект, состав и назначение.

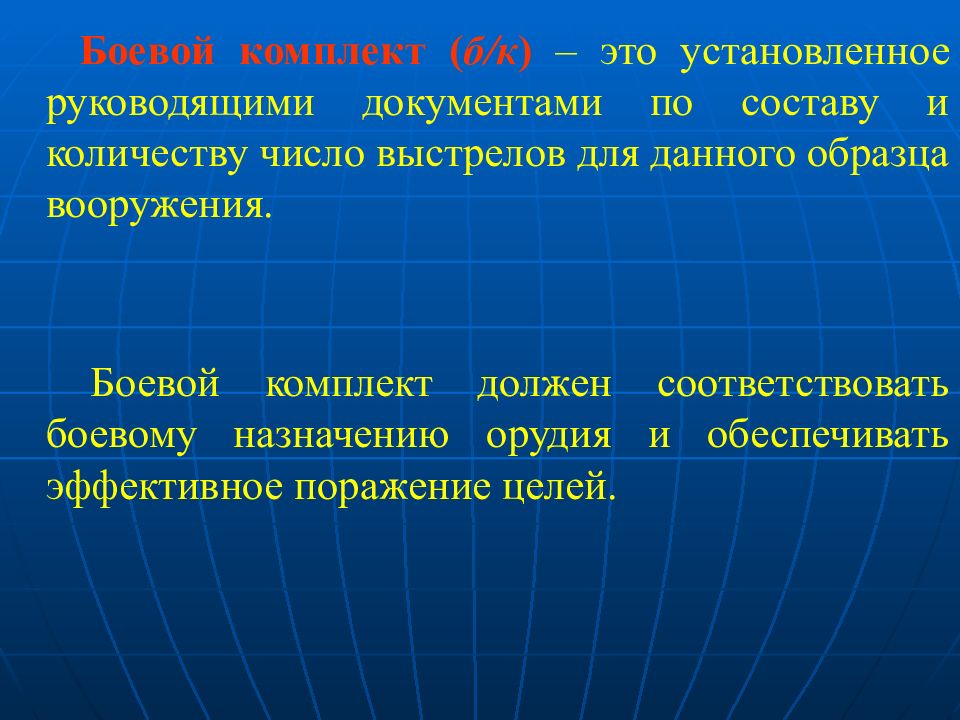

Боевой комплект ( б/к ) – это установленное руководящими документами по составу и количеству число выстрелов для данного образца вооружения. Боевой комплект должен соответствовать боевому назначению орудия и обеспечивать эффективное поражение целей.
Боекомплект 152-мм СГ 2С3М составляет 60 выстрелов Возимые при орудии ВОФ 546 (УПЗ) 19 шт ВОФ с АРС 3 шт Транспорт батареи 22 4 15 3 2 - 3ВШ5 с (УПЗ) 3шт 5 шт 4 шт ВОФ 546 (ППЗ) 26шт 3ВШ2 с (ППЗ) 3ВБП2 4 4 3 - 3 -
152-мм выстрел 3ВОФ32 с осколочно-фугасным снарядом 3ОФ25 и полным переменным зарядом к системам 2СЗМ, 2А65, 2С19 Выстрел предназначен для уничтожения (подавления) артиллерии, минометов и других огневых средств противника, живой силы, объектов тыла и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений. Может комплектоваться радиовзрывателем АР-5. Масса, кг: снаряда ………………………………... 43,56 взрывчатого состава …………………...6,8 Максимальная дальность стрельбы, км …..…17,4 Эффективность действия снаряда в 1,5 – 2,0 раза выше, чем у 53-ОФ-540 Диапазон эксплуатационных температур, град. С… ±40 Основные характеристики

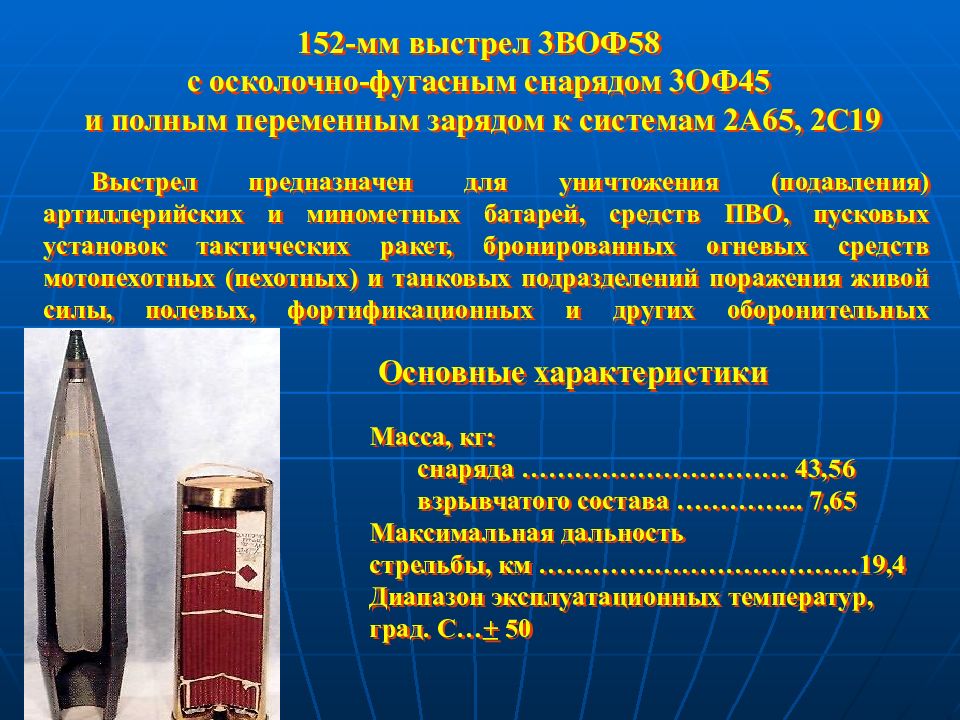

152-мм выстрел 3ВОФ58 с осколочно-фугасным снарядом 3ОФ45 и полным переменным зарядом к системам 2А65, 2С19 Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Масса, кг: снаряда ………………………… 43,56 взрывчатого состава …………... 7,65 Максимальная дальность стрельбы, км ………………………………19,4 Диапазон эксплуатационных температур, град. С… + 50 Основные характеристики

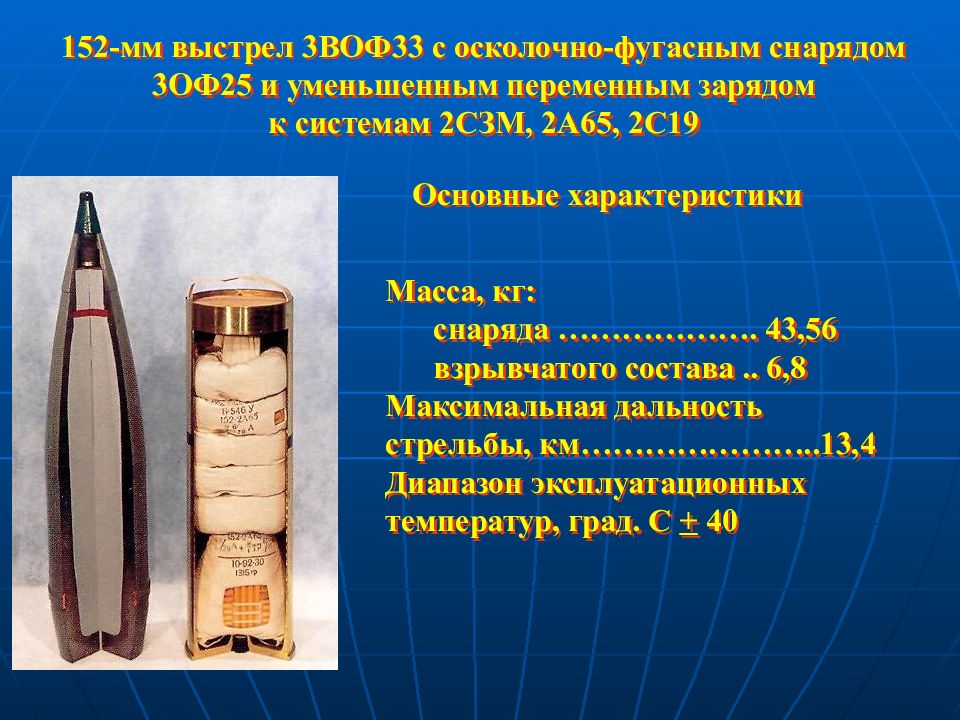

152-мм выстрел 3ВОФ33 с осколочно-фугасным снарядом 3ОФ25 и уменьшенным переменным зарядом к системам 2СЗМ, 2А65, 2С19 Масса, кг: снаряда ………………. 43,56 взрывчатого состава.. 6,8 Максимальная дальность стрельбы, км…………………..13,4 Диапазон эксплуатационных температур, град. С + 40 Основные характеристики
152-мм выстрел 3ВО14 с осколочным кассетным снарядом 3-О-13 и уменьшенным переменным зарядом к системам 2С3М (2С3), 2А65, 2С19 Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированной техники, живой силы и огневых средств в опорных пунктах. Масса, кг: снаряда …………………………………… 41,4 боевого элемента ………………………… 1,4 взрывчатого состава в элементе ………0,23 Число боевых элементов …………………………… 8 Максимальная дальность стрельбы, км……………11 Эффективность действия снаряда в 3-4 раза выше, чем у ОФС 3ОФ25 Диапазон эксплуатационных температур, град.–40 +50 Основные характеристики

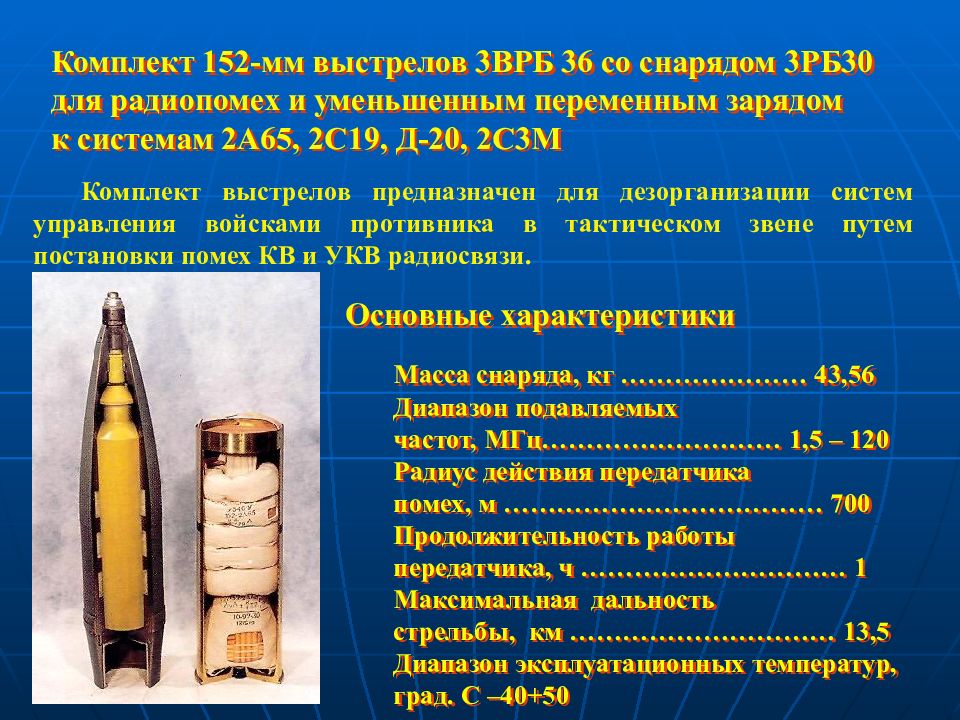

Комплект 152-мм выстрелов 3ВРБ 36 со снарядом 3РБ30 для радиопомех и уменьшенным переменным зарядом к системам 2А65, 2С19, Д-20, 2С3М Комплект выстрелов предназначен для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех КВ и УКВ радиосвязи. Масса снаряда, кг ………………… 43,56 Диапазон подавляемых частот, МГц……………………… 1,5 – 120 Радиус действия передатчика помех, м ……………………………… 700 Продолжительность работы передатчика, ч ………………………… 1 Максимальная дальность стрельбы, км ………………………… 13,5 Диапазон эксплуатационных температур, град. C –40+50 Основные характеристики

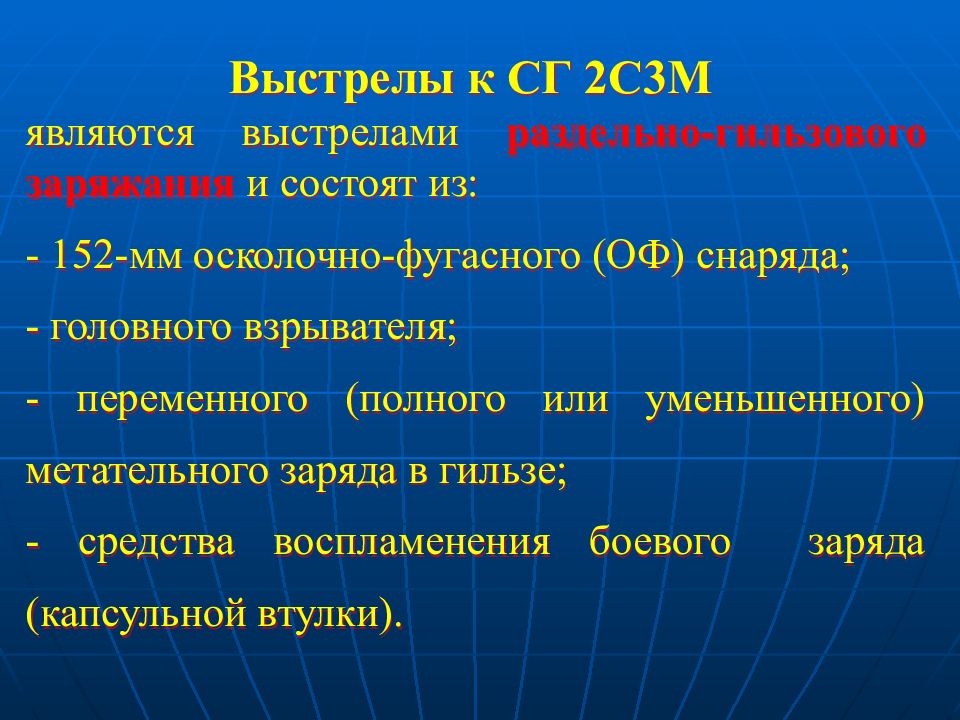

Выстрелы к СГ 2С3М являются выстрелами раздельно-гильзового заряжания и состоят из: - 152-мм осколочно-фугасного (ОФ) снаряда; - головного взрывателя; - переменного (полного или уменьшенного) метательного заряда в гильзе; - средства воспламенения боевого заряда (капсульной втулки).

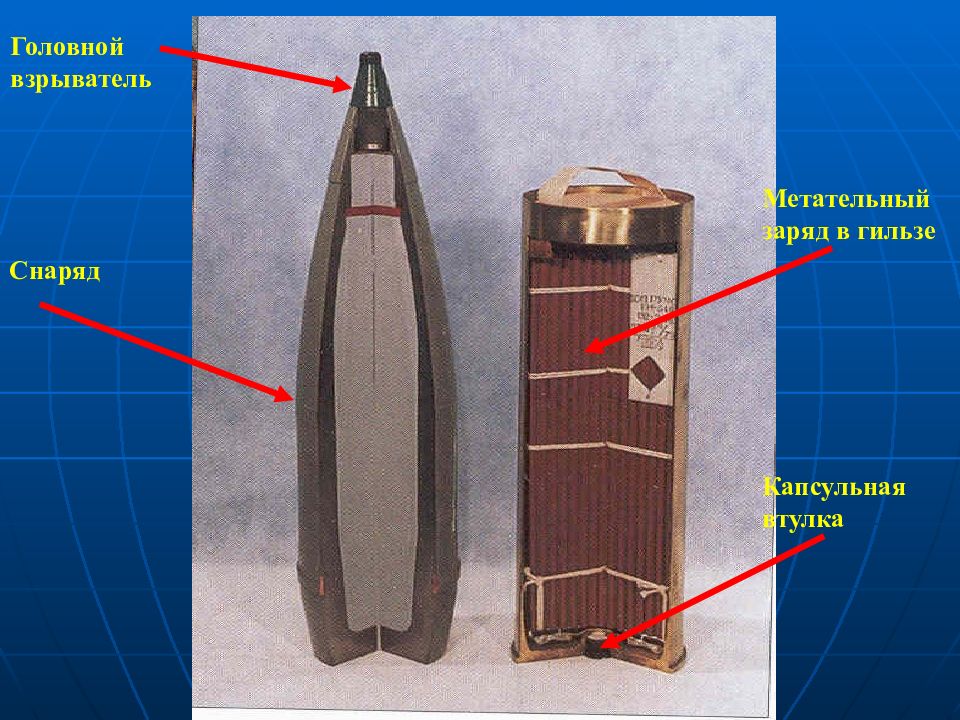

Снаряд Метательный заряд в гильзе Головной взрыватель Капсульная втулка
3 вопрос. Клеймение и маркировка выстрелов и укупорки. Окраска боеприпасов и укупорки.
Клеймение снарядов: 1. К основным клеймам относятся знаки показывающие: - номер завода; - номер партии; - год изготовления корпуса снаряда; - номер плавки металла; - клеймо ОТК завода; - клеймо военного представителя ГРАУ. Клейма наносятся на наружной поверхности снаряда заводом изготовителем, их расположение зависит от калибра, металла и конструкции корпуса.

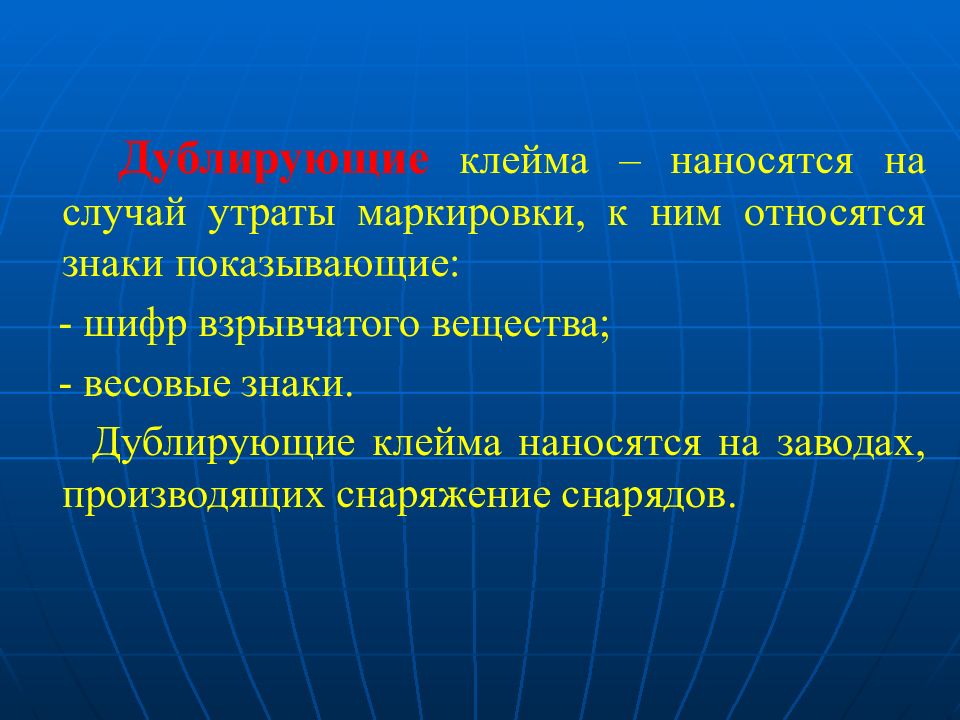

Дублирующие клейма – наносятся на случай утраты маркировки, к ним относятся знаки показывающие: - шифр взрывчатого вещества; - весовые знаки. Дублирующие клейма наносятся на заводах, производящих снаряжение снарядов.

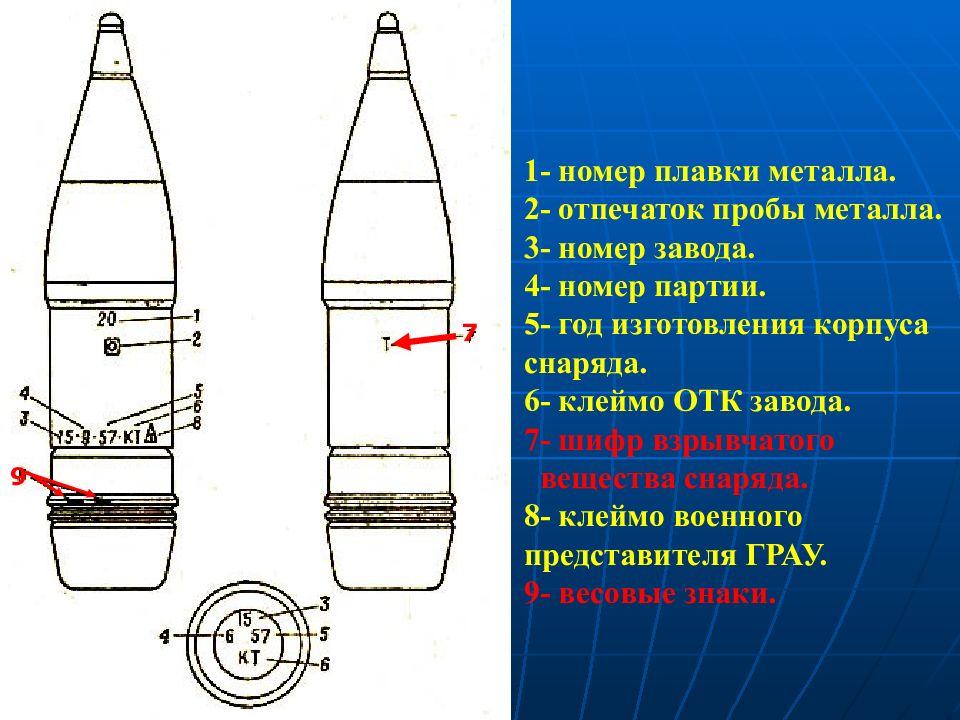

1- номер плавки металла. 2- отпечаток пробы металла. 3- номер завода. 4- номер партии. 5- год изготовления корпуса снаряда. 6- клеймо ОТК завода. 7- шифр взрывчатого вещества снаряда. 8- клеймо военного представителя ГРАУ. 9- весовые знаки. 7 9
Клейма на взрывателях и трубках обозначают: - марку взрывателя; - шифр завода изготовителя; - номер партии изготовления; - год изготовления.
1- марка взрывателя. 2- шифр завода изготовителя (номер или начальные буквы). 3- номер партии изготовления. 4- год изготовления.

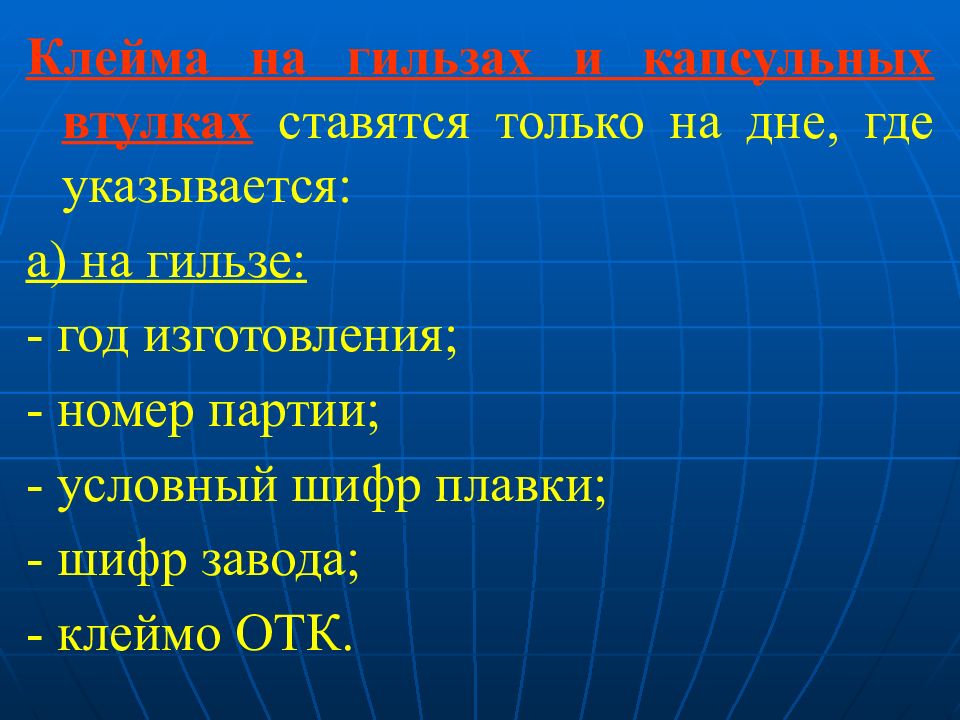

Клейма на гильзах и капсульных втулках ставятся только на дне, где указывается: а) на гильзе: - год изготовления; - номер партии; - условный шифр плавки; - шифр завода; - клеймо ОТК.
1- номер партии. 2- шифр года изготовления. 3- номер завода. 4- клеймо ОТК. 5- клеймо военного представителя ГРАУ. 6- номер шихты. 7- особое клеймо (обозначение материала). 8- стреляность (количество выстрелов).

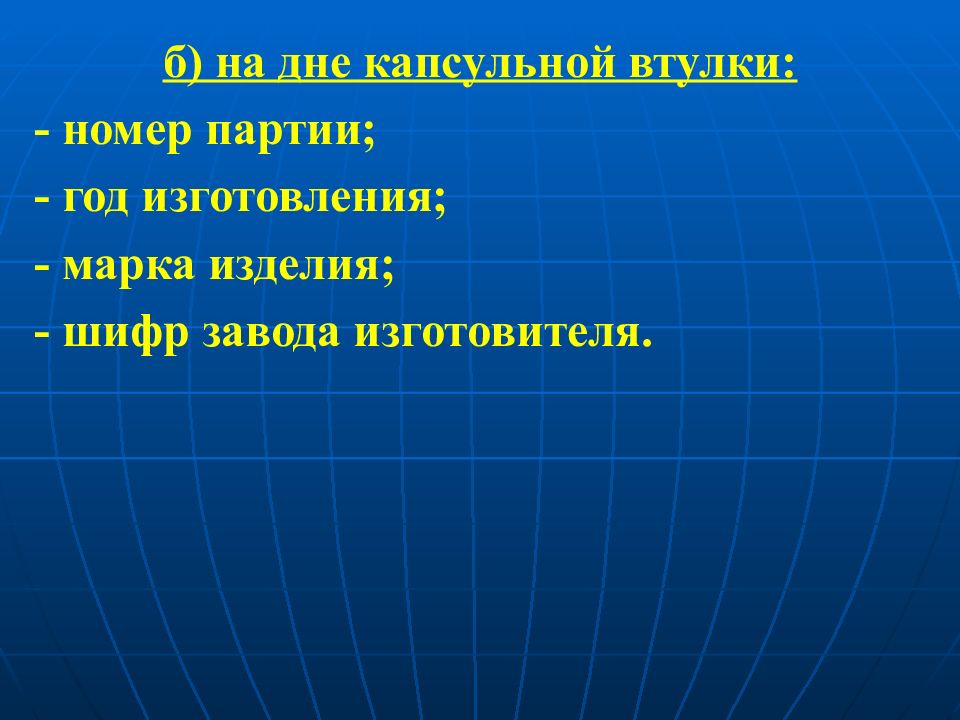

б) на дне капсульной втулки: - номер партии; - год изготовления; - марка изделия; - шифр завода изготовителя.

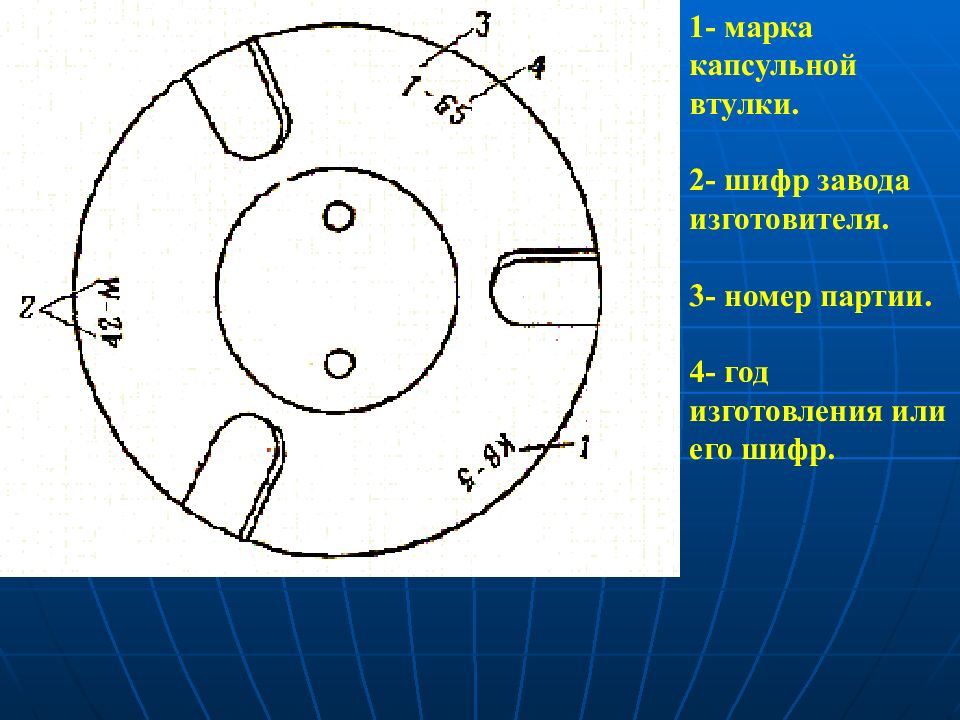

1- марка капсульной втулки. 2- шифр завода изготовителя. 3- номер партии. 4- год изготовления или его шифр.

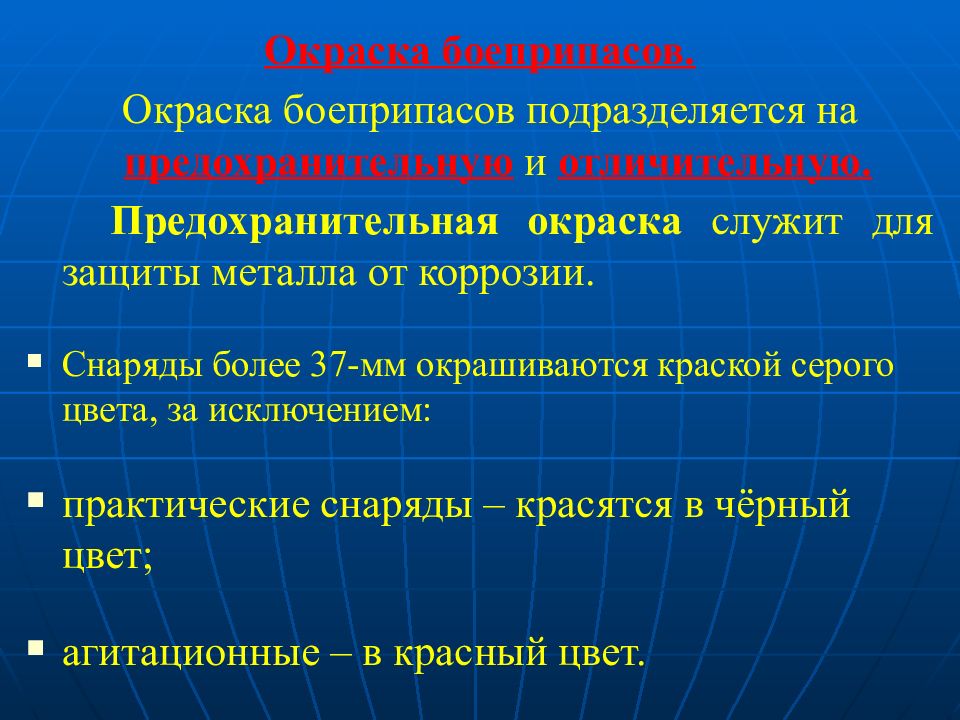

Окраска боеприпасов. Окраска боеприпасов подразделяется на предохранительную и отличительную. Предохранительная окраска служит для защиты металла от коррозии. Снаряды более 37-мм окрашиваются краской серого цвета, за исключением: практические снаряды – красятся в чёрный цвет; агитационные – в красный цвет.

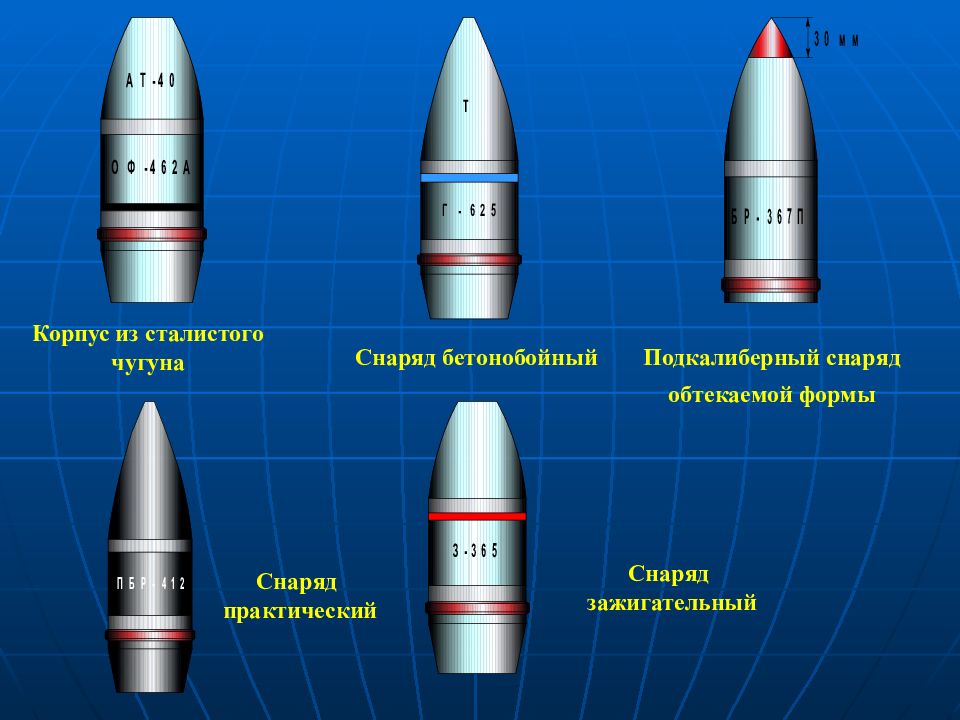

Корпус из сталистого чугуна Снаряд бетонобойный Подкалиберный снаряд обтекаемой формы Снаряд зажигательный Снаряд практический

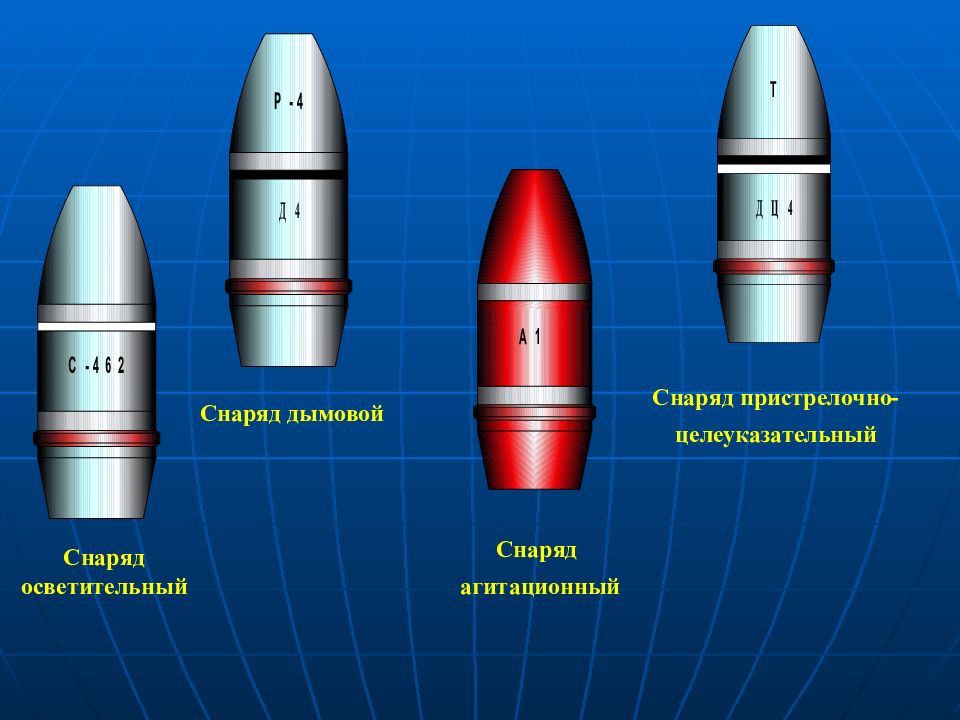

Снаряд осветительный Снаряд дымовой Снаряд агитационный Снаряд пристрелочно- целеуказательный
Маркировка выстрелов. Маркировкой называются условные надписи, нанесённые краской на снаряде, гильзе и укупорке (ящике), по которым определяют принадлежность выстрела и его боевое назначение.

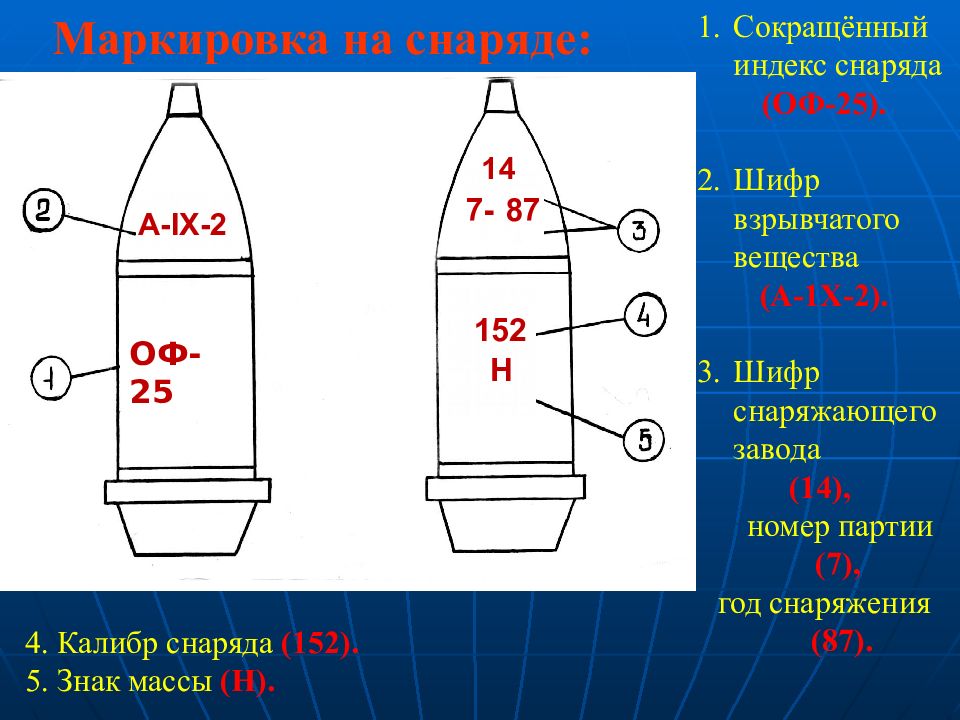

Сокращённый индекс снаряда (ОФ-25). Шифр взрывчатого вещества (А-1Х-2). Шифр снаряжающего завода (14), номер партии (7), год снаряжения (87). 4. Калибр снаряда (152). 5. Знак массы (Н). Маркировка на снаряде: ОФ-25 А- I Х-2 152 Н 14 7- 87
Производственные данные о снаряжении Калибр Массовый знак Шифр снаряжения Сокращенный индекс снаряда МАРКИРОВКА НА СНАРЯДАХ - завод 5 - партия 60 - год

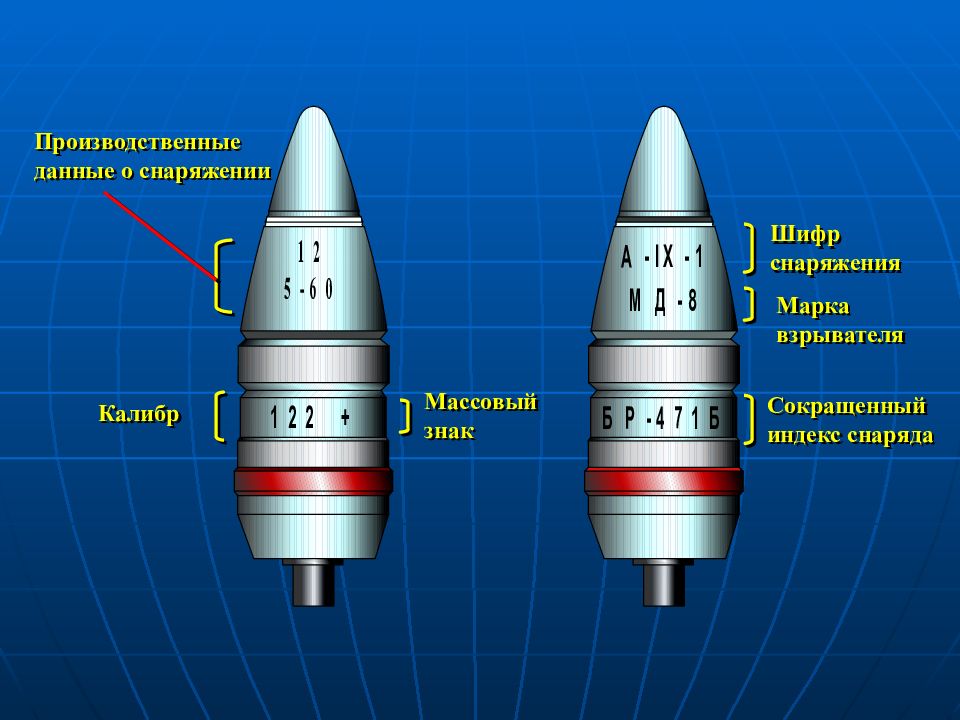

Массовый знак Шифр снаряжения Марка взрывателя Сокращенный индекс снаряда Производственные данные о снаряжении Калибр
12 5-60 120 ++ Т ОФ-843 Производственные данные о снаряжении Калибр Массовый знак Шифр снаряжения Сокращенный индекс мины

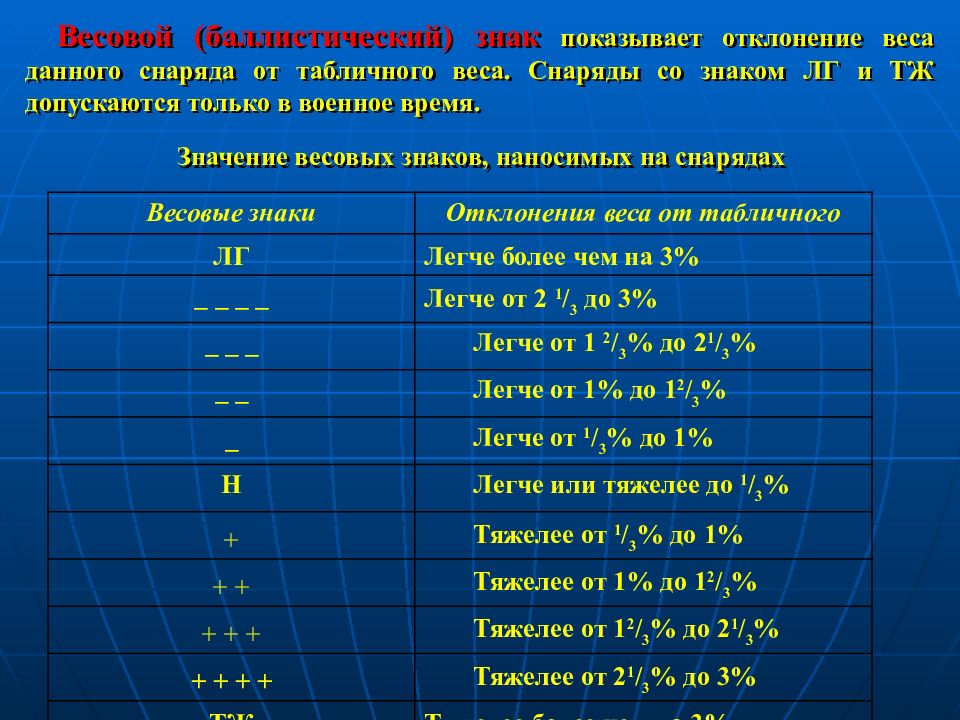

Весовой (баллистический) знак показывает отклонение веса данного снаряда от табличного веса. Снаряды со знаком ЛГ и ТЖ допускаются только в военное время. Весовые знаки Отклонения веса от табличного ЛГ Легче более чем на 3% _ _ _ _ Легче от 2 1 / 3 до 3% _ _ _ Легче от 1 2 / 3 % до 2 1 / 3 % _ _ Легче от 1% до 1 2 / 3 % _ Легче от 1 / 3 % до 1% Н Легче или тяжелее до 1 / 3 % + Тяжелее от 1 / 3 % до 1% + + Тяжелее от 1% до 1 2 / 3 % + + + Тяжелее от 1 2 / 3 % до 2 1 / 3 % + + + + Тяжелее от 2 1 / 3 % до 3% ТЖ Тяжелее более чем на 3% Значение весовых знаков, наносимых на снарядах
Наименование метательного заряда. Сокращённый индекс метательного заряда в гильзе. Калибр и образец артиллерийской системы. Марка пороха (НДТ-3 16/1), номер партии пороха (6), год изготовления пороха (98), шифр порохового завода (А). Сведения о пламегасителе. Сведения о сборке; номер партии (9), год сборки (98), номер базы (30). Флегматизатор (если добавлен в порох).
Наименование заряда Сокращенный индекс заряда ЖН - заряд из нитроглицеринового пороха в гильзе Ж - заряд из пироксилинового пороха в гильзе Буква А в конце сокращенного индекса заряда указывает на отсутствие размеднителя Специальный заряд под бронебойный снаряд к ВУЗ

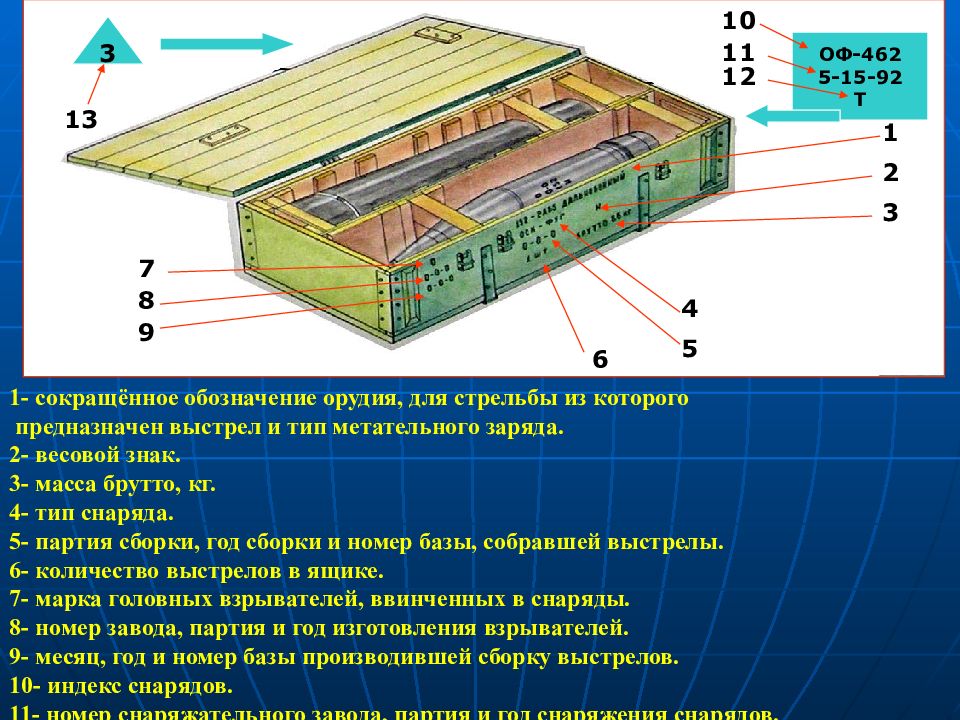

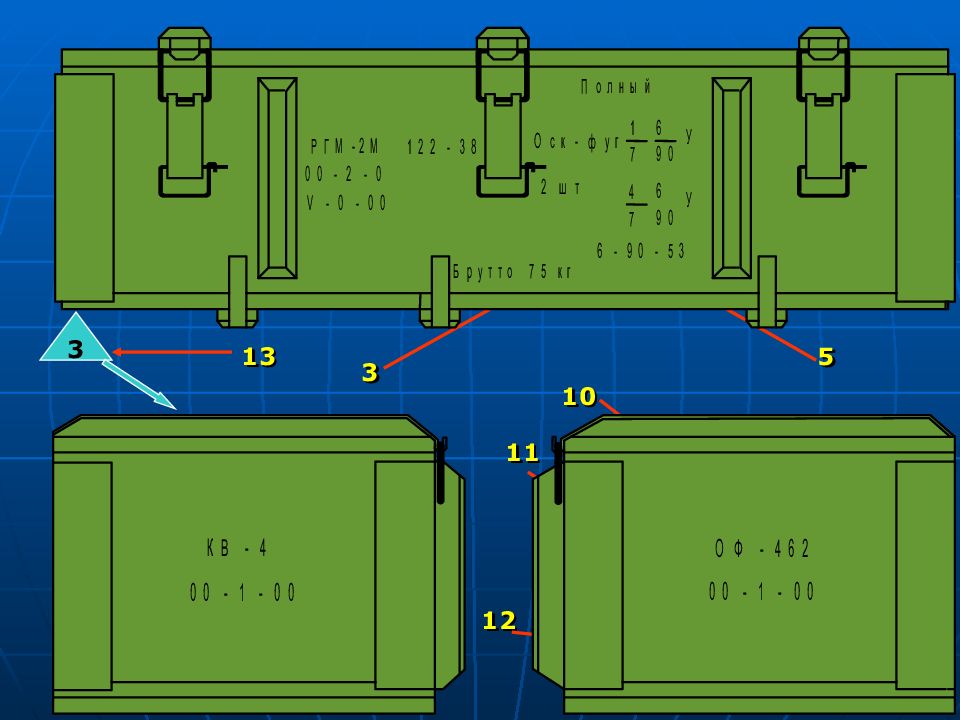

1 2 3 4 5 7 8 9 3 ОФ-462 5-15-92 Т 10 11 12 13 6 1- сокращённое обозначение орудия, для стрельбы из которого предназначен выстрел и тип метательного заряда. 2- весовой знак. 3- масса брутто, кг. 4- тип снаряда. 5- партия сборки, год сборки и номер базы, собравшей выстрелы. 6- количество выстрелов в ящике. 7- марка головных взрывателей, ввинченных в снаряды. 8- номер завода, партия и год изготовления взрывателей. 9- месяц, год и номер базы производившей сборку выстрелов. 10- индекс снарядов. 11- номер снаряжательного завода, партия и год снаряжения снарядов.
Т 10 11 12 1 Н 2 4 5 6 7 8 9 3 3 13 ОФ-462 5-15-92
4 вопрос. Меры безопасности при обращении с боеприпасами.
Запрещается: - в воинских частях и на складах производить разборку взрывателей и снарядов; - сбрасывать ящики с транспорта; -ударять по взрывателям и средствам воспламенения, а также ударять б/ п один об другой; -переносить выстрелы и их элементы уложенными один на другой; - устанавливать снаряды и заряды вертикально - переносить более одного не укупоренного снаряда или заряда - переносить выстрелы в неисправной укупорке.

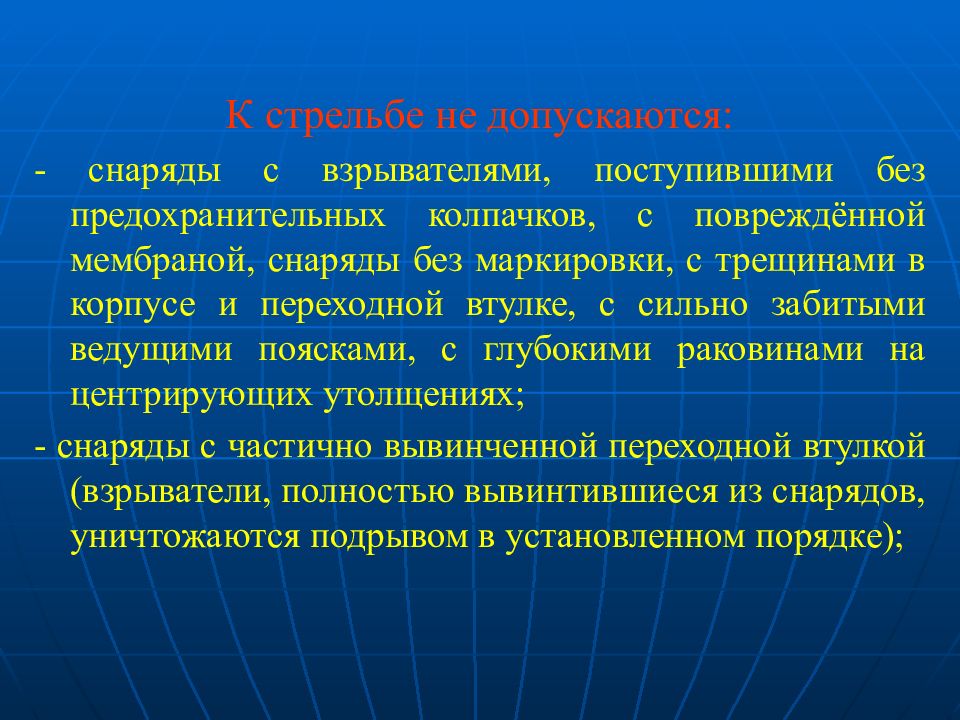

К стрельбе не допускаются: - снаряды с взрывателями, поступившими без предохранительных колпачков, с повреждённой мембраной, снаряды без маркировки, с трещинами в корпусе и переходной втулке, с сильно забитыми ведущими поясками, с глубокими раковинами на центрирующих утолщениях; - снаряды с частично вывинченной переходной втулкой (взрыватели, полностью вывинтившиеся из снарядов, уничтожаются подрывом в установленном порядке);
- заряды без маркировки на гильзах, без крышек, а также в гильзах, имеющих трещины в дне и в нижней части корпуса (в пределах 50 мм от фланца), независимо от количества и размера трещин; - гильзы с выступающими капсульными втулками, заряды давшие осечку и не поддающимися вывинчиванию капсульными втулками.

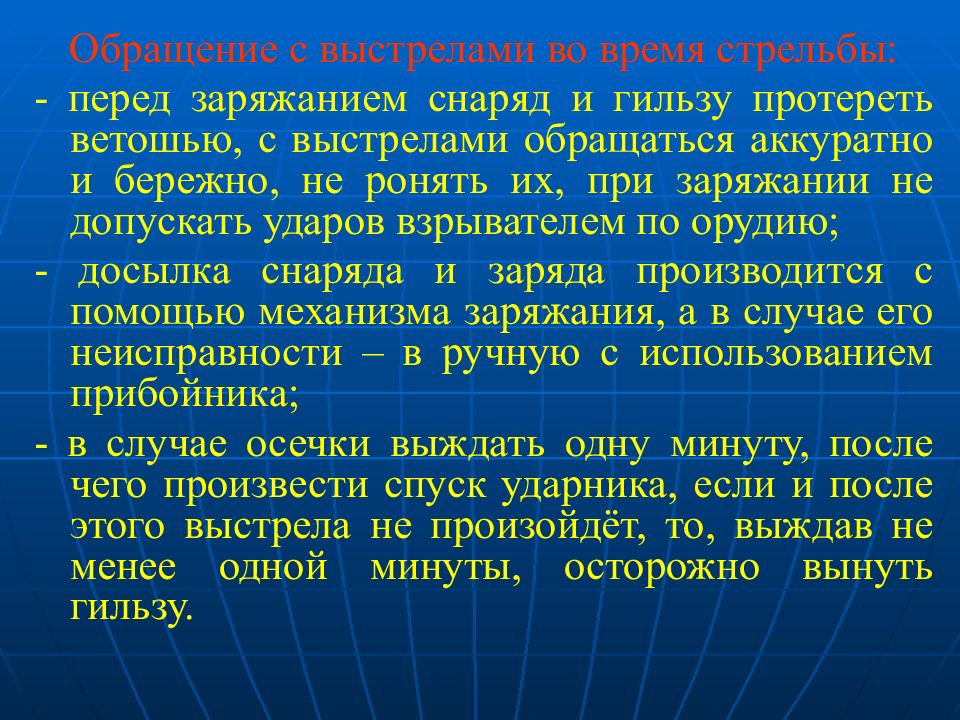

Обращение с выстрелами во время стрельбы: - перед заряжанием снаряд и гильзу протереть ветошью, с выстрелами обращаться аккуратно и бережно, не ронять их, при заряжании не допускать ударов взрывателем по орудию; - досылка снаряда и заряда производится с помощью механизма заряжания, а в случае его неисправности – в ручную с использованием прибойника ; - в случае осечки выждать одну минуту, после чего произвести спуск ударника, если и после этого выстрела не произойдёт, то, выждав не менее одной минуты, осторожно вынуть гильзу.

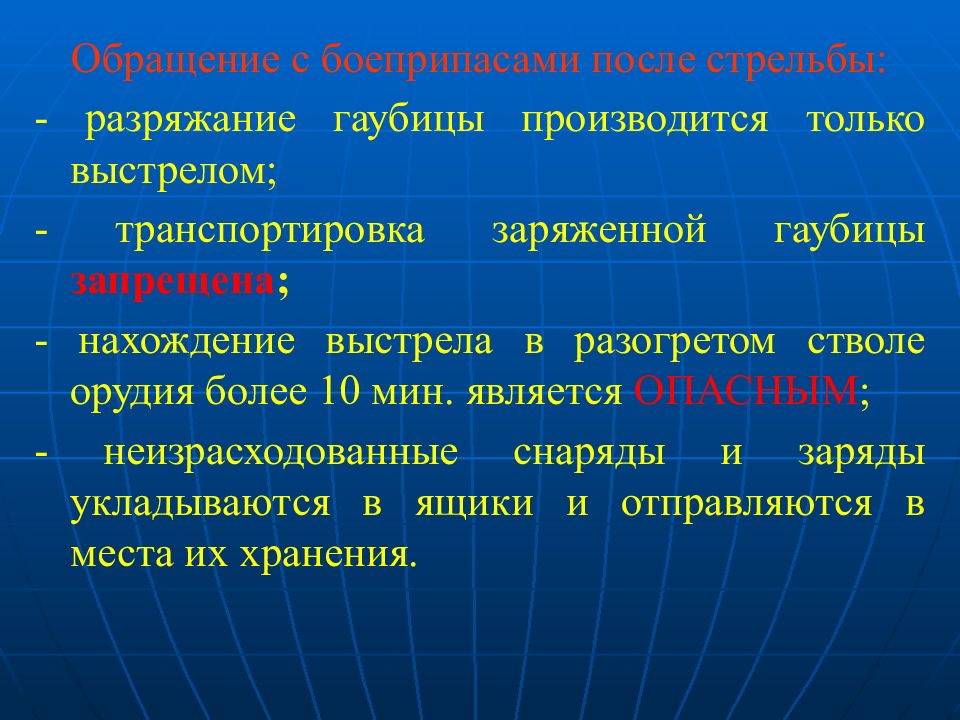

Обращение с боеприпасами после стрельбы: - разряжание гаубицы производится только выстрелом; - транспортировка заряженной гаубицы запрещена ; - нахождение выстрела в разогретом стволе орудия более 10 мин. является ОПАСНЫМ ; - неизрасходованные снаряды и заряды укладываются в ящики и отправляются в места их хранения.
Задание на самостоятельную подготовку: Изучить: назначение, устройство и классификацию артиллерийских выстрелов; состав боевого комплекта 152-мм СГ 2С3; меры безопасности при обращении с боеприпасами.
Литература для самостоятельного изучения: боеприпасы к 152-мм СГ, кн.2, ч.3. «Боеприпасы наземной артиллерии», стр. 6-11, 63-96; учебное пособие «Боеприпасы наземной артиллерии», ВК ТГУ.
