Тема №3: Боеприпасы наземной артиллерии. Занятие №3: Взрыватели и трубки.
1 вопрос. Назначение, классификация и общее устройство взрывателей и трубок.

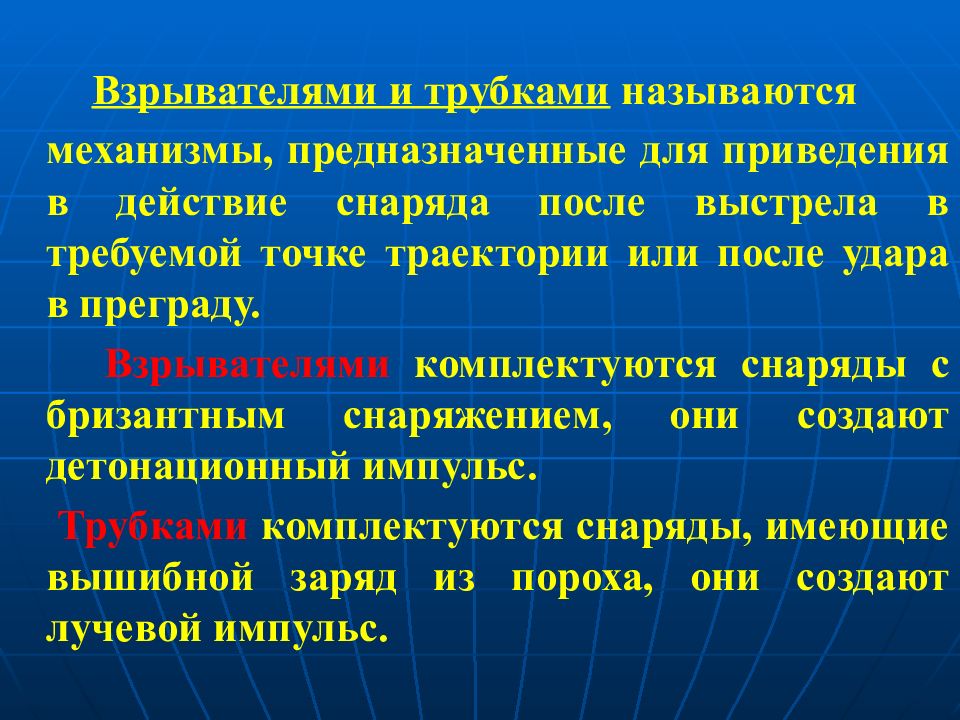

Взрывателями и трубками называются механизмы, предназначенные для приведения в действие снаряда после выстрела в требуемой точке траектории или после удара в преграду. Взрывателями комплектуются снаряды с бризантным снаряжением, они создают детонационный импульс. Трубками комплектуются снаряды, имеющие вышибной заряд из пороха, они создают лучевой импульс.

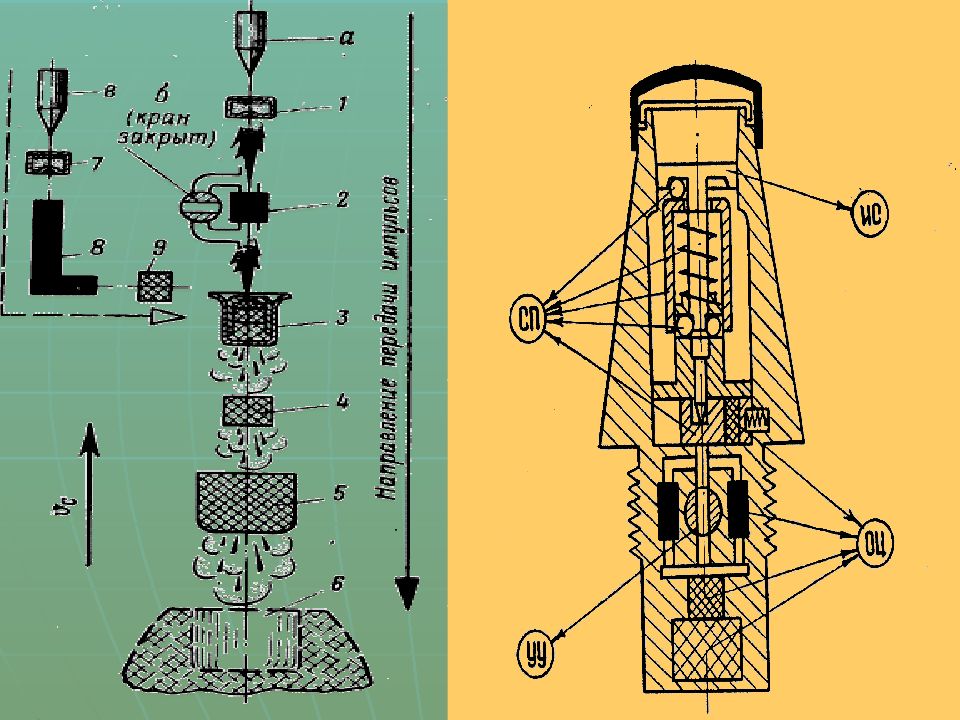

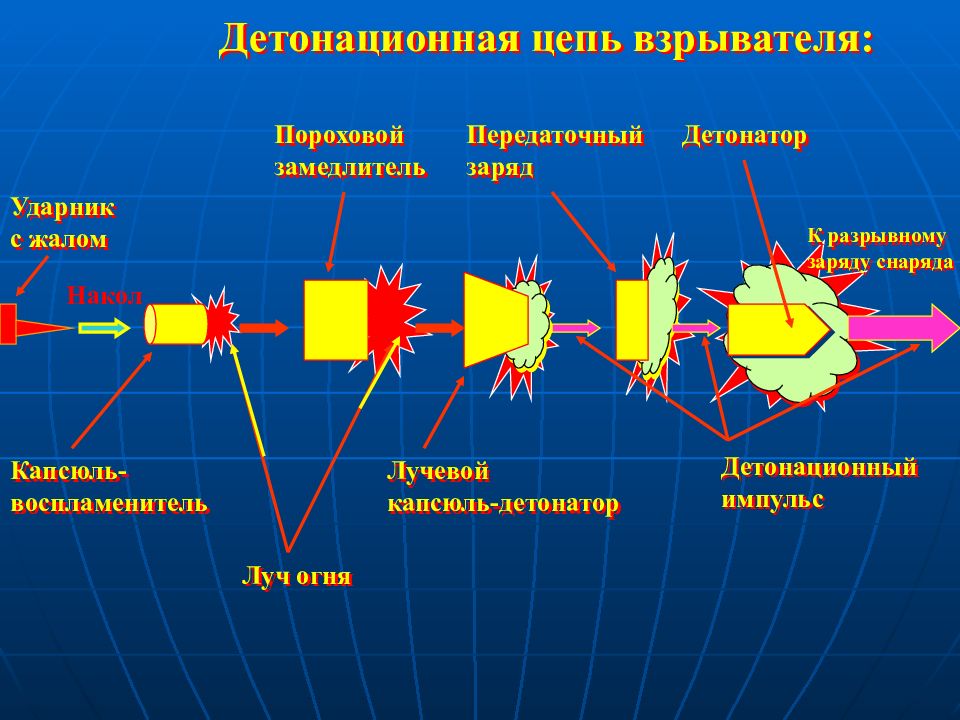

Детонационная цепь взрывателя: Ударник с жалом Капсюль- воспламенитель Лучевой капсюль-детонатор Пороховой замедлитель Луч огня Передаточный заряд Детонатор Детонационный импульс К разрывному заряду снаряда Накол

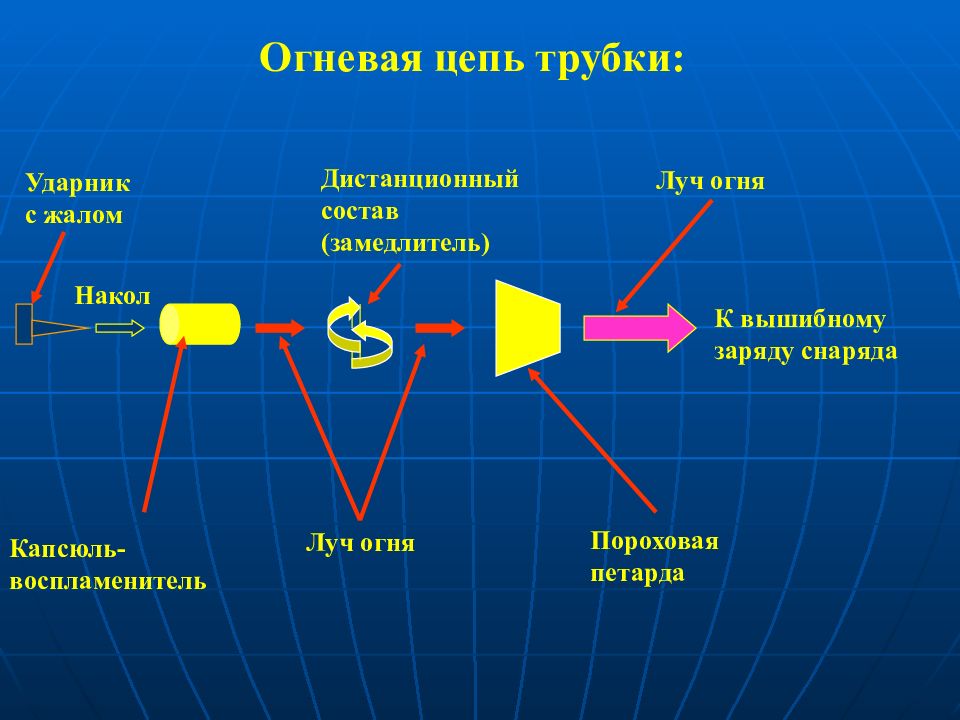

Огневая цепь трубки: Ударник с жалом Капсюль- воспламенитель Накол Луч огня Дистанционный состав (замедлитель) Пороховая петарда Луч огня К вышибному заряду снаряда

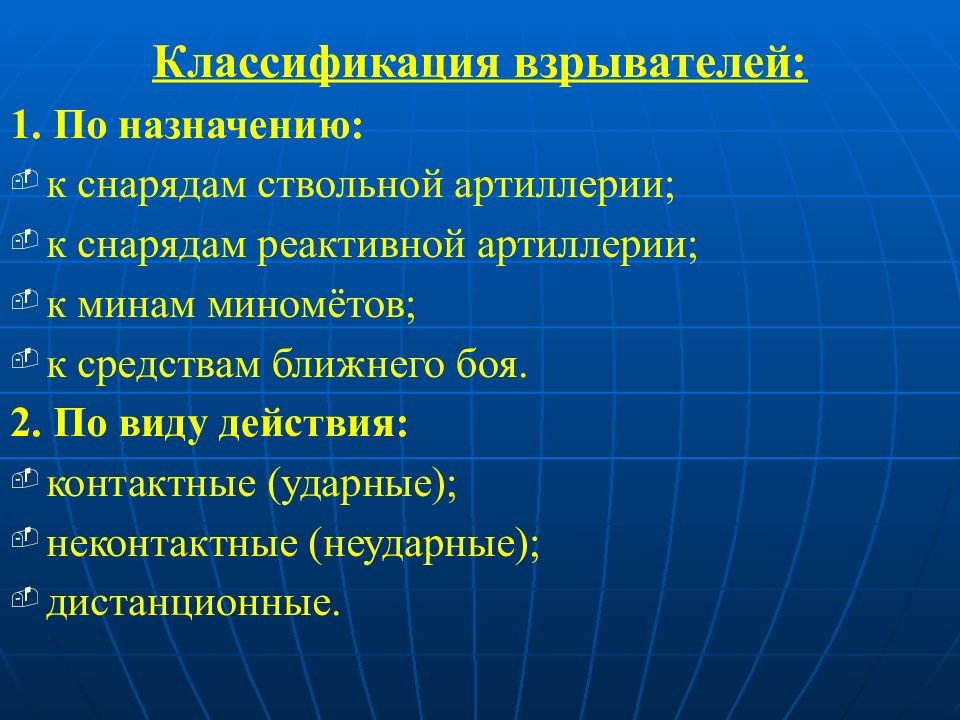

Классификация взрывателей: 1. По назначению: к снарядам ствольной артиллерии; к снарядам реактивной артиллерии; к минам миномётов; к средствам ближнего боя. 2. По виду действия: контактные (ударные); неконтактные (неударные); дистанционные.

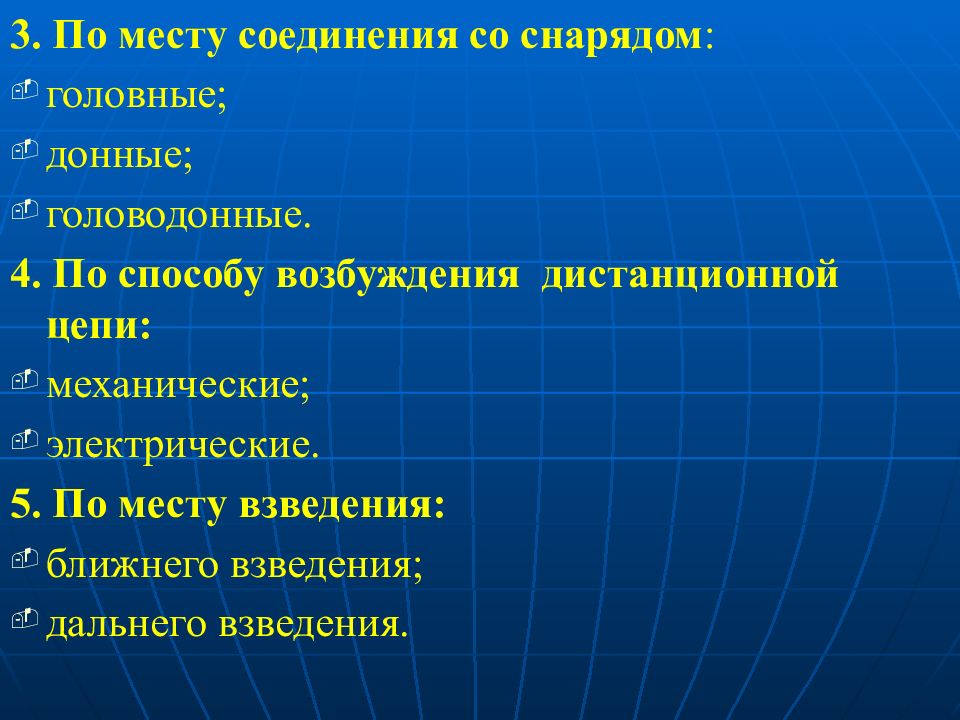

3. По месту соединения со снарядом : головные; донные; головодонные. 4. По способу возбуждения дистанционной цепи: механические; электрические. 5. По месту взведения: ближнего взведения; дальнего взведения.
6. По месту изоляции капсюлей: не предохранительного типа; полупредохранительного типа; предохранительного типа.
2 вопрос: Назначение, устройство и действие взрывателей ударного действия.

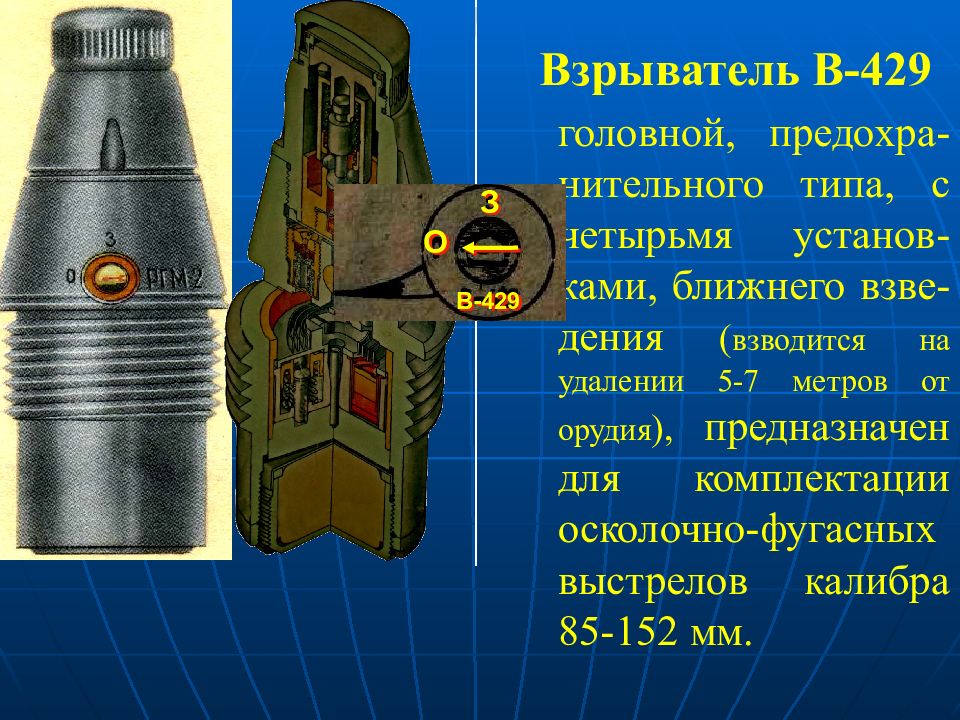

Взрыватель В-429 головной, предохра-нительного типа, с четырьмя установ-ками, ближнего взве-дения ( взводится на удалении 5-7 метров от орудия ), предназначен для комплектации осколочно-фугасных выстрелов калибра 85-152 мм. З О В-429

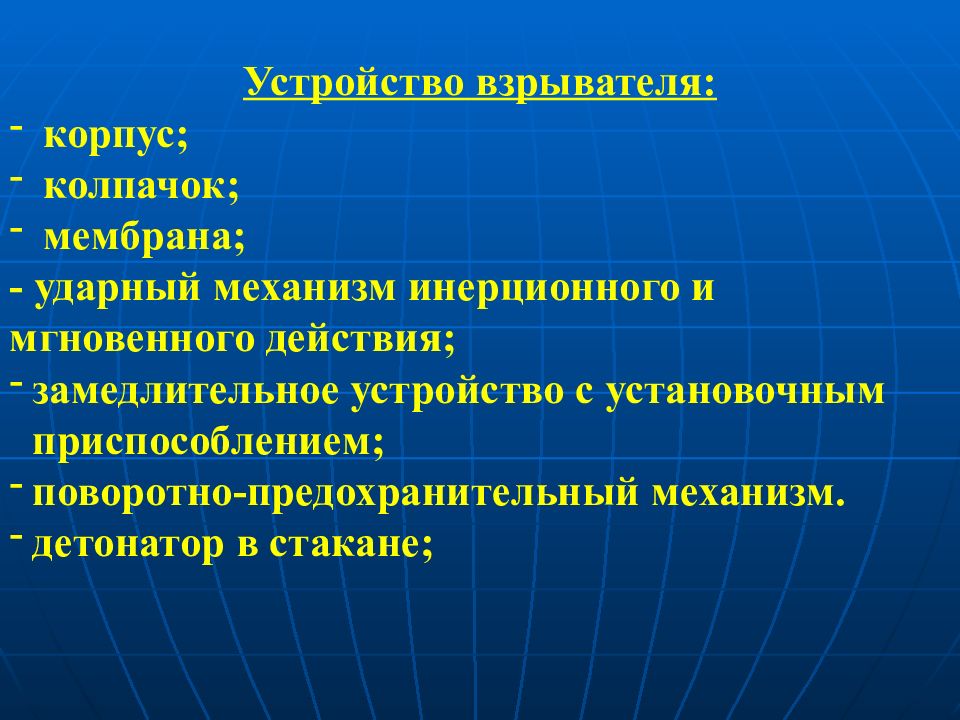

Устройство взрывателя: корпус; колпачок; мембрана; - ударный механизм инерционного и мгновенного действия; замедлительное устройство с установочным приспособлением; поворотно-предохранительный механизм. детонатор в стакане;
Корпус Колпачок Мембрана Детонатор в стакане

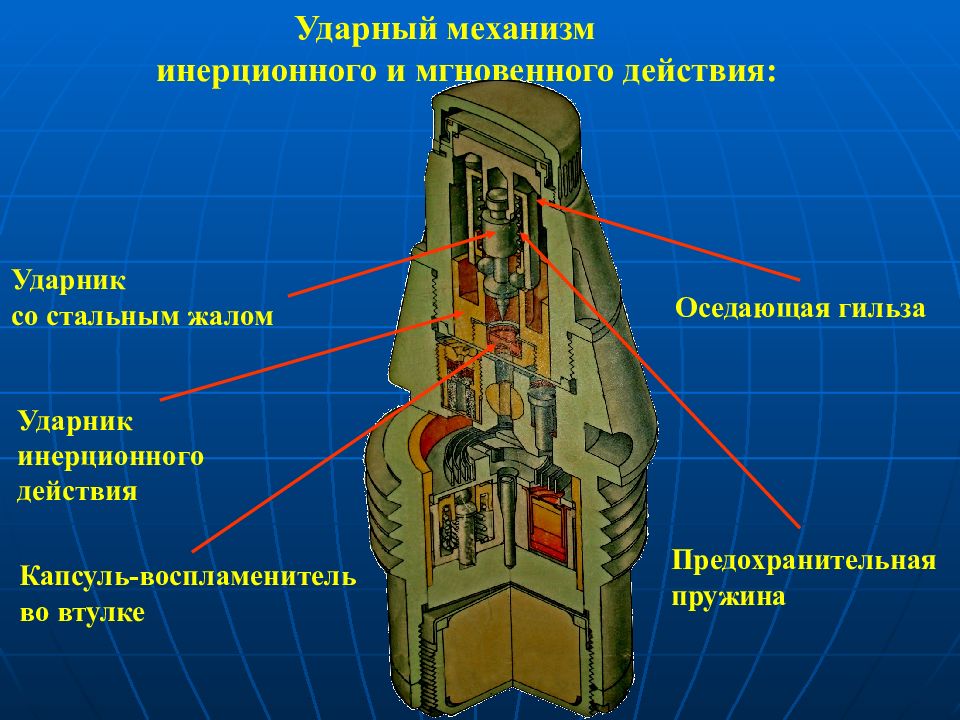

Ударный механизм инерционного и мгновенного действия: Ударник со стальным жалом Оседающая гильза Предохранительная пружина Ударник инерционного действия Капсуль-воспламенитель во втулке

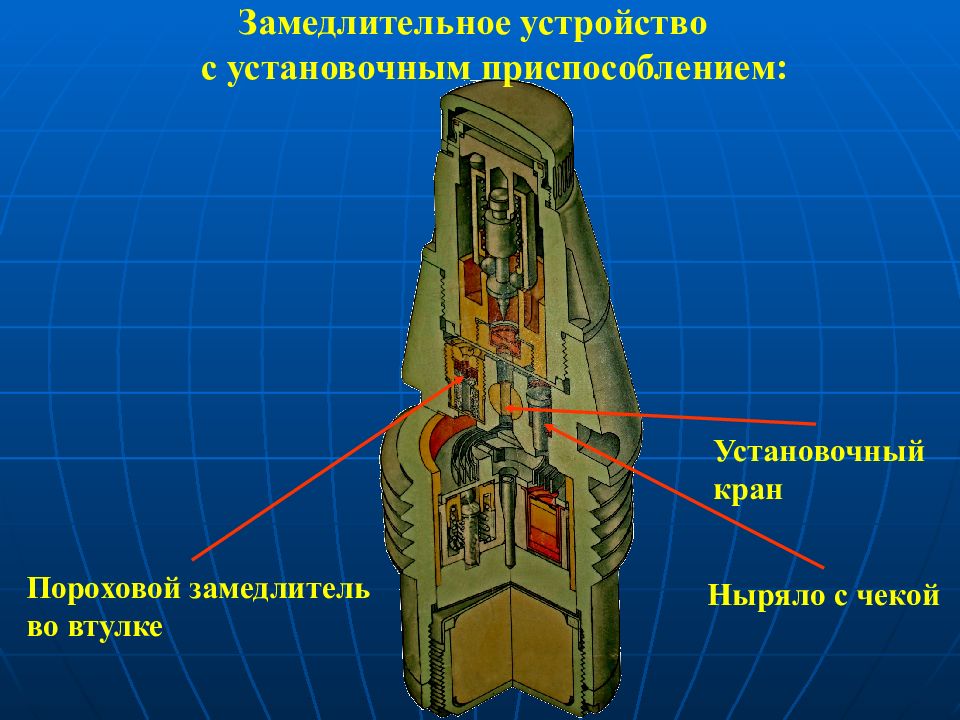

Пороховой замедлитель во втулке Установочный кран Ныряло с чекой Замедлительное устройство с установочным приспособлением:

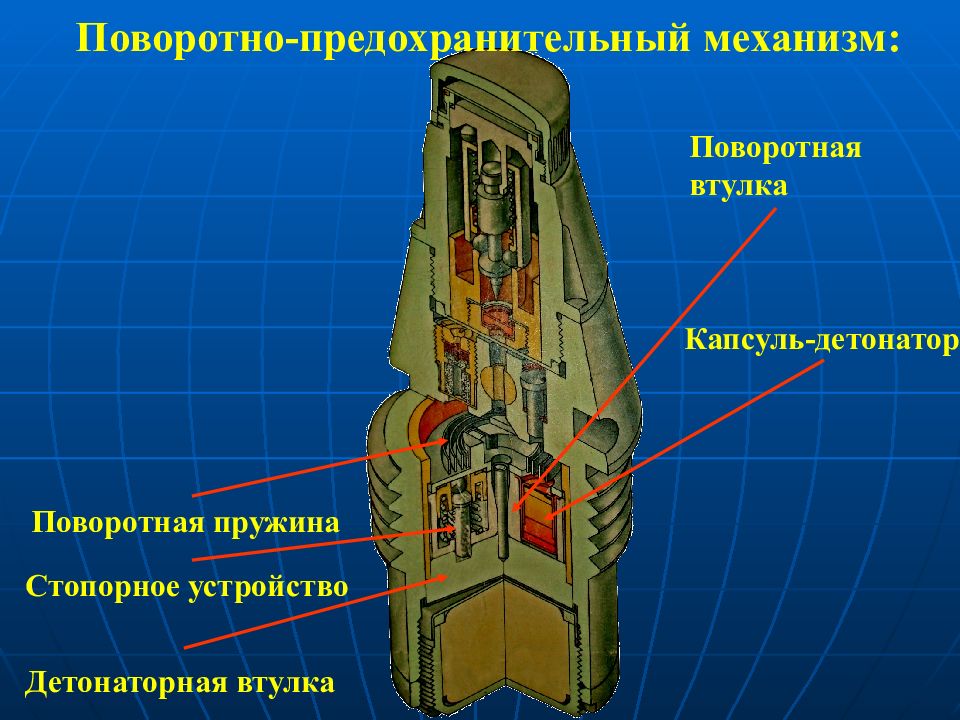

Поворотно-предохранительный механизм: Поворотная втулка Поворотная пружина Стопорное устройство Капсуль-детонатор Детонаторная втулка

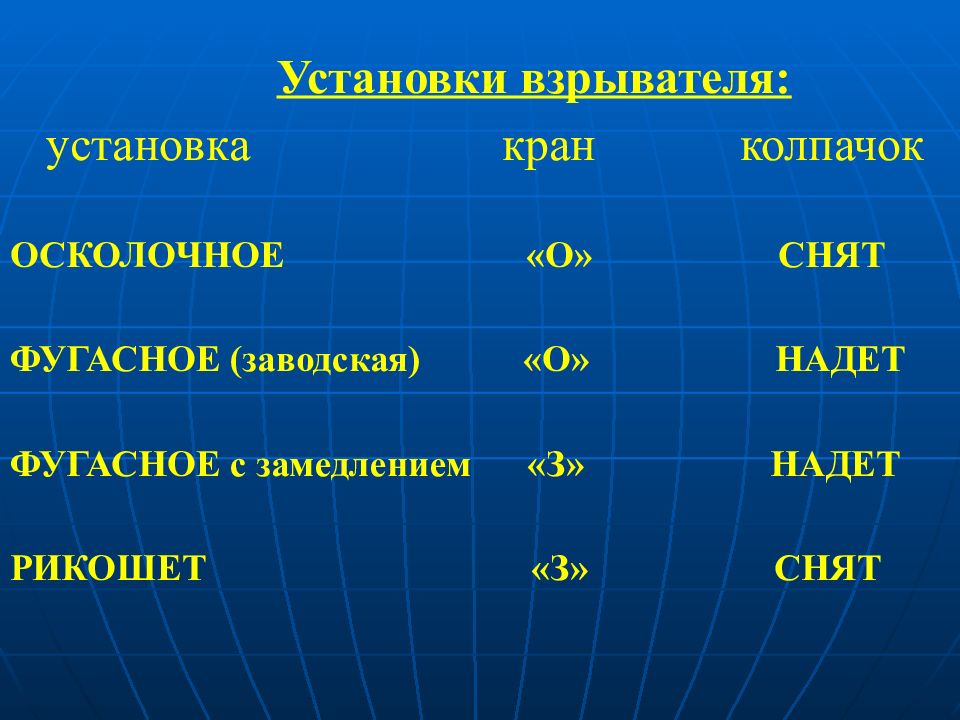

Установки взрывателя: установка кран колпачок ОСКОЛОЧНОЕ « О» СНЯТ ФУГАСНОЕ (заводская) «О» НАДЕТ ФУГАСНОЕ с замедлением « З» НАДЕТ РИКОШЕТ «З» СНЯТ

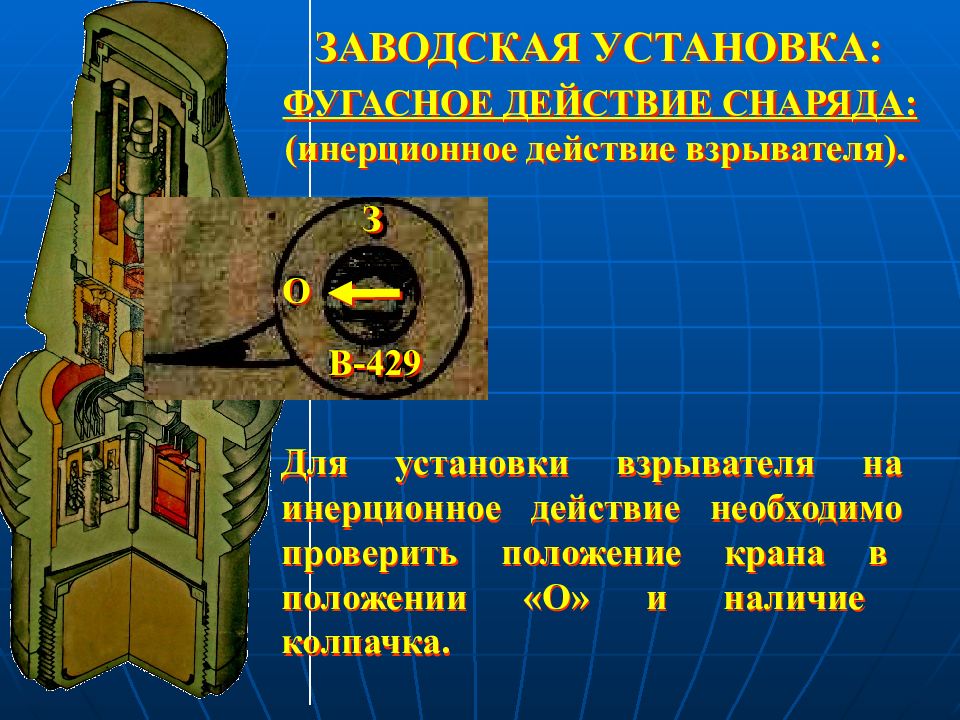

ЗАВОДСКАЯ УСТАНОВКА: ФУГАСНОЕ ДЕЙСТВИЕ СНАРЯДА: (инерционное действие взрывателя). З О В-429 Для установки взрывателя на инерционное действие необходимо проверить положение крана в положении «О» и наличие колпачка.
Для установки взрывателя на мгновенное действие необходимо: жимками свинтить колпачок, а кран оставить открытым. ОСКОЛОЧНОЕ ДЕЙСТВИЕ СНАРЯДА : (установка взрывателя на мгновенное действие). З О Жимки для свинчивания колпачка взрывателей РГМ-2 и В-429
Для установки взрывателя на инерционное с замедлением действие необходимо кран взры-вателя установить в положение на «3», колпачок навинтить; ФУГАСНОЕ С ЗАМЕДЛЕНИЕМ ДЕЙСТВИЕ СНАРЯДА: (инерционное с замедлением действие взрывателя).

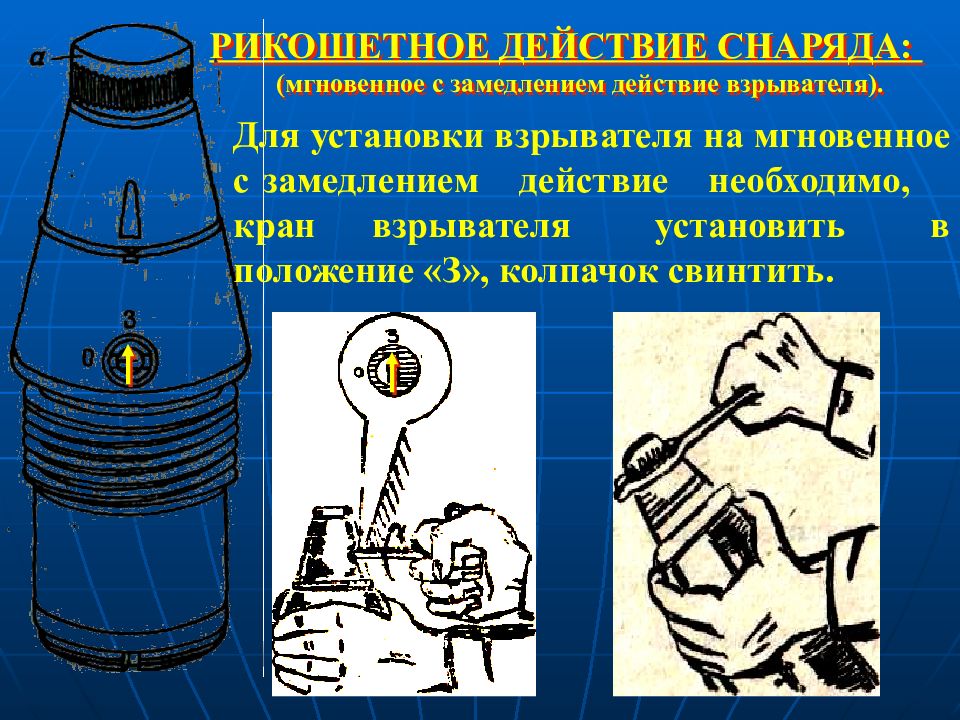

РИКОШЕТНОЕ ДЕЙСТВИЕ СНАРЯДА: ( мгновенное с замедлением действие взрывателя). Для установки взрывателя на мгновенное с замедлением действие необходимо, кран взрывателя установить в положение «З», колпачок свинтить.
Взрыватель в служебном обращении:

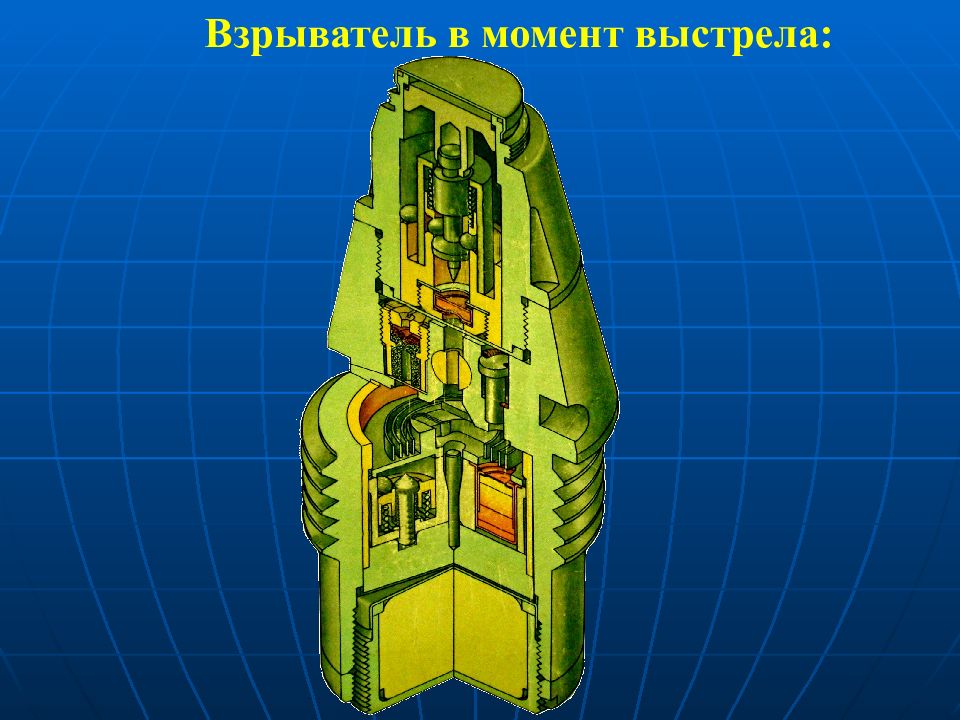

Взрыватель в момент выстрела:

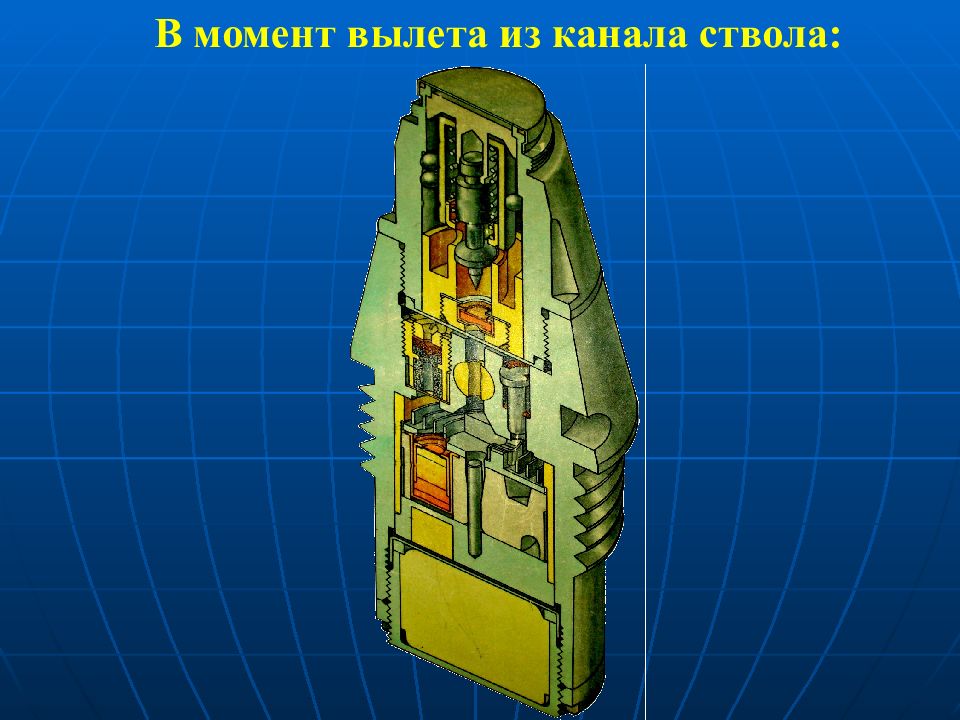

В момент вылета из канала ствола:

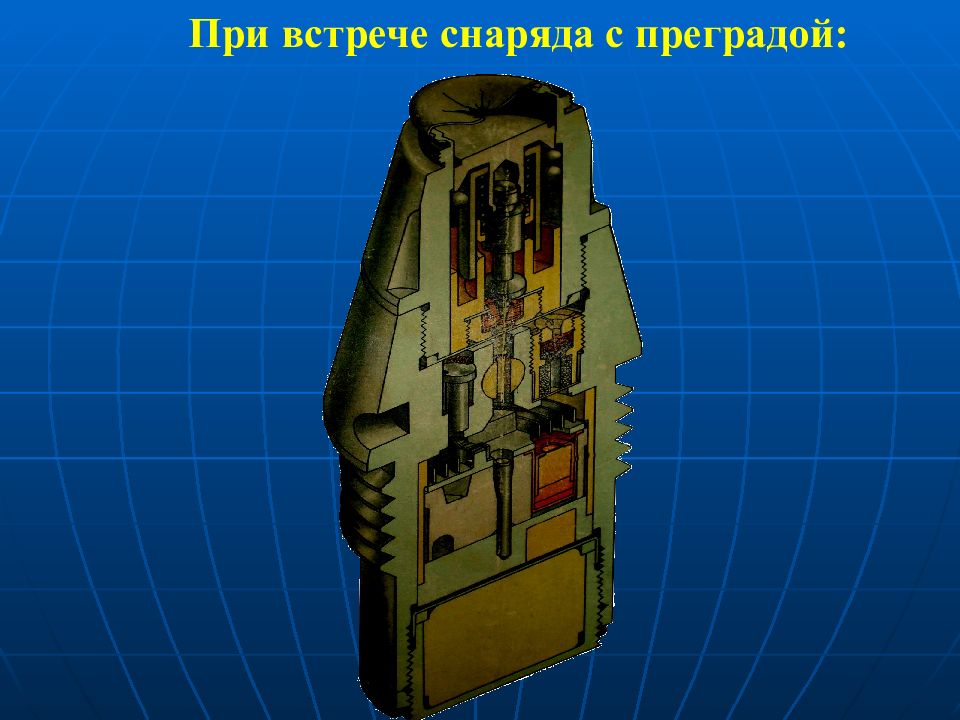

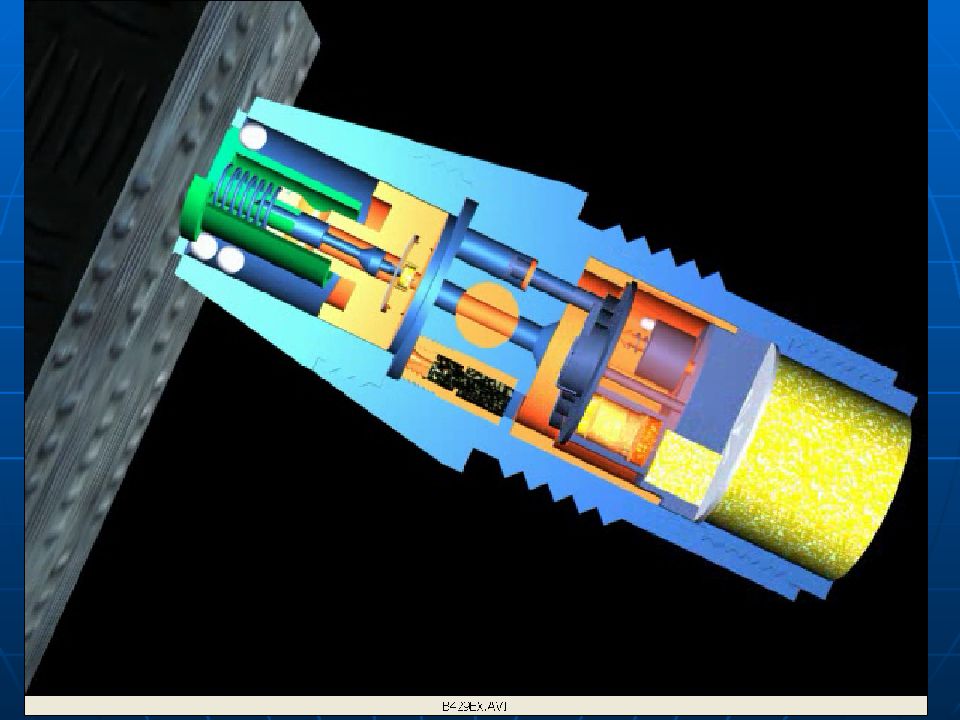

При встрече снаряда с преградой:

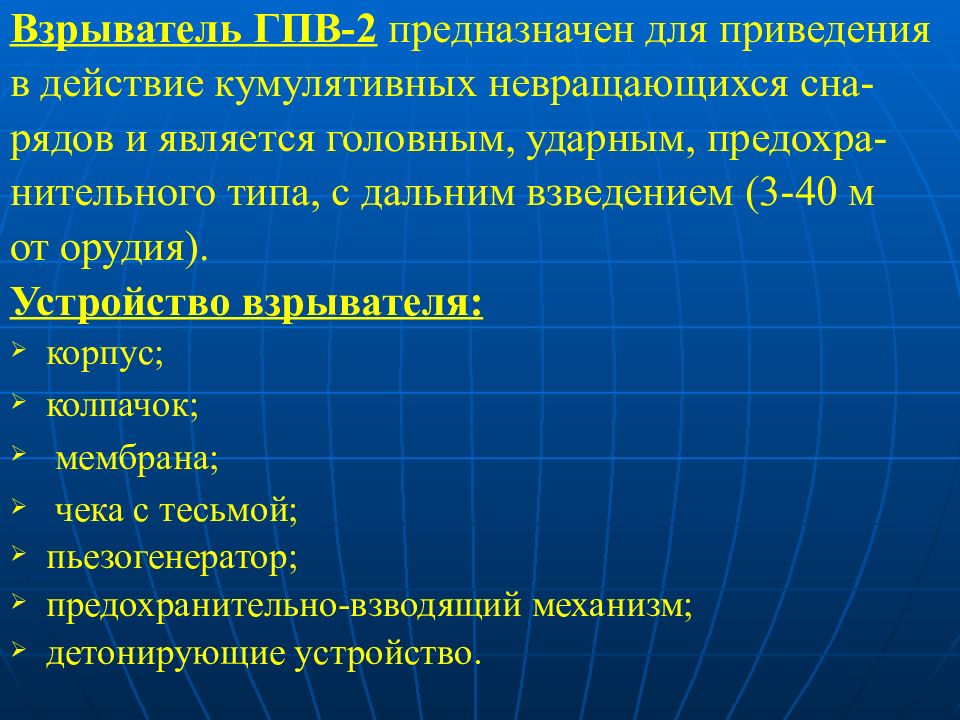

Взрыватель ГПВ-2 предназначен для приведения в действие кумулятивных невращающихся сна- рядов и является головным, ударным, предохра - нительного типа, с дальним взведением ( 3-40 м от орудия). Устройство взрывателя: корпус; колпачок; мембрана; чека с тесьмой; пьезогенератор ; предохранительно-взводящий механизм; детонирующие устройство.

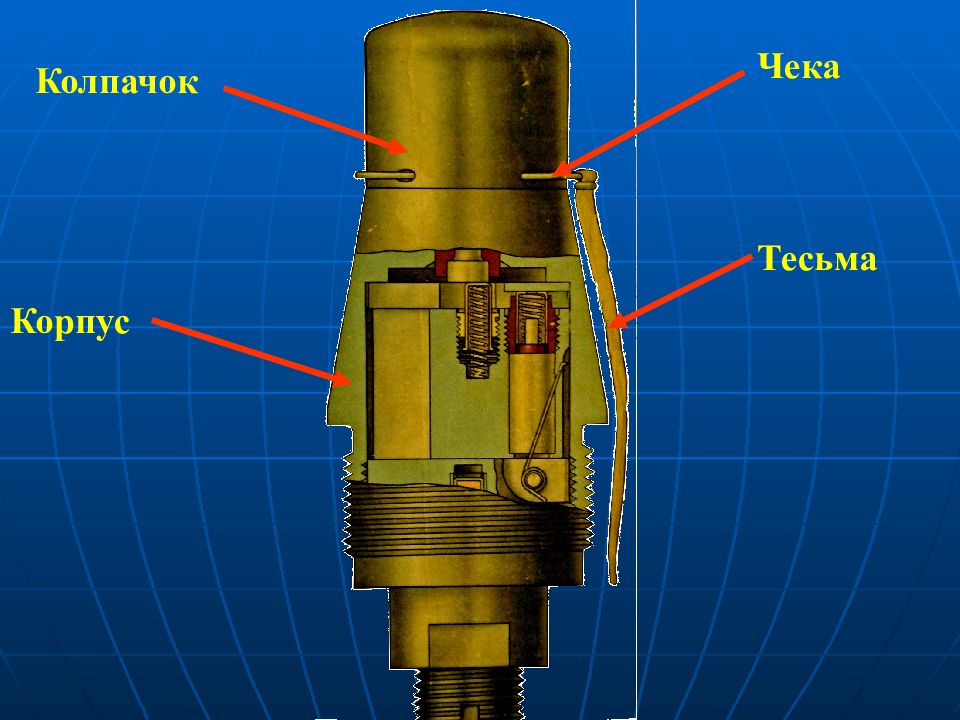

Колпачок Чека Корпус Тесьма

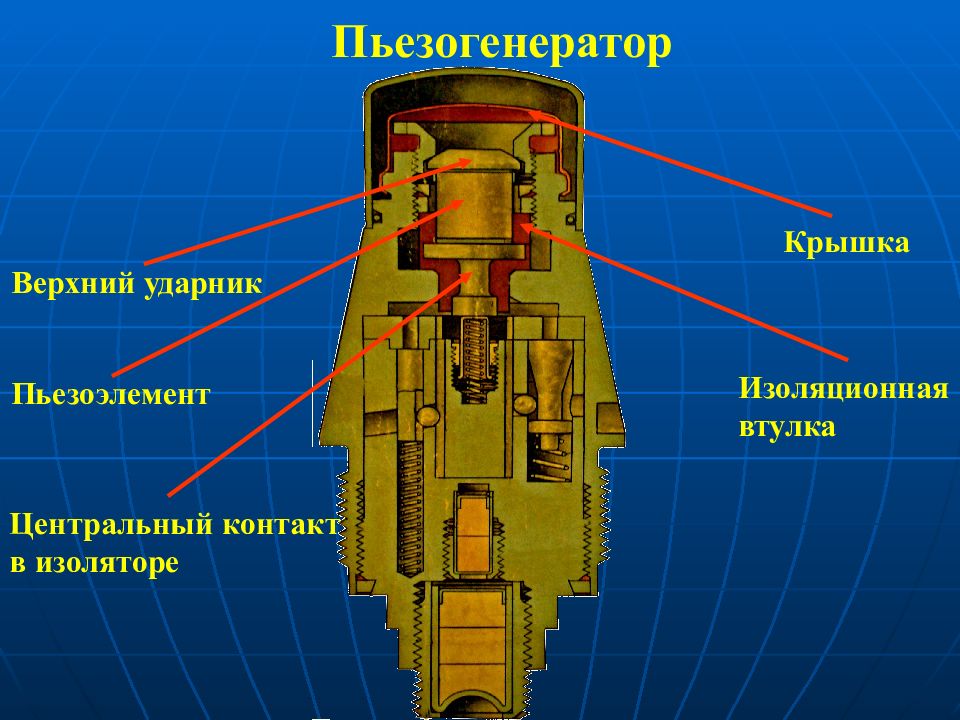

Пьезогенератор Центральный контакт в изоляторе Изоляционная втулка Пьезоэлемент Верхний ударник Крышка
Предохранительно-взводящий механизм: Втулка Движок с контактным устройством и искровым электро - детонатором ИЭД Инерционный стопор с пружиной и левым шариком Замыкатель с пружиной и правым шариком

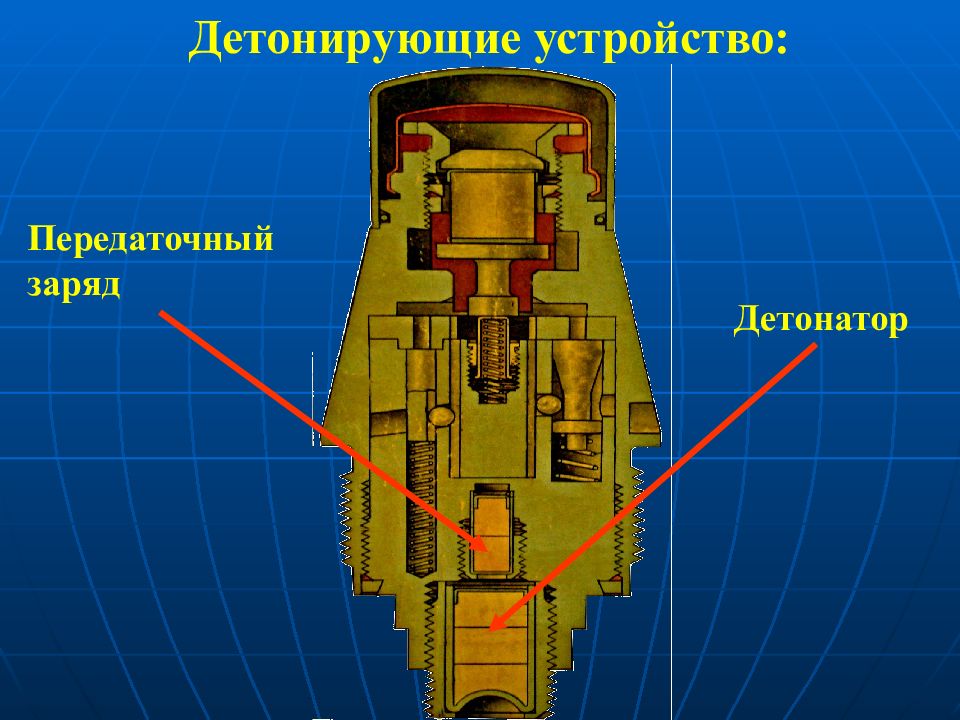

Детонирующие устройство: Передаточный заряд Детонатор

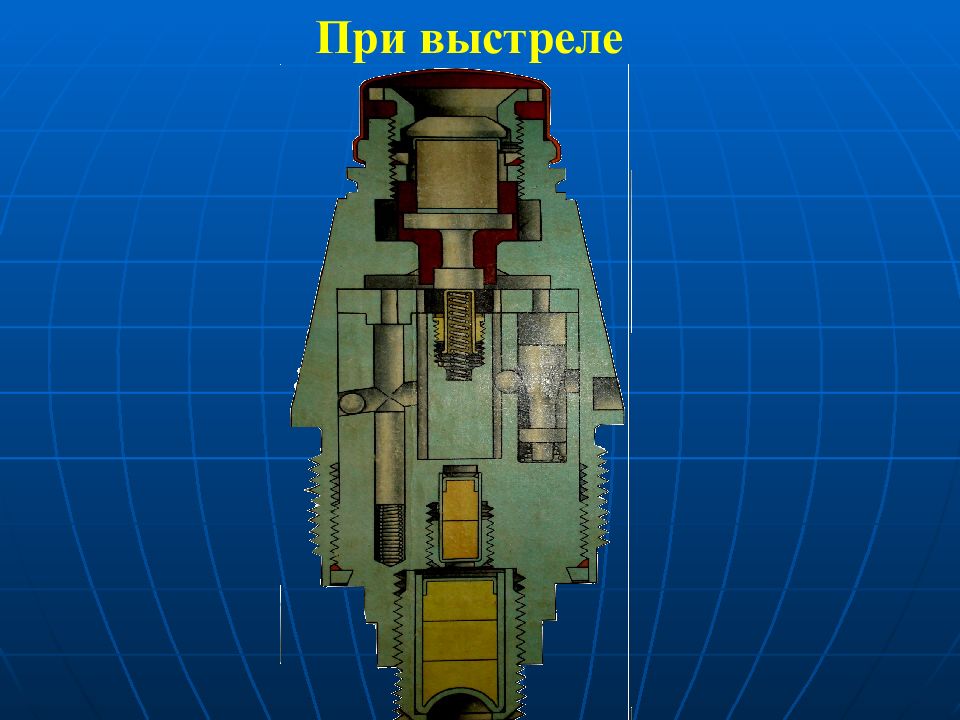

При выстреле

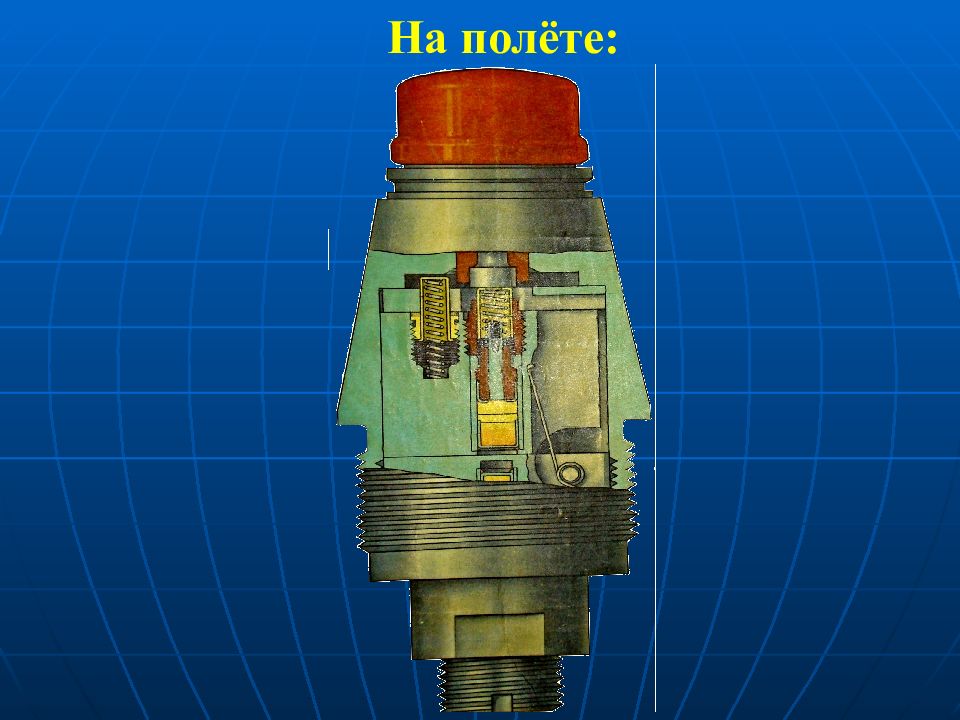

На полёте:
3 вопрос: Назначение, устройство и действие дистанционных взрывателей и трубок.

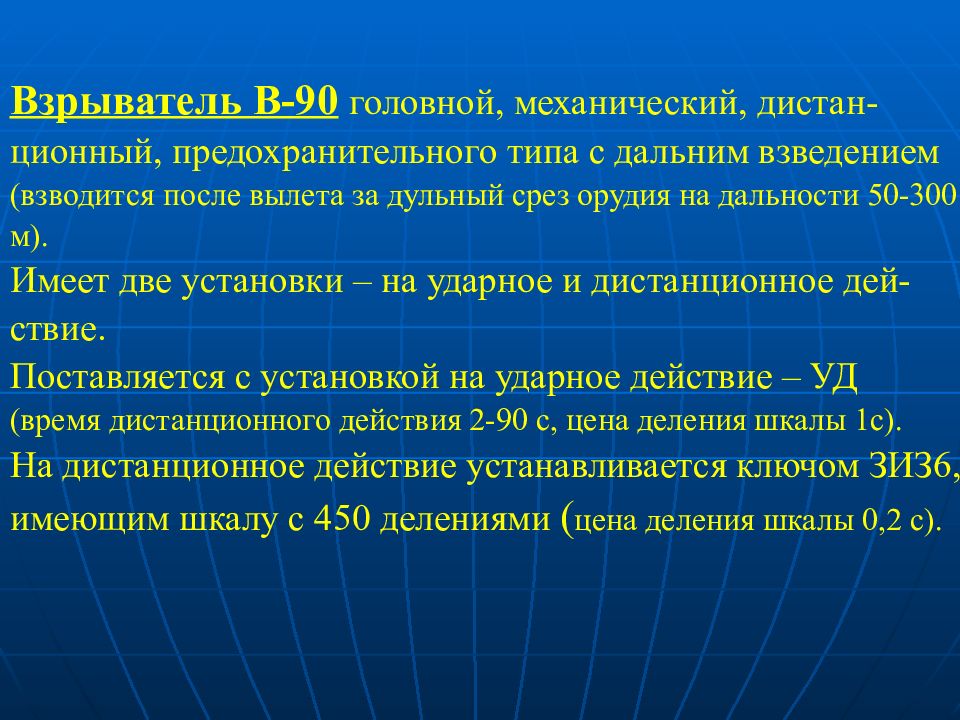

Взрыватель В-90 головной, механический, дистан - ционный, предохранительного типа с дальним взведением ( взводится после вылета за дульный срез орудия на дальности 50-300 м ). Имеет две установки – на ударное и дистанционное дей - ствие. Поставляется с установкой на ударное действие – УД (время дистанционного действия 2-90 с, цена деления шкалы 1с ). На дистанционное действие устанавливается ключом ЗИЗ6, имеющим шкалу с 450 делениями ( цена деления шкалы 0,2 с).

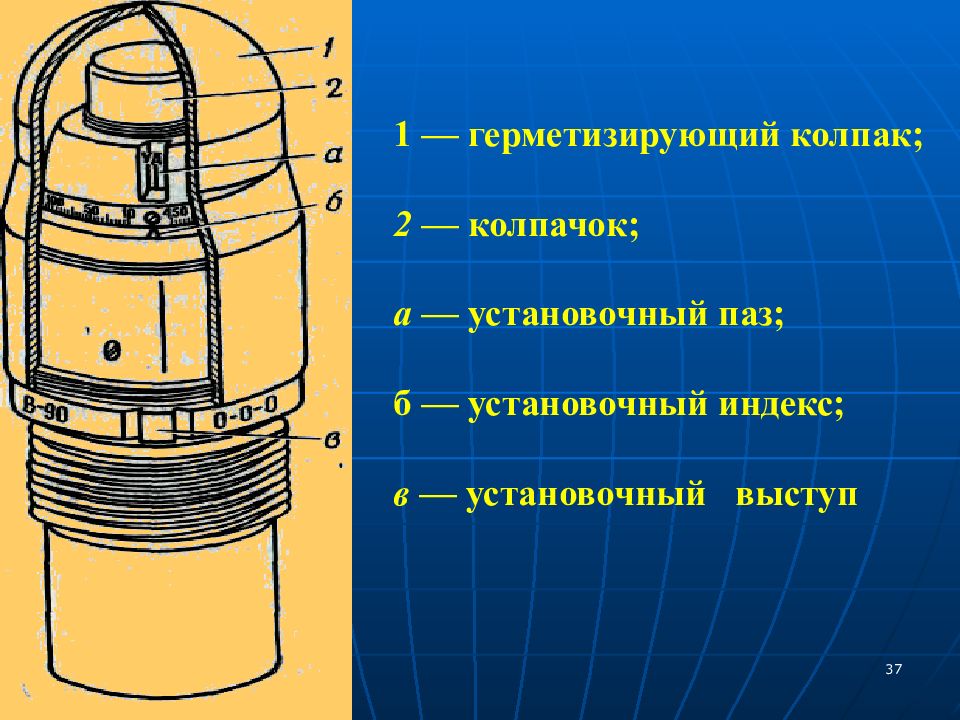

37 1 — герметизирующий колпак; 2 — колпачок; а — установочный паз; б — установочный индекс; в — установочный выступ

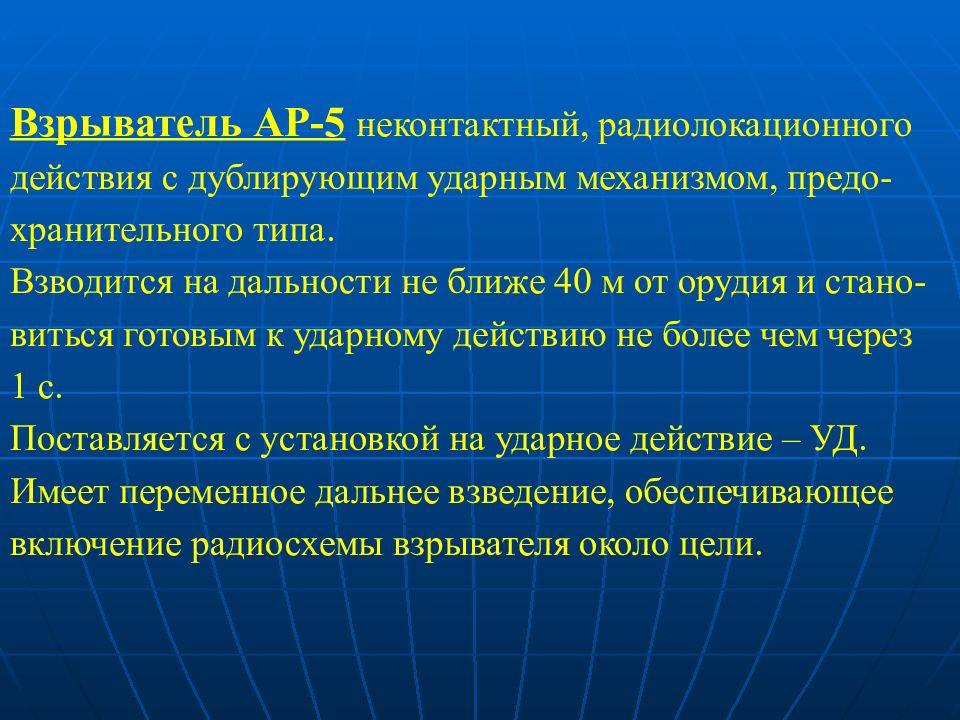

Взрыватель АР-5 неконтактный, радиолокационного действия с дублирующим ударным механизмом, предо- хранительного типа. Взводится на дальности не ближе 40 м от орудия и стано - виться готовым к ударному действию не более чем через 1 с. Поставляется с установкой на ударное действие – УД. Имеет переменное дальнее взведение, обеспечивающее включение радиосхемы взрывателя около цели.

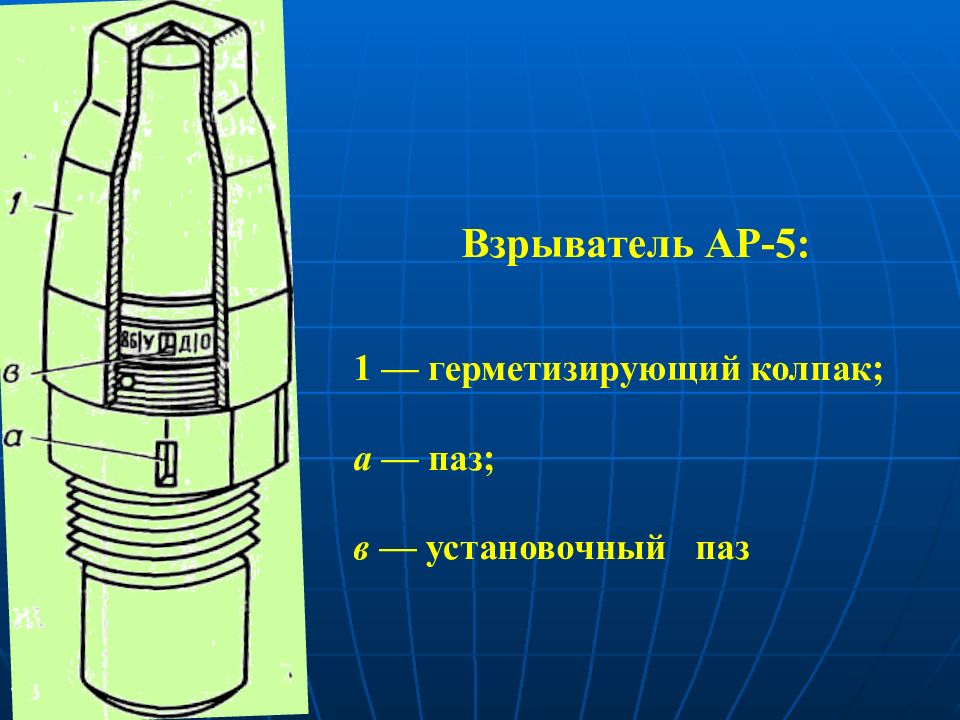

Взрыватель АР-5: 1 — герметизирующий колпак; а — паз; в — установочный паз

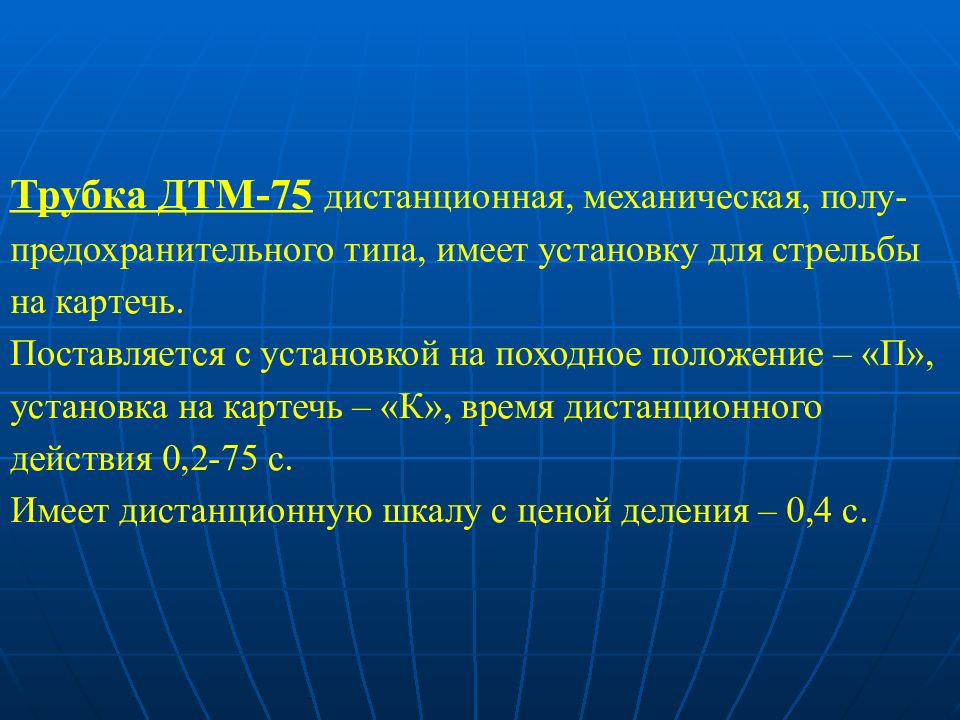

Трубка ДТМ-75 дистанционная, механическая, полу- предохранительного типа, имеет установку для стрельбы на картечь. Поставляется с установкой на походное положение – «П», установка на картечь – «К», время дистанционного действия 0,2-75 с. Имеет дистанционную шкалу с ценой деления – 0,4 с.

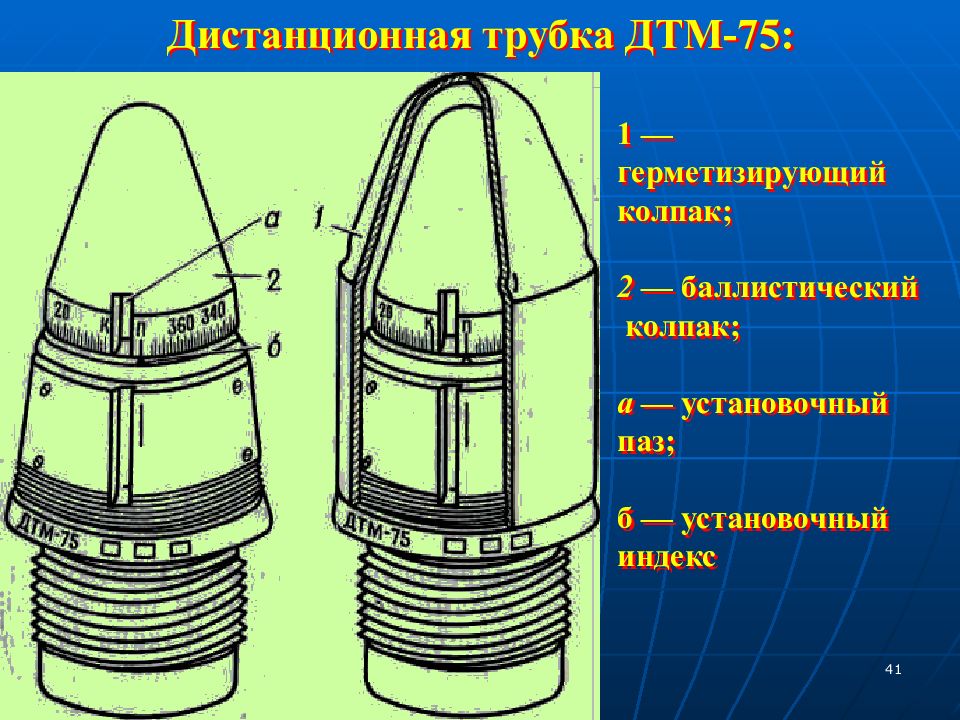

41 1 — герметизирующий колпак; 2 — баллистический колпак ; а — установочный паз; б — установочный индекс Дистанционная трубка ДТМ-75:
Задание на самостоятельную подготовку: изучить назначение и классификацию взры-вателей ; знать устройство и действие взрывателей ГПВ-2, В-490. Литература: Учебник «Боеприпасы наземной артиллерии», с. 120-125, 130-133, 137-170. Учебное пособие «Взрыватели», ВК ТГУ.
