Учебный вопрос №1. Понятие и виды служебных графических документов, применяемых в ОВД. Учебный вопрос №2. Рабочая карта и требования, предъявляемые к ней. Учебный вопрос №3. Содержание оформления служебных графических документов. Учебный вопрос №4. Виды схем (планов, карточек) и особенности их оформления Учебный вопрос №5. Составление схем участка местности различными способами. (практическое составление графических документов)
В зависимости от использования топографической основы графические документы подразделяются на: Карты (рабочие карты, оперативные карты, карты обстановки, отчетные карты, разведывательные и др.) Планы (план помещения, развернутый план местности или план маршрут и др.) Схемы (изображение местности (территории)) Карточки (карточка маршрута патруля, карточка поста, карточка-донесение и др. ) 1. Понятие и виды служебных графических документов, применяемых в ОВД
Вариант оформления реквизитов служебного графического документа Поле утверждения Поле заголовка Поле грифа Поле исполнения Поле подписей Поле согласования Поле условных обозначений Поле графического документа (Рабочая карта, план, схема)
Достоверности и точности сведений Наглядность и аккуратность Полнота нанесения обстановки Точность нанесения обстановки Топографическая карта, на которой графически при помощи условных знаков и сокращений с необходимыми пояснительными надписями отображается оперативно-служебная обстановка со всеми ее изменениями, называется рабочей картой.
1. Наименование ведомства, подготовившего и издавшего карту. 2. название наиболее значительного населенного пункта. 3. Номенклатура соседнего листа карты. 4. Номер и гриф карты. 5. Номенклатура данного листа карты. 6. Год съемки или год составления и исходные материалы, по которым составлена карта; год подготовки к изданию и печати карты. 7. Широта и долгота данного листа карты. 8. Численный масштаб. 9. Величина масштаба листа карты. 10. Линейный масштаб. 11. Величина высоты сечения между сплошными горизонталями. 12. Система высот (Балтийская). 13. Данные о склонении магнитной стрелки, сближении меридианов и годовом склонении магнитной стрелки. 14. Схема взаимного расположения вертикальной линии координатной сетки, истинного и магнитного меридианов и величины склонения магнитной стрелки, сближения меридианов и поправки направления. 15. Шкала заложений. 16. Составленно в определенном году по карте масштаба съемки, обновленно и подготовлено к изданию. 17. Число жителей в населенном пункте (в тысячах).

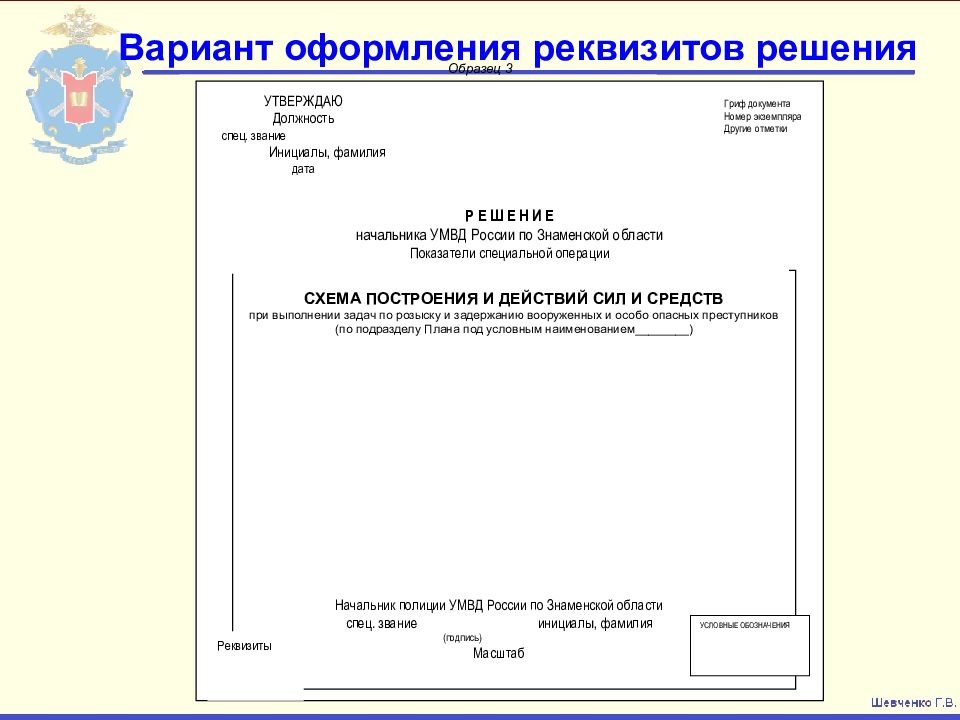

Вариант оформления реквизитов решения схема построения и действий сил и средств при выполнении задач по розыску и задержанию вооруженных и особо опасных преступников (по подразделу Плана под условным наименованием________) УТВЕРЖДАЮ Должность спец. звание Инициалы, фамилия дата Гриф документа Номер экземпляра Другие отметки Р Е Ш Е Н И Е начальника УМВД России по Знаменской области Показатели специальной операции Реквизиты Начальник полиции УМВД России по Знаменской области спец. звание инициалы, фамилия (подпись) Масштаб УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Образец 3
Красным цветом наносится положение, задачи и действия сил органов внутренних дел и войск, кроме указанных в следующем пункте, разграничительные линии, тыловые границы, пункты управления. Синим цветом наносится положение и действия войск противника (преступников, правонарушителей), лиц, связанных с ними или ведущих подозрительный образ жизни, а также все пояснительные надписи (нумерация, наименование и др.) с применением условных знаков и сокращений, принятых в МВД России. Черным цветом наносится положение и действия подразделений инженерных и химических войск, подразделений связи, подразделений радиоразведки, технического обеспечения, военно-строительных организаций и частей; огонь артиллерии ВВ; все пояснительные надписи за силы органов внутренних дел и свои войска (нумерация, наименования и др.) П П Ц Рез 7/ ом - рез 11.00 25.04 16 Р 3/-2_____ 1.04 - 10.00 В
Зеленым цветом наносятся демонстрационные, имитационные действия своих войск, сил ОВД, общественных формирований, мероприятий по дезинформации, а также ложные районы, рубежи, сооружения и объекты с обозначением буквой «Л». Коричневым цветом наносятся районы проведения карантинных мероприятий при эпидемиях и эпизоотиях, обсервации, войсковые дороги, колонные пути. Желтым цветом наносятся зоны заражения отравляющими и сильнодействующими ядовитыми веществами. Аммиак-20т Хлор-20т 10.30 10.01 Л Чума 28.04
При необходимости на картах могут подниматься: береговые линии крупных водоемов (допускается подтушевка в сторону воды), реки, болота, изобаты с указанием глубин – синим цветом ; растительность – зеленым цветом ; рельеф – светло-коричневым цветом (заштриховывается вершина или поднимается основная горизонталь); автомобильные дороги – коричневым цветом ; железные дороги, геодезические пункты и государственные границы – черным цветом; населенные пункты – затушевкой или штриховкой, увеличенными надписями или подчеркиванием их названий черным или коричневым цветом ; ориентиры – кружком или подчеркиванием и нумерацией их черным цветом.
Населенные пункты, жилые кварталы а) кварталы с преобладанием деревянных (глинобитных) построек. б ) Кварталы, состоящие более чем на 60% из каменных построек; Шоссейные и улучшенные грунтовые дороги Грунтовые, полевые дороги, просеки Железные дороги Упрощенные условные знаки принятые для схем
Реки в одну или две линии. Озера, пруда, водохранилища Лес Упрощенные условные знаки принятые для схем
Кустарник Рельеф и его детали изображаются горизонтальными и условными обозначениями (знаками) принятыми в топографии. Возвышенности и углубления – несколькими замкнутыми горизонталями. Хребты и лощины – обрывками горизонталей. Местные предметы и объекты, для изображения которых не предусмотрены условные знаки (кучи хвороста, указатели дорог и т. п.) на схемах вычерчивают в перспективе, т. е. так, как они выглядят в натуре или изображаются нестандартными условными знаками. Упрощенные условные знаки принятые для схем
определить масштаб схемы, ее размеры и содержание; выбрать способ составления схемы, а для более точного указания какого-либо объекта могут быть подписаны магнитные азимуты и расстояния до него от легко опознаваемых местных предметов; схема составляется на отдельном листе бумаги; для ориентирования схемы на свободном месте стрелкой показывают направление на север, концы стрелки подписывают буквами С (север) и Ю (юг); под нижней стороной ее рамки показывают масштаб схемы (численный или линейный) и подпись составителя; при составлении схем местные предметы и формы рельефа изображаются условными упрощенными топографическими знаками (нанесение которых рекомендуется выполнять от руки), что нельзя отобразить условными знаками, излагается текстуально в легенде, помещаемой на свободных полях схемы или на ее обороте; при составлении схемы по карте в определенном масштабе показывают линии координатной сетки или их выходы за рамку схемы. Схема местности и основные правила их составления

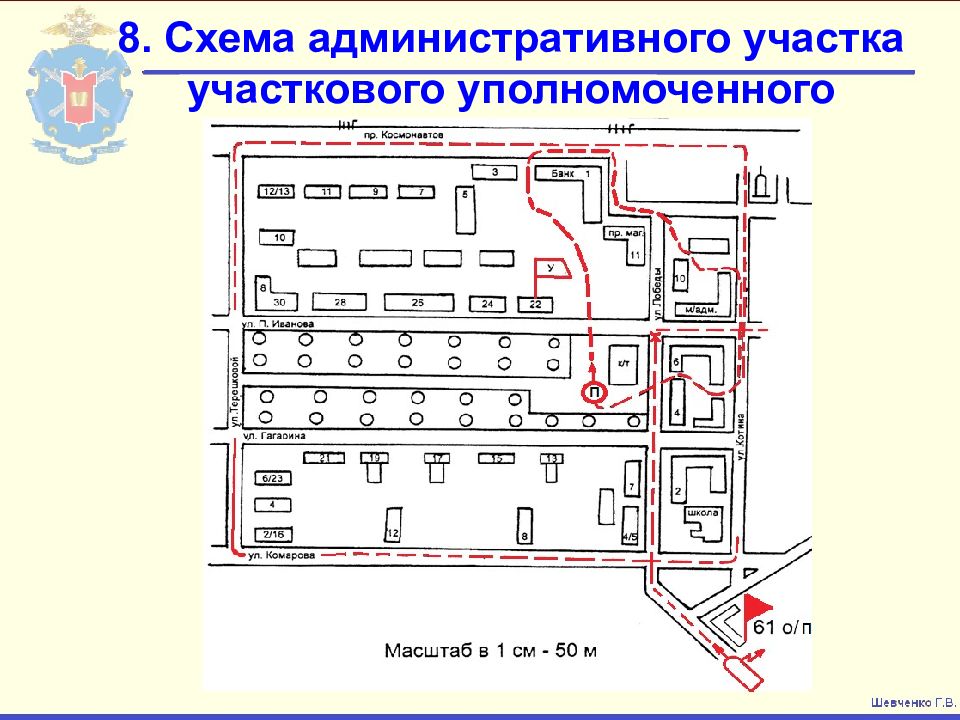

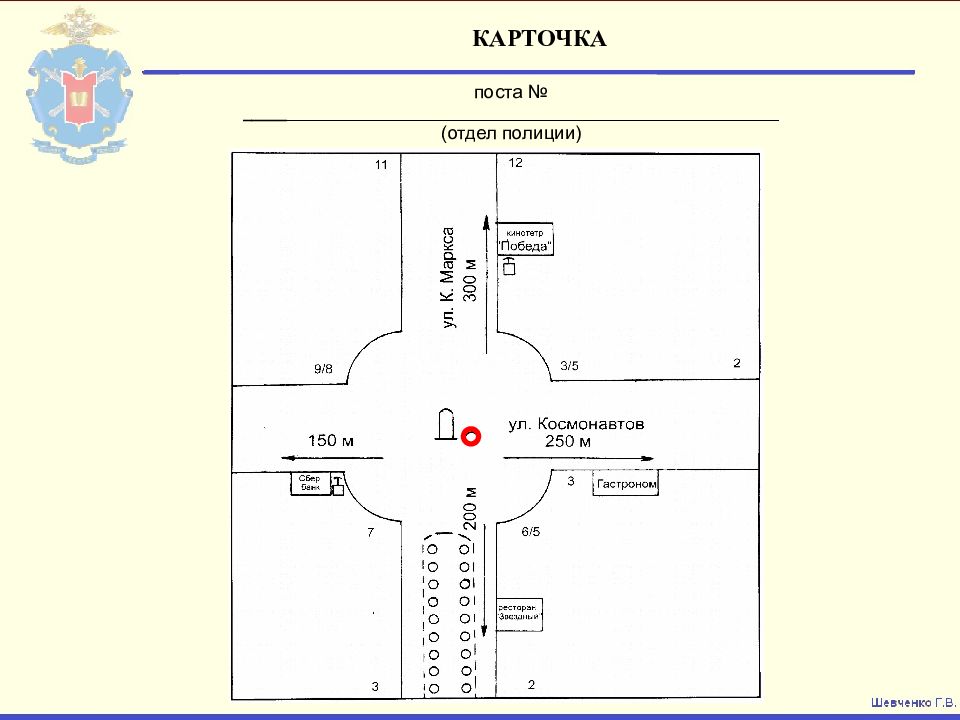

О формление карточки маршрута патруля
Составление планов и схем мест происшествия
Обозначение местоположения объекта путем измерения расстояний от его крайних точек до не смещаемых ориентиров (трубы, угла комнаты, наличников дверей) или метода прямоугольных координат для обозначения местоположения объекта
Обзорная схема места происшествия Развёрнутый масштабный план комнаты, расположенной в одноэтажном корпусе № 1 силикатного завода г. Энск, ул. Садовая 34. Помещение занимает бухгалтерия завода. Приложение к протоколу осмотра места происшествия от 19 апреля 1989 года. Дело № _____
Обозначения: 1. Труп ; 2. Мост через р. Истра; 3. Дерево поваленное в сторону моста; 4. Указатель дороги; 5. Путь следования потерпевшего пешком; 6. Путь следования потерпевшего на попутной машине. Следователь ___________А. Петров Понятые: 1. ____________В. Серов 2. ____________Д. Гунько Детальный план
Составление плана или схемы в измененном масштабе производится по квадратам.
Подобный ему прямоугольник строят на листе бумаги, изменяя его стороны в необходимое число раз. Коэффициент увеличения квадрата будет пропорционален увеличению масштаба. Схема местности

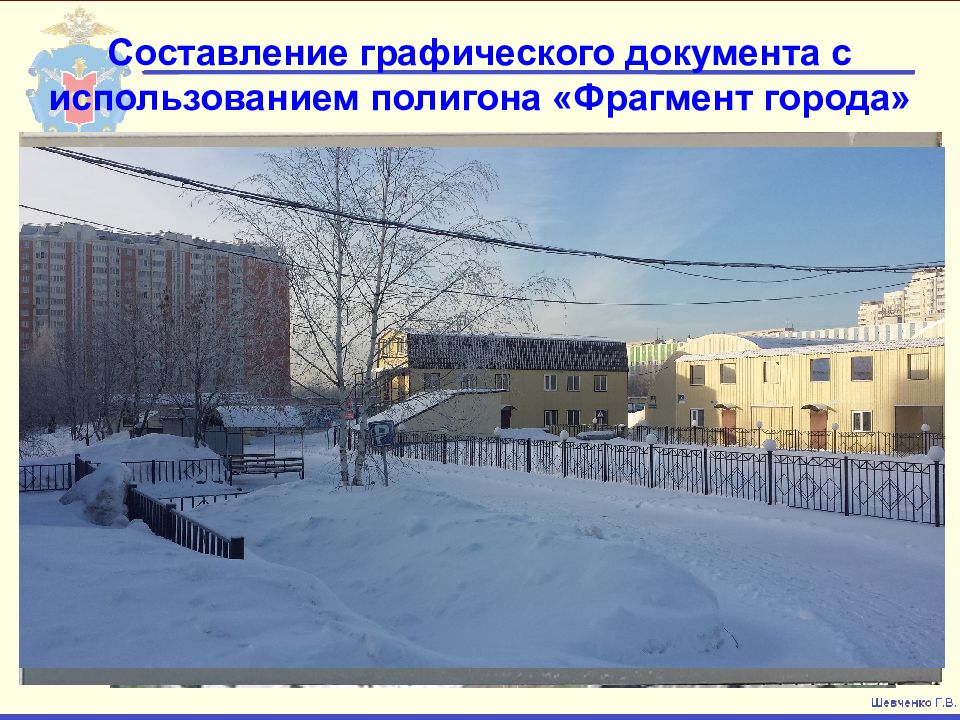

Глазомерная съёмка местности с одной точки стояния

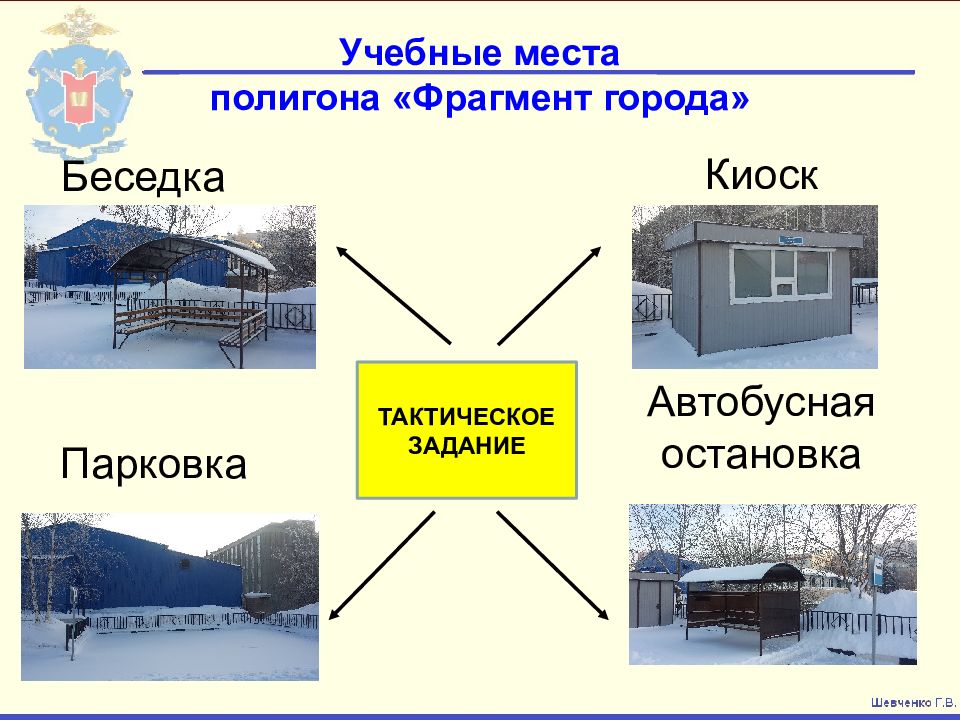

Автобусная остановка Беседка Киоск Парковка ТАКТИЧЕСКОЕ ЗАДАНИЕ
Университетская д.4 Университетская д.2,3 Университетская д.1 Ст. метро Университетская ТАКТИЧЕСКОЕ ЗАДАНИЕ
