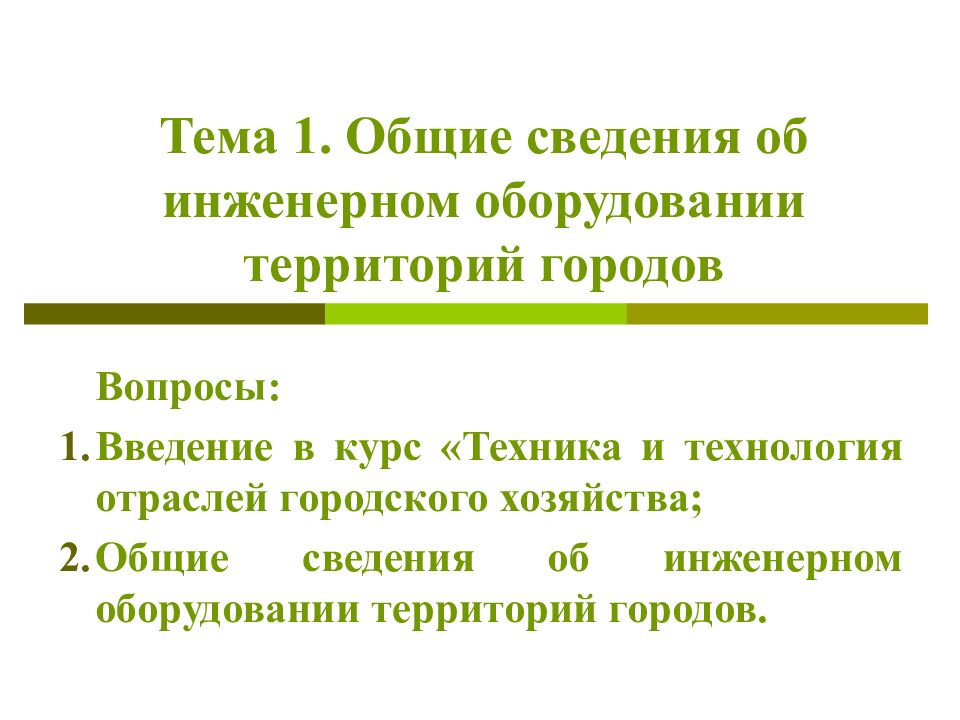

Тема 1. Общие сведения об инженерном оборудовании территорий городов Вопросы: Введение в курс «Техника и технология отраслей городского хозяйства; Общие сведения об инженерном оборудовании территорий городов.

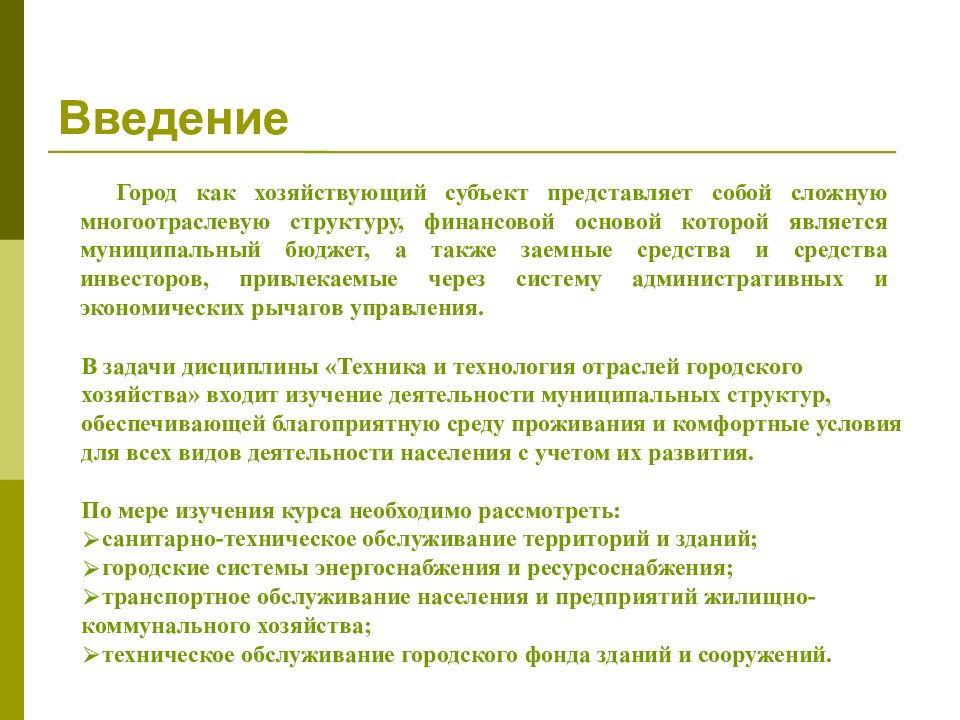

Город как хозяйствующий субъект представляет собой сложную многоотраслевую структуру, финансовой основой которой является муниципальный бюджет, а также заемные средства и средства инвесторов, привлекаемые через систему административных и экономических рычагов управления. В задачи дисциплины «Техника и технология отраслей городского хозяйства» входит изучение деятельности муниципальных структур, обеспечивающей благоприятную среду проживания и комфортные условия для всех видов деятельности населения с учетом их развития. По мере изучения курса необходимо рассмотреть: санитарно-техническое обслуживание территорий и зданий; городские системы энергоснабжения и ресурсоснабжения; транспортное обслуживание населения и предприятий жилищно-коммунального хозяйства; техническое обслуживание городского фонда зданий и сооружений.

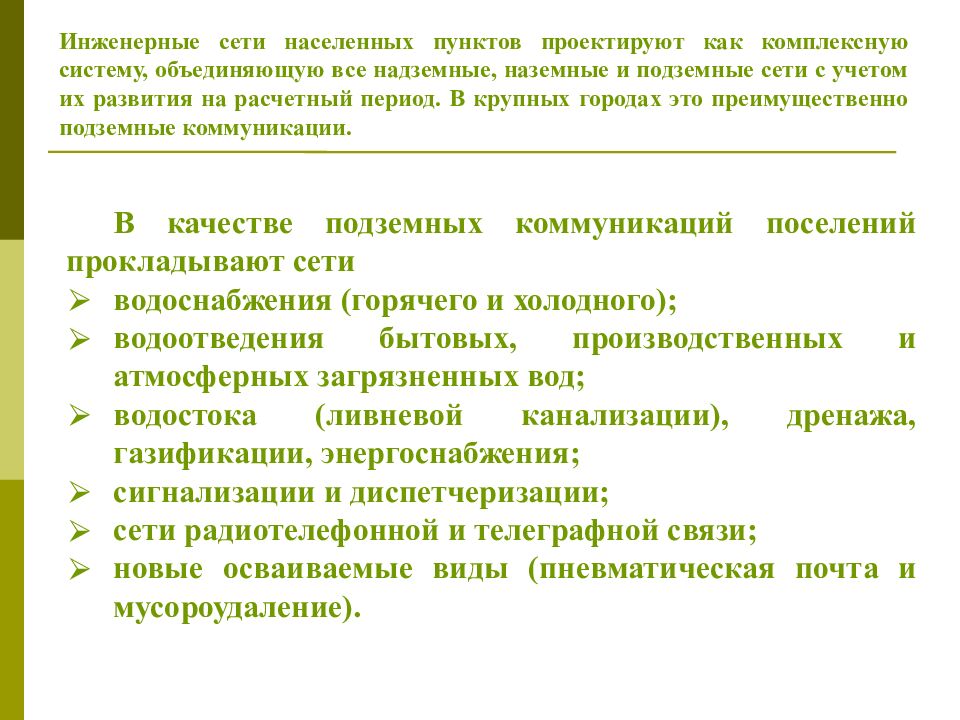

Инженерные сети населенных пунктов проектируют как комплексную систему, объединяющую все надземные, наземные и подземные сети с учетом их развития на расчетный период. В крупных городах это преимущественно подземные коммуникации. В качестве подземных коммуникаций поселений прокладывают сети водоснабжения (горячего и холодного); водоотведения бытовых, производственных и атмосферных загрязненных вод; водостока (ливневой канализации), дренажа, газификации, энергоснабжения; сигнализации и диспетчеризации; сети радиотелефонной и телеграфной связи; новые осваиваемые виды (пневматическая почта и мусороудаление).

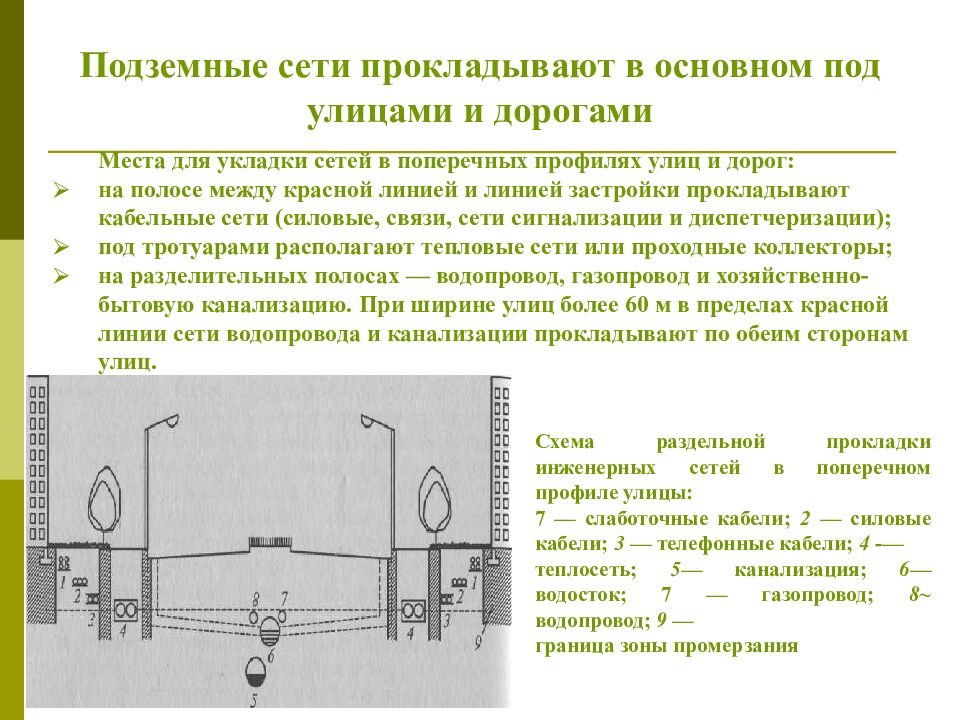

Подземные сети прокладывают в основном под улицами и дорогами Места для укладки сетей в поперечных профилях улиц и дорог: на полосе между красной линией и линией застройки прокладывают кабельные сети (силовые, связи, сети сигнализации и диспетчеризации); под тротуарами располагают тепловые сети или проходные коллекторы; на разделительных полосах — водопровод, газопровод и хозяйственно-бытовую канализацию. При ширине улиц более 60 м в пределах красной линии сети водопровода и канализации прокладывают по обеим сторонам улиц. Схема раздельной прокладки инженерных сетей в поперечном профиле улицы: 7 — слаботочные кабели; 2 — силовые кабели; 3 — телефонные кабели; 4 -— теплосеть; 5— канализация; 6— водосток; 7 — газопровод; 8~ водопровод; 9 — граница зоны промерзания

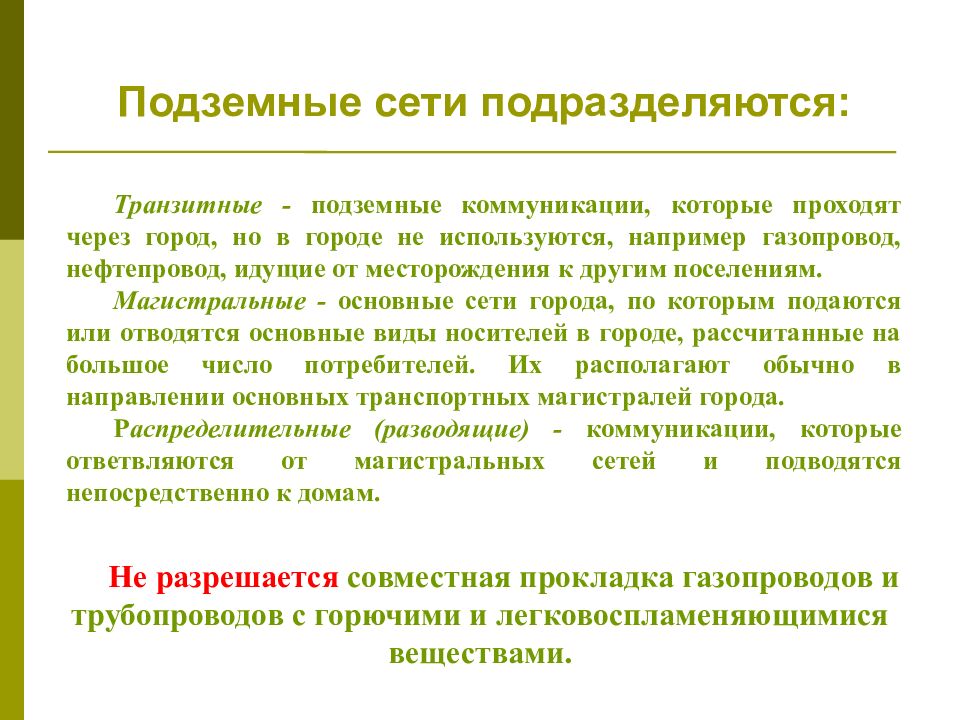

Транзитные - подземные коммуникации, которые проходят через город, но в городе не используются, например газопровод, нефтепровод, идущие от месторождения к другим поселениям. Магистральные - основные сети города, по которым подаются или отводятся основные виды носителей в городе, рассчитанные на большое число потребителей. Их располагают обычно в направлении основных транспортных магистралей города. Р аспределительные (разводящие) - коммуникации, которые ответвляются от магистральных сетей и подводятся непосредственно к домам. Не разрешается совместная прокладка газопроводов и трубопроводов с горючими и легковоспламеняющимися веществами.

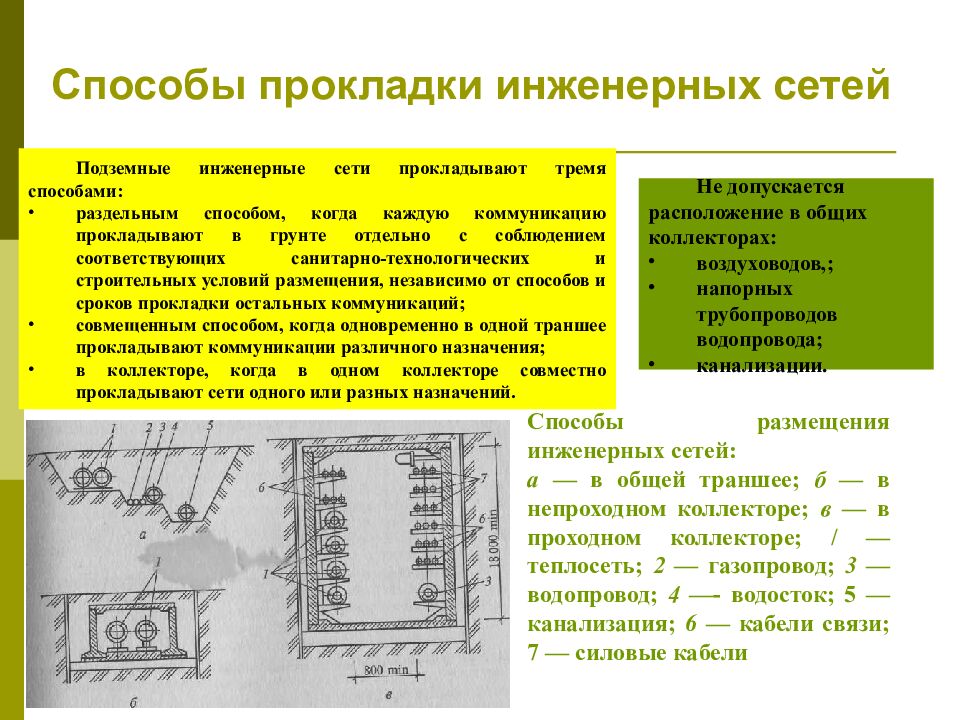

Способы размещения инженерных сетей: а — в общей траншее; б — в непроходном коллекторе; в — в проходном коллекторе; / — теплосеть; 2 — газопровод; 3 — водопровод; 4 —- водосток; 5 — канализация; 6 — кабели связи; 7 — силовые кабели Подземные инженерные сети прокладывают тремя способами: раздельным способом, когда каждую коммуникацию прокладывают в грунте отдельно с соблюдением соответствующих санитарно-технологических и строительных условий размещения, независимо от способов и сроков прокладки остальных коммуникаций; совмещенным способом, когда одновременно в одной траншее прокладывают коммуникации различного назначения; в коллекторе, когда в одном коллекторе совместно прокладывают сети одного или разных назначений. Не допускается расположение в общих коллекторах: воздуховодов,; напорных трубопроводов водопровода; канализации.

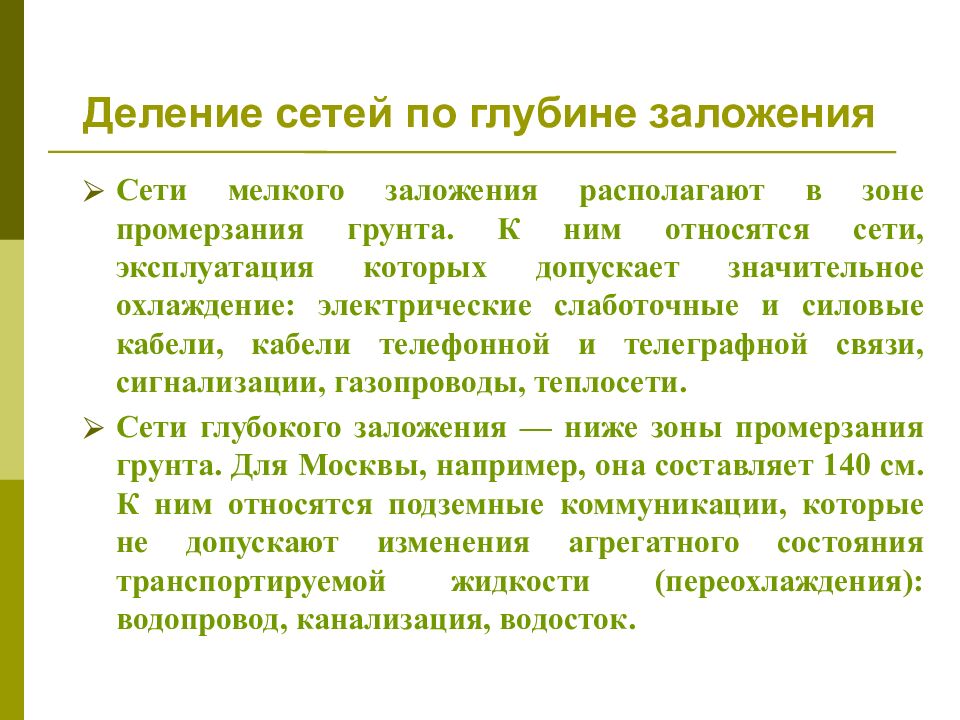

Сети мелкого заложения располагают в зоне промерзания грунта. К ним относятся сети, эксплуатация которых допускает значительное охлаждение: электрические слаботочные и силовые кабели, кабели телефонной и телеграфной связи, сигнализации, газопроводы, теплосети. Сети глубокого заложения — ниже зоны промерзания грунта. Для Москвы, например, она составляет 140 см. К ним относятся подземные коммуникации, которые не допускают изменения агрегатного состояния транспортируемой жидкости (переохлаждения): водопровод, канализация, водосток.
