Учитель Мотуз М.Г.
Если тема нашего урока звучит: Общие сведения о сборочных чертежах и соединениях деталей. Значит цель нашего урока: Формирование понятий о сборочных чертежах, о соединениях деталей в машинах и механизмах.

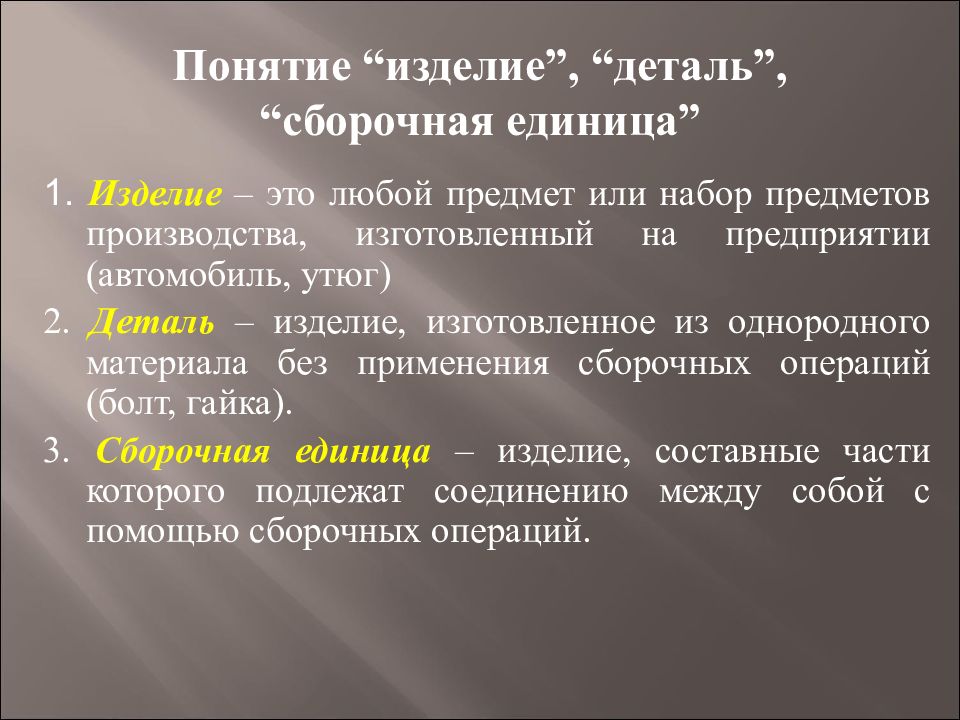

1. Изделие – это любой предмет или набор предметов производства, изготовленный на предприятии (автомобиль, утюг) 2. Деталь – изделие, изготовленное из однородного материала без применения сборочных операций (болт, гайка). 3. Сборочная единица – изделие, составные части которого подлежат соединению между собой с помощью сборочных операций.
Назовите: Детали Сборочные единицы

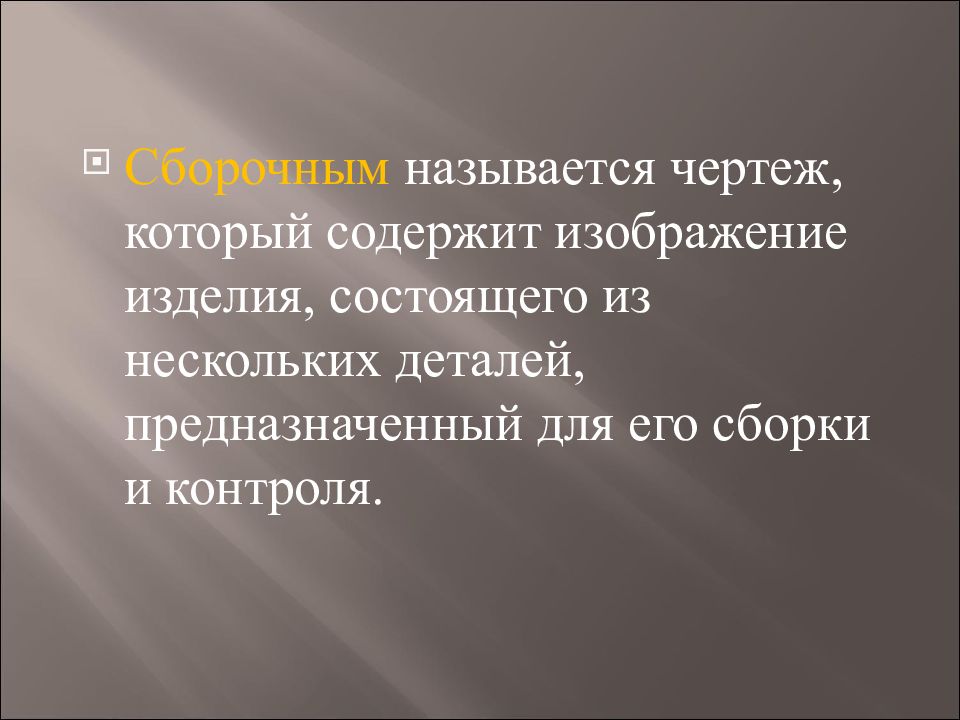

Сборочным называется чертеж, который содержит изображение изделия, состоящего из нескольких деталей, предназначенный для его сборки и контроля.

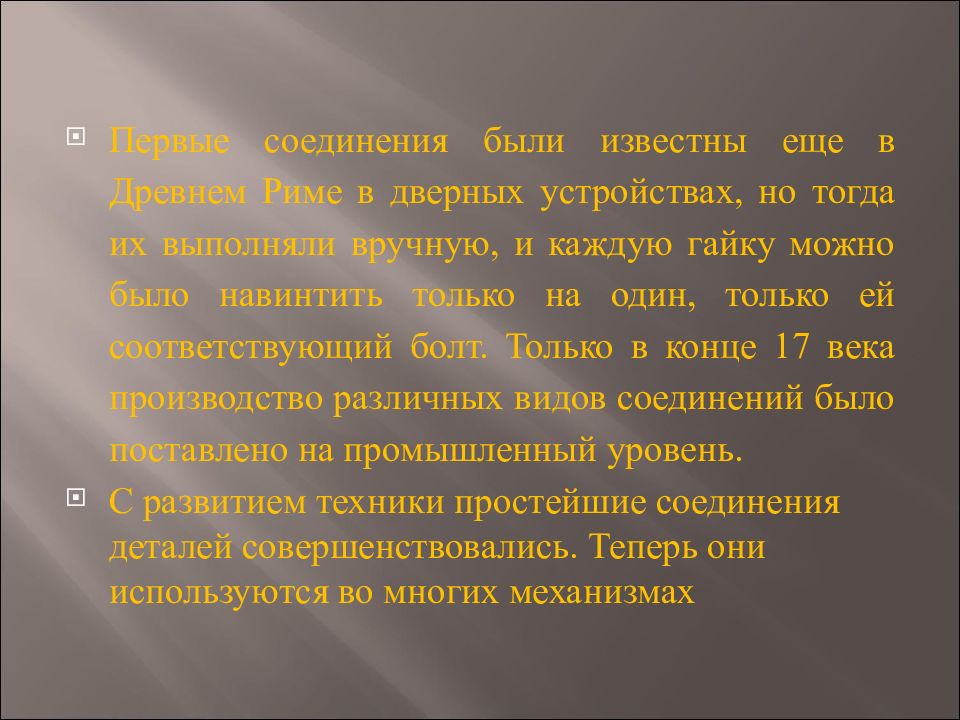

Первые соединения были известны еще в Древнем Риме в дверных устройствах, но тогда их выполняли вручную, и каждую гайку можно было навинтить только на один, только ей соответствующий болт. Только в конце 17 века производство различных видов соединений было поставлено на промышленный уровень. С развитием техники простейшие соединения деталей совершенствовались. Теперь они используются во многих механизмах

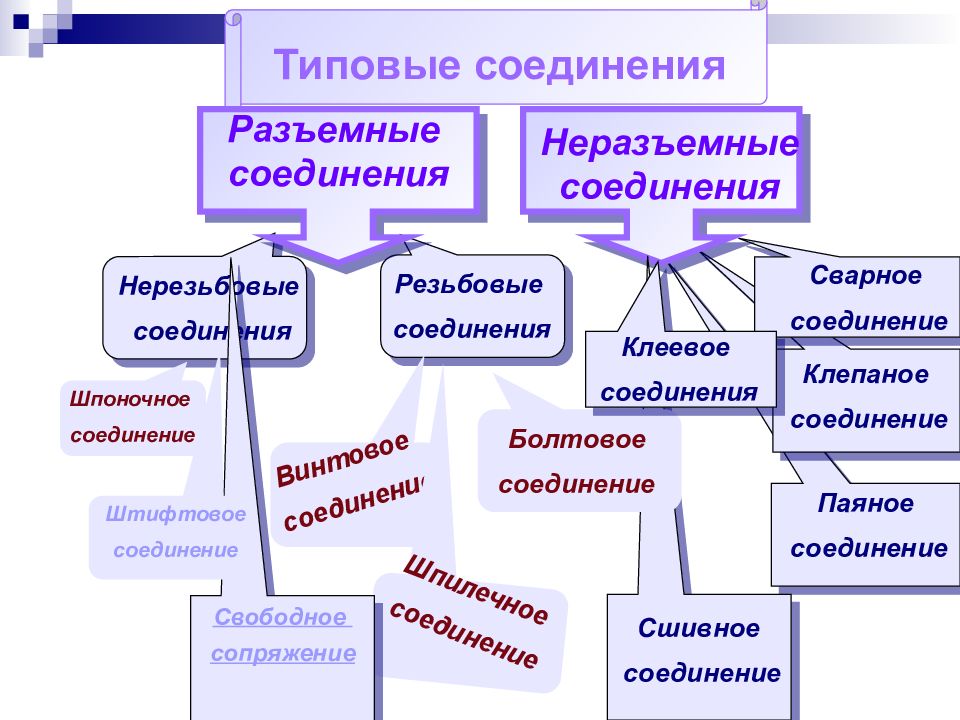

Паяное соединение Клепаное соединение Сварное соединение Типовые соединения Неразъемные соединения Сшивное соединение Разъемные соединения Резьбовые соединения Нерезьбовые соединения Болтовое соединение Винтовое соединение Клеевое соединения Шпилечное соединение Свободное сопряжение Шпоночное соединение Штифтовое соединение
Давайте проверим свои познания по рисунку 209, стр.161. Если вы правильно определили разъемные соединения, то из букв, стоящих в скобках, можно составить слово ВЕРНО.

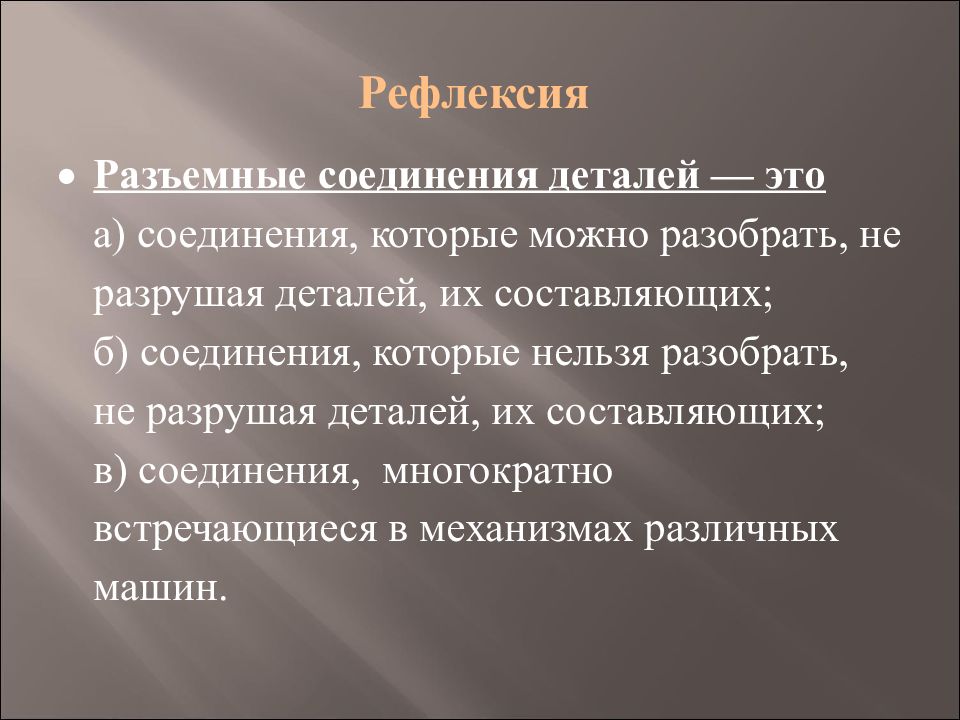

Разъемные соединения деталей — это а) соединения, которые можно разобрать, не разрушая деталей, их составляющих; б) соединения, которые нельзя разобрать, не разрушая деталей, их составляющих; в) соединения, многократно встречающиеся в механизмах различных машин.

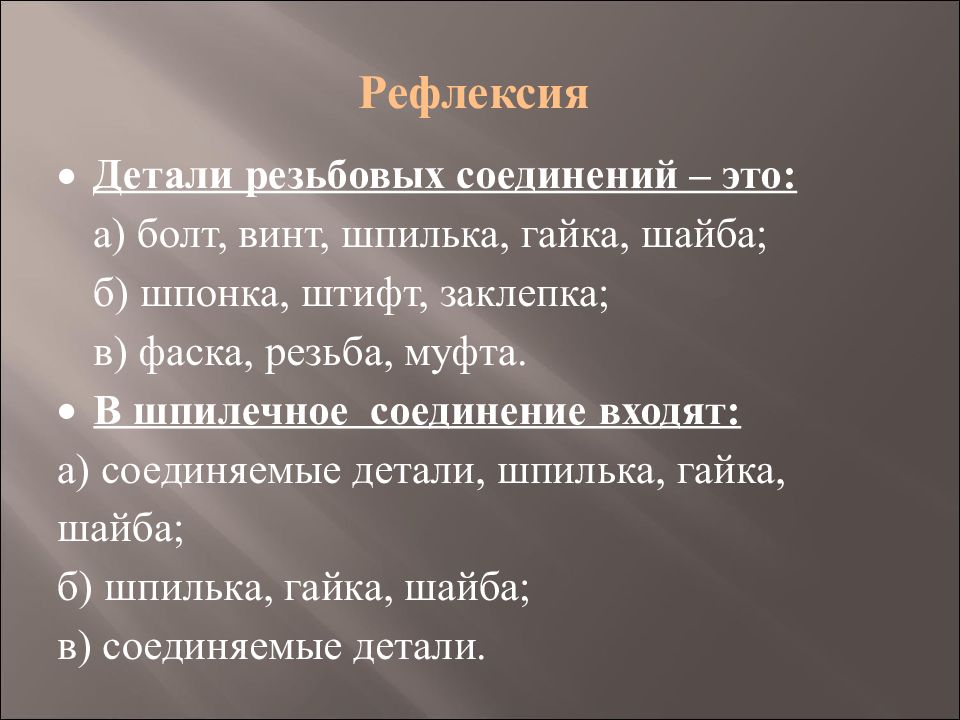

Детали резьбовых соединений – это: а) болт, винт, шпилька, гайка, шайба; б) шпонка, штифт, заклепка; в) фаска, резьба, муфта. В шпилечное соединение входят: а) соединяемые детали, шпилька, гайка, шайба; б) шпилька, гайка, шайба; в) соединяемые детали.

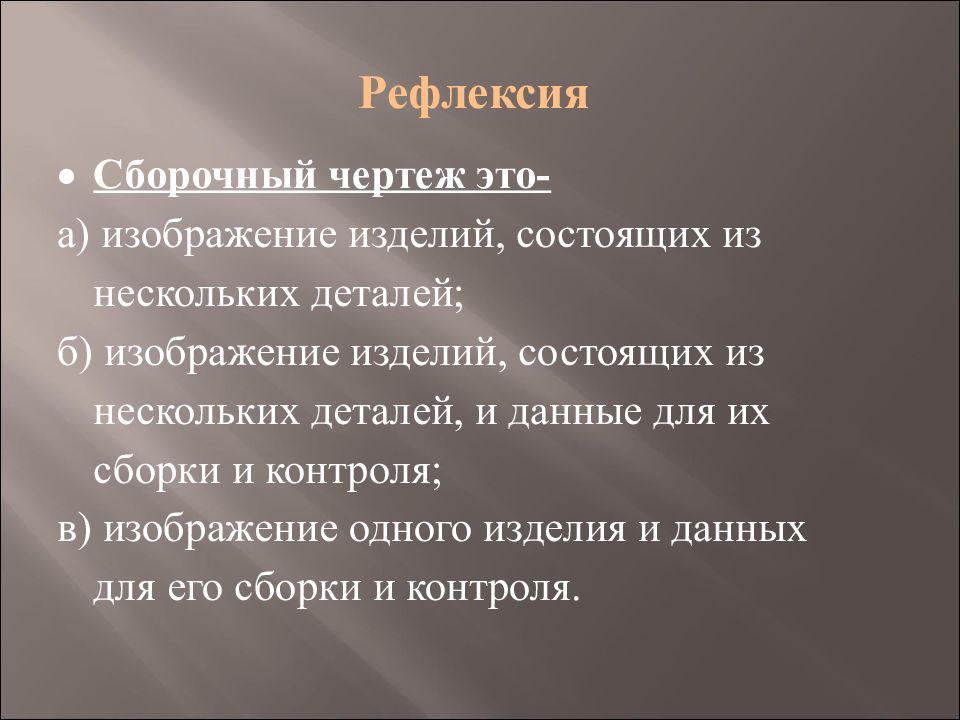

Сборочный чертеж это- а) изображение изделий, состоящих из нескольких деталей; б) изображение изделий, состоящих из нескольких деталей, и данные для их сборки и контроля; в) изображение одного изделия и данных для его сборки и контроля.

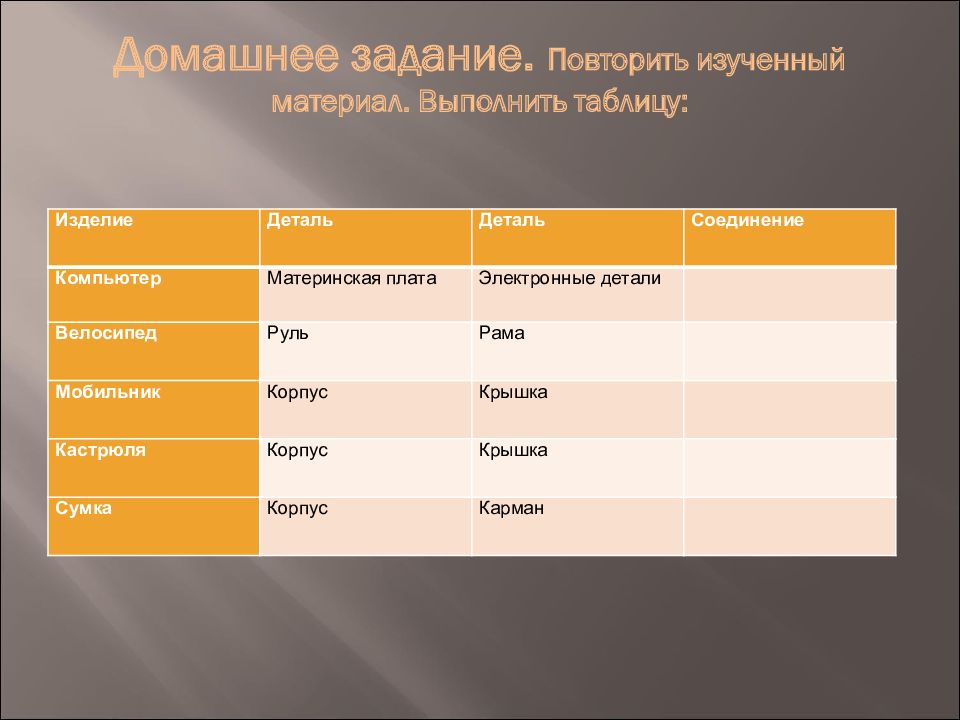

Изделие Деталь Деталь Соединение Компьютер Материнская плата Электронные детали Велосипед Руль Рама Мобильник Корпус Крышка Кастрюля Корпус Крышка Сумка Корпус Карман
ДО ВСТРЕЧИ НА СЛЕДУЮЩЕЙ НЕДЕЛЕ. ВСЕГО ДОБРОГО!
