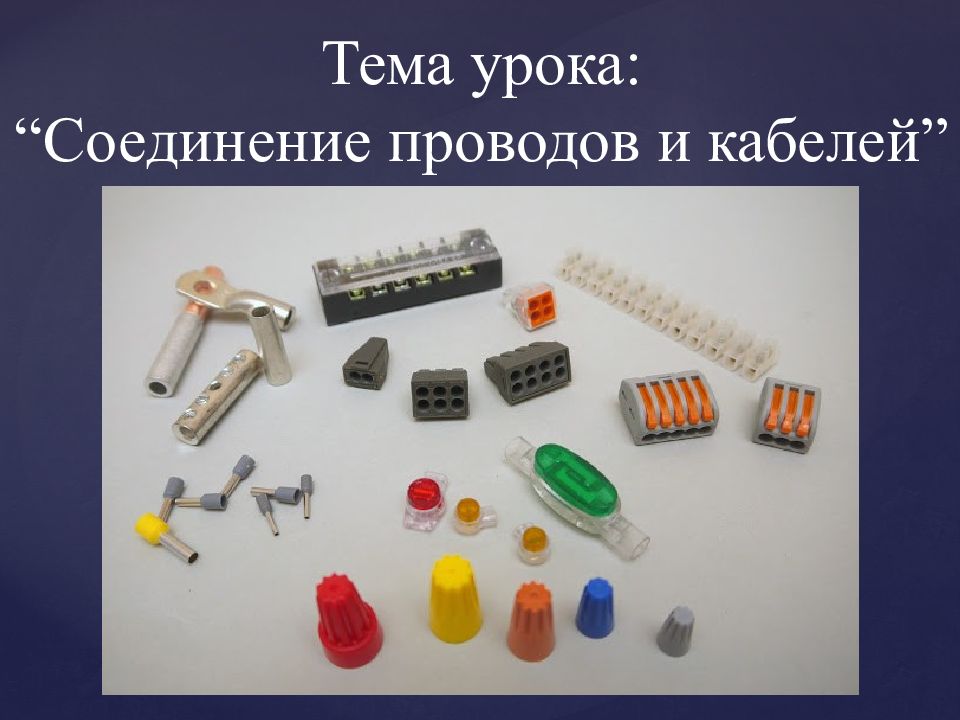

1. Скруткой 1. Опрессовкой 2. Зажимами 2. Сваркой 3. На болтовых или 3. Пайкой винтовых зажимах 4. На штыревых выводах Виды соединения проводов и кабелей Разъёмные Неразъёмные

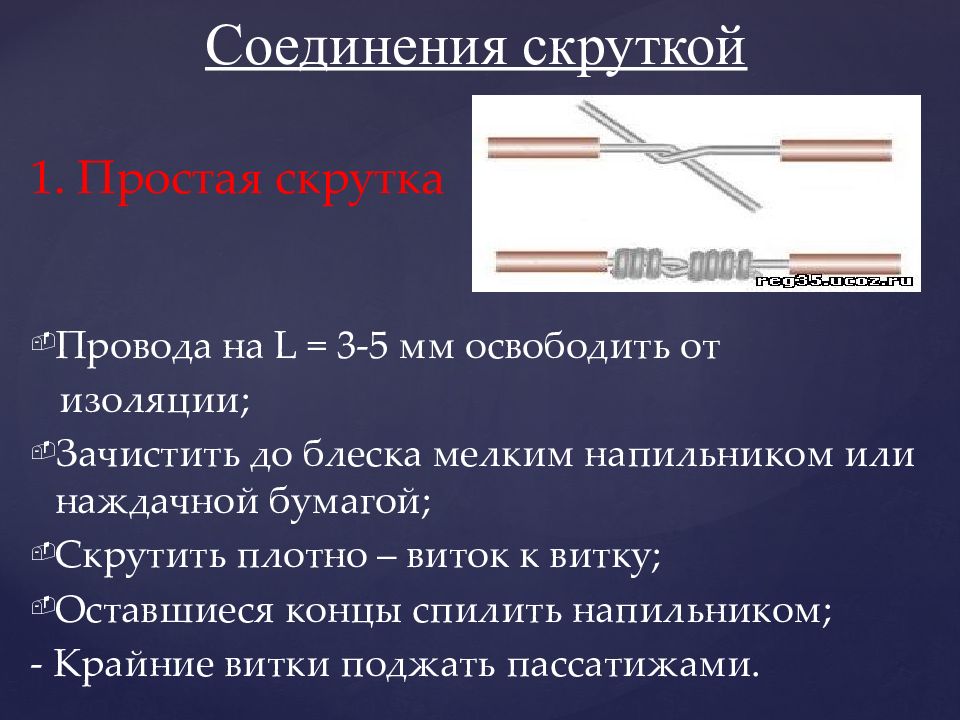

1. Простая скрутка Провода на L = 3-5 мм освободить от изоляции ; Зачистить до блеска мелким напильником или наждачной бумагой ; Скрутить плотно – виток к витку ; Оставшиеся концы спилить напильником ; - Крайние витки поджать пассатижами. Соединения скруткой
2. Бандажная скрутка Бандаж (франц. повязка, обмотка) Провода на L = 3 мм освободить от изоляции ; Зачистить до блеска мелким напильником или наждачной бумагой ; Обмотать мягкой зачищенной проволокой ; Ø бандажной проволоки не должен превышать Ø жил. Соединения скруткой

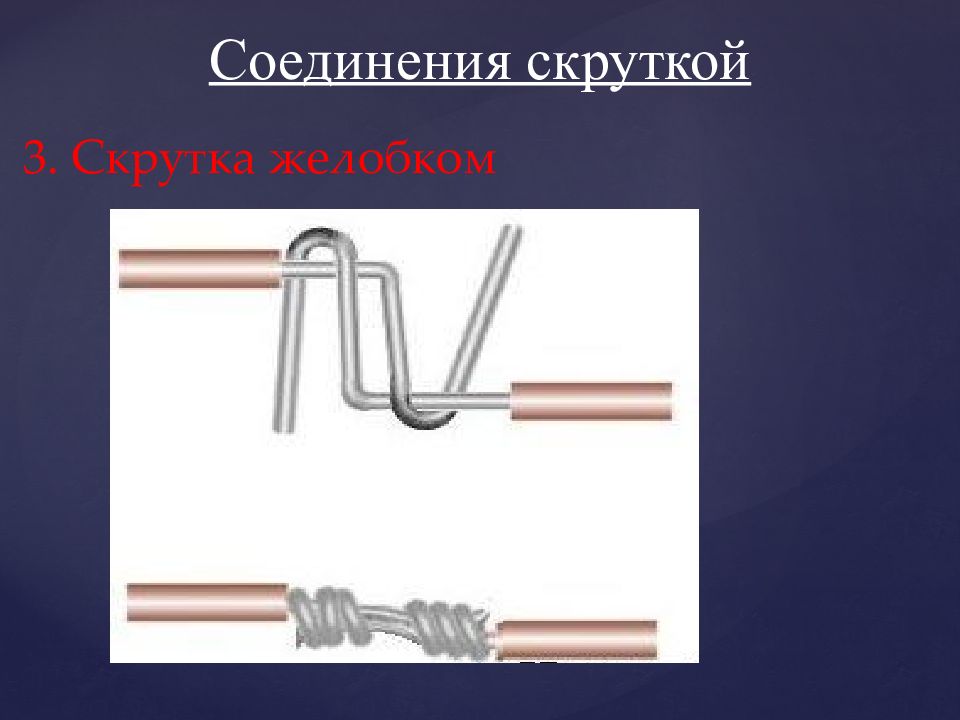

3. Скрутка желобком Соединения скруткой

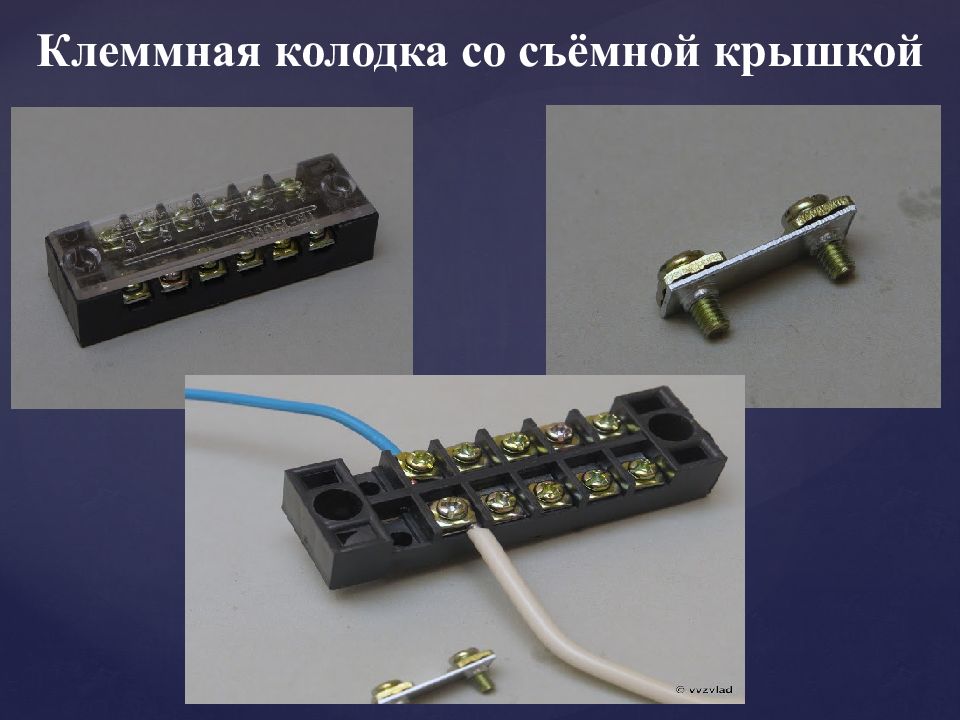

1. Клеммные соединения под винт (изоляция не требуется) Соединения зажимами

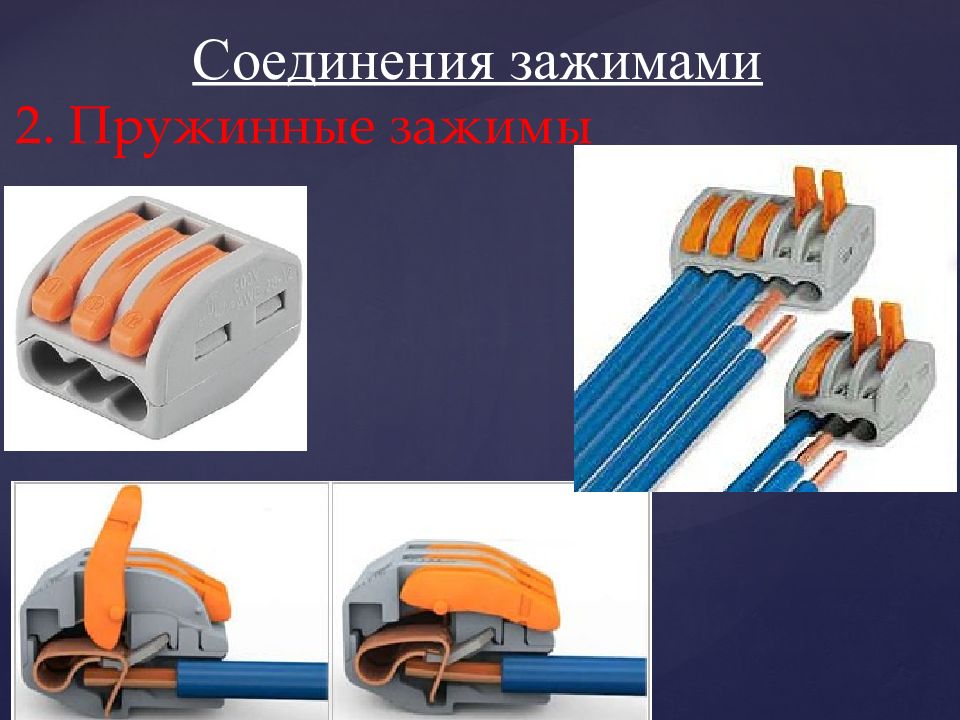

2. Пружинные зажимы Соединения зажимами
3. Бугельные зажимы Бугель имеет прижимную планку с рассекающими насечками, которые рассекают оксидный слой на проводе, увеличивают площадь контакта и улучшает качеств о соединения Соединения зажимами

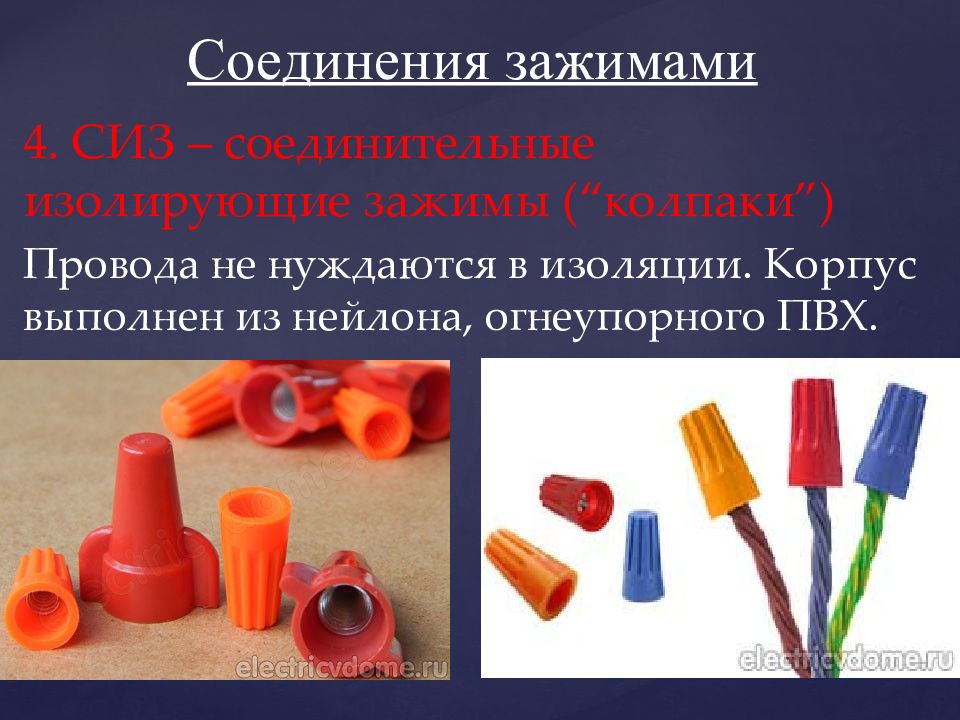

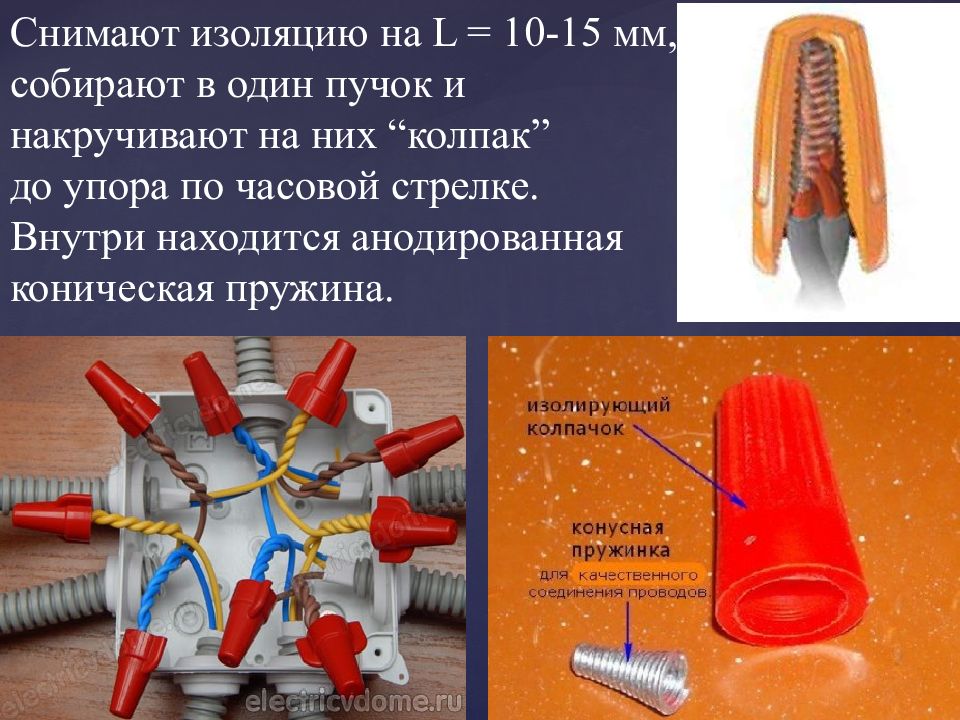

4. СИЗ – соединительные изолирующие зажимы ( “ колпаки ” ) Провода не нуждаются в изоляции. Корпус выполнен из нейлона, огнеупорного ПВХ. Соединения зажимами

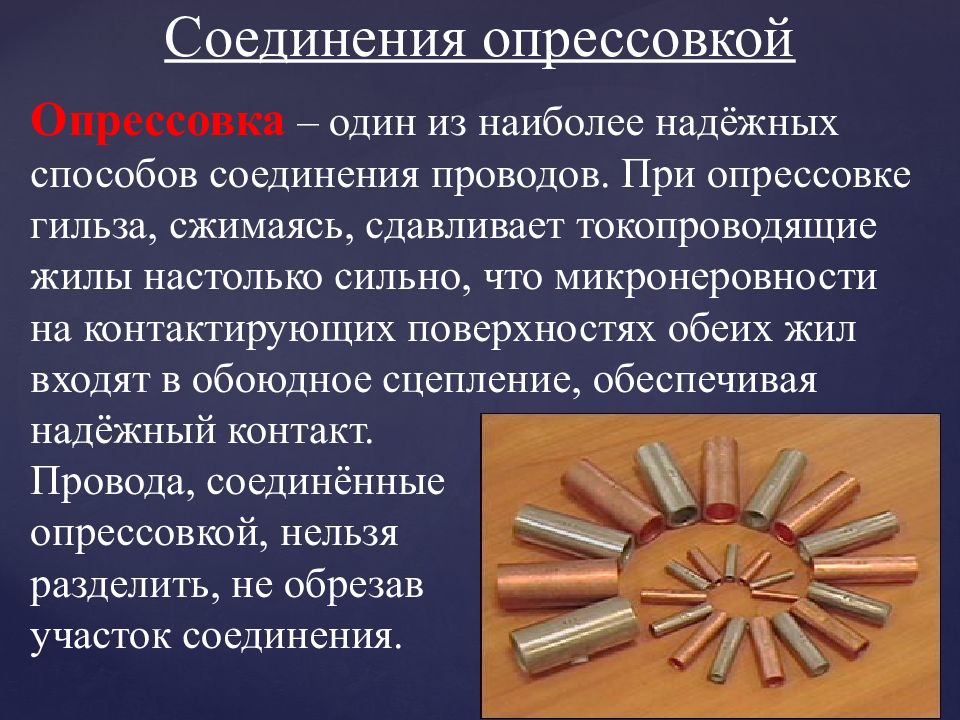

Опрессовка – один из наиболее надёжных способов соединения проводов. При опрессовке гильза, сжимаясь, сдавливает токопроводящие жилы настолько сильно, что микронеровности на контактирующих поверхностях обеих жил входят в обоюдное сцепление, обеспечивая надёжный контакт. Провода, соединённые опрессовкой, нельзя разделить, не обрезав участок соединения. Соединения опрессовкой

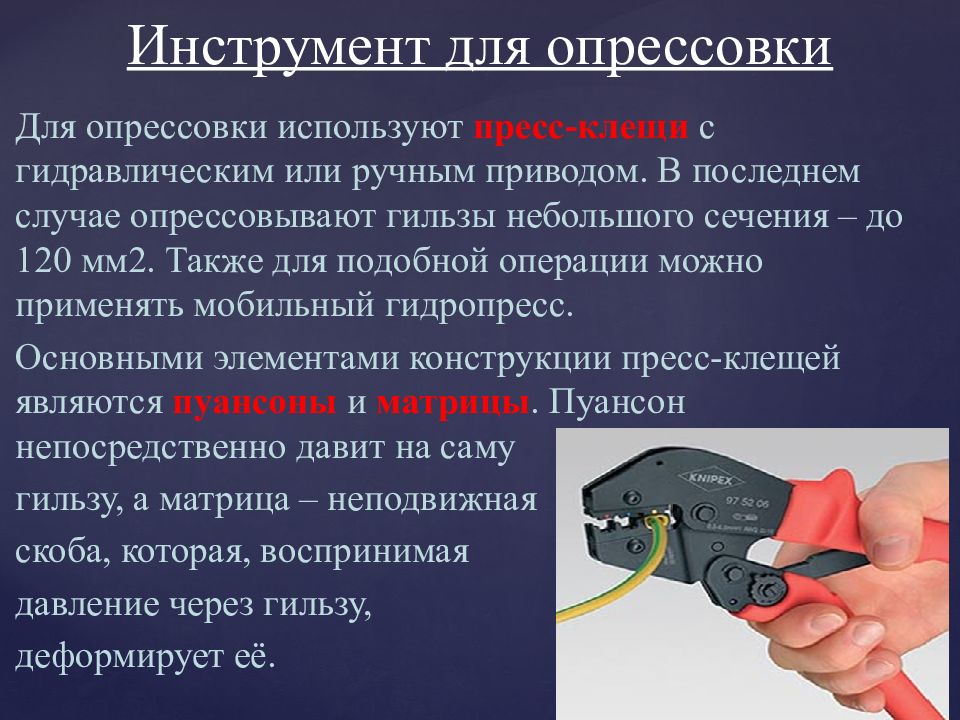

Для опрессовки используют пресс-клещи с гидравлическим или ручным приводом. В последнем случае опрессовывают гильзы небольшого сечения – до 120 мм2. Также для подобной операции можно применять мобильный гидропресс. Основными элементами конструкции пресс-клещей являются пуансоны и матрицы. Пуансон непосредственно давит на саму гильзу, а матрица – неподвижная скоба, которая, воспринимая давление через гильзу, деформирует её. Инструмент для опрессовки
Для опрессовки в зависимости от типа проводов лучше брать специальные гильзы марок : ГА (алюминий ) ГМ (медь) ГАМ (алюмомедь). Гильзы для опрессовки

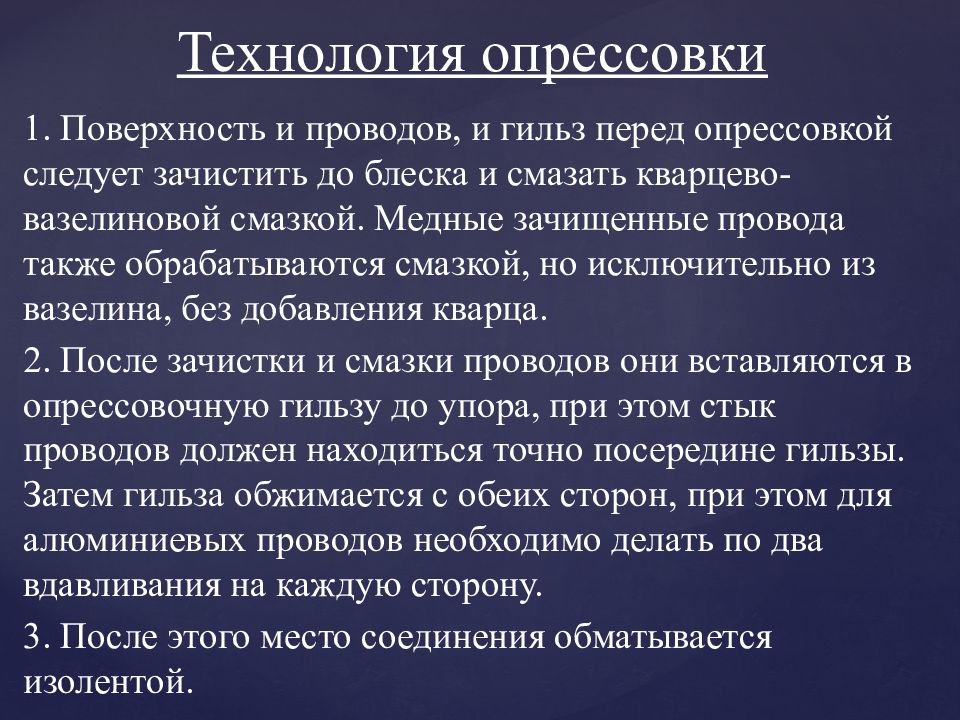

1. Поверхность и проводов, и гильз перед опрессовкой следует зачистить до блеска и смазать кварцево-вазелиновой смазкой. Медные зачищенные провода также обрабатываются смазкой, но исключительно из вазелина, без добавления кварца. 2. После зачистки и смазки проводов они вставляются в опрессовочную гильзу до упора, при этом стык проводов должен находиться точно посередине гильзы. Затем гильза обжимается с обеих сторон, при этом для алюминиевых проводов необходимо делать по два вдавливания на каждую сторону. 3. После этого место соединения обматывается изолентой. Технология опрессовки

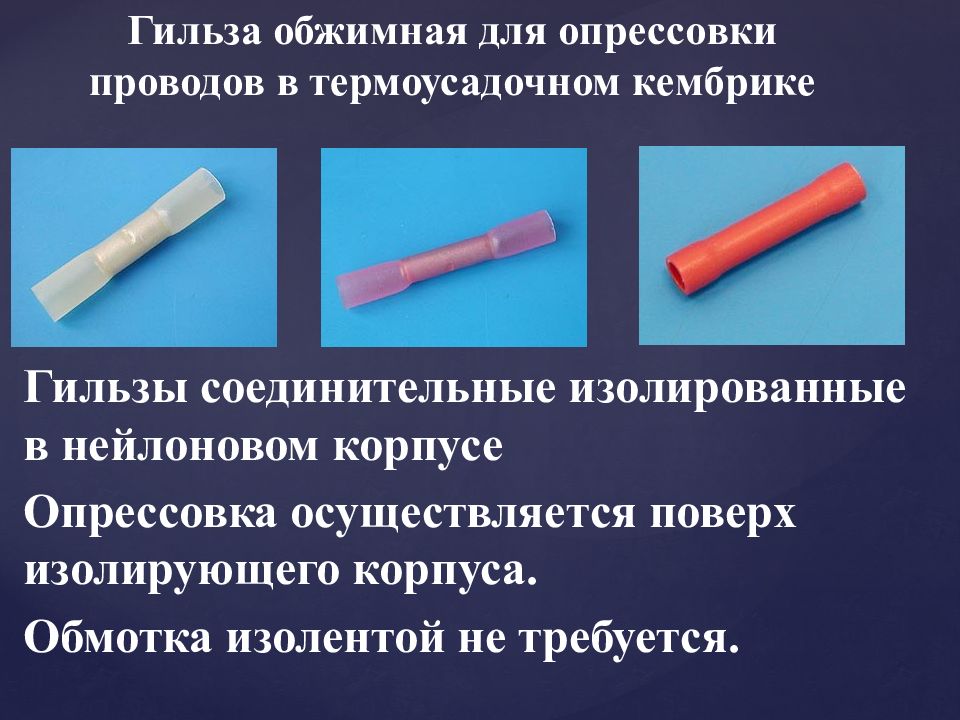

Гильзы соединительные изолированные в нейлоновом корпусе Опрессовка осуществляется поверх изолирующего корпуса. Обмотка изолентой не требуется.
