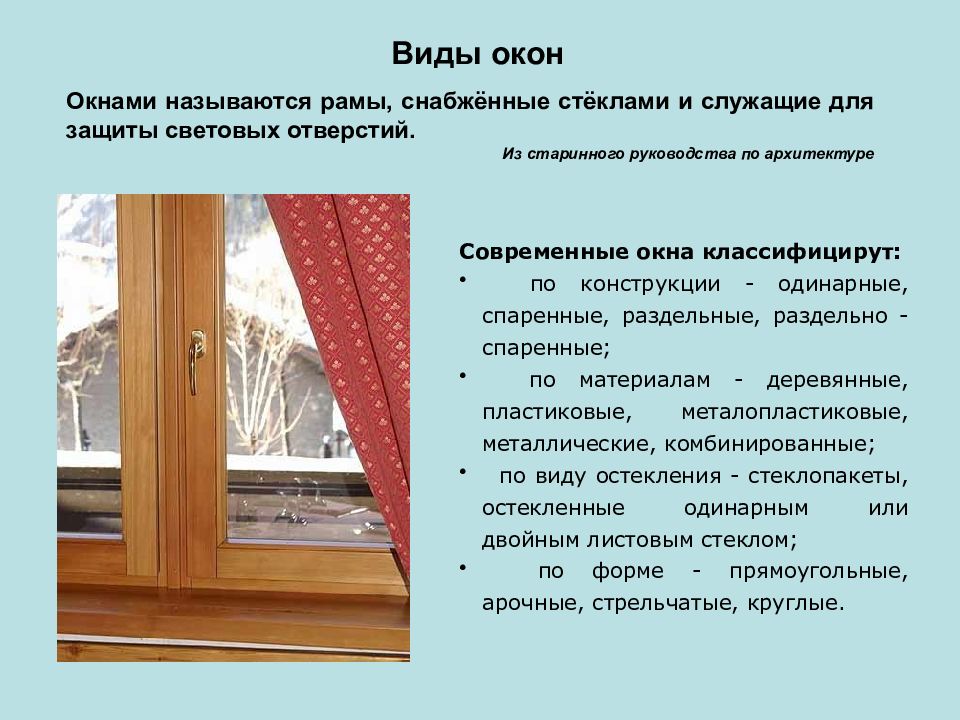

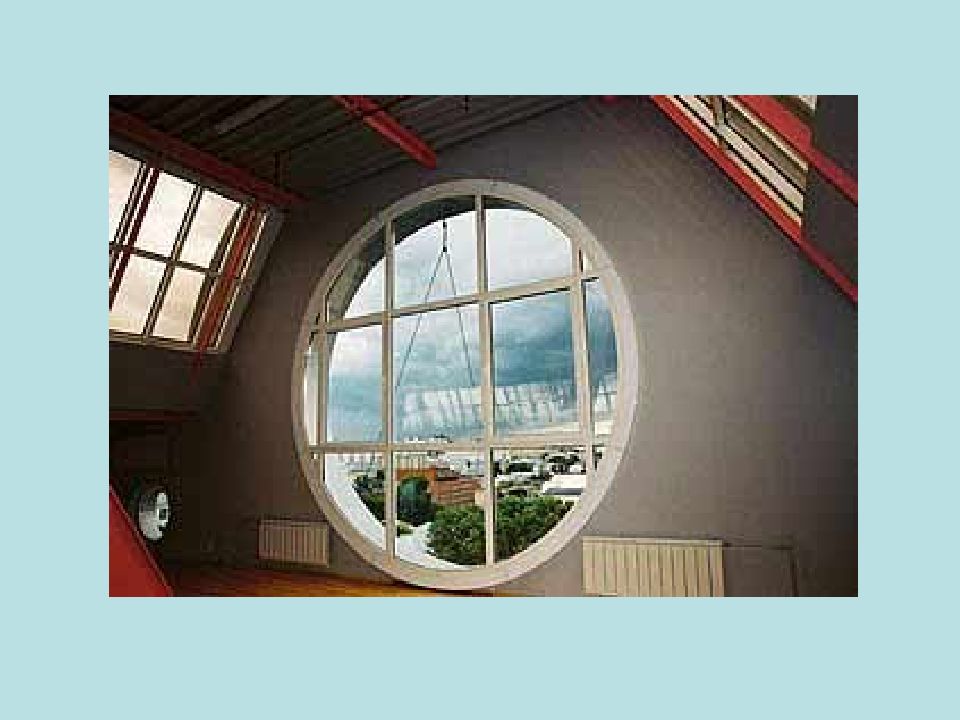

Виды окон Окнами называются рамы, снабжённые стёклами и служащие для защиты световых отверстий. Из старинного руководства по архитектуре Современные окна классифицирут: по конструкции - одинарные, спаренные, раздельные, раздельно -спаренные; по материалам - деревянные, пластиковые, металопластиковые, металлические, комбинированные; по виду остекления - стеклопакеты, остекленные одинарным или двойным листовым стеклом; по форме - прямоугольные, арочные, стрельчатые, круглые.
Конструкция оконного блока состоит из обрамляющей рамы, подвижных или неподвижных створок, которые сдержат светопрозрачный материала – стекло, фурнитуру. Окно глухое С поворотно-откидной створкой Поворотное С поворотной и поворотно-откидной створками С поворотной и глухой створками С поворотно-откидной и глухой створками В зависимости от способа открывания створок окна делятся на:

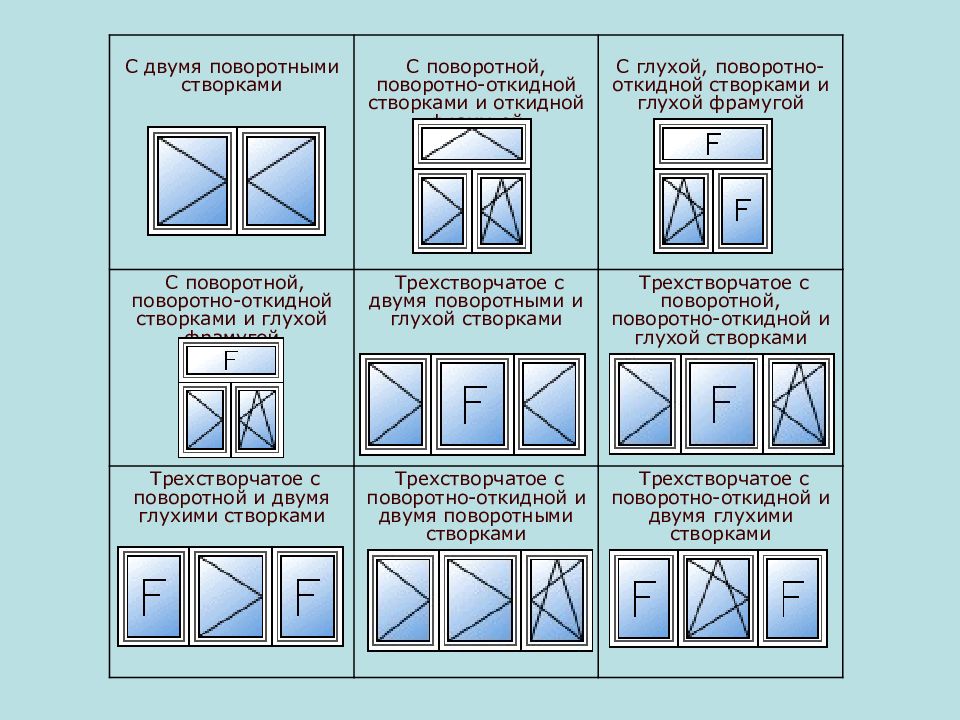

С двумя поворотными створками С поворотной, поворотно-откидной створками и откидной фрамугой С глухой, поворотно-откидной створками и глухой фрамугой С поворотной, поворотно-откидной створками и глухой фрамугой Трехстворчатое с двумя поворотными и глухой створками Трехстворчатое с поворотной, поворотно-откидной и глухой створками Трехстворчатое с поворотной и двумя глухими створками Трехстворчатое с поворотно-откидной и двумя поворотными створками Трехстворчатое с поворотно-откидной и двумя глухими створками
Раздвижные окна Балконный совмещённый блок

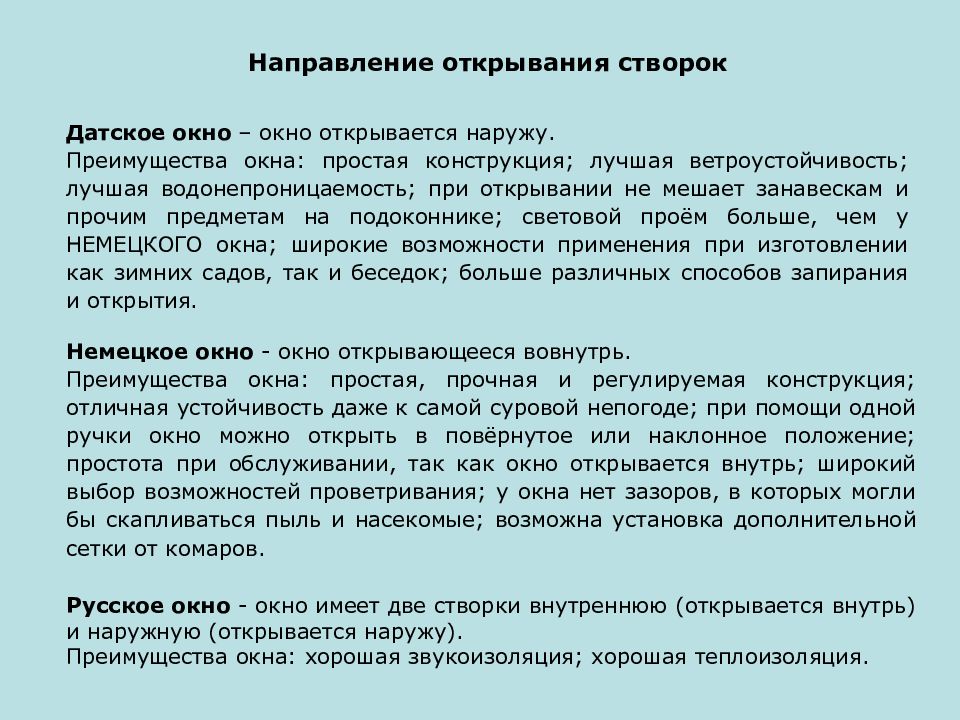

Датское окно – окно открывается наружу. Преимущества окна: простая конструкция; лучшая ветроустойчивость; лучшая водонепроницаемость; при открывании не мешает занавескам и прочим предметам на подоконнике; световой проём больше, чем у НЕМЕЦКОГО окна; широкие возможности применения при изготовлении как зимних садов, так и беседок; больше различных способов запирания и открытия. Немецкое окно - окно открывающееся вовнутрь. Преимущества окна: простая, прочная и регулируемая конструкция; отличная устойчивость даже к самой суровой непогоде; при помощи одной ручки окно можно открыть в повёрнутое или наклонное положение; простота при обслуживании, так как окно открывается внутрь; широкий выбор возможностей проветривания; у окна нет зазоров, в которых могли бы скапливаться пыль и насекомые; возможна установка дополнительной сетки от комаров. Русское окно - окно имеет две створки внутреннюю (открывается внутрь) и наружную (открывается наружу). Преимущества окна: хорошая звукоизоляция; хорошая теплоизоляция. Направление открывания створок
Форма окон

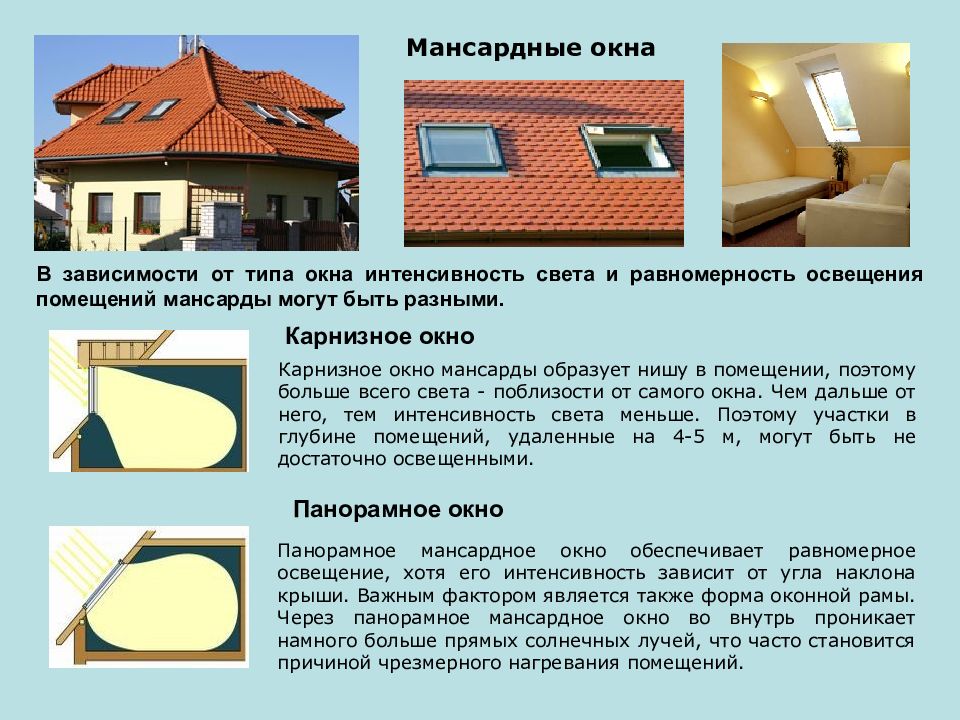

М ансардны е окн а В зависимости от типа окна интенсивность света и равномерность освещения помещений мансарды могут быть разными. Карнизное окно Карнизное окно мансарды образует нишу в помещении, поэтому больше всего света - поблизости от самого окна. Чем дальше от него, тем интенсивность света меньше. Поэтому участки в глубине помещений, удаленные на 4-5 м, могут быть не достаточно освещенными. Панорамное окно Панорамное мансардное окно обеспечивает равномерное освещение, хотя его интенсивность зависит от угла наклона крыши. Важным фактором является также форма оконной рамы. Ч ерез панорамное мансардное окно во внутрь проникает намного больше прямых солнечных лучей, что часто становится причиной чрезмерного нагревания помещений.
Оклады мансардных окон предназначены для обеспечения герметичности и простоту установки окна в кровлю и подходят ко всем видам кровельных покрытий. Конструкция окладов полностью исключает проникновение влаги внутрь помещения. Оклады и накладки окон в стандартном исполнении выполнены из алюминиевого листа серого цвета. Для медных кровель следует использовать медные оклады и окна с медными накладками.
Кровельные световые фонари Чтобы впустить солнечные лучи в чердачное помещение или мансарду не обязательно устанавливать окна можно использовать кровельные световые фонари или туннельные световые фонари.
Туннельные световые фонари Они также называются трубочными или тубовыми световыми фонрями. Световые фонари данного типа позволяют дневному свету проникать через конструкцию нежилого чердака. Это хороший вариант, если нужно обеспечить доступ дневного света в помещение, расположенное в центральной части дома, например, в ванную, гардероб или коридор. Состоит туннельный световой фонарь из внешнего элемента, устанавливаемого на кровле, и внутреннего. Свет через туннельный светоой фонарь передается по принципу зеркального отражения на призматический или матовый рассеиватель. В комнату проника ет рассеянный свет.
Конструктивные элементы ОКНА рама створка фурнитура стеклопакет штапик резиновые уплотнители импост штульп Любое окно состоит из следующих конструктивных элементов
Рама и створки окон Основное назначение рамы - придание конструкции жесткости, поскольку через нее осуществляется крепление окна в оконном проеме. Металлопластиковая рама состоит из пластикового трех, четырёх, пяти, шести или даже восьми камерного профиля, внутри которого находится стальной оцинкованный армирующий профиль, имеющий П-образную форму или форму прямоугольной трубы. Ч ем больше камер, тем ниже коэффициент теплопередачи оконного профиля. Профили отличаются друг от друга также по монтажной ширине самого профиля, типу и толщине стенок. Створка необходима для того, чтобы окно имело открывающиеся части.
Окно деревянное с металлическими элементами Окно металлопластиковое Окно комбинированное
Если окну необходима дополнительная звуко- и теплоизоляция, то наряду со стеклопакетом дополнительно ставится внешняя створка с одиночным стеклом. Такой вариант предусматривает двойную раму с двумя параллельными створками, которые могут быть как раздельными, так и спаренными. Деревянные окна с раздельными створками получили название «финские», со сдвоенными – «шведские». Для холодных регионов рекомендуется устанавливать финские деревянные окна.
Фурнитура Фурнитура нужна для того, чтобы обеспечить соединение рамы и створки, а также для обеспечения плотного прилегания створки к раме, чтобы избежать продувания в месте соединения. Кроме этого фурнитура позволяет открывать створку окна в различных вариантах: поворотном или поворотно-откидном. Общим понятием фурнитура объединяются все металлические или пластмассовые подвижные и неподвижные элементы окна - петли, на которых висят створки, замки для запирания окна или двери, оконные или дверные ручки, ответные части замков запирания, различные крышки на петли или другие замки.
Стеклопакет Стеклопакет - это тот элемент окна, через который мы видим улицу. Кроме светопрзрачной функции стеклопакет выполняет функции теплоизоляции и звукоизоляции. Он состоит из двух или более стекол, которые разделены металлической дистанционной рамкой. Вся конструкция прочно соединена двумя слоями герметика. Стеклопакет из разнотолщинного стекла улучшает звукоизоляцию (волны, отражаясь от стекол разной толщины, имеют разные длины и при взаимодействии друг друга гасят). Стеклопакеты маркируются специальным образом, например, 4-16Ar-4I. Первая и последняя цифры информируют о толщине стекла. Средняя цифра обозначает ширину дистанционной рамки. Р ядом со значением толщины стекла сто ящая буква І обозначает мягкое эмиссионное покрытие. Если К - твердое эмиссионное покрытие стекла, обладающее более высокой теплопередачей. Буквосочетание Ar рядом с обозначением ширины дистанционной рамки говорит о том, что пространство между листами стекла заполнено газом аргоном, если Kr – криптоном.
Импост Импост предназначен для того, чтобы обеспечить соединение двух или более створок в конструкции одного окна. При этом каждая из створок может открываться независимо друг от друга. Импост имеет и второе назначение: он может использоваться для соединения двух стеклопакетов или сендвичей в конструкции створки или рамы. Штульп Штульп служит для соединения двух створок, но, в отличие от импоста, одна створка является зависимой от другой при открывании и не имеет оконной ручки. Преимущества штульпового соединения перед импостом заключается в том, что если полностью открыть две створки, то проем будет полностью свободным, т.к. штульп в отличие от импоста крепится не к раме, а к створке. Подоконники Отливы применяются для отвода воды и защиты стеновых конструкций зданий, парапетов и т. д., от воздействия влаги. Отливы
Москитная сетка великолепно решает основную задачу: не пропустить ничего лишнего в квартиру начиная от собственно насекомых (ради чего она и была придумана) и кончая тополиным пухом и мусором с вышерасположенных этажей. Грамотно подобранный цвет полотна и размер ячейки делают сетку непроницаемой для насекомых, и в то же время практически невидимой на окне как изнутри, так и снаружи. Москитная сетка

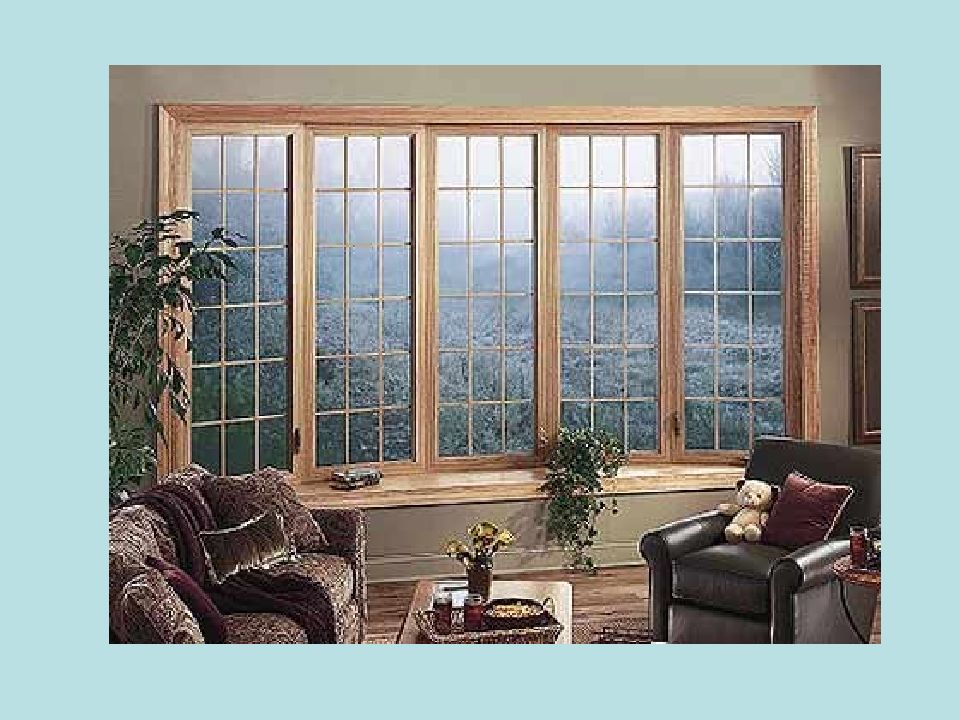

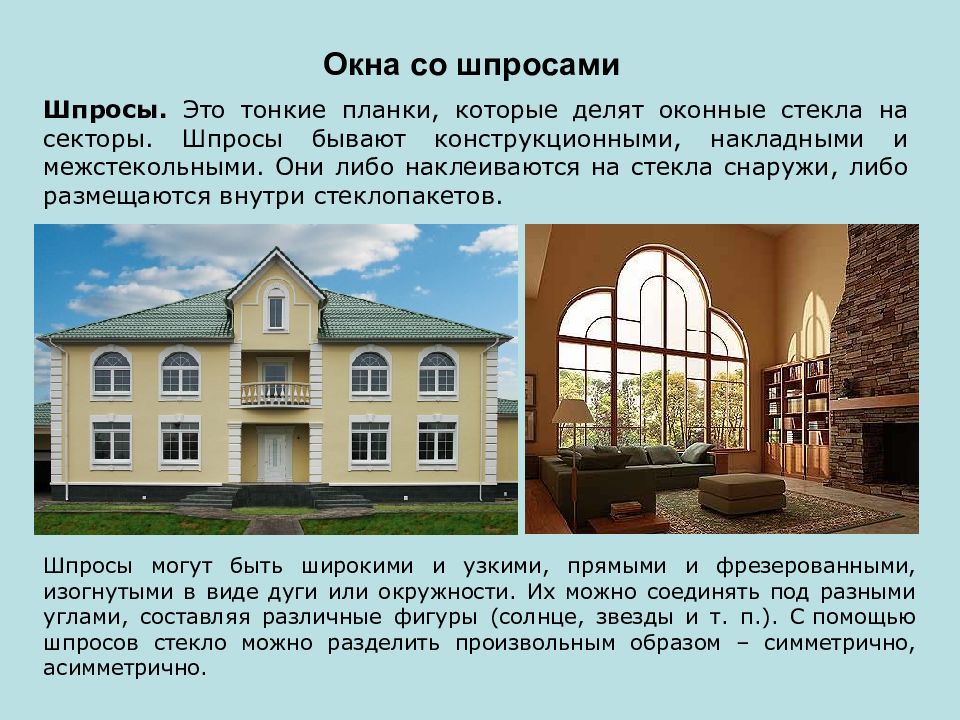

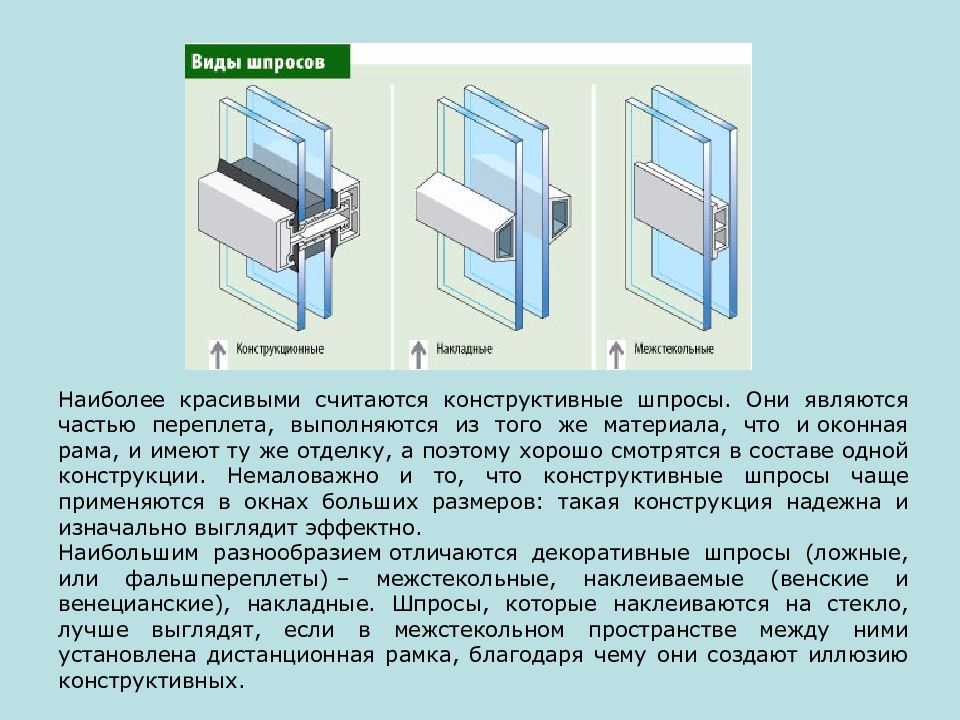

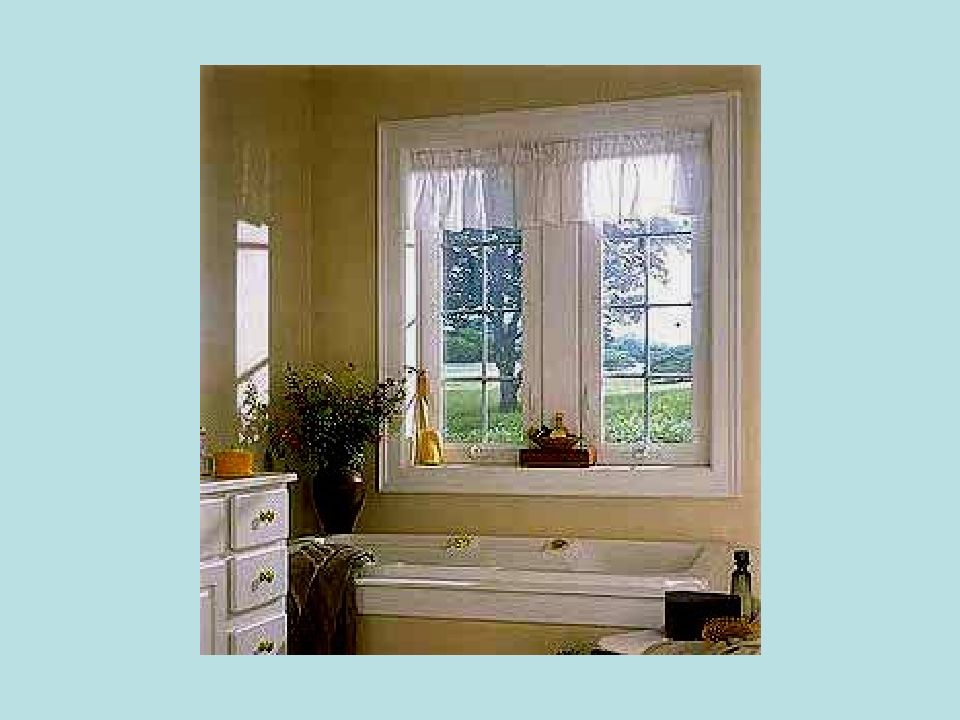

Окна со шпросами Шпросы. Это тонкие планки, которые делят оконные стекла на секторы. Шпросы бывают конструкционными, накладными и межстекольными. Они либо наклеиваются на стекла снаружи, либо размещаются внутри стеклопакетов. Шпросы могут быть широкими и узкими, прямыми и фрезерованными, изогнутыми в виде дуги или окружности. Их можно соединять под разными углами, составляя различные фигуры (солнце, звезды и т. п.). С помощью шпросов стекло можно разделить произвольным образом – симметрично, асимметрично.
Наиболее красивыми считаются конструктивные шпросы. Они являются частью переплета, выполняются из того же материала, что и оконная рама, и имеют ту же отделку, а поэтому хорошо смотрятся в составе одной конструкции. Немаловажно и то, что конструктивные шпросы чаще применяются в окнах больших размеров: такая конструкция надежна и изначально выглядит эффектно. Наибольшим разнообразием отличаются декоративные шпросы (ложные, или фальшпереплеты) – межстекольные, наклеиваемые (венские и венецианские), накладные. Шпросы, которые наклеиваются на стекло, лучше выглядят, если в межстекольном пространстве между ними установлена дистанционная рамка, благодаря чему они создают иллюзию конструктивных.

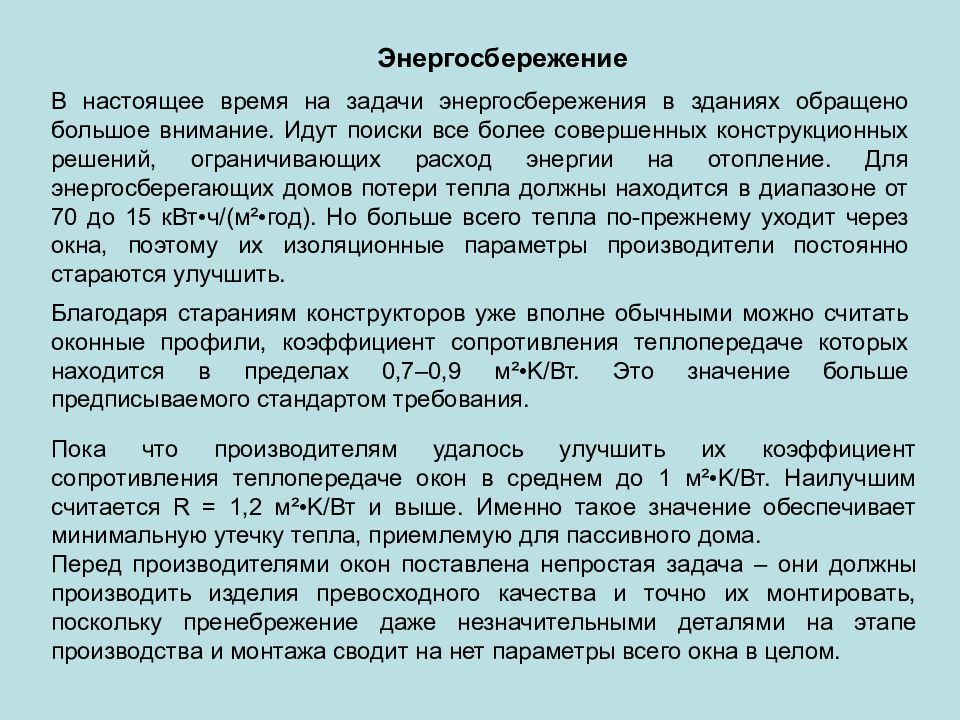

Энергосбережение В настоящее время на задачи энергосбережения в зданиях обращено большое внимание. Идут поиски все более совершенных конструкционных решений, ограничивающих расход энергии на отопление. Д ля энергосберегающих домов потери тепла должны находится в диапазон е от 70 до 15 кВт•ч/(м²•год). Но больше всего тепла по-прежнему уходит через окна, поэтому их изоляционные параметры производители постоянно стараются улучшить. Благодаря стараниям конструкторов уже вполне обычными можно считать оконные профили, коэффициент сопротивления теплопередаче которых находится в пределах 0,7–0,9 м²•K/Вт. Это значение больше предписываемого стандарт ом требования. Пока что производителям удалось улучшить их коэффициент сопротивления теплопередаче окон в среднем до 1 м²•K/Вт. Наилучшим считается R = 1,2 м²•K/Вт и выше. Именно такое значение обеспечивает минимальную утечку тепла, приемлемую для пассивного дома. Перед производителями окон поставлена непростая задача – они должны производить изделия превосходного качества и точно их монтировать, поскольку пренебрежение даже незначительными деталями на этапе производства и монтажа сводит на нет параметры всего окна в целом.

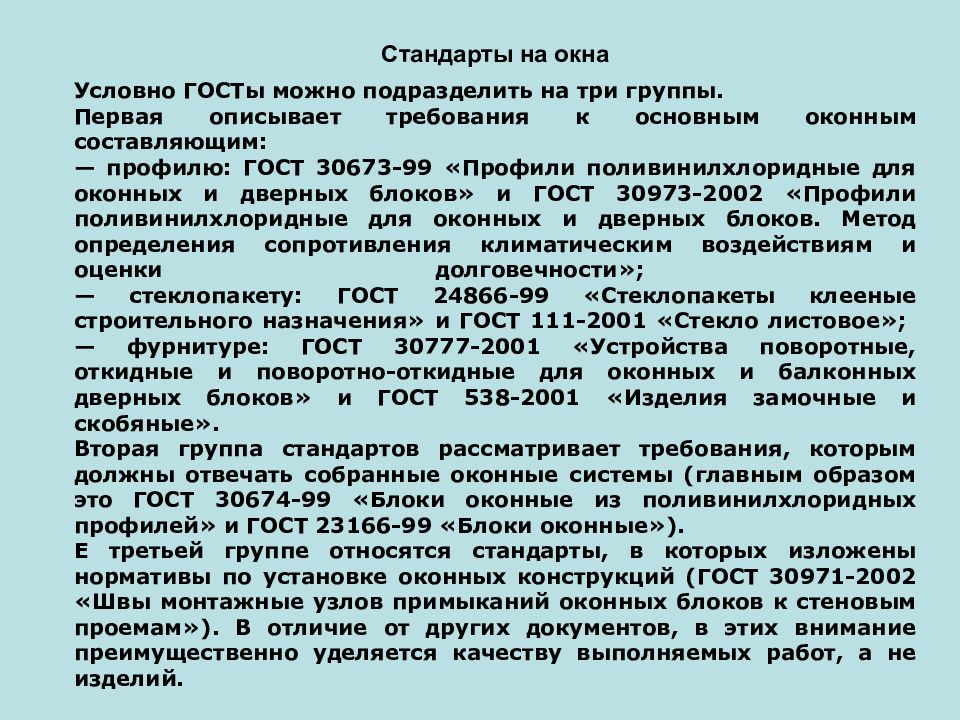

Стандарты на окна Условно ГОСТы можно подразделить на три группы. Первая описывает требования к основным оконным составляющим: — профилю: ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков» и ГОСТ 30973-2002 «Профили поливинилхлоридные для оконных и дверных блоков. Метод определения сопротивления климатическим воздействиям и оценки долговечности»; — стеклопакету: ГОСТ 24866-99 «Стеклопакеты клееные строительного назначения» и ГОСТ 111-2001 «Стекло листовое»; — фурнитуре: ГОСТ 30777-2001 «Устройства поворотные, откидные и поворотно-откидные для оконных и балконных дверных блоков» и ГОСТ 538-2001 «Изделия замочные и скобяные». Вторая группа стандартов рассматривает требования, которым должны отвечать собранные оконные системы (главным образом это ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» и ГОСТ 23166-99 «Блоки оконные»). Е третьей группе относятся стандарты, в которых изложены нормативы по установке оконных конструкций (ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам»). В отличие от других документов, в этих внимание преимущественно уделяется качеству выполняемых работ, а не изделий.
