Изучить лекцию, написать конспект и ответить на тестовые вопросы

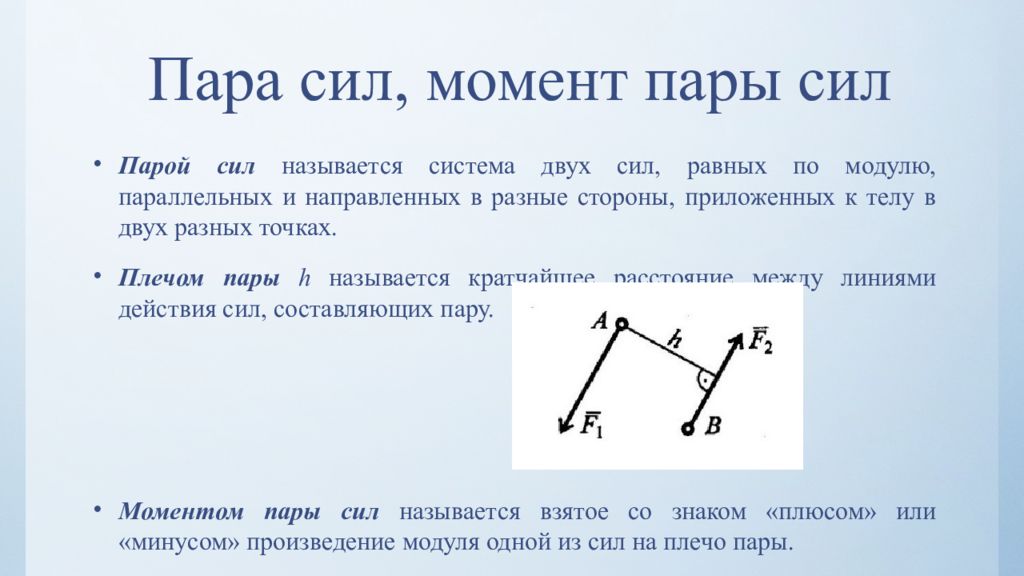

Парой сил называется система двух сил, равных по модулю, параллельных и направленных в разные стороны, приложенных к телу в двух разных точках. Плечом пары h называется кратчайшее расстояние между линиями действия сил, составляющих пару. Моментом пары сил называется взятое со знаком «плюсом» или «минусом» произведение модуля одной из сил на плечо пары.
Пара сил вызывает вращение тела и ее действие на тело оценивается моментом. Силы, действующие на пару, не уравновешиваются, т.к. они приложены к двум точкам. Их действие на тело не может быть заменено одной силой (равнодействующей) Момент пары сил численно равен произведению модуля силы на расстояние между линиями действия сил (плечо пары). Момент считается положительным, если пара вращает тело по часовой стрелке и наоборот. М<0 М>0
Пару можно перемещать в плоскости ее действия Эквивалентность пар. Две пары моменты которых равны, эквивалентны (действие их на тело аналогично).
Сложение пар сил. Систему пар сил можно заменить равнодействующей парой. Момент равнодействующей пары равен алгебраической сумме моментов пар, составляющих систему
Равновесие пар. Для равновесия пар необходимо и достаточно, чтобы алгебраическая сумма моментов пар системы равнялась нулю:
В результате силы тяжести все конструкции имеют опору. Если к конструкции приложить активные силы, то на опоре возникает такая же, но реактивная противоположно направленная. Если две силы || то они обозначают пару. При подсчёте момента пары достаточно видеть одну силу и расстояние до второй. Поэтому решая задачи подсчитывают момент силы относительно точки, вокруг которой эта сила стремится повернуть тело.
Решение задач
Тема: «Пара сил и момент силы относительно точки»
5. Ответьте на вопросы тестового задания. Вопросы Ответы Какие силы из заданной системы сил, действующих на тело, образуют пару сил? а) 7 Н; 7 Н б) 7 Н; 10 Н в) 10 Н; 10 Н г) 15 Н; 15 Н; Определить момент заданной пары сил. а) 0,35 Н·м б) -35,35 Н·м в) 50 Н·м г) -70,7 Н·м
Вопросы Ответы Укажите пару сил, эквивалентную заданной. а) б) в) г)
Вопросы Ответы 4. Найдите момент уравновешивающей пары сил. а) -0,4 Н·м б) 0,4 Н·м в) -0,8 Н·м г) 0,8 Н·м 5. Определить сумму моментов сил относительно точки С. а) 7 Н·м б) 47 Н·м в) 19 Н·м г) 77 Н·м
