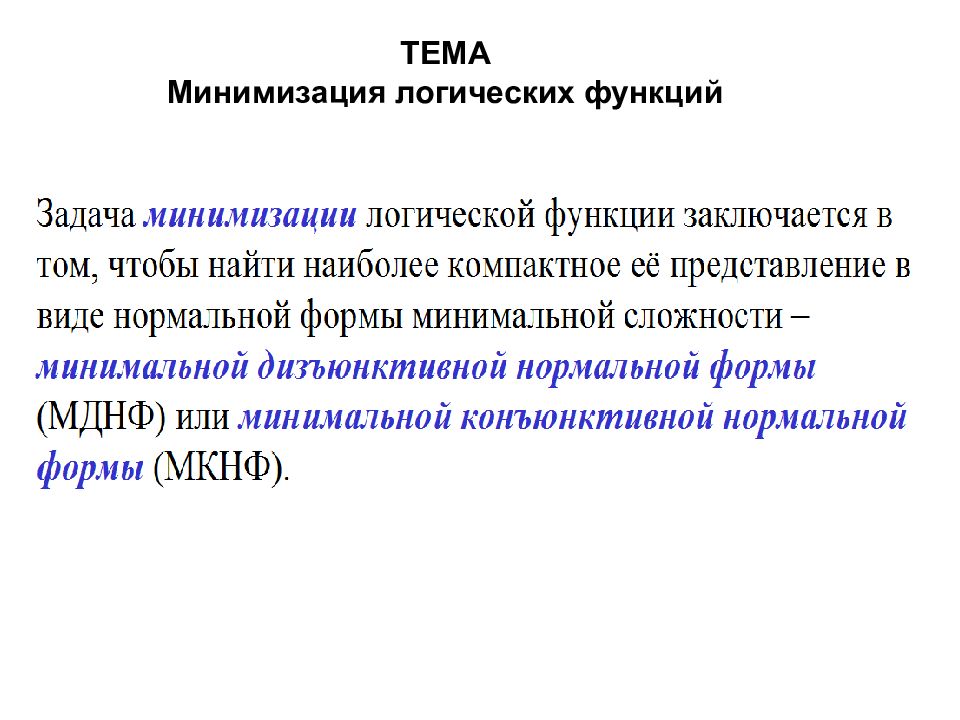

ТЕМА Минимизация логических функций

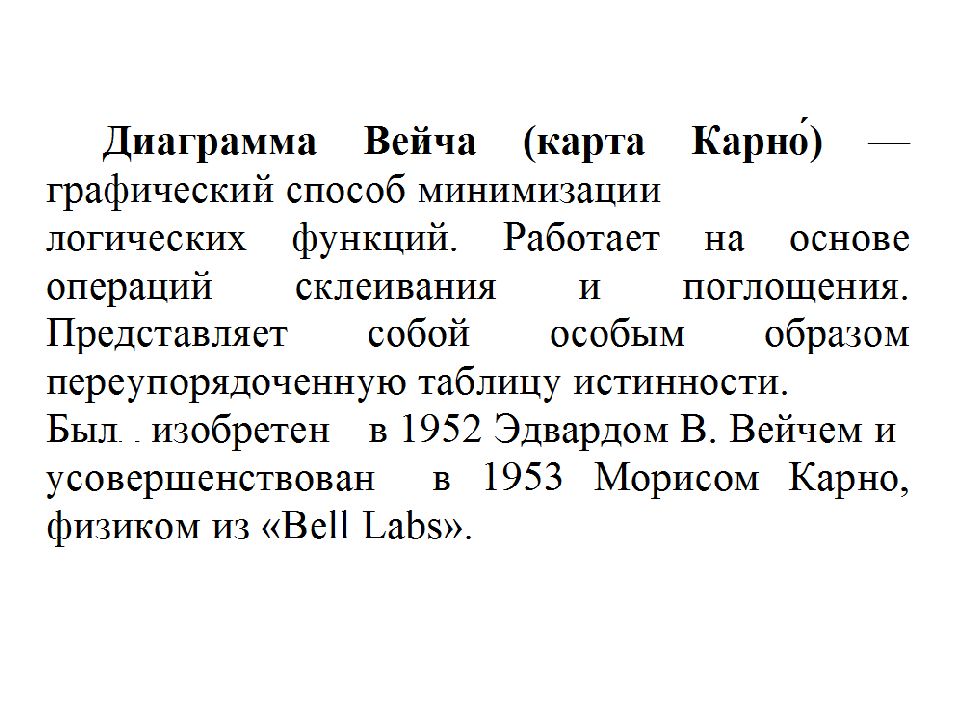

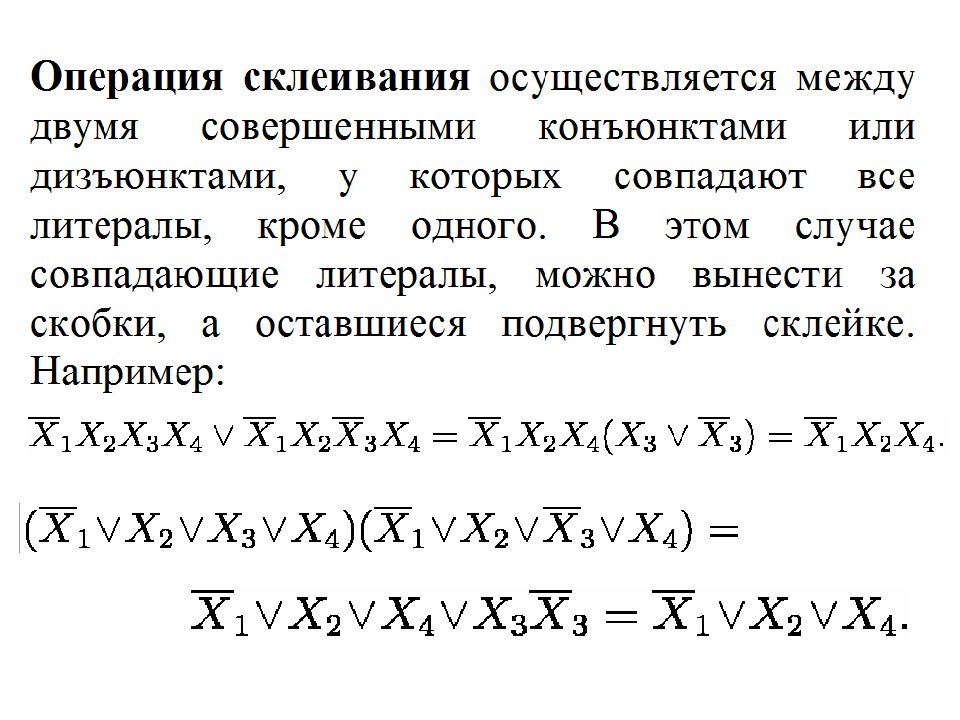

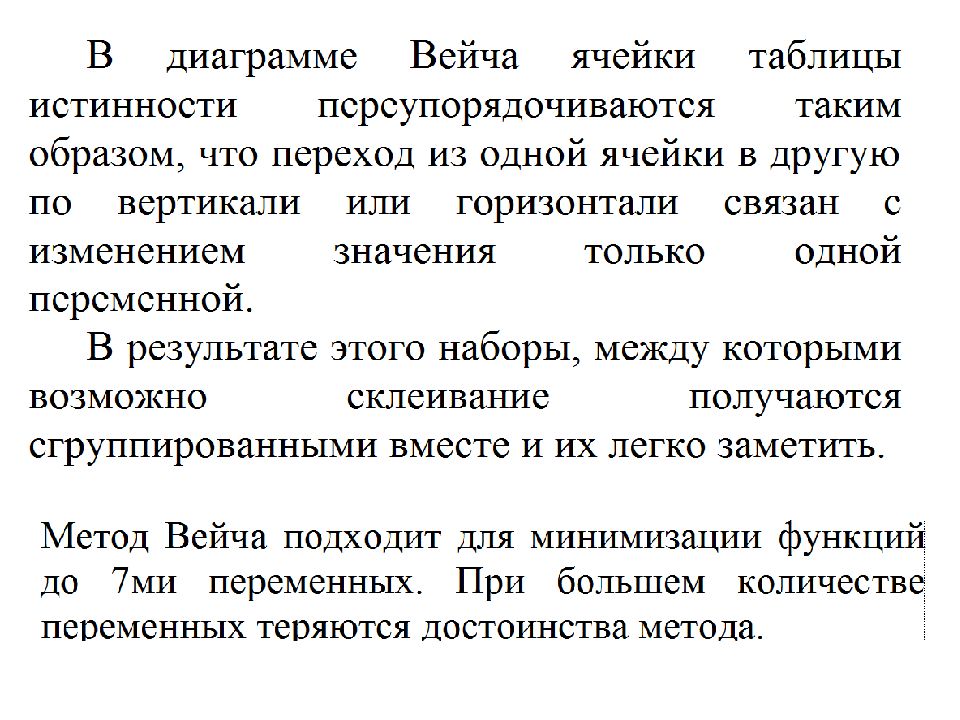

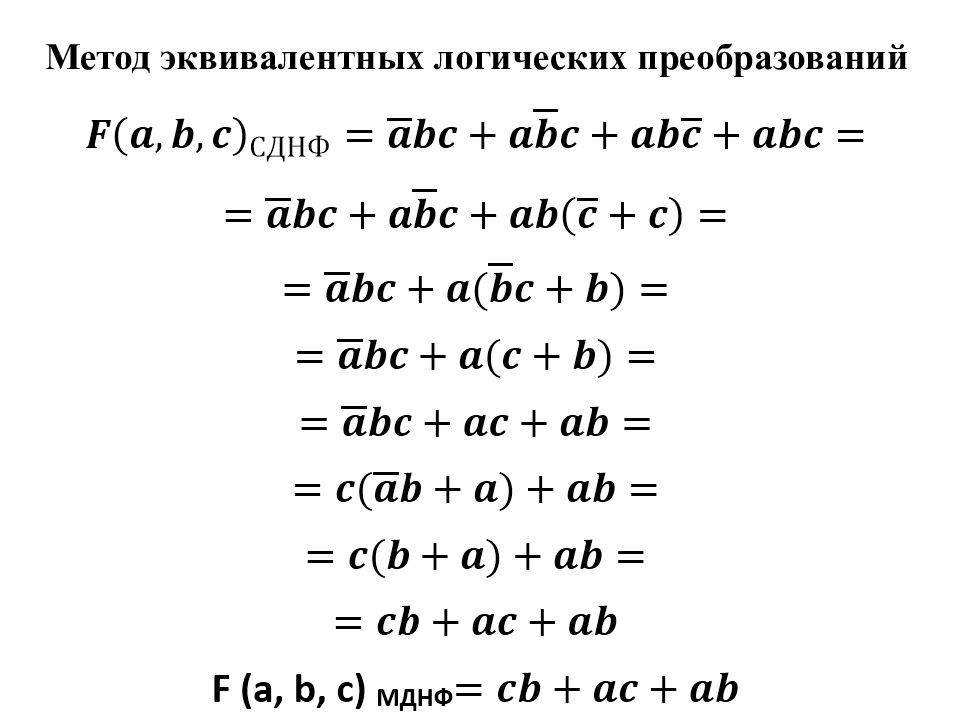

Метод эквивалентных логических преобразований

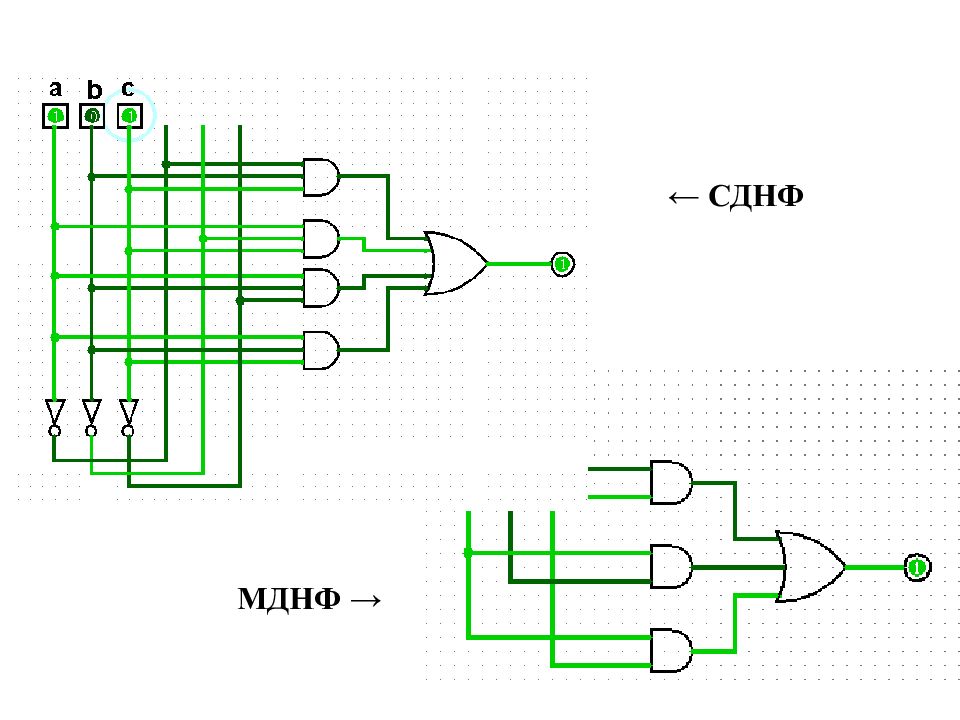

← СДНФ МДНФ →

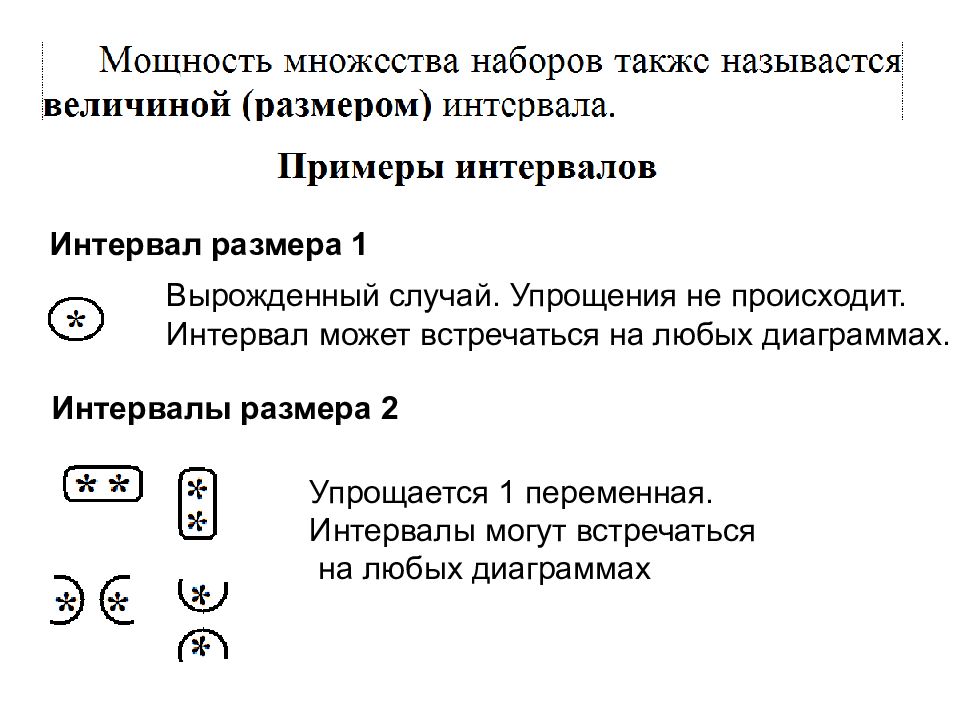

Интервал размера 1 Вырожденный случай. Упрощения не происходит. Интервал может встречаться на любых диаграммах. Интервалы размера 2 Упрощается 1 переменная. Интервалы могут встречаться на любых диаграммах

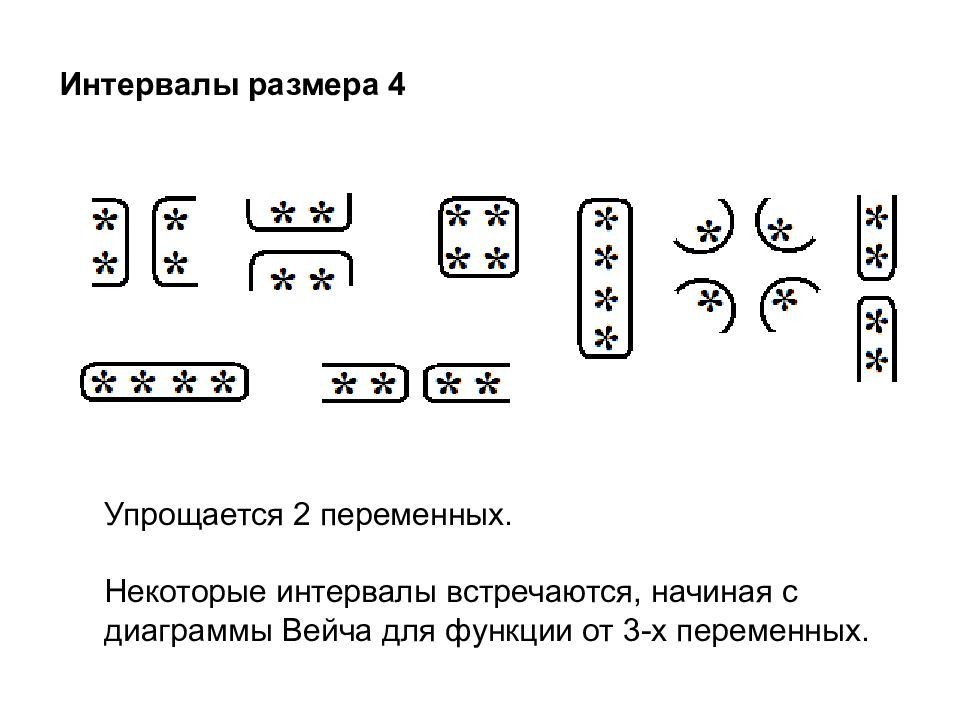

Интервалы размера 4 Упрощается 2 переменных. Некоторые интервалы встречаются, начиная с диаграммы Вейча для функции от 3-х переменных.

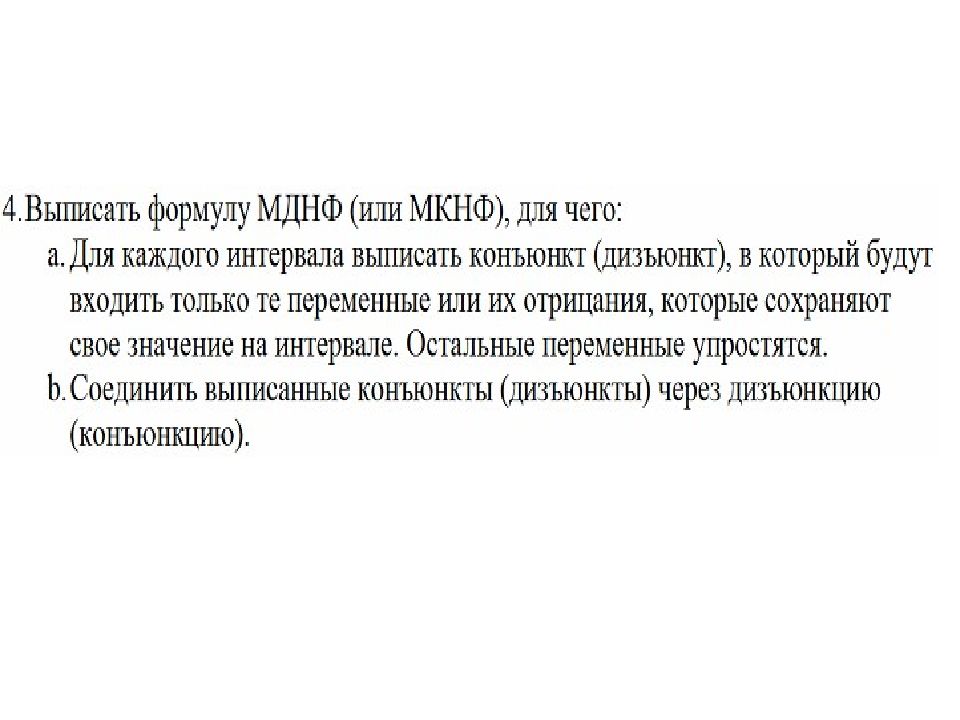

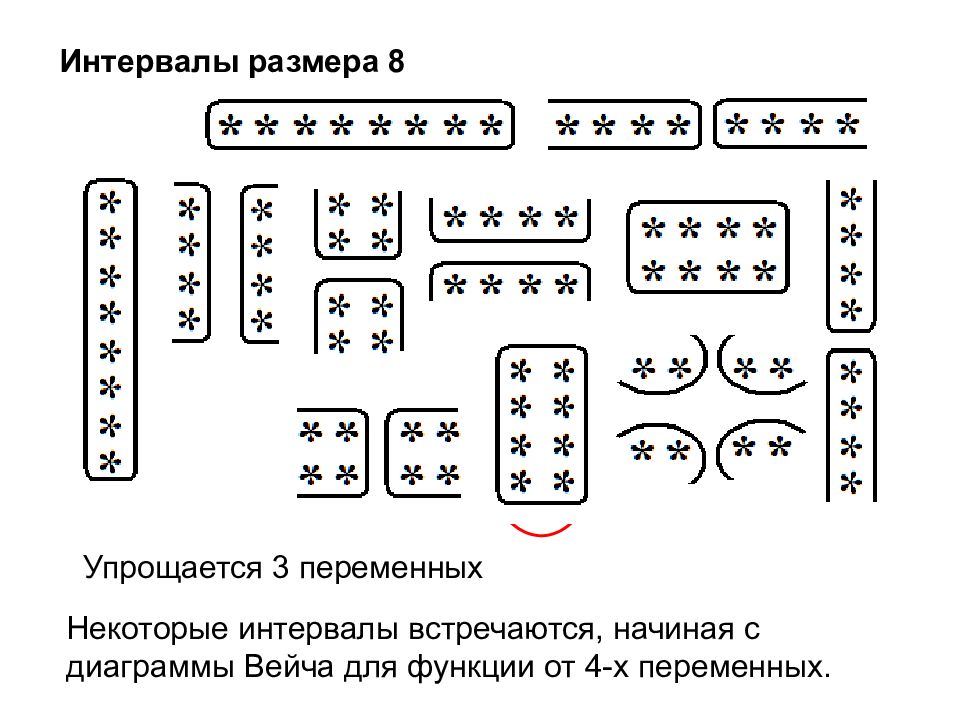

Интервалы размера 8 Упрощается 3 переменных Некоторые интервалы встречаются, начиная с диаграммы Вейча для функции от 4-х переменных.
Диаграмма Вейча для функции от 2-х переменных
Пример построения диаграммы Вейча для функции от двух переменных Для МДНФ Для МКНФ F МДНФ = F МКНФ = X

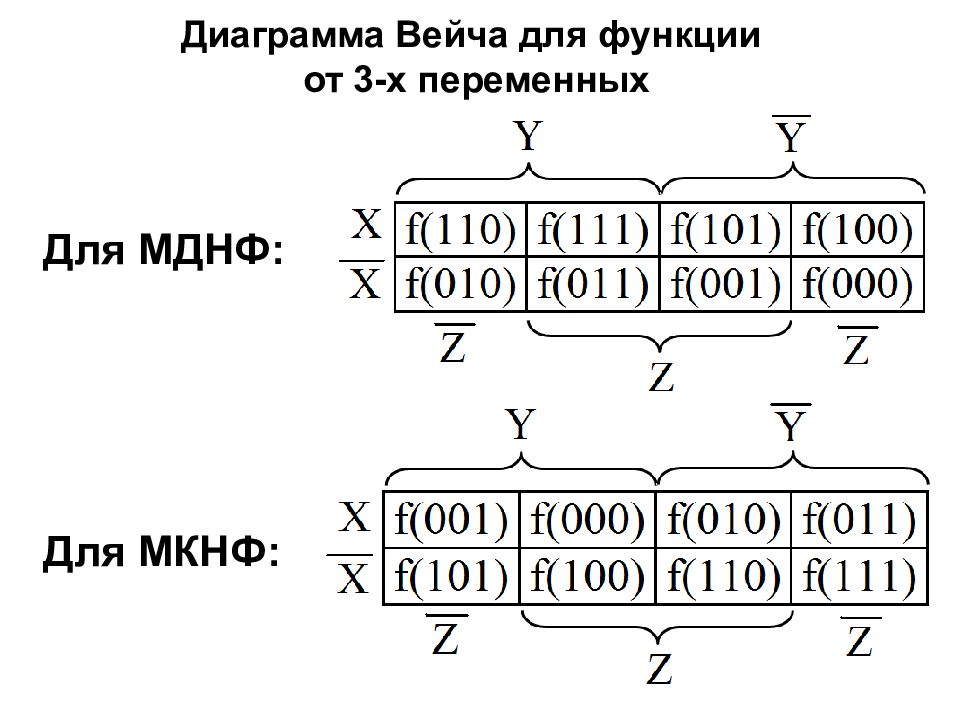

Диаграмма Вейча для функции от 3-х переменных Для МДНФ : Для МКНФ :
Диаграмма Вейча для функции от 4-х переменных для МДНФ
Диаграмма Вейча для функции от 4-х переменных для МКНФ

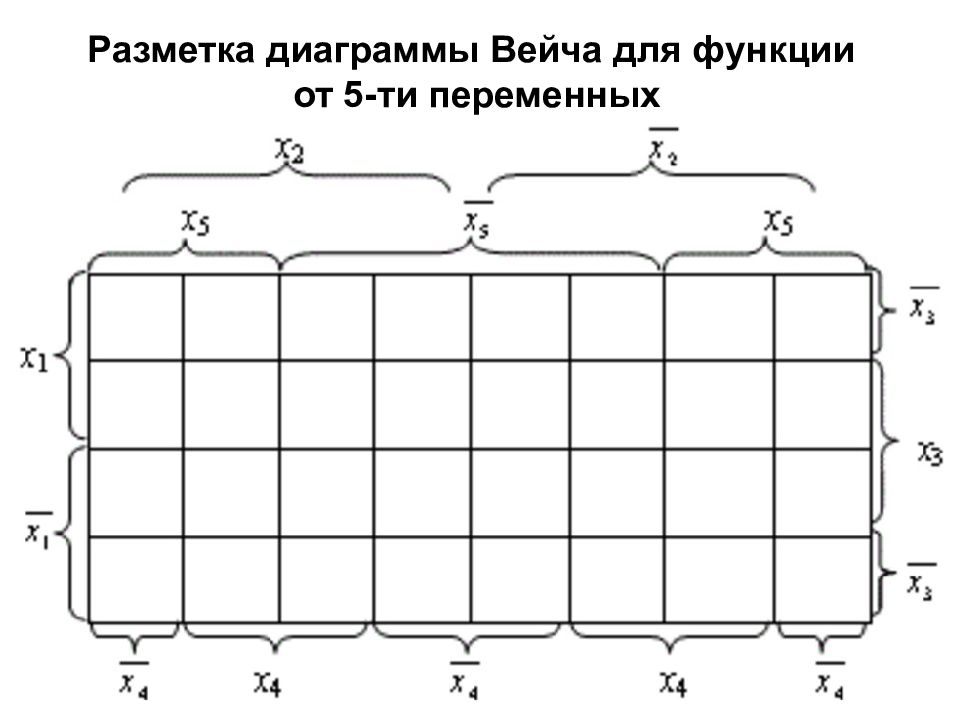

Разметка диаграммы Вейча для функции от 5-ти переменных
Пример построения диаграммы Вейча для функции от 3- х переменных (МДНФ)
Пример построения диаграммы Вейча для функции от 3- х переменных (МКНФ)
Пример построения диаграммы Вейча для функции от 4 - х переменных (МДНФ)

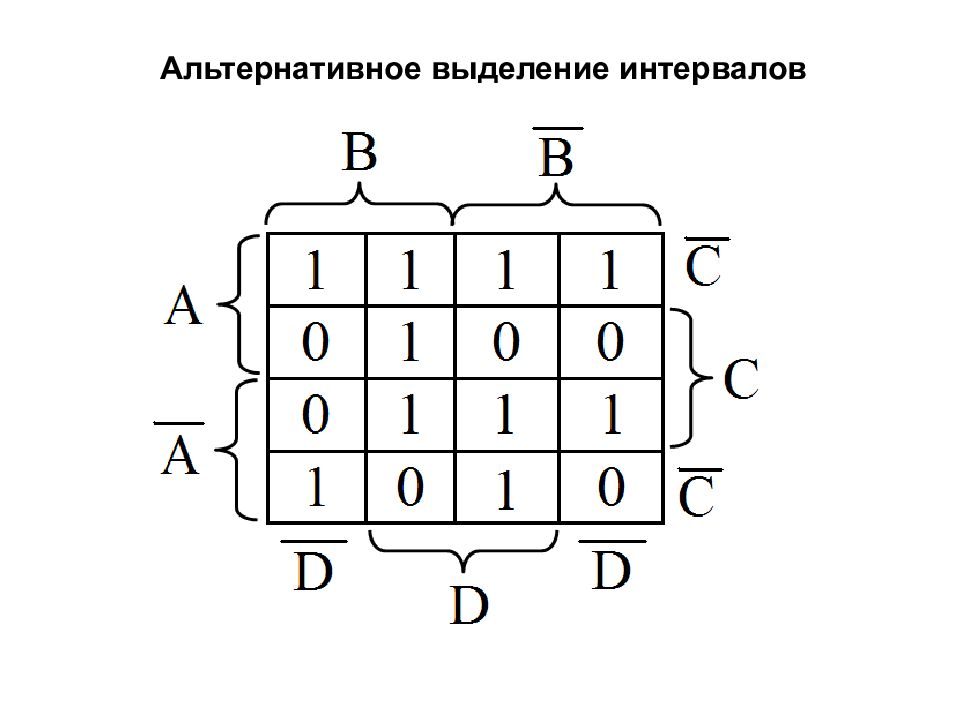

Альтернативное выделение интервалов
Альтернативное выделение интервалов

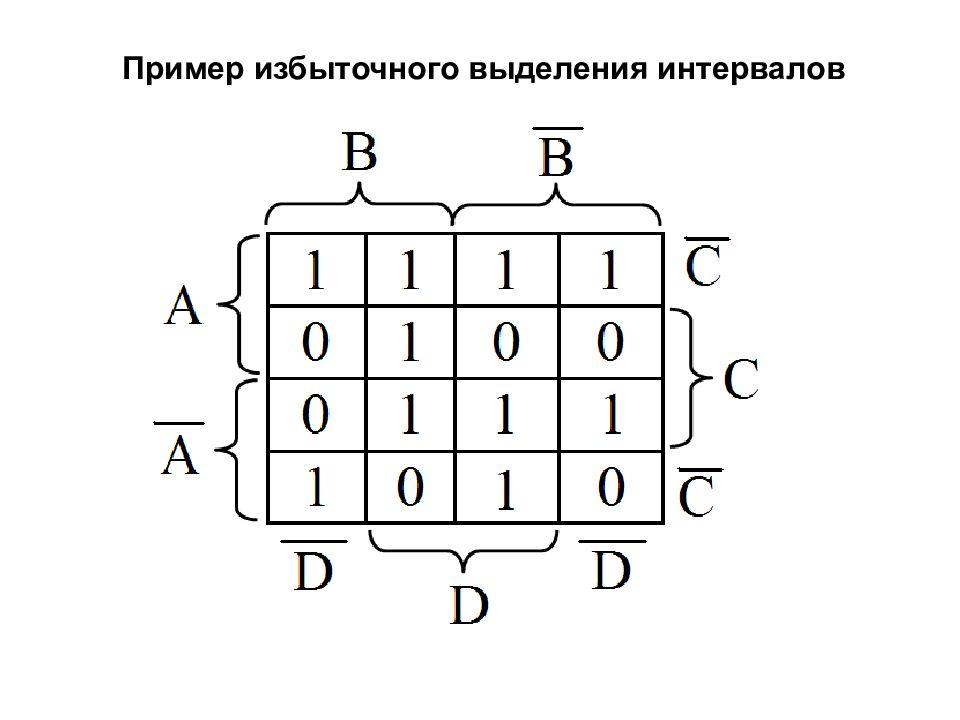

Пример избыточного выделения интервалов

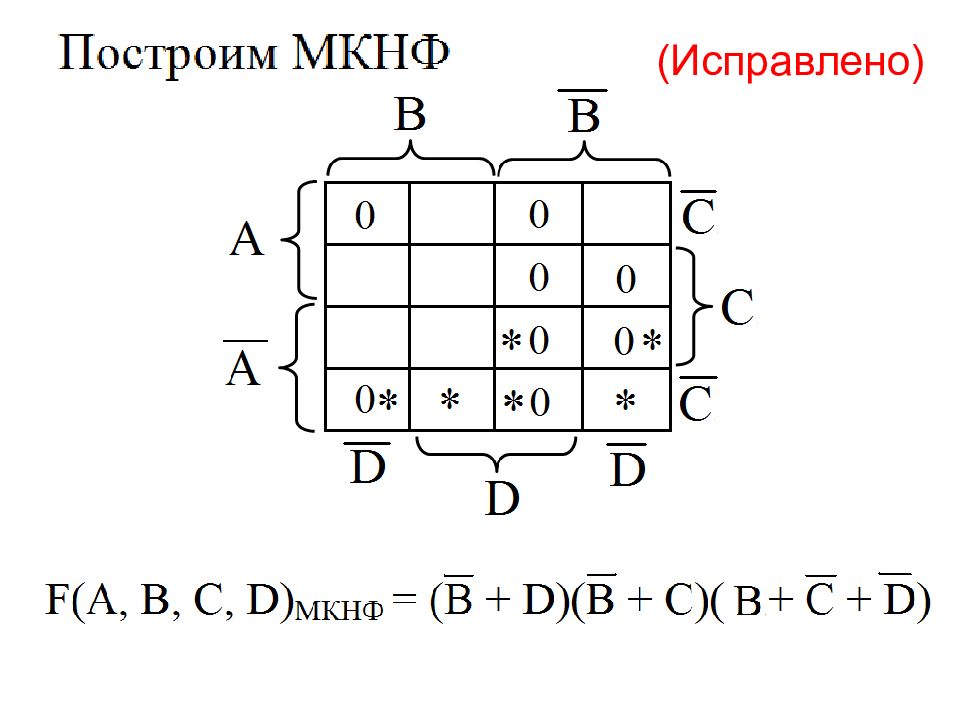

Пример построения диаграммы Вейча для функции от 4 - х переменных (МКНФ)
Схема МДНФ, подключенная к системе проверки

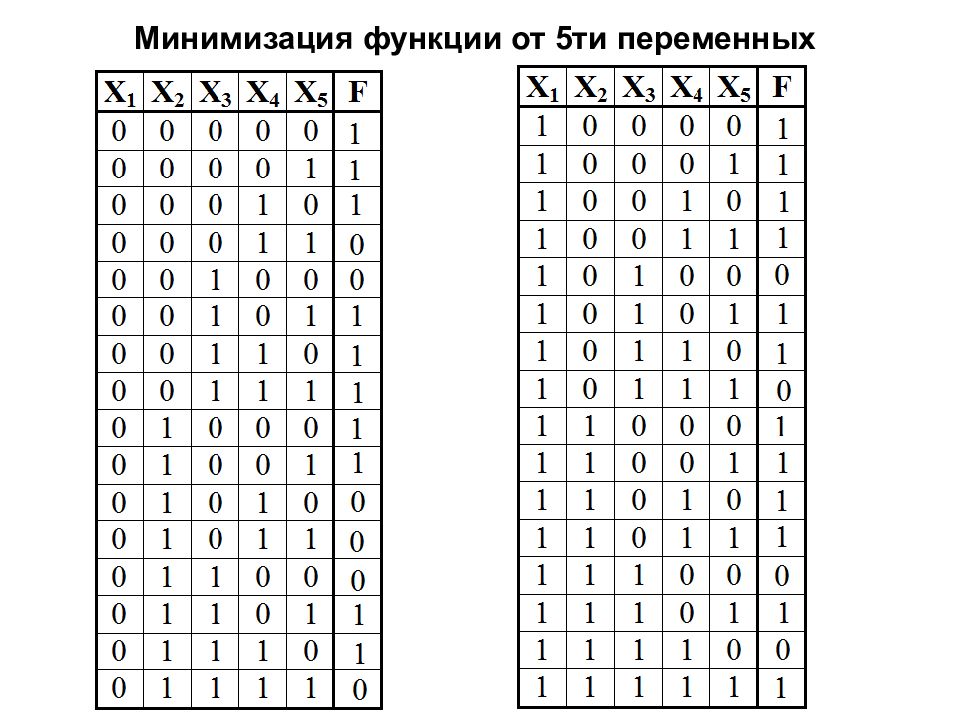

Минимизация функции от 5ти переменных
Диаграмма Вейча для функции от 5-ти переменных ( для МДНФ )

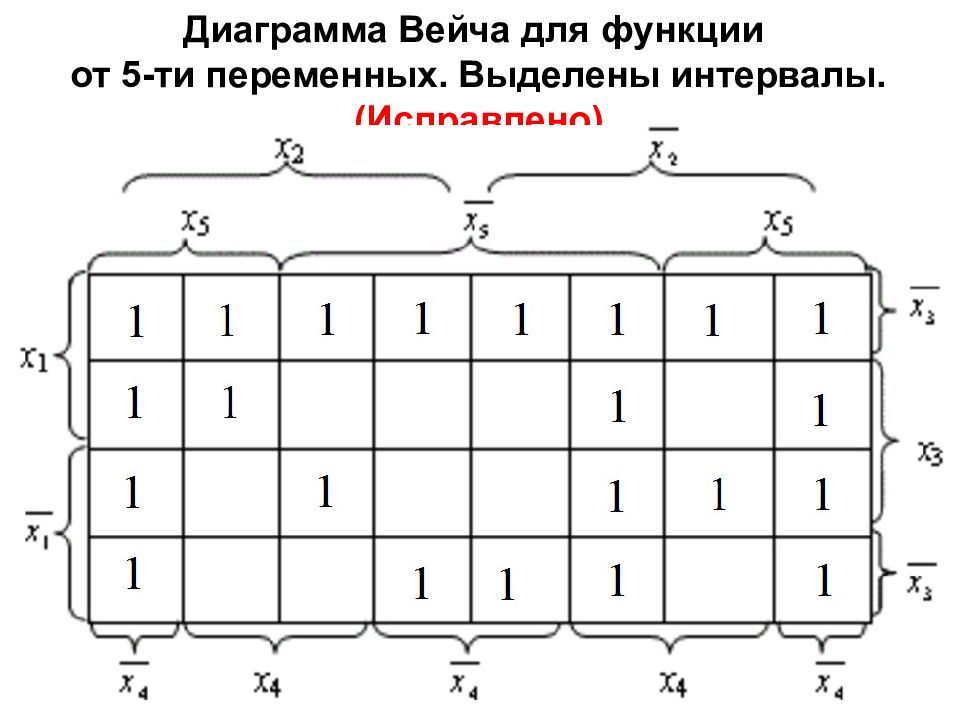

Диаграмма Вейча для функции от 5-ти переменных. Выделены интервалы. (Исправлено)
Диаграмма Вейча для функции от 5-ти переменных. Выделены интервалы. (Исправлено)

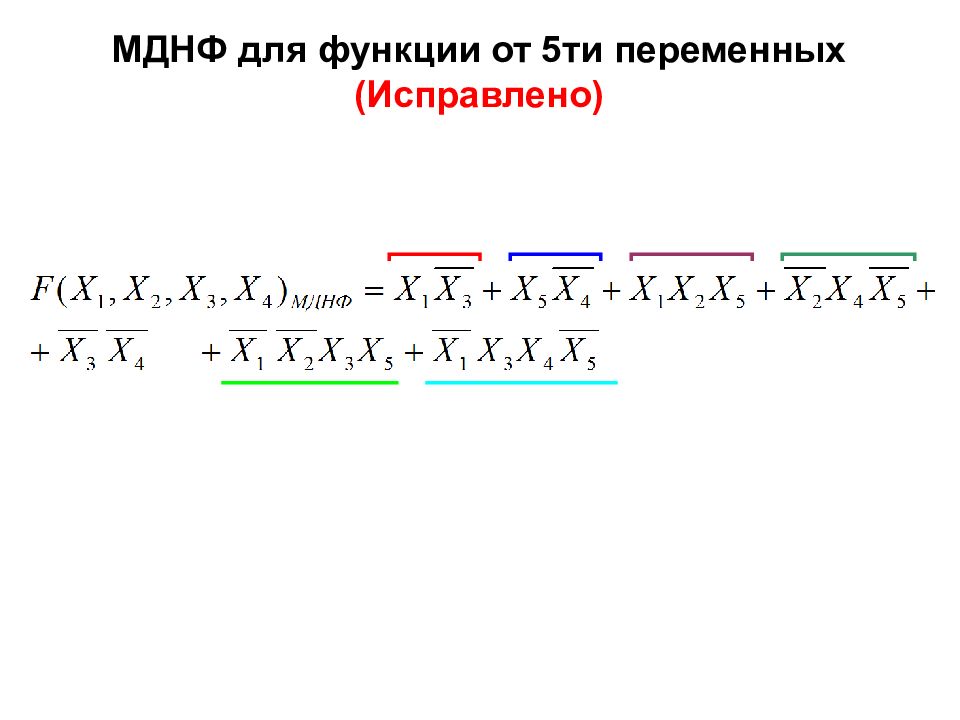

МДНФ для функции от 5ти переменных (Исправлено)

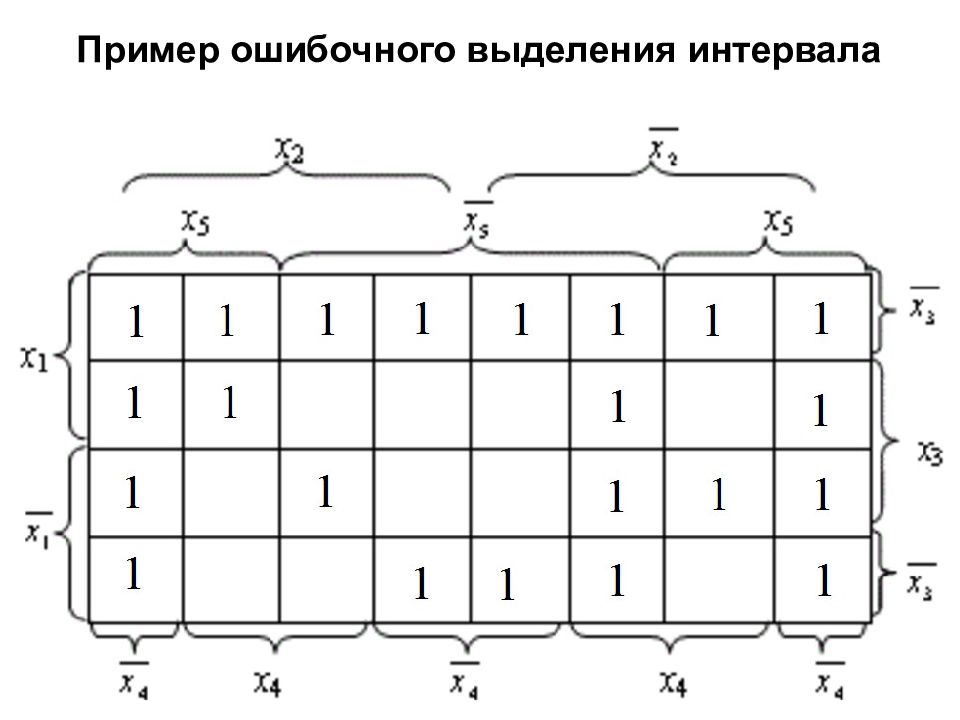

Пример ошибочного выделения интервала
В данном случае удобно так:

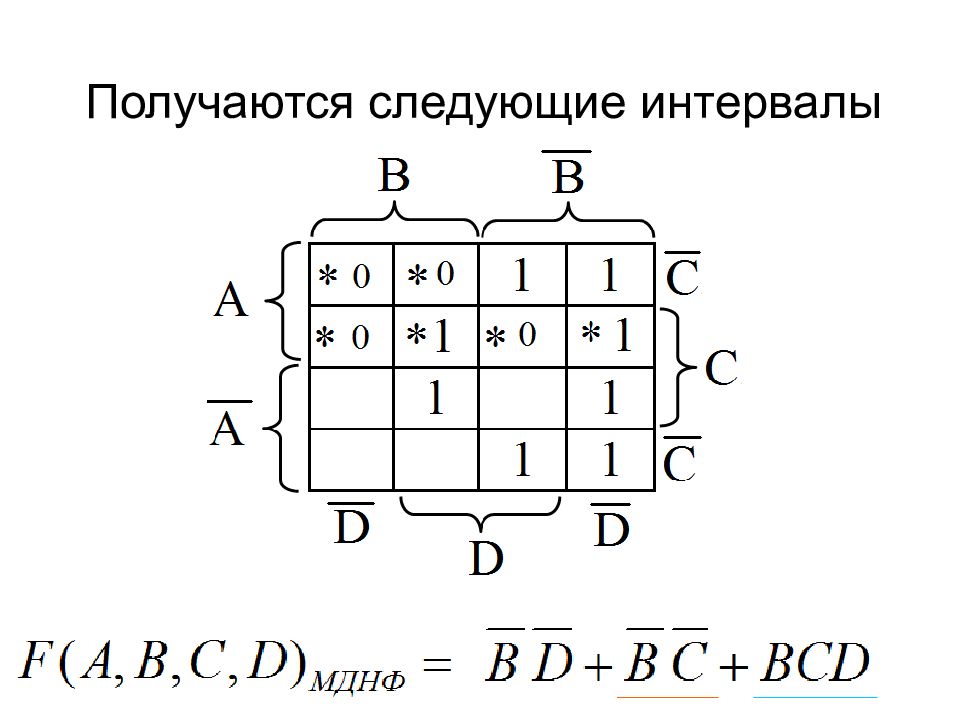

Получаются следующие интервалы

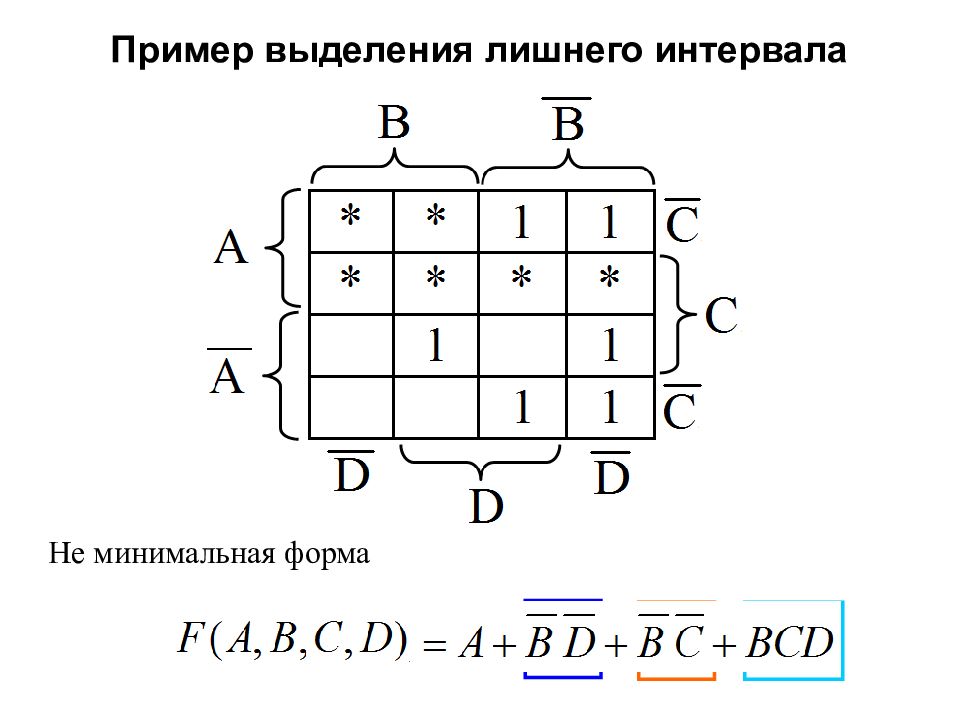

Пример выделения лишнего интервала Не минимальная форма
(Исправлено)

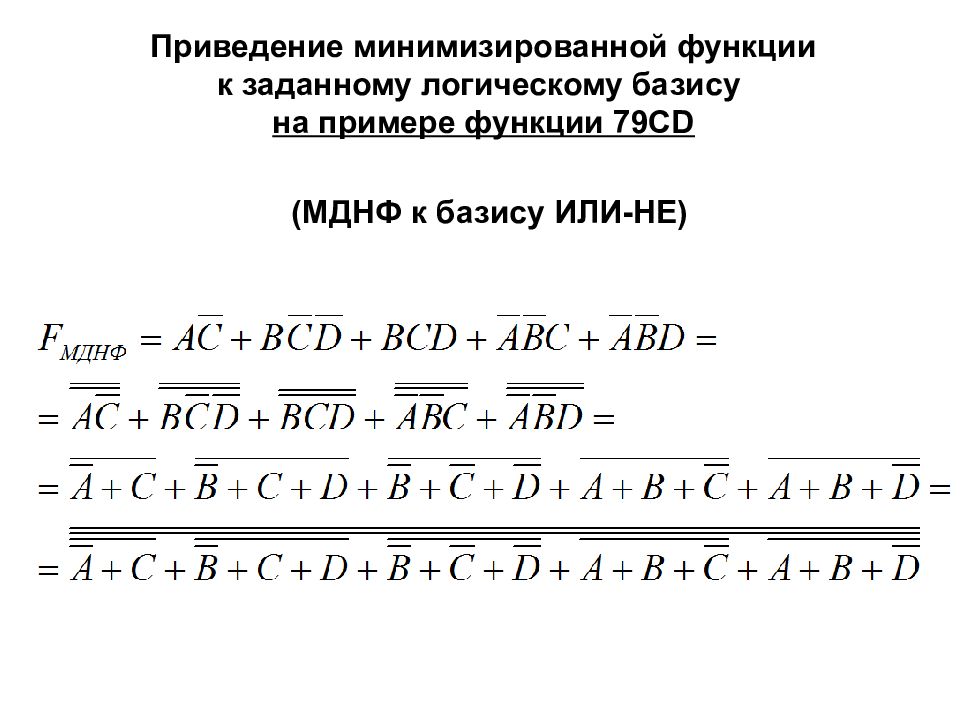

Приведение минимизированной функции к заданному логическому базису на примере функции 79 CD (МДНФ к базису ИЛИ-НЕ)

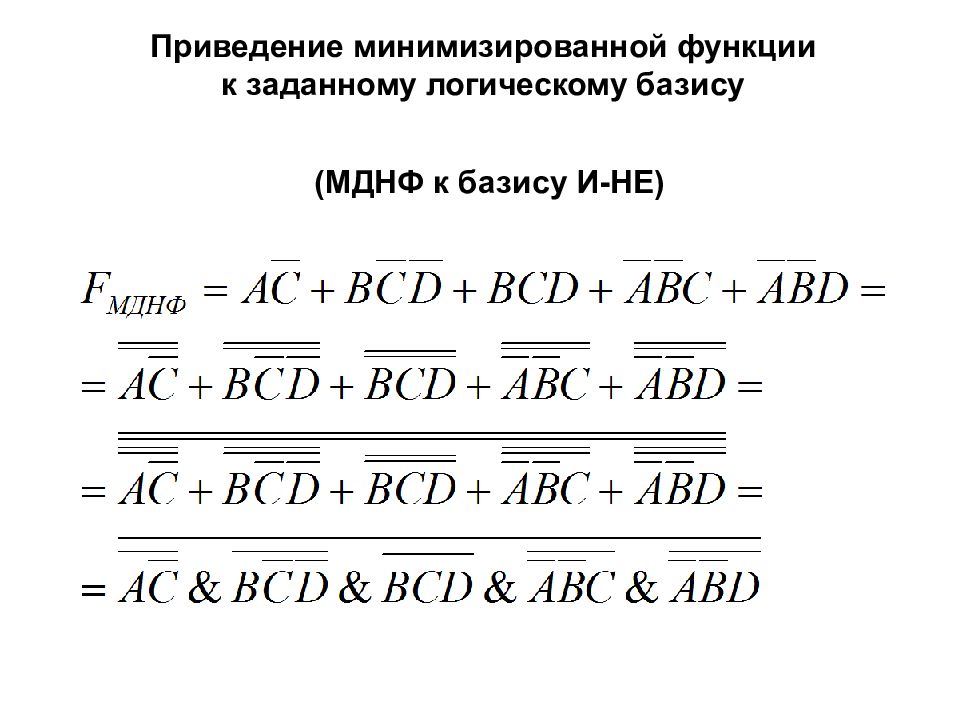

Приведение минимизированной функции к заданному логическому базису (МДНФ к базису И-НЕ)
Приведение минимизированной функции к заданному логическому базису (МКНФ к базису ИЛИ-НЕ)
Приведение минимизированной функции к заданному логическому базису (МКНФ к базису И-НЕ)

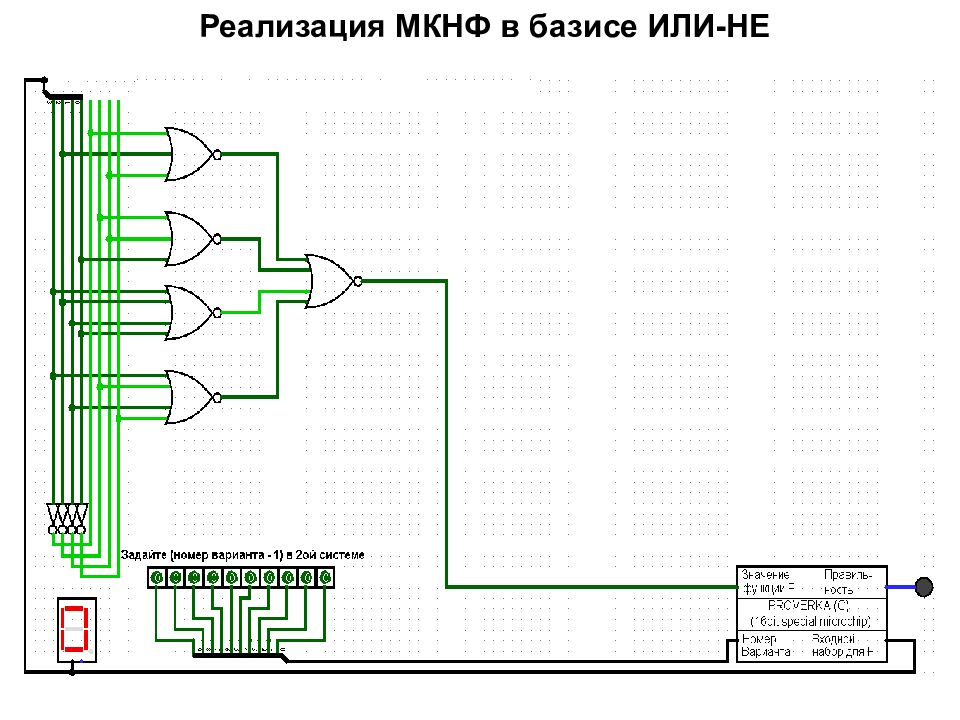

Реализация МКНФ в базисе ИЛИ-НЕ
