Начальник службы релейной защиты, автоматики и метрологии Филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС » Соболев Алексей Александрович «16» апреля 2019 г. Весенняя студенческая энергетическая школа ПАО «РусГидро»

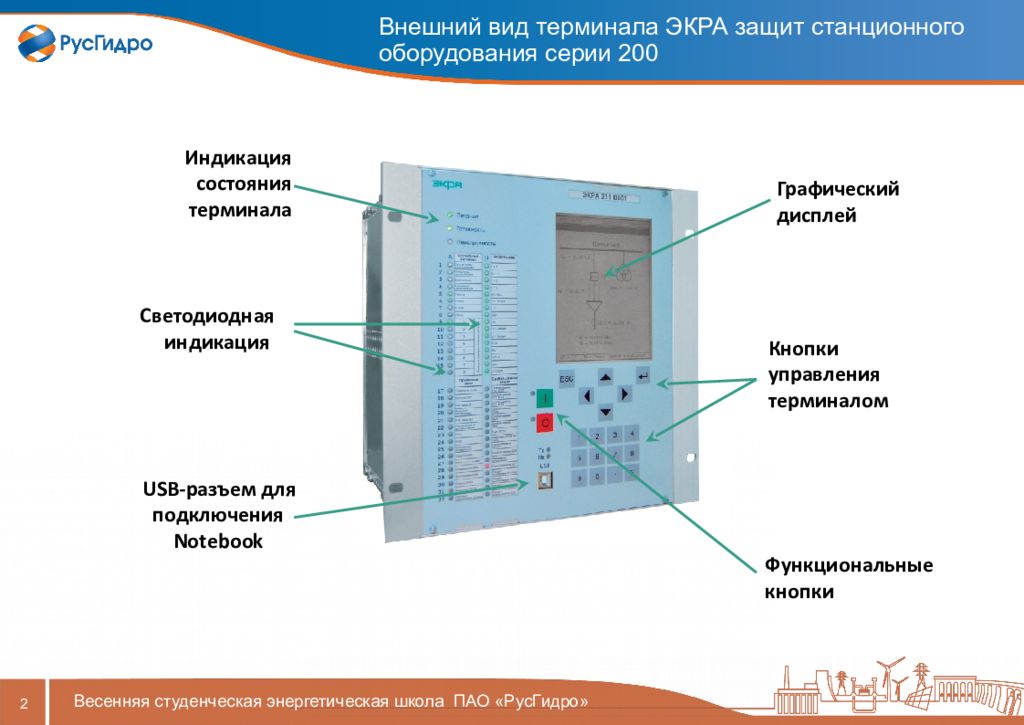

2 Весенняя студенческая энергетическая школа ПАО «РусГидро» Внешний вид терминала ЭКРА защит станционного оборудования серии 200 Кнопки управления терминалом Графический дисплей Индикация состояния терминала USB- разъем для подключения N о t е book Светодиодная индикация Функциональные кнопки

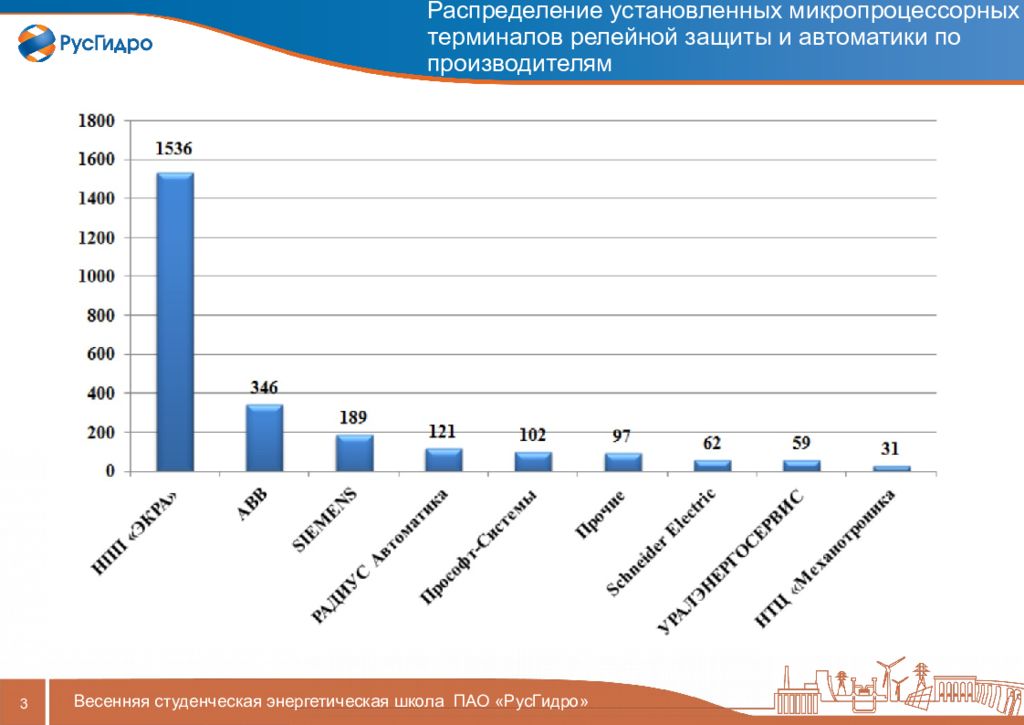

3 Распределение установленных микропроцессорных терминалов релейной защиты и автоматики по производителям Весенняя студенческая энергетическая школа ПАО «РусГидро»

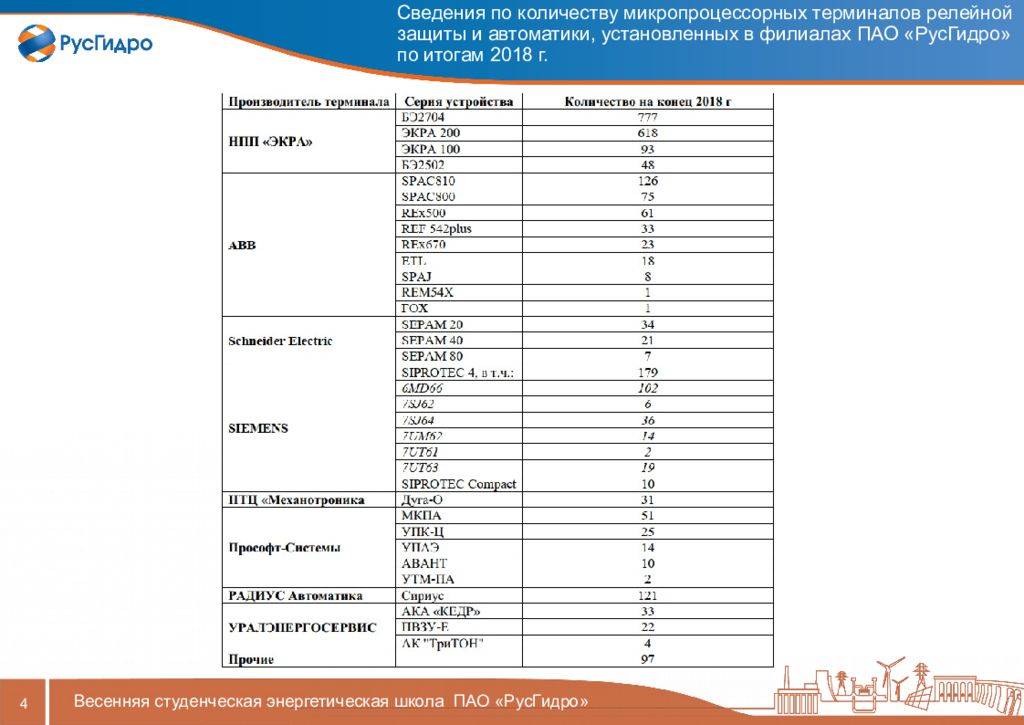

4 Сведения по количеству микропроцессорных терминалов релейной защиты и автоматики, установленных в филиалах ПАО «РусГидро» по итогам 2018 г. Весенняя студенческая энергетическая школа ПАО «РусГидро»

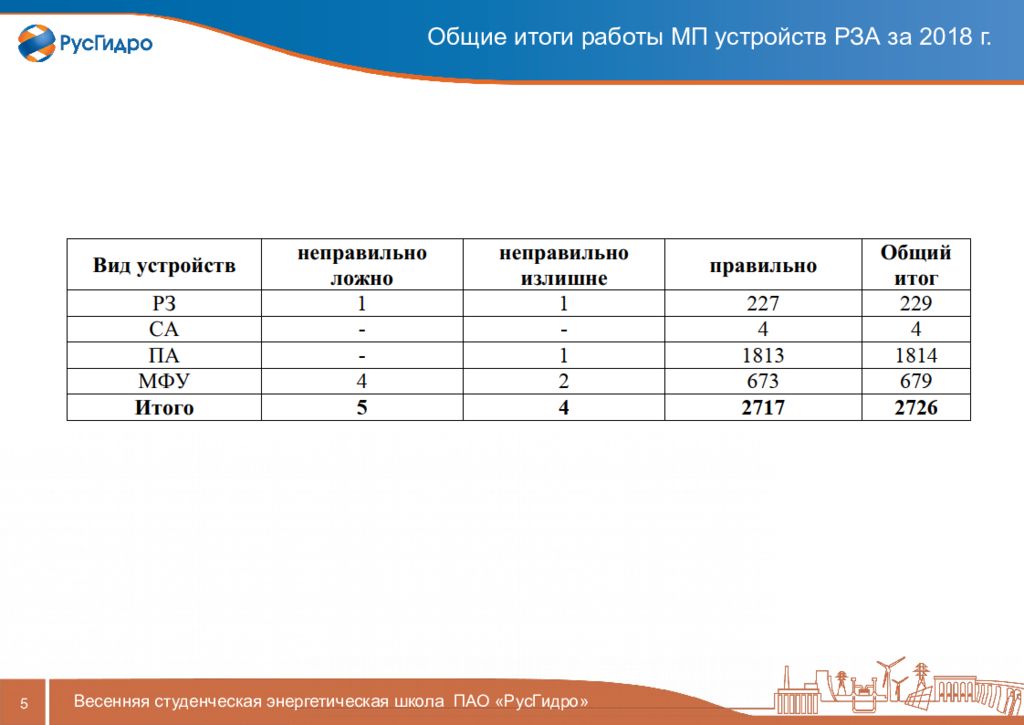

5 Весенняя студенческая энергетическая школа ПАО «РусГидро» Общие итоги работы МП устройств РЗА за 2018 г.
6 Классификация релейной защиты и автоматики Весенняя студенческая энергетическая школа ПАО «РусГидро»
7 Периодичность проведения технического обслуживания МП устройств РЗА ГЭС, ГАЭС Весенняя студенческая энергетическая школа ПАО «РусГидро»

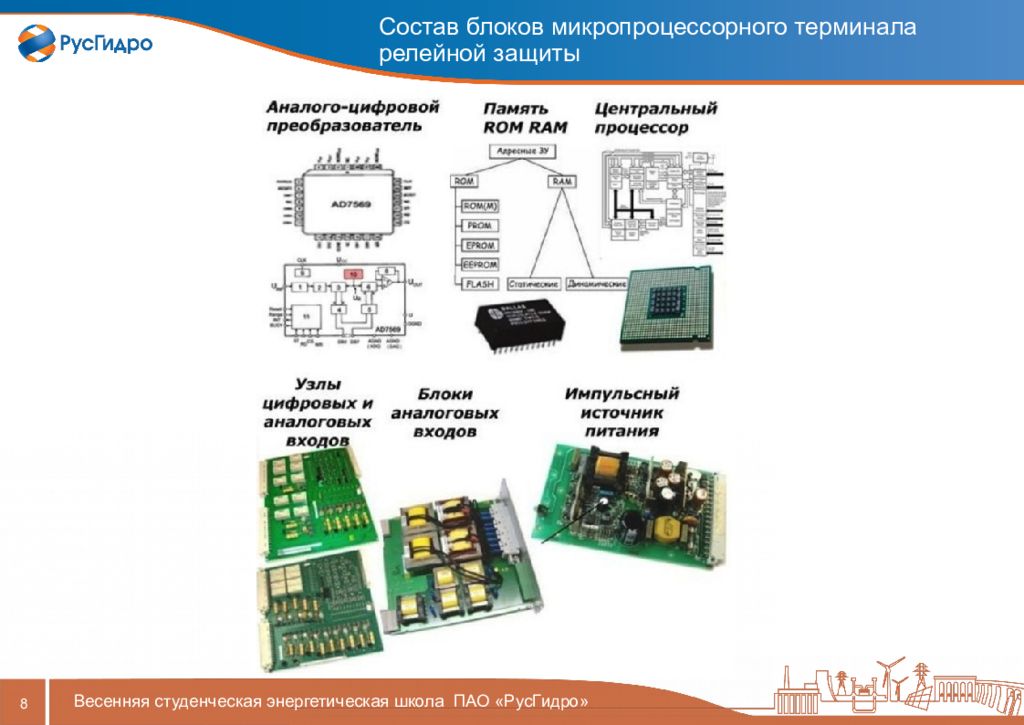

8 Состав блоков микропроцессорного терминала релейной защиты Весенняя студенческая энергетическая школа ПАО «РусГидро»
9 Структурная схема микропроцессорного устройства релейной защиты Весенняя студенческая энергетическая школа ПАО «РусГидро»
10 Весенняя студенческая энергетическая школа ПАО «РусГидро»
11 Весенняя студенческая энергетическая школа ПАО «РусГидро»
12 Весенняя студенческая энергетическая школа ПАО «РусГидро» ∆ t - интервал дискретизации сигнала по времени; f В = 1/∆ t частота выборок; Т – период для периодических сигналов; N = f В T - количество выборок за период; fmax – высшая частота гармонической составляющей входного сигнала. f В ≥ 2 fmax N ≥ 2 fmaxT

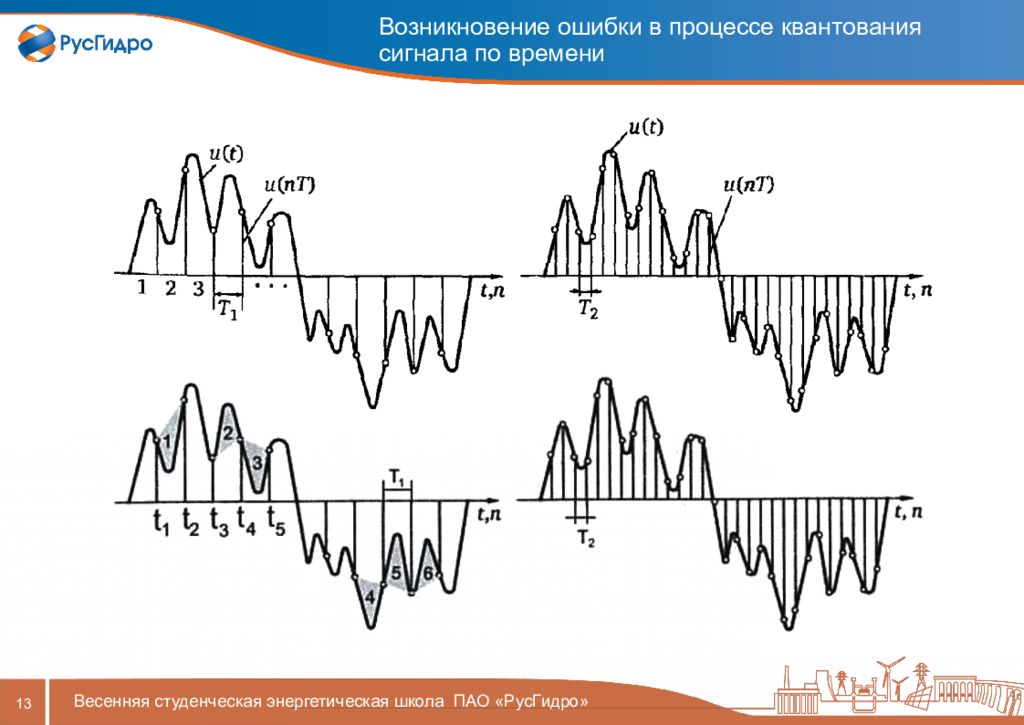

13 Весенняя студенческая энергетическая школа ПАО «РусГидро»
14 Весенняя студенческая энергетическая школа ПАО «РусГидро» р – разрядность формируемого АЦП двоичного числа; X – преобразуемый АЦП аналоговый сигнал; Хmах / 2 р. – ступенька квантования при определении уровня сигнала; m = 2 р – число ступеней квантования.

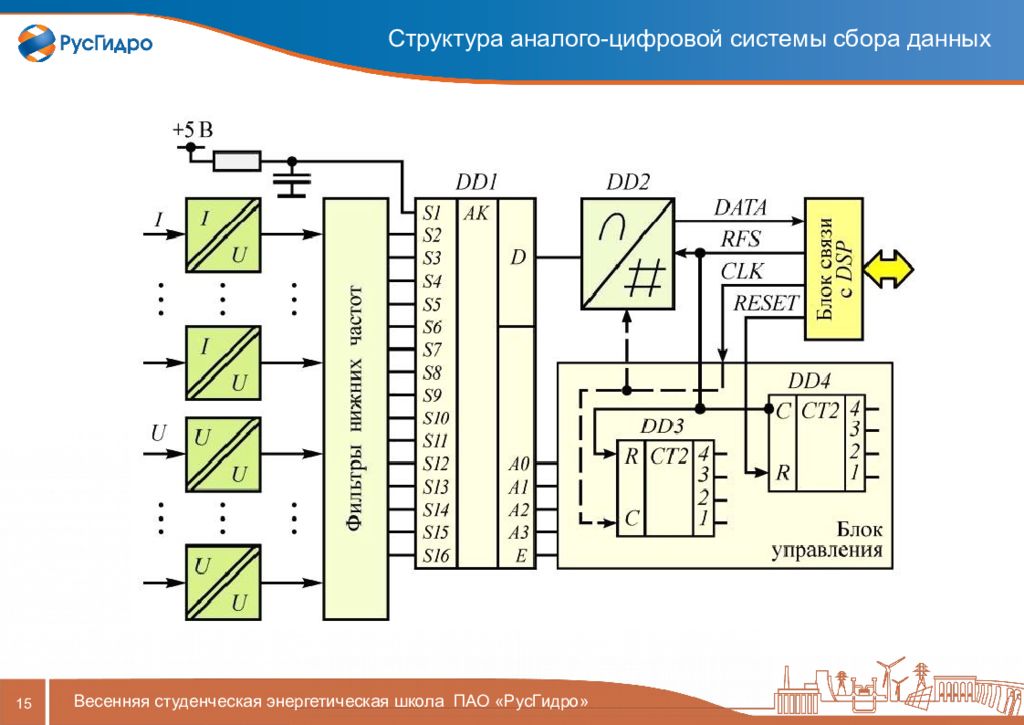

15 Весенняя студенческая энергетическая школа ПАО «РусГидро»
16 Весенняя студенческая энергетическая школа ПАО «РусГидро»
17 Весенняя студенческая энергетическая школа ПАО «РусГидро»

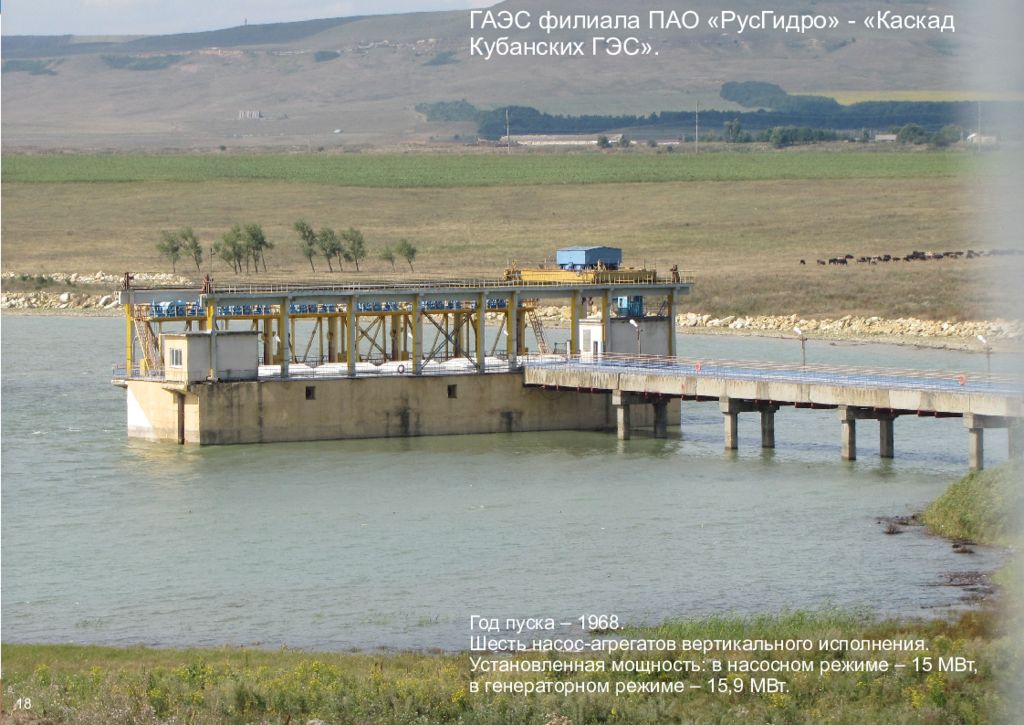

18 ГАЭС филиала ПАО «РусГидро» - «Каскад Кубанских ГЭС ». Год пуска – 1968. Шесть насос-агрегатов вертикального исполнения. Установленная мощность: в насосном режиме – 15 МВт, в генераторном режиме – 15,9 МВт.
