РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
  • Виды блокировок. конструкция блок-замка электромагнитной блокировки:
  • . Принцип действия электромагнитной блокировки:
  • Принципы выполнения схем электромагнитной блокировки
  • Пример схемы оперативной блокировки
  • РЗА подстанционного оборудования 6-35 кВ на базе терминалов серии БЭ2502
  • Внешний вид терминалов защит российской фирмы « Экра »
  • Карта заказа терминала защиты, автоматики, управления и сигнализации линии типа БЭ2502А01ХХ
  • Терминалы трансформатора напряжения секции российской фирмы «ЭКРА»
  • Терминалы защиты, автоматики, управления и сигнализации ввода
  • Терминалы защиты, автоматики секционного выключателя
  • РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
  • РУ, поясняющая схема (для блокировки разъединителей )
1/17

10.09.2014 1 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Предназначена для предотвращения ошибочных действий с разъединителями и заземляющими ножами. Применяются блокировки: Механическая; Электромеханическая; Электромагнитная; Логическая (цифровая ). 10.09.2014 2 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 блок-замок

Изображение слайда

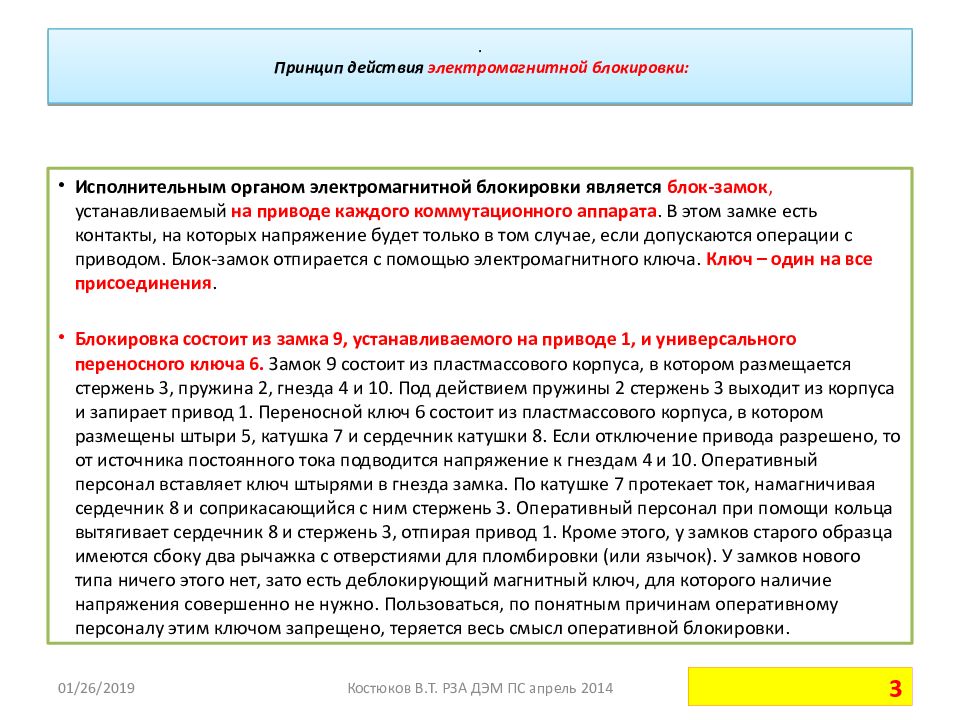

Исполнительным органом электромагнитной блокировки является блок-замок, устанавливаемый на приводе каждого коммутационного аппарата. В этом замке есть контакты, на которых напряжение будет только в том случае, если допускаются операции с приводом. Блок-замок отпирается с помощью электромагнитного ключа. Ключ – один на все присоединения. Блокировка состоит из замка 9, устанавливаемого на приводе 1, и универсального переносного ключа 6. Замок 9 состоит из пластмассового корпуса, в котором размещается стержень 3, пружина 2, гнезда 4 и 10. Под действием пружины 2 стержень 3 выходит из корпуса и запирает привод 1. Переносной ключ 6 состоит из пластмассового корпуса, в котором размещены штыри 5, катушка 7 и сердечник катушки 8. Если отключение привода разрешено, то от источника постоянного тока подводится напряжение к гнездам 4 и 10. Оперативный персонал вставляет ключ штырями в гнезда замка. По катушке 7 протекает ток, намагничивая сердечник 8 и соприкасающийся с ним стержень 3. Оперативный персонал при помощи кольца вытягивает сердечник 8 и стержень 3, отпирая привод 1. Кроме этого, у замков старого образца имеются сбоку два рычажка с отверстиями для пломбировки (или язычок). У замков нового типа ничего этого нет, зато есть деблокирующий магнитный ключ, для которого наличие напряжения совершенно не нужно. Пользоваться, по понятным причинам оперативному персоналу этим ключом запрещено, теряется весь смысл оперативной блокировки. 10.09.2014 3 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

пример блокировки для схемы с двумя системами шин, и шиносоединительным выключателем. При составлении схем надо соблюдать несколько правил: Разъединители могут быть отключены только при отключенных выключателях присоединений; -       Шинные разъединители могут быть отключены при объединенных системах шин; -        Разъединители не могут быть включены на участок ошиновки до следующего разъединителя с включенными заземляющими ножами; -        Заземляющие ножи могут быть включены при отключенных разъединителях, примыкающих к месту установки заземляющего ножа. Действия оперативного персонала при запрете операций со стороны оперативной блокировки: -        Проверить правильность выбранного присоединения и своих действий; -        Целостность предохранителей в цепях блокировки (или включенное положение автоматов); -        Исправность электромагнитного ключа; -        Если все правильно – блокировка признается неисправной и ее нужно деблокировать с разрешения лица, имеющего на это право приказом по предприятию и с переписыванием бланка оперативных переключений. Возможные неисправности электромагнитной блокировки: -        Не перебросились КСА разъединителя или заземляющего ножа; -        Обрыв в кабеле; -        Отключен автомат питания; -        Неисправен электромагнитный ключ. 10.09.2014 4 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 5: Пример схемы оперативной блокировки

10.09.2014 5 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

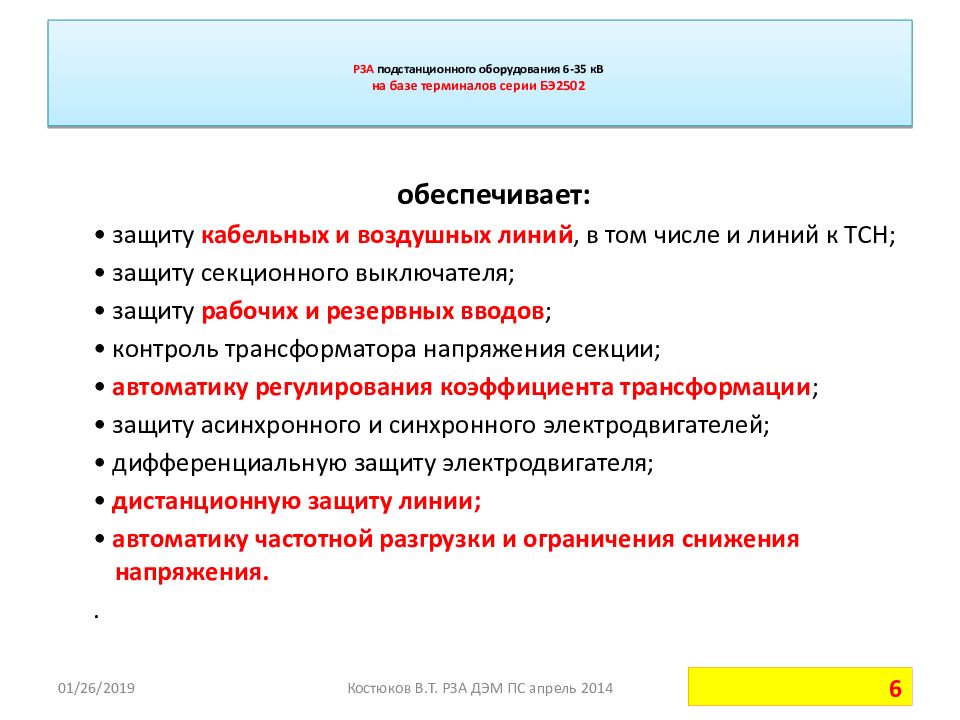

Слайд 6: РЗА подстанционного оборудования 6-35 кВ на базе терминалов серии БЭ2502

обеспечивает: • защиту кабельных и воздушных линий, в том числе и линий к ТСН; • защиту секционного выключателя; • защиту рабочих и резервных вводов ; • контроль трансформатора напряжения секции; • автоматику регулирования коэффициента трансформации ; • защиту асинхронного и синхронного электродвигателей; • дифференциальную защиту электродвигателя; • дистанционную защиту линии; • автоматику частотной разгрузки и ограничения снижения напряжения. . 10.09.2014 6 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 7: Внешний вид терминалов защит российской фирмы « Экра »

. 10.09.2014 7 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 Для 6-35 кВ Для 110-220 кВ

Изображение слайда

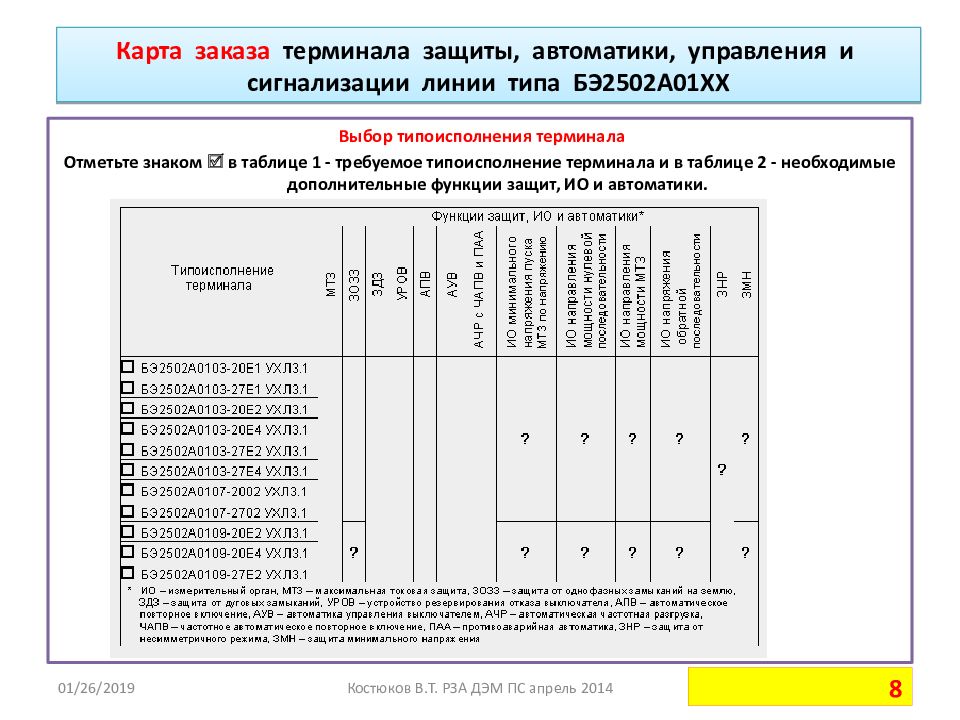

Слайд 8: Карта заказа терминала защиты, автоматики, управления и сигнализации линии типа БЭ2502А01ХХ

Выбор типоисполнения терминала Отметьте знаком  в таблице 1 - требуемое типоисполнение терминала и в таблице 2 - необходимые дополнительные функции защит, ИО и автоматики. 10.09.2014 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 8

Изображение слайда

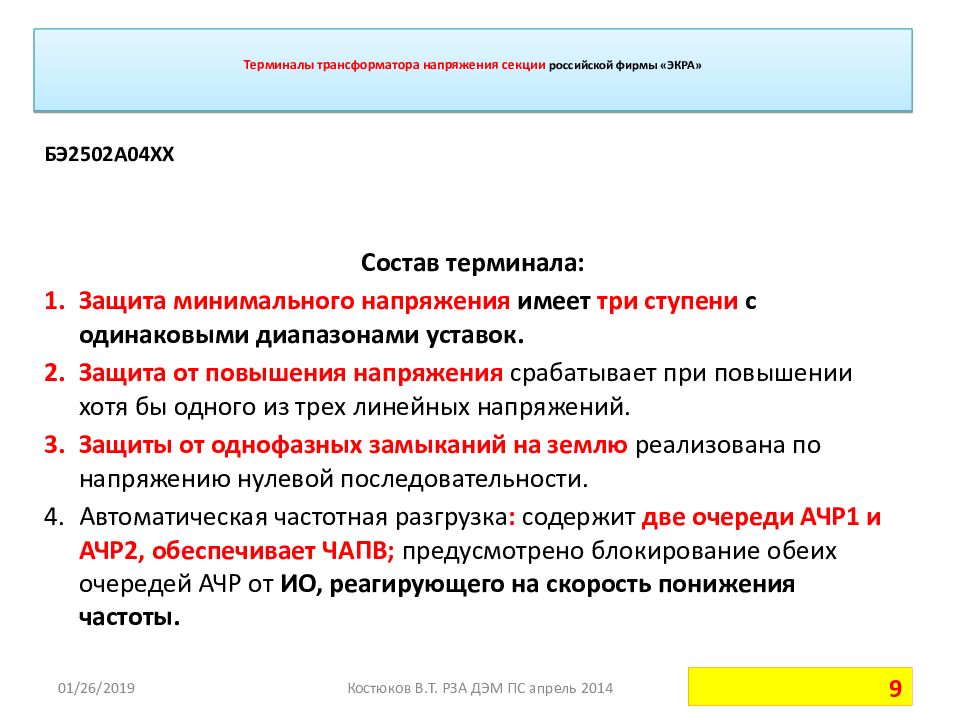

Слайд 9: Терминалы трансформатора напряжения секции российской фирмы «ЭКРА»

БЭ2502А04ХХ Состав терминала: Защита минимального напряжения имеет три ступени с одинаковыми диапазонами уставок. Защита от повышения напряжения срабатывает при повышении хотя бы одного из трех линейных напряжений. Защиты от однофазных замыканий на землю реализована по напряжению нулевой последовательности. Автоматическая частотная разгрузка : содержит две очереди АЧР­1 и АЧР­2, обеспечивает ЧАПВ; предусмотрено блокирование обеих очередей АЧР от ИО, реагирующего на скорость понижения частоты. 10.09.2014 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 9

Изображение слайда

Слайд 10: Терминалы защиты, автоматики, управления и сигнализации ввода

БЭ2502А03ХХ Состав защит: Максимальная токовая защита : МТЗ имеет три ступени : первая и вторая – с независимой времятоковой характеристикой, третья – с зависимой или независимой времятоковой характеристикой; ступени могут быть выполнены направленными и иметь контроль от ИО минимального напряжения и напряжения обратной последовательности ; Защиты от однофазных замыканий на землю: реализована с контролем напряжения нулевой последовательности. Защита минимального напряжения :срабатывает при снижении всех линейных напряжений U АВ, U ВС, U СА ниже уставки в течение заданного времени. Устройство резервирования отказа выключателя :обеспечивает действие на отключение смежных выключателей при срабатывании любых защит терминала или внешних защит и отказе выключателя. Автоматическое включение резерва: обеспечивает включение секционного выключателя ( выключателя резервного ввода) по факту отключения выключателя ввода и наличия напряжения на резервном источнике;предусмотрена возможность запрета АВР от сигналов внешнего и командного отключения, а также при действии на отключение внутренних и внешних токовых защит, УРОВ, а также от внешнего сигнала блокировки. Автоматическое повторное включение выключателя :обеспечивает однократное автоматическое повторное включение выключателя;предусмотрена возможность запрета АПВ при действии на отключение внутренних и внешних токовых защит при срабатывании УРОВ, ЗДЗ и внешних сигналов. 10.09.2014 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 10

Изображение слайда

Слайд 11: Терминалы защиты, автоматики секционного выключателя

БЭ2502А02ХХ функции трехступенчатой МТЗ от междуфазных повреждений, ЗДЗ, ЗНР, ЛЗШ, УРОВ, АВР, АУВ. Состав терминала: Максимальная токовая защита : МТЗ имеет три ступени : первая и вторая – с независимой времятоковой характеристикой, третья – с зависимой или независимой времятоковой характеристикой; Защита от несимметричного режима : реализована на принципе измерения соотношения токов обратной и прямой последовательности. Устройство резервирования отказа выключателя : обеспечивает действие на отключение смежных выключателей при срабатывании любых защит терминала или внешних защит и отказе выключателя. 10.09.2014 Костюков В.Т. РЗА ДЭМ ПС апрель 2014 11

Изображение слайда

Слайд 12

Инструмент «По питанию» моделирует подачу напряжения в цепи. 10.09.2014 12 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 13

При подаче напряжения в цепи схема изменяет вид в соответствии со связями оборудования и в зависимости от состояния коммутационных аппаратов. 10.09.2014 13 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 14

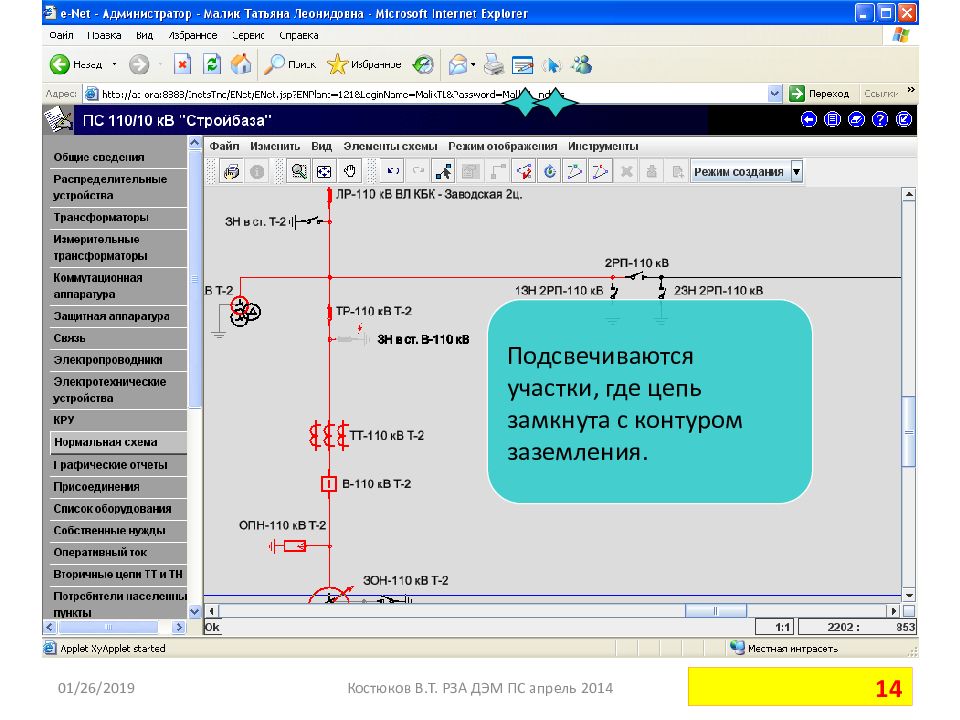

Подсвечиваются участки, где цепь замкнута с контуром заземления. 10.09.2014 14 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 15

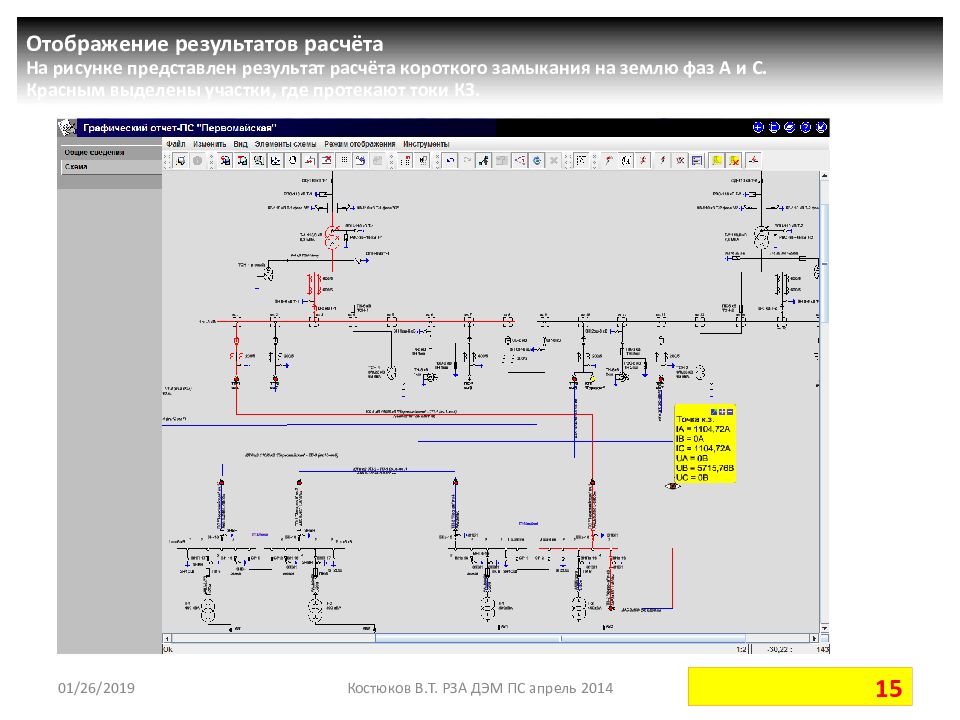

Отображение результатов расчёта На рисунке представлен результат расчёта короткого замыкания на землю фаз A и C. Красным выделены участки, где протекают токи КЗ. 10.09.2014 15 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

Слайд 16

Алгоритм моделирования действия РЗА Моделирование действия релейной защиты и автоматики осуществляется по следующему алгоритму : ● Пользователь на графическом отчёте проводит расчёт ТКЗ или нагрузочного режима – для чего достаточно указывать точки КЗ и виды КЗ ● Активирует режим “ Моделирование действия РЗА ” ● Выбирает набор схем вторичных цепей ТТ и ТН используемых при моделировании ● Рассчитанные в первичной цепи токи и напряжения автоматически трансформируются во вторичные цепи ТТ и ТН; также автоматически производится расчёт токов и напряжений в ветвях вторичной схемы ● Программа производит сравнение уставок релейных устройств РЗА с рассчитанными значениями ● В случае срабатывания УРЗА (по уставке) производится отключение соответствующего коммутационного аппарата ● После изменения состояния коммутационных аппаратов, может производится перерасчёт параметров первичной цепи, и моделирование действия РЗА продолжается. 10.09.2014 16 Костюков В.Т. РЗА ДЭМ ПС апрель 2014

Изображение слайда

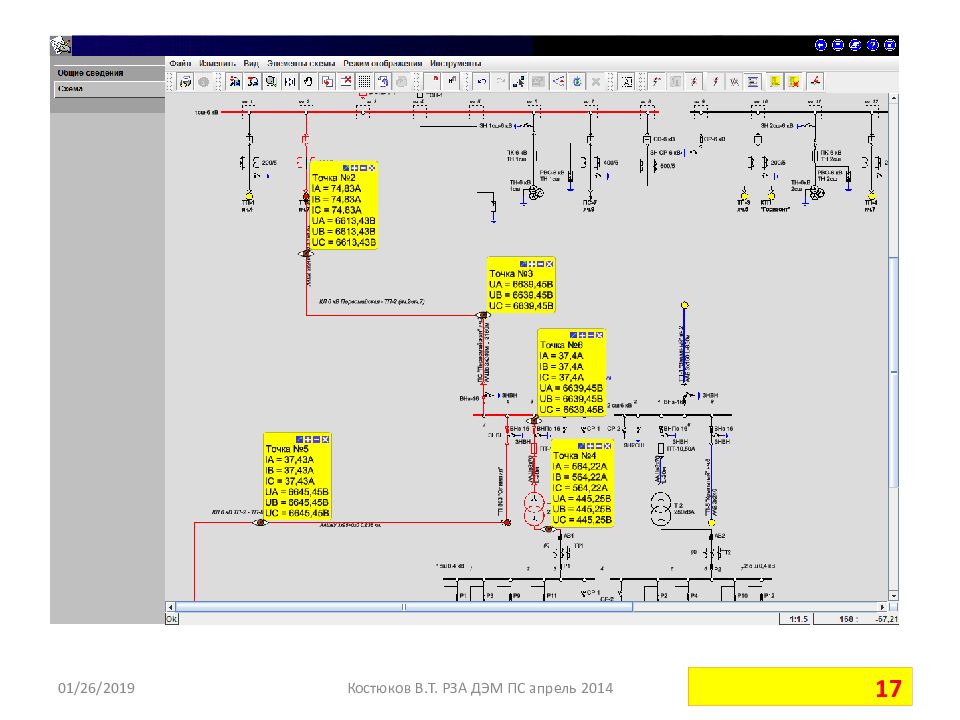

Последний слайд презентации: РУ, поясняющая схема (для блокировки разъединителей )

10.09.2014 17 Костюков В.Т. РЗА ДЭМ ПС апрель 2014
