Презентация для проведения занятия по предмету «Технические средства для выполнения грузовых и коммерческих операций» Кропачева Валентина Александровна Преподаватель Челябинского подразделения Южно-Уральского учебного центра профессиональных квалификаций 2020 год
Измерение массы при приеме и выдаче грузов — очень важная и ответственная операция, так как в значительной степени определяет ответственность железных дорог за сохранность грузов и обеспечение безопасности движения | Типы, устройство и принципы действия вагонных весов | 2020
Взвешивание грузов обеспечивается: перевозчиками при обеспечении ими погрузки и выгрузки в местах общего пользования грузоотправителями при обеспечении ими погрузки в местах общего и необщего пользования и на железнодорожных путях необщего пользования. Масса грузов, перевозимых в контейнерах во всех случаях определяется грузоотправителем | Типы, устройство и принципы действия вагонных весов | 2020
Типы, устройство и принципы действия вагонных весов | 2020

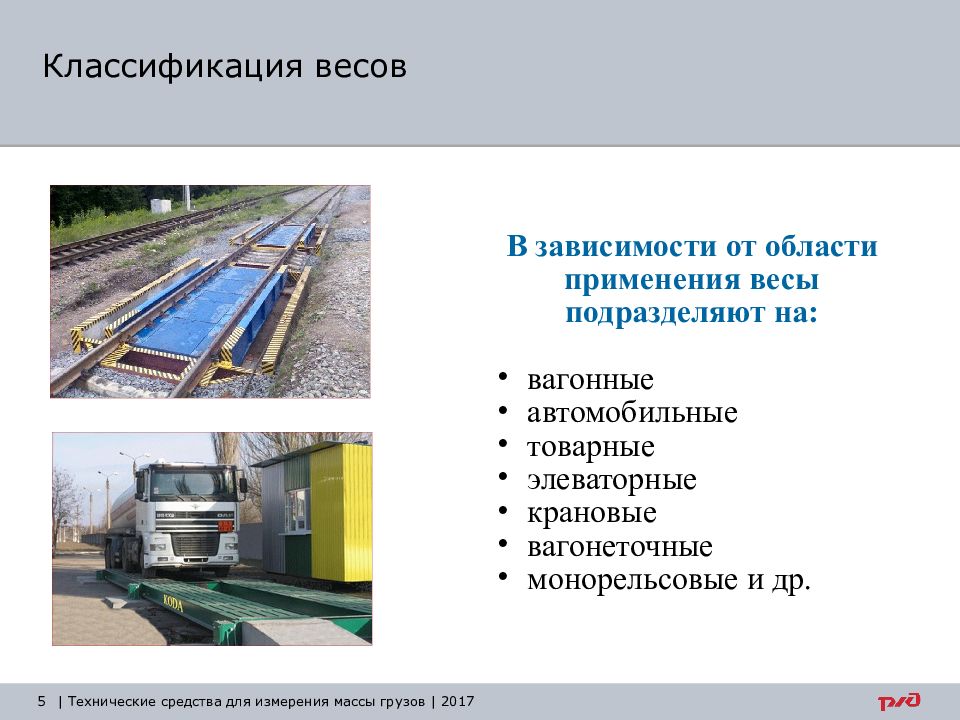

| Технические средства для измерения массы грузов | 2017 В зависимости от области применения весы подразделяют на: вагонные автомобильные товарные элеваторные крановые вагонеточные монорельсовые и др.

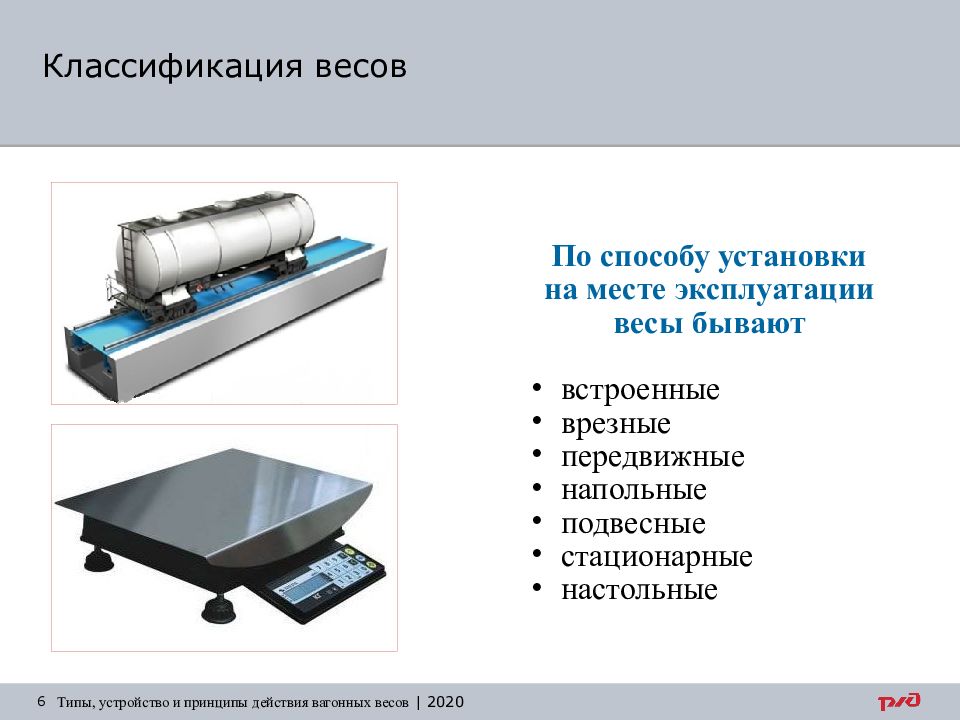

Типы, устройство и принципы действия вагонных весов | 2020 По способу установки на месте эксплуатации весы бывают встроенные врезные передвижные напольные подвесные стационарные настольные
| Типы, устройство и принципы действия вагонных весов | 2020 По виду грузоприемного устройства весы подразделяются на: платформенные бункерные монорельсовые ковшовые конвейерные крюковые

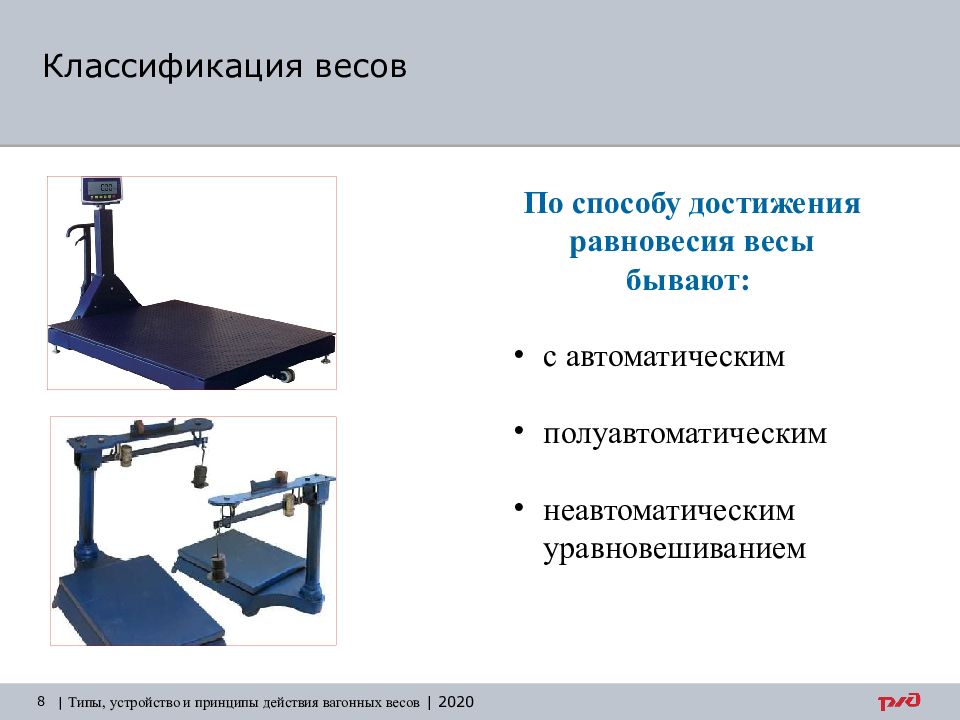

| Типы, устройство и принципы действия вагонных весов | 2020 По способу достижения равновесия весы бывают: с автоматическим полуавтоматическим неавтоматическим уравновешиванием
| Типы, устройство и принципы действия вагонных весов | 2020 Для взвешивания грузов, перевозимых по железным дорогам, применяются весы следующих типов: вагонные товарные элеваторные автомобильные
| Типы, устройство и принципы действия вагонных весов | 2020

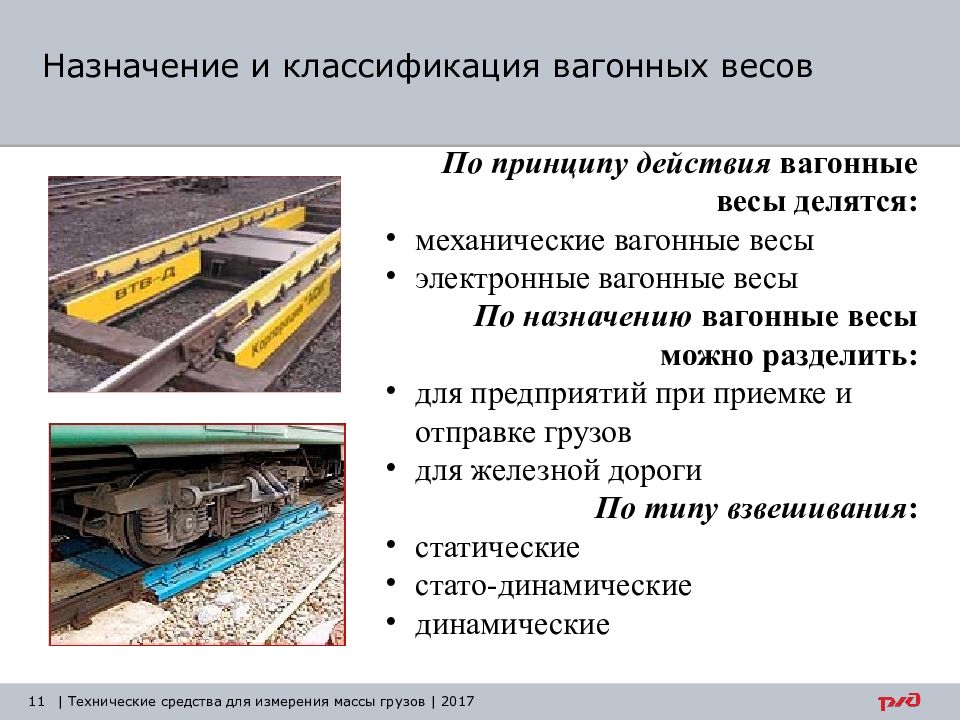

| Технические средства для измерения массы грузов | 2017 По принципу действия вагонные весы делятся: механические вагонные весы электронные вагонные весы По назначению вагонные весы можно разделить: для предприятий при приемке и отправке грузов для железной дороги По типу взвешивания : статические стато-динамические динамические

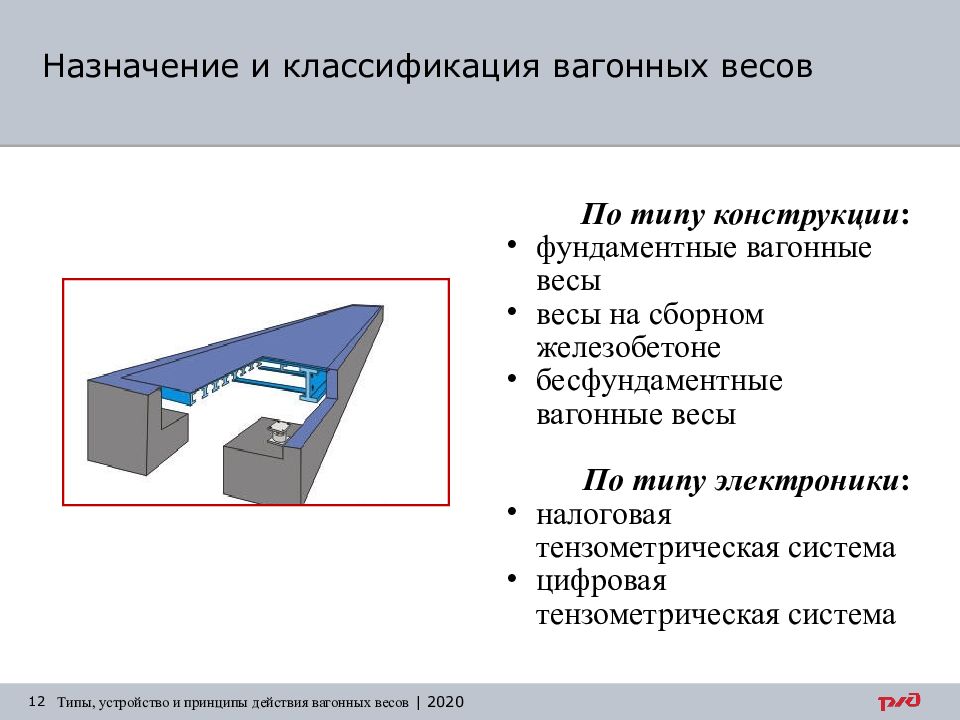

Типы, устройство и принципы действия вагонных весов | 2020 По типу конструкции : фундаментные вагонные весы весы на сборном железобетоне бесфундаментные вагонные весы По типу электроники : налоговая тензометрическая система цифровая тензометрическая система
| Типы, устройство и принципы действия вагонных весов | 2020 РТВ-Д - Рельс тензометрический взвешивающий Предназначены для поосного взвешивания в движении железнодорожных вагонов широкой и узкой колеи в составе без расцепки и составов в целом
| Технические средства для измерения массы грузов | 2017

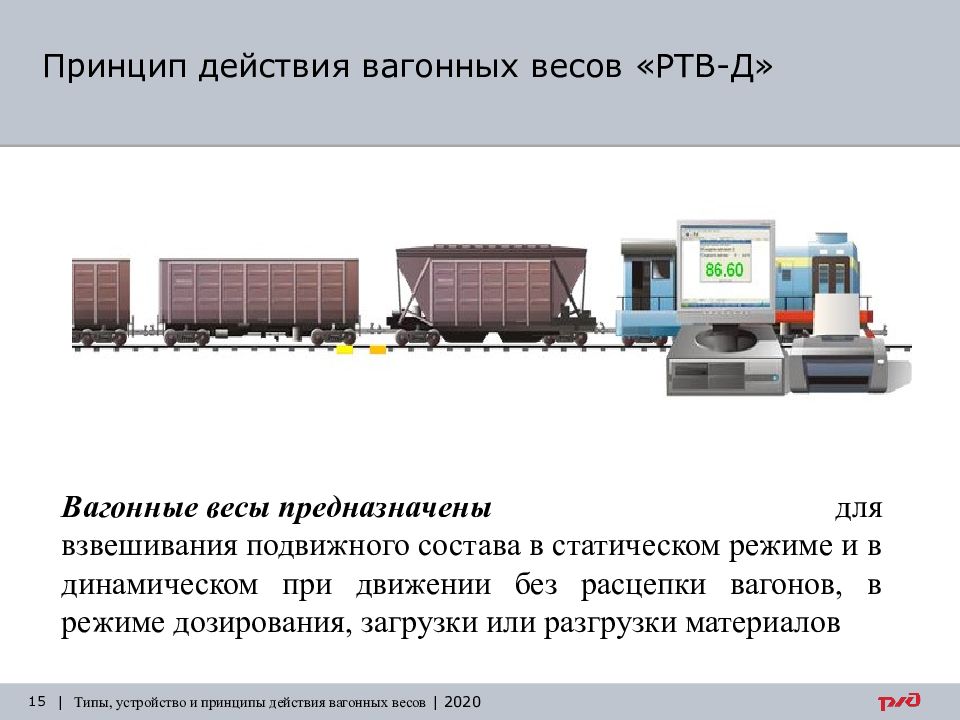

| Типы, устройство и принципы действия вагонных весов | 2020 Вагонные весы предназначены для взвешивания подвижного состава в статическом режиме и в динамическом при движении без расцепки вагонов, в режиме дозирования, загрузки или разгрузки материалов

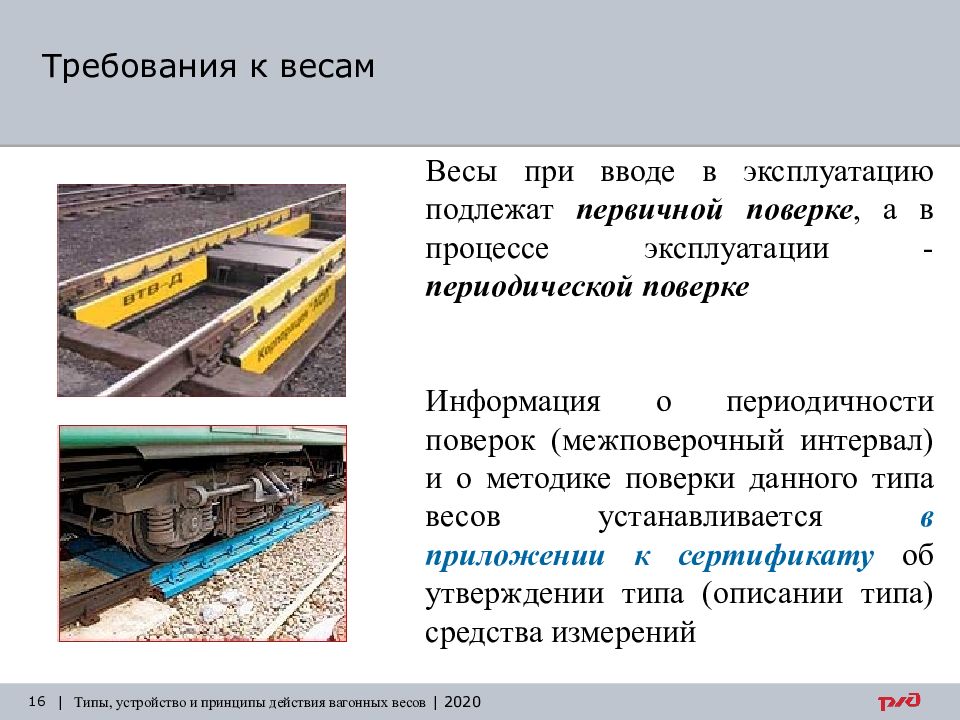

| Типы, устройство и принципы действия вагонных весов | 2020 Весы при вводе в эксплуатацию подлежат первичной поверке, а в процессе эксплуатации - периодической поверке Информация о периодичности поверок ( межповерочный интервал) и о методике поверки данного типа весов устанавливается в приложении к сертификату об утверждении типа (описании типа) средства измерений
| Типы, устройство и принципы действия вагонных весов | 2020 Результаты поверки весов удостоверяются знаком поверки и/или свидетельством о поверке При положительных результатах поверки на средство измерений наносится оттиск личного клейма поверителя в предусмотренное для этого место
| Технические средства для измерения массы грузов | 2017 При вводе весов в эксплуатацию ответственный работник балансодержателя весов оформляет технический паспорт учетной формы МПУ-11
| Типы, устройство и принципы действия вагонных весов | 2020 центров метрологии железных дорог балансодержателя весов применяющее весы подразделение причастных подразделений аппарата управления ОАО «РЖД» ревизорами по безопасности движения поездов и коммерческими ревизорами В техническом паспорте учетной формы МПУ-11 записи о выявленных неисправностях весовых и подходных путей, фундаментов и будок, о неправильной эксплуатации весов и другие записи (об устранении выявленных неисправностей) делаются руководителями и ответственными работниками: С содержанием данных записей должен быть ознакомлен под роспись начальник железнодорожной станции или руководитель применяющего весы подразделения для незамедлительного принятия мер

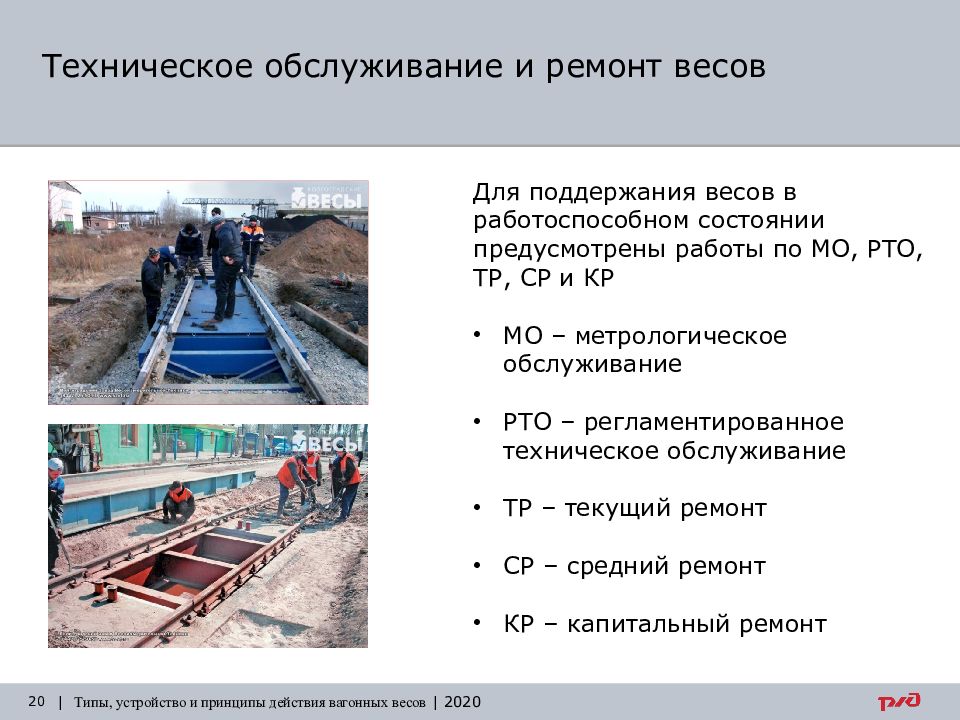

| Типы, устройство и принципы действия вагонных весов | 2020 Для поддержания весов в работоспособном состоянии предусмотрены работы по МО, РТО, ТР, СР и КР МО – метрологическое обслуживание РТО – регламентированное техническое обслуживание ТР – текущий ремонт СР – средний ремонт КР – капитальный ремонт

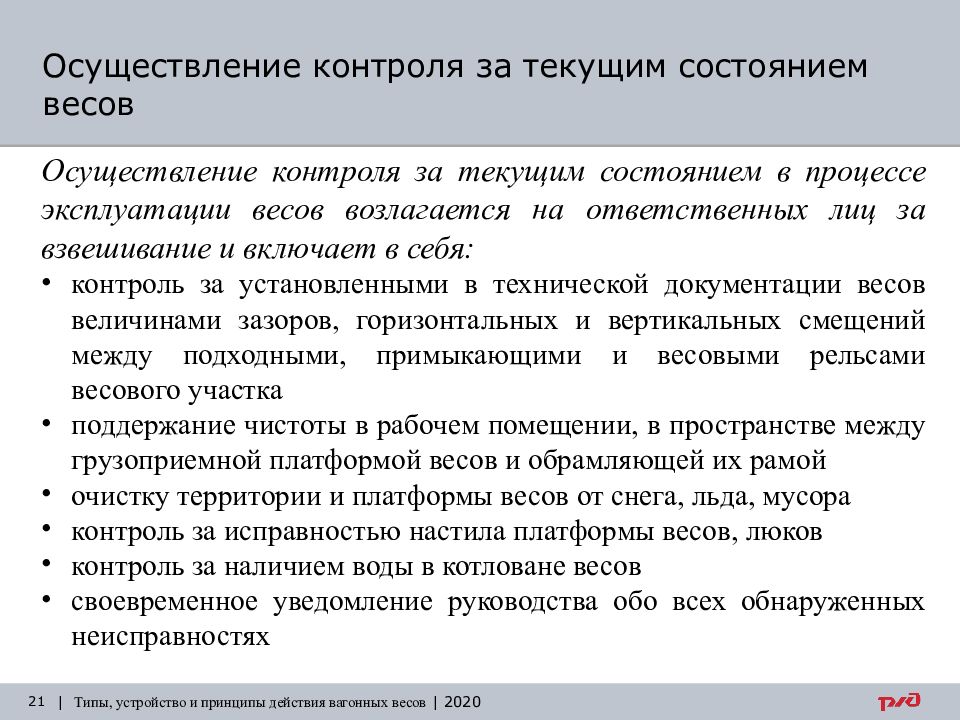

| Типы, устройство и принципы действия вагонных весов | 2020 Осуществление контроля за текущим состоянием в процессе эксплуатации весов возлагается на ответственных лиц за взвешивание и включает в себя: контроль за установленными в технической документации весов величинами зазоров, горизонтальных и вертикальных смещений между подходными, примыкающими и весовыми рельсами весового участка поддержание чистоты в рабочем помещении, в пространстве между грузоприемной платформой весов и обрамляющей их рамой очистку территории и платформы весов от снега, льда, мусора контроль за исправностью настила платформы весов, люков контроль за наличием воды в котловане весов своевременное уведомление руководства обо всех обнаруженных неисправностях
