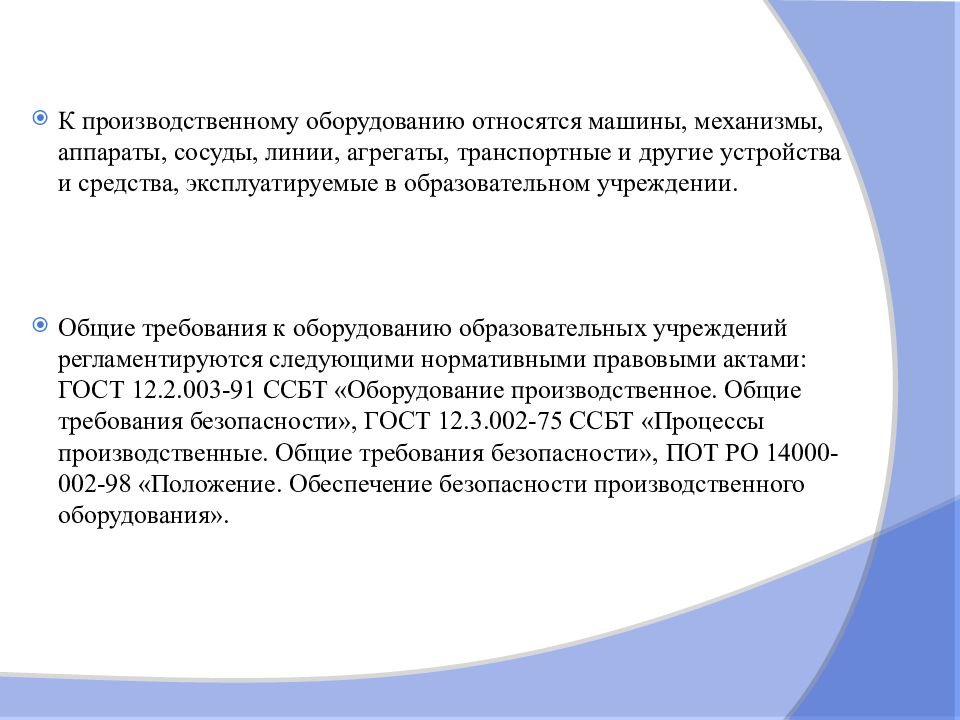

К производственному оборудованию относятся машины, механизмы, аппараты, сосуды, линии, агрегаты, транспортные и другие устройства и средства, эксплуатируемые в образовательном учреждении. Общие требования к оборудованию образовательных учреждений регламентируются следующими нормативными правовыми актами: ГОСТ 12.2.003-91 ССБТ «Оборудование производственное. Общие требования безопасности», ГОСТ 12.3.002-75 ССБТ «Процессы производственные. Общие требования безопасности», ПОТ РО 14000-002-98 «Положение. Обеспечение безопасности производственного оборудования».

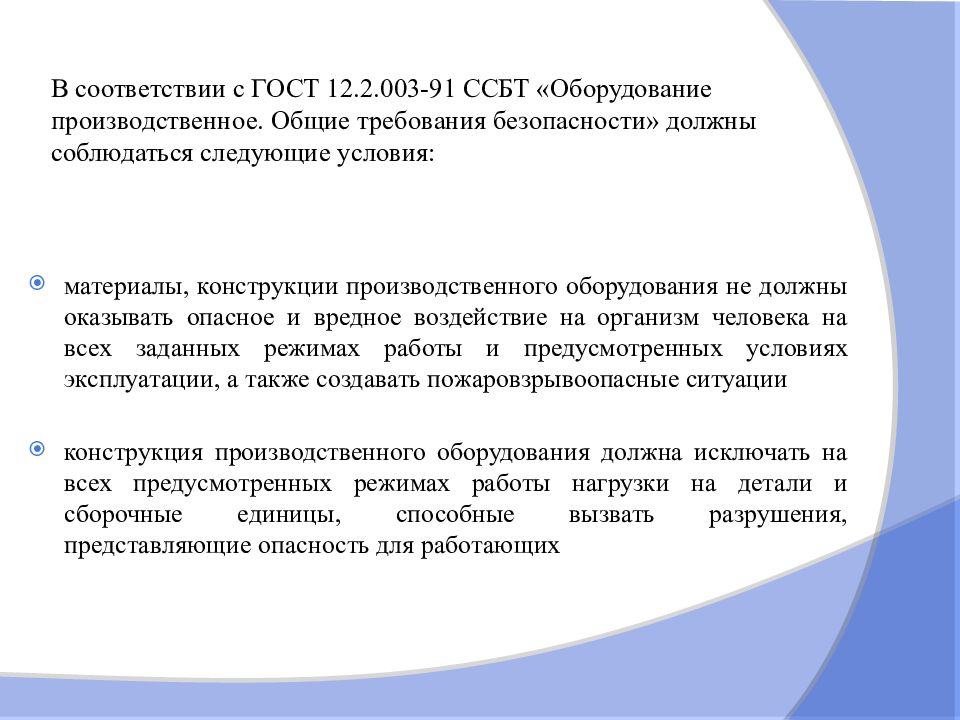

материалы, конструкции производственного оборудования не должны оказывать опасное и вредное воздействие на организм человека на всех заданных режимах работы и предусмотренных условиях эксплуатации, а также создавать пожаровзрывоопасные ситуации конструкция производственного оборудования должна исключать на всех предусмотренных режимах работы нагрузки на детали и сборочные единицы, способные вызвать разрушения, представляющие опасность для работающих В соответствии с ГОСТ 12.2.003-91 ССБТ «Оборудование производственное. Общие требования безопасности» должны соблюдаться следующие условия:

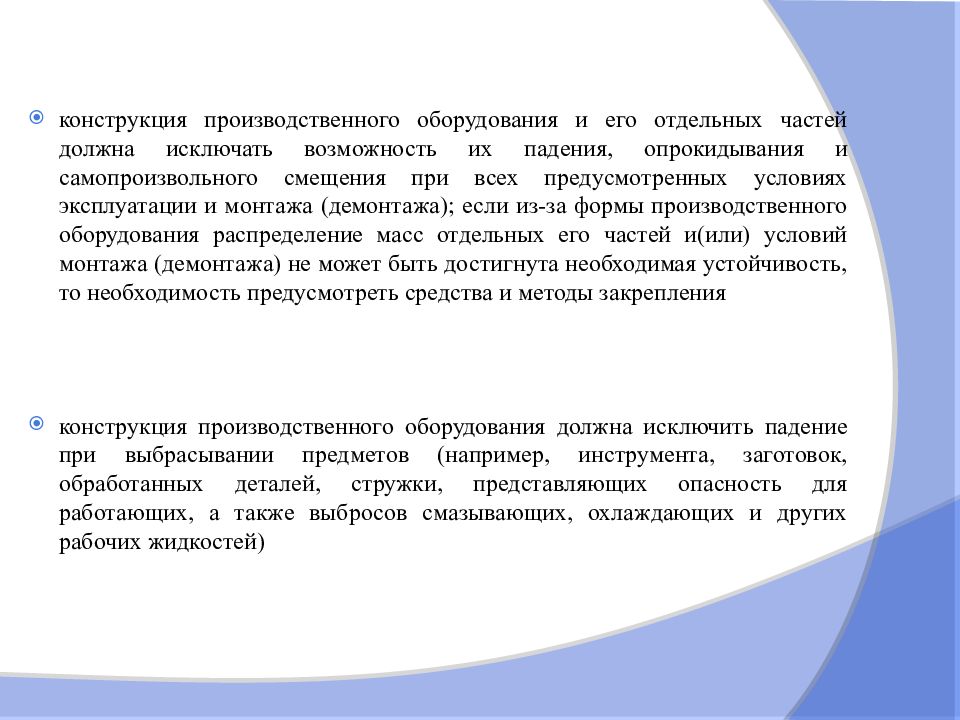

конструкция производственного оборудования и его отдельных частей должна исключать возможность их падения, опрокидывания и самопроизвольного смещения при всех предусмотренных условиях эксплуатации и монтажа (демонтажа); если из-за формы производственного оборудования распределение масс отдельных его частей и(или) условий монтажа (демонтажа) не может быть достигнута необходимая устойчивость, то необходимость предусмотреть средства и методы закрепления конструкция производственного оборудования должна исключить падение при выбрасывании предметов (например, инструмента, заготовок, обработанных деталей, стружки, представляющих опасность для работающих, а также выбросов смазывающих, охлаждающих и других рабочих жидкостей)
Рисунок 1 – Ограждения для станков

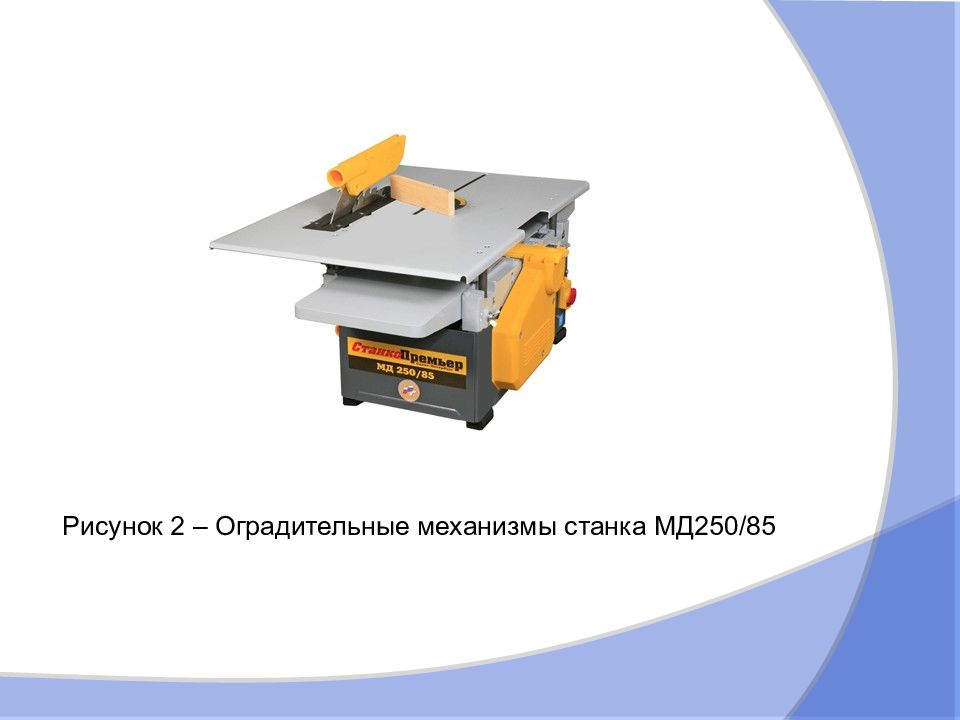

Рисунок 2 – Оградительные механизмы станка МД250 / 85

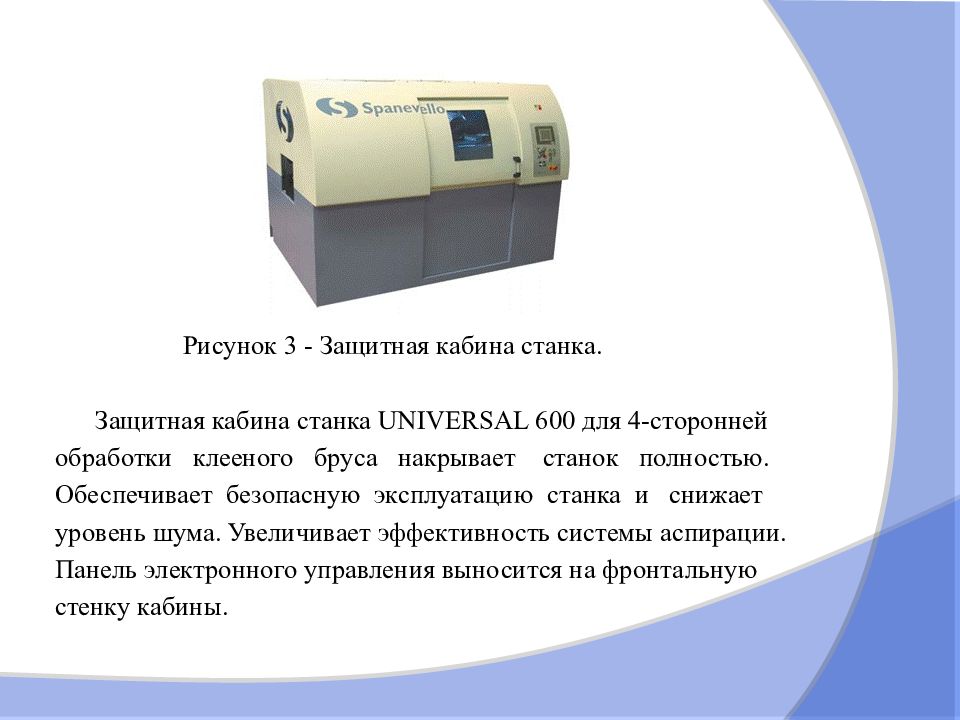

Рисунок 3 - Защитная кабина станка. Защитная кабина станка UNIVERSAL 600 для 4-сторонней обработки клееного бруса накрывает станок полностью. Обеспечивает безопасную эксплуатацию станка и снижает уровень шума. Увеличивает эффективность системы аспирации. Панель электронного управления выносится на фронтальную стенку кабины.
движущиеся части производственного оборудования, являющиеся источником травмоопасности, должны быть ограждены или расположены так, чтобы исключалась возможность прикасания к ним работающего или использованы другие средства (например, двуручное управление), предотвращающие травмирование конструкция зажимных, захватывающих, подъемных и загрузочных устройств или их приводов должна исключать возможность возникновения опасности при полном или частичном самопроизвольном прекращении подачи энергии, а также исключать самопроизвольное изменение состояния этих устройств при восстановлении подачи энергии

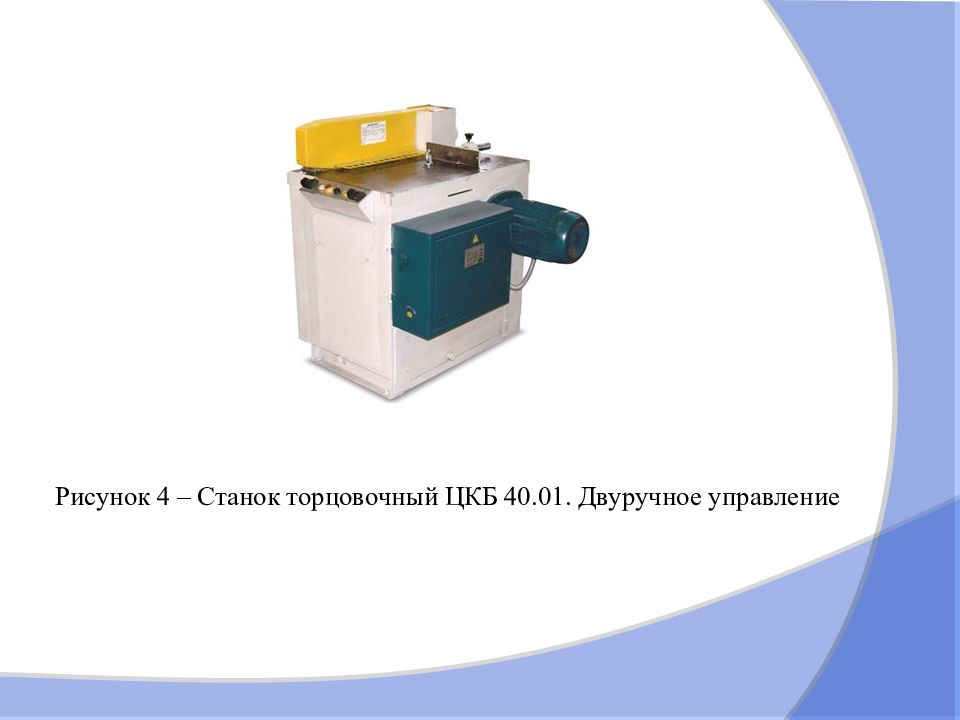

Рисунок 4 – Станок торцовочный ЦКБ 40.01. Двуручное управление

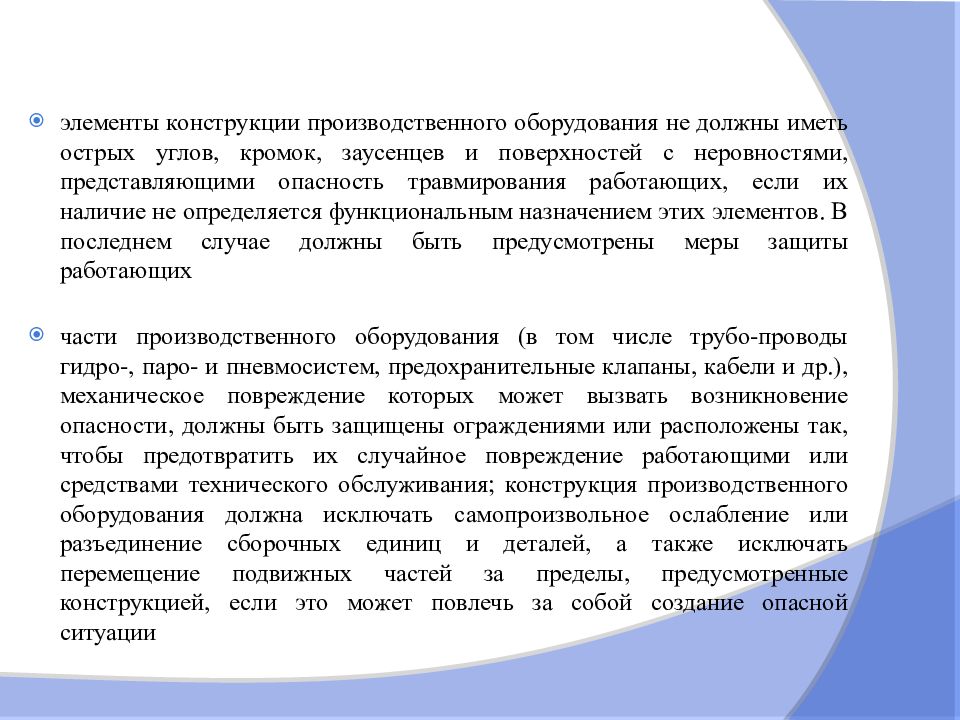

элементы конструкции производственного оборудования не должны иметь острых углов, кромок, заусенцев и поверхностей с неровностями, представляющими опасность травмирования работающих, если их наличие не определяется функциональным назначением этих элементов. В последнем случае должны быть предусмотрены меры защиты работающих части производственного оборудования (в том числе трубо-проводы гидро -, паро - и пневмосистем, предохранительные клапаны, кабели и др.), механическое повреждение которых может вызвать возникновение опасности, должны быть защищены ограждениями или расположены так, чтобы предотвратить их случайное повреждение работающими или средствами технического обслуживания; конструкция производственного оборудования должна исключать самопроизвольное ослабление или разъединение сборочных единиц и деталей, а также исключать перемещение подвижных частей за пределы, предусмотренные конструкцией, если это может повлечь за собой создание опасной ситуации

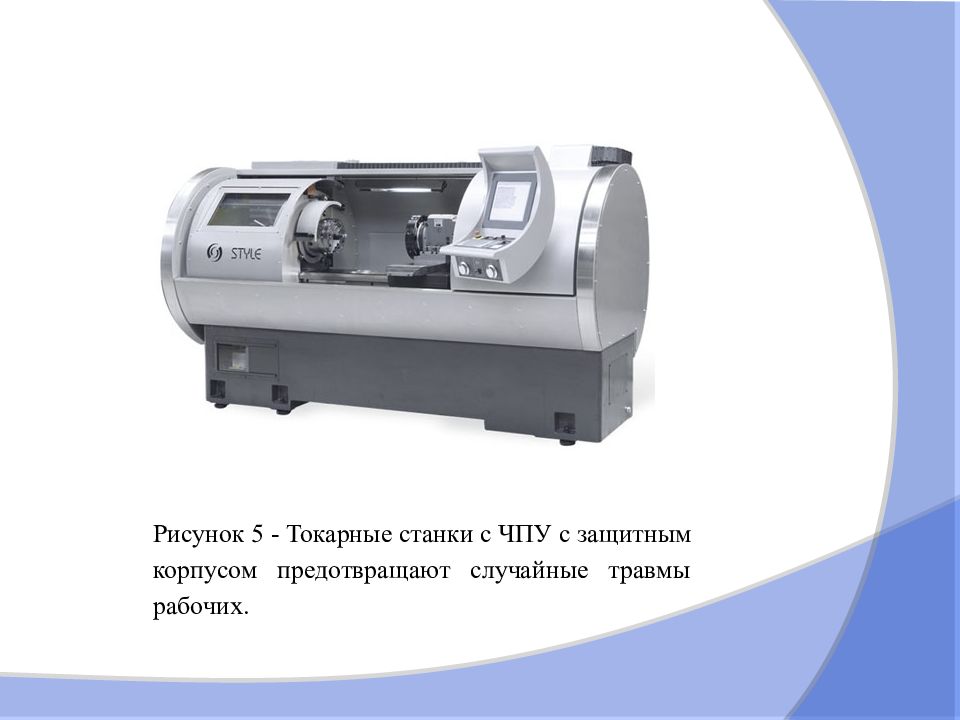

Рисунок 5 - Токарные станки с ЧПУ с защитным корпусом предотвращают случайные травмы рабочих.
Рисунок 6 - LEVIGA 30 11 RRT. Шлифовально-калибровальное оборудование LEVIGA 30 11 RRT. Аварийная остановка станка происходит в 3х случаях от трех устройств: остановка в случае недостаточного натяжения, остановка в случае повреждения шлифовальной ленты, остановка в случае недостаточного давления сжатого воздуха в контуре. Эти устройства немедленно приводят в действие пневматический тормозной диск большого диаметра, действующий непосредственно на рабочие узлы и останавливающий их в течение 3х секунд.
Рисунок 7 – Станок с ножным аварийным тормозом. Токарно-винторезный станок CS6166B показан на рисунке 7. Этот станок оснащен аварийной тормозной педалью. В случае нажатия на неё, станок останавливается за 0,65 секунды.
производственное оборудование должно быть пожаровзры-вобезопасным в предусмотренных условиях эксплуатации; конструкция производственного оборудования, приводимого в действие электрической энергией, должна включать устройства (средства) для обеспечения электробезопасности производственное оборудование, действующее с помощью неэлектрической энергии (например, гидравлической, пневматической, энергии пара), должно быть выполнено так, чтобы все опасности, вызываемые этими видами энергии, были исключены

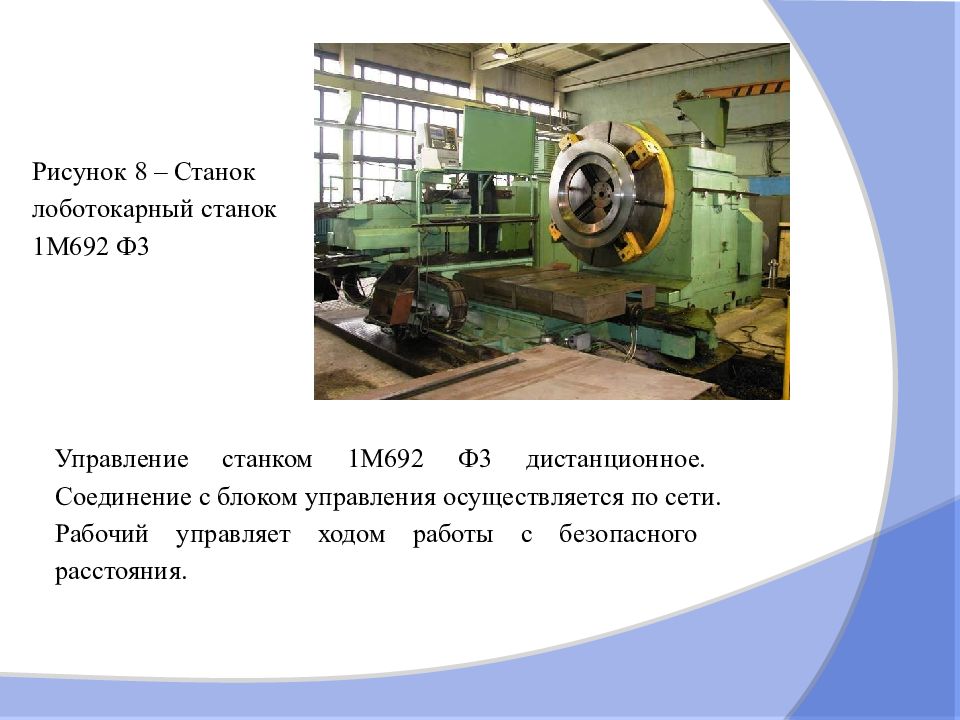

Рисунок 8 – Станок лоботокарный станок 1М692 Ф3 Управление станком 1М692 Ф3 дистанционное. Соединение с блоком управления осуществляется по сети. Рабочий управляет ходом работы с безопасного расстояния.
Рисунок 9 – Станок для резки каменных плит MBS3000 Управление станком MBS300 0 дистанционное. Соединение с блоком управления может быть организованно беспроводным и проводным способами. Управление с безопасного расстояния исключает травмирование рабочего.

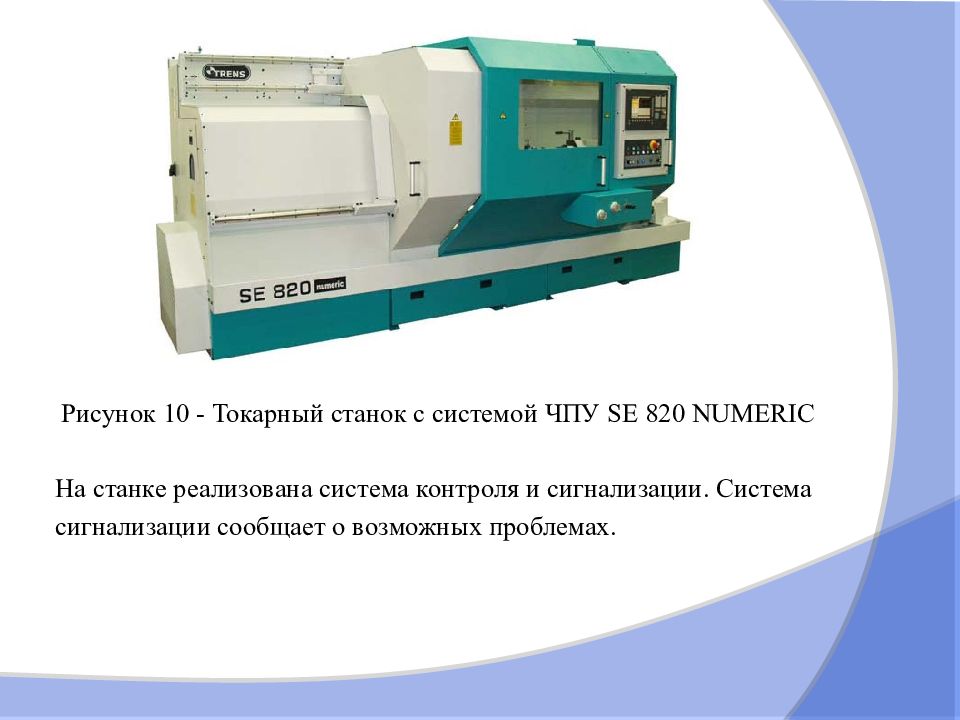

Рисунок 10 - Токарный станок с системой ЧПУ SE 820 NUMERIC На станке реализована система контроля и сигнализации. Система сигнализации сообщает о возможных проблемах.

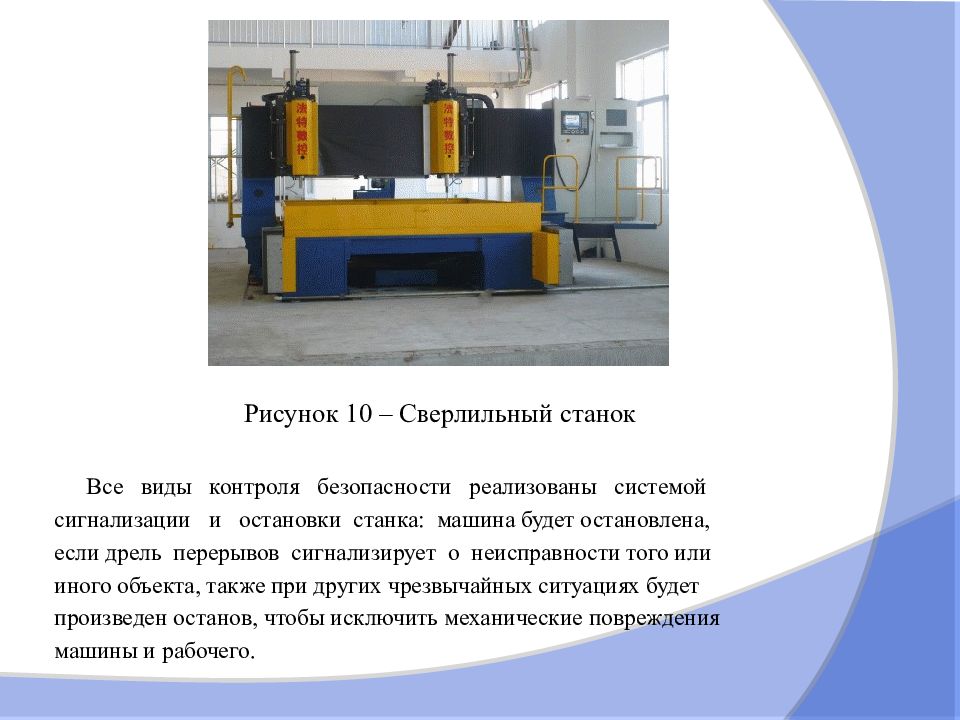

Рисунок 10 – Сверлильный станок Все виды контроля безопасности реализованы системой сигнализации и остановки станка: машина будет остановлена, если дрель перерывов сигнализирует о неисправности того или иного объекта, также при других чрезвычайных ситуациях будет произведен останов, чтобы исключить механические повреждения машины и рабочего.
конструкция производственного оборудования и (или) его размещение должны исключать контакт его горючих частей с пожаровзрывоопасными веществами, если такой контакт может явиться причиной пожара или взрыва, а также исключать возможность соприкосновения работника с горячими или переохлажденными частями или нахождение в непосредственной близости от таких частей, если это может повлечь за собой травмирование, перегрев или переохлаждение работника
Рисунок 11 – Индивидуальные средства защиты Для определенного оборудования необходимы специальные средства индивидуальной защиты, которые определены при работе с конкретным оборудованием.
Требования безопасности к оборудованию оградительные сооружения предохранительные средства защиты оборудования тормозные средства защиты использование средств дистанционного управления использование средств автоматического контроля и сигнализации использование средств индивидуальной защиты
Спасибо за внимание!
