Выполнила: студентка гр. БП – 417 Саморцева Валентина Проверил: доцент, к.т.н. Игнатович И.А.

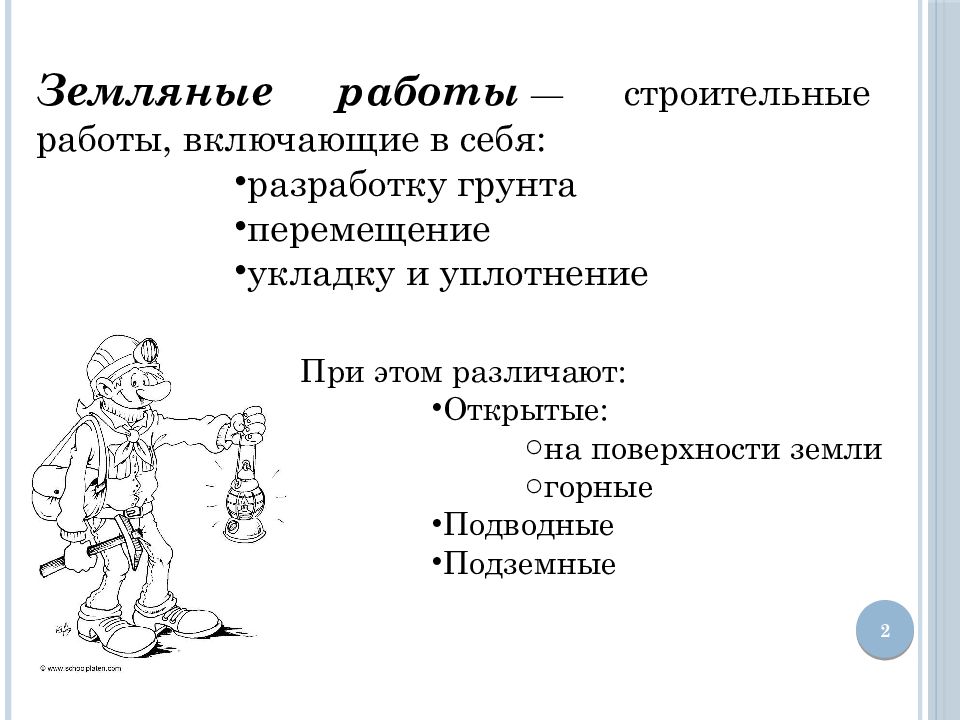

Земляные работы — строительные работы, включающие в себя: разработку грунта перемещение укладку и уплотнение 2 При этом различают: Открытые: на поверхности земли горные Подводные Подземные
Нормативные документы: СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» Раздел 5. ПОТ РО 14000-005 «Работы с повышенной опасностью» Раздел 20. 3

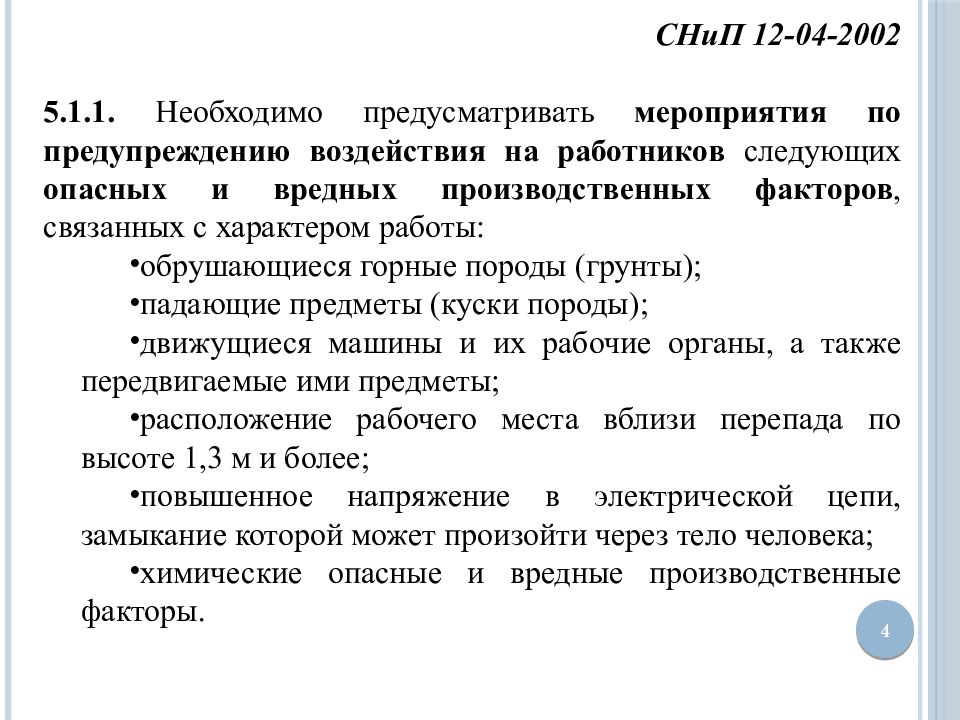

СНиП 12-04-2002 5.1.1. Необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы: обрушающиеся горные породы (грунты); падающие предметы (куски породы); движущиеся машины и их рабочие органы, а также передвигаемые ими предметы; расположение рабочего места вблизи перепада по высоте 1,3 м и более; повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека; химические опасные и вредные производственные факторы. 4

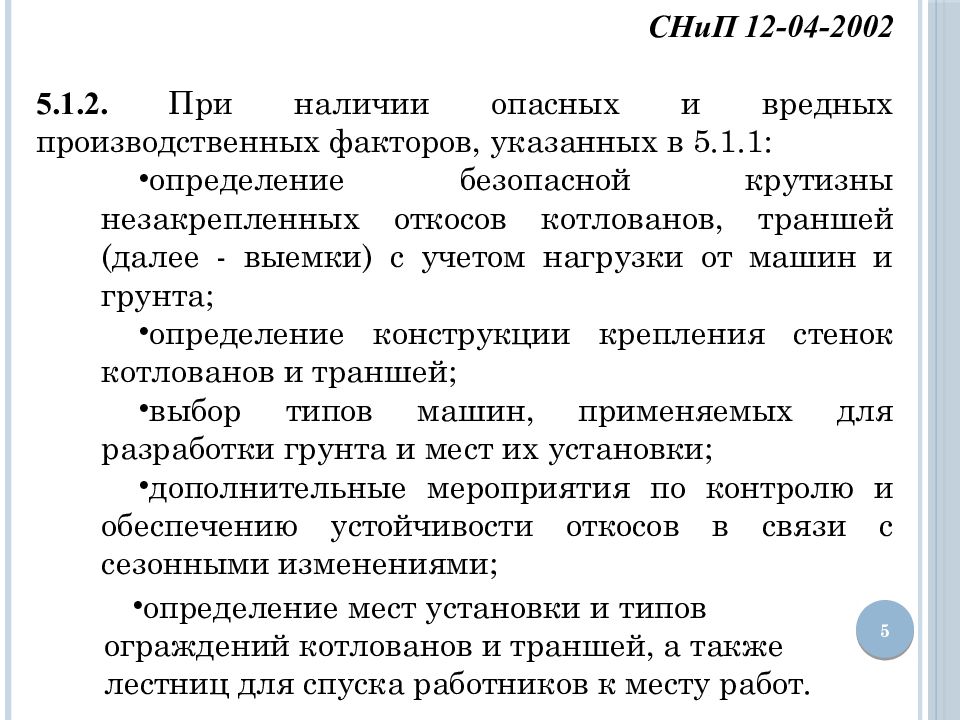

СНиП 12-04-2002 5.1.2. При наличии опасных и вредных производственных факторов, указанных в 5.1.1: определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее - выемки) с учетом нагрузки от машин и грунта; определение конструкции крепления стенок котлованов и траншей; выбор типов машин, применяемых для разработки грунта и мест их установки; дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями; 5 определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.
СНиП 12-04-2002 5.1.5. Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается только при помощи лопат, без помощи ударных инструментов. Применение землеройных машин в местах пересечения выемок с действующими коммуникациями, не защищенными от механических повреждений, разрешается по согласованию с организациями - владельцами коммуникаций. 6
ПОТ РО 14000-005-98 До начала земляных работ на промплощадке и прилегающей территории перед разрытием шурфов, котлованов или траншей необходимо: Место работ надежно оградить по всему периметру ; в дневное время у места работы выставить предупредительные знаки на расстоянии 5 м со стороны движения транспорта; С наступлением темноты установить на ограждении с лобовой стороны на высоте 1,5 м сигнальный красный свет, а место работы осветить прожекторами или переносными электрическими лампочками, установленными на высоте не менее 2 м. 7
ПОТ РО 14000-005-98 Производство земляных работ в зоне расположения подземных коммуникаций допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций. 8

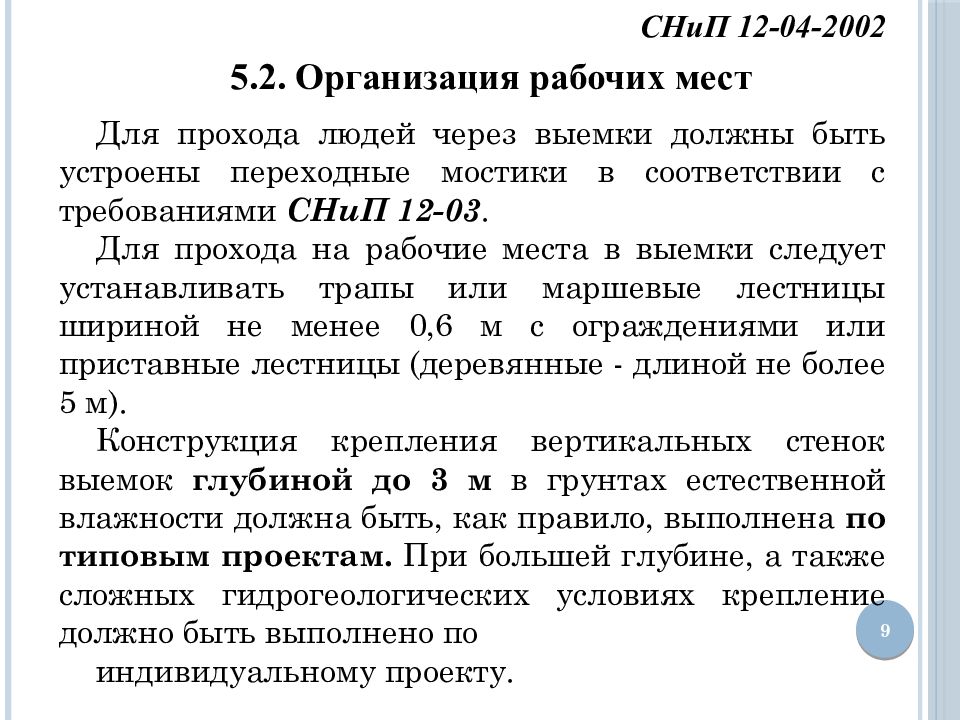

СНиП 12-04-2002 5.2. Организация рабочих мест Для прохода людей через выемки должны быть устроены переходные мостики в соответствии с требованиями СНиП 12-03. Для прохода на рабочие места в выемки следует устанавливать трапы или маршевые лестницы шириной не менее 0,6 м с ограждениями или приставные лестницы (деревянные - длиной не более 5 м). Конструкция крепления вертикальных стенок выемок глубиной до 3 м в грунтах естественной влажности должна быть, как правило, выполнена по типовым проектам. При большей глубине, а также сложных гидрогеологических условиях крепление должно быть выполнено по индивидуальному проекту. 9
Барьерное ограждение по краям траншеи предотвращает падение работников Земляные работы вблизи здания: для предотвращения его обрушения необходимы подпорки 10

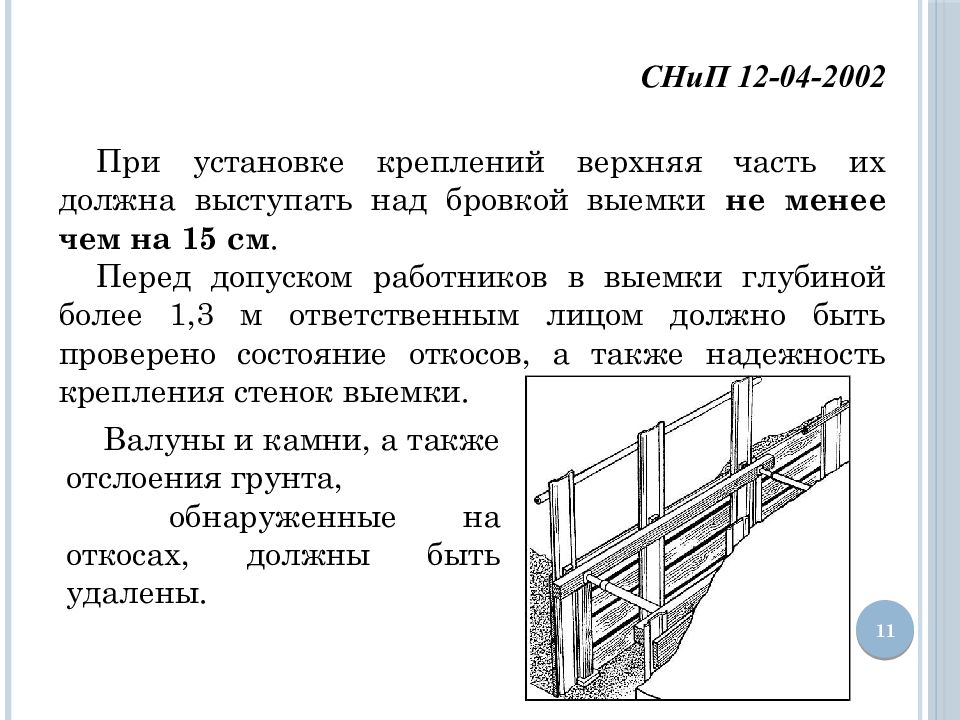

СНиП 12-04-2002 При установке креплений верхняя часть их должна выступать над бровкой выемки не менее чем на 15 см. Перед допуском работников в выемки глубиной более 1,3 м ответственным лицом должно быть проверено состояние откосов, а также надежность крепления стенок выемки. Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены. 11

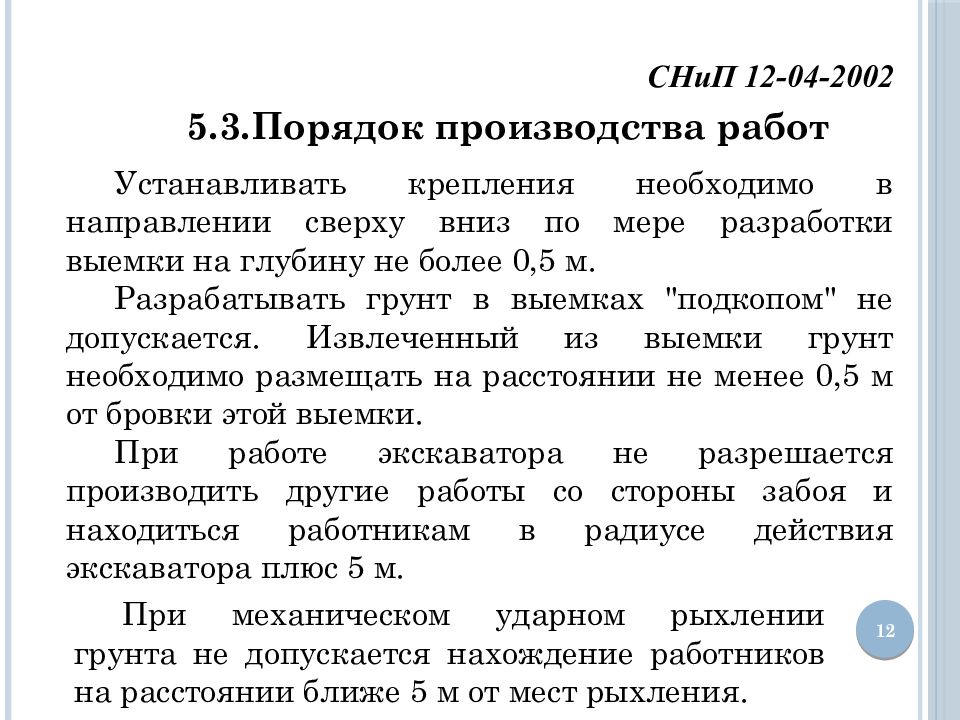

СНиП 12-04-2002 5.3.Порядок производства работ Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м. Разрабатывать грунт в выемках "подкопом" не допускается. Извлеченный из выемки грунт необходимо размещать на расстоянии не менее 0,5 м от бровки этой выемки. При работе экскаватора не разрешается производить другие работы со стороны забоя и находиться работникам в радиусе действия экскаватора плюс 5 м. 12 При механическом ударном рыхлении грунта не допускается нахождение работников на расстоянии ближе 5 м от мест рыхления.

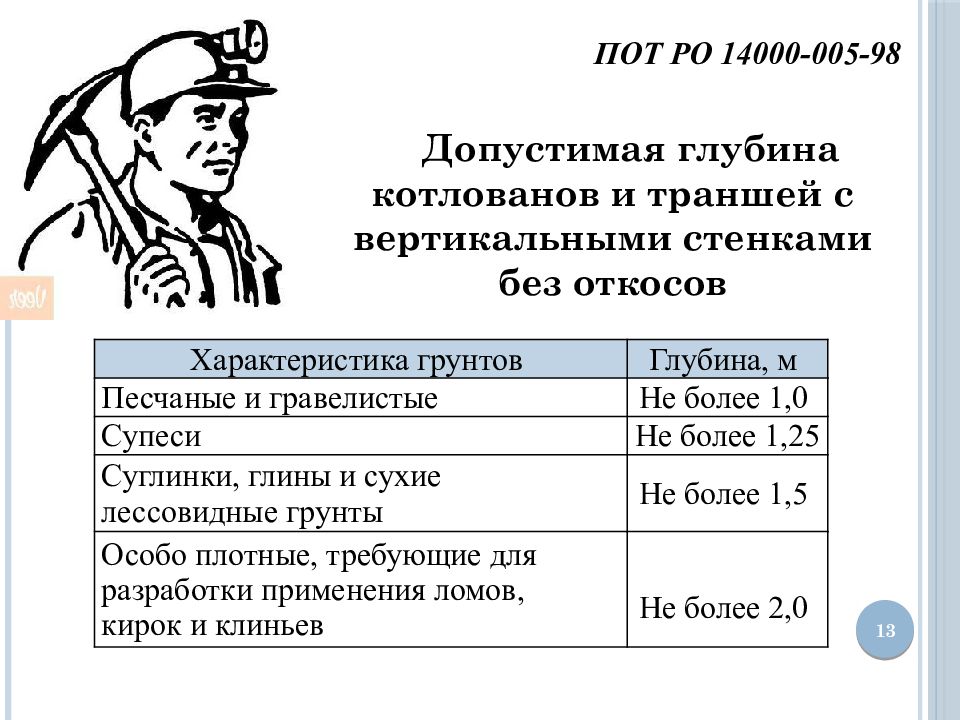

ПОТ РО 14000-005-98 Допустимая глубина котлованов и траншей с вертикальными стенками без откосов Характеристика грунтов Глубина, м Песчаные и гравелистые Не более 1,0 Супеси Не более 1,25 Суглинки, глины и сухие лессовидные грунты Не более 1,5 Особо плотные, требующие для разработки применения ломов, кирок и клиньев Не более 2,0 13

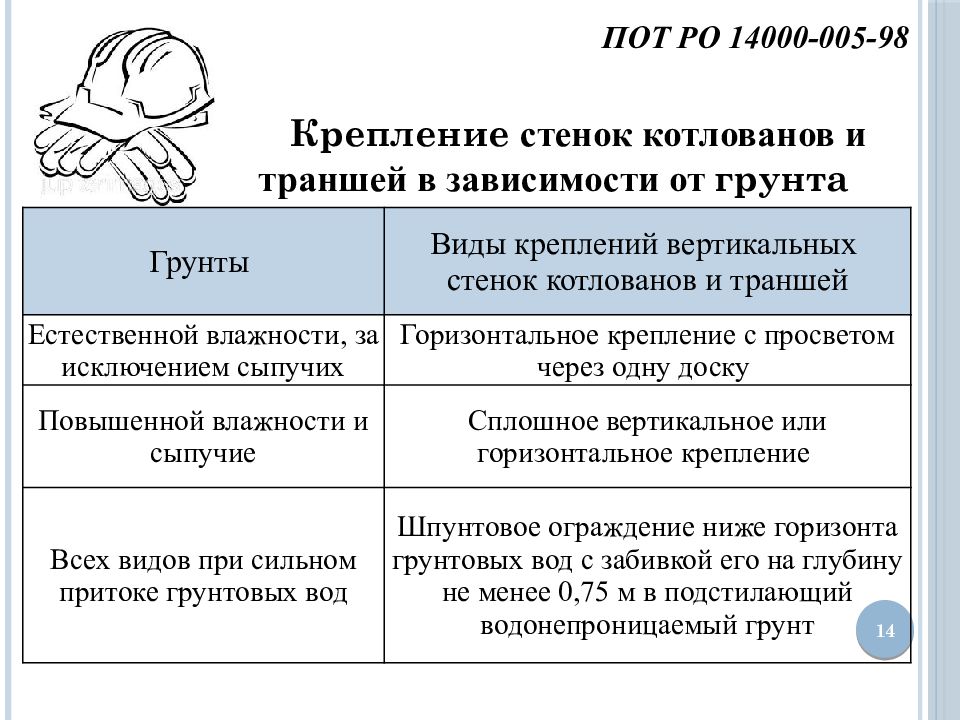

ПОТ РО 14000-005-98 Крепление стенок котлованов и траншей в зависимости от грунта Грунты Виды креплений вертикальных стенок котлованов и траншей Естественной влажности, за исключением сыпучих Горизонтальное крепление с просветом через одну доску Повышенной влажности и сыпучие Сплошное вертикальное или горизонтальное крепление Всех видов при сильном притоке грунтовых вод Шпунтовое ограждение ниже горизонта грунтовых вод с забивкой его на глубину не менее 0,75 м в подстилающий водонепроницаемый грунт 14

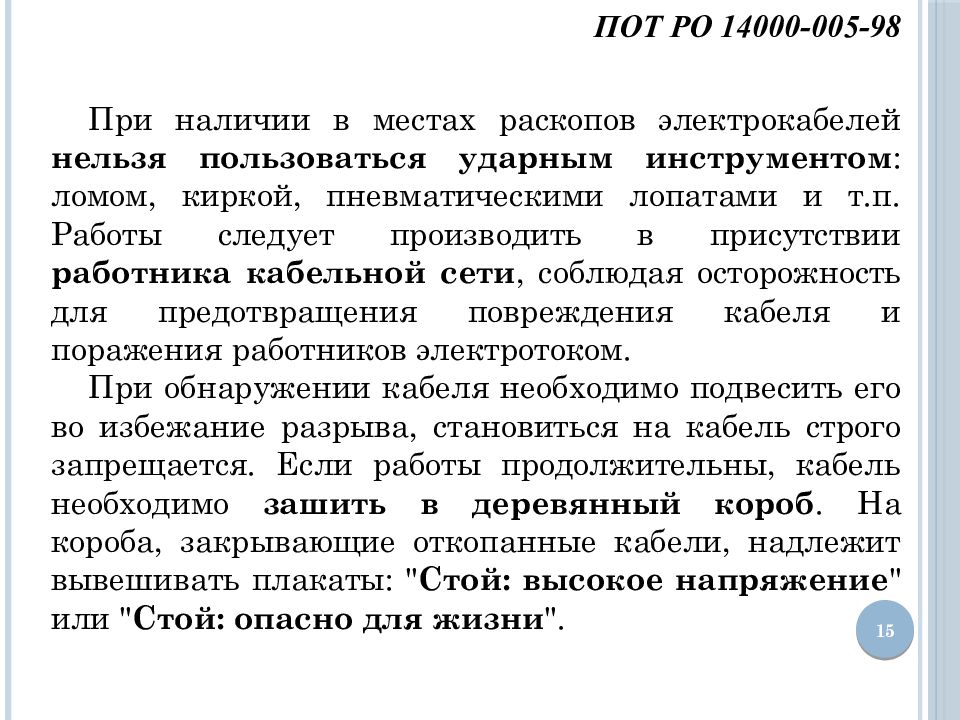

ПОТ РО 14000-005-98 При наличии в местах раскопов электрокабелей нельзя пользоваться ударным инструментом : ломом, киркой, пневматическими лопатами и т.п. Работы следует производить в присутствии работника кабельной сети, соблюдая осторожность для предотвращения повреждения кабеля и поражения работников электротоком. При обнаружении кабеля необходимо подвесить его во избежание разрыва, становиться на кабель строго запрещается. Если работы продолжительны, кабель необходимо зашить в деревянный короб. На короба, закрывающие откопанные кабели, надлежит вывешивать плакаты: " Стой: высокое напряжение " или " Стой: опасно для жизни ". 15

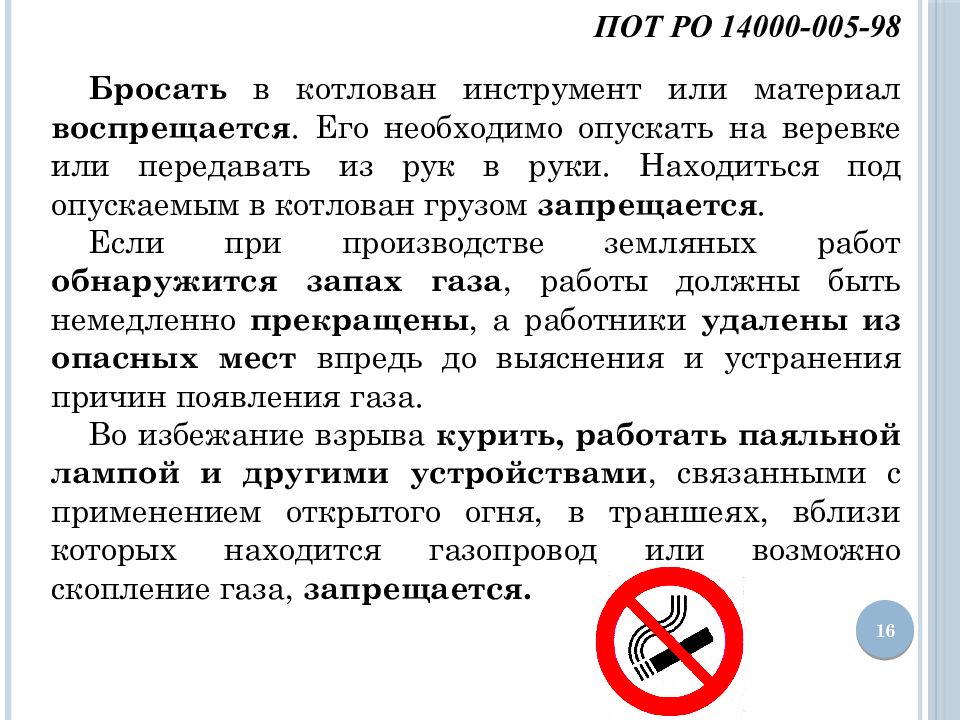

ПОТ РО 14000-005-98 Бросать в котлован инструмент или материал воспрещается. Его необходимо опускать на веревке или передавать из рук в руки. Находиться под опускаемым в котлован грузом запрещается. Если при производстве земляных работ обнаружится запах газа, работы должны быть немедленно прекращены, а работники удалены из опасных мест впредь до выяснения и устранения причин появления газа. Во избежание взрыва курить, работать паяльной лампой и другими устройствами, связанными с применением открытого огня, в траншеях, вблизи которых находится газопровод или возможно скопление газа, запрещается. 16
СНиП 12-04-2002 5.4. Специальные методы производства работ При разработке карьеров необходимо соблюдать требования ПБ 06-07. При разработке скальных, мерзлых земляных грунтов взрывным способом необходимо соблюдать требования ПБ 13-407. В случае электропрогрева грунта напряжение источника питания не должно быть выше 380 В. 17
