Три сестры играли на кухне и одна из них случайно опрокинула банку с вареньем — презентация

ВЫСКАЗЫВАНИЯ ПРОСТЫЕ СЛОЖНЫЕ Сколько операций в высказывании 1 2 и более С помощью определения операции ???

Изображение слайда

ВЫСКАЗЫВАНИЯ ПРОСТЫЕ СЛОЖНЫЕ Сколько операций в высказывании 1 2 и более С помощью определения операции С помощью таблиц истинности

Изображение слайда

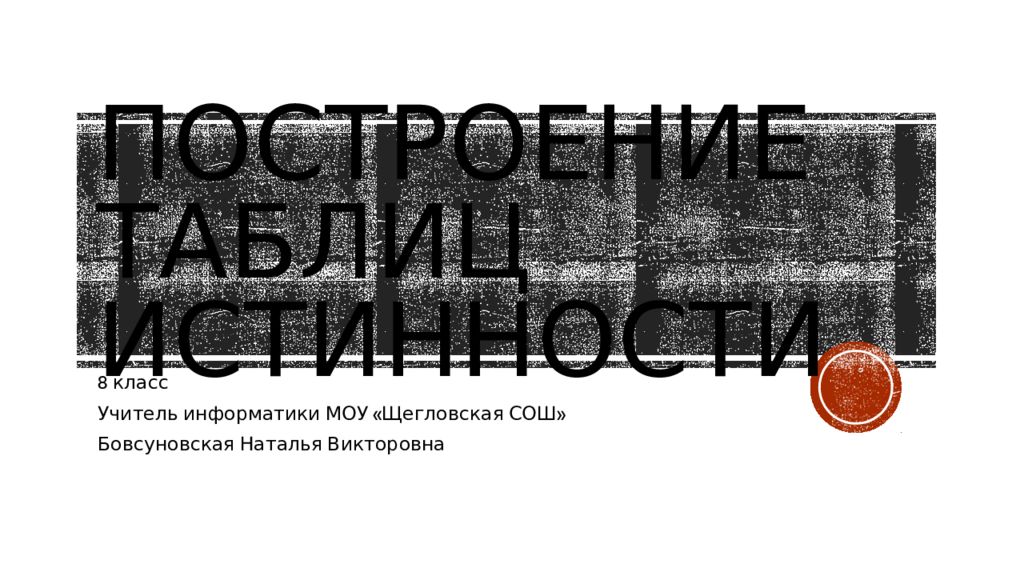

8 класс Учитель информатики МОУ « Щегловская СОШ» Бовсуновская Наталья Викторовна

Изображение слайда

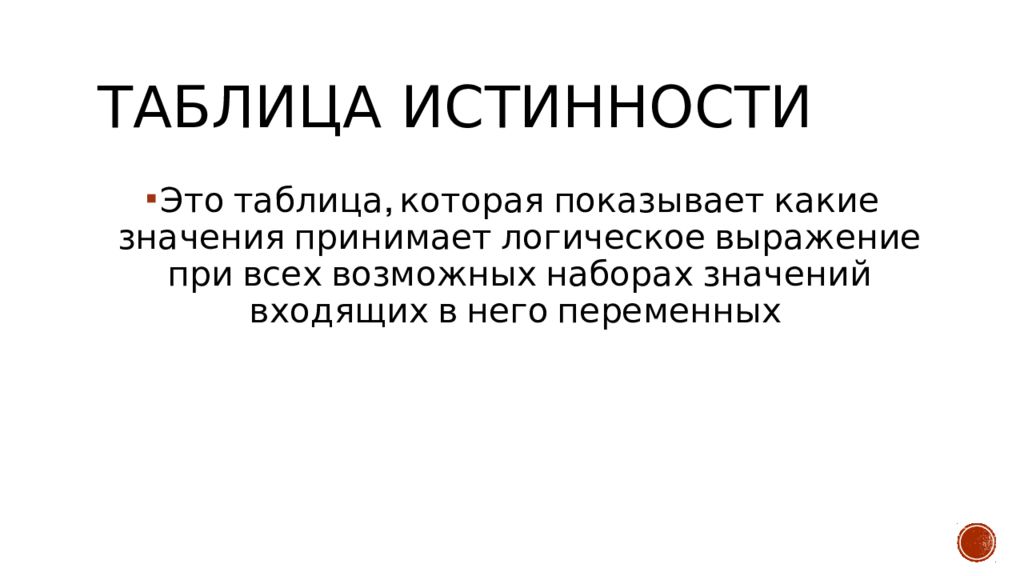

Это таблица, которая показывает какие значения принимает логическое выражение при всех возможных наборах значений входящих в него переменных

Изображение слайда

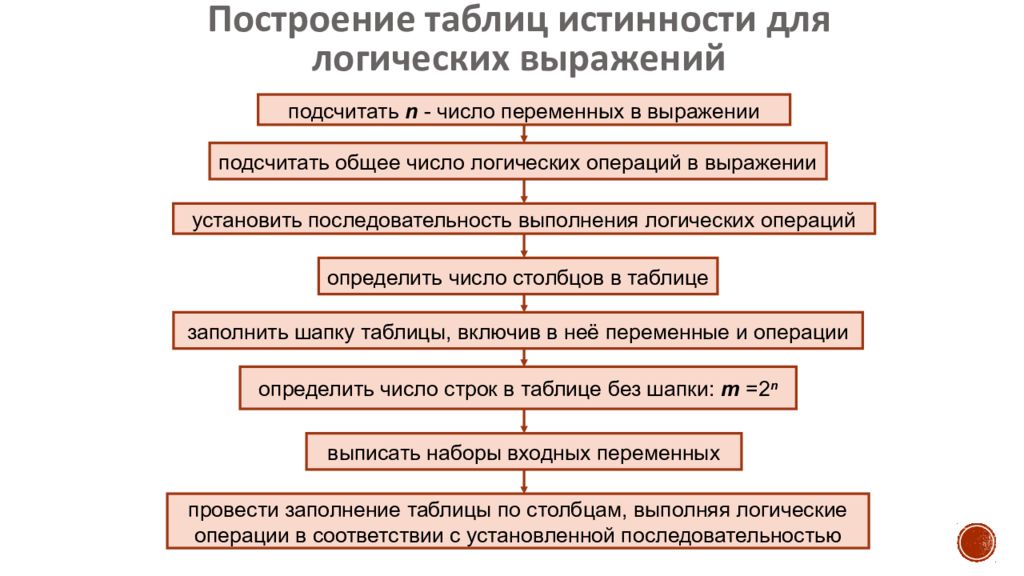

Построение таблиц истинности для логических выражений подсчитать n - число переменных в выражении подсчитать общее число логических операций в выражении установить последовательность выполнения логических операций определить число столбцов в таблице заполнить шапку таблицы, включив в неё переменные и операции определить число строк в таблице без шапки: m =2 n выписать наборы входных переменных провести заполнение таблицы по столбцам, выполняя логические операции в соответствии с установленной последовательностью

Изображение слайда

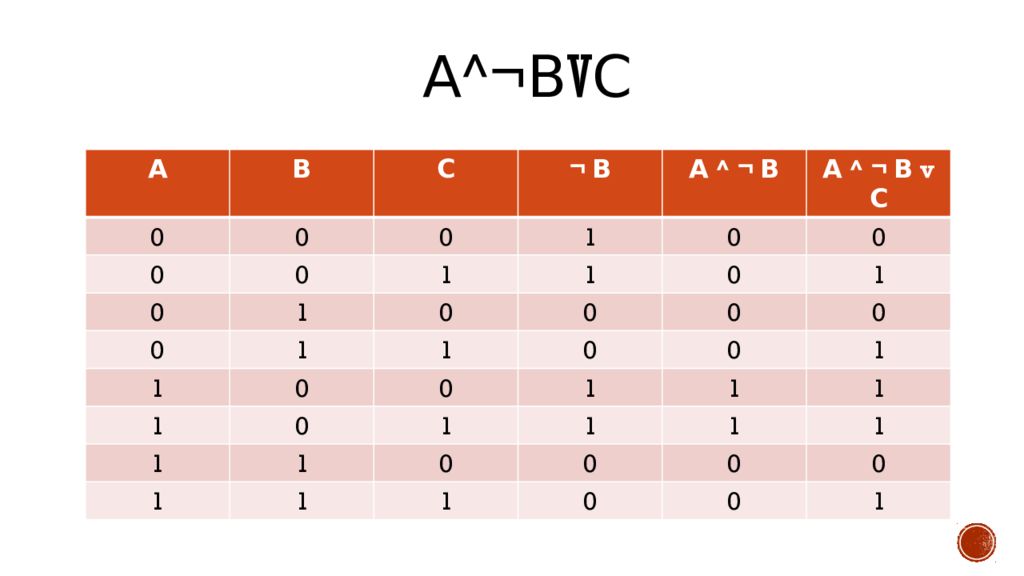

А В С ¬ В А ^ ¬ В А ^ ¬ В v С 0 0 0 1 0 0 0 0 1 1 0 1 0 1 0 0 0 0 0 1 1 0 0 1 1 0 0 1 1 1 1 0 1 1 1 1 1 1 0 0 0 0 1 1 1 0 0 1

Изображение слайда

А ¬ А А v ¬ А 0 1 1 1 0 1 ИЛИ v ВЫРАЖЕНИЕ А v ¬ А ТОЖДЕСТВЕННО ИСТИНО

Изображение слайда

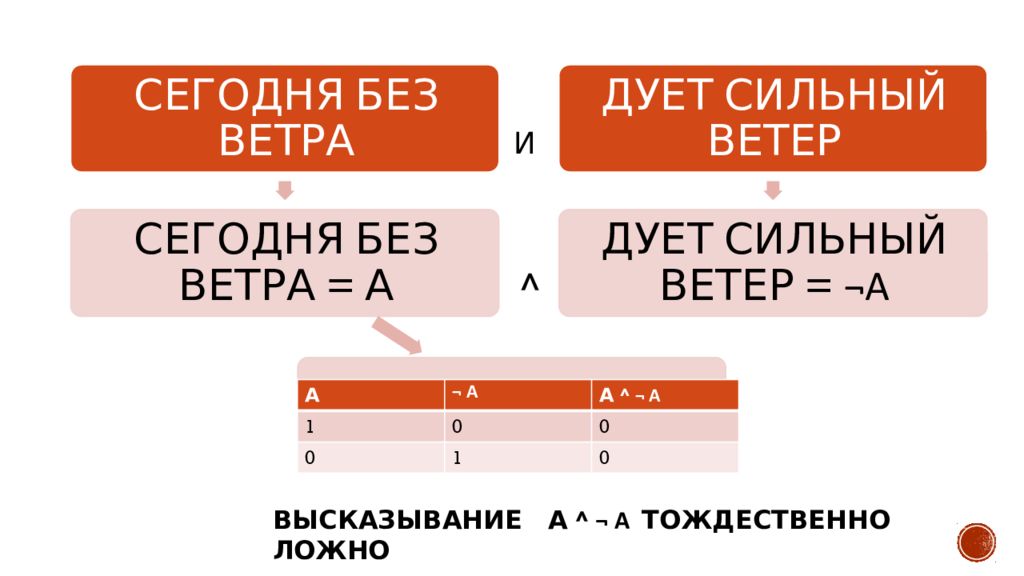

И ^ А ¬ А А ^ ¬ А 1 0 0 0 1 0 ВЫСКАЗЫВАНИЕ А ^ ¬ А ТОЖДЕСТВЕННО ЛОЖНО

Изображение слайда

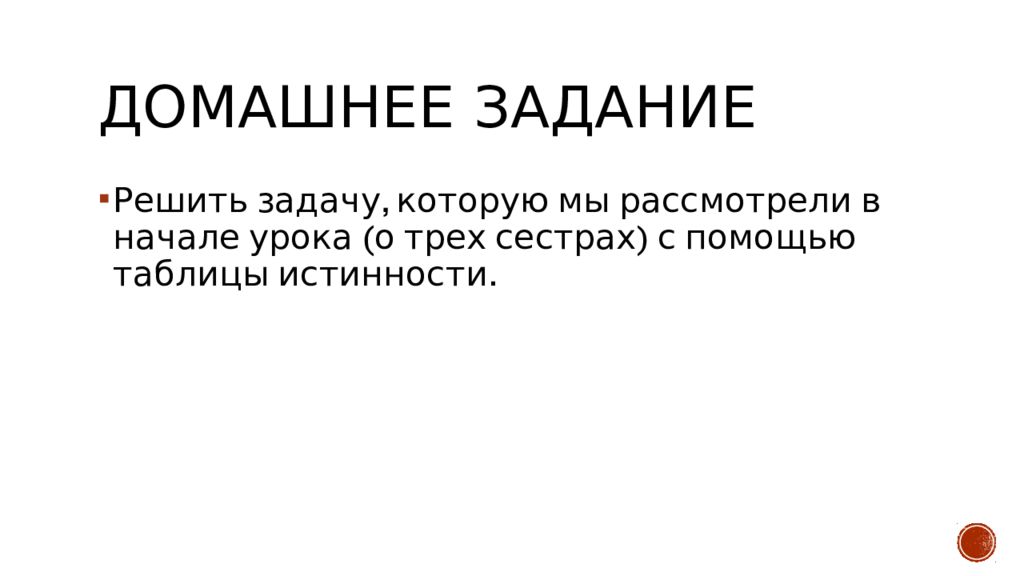

Решить задачу, которую мы рассмотрели в начале урока (о трех сестрах) с помощью таблицы истинности.

Изображение слайда
