У ЗЛЫ ТЕОРИЯ И ПРАКТИКА Презентацию подготовил: Сибиряков С.А.
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн П Прямой (рифовый) узел (+) — узел легко вяжется ; (‑) — под нагрузкой сильно затягивается; — самопроизвольно развязывается — «ползёт», особенно на мокрых, жестких и обледенелых веревках ; (!) — используется для связывания веревок одинакового диаметра; — использование без контрольных узлов недопустимо ; — при больших нагрузках рекомендуется вставлять в середину узла какой‑либо предмет, препятствующий сильному затягиванию (кусок палки, ветки, альпинистский карабин, скальный крюк); — прямой узел с петлей называется рифовым узлом, который на практике используется как вспомогательный, не работающий под нагрузкой (например, для затяжки горловины рюкзака). 2
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн П Прямой (рифовый) узел 3

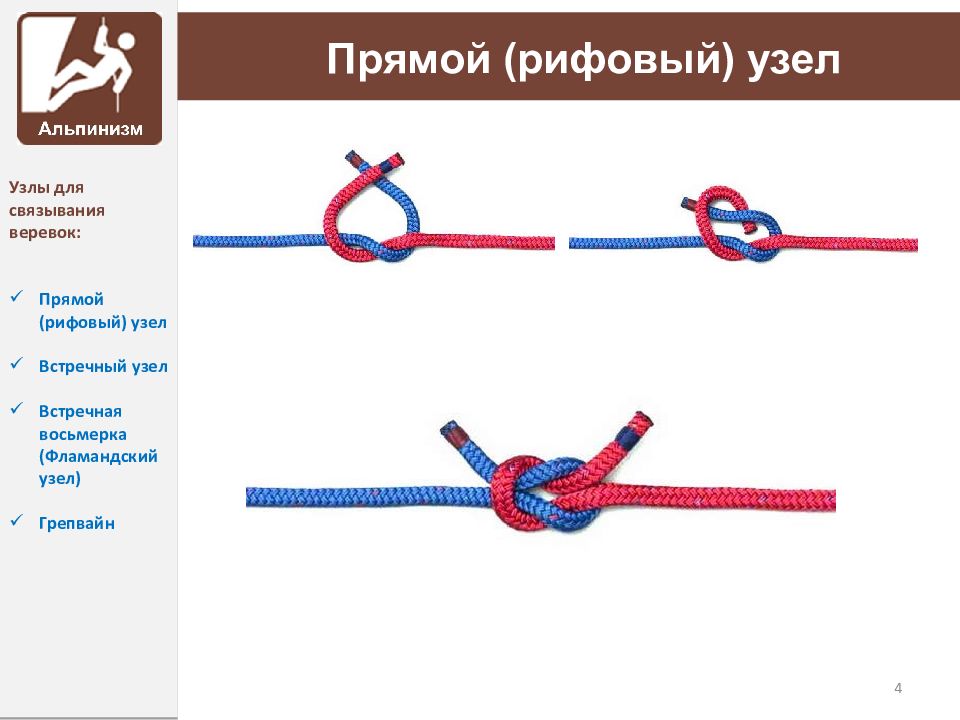

Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн П Прямой (рифовый) узел 4

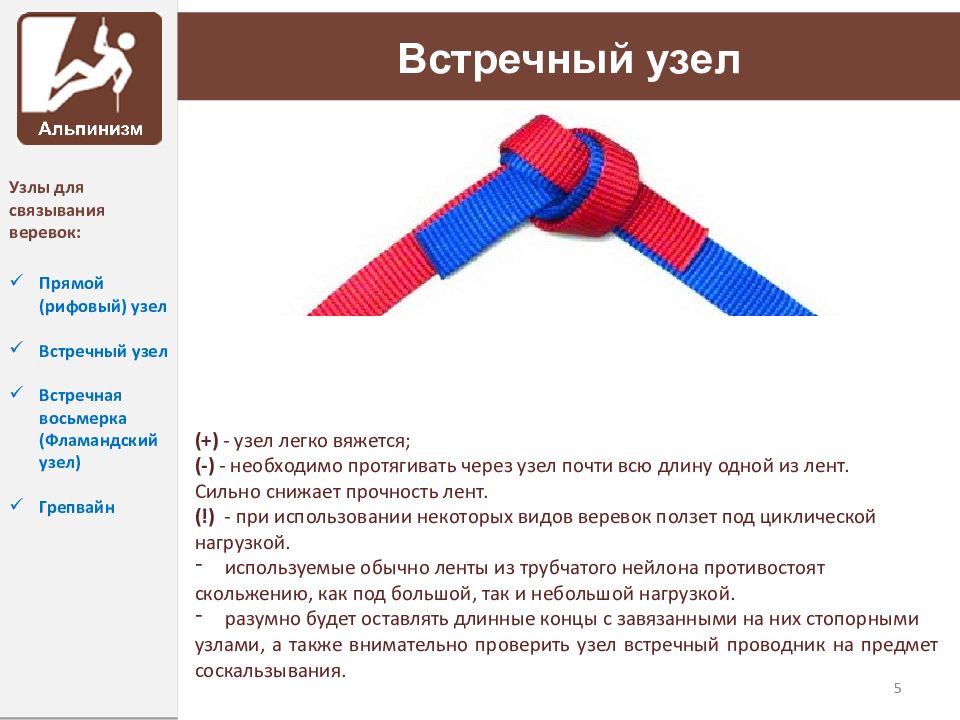

Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречный узел (+) - узел легко вяжется ; (-) - необходимо протягивать через узел почти всю длину одной из лент. Сильно снижает прочность лент. (!) - при использовании некоторых видов веревок ползет под циклической нагрузкой. используемые обычно ленты из трубчатого нейлона противостоят скольжению, как под большой, так и небольшой нагрузкой. разумно будет оставлять длинные концы с завязанными на них стопорными узлами, а также внимательно проверить узел встречный проводник на предмет соскальзывания. 5
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречный узел 6
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречный узел 7
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречная восьмёрка узел (+) - надежный узел, хорошо держит ; « не ползёт »; (-) - вяжется медленно; - сильно затягивается (!) - под нагрузкой, его структура должна оставаться неизменной, даже когда петля находится под натяжением. - для критических нагрузок, необходимо использовать веревки приблизительно одного диаметра, а на концах контрольные узлы. 8
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречная восьмёрка узел 9
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречная восьмёрка узел 10
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Встречная восьмёрка узел 11
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Грепвайн (+) — надежный и красивый узел; (‑) — для правильного вязания требуется практика; — под нагрузкой сильно затягивается; (!) — используется для связывания веревок одинакового диаметров, рыболовных лесок (еще называют – рыбацкий узел); — удобен для вязания петель, оттяжек и т.п. 12

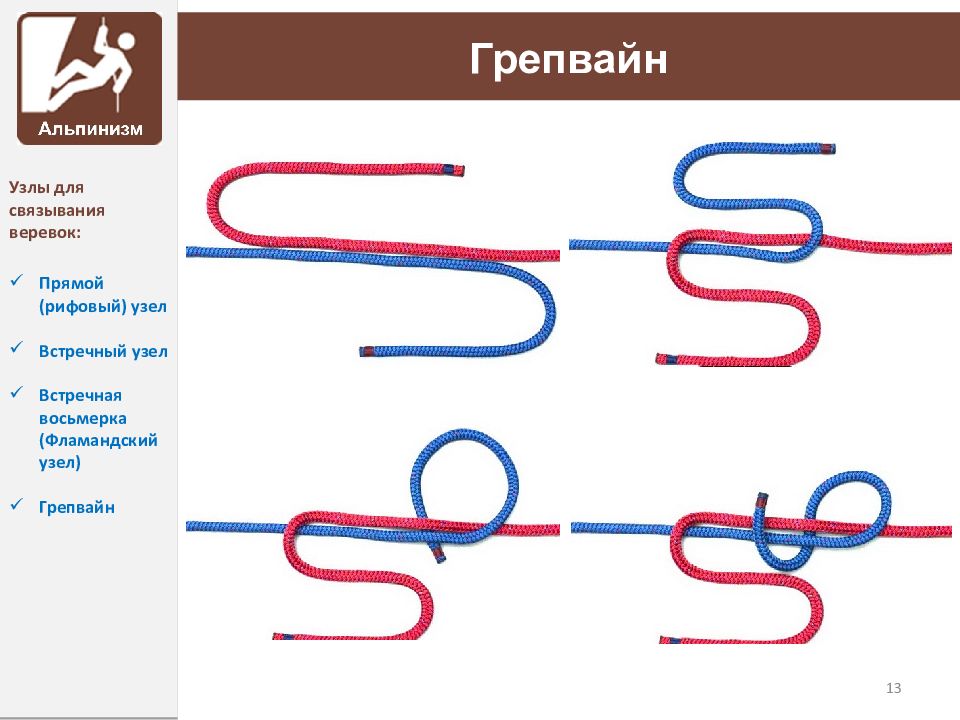

Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Грепвайн 13
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Грепвайн 14
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Грепвайн 15
Узлы для связывания веревок: Прямой (рифовый) узел Встречный узел Встречная восьмерка (Фламандский узел) Грепвайн Грепвайн 16
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Простой скользящий узел 17 (+) — самый простой затягивающийся узел; — позволяет быстро изменить размер петли; — быстро развязывается; (‑) — затягивается слабо, «ползёт»; (!) — используется только в быту: стягивание мешка, рюкзака и т.п.
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Узел «проводник» 18 (+) — узел легко вяжется как на конце веревки, так и в середине; — может вязаться одним концом; (‑) — под нагрузкой сильно затягивается; — «ползёт», особенно на жесткой веревке; (!) — используется для крепления веревочной петли к чему‑либо; — при использовании узла для организации связок (в альпинизме) необходим контрольный узел; — не рекомендуется использовать при больших нагрузках (буксировка автомобиля и т.п.). — потеря прочности веревки: 30-40 %. I — петлей; II — одним концом
Петли: Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Узел «восьмерка» 19 (+) — узел легко вяжется как на конце веревки, так и в середине; — может вязаться одним концом; — под нагрузкой сильно не затягивается; — «не ползёт»; (!) — удобен для образования надежной петли; — I использование : усы самостраховки, прикрепление к анкерным точкам — II использование : узел используется для присоединения уса самостраховки к центральному D-кольцу на привязи — потеря прочности веревки: 25-35 %. I — петлей; II — одним концом
Петли : Простой скользящий узел Узел «проводник » Узел «восьмерка » Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши » Узел «Бочка» Узел «девятка» 20 (+) — о н еще более прочный и гораздо легче развязывается. (!) — удобен для образования надежной петли; — прикрепление к анкерным точкам — потеря прочности веревки: 15-30%.

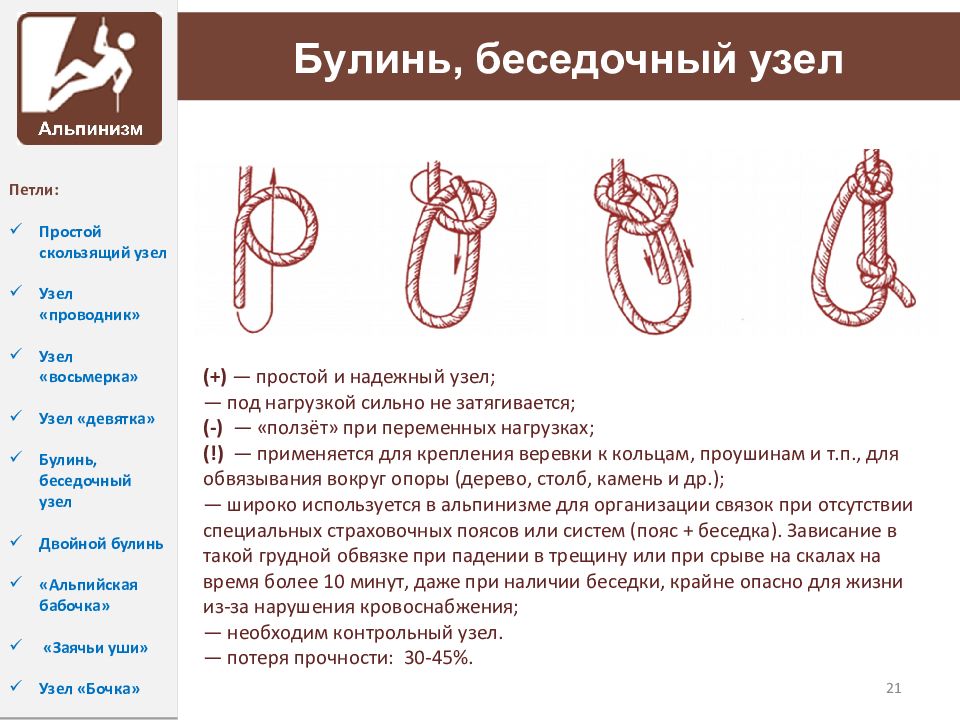

Петли: Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» «Заячьи уши» Узел «Бочка» Булинь, беседочный узел 21 (+) — простой и надежный узел; — под нагрузкой сильно не затягивается; (‑) — «ползёт» при переменных нагрузках; (!) — применяется для крепления веревки к кольцам, проушинам и т.п., для обвязывания вокруг опоры (дерево, столб, камень и др.); — широко используется в альпинизме для организации связок при отсутствии специальных страховочных поясов или систем (пояс + беседка). Зависание в такой грудной обвязке при падении в трещину или при срыве на скалах на время более 10 минут, даже при наличии беседки, крайне опасно для жизни из‑за нарушения кровоснабжения; — необходим контрольный узел. — потеря прочности: 30-45 %.

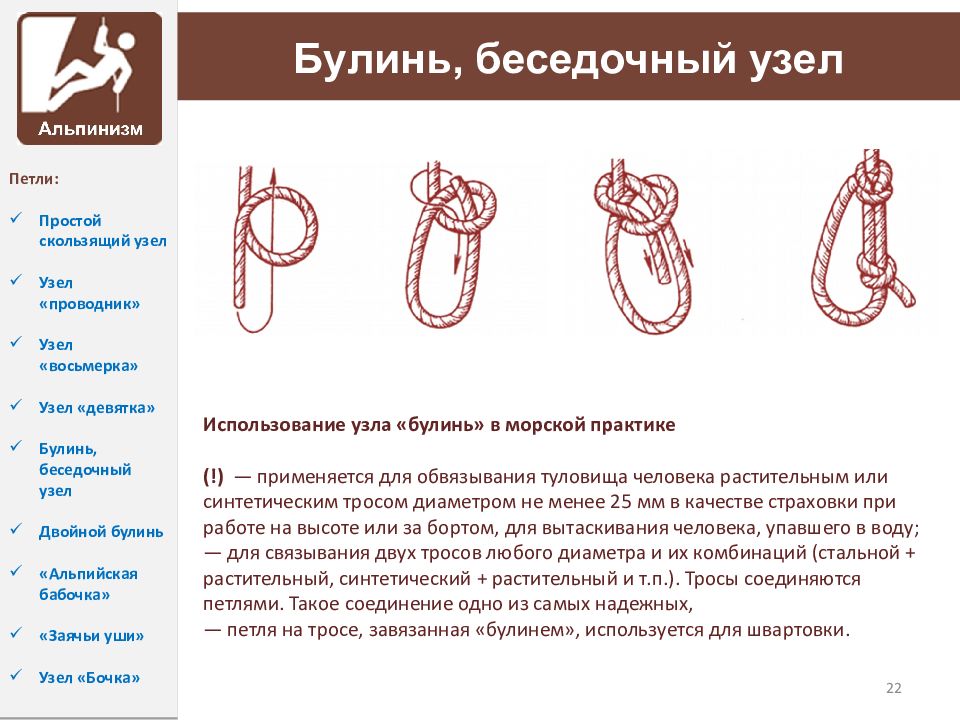

Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Булинь, беседочный узел 22 Использование узла «булинь» в морской практике (!) — применяется для обвязывания туловища человека растительным или синтетическим тросом диаметром не менее 25 мм в качестве страховки при работе на высоте или за бортом, для вытаскивания человека, упавшего в воду; — для связывания двух тросов любого диаметра и их комбинаций (стальной + растительный, синтетический + растительный и т.п.). Тросы соединяются петлями. Такое соединение одно из самых надежных, — петля на тросе, завязанная «булинем», используется для швартовки.
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Двойной булинь 23 (+) — надежный узел; — позволяет делать петли как одной, так и разной длины; (‑) — для правильного вязания нужна практика. Чтобы рисунок узла получался верным, нужно петлю «А» полностью вытянуть в противоположном от петель «Б» направлении (1), после этого затянуть узел (2); (!) — удобен для крепления веревки путем накидывания петель на опору, крюк и т.п.; — применяется в альпинизме для вязания беседки (каждая петля для одной ноги); — в морской практике узел используется для страховки человека: в одной петле сидят, а другая охватывает тело под мышками.
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Узел «Альпийская бабочка» 24 (+) — надежный узел; — вяжется как на конце веревки, так и в середине; — под нагрузкой не затягивается; — меньше ослабляет прочность веревки, чем «проводник» и «восьмерка»; (‑) — трудно запоминается, требует практики; (!) — удобен для вязания веревочной лестницы, прочной петли; — применяется в альпинизме: изоляция поврежденной веревки, ‘Y’ навеска, 3-направленная нагрузка. — потеря прочности: 25-35%.
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Узел «Заячьи уши» 25 (+) — образует двойную петлю, что увеличивает ее прочность на разрыв; — «не ползёт»; (‑) — под нагрузкой сильно затягивается; (!) — может использоваться везде, где нужна прочная петля; — использование в альпинизме: малые ‘ Y’ навески, для организации связок, для транспортировки пострадавшего на небольшую глубину (в этом случае длина петель — 40 см). — потеря прочности: 25-35 %.
Петли : Простой скользящий узел Узел «проводник» Узел «восьмерка» Узел «девятка» Булинь, беседочный узел Двойной булинь «Альпийская бабочка» « Заячьи уши» Узел «Бочка» Узел «Бочка» 26 (+) — используется на усах самостраховки, так как формирует маленькую затягивающуюся петлю, которая обжимает карабин и удерживает его в корректной позиции. — из за своей скользящей природы узел обладает хорошими амортизационными свойствами, — показывает минимальную силу рывка на динамических тестах. (!) — потеря прочности: 25-35 %.
Узлы для привязывания: Узел «удавка» Узел «питона» Узел «удавка» 27 (+) — узел легко вяжется; — после снятия нагрузки легко развязывается; (‑) — «ползёт» при переменных нагрузках; (!) — надежно держит при числе витков не менее четырех; — используется для привязывания веревки к дереву, столбу и т.п.; — надежен при постоянной нагрузке; — узел запрещено использовать для организации навесных переправ (в туризме, альпинизме).
Узлы для привязывания: Узел «удавка» Узел «питона» Узел «питона» 28 (+) — очень надежные сильно затягивающиеся узлы; — «не ползут»; (‑) — трудно запоминаются, требуется практика; — при сильном нагружении развязать не удается; (!) — назначение то же, что и у узлов «удава»; — при двойном обороте свободным концом вокруг предмета ( г ) получается двойной узел «питона». у зел «питона» ( а‑в ), двойной узел «питона» ( г‑д )

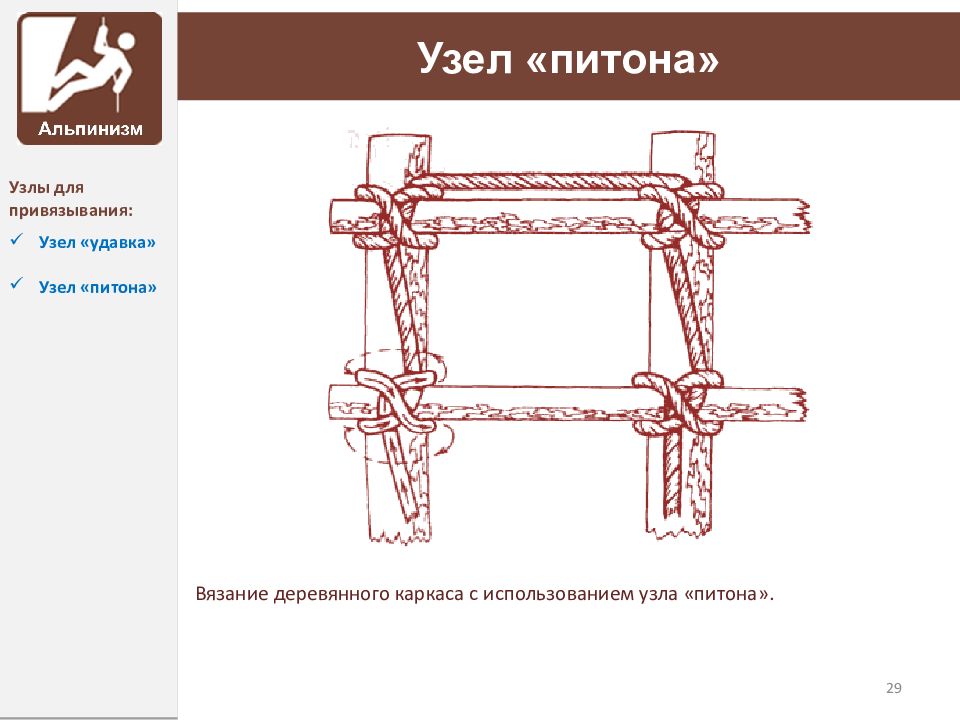

Узлы для привязывания: Узел «удавка» Узел «питона» Узел «питона» 29 Вязание деревянного каркаса с использованием узла «питона».

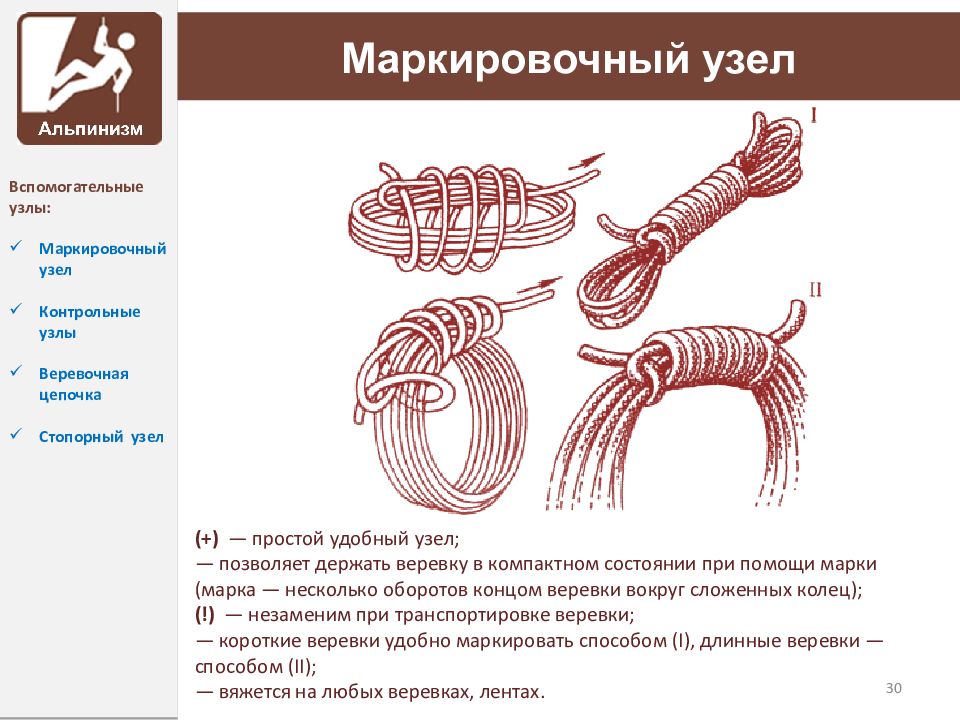

Вспомогательные узлы: Маркировочный узел Контрольные узлы Веревочная цепочка Стопорный узел Маркировочный узел 30 (+) — простой удобный узел; — позволяет держать веревку в компактном состоянии при помощи марки (марка — несколько оборотов концом веревки вокруг сложенных колец); (!) — незаменим при транспортировке веревки; — короткие веревки удобно маркировать способом (I), длинные веревки — способом (II); — вяжется на любых веревках, лентах.
Вспомогательные узлы: Маркировочный узел Контрольные узлы Веревочная цепочка Стопорный узел Контрольные узлы 31 скользящий ( а‑б ), глухой ( в‑д ) (+) — простые вспомогательные узлы; — препятствуют самопроизвольному развязыванию других узлов; (!) — всегда, когда есть сомнения в надежности какого‑то узла (особенно на жестких, грязных, мокрых и обледенелых веревках), надо вязать контрольные узлы; — для предотвращения сползания контрольного узла к основному, используйте глухой контрольный узел.
Вспомогательные узлы: Маркировочный узел Контрольные узлы Веревочная цепочка Стопорный узел Веревочная цепочка 32 (+) — позволяет временно укоротить веревку в 3‑3,5 раза; — при необходимости веревка расправляется в считанные секунды; — не боится нагрузки; (!) — используется на соревнованиях по горной технике.
Вспомогательные узлы: Маркировочный узел Контрольные узлы Веревочная цепочка Стопорный узел Стопорный узел 33 (+) — традиционно вяжется в метре от конца веревки. (!) — использование : избежание выскальзывания концов веревок из устройств при спуске.
Специальные узлы, используемые в альпинизме: Схватывающий узел, «пруссик» Узел Бахмана, карабинный узел Узел «стремя» Узел УИАА Узел Гарда Бочечный узел Схватывающий узел, «пруссик» 34 (+) — узел свободно перемещается; — при нагружении затягивается; — после снятия нагрузки легко приводится в исходное состояние; (‑) — для свободного вязания требуется практика; — плохо держит на жестких веревках, совершенно не держит на обледенелых веревках, «не любит» рывков на них, т.к. из‑за проскальзывания витки узла могут оплавиться; (!) —используется таким же способом как и подъемные зажимы, может быть использован для подъема в случае, если отсутствуют подъемные зажимы. — в реальности такой ситуации быть не должно. — использование : присоединение протектора к веревке, подвешивание инструмента, например – воздушного шланга.

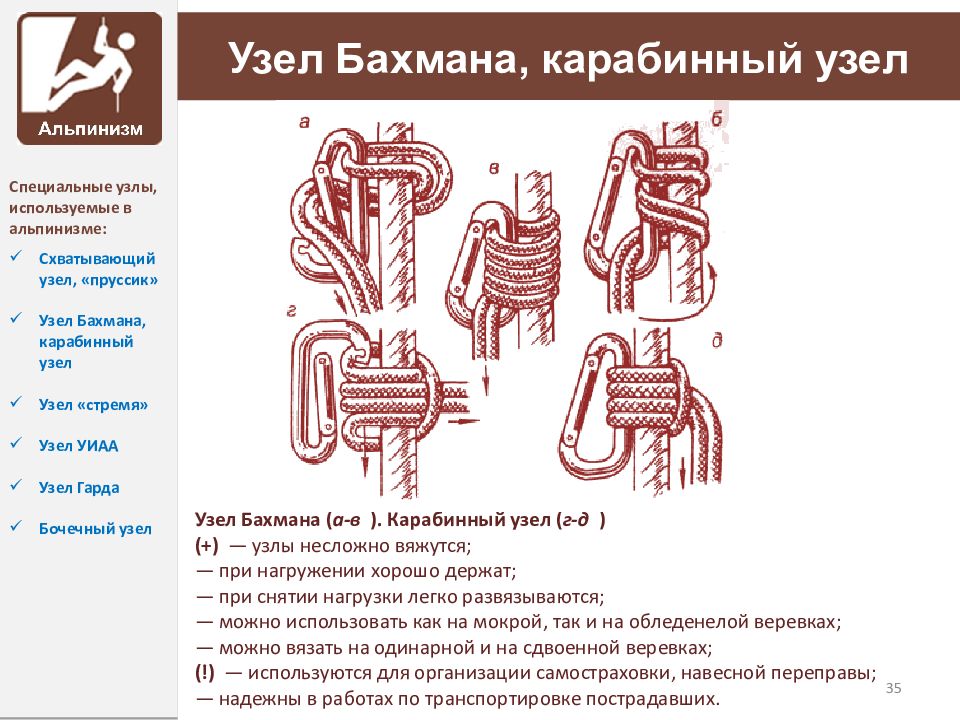

Специальные узлы, используемые в альпинизме: Схватывающий узел, «пруссик» Узел Бахмана, карабинный узел Узел «стремя» Узел УИАА Узел Гарда Бочечный узел Узел Бахмана, карабинный узел 35 Узел Бахмана ( а‑в ). Карабинный узел ( г‑д ) (+) — узлы несложно вяжутся; — при нагружении хорошо держат; — при снятии нагрузки легко развязываются; — можно использовать как на мокрой, так и на обледенелой веревках; — можно вязать на одинарной и на сдвоенной веревках; (!) — используются для организации самостраховки, навесной переправы; — надежны в работах по транспортировке пострадавших.
Специальные узлы, используемые в альпинизме: Схватывающий узел, «пруссик» Узел Бахмана, карабинный узел Узел «стремя» Узел УИАА Узел Гарда Бочечный узел Узел «стремя» 36 (+) — универсальный узел; — легко вяжется; — просто развязывается; (!) — петли узла используют в качестве опоры для ног при подъеме по закрепленной веревке ( самовылаз из трещин и т.п.) — I; — хорош при спасательных работах для торможения веревки и вязки носилок из подручных средств; — может использоваться для самостраховки — II.
Специальные узлы, используемые в альпинизме: Схватывающий узел, «пруссик» Узел Бахмана, карабинный узел Узел «стремя» Узел УИАА Узел Гарда Бочечный узел Узел УИАА 37 (+) — простой узел, используемый для страховки (в т.ч. для динамической) и торможения веревки при спуске пострадавшего ); (‑) — слишком сильно перекручивает веревку. (!) — при динамической страховке применим только на эластичной веревке; — не применять жесткую веревку; — для спуска пострадавшего можно использовать два узла УИАА

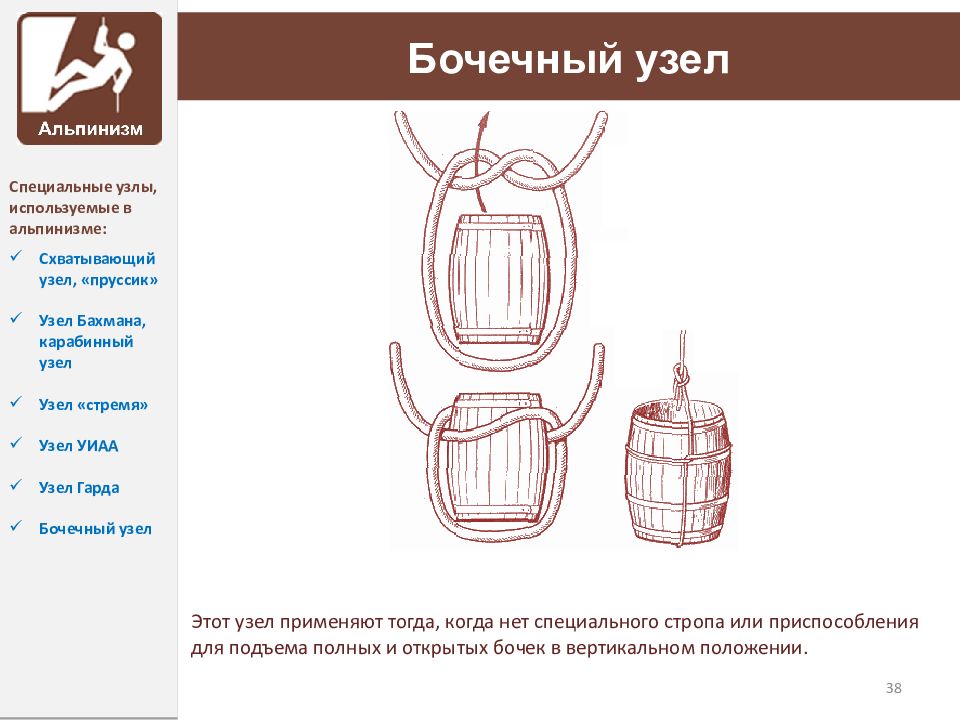

Специальные узлы, используемые в альпинизме: Схватывающий узел, «пруссик» Узел Бахмана, карабинный узел Узел «стремя» Узел УИАА Узел Гарда Бочечный узел Бочечный узел 38 Этот узел применяют тогда, когда нет специального стропа или приспособления для подъема полных и открытых бочек в вертикальном положении.
