Основные УЗЛЫ БУ. 19
При подготовке презентации использовались видеоматериалы ТК «Вылазки» г. Челябинск, взятые в открытом доступе.

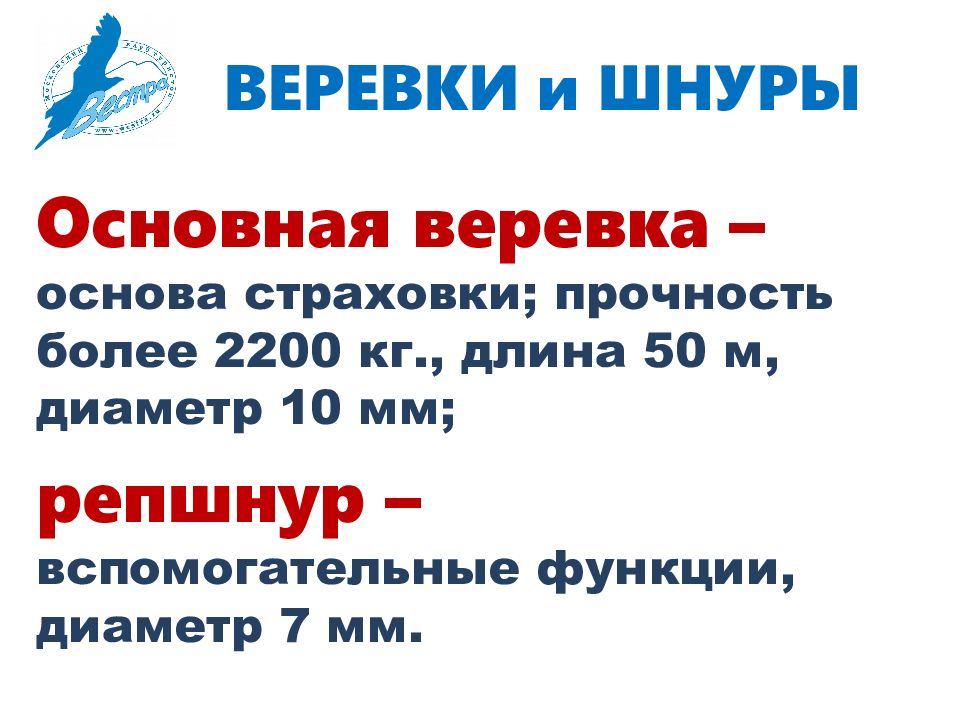

Основная веревка – основа страховки; прочность более 2200 кг., длина 50 м, диаметр 10 мм ; репшнур – вспомогательные функции, диаметр 7 мм.
ходовой конец – конец веревки, которым совершают движение при вязке узла; коренной конец – неподвижный при вязке узла (противоположен ходовому концу).

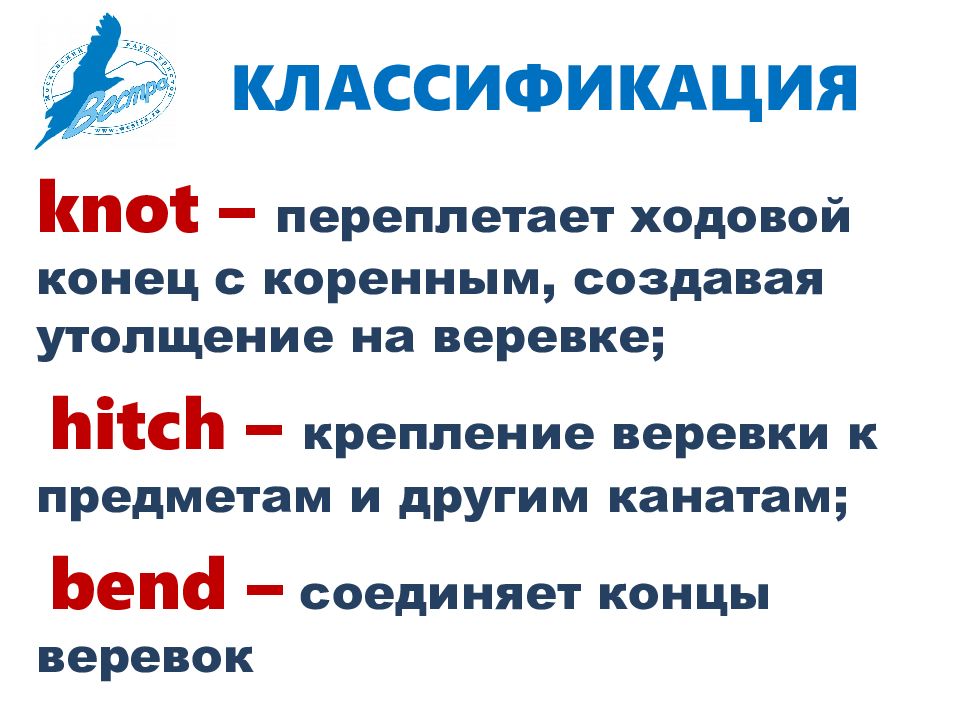

k not – переплетает ходовой конец с коренным, создавая утолщение на веревке; hitch – крепление веревки к предметам и другим канатам; bend – соединяет концы веревок

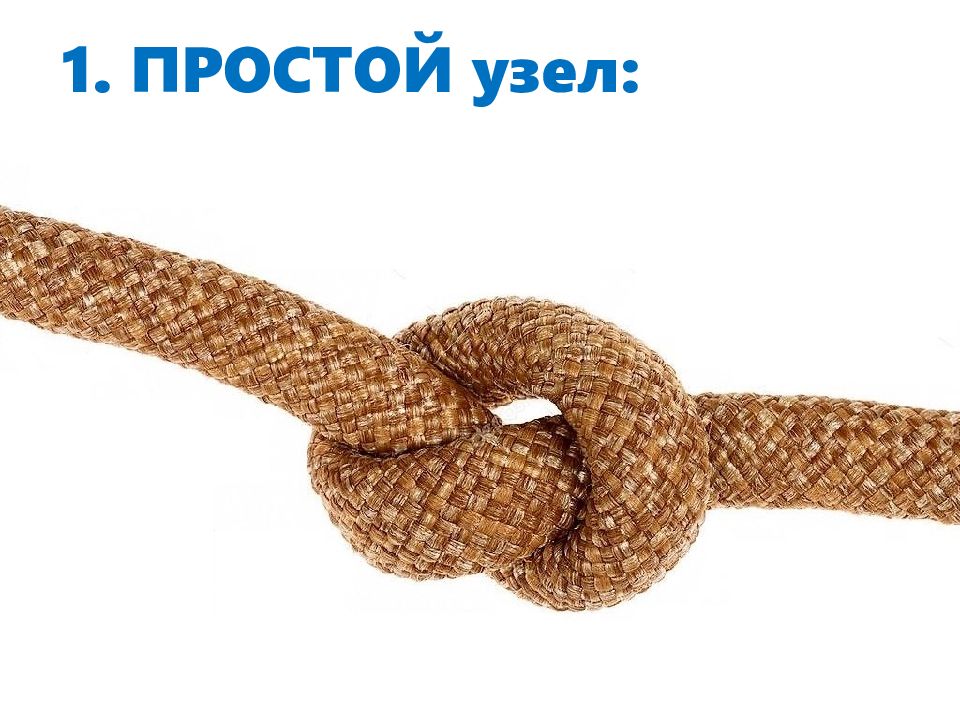

С амый простой и популярный узел. Служит для соединения веревок и является составным элементом многих узлов. При большой нагрузке сильно затягивается. У меньшает прочность веревки более чем в 2 раза. ВСЕ узлы уменьшают прочность веревки! 1. ПРОСТОЙ узел:

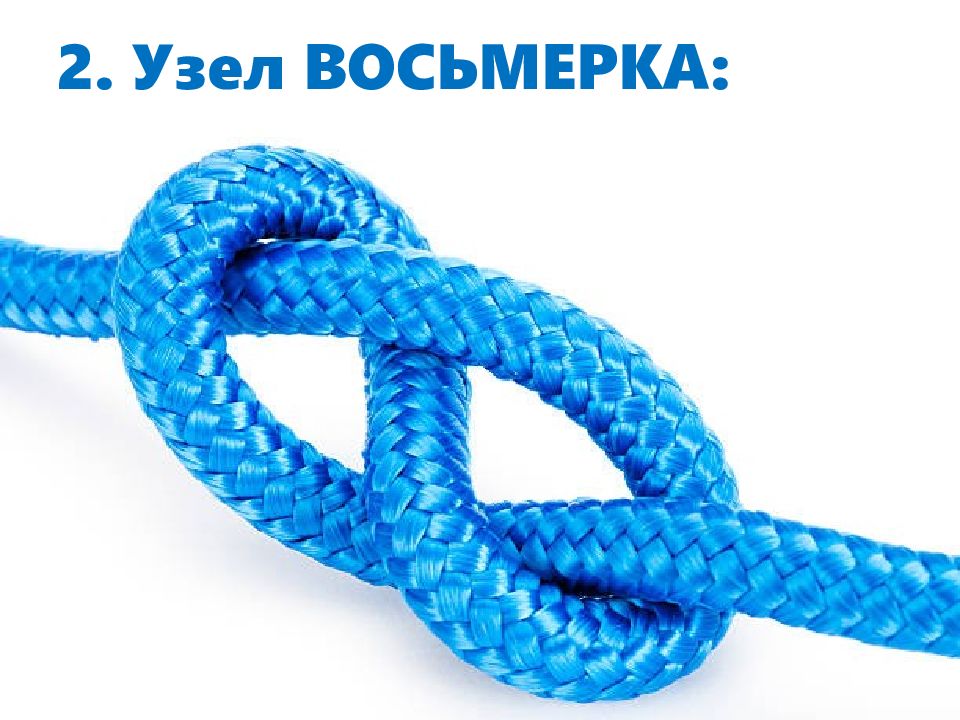

Является основой для наиболее важных, наиболее часто используемых в альпинизме и горном туризме узлов. У злы основанные на восьмерке обладают хорошими показателями прочности, не требуют контрольных узлов, но при большой нагрузке сильно затягиваются. 2. Узел ВОСЬМЕРКА:

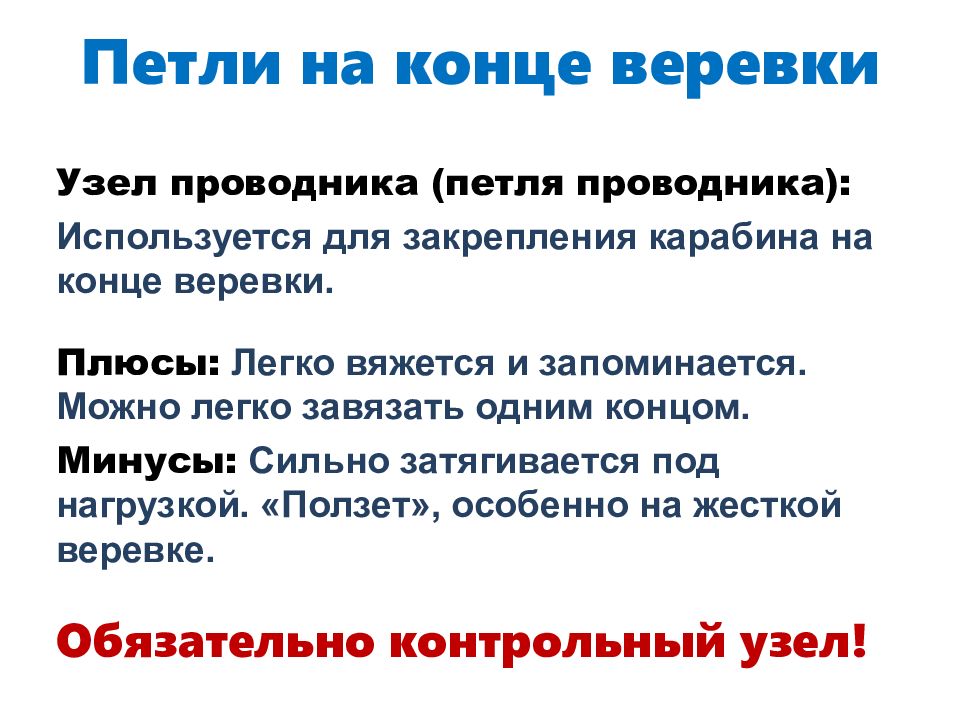

Узел проводника (петля проводника): Используется для закрепления карабина на конце веревки. Плюсы: Легко вяжется и запоминается. Можно легко завязать одним концом. Минусы : Сильно затягивается под нагрузкой. «Ползет», особенно на жесткой веревке. Обязательно контрольный узел! Петли на конце веревки
Узел проводника (петля проводника):
Фламандская петля ( восьмерка-проводник, петля восьмеркой): Представляет собой узел восьмерка завязанный на сложенном вдвое конце верёвки. Используется для закрепления карабина на конце верёвки. Имеет хороший показатель прочности. Не требует контрольного узла, если остаток ходового конца равен 8-10 диаметров веревки. Сильно затягивается под нагрузкой. Петли на конце веревки
Фламандская петля ( восьмерка-проводник, петля восьмеркой): Представляет собой узел восьмерка завязанный на сложенном вдвое конце верёвки. Используется для закрепления карабина на конце верёвки. Имеет хороший показатель прочности. Не требует контрольного узла, если остаток ходового конца равен 8-10 диаметров веревки. Сильно затягивается под нагрузкой. Петли на конце веревки
Фламандская петля (петля восьмеркой, восьмерка-проводник):

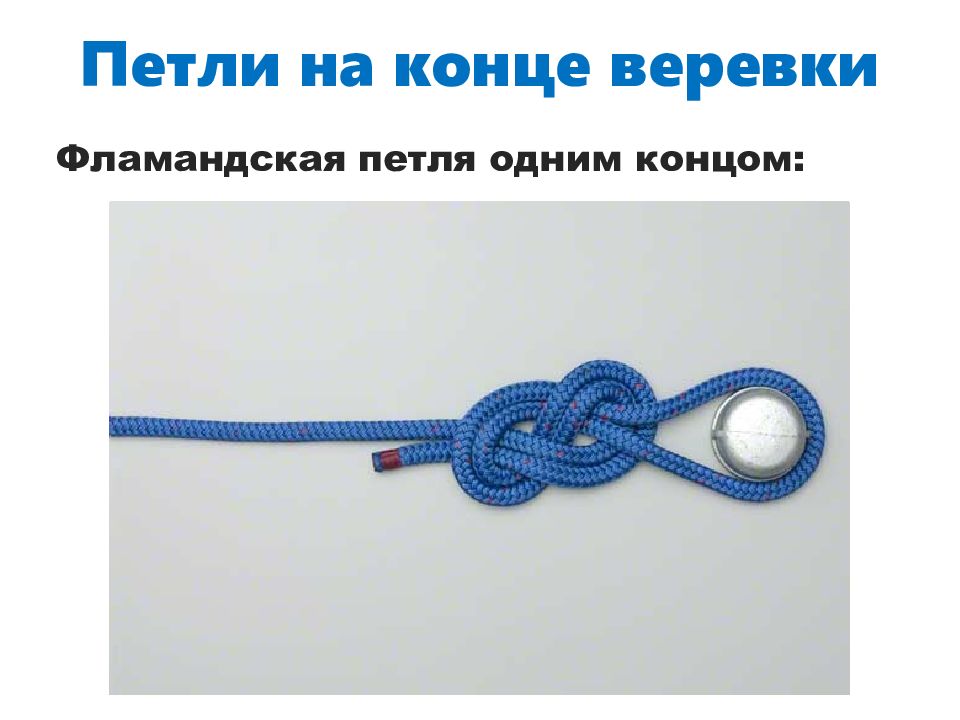

Фламандская петля одним концом:
Фламандская петля одним концом:

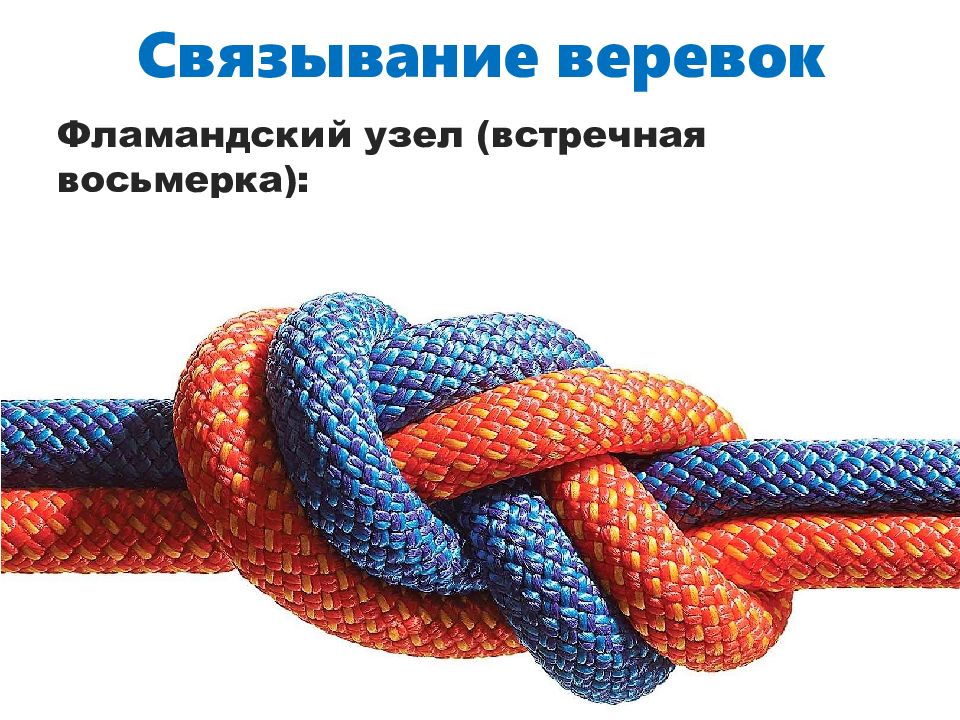

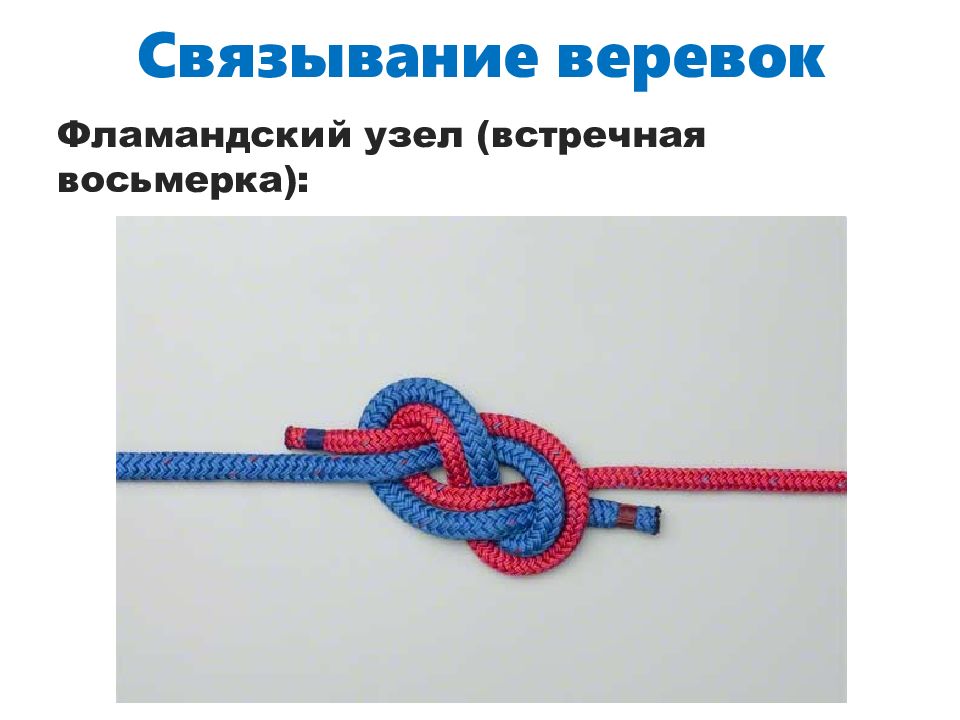

Фламандский узел (встречная восьмерка):
Фламандский узел (встречная восьмерка):

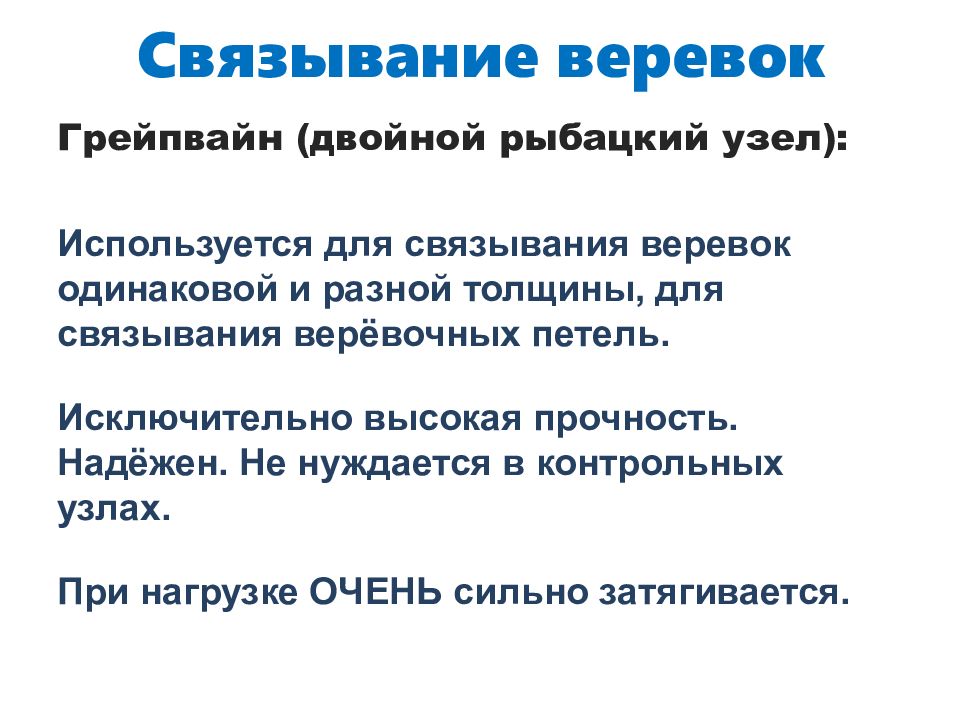

Грейпвайн (двойной рыбацкий узел): Используется для связывания веревок одинаковой и разной толщины, для связывания верёвочных петель. Исключительно высокая прочность. Надёжен. Не нуждается в контрольных узлах. При нагрузке ОЧЕНЬ сильно затягивается.
Грейпвайн (двойной рыбацкий узел): Используется для связывания веревок одинаковой и разной толщины, для связывания верёвочных петель. Исключительно высокая прочность. Надёжен. Не нуждается в контрольных узлах. При нагрузке ОЧЕНЬ сильно затягивается.
Грейпвайн (двойной рыбацкий узел): Связывание веревок

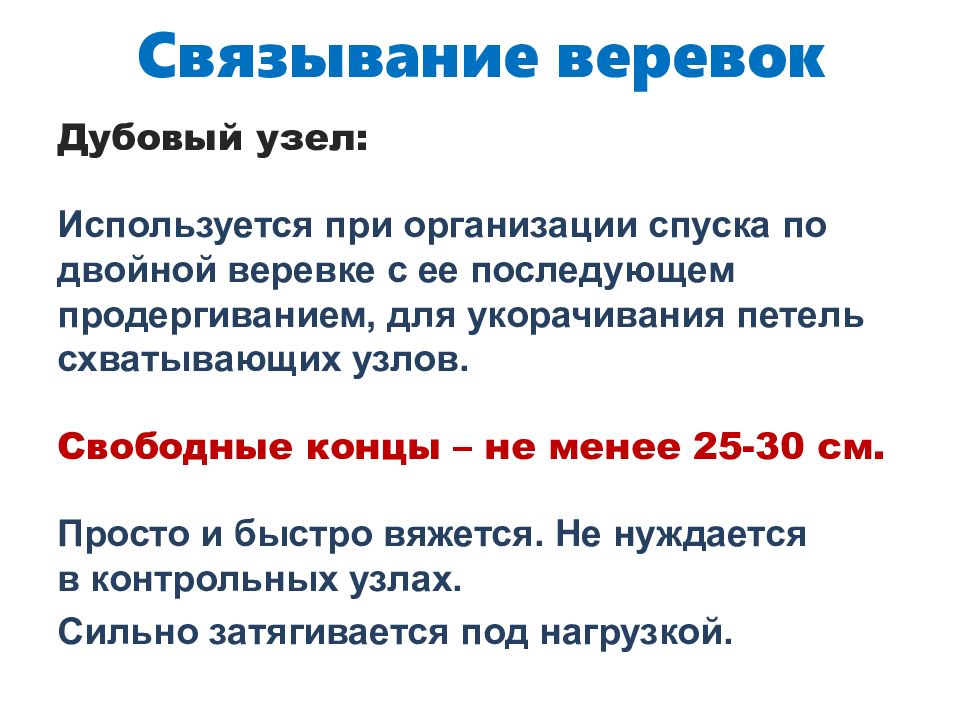

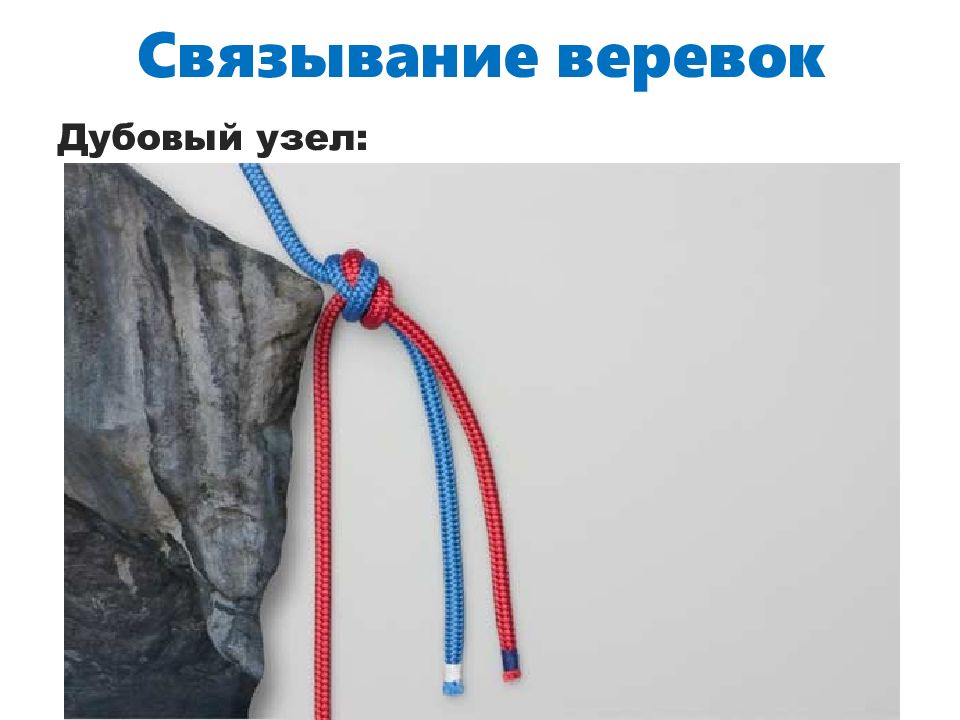

Дубовый узел: Используется при организации спуска по двойной веревке с ее последующем продергиванием, для укорачивания петель схватывающих узлов. Свободные концы – не менее 25-30 см. Просто и быстро вяжется. Не нуждается в контрольных узлах. С ильно затягивается под нагрузкой. Связывание веревок
Дубовый узел: Используется при организации спуска по двойной веревке с ее последующем продергиванием, для укорачивания петель схватывающих узлов. Свободные концы – не менее 25-30 см. Просто и быстро вяжется. Не нуждается в контрольных узлах. С ильно затягивается под нагрузкой. Связывание веревок

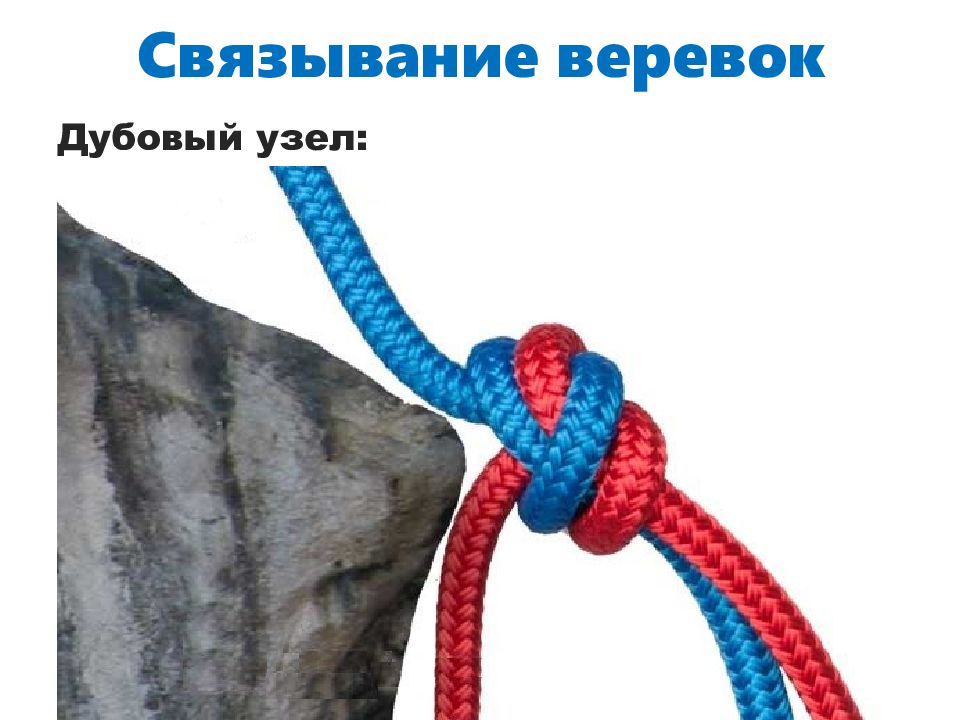

Дубовый узел: Связывание веревок

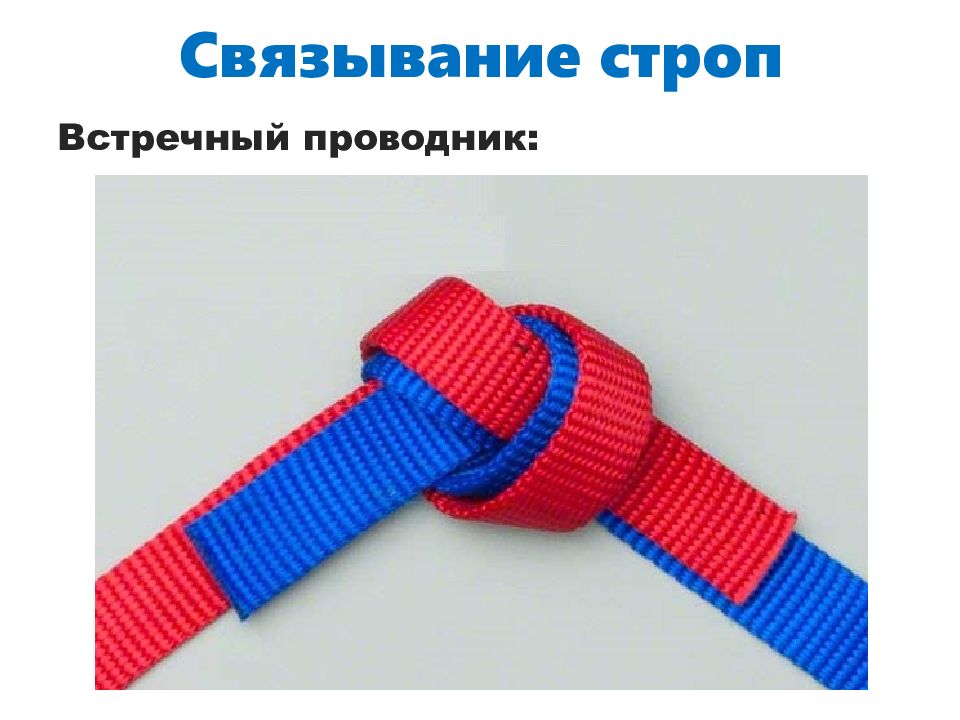

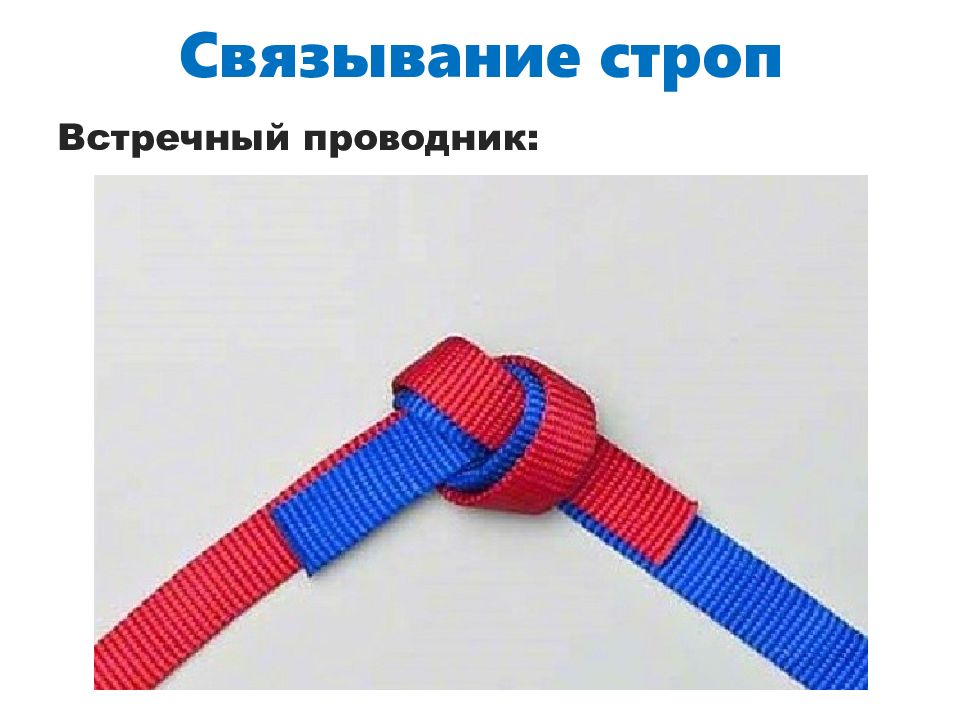

Встречный проводник:
Встречный проводник:

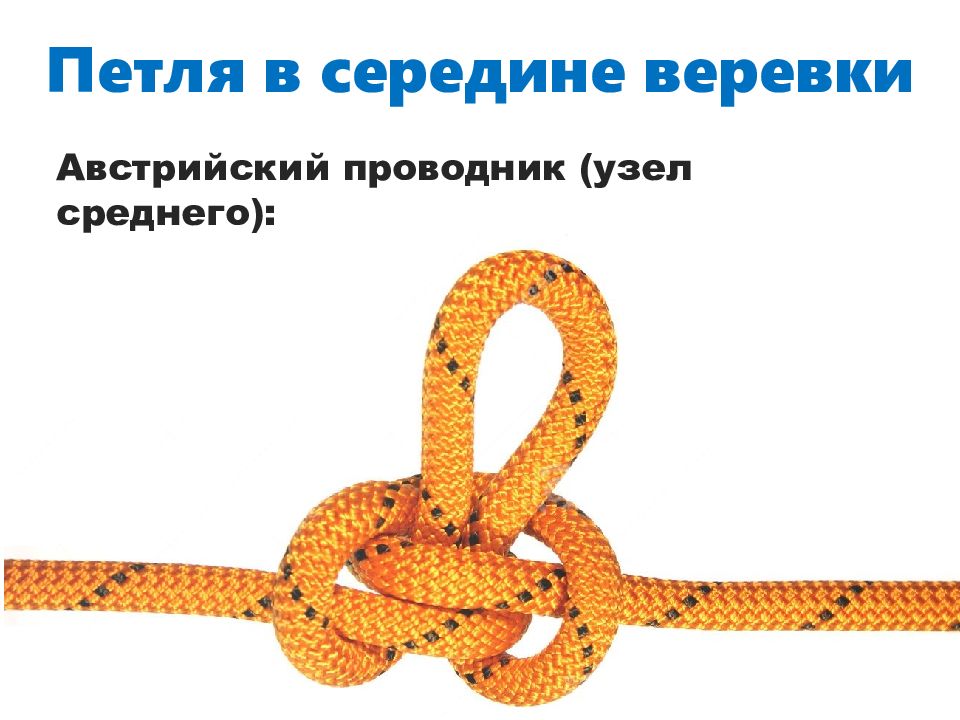

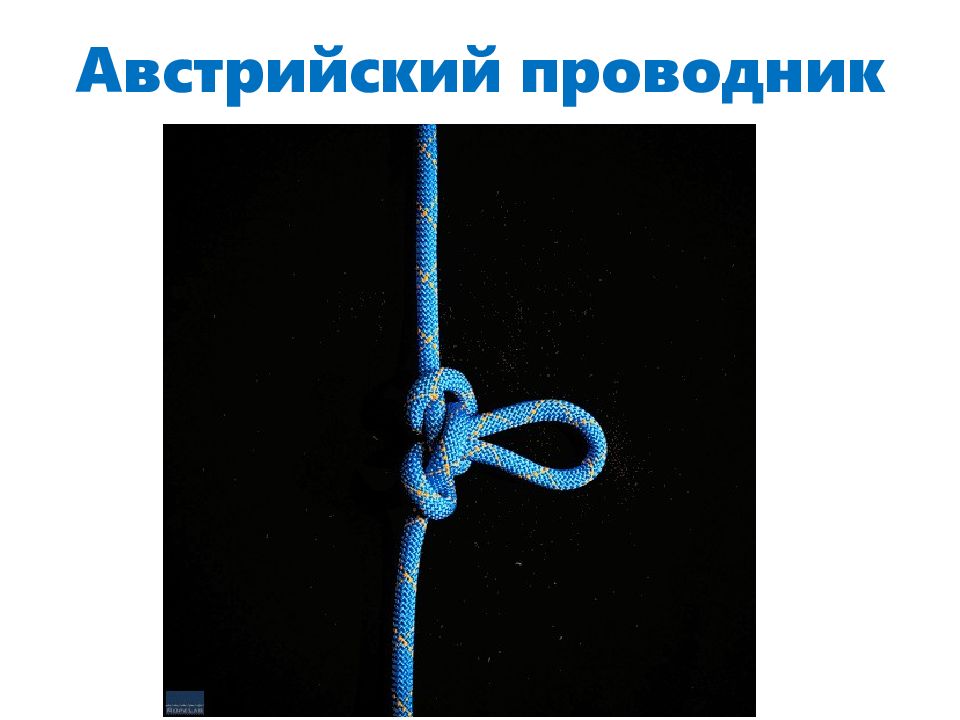

Австрийский проводник (узел среднего): используется для организации точек крепления на веревке, для крепления в связке среднего участника и для изоляции дефектного (перебитого) участка верёвки. Достоинства: м алое снижение прочности верёвки, не скользит, работает трёх направлениях, легко развязывается после нагрузки.
Австрийский проводник (узел среднего): используется для организации точек крепления на веревке, для крепления в связке среднего участника и для изоляции дефектного (перебитого) участка верёвки. Достоинства: м алое снижение прочности верёвки, не скользит, работает трёх направлениях, легко развязывается после нагрузки.
Австрийский проводник (узел среднего):

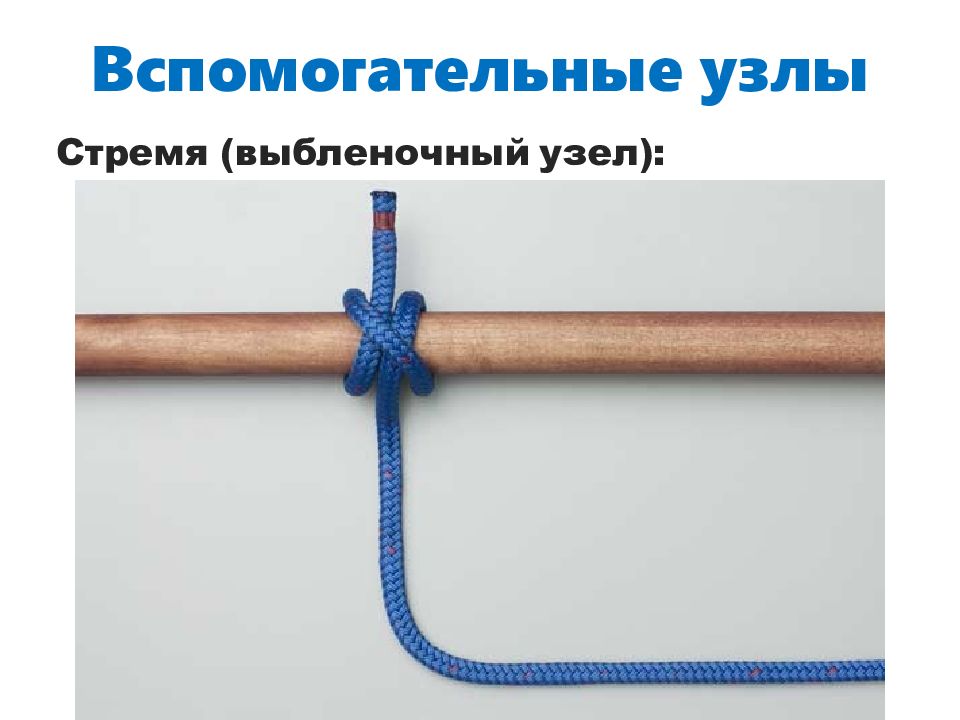

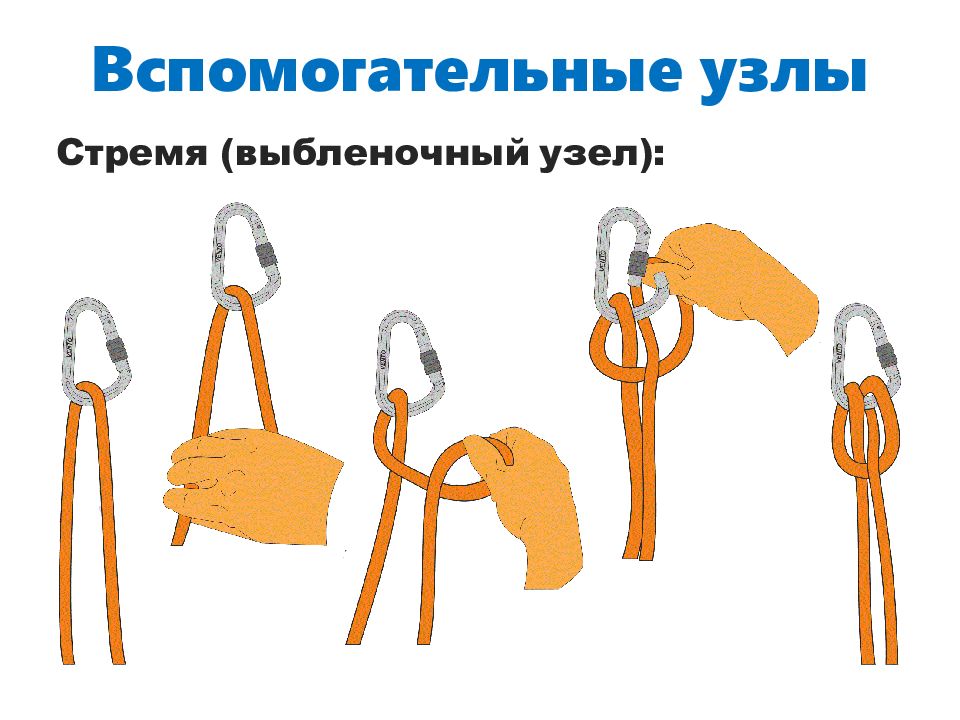

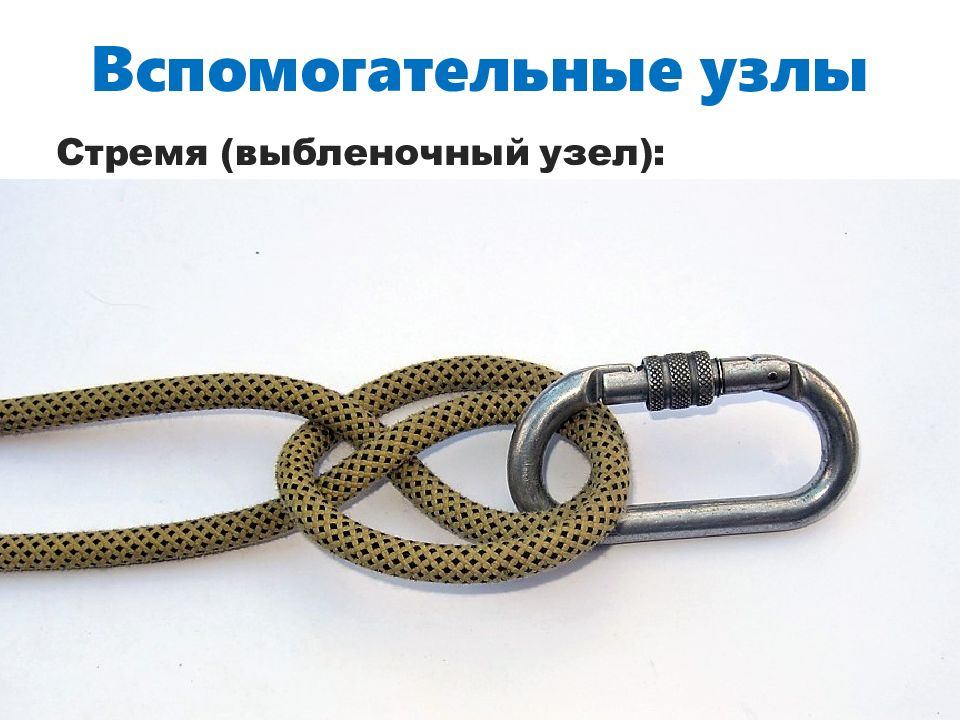

Стремя ( в ыбленочный узел): Для организации самостраховки, закрепления веревки на опоре, изготовления носилок и т.д. Для повышения надежности узла, завязываемого на конце веревки необходимо оставлять запас веревки 50-70 см или завязывать контрольный узел. Достоинства: м алое снижение прочности верёвки на опоре, легко развязывается. Может затягиваться после нагрузки.
Стремя ( в ыбленочный узел):
Стремя ( в ыбленочный узел):
Стремя ( в ыбленочный узел):

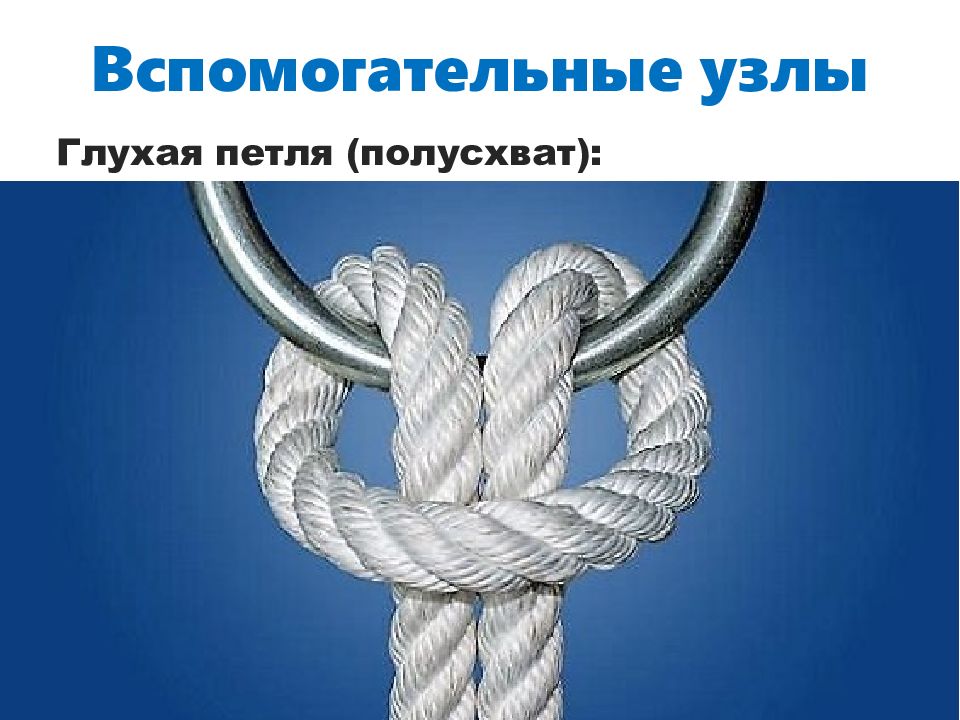

Глухая петля ( полусхват ):

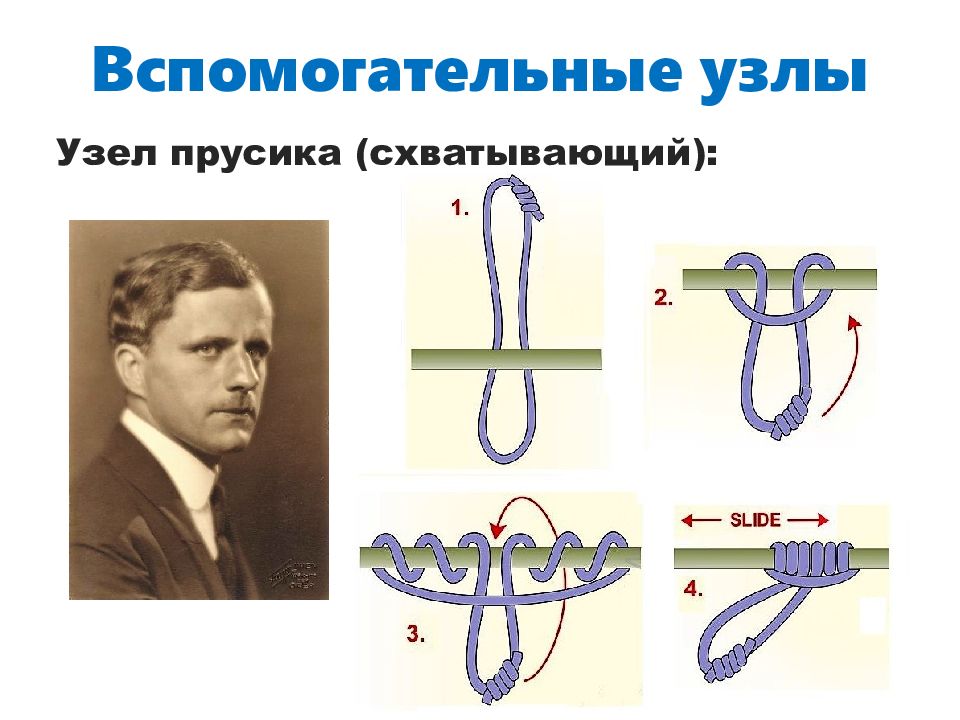

Узел прусика (схватывающий):
Узел прусика (схватывающий):
Узел УИАА (узел Мунтера ):
Узел УИАА (узел Мунтера ):
Штык (штыки, штыковой узел):

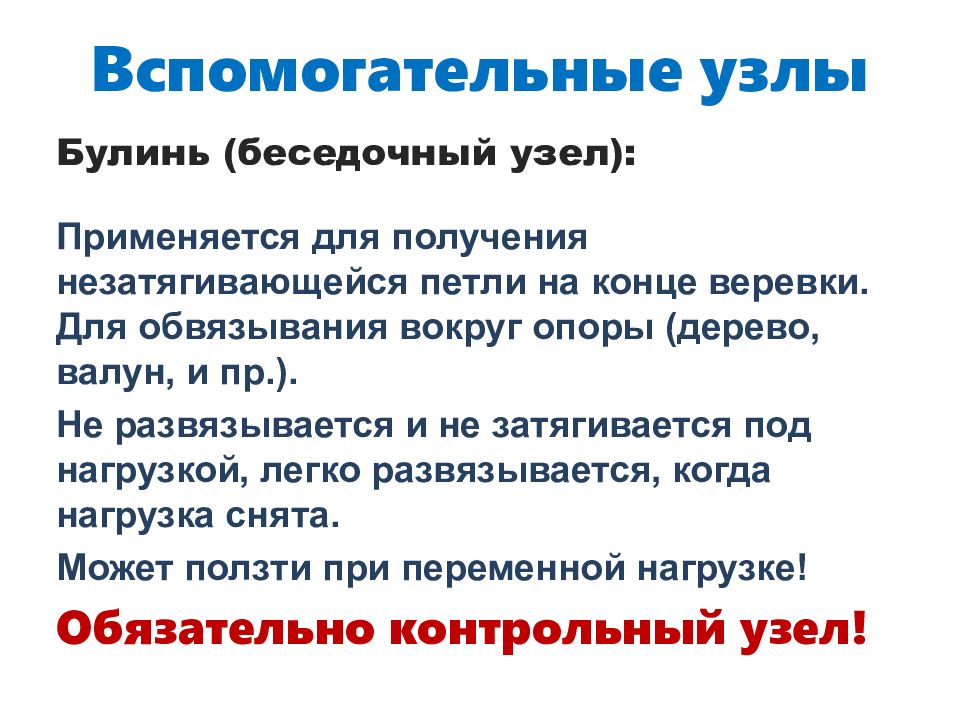

Булинь (беседочный узел): Применяется для получения незатягивающейся петли на конце веревки. Для обвязывания вокруг опоры (дерево, валун, и пр.). Не развязывается и не затягивается под нагрузкой, легко развязывается, когда нагрузка снята. Может ползти при переменной нагрузке! Обязательно контрольный узел!
Булинь (беседочный узел):
Брамшкотовый узел: Связывание веревок

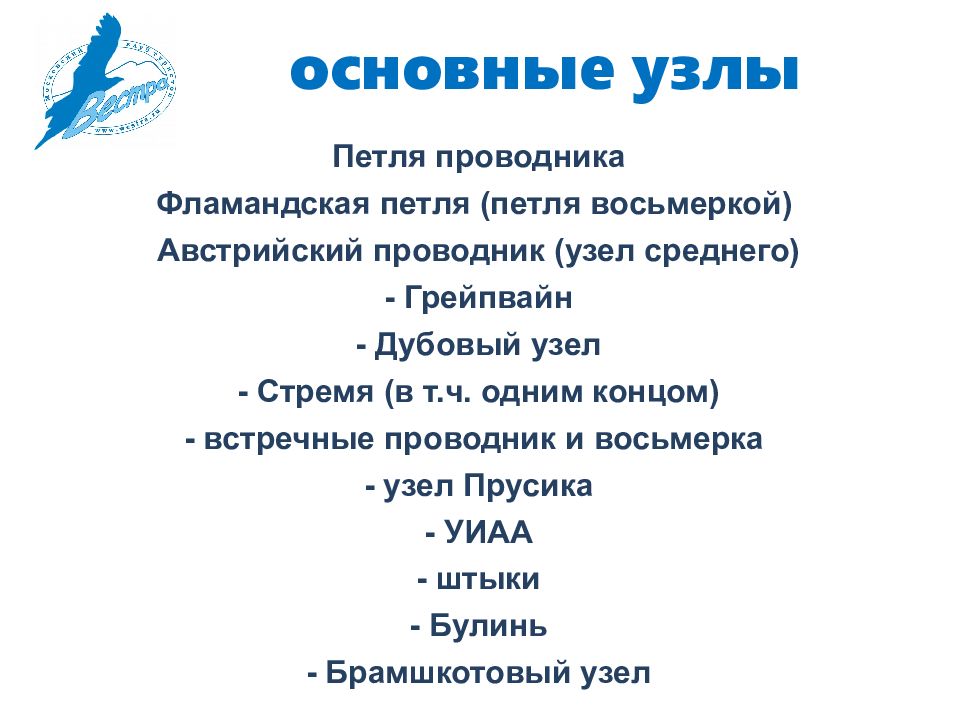

Петля проводника Фламандская петля (петля восьмеркой) Австрийский проводник (узел среднего) - Грейпвайн - Дубовый узел - Стремя (в т.ч. одним концом) - встречные проводник и восьмерка - узел Прусика - УИАА - штыки - Булинь - Брамшкотовый узел
