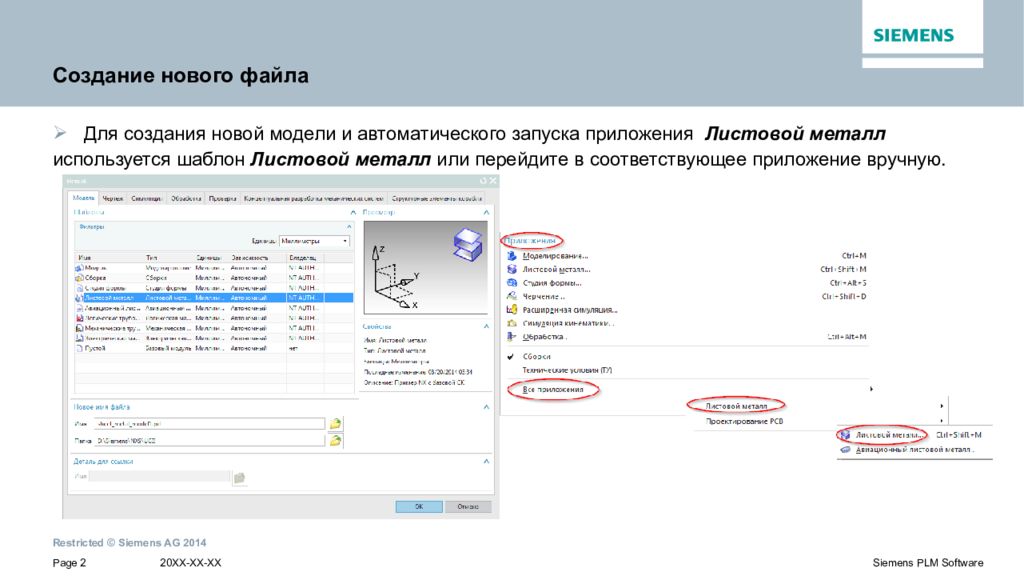

Для создания новой модели и автоматического запуска приложения Листовой металл используется шаблон Листовой металл или перейдите в соответствующее приложение вручную.

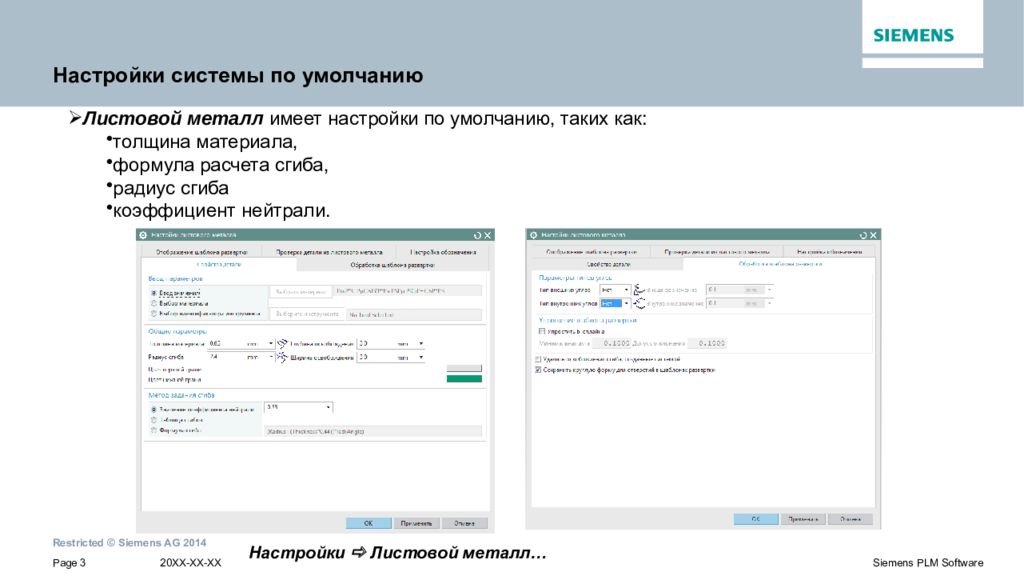

Листовой металл имеет настройки по умолчанию, таких как: толщина материала, формула расчета сгиба, радиус сгиба коэффициент нейтрали. Настройки Листовой металл …
Команда Пластина позволяет создать плоский элемент любой формы используя замкнутый контур. Элемент Пластина - это первый элемент. В Листовом металле для создания базового элемента так же можно использовать элемент Фланец по контуру или Фланец по двум сечениям.

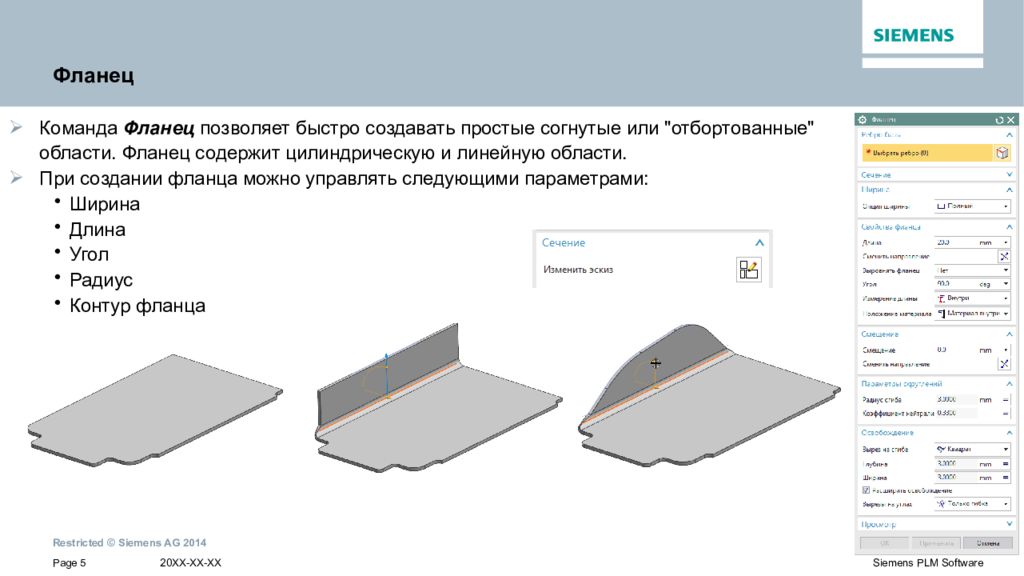

Команда Фланец позволяет быстро создавать простые согнутые или "отбортованные" области. Фланец содержит цилиндрическую и линейную области. При создании фланца можно управлять следующими параметрами: Ширина Длина Угол Радиус Контур фланца

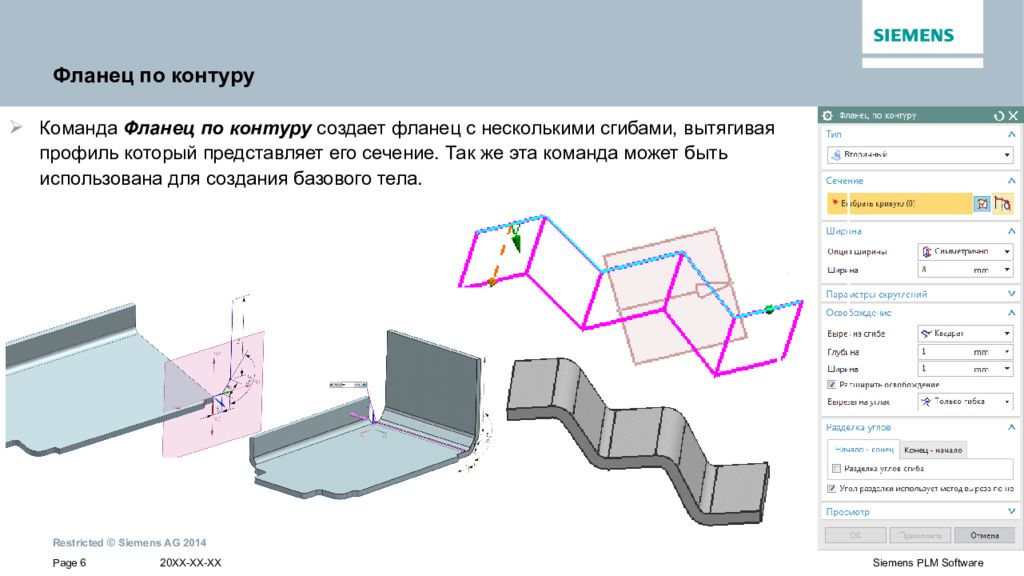

Команда Фланец по контуру создает фланец с несколькими сгибами, вытягивая профиль который представляет его сечение. Так же эта команда может быть использована для создания базового тела.

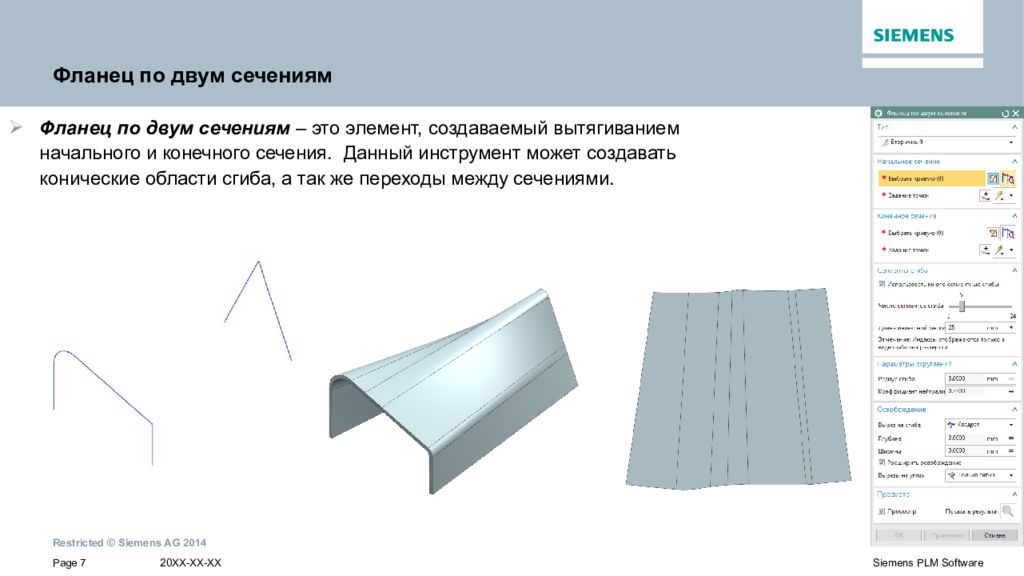

Фланец по двум сечениям – это элемент, создаваемый вытягиванием начального и конечного сечения. Данный инструмент может создавать конические области сгиба, а так же переходы между сечениями.

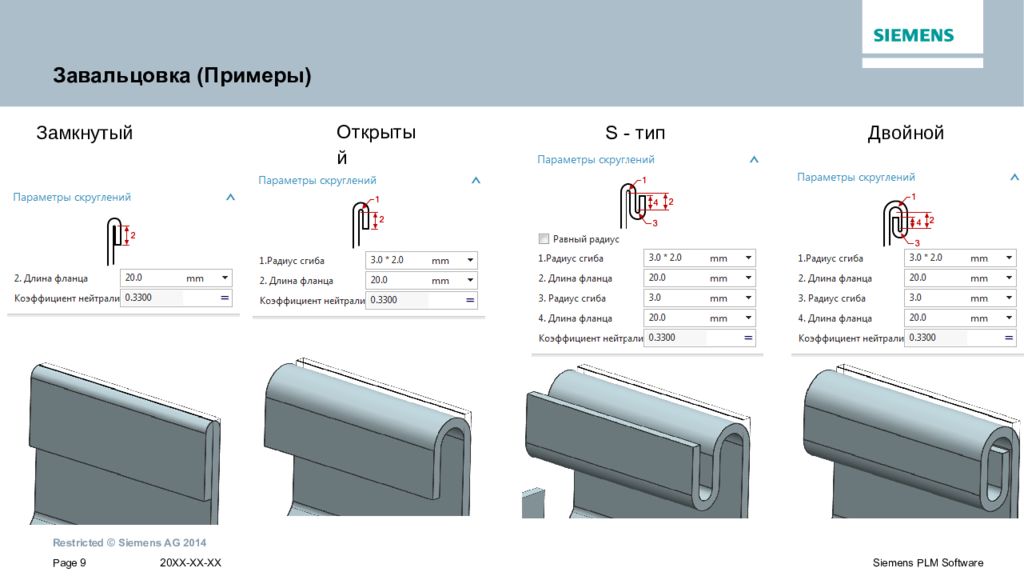

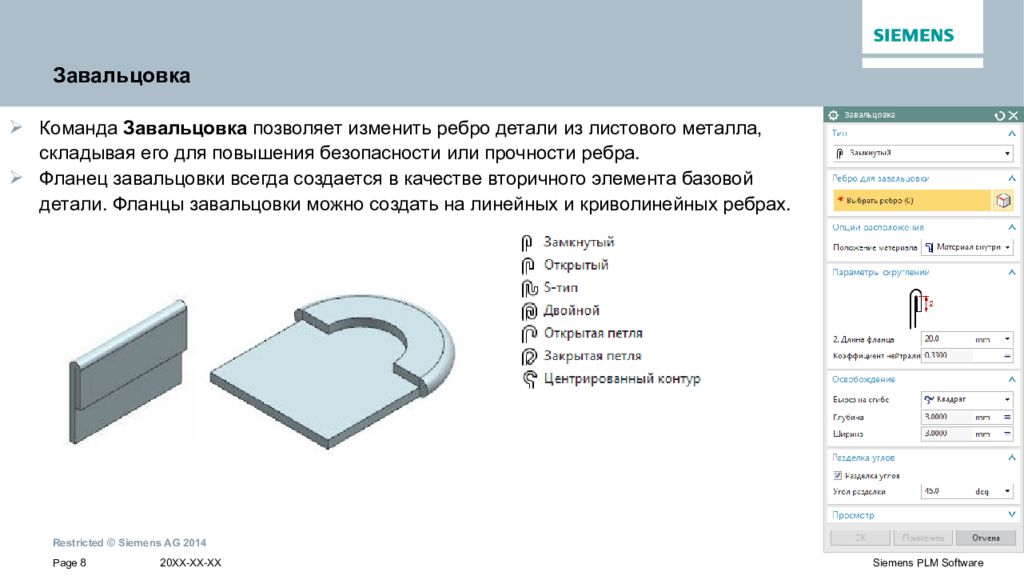

Команда Завальцовка позволяет изменить ребро детали из листового металла, складывая его для повышения безопасности или прочности ребра. Фланец завальцовки всегда создается в качестве вторичного элемента базовой детали. Фланцы завальцовки можно создать на линейных и криволинейных ребрах.
Открытый Замкнутый S - тип Двойной

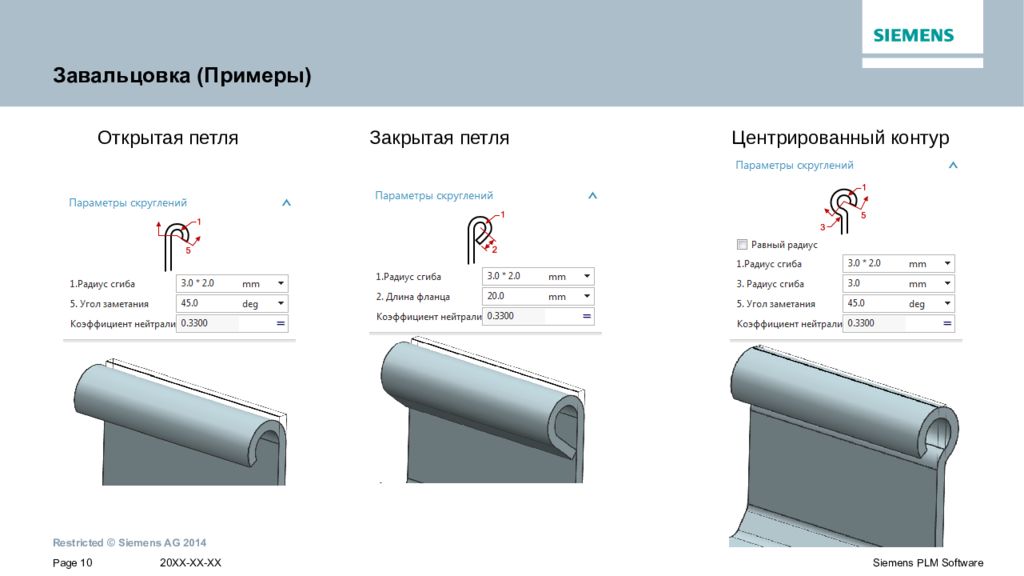

Открытая петля Закрытая петля Центрированный контур
Команда Сгиб позволяет построить сгиб по прямой эскиза на плоской области детали из листового тела.

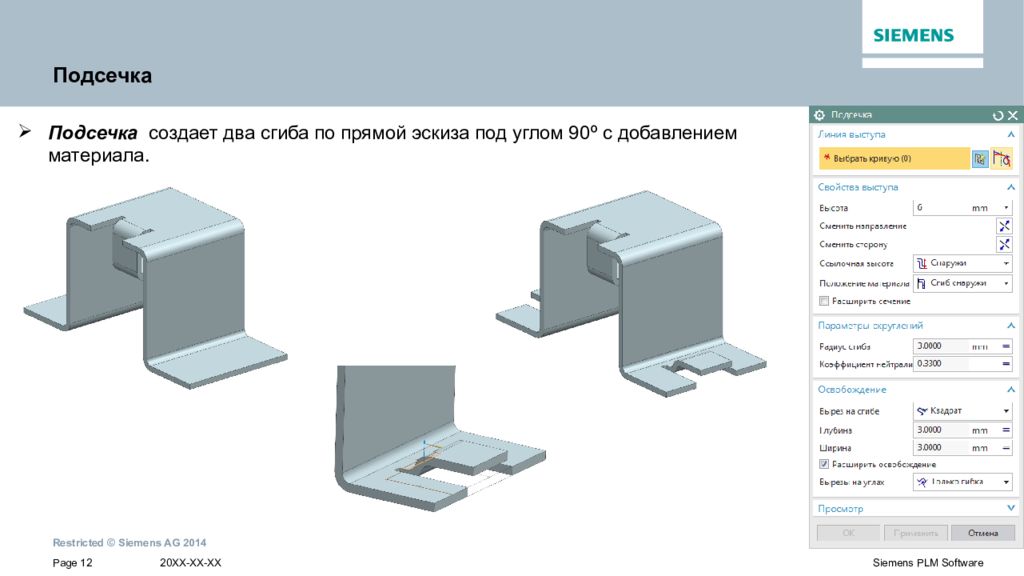

Подсечка создает два сгиба по прямой эскиза под углом 90 º с добавлением материала.
Позволяет создать ассоциативный элемент листового металла, используя грани и ребра твердого тела. Грани твердого тела служат для создания граней фланца, а ребра между гранями - для задания области сгиба.
Команда Закрытый угол позволяет закрыть два смежных сгиба в угле. Возможно задать специальные опции угла.
Открытый вырез Закрытый вырез Круглый вырез

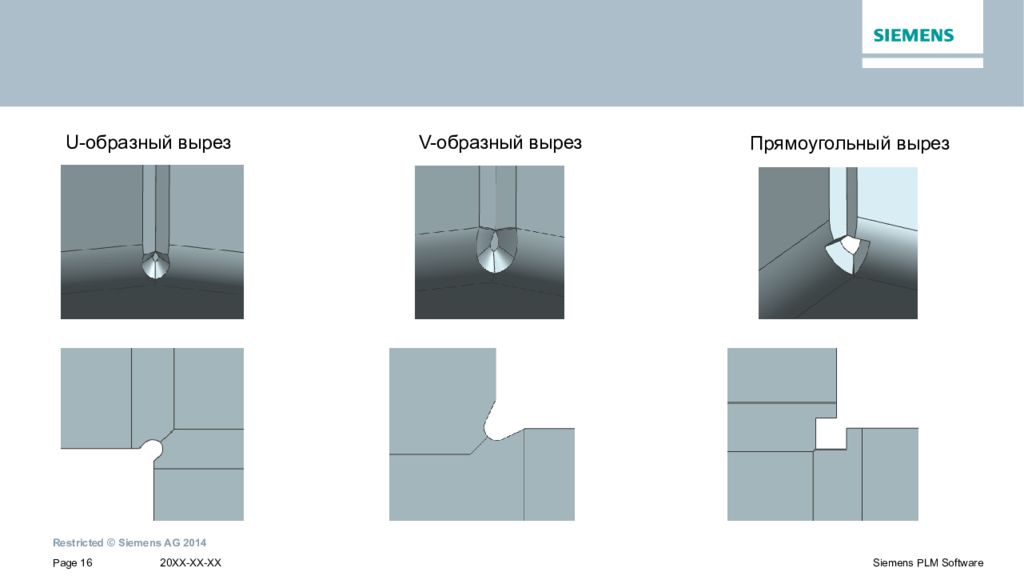

U- образный вырез V- образный вырез Прямоугольный вырез

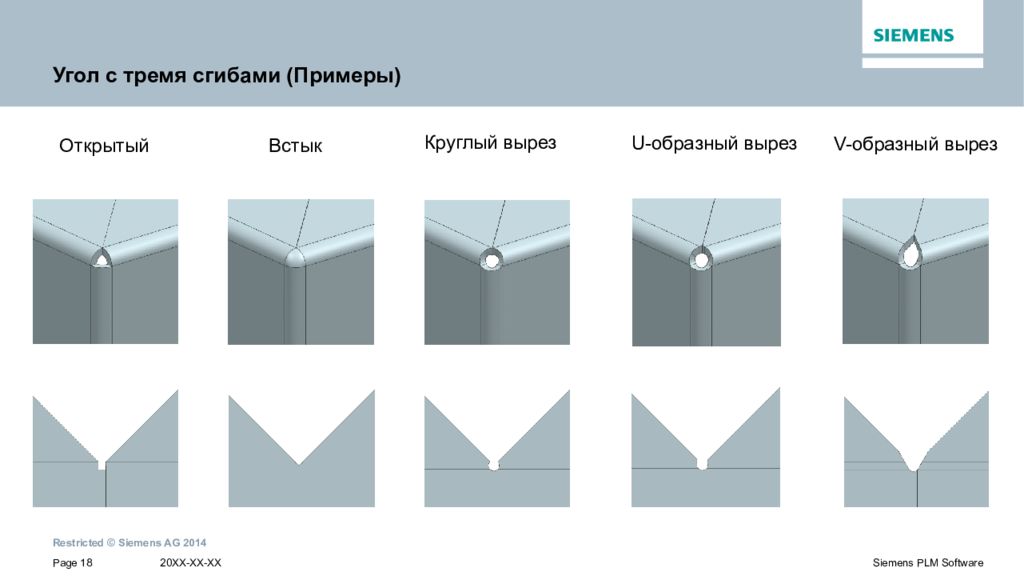

Эта команда позволяет закрывать углы, в которых сходятся три сгиба. Возможно задать специальные опции угла.
Открытый Встык Круглый вырез U- образный вырез V- образный вырез
Скругление Фаска Команда используется для создания скруглений или фасок на ребрах толщины у деталей из листового металла. Достаточно указать грань или набор граней тела из листового металла.
Позволяет создавать фаски на ребрах тела из листового металла, не переключаясь в модуль Моделирование…
Используется для создания подштамповки контура, построенного в эскизе на плоской грани листового металла. Возможно использовать как замкнутый, так и разомкнутый контур эскиза.

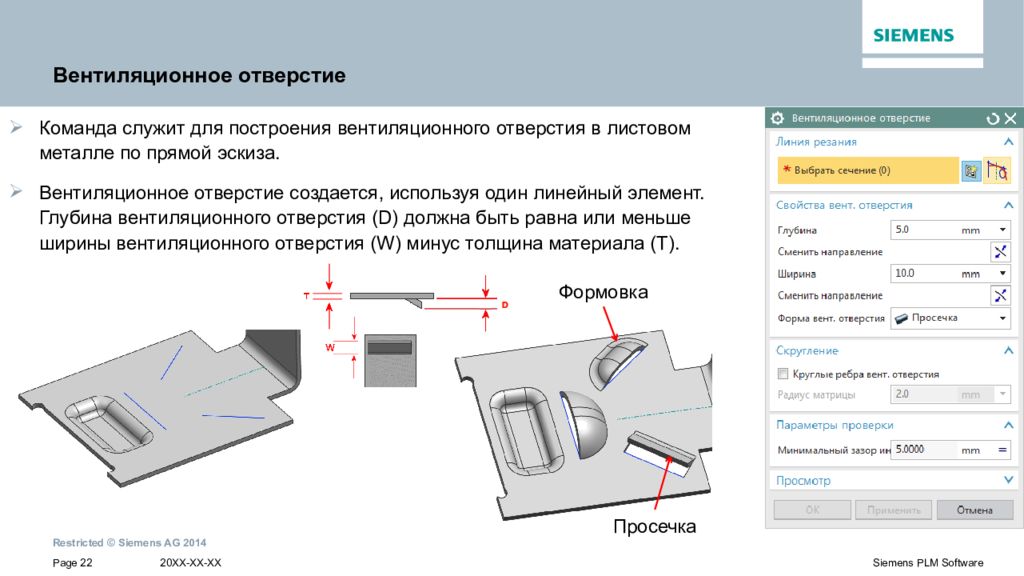

Команда служит для построения вентиляционного отверстия в листовом металле по прямой эскиза. Вентиляционное отверстие создается, используя один линейный элемент. Глубина вентиляционного отверстия (D) должна быть равна или меньше ширины вентиляционного отверстия (W) минус толщина материала (T). Просечка Формовка
Используется для создания подштамповки контура, с обрезкой базы, построенного в эскизе на плоской грани листового металла. Возможно использовать как замкнутый, так и разомкнутый контур эскиза.
Команда Ребро жесткости создает элемент ребро жесткости на детали листового металла. Для построения можно использовать эскиз с открытым или замкнутым контуром. Можно задать Круглую, U- образную и V- образную форму сечения ребра жесткости.
Формовка Круглый профиль U- образный профиль V- образный профиль Просечка Штамповка
Создает элемент детали листового металла, который наследует форму от тела инструмента типа пуансона. Твердотельная пробивка создается с типом тела-инструмента матрица или пуансон.
Строит ребро жесткости на сгибе листового металла. Можно выбрать автоматический профиль (квадрат или скругление) или задать пользовательский. Скругление Квадрат

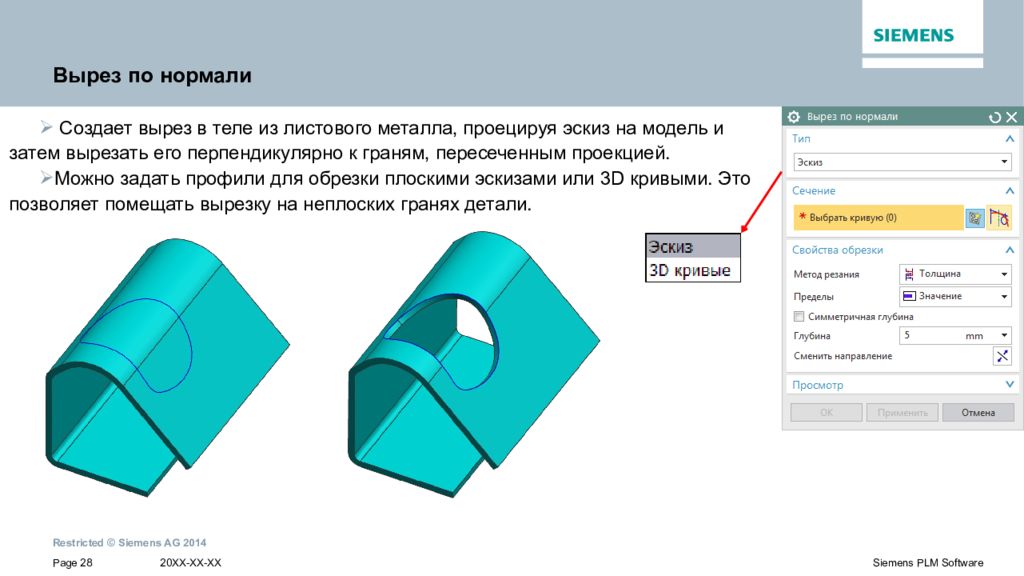

Создает вырез в теле из листового металла, проецируя эскиз на модель и затем вырезать его перпендикулярно к граням, пересеченным проекцией. Можно задать профили для обрезки плоскими эскизами или 3D кривыми. Это позволяет помещать вырезку на неплоских гранях детали.
Создает уклон на торцах сгиба.

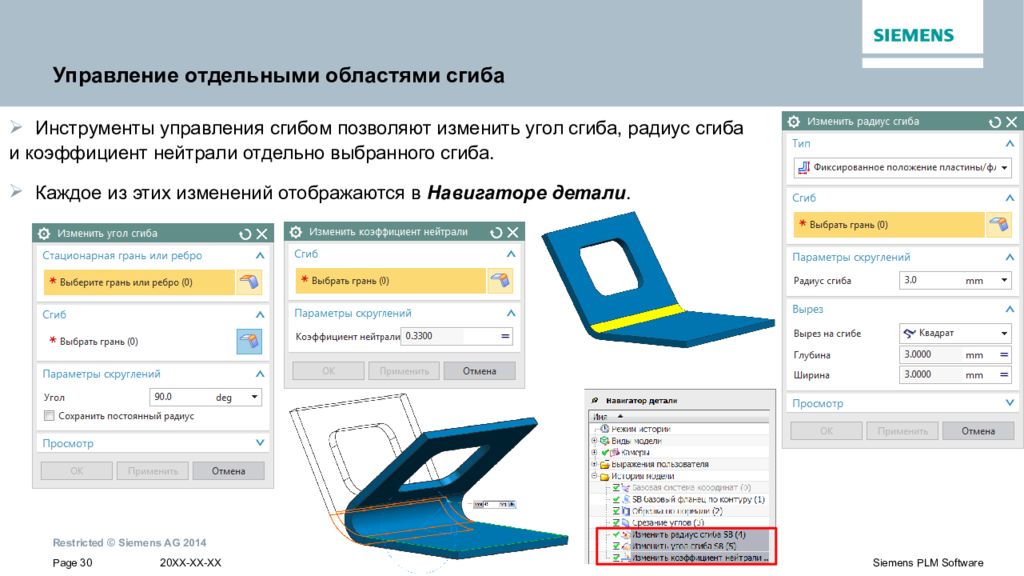

Инструменты управления сгибом позволяют изменить угол сгиба, радиус сгиба и коэффициент нейтрали отдельно выбранного сгиба. Каждое из этих изменений отображаются в Навигаторе детали.

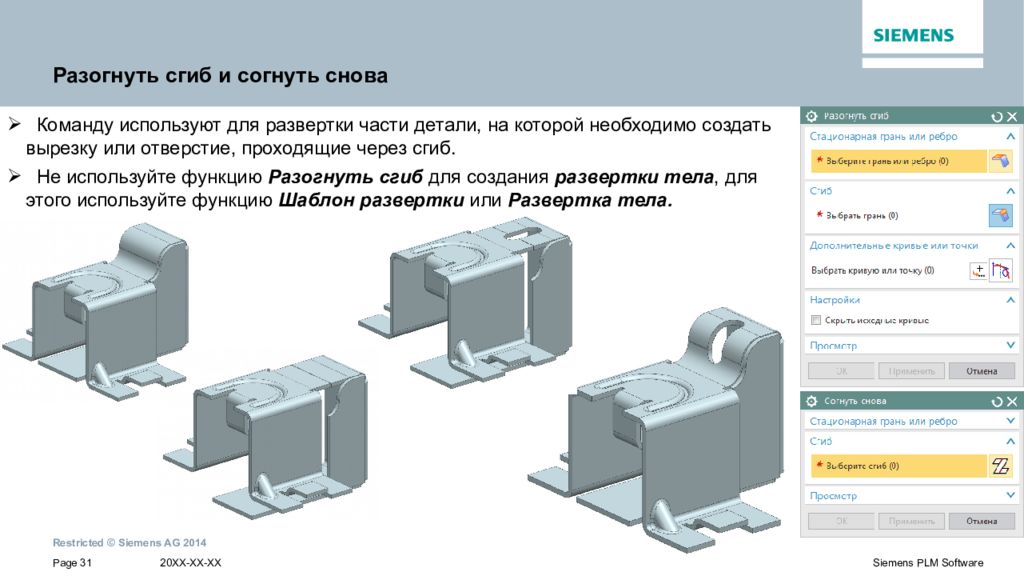

Команду используют для развертки части детали, на которой необходимо создать вырезку или отверстие, проходящие через сгиб. Не используйте функцию Разогнуть сгиб для создания развертки тела, для этого используйте функцию Шаблон развертки или Развертка тела.

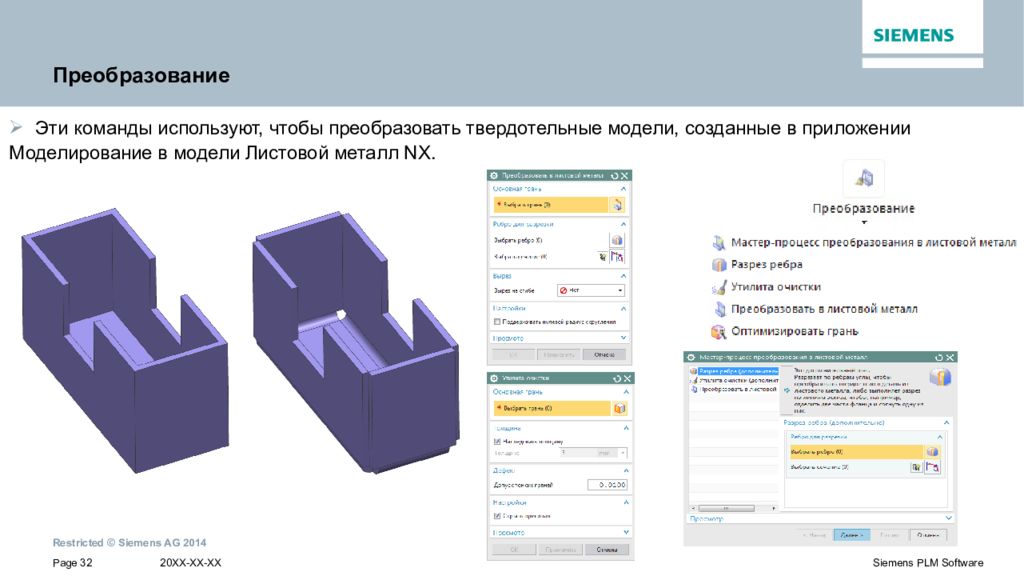

Эти команды используют, чтобы преобразовать твердотельные модели, созданные в приложении Моделирование в модели Листовой металл NX.

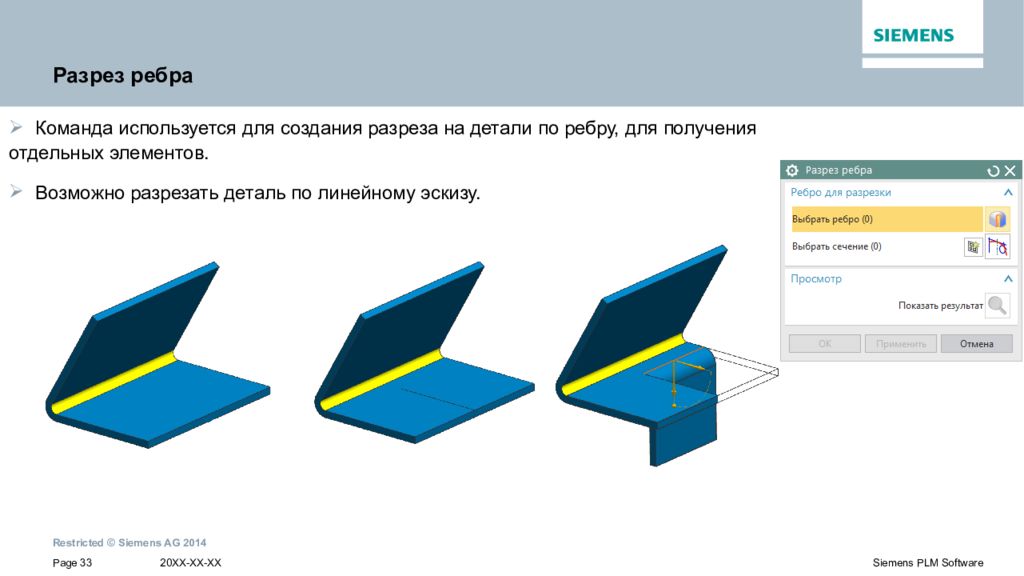

Команда используется для создания разреза на детали по ребру, для получения отдельных элементов. Возможно разрезать деталь по линейному эскизу.
Команда Плоское тело позволяет создать шаблон развертки в том же файле в котором существует согнутая деталь листового металла. Развернутая версия детали ассоциативна с согнутой версией. Если деталь листового металла изменяется, шаблон развертки автоматически обновляется. Деформированные элементы остаются в неразвернутом состоянии.

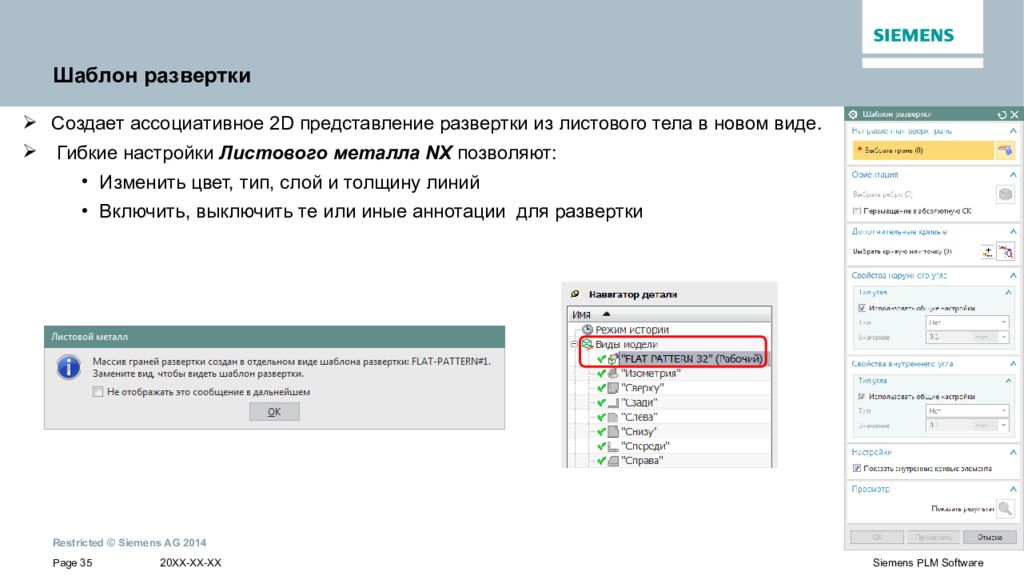

Создает ассоциативное 2 D представление развертки из листового тела в новом виде. Гибкие настройки Листового металла NX позволяют: Изменить цвет, тип, слой и толщину линий Включить, выключить те или иные аннотации для развертки

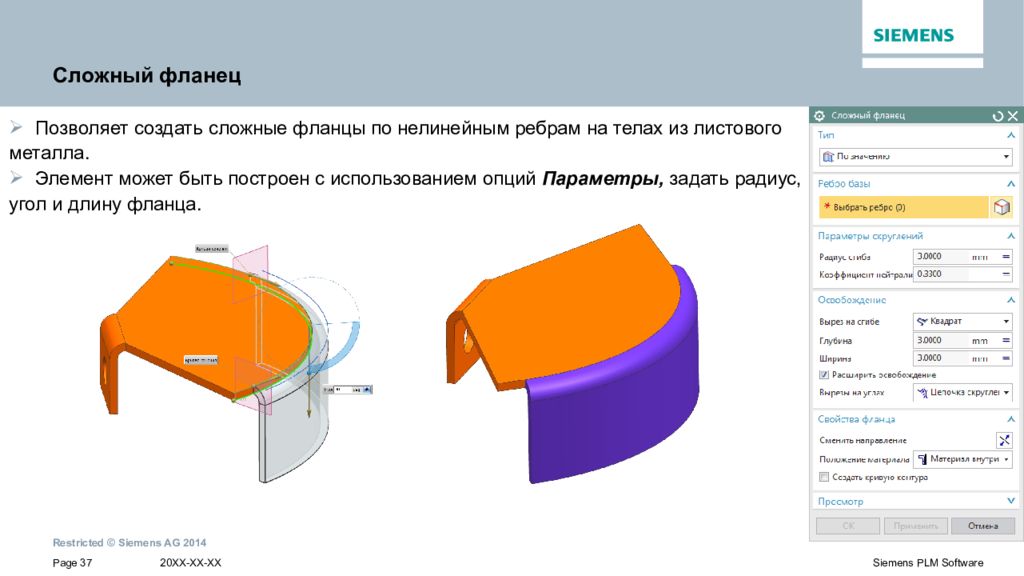

Позволяет создать сложные фланцы по нелинейным ребрам на телах из листового металла. Элемент может быть построен с использованием опций Параметры, задать радиус, угол и длину фланца.
Создает соединительный элемент между двумя листовыми телами от ребер.
U - форма Z - форма Скругленная форма 1 – Плоская грань 2 – Скругленный переход
Эти команды предназначены для управления сгибами созданными инструментом С ложный фланец.
Используется для построения разверток сложной геометрии. Инструмент работает не только с листовым металлом. Для более точного расчета в настройках можно задать свойства материала.
