Урок технологии 7 классе по теме : Редактирование модели. Выполнение развёртки в программе. Программа для редактирования готовых моделей и последующей их распечатки. Инструменты для редактирования моделей. 2022 г.
Процесс производства продукта с использованием технологий трехмерной компьютерной графики состоит из нескольких этапов. Одним из важнейших и обязательных этапов является этап создания трехмерных моделей, которые в будущем и будут являться частью рассказываемой истории.
Рекламный постер короткометражного фильма « Архитип » Арона Симса, главную роль в котором «играет» персонаж, полностью созданный средствами трехмерной компьютерной графики. Copyright © 2012 Aaron Sims

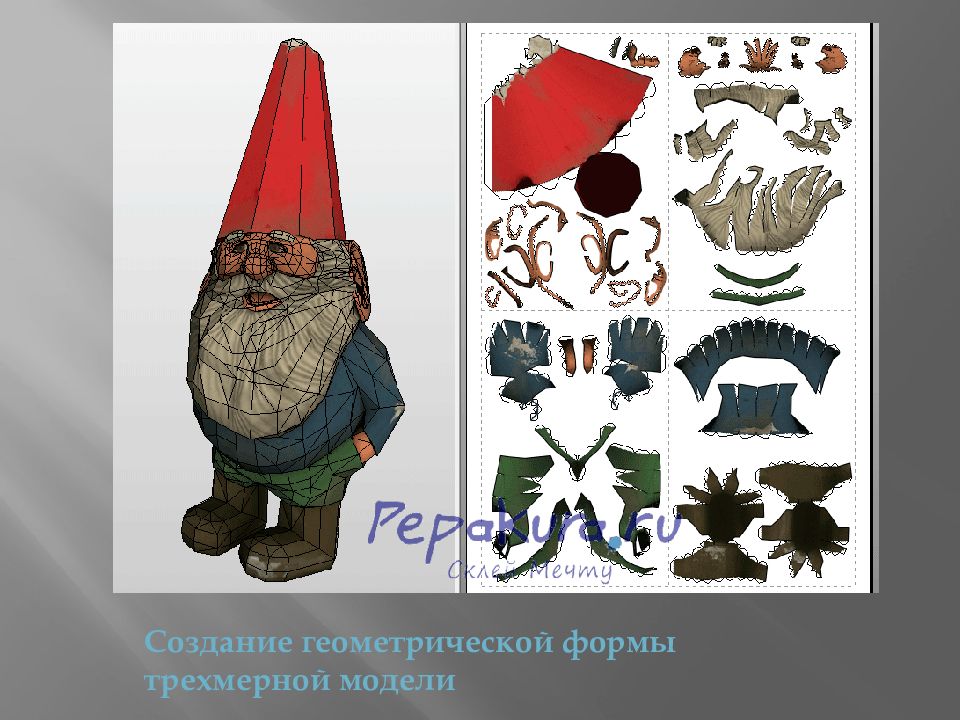

Создание геометрической формы трехмерной модели

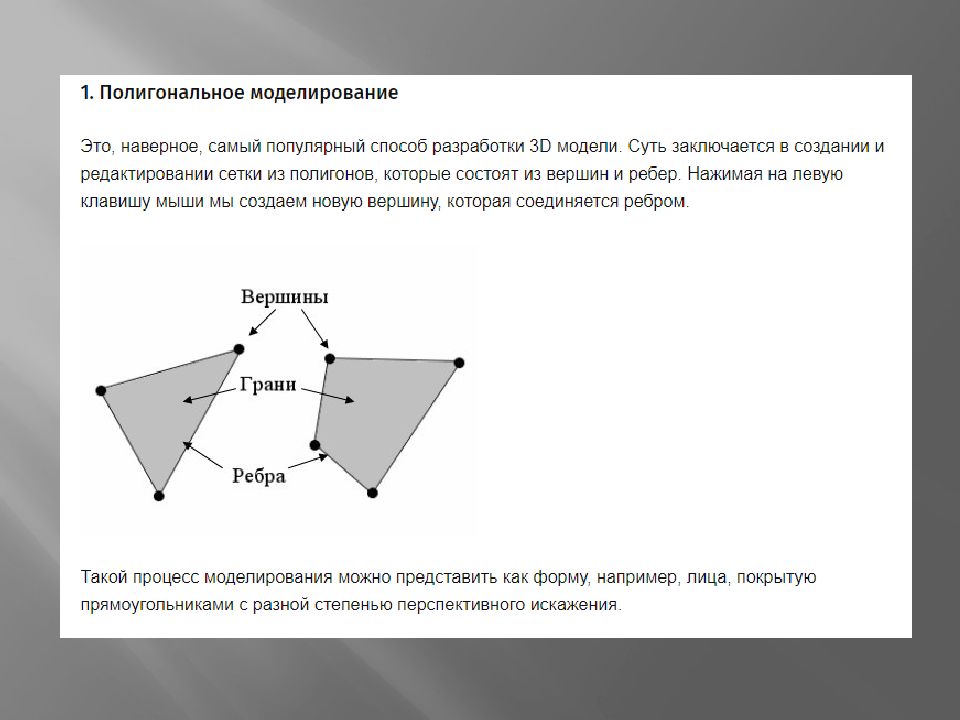

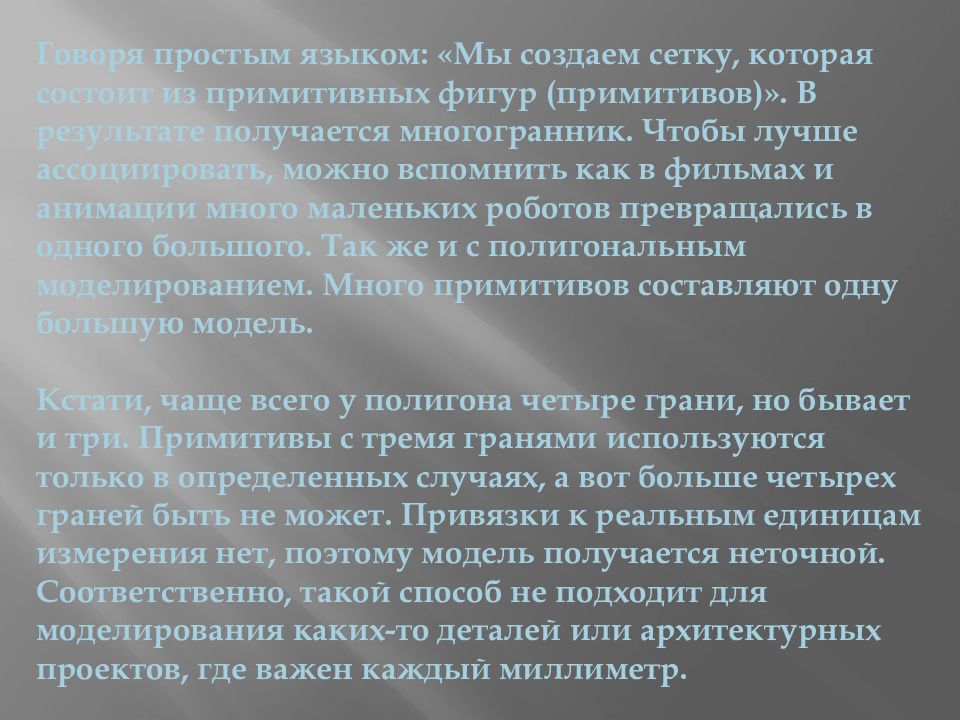

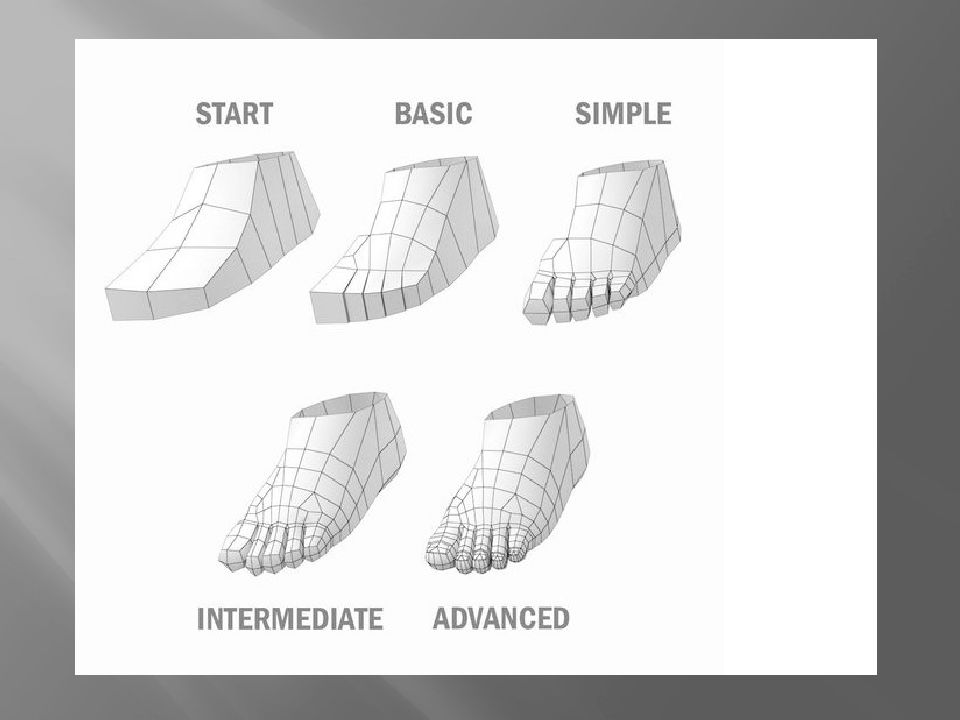

Говоря простым языком: «Мы создаем сетку, которая состоит из примитивных фигур (примитивов)». В результате получается многогранник. Чтобы лучше ассоциировать, можно вспомнить как в фильмах и анимации много маленьких роботов превращались в одного большого. Так же и с полигональным моделированием. Много примитивов составляют одну большую модель. Кстати, чаще всего у полигона четыре грани, но бывает и три. Примитивы с тремя гранями используются только в определенных случаях, а вот больше четырех граней быть не может. Привязки к реальным единицам измерения нет, поэтому модель получается неточной. Соответственно, такой способ не подходит для моделирования каких-то деталей или архитектурных проектов, где важен каждый миллиметр.

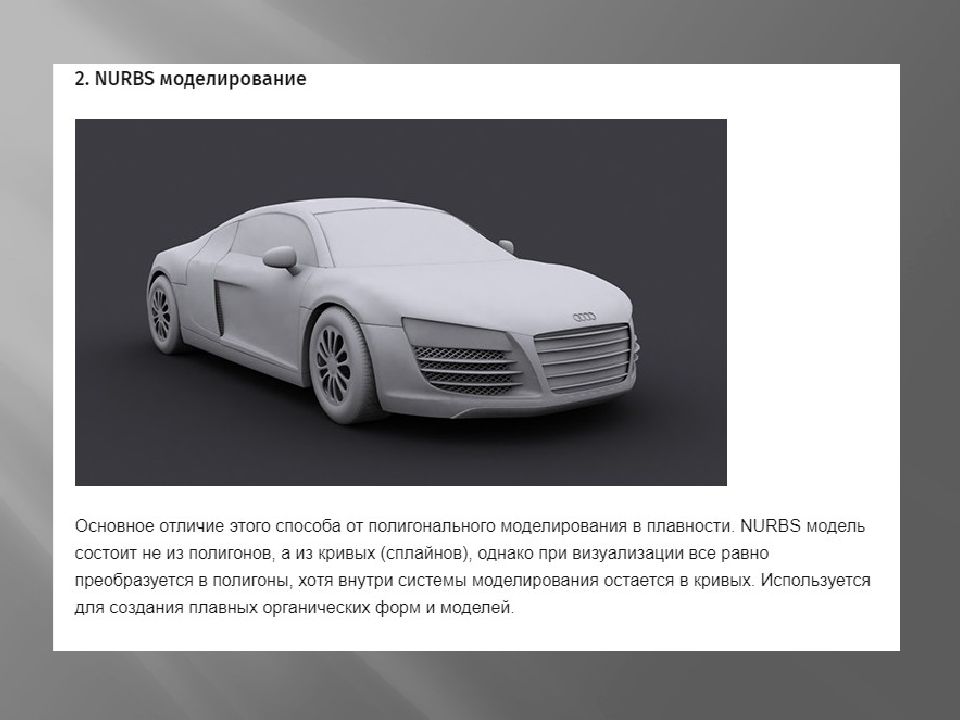

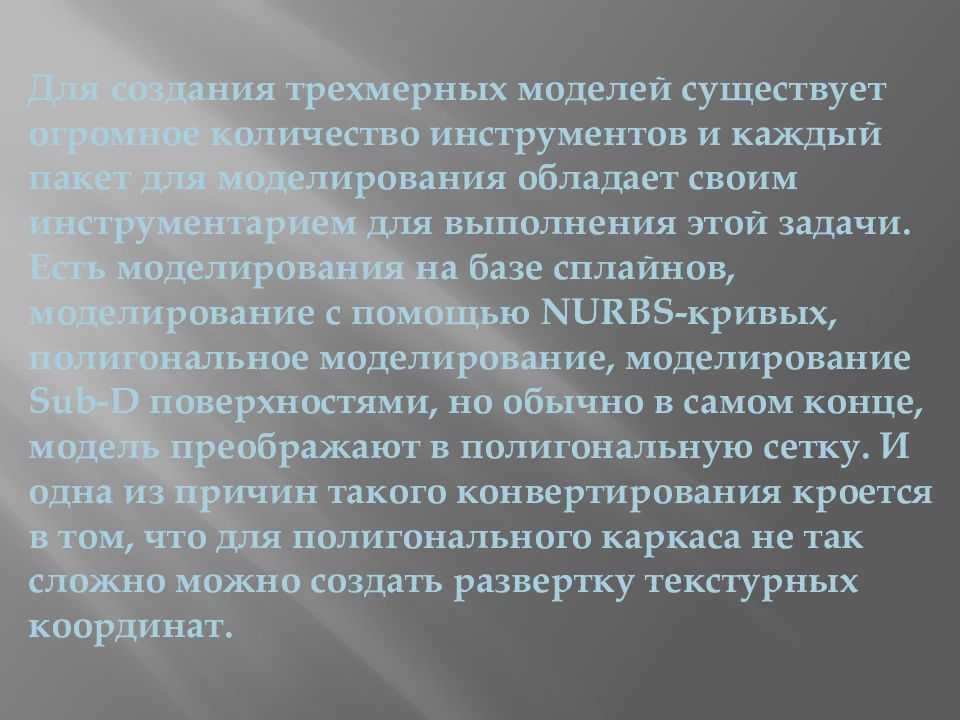

Для создания трехмерных моделей существует огромное количество инструментов и каждый пакет для моделирования обладает своим инструментарием для выполнения этой задачи. Есть моделирования на базе сплайнов, моделирование с помощью NURBS-кривых, полигональное моделирование, моделирование Sub-D поверхностями, но обычно в самом конце, модель преображают в полигональную сетку. И одна из причин такого конвертирования кроется в том, что для полигонального каркаса не так сложно можно создать развертку текстурных координат.
Развёртка – развёрнутая плоскость какого-либо тела.

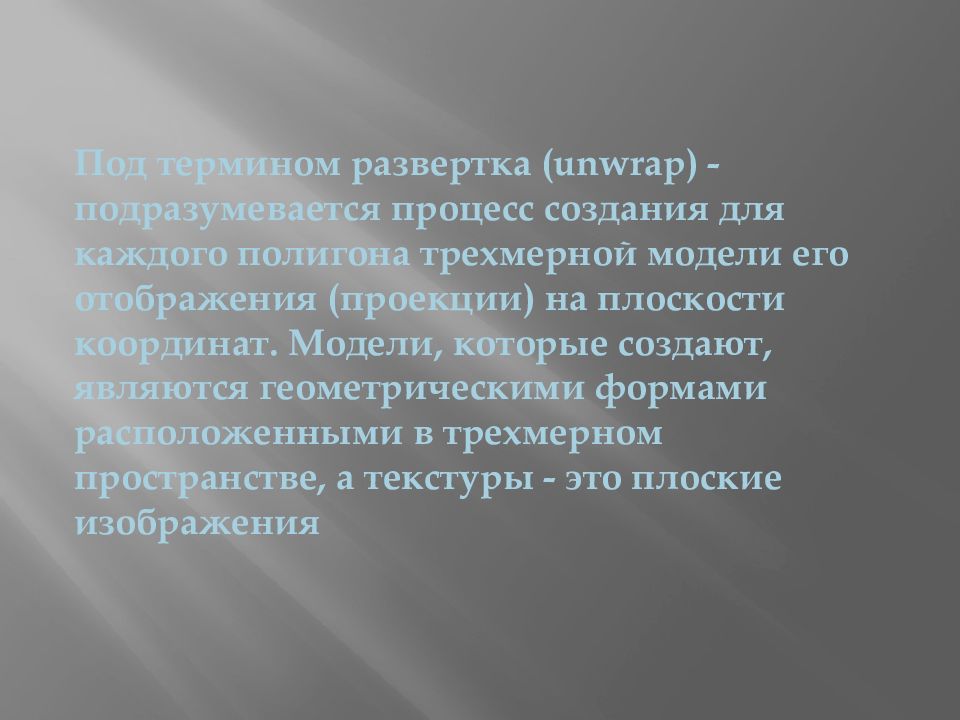

Под термином развертка ( unwrap ) - подразумевается процесс создания для каждого полигона трехмерной модели его отображения (проекции) на плоскости координат. Модели, которые создают, являются геометрическими формами расположенными в трехмерном пространстве, а текстуры - это плоские изображения

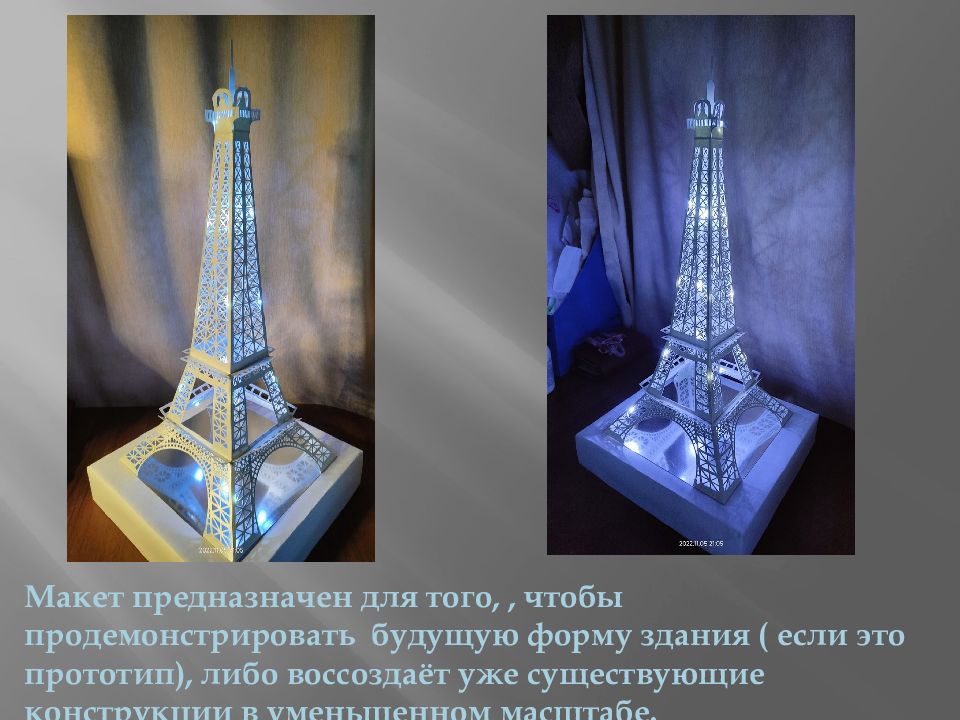

Макет предназначен для того,, чтобы продемонстрировать будущую форму здания ( если это прототип), либо воссоздаёт уже существующие конструкции в уменьшенном масштабе.
Развёртка комнаты – создание модели помещения на плоскости

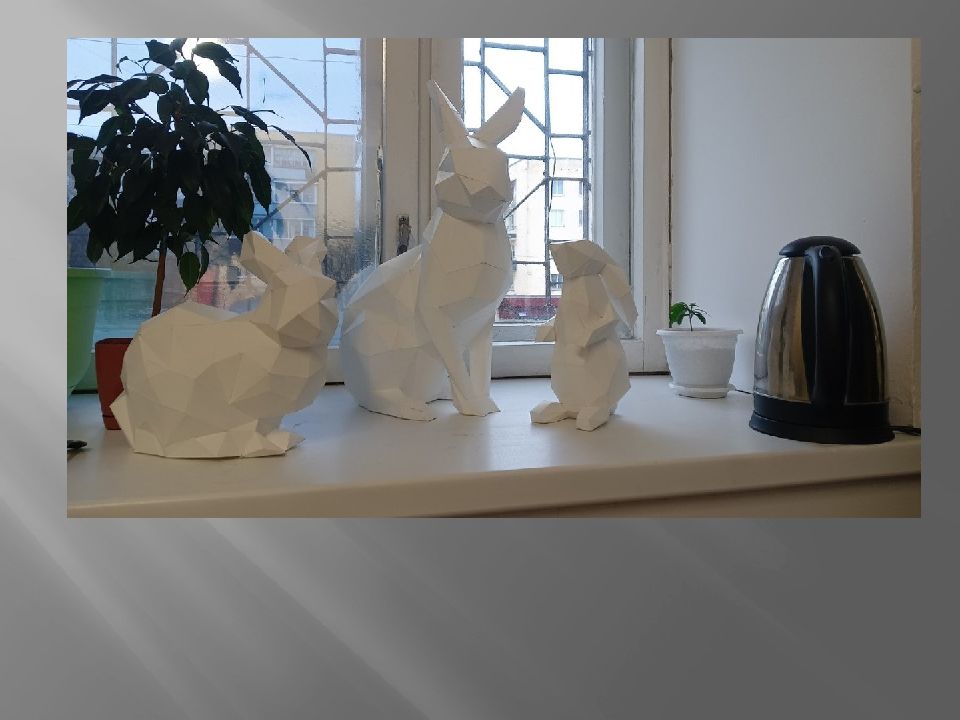

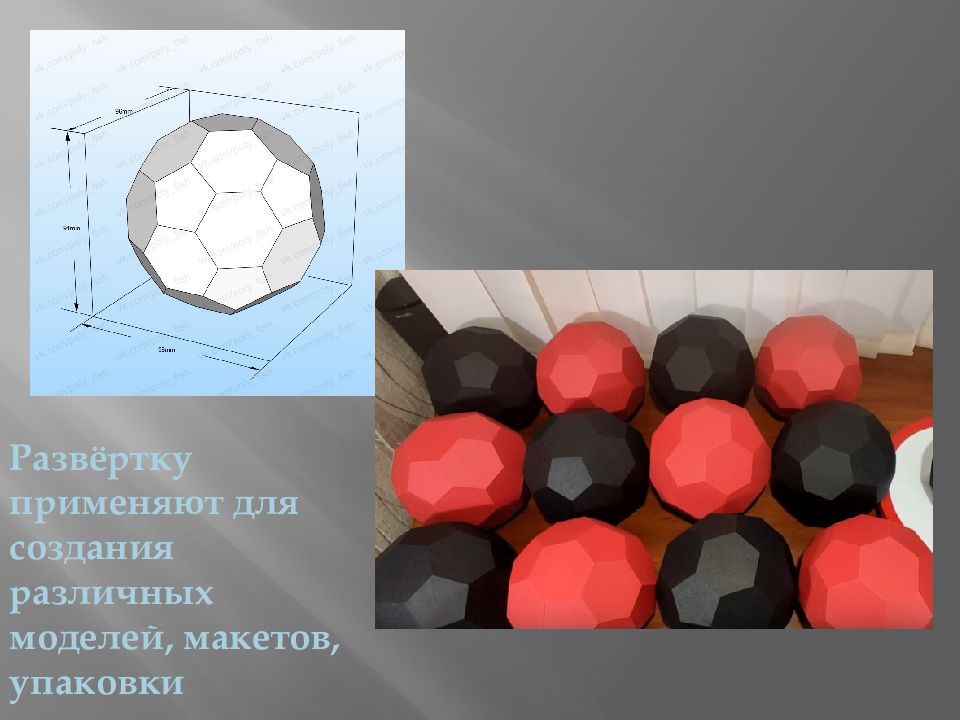

Развёртку применяют для создания различных моделей, макетов, упаковки

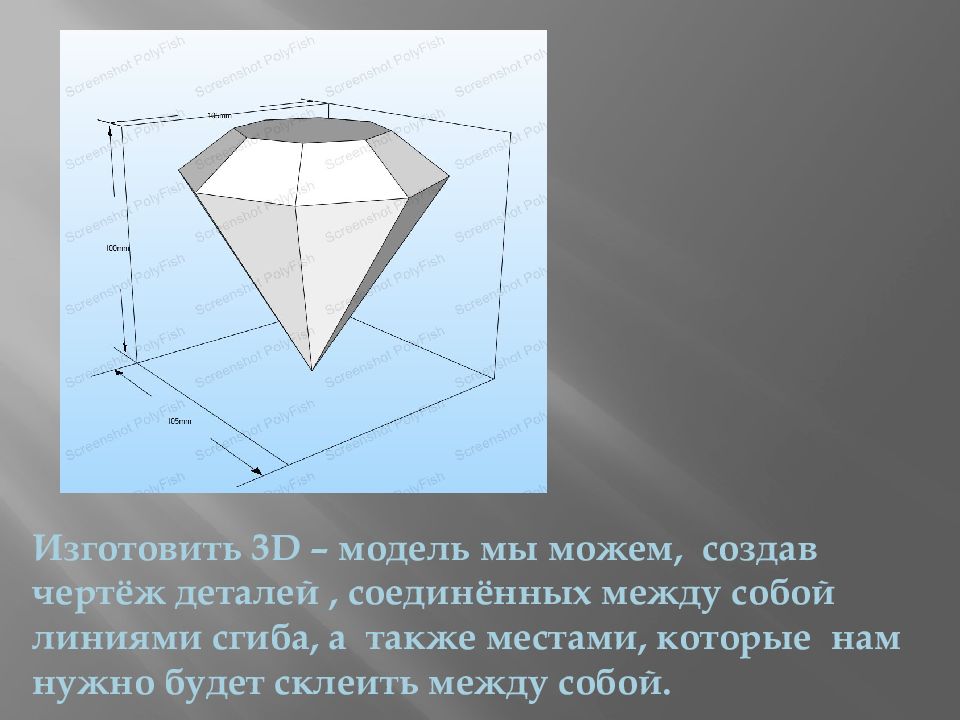

Изготовить 3 D – модель мы можем, создав чертёж деталей, соединённых между собой линиями сгиба, а также местами, которые нам нужно будет склеить между собой.

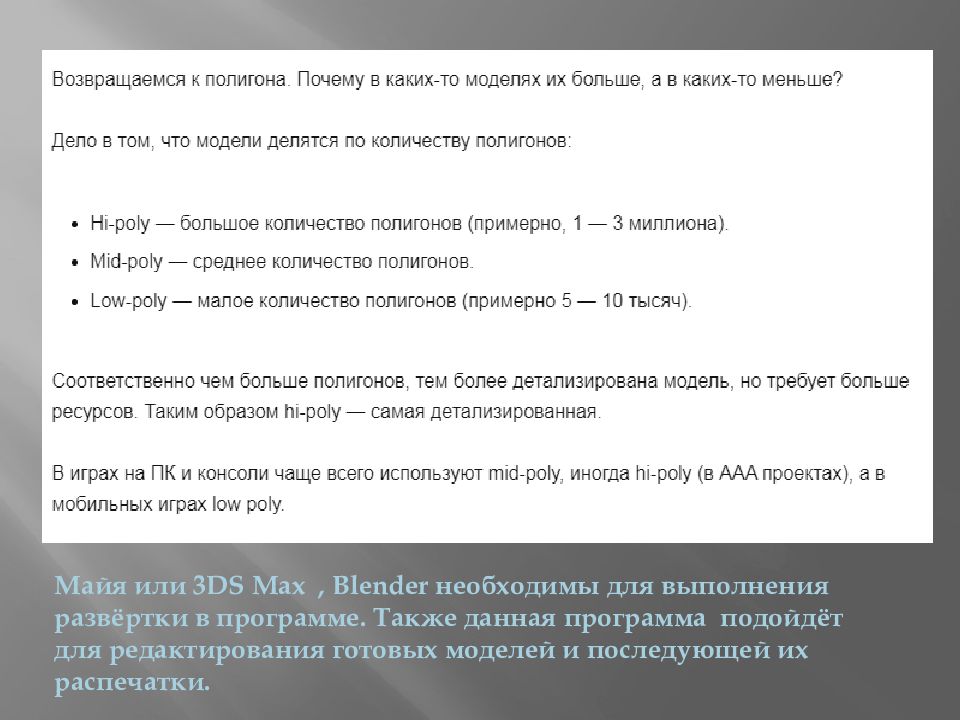

Майя или 3 DS Max, Blender необходимы для выполнения развёртки в программе. Также данная программа подойдёт для редактирования готовых моделей и последующей их распечатки.

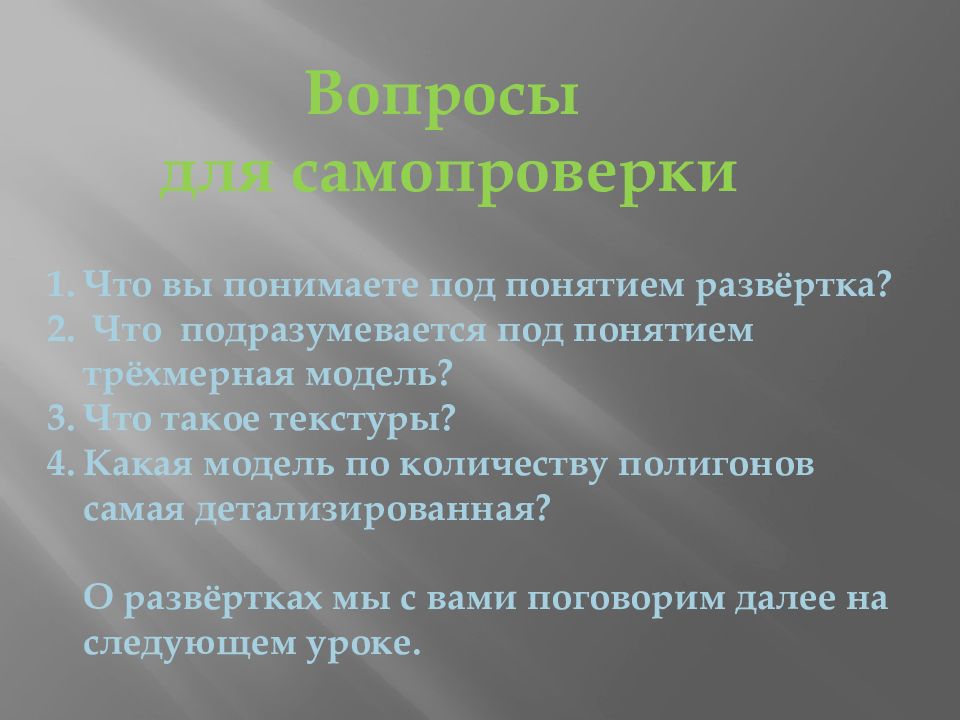

Вопросы для самопроверки Что вы понимаете под понятием развёртка? Что подразумевается под понятием трёхмерная модель? Что такое текстуры? Какая модель по количеству полигонов самая детализированная? О развёртках мы с вами поговорим далее на следующем уроке.
