Урок технологии в 6 классе: «ОСНОВЫ КОНСТРУИРОВАНИЯ И МОДЕЛИРОВАНИЯ ИЗДЕЛИЙ ИЗ ДРЕВЕСИНЫ» Учитель технологии Пермяков Александр Викторович 1

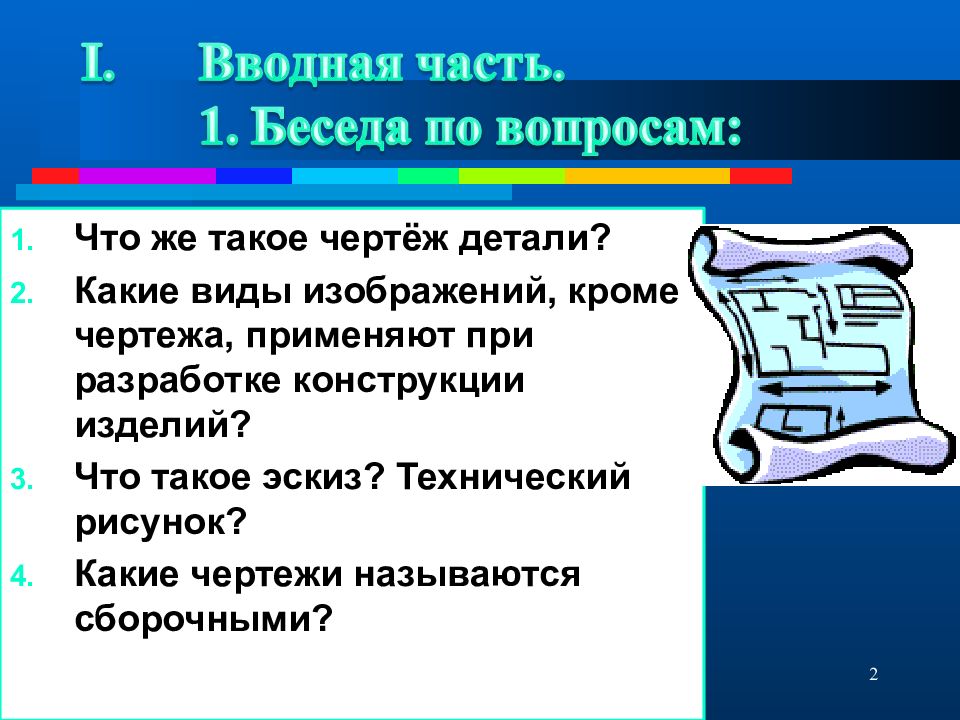

24.11.2020 2 Что же такое чертёж детали? Какие виды изображений, кроме чертежа, применяют при разработке конструкции изделий? Что такое эскиз? Технический рисунок? Какие чертежи называются сборочными?
24.11.2020 3 Технический рисунок «Кормушка для птиц»
24.11.2020 4 Чертёж детали «Разделочная доска» Как вы считаете? Какие размеры необходимые для изготовления данного изделия отсутствуют на чертеже?
24.11.2020 5 Сборочный чертёж

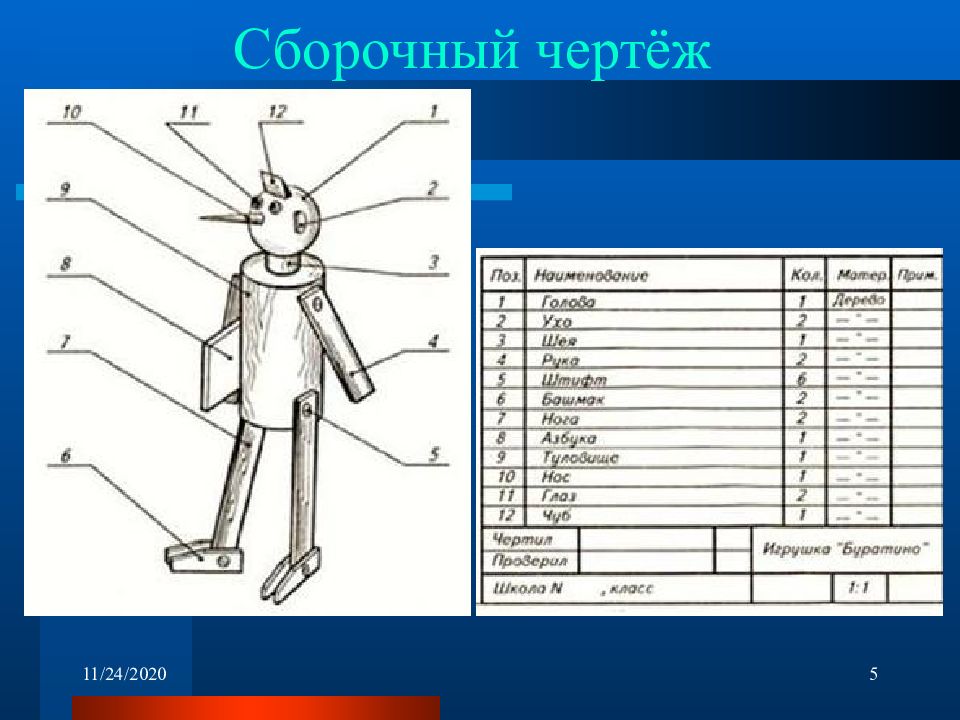

24.11.2020 6 Сборочный чертёж
24.11.2020 7 Сборочный чертёж угольника

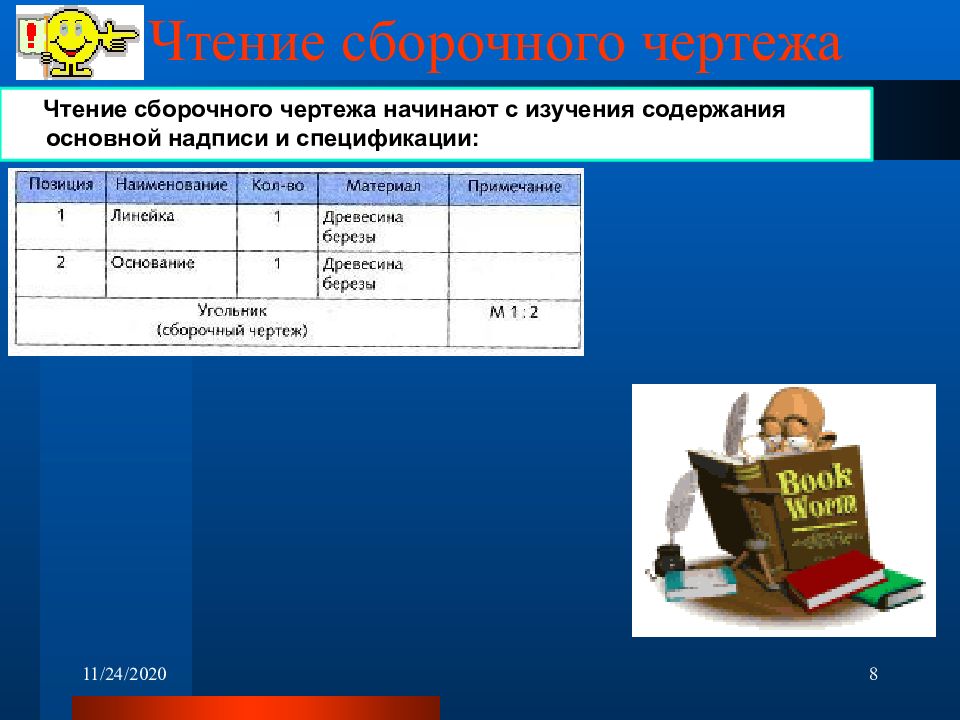

Чтение сборочного чертежа начинают с изучения содержания основной надписи и спецификации: 24.11.2020 8

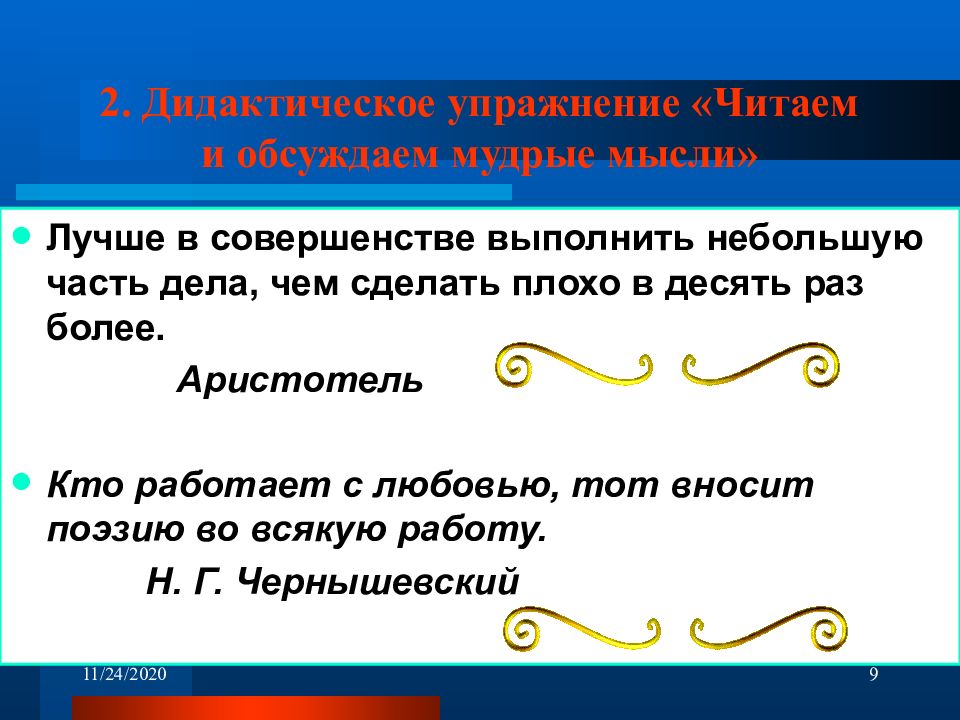

24.11.2020 9 2. Дидактическое упражнение «Читаем и обсуждаем мудрые мысли» Лучше в совершенстве выполнить небольшую часть дела, чем сделать плохо в десять раз более. Аристотель Кто работает с любовью, тот вносит поэзию во всякую работу. Н. Г. Чернышевский
24.11.2020 10 П. Изложение программного материала В технологии очень важно, если не главное, - разработать совершенную техническую конструкцию. Конструктивное решение вещи выполняет инженерное проектирование. Конструирование – это разработка конструкции изделия. Конструкция – строение, устройство, взаимное расположение частей какого-либо предмета, определяющееся его назначением.
24.11.2020 11 КОНСТРУИРОВАНИЕ Конструирование — это сложный и многооперационный технологический процесс, который включает в себя: зрительное представление изделия; составление эскизов, технических рисунков, чертежей; подбор необходимого материала; изготовление опытного образца; испытание на прочность и работоспособность; устранение недостатков
24.11.2020 12 При конструировании изделия необходимо, чтобы оно было: Прочное – способность изделия воспринимать определённые нагрузки, не разрушаясь. Надёжное – способность изделия выполнять заданное назначение при сохранении основных характеристик. Технологичное – соответствие изделия требованиям экономичной технологии его изготовления. Экономичное – соответствие изделия наименьшим затратам труда и материалов при его изготовлении. При изготовлении нескольких деталей из одной заготовки важно, чтобы их получилось как можно больше, а для этого необходимо учитывать их правильное (экономное) размещение и разметку.
24.11.2020 13 Давайте посмотрим примеры разметки изделий

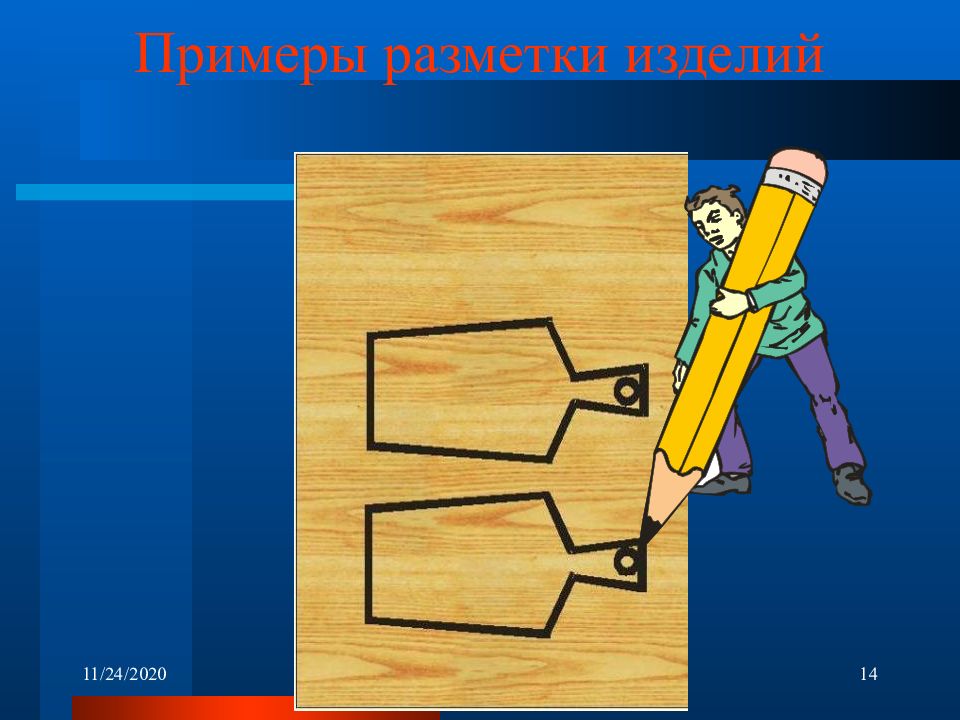

24.11.2020 14 Примеры разметки изделий
24.11.2020 15 Как вы думаете, какой из них оптимальный и почему?

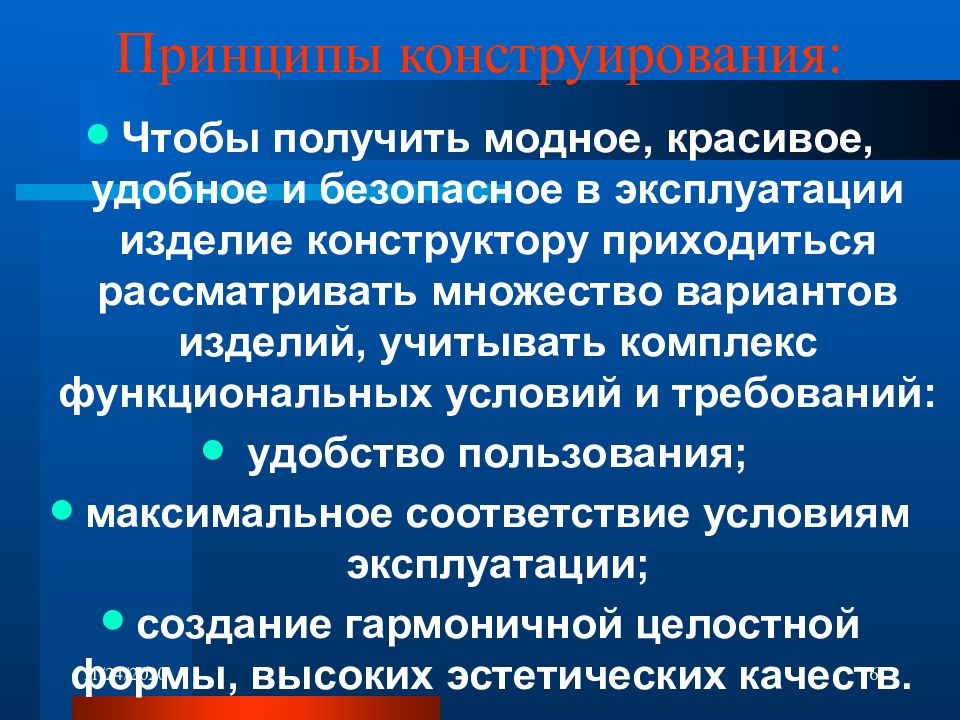

24.11.2020 16 Принципы конструирования: Чтобы получить модное, красивое, удобное и безопасное в эксплуатации изделие конструктору приходиться рассматривать множество вариантов изделий, учитывать комплекс функциональных условий и требований: удобство пользования; максимальное соответствие условиям эксплуатации; создание гармоничной целостной формы, высоких эстетических качеств.
24.11.2020 17 КОНСТРУИРОВАНИЕ Совокупность всех свойств изделия определяет его качество. Качественное изделие является прочным, надёжным в работе, длительное время не требует ремонта, на него затрачено немного материалов.
24.11.2020 18 Моделирование Одним из приёмов конструирования является моделирование. Моделирование – это процесс изготовления по чертежу модели какого-либо предмета. Модель – уменьшенная или увеличенная копия изделия, предназначенная для показа его устройства и принципа действия.
24.11.2020 19 Моделирование Создаётся модель, как и настоящее изделие по эскизам, техническим рисункам и чертежам.

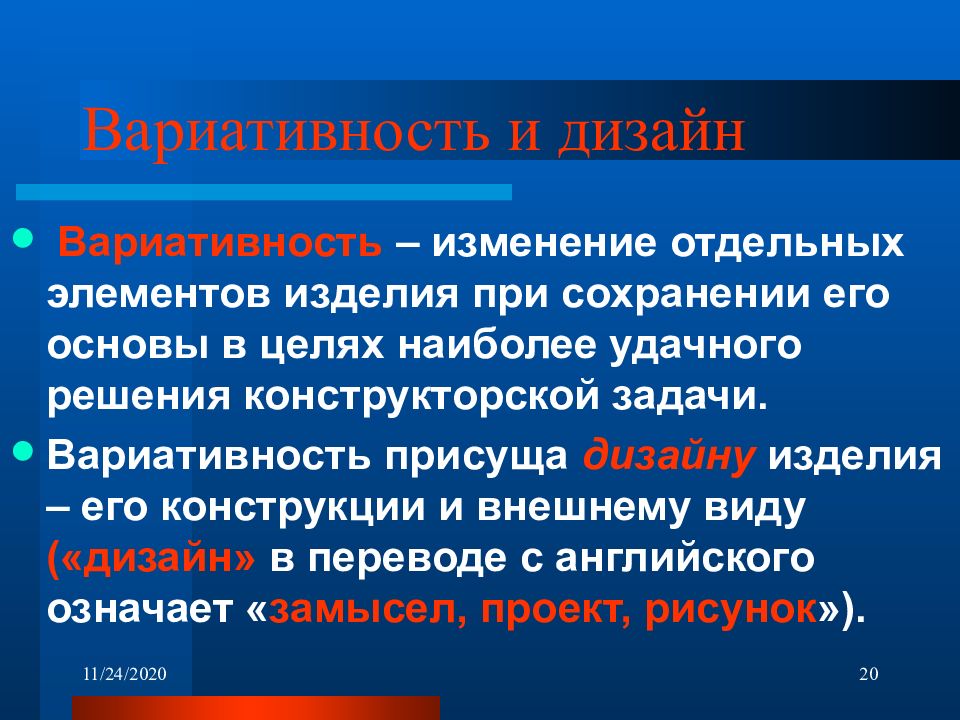

24.11.2020 20 Вариативность и дизайн Вариативность – изменение отдельных элементов изделия при сохранении его основы в целях наиболее удачного решения конструкторской задачи. Вариативность присуща дизайну изделия – его конструкции и внешнему виду («дизайн» в переводе с английского означает « замысел, проект, рисунок »).
24.11.2020 21 Варианты разделочной доски
24.11.2020 22 Варианты подставки для карандашей
24.11.2020 23

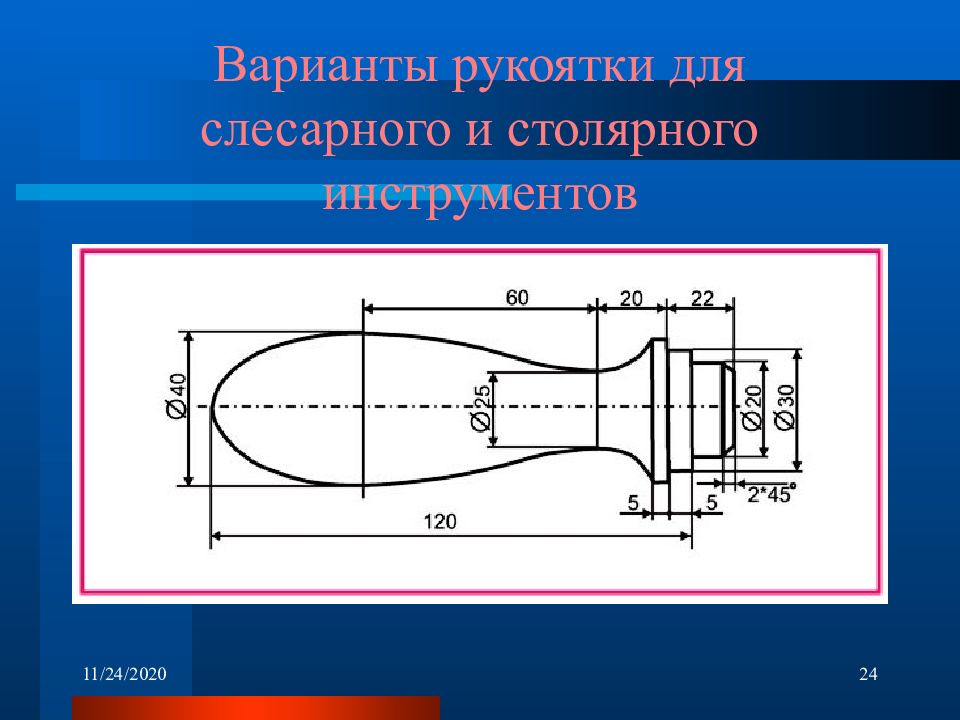

24.11.2020 24 Варианты рукоятки для слесарного и столярного инструментов

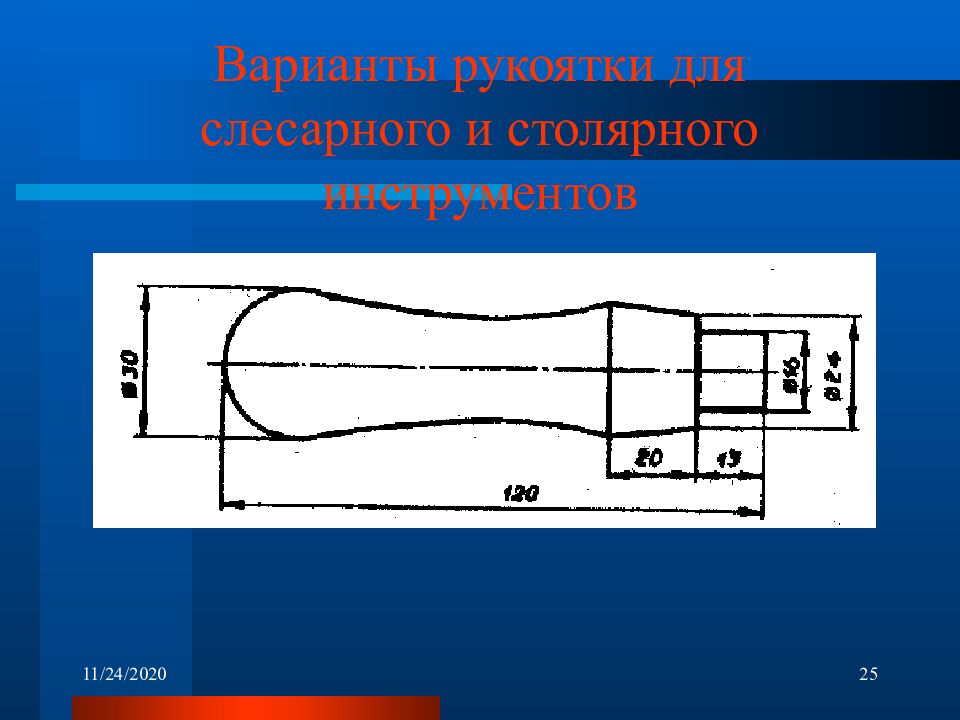

24.11.2020 25 Варианты рукоятки для слесарного и столярного инструментов

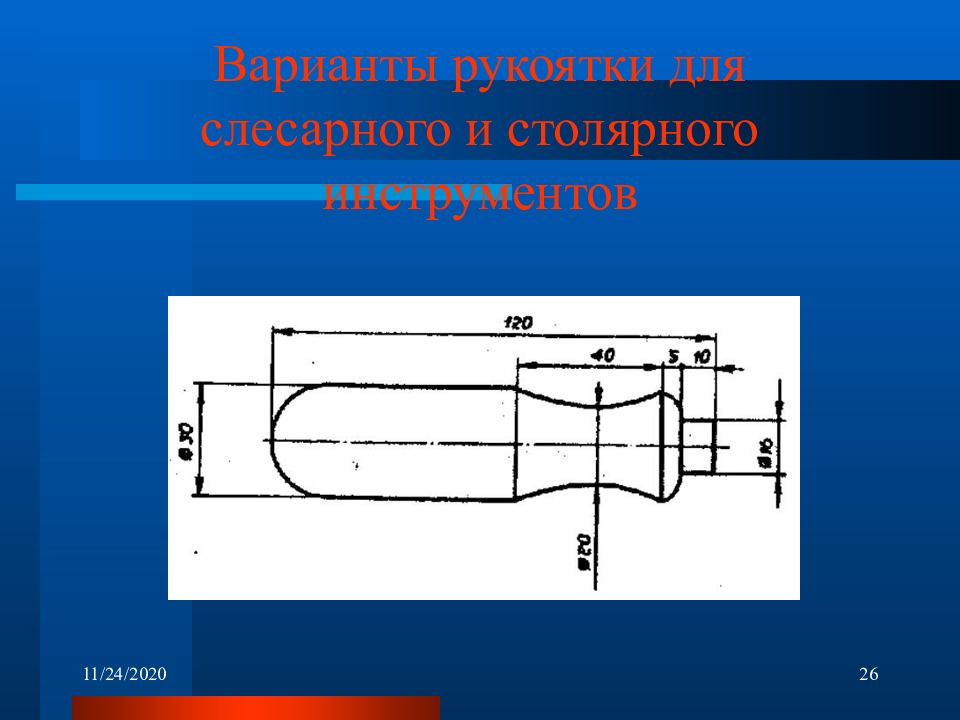

24.11.2020 26 Варианты рукоятки для слесарного и столярного инструментов

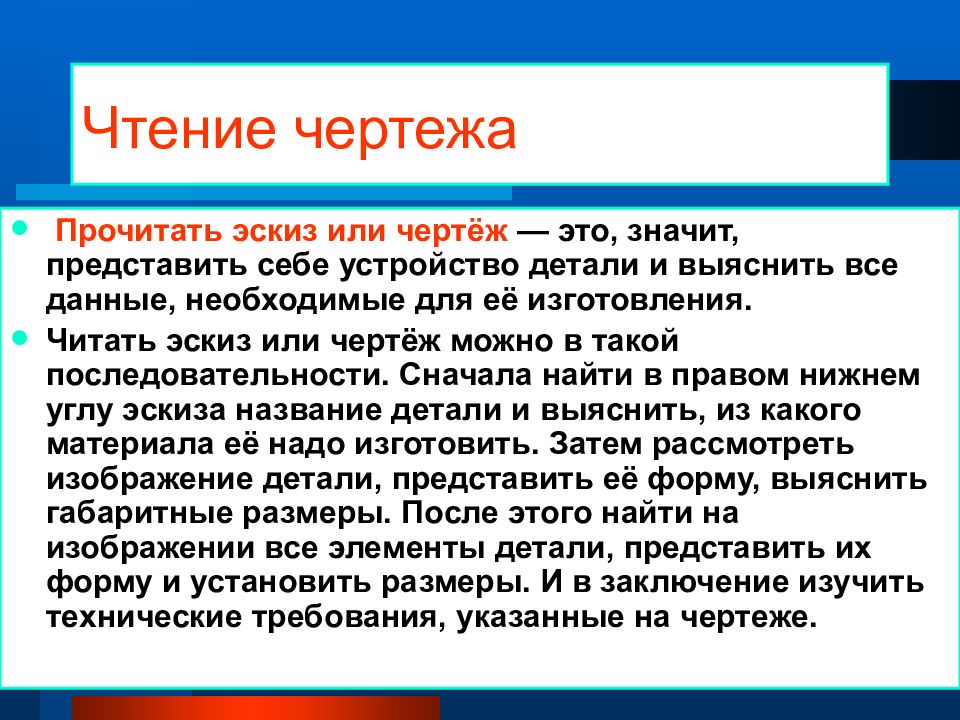

24.11.2020 27 Чтение чертежа Прочитать эскиз или чертёж — это, значит, представить себе устройство детали и выяснить все данные, необходимые для её изготовления. Читать эскиз или чертёж можно в такой последовательности. Сначала найти в правом нижнем углу эскиза название детали и выяснить, из какого материала её надо изготовить. Затем рассмотреть изображение детали, представить её форму, выяснить габаритные размеры. После этого найти на изображении все элементы детали, представить их форму и установить размеры. И в заключение изучить технические требования, указанные на чертеже.
24.11.2020 28 Элементы детали

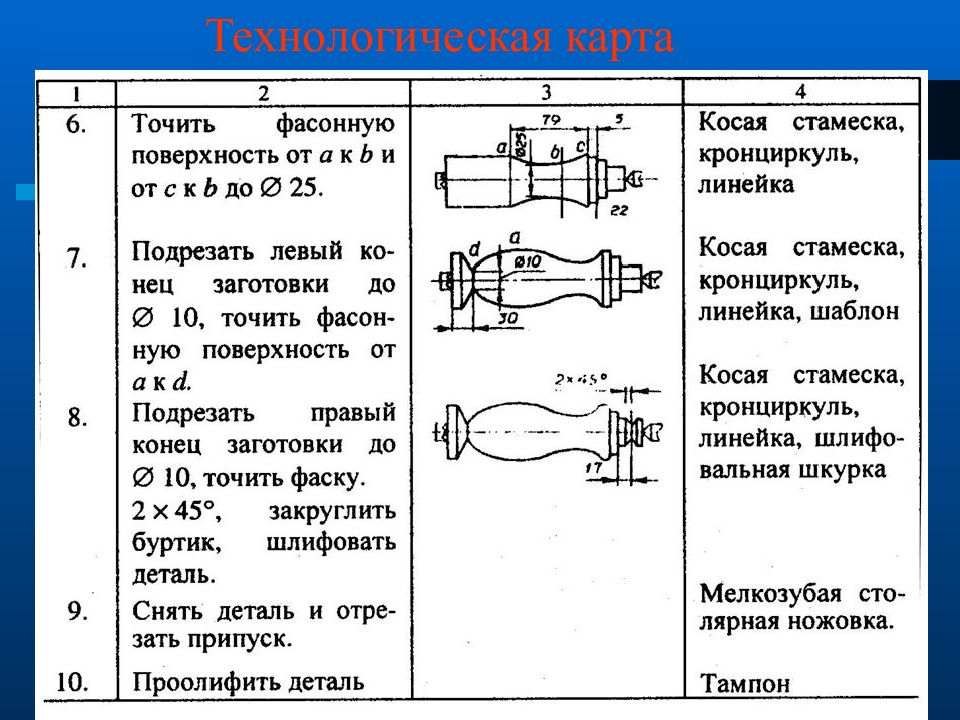

24.11.2020 29 Технологическая карта
24.11.2020 30 Технологическая карта

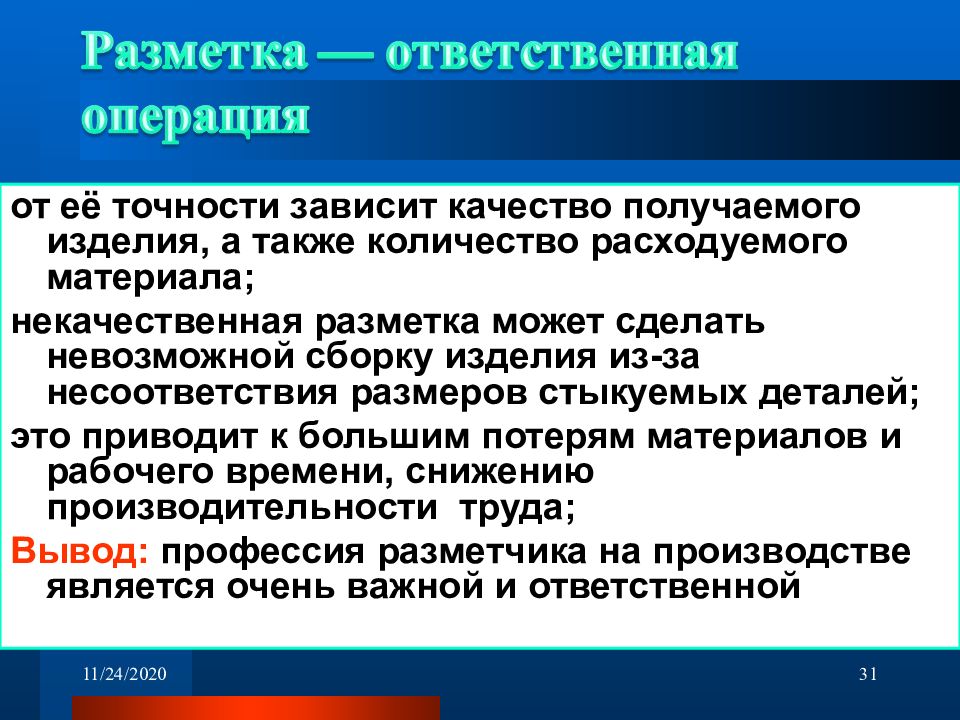

24.11.2020 31 от её точности зависит качество получаемого изделия, а также количество расходуемого материала; некачественная разметка может сделать невозможной сборку изделия из-за несоответствия размеров стыкуемых деталей; это приводит к большим потерям материалов и рабочего времени, снижению производительности труда; Вывод: профессия разметчика на производстве является очень важной и ответственной
