УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ПРИМЕНЯЕМЫЕ В БОЕВЫХ ДОКУМЕНТАХ Пункты управления и средства связи Командный пункт (штаб) полка Командно-наблюдательный пункт (штаб) батальона Командно-наблюдательный пункт (штаб) батальона в движении Командно-наблюдательный пункт командира роты: 1 — в пешем порядке, 2 —на боевой машине пехоты (на другой технике и командира танковой роты — с соответствующими знаками). Командно-наблюдательный пункт командира взвода — с одной черточкой Наблюдательный пункт (пост) с указанием принадлежности. С буквами: А — артиллерийский наблюдательный пункт, В — пост воздушного наблюдения, И — инженерный наблюдательный пост, X — химический наблюдательный пост, Т — пункт технического наблюдения. Цвет знака — по роду войск Пост регулирования движения или регулировщик (К — комендантский пост, КПП — контрольно-пропускной пункт, КТП — контрольно-технический пункт)
Колонна родов войск и специальных войск с соответствующей надписью: 1 — общее обозначение, 2 — артиллерийского Дивизиона (подразделений других родов войск — с соответствующими знаками). Колонна батареи (роты) и взвода — соответственно с двумя и одной черточками Головная (боковая, тыльная) походная застава в составе усиленной мотострелковой роты на БМП (на другой технике и в составе танковой роты — с соответствующими знаками). ГПЗ в составе взвода и головной дозор — с одной черточкой; авангард или передовой отряд в составе батальона — с тремя черточками и с соответствующей надписью Подвижный отряд заграждений с указанием принадлежности (ООД — отряд обеспечения движения, ГРазг.— группа разграждения) Колонна взвода обеспечения батальона (другого подразделения тыла — с соответствующей надписью) Техническое замыкание батальона (П — полка) Разведывательный отряд Дозорное отделение на БМП (на БТР и дозорный танк — с соответствующими знаками)

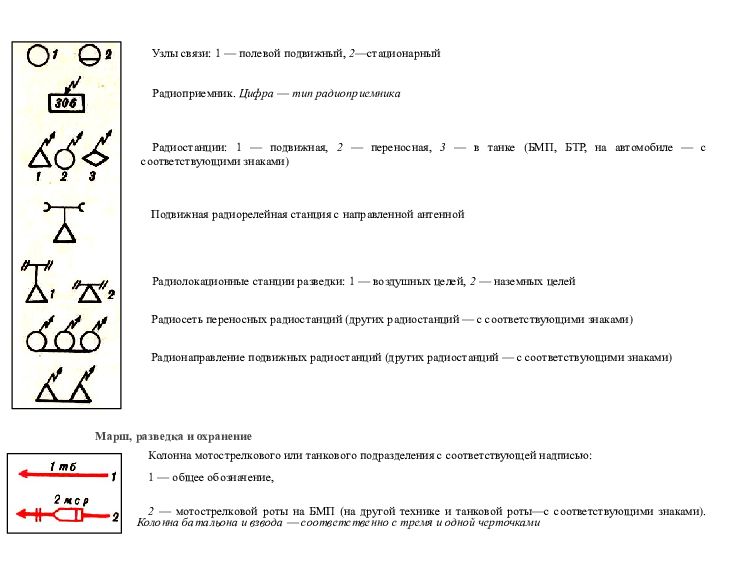

Узлы связи: 1 — полевой подвижный, 2 —стационарный Радиоприемник. Цифра — тип радиоприемника Радиостанции: 1 — подвижная, 2 — переносная, 3 — в танке (БМП, БТР, на автомобиле — с соответствующими знаками) Подвижная радиорелейная станция с направленной антенной Радиолокационные станции разведки: 1 — воздушных целей, 2 — наземных целей Радиосеть переносных радиостанций (других радиостанций — с соответствующими знаками) Радионаправление подвижных радиостанций (других радиостанций — с соответствующими знаками) Марш, разведка и охранение Колонна мотострелкового или танкового подразделения с соответствующей надписью: 1 — общее обозначение, 2 — мотострелковой роты на БМП (на другой технике и танковой роты—с соответствующими знаками). Колонна батальона и взвода — соответственно с тремя и одной черточками
Боевой разведывательный дозор с указанием принадлежности и положения к определенному времени (ОРД — отдельный разведывательный дозор, РД — разведывательный дозор, ОфРД — офицерский разведывательный дозор, РГ — разведывательная группа, ИРД — инженерный разведывательный дозор, ХРД — химический разведывательный дозор ). Цвет знака — по роду войск Пеший дозор (2—3 военнослужащих) Пеший патруль (пунктиром указывается маршрут патрулирования) Секрет Подразделение (группа), проводящее поиск (налет), с указанием принадлежности Подразделение (группа) в засаде Район, занимаемый подразделением рода войск или специальных войск, с соответствующей надписью. Перед надписью или над ней может наноситься знак, соответствующий технике, которой вооружено подразделение Направление наступления подразделения Ближайшая задача батальона: 1 — общее обозначение, 2 — мотострелкового батальона на БМП (на другой технике и танкового батальона — с соответствующими знаками). Ближайшая задача роты — с двумя черточками; боевая задача взвода — с одной черточкой Последующая задача батальона: 1 — общее обозначение, 2 — танкового батальона (мотострелкового батальона на технике — с соответствующими знаками) Общее обозначение положения подразделений к определенному времени с соответствующей надписью (положение мотострелковых подразделений на технике и танковых подразделений может наноситься с соответствующими знаками) Боевой порядок пулеметного взвода в пешем порядке (противотанково-пулеметного и гранатометного — с соответствующими знаками) Расположение и действия подразделений Район, занимаемый мотострелковым (танковым) подразделением, с соответствующей надписью. Перед надписью или над ней может наноситься знак, соответствующий технике, которой вооружено подразделение
Рубеж вероятной встречи с противником Исходный рубеж (пункт), рубеж (пункт) регулирования, исходный рубеж для форсирования, рубеж ввода в бой второго эшелона Фронт (рубеж), занимаемый подразделениями Рубеж развертывания в батальонные колонны. В ротные и взводные колонны — соответственно с двумя и одной черточками Рубеж перехода в атаку мотострелкового и танкового подразделений: 1 — общее обозначение, 2 — мотострелкового подразделения на БМП (на другой технике и танкового подразделения — с соответствующими знаками) Рубеж спешивания мотострелкового подразделения Огневой рубеж танкового подразделения с указанием его номера (мотострелкового подразделения на БМП — с соответствующим знаком) Рубеж развертывания противотанкового взвода с указанием его номера (гранатометного, противотанково-пулеметного, пулеметного — с соответствующими знаками). Цвет знака — по роду войск Рубеж минирования Район высадки десанта на вертолетах с указанием состава и времени высадки (на других средствах — с соответствующими знаками) Посадочная площадка (площадка приземления) Участок и пункты высадки морского десанта Подразделение остановлено на рубеже Отход подразделения с занимаемого рубежа Разграничительная линия между полками Разграничительная линия между батальонами Рубеж (позиция) обороны, не занятый подразделением Расположение подразделения в обороне с соответствующей надписью: 1 — общее обозначение, 2 — район обороны (опорный пункт) мотострелкового подразделения на БМП (на другой технике и танкового подразделения—с соответствующими знаками)

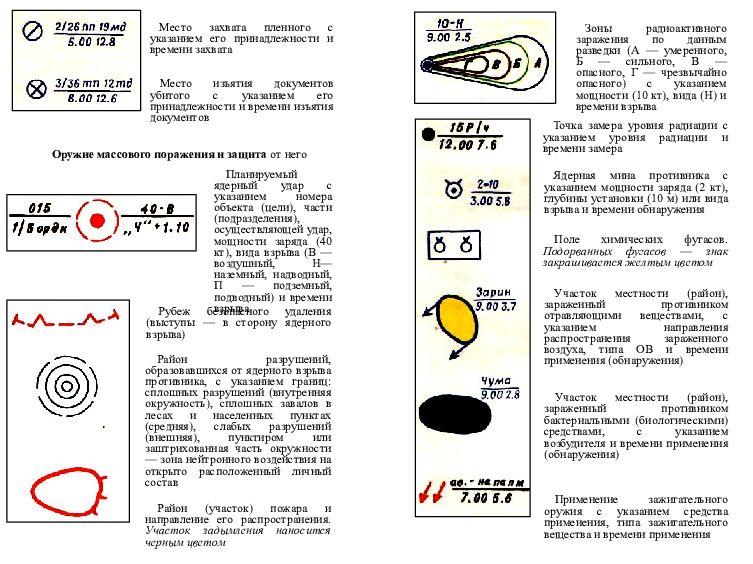

Место захвата пленного с указанием его принадлежности и времени захвата Место изъятия документов убитого с указанием его принадлежности и времени изъятия документов Зоны радиоактивного заражения по данным разведки (А — умеренного, Б — сильного, В — опасного, Г — чрезвычайно опасного) с указанием мощности (10 кт), вида (Н) и времени взрыва Оружие массового поражения и защита от него Точка замера уровня радиации с указанием уровня радиации и времени замера Ядерная мина противника с указанием мощности заряда (2 кт), глубины установки (10 м) или вида взрыва и времени обнаружения Поле химических фугасов. Подорванных фугасов — знак закрашивается желтым цветом Участок местности (район), зараженный противником отравляющими веществами, с указанием направления распространения зараженного воздуха, типа ОВ и времени применения (обнаружения) Участок местности (район), зараженный противником бактериальными (биологическими) средствами, с указанием возбудителя и времени применения (обнаружения) Применение зажигательного оружия с указанием средства применения, типа зажигательного вещества и времени применения Планируемый ядерный удар с указанием номера объекта (цели), части (подразделения), осуществляющей удар, мощности заряда (40 кт), вида взрыва (В — воздушный, Н—наземный, надводный, П — подземный, подводный) и времени взрыва Рубеж безопасного удаления (выступы — в сторону ядерного взрыва) Район разрушений, образовавшихся от ядерного взрыва противника, с указанием границ: сплошных разрушений (внутренняя окружность), сплошных завалов в лесах и населенных пунктах (средняя), слабых разрушений (внешняя), пунктиром или заштрихованная часть окружности — зона нейтронного воздействия на открыто расположенный личный состав Район (участок) пожара и направление его распространения. Участок задымления наносится черным цветом
Пункт специальной обработки (ДП—дегазационный пункт) Дегазированный проход с указанием его номера и ширины (3 м) Стрелка для обозначения направления север— юг Противотанковые пушки: 1 — общее обозначение, 2 — калибра до 85 мм, 3 — калибра до 100 мм, 4 — калибра более 100 мм Пушки: 1 — общее обозначение, 2 — калибра до 100 мм, 3 - калибра до 152 мм, 4 — калибра более 152 мм Гаубицы: 1 — общее обозначение, 2 — калибра до 122 мм, 3 — калибра до 155 мм, 4 — калибра более 155 мм Орудие, применяющее ядерные боеприпасы. Знак — в зависимости от типа и калибра орудия Самоходная гаубица калибра 122 мм (других калибров, самоходные пушки и самоходные минометы — с соответствующими знаками) Боевые машины реактивной артиллерии: 1 — общее обозначение, 2 — среднего калибра Минометы: 1 — общее обозначение, 2 — малого калибра, 3 — среднего калибра, 4 — автоматический Зенитные пушки: 1 — общее обозначение, 2 — малого калибра, 3 — среднего калибра Зенитные самоходные установки: 1 — без радиолокационного комплекса, 2 — с радиолокационным комплексом Стрелковое оружие и артиллерия Ручной пулемет Ротный (станковый) пулемет Ручной противотанковый гранатомет Автоматический гранатомет Зенитный ракетный комплекс типа «Стрела-2> Зенитная пулеметная установка Станковый противотанковый гранатомет Носимые комплексы противотанковых управляемых ракет: 1 — противотанково-пулеметного взвода, 2 — противотанкового взвода Огнеметы: 1 — реактивный (легкий) пехотный, 2 — тяжелый реактивный (тяжелый пехотный)

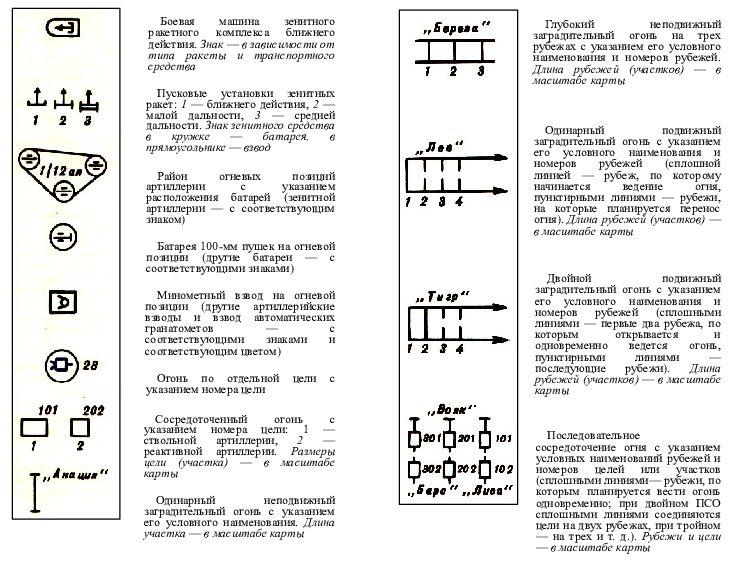

Боевая машина зенитного ракетного комплекса ближнего действия. Знак — в зависимости от типа ракеты и транспортного средства Пусковые установки зенитных ракет: 1 — ближнего действия, 2 — малой дальности, 3 — средней дальности. Знак зенитного средства в кружке — батарея, в прямоугольнике — взвод Район огневых позиций артиллерии с указанием расположения батарей (зенитной артиллерии — с соответствующим знаком) Батарея 100-мм пушек на огневой позиции (другие батареи — с соответствующими знаками) Минометный взвод на огневой позиции (другие артиллерийские взводы и взвод автоматических гранатометов — с соответствующими знаками и соответствующим цветом) Огонь по отдельной цели с указанием номера цели Сосредоточенный огонь с указанием номера цели: 1 — ствольной артиллерии, 2 — реактивной артиллерии. Размеры цели (участка) — в масштабе карты Одинарный неподвижный заградительный огонь с указанием его условного наименования. Длина участка — в масштабе карты Глубокий неподвижный заградительный огонь на трех рубежах с указанием его условного наименования и номеров рубежей. Длина рубежей (участков) — в масштабе карты Одинарный подвижный заградительный огонь с указанием его условного наименования и номеров рубежей (сплошной линией — рубеж, по которому начинается ведение огня, пунктирными линиями — рубежи, на которые планируется перенос огня). Длина рубежей (участков) — в масштабе карты Двойной подвижный заградительный огонь с указанием его условного наименования и номеров рубежей (сплошными линиями — первые два рубежа, по которым открывается и одновременно ведется огонь, пунктирными линиями — последующие рубежи). Длина рубежей (участков) — в масштабе карты Последовательное сосредоточение огня с указанием условных наименований рубежей и номеров целей или участков (сплошными линиями— рубежи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном — на трех и т. д.). Рубежи и цели — в масштабе карты
Массированный огонь с указанием его условного наименования и номеров участков Огневой вал с указанием условных наименований рубежей, участков для дивизионов и их номеров, а также номеров промежуточных рубежей Танк, оснащенный комплексом противотанковых средств Танк и БМП, оснащенные минными тралами Танк с навесным бульдозерным оборудованием Танк, оснащенный снегоочистителем Боевая машина пехоты Бронетранспортер Боевая разведывательная машина и боевая разведывательная дозорная машина Автомобиль и автомобиль с прицепом. Цвет знака — по роду войск Тягачи: 1 — танковый, 2 — гусеничный, 3 — автомобильный. Цвет знака — по роду войск Мотоцикл Санитарный автомобиль (транспортер колесный) Вертолеты: 1 — общее обозначение, 2 — боевой, 3 —транспортный Граница полосы огня (сектора обстрела). Для артиллерии — черным цветом Граница дополнительного сектора обстрела. Для артиллерии — черным цветом Сосредоточенный огонь мотострелковой роты с указанием его номера и участков огней взводов (танковой роты, мотострелкового, танкового и гранатометного взводов — с соответствующей надписью) Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огней отделений Бронированная техника, автомобили и вертолеты Танки: 1 — общее обозначение, 2 — командира батальона, 3 —плавающий, 4 — огнеметный
Инженерные средства и сооружения Сооружение для наблюдения открытого типа. Закрытого типа — треугольник закрашивается черным цветом Укрытие для автомобиля (для других видов техники — с соответствующими знаками и соответствующим цветом) Блиндаж Убежище с указанием степени защиты (2) и вместимости (25 человек) Открытая щель Перекрытая щель Эскарп (контрэскарп) с указанием протяженности (0,5 км) Малозаметное заграждение (проволочная спираль, сеть на низких кольях, проволока внаброс). Для обозначения электризуемых заграждений ставится знак Противотанковый ров с указанием протяженности (0,7 км) Надолбы с указанием их вида (М — металлические, ЖБ — железобетонные), количества рядов (2) и протяженности (150 м) Минированный завал с указанием протяженности (0,4 км) Проволочное заграждение (количество штрихов t— число рядов) Танковый мостоукладчик Гусеничный плавающий транспортер. Гусеничный самоходный паром (паромно-мостовая машина) Инженерная техника на колесной базе (ТММ — тяжелый механизированный мост, ПК.Т — путепрокладчик) Инженерная техника на гусеничной базе (БАТ — путепрокладчик. ИМР — инженерная машина разграждения, ГМЗ — гусеничный минный заградитель) Понтонный парк с указанием типа (ПМП — понтонно-мостовой парк, ТПП — тяжелый понтонный парк) Окоп с перекрытой щелью (блиндажом), занятый отделением Траншея с ходом сообщения Орудие в окопе (танк, миномет и другие огневые средства — с соответствующими знаками). Цвет знак-окопа такой же, как и цвет знака огневого средства

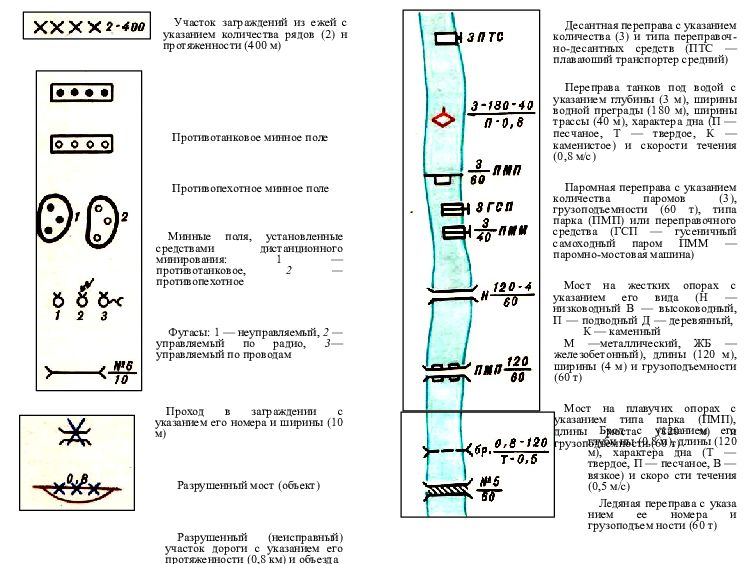

Участок заграждений из ежей с указанием количества рядов (2) н протяженности (400 м) Десантная переправа с указанием количества (3) и типа переправоч-но-десантных средств (ПТС — плаваюший транспортер средний) Переправа танков под водой с указанием глубины (3 м), ширины водной преграды (180 м), ширины трассы (40 м), характера дна (П — песчаное, Т — твердое, К — каменистое) и скорости течения (0,8 м/с) Паромная переправа с указанием количества паромов (3), грузоподъемности (60 т), типа парка (ПМП) или переправочного средства (ГСП — гусеничный самоходный паром ПММ — паромно-мостовая машина) Мост на жестких опорах с указанием его вида (Н — низководный В — высоководный, П — подводный Д — деревянный, К — каменный М —металлический, ЖБ — железобетонный), длины (120 м), ширины (4 м) и грузоподъемности (60 т) Мост на плавучих опорах с указанием типа парка (ПМП), длины моста (120 м) и грузоподъемности (60 т) Противотанковое минное поле Противопехотное минное поле Минные поля, установленные средствами дистанционного минирования: 1 — противотанковое, 2 — противопехотное Фугасы: 1 — неуправляемый, 2 — управляемый по радио, 3 —управляемый по проводам Проход в заграждении с указанием его номера и ширины (10 м) Разрушенный мост (объект) Разрушенный (неисправный) участок дороги с указанием его протяженности (0,8 км) и объезда Брод с указанием его глуби ны (0,8 м), длины (120 м), характера дна (Т — твердое, П — песчаное, В — вязкое) и скоро сти течения (0,5 м/с) Ледяная переправа с указа нием ее номера и грузоподъем ности (60 т)
Пункт водоснабжения (С — скважина, Р—родник, К — колодец) с указанием производительности (8 м'/ч) Маршрут движения подразделения с указанием его номера и расстояния (100 км) от исходного рубежа (пункта) Медицинский пункт полка с указанием принадлежности Медицинский пункт батальона с указанием принадлежности Медицинский пост роты с указанием принадлежности Стрелок-санитар Пост санитарного транспорта Заправочный пункт батальона с указанием принадлежности (П — продовольственный пункт батальона) Пункт боевого питания батальона с указанием принадлежности Пункт боевого питания роты с указанием принадлежности Пункт обслуживания на маршруте (Г — заправки горючим, П — продовольственный, Т — технической помощи, О — отдыха и обогрева, с красным крестом — медицинский) Подразделения технического обеспечения и тыла и их объекты Сборный пункт поврежденных машин с указанием принадлежности (Д— дивизионный, П— полковой), номера и вида техники (бт—бронетанковая, авт.— автомобильная) Ремонтно-эвакуационная (ремонтная) группа на БТР (на танковом тягаче, БМП и автомобиле — с соответствующими знаками) с указанием принадлежности (П — полковая, Б — батальонная) и вида ремонтируемой техники (бт—бронетанковая, авт.— автомобильная) Полковой склад с указанием принадлежности (Г — горючего, П — продовольственный, В — вещевой; арт. — артиллерийского вооружения и боеприпасов, ВТИ — военно-технического имущества, авт.— автотракторного имущества, бт—бронетанкового имущества — черным цветом)
