Тема 4: «Организация, вооружение и боевая техника мотострелковой роты, взвода, отделения» Лекция Военная кафедра при Национальном исследовательском университете «Высшая школа экономики»

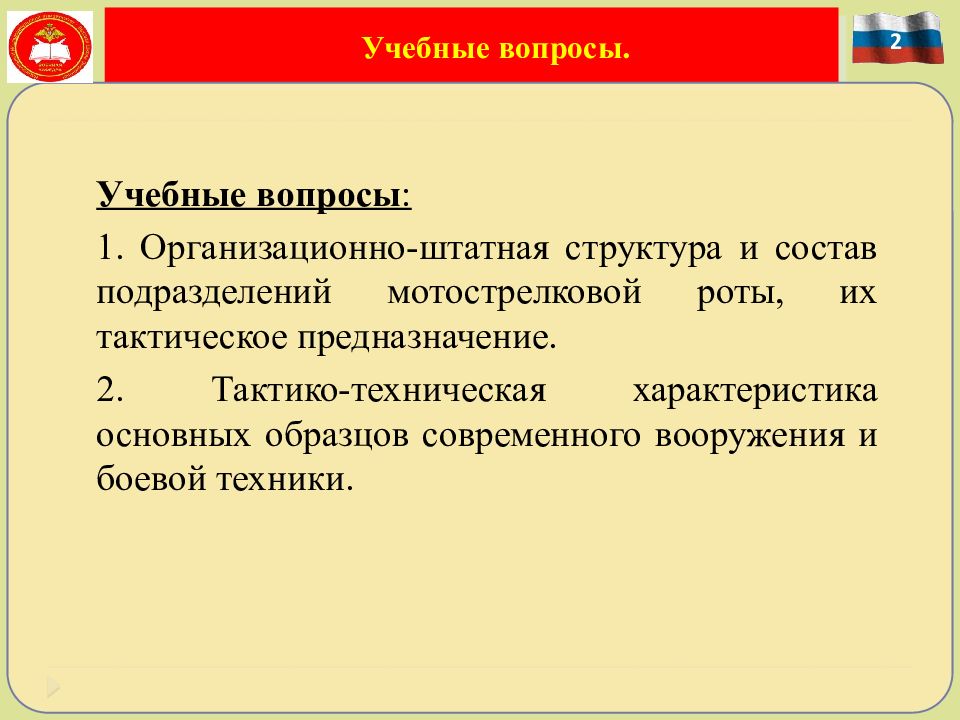

2 Учебные вопросы. Учебные вопросы : 1. Организационно-штатная структура и состав подразделений мотострелковой роты, их тактическое предназначение. 2. Тактико-техническая характеристика основных образцов современного вооружения и боевой техники.
3 ЛИТЕРАТУРА 1. Боевой устав сухопутных войск Часть третья (взвод, отделение, танк) Воениздат, М. 201 4 г. 2. Боевой устав сухопутных войск Часть вторая (рота, батальон) Воениздат, М. 201 4 г. 3. Учебник «Тактика» часть вторая, стр. 11-17 4. Учебник «Тактика» часть первая, стр. 145-149, 265-267 5. Военный энциклопедический словарь, 1982 г. Воениздат, стр. 17, 69, 519. 6. Устройство и эксплуатация вооружения. Учебник, Воениздат, 1993 г. 7. Учебное пособие «Организация, вооружение и боевая техника мотострелкового батальона». Издание НИУ ВШЭ, военная кафедра. 2015 г.

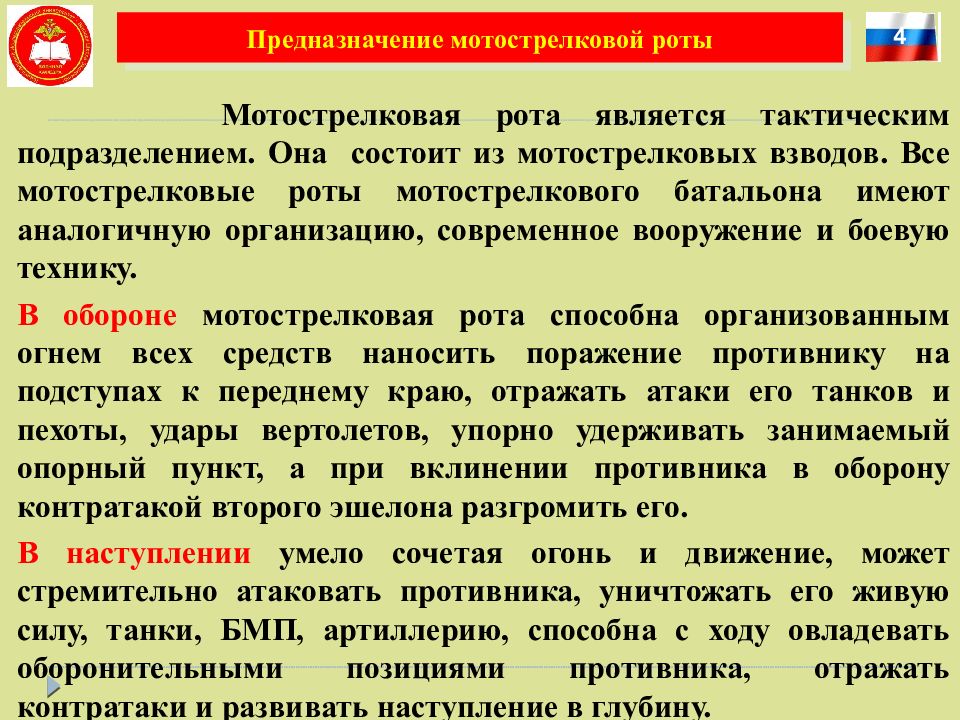

4 Предназначение мотострелковой роты Мотострелковая рота является тактическим подразделением. Она состоит из мотострелковых взводов. Все мотострелковые роты мотострелкового батальона имеют аналогичную организацию, современное вооружение и боевую технику. В обороне мотострелковая рота способна организованным огнем всех средств наносить поражение противнику на подступах к переднему краю, отражать атаки его танков и пехоты, удары вертолетов, упорно удерживать занимаемый опорный пункт, а при вклинении противника в оборону контратакой второго эшелона разгромить его. В наступлении умело сочетая огонь и движение, может стремительно атаковать противника, уничтожать его живую силу, танки, БМП, артиллерию, способна с ходу овладевать оборонительными позициями противника, отражать контратаки и развивать наступление в глубину.
5 Организационно-штатная структура мотострелковой роты Мотострелковая рота на БМП-2 организационно входит в состав мотострелкового батальона, имеет 108 человек личного состава и состоит из: - управления роты; - трех мотострелковых взводов. Управление роты - 9 человек: 1. Командир роты (ПМ, АКС - 74). 2. Старшина роты (ПМ, АКС - 74). 3. Старший техник (ПМ, АКС - 74). 4. Санитарный инструктор (АК-74). 5. Командир БМП (АК-74). 6. Старший механик-водитель (АКС-74У). 7. Наводчик-оператор БМП-2 (АК-74). 8. Радиотелефонист (АК-74). 9. Оператор СБР-3 (АК-74). МСР 108 Упр. 6 МСВ 33 МСО 9 Упр. 9 В роте: БМП-2 – 13 ед. Во взводе: БМП-2 – 4 ед. В отделении: БМП-2 – 1 ед.
6 Организационно-штатная структура мотострелковой роты Наименование Количество Личный состав - Всего - в т.м. числе: офицеров прапорщиков сержантов, солдат 108 4 2 102 Вооружение - БМП-2 - ПКМ - РПГ-7В - РПК-74 - ПТРК «Конкурс» (9М113) 13 3 9 9 13
7 Предназначение мотострелкового взвода Мотострелковый взвод является тактическим подразделением. Он состоит из мотострелковых отделений. Взвод в бою уничтожает противника огнем своего оружия и быстро использует результаты огня артиллерии и ударов авиации для выполнения поставленной боевой задачи. Взвод имея современное вооружение, способен надежно поражать живую силу, танки, БМП, БТР, противотанковые и другие огневые средства и вести борьбу с низко летящими самолетами и другими воздушными целями противника, а также упорно оборонять занимаемый опорный пункт, стремительно наступать, действовать в разведке, охранении и выполнять другие задачи.
8 Организационно-штатная структура мотострелкового взвода Мотострелковый взвод организационно входит в состав мотострелковой роты, имеет 33 человека личного состава и состоит из: - управления взвода; - трех мотострелковых отделений. Управление взвода – 6 человек: 1. Командир взвода (ПМ, АКС-74). 2. Заместитель командира взвода (АК-74). 3. Наводчик-оператор БМП-2 (АК-74). 4. Механик-водитель (АКС-74У). 5. Пулеметчик ПК (ПКМ). 6. Номер расчета (АК-74). МСВ 33 Управление 6 МСО 9 Во взводе: БМП-2 – 4 ед. В отделении: БМП-2 – 1 ед 1.Командир отделения 2.Наводчик-оператор БМП 3.Механик-водитель 4.Старший стрелок 5.Пулеметчик РПК 6.Гранатометчик 7.Стрелок–помощник гранатометчика 8.Стрелок 9.Стрелок
9 Организационно-штатная структура мотострелкового взвода Наименование Количество Личный состав - Всего - в т.м. числе: офицеров сержантов, солдат 33 1 32 Вооружение - БМП-2 - РПГ – 7В - 7,62-мм пулемет ПКМ - Пулемет РПК-74 - ПТРК «Конкурс» (9М113) 4 3 1 3 4

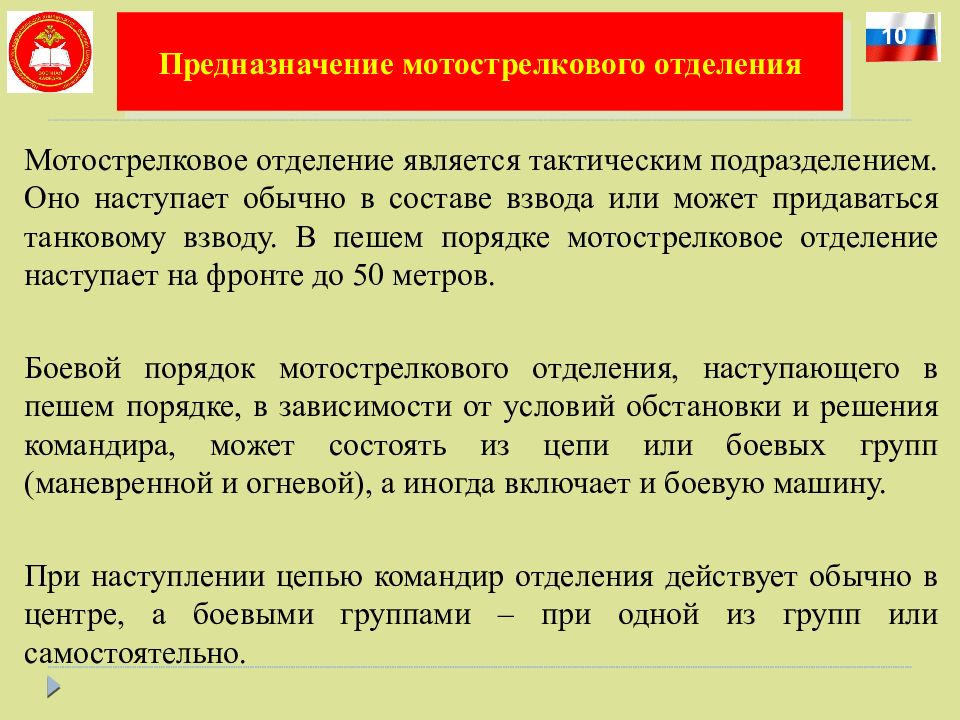

10 Предназначение мотострелкового отделения Мотострелковое отделение является тактическим подразделением. Оно наступает обычно в составе взвода или может придаваться танковому взводу. В пешем порядке мотострелковое отделение наступает на фронте до 50 метров. Боевой порядок мотострелкового отделения, наступающего в пешем порядке, в зависимости от условий обстановки и решения командира, может состоять из цепи или боевых групп (маневренной и огневой), а иногда включает и боевую машину. При наступлении цепью командир отделения действует обычно в центре, а боевыми группами – при одной из групп или самостоятельно.

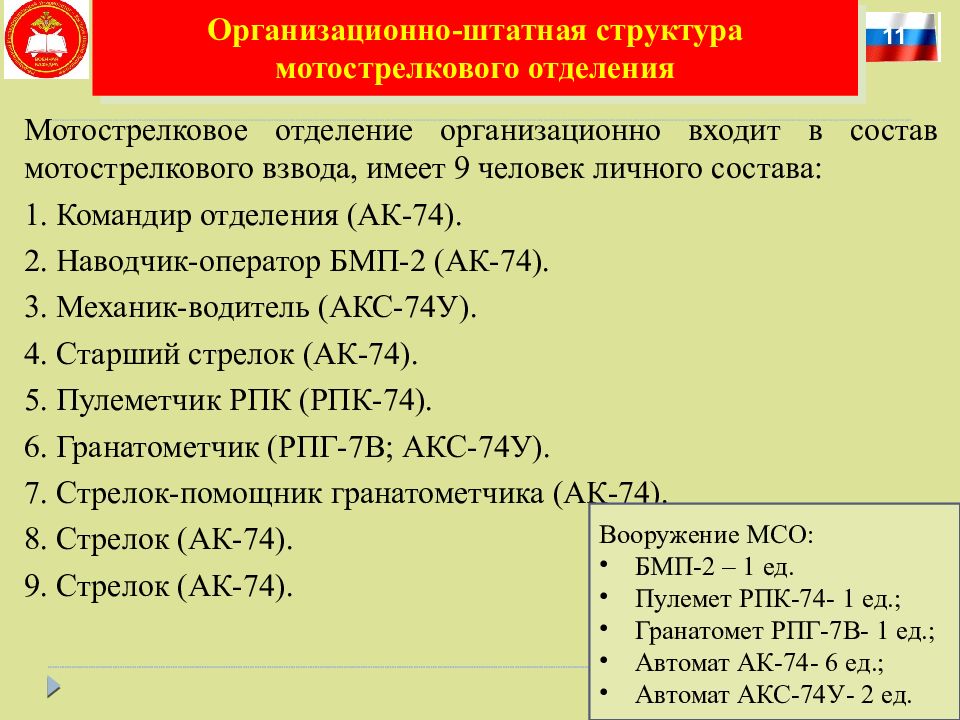

11 Организационно-штатная структура мотострелкового отделения Мотострелковое отделение организационно входит в состав мотострелкового взвода, имеет 9 человек личного состава: 1. Командир отделения (АК-74). 2. Наводчик-оператор БМП-2 (АК-74). 3. Механик-водитель (АКС-74У). 4. Старший стрелок (АК-74). 5. Пулеметчик РПК (РПК-74). 6. Гранатометчик (РПГ-7В; АКС-74У). 7. Стрелок-помощник гранатометчика (АК-74). 8. Стрелок (АК-74). 9. Стрелок (АК-74). Вооружение МСО: БМП-2 – 1 ед. Пулемет РПК-74- 1 ед.; Гранатомет РПГ-7В- 1 ед.; Автомат АК-74- 6 ед.; Автомат АКС-74У- 2 ед.

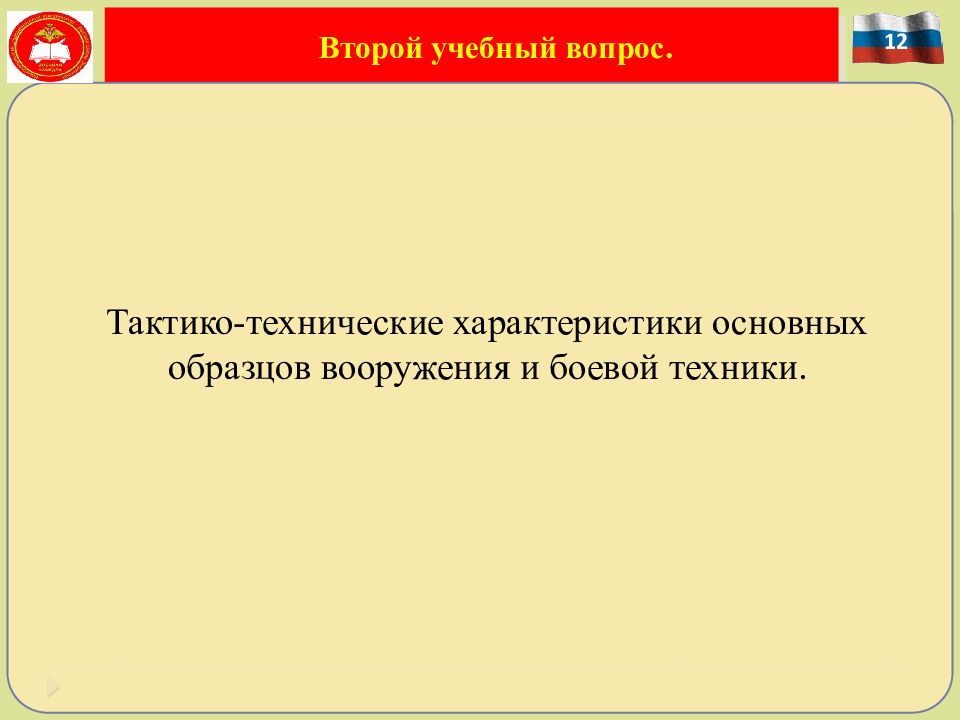

12 Второй учебный вопрос. Тактико-технические характеристики основных образцов вооружения и боевой техники.

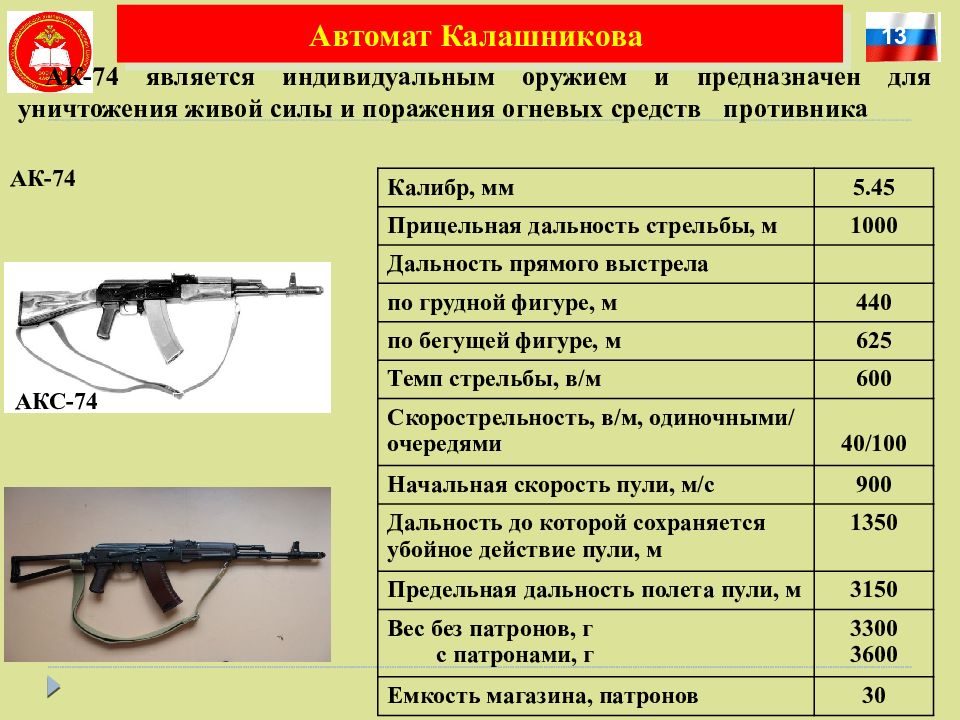

13 Автомат Калашникова АК-74 АКС-74 Калибр, мм 5.45 Прицельная дальность стрельбы, м 1000 Дальность прямого выстрела по грудной фигуре, м 440 по бегущей фигуре, м 625 Темп стрельбы, в/м 600 Скорострельность, в/м, одиночными/очередями 40/100 Начальная скорость пули, м/c 900 Дальность до которой сохраняется убойное действие пули, м 1350 Предельная дальность полета пули, м 3150 Вес без патронов, г с патронами, г 3300 3600 Емкость магазина, патронов 30 АК-74 является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника
14 Ручной пулемет Калашникова Калибр, мм 5,45 Прицельная дальность, м 1000 Дальность прямого выстрела по грудной фигуре, м 460 по бегущей фигуре, м 640 Темп стрельбы, в/мин 600 Скорострельность, в/мин одиночными/очередями 50/150 Начальная скорость пули, м/с 960 Дальность до которой сохраняется убойное действие пули, м 1350 Предельная дальность полета пули, м 3150 Масса оружия, кг - без магазина - со снаряженным магазином 4,7 5,46 Емкость магазина, патронов 45 РПК-74 является оружием отделения и предназначен для уничтожения живой силы и поражения огневых средств противника

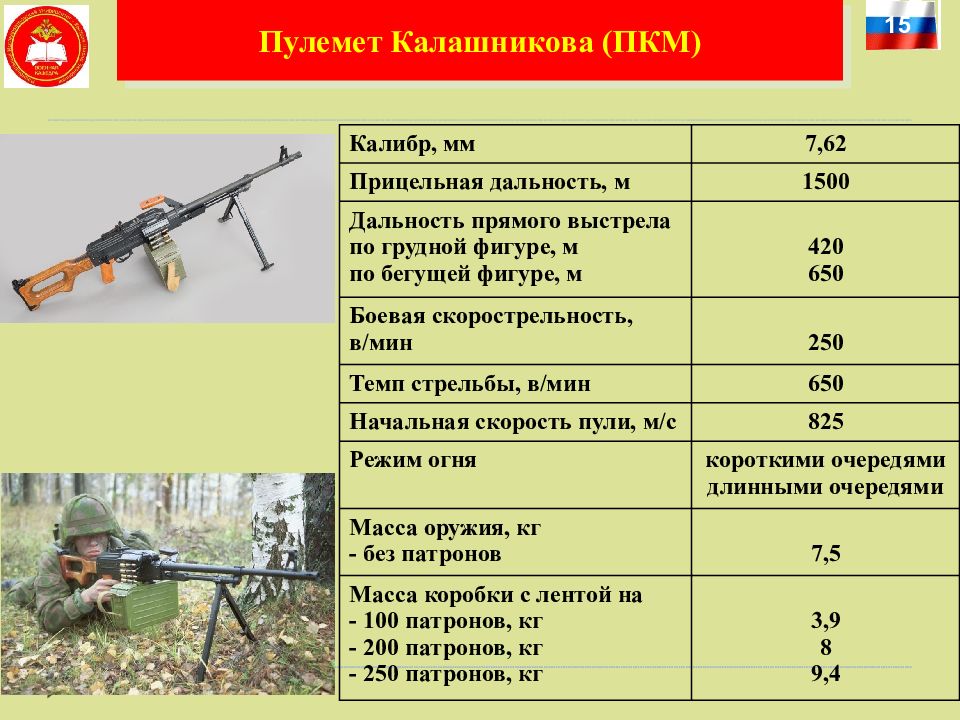

15 Пулемет Калашникова (ПКМ) Калибр, мм 7,62 Прицельная дальность, м 1500 Дальность прямого выстрела по грудной фигуре, м по бегущей фигуре, м 420 650 Боевая скорострельность, в/мин 250 Темп стрельбы, в/мин 650 Начальная скорость пули, м/с 825 Режим огня короткими очередями длинными очередями Масса оружия, кг - без патронов 7,5 Масса коробки с лентой на - 100 патронов, кг - 200 патронов, кг - 250 патронов, кг 3,9 8 9,4

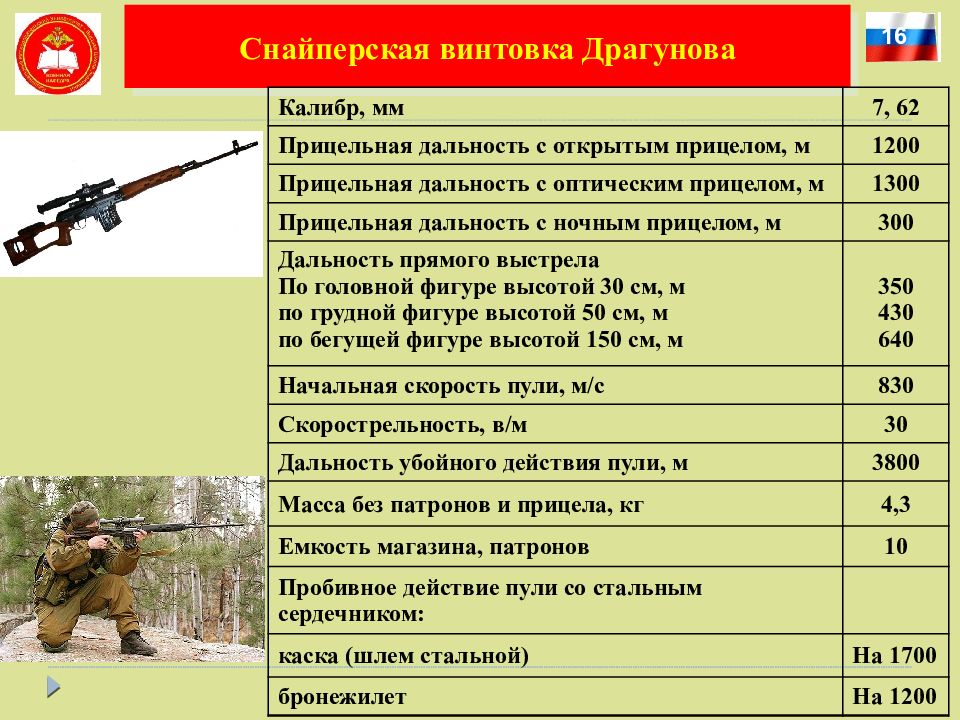

16 Снайперская винтовка Драгунова Калибр, мм 7, 62 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300 Дальность прямого выстрела По головной фигуре высотой 30 см, м по грудной фигуре высотой 50 см, м по бегущей фигуре высотой 150 см, м 350 430 640 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дальность убойного действия пули, м 3800 Масса без патронов и прицела, кг 4,3 Емкость магазина, патронов 10 Пробивное действие пули со стальным сердечником: каска (шлем стальной) На 1700 бронежилет На 1200

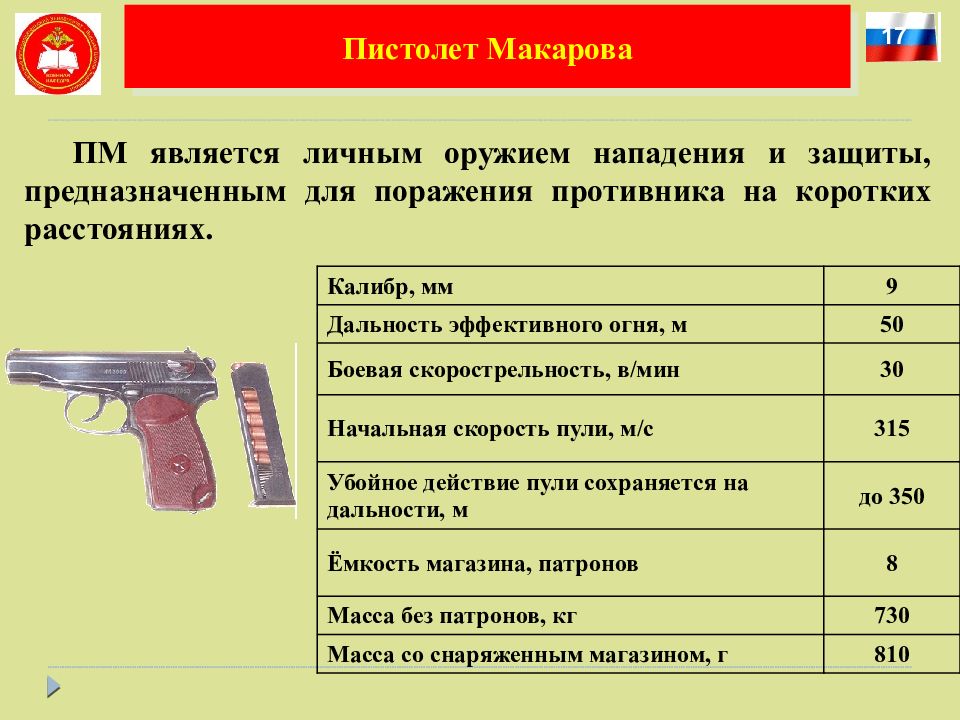

17 Пистолет Макарова ПМ является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях. Калибр, мм 9 Дальность эффективного огня, м 50 Боевая скорострельность, в/мин 30 Начальная скорость пули, м/с 315 Убойное действие пули сохраняется на дальности, м до 350 Ёмкость магазина, патронов 8 Масса без патронов, кг 730 Масса со снаряженным магазином, г 810
18 Ручной противотанковый гранатомет РПГ-7В Калибр гранатомета, мм 40 Калибр головной части гранаты, мм 80 Наиболее действительный огонь по танкам, м до 330 Прицельная дальность стрельбы, м 500 Боевая скорострельность, выстр/мин 4-6 Вес гранатомета, кг 6,3 Вес гранаты с пороховым зарядом, кг 2,2 Вес сумки с тремя гранатами, кг 9,3 Начальная скорость гранаты, м/сек 120 Максимальная скорость гранаты, м/сек 300 РПГ-7В предназначен для борьбы с танками, САУ и др. бронированными средствами противника. Кроме того, он может использоваться для уничтожения живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа.

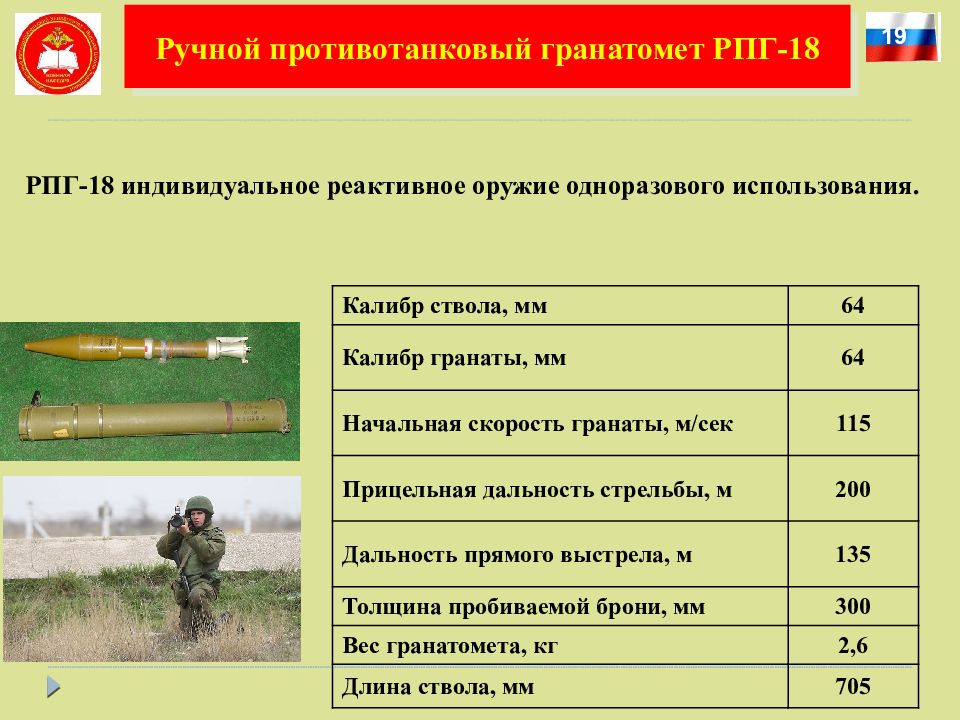

19 Ручной противотанковый гранатомет РПГ-18 Калибр ствола, мм 64 Калибр гранаты, мм 64 Начальная скорость гранаты, м/сек 115 Прицельная дальность стрельбы, м 200 Дальность прямого выстрела, м 135 Толщина пробиваемой брони, мм 300 Вес гранатомета, кг 2,6 Длина ствола, мм 705 РПГ-18 индивидуальное реактивное оружие одноразового использования.

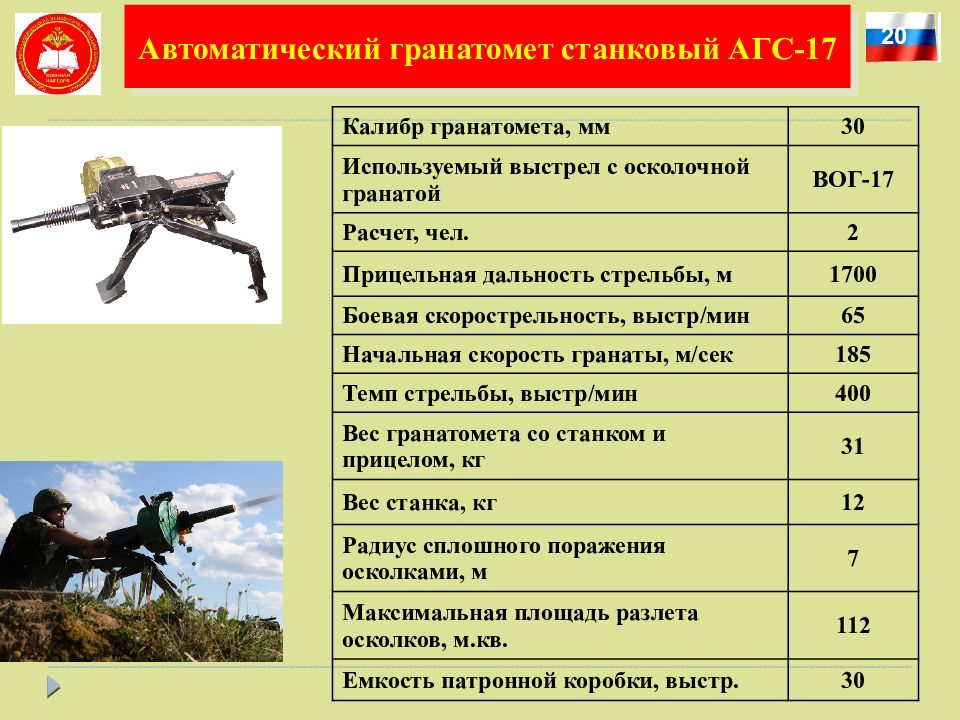

20 Автоматический гранатомет станковый АГС-17 Калибр гранатомета, мм 30 Используемый выстрел с осколочной гранатой ВОГ-17 Расчет, чел. 2 Прицельная дальность стрельбы, м 1700 Боевая скорострельность, выстр/мин 65 Начальная скорость гранаты, м/сек 185 Темп стрельбы, выстр/мин 400 Вес гранатомета со станком и прицелом, кг 31 Вес станка, кг 12 Радиус сплошного поражения осколками, м 7 Максимальная площадь разлета осколков, м.кв. 112 Емкость патронной коробки, выстр. 30

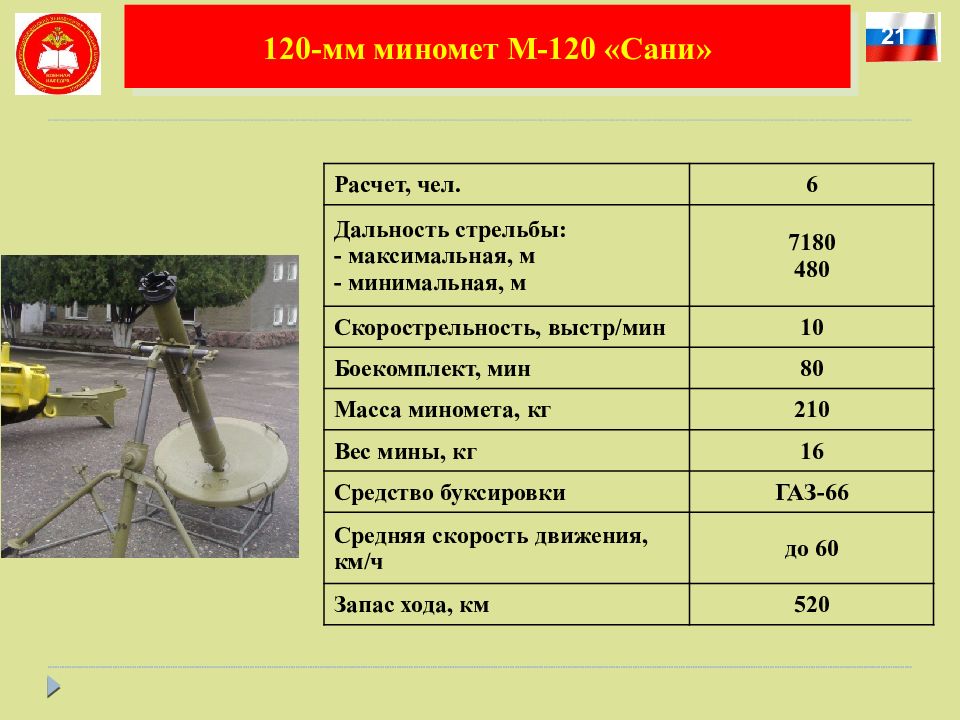

21 120-мм миномет М-120 «Сани» Расчет, чел. 6 Дальность стрельбы: - максимальная, м - минимальная, м 7180 480 Скорострельность, выстр/мин 10 Боекомплект, мин 80 Масса миномета, кг 210 Вес мины, кг 16 Средство буксировки ГАЗ-66 Средняя скорость движения, км/ч до 60 Запас хода, км 520
22 Противотанковый ракетный комплекс 9К111 «Фагот» 9М111 9М111М Калибр, мм 120 120 Длина ракеты в контейнере, мм 1098 1098 Высота ракеты в контейнере, мм 205 205 Ширина ракеты в контейнере, мм 109 109 Размах оперения, мм 369 369 Масса ракеты, кг 13 13 Скорость полета ракеты, м/сек 186 186 Дальность стрельбы, м 70 – 2000 70 – 2500 Бронепробиваемость под углом 60 град., мм 200 230 Скорость поражаемой цели, км/час до 60 до 60

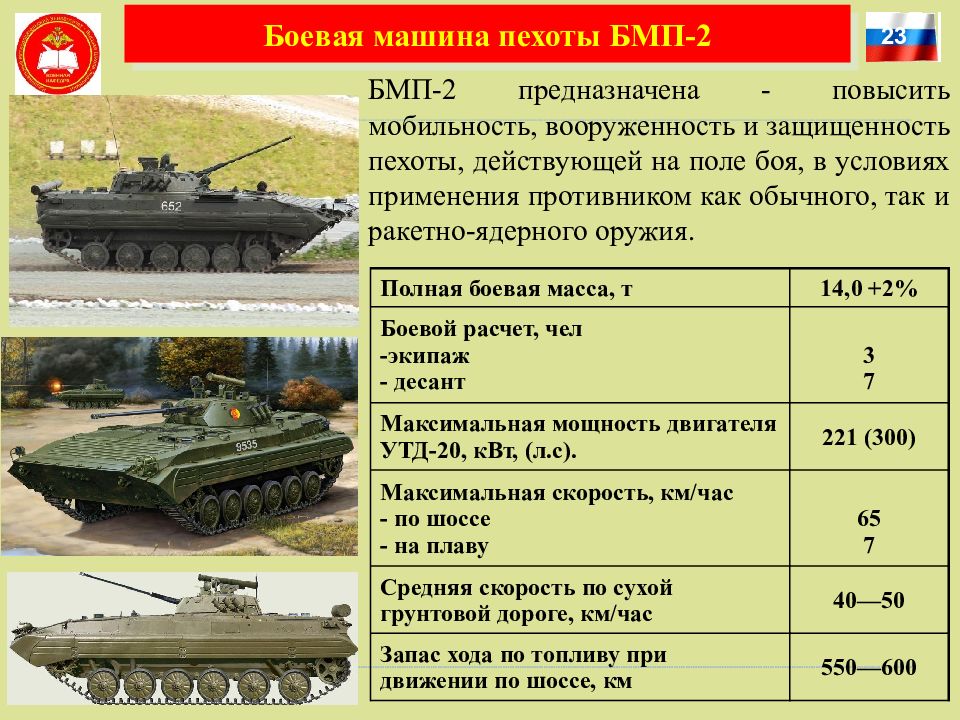

23 Боевая машина пехоты БМП-2 БМП-2 предназначена - повысить мобильность, вооруженность и защищенность пехоты, действующей на поле боя, в условиях применения противником как обычного, так и ракетно-ядерного оружия. Полная боевая масса, т 14,0 +2% Боевой расчет, чел -экипаж - десант 3 7 Максимальная мощность двигателя УТД-20, кВт, (л.с). 221 (300) Максимальная скорость, км/час - по шоссе - на плаву 65 7 Средняя скорость по сухой грунтовой дороге, км/час 40—50 Запас хода по топливу при движении по шоссе, км 550—600

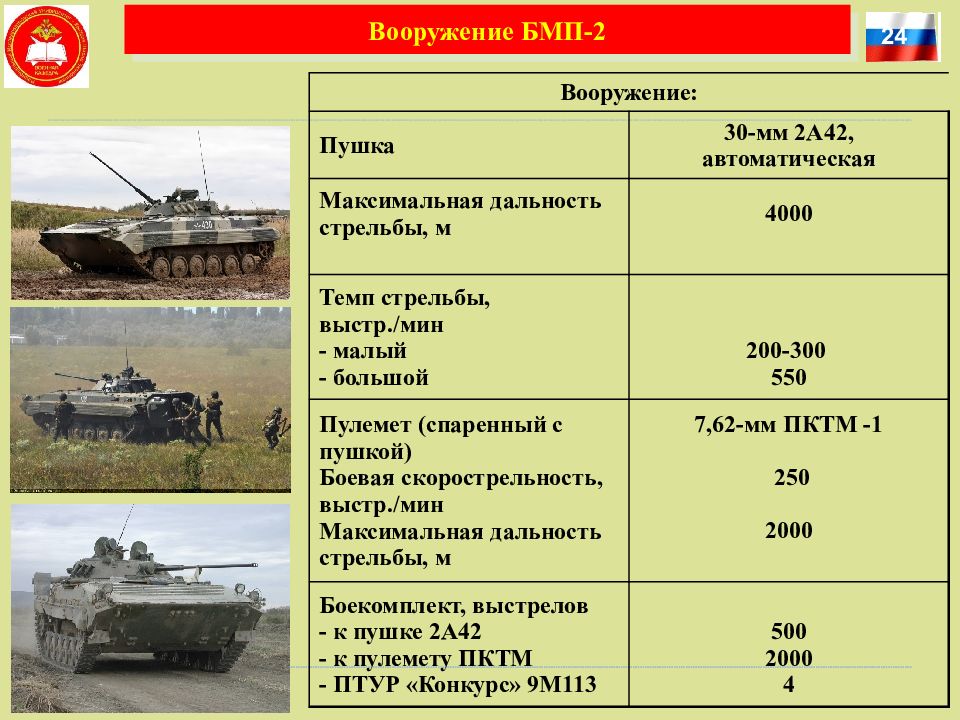

24 Вооружение БМП-2 Вооружение: Пушка 30-мм 2А42, автоматическая Максимальная дальность стрельбы, м 4000 Темп стрельбы, выстр./мин - малый - большой 200-300 550 Пулемет (спаренный с пушкой) Боевая скорострельность, выстр./мин Максимальная дальность стрельбы, м 7,62-мм ПКТМ -1 250 2000 Боекомплект, выстрелов - к пушке 2А42 - к пулемету ПКТМ - ПТУР «Конкурс» 9М113 500 2000 4
25 Бронетранспортер БТР-80 Колесная формула 8х8 Боевая масса, т 13,6 Длина, мм 7500/7650 Ширина, мм 2450/2350 Клиренс, мм 475 Тип двигателя Дизель КАМАЗ-7403 (ЯМЗ-238М2) Максимальная мощность, л.с. 260 (240) Максимальная скорость, км/ч 80-90 Скорость на плаву, км/ч 9,5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия: - подъем, град. - ров, м - стенка, м 30 2,0 0,5 Экипаж (десант), чел 2(8) Вооружение: - 14,5-мм КПВТ боекомплект, шт - 7,62-мм ПКТ боекомплект, шт - ПЗРК 500 2000 2х9К34

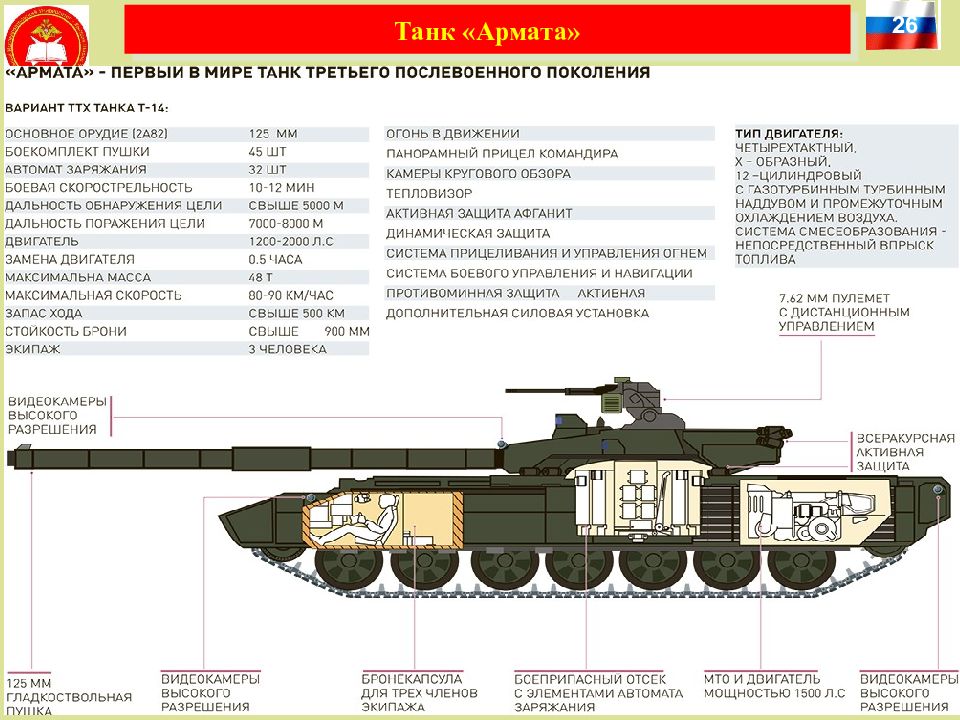

26 Танк «Армата»
27 Перспективные образцы военной техники Танк «Армата» Т-15 «Ночной призрак» Боевая машина пехоты «Курганец-25» Бронетранспортер «Курганец-25» Бронетранспортер «Бумеранг»

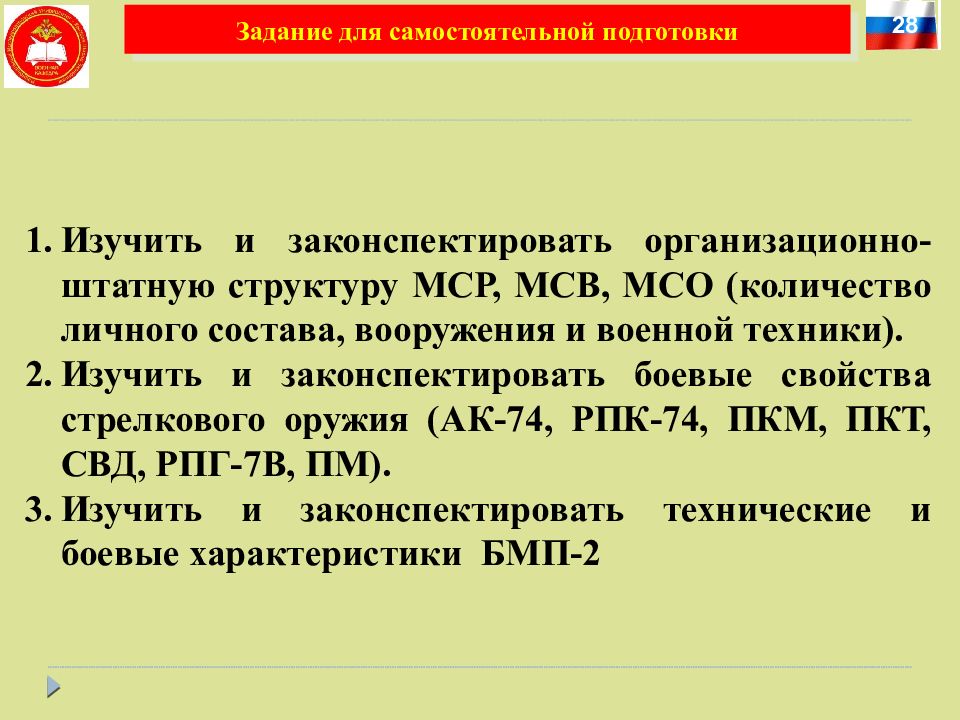

28 Задание для самостоятельной подготовки Изучить и законспектировать организационно-штатную структуру МСР, МСВ, МСО (количество личного состава, вооружения и военной техники). Изучить и законспектировать боевые свойства стрелкового оружия (АК-74, РПК-74, ПКМ, ПКТ, СВД, РПГ-7В, ПМ). Изучить и законспектировать технические и боевые характеристики БМП-2
