Тема №3 ОРГАНИЗАЦИЯ И ВООРУЖЕНИЕ ПОДРАЗДЕЛЕНИЙ СУХОПУТНЫХ ВОЙСК Занятие №2. Организация и вооружение мотострелкового батальона (танкового батальона)

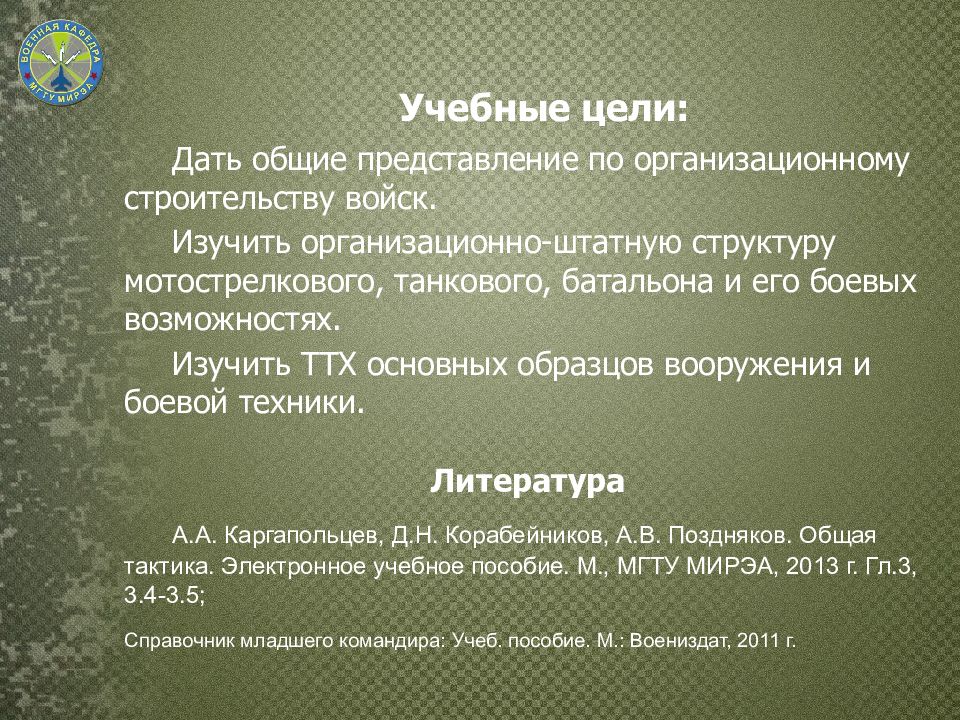

Дать общие представление по организационному строительству войск. Изучить организационно-штатную структуру мотострелкового, танкового, батальона и его боевых возможностях. Изучить ТТХ основных образцов вооружения и боевой техники. Литература А.А. Каргапольцев, Д.Н. Корабейников, А.В. Поздняков. Общая тактика. Электронное учебное пособие. М., МГТУ МИРЭА, 2013 г. Гл.3, 3. 4 -3. 5 ; Справочник младшего командира: Учеб. пособие. М.: Воениздат, 2011 г. Учебные цели:

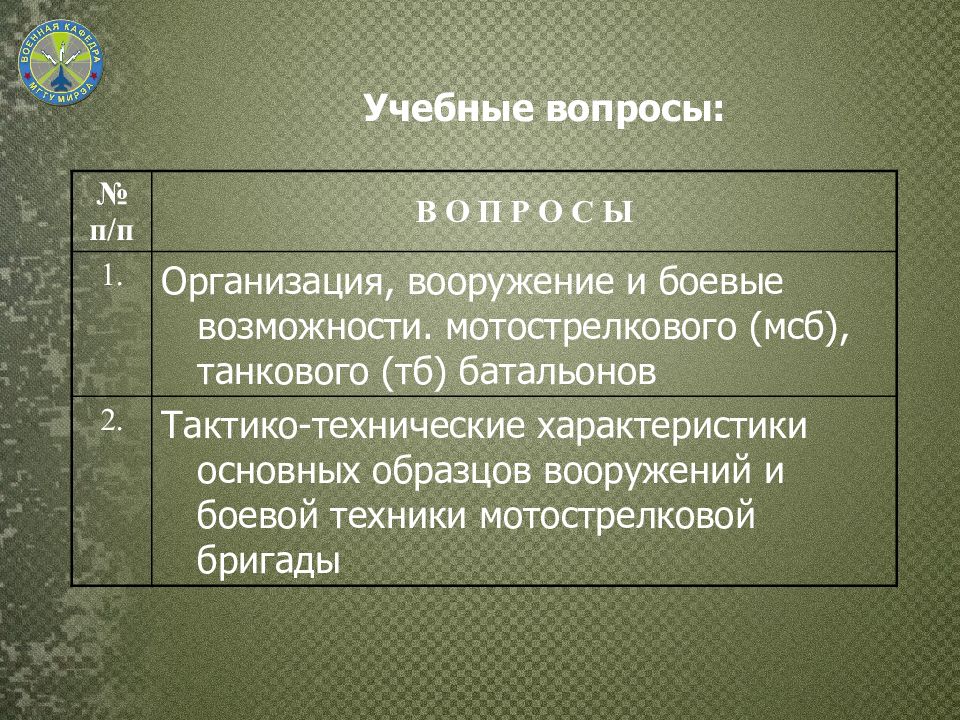

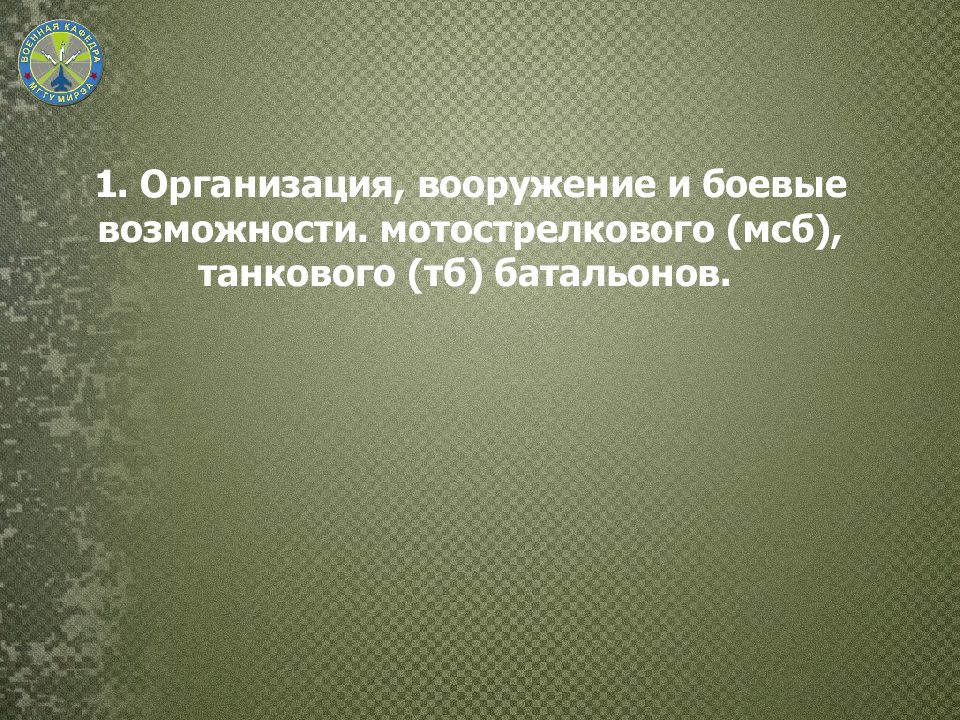

№ п/п В О П Р О С Ы 1. Организация, вооружение и боевые возможности. мотострелкового (мсб), танкового (тб) батальонов 2. Тактико-технические характеристики основных образцов вооружений и боевой техники мотострелковой бригады Учебные вопросы:

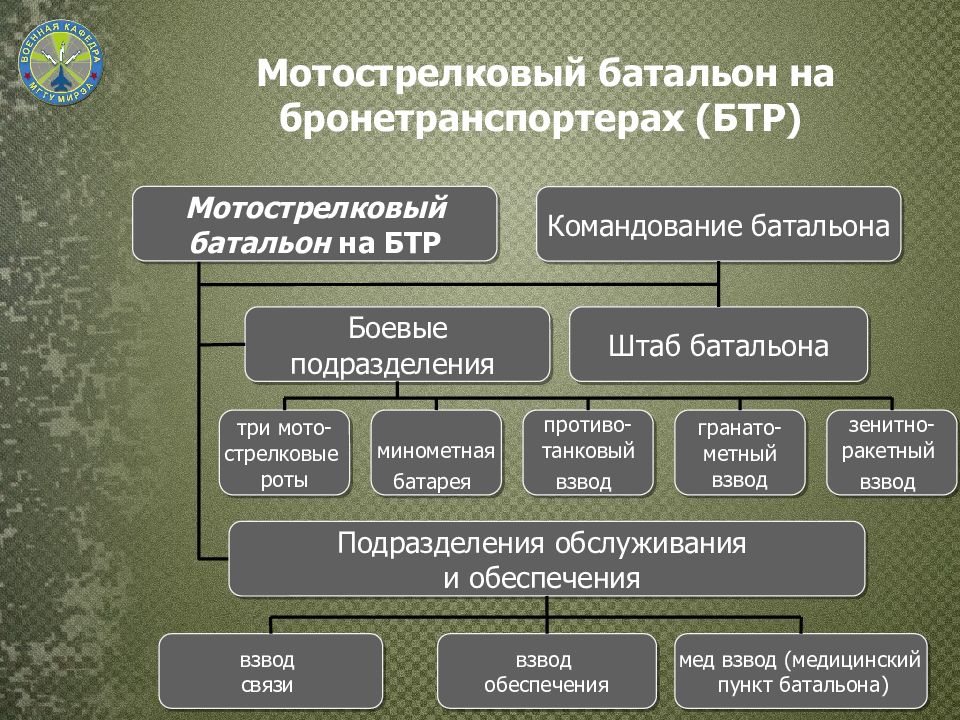

Мотострелковый батальон на БТР Боевые подразделения Подразделения обслуживания и обеспечения три мото- стрелковые роты минометная батарея противо- танковый взвод гранато- метный взвод зенитно- ракетный взвод взвод связи взвод обеспечения мед взвод (медицинский пункт батальона) Командование батальона Штаб батальона

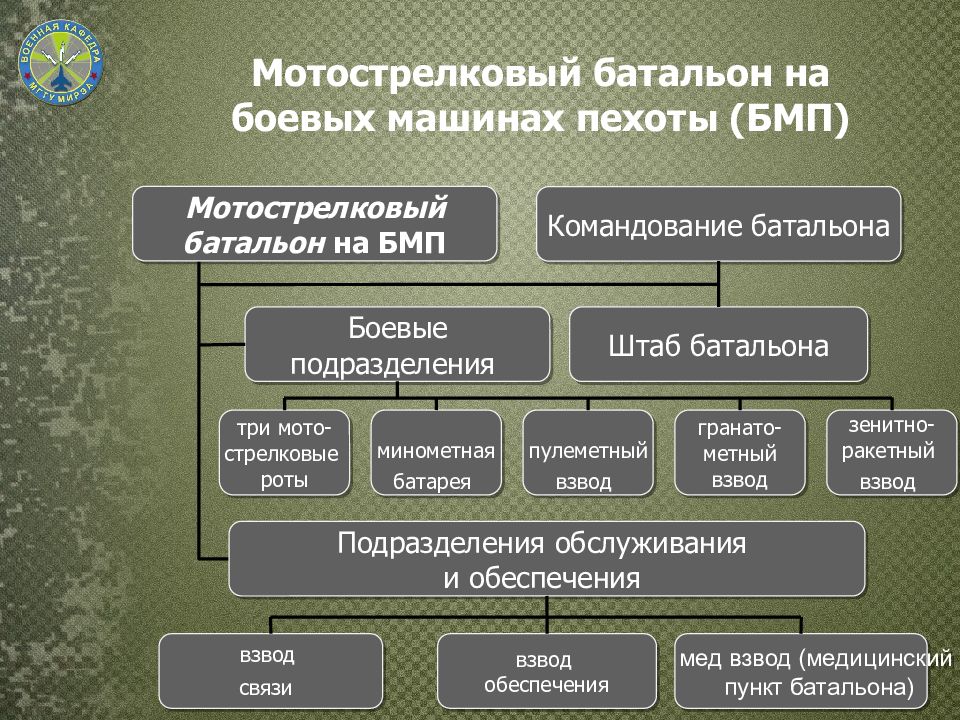

Мотострелковый батальон на БМП Боевые подразделения Подразделения обслуживания и обеспечения три мото- стрелковые роты минометная батарея пулеметный взвод гранато- метный взвод зенитно- ракетный взвод взвод связи взвод обеспечения мед взвод (медицинский пункт батальона) Командование батальона Штаб батальона

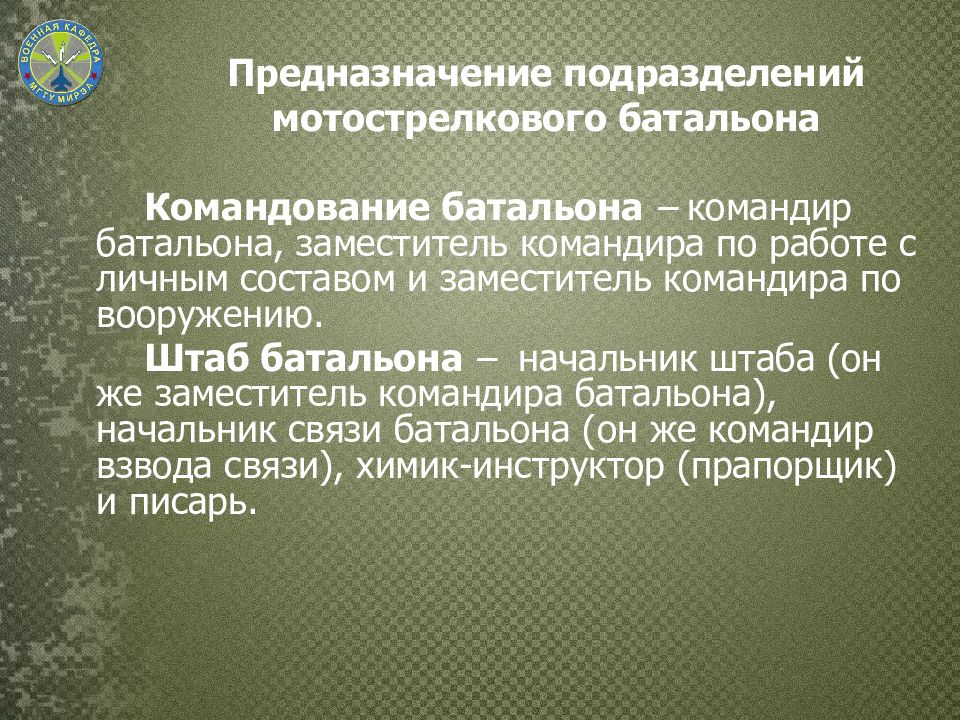

Командование батальона – командир батальона, заместитель командира по работе с личным составом и заместитель командира по вооружению. Штаб батальона – начальник штаба (он же заместитель командира батальона), начальник связи батальона (он же командир взвода связи), химик-инструктор (прапорщик) и писарь.

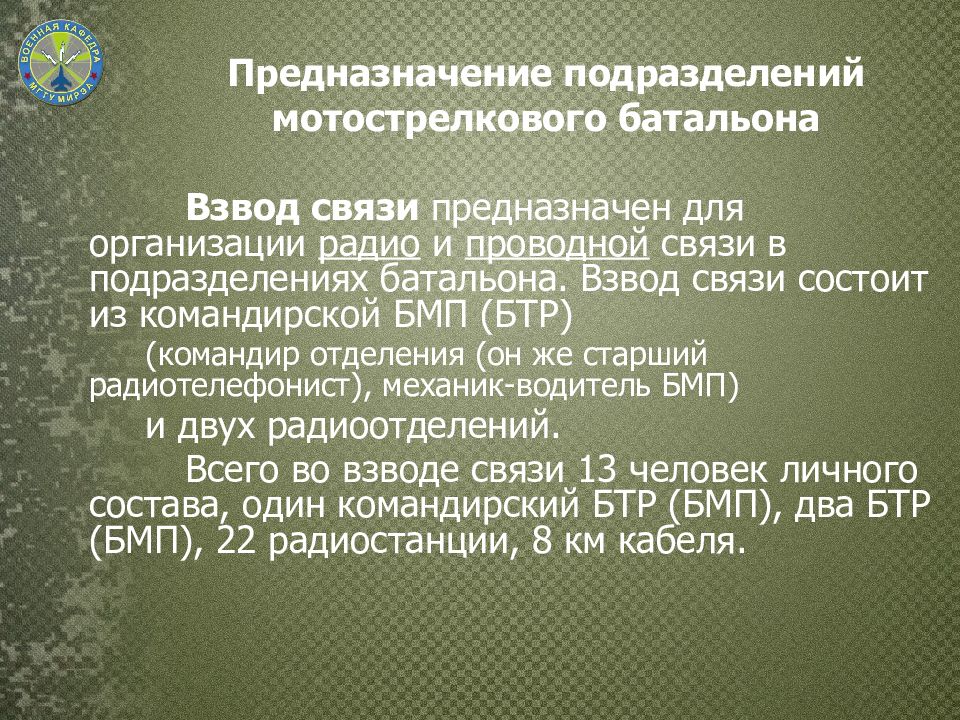

Взвод связи предназначен для организации радио и проводной связи в подразделениях батальона. Взвод связи состоит из командирской БМП (БТР) (командир отделения (он же старший радиотелефонист), механик-водитель БМП) и двух радиоотделений. Всего во взводе связи 13 человек личного состава, один командирский БТР (БМП), два БТР (БМП), 22 радиостанции, 8 км кабеля.

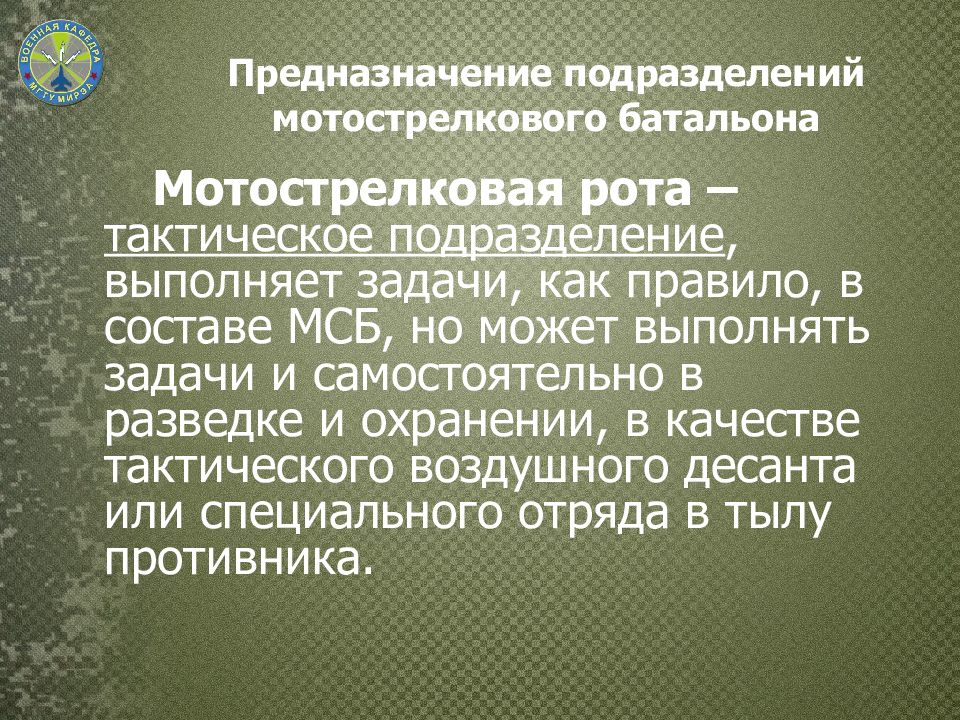

Мотострелковая рота – тактическое подразделение, выполняет задачи, как правило, в составе МСБ, но может выполнять задачи и самостоятельно в разведке и охранении, в качестве тактического воздушного десанта или специального отряда в тылу противника.

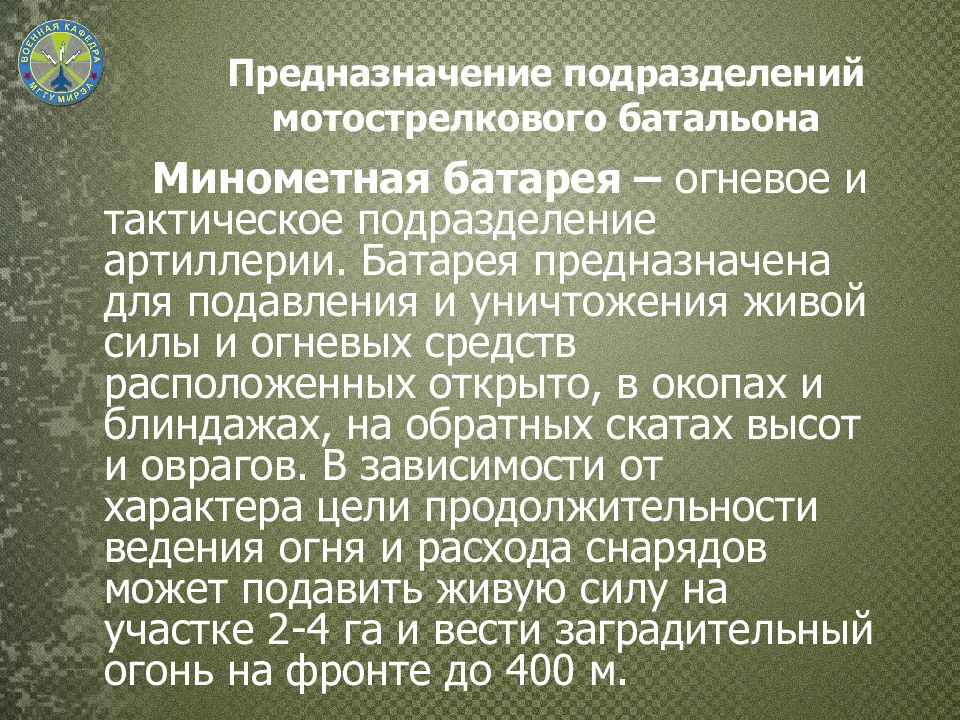

Минометная батарея – огневое и тактическое подразделение артиллерии. Батарея предназначена для подавления и уничтожения живой силы и огневых средств расположенных открыто, в окопах и блиндажах, на обратных скатах высот и оврагов. В зависимости от характера цели продолжительности ведения огня и расхода снарядов может подавить живую силу на участке 2-4 га и вести заградительный огонь на фронте до 400 м.

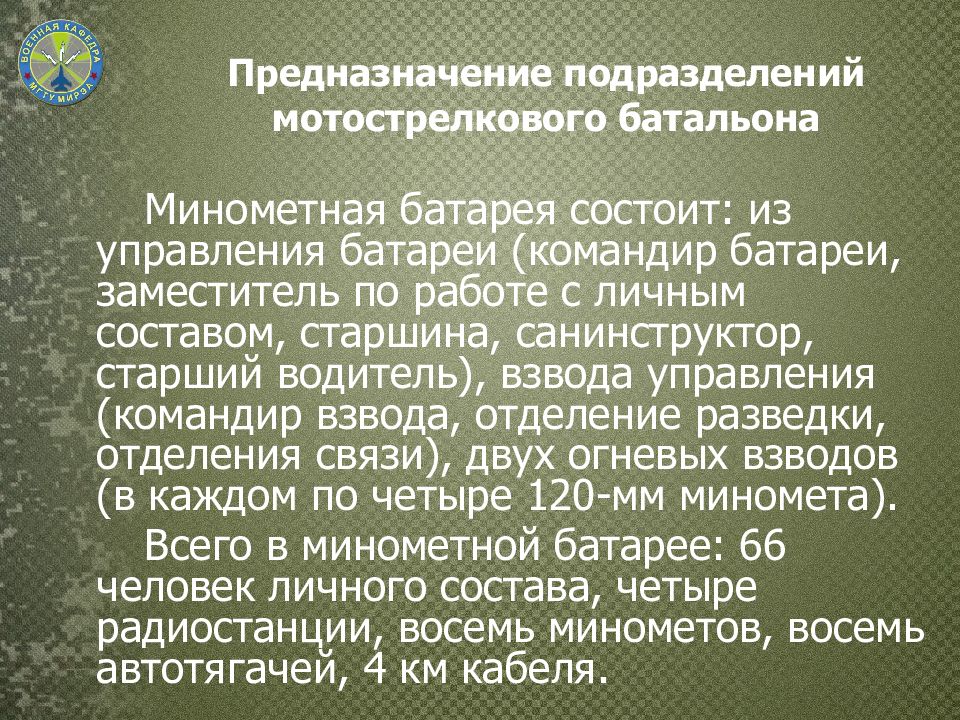

Минометная батарея состоит: из управления батареи (командир батареи, заместитель по работе с личным составом, старшина, санинструктор, старший водитель), взвода управления (командир взвода, отделение разведки, отделения связи), двух огневых взводов (в каждом по четыре 120-мм миномета). Всего в минометной батарее: 66 человек личного состава, четыре радиостанции, восемь минометов, восемь автотягачей, 4 км кабеля.

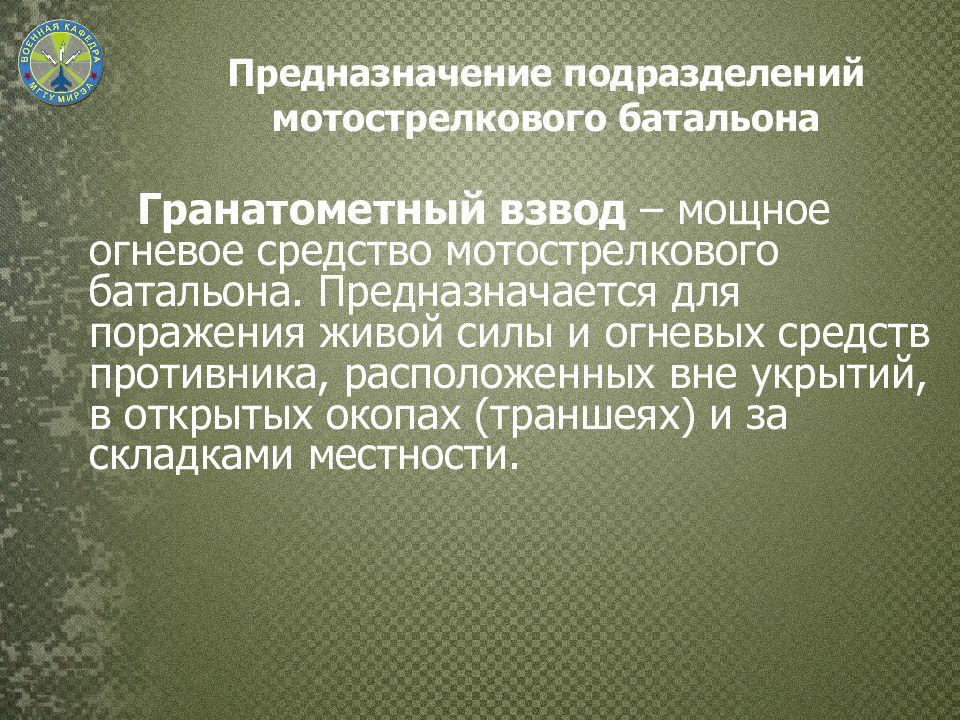

Гранатометный взвод – мощное огневое средство мотострелкового батальона. Предназначается для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за складками местности.

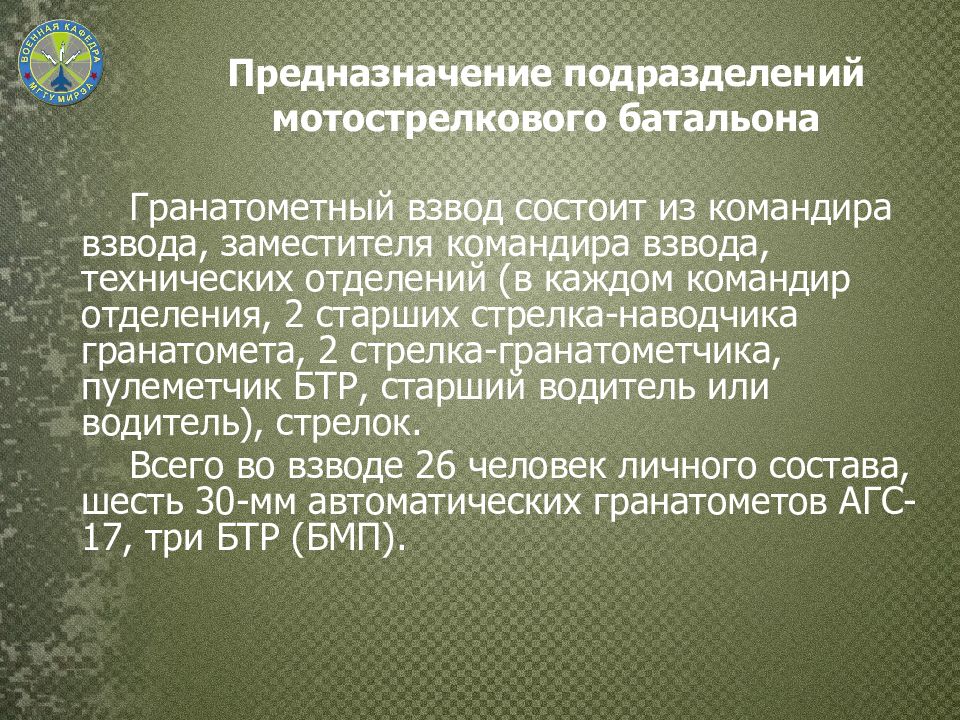

Гранатометный взвод состоит из командира взвода, заместителя командира взвода, технических отделений (в каждом командир отделения, 2 старших стрелка-наводчика гранатомета, 2 стрелка-гранатометчика, пулеметчик БТР, старший водитель или водитель), стрелок. Всего во взводе 26 человек личного состава, шесть 30-мм автоматических гранатометов АГС-17, три БТР (БМП).

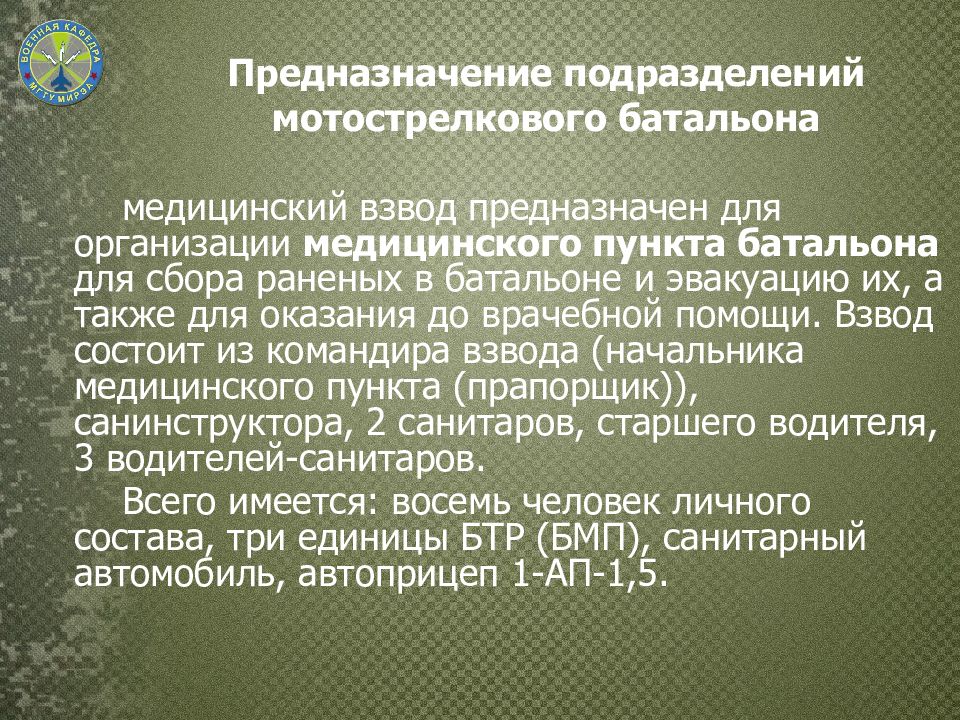

медицинский взвод предназначен для организации медицинского пункта батальона для сбора раненых в батальоне и эвакуацию их, а также для оказания до врачебной помощи. Взвод состоит из командира взвода (начальника медицинского пункта (прапорщик)), санинструктора, 2 санитаров, старшего водителя, 3 водителей-санитаров. Всего имеется: восемь человек личного состава, три единицы БТР (БМП), санитарный автомобиль, автоприцеп 1-АП-1,5.
Взвод обеспечения предназначен для бесперебойного материально-технического обеспечения, обслуживания текущего ремонта боевой и транспортной техники батальона. Взвод состоит из командира взвода (прапорщик) и заместителя командира взвода, 3-х отделений: технического обслуживания, автомобильного отделения, хозяйственного отделения.

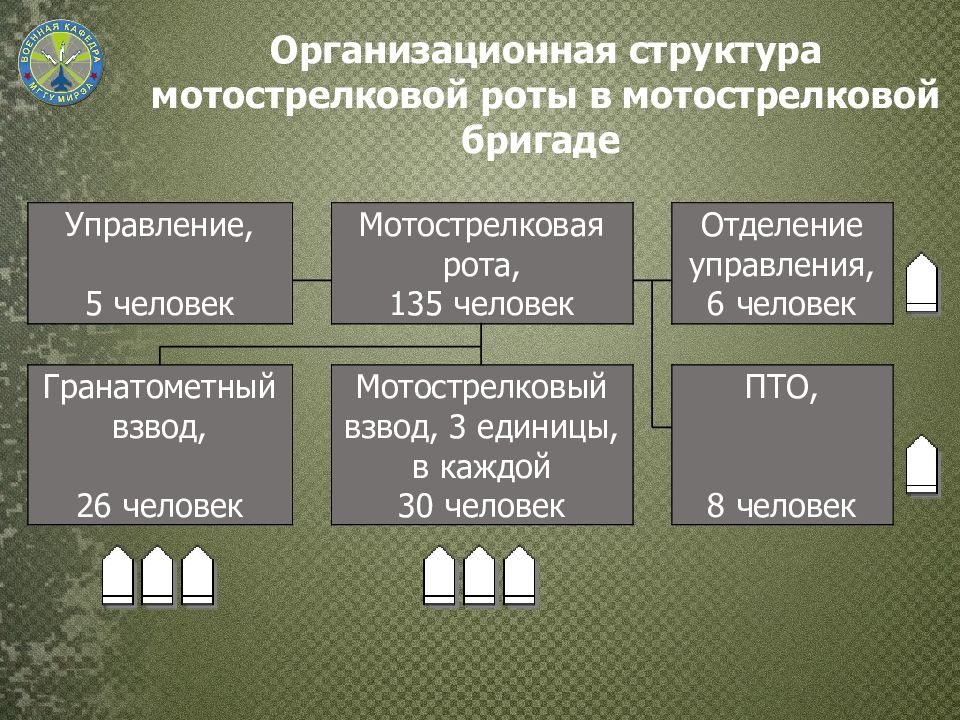

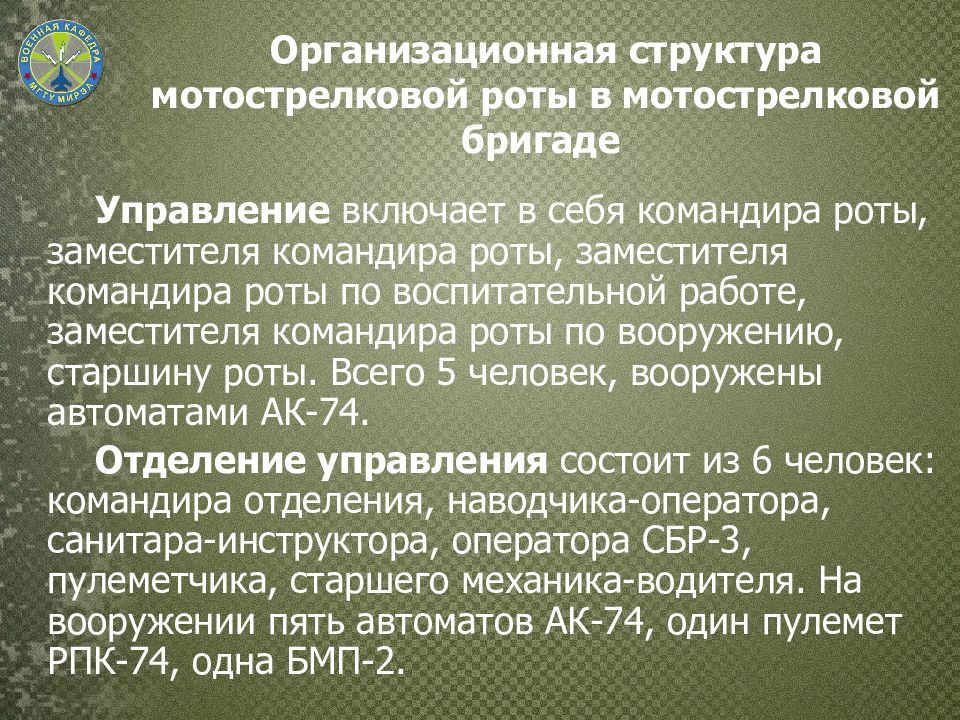

Управление включает в себя командира роты, заместителя командира роты, заместителя командира роты по воспитательной работе, заместителя командира роты по вооружению, старшину роты. Всего 5 человек, вооружены автоматами АК-74. Отделение управления состоит из 6 человек: командира отделения, наводчика-оператора, санитара-инструктора, оператора СБР-3, пулеметчика, старшего механика-водителя. На вооружении пять автоматов АК-74, один пулемет РПК-74, одна БМП-2.

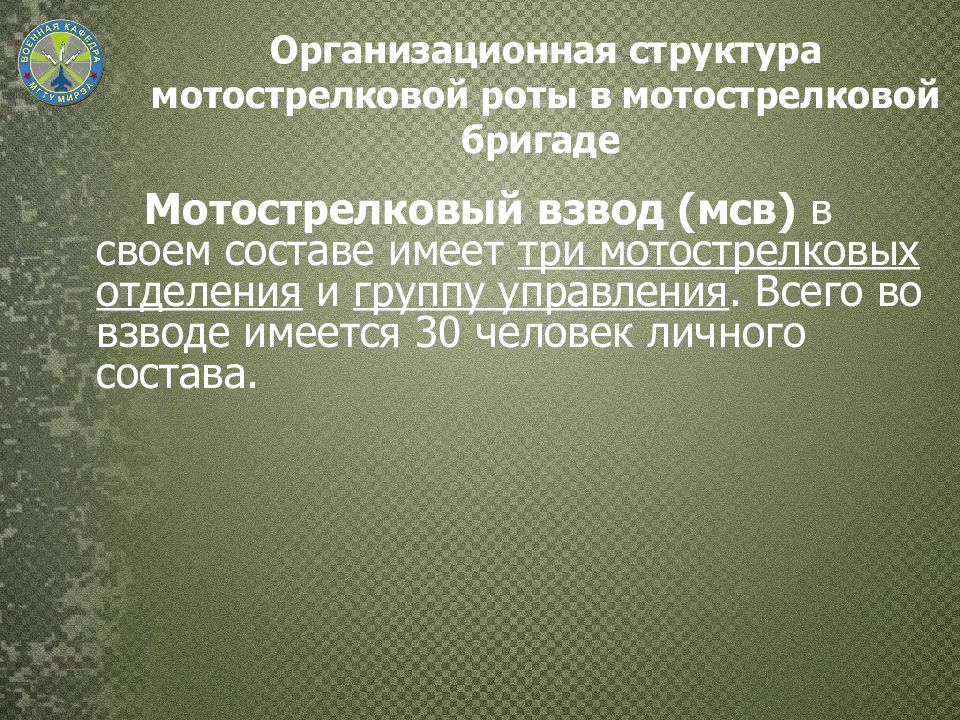

Мотострелковый взвод (мсв) в своем составе имеет три мотострелковых отделения и группу управления. Всего во взводе имеется 30 человек личного состава.

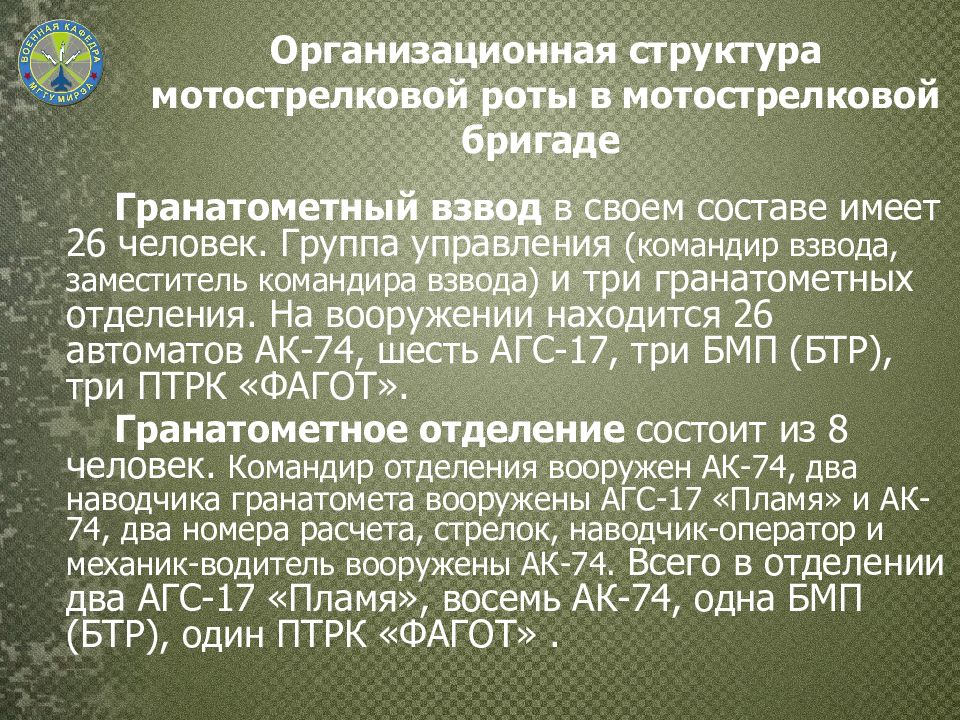

Гранатометный взвод в своем составе имеет 26 человек. Группа управления (командир взвода, заместитель командира взвода) и три гранатометных отделения. На вооружении находится 26 автоматов АК-74, шесть АГС-17, три БМП (БТР), три ПТРК «ФАГОТ». Гранатометное отделение состоит из 8 человек. Командир отделения вооружен АК-74, два наводчика гранатомета вооружены АГС-17 «Пламя» и АК-74, два номера расчета, стрелок, наводчик-оператор и механик-водитель вооружены АК-74. Всего в отделении два АГС-17 «Пламя», восемь АК-74, одна БМП (БТР), один ПТРК «ФАГОТ».

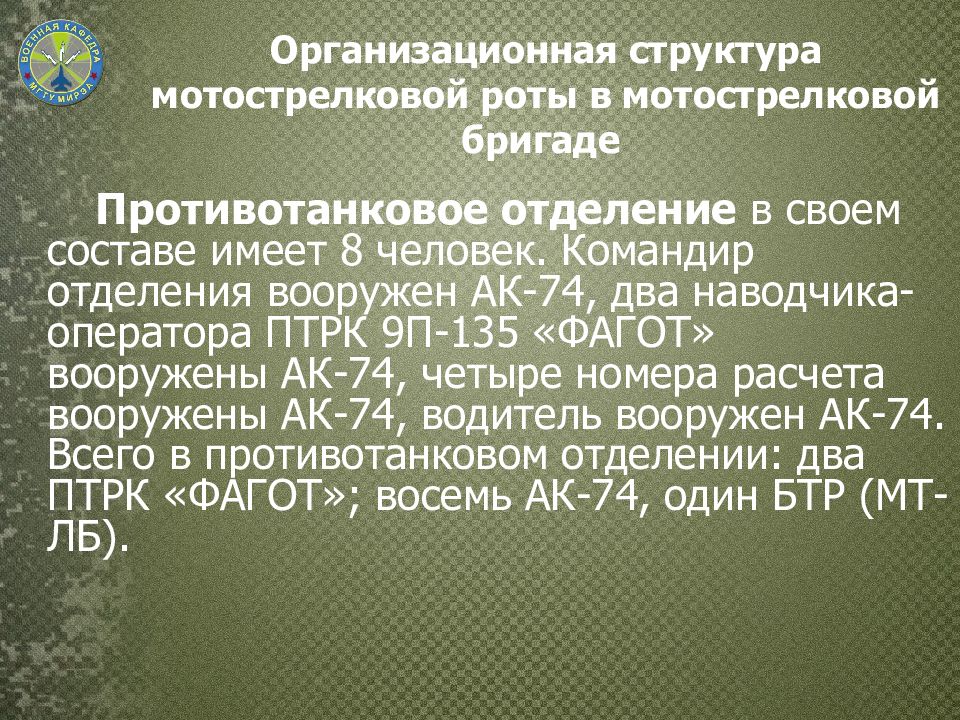

Противотанковое отделение в своем составе имеет 8 человек. Командир отделения вооружен АК-74, два наводчика-оператора ПТРК 9П-135 «ФАГОТ» вооружены АК-74, четыре номера расчета вооружены АК-74, водитель вооружен АК-74. Всего в противотанковом отделении: два ПТРК «ФАГОТ»; восемь АК-74, один БТР (МТ-ЛБ).

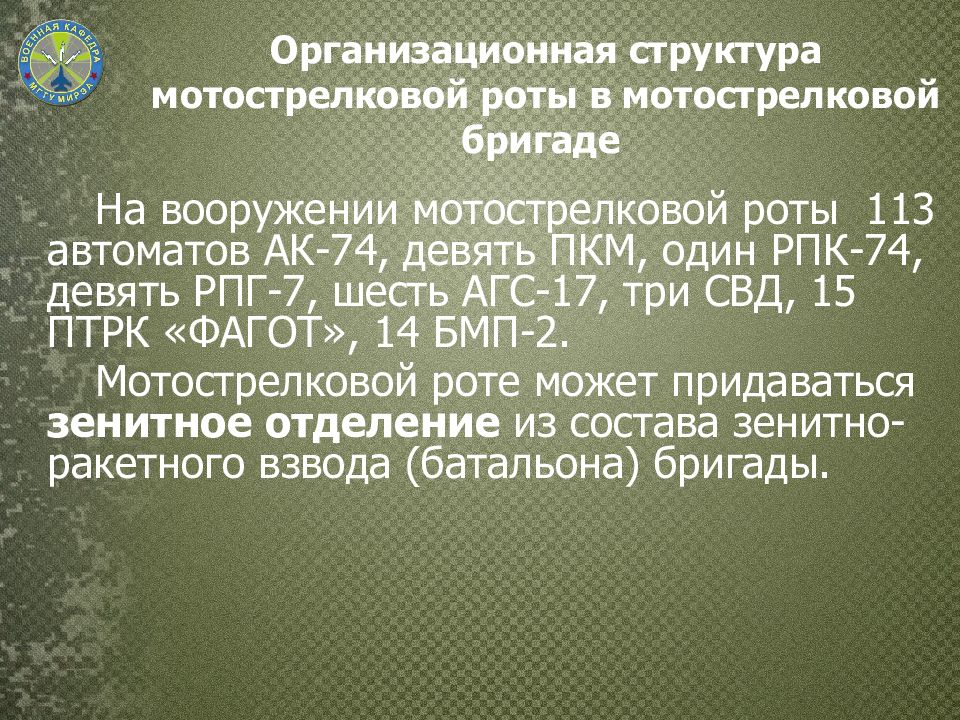

На вооружении мотострелковой роты 113 автоматов АК-74, девять ПКМ, один РПК-74, девять РПГ-7, шесть АГС-17, три СВД, 15 ПТРК «ФАГОТ», 14 БМП-2. Мотострелковой роте может придаваться зенитное отделение из состава зенитно-ракетного взвода (батальона) бригады.

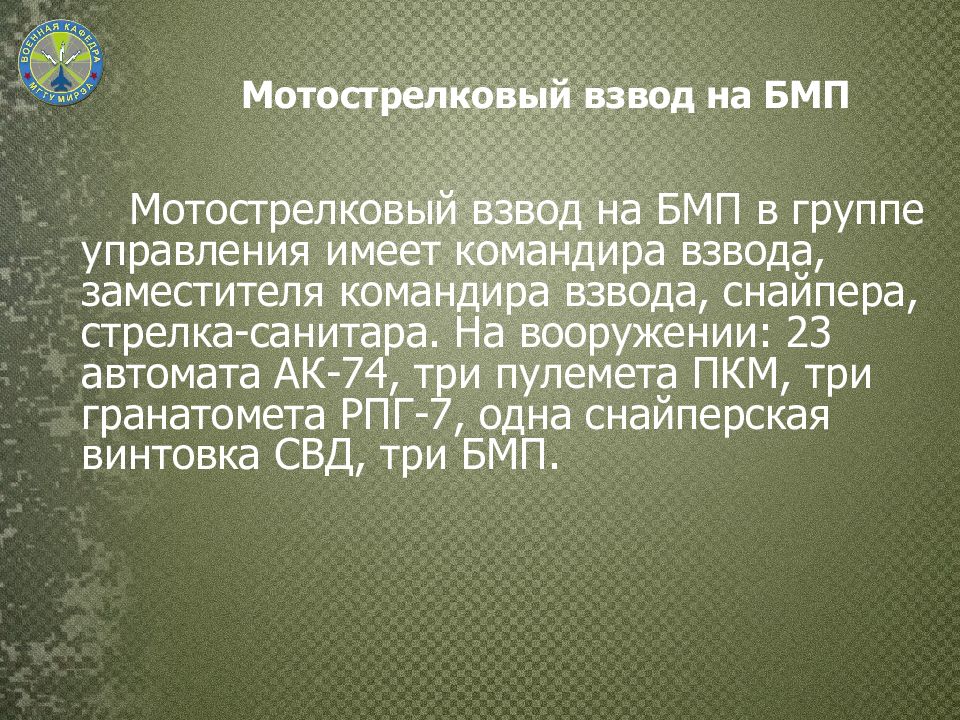

Мотострелковый взвод на БМП в группе управления имеет командира взвода, заместителя командира взвода, снайпера, стрелка-санитара. На вооружении: 23 автомата АК-74, три пулемета ПКМ, три гранатомета РПГ-7, одна снайперская винтовка СВД, три БМП.

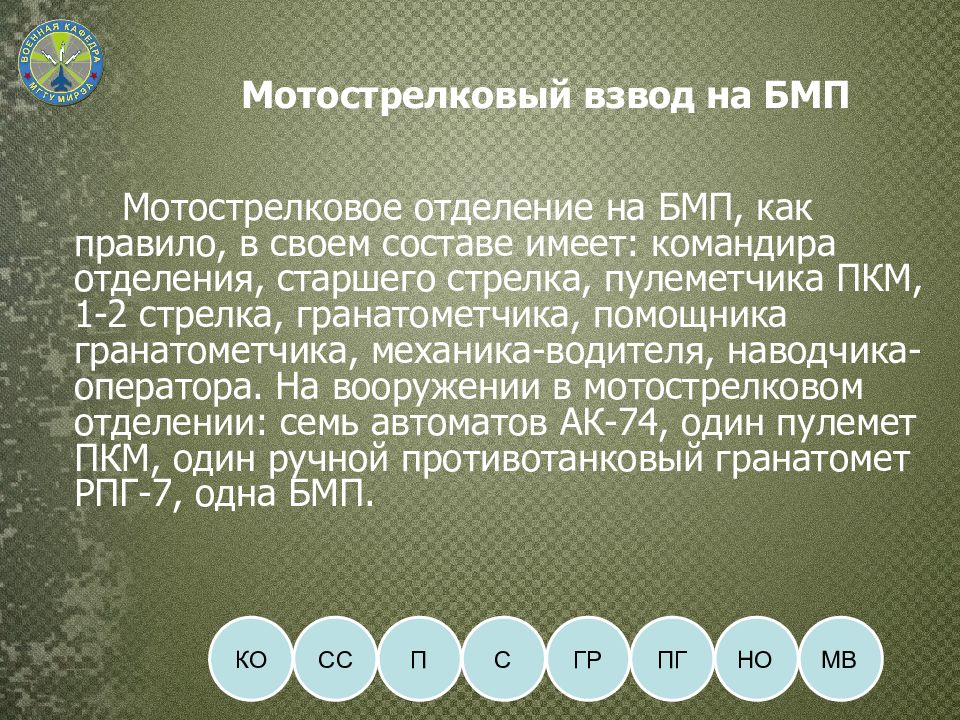

Мотострелковое отделение на БМП, как правило, в своем составе имеет: командира отделения, старшего стрелка, пулеметчика ПКМ, 1-2 стрелка, гранатометчика, помощника гранатометчика, механика-водителя, наводчика-оператора. На вооружении в мотострелковом отделении: семь автоматов АК-74, один пулемет ПКМ, один ручной противотанковый гранатомет РПГ-7, одна БМП. КО СС П С ГР ПГ НО МВ
Мотострелковый взвод на БТР в группе управления имеет командира взвода, заместителя командира взвода, снайпера, пулеметчика ПКМ, номера расчета, стрелка-санитара. На вооружении: 22 автомата АК-74, один пулемет ПКМ, три пулемета РПК-74, три гранатомета РПГ-7, одна снайперская винтовка СВД, три БТР. Мотострелковому взводу могут придаваться пулеметное, гранатометное, огнеметное, зенитное, а иногда инженерно-саперное подразделения, химики-разведчики и танк.

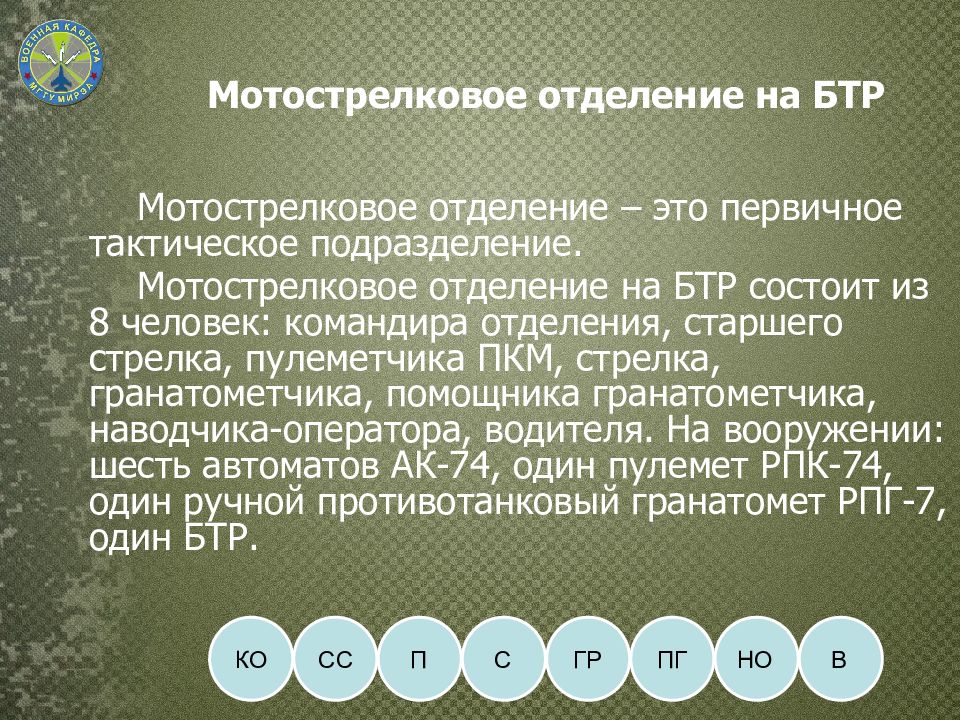

Мотострелковое отделение – это первичное тактическое подразделение. Мотострелковое отделение на БТР состоит из 8 человек: командира отделения, старшего стрелка, пулеметчика ПКМ, стрелка, гранатометчика, помощника гранатометчика, наводчика-оператора, водителя. На вооружении: шесть автоматов АК-74, один пулемет РПК-74, один ручной противотанковый гранатомет РПГ-7, один БТР. КО СС П С ГР ПГ НО В

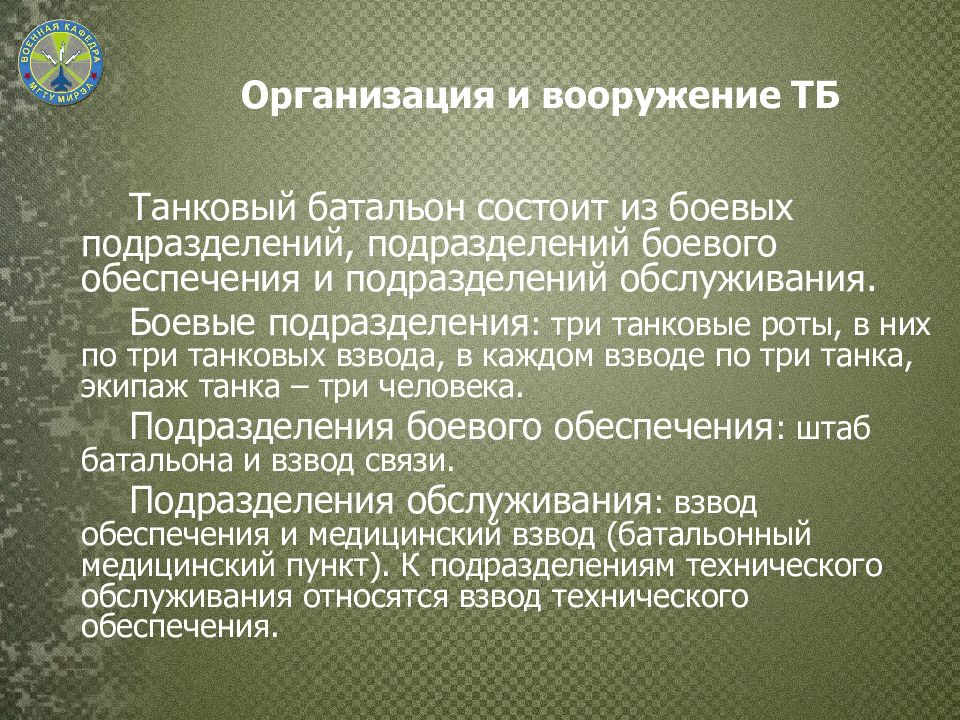

Танковый батальон состоит из боевых подразделений, подразделений боевого обеспечения и подразделений обслуживания. Боевые подразделения : три танковые роты, в них по три танковых взвода, в каждом взводе по три танка, экипаж танка – три человека. Подразделения боевого обеспечения : штаб батальона и взвод связи. Подразделения обслуживания : взвод обеспечения и медицинский взвод (батальонный медицинский пункт). К подразделениям технического обслуживания относятся взвод технического обеспечения.

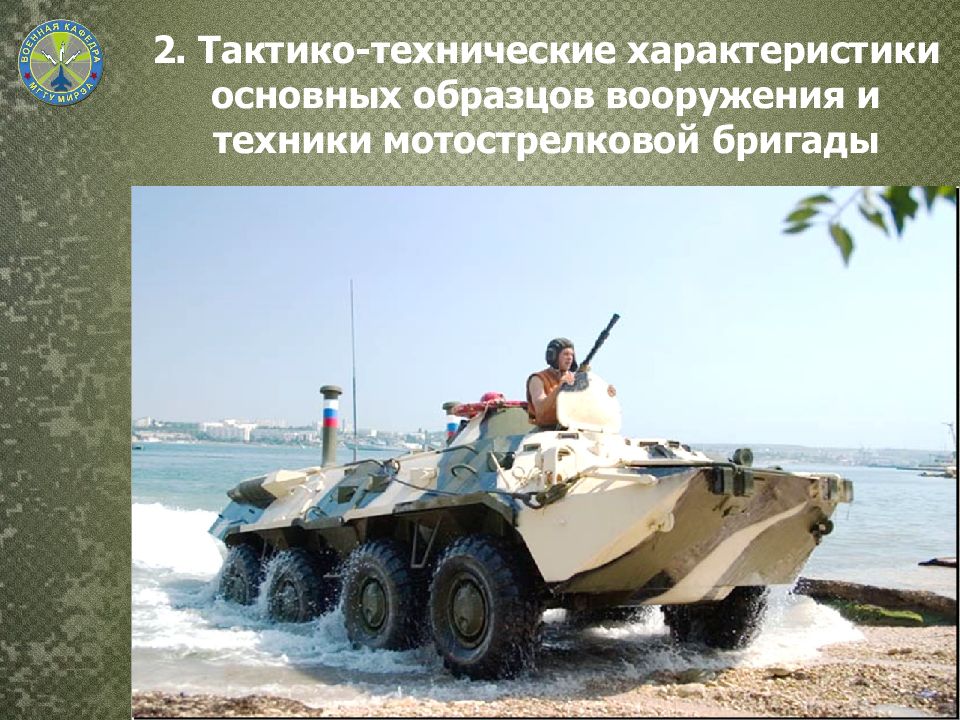

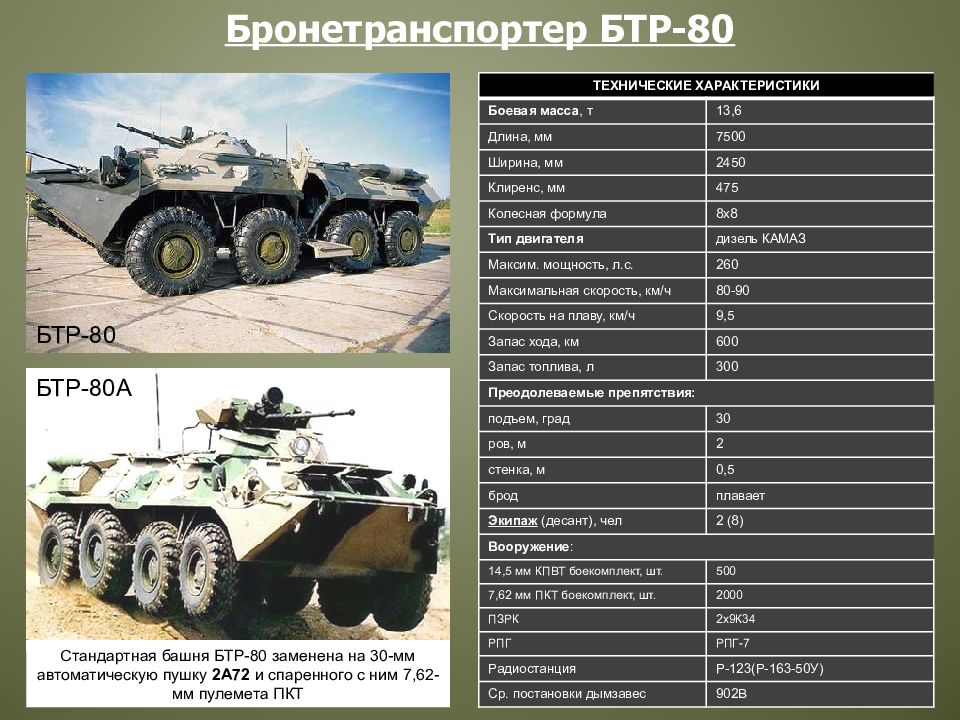

Бронетранспортер БТР -8 0 БТР-80 БТР-80А Стандартная башня БТР-80 заменена на 30-мм автоматическую пушку 2А72 и спаренного с ним 7,62-мм пулемета ПКТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 13,6 Длина, мм 7500 Ширина, мм 2450 Клиренс, мм 475 Колесная формула 8х8 Тип двигателя дизель КАМАЗ Максим. мощность, л.с. 260 Максимальная скорость, км/ч 80-90 Скорость на плаву, км/ч 9,5 Запас хода, км 600 Запас топлива, л 300 Преодолеваемые препятствия: подъем, град 30 ров, м 2 стенка, м 0,5 брод плавает Экипаж (десант), чел 2 (8) Вооружение : 14,5 мм КПВТ боекомплект, шт. 500 7,62 мм ПКТ боекомплект, шт. 2000 ПЗРК 2х9К34 РПГ РПГ-7 Радиостанция Р-123(Р-163-50У) Ср. постановки дымзавес 902В

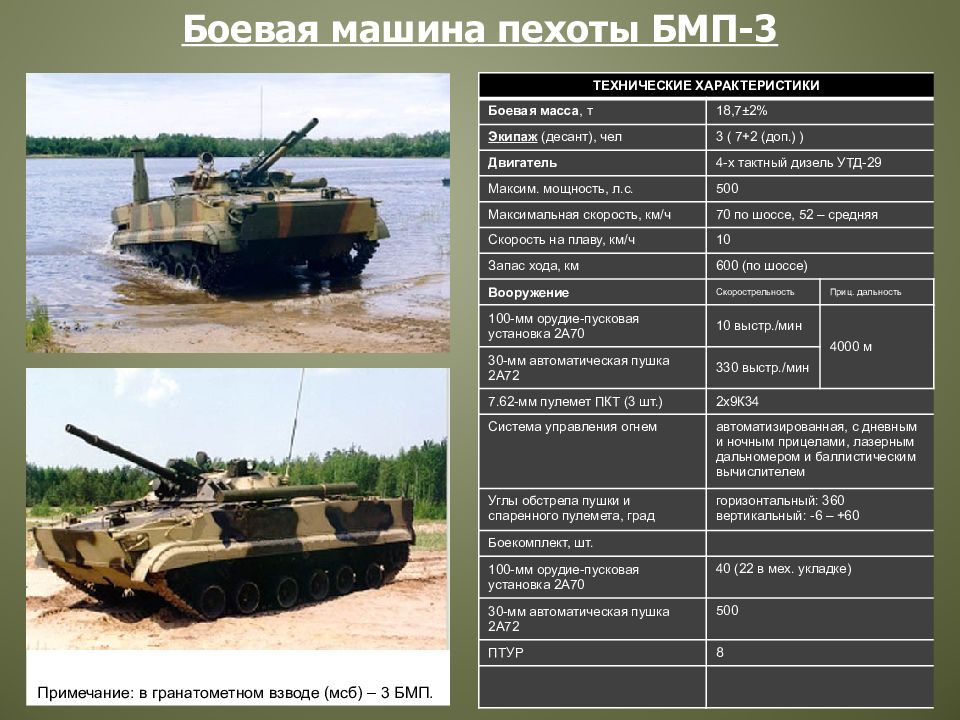

Боевая машина пехоты БМП-3 Примечание : в гранатометном взводе ( мсб ) – 3 БМП. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 18,7±2% Экипаж (десант), чел 3 ( 7+ 2 (доп.) ) Двигатель 4-х тактный дизель УТД-29 Максим. мощность, л.с. 500 Максимальная скорость, км/ч 70 по шоссе, 52 – средняя Скорость на плаву, км/ч 10 Запас хода, км 600 (по шоссе) Вооружение Скорострельность Приц. дальность 100-мм орудие-пусковая установка 2А70 10 выстр./мин 4000 м 30-мм автоматическая пушка 2А72 330 выстр./мин 7.62-мм пулемет ПКТ (3 шт.) 2х9К34 Система управления огнем автоматизированная, с дневным и ночным прицелами, лазерным дальномером и баллистическим вычислителем Углы обстрела пушки и спаренного пулемета, град горизонтальный: 360 вертикальный: -6 – +60 Боекомплект, шт. 100-мм орудие-пусковая установка 2А70 40 (22 в мех. укладке) 30-мм автоматическая пушка 2А72 500 ПТУР 8
Боевая машина пехоты БМП-2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 1 4 ±2% Экипаж (десант), чел 3 ( 7 ) Двигатель УТД-29 Максим. мощность, л.с. 300 Максимальная скорость, км/ч 65 по шоссе, 45 – средняя Скорость на плаву, км/ч 7 Запас хода, км 575 (по шоссе) Вооружение Скорострельность Приц. дальность 30-мм автоматическая пушка 2А42 300 выстр./мин 4000 м 7.62-мм пулемет ПКТМ 250 выстр./мин 2000 м ПУ для пуска ПТУР 9М113 «Конкурс», 9М113М «Конкурс-М» Боекомплект, шт. 30-мм автоматическая пушка 2А42 500 7.62-мм пулемет ПКТМ 2000 ПТУР 8

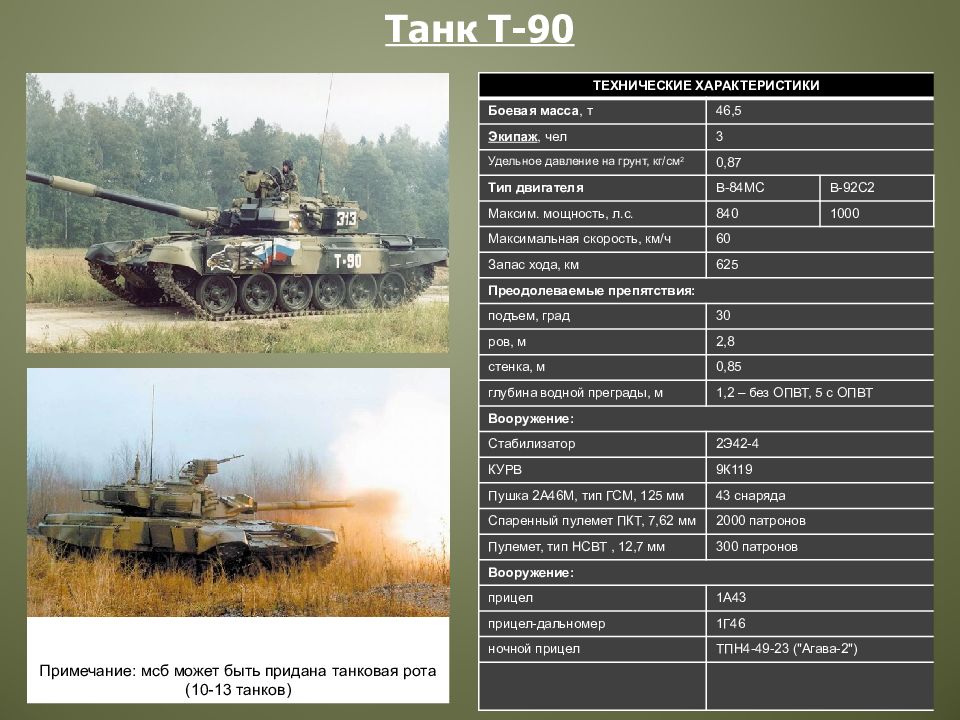

Примечание: мсб может быть придана танковая рота (10-13 танков) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 46,5 Экипаж, чел 3 Удельное давление на грунт, кг/см 2 0,87 Тип двигателя В-84МС В-92С2 Максим. мощность, л.с. 840 1000 Максимальная скорость, км/ч 60 Запас хода, км 625 Преодолеваемые препятствия: подъем, град 30 ров, м 2,8 стенка, м 0,85 глубина водной преграды, м 1,2 – без ОПВТ, 5 с ОПВТ Вооружение: Стабилизатор 2Э42-4 КУРВ 9К119 Пушка 2А46М, тип ГСМ, 125 мм 43 снаряда Спаренный пулемет ПКТ, 7,62 мм 2000 патронов Пулемет, тип НСВТ, 12,7 мм 300 патронов Вооружение: прицел 1А43 прицел-дальномер 1Г46 ночной прицел ТПН4-49-23 ("Агава-2") Танк Т-90
122-мм самоходная гаубица 2С1 «Гвоздика» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 15,7 Длина, мм 7265 Ширина, мм 2850 Высота, мм 2285 Двигатель Максим. мощность, л.с. 300 Максимальная скорость, км/ч 61,5, 30 – средняя Скорость на плаву, км/ч 4,5 Запас хода, км 500 Экипаж, чел 4 Вооружение : 122-мм гаубица Д-32 Дальность стрельбы, км min – 4 max – 15,2 Скорость, выстр./мин 5 Возимый боезапас снарядов, шт. 40 Боекомплект, шт. 80
«Торнадо-С» (С - Смерч) — модернизированная РСЗО «Смерч». Система включает в себя модернизированную боевую машину, оснащённую АСУНО и новые неуправляемые реактивные снаряды калибра 300-мм с максимальной дальностью полёта до 120 км. В перспективе возможно увеличение дальности до 200 км. Реактивная система залпового огня ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 44,5 Длина, мм 12699 Ширина, мм 3070 Клиренс, мм 400 Тип д вигателя ЯМ3-846 Максим. мощность, л.с. 500 Максимальная скорость, км/ч 70 Запас хода, км 1000 Экипаж, чел 4 Вооружение : Калибр, мм 220 300 Количество направляющих, шт. 30 12 Дальность стрельбы, км min – 8 max – 1 20 Площадь поражения, м 2 672000
Тяжёлая огнемётная система залпового огня «Буратино» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 46 Длина, мм 6860 Ширина, мм 3460 Клиренс, мм 470 Тип д вигателя V-12, дизельный Максимальная скорость, км/ч 65 Запас хода, км 550 Экипаж, чел 3 Вооружение : Калибр, мм 220 Количество направляющих, шт. 24 30 Дальность стрельбы, км min – 0,4 max – 3,6 Площадь поражения, м 2 40000

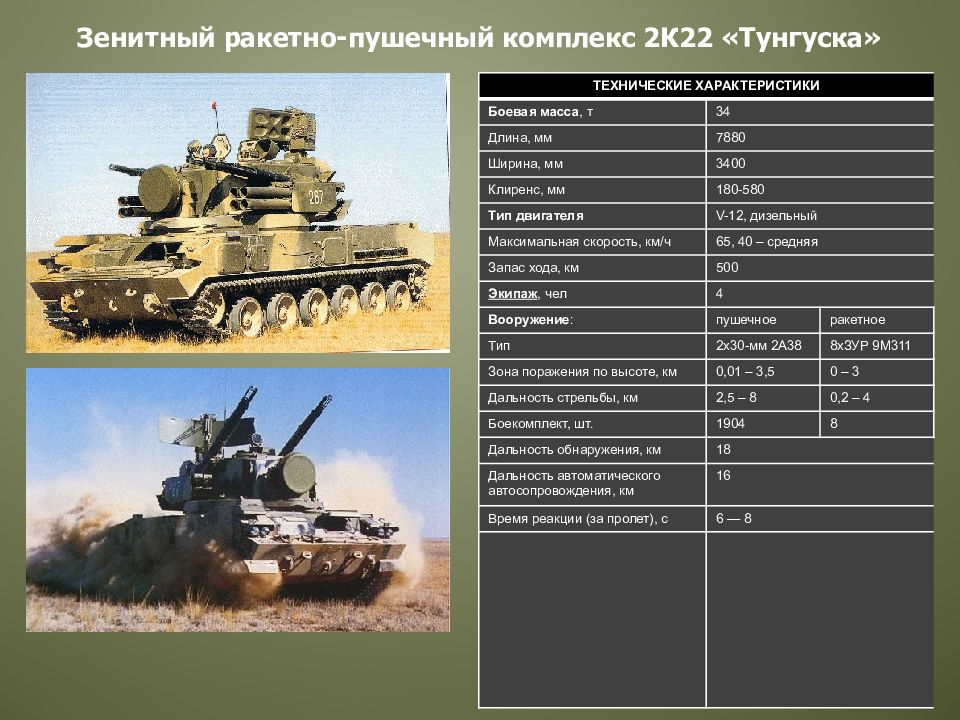

Зенитный ракетно-пушечный комплекс 2К22 «Тунгуска» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Боевая масса, т 34 Длина, мм 7880 Ширина, мм 3400 Клиренс, мм 180-580 Тип д вигателя V-12, дизельный Максимальная скорость, км/ч 65, 40 – средняя Запас хода, км 500 Экипаж, чел 4 Вооружение : пушечное ракетное Тип 2х30-мм 2А38 8хЗУР 9М311 Зона поражения по высоте, км 0,01 – 3,5 0 – 3 Дальность стрельбы, км 2,5 – 8 0,2 – 4 Боекомплект, шт. 1904 8 Дальность обнаружения, км 18 Дальность автоматического автосопровождения, км 16 Время реакции (за пролет), с 6 — 8

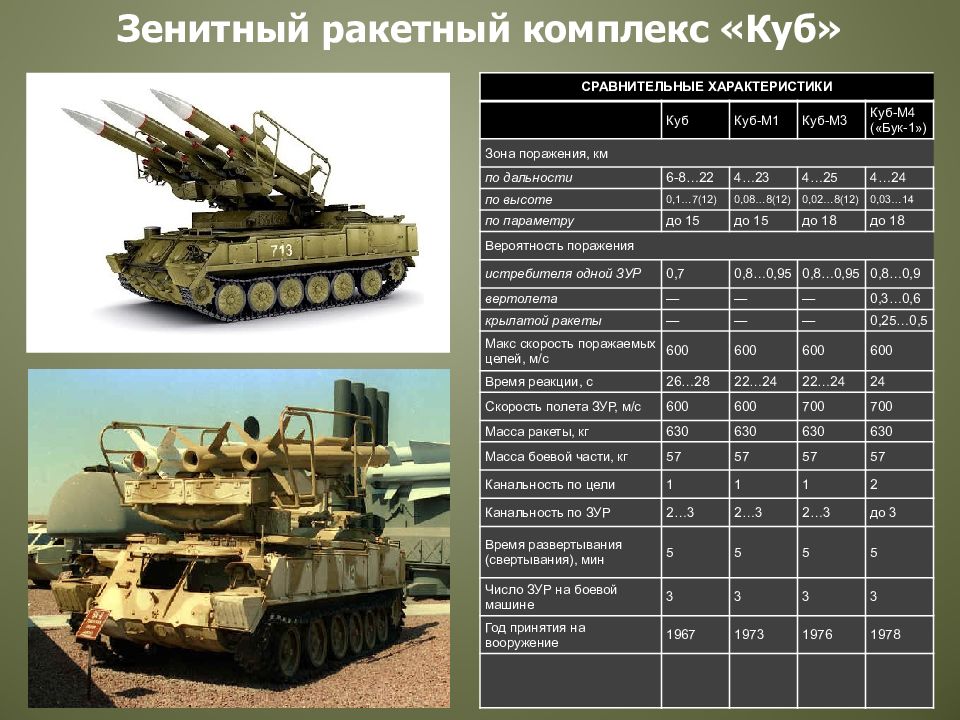

Зенитный ракетный комплекс «Куб» СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ Куб Куб-М1 Куб-М3 Куб-М4 («Бук-1») Зона поражения, км по дальности 6-8…22 4…23 4…25 4…24 по высоте 0,1…7(12) 0,08…8(12) 0,02…8(12) 0,03…14 по параметру до 15 до 15 до 18 до 18 Вероятность поражения истребителя одной ЗУР 0,7 0,8…0,95 0,8…0,95 0,8…0,9 вертолета — — — 0,3…0,6 крылатой ракеты — — — 0,25…0,5 Макс скорость поражаемых целей, м/с 600 600 600 600 Время реакции, с 26…28 22…24 22…24 24 Скорость полета ЗУР, м/с 600 600 700 700 Масса ракеты, кг 630 630 630 630 Масса боевой части, кг 57 57 57 57 Канальность по цели 1 1 1 2 Канальность по ЗУР 2…3 2…3 2…3 до 3 Время развертывания (свертывания), мин 5 5 5 5 Число ЗУР на боевой машине 3 3 3 3 Год принятия на вооружение 1967 1973 1976 1978

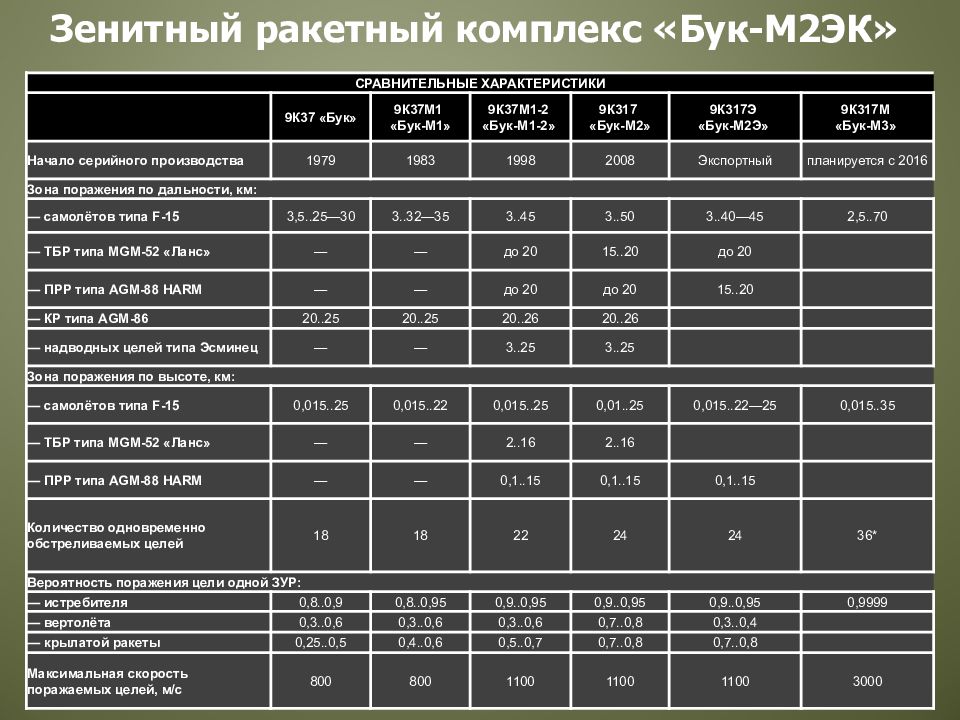

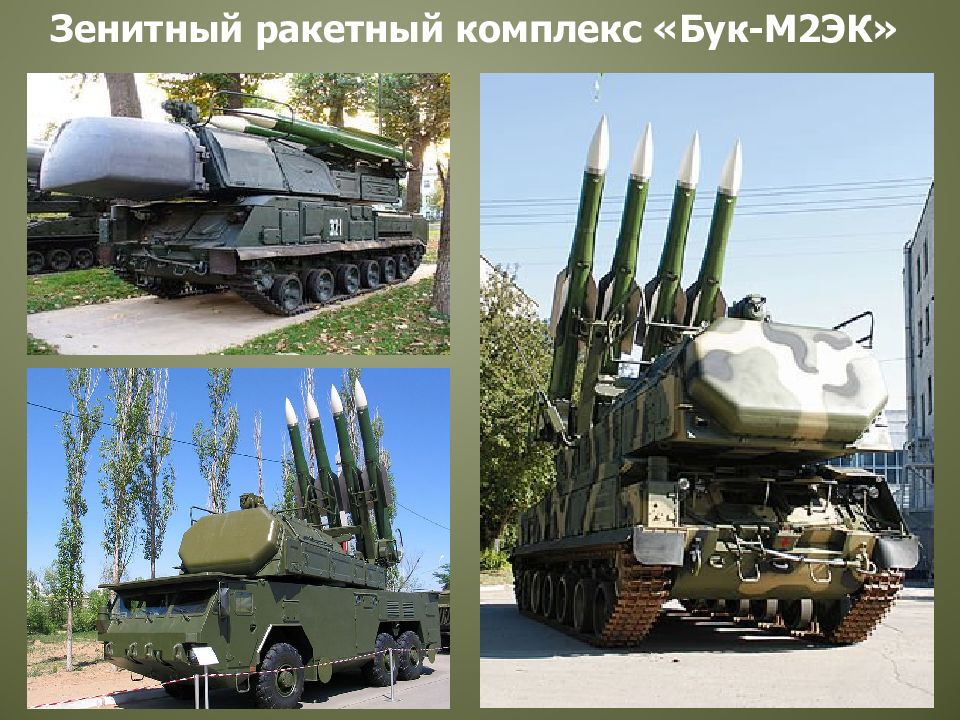

Зенитный ракетный комплекс «Бук-М2ЭК»
СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ 9К37 «Бук» 9К37М1 «Бук-М1» 9К37М1-2 «Бук-М1-2» 9К317 «Бук-М2» 9К317Э «Бук-М2Э» 9К317М «Бук-М3» Начало серийного производства 1979 1983 1998 2008 Экспортный планируется с 2016 Зона поражения по дальности, км: — самолётов типа F-15 3,5..25—30 3..32—35 3..45 3..50 3..40—45 2,5..70 — ТБР типа MGM-52 «Ланс» — — до 20 15..20 до 20 — ПРР типа AGM-88 HARM — — до 20 до 20 15..20 — КР типа AGM-86 20..25 20..25 20..26 20..26 — надводных целей типа Эсминец — — 3..25 3..25 Зона поражения по высоте, км: — самолётов типа F-15 0,015..25 0,015..22 0,015..25 0,01..25 0,015..22—25 0,015..35 — ТБР типа MGM-52 «Ланс» — — 2..16 2..16 — ПРР типа AGM-88 HARM — — 0,1..15 0,1..15 0,1..15 Количество одновременно обстреливаемых целей 18 18 22 24 24 36* Вероятность поражения цели одной ЗУР: — истребителя 0,8..0,9 0,8..0,95 0,9..0,95 0,9..0,95 0,9..0,95 0,9999 — вертолёта 0,3..0,6 0,3..0,6 0,3..0,6 0,7..0,8 0,3..0,4 — крылатой ракеты 0,25..0,5 0,4..0,6 0,5..0,7 0,7..0,8 0,7..0,8 Максимальная скорость поражаемых целей, м/с 800 800 1100 1100 1100 3000 Зенитный ракетный комплекс «Бук-М2ЭК»
Установка разминирования УР-77 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗП-67 УЗП-77 Тип установки реактивная взрывная самоходная гусеничная плавающая легкобронированная Длина заряда разминирования, м 93 Количество ВВ в одном заряде, кг 1023 1069 Дальность подачи заряда разминирования, м 200-350 200-500 Длина образующегося прохода, м 75-80 80-90 Ширина образующегося прохода, м гарантированно 6 Время полного цикла проделывания прохода, мин 3-5 Боекомплект зарядов, шт. 2

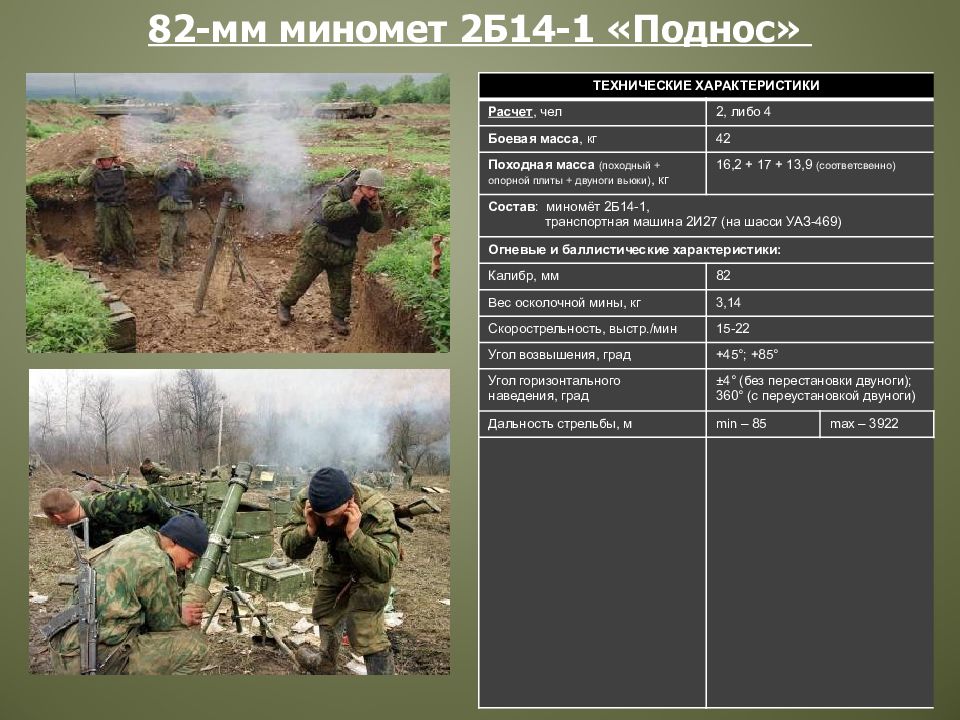

82-мм миномет 2Б14-1 «Поднос» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 2, либо 4 Боевая масса, кг 42 Походная масса (походный + опорной плиты + двуноги вьюки), кг 16,2 + 17 + 13,9 ( соответсвенно ) Состав : миномёт 2Б14-1, транспортная машина 2И27 (на шасси УАЗ-469) Огневые и баллистические характеристики: Калибр, мм 82 Вес осколочной мины, кг 3,14 Скорострельность, выстр./мин 15-22 Угол возвышения, град +45°; +85° Угол горизонтального наведения, град ±4° (без перестановки двуноги); 360° (с переустановкой двуноги) Дальность стрельбы, м min – 85 max – 3922

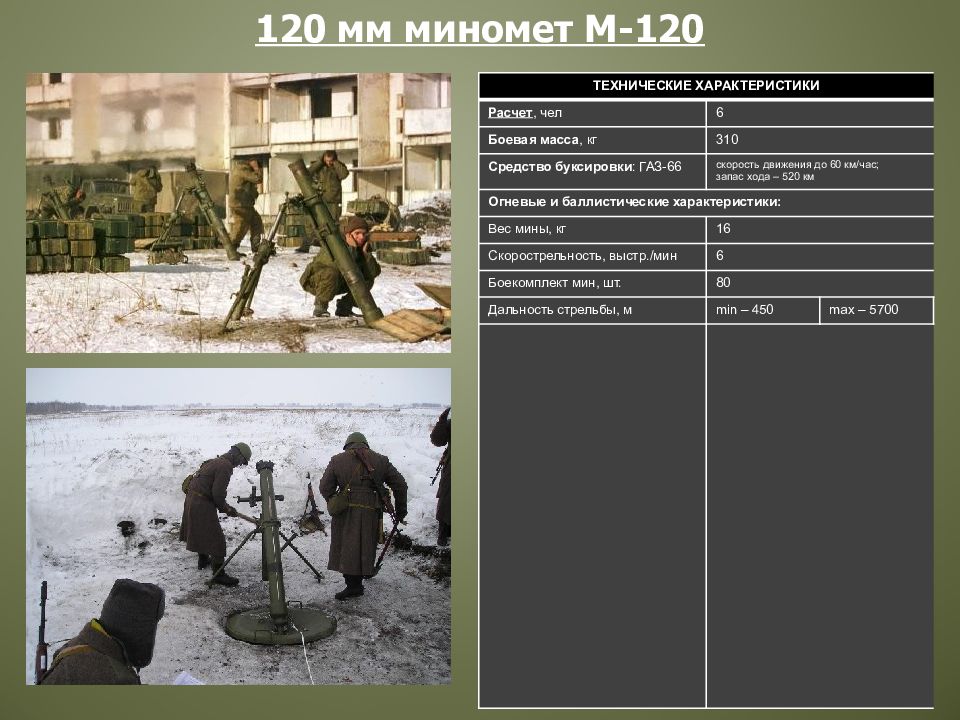

120 мм миномет М-120 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 6 Боевая масса, кг 310 Средство буксировки : ГАЗ-66 скорость движения до 60 км/час; запас хода – 520 км Огневые и баллистические характеристики: Вес мины, кг 16 Скорострельность, выстр./мин 6 Боекомплект мин, шт. 80 Дальность стрельбы, м min – 4 5 0 max – 5700
82-мм автоматический миномет 2Б9М «ВАСИЛЕК» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 4 Боевая масса, кг 62 Огневые и баллистические характеристики: Скорострельность, выстр./мин 120 Возимый боезапас мин, шт. 40 Боекомплект мин, шт. 300 Дальность стрельбы, м min – 77 max – 4270

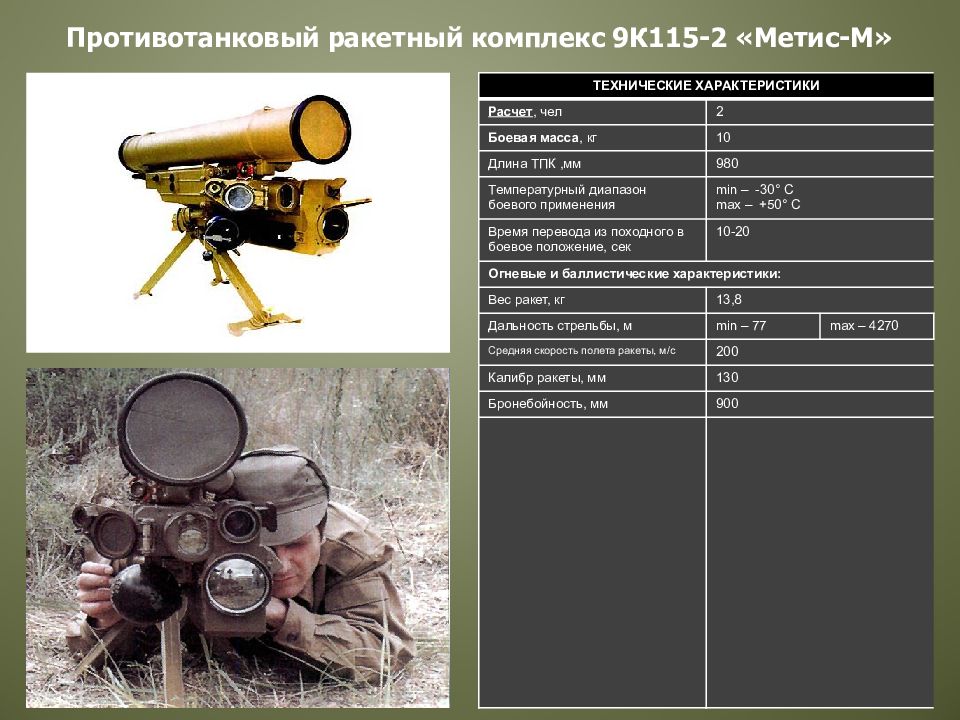

Противотанковый ракетный комплекс 9К115-2 «Метис-М» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 2 Боевая масса, кг 10 Длина ТПК,мм 980 Температурный диапазон боевого применения min – -30° С max – +50° С Время перевода из походного в боевое положение, сек 10-20 Огневые и баллистические характеристики: Вес ракет, кг 13,8 Дальность стрельбы, м min – 77 max – 4270 Средняя скорость полета ракеты, м/с 200 Калибр ракеты, мм 130 Бронебойность, мм 900

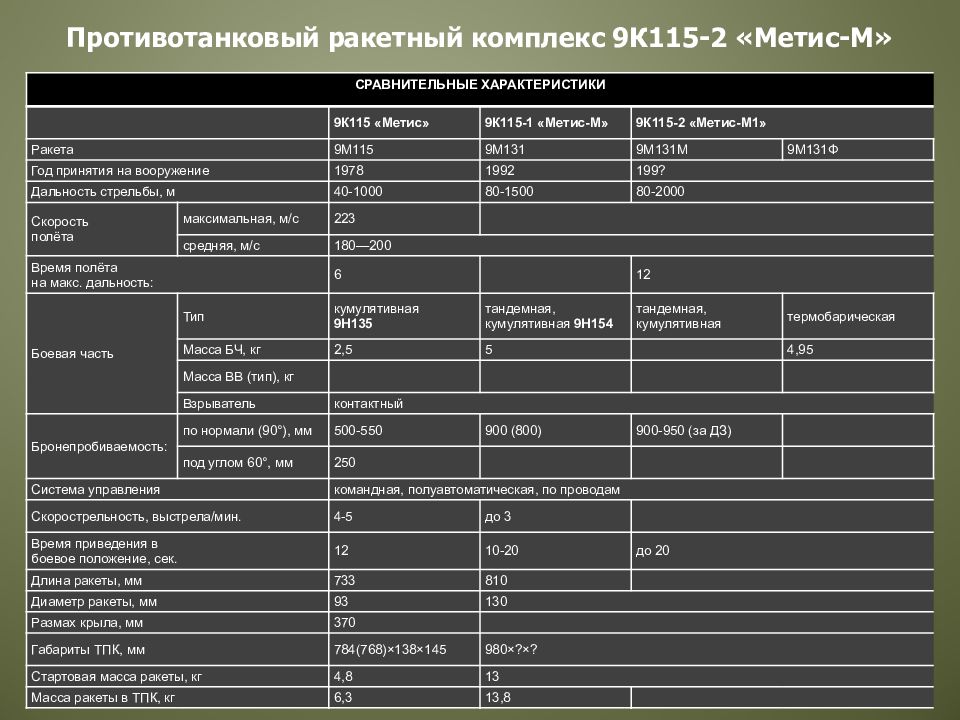

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ 9К115 «Метис» 9К115-1 «Метис-М» 9К115-2 «Метис-М1» Ракета 9М115 9М131 9М131М 9М131Ф Год принятия на вооружение 1978 1992 199? Дальность стрельбы, м 40-1000 80-1500 80-2000 Скорость полёта максимальная, м/с 223 средняя, м/с 180—200 Время полёта на макс. дальность: 6 12 Боевая часть Тип кумулятивная 9Н135 тандемная, кумулятивная 9Н154 тандемная, кумулятивная термобарическая Масса БЧ, кг 2,5 5 4,95 Масса ВВ (тип), кг Взрыватель контактный Бронепробиваемость: по нормали (90°), мм 500-550 900 (800) 900-950 (за ДЗ) под углом 60°, мм 250 Система управления командная, полуавтоматическая, по проводам Скорострельность, выстрела/мин. 4-5 до 3 Время приведения в боевое положение, сек. 12 10-20 до 20 Длина ракеты, мм 733 810 Диаметр ракеты, мм 93 130 Размах крыла, мм 370 Габариты ТПК, мм 784(768)×138×145 980×?×? Стартовая масса ракеты, кг 4,8 13 Масса ракеты в ТПК, кг 6,3 13,8 Противотанковый ракетный комплекс 9К115-2 «Метис-М»

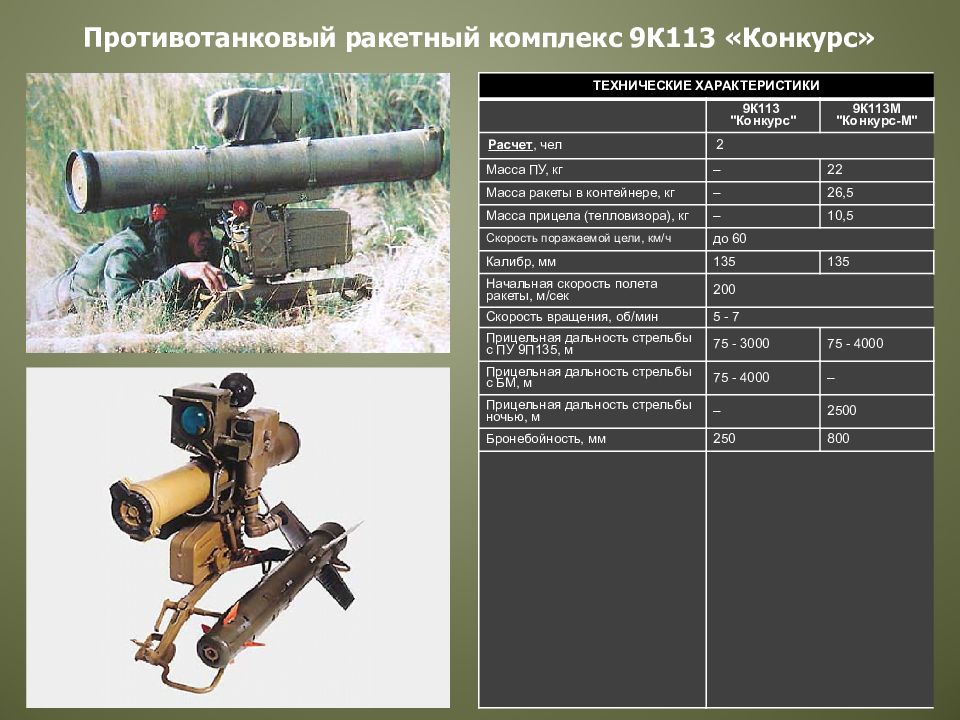

Противотанковый ракетный комплекс 9К113 «Конкурс» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9К113 "Конкурс" 9К113М "Конкурс-М" Расчет, чел 2 Масса ПУ, кг – 22 Масса ракеты в контейнере, кг – 26,5 Масса прицела (тепловизора), кг – 10,5 Скорость поражаемой цели, км/ч до 60 Калибр, мм 135 135 Начальная скорость полета ракеты, м/сек 200 Скорость вращения, об/мин 5 - 7 Прицельная дальность стрельбы с ПУ 9П135, м 75 - 3000 75 - 4000 Прицельная дальность стрельбы с БМ, м 75 - 4000 – Прицельная дальность стрельбы ночью, м – 2500 Бронебойность, мм 250 800

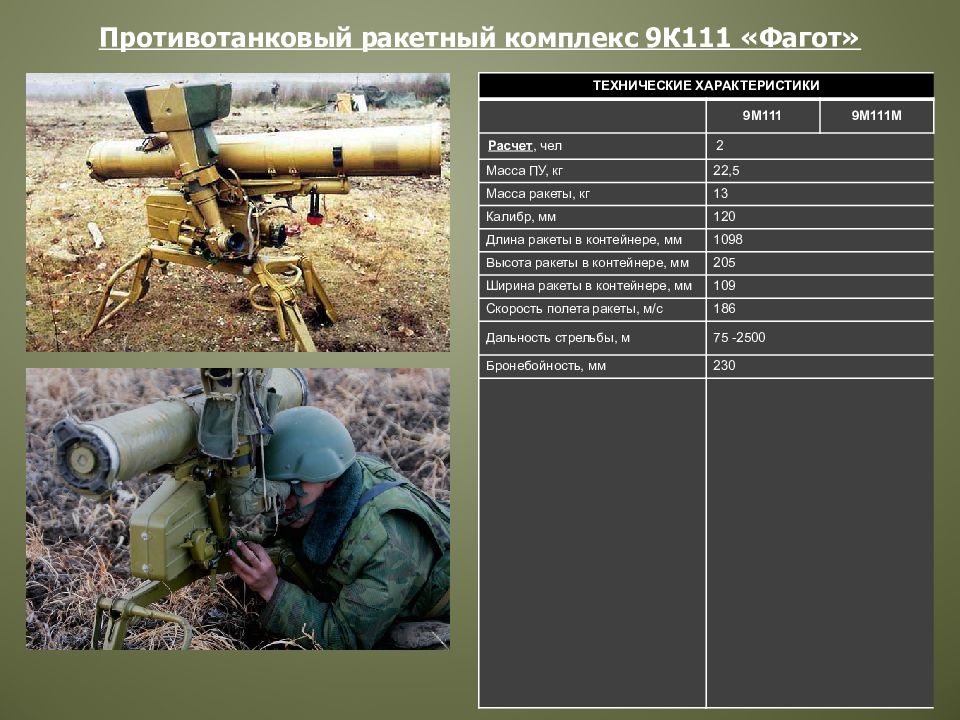

Противотанковый ракетный комплекс 9К111 «Фагот» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9М111 9М111М Расчет, чел 2 Масса ПУ, кг 22,5 Масса ракеты, кг 13 Калибр, мм 120 Длина ракеты в контейнере, мм 1098 Высота ракеты в контейнере, мм 205 Ширина ракеты в контейнере, мм 109 Скорость полета ракеты, м/с 186 Дальность стрельбы, м 75 -2500 Бронебойность, мм 230

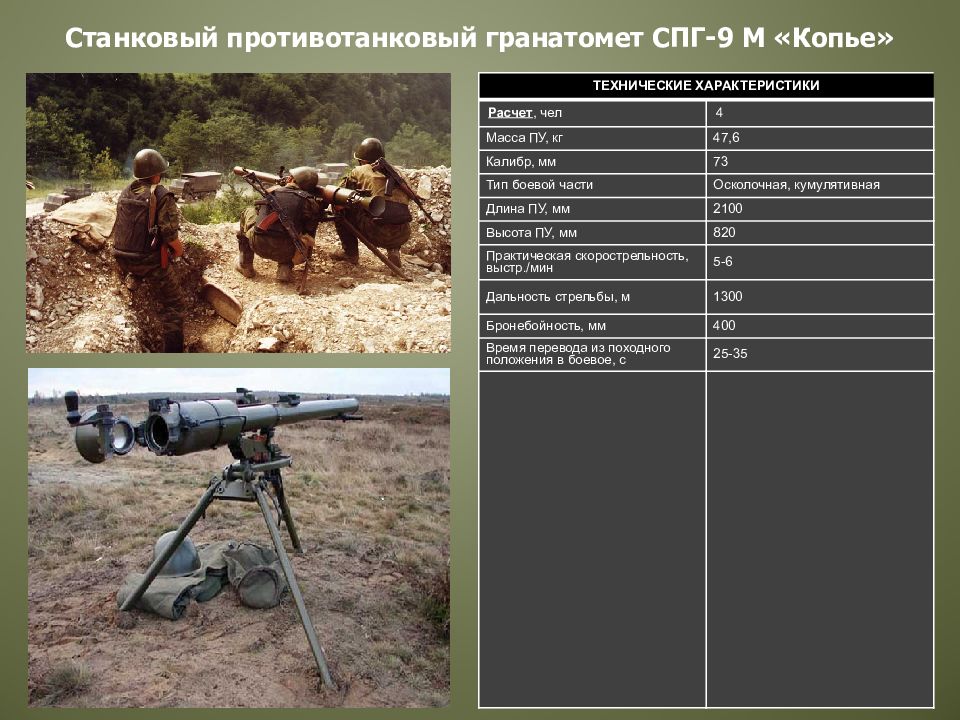

Станковый противотанковый гранатомет СПГ-9 М «Копье» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 4 Масса ПУ, кг 47,6 Калибр, мм 73 Тип боевой части Осколочная, кумулятивная Длина ПУ, мм 2100 Высота ПУ, мм 820 Практическая скорострельность, выстр./мин 5-6 Дальность стрельбы, м 1300 Бронебойность, мм 400 Время перевода из походного положения в боевое, с 25-35

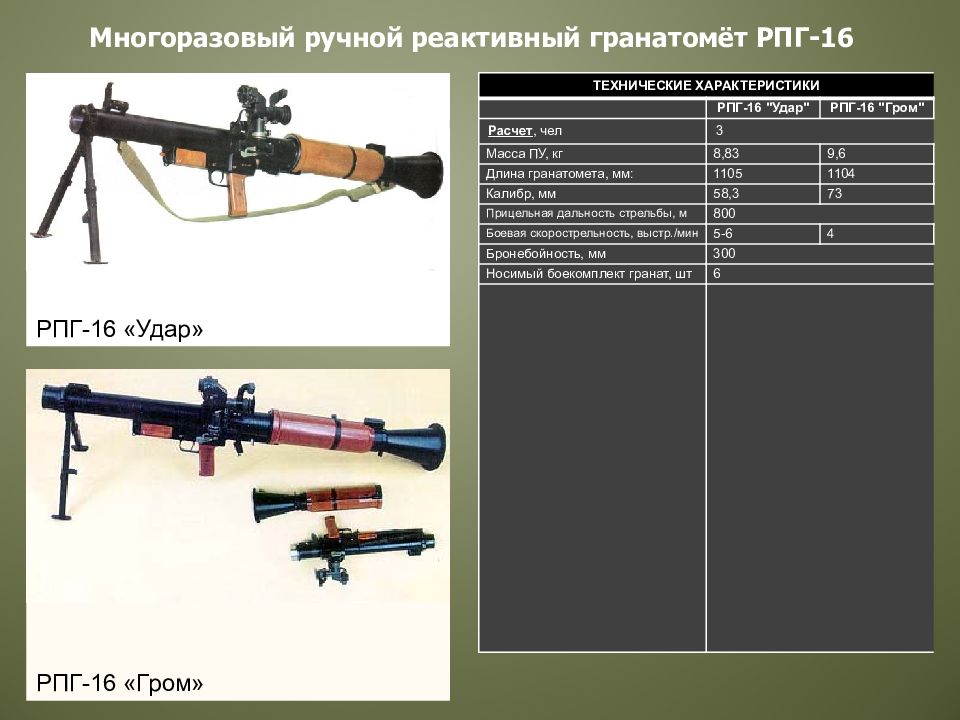

РПГ-16 «Удар» РПГ-16 «Гром» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПГ-16 "Удар" РПГ-16 "Гром" Расчет, чел 3 Масса ПУ, кг 8,83 9,6 Длина гранатомета, мм: 1105 1104 Калибр, мм 58,3 73 Прицельная дальность стрельбы, м 800 Боевая скорострельность, выстр./мин 5-6 4 Бронебойность, мм 300 Носимый боекомплект гранат, шт 6 Многоразовый ручной реактивный гранатомёт РПГ-16

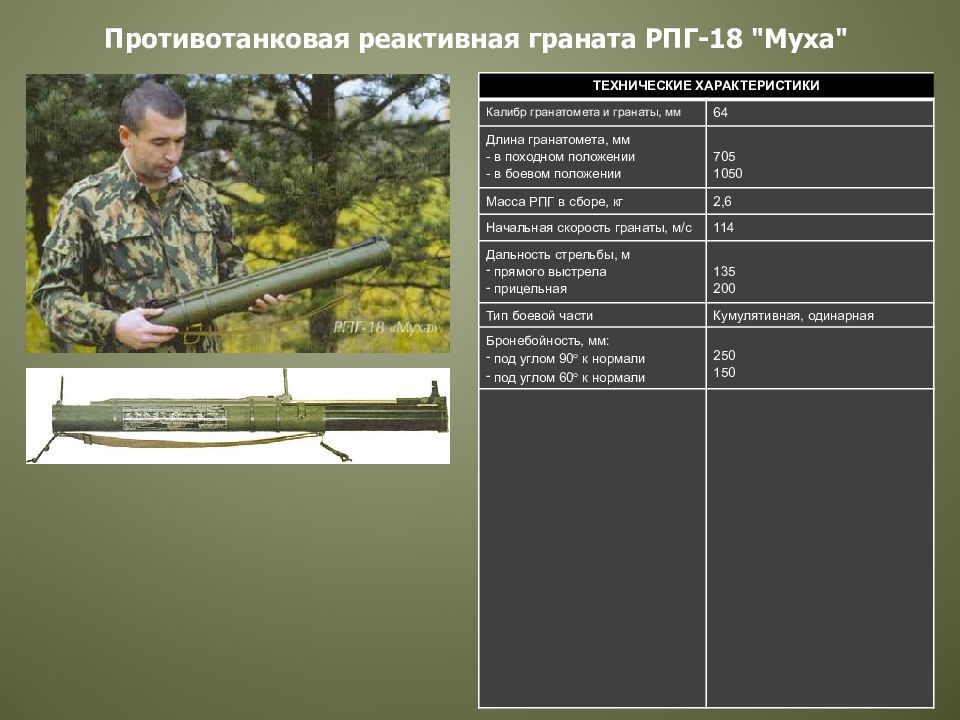

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр гранатомета и гранаты, мм 64 Длина гранатомета, мм - в походном положении - в боевом положении 705 1050 Масса РПГ в сборе, кг 2,6 Начальная скорость гранаты, м/с 114 Дальность стрельбы, м прямого выстрела прицельная 135 200 Тип боевой части Кумулятивная, одинарная Бронебойность, мм : под углом 90 к нормали под углом 60 к нормали 250 150 Противотанковая реактивная граната РПГ-18 "Муха"

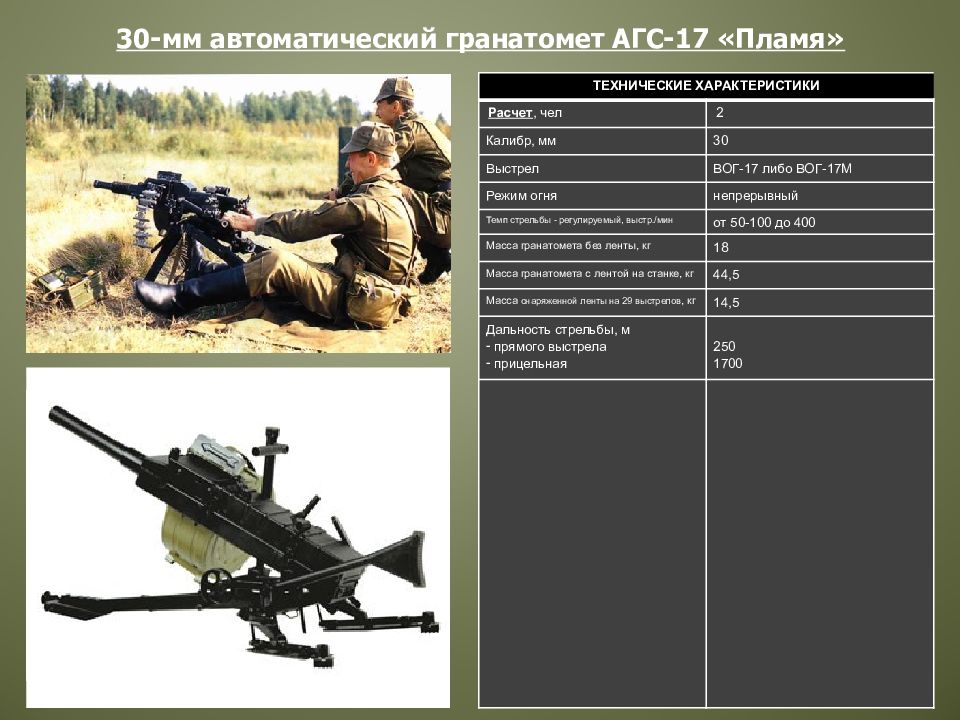

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 2 Калибр, мм 30 Выстрел ВОГ-17 либо ВОГ-17М Режим огня непрерывный Темп стрельбы - регулируемый, выстр./мин от 50-100 до 400 Масса гранатомета без ленты, кг 18 Масса гранатомета с лентой на станке, кг 44,5 Масса снаряженной ленты на 29 выстрелов, кг 14,5 Дальность стрельбы, м прямого выстрела прицельная 250 1700 30-мм автоматический гранатомет АГС-17 «Пламя»

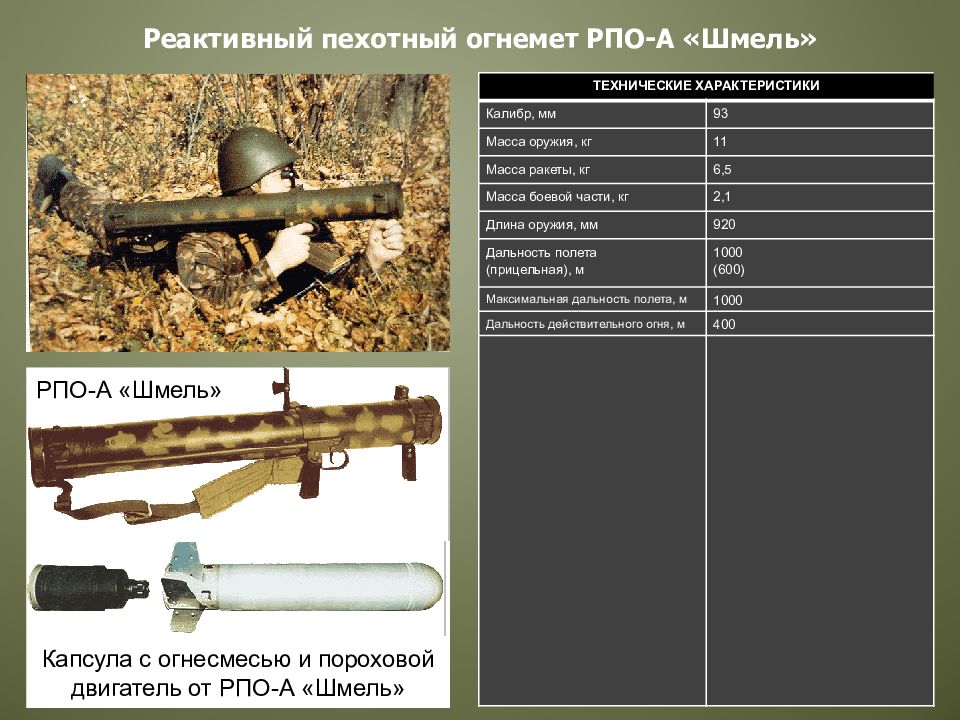

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр, мм 93 Масса оружия, кг 11 Масса ракеты, кг 6,5 Масса боевой части, кг 2,1 Длина оружия, мм 920 Дальность полета (прицельная), м 1000 (600) Максимальная дальность полета, м 1000 Дальность действительного огня, м 400 Реактивный пехотный огнемет РПО-А «Шмель» Капсула с огнесмесью и пороховой двигатель от РПО-А «Шмель» РПО-А «Шмель»

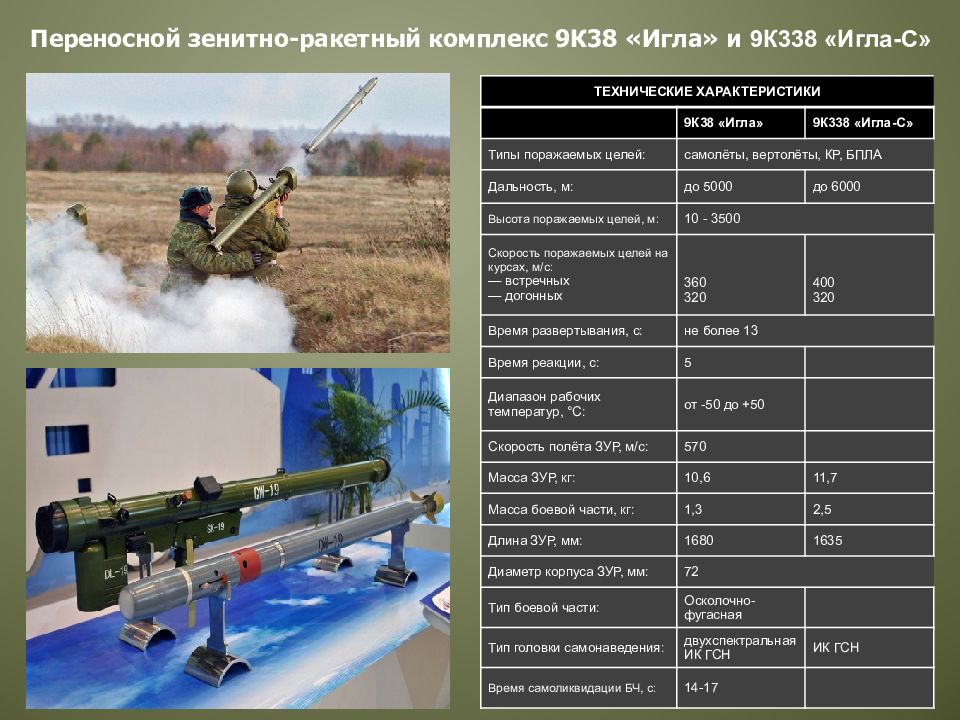

Переносной зенитно-ракетный комплекс 9К38 «Игла» и 9К338 «Игла-С» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9К38 «Игла» 9К338 «Игла-С» Типы поражаемых целей: самолёты, вертолёты, КР, БПЛА Дальность, м: до 5000 до 6000 Высота поражаемых целей, м: 10 - 3500 Скорость поражаемых целей на курсах, м/с: — встречных — догонных 360 320 400 320 Время развертывания, с: не более 13 Время реакции, с: 5 Диапазон рабочих температур, °С: от -50 до +50 Скорость полёта ЗУР, м/с: 570 Масса ЗУР, кг: 10,6 11,7 Масса боевой части, кг: 1,3 2,5 Длина ЗУР, мм: 1680 1635 Диаметр корпуса ЗУР, мм: 72 Тип боевой части: Осколочно-фугасная Тип головки самонаведения: двухспектральная ИК ГСН ИК ГСН Время самоликвидации БЧ, с: 14-17
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Расчет, чел 5 Калибр, мм 23 Вооружени е 2х 2 3 - мм автомата Темп стрельбы, выстр./ мин 186 0 -2170 Возимый б/к, шт. 120 Время реакции, с 5-7 Максимальная скорость поражаемых целей, м/с 300 Мacca, кг 950 23-мм спаренная установка ЗУ-23

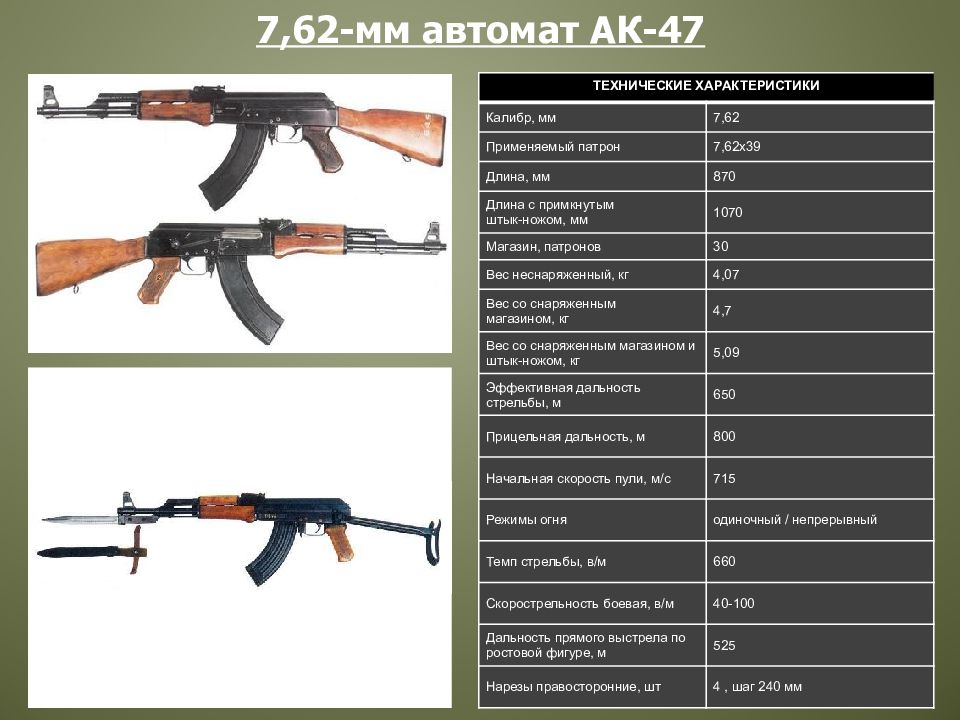

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр, мм 7,62 Применяемый патрон 7,62x39 Длина, мм 870 Длина с примкнутым штык-ножом, мм 1070 Магазин, патронов 30 Вес неснаряженный, кг 4,07 Вес со снаряженным магазином, кг 4,7 Вес со снаряженным магазином и штык-ножом, кг 5,09 Эффективная дальность стрельбы, м 650 Прицельная дальность, м 800 Начальная скорость пули, м/с 715 Режимы огня одиночный / непрерывный Темп стрельбы, в/м 660 Скорострельность боевая, в/м 40-100 Дальность прямого выстрела по ростовой фигуре, м 525 Нарезы правосторонние, шт 4, шаг 240 мм 7,62-мм автомат АК-47

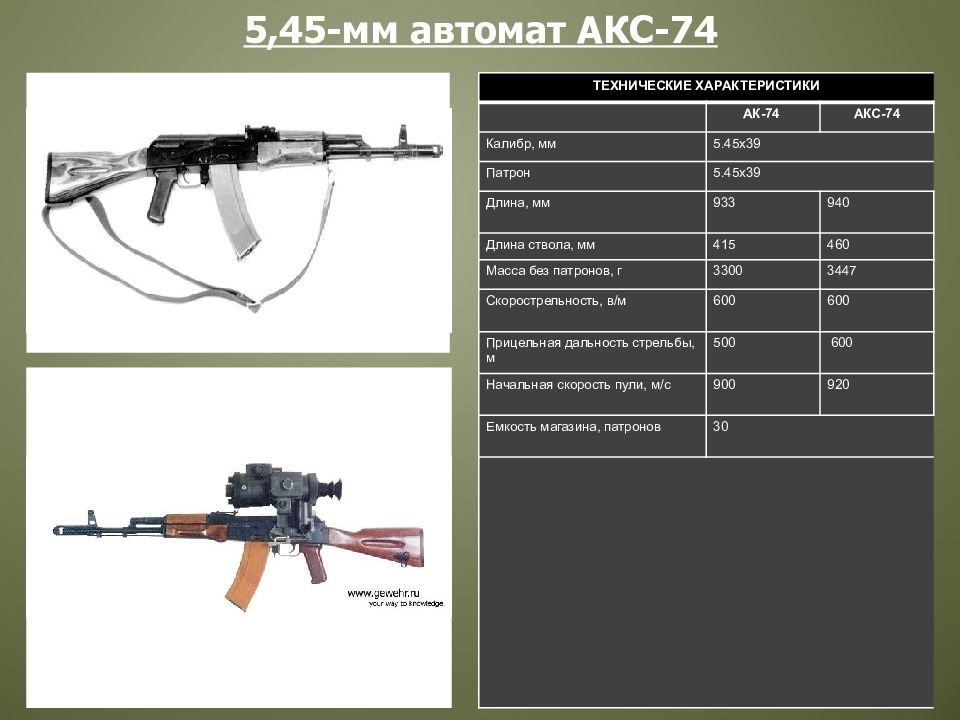

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АК-74 АКС-74 Калибр, мм 5.45x39 Патрон 5.45х39 Длина, мм 933 940 Длина ствола, мм 415 460 Масса без патронов, г 3300 3447 Скорострельность, в/м 600 600 Прицельная дальность стрельбы, м 500 600 Начальная скорость пули, м/c 900 920 Емкость магазина, патронов 30 5,45-мм автомат АКС-74

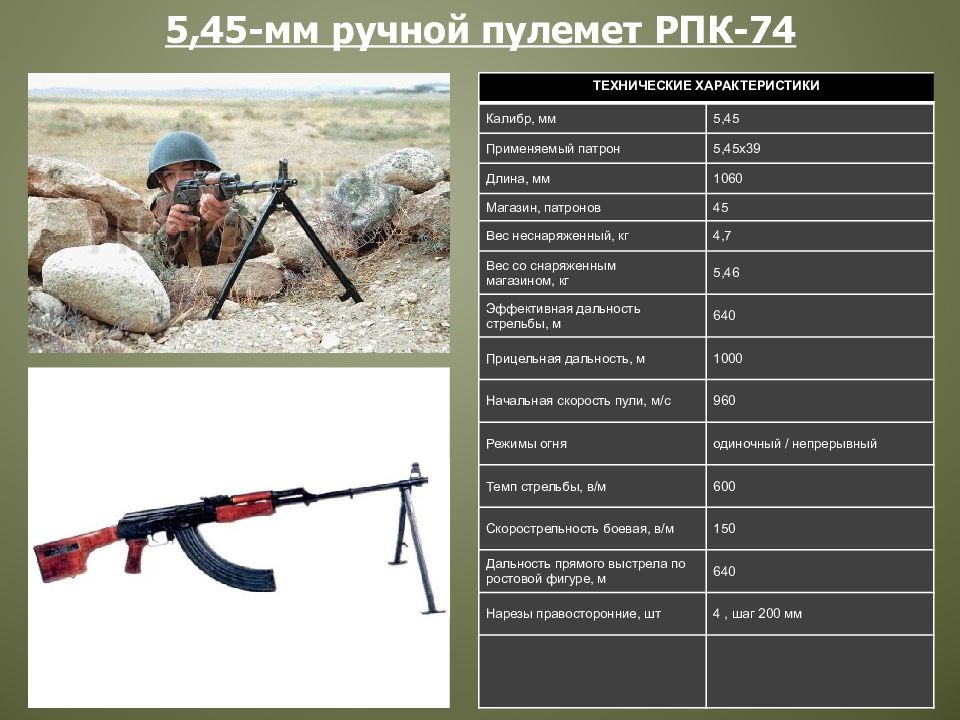

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр, мм 5,45 Применяемый патрон 5,45 х 39 Длина, мм 1060 Магазин, патронов 45 Вес неснаряженный, кг 4,7 Вес со снаряженным магазином, кг 5,46 Эффективная дальность стрельбы, м 640 Прицельная дальность, м 1000 Начальная скорость пули, м/с 960 Режимы огня одиночный / непрерывный Темп стрельбы, в/м 600 Скорострельность боевая, в/м 150 Дальность прямого выстрела по ростовой фигуре, м 640 Нарезы правосторонние, шт 4, шаг 200 мм 5,45-мм ручной пулемет РПК-74

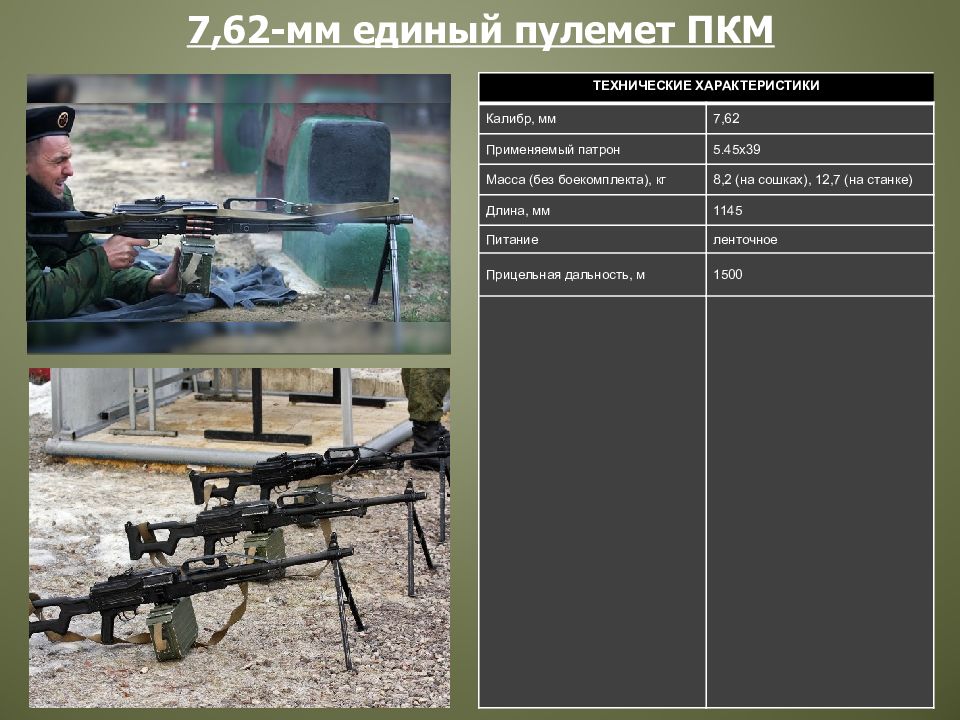

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр, мм 7,62 Применяемый патрон 5.45x39 Масса (без боекомплекта), кг 8,2 (на сошках), 12,7 (на станке) Длина, мм 1145 Питание ленточное Прицельная дальность, м 1500 7,62-мм единый пулемет ПКМ

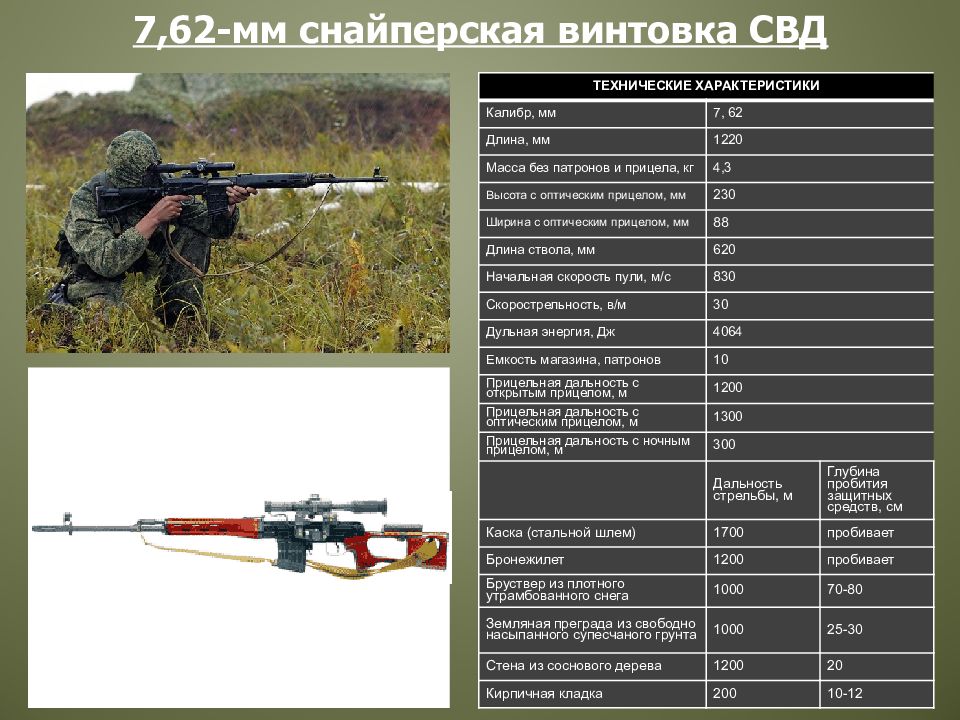

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Калибр, мм 7, 62 Длина, мм 1220 Масса без патронов и прицела, кг 4,3 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм 620 Начальная скорость пули, м/с 830 Скорострельность, в/м 30 Дульная энергия, Дж 4064 Емкость магазина, патронов 10 Прицельная дальность с открытым прицелом, м 1200 Прицельная дальность с оптическим прицелом, м 1300 Прицельная дальность с ночным прицелом, м 300 Дальность стрельбы, м Глубина пробития защитных средств, см Каска (стальной шлем) 1700 пробивает Бронежилет 1200 пробивает Бруствер из плотного утрамбованного снега 1000 70-80 Земляная преграда из свободно насыпанного супесчаного грунта 1000 25-30 Стена из соснового дерева 1200 20 Кирпичная кладка 200 10-12 7,62-мм снайперская винтовка СВД

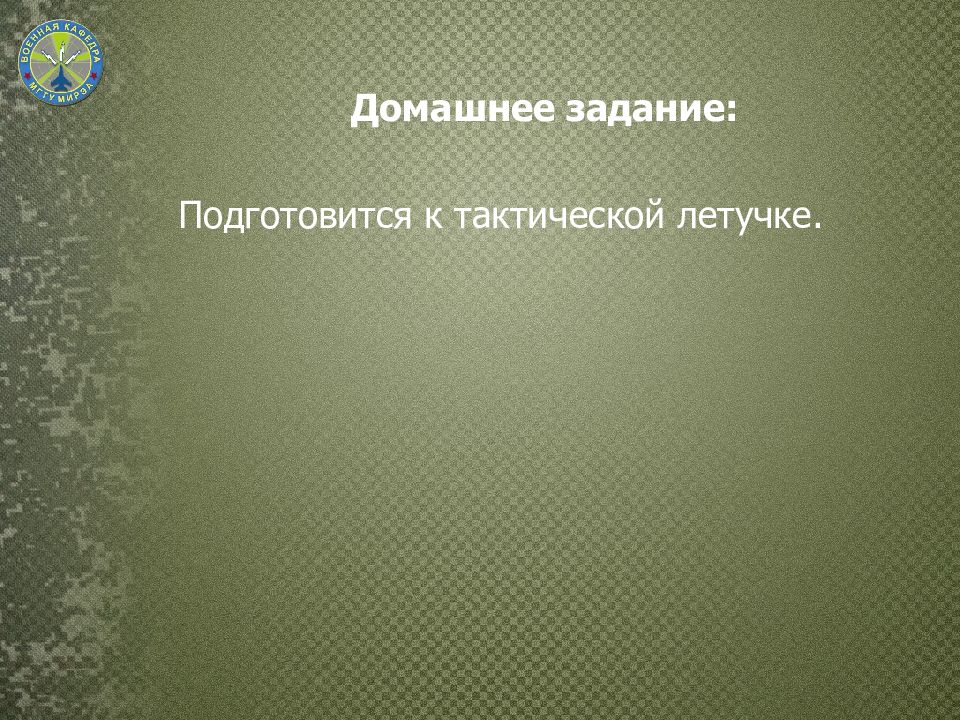

Домашнее задание: Подготовится к тактической летучке.
